Основные характеристики
При использовании перьевых сверл по дереву желательно знать, чем они отличаются от режущих инструментов других типов и какими обладают преимуществами.
Сравнение с инструментами других типов
Как и сверла по металлу, инструменты, предназначенные для обработки дерева, выпускаются в различном конструктивном исполнении и, соответственно, отличаются друг от друга характеристиками и функциональными возможностями. Выбирая такие инструменты, следует иметь представление о достоинствах и недостатках, которыми они обладают.

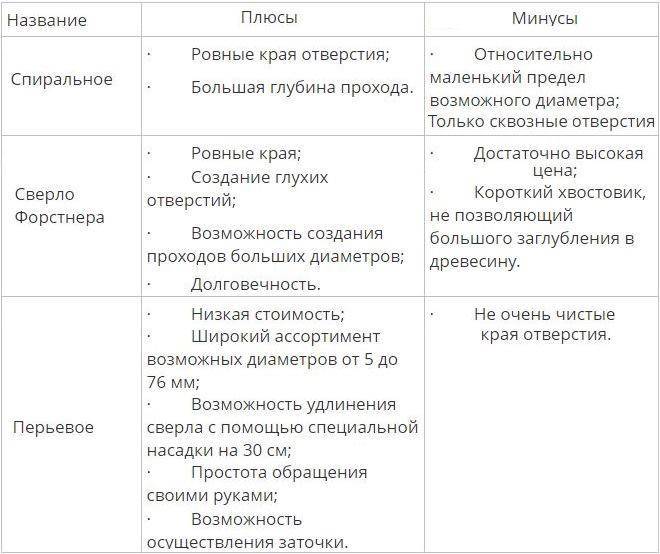

Таблица 1. Сравнение различных типов сверл по дереву
Перовые сверла, как видно из представленной таблицы, обладают целым рядом достоинств, если сравнивать их с инструментами других типов. Между тем инструмент перьевого типа не рекомендуется использовать для выполнения отверстий большого диаметра (более 60 мм), так как их края могут получиться рваными. Для таких целей лучше использовать сверла корончатого типа, которые выполнены в форме металлического стакана с режущими зубьями, расположенными на его торцевой части.
Перо с резьбовым наконечником больше подходит для работы на станке: сверлит оно быстрее, но отверстие может выйти овальной формы, если не закрепить деталь струбцинами
Благодаря невысокой стоимости перьевых сверл по дереву любой домашний мастер может приобрести их набор. Наличие такого набора в домашней мастерской позволяет легко и быстро подобрать средство для сверления отверстий разных диаметров.
Особенности конструкции
Перовое сверло отличается очень простой конструкцией, элементами которой являются рабочая и хвостовая части.

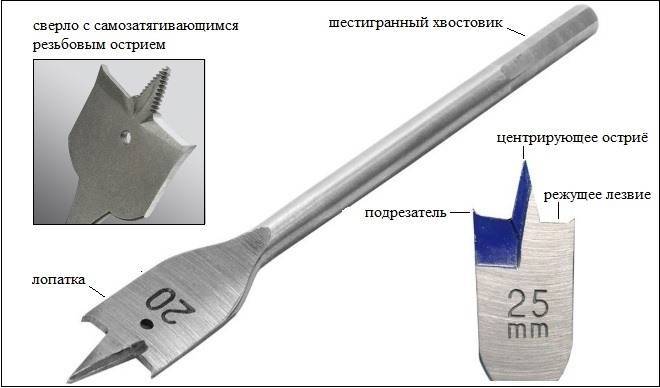

Конструкция перового сверла
Рабочая часть – это плоская лопатка, в центре которой имеется острый выступ, используемый для центровки выполняемого отверстия. На рабочей части перьевых сверл есть два режущих лезвия, располагающихся с обеих сторон от центрального выступа. Каждое из таких лезвий начинается с кончика центрального выступа и доходит до одного из краев рабочей части. Наклон заточки лезвий перьевых сверл по дереву, если посмотреть на их рабочую часть в поперечном сечении, выполняется в правую сторону. При изготовлении сверл данного типа производители придерживаются определенных соотношений между толщиной и шириной режущей части.

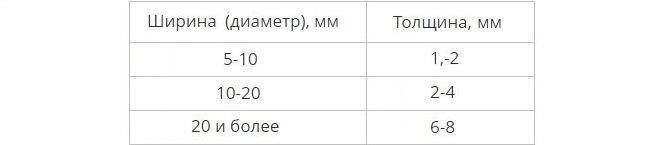

Таблица 2. Соотношение толщины и ширины режущего элемента сверла
Хвостовая часть выполняется в форме шестигранника. Такая форма поперечного сечения позволяет не только надежно фиксировать инструмент в патронах дрелей и шуруповертов, но и использовать для этих целей магнитные переходники и удлинители.
Простота конструкции, которой отличаются сверла, относящиеся к перьевым, отсутствие спиральных канавок, ленточек и других сложных элементов не являются показателями невысокой эффективности этого инструмента.

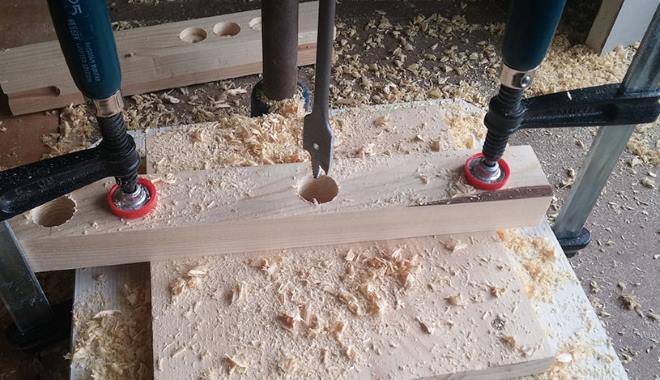

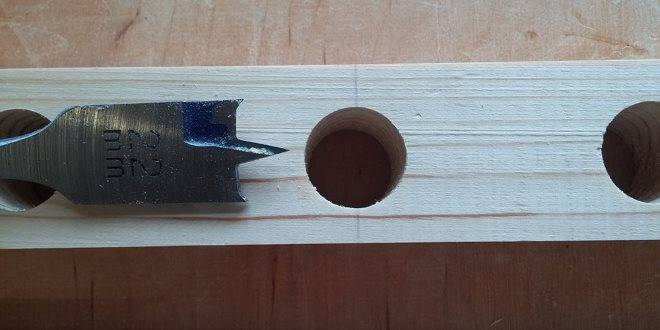

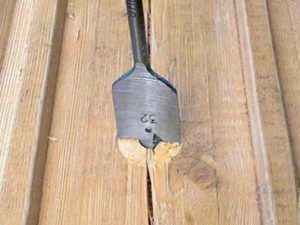

Перовые сверла с двумя подрезателями входят в древесину плавнее и оставляют меньше заусенцев по краям отверстий
Рекомендации по выбору
Выбирая сверло перьевого типа, предназначенное для выполнения работ по дереву, следует обращать внимание на несколько параметров:
- правильность формы (перья сверла по дереву, расположенные с правой и левой сторон от центрального выступа, должны быть симметричны и одинаковы по своим линейным размерам);
- степень остроты режущей части (заточка новых перьевых сверл должна выполняться в заводских условиях и соответствовать стандартным требованиям);
- отсутствие видимых дефектов (если на поверхности нового сверла присутствуют видимые дефекты различного характера, это является явным показателем невысокого качества такого изделия, произведенного, скорее всего, в кустарных условиях);
- цвет (по цвету металла можно определить типы дополнительной обработки, которым подвергалось уже готовое изделие).

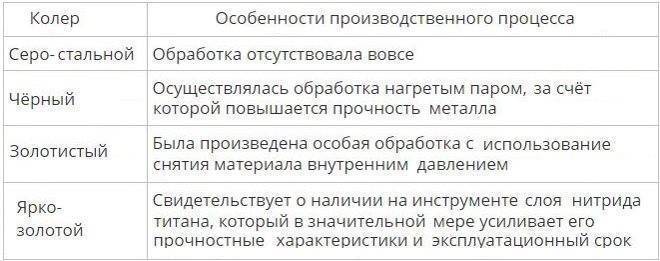

Таблица 3. Влияние технологии изготовления на цвет перового сверла
Процесс сверления
Инструмент сразу настраивается на низкие или средние обороты, так как нержавейка плохо переносит высокие скорости – так можно повредить кромки или сверло. Заготовка устанавливается на прочно зафиксированную базу. Желательно использовать металлический верстак с тисками. Непосредственно механический контакт выполняется только в момент достижения оптимальной скорости дрели. Затем приступают к резу.
Кобальтовое сверло по нержавейке направляется строго перпендикулярно под легким нажимом. Никаких отклонений или рывков допускать нельзя. Более того, даже остановки не желательны, так как сбой темпа движения в принципе негативно отразится на структуре отверстия. Завершается процесс с поддержкой начальных оборотов. Снижение скорости и отключение аппарата производится только после изъятия сверла из отверстия.
Виды отверстий в металле и как их сделать
Есть такие типы отверстий:
- Сквозные.
- Глухие.
- Глубокие.
- Половинчатые (неполные).
- Для внутренней резьбы.
- С большим диаметром.
Отверстия для резьбы требуют определения диаметров с допусками, которые установлены в ГОСТ 16093-2004.
Сквозные
Отверстия сквозного типа начинают пронизывать заготовку в полной мере и создают внутри нее проход. Особенностью процесса будет защита поверхности столешницы или верстака от выхода сверла за пределы заготовки, а это может повредить и само сверло, а снабдить заготовку таким «добром», как заусенец. Чтобы такого не было, потребуется придерживаться следующих способов:
- Применяйте в работе верстак с отверстием.
- Подкладывайте под деталь прокладку, сделанную из древесины или особый «сендвич», то есть дерево-металл-дерево.
- Подкладывайте под деталь брусок из металла с отверстием для свободного входа сверла.
- Уменьшайте скорость подачи на последнем этапе.
Кстати, последний метод обязательно нужен, если вы высверливаете отверстия «по месту», чтобы не повредить детали или поверхности, которые близко расположены. Отверстия в тоненьких листах металла следует вырезать перьевыми сверлами, потому что спиральные сверла могут повредить края заготовки.
Глухие
Такие отверстия будут сделаны на определенной глубине, а также не будут пронизывать заготовку насквозь. Следует отмерить глубину, и это можно выполнить одним из двух способов на выбор:

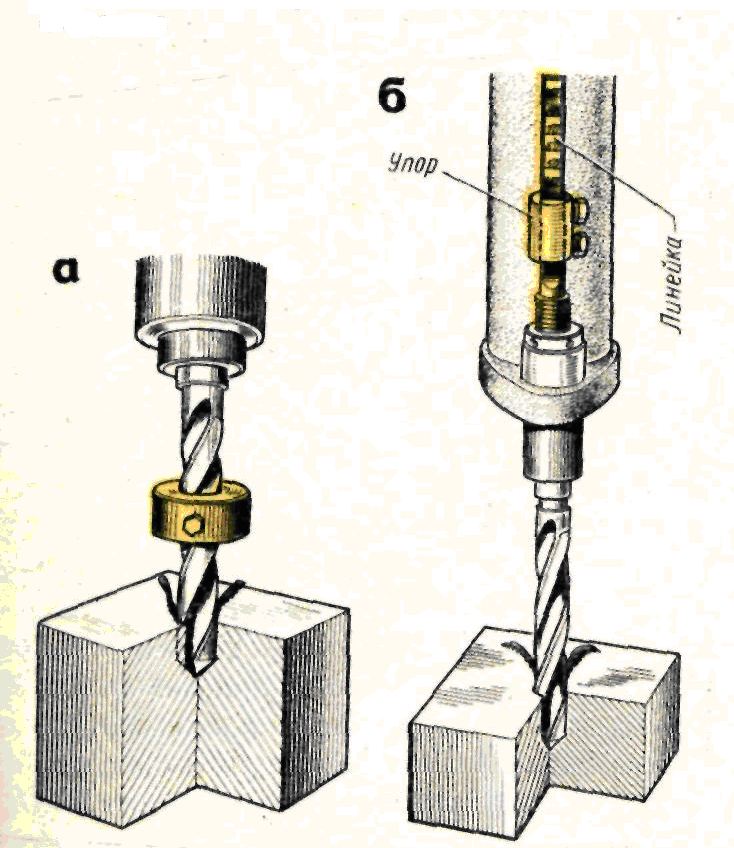

- Ограничивать длину сверла посредством втулочного упора.
- Ограничивать длину сверла посредством патрона, которая оснащен регулируемым упором.
- С использованием линейки, которая закреплена на стенке.
- Комбинирование нескольких способов сразу.
Не все, но некоторые станки снабжены системой автоматической подачи на определенную глубину, а после механизм просто останавливается. При сверлении может потребоваться пару раз оставить работу, чтобы удалось убрать стружку.
Сложные формы
Сделать отверстие в металле не так уж и сложно, но если речь идет о сложных формах – придется постараться. Те отверстия, которая расположены на краю заготовки (то есть половинчатые) можно сделать, если соединять гранями и зажимая тисками обе заготовки или прокладку и заготовку, а после просверливая полное отверстие. Прокладка обязательно должна быть выполнена из того материала, что и заготовка, которая подвергается обработке, потому что в противном случае сверло начнет уходить в сторону минимального сопротивления. Сквозное отверстие в уголке (то есть в профильном металлическом прокате) делают, зафиксировав заготовку в дисках с использованием деревянной подкладки.
Куда сложнее будет сделать сверление заготовки цилиндрической формы по касательной. Такой процесс будет разделен на две основные операции – подготовка перпендикулярной направляющей к отверстию площадки (зенковка или фрезеровка), а после непосредственно сверление. Создание отверстий в поверхностях, которые размещены под углом, тоже начинают с подготовки площадки, а после вставляют деревянную подкладку между плоскостями, создают треугольник и делают отверстие сквозь угол. Полые детали следует сверлить таким образом, чтобы полость была заполнена пробкой из древесины.
Отверстия с уступами будут получать при применении двух способов одновременно:
- Рассверливание – для этого потребуется высверливать отверстие на всю глубину при помощи сверла малого диаметра, а после на заданную глубину следует рассверлить сверлами с диаметром от меньшего к большему. Преимуществом такого способа является прекрасное центрированное отверстие.
- Уменьшаем диаметр. Для этого на заданную глубину потребуется просверлить отверстие с максимальным диаметром, а после сверла нужно поменять с последовательным уменьшением диаметра и углублением отверстий. При таком способе будет куда легче контролировать глубину всех ступеней.
Рассмотрим еще один способ.
Большой диаметр и кольцевое высверливание
Такой кольцевой способ высверливания будет менее энергозатратным, но при этом может быть дороже в финансовом плане. Кроме сверл очень важна мощность электрической дрели, а также должна быть возможность работать на низких оборотах. При этом чем толще обрабатываемый материал, тем сильнее будет хотеться делать отверстие на станке, а при большом числе отверстий в листе с толщиной больше 1.2 см стоит сразу же найти такую возможность. В заготовке из тонкого листа отверстие большого диаметра получают при помощи узкозубых коронок/фрез, которые закреплены на угловой шлифовальной машинке, но в последнем случая края оставляют желать лучшего.
Процесс сверления
Перед началом сверления каленой стали стоит учесть несколько нюансов. Они связаны с твердостью материала.
Перед тем, как просверлить каленый металл в домашних условиях, стоит учесть следующие особенности:
- При работе выделяется большое количество тепла. На место работы желательно подавать жидкость для охлаждения.
- Сверло, особенно непрофессиональное, может быстро тупиться. Его необходимо затачивать при помощи алмазного круга.
Перед началом работы необходимо проверить прочность крепления на самом инструменте, а также прочно ли зафиксирована деталь. Если деталь из полированной или хромированной стали, на тиски надевают прокладки из ткани или кожи, чтобы не поцарапать. Работать рекомендуется в защитных очках и прочной одежде.
Также стоит выполнять следующие правила:
- Сперва необходимо включить сверло на низких оборотах, затем поднести его к заготовке, иначе оно быстро затупится.
- Выводить сверло нужно также постепенно, уменьшая скорость, но не останавливая его полностью.
- Сверлить нужно на низких оборотах, не более 1000 оборотов в минуту. Проверить это легко: при вращении канавки должны быть различимы. Если они сливаются в одно целое, скорость лучше сбавить.
- Перед тем, как просверлить отверстие в закаленном металле, требуется проверить прочность металла, особенно если сверло не уходит вглубь. Для этого используют напильники разной прочности. Если на поверхности не остается следов, стоит выбрать более твердое сверло или с алмазным наконечником, и работать на небольших оборотах.
- При сверлении глубоких отверстий на сверло стоит насадить небольшой кусочек спрессованного пенопласта. Это позволит заглублять сверло до нужной отметки и обеспечит сдувание стружки.
- При работе с полированной поверхностью на основание насадки стоит надеть фетровую шайбу, чтобы избежать контакта патрона и поверхности.
- Если сверло слишком тонкое и плохо крепится в патроне, его хвостик необходимо обернуть латунной проволокой, добавив объема.
Мощность дрели рассчитывается, исходя из технических характеристик прибора.
Дополнительная подготовка
Чтобы процесс сверления прошел быстрее и проще, по возможности стоит подготовить поверхность. Для этого ее необходимо размягчить.
Перед тем, как сверлить закаленную сталь, ее можно подготовить при помощи:
- Сварочного аппарата. Необходимо нагревать место сверления, чтобы металл стал мягче.
- Пробойника. Он позволяет сделать небольшое углубление, что упростит сверление.
- Кислоты (серной, хлорной или любой другой). Необходимо сделать вокруг места сверления бортик, чтобы кислота не испортила всю поверхность, налить туда жидкость и оставить на несколько часов.
В процессе работы возникает сильное трение, насадки начинают сильно нагреваться и деформироваться. С этим можно справиться при помощи специальной смазки, но подойдет и машинное масло. Ее используют в различных моментах:
- Перед началом работы наносят несколько капель на точку сверления.
- На режущую кромку сверла наносят немного масла, в процессе работы его добавляют, так как масло расходуется.
- Во время работы стоит время от времени делать перерыв, чтобы инструмент остыл.
Эти меры предосторожности помогут увеличить срок службы инструмента и сохранить сверла в целости. Посмотреть подробнее, как происходит сверление закаленной стали, можно в видео. Посмотреть подробнее, как происходит сверление закаленной стали, можно в видео
Посмотреть подробнее, как происходит сверление закаленной стали, можно в видео
Тонкости сверления для различных материалов
Техника сверления любого материала имеет свои тонкости, которые ремонтник обязан учитывать.
Для каждого материала существует своя техника сверления
Вертикальное или горизонтальное отверстие
Приступая к проделыванию отверстия, необходимо прочно закрепить полотно. Сделать это можно при помощи верстака или тисков. Также можно использовать шкант.
Процесс сверления выглядит следующим образом:
- Дрель переводят в режим сверления.
- Устанавливают скорость. В данном случае стоит помнить главное правило: чем меньше диаметр насадки, тем выше должна быть скорость.
- Если нужна сквозная дырка, то под материал подкладывается деревянный брусок.
- Если требуется выполнить глухое отверстие, то параметры его глубины и диаметра должны соответствовать шурупу для ввинчивания.
- Инструмент должен использоваться исключительно под прямым углом. После того, как торец будет зафиксирован в бруске, дрель нужно перевести на максимальную мощность.
Чтобы сделать горизонтальное отверстие перемещать нужно только заготовку.
Отверстие перпендикулярно поверхности или под углом
Чтобы выполнить перпендикулярное отверстие, понадобится транспортир или угольник. Если работа выполняется в домашних условиях, то рекомендуется подложить под изделие обычный CD-диск, таким образом, чтобы отражение оснастки диска совпадало с куском, который видно. В таком случае перпендикулярность отверстия будет сохранена.
Тем, кто интересуется как просверлить дрелью под 90 градусов отверстие, в качестве средства фиксации стоит выбрать тиски. Деталь прижимают плотно, чтобы можно быть перпендикулярно вкрутить сверло.

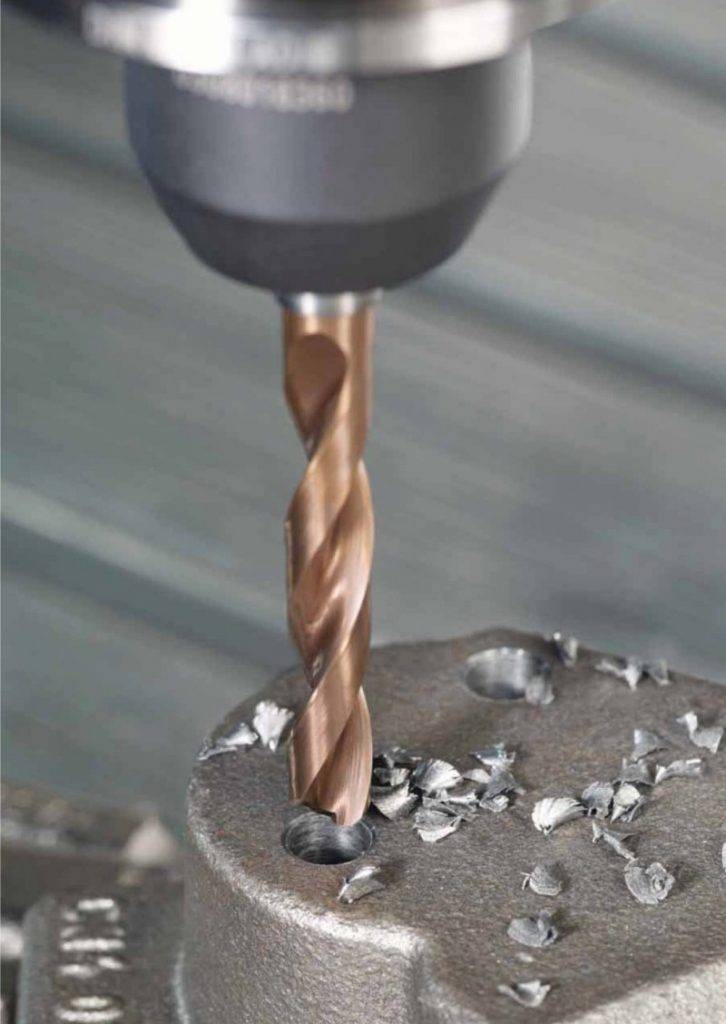

Как сверлить металл
В данном случае важно правильно подобрать сверла. Обычные можно использовать для не слишком твердых металлов, например, меди, а вот для нержавейки стоит выбирать изделия из карбида титана
Также следует учитывать еще несколько основных моментов:
- перед сверлением тонкой железной пластины, ее закрепляют между двух кусков древесины;
- чтобы облегчить процесс сверления и охладить сверла, рекомендуется использовать смазочное масло;
- если необходимо проделать отверстие в металлической трубе, ее нужно крепко закрепить и поместить внутрь деревянный брус, чтобы труба не сплющилась в процессе работы.
Для сверления металла лучше всего выбирать алмазное сверло
Как сверлить бетон
В повседневной жизни со сверлением бетона сталкивается каждый мужчина, когда необходимо повесить картину или подвесные полки на стены, чтобы украсить дом. Разумеется, лучше всего выбрать в данном случае перфоратор или ударную дрель, однако, если толщина стены составляет не более 12 см, то можно использовать обычную дрель.
Чтобы работа прошла успешно, стоит учитывать данные советы:
- перед началом работы, нужно удостовериться в том, что в месте сверления отсутствуют системы коммуникации;
- следует выбирать детали изготовленные из твердых металлов или сплавов.
- если по ходу сверления будут встречаться плотные участки бетона, то их лучше всего пробить пробойником.

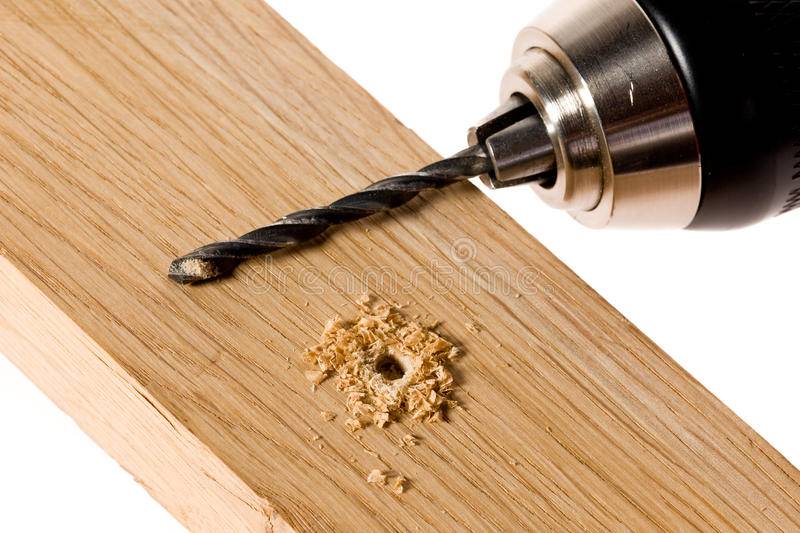

Как сверлить дерево
Дерево — это самый податливый материал, который легко шлифуется и отлично поддается сверлению. Для работы с дрелью, потребуются специальные насадки.
Многих ремонтников интересует вопрос, как просверлить перпендикулярное отверстие дрелью в дереве. Следует отметить, что процесс не сложный. Первоначально необходимо сделать разметку карандашом — определить точки для сверления. Затем, включить дрель на полную мощность и просверлить отверстие.
Дерево — это самый легкий материал для сверления
Как сделать паз в деревянной доске
Для выполнения паза в древесине можно выбрать простую схему:
- вокруг сверла по дереву, отмечают отверстия так, чтобы их середина находилась на расстоянии примерно ½ диаметра сверла;
- далее сверлят отмеченные отверстия глубиной не более 3 мм;
- все отверстия заглубляют;
- с помощью напильника удаляют все неровности.
Как просверлить кирпич
Чтобы выполнить просверливание в кирпичной стене, необходимо действовать следующим образом:
- выполнить разметку;
- на отмеченные точки поставить старое сверло или керн, ударить по нему молотком несколько раз, чтобы образовалось углубление;
- поместить в дрель сверло и включить на ней ударный режим;
- просверлить отверстия плавными движениями.
Сверлим кафель
Для работы с кафелем ударный режим дрели следует использовать с осторожностью. Перед работой его лучше всего отключить, иначе на кафеле образуются сколы
Если необходимо выполнить небольшое по размеру отверстие, то выбирать стоит специальное сверло для работы с кафелем и стеклом. Им просверливают отверстие до упора. Далее меняют оснастку на сверло для бетона и продолжают работу.
Сверлить кафель при ударном режиме дрели нельзя
Сверление отверстий в металле. 7 хитростей. Это вам пригодится.
Возможно, вам нечасто приходится сверлить металл, но знание этих правил существенно упростит процесс и сэкономит много времени.
Первый совет может показаться банальным, но пренебрегать им не стоит.

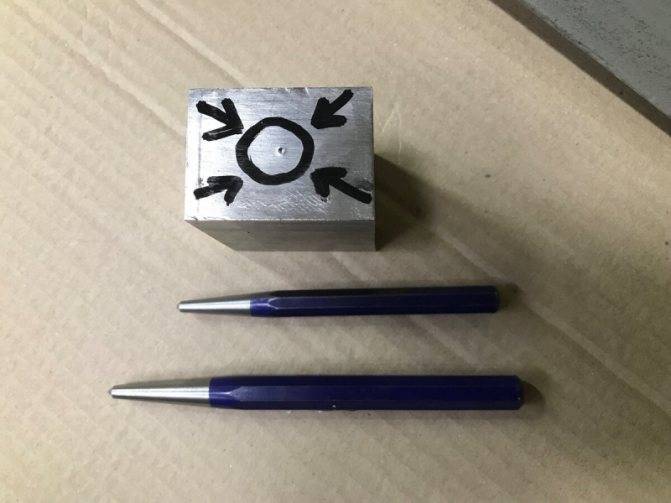

1.Кернение точки сверления.
Металл перед сверлением необходимо кренить
. Это нужно, чтобы сверло не уводило в строну. Чемсильнее керним , темменьше гуляет сверло.
2.Обороты и диаметр свёрел.
Чемменьше диаметр сверла , тем на болеевысоких оборотах следует сверлить. Так сверло меньше ломается.Это правило работает почти всегда.
3.Охлаждаем сверло
Используйте СОЖ
– масла, эмульсии. Если нет специальных СОЖ, то можно использовать иобычную воду-это лучше, чем ничего . Особенноесли глубина сверления большая и сверло сильно нагревается.
4.Заточка
Следите за заточкой сверла
, если оно при сверловкеиздаёт свистящий звук – значит онозатупилось .
Нет смысла продолжать им сверлить – так вы испортите сверло окончательно. Точим и продолжаем работу.
5.Метка
Метка полезна
как при сверлениисквозных , так иглухих отверстий. При сверлении глухих отверстий нам проще контролировать глубину сверления.
При сверлении сквозных отверстий – мы можем видеть, когда наступит момент выхода сверла
(опасный и важный момент!)
Зафиксируйте деталь.
Если этого не сделать, то снизится точность сверления
, особенно при малом весе детали, и будет вероятность того, чтосверло «закусит» и деталь на него «намотает» , а это чревато травмами и испорченным изделием.

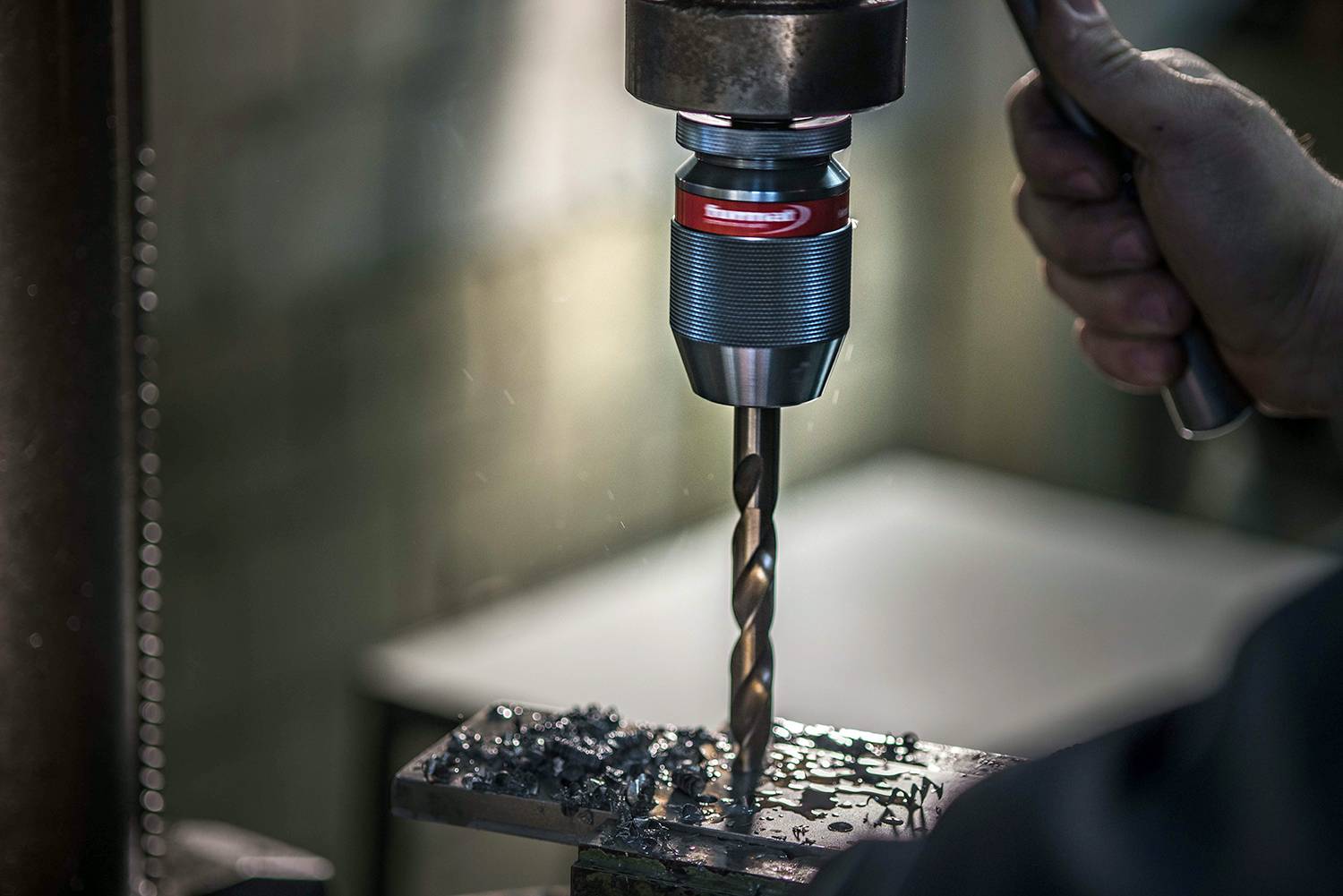

Как правильно сверлить металл дрелью?
Металлические изделия имеют повышенную прочность, поэтому сверление отверстия в металле требует применения режущего инструмента отличного качества и соблюдения технологического процесса.
Если сравнивать с деталями, изготовленными из других материалов, металлические изделия имеют повышенную прочность и твердость, поэтому эффективная работа с ними требует применения режущего инструмента отличного качества и соблюдения технологического процесса.
Сверление в металле дрелью: основные моменты
Чтобы сверлить металл, необходимо иметь ручную либо электрическую дрель, спиральное сверло, молоток, кернер и защитные очки. Подбирают сверла по металлу, ориентируясь на диаметр отверстий, а также свойства обрабатываемого материала. Изготавливаются они обычно из быстрорежущих сталей, а твердосплавные сверла применяют для работы с легированными и углеродистыми сталями, нержавейкой, чугуном и иными труднообрабатываемыми материалами.
Те, кто не имеет опыта сверления отверстий в металле, часто задаются вопросом; как просверлить отверстие в металле дрелью? Для сверления отверстий требуемого диаметра электродрель должна быть достаточно мощная. Производителями инструмента на изделии указываются соответствующие характеристики. К примеру, чтобы диаметр отверстия составил 10-13 миллиметров, мощность инструмента должна быть 500-700 Вт.
Различают сквозные, глухие и неполные отверстия.
Применяться они могут, чтобы соединять между собой детали посредством шпилек, болтов, заклепок и штифтов
При сверлении отверстий для нарезания резьбы обратите внимание на диаметр сверла. Так как в патроне оно бьется, то происходит разбивка отверстия, а это нужно обязательно учитывать. В таблице указаны примерные данные
В таблице указаны примерные данные.
Для уменьшения разбивки сверление металла осуществляется в два этапа: а первую очередь, сверлом с меньшим диаметром, а потом – основным. Такой же метод применяют, когда необходимо просверлить отверстие большого диаметра.
Сверление металла дрелью: как это делать?
Особенностью сверление отверстий в металле дрелью является то, что нужно вручную держать инструмент, придавая ему правильное положение и обеспечивая необходимую скорость.
Когда размечена обрабатываемая деталь необходимо накренить центр просверливаемого отверстия. В результате этого сверло не сместится относительно заданной точки. Чтобы было удобнее работать, заготовка должна быть зажата в тисках либо положена на подставку таким образом, чтобы положение ее было устойчивым. Сверло устанавливают перпендикулярно поверхности, иначе оно может поломаться. Если сверлить металл дрелью, то большого давления на инструмент оказывать не нужно. Наоборот, по мере продвижения давление должно уменьшаться. Это снизит вероятность поломки сверла и сократит количество заусенцев на кромке сквозного отверстия. Если режущий инструмент заело, то его освобождают, придавая ему обратное вращение.
При использовании сверла из быстрорежущей стали ориентируйтесь на частоту вращения, используя данные таблицы. Применяя твердосплавные сверла, значения должны быть выше примерно в 1,6- 2 раза.
Сверлить отверстия в изделиях из металла необходимо с охлаждением, иначе из-за перегрева инструмент может потерять свои режущие свойства. Охлаждающей жидкостью при работе с твердыми сталями, как правило, является эмульсия, но в домашних условиях вполне можно воспользоваться машинным маслом. Что касается цветных металлов и чугуна, то при их сверлении можно обходиться без охлаждающей жидкости.
Как сверлить металл дрелью, если нужны глубокие отверстия? Отверстия можно считать глубокими при их размере более пяти диаметров сверла. Основные сложности при таком сверлении связаны с охлаждением, а также удалением стружки. Что касается длины режущей части дрели, то она должна превосходить глубину отверстия, иначе деталь перекроет винтовые канавки, предназначенные для удаления стружки и поступления жидкости для смазки и охлаждения. Сначала отверстие сверлится на незначительную глубину с использованием жесткого короткого сверла. Это необходимо, чтобы задать направление и центровку основного инструмента. Затем делается отверстие нужной длины. При продвижении надо периодически извлекать металлическую стружку, используя жидкость для охлаждения, магниты, крючки либо деталь переворачивают.
Сверление без лишних хлопот
Во время работы можно использовать насадку небольшого сечения, а также использованный зачистной круг для болгарки
Важно помнить, что он должен иметь меньший диаметр, чем создаваемое отверстие
Перед проведением работ на заготовке размечается окружность для отверстия, а вторая окружность будет меньше первой на расстояние, равное диаметру используемого сверла. После этого в противоположных местах окружности намечаются 2 отверстия. От них необходимо отступить 3 мм и наметить места для сверления. Таким образом сверление происходит по всей начерченной окружности. При необходимости подработки некоторые участки придется обработать зубилом. В результате создадутся зазубренные края, которые затем нужно будет обточить
Важно следить, чтобы во время проведения работ не происходило увеличение окружности, т. е
не расширять запланированный диаметр.
Конусное сверло
Изготавливаются описываемые типы сверл из инструментальной стали. Хвостовики таких изделий могут быть шестигранными и цилиндрическими. Режущая кромка снимает все заусенцы, поэтому кромка получается ровной. На конце сверлильной головки имеется заточенная вершина, которая позволяет производить предварительное сверление материала.
Используя такие изделия можно:
- производить создание пропилов диаметром до 30 мм;
- забыть о неровных краях;
- проводить растачивание различного диаметра, не меняя насадку.
Благодаря ступенчатым сверлам можно создавать пропилы различного диаметра в листовой стали толщиной до 4 мм. В отличие от простого конусного сверла при использовании таких изделий просверленный диаметр является фиксированным.
К недостаткам можно отнести:
- необходимость в применении инструмента с малыми оборотами и высоким крутящим моментом;
- чувствительность даже к небольшим перекосам.
Несмотря на указанные недостатки, данная насадка позволяет удобно работать с металлическими пластинами, быстро высверливая окружности нужного диаметра.
Коронка по металлу
Обработка металла является сложным процессом, поэтому подобные работы обычно производятся при использовании специализированного оборудования. Чтобы производить работу в бытовых условиях, можно использовать корончатые сверла.
Подобные изделия позволяют сделать края круглыми и отцентрированными. При этом для сверления используется стандартная дрель. Изделия состоят из нескольких частей:
- коронка;
- центровочная насадка;
- хвостовик изделия;
- винты, которые необходимы для закрепления.
При использовании корончатого сверла скорость проведения работ увеличивается до 10 раз. Также к преимуществам можно отнести возможность точно сверлить в диапазоне от 1,2 до 15 см.
При этом во время сверления не нужно производить центровку. Также стоит отметить, что такие сверла по сравнению со спиральными имеют более высокую износоустойчивость.
Перед началом работы производится установка центровочного сверла в центр окружности, после чего и осуществляется сверление. После этого происходит втягивание сверла и работа осуществляется коронкой.
Как правильно просверлить отверстие
Для получения качественного отверстия мастер должен знать особенности эксплуатации сверлильного инструмента, а также тонкости подготовки поверхности перед работой.
Как вставить или извлечь сверло из инструмента

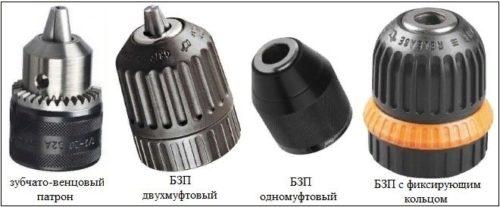

Современные приспособления для сверления оснащены кулачковыми патронами. Они состоят из следующих элементов:
- металлического корпуса;
- зубчатого кольца, которое вращается вокруг внешней части патрона;
- кулачков, расположенных внутри узла;
- зажимного ключа.
Кольцо вращается вокруг оси приспособления. В процессе движения кулачки сближаются, зажимая хвостовую часть сверлильного инструмента. Так вставляют сверло в дрель. Такая конструкция отличается высокой надежностью благодаря простоте исполнения. Кроме того, она позволяет использовать сверла любого диаметра. Чтобы вытащить сверло из дрели, необходимо повернуть кольцо в обратную сторону. Кулачки разойдутся, что позволит достать инструмент.
Разметка будущего отверстия
Для повышения точности работ используют технологию предварительного сверления. При смещении от центра с помощью зубила делают насечки, которые направляют сверло в нужную сторону.
Шаблон удобно использовать при обработке нескольких заготовок. Например, для одновременного сверления нескольких листов, соединенных струбциной.
Для получения точного отверстия, расположенного под определенным углом, используют специальные кондукторы. Они представляют собой планку небольшого размера с шаблонами для отверстий. Кондукторы применяются во многих отраслях промышленности. Сейчас существует множество видов, среди которых:
- накладные;
- поворотные;
- универсальные;
- скользящие;
- закрепляемые.
