Разборка и сборка разных видов патронов от дрели своими руками

Замена и разборка патрона на дрели

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

Проблемы с зажимным механизмом

Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки

Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна)

Иногда при демонтаже зажим заклинивает. Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.

При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.

Как разобрать патрон сверлильного станка

Кулачковые патроны сверлильных станков разбирают также, как и фиксаторы, которыми оснащают дрели, но технология снятия отличается. Это связано с тем, что валы сверлильных станков имеют форму конусов Морзе. Патроны для них имеют соответствующие отверстия.

Чтобы снять зажимное приспособление со сверлильного станка, действуйте по следующей схеме.

1. Разведите кулачки до максимума.

2. Обстучите сверху патрон молотком по всей площади.

3. Нанесите проникающую смазку (подойдут керосин или WD-40).

4. Установите на тыльную поверхность патрона рожковый ключ. Усилия в этом случае буду распределяться равномерно.

5. Сильными ударами молотка сбейте патрон с вала.

Таким же образом снимаются патроны с промышленных дрелей, некоторые модели которых имеют валы в форме конуса Морзе.

Патрон для дрели какой лучше

Патрон для дрели играет роль переходника между дрелью и рабочим инструментом. Для любой задачи или под каждый тип дрели нужно подбирать оптимальный вариант патрона. Режим работы и нагруженность тоже важны.

Что является наиболее влияющим на работу патрона и какие факторы могут вывести его из строя? Заменить патрон «в поле» может быть затруднительным, если нет запасного.

1. Качество материалов. «Китайский» патрон может подвести при тяжелонагруженных операциях. Поэтому лучше приобретать качественные модели.
2. При выпадении сверла или самого патрона теряется время. При сверлении на высоте под угрозой безопасность. В неплотной конусной посадке при разболтанном креплении, нужно заранее принять меры.
3. Биение патрона дрели. При возникновении следует разобрать патрон от дрели, проверить наличие загрязнений или поправить крепления. При изгибе ремонту вручную обычно не подлежит, оптимально заменить на новый.
4. Заклинивание цанг или губок. Для выправления ситуации потребуется выполнить разборку патрона (снимаете сам патрон, если знаете, как, и уже меняли). Выполняется очистка, смазывание и сборка.

Наиболее популярные разновидности помимо ключевого: быстрозажимной(или «бзп») и самозажимной.

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

• правильный выбор сверла;
• правильная заточка режущей части сверла;
• обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления

Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства

Как разобрать сверлильный патрон дрели

Перед тем, как разобрать сверлильный патрон дрели, необходимо его снять. Обычно бытовые инструменты оснащают патронами, закрепляющимися на валах при помощи резьбовых соединений.

Чтобы снять такой патрон с дрели, действуйте так.

1. Разведите кулачки и посмотрите, какую форму имеет головка винта, при помощи которого патрон фиксируется дополнительно. Подберите подходящую отвертку.

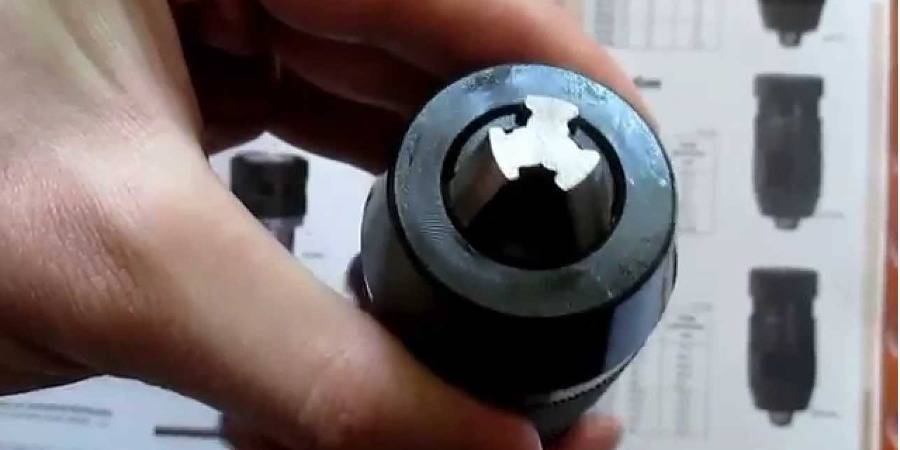

Фотография №2: головка винта, фиксирующего патрон

Подберите рожковый ключ по размеру вала дрели.

Установите ключ на вал и, удерживая его, выкрутите винт. Вращайте отвертку по часовой стрелке, а не против. Винт имеет левую резьбу.

Продолжая зажимать вал дрели, открутите сам патрон (против часовой стрелки) патронным ключом.

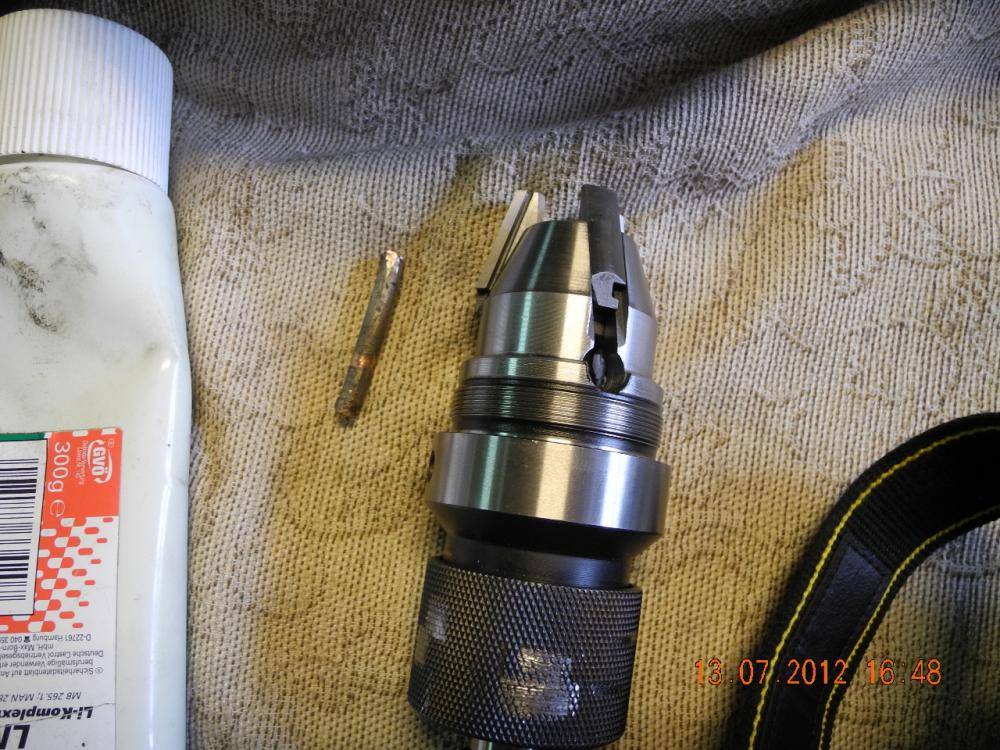

Фотография №3: выкручивание патрона

Обратите внимание! Если при помощи обычного патронного ключа снять фиксатор не получается, потребуется увеличить усилия. Для этого вы можете зажать в патроне шестигранный ключ

Чтобы надежно удерживать вал, сделайте вот так.

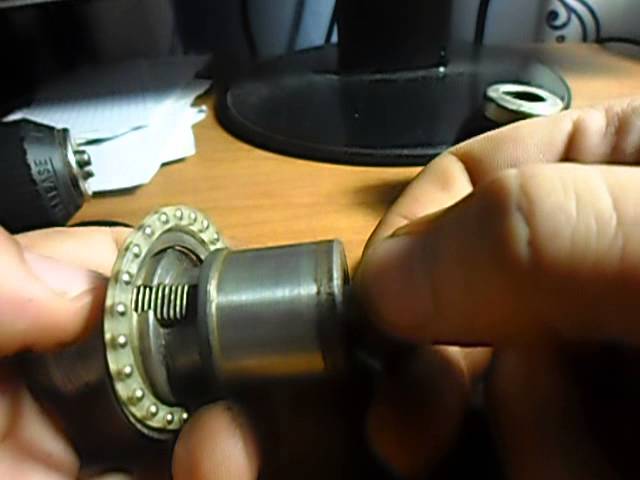

Фотография №4: выкручивание сильно «прикипевшего» патрона

Теперь снятый патрон необходимо разобрать для очистки и смазки.

1. Разведите кулачки до максимума.

2. Поставьте патрон на губки тисков так, чтобы корпус мог пройти между ними, а обойма упиралась.

Фотография №5: патрон, установленный на губки тисков для разборки

Быстро разогрейте патрон при помощи строительного фена или паяльной лампы

Положите на патрон сверху амортизирующую прокладку из мягкого металла.

Фотография №6: амортизирующая прокладка

Выбейте корпус из обоймы при помощи молотка.

Все. Кулачковый патрон разобран. Можно приступать к очистке, смазке, сборке и установке.

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

1. Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
2. Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
3. После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
4. Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
5. Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
6. Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

1. Свести губки внутрь детали
2. Поместить инструмент на ровной поверхности (на столе)
3. К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
4. К пенополистиролу прижать отрезок плотного материала — доску или металл
5. На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
6. Плотно прижать конструкцию к патрону, и нажать кнопку пуск
7. Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится

Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

https://youtube.com/watch?v=dWkehVsr4Sg%3F

Как заменить патрон у дрели своими руками?

Для крепления патрона на приводном валу дрели используется резьбовое соединение или конус Морзе. Визуальный осмотр электродрели далеко не всегда поможет подсказать о способе закрепления сверлильного патрона. Об этом может проинформировать маркировочная надпись на патроне: она выбивается на его поверхности.

Замена конусного вида детали

Типоразмер конуса Морзе (согласно ГОСТ 9953–82) состоит из 9 значений: от В7 до В45. Чем больше цифра после буквы B, тем диаметр конуса больше.

Маркировка на патроне указывает тип крепления

Таким образом, найдя на поверхности патрона маркировку «В», можно сделать вывод — это устройство с конусной основой крепления. При таком способе насадки патрон снимается легко. Достаточно использовать выколотку и слесарный молоток.

Видео: как снять патрон с конусом у электродрели?

Замена реверсного резьбового патрона

Для закрепления сверлильного зажимного устройства на электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы:

• дюймовая (у зарубежных моделей);
• метрическая (у российских производителей).

На электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы

На поверхность корпуса зажимного резьбового патрона наносится маркировка такого вида: 1,5–13 1/2 – 20UNF или 1,5–13 М12х1,25.

Реверсный резьбовой патрон для фиксации имеет винт с левой резьбой. Этот нюанс нужно знать, снимая разбитый патрон. Для того чтобы добраться до головки винта, необходимо до отказа утопить кулачки в цанге. Как только головка винта будет видна, нужно закалённой крестовой отвёрткой выкрутить его вправо по часовой стрелке. Затем в кулачки зажать ключ шестигранник и резко по нему ударить в направлении против часовой стрелки. После того как патрон будет сорван с места, он легко открутится.

Видео: как снять патрон с реверсной дрели или шуруповёрта?

На остальных моделях существуют другие варианты крепления патрона на резьбе. В одних случаях патрон скручивается целиком с резьбового конца вала. В других случаях винт можно зафиксировать специальным тонким ключом с помощью узкого паза. Основная трудность заключается в том, чтобы при отворачивании стронуть патрон с места. Иногда это сделать очень нелегко. В любом случае для снятия патрона нужны: слесарный инструмент, необходимый навык и терпение.

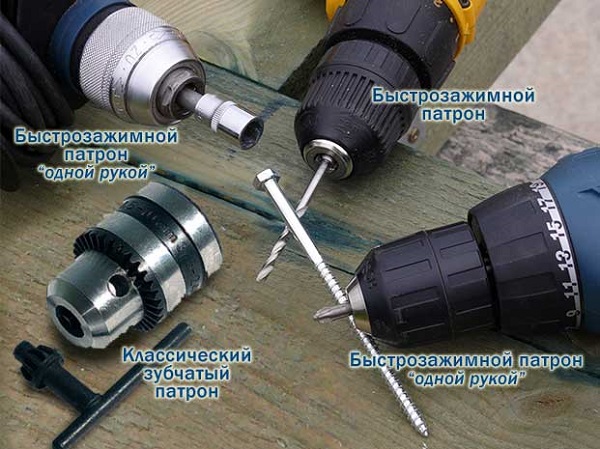

Разновидности патронов для дрели

Для дрели применяются следующие виды патронов:

• Зубчато-венцовые или их еще называют ключевыми. Главная особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.
• Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.

Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.

Классификация патронов

Существуют следующие виды патронов:

• быстрозажимного действия или самозажимное устройство;
• sds-устройства цангового типа;
• кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

• 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
• М13 — резьба метрическая с диаметром 13 мм;
• 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

• Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
• Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

• Трубный ключ № 2.
• Молоток средних размеров. Примерно 400−500 гр.
• Гаечные ключи.
• Штангенциркуль № 1, 2 или 3.
• Отвёртку с нужной формой и сечением лезвия.
• Напильник личной или бархатный.
• Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

• Откручиваем стопорный винт против часовой стрелки.
• Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
• Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
• Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

1. Дрель держать рукоятью вверх.
2. По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
3. После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
4. Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

• Вставляли ключ в эти проточки.
• Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Виды патронов для дрели

Для бытовой и профессиональной сверлильной техники используют быстрозажимной патрон для дрели, работающий без ключа.

С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает за счет рифленой металлической гильзы и блокирующего шпинделя. К минусам быстрозажимного патрона относят нестабильное зажатие. Уже поношенный быстрозажимной патрон не качественно фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

Ключевой кулачковый патрон нужно ослаблять и зажимать специальным ключом, который со временем легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента отдают предпочтение именно патрону с ключом, так как зажать сверло или фрезу можно «намертво», к примеру, даже в тисках.

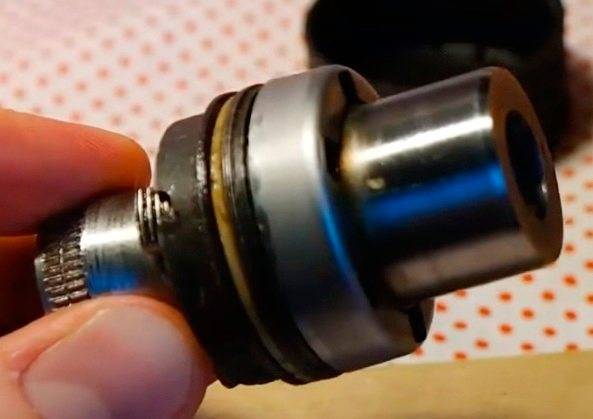

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа. Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Устройство и основные виды патронов

Патроном или головкой называют металлический цилиндр, который крепится к валу шуруповерта. Его задача – надежно фиксировать рабочие биты под крепежи. Патрон закрепляется на вале с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:

• быстрозажимные;
• самозажимные;
• зубчато-венцовые, они же кулачковые.

Разница между первыми двумя типами лишь в способе зажатия биты. В быстрозажимном патроне хвостовик закручивается и зажимается вручную. В современных дрелях и шуруповертах применяют зажимы для фиксирования хвостовиков диаметром 0,8-25 мм.

Быстрозажимной

Устройство типа БЗП состоит из таких деталей:

• гайка с зубцами;
• зажимающий подшипник;
• шайба;
• втулка;
• губки;
• рукав.

Головки БЗП делятся на одномуфтовые и двухмуфтовые. Первый вид используется в шуруповертах с блокиратором. Благодаря нему зажимное устройство можно прокручивать одной рукой, так как вторая часть корпуса фиксируется неподвижно. С двухмуфтовыми цилиндрами задействуются обе руки.

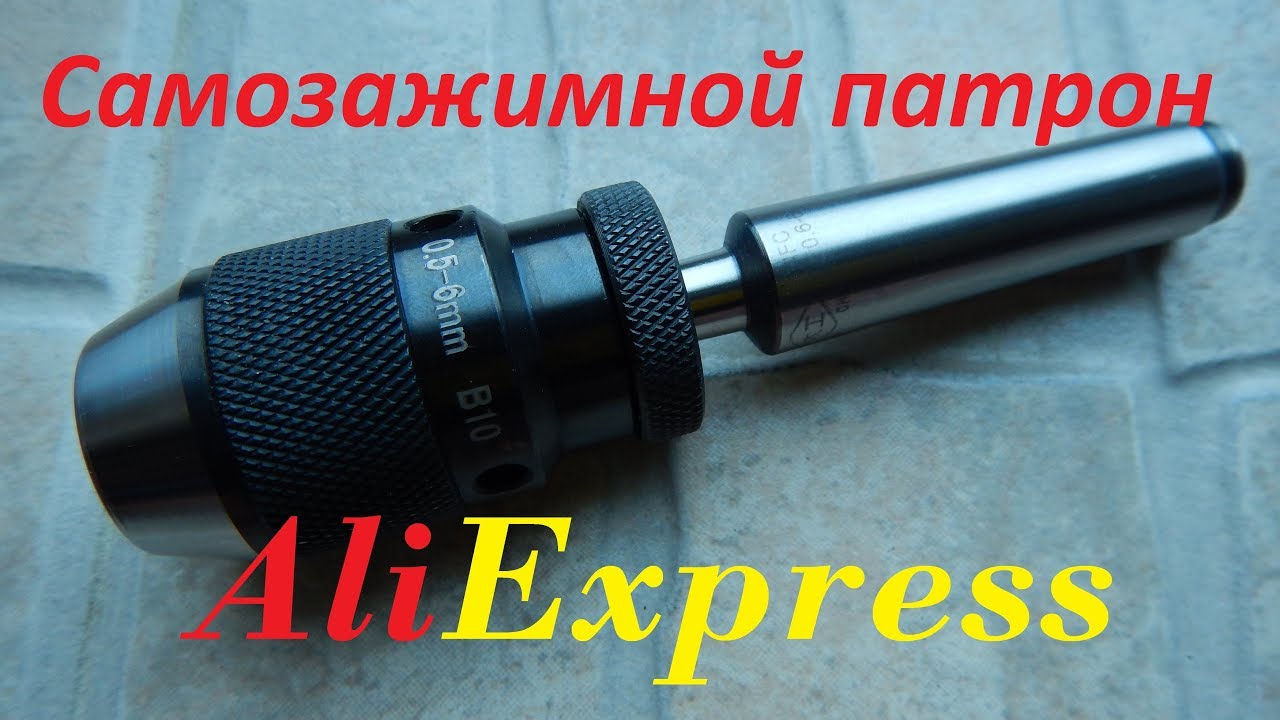

В самозажимной гильзе бита со сверлом автоматически зажимается во время прокручивания. Риск проворачивания сверла при работе с таким шуруповертом практически нулевой. При ослаблении и зажиме кулачков устройство издает щелкающий звук.

Самозажимной

Кулачковый патрон закрутить вручную не получится – нужен Г-образный ключ. Он вставляется в паз перпендикулярно. Тип ЗВП, тоесть зубчато-венцовый патрон, считается менее удобным в установке, но дает более надежный зажим биты. Это – разновидность зажимных цилиндров кулачкового типа. Такая головка состоит из трех основных элементов – цилиндрического корпуса, вращающегося внешнего кольца и внутреннего кулачкового механизма. Выполненный из прочной стали механизм представляет собой 3 кулачка, которые при вращении кольца смыкаются воедино.

Кулачковый

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

• с конусным соединением;
• с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме

При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

• 1,5–13 М12х1,25;
• 1,5–13 1/2 – 20UNF.

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.

Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.

• Быстрозажимные виды;
• Цанговые SDS-устройства;
• Кулачковые типы.

В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.

В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй – винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий – низкая прочность фиксации

сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.

На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.

Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.

В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка

, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.
