Как сделать фронтонный свес крыши на выносных стропилах
Эта методика также применяется при строительстве загородных домов достаточно часто. При использовании такой технологии длина свеса будет равна выносу стропил. Ноги в данном случае монтируют обычным образом. После установки стропил кровля утепляется и гидроизолируется. Далее набивается обрешетка и производится монтаж кровельного материала с подшивкой в том числе и фронтонного свеса.
Особенностью утепленных кровель является то, что их часто делают вентилируемыми. Поэтому при подшивке таких свесов в дальнейшем обычно оставляют специальные отверстия для циркуляции воздуха.
Иногда в загородных домах используют более упрощенный вынос фронтонной защитной конструкции на обвязке или мауэрлате. В данном случае в крайней плоскости свеса устанавливаются доски той же длины, что и стропила, но меньшего сечения. С последними в скате ногами их соединяют несколькими досками-перекладинами.
При использовании этой методики получаются менее долговечные конструкции, чем при применении технологии выноса стропил. Однако этот способ все же позволяет несколько сэкономить на материале.
На заключительном этапе при применении такой методики также производится отделка фронтонного свеса крыши торцевой планкой. Этот элемент позволяет защитить доску или стропило от неблагоприятных воздействий окружающей среды. Изготавливаться торцевая планка для фронтонного свеса может, к примеру, из профлиста. Набивают ее с использованием саморезов.
Технология возведения
Сложность изготовления фронтона крыши невелика, их выполняют своими руками даже малоопытные мастера. Основная особенность процесса – необходимость налаживания строительных лесов, без которых в этом деле никак не обойтись. Если вас не пугают высотные работы, то выполняйте их согласно следующей технологии:
- Установите леса так, чтобы с них удобно было доставать до всех участков будущего фронтона дома. Помните об опасности работ на высоте, используйте каску, страховку и помощь напарника.
- На верхнюю часть стены с помощью анкеров или шпилек установите мауэрлат из бруса 100х100 мм. Он будет служить основой для каркаса.
- С помощью мерной ленты или рейки найдите середину будущего фронтона. Возьмите две доски, закрепите их на концах мауэрлата гвоздями так, чтобы они сходились над этой точкой, образуя треугольник. В верхней части доски между собой стяните металлическими скобами.
- Чтобы укрепить это заготовку для каркаса, нужно примерно на половине высоты фронтона закрепить горизонтальную схватку. После чего треугольная конструкция примет вид большой буквы А.
- Далее каркас укрепляется вертикальными досками, приколачиваемые с шагом 50-60 см. Заметим, что ели на фронтоне дома планируется установка окон, то под них нужно оставить проемы, ограничив балками каркаса.
- Когда каркас готов, на него приколачивают обрезные доски, предварительно ошкуренные и обработанные антисептическим составом. Можно сразу напилить дерево в размер, можно оставлять с боков неопилённые концы, подравняв на заключительном этапе.
- После завершения зашивки каркаса досками их можно покрасить, утеплить или облицевать декоративными панелями.
Отделка фронтона своими руками с помощью дерева – самый простой и экономичный вариант. Однако учтите, что срок службы такого материала без дополнительной обработки всего 10-15 лет. Чтобы защитить деревянную фронтонную стену, нужно обрабатывать ее антисептиком глубокого проникновения или комбинированным покрытием 1 раз в 5-6 лет.
Расчёт конструкции
В основе расчёта конструкции лежит составление небольшого плана кровли в соответствии с произведёнными замерами. Для этого понадобятся данные по длине периметра крыши. Её измеряют по имеющимся стенам. Чтобы определить необходимую длину стропильных ног, сначала определяются с уклоном. Причём чем он больше, тем быстрее будет сходить снег, но тем большие ветровые нагрузки придутся на кровельную систему. Поэтому оптимальной величиной считается уклон в 30-45 градусов.
Несущие конструкции трёхфронтонной крыши
При расчёте длины стропил учитывают и свес крыши за стены дома. Он должен составлять не менее 50 сантиметров. Такое мероприятие позволит защитить стены дома, фундамент и отмостку от осадков, спускающихся с крыши. После того, как эти параметры выбраны, расчёт стропил можно произвести, используя теорему Пифагора, где они будут выступать в роли гипотенузы. А все необходимые для этого катеты можно найти путём замера.
Для определения необходимого сечения стропильных ног, а также потребности в дополнительных рёбрах жёсткости, проводят расчёт нагрузок — временных, снеговых и ветровых. Это можно сделать с помощью соответствующего СП или используя программы для расчёта, которые находятся в свободном доступе в интернете.
Особенности фронтонов и способы расчета их площади
Разберем все аспекты, связанные с данной частью конструкции, чтобы вы разобрались в теме досконально и смогли все рассчитать самостоятельно.
Типы конструкций по способу монтажа
Есть два основных варианта, которые очень сильно отличаются друг от друга, разберем каждый из них более подробно.
Первый тип сооружается еще до монтажа кровли, его основные особенности таковы:
От фронтона зависит вся кровля. Конструкция обычно выполняет роль несущего элемента, определяющего размер и конфигурацию будущей крыши
В этой ситуации очень важно правильно произвести все расчеты. Любые ошибки чреваты искривлением скатов, которые вряд ли удастся устранить без демонтажа всей кровельной конструкции;
Фронтон дома из бруса
Чаще всего такие элементы служат продолжением стены и создают сплошную поверхность от верха до низа. Это позволяет получить прочную конструкцию, которая будет выдерживать высокие нагрузки. Такой способ сооружения коробки позволяет сэкономить время и деньги;
Фронтон из блоков
Фронтоны могут иметь окна, если сооружается дом с жилым мансардным этажом. Это существенно усложняет рабочий процесс, поэтому сооружение таких вариантов лучше поручить профессионалам;
Окна под будущее жилое помещение

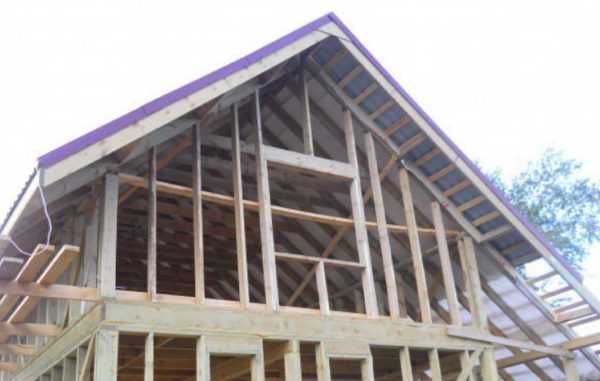

Второй вариант ставится после сооружения стропильной системы, это более простое решение, имеющее такие особенности:
Для укрепления поверхности в первую очередь ставится каркас. Он должен быть достаточно надежным, чтобы обеспечивать дополнительную опору кровельной системе, тем самым повышая ее устойчивость к ветровым и снеговым нагрузкам;
Каркас фронтона двухскатной крыши неправильной формы
- Это более простой вариант, так как вам не нужно рассчитывать конфигурацию конструкции. Поэтому данное решение более предпочтительно для тех, кто не имеет опыта работ;
- Для сооружения можно использовать не такой материал, как для стен. Да и поверхность фронтона может быть несколько выдвинута относительно поверхности стены.
Материал отделки фронтона может отличаться от того, что использовано на стенах
Расчетные работы
Даже если вы будете использовать онлайн-калькулятор, вам нужно знать несколько цифр:
| Иллюстрация | Описание |
 | Высота. Это расстояние от основания конструкции до ее самой верхней части. Этот показатель можно найти и в проектной документации, но лучше дополнительно перепроверить его лично. |
 | Ширина фронтона. Это расстояние по основанию конструкции — в самой широкой части. На схеме показаны два самых распространенных варианта и указано, в каких местах нужно определять длину и ширину. |
 | Определение угла ската кровли. Если у вас нет оборудования для определения этого показателя — не беда. Воспользуйтесь таблицей слева. Для этого отмеряйте ровно 1 метр от края фронтона, после чего измерьте высоту ската в этом месте. Полученное значение подскажет вам уклон. |
 | Площадь треугольника фронтона вычисляется так: высота конструкции умножается на ширину и делится на 2. Так мы получаем квадратуру элемента и можем определить, сколько материалов для его отделки и утепления потребуется. Если скаты несимметричные, то рассчитайте площадь каждой половинки отдельно и суммируйте результат. |
 | Площадь трапециевидного фронтона определяется так: высоту нужно умножить на среднюю линию (средняя линия — это половина суммы длин верхнего и нижнего основания). Далее вам надо вычислить площадь треугольной обрасти наверху так, как описано выше, цифры суммируются, и вы получаете точную площадь конструкции. |
Установка софитов
Для установки металлических и пластиковых софитов потребуется два типа профиля:
- L-профиль служит для закрепления концов софитных планок;
- Н-профиль — деталь, посредством которой софитные планки стыкуют под углом.
Фризовая панель выполняет исключительно декоративную функцию. Ею закрывают лобовую доску — самую видимую часть карниза, если смотреть на здание с некоторого расстояния.
Монтаж подшивки ведется с помощью саморезов. Профиль крепится вдоль стены и на концах стропильных ног. В профиль устанавливают софитные планки и стыкуют их между собой.
На софитных планках предусмотрено замковое крепление, поэтому планки придвигают друг другу, пока они не издадут характерный щелчок. Для большей устойчивости планки дополнительно закрепляют к профилю саморезами.
Видео:
https://youtube.com/watch?v=PyB8havghPU
Виниловые софиты – очень популярный отделочный материал. Монтировать их легче, чем металлические, потому что для подрезки профиля можно использовать обычный строительный нож.
Металлические софиты производятся из оцинкованного железа. Они могут быть с перфорацией или без.
В сплошных крышах свесы подшивают софитами с перфорацией, в дышащих крышах — шиферной и других — можно использовать для подшивки софиты без отверстий.
Вместо металлических софитов иногда выполняют подшивку крыши своими руками самодельными софитами из профлиста.
В этом случае металлические планки нарезают прямо на объекте, используя ножницы по металлу. Для декорации лобовой доски вырезают отдельную планку.
Для изготовления софитов используют плоский кровельный профнастил. Через каждые 2 метра подшивки из профнастила монтируют вентиляционные решетки.
Металл отмеряют и отрезают ножницами, а затем закрепляют полоски не перпендикулярно, как в случае с промышленными софитами, а параллельно стене, прикручивая их к деревянному каркасу саморезами по металлу.
Стык между подшивкой и стеной закрывают металлическим уголком. Внешние стыки профлиста закрепляют наружным уголком.
Если не устанавливать вентиляционные решетки, то, монтируя профлист, придется сделать небольшой отступ от стены — через этот зазор будет вентилироваться крыша.
https://youtube.com/watch?v=R9HUBYvAEkQ
Важно: при подшивке свесов крыши профлистом срок службы поверхности будет меньше, чем при подшивке деревом, так как саморезы повреждают антикоррозийное покрытие листа, и металл начинает ржаветь. Подшивка карниза вагонкой или софитными планками играет не только декоративную, но и вполне практическую роль
Подшивка карниза вагонкой или софитными планками играет не только декоративную, но и вполне практическую роль
Подшивка карниза вагонкой или софитными планками играет не только декоративную, но и вполне практическую роль.
Эта деталь кровли защищает кровельный пирог и чердачное пространство от проникновения снаружи пыли, шума и потоков холодного воздуха.
Исходя из этого, подшивку карниза можно считать обязательной строительной операцией.
Особенности установки вагонки на фронтон
Обшивка фронтона должна производиться с учетом прочности. Для того чтобы профиль не был сорван ветром, панели ПВХ должны быть установлены вертикально. При этом монтаж можно выполнить гораздо проще, ведь косой срез придется сделать только с одной стороны. При необходимости осуществления резки нужно использовать строительный нож со съемным лезвием. В процессе проведения работ рекомендуется использовать нержавеющие саморезы, которые имеют широкую шляпку. От применения металлических скоб, которые забиваются степлером, следует отказаться. Не подойдут и обычные саморезы незначительного диаметра. Сильный порыв ветра может сорвать панель, если их использовать.
Для того чтобы закрепить последнюю панель, если направляющие уже установлены, необходимо определить расстояние от края лицевой части предпоследней панели до центральной полки направляющего профиля. Это позволит получить чистый размер. Затем от него следует отнять 5 миллиметров, что будет указывать на ширину последней панели. Таких замеров необходимо сделать несколько, учитывая тот факт, что панель будет устанавливаться наискосок. Заготовку нужно сначала установить в направляющую до упора, а после немного прижать фаску. Вагонка при этом должна рочно лечь на плоскость.
Подшивка свесов крыши своими руками: выбираем материал
Для оформления карнизных и фронтонных свесов используют различные материалы. Выбор зависит от личных предпочтений и общей концепции экстерьера здания
Важно, чтобы материал был прочным и долговечным. Дизайнеры предлагают следующие варианты
- Оформление профнастилом. Этот материал представляет собой профилированный стальной лист, покрытый защитным слоем цинка и полимерным напылением. Цветовая гамма профилированных листов разнообразна, что позволяет подобрать нужный оттенок, гармонирующий с отделкой стен.
- Применение софитов из ПВХ. Внешний вид этого материала напоминает виниловый сайдинг, но с небольшими продолговатыми отверстиями для вентиляции.
- Софиты из листовой меди: отличаются (кроме высокой стоимости) продолжительным сроком службы и эстетической привлекательностью.
- Софиты из оцинкованной стали: не уступают медным по прочности и продолжительности службы. Недостаток – значительный вес, требующий применения надежных элементов крепления.
- Софиты из алюминия. Прочные и легкие, могут быть окрашены в белый или коричневый цвет. Ограниченность цветовой палитры сужает область их применения.
- Вагонка: для софитов пригодна хорошо высушенная древесина толщиной не менее 20 мм. После монтажа софиты из деревянной вагонки обрабатываются антисептическими средствами и покрывают защитной краской. Вентиляцию обеспечивают за счет зазора в 15-20 мм, который оставляют возле стены.
Медные софиты: дорогостоящий материал с большим сроком службы
Стропильная система двухскатной крыши: франтон и способы завязывания
Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.
Деревянный фронтон
Часто является, по сути, обшитым крайним рядом стропил. Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.
Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши. Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.
Обычно деревянный фронтон не рассматривается как самостоятельный элемент, его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.
Деревянный способ завязывания
Монтаж деревянного фронтона
Двускатная крыша: виды и преимущества
Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.
Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:
- Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
- Легкость и доступность обслуживания в любое время года.
- Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
- Возможность обустройства мансарды.
- Более качественная гидро- и теплоизоляция.
Устройство фронтонного свеса крыши. Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +Видео
При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес
Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.
Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.
Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.
Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.
Конструктивные решения можно выполнить следующим образом:
- Свес формируется за счет обрешетки кровли . Это самый экономичный способ. Просто при, стропила удлиняют на 30-50 см над торцевой стеной.
Такой конструктивный способ применяют для легких кровельных покрытий (, европейский шифер, металлическая). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.
Способ, при котором фронтонный свес отсутствует . Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.
- Свес выполняют параллельно стропильной конструкции. как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки,.
Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.
Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица,, керамическая черепица).
Способы подшивки свесов
Существует два способа подшивки свесов :
- короб из дерева
- по стропилам.

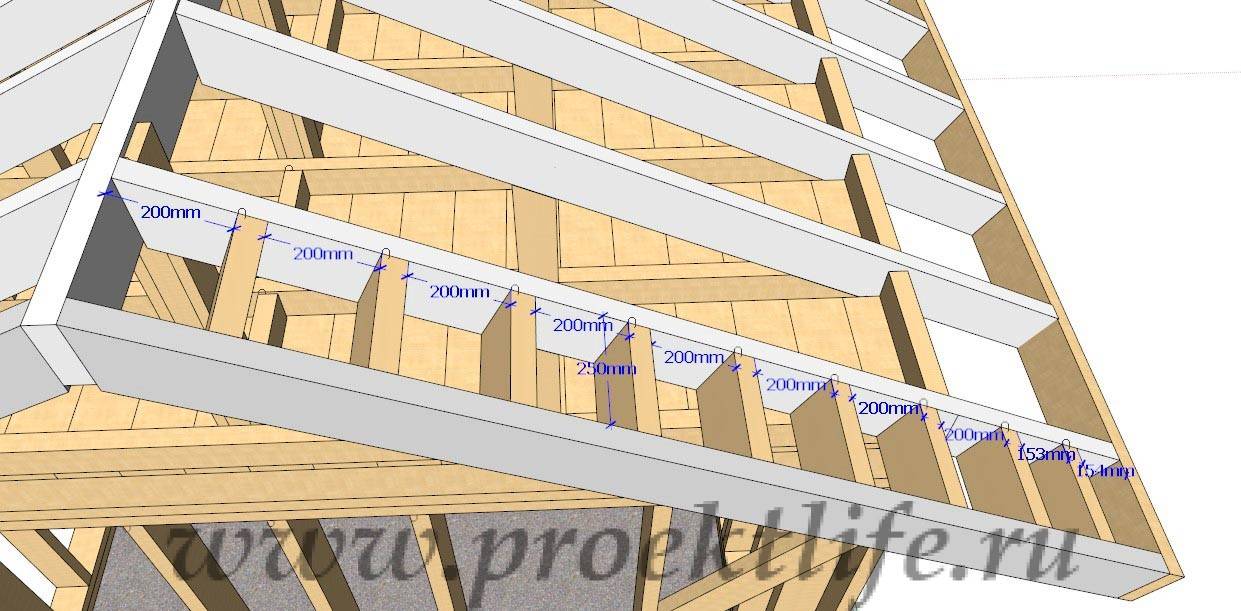

Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.
Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.
Материалы, которые используют при отделке свесов
Вагонка. Один из самых удобных вариантов
Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели
Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.
После этогои приступаем к монтажу. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.
Специалисты рекомендуют через 3-4 доски устанавливатьХотя многие пренебрегают этим.
- Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.
ПВХ пластиковые пустотелые панели . Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.
Конструктивные решения: как сделать фронтонный свес?
Существует несколько вариантов конструкции фронтонного свеса. Как правило, выбирают наиболее подходящий вариант конструкции для имеющегося проекта. Поскольку фронтонный свес изготавливается одновременно со сборкой всей стропильной системы, все варианты закладываются в ее конструкцию еще на стадии проектирования.
Рассмотрим их внимательнее:

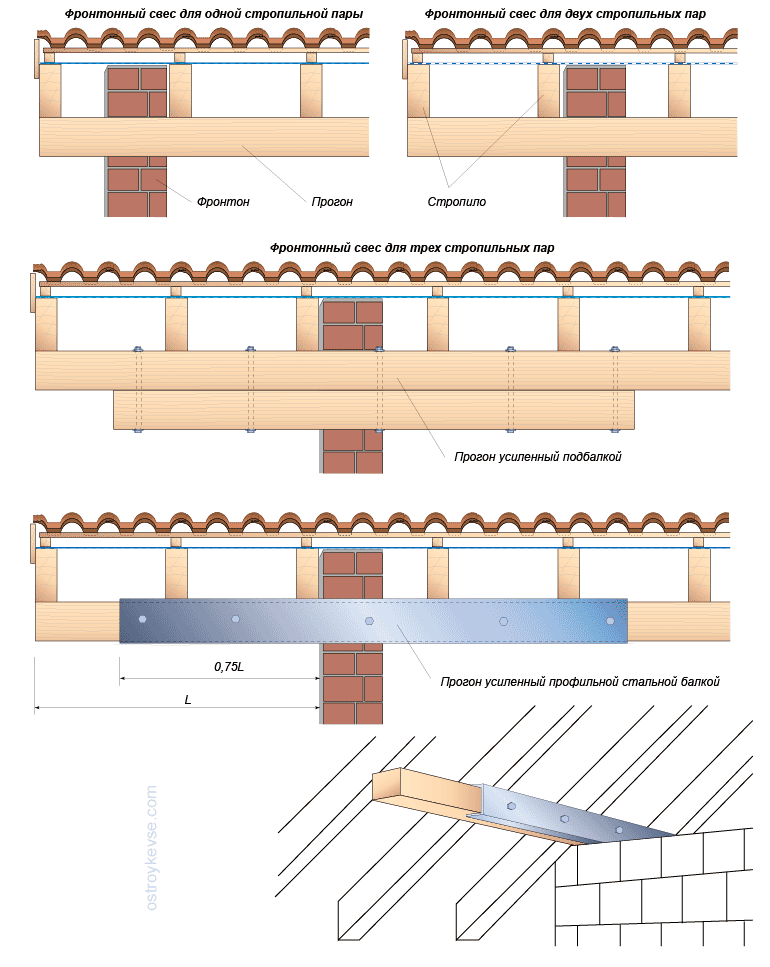

Первая стропильная пара
Свес образован выступающим за пределы периметра стен кровельным полотном, уложенным на стропильную систему соответствующего размера. При этом, крайние стропильные пары находятся за пределами плоскости фронтонов. Они устанавливаются на удлиненный коньковый прогон и на брусья мауэрлата такой же длины.
Первые стропильные пары могут быть использованы как ветрозащита, а также в качестве герметичной торцовой доски. Верхняя часть служит для поддержки кровельного полотна, а нижняя кромка становится линией крепления внешнего края софитов. Для них потребуется монтаж второй линии, закрепленной на поверхности стен фронтона.
Как часть выступающей за периметр дома обрешетки
Этот вариант пользуется популярностью, так как для него не требуется вносить изменения в традиционный способ монтажа стропил. Свес образуется путем монтажа более длинной обрешетки, выступающей за пределы плоскости фронтона.
К крайним точкам планок обрешетки крепится лобовая доска, выполняющая функцию ветрозащиты. Вариант удобен и достаточно прост, но не подойдет для регионов с высокими снеговыми нагрузками. Вся нагрузка придется только на обрешетку, которая выполняет несущие функции в одиночку. Если вес снега слишком велик, конструкция может не выдержать давления и деформироваться или разрушиться.

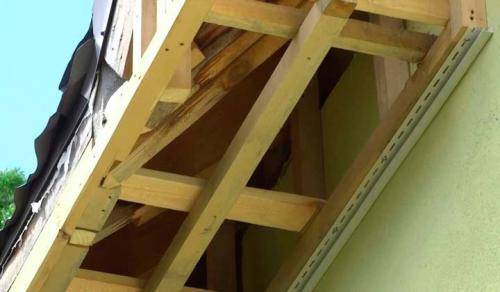

Брусья, запиленные в крайней паре стропил
Этот вариант конструкции более надежен, чем предыдущий. Здесь в качестве несущих элементов выступают брусья, закрепленные на паре крайних стропил. Они врезаны в кромки так, что поверхность брусьев находится в одной плоскости с вершинами стропильных ног. Лобовая доска крепится к ним тем же способом, что и стропила.
Несущая способность такой конструкции увеличена за счет большого количества брусьев. Это позволяет фронтонному свесу выдерживать высокие эксплуатационные нагрузки. Вариант подходит для построек, у которых уже имеется стропильная система обычного типа, не рассчитанная на создание свеса.
Финский способ
Это вариант конструкции с брусьями, но их размер увеличен до полной ширины стропильной доски. Врезку производят так, что дополнения встраиваются в конструкцию стропильной системы, становясь ее частью и максимально прочно соединяясь со стропилами.
Большая ширина досок позволяет переносить эксплуатационные нагрузки большой величины (в Финляндии зимой выпадает много снега). Контробрешетка и обрешетка устанавливаются на поверхность расширенной крыши обычным способом, дополнительно усиливая полученную конструкцию.
Мини-свес: карниз и фронтон на одной высоте
Есть варианты конструкции, когда фронтонный свес практически отсутствует. Они используются в соответствии с проектным решением и представляют собой обычные конструкции стропильной системы, не выступающей за плоскость фронтона. Здесь в роли лобовой доски выступают крайние пары стропильных ног, уложенных вровень с поверхностью фронтона.
Свеса как такового в данном случае нет. Линия перехода кровли в вертикальную плоскость отделывается ветровой доской с установкой перфорированной защиты. Этот вариант конструкции предпочтителен в регионах с высокими снеговыми нагрузками и частыми оттепелями, вызывающими обильное выпадение мокрого снега.
Барнхаус: без свесов
Барнхаус — это стиль оформления домов, переделанных из старого сарая (или изготовленных с имитацией такой реконструкции). Классический барнхаус отличается простотой и полным отсутствием декоративных элементов. Кровля у него сопряжена со стенами и фронтоном без всяких дополнений, представляя обычный перелом плоскостей.
Это вариант, дающий декоративный эффект, но довольно слабый в эксплуатационном отношении. Он не способен обеспечить надежную защиту от дождя и требует продуманной скрытой установки системы водостоков. При этом, отсутствие карниза позволяет увеличить сопротивляемость порывам ветра.
Фронтон дома: полезные практические советы по выполнению расчетов
Можно вычислить, сколько именно строительных материалов потребуется для отделки фронтона кровли, руководствуясь знаниями школьного курса геометрии, точнее, формулой расчета площади фигур.
В процессе вычисления площади чердачных стен за высоту необходимо принимать расстояние от перекрытия потолка первого этажа до конька крыши. При этом за длину основания следует принимать габариты стены, на которой осуществляется обустройство фронтона.
Вооружившись знаниями школьного курса геометрии можно вычислить количество необходимых строительных материалов для отделки фронтона
Расчет количества материалов для фронтона треугольной формы никоим образом не связан с тем, является ли крыша симметричной. Площадь чердачных стен, представленных в виде треугольников, не изменяется за счет разности наклона скатов крыши.
Для определения площади трапециевидных фронтонов деревянных домов требуется руководствоваться следующей формулой: S=C*(A+B)/2, где S — площадь, C — высота, A и B — длина оснований (стены и плоскости крыши). Таким образом, количество материала, необходимого для отделки чердачной стены в форме трапеции является результатом умножения высоты на половину суммы длины оснований.
Статья по теме:
В случае если форма стены не совпадает со стандартной геометрической фигурой, ее условно разделяют на несколько прямоугольных треугольников, определяют площадь каждого из них, после чего суммируют полученные значения.
Выполнив расчет фронтона, предстоит определить габариты одного элемента материала, который выступит в роли отделочного. Для этого значение длины листа либо панели умножают на показатель ширины. Следующее действие вполне предсказуемо: площадь фронтонов делят на площадь элемента материала, вычисляя таким образом общее количество единиц строительного сырья.
Если фронтон имеет не стандартную форму, его условно разделяют на несколько прямоугольных треугольников и определяют площадь каждого отдельно
Виды и особенности фронтонных свесов
По конструктивным особенностям и в зависимости от материала кровли различают несколько видов фронтонных свесов:
Пример устройства фронтонного свеса.
Классический архитектурный западноевропейский вариант, когда эта часть кровли отсутствует совсем, а фронтон поднимается выше кровли. Помогает создать впечатление массивности и парадности основного фронтона
Фронтонная стена защищается сверху кровельным материалом, также особое внимание при такой конструкции фронтона необходимо уделить гидроизоляции стыка стены и кровли.
Самый простой и дешевый вариант, когда свес формируется досками либо брусками обрешетки. Стропильная система при этом варианте не выходит за пределы фронтонных стен, обрешетка по краю закрепляется ветровой доской снизу либо сверху, в зависимости от применяемого кровельного материала. Этот вариант подходит при использовании легких кровельных материалов: металлочерепица, профлист, шифер, мягкая кровля
При этом максимальный размер выступающей части кровли не более 0,5 м.

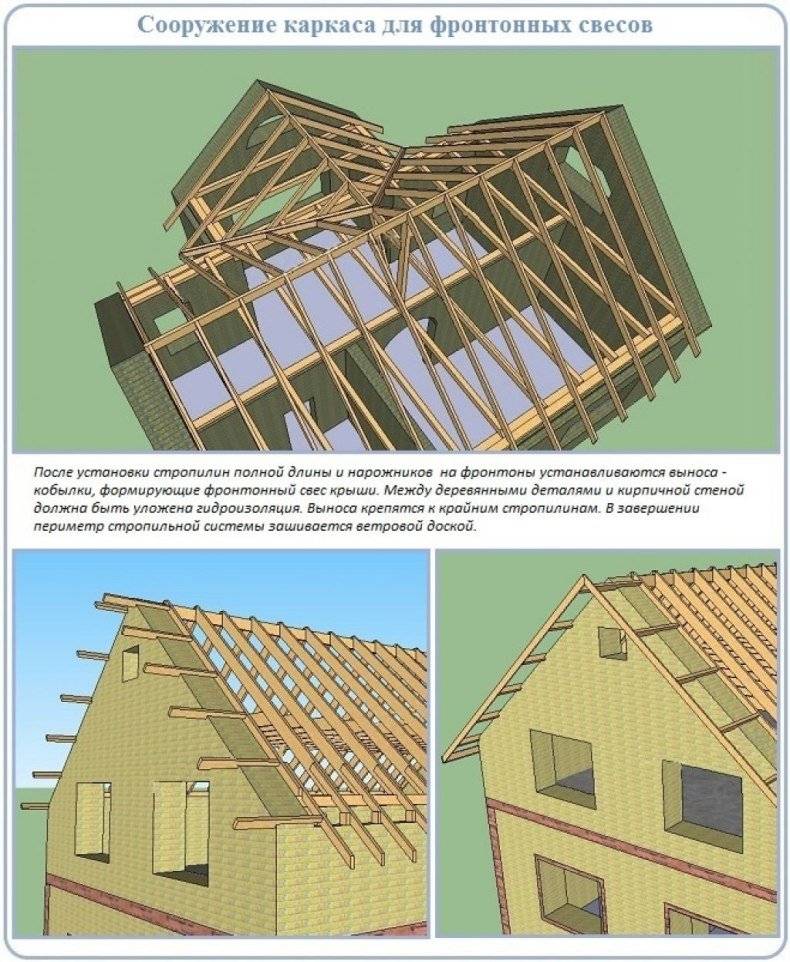

Формирование кровли с помощью выносных стропил. При применении такой конструкции возможно выполнить свес с любой глубиной, им часто пользуются при проектировании открытых беседок или веранд, когда необходимо сделать одну общую с домом крышу. Опорой для выносных стропил служат брусья мауэрлата, вынесенные за пределы стен, и удлиненный коньковый брус. Для придания прочности всей конструкции стропила дополнительно закрепляют с помощью ригелей и промежуточных брусьев. Подобная конструкция может выдержать вес тяжелых кровельных материалов: керамической, полимерпесчаной или бетонной черепицы, натурального шифера.
Этот вариант подходит при использовании легких кровельных материалов: металлочерепица, профлист, шифер, мягкая кровля. При этом максимальный размер выступающей части кровли не более 0,5 м.
Формирование кровли с помощью выносных стропил. При применении такой конструкции возможно выполнить свес с любой глубиной, им часто пользуются при проектировании открытых беседок или веранд, когда необходимо сделать одну общую с домом крышу. Опорой для выносных стропил служат брусья мауэрлата, вынесенные за пределы стен, и удлиненный коньковый брус. Для придания прочности всей конструкции стропила дополнительно закрепляют с помощью ригелей и промежуточных брусьев. Подобная конструкция может выдержать вес тяжелых кровельных материалов: керамической, полимерпесчаной или бетонной черепицы, натурального шифера.
Фронтонный свес соединяется по углам с карнизным свесом, который формируется за счет выпущенных за пределы стен стропильных ног. Стропила обрезаются параллельно стене и закрываются лобовой доской, которая служит для защиты торцов стропил и для крепления водосточного желоба.
Элементы подшивки фронтона.
Фронтонные и карнизные свесы формируют короба, которые необходимо подшить для придания крыше более эстетичного и законченного вида и обеспечения защиты кровельной конструкции от внешних воздействий.
