Индивидуальный расчет уклона

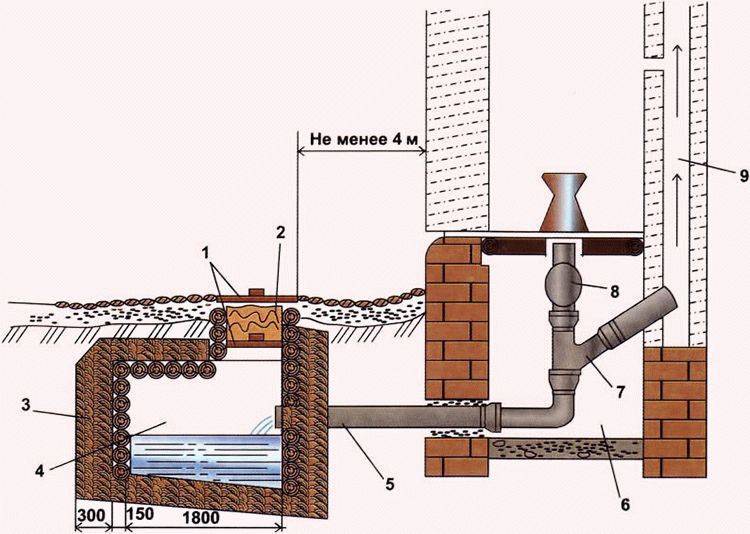

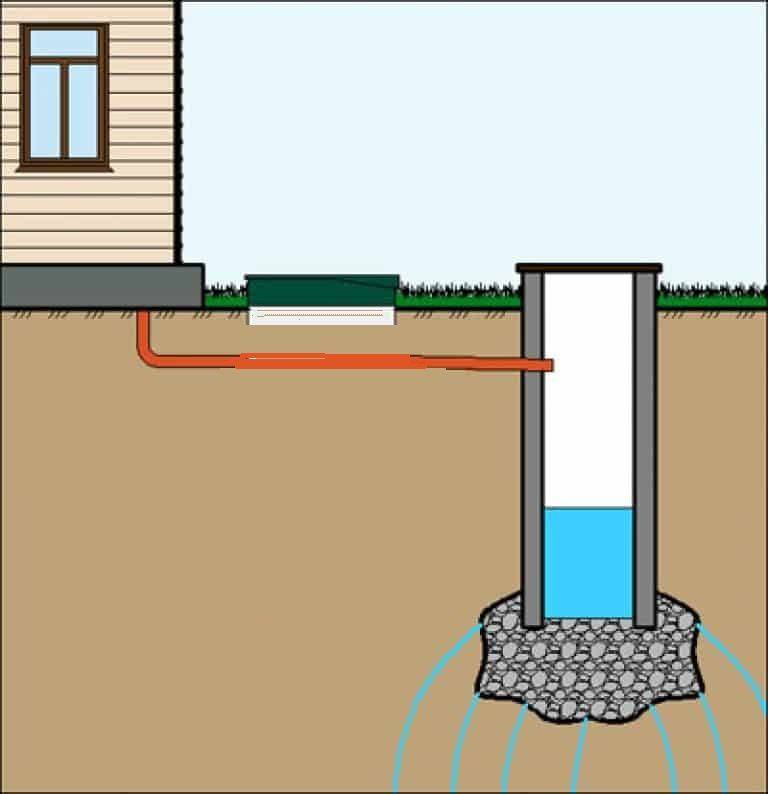

Как устроить поглощающую выгребную яму
Именно такой вид рассматриваемого устройства чаще всего выбирают дачники и жители загородных поселков – сделать просто, да и привлекать к работе специалистов не нужно. Этапы обустройства выгребной ямы очень простые:
- Выкапывается собственно яма. Нужно учитывать, что ее глубина должна быть не менее 2, 5 метров, а для получения лучшего эффекта лучше углубиться в землю как минимум на 3 метра. Ширина частной «канализации» выбирается в индивидуальном порядке.
- Стенки ямы выкладываются кирпичом или шлакоблоком. Стоит прислушаться к советам предков – кирпич (шлакоблок) нужно укладывать с некоторыми «прогалинами» — между рядами должны прослеживаться земляные пространства: это и будут места впитывания скопившейся жидкости.
- Сверху выливается бетонная плита, в которой обязательно оставляется отверстие для вентиляции и откачки – редко, но может появиться необходимость привлечения спецтехники для избавления от скопившихся отходов.
Если есть свободное пространство на загородном участке, то можно сделать выгребную яму с переливом – это позволит значительно реже привлекать к работе специальную технику для откачивания скопившихся сточных вод. А если грунт на участке песчаный или каменно-песчаный, то проблема откачки может и вовсе не возникать на продолжении многих лет даже при максимальном использовании выгребной ямы.
Более просто сделать выгребную яму из колец (бетонных). Для этого нужно соблюдать следующую поэтапность процесса:
- Копается котлован (по принципу шахтного) с расчетом: ширина больше на 80 см, чем диаметр бетонных колец.
- На дне шахтного колодца нужно сделать бетонную стяжку – строго по периметру, оставляя свободным пространство внутри предположительного расположения колец.
- Нижнее кольцо необходимо подготовить: по всей окружности делаются отверстия через каждые 10 см – они понадобятся для обеспечения вытекания жидкости при большом скоплении их в яме.
- На дно в серединное пространство предположительного расположения бетонных колец нужно насыпать «подушку» — она может быть из щебня и песка, битого кирпича, а высота «подушки» не должна превышать 1 метр. Перед засыпкой нужно провести гидроизоляцию – это предотвратит проникновение в выгребную яму из колец грунтовых вод.
Только после проведения вышеуказанных подготовительных работ можно в шахтный колодец опускать бетонные кольца. Вокруг них остается пространство – оно засыпается землей и плотно утрамбовывается. По правилам сверху необходимо уложить бетонную плиту или бетонную крышку с возможностью открывания, но в реальности все заканчивается наложением пластикового люка.
После установки бетонных колец необходимо обеспечить сток жидких отходов в оборудованную выгребную яму. Для этого прокапывают канаву, ведущую от дома к яме, глубиной не менее 2 метров. В нее прокладывается канализационная труба – она может быть чугунной, но лучше воспользоваться современными материалами: пластиковые канализационные трубы прослужат гораздо дольше, не пострадают от слишком низких температур и выдержат даже сильное механическое воздействие со стороны.
Обратите внимание на важные моменты:
- Бетонных колец в выгребной яме должно быть три штуки.
- Прежде чем укладывать кольца в подготовленную яму, нужно дождаться полного высыхания бетонной заливки дна – минимум 7 дней.
- Чтобы жидкие отходы лучше стекали в готовую яму, канализационную трубу нужно устанавливать с небольшим уклоном.
- Точка подключения трубы в яму должна находиться ниже уровня промерзания грунта.
Схема канализации своими руками внутри дачного дома
Прежде всего, это все места в которых подключаются приборы сантехники, вроде раковины, унитаза, а также ванной или душевой кабины.
Наружная сеть – это все трубы, которые отводят стоки от дома и накопительного или же очистного сооружения. Безусловно, устройство правильной канализации – это верное выполнение огромного количества самых различных нюансов.
После того, как проект будет подготовлен, можно переходить к расчету размера труб, количеству необходимого материала, который может понадобиться для работы, а также выбору канализационного коллектора.
В первую очередь если вы не знаете как сделать канализацию, то должен быть установлен основной стояк. Для обязательного отведения всех газов небольшая часть сверху чуть заметна над имеющимся уровнем у крыши, или же второй вариант – выводится в завершение работ наверх.
Элементы внутренней канализационной системы
К таковым можно отнести следующие детали;
- Сифон и сливной патрубок кухонной мойки.
- Такое же устройство для умывальника в ванной комнате.
- Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
- Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.
В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.
Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.
Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.
Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

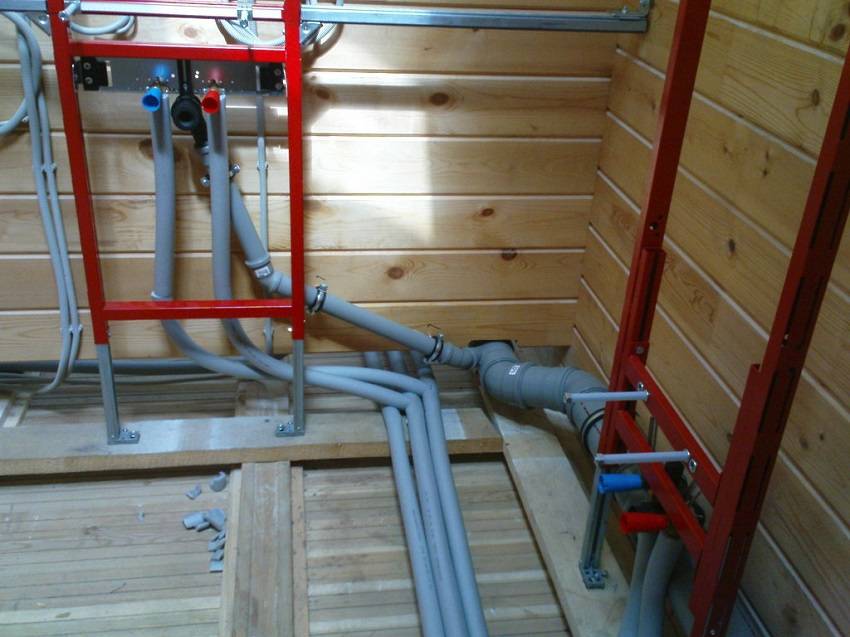

Как сделать схему внутренней канализации дома самостоятельно
Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:
- Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.
- В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
- Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
- Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.
- Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
- Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.
При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

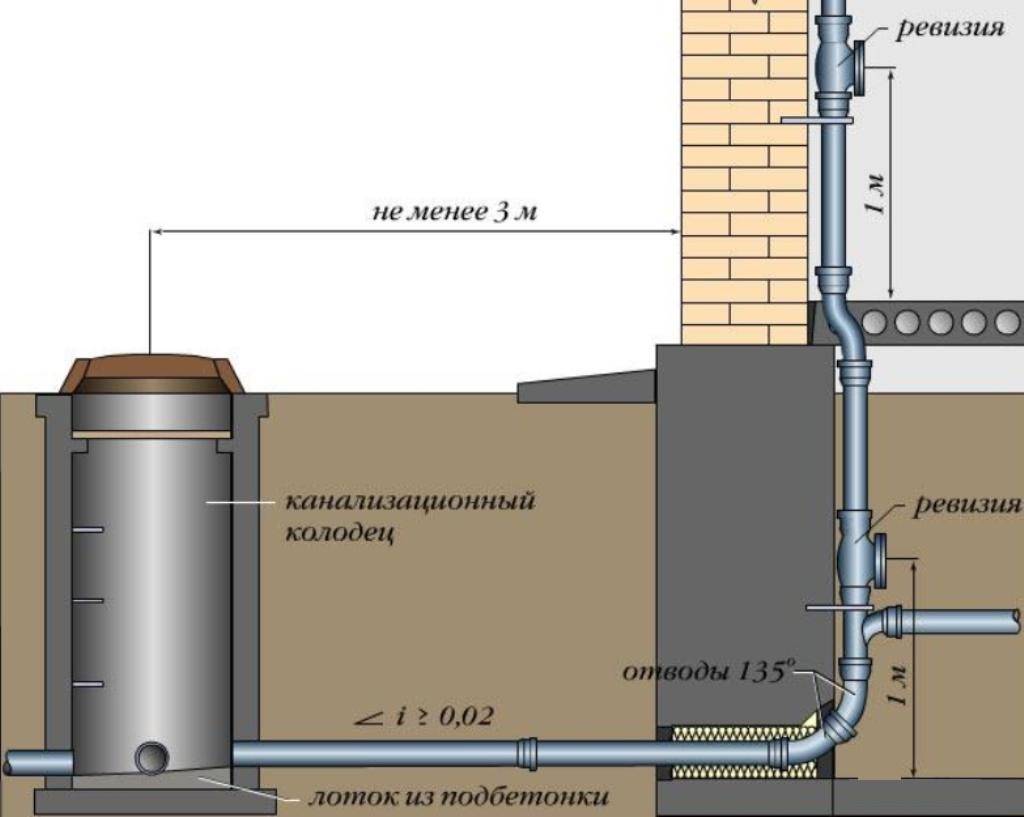

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.
Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.
Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.
На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.
Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.
В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.
Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.
Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.
Особенности устройства канализации в двухэтажном частном доме
Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.
Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.
Внешняя канализация
Обустройство канализации в бане своими руками: пошаговое руководство
Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.
Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.
Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.
Использование септиков для стоков из бани
Пошаговое руководство по строительству канализации в бане своими руками

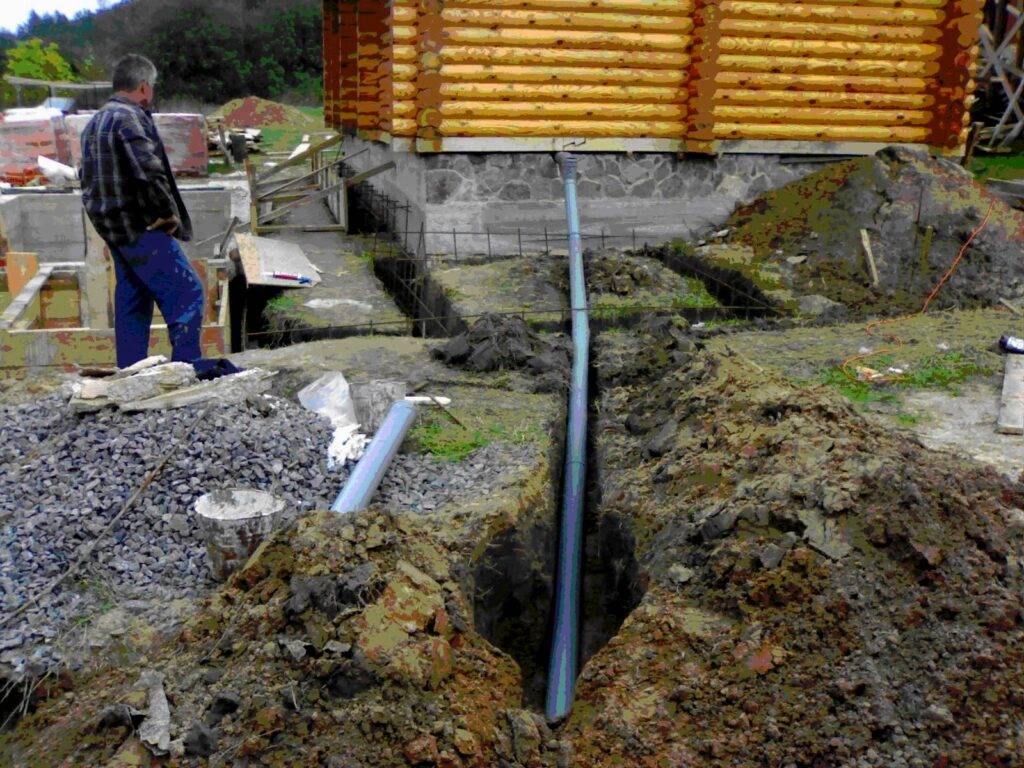

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.
Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.
По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.
Канализационные трубы в бане
В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.
Строительство канализации в частном доме: схема вентиляции в бане
Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.
Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.
Схема канализации для туалета в бане с септиком и вентиляцией
Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.
Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.
Разновидности септиков
Как я устанавливал станцию биологической очистки
Я выбрал модель «Евролос-био», поскольку такая же стояла у друзей. Они пользуются ею уже четыре года.
Модель отличается высокой степенью очистки и неприхотлива в работе. Это станция так называемого насосного типа. За аэрацию в ней отвечает насос, который насыщает воду в камере аэрации при помощи эжектора. Моя станция рассчитана на проживание четырех человек в постоянном режиме и потому имеет в названии цифру 4.
Кроме того, в «Евролос-био» есть дополнительный биофильтр, на который через рассекатель подаются стоки. Он ставится сверху на горловину станции.
В работе биофильтр напоминает плоский декоративный фонтанчик, при открытой крышке станции смотрится очень красиво. Сам биофильтр — это съемная корзина, которая заполнена полыми пластиковыми элементами — биозагрузкой. Именно на нее и разбрызгиваются стоки через рассекатель. Биозагрузка нужна для закрепления и жизни аэробных бактерий.

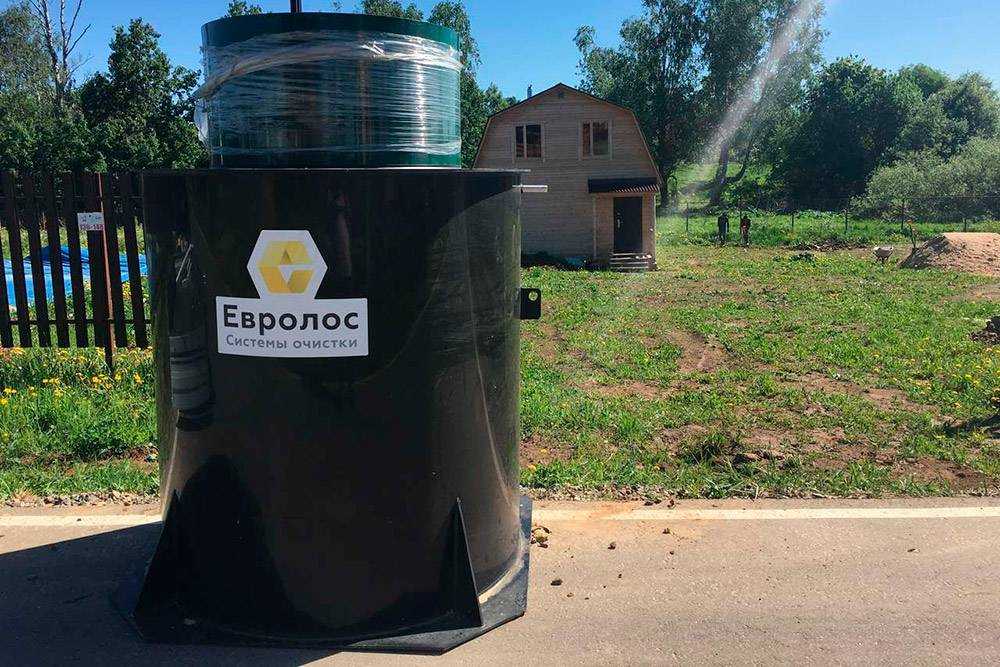

Так выглядела моя станция очистки до установки
Установка. Я заказал установку под ключ. Вся работа проходила в два этапа.
На первом ко мне выехал инженер компании. Он обследовал участок и составил проект. Мы с ним выбрали оптимальное место для установки с учетом всех факторов: дистанции до колодца и дома, уклона участка и пр. Также решили, куда отводить очищенную воду.
Обсуждения заняли несколько часов. После этого мы согласовали день, когда будут устанавливать саму станцию очистки.

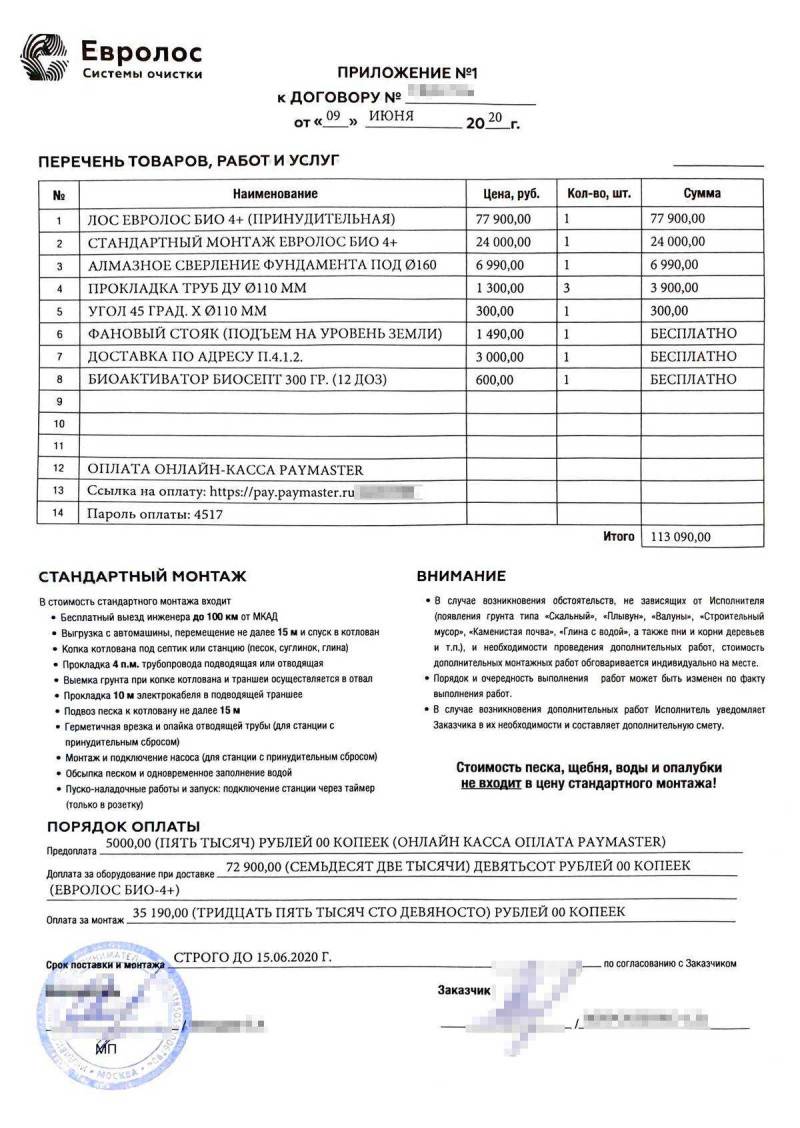

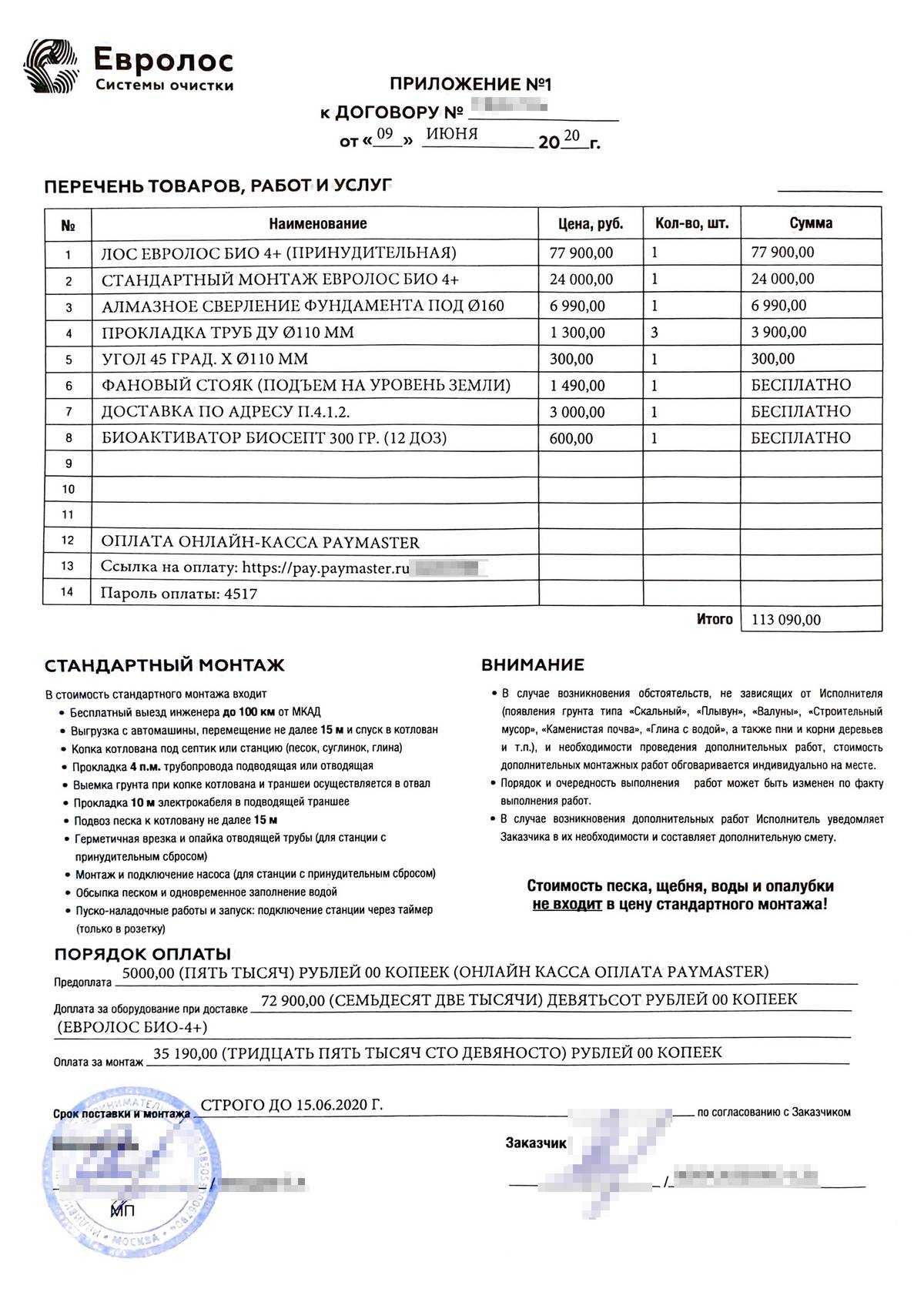

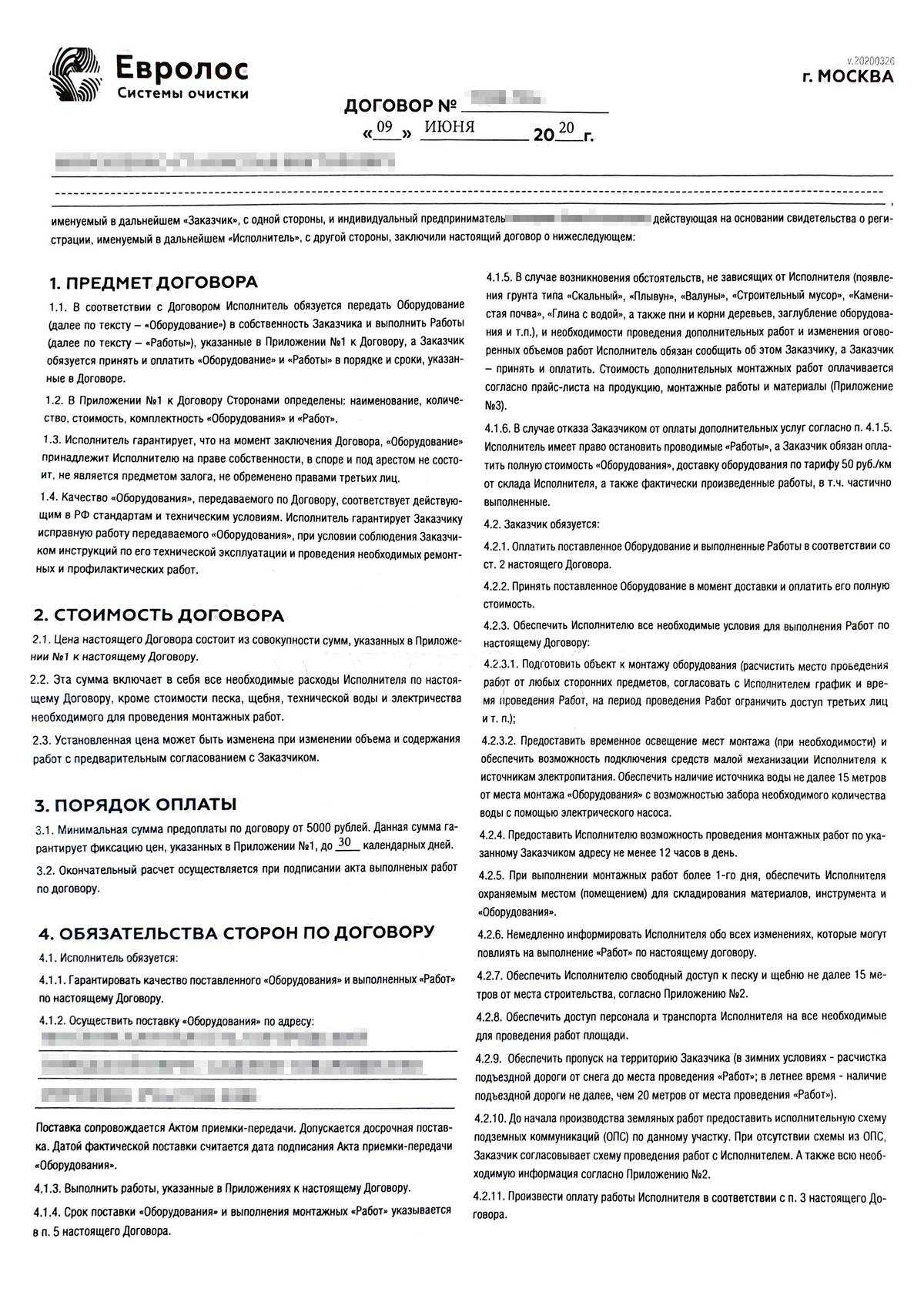

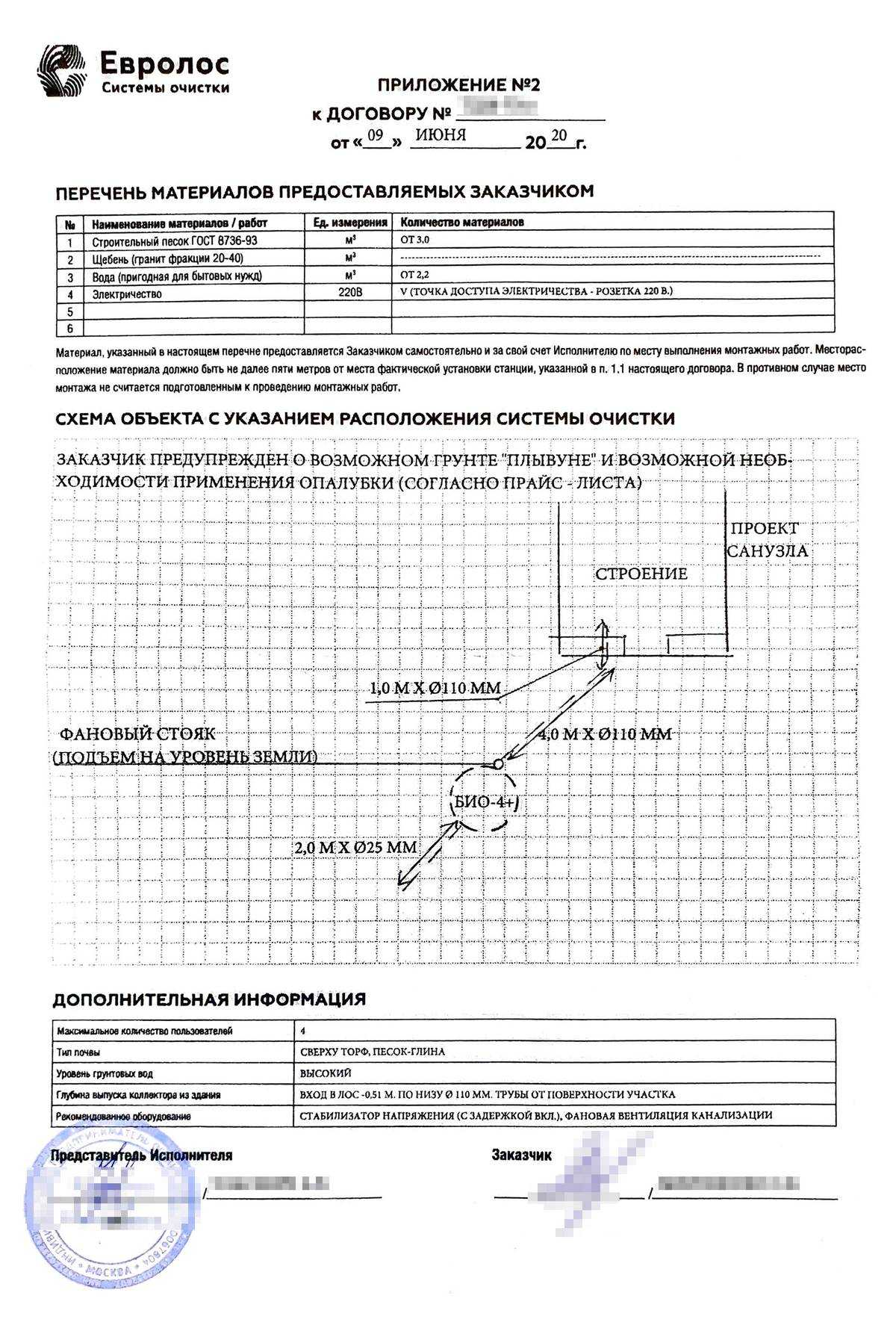

Так выглядел проект, который мы составили с инженером. Потом по этому проекту работала монтажная бригада
Через несколько дней ко мне приехала монтажная бригада. Она же привезла саму станцию очистки. На заранее намеченном месте работники выкопали котлован для станции и траншеи для прокладки труб. Кроме того, поскольку мой дом установлен на бетонный фундамент, пришлось просверлить его установкой алмазного бурения. Это было необходимо, чтобы вывести из дома трубы.
Затем станцию установили в котлован. Во время установки строго по уровню проверяли, чтобы станция встала горизонтально. На дно отсыпали песчаную подушку толщиной 20 см. Обратно все засыпали не выбранным грунтом, а песком, чтобы грунт давил на стенки станции равномерно и не оставалось воздушных карманов между стенками станции и котлованом. На эту процедуру у меня ушло 3 м³ песка.
Работы идут: уже вырыли котлован под станцию. Он чуть шире, чем сама станция Контроль горизонтальности установки
Для правильной циркуляции стоков внутри станции важно, чтобы она стояла без отклонений
Далее монтажники проложили трубы в вырытые траншеи и подключили санузел в доме. После окончания работ траншеи закопали. Здесь песок не потребовался: траншеи можно было засыпать обычным грунтом. В отличие от станции трубы не всплывут.
Важный момент: уклон труб, как и станции, делали по уровню. Благодаря этому стоки из дома идут самотеком по трубам в станцию очистки. Уклон при этом должен составлять 2 см на один метр.
Сброс очищенной воды сделали в небольшой овражек, который был рядом с моим участком. Это допустимо, поскольку воду из станции биологической очистки можно использовать даже для полива сада. Я пробовал это делать — растения проблем не испытывают.
Песок для работ я заказал сам с доставкой из ближайшего карьера. Вода к участку тоже уже была подведена, поэтому с этим проблем не возникло. Все остальные работы и материалы входили в стоимость стандартного договора.
Станция биологической очистки обошлась мне в 120 700 Р
Станция «Евролос-био 4+» | 77 900 Р |
Монтаж стандартный, включая материалы | 24 000 Р |
Сверление фундамента | 6900 Р |
Прокладка труб | 3900 Р |
Песок | 5000 Р |
Уголки и т. д. | 3000 Р |
Станция «Евролос-био 4+»
77 900 Р
Монтаж стандартный, включая материалы
24 000 Р
Сверление фундамента
6900 Р
Прокладка труб
3900 Р
Песок
5000 Р
Уголки и т. д.
3000 Р

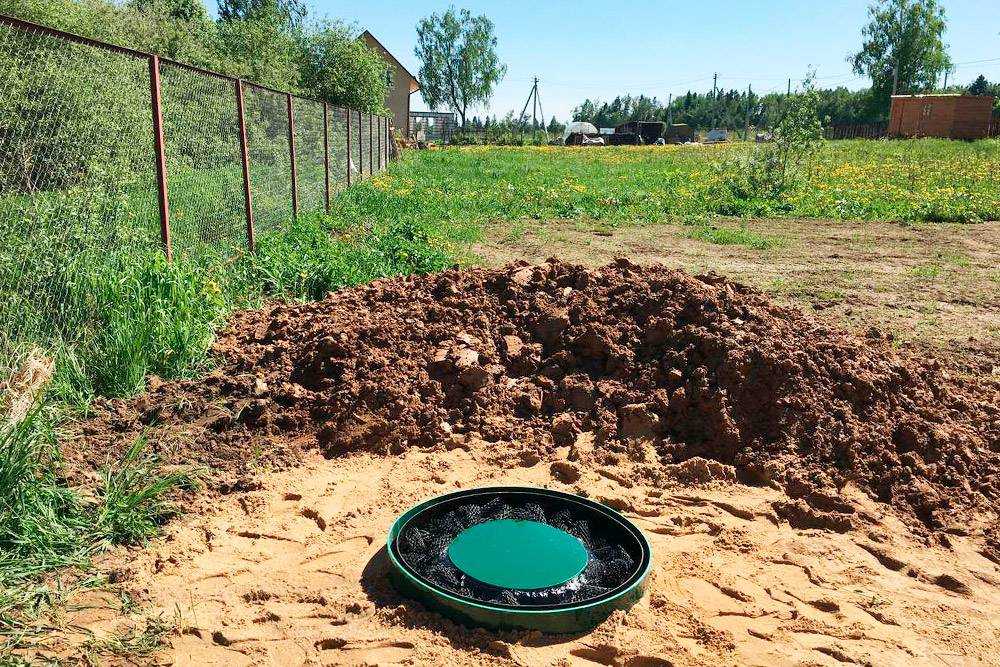

Дальше покажу, как выглядит станция после установки. В глаза не бросается совсем, а можно и чуть замаскировать крышку, которой она накрывается. Например, куском искусственного газона. Тогда вообще будет непонятно, что на этом месте установлена очистная система.
После окончания работ. Видна работа биофильтра с подачей воды через рассекатель

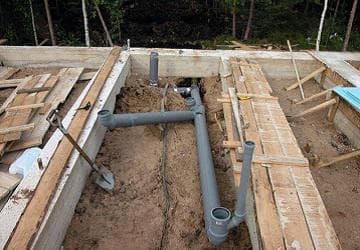

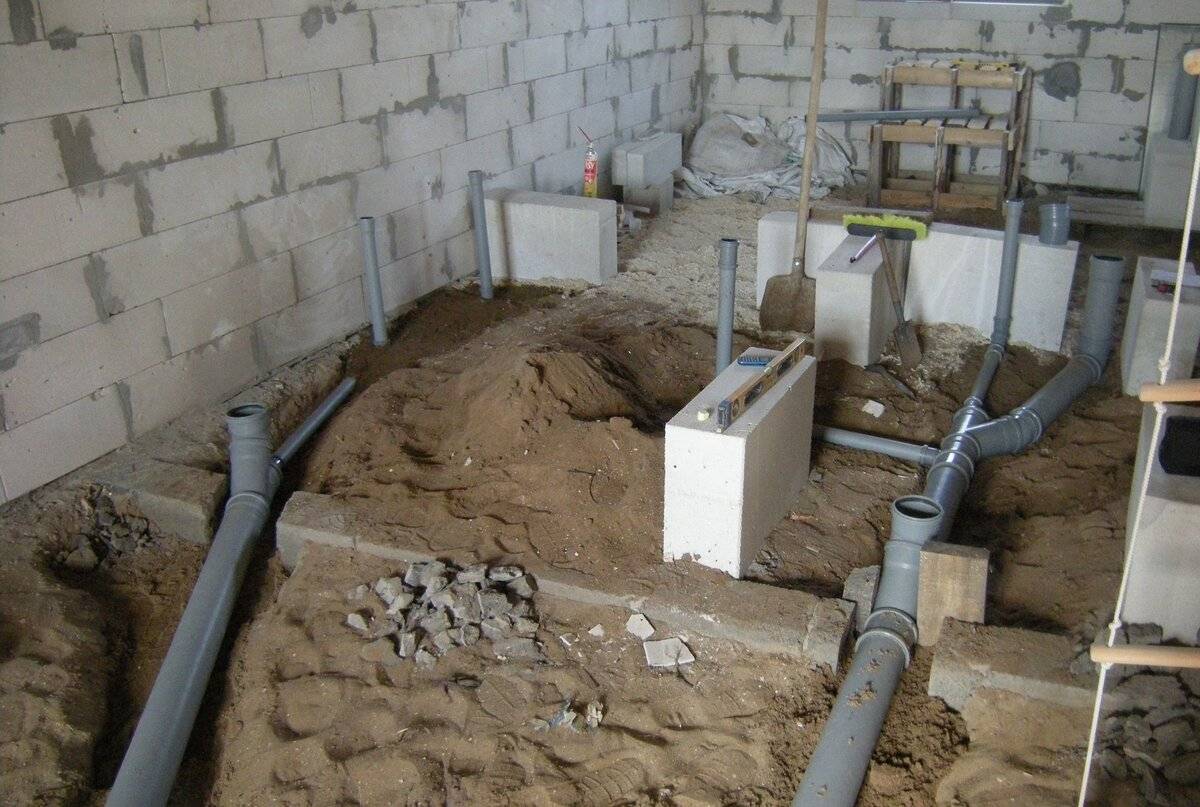

Порядок монтажа внутридомовой канализации

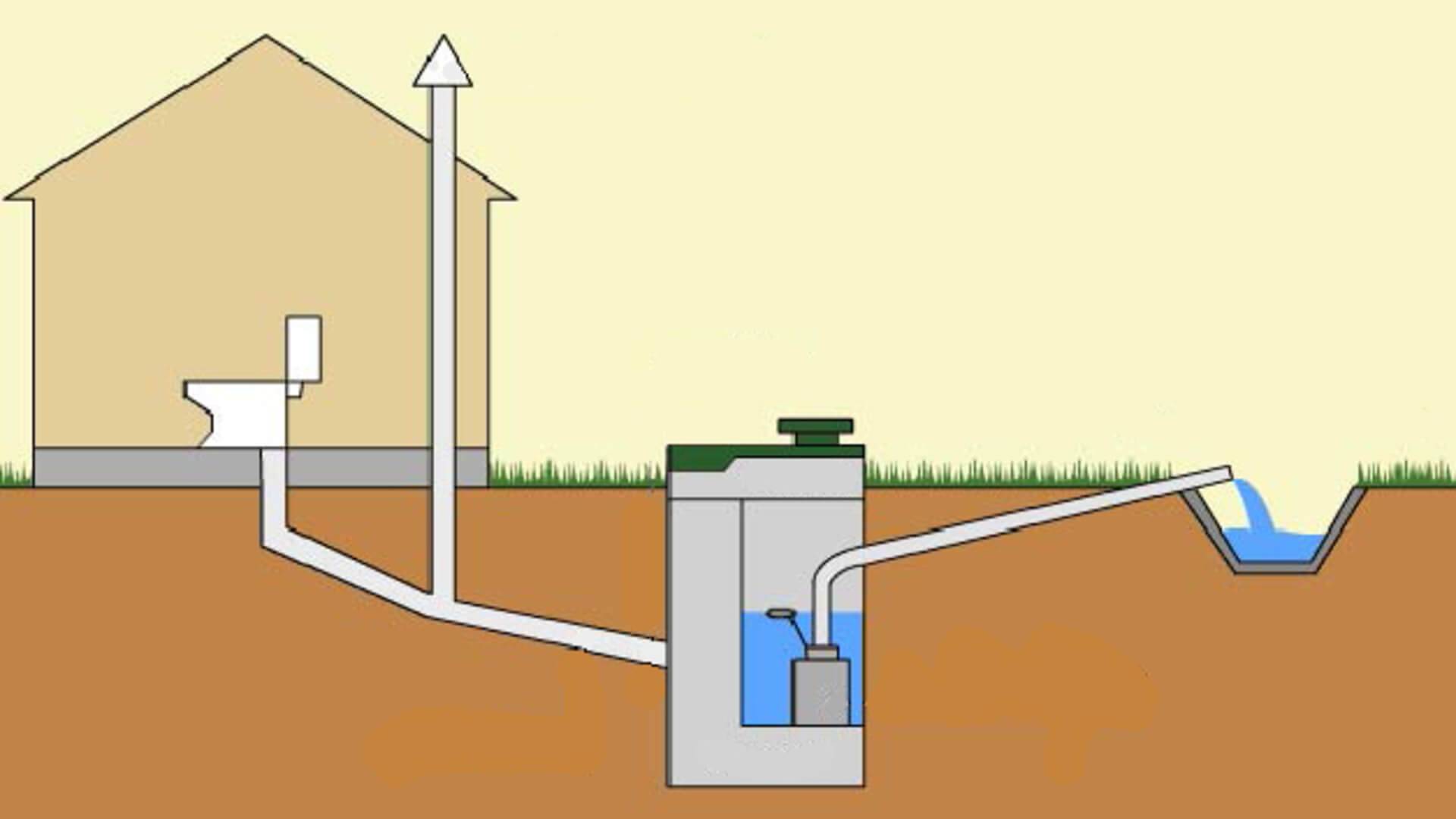

Как проводить специализированные дренажные фекальные насосы – схема
Данные насосы являются оптимальным, хоть и более дорогим выбором для напорной канализации. Они помещаются непосредственно в первичный резервуар, после чего к ним присоединяется труба, ведущая к дренажному коллектору.
При достижении определенного уровня нечистот в этом резервуаре насос активизируется и начинает выкачивать массы по трубе прямиком в дренажный коллектор.
Такие насосы чрезвычайно мощные – стандартный насос мощностью 40 КВТ может выкачать до 400 кубических метров за час, при этом он может поднять жидкость в трубах на высоту до 20 метров. Помимо этого практически все подобные насосы оснащены измельчителем, чтобы избежать появление заторов и пробок в трубах. Однако это излишне для обычного частного дома на одну семью, поэтому возможно стоит задуматься о менее мощном наружном насосе.
Популярные и распространенные виды
Система канализации для частного жилья обязательно должны быть оборудованы очистной системой, которая может быть выполнена в виде обычного септика или же позволит глубоко фильтровать отходы, чтобы очищенные воды сливались в близлежащий водоем или в грунт.
При выборе обычного септика стоит помнить, что способ отличается дешевизной, но отходы придется убирать при помощи ассенизаторской машины или проводить их дополнительную очистку.
Выбирая подходящую автономную канализацию, ориентируйтесь не только на бюджет, но и на удобство использования септика, его функциональность и долговечность.
Отстойники с герметичной емкостью
Данный тип канализации — самый дешевый в плане финансовых затрат и наиболее простой по типу устройства.
Емкость, в которую будут сливаться отходы, можно изготовить из кирпича, еврокубов (как сделать септик своими руками написано здесь), бетона или пластика.
Главный минус системы заключается в быстром заполнении емкости, соответственно, вызывать ассенизаторскую машину придется регулярно.
Этот вариант наиболее приемлем для дома, где постоянно проживают не более 3 человек или же жильцы приезжают время от времени.
Септик с герметичной емкостью можно устанавливать на участках, которые подвергаются сезонному затоплению и на тех, где уровень грунтовых вод достаточно высок.

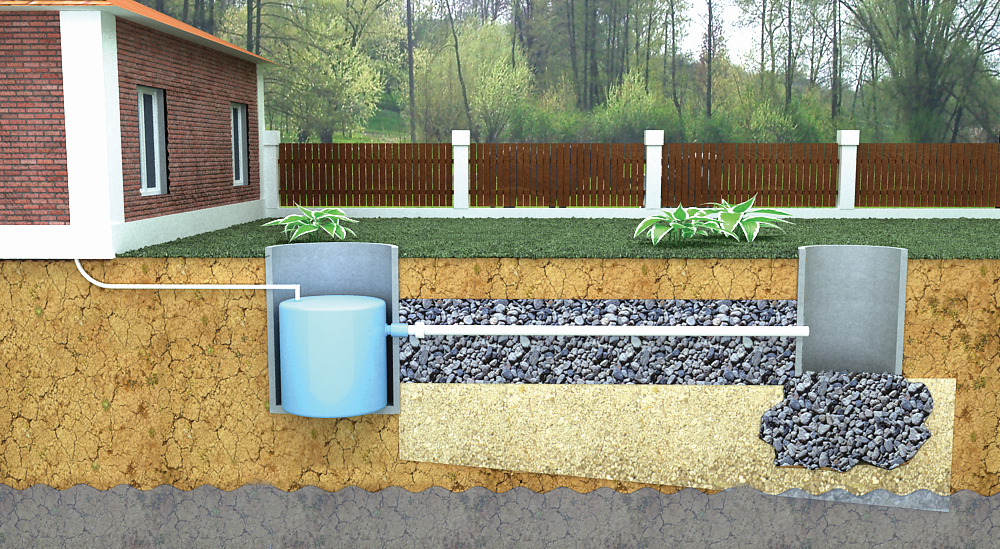

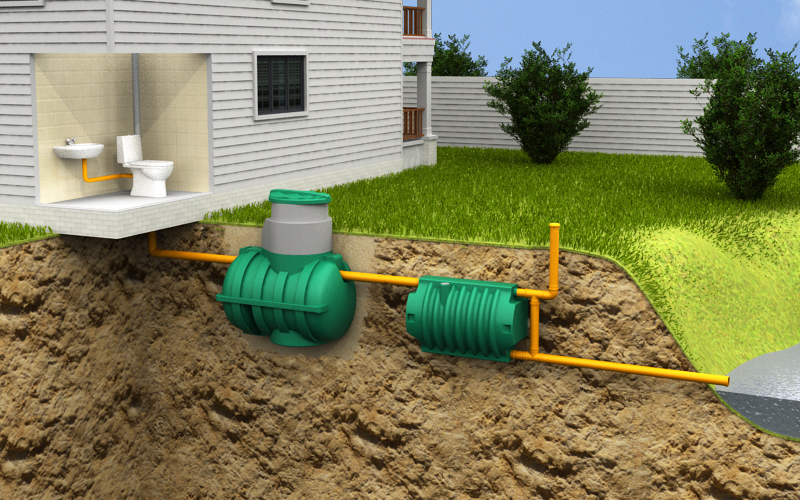

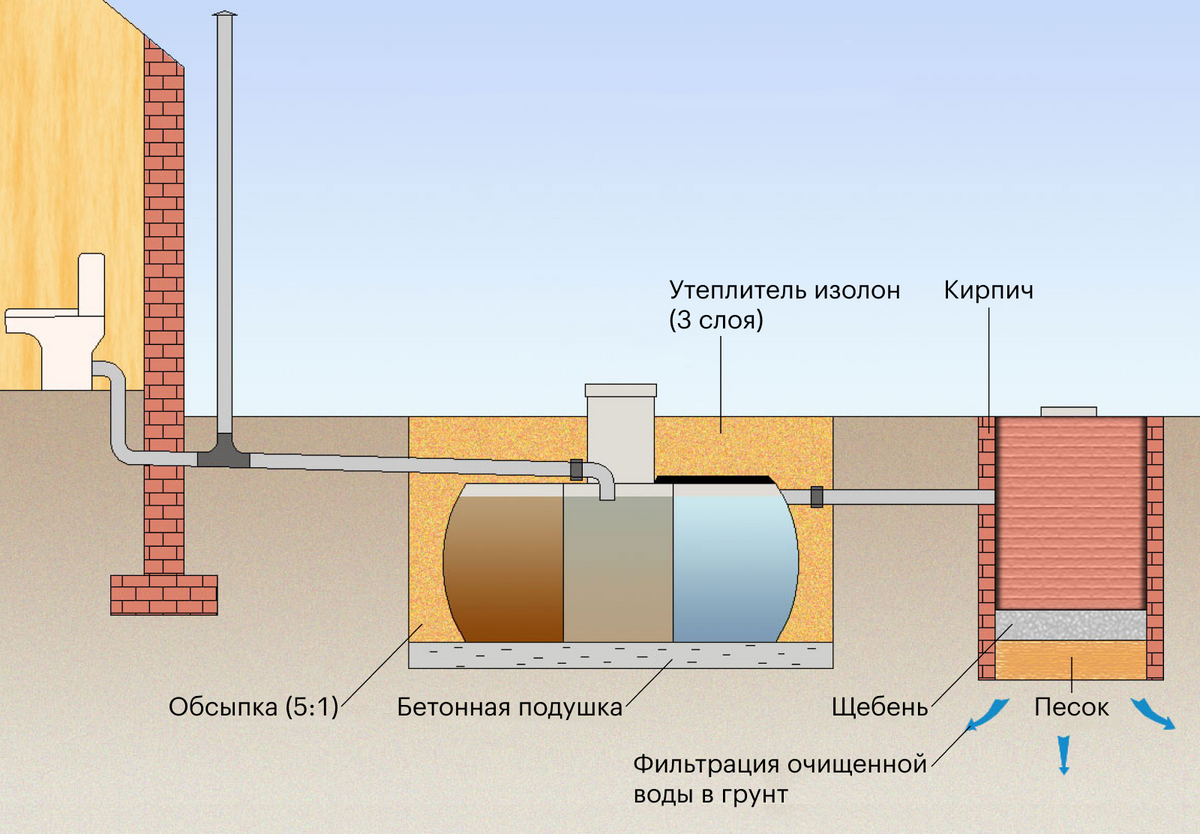

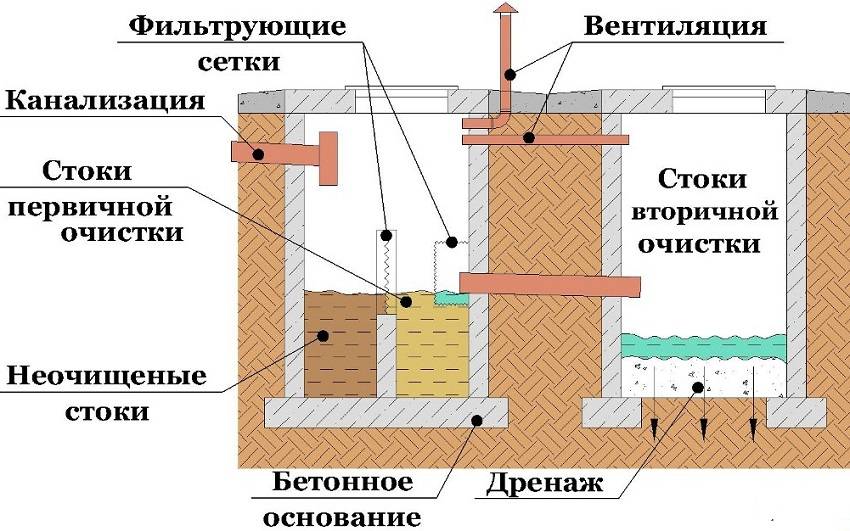

На основе переливных колодцев
Систему для оборудования двухкамерного септика можно приобрести в готовом виде или изготовить своими руками.
Септик состоит из двух емкостей, а принцип его работы таков:
- отходы поступают в первую емкость, имеющую герметичное дно;
- сточные воды отстаиваются — легкие элементы всплывают на поверхность, а твердые оседают на дне;
- оставшаяся посередине вода поступает через трубу во вторую емкость;
- здесь жидкость очищается, проходя через слои грунта, песка и щебня (про дренажные работы на дачном участке прочитайте в этой статье);
- очищенная вода выводится из резервуара;
- первая емкость очищается от загрязнения раз в 4-6 месяцев, при условии использования водопровода семьей из 5 человек.
Для оборудования очистной системы, необходимо соблюсти особые требования — на участке должен быть песчаный грунт и грунтовые воды не должны подниматься выше, чем на метровую высоту от дна резервуаров (видео про принцип работы септика Биотанк посмотрите здесь).
Со станцией для фильтрования
Данный тип сооружения требует достаточного количества места — порядка 30 квадратных метров, предназначенных для отвода воды.
Система состоит из 3 секций:
- в первой происходит отстаивание отходов;
- во второй — поступающие стоки перерабатываются аэробными бактериями;
- третья (распределительный колодец) — предназначается для вывода очищенной воды на подготовленное поле.
Место для вывода воды должно быть подготовлено особым образом — его площадь должна быть от 30 квадратных метров, а его поверхность должна быть на метр в глубину засыпано смесью щебня и песка.
Такая очистная система подойдет для участков, где уровень грунтовых вод не превышает трехметровую отметку от поверхности.
Биологическая очистка
Главными плюсами (отзывы владельцев про биосептик прочитайте здесь) этой очистительной системы являются ее независимость от энергообеспечения и автономность.
Состоит она из 4 секций, проходя через которые отходы очищаются, что происходит благодаря аэробным и анаэробным бактериям.
После прохождения очистки воду можно применять для технических нужд (направить в мини-водопад на даче, как сделать своими руками — написано здесь), поскольку степень чистоты жидкости достигает 98%.
Бактерии можно добавлять самостоятельно — просто высыпать их в сливные отверстия сантехники.
Эту систему можно устанавливать на любом типе грунта, она не требует особенных затрат на обслуживания, долговечна и подходит для обеспечения нужд большой семьи.
Искусственное удаление загрязнений
Такой септик отличается от системы автономной канализации со станцией бактериальной очистки стоков типом действующих бактерий.
К минусам системы относят необходимость ее подключения к электропитанию.
Это требуется для работы насосов, перекачивающих отходы и воздух, поскольку бактериям для эффективной работы поступление воздуха, просто необходимо.
Канализация со станцией искусственной очистки — самая дорогостоящая система, но и самая эффективная.
Она подходит для больших домов, где проживает немаленькое количество жильцов. Устанавливать ее можно на любом типе грунта, уровень грунтовых вод также не имеет значения.
Заключение
Данная статья дала исчерпывающий ответ на вопрос “Как провести автономную канализацию в частном доме?”. Как вы поняли, ее реализация невозможна без применения септиков, все виды которых мы рассмотрели, а также определили слабые и сильные стороны каждого из вариантов.
Рекомендуем также в комплексе использовать и микробиологические препараты, в преимуществе использования которых вы можете убедиться в дальнейшем на собственном опыте.
Приведенная информация касательного видов труб будет вам полезна во время закупки требуемого их количества. Перед принятием решения еще раз внимательно изучите нужный раздел статьи. Наши специалисты надеются, что приведенная здесь информация станет для вас полезной и поможет избежать ошибок.
