Чертеж крыши и расчет ее площади
Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:
Выбор угла наклона сторон
Выбор угла наклона кровельных скатов производится при учете таких критериев:
- В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
- При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
- Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
| Разновидность кровельного покрытия | Оптимальный уклон в градусах | Нюансы при укладке материала |
| Шифер | от 13 до 60 | При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова. |
| Черепица керамическая | От 30 до 60 | При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя. |
| Металлочерепица | Минимальный уклон — 15, максимальное значение не определено | |
| Битумный шифер | Минимальный уклон — 5 градусов, максимальный — не определен | От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие. |
| Стальная фальцевая крыша | Минимальное значение — 20 градусов. Максимального нет | |
| Черепица битумная | Минимальный уклон — 12 градусов, максимальный — не определен | Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером. |
Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа
Составление проекта
Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:
- Измерить параметры дома и выступа: высоту, ширину и длину.
- Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
- В зависимости от особенностей дома выбрать вид вальмовой кровли.
- Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
- Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
- Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
- Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
- На чертеже также должна быть обозначена стропила эркера.
- Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
- Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.
Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ
Обзор диванов для эркера со спальным местом в этой статье.
Как производится расчет площади?
Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.
Для расчета потребуются также такие данные:
- Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
- Длина ската, ее расчет производится от конька до края карниза.
- Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.
Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.
Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.
Эркерная вальма: особенности и разновидности
Классическая вальмовая кровля образуется четырьмя скатными плоскостями, сходящимися под наклоном к двум вершинам, соединенным коньком. Пара основных скатов имеет форму трапеции, пара боковых — форму треугольника.
Вальмовая крыша с эркером, несомненно, служит украшением дома и позволяет применять оригинальные интерьерные решения; вместе с тем, добавление в проект эркера усложняет конструкцию, она становится многоскатной. Скаты, пересекаясь, образуют внутренний угол, наиболее уязвимое место, в котором имеют привычку скапливаться атмосферные осадки. Угловое соединение называется ендовой, а крыша с подобным архитектурным элементом получила название яндовой кровли. Главным ее минусом считается сложность возведения. При проектировании увеличиваются требования к качеству расчетов; незначительные ошибки способны привести к снижению надежности и деформации кровли. Вместе с тем, вальмовая крыша может похвастаться следующими достоинствами:
Привлекательный внешний вид и возможность расширения жилого пространства — мансарды.
Ендова — место соединения скатов Источник board.infox.by
- Долговечность и устойчивость к ветровым и дождевым нагрузкам. Чем меньше наклон скатов, тем более обтекаемой становиться форма и меньшая нагрузка приходится на стропильный каркас.
- На такой кровле органично смотрятся большие свесы, обеспечивающие защиту фасадных стен от дождевой влаги.
- Благодаря отсутствию фронтонов нагрузка кровельной системы на стены и основание жилья распределяется равномерно.
Помимо классической, существуют и другие разновидности вальмы, каждая со своими особенностями стропильной конструкции и возможностями обустройства эркера:
Шатровая. Скаты сходятся в одну точку и образуют многогранную пирамиду. Конек отсутствует; вместо него формируется более сложный в реализации коньковый узел. Шатровая крыша используется для эркеров небольшого размера, которые приобретают вид декоративных башенок, пристроенных к дому. Она смотрится наиболее органично.
Шатровая конструкция Источник yandex.ru
- Ломаная (мансардная) вальма. Самая сложная в реализации конструкция, в которой скаты на определенной высоте меняют угол наклона (на меньший); количество отдельных плоскостей удваивается с четырех до восьми. Ломаная вальма обеспечивает максимум подкровельного пространства и хорошо подходит для обустройства эркера, значительно выступающего за плоскость фасада.
- Полувальмовая. На боковом (треугольном) скате имеется вертикальный фронтон, в котором удобно устроить окно. Распространены двускатные (голландские, с укороченным треугольным скатом и фронтоном) и четырехскатные (датские, фронтон завершается торцевым скатом) полувальмовые кровли. В зависимости от устройства, полувальму можно совмещать с эркером.
Полувальма Источник viksar.ru
Как посчитать площадь эркера
Для измерения площади эркера применяют следующие инструменты:
- линейка – наименее точное измерительное приспособление, дающее большие погрешности;
- рулетка – подходит для измерения небольших площадей;
- лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.
Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.
Дальнейшие действия таковы:
- Измерить все стороны.
- Выполнить чертеж, отметить на нем полученные данные.
- По формулам вычисления площадей произвести подсчеты для простых фигур.

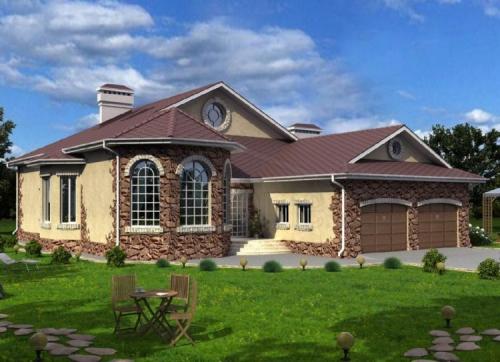

Крыша одноэтажного дома с эркером. Дом с эркером — идеи дизайна и обзор самых красивых вариантов применения архитектурного элемента (120 фото)
Начать, я думаю, нужно с пояснения, что же такое эркер. Многие, при выборе конструкции для будущего дома даже не рассматривают различные вариации, хотя они, как правило, очень интересны. Именно поэтому нужно начать с определения этого непонятного слова, ведь многие не знают, что оно значит. Итак, эркером называется выпирающая на внешней части стены постройки, которая образует дополнительное, иногда даже используемое пространство.
Если посмотреть фото дома с эркером, то можно заметить, что это достаточно интересная технология. Проекты домов с эркером делаются, конечно же, профессиональными архитекторами.
Само слово «эркер» происходит от немецкого языка и в дословном переводе обозначает «Настенный выступ». Эта деталь очень сильно меняет внешний вид постройки.
Эркер подходит далеко не всем. Это, скорее, дело вкуса. Многие предпочитают эркер потому что это комфортно и придает ощущение изысканности.
Где располагается эркер
Одноэтажный или двухэтажный дом с эркером – не важно. Главное то, что эта деталь может быть расположена в абсолютно любой стороне помещения, а также их может быть несколько

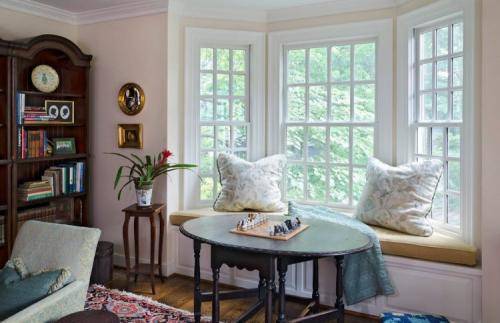

Что касается внутренней части помещения, тут все также хорошо. Элемент будет сочетаться с любой зоной жилья, будь то кухня, спальня или другая комната.
Вы, наверное, зададитесь вопросом – «Почему же эта технология со временем не теряет свою популярность?».
Дело в том, что в этом архитектурном сооружении удачно сочетаются два важнейших фактора: создание внутреннего уюта и улучшение внешнего вида помещения.
Прямоугольные эркеры
Прямоугольные эркеры самые популярные и часто используемые. Они очень просты при возведении. Обустройство пространства во внутренней части тоже не доставляет трудностей и не заставляет особо трудиться.
Не думайте, что «простой» — значит примитивный. Дома с прямоугольным эркером, как правило, могут выглядеть даже лучше, чем дома с наиболее сложными конструкциями.

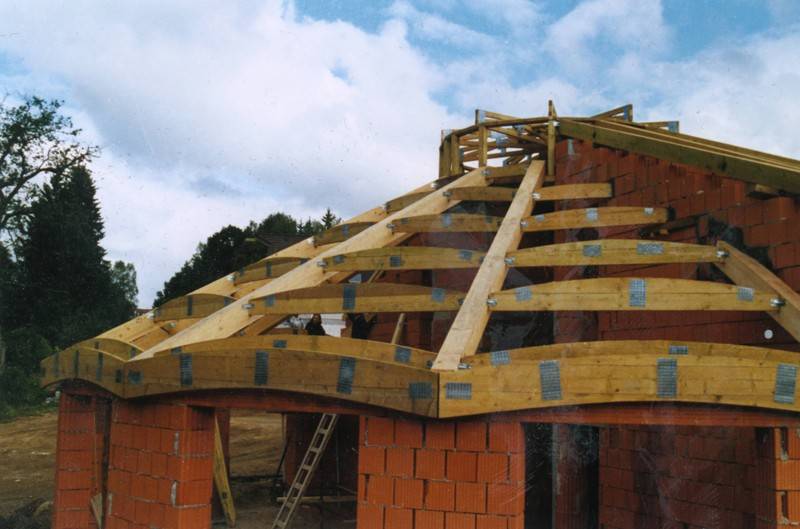

Полукруглые эркеры
Полукруглые эркеры наиболее часто возводятся высококвалифицированными профессионалами своего дела. Без специальных модернизированных технологий сделать ничего не получится. Будет очень сложно контролировать точность расположения поверхностей.
Многогранный эркер
Многогранный эркер имеет форму, чем-то напоминающую призму, примыкающую к постройке. Может иметь неограниченное количество углов.
Такой внешний вид очень подходит для остекления в виде панорамы, потому что любая грань будет представлена в виде отдельного окна.
Если различать по возможности совмещать этот элемент с другими, тот тут список может быть действительно неограниченным:
Эркер существует и для одноэтажных домов, и для многоэтажных. Причем количество этажей эркера может отличаться от общего количества этажей в помещении. Бывают такие многоэтажки, где деталь достигает примерно половины строения. Такие постройки выглядят очень оригинально.

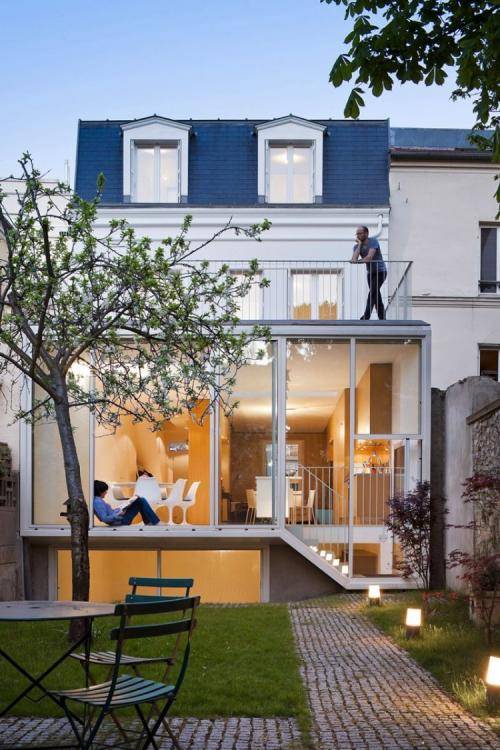

Эркер может скомпоноваться с балконом
Обычный выступ уже привлекает к себе внимание, но если над ним расположить еще и балкон, то это привлечет еще большее внимание людей, а также приведет их в шок от Вашего вкуса и оригинальности
Дом с эркером и мансардой может встречаться достаточно часто. Жилые помещения, которые располагаются в части чердака помогут предельно правильно использовать внутреннее пространство, находящееся под кровлей.
Помните, что разновидностей по комбинированию может быть очень много, можете посмотреть фото домов с использованием этой конструкции, а уже исходя из просмотра решить, нужна ли Вам эта технология.
Если не нужна, то тут все очевидно, можно просто о ней забыть. Если она подходит Вам, то нужно ответственно отнестись к этому.
Посмотреть проекты, которые можно найти в интернете, еще раз прочитать и проанализировать приведенную выше информацию, а также ознакомиться с различными чертежами из интернета.

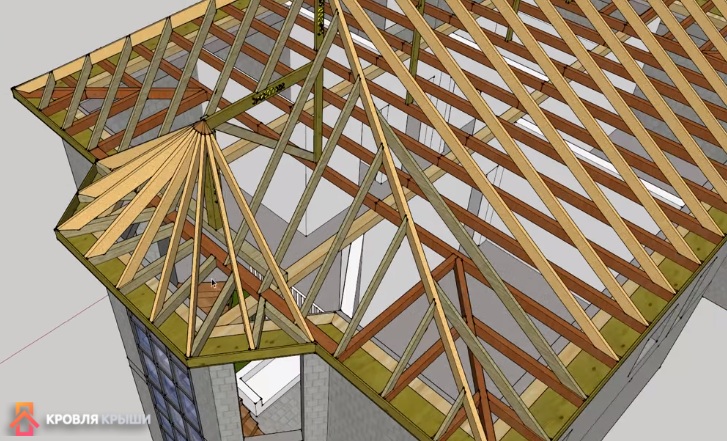

Как правильно сделать стропила на эркере. Схема стропильной системы вальмовой крыши
Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.
Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.
Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.
Схематическая конструкция вальмовой крыши
Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.
В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.
В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

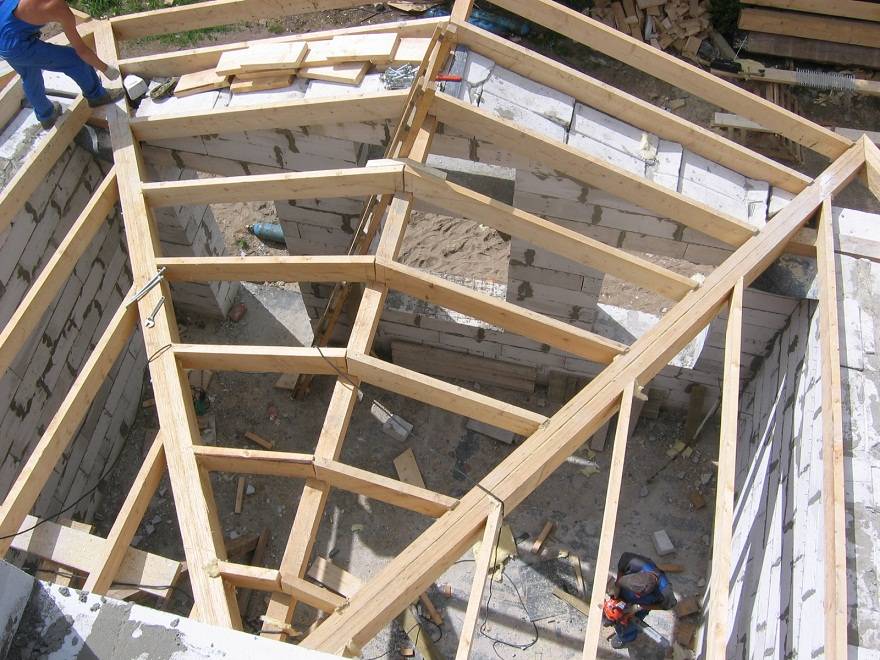

Стропильная система дома с вальмовой кровлей
Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.
Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.
По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.
Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши
Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.
Что называется кукушкой
Вы наверняка не раз видели дома, выделяющиеся тем, что у них на крыше имеется выступ – небольшая отдельная конструкция с двухскатной крышей. Внешне она несколько напоминает старые часы с кукушкой – отсюда и появление ее названия. Особенно гармонично кукушки смотрятся в двухэтажных домах из бруса, делая их уютными и неповторимыми.
Преимущества и недостатки домов из бруса с кукушками
Основные достоинства проектов жилых домов с кукушками выглядят следующим образом:
- возможность задействовать дополнительный объем мансардного помещения;
- кукушки – еще один эффективный источник естественного освещения;
- их наличие позволяет придать дому оригинальный внешний вид и открыть целый ряд возможностей в дизайне интерьера
Не забудем и про некоторые нюансы:
- наличие в проекте дома из бруса кукушки сказывается на увеличении трудоемкости кровельных работ;
- отсюда повышение требований к квалификации работников, увеличение стоимости дома;
- кукушка при неправильном подходе может стать слабым местом крыши и причиной появления протечек и связанных с ними неприятностями
Кукушка или мансардное окно?
Дополнительное освещение мансарды можно осуществить за счет устройства мансардного окна. По сравнению с кукушкой, такой подход дешевле, но не приведет к увеличению объема помещения, зато он проще в реализации. Еще один нюанс: придется как-то решать вопрос с очисткой такого окна от снега. Часто кукушку в доме из бруса делают над выходом лестницы на второй этаж (мансарду) – чтобы не упираться головой в потолок.
В заключение статьи
Многие делают именно с кукушками – спрос на проекты с таким архитектурным элементом неизменно высок. Вы наверняка встретите их в каталогах других больших и не очень строительных фирм, занимающихся возведением деревянных загородных домов «под ключ». Останется лишь решить для себя: перевешивают ли в вашем случае плюсы устройства кукушки, или минусов все-таки больше, и от нее лучше отказаться в угоду простоте и меньшей стоимости.
Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса. | |
Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.
Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.
«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:
- Двухскатная. При кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
- Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
- Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
- Арочная. Конструкция с часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы
Это интересно: Как сделать теплицу из оцинкованного профиля — рассказываем детально
Чертеж стропильной системы конструкции
Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:
- Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
- Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
- Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
- Нарожники – короткие доски, опирающиеся на каркас вальм.
- Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.
Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.
Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:
- Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
- Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
- Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
- Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
- Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
- Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
- Подкосы. Располагаются под наклоном к стропильным ногам.
Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.
Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.
Разнообразие типов устройства
Встречаются более усложненные типы вальмовой кровли. Они отличаются вариативностью и конструктивностью исполнения. Как правило, к основной стропильной системе примыкает дополнительная. Изменяя архитектуру крыши, дополнительный элемент выполняет свои функции.
С эркерами
Эркеров может быть несколько. Располагаются с любой стороны здания. Придают зданию интересный вид, многомерность.
Эркеры разные по форме:
- прямоугольные;
- полукруглые;
- многогранные.
Разные по этажности:
- одноэтажные;
- многоэтажные;
- с балконом;
- мансардой.

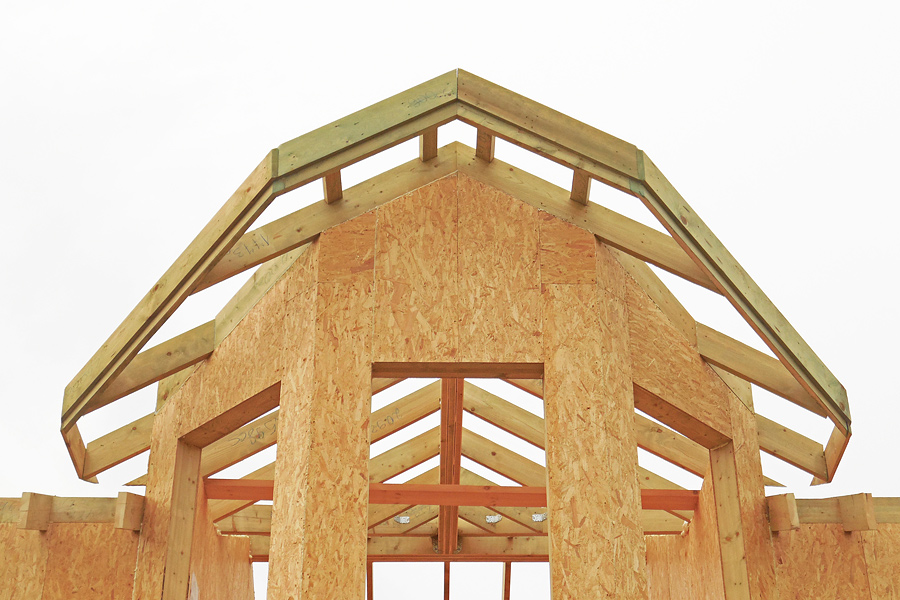

Стропильный конструктив эркера примыкает к основной крыше.
Фото вальмовой крыши с эркером:
С кукушкой
Архитектурная часть кровли, представляющая собой небольшой выступ. Названа за сходство с часами, из которых вылетает птичка.
Выполняет декоративную, функциональную задачу:
- увеличивает полезное пространство чердачной зоны;
- организовывает естественное освещение;
- делает дизайн дома более интересным.
Имеет разную форму крыш:
- односкатная;
- двускатная;
- арочная;
- вальмовая.
У «кукушки» своя стропильная система, соединенная с конструкцией главной крыши. Стыки покрытия нужно герметизировать тщательно.
Г, Т и крестообразная
Две двускатные крыши врезаются друг в друга. Строится конек формой буквы Г, Т, креста, на который устанавливаются стропильные ноги, опирающиеся на мауэрлат. На стыке крыш стропила соединяются.
Трехскатная
Такой тип кровли можно встретить на пристройках к дому, эркерах. В редких случаях на самом доме, например, одна стена полностью из панорамного остекления.
С фронтоном
Фронтон позволяет изменить направление, высоту, угол ската. Служит дополнительной опорной точкой стропильной системы. Распределяет весовую нагрузку крыши на стены. Придает кровле дополнительный уровень жесткости.
Ограничение между двумя скатами кровли бывает разной формы:
- килевидное;
- лучковое;
- полукруглое;
- прерванное;
- разорванное;
- самцовое;
- трапециевидное;
- треугольное.
Стропильная система состоит из:
- фронтонных стропил;
- коньковых прогонов;
- балок перекрытия;
- затяжек;
- стоек.
С ендовой
Ендовые крыши — сложной формы. Много плоскостей, соединенных под разными углами, образуют выступы — слуховые окна. Имеют резкие внутренние углы стыков сторон кровли — ендовы.
Стропильная система более сложная, в отличие от классической вальмовой крыши. В самой широкой части стропильную ногу ендовы подпирают укосиной, снизу ставят подпорку. Обрешетку усиливают по разной технологии, в зависимости от типа кровельного покрытия.
Усилению стоит уделить предельное внимание. Осадки скапливаясь создают дополнительную нагрузку на стыки скатов
С балконом
Балкон может присутствовать абсолютно на любом типе крыши. Технологии, современные материалы позволяют воплотить любую архитектурную задумку. Особенно прост, эргономичен балкон или терраса при голландской полувальмовой.
С окном
Оконные системы вальмовых крыш доступны в многообразии вариантов. Оконная промышленность способна создать конструкцию любой сложности: от классических мансардных, до оконных систем на всю кровлю.
Вертикальное остекление возможно в разных вариациях
- с боковыми стенами и без них и фронтоном в плоскости здания;
- с боковыми стенами и фронтоном вне плоскости здания.
Популярны небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости.
С козырьком
Козырек служит укрытием входной зоны, крыльца. К основной части крыши примыкает стропильная система козырька. Чаще всего делают односкатные, двускатные, трехскатные козырьки.
Многоуровневая сложная
Представляет собой сложную комбинацию из разных конструкций и видов вальмовых крыш. Имеет разные уровни линий конька, стыков и наклон скатов.
Ассиметричная
Не симметричен хотя бы один скат. Он может быть как отличной от параллельного ската длины, так и располагаться под другим углом. Удлиняют один скат при примыкании гаража, пристройки к основному зданию. Таким образом, размещают под одну крышу.
С неправильной диагональю
Диагонали крыши неравны друг другу. Разные формы, длины боковых частей кровли смещают стропильную группу по диагонали.
