Как сделать Ленточный фундамент под каркасный дом своими руками: пошаговая инструкция

Полезные советы профессионалов

Типы оснований

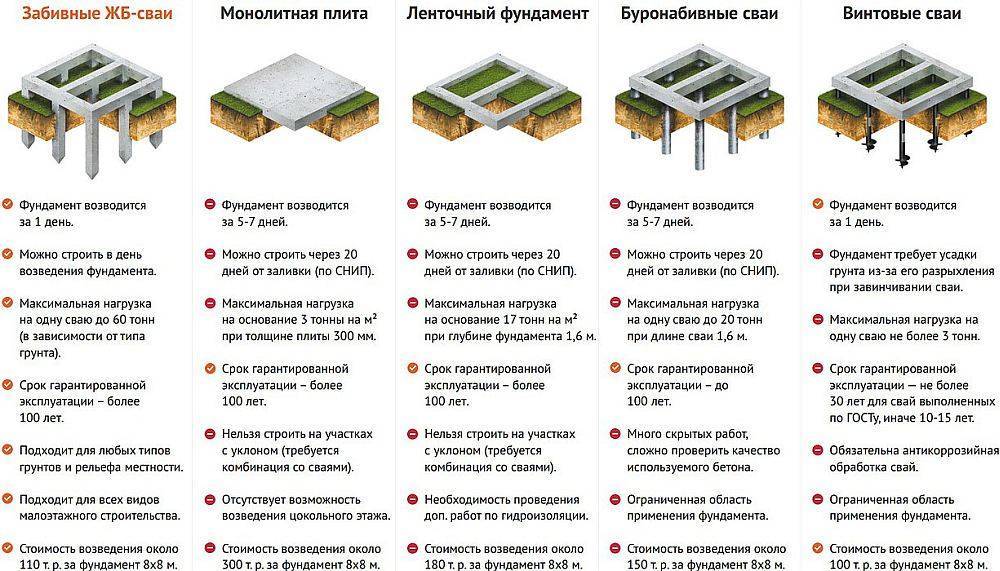

Какой вид фундамента выбрать?

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Как построить стены каркасного дома своими руками: пошаговая инструкция

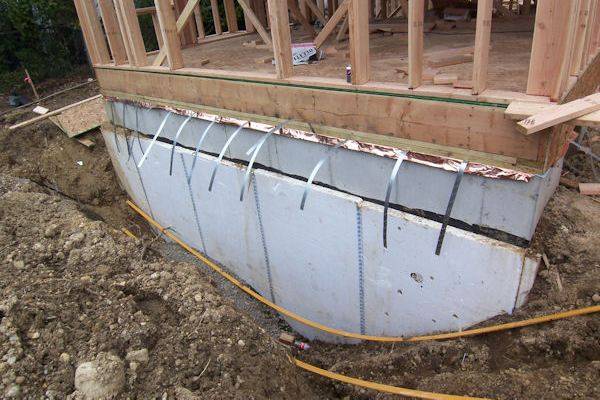

Способы утепления фундамента

Способы утепления и изоляции фундамента дома от сырости и холода из грунта разделяют на такие группы:

  • Утепление и изоляция по наружным стенам;
  • Утепление и изоляция по внутренним стенам.

Утепление и изоляция фундамента Более эффективным вариантом является утепление фундамента по наружным стенам. Делать это лучше всего сразу после возведения фундамента, до начала установки каркаса дома. Утепление фундамента по наружным стенам осуществляется следующими способами:

  • Засыпным. Осуществляется путём засыпания сыпучих строительных абсорбирующих материалов (щебня, керамзита, песка и т.д.) в траншею, проделанную со всех наружных сторон фундамента. Эти материалы хорошо отводят влагу, чем предотвращают разрушение фундамента, и являются хорошим барьером от холода.
  • Креплением плит из пенопласта. Осуществляется плитами из пенополистирола (пенопласта), которые крепятся к фундаменту клеем либо мастикой. Пенопласт, имеющий свойство сохранять тепло, обеспечивает довольно высокую теплоизоляцию. Но у него есть один существенный минус — его едят грызуны. Для защиты от них поверх пенопласта надо ставить сетку.
  • Креплением плит из пеноплекса. Пеноплекс — материал, похожий на пенопласт, но более экологичный и крепкий. Он не деформируется и его не едят грызуны. Пеноплекс специальным клеем или битумной мастикой можно клеить прямо на фундамент.

Этот способ позволяет повысить температуру в подвале и убрать излишек влаги. Но внутренняя изоляция не защищает фундамент от воды в грунте и температурных перепадов.

https://youtube.com/watch?v=Ml-JiqFwabA

Технология возведения заглубленного ленточного фундамента своими руками: пошаговая инструкция

Для того чтобы правильно смонтировать заглубленный фундамент ленточного типа необходим правильный расчет материалов, разметка территории и учет геологических особенностей грунта. Сначала готовится проект будущего сооружения, чтобы избежать проблем эксплуатации его в будущем.

Разметка и земляные работы для заглубленного ленточного фундамента

Разметка участка осуществляется согласно намеченному ранее плану. Для этого используются колья и шнур. Что касается земляных работ, то они имеют такие особенности проведения:

  • если здание будет иметь небольшую площадь, то справиться с ними можно самостоятельно;
  • так как в траншее будет устанавливаться опалубка, ее ширину увеличивают на 10 см с обеих сторон от разметки.

На дне ямы нужно уложить полиэтиленовую пленку, которая служит гидроизолирующим слоем.

Песчаная, гравийная подложка

Подушка из песка и гравия позволяет качественно выровнять основание для последующей заливки ленточного фундамента и отвести влагу от него. Толщина слоя каждого материала составляет 20 см. Сначала на дно укладывается песок, увлажняется и хорошо трамбуется, далее, укладывается гравий, а потом еще один слой песка (5 см). Если он будет хорошо утрамбован, то на нем не будут оставаться никакие следы.

Опалубка заглубленного ленточного фундамента

Опалубку для заливки ленточного заглубленного основания изготавливают их деревянных обрезных досок. Ее собирают рядом с траншеей, а потом опускают в нее. Конструкция должна быть выронена по вертикали и горизонтали. Для сохранения формы ее внутреннюю часть укрепляют распорками-поперечинами, а снаружи — опорными брусками.

Опалубка должна выдерживать нагрузку бетонного раствора. После застывания бетона ее можно разобрать. Чтобы сделать это быстро, перед укладкой раствора стенки конструкции смазывают машинным маслом или устилают клеенкой. Можно применить несъемный вариант. Инструкция по монтажу такая:

  1. На углах траншеи с наружной стороны вбивают колья. Направляющие элементы должны возвышаться над уровнем грунта на полметра.
  2. Соединение кольев шнуром. Он задает направление стенок опалубки.
  3. Сборка конструкции. Доски нарезают на равные фрагменты и соединяют их гвоздями. Шляпки крепежей должны находиться на внутренней стороне изделия, чтобы не мешать во время его разборки.

Нельзя, чтобы вертикальные и горизонтальные части опалубки смещались по уровню или по отношению друг к другу.

Армирование

Для армирования заглубленного ленточного фундамента используют гладкие и рифленые стальные стержни. Первый вариант устанавливается вертикально, а второй укладывается горизонтально. Каркас делает основание прочным и устойчивым к внешним влияниям. Для соединения элементов между собой применяют вязальную проволоку. Если толщина прутьев большая, то для их фиксации требуется сварка.

На форму конструкции влияет степень нагрузки на сооружение. Стандартом считается применение 2 вертикальных и 2 горизонтальных каркасов. Металл на грунт укладывают так, чтобы он не касался грунта. Расстояние между ним и землей не менее 5 см. Это позволит предупредить коррозионные процессы.

Заливка заглубленного ленточного фундамента

Укладку бетонного раствора осуществляют непрерывно. Если после первой заливки до последующей прошло больше 24 часов, то придется ждать полного высыхания предыдущего фрагмента, а на этой уйдет 28 дней.

Для равномерного распределения смеси ее укладывают с нескольких точек. В первые 10 суток после завершения работ ленточный фундамент периодически поливают водой, чтобы влага не уходила из бетона слишком быстро. В противном случае основание растрескается. Опалубку разрешается снять через 10 дней.

Гидроизоляция и утепление заглубленного ленточного фундамента

Гидроизоляция заглубленного фундамента бывает вертикальная или горизонтальная. Для ее проведения применяются такие материалы: рулонный рубероид, жидкая пропитка. Оба варианта лучше комбинировать. Пропитка не дает бетону впитывать влагу.

В качестве утеплителя применяют экструдированный пенополистирол, который крепится с внешней стороны заглубленного фундамента.

Обратная засыпка заглубленного ленточного фундамента

Так как после устранения опалубки остаются пазухи, их засыпают. Для этого подойдет грунт или песок. Если в составе засыпки присутствует глина, ее не используют. После этого с внешней стороны фундамента обустраивается отмостка: она не даст дождевой воде проникать под основание.

Виды ленточного фундамента по глубине заложения

Каркасный дом на винтовых сваях

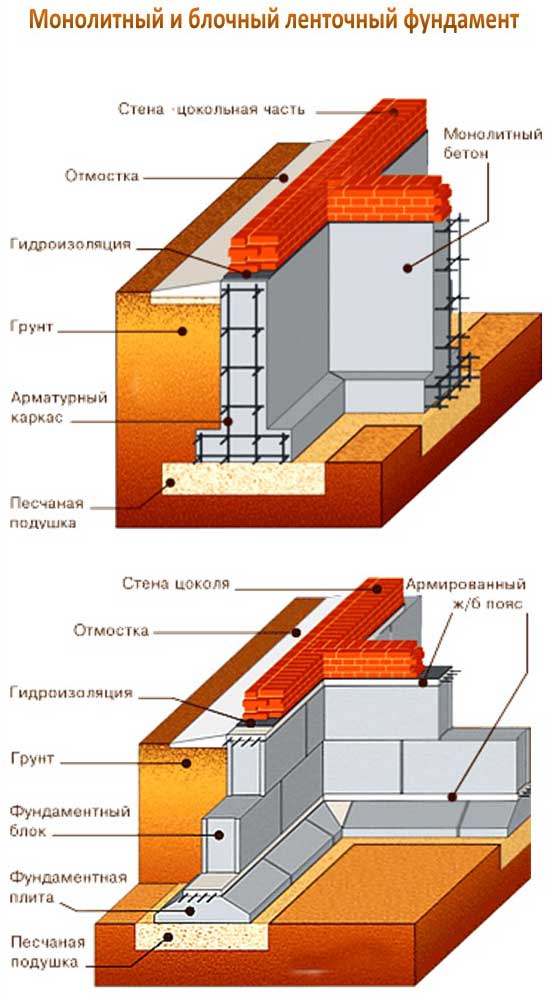

Разновидности ленточного фундамента

Основные характеристики и область применения ленточного фундамента различаются в зависимости от степени его заглубления, технологии возведения и используемых материалов.

Мелкозаглубленный

Для легких конструкций жилых домов используют мелкозаглубленный ленточный фундамент (глубина до 70 см.). Более массивные постройки из камня или кирпича, а также намерение устроить полноценное подвальное помещение, не позволят вам сэкономить и потребуют устройства заглубленного фундамента (глубина вычисляется по формуле: глубина промерзания грунта+30 см.).

Заглубленный

Заглубленный фундамент, конечно, является более прочным и менее подвергается деформации из-за пучения грунта. Однако требует большого количества материалов и трудоемких работ по возведению.

Устройство ленточного фундамента любого типа лучше всего проводить в теплое время года, так как есть потребность в рытье котловины, а с промерзшим грунтом работать довольно проблематично.

Каркасный дом своими руками. Пошаговая инструкция строительства

Каркасные конструкции приобретают все большую популярность в области строительства домов

Фото каркасных домов, проекты которых разработаны проектирующими организациями, наглядно демонстрируют уровень профессионализма проектировщиков. В сети предлагается много роликов о том, как построить каркасные дома своими руками.

Подготовка и разметка участка под строительство

Разметка участка под фундамент

Как строится каркасный дом своими руками? Для ознакомления с технологией строительства рекомендуется к просмотру видео-урок.

Закладка фундамента каркасного дома: инструкция

3D-схема обустройства столбчатого фундамента

С помощью буровой установки (мотобура) или лопаты роются ямы для столбчатого фундамента. Устанавливается опалубка, прокладывается гидроизоляция и устраиваются столбы из кирпича. Для гидроизоляции можно использовать рубероид или пленку.

Столбчатый фундамент с бетонным ростверком

Ознакомится с проведением работ по строительству фундамента можно из видео «Как построить каркасный дом своими руками».

Обвязка фундамента каркасного дома: пошаговая инструкция

Каркасный дом можно построить за два месяца

Наглядно ознакомиться с осуществлением обвязки фундамента можно из видео «Каркасные дома своими руками».

Устройство пола каркасного дома своими руками: пошаговая инструкция

Схема обустройства пола каркасного дома

Поверх утеплителя укладывают пароизоляционную пленку и только после этого застилают пол осб-плитами. Помимо плит можно использовать фанеру или доску.

Обрешетка деревянного каркаса дома на свайном фундаменте

Многочисленные фото каркасного дома своими руками с поэтапной фиксацией работ помогут детально разобраться в монтаже.

Устройство стен каркасного дома

Обустройство пола и стен каркасного дома

Элементы конструкции стены каркасного дома

Установка стен каркасного дома

Чтобы подробно ознакомиться с тем, как сделан каркасный дом своими руками, используйте фото- и видео-материалы данной тематики.

Монтаж внутренних перегородок и потолка

Надежная фиксация элементов каркаса обеспечит прочность всей конструкции дома

После этого поверхность всех стен с наружной или внутренней стороны зашивается осб-плитами. Это придаст окончательную жесткость всей конструкции каркаса стен.

Схема обустройства мансарды в каркасном доме

Обустройство потолка с использованием гидро- и пароизоляции, а также с применением минеральной ваты в качестве утеплителя и звукоизолятора

В качестве дополнительной помощи используйте фото этапов строительства каркасного дома своими руками.

Устройство крыши

Двускатная конструкция — популярное решения для обустройства крыши каркасного дома

Каркас дома обшит ОСБ-плитами с внешней стороны

Для кровельного покрытия можно использовать металлочерепицу или плиты профнастила. Этот материал легок в монтаже, имеет небольшой вес и доступную стоимость. К тому же такая крыша всегда будет иметь привлекательный вид.

Более подробно ознакомиться с методикой устройства крыши можно, отыскав в сети видео «Как построен каркасный дом».

Устройство утепления каркасного дома своими руками: пошаговая инструкция

Расстояние между стойками каркаса должно быть чуть меньше ширины утеплителя

Статья по теме:

Далее производят внешнюю отделку дома. Это может быть штукатурка, обшивка стен вагонной доской или сайдингом. Наиболее приемлемым для отделки является виниловый сайдинг, так как он легко монтируется и способен длительное время защищать стены от внешних атмосферных явлений.

Облицовка сайдингом — хорошее решение для финишной отделки каркасного дома

Инструкция к фундаменту

Строим каркасный дом своими руками поэтапный показ строительства

Каркасно щитовой дом своими руками сделать очень просто. Легкость его строительства еще не означает, что такая конструкция будет ненадежной. Дома этого типа сейчас могут конкурировать с прочими домами, сделанными по другим технологиям. Огромный плюс такого каркасного дома заключается в том, что он экологически безопасен.

Следуя инструкции, можно легко провести строительство каркасного дома своими силами. Перед началом строительства, конечно же, не забудьте исследовать выбранный вами участок земли и получить разрешение на стройку вашего первого такого дома. Каркасный дом своими руками пошаговая инструкция покажет, как правильно сделать дом такого типа.

Кроме всего прочего, устройство утепление дома также будет рассмотрено. Утепление и технология его устройство по сложности не превышает этапы сборки дома. Отделка также немаловажна. Выше первого этажа здание редко возводится. Максимум – создание второго этажа. Показ проводят по всему сооружению. Крыша также может быть изготовлена вами.

Каркасные дома очень легкие, и поэтому для них не нужен монументальный фундамент. Для таких строений оптимальным будет выбор свайно винтового первого фундамент . Однако помните о том, что такой фундамент исключает подвал. Такой фундамент можно проложить за сутки. Для него не нужна спецтехника, и у него отличная несущая способность. Кроме этого, он довольно недорого стоит, что является плюсом самостоятельного строительства.

Для каркасного дома Вы можете выбрать обычно 4 вида фундамента:

  1. Ленточный
  2. Столбчатый, кирпичный
  3. Столбчатый, металлические сваи
  4. Столбчатый, асбестовые трубы с наполнением

Для такого фундамент неважно, в какую погоду делается его сборка. Однако учтите: если почва имеет примеси глины, то закладывать фундамент лучше всего тогда, когда солнечная теплая погода. Сверить землю для строительства вам придется под углом 90 градусов

Сверить землю для строительства вам придется под углом 90 градусов

Если вы считаете, что вам будут нужны сваи большого диаметра, то в таком случае вам придется задействовать спецтехнику для установки фундамент. Если сваи маленького диаметра, то такая техника вам будет не нужна. Так даже легче будет выставить одинаковый уровень фундамент при строительстве

Сверить землю для строительства вам придется под углом 90 градусов. Если вы считаете, что вам будут нужны сваи большого диаметра, то в таком случае вам придется задействовать спецтехнику для установки фундамент. Если сваи маленького диаметра, то такая техника вам будет не нужна. Так даже легче будет выставить одинаковый уровень фундамент при строительстве.

  1. Перед завинчиванием свай сделайте разметку участка.
  2. Подготовьте его к строительству фундамент – поверхность обязательно должна быть ровной.
  3. Очертите периметр.
  4. После этого в углах проведите установку арматурных прутов. Их длина не должна превышать пятидесяти сантиметров.
  5. Натяните между ними веревку. Шпагат для этих целей тоже подойдет. Это поможет вам понять, насколько точную вы провели разметку.
  6. Потом установите приготовленные сваи. Глубина установки должна быть не меньше 50 см. То, насколько глубоко вам удастся установить сваи, в первую очередь зависит от того, грунт какого типа на вашем участке. Расстояние между сваями должно быть примерно один метр.
  7. После того, как все сваи будут установлены, их нужно подрезать до того уровня, какой вы посчитаете необходимым. На завершающем этапе проводится бетонирование стволов. На них же проводится монтаж оголовков.
  8. Главный нюанс при работе со сваями – устройство не должно производиться повторно. Такая установка нарушит грунт, который был утрамбован. Используйте схему, чтобы лучше понять принцип устройства. Как выглядят этапы работы со сваями и установка фундамент, смотрите на видео.

Ее делают из брусьев такого размера:

Перед тем, как класть брусья, смажьте верхнюю часть свай мастикой, и после этого наложите на них рубероид в два слоя. Это нужно для того, чтобы обеспечить гидроизоляцию. Обработайте брусья антисептиком, и установите на сваи. Такая сборка делается по всему периметру основания. Стыки углов усилит установка уголков из металла. Их необходимо будет закрепить гвоздями. Крепежными винтами зафиксируйте обвязку на основании. Брусья вам будет нужно уложить в специальные пазы и привинтить их. На обвязку кладите доски таким образом, чтобы они перекрыли те места, где соединялись брусья. Туда позже будет монтироваться стойка каркаса. Не забудьте о том, что доска тоже должна быть обработана антисептиком. На видео показано, как правильно делать обвязку сборка.

Материал для фундамента

Выбор материала – важная часть, та как от его качества и прочности зависит срок службы не только основания, но и самого возведения. Так, различают материала: бетонный, железобетонный, кирпичный.

  • Бетонный: получается крепким и уверенным. Обычно закладывается на песочных или скалистых грунтах, а если земля глиняная – бетон может треснуть.
  • Железобетонная основа – дешевая и износостойкая. Благодаря железобетону можно легко смонтировать монолитную базу со сложной конфигурацией.
  • Кирпичный: не закладывается ниже уровня земли, иначе может разрушится после мороза или проникновения влаги. Таким образом, кирпич для основания может использоваться сугубо для надземных фундаментальных элементов или цоколя.

Параметры выбора фундамента

Существует большое количество видов фундамента. Они различаются по трудоемкости, срокам монтажа, стоимости. Любой застройщик хочет сократить время строительства и затраты, но есть минимальные требования по прочности и надежности, которых следует придерживаться.

От чего зависит выбор типа фундамента

Архитектор при выборе фундамента для каркасного дома в обязательном порядке учитывает следующие условия:

  • размеры дома и его конфигурацию;
  • материал стен – так, бетон, газобетон или кирпич при подвижках легко трескаются;
  • вес здания с мебелью и оборудованием, ветровые и снеговые нагрузки;
  • динамические нагрузки – количество посетителей и их возможную деятельность (танцы, занятия спортом), работу механизмов и т. д.;
  • рельеф участка;
  • состав грунтов под фундаментом – это главный параметр.

Если остальные параметры можно вычислить на бумаге или найти в справочнике, то рельеф участка и состав грунтов определяются исключительно путем специальных инженерных геодезических и геологических исследований.

Рельеф отображается на топографическом плане местности. Для получения плана бригада геодезистов осуществляет топографическую съемку участка специальными приборами. На основании съемки строится цифровая модель рельефа. Туда же заносят данные о строениях и сооружениях на участке, растительности, наземных и подземных коммуникациях.

Состав грунтов определяется геологическими исследованиями. Геологи бурят одну или несколько скважин, в зависимости от площади здания. Глубина скважин зависит от этажности и предполагаемого веса строения, а также от самого грунта – геологи стараются дойти до твердых пород.

Особенности почвы под фундаментом

По плотности грунты можно разделить на следующие категории:

  • скальный – самый надежный вариант, тут можно вообще обойтись без фундамента;
  • гравийный, песчано-гравийный, песчаный без примеси глины – не сжимается, не вспучивается, грунтовые воды чаще всего расположены глубоко;
  • глинистый – обычно насыщен влагой, поэтому при замерзании вспучивается;
  • торф – строить на торфе опасно, он проседает, вспучивается и так далее.

Торф либо выбирают на всю глубину залегания, либо проходят сваями до твердых пород.

Очень важная характеристика почвы – глубина промерзания. Промерзание водонасыщеных грунтов ведет к их вспучиванию, поэтому глинистую почву, как правило, выбирают на глубину промерзания и замещают песчано-гравийной смесью. Водопроводные трубы также прокладывают ниже глубины промерзания.

Наличие грунтовых вод, их уровень и сезонность учитывают при возведении фундаментов глубокого залегания. При высоком уровне грунтовых вод подвалы не делают, поскольку любая гидроизоляция со временем дает течь.

Если же подвал жизненно необходим – закладывают глубокую дренажную систему вокруг фундамента. Если рельеф не позволяет воде уходить самотеком, устанавливают насосы для принудительной откачки воды. Кроме того, от уровня грунтовых вод напрямую зависит выбор системы локальной канализации.

Материал для фундамента

Выбор материала – важная часть, та как от его качества и прочности зависит срок службы не только основания, но и самого возведения. Так, различают материала: бетонный, железобетонный, кирпичный.

  • Бетонный: получается крепким и уверенным. Обычно закладывается на песочных или скалистых грунтах, а если земля глиняная – бетон может треснуть.
  • Железобетонная основа – дешевая и износостойкая. Благодаря железобетону можно легко смонтировать монолитную базу со сложной конфигурацией.
  • Кирпичный: не закладывается ниже уровня земли, иначе может разрушится после мороза или проникновения влаги. Таким образом, кирпич для основания может использоваться сугубо для надземных фундаментальных элементов или цоколя.

Шаг 3: Каркасные стены

Технология выполнения мелкозаглубленного ленточного основания

Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.

Подготовительные работы

В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.

Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.

Закладка подушки

По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.

Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.

В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.

Установка опалубки

После закладки подушки на дно траншеи, приступают к установке опалубки. Она может быть изготовлена из самых разных материалов, и наиболее практичной и популярной, является деревянная опалубка из струганных досок, которые сбиваются в щиты нужной величины

Важно чтобы шляпки гвоздей или саморезов, с помощью которых доски скрепляются в щиты, были с внутренней стороны, чтобы обеспечить максимальную гладкость внутренних стенок основания

Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.

При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.

Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.

Армирование ленты

После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.

Как правило, армирование происходит следующим образом:

  • На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
  • К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
  • Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.

Фото правильного армирования можно увидеть ниже.

Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.

Заливка бетона

Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:

  • Первый слой бетона распределить по всему периметру фундамента.
  • Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
  • Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
  • Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.

После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.
