Монтаж ливневой канализации вокруг в частного дома своими руками: Пошагово – Обзор

Ошибки при установке ливневой канализации

При установке ливневой канализации своими руками, люди допускают ошибки, из-за которых в лучшем случае приходится тратиться на ремонт или установку новой системы. Чтобы избежать этой досадной оплошности, изучите подборку распространенных ошибок монтажа ливневки:

  • Чрезмерная экономия при выборе материалов и деталей системы. При использовании обычных некачественных дождеприемников уменьшается срок эксплуатации канализации. Материалы плохого качества ставят функциональность канализации под угрозу, увеличивая шанс серьезного ремонта.
  • Несоблюдение своевременного обслуживания ливневой канализации. Срок службы ливневой канализации значительно сокращается из-за отсутствия ухода за системой. Каждые 2 года нужно проводить чистку ливневой канализации. Проводится очистка колодца от ила, убирается мусор из воронок, промываются лотки при помощи садового шланга. Своевременная очистка канализации обеспечивает долгий срок службы и эксплуатации.

Недостаточный угол наклона труб канализации. Неправильно расположенный трубопровод влечет за собой засоры и замерзание воды в холодные периоды. Слишком большой наклон труб приводит к увеличению потока воды, из-за этого песок и мелкие частицы не успевают за потоком и оседают на внутренних поверхностях труб.

Ливневая канализация, выполненная без перечисленных ошибок, выглядит эстетично, полностью выполняет свои функции и имеет долгих срок службы.

В данной статье мы рассмотрели, как осуществить монтаж ливневки своими руками, я рассказал о материалах и инструментах, которые нужны для проведения работ, а также перечислил основные ошибки при монтаже канализации. Прочитав эту статью, вы без труда сможете установить ливневую канализацию на своем участке. Не допускайте ошибок в монтаже системы, таким образом вы гарантируете себе красивый участок без луж и долговечность построек.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

  1. Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
  2. На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
  3. Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
  4. Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
  5. С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
  6. Устанавливаются перегородки и корзина дождеприемника.

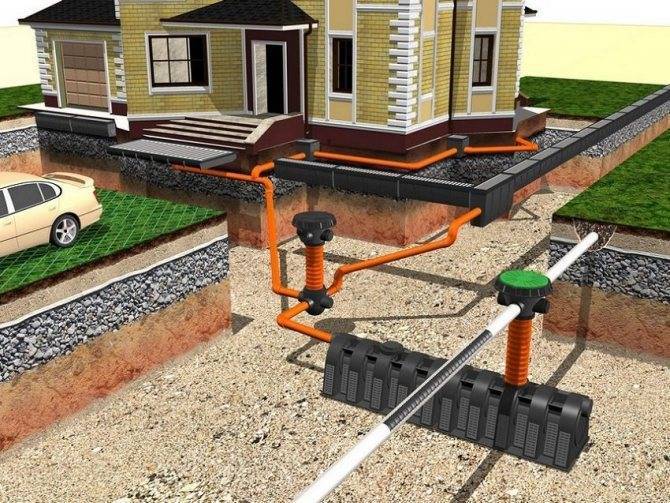

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

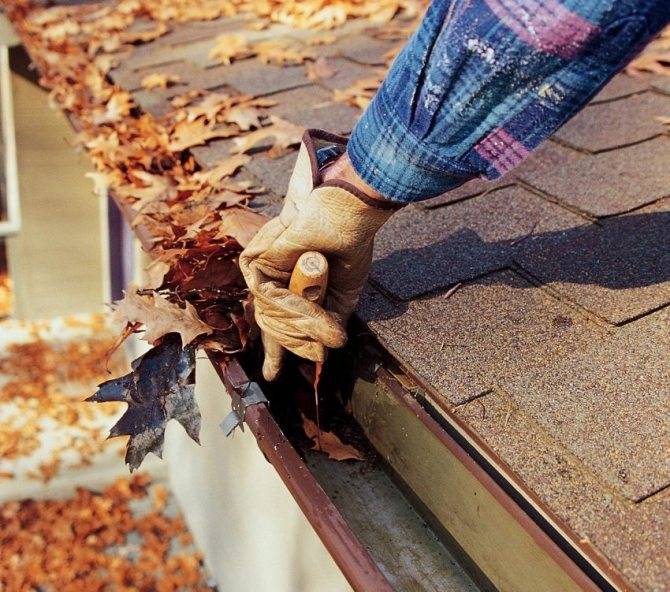

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Устройство водоотвода в частном доме

Два вида водоотводных систем планируются на стадии строительства дома – это дренаж и канализация. Водосточную ливневку обустроить легче, поэтому ее оставляют для заключительного этапа строительства.

Сделать водоотведение в частном доме своими руками можно разными способами:

  • совместить ливневку с дренажной системой и сделать отвод в речку или озеро, если такие есть неподалеку;
  • обустроить для каждой системы свой септик, при этом воду можно использовать для полива огорода и сада в летнее время;
  • сделать общую систему, но выкопать несколько колодцев: один из них для отстойника с твердыми отходами, второй и третий в качестве фильтрационных полей с открытым дном, где жидкость будет впитываться в почву по мере поступления.

Канализационные трубы обычно прокладывают в грунте ниже уровня промерзания почвы в конкретном регионе, особенности которого можно узнать у местных архитекторов или обычных строителей.

Ливневка прокладывается не так глубоко. Система представляет собой комплекс лотков, вкопанных вровень с почвой, по которым перемещается жидкость до места своего хранения.

Дренаж – это глубинная или поверхностная система, которую необходимо организовать вокруг здания, если имеются подвальные помещения. Поверхностную дренажную систему часто соединяют с ливневой, чтобы экономить материалы.

Структура ливневой канализации в частном доме

Создаваемая ливневая канализация на даче или возле частного дома должна состоять из водостока крыши и труб/желобов на территории. Поэтому к основным элементам системы можно отнести:

  • водосточные желоба, заглушки и крепления;
  • воронки, водосточные трубы, держатели труб;
  • водоприемники (под решеткой на крыльце, под водосточными трубами);
  • лотки, желоба;
  • пескоуловители, канализационные трубы, фитинги.

Для укладки под землей рекомендуется использовать металлопластиковые трубы: они обладают долгим сроком службы, надежны и доступны. Водосточные трубы обычно изготавливаются из стали и покрываются защитной краской. Пескоуловители, лотки и желоба могут быть изготовлены из бетона, пластика, стали.

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

  1. На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
  2. Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
  3. После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
  4. Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
  5. Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
  6. При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
  7. Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
  8. Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.

Из чего состоит ливневка

Стандартные составляющие водоотведения объединены в общую взаимодействующую систему с линейными и точными технологическими характеристиками. Канализация ливневого водоотведения – это комплексные устройства и каналы, состоящие из:

  1. Дождеприемников, которые собирают все виды осадков. Это – воронки, поддоны, лотки, желоба.
  2. Точечных или линейных трубных систем, проводящих осадки к устройствам для фильтрации (коллекторам), а затем к местам сброса.
  3. Смотровых ревизионных колодцев (осуществляют контроль за ливневкой) с люками. Через них чистят систему.
  4. Фильтров в виде пескоуловителей, собирающих твердые частицы и защищающих сеть от засорения.
  5. Решеток с крупными отверстиями, через которые уходит вода (алюминиевые, стальные, чугунные) – бывают прямоугольными и квадратными.

Вся система каналов и устройств отправляется в колодцы коллекторов, распределяясь затем в месте разгрузки. Прокладка ливневки в грунте применяет систему труб. В траншеях и канавах на поверхности встраивают лотки и желоба, сделанные из пластика, асбеста или бетона.

Водоотведение устанавливают на крыше. Дождеприемники всегда находятся под трубами. Вверху лотки и поддоны всегда прикрыты решетками.

Приступая к монтажу дождевой канализационной системы, нужно обязательно схематично составить место расположения каналов, а уже потом выполнять работы.

ВАЖНО! Чтобы обеспечивалось естественное движение осадков по системе водосбора до места фильтровки и выгрузки, составляющие канализационной системы необходимо уложить с наклоном в сторону данных систем.

Виды дренажных систем

По своей конфигурации и используемым материалам дренажные системы делятся на следующие виды:

  1. Открытая;
  2. Закрытая;
  3. Комбинированная.

Открытая система дренажа

Открытая система состоит из сети траншей, проложенных под уклоном в сторону сборника воды. Траншеи имеют глубину в 400 – 500 мм, ширину от 100 до 400 мм. Существуют различные методы обустройства этой системы.

 Вариант 1.  Траншею заполняются крупным гравием, щебнем или керамзитом. Это простейшее устройство неплохо собирает воду на участке и транспортирует ее в емкость. Недостатком этого типа дренажа является непривлекательный внешний вид, частое засорение песком и почвой, что вызывает снижение эффективности.

Для улучшения внешнего вида участка траншеи иногда покрывают ранее срезанным грунтом. Это мероприятие улучшает эстетику, но снижает производительность по сбору воды.

Подобная система из-за малой глубины не особенно эффективна при близком расположении грунтовых вод, предназначена в основном для сбора поверхностных вод. Увеличение глубины и соответственно слоя заполнения увеличивают скорость заиливания системы.

 Вариант 2.  Траншею оборудуют лотками и решетками. Сеть траншей отрывается с соблюдением уклона в пределах 2 – 5 % в сторону водосборника, то есть от 2-х до 5 мм на метр канавы.

Лотки имеют различные размеры и материалы изготовления. Это могут быть разрезанные пластиковые трубы большого диаметра, заводские железобетонные П-образные изделия, самодельные (залитые в опалубке) бетонные конструкции.

Установка решеток подразумевает сооружение крепких стенок траншеи для качественной опоры.

Данная система имеет презентабельный вид, легкодоступна для обслуживания и прочистки. Глубина ее не превышает обычно величины 500 – 600 мм, она предназначена для сбора талых вод, отлично справляется с задачей сбора ливневых стоков.

Каналы обоих вариантов системы располагают вокруг дома, вдоль дорожек, по периметру площадей, заложенных плиткой, залитых бетоном, асфальтированных площадок.

Закрытая система дренажа

Закрытая система имеет более сложное строение. Объем работ и затраты на материал превосходят аналогичные показатели открытого дренажа. Но эта разница компенсируется высокой эффективностью комплекса.

Глубина сбора воды позволяет защитить фундаменты любой глубины. В траншею укладываются перфорированные трубы, соединенные в сеть.

Сеть собирает воду и транспортирует ее в водосборное устройство.

Комбинированная система дренажа сочетает в себе элементы открытой и закрытой схемы. Существует также особая конфигурация дренажа – точечный сбор. В этом случае непроницаемые водой площадки земельного участка сооружаются с уклоном в точки сбора воды, оборудованные решетками. Решетки выполняют защитно-декоративную функцию.

Для каких целей она нужна

Под воздействием атмосферных осадков, фундамент дома, медленно, но уверенно, со временем, разрушается.

В подвале дома будет накапливаться вода.

К тому же, корневая система растений, посаженных на участке, вскоре подвергнется процессу гниения – это произойдет, если вовремя не организовать ливневый сток (как сделать самый лучший септик для дачи прочитайте в этой статье).

Комплекс специальных устройств и каналов, задача которого – осуществлять сбор, фильтрацию и отвод атмосферных осадков в:

  • специальные водоемы,
  • емкости,
  • септики (отзывы на средства для септиков и выгребных ям),
  • фильтрационные поля, — все это создается с целью устранения излишков влаги.

Типы сточных систем – выбираем водосборники

Название у этого инженерного сооружения общее для любых конструкций – дренажная система. Но вот как она будет расположена на участке вокруг дома – возможны варианты. Различают точечный и линейный типы. Особенности их устройства можно понять из названий. Первый способ стока дождевой воды подразумевает установку приёмных воронок с решётчатыми или сетчатыми улавливателями различного мусора. Для эффективности все ближайшие поверхности должны иметь наклон в сторону такой воронки. Второй тип – это уложенные на определённом отрезке решётки над желобом или неглубокой канавой.

Также можно выбрать способ расположения собирающих и отводящих элементов системы. Это может быть заглубленная сеть из труб большого диаметра с хорошей пропускной способностью и специальными смотровыми колодцами. Данный вариант хорош тем, что незаметен и потому совершенно не портит ландшафтный дизайн придомовой территории. Основной минус заключается в том, что потребуется очень много земляных работ. Также можно проложить сеть желобов по поверхности, прикрыв их решётками. Тянущиеся вдоль садовых дорожек такие водосборники будут заметны, но не нарушат вид благоустроенной территории, и такой тип легче смонтировать своими руками.

Виды ливневой системы водоотведения

Ливневая система водоотведения – главная помощь отведения сточных дождевых и талых вод с участка при эксплуатации на нем жилого дома. Скопление большого количества воды после дождя или остатков талого снега имеет непосредственное влияние на урожай, состояние и разрушение элементов здания. Чтобы избежать разрушения фундамента, трещин и сколов в элементах частного дома, устанавливают ливневую канализацию, которую в народе называют «ливневка». Ливневая канализация состоит из различных труб, сифонов, заглушек и т.д. Эти элементы включены в ее схему, и при установке учитываются в строгом порядке. Для такого типа стока лишней воды с участка есть одна цель – единым потоком избавиться от лишней влаги, направляя его в канализацию.

Существует несколько видов ливневой системы водоотведения, выбирать которую следует на свое усмотрение

Вся система ливневой канализации состоит из элементов, установку которых лучше доверить профессионалам. Устройство ливневой канализации бывает 3 типов: открытого, закрытого и смешанного. При установке своими руками, необходимо четко соблюдать все правила совмещения элементов и крепления.

Особенности типов ливневки:

  1. Открытый тип. Зачастую применяется на частных участках. При помощи специального раствора, создается определённая система каналов в почву. Укрывается специальными решетками. Они являются съемными. Ковка решеток может отлично сочетаться с ландшафтом на участке.
  2. Закрытый тип. Применяется на участках с большой площадью. Все элементы устанавливаются в грунт. Вода проходит путь по такой канализации, и при помощи насоса откачивается из нее. Такой вид канализации устанавливают не просто на даче, а по территории всего загородного поселка.
  3. Смешанный тип. Сбор воды происходит на поверхности земли, а ее перегонка под землей. Ливнестоки установлены таким образом, что вода самостоятельно переходит по ним.

Монтаж и установка такого вида водостока бывает точечной и линейной. Точечная установка помогает собрать всю воду на крыше. Сток и трубы являются своеобразным проводником воды в этой системе. Дождь и растаявший снег попадают в отверстие дождеприемника и уходят в колодец под определенным уклоном. Вода уходит за территорию участка по трубам, расположенным вокруг или впитывается грунтом. В колодце необходимо наличие определенного управления уровнем воды на случай большого ее скопления. Такой вид канализации может быть и на земле, с установленной на ней решеткой для исключения попадания в нее загрязнений.

При линейном монтаже канализация используется, как продолжение точечного монтажа, или как отдельная система для отвода воды. Устанавливать такую канализацию любят, используя дорожные направления.

Правила расчёта сетей канализации

Состав дождевой системы

На всех крышах своего дома имеется своя система водостоков, которая представляет собой водосточные углубления, они же прикреплены по всему скосу.  В них происходит сбор  воды с крыш, затем она проходит путь по водосточным трубным проходам.

Приемники воды на земле –  углубления, дождеприемники,  уловители песка. Они определяются  под водосточными трубными проходами, а также на бетонных, асфальтных площадках, тротуарной плитке, либо же на окраине дорожки с невысоким наклоном. Все это делается для того, чтобы вода могла спокойно и самостоятельно стекать.

Порядок правильного выброса осадков и их распределения. В данном случае у каждого хозяина дома есть уникальная возможность – использовать сливную воду для собственных нужд, например, направить отток воды на полив участка или цветов во дворе, и т.д.

Достигнуть максимального результата можно, если все трубные проходы свести в один большой или несколько средних резервуаров, откуда уже, благодаря правильной работе насоса, вода будет переходить в поливную часть. Если такой необходимости для оснащения огорода водой нет, тогда вы можете спокойно выводить всю ненужную воду в сточную канаву и иные виды слива воды.

В случае, когда и такой вариант вам не подходит, есть шанс устроить процесс выброса ненужной жидкости в почву через перфорированные  трубы из пластика. Их нужно закопать немного ниже уровня грунта. Бывает всего четыре вида такой ливневой канализации в доме:

Подземные – когда все составляющие устройства располагаются ниже степени нахождения грунта. Это смотрится очень хорошо, но потребует от вас немалого количества земельных работ и немалых финансовых вложений в сам процесс. Сделать канализационную систему данного типа реально, когда вы собираетесь перестроить или переделать свой участок.

Систему можно образовать следующими видами:

промерзающая  система, при которой  с начала декабря и по апрель  не функционируют устройства, но их оборудование легче  — глубь залегания обычно составляет порядка 25- 40 см;

непромерзающая система –  понадобится проложить трубные системы не менее чем на 90 – 100 см.

Надземная ливневая канализация в частном доме, при которой  все водоотводящие желоба располагаются в укрытии, по нему же вода будет стекать в нужное место, при этом вывод зачастую происходит в огород или иной поливной участок земли;

Смешанная – она частично монтируется в грунте, и частично сверху. Это один из оптимальных способов, исходя из финансовых вложений, а также эстетических соображений.

Совмещенная  – в данном случае можно сберечь свои финансы и сделать совмещенный вариант из ливневки, и любой иной системы, отталкиваясь от уже имеющегося колодца на территории, когда возникает желание создать одновременно 3 системы водоотведения параллельно: канализационная, сливная, ливневая. Это бывает в том случае, когда потребуется одновременно провести три и более системы для вывода стоков: сливная система, канализационная и ливневая.

Однако мы не рекомендуем так проводить работы, потому что в тот момент, когда будет происходить таяние воды или прохождения сильного дождя, вода может начать прибывать с такой неимоверной скоростью, которая может составлять порядка 11 кубов в 60 минут. Колодец из-за этого перезаполняется за короткий промежуток времени.

Когда вода сбрасывается в сливной колодец, то в период при ливне вода под давлением будет поступать в систему, заполняя трубные системы, при этом попадая под фундамент, подмывая понемногу его структуру. Почистить их вы не сможете, придется только полностью менять, а это стоит очень приличных денег. Исходя из таких данных, можно сделать заключение –  ливневая канализация в частном доме должна быть только при наличии собственного колодца, если рядом не имеется водоема. Но колодец должен быть обязательно больших размеров, чтоб воды хватало для заполнения не более его 70-75%.

Вообще нужно заметить тот факт, что в каждом конкретном случае планируется отдельно проектированная схема, потому что одного плана действия практически не существует. Ведь у каждого  дома и рядом находящегося участка есть свои отличительные черты – впитывающая способность грунта, рельеф, застройка, планировка. Главное, что в любом варианте следует учесть следующие аспекты:

отвести воду на довольно длительное расстояние от вашего  дома, установив в дорожке небольшие углубления для слива воды на определённый участок;

отвести воду с обширной вымощенной площадки, где могут образовываться большие скопления воды, а с ними, как уже многие знают бороться крайне сложно.
