Как найти наивысшую точку на поверхности основы?
Обычным уровнем пробивается горизонталь. На стенках комнаты на подходящей высоте делаются обозначения-метки. По точкам проводится заметная линия. Для этого можно использовать обычную красящую нить. Затем находится самая низкая и самая высокая точка половой поверхности. Это достаточно просто сделать.
Обычным уровнем пробивается горизонталь
Максимально высокая точка тока может располагаться и в центральной части пола помещения. Проверяется это так же просто с помощью малярного шнура. Достаточно растянуть его по ширине помещения и просмотреть по длине растяжки. Если найдено новое максимально высокое место, поводится другой нулевой уровень. При небольшой площади обнаруженной точки лучше просто удалить выступивший участок. Перфоратор тут будет в самый раз.
Чтобы пол стал максимально ровным, маяки необходимы любому, кто занимается его выравнивающими работами, независимо от того, опытный мастер берется за дело или любитель.
Ставим маяки

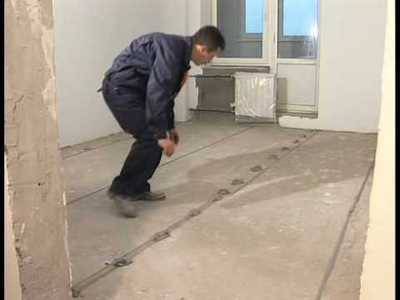

Установка маяков
Установка маяков
Даже самому знающему мастеру для получения поверхности без изъянов требуются указатели, которые на самом деле являются направляющими, выставленными по начальному (0) уровню. Продвигая правило по этим своеобразным знакам, можно разравнивать весь раствор до идеальной поверхности.
Двигать правило по маякам гораздо удобней
Принципы установки маяков
Монтаж требует аккуратности, тогда можно получить идеальную поверхность.
Правила следующие:
- Определяется четко и однозначно точка нуля;
- Расстояние между элементами должно быть равнозначным. Стоит воспользоваться прибором (лазерным). Он поможет выполнить отметки по всей части периметра на тридцати сантиметровой отметке. После они соединяются. Затем в каждой угловой части проводится замер до контрольной точки от пола. Наивысшая точка может оказаться в любом месте. Нить закрепляется вдоль поверхности стены на требуемом контрольном пределе. Когда переход не позволяет нити цепляться, уровневая отметка определена верно;
- При зацеплении, возвышенность либо сбивается при помощи долото, либо нулевая позиция ставится снова.
Методика монтажа маяков
В начале работ определите нулевую точку
Производить установку оборудования нужно крайне аккуратно, только так вы сможете создать идеально ровную поверхность. Чтобы выполнить процедуру качественно, необходимо следовать следующим рекомендациям:
- точно определите нулевую точку;
- интервал между всеми конструкциями должен быть одинаковый.
На высоте 30 см по всему периметру помещения понадобится отметить контрольные точки. После чего соедините их, чтобы образовалась линия уровня.
Замерьте высоты в каждом углу комнаты
После выполните замер высоты от пола до точек в каждом углу комнаты. В некоторых случаях самая высокая точка может оказать не в углу, а посередине, так что понадобится вдоль любой стенки прикрепить нить на уровне контрольной метки.
Удерживая окончание нити, пройдите до противоположной стенки. При этом она должна находиться на уровне контрольной линии. Если во время процедуры нитка не зацепилась, то уровень был определен верно. В противном случае остается два решения:
- если возвышенность маленькая, сбейте ее при помощи долота;
- если возвышенность большая, понадобится заново установить нулевой уровень.
Реперы
Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.
Репер
Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.
Репер считается оригинальным и профессиональным маяком, который используется под наливной пол
Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.
Маяки для стяжки: что это?
Строительный маяк является не просто приспособлением. Зачастую, его невозможно просто взять и купить в строительном магазине. Маяк состоит из нескольких частей, которые в процессе заливки играют разные роли.
Основная и главная задача, которая лежит этими приспособлениями – ограничение растворов или смесей по высоте выравниваемой плоскости. Применение маяков для стяжки пола позволяет полностью контролировать все точки залитой основы на одном уровне. Замеры при этом привязывают к нулевой точке горизонтальной плоскости.
Устанавливают эти приспособления при помощи строительных смесей. Эти смеси чаще всего имеют гипсовую основу. Многие используют для этих целей традиционный алебастр, однако это в корне неправильно – ведь подобный состав имеет одну неприятную особенность. Такая основа быстро разрушится. А без маячков ровную поверхность стяжки получить практически невозможно. К тому же, не получится целостной поверхности. Такое покрытие не прослужит долго, а разрушится уже через год.
Существует несколько видов и технологий укладки стяжек. Каждый метод предусматривает отдельные маяки. Качественного результата можно добиться, если во всем следовать технологии. Даже популярные сегодня самовыравнивающиеся материалы не удастся качественно залить если не установить маячки для стяжки пола.
Технология: важные особенности
Когда устанавливаются точечные маяки для заливки пола, следует придерживаться определенной последовательности действий:
- Минимальная высота ввинченных саморезов не должна быть меньше толщины раствора. При этом их средний шаг должен составлять 50 см.
- Расстояние от ближайших маяков до стены – 30 мм.
- От одного маяка (контрольная точка) ко второму сверху устанавливается уровень, по которому выставляется требуемая высота. Аналогичным образом происходит фиксация всех остальных элементов в помещении.
- Шаг саморезов можно увеличить, если использовать двухметровый уровень. Правда и опыт проведения заливки наливного пола по маякам с таким расстоянием должен иметься.
- Высота саморезов между крайними элементами подгоняется на глаз, до уровня натянутого шнура или лески.
Маяк для устройства полов не должен оставаться в растворе после затвердевания. Это относится к случаям и расположения их верхних точек на уровне раствора. В последующем, при необходимости шлифовки, они создадут кучу проблем.
Изучив все рекомендации, каждый будет знать о том, как пользоваться маяками при заливке пола. Их качественное исполнение позволит получить в итоге идеально ровную поверхность по всей площади в помещении. Использование маяков для наливного пола не является обязательным условием проведения монтажа. Но в итоге они способствуют получению подогнанного под все параметры основания.
Если нет уверенности в своих силах, то такую работу следует доверить специалистам. Оплата услуг будет приятнее, чем последующий демонтаж всей конструкции наливного пола.
Как показывает практика, даже самовыравнивающуюся смесь необходимо предварительно равномерно распределить по поверхности основания. А эффект самовыравнивания сработает лишь на небольшой площади смеси, то есть, если вы случайно капнете раствор, то он самостоятельно растворится в общей массе, в отличие от цементно-песчаных растворов.
Так как наливные полы достаточно быстро начинают подсыхать, то при заливке у вас не будет времени замерять уровнем, достаточно он растекся или надо еще немного убрать лишний раствор. Именно по этой причине и рекомендуют использовать маяки.
После установки маяков приступают непосредственно к заливке пола, а значит, грунтование пола, работы по монтажу гидроизоляции и прочие подготовительные работы основания необходимо провести заранее.
Определяете самую высокую точку пола, выставляете в этой точке репер с центральным штырем на высоте двух миллиметров. Это и будет требуемая высота наливного пола. Более подробно о реперах мы писали в этой статье.
Пожалуй, стоит отдельно остановиться на методе поиска самой высокой точки основания.
Существует три основных способа:
- Самый простой, быстрый и точный способ — это использовать лазерный нивелир. Он поможет не только быстро определить самую высокую точку пола, но и поспособствует справиться с другими реперами.
- Используйте жидкостный уровень, состоящий из двух стеклянных сосудов, соединенных длинной силиконовой трубкой. Система заполнена водой таким образом, чтобы на середине сосуда стояла вода. Этот способ дольше, и требует как минимум двух человек. Точность сравнима с лазерным нивелиром.
- Можно использовать обычный жидкостный уровень: чем он длиннее, тем проще будет мерить. Способ долгий и имеет достаточно большой процент погрешности.
Все маяки для наливного пола, выставляемые по комнате, настраиваются центральным штырем на такую же высоту, как и первый. В этой задаче вам тоже поможет уровень. Таким образом, у вас получится плоскость по нижнему уровню центрального штыря, по которой и требуется заливать пол.
Если часть реперов показывает высоту заливки более пяти миллиметров, то рассмотрите вариант заливки части пола на первый раз и всего пола — со второго раза.
Например, репер показал высоту в девять миллиметров у дальней стенки, а на середине комнаты высота достигает четырех миллиметров.
В этом случае вы можете первым слоем залить половину комнаты.
После того, как раствор залили и убедились, что он находится на требуемом уровне, реперы убираются, чтобы самовыравнивающаяся смесь могла заполнить места их установки. Перед заливкой второго слоя рекомендуется еще раз проверить высоту по всей площади основания.
Рекомендация: Не забывайте убирать маяки до высыхания раствора. Иначе оставшиеся дырки в полу могут послужить проникновению воды в основание. Заливка их раствором, после высыхания пола не сможет создать тех же износоустойчивых свойств пола в целом, как цельная литая поверхность.
Опубликовано 01.06.2020 Обновлено 02.06.2020 Пользователем admin
Специальные маяки для наливного пола
Профессиональным маяком для системы наливных полов является репер. Данное устройство представляет из себя металлическую треногу со специальным стержнем посередине. Центральный штырь обладает регулировками, позволяющими ему перемещаться вверх и вниз.
Для наиболее точного определения уровня реперы располагаются на основании в шахматном порядке, при расстоянии между мини в один метр.
Репер, это лучшие маяки для заливки пола из всех возможных на данный момент. Но их применение требует более тщательное подготовленное основание, а именно:
- Основание должно быть дополнительно прошпаклёвано.
- Применять маяки можно по истечении пяти часов после шпаклевки. А для правильного соотношения устанавливаемых маяков необходимо применение строительного уровня.
- Так как маяки обладают одинаковой длиной штыревого элемента, то с применением уровня определяют на какую высоту нужно поднять штырь.
Другим вариантом выравнивания реперов является строительная нить. Ее натягивают по ранее определенным меткам вдоль стены, таким образом, создается ориентир, по которому и осуществляется регулировка реперов.
Использование нити считается более точным методом получения абсолютно ровной поверхности. Потому, что при использовании нити можно определить ранее не обнаруженные бугры основания, ведь основание достаточно редко бывает хорошо выровненным.
Ознакомившись с данным материалом, вы узнали, нужны ли маяки для наливного пола при осуществлении ремонта, а так же определили каким образом правильно устанавливать маяки разного характера. А это значит, что вы сделаете правильный выбор конкретно в вашем типе ремонта.
Наливные полы называются так, потому что для придания гладкой, ровной поверхности используется самовыравнивающая смесь. Пол получается идеально ровный. Но в больших помещения даже самовыравнивающая смесь требует контроля. Поэтому в работе используются специальные маяки для наливного пола.
Маяки настолько упрощают заливку пола самовыравнивающей смесью, что проделать эти работы можно самостоятельно, не привлекая рабочих. По маякам легко определить уровень пола и выбрать толщину покрытия — самовыравнивающей смеси.
Из чего и как устанавливаются маяки
Способов устройства системы маяков для выравнивания пола немало, например вот статья про выравнивание пола по маякам . Они различаются и используемыми материалами, и технологией их установки. Некоторые системы предназначены для конкретных видов стяжек или напольного покрытия, и применяются только с ними.
Рассмотрим самые распространенные методики:
Деревянные лаги
Да, деревянные лаги, служащие для настила доски или укладки на них ОСП, фанеры и ли других листовых материалов, тоже смело можно отнести к разряду маяков. Установка их строго по нулевому уровню в итоге даст требуемую ровность и горизонтальность финишного покрытия.
Деревянные лаги – тоже своеобразные маяки
Понятно, что для лагов требуется ровный брус без геометрических деформаций. Крепление его к полу может быть разным – все зависит от материала поверхности. Удобно в этом случае пользоваться винтами или длинными саморезами – их вращением в ту или иную сторону можно точно вывести верхнюю грань по нулевой отметке. При этом, конечно, под лаги по всей длине подкладывают дощечки или клинья, чтобы не допустить провисания или прогиба при механической нагрузке сверху.
Это – один из тех случаев-исключений, когда лаги-маяки чаще всего располагают не вдоль, а поперек вытянутого в длину помещения.
Деревянные маяки для устройства стяжки
Установка таких маяков мало отличается от вышеупомянутого способа. Такая технология имеет очень давнюю историю, но, сказать по правде – это далеко не идеальный вариант по нескольким причинам.
- Во-первых, найти техническую древесину, которую было бы не жалко для этих целей, но вместе с тем, чтобы она отличалась ровностью по всей длине – сама по себе непростая задача.
- Во-вторых, брусья для устройства таких маяков (сечением не менее 30 × 30 мм) необходимо заранее хорошенько вымочить в воде, чтобы они полностью пропитались влагой. Если этого не сделать, то при заливке стяжки дерево начнет активно впитывать воду из бетонного раствора. Мало того что в этих местах могут образоваться своеобразные провалы – неправильны водный баланс приведет к тому, что стяжка на этих участках не получит требуемых прочностных качеств.
- В-третьих, после схватывания стяжки потребуется изъять подобные маяки из ее толщи, так как дерево со временем обязательно станет разлагаться, и в этих местах появятся пустоты, монолитность поверхности покрытия будет нарушена. Значит, предстоит извлекать брусья (а стало быть, это нужно сразу предусмотреть при их установке), разводить вновь бетонный раствор, чтобы заделывать образовавшиеся полости. Это – лишние, никому не нужные трудозатраты.
Единственно, когда этот вариант действительно может быть оправдан – при устройстве сухой стяжки. В этом случае можно применять ровную сухую древесину.

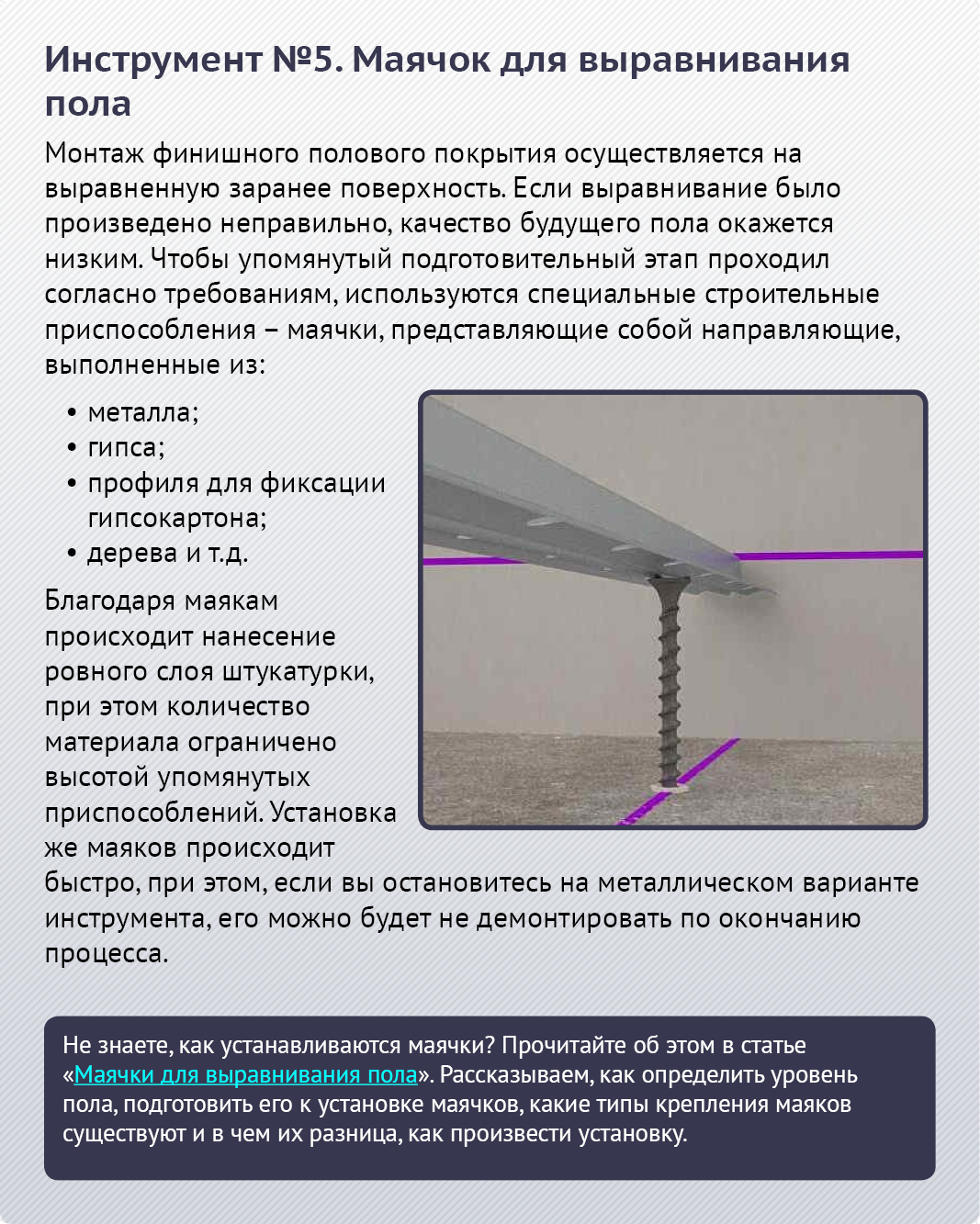

Использование металлических профилей
На сегодняшний день это – самый распространенный способ установки системы маяков. Одно из его главных достоинств – металлический профиль служит отличной направляющей для перемещения правила при разравнивании стяжки, безо всякой вероятности истирания поверхности, зацепов и т.п.
Какие металлические профили могут для этого применяться:
Широко используют П-образные оцинкованные профили, обычно применяемые для монтажа гипсокартонных конструкций. Они легки, хорошо «держат» линию даже при нагрузке, а в случае необходимости, если применяется для стяжки особо тяжелый бетонный раствор, из них очень просто сделать более прочную коробчатую конструкцию с прямоугольным сечением, просто сложив два профиля вместе, один в другой.
Используемые для установки маяков металлические профили
При стяжках незначительной толщины зачастую прибегают к использованию штукатурных маяковых профилей. Такой способ имеет право на существование, хотя и подвергается критике со стороны опытных строителей. Дело в том, что даже несмотря на то, что такие профили снабжены ребром жесткости, при больших толщинах стяжки или же на больших площадях заливаемого бетоном пола, их прочности может оказаться недостаточно. Под действием больших нагрузок они могут начать прогибаться, изгибаться в плоскости или пружинить. Значит¸ им потребуется, что избежать этого, намного больше опорных точек – а это лишня работа.
Для тонких стяжек подойдут штукатурные профили
При заливках стяжек в технических помещениях нередко в качестве маяков-направляющих используют даже ненужные трубы круглого или прямоугольного сечения. В ряде случаев они даже привариваются к армирующей конструкции будущей стяжки на требуемом нулевом уровне по своему верхнему краю.
В технических помещениях, например, в гараже, можно использовать трубы
Производители составов для наливных полов
На рынке представлено много фирм как зарубежных, так и отечественных. Какие-то составы хвалят все, какие-то имеют противоречивые отзывы. Тут нужно понимать, что те, кто часто сталкивается с этой работой, могут используя не очень хороший по характеристикам состав, получить отличный результат. Новичкам сложнее: они не знают, как должно быть, потому не могут вовремя исправить, если что-то идет не так. Потому сэкономить вряд ли удастся: чтобы получить хороший результат придется покупать состав для наливного пола с очень хорошими характеристиками и отзывами. А это дорогие марки.
Приведем список производителей и составов, с краткой характеристикой:
- Боларс — недорогой, но работать сложно.
- Старатели — отзывы разные.
- Пирамида — мало опыта.
- CERESIT CN78 — работать легко, поверхность получается ровная, но дорого.
- IVSIL TIE-ROD-II — самовыравнивающаяся смесь на основе гипса, другие составы выравниваются немного хуже.
- BROZEX НП-42 — результат неплохой, растекание нормальное.
- Горизонт Универсал — работать сложно.
- Ветонит Ваатери Плюс — саморастекайка с хорошими характеристиками, работать легко, поверхность ровная, стоит дорого.
- Форбо 976 — самовыравнивающаяся смесь с неплохими показателями.
- Основит Т-45 — хорошо растекается и выравнивается, на толстый слой (больше 10 мм) не подходит.
- Плитонит (PLITONIT) — состав для тонкого слоя имеет очень хорошие отзывы.
- Крепс-РВ и СЛ — по отзывам — нормальные характеристики при приемлемой цене.
Это, естественно не все производители, а те, с которыми можно делать пол, а не мучатся (по отзывам работавших с ними) …
Технология заливки пола при помощи реперов
Рассмотрим подробнее и наглядно, как происходит заливка наливного пола с использованием в качестве маяков реперов, изготовленных своими руками.
Шаг 1. Для начала нужно удалить старое основание, а также плохо держащиеся элементы стяжки. Это процесс подготовки основания, которым не стоит пренебрегать. Трудноудаляемые элементы можно сорвать, используя перфоратор. Главное – убрать все то, что плохо держится.
Удаляется старое основание
Шаг 2. Далее требуется провести тщательное обеспыливание поверхности. Для этих целей используется строительный пылесос. Конечно, крупные куски раствора и мусора нужно убирать вручную.
Далее удаляется пыль
Шаг 3. Далее при помощи лазерного нивелира или уровня нужно оценить ровность основания, найдя самую верхнюю и самую нижнюю точки пола. Теперь можно посчитать приблизительный средний слой – эти данные помогут вычислить оптимальный расход смеси.
Определяется уровень пола
Калькулятор расчета сухой строительной смеси для самовыравнивающегося пола
Шаг 4. После этого полы нужно прогрунтовать. Грунтовка наносится кистью или валиком так, чтобы не был пропущен ни один квадратный сантиметр. Перед дальнейшими работами грунтовочный слой требуется просушить.
Нанесение грунтовки
Шаг 5. Теперь можно заняться изготовлением самодельных реперов. Для этого потребуется небольшой кусочек фанеры, в котором нужно высверлить отверстие небольшого диаметра (это будет шаблон), а также еще кусок фанеры и подвесы для легких подвесных потолков.
В фанере вырезано небольшое отверстие
Шаг 6. При помощи шаблона из фанеры требуется высверлить из другого куска фанеры несколько кружочков одного диаметра.
С помощью шаблона вырезаются кружочки одного диаметра
Готовые кружочки
Шаг 7. На каждой из круглых заготовок нужно отметить маркером центр и дополнительно оставить три метки на равном расстоянии друг от друга по периметру кружка (примерно в 1 см от края).
Вначале на каждой заготовке отмечается центр
Дополнительно ставится еще 3 метки
Шаг 8. Теперь из подвесов для потолков нужно вынуть металлические прутки и затем взять сверло чуть меньшего диаметра, чем сами прутки, и с его помощью просверлить в деревянных кружках отверстия по периметру и в центре каждой заготовки.
Сверлятся отверстия в заготовках
Шаг 9. Далее собираются реперы. В каждый кружок нужно вставить металлические прутки от подвесов. В центре отверстие должно быть такого диаметра, чтобы металлический прутик проходил с усилием.
В отверстия нужно вставить металлические прутки
Вставляются прутки
Шаг 10. Крайние прутики в каждой заготовке нужно установить так, чтобы они не двигались. Вот такая конструкция должна получиться.
Готовые самодельные реперы

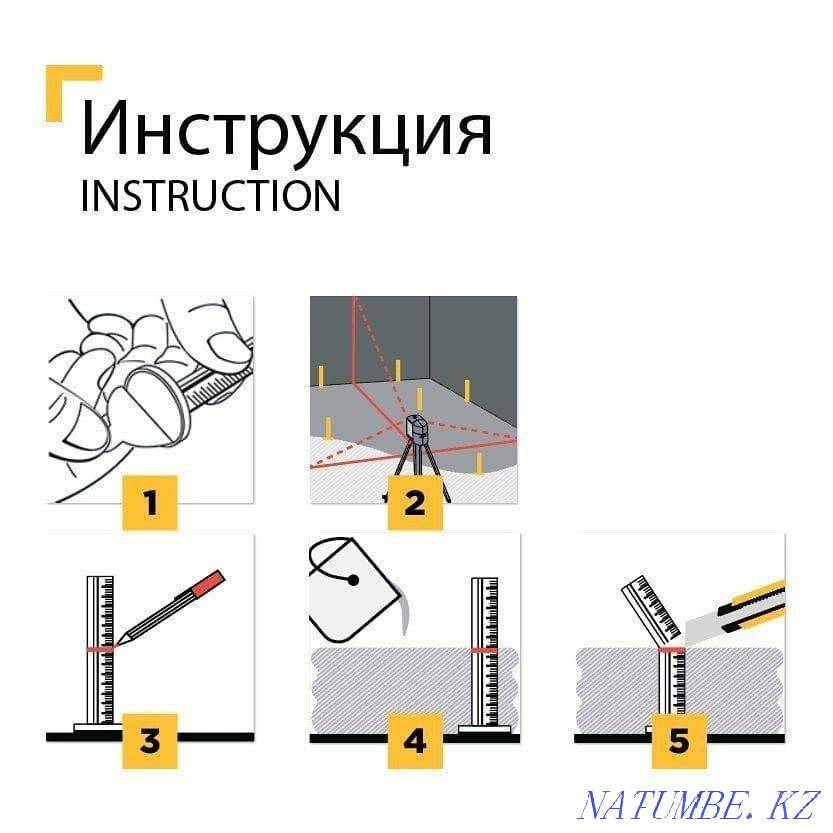

Шаг 11. Далее в помещении нужно найти самую верхнюю точку и от полученного размера отнять минимально допустимое значение для уровня наливного пола (например, 3 мм). После этого полученное значение нужно отложить по длине центрального прутика, начиная от его низа.
Размечается центральный прут
Шаг 12. Значение на одном из прутков нужно продублировать и на остальные.
Разметка переносится на остальные прутки
Шаг 13. Далее один из маячков требуется поставить в удобное для работы место и опустить центральный прутик так, чтобы нанесенная метка совпала с лазерным лучом. Тогда под прутиком можно будет увидеть уровень толщины заливки.
Регулировка первого маяка
Метка совпала с лучом
Необходимая толщина заливки
Шаг 14. Затем нужно приготовить смесь для заливки согласно инструкции.
Приготовление смеси для заливки пола
Шаг 15. Когда смесь будет готова, можно приступать к заливке. Смесь нужно выливать на основание дозировано, ориентируясь по маякам и разравнивая смесь шпателем. Как только один участок залит и выровнен, маяк нужно сразу убирать. Оставшиеся после него отверстия тут же заполнятся смесью.
Заливка пола
Смесь разравнивается шпателем
Шаг 16. В процессе работы маяки можно переставлять, адаптируя их под новый участок пола.
Маяки можно переставлять
Шаг 17. После заливки пола его нужно прокатать игольчатым валиком с целью удаления пузырьков воздуха из него. Останется только дождаться, когда полы высохнут.
Залитый пол прокатывается игольчатым валиком
Видео – Наливные полы по маякам
Вот таким образом и производится заливка наливного пола с использованием маяков. Повторим, что для небольших помещений пользоваться ими не нужно, но вот в просторных комнатах без маяков не обойтись, если хочется добиться идеально ровного пола.
Расчет количества маяков для помещения
Маяки принято ставить параллельно, началом их пути служит входная дверь, движение их ведет к стене напротив. Расстояние между параллелями должно быть меньше самого правила на 10 см или чуть больше. Крайние линии ведутся с отступом от стен на 3-4 дециметра. Для начала следует вычислить, где будет маяк №1.
Предлагаем ознакомиться Как установить маяки на стену для штукатурки без лазерного уровня
Например: S (расстояние) между предполагаемыми параллельными – 6, 55 м. Правило – 1,5 м. Оно, доставая до стены, должно быть с запасом в 15см, значит – от стены 1,35 м. Следующий за первым от края ряд будет где-то S=1 м, а между крайними остается – 3,85 м. При максимуме S между маяками 1,2 метра будет 3,85 м : 1,2 м = 3,2 (маяков). Ясно, что в данном случае помимо крайних хватит еще 2.
(6,55 – 0,7) / 5 = 1,17 м.
0,7 – Sот боковых маяков до стен.
5 – количество промежутков между маяками.
