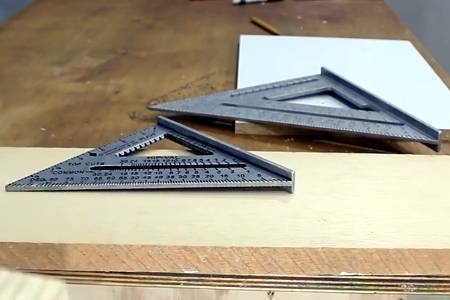

Особенности угольника Свенсона

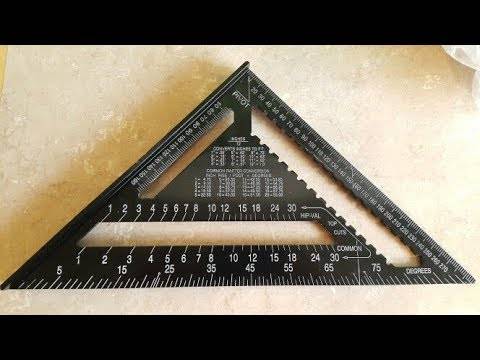

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.
Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.
Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.
Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.
Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.
https://youtube.com/watch?v=vY-TEwNyPt0
Виды пропиток
По типу основного компонента пропитки делятся на акриловые, алкидные и глифталевые.
Акриловые
Представлены составами разного назначения, среди которых есть средства, позволяющие укреплять пористые стены за счет глубокого проникновения.
Применяются для пропитки стен из бетона, кирпича, древесины и ее производных. Акриловые грунтовки используются для полотен любой плотности, не имеют резких запахов и высыхают в течение 2-5 часов.
Алкидные
Изготавливаются с применением алкидных смол, предотвращают появление ржавчины и востребованы при отделки поверхностей из металла. Также алкидные грунтовочные смеси увеличивают влагостойкость деревянных стен и препятствуют появлению грибка и плесени. Они наносятся в 1-2 слоя и высыхают в течение 15-24 часов.
Глифталевые
Состоят из смеси глифталевых смол, минеральных добавок, стабилизаторов и модифицирующих компонентов, отличаются низким коэффициентом проникновения и неприятным запахом. Перед тем, как грунтовать стены перед поклейкой обоев, нужно позаботиться о вентиляции. Применяются на поверхностях из древесины и металла в помещениях с небольшим уровнем влажности. Высыхание занимает около 24 часов.

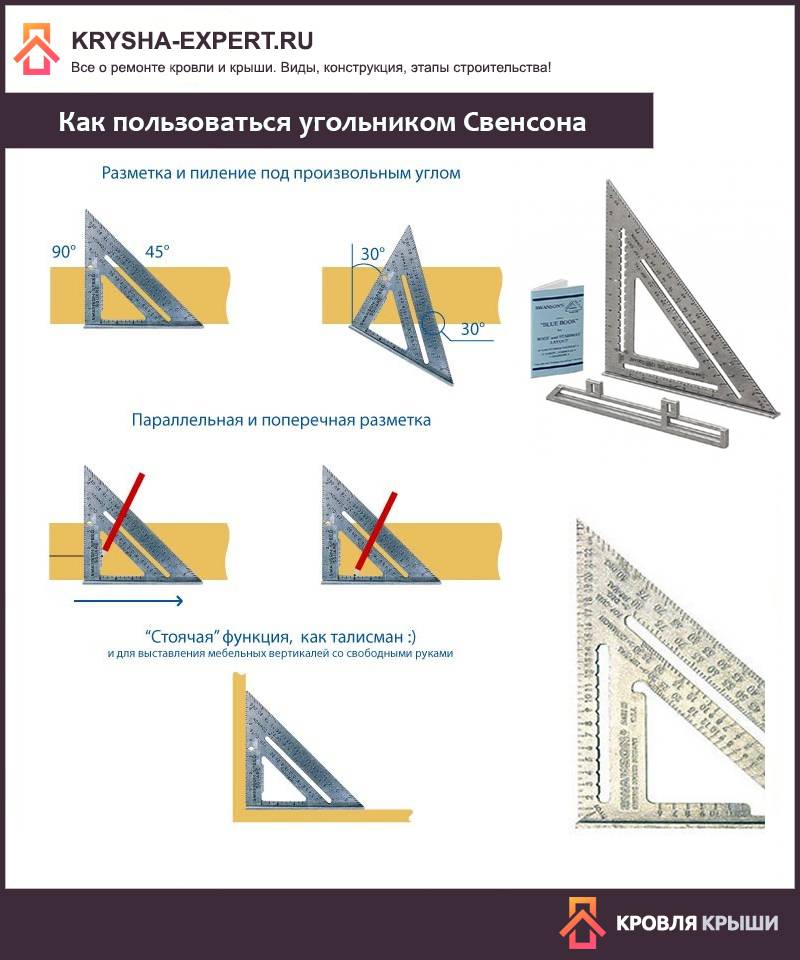

Как пользоваться инструментом

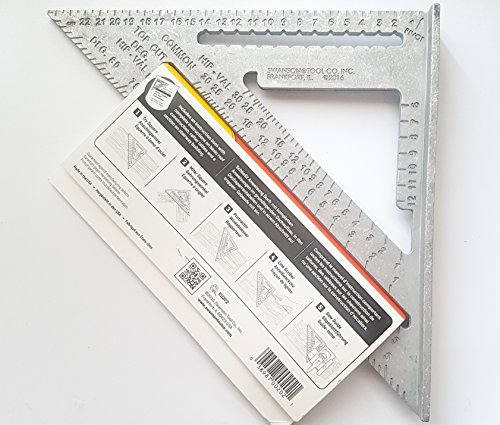

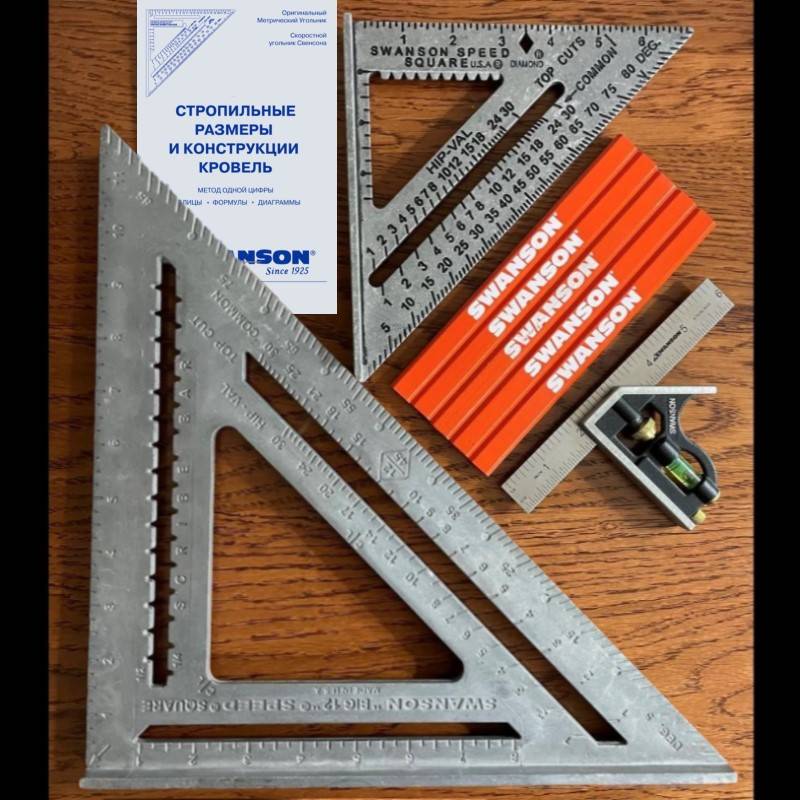

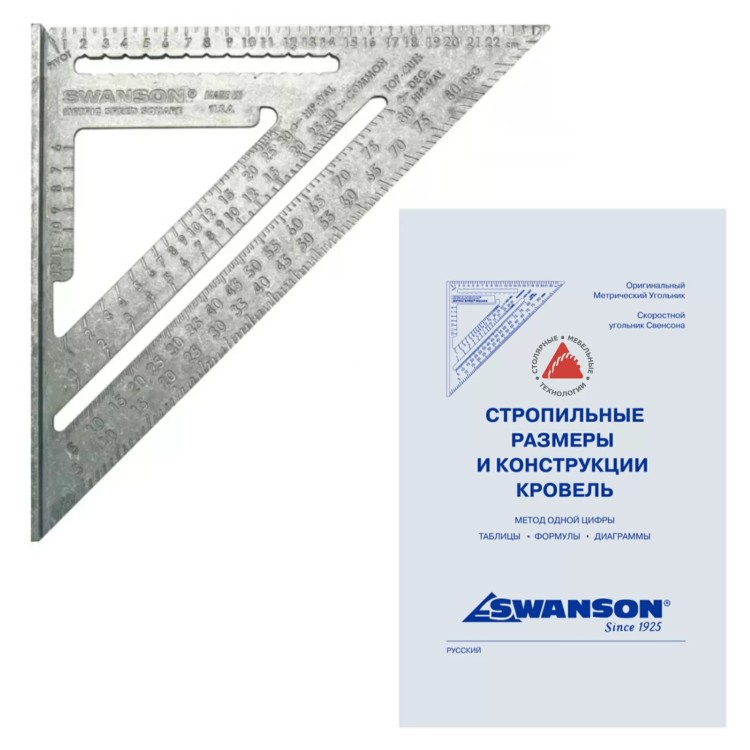

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом
При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

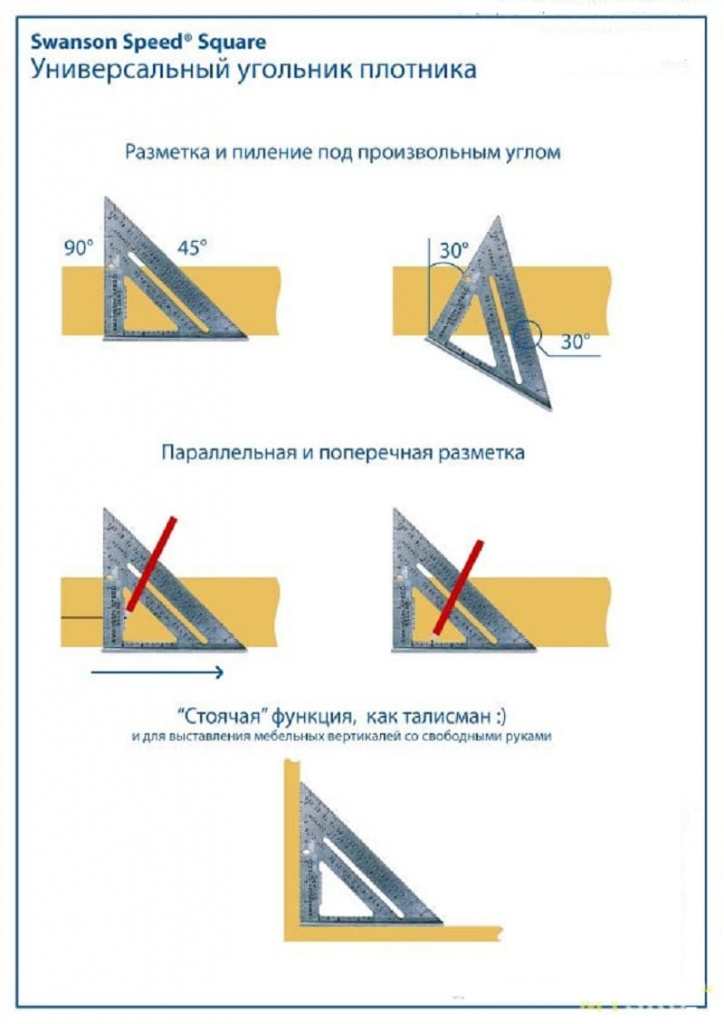

Использование столярного инструмента

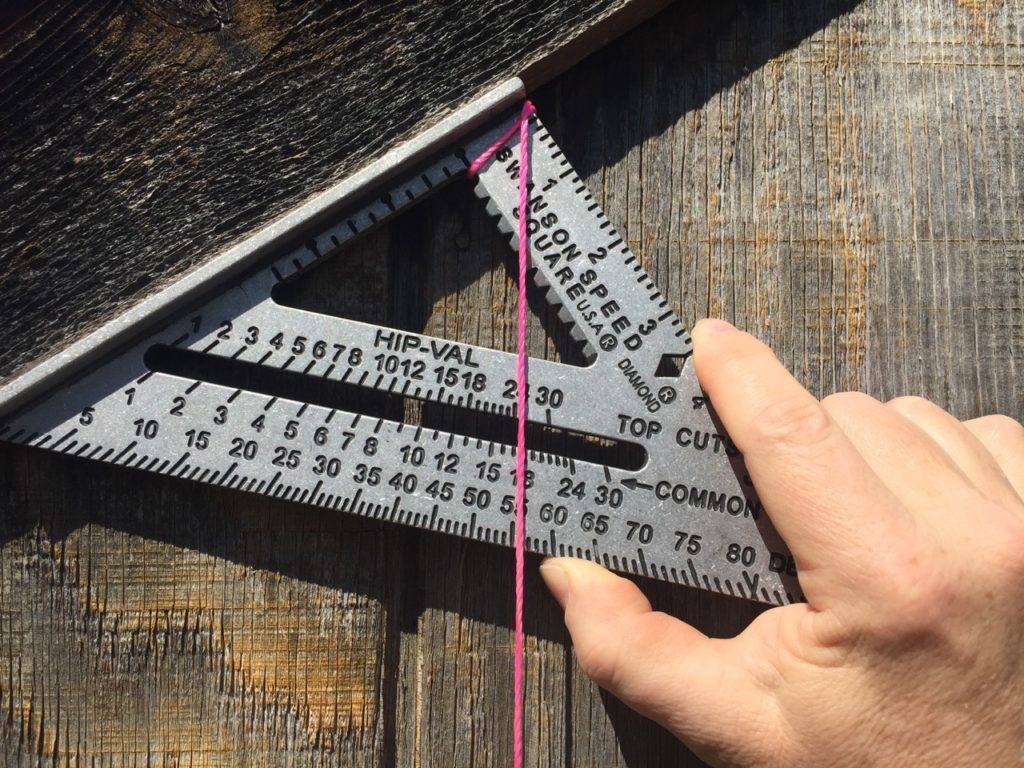

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.
- Упереть базовую поверхность в доску.
- Выбрать нужный размер на вырезе вдоль второго катета.
- Вставить в него карандаш.
- Перемещать устройство вдоль торца, упирая его в доску.
В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.
Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

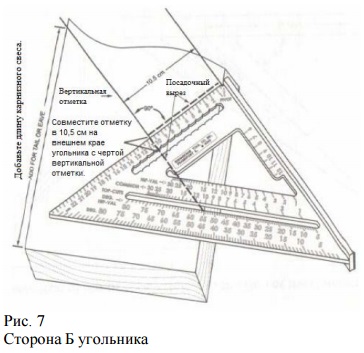

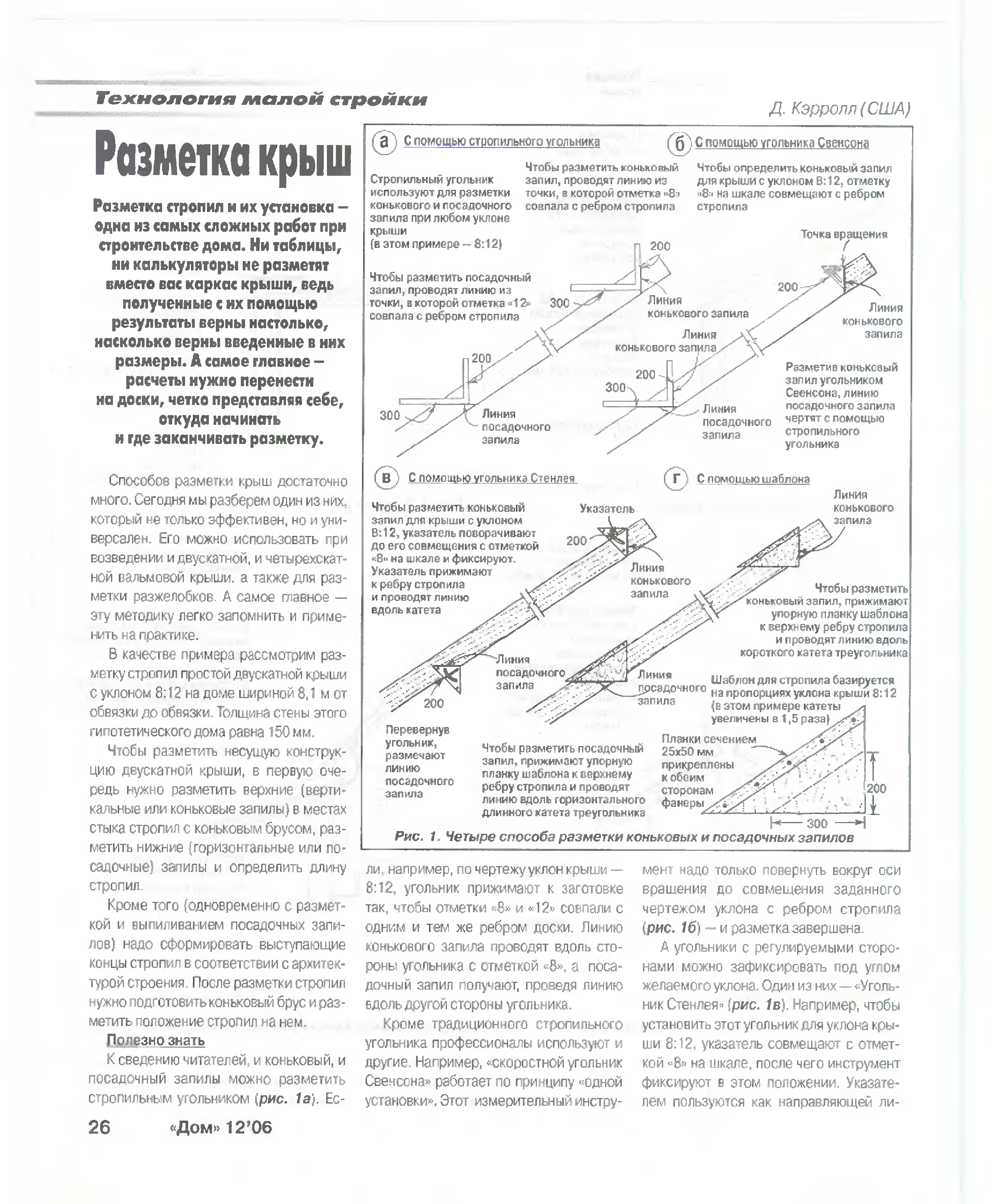

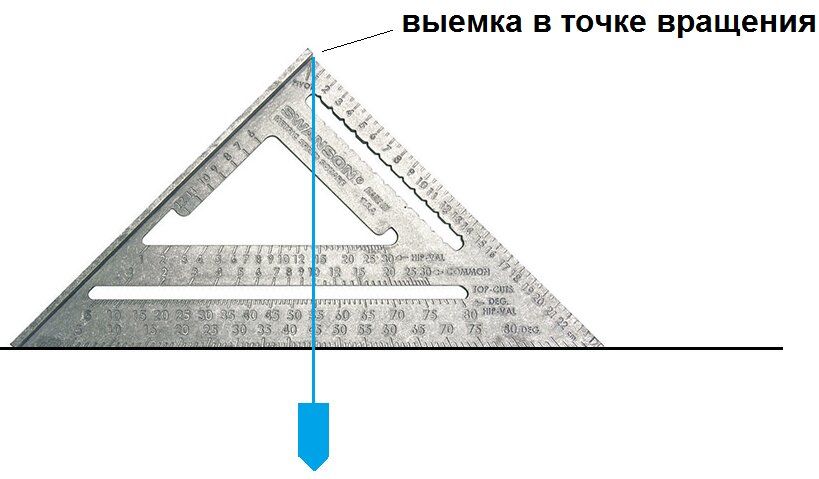

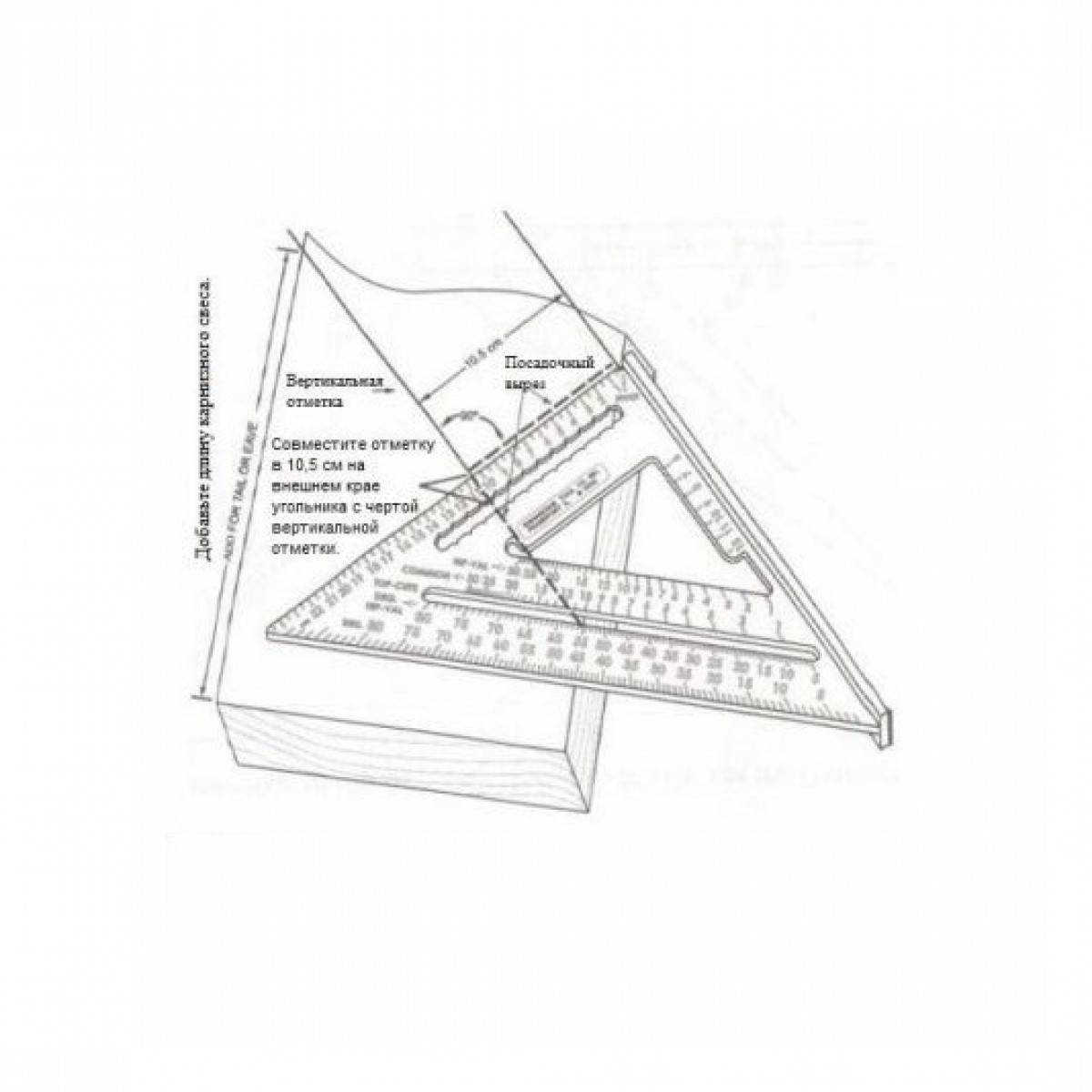

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.
Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

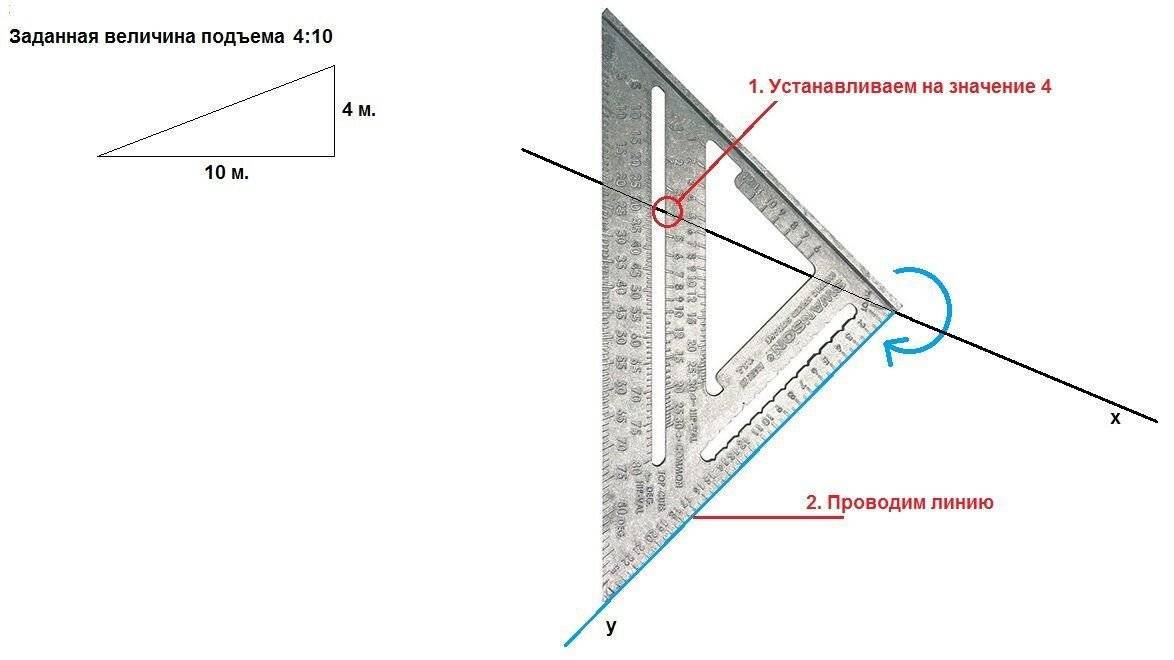

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

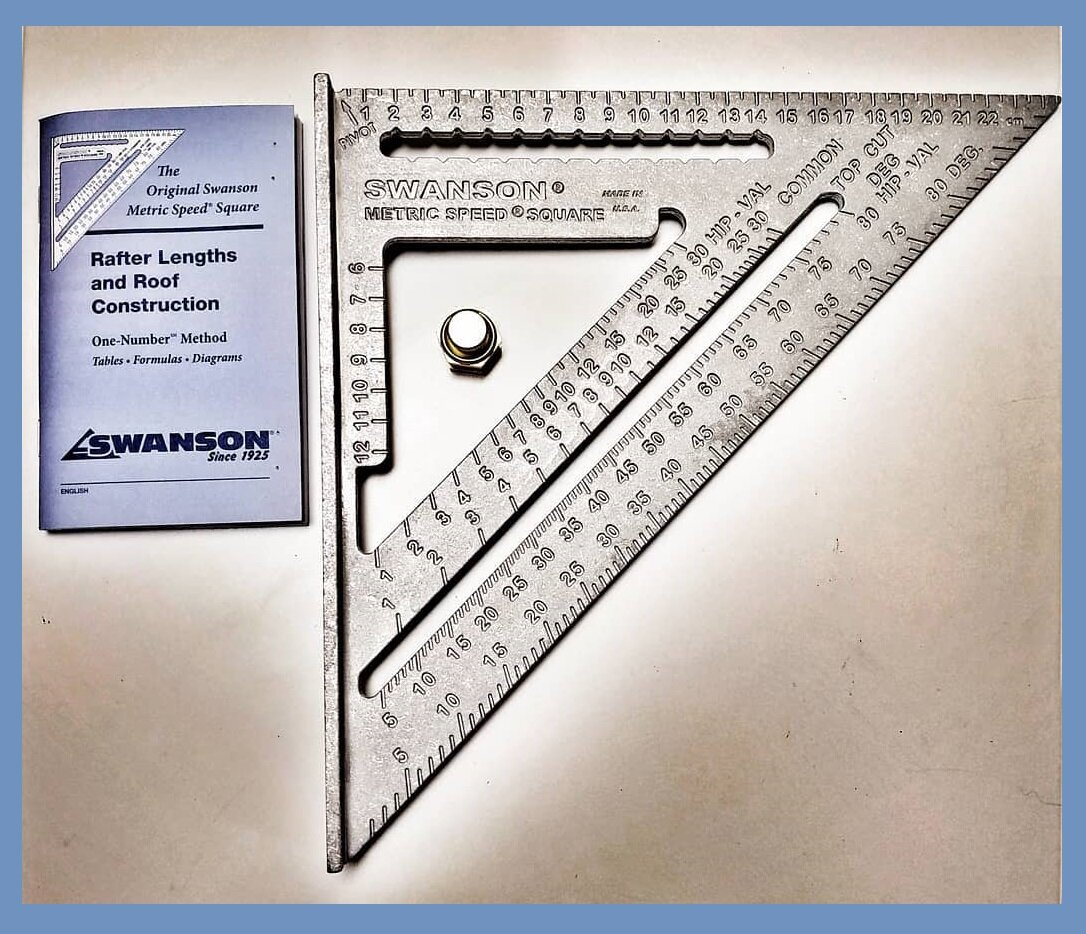

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.
Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.
Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.
Зачем нужны таблицы
Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.
В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.
Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Первый свенсон угольник разработал плотник Альберт Дж. Свенсон в 1925-ом году, а с 1945-го года основанная им семейная фирма Swanson Tool Company начала его массовое производство с экспортом по всем мировым государствам. Накопленные долголетние традиции позволили выпускать современные инструменты для плотницких работ.
Но автором патент на изобретение был оформлен с юридическими погрешностями, что позволило недобросовестным конкурентам наладить выпуск собственной аналогичной продукции. Единственно, чем отличается оригинал от аналогов — форма специального ромбовидного отверстия diamond cut, у конкурирующих фирм оно имеет несколько другую форму.
Что у нас в корзинке?
В течение первого сезона в корзину складывайте материалы для приготовления компоста – выполотые сорняки, скошенную с газонов траву, опавшие листья и т. п. Слои сочной органики для лучшего перепревания пересыпайте землей или торфом. Полезно также добавлять золу, суперфосфат, доломитовую муку, ускорители компостирования. Зимой содержимое емкости осядет. Следующей весной сверху насыпьте 30–40-сантиметровый слой земли – и высокая грядка для кабачков готова! Они созреют быстрее, чем на обычной, ведь их корням будет гораздо теплее. А чтобы защитить овощи от весенних заморозков – поставьте над корзиной опоры из пластиковых дуг или проволоки и накройте ее лутрасилом или пленкой.
Зачем нужны таблицы
Создавая разные типы крыши, приходится стыковать элементы кровли под разными углами. Чтобы определить искомый размер сторон крыши, используют формула Пифагора, где известен угол наклона и один катет. Чтобы упростить задачу и не заниматься сложными расчетами, существуют уже готовые таблицы. Их можно найти вместе с инструкцией к применению товара.
полезные хитрости для угольника — useful tricks for speed square
В таблицах обозначены параметры сторон кровли и ендов и угол, под которым должны размещаться части относительно друг друга. Это значительно экономит время строителя. Применение изобретения Свенсона возможно только при создании крыши с равными сторонами.
Угольник Свенсона – многофункциональное устройство, позволяющее при помощи одного инструмента измерить расстояние, быстро отмерить и начертить угол, разметить кровлю или нарисовать окружность. Его покупка оправдает себя, даже если угломер пригодится для строительства только одного дома.
Как пользоваться инструментом
В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом
При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами
Использование столярного инструмента
Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.
- Упереть базовую поверхность в доску.
- Выбрать нужный размер на вырезе вдоль второго катета.
- Вставить в него карандаш.
- Перемещать устройство вдоль торца, упирая его в доску.
В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.
Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.
Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.
Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.
Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.
Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.
Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.
Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.
Зачем нужны таблицы
Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.
В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.
Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.
Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.
Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.
На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.
Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.
Устройство инструмента
Угольник является измерительным атрибутом. Он состоит из 2-х линеек, которые закреплены между собой под углом 900. Используют его в самых разных отраслях. Особенно он популярен в строительном, столярном и слесарном производстве, необходим для нанесения на заготовки прямых линий, расположенных под углом 900.
Используется также в качестве поверочного устройства. Прибор многофункционален. С его помощью можно наносить линии под любым углом. Им проверяют поверхности на соблюдение перпендикуляра.
Основным достоинством измерительного прибора является простая конструкция. Устройство имеет низкую цену. При желании, его можно изготовить своими руками. Для этого понадобятся 2 линейки, которые соединяются на концах в строго перпендикулярном расположении. Инструмент поможет наносить не только не только линии под прямым углом, но и параллельную разметку.
Материал изготовления
Для производства используются разные составляющие. Изготовителями применяется пластик, металл и дерево. Самым надежным материалом считается металл. Такие модели обладают достаточной прочностью. Они не подвержены деформации. Этот момент очень важен в строительной сфере. На одной или двух сторон приспособления расположены измерительные шкалы. Они предназначены для нанесения разметки и контроля расстояния.
Длина линеек разнится, этот показатель варьируется от 60 до 1600 мм, все зависит от сферы применения изделия. Обычно инструмент имеет форму в виде буквы Г. Поэтому дома многие называют устройство уголком. В продаже можно увидеть универсальное устройство. Оно имеет на стыке шарнирное соединение. Это дает возможность выставить не только перпендикуляр. Называется инструмент малкой. Для производства металлических уголков используются такие марки стали, как Х, У8А, ШХ15, 9Х.
Качественный инструмент должен проходить температурную обработку. Это позволяет получить высокую твердость, что положительно сказывается на эксплуатации приспособления. Бывают 3 класса точности (0, 1, 2). Самым лучшим считается нулевой показатель. Такой инструмент применяется для поверочных работ. Метрологические лаборатории их тоже используют. Модели с первым классом погрешности пользуются успехом в строительной отрасли, слесарном и столярном деле. Второй класс имеет неточности в работе. Его обычно приобретают для эксплуатации в домашних условиях.

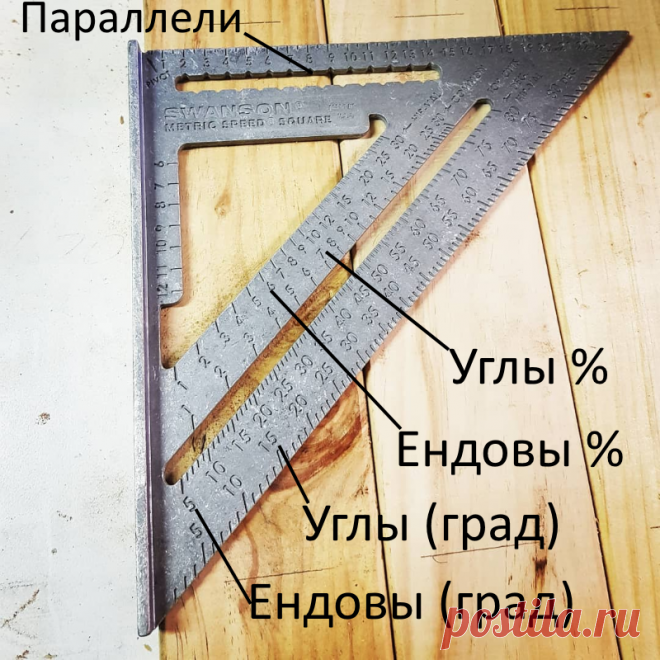

Применение угольника Свенсона
Компания Swanson производит строительный угольник в различных единицах измерения:
Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

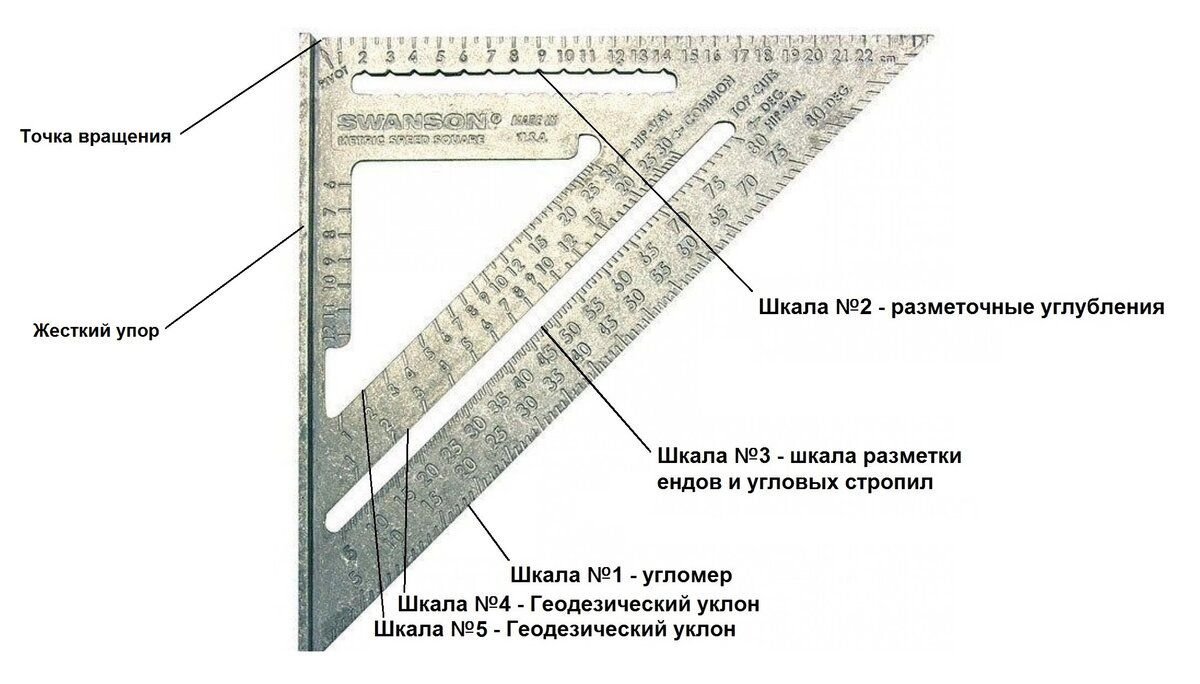

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

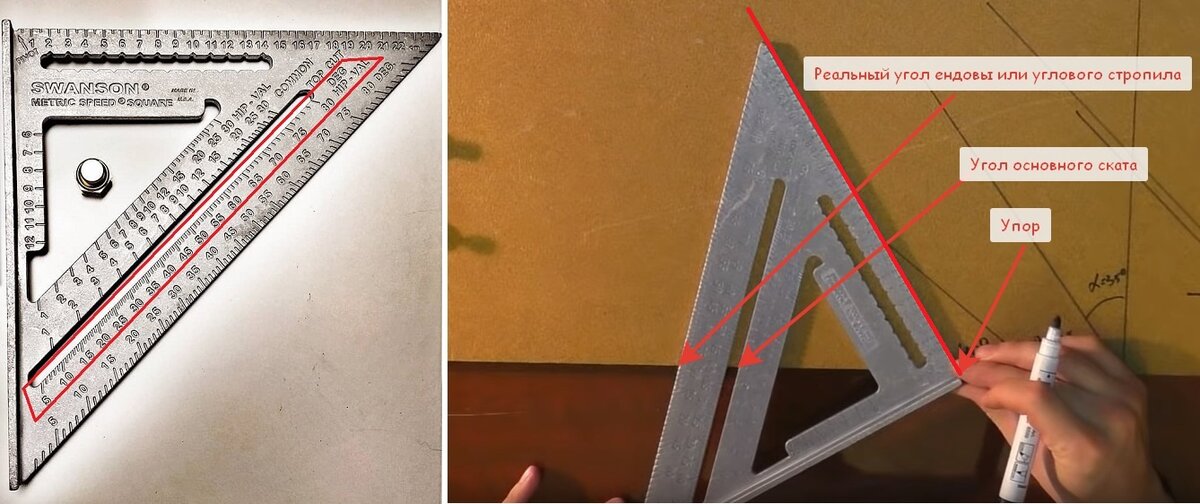

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.
Как с угольником Свенсона запиливать доски под любой угол
Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

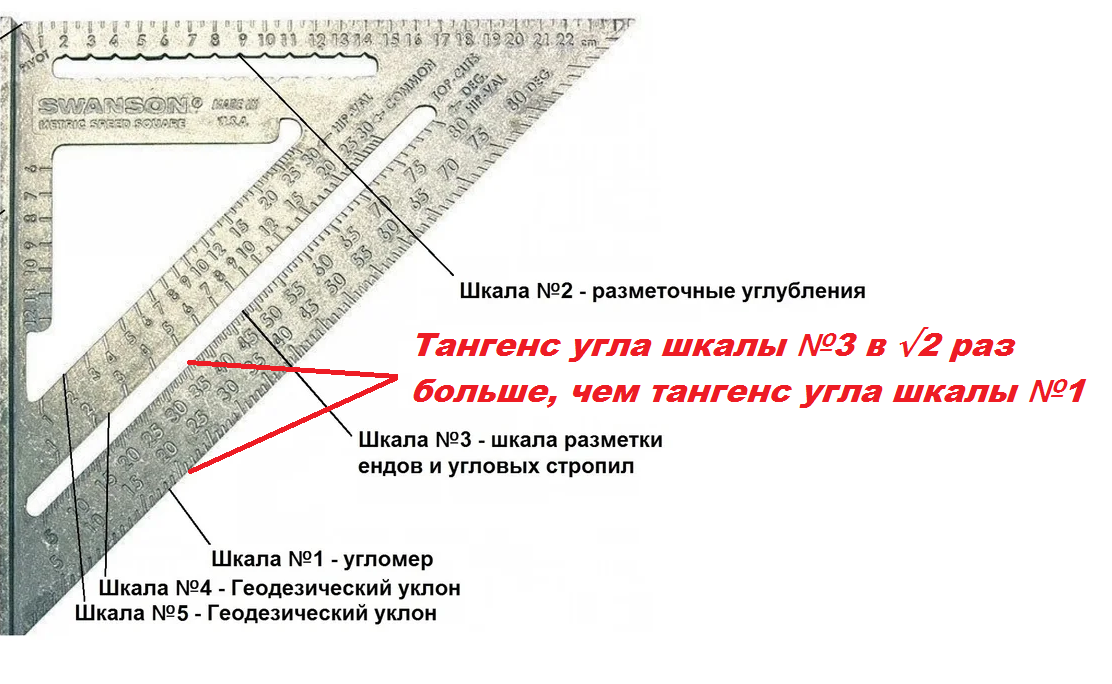

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.
Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.
Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.
Зависимость 3 и 4 шкалы выражается через корень квадратный.

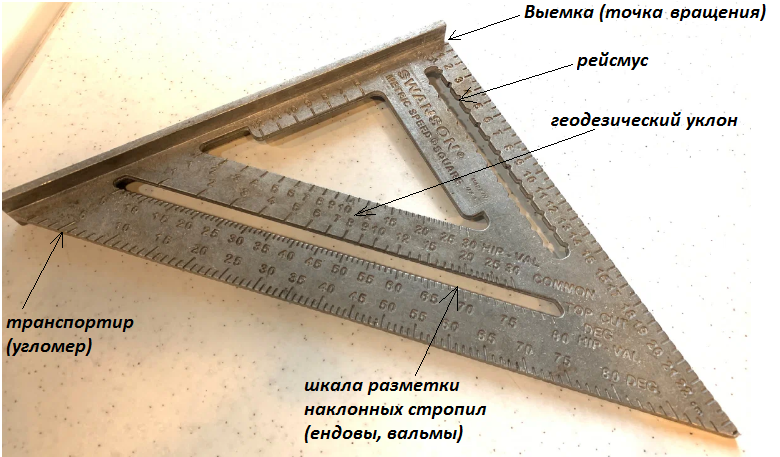

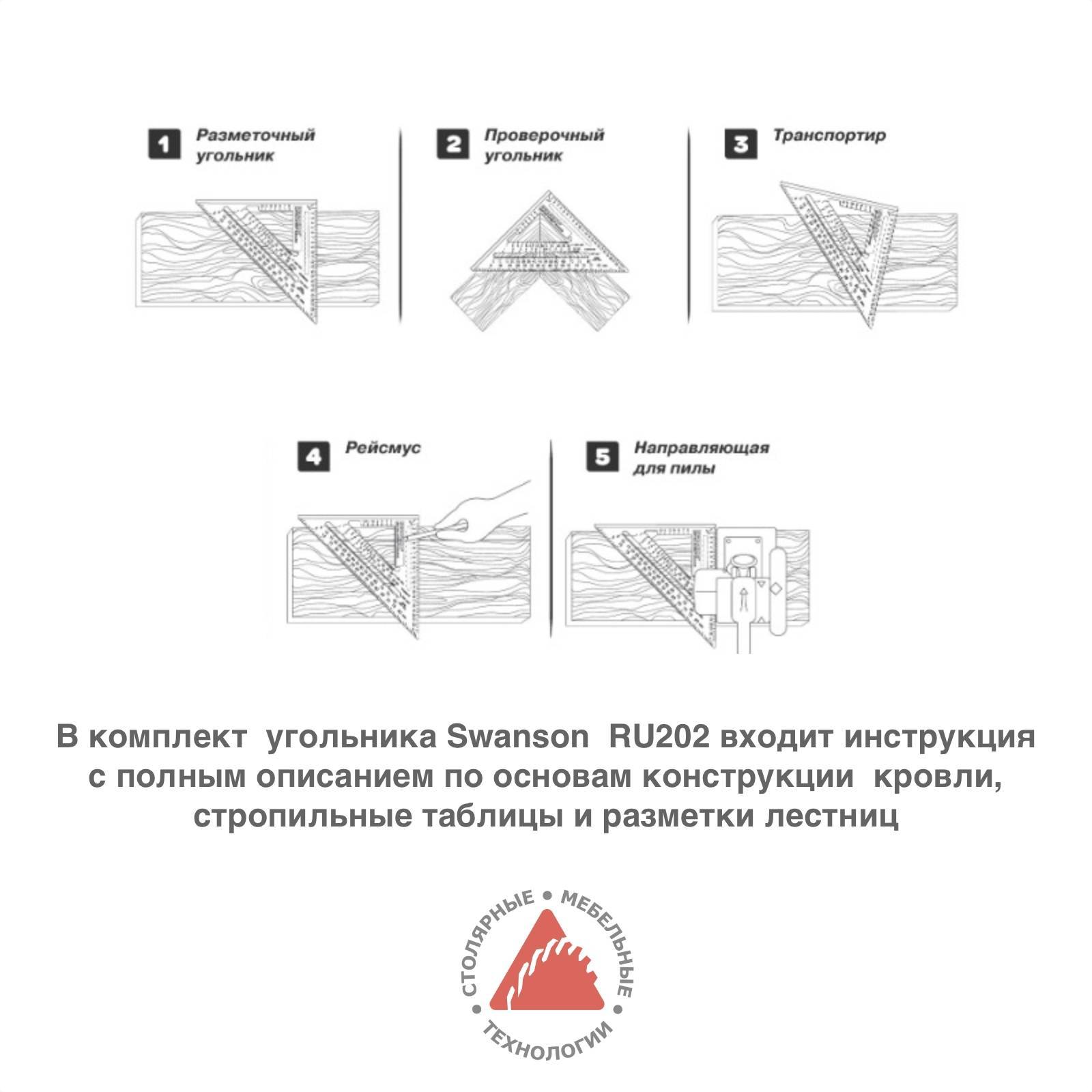

Угольник выполняет несколько функций и заменяет собой более простые инструменты:
- угломер;
- угольник Magnusson;
- рейсмус;
- транспортир;
- уровень;
- струбцину;
- упор под инструмент.
Площадка под упор, выступает с 2 сторон, для симметричной разметки.
Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.
Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

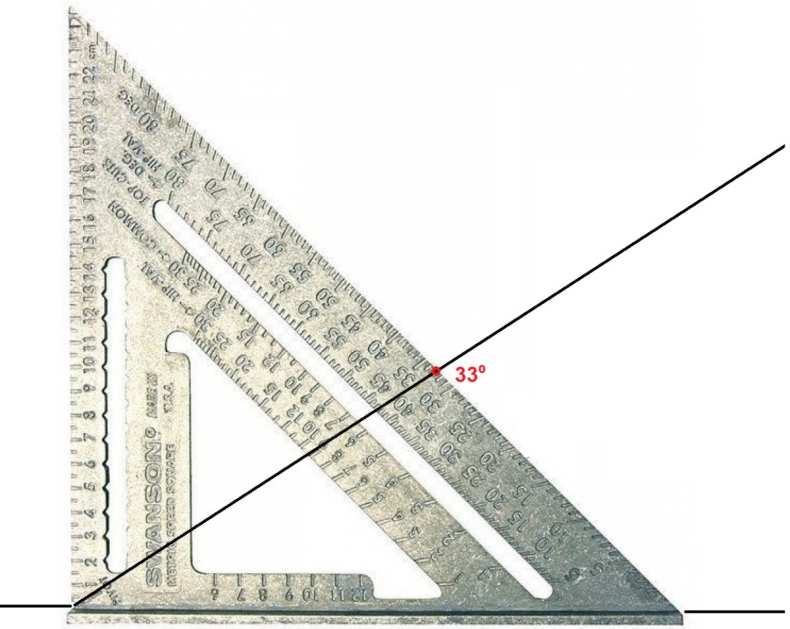

Использование приспособления Свенсона в качестве транспортира позволяет шкала, нанесенная вдоль гипотенузы.
Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.
полезные хитрости для угольника — useful tricks for speed square
Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.
Выбор угольников
Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.
Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.
Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.
Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.
Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.
Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.
Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.
Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.
Метрический угольник Свенсона
Так чем же хорош оригинальный угольник Свенсона (swanson speed square) и что он собой представляет. В классическом исполнении данный угольник сочетает в себе также транспортир для того чтобы наиболее точно производить разметку деталей во время производства стропильной системы каркасного дома, системы лестниц и лестничных маршей.
Угольник Свенсона с Алиэкспрсс.
Также угольник Свенсона метрический просто незаменим в строительной отрасли при производстве различных изделий, имеющих сложную форму, мебельных элементов, ведении слесарных работ, когда необходимо провести измерение составляющих элементов и их установку под различным углом наклона.
Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео
Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.
Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.
На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.
Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.
Создание угольника Свенсона
Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.
В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

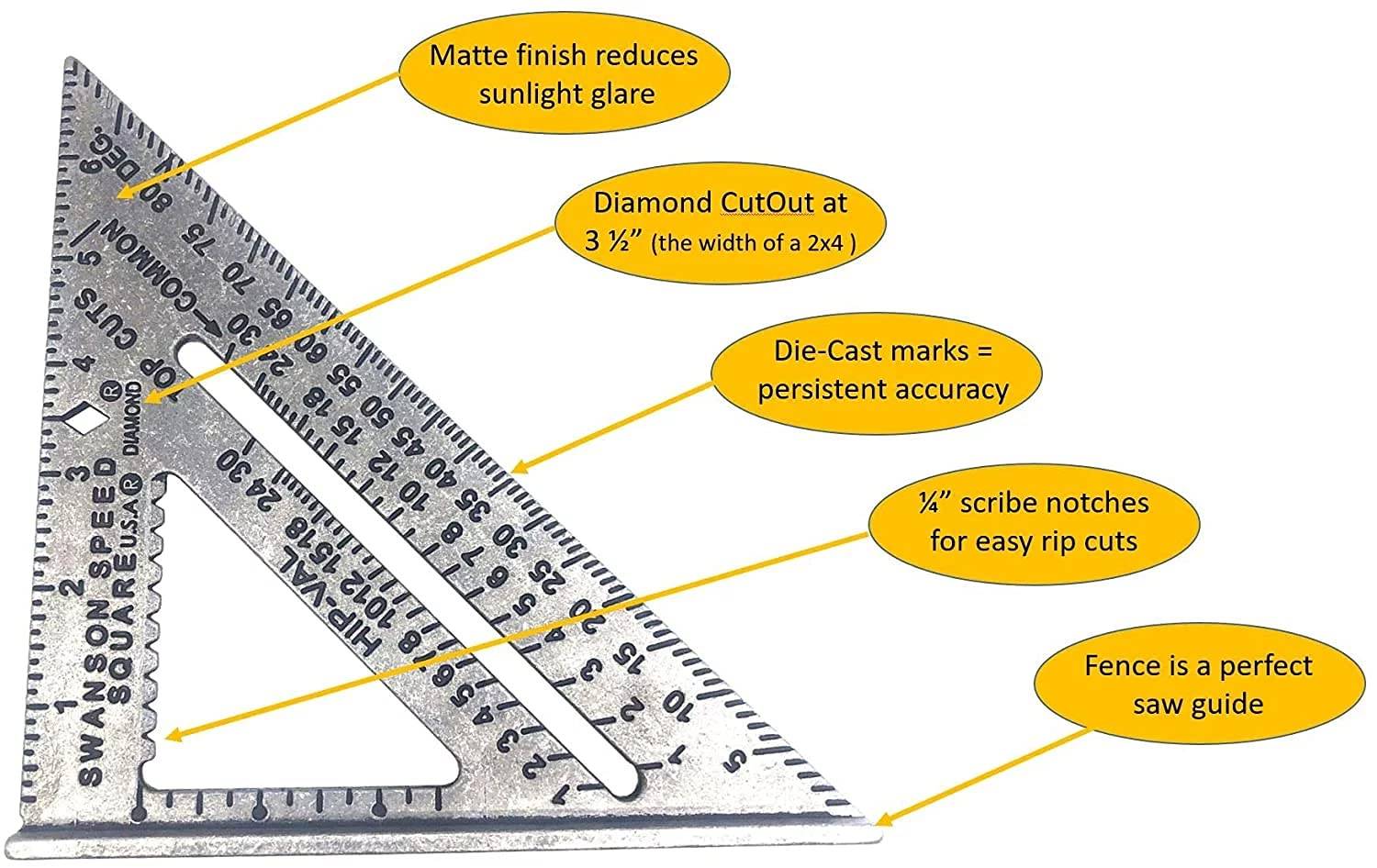

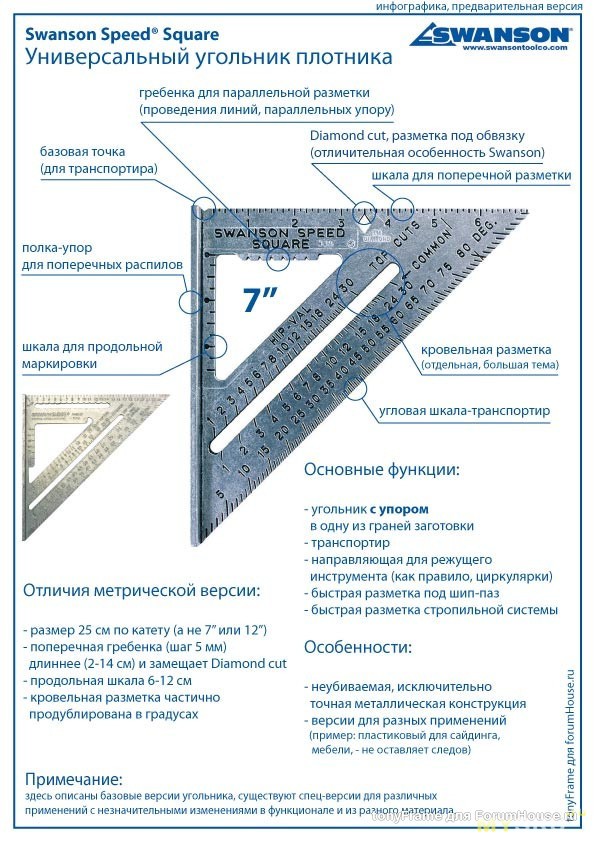

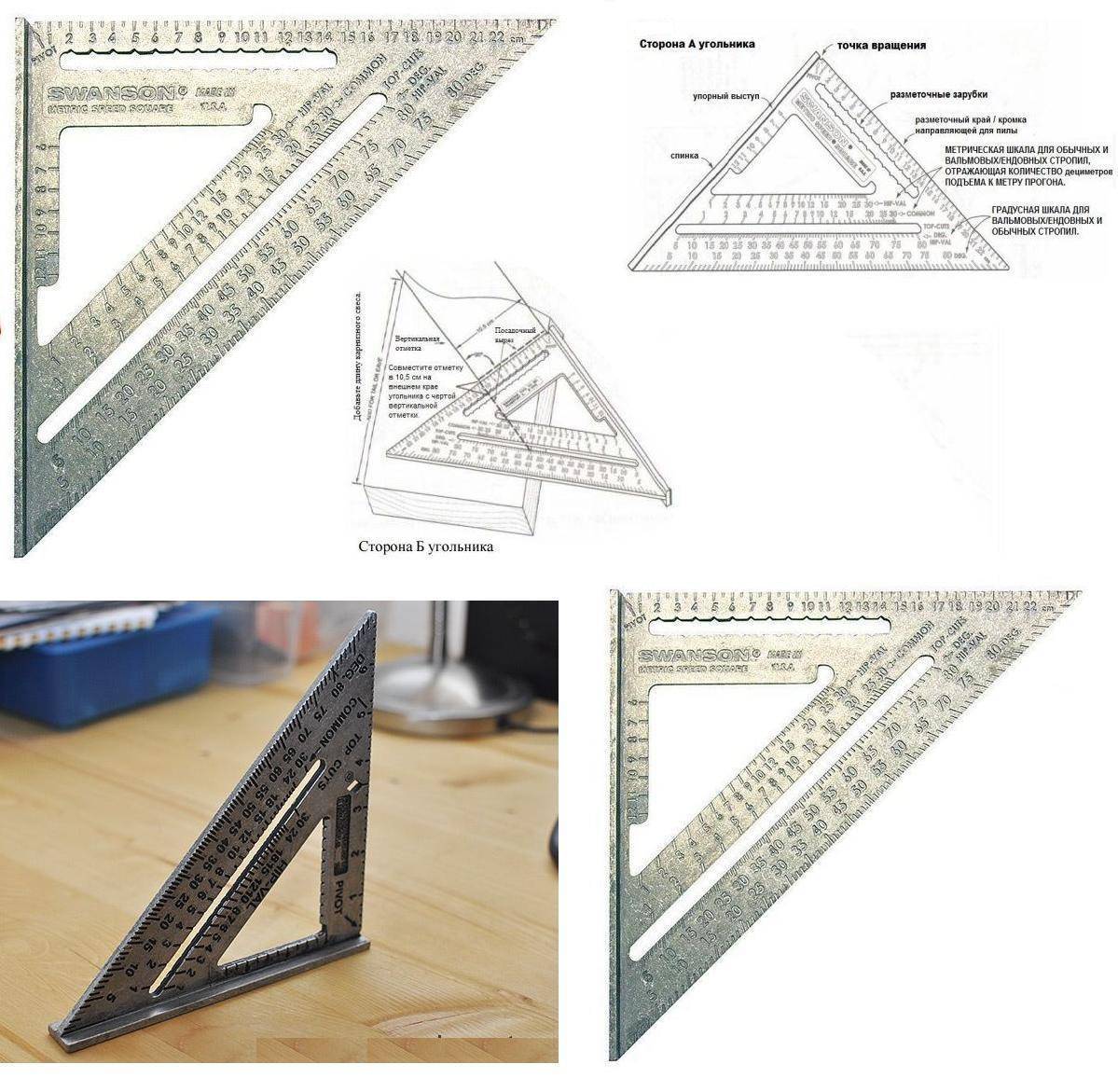

Описание угольника Свенсона
Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:
- уровня;
- угольника;
- транспортира;
- угломера;
- разметочного инструмента;
- упора для электроинструмента и многого другого.
Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.
Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).
Многофункциональность угольника Свенсона
Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.
Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.
В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.
Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

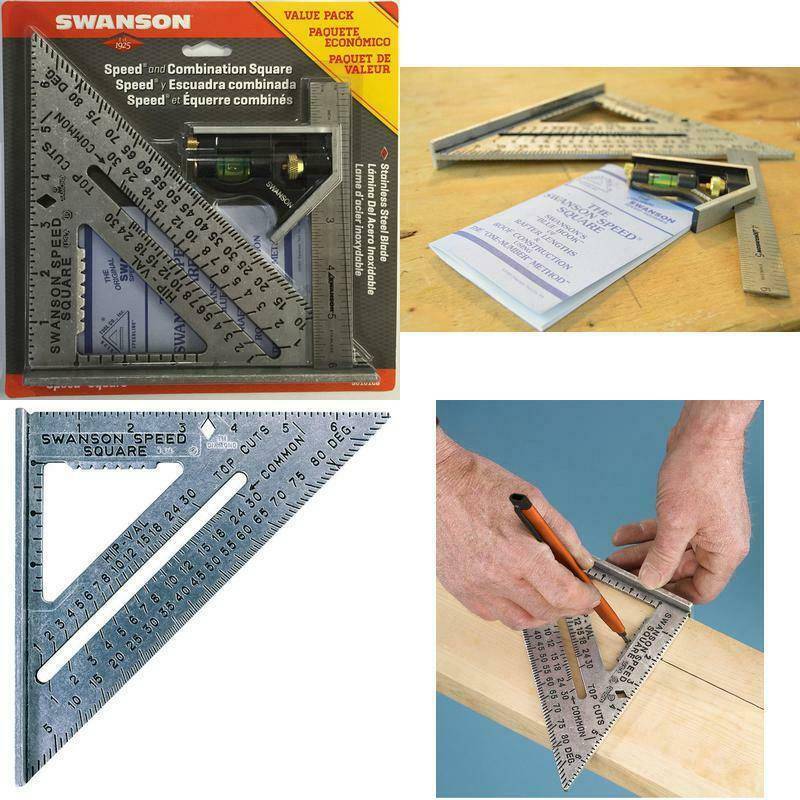

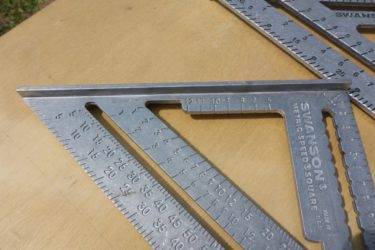

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

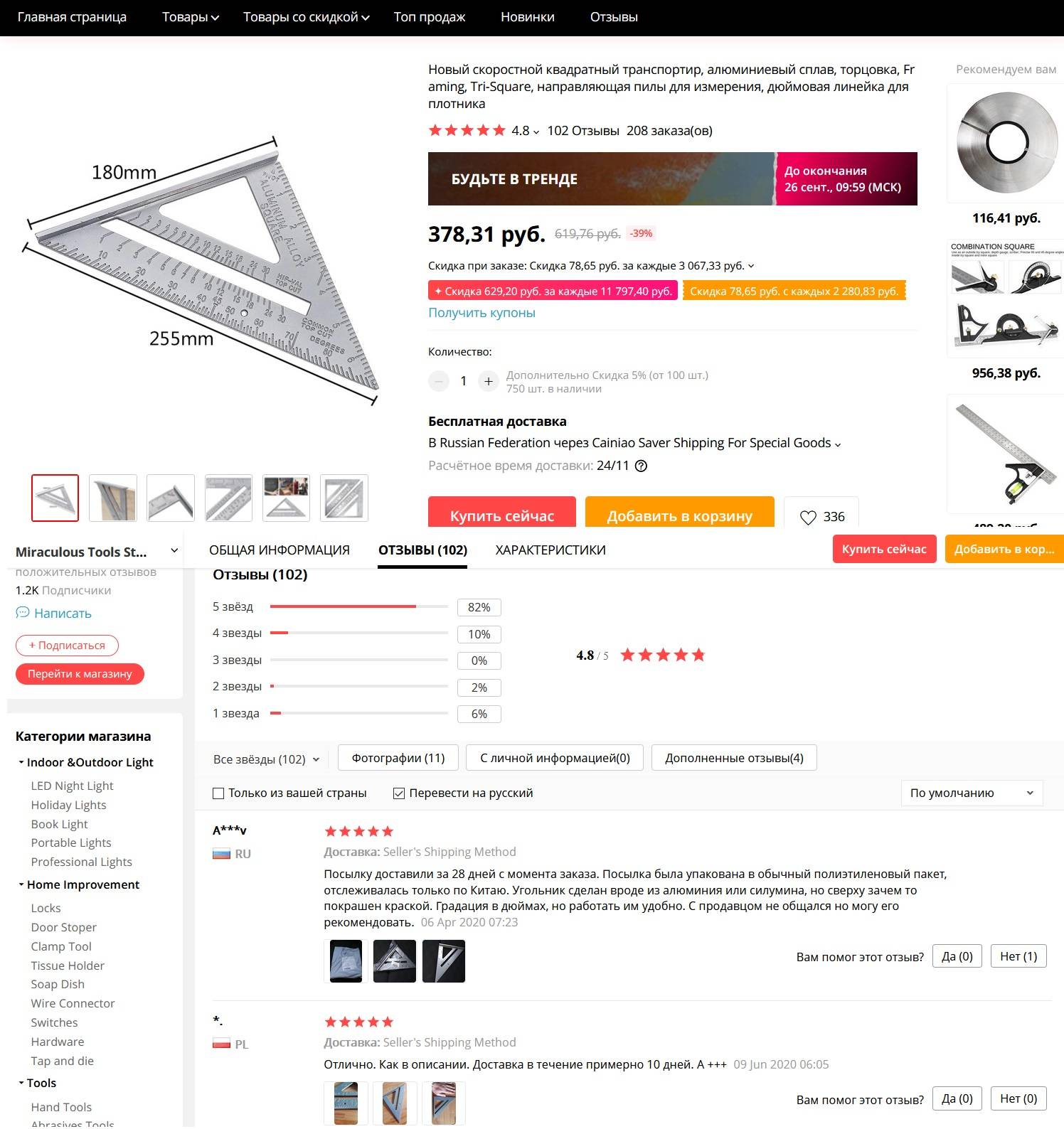

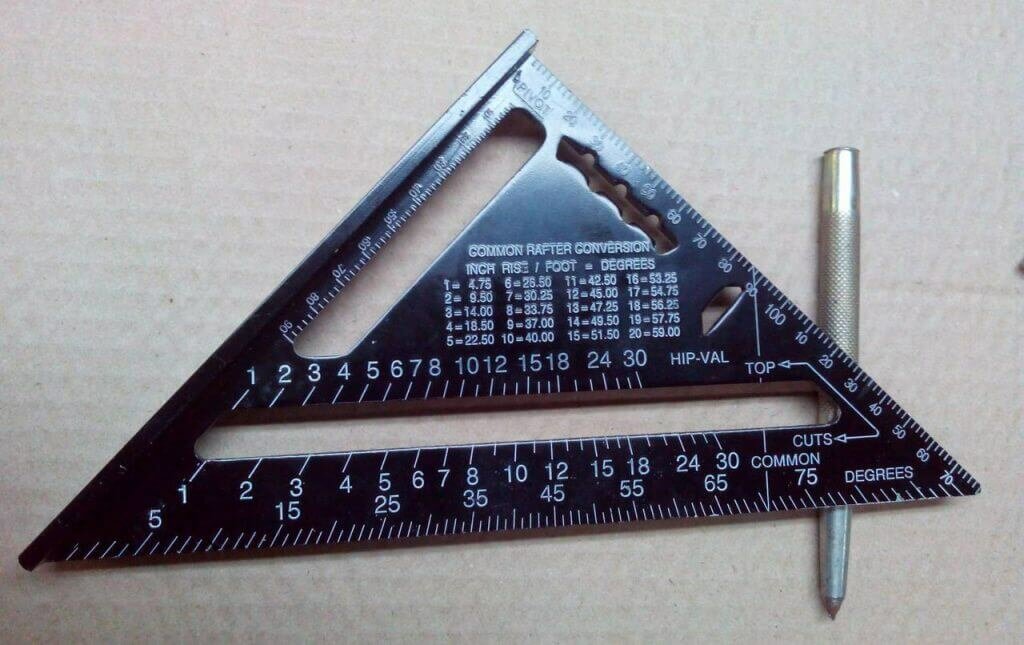

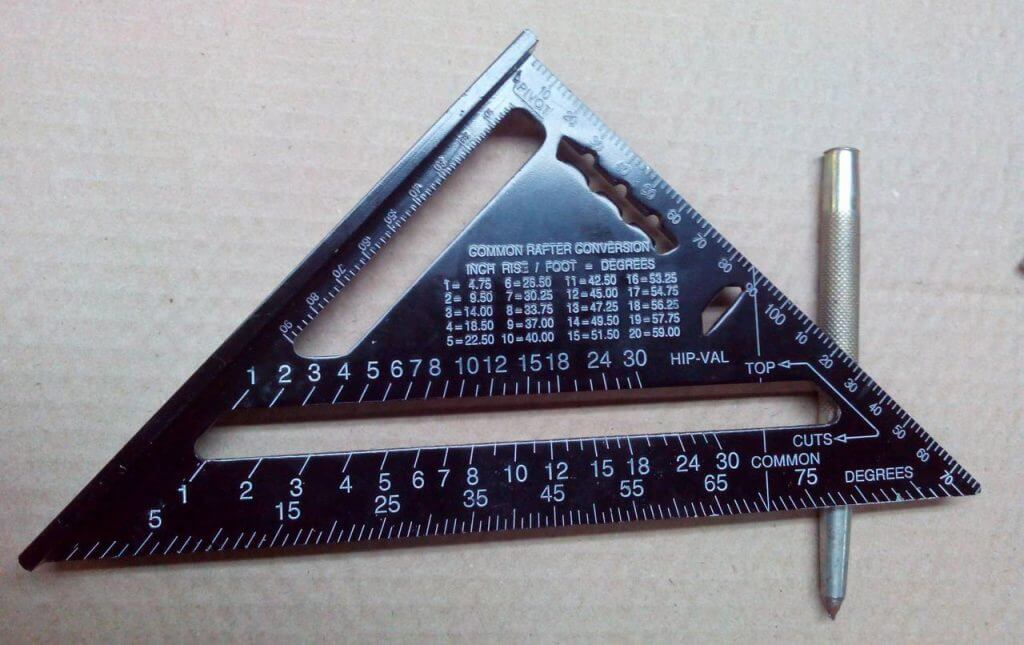

Покупка на Алиэкспресс: обзор угольника Свенсона
Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.

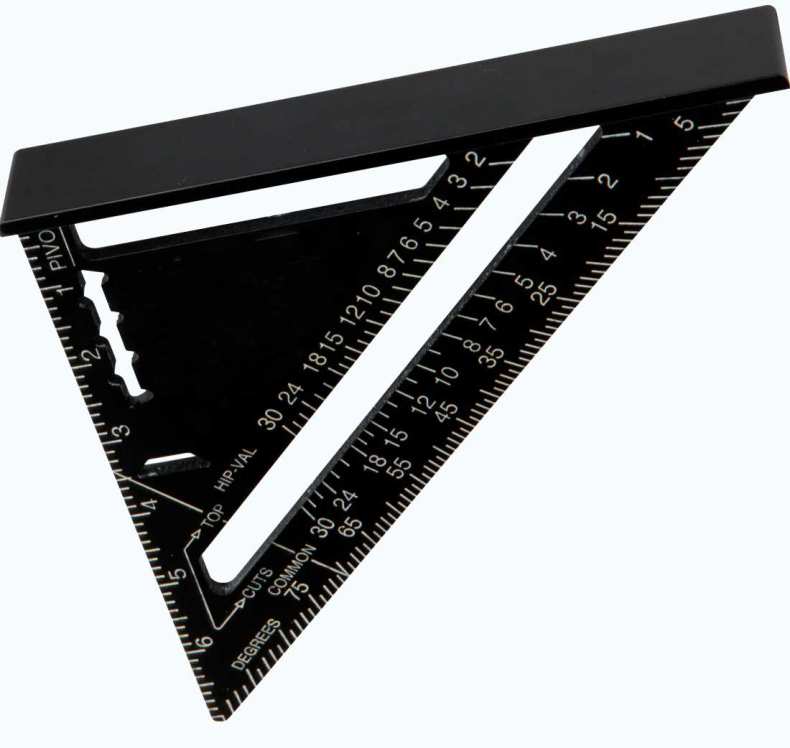

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?
Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.
Гипотенуза и катет прибора отфрезированы.
В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже. Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.
Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.
Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.
Что можно сказать о подошве изделия?
Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.
Решить можете только вы сами.
Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.
Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.
Столярный угольник: виды, выбор, использование
Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.
Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.
Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.
Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

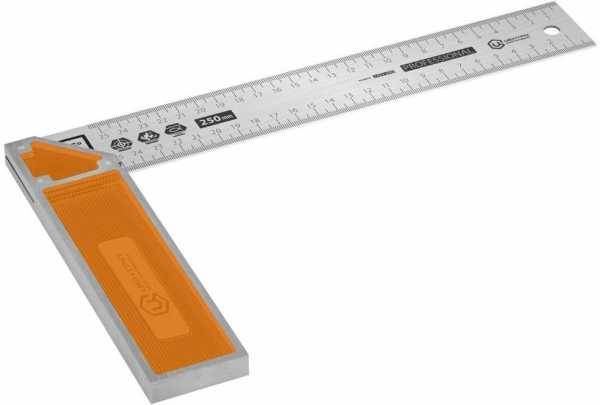

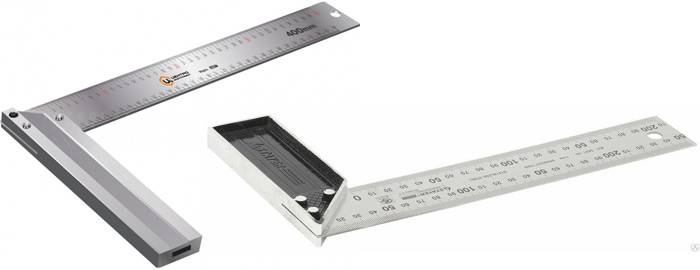

Угольник в столярном деле
Если столярную линейку согнуть под углом 90°, то получим простейший угольник столяра для разметки линий и углов. С его помощью можно наносить параллельные и перпендикулярные линии на стенах при проведении ремонтных и строительных работ, поверять углы и делать разметку в мебельном производстве. Он незаменим при создании любых столярных конструкций.
Материалом для создания современных угольников служит дерево, пластмасса, металл и их комбинации.
Школьные угольники обычно делают двух видов – с углами 30°×60°×90° и 45°×45°×90°. При этом одна из сторон обычно выполняется в виде линейки с нанесенными делениями (мм и см).

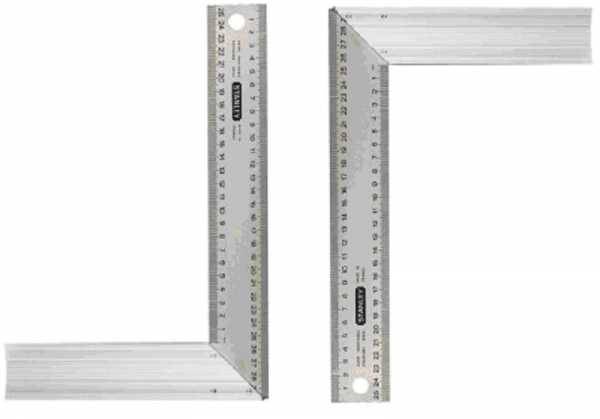

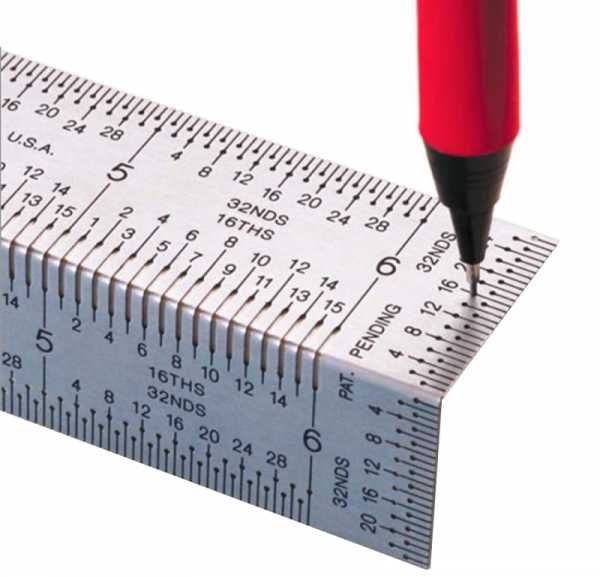

Уголок состоит из линейки (как правило, длиной от 60 мм до 1600 мм), которая фиксируется в деревянной, металлической или пластмассовой ручке, в зависимости от качества и требований к уровню инструмента. Он служит не только для проверки прямых углов, но и проведения перпендикулярных линий.

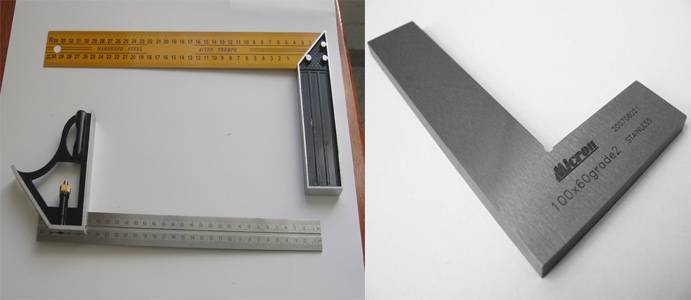

Виды угольников
В ремонте, строительстве и любых «сделай сам» работах часто используют следующие разновидности угольников:

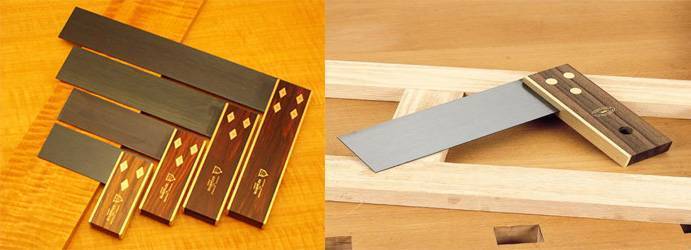

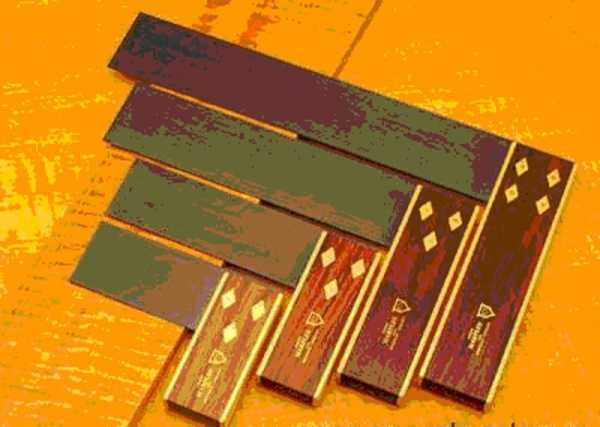

- Столярный. Как правило, его размер зависит от вида деятельности. Для столярных работ по производству, например, рам, используют огромные инструменты 7,3×4,9 м. Для мелких поделок применяют более удобные — 20×15 см или 30×20 см.
- Разметочный. У него широкое градуированное лезвие с прорезями для карандаша, длина которого 5-30 см. Он незаменим при производстве мебели – с его помощью проверяют перпендикулярность, размечают линии, калибруют другие инструменты.

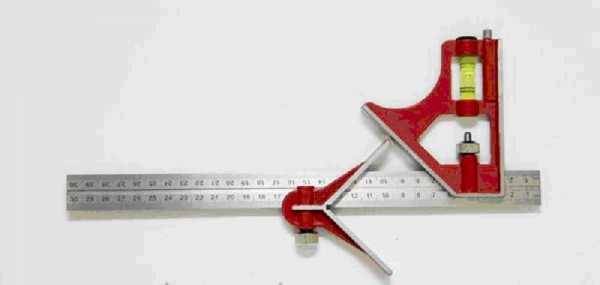

- Универсальный или комбинированный. В нем сделана подвижная регулируемая линейка и многофункциональная рукоятка со встроенным пузырьковым уровнем и держателем для чертежных работ. Это целая совокупность инструментов. В одном флаконе — ерунок, рейсмус, малка, линейка и другие.
Это уже профессиональный инструмент, являющийся обязательным атрибутом любой столярной мастерской, особенно, которая занимается производством мебели. С его помощью можно:
- проверить горизонтальность и вертикальность разметки;
- использовать как стусло;
- разметить внутренние и внешние углы;
- измерить глубину и сделать разметку отверстий под шурупы;
Существует ряд редких специальных видов угольников для нестандартных задач.
- Ерунок – комбинируется из двух пластинок, закрепленных под углом 45° (135°).
- Малка – с помощью закрепленных на шарнире пластин позволяет переносить любой угол.
- Угольник-центроискатель помогает определить центр в деталях цилиндрической формы.
Выбор угольника
Выбор зависит, в первую очередь, от вида планируемых занятий. Иногда для простых поделок, не требующих высокой квалификации и точности, достаточно и школьного деревянного. Но обычно необходимо отталкиваться от ряда параметров:

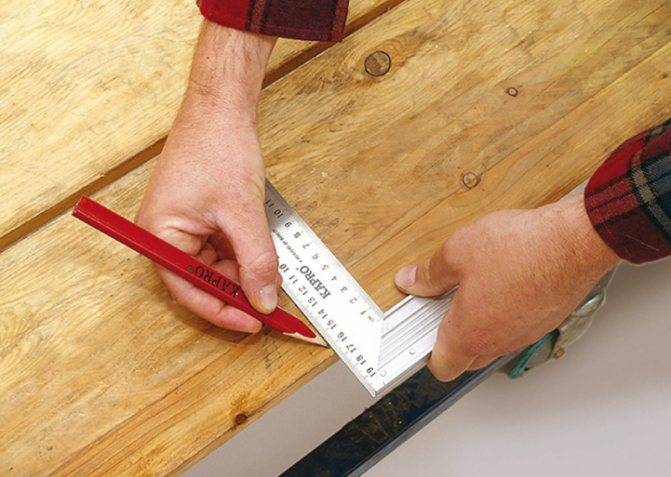

Угольник довольно легок в использовании. Например, для разметки контуров распила доски следует расположить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. Затем провести перпендикулярные торцу линии.
https://youtube.com/watch?v=xdFUuAGRdG4
Он всегда поможет вам выстроить перпендикуляры, параллели и диагонали, нарисовать квадраты и ромбы, поверить и проконтролировать углы и их соответствие между наружным и внутренним.
Это действительно инструмент, проверенный временем!
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео
Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.
Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.
На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.
Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.
Треугольник металлический измерительный
- 1 Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +
- 2 Алиэкспресс — угольник Свенсона: обзор, каталог, цена, фото, лучшие продавцы
- 3 Слесарные угольники
- 4 Поверочные угольники «Ставропольского инструментального завода»
- 5 Купить угольники, по низкой цене с доставкой по России — интернет магазин Калпа Врикша 5.1 Конструкция
- 5.2 Разновидности
6 Угольники слесарные, поверочные УП
6.1 Угольник поверочный УП 160х100 кл.2 ЧИЗ с поверкой
7 Угольник свенсона
7.1 Что такое угольник свенсона
7.2 Как пользоваться угольником свенсона 8 Строительный угольник — 90 фото обычных и специальных видов угольников

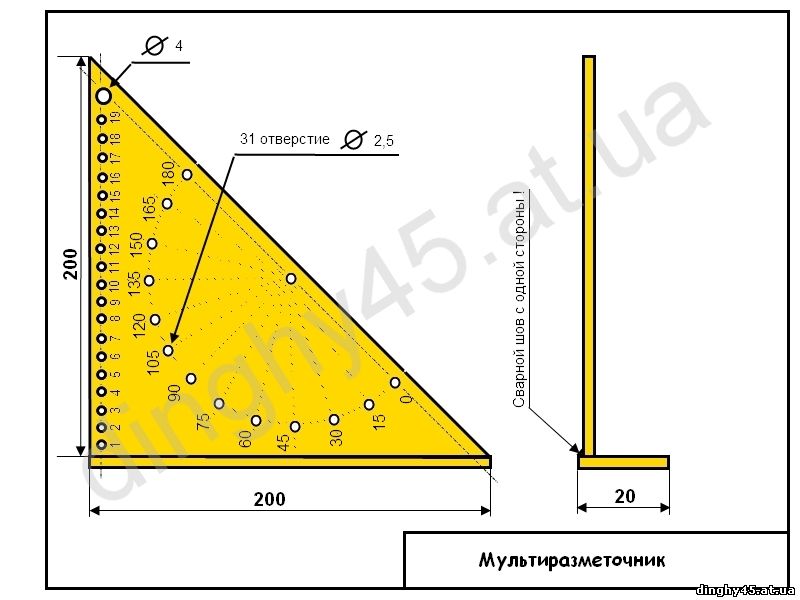

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.
Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.
На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.
Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.
Создание угольника Свенсона
Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.
В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.
Шпаклевка углов гипсокартона
Гипсокартон шпаклюется для того, чтобы добиться идеально ровной поверхности. Бумажная облицовка не идеальна, кроме того ее легко повредить при транспортировке. И если мы захотим покрасить поверхность, особенно глянцевой краской – при некотором освещении будут видны неровности, что не придаст красоты помещению, а наоборот, отнимет ее
Внимание! Согласно с техдокументацией Knauf перед покраской шпаклюется вся поверхность. Если же вы отдали предпочтение отделке обоями или плиткой – можно обойтись шпаклевкой только головок саморезов и стыков
Шпаклевать углы необязательно, это зависит от того, хотите ли вы, чтобы углы ваших комнат были симметричны и на этом можно сэкономить.
Отделка углов шпаклевкой – нелегкое дело для начинающих строителей. Это занятие требует предельного усердия и внимания. Ознакомьтесь ниже с методикой создания идеально ровной основы для будущей отделки. Чаще всего приходится шпаклевать внутренние углы.
Неожиданное применение школьного угольника!
Мы все привыкли использовать школьный деревянный равнобедренный угольник исключительно для занятий по геометрии или черчению, а возможности его, как выясняется, могут быть значительно шире. Вот, например, нет у вас под рукой строительного уровня, а оценить степень горизонтальности поверхности все-таки необходимо, причем времени на поиски специального устройства у вас попросту не хватает. Что делать? На выручку приходит смекалка, школьный угольник и подручные материалы: крепкая нить, рыболовное остроносое грузило из папиного или дедушкиного арсенала.
Итак, приступаем: один конец нитки привязываем к ушку грузика, а второй крепим к вершине равнобедренного треугольника так, чтобы острый конец грузила выполнял бы роль указателя у отметки, сделанной строго посередине длинной стороны треугольника. По сути, делаем небольшой отвес, размещенный внутри треугольника. Пару минут – и устройство готово! Помещаем его на проверяемую поверхность и по отклонению остроносого указателя определяем степень отклонения от горизонтали.
- 5
- 4
- 3
- 2
- 1
