Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

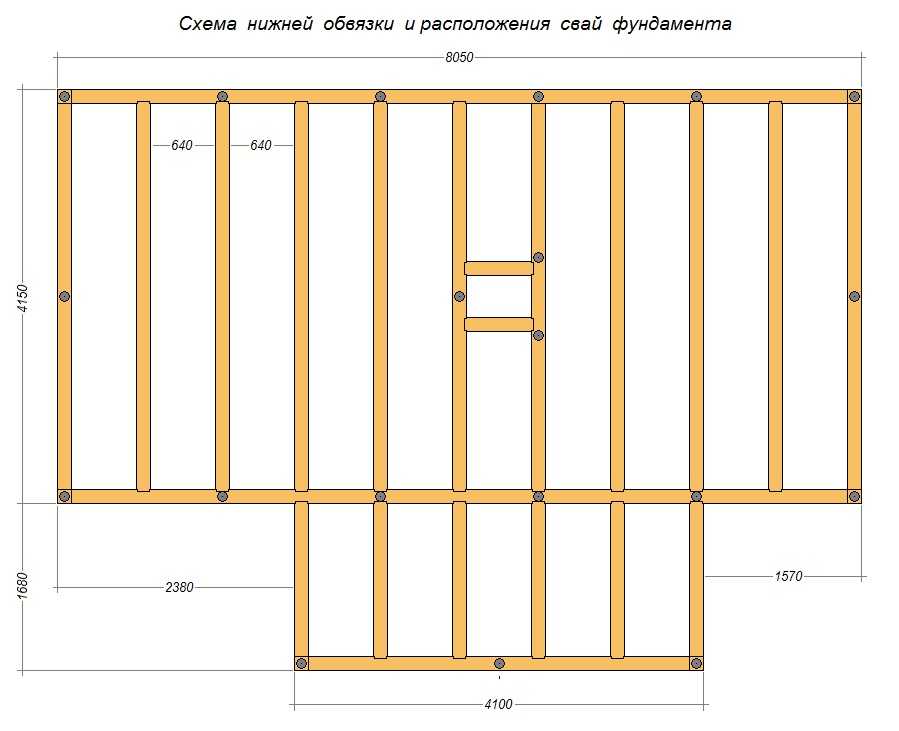

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см. Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Достоинства и недостатки

Прежде чем заказывать строительство каркасного коттеджа или дачного домика, необходимо взвесить все за и против. Следует учитывать, что некоторые особенности технологии при разных ситуациях можно отнести и к плюсам, и к минусам.

Плюсы каркасной технологии

• Время строительства составляет от двух недель до нескольких месяцев. Самый быстрый вариант — типовой одноэтажный домик, который вполне подойдет для дачи или для постоянного проживания в пригороде или деревне. Каркасная технология — самая скоростная на сегодняшний день.
• Стоимость строительства доступна широкому кругу заказчиков.
• Строить можно круглый год, даже в мороз и в жару. Температура воздуха не повлияет на качество постройки. Если приходится заливать бетон для фундамента при низких температурах, можно использовать строительную смесь с добавлением пластификаторов.
• Каркасные дома подходят для круглогодичного проживания.
• Не нужно ждать усадки стен, чтобы сделать внешнюю и внутреннюю отделку. Это возможно благодаря невосприимчивости материала стен и каркаса к влажности.
• Дом весит мало, поэтому на фундаменте можно сэкономить. Вместо более дорогого ленточного или плитного фундамента можно использовать винтовые или бетонные сваи.
• Можно проложить скрытую проводку и часть трубопровода в стенах на этапе строительства.
• Каркасные постройки разрешено устанавливать на грунте любого типа, даже в заболоченной местности.


Минусы каркасных построек

• Типовые дома на основе каркаса ограничены по высоте. Исключение: для возведения многоэтажных каркасных построек используют технологию ДОК.
• Для каркасно-щитового строения перепланировка исключена. Для каркасно-рамочного дома возможность перепланировки необходимо уточнять: если стена не несущая, ее можно убрать или переместить.
• В стенах каркасных домов в зимнее время часто поселяются мыши. Они проделывают многочисленные ходы в утеплителе и хорошо зимуют. Исключить появление грызунов можно с помощью ультразвуковых отпугивателей.
• Главный недостаток каркасного дома — технология не обеспечивает естественного притока воздуха внутрь постройки. Заранее следует позаботиться о прокладке системы принудительной вентиляции и кондиционирования. Эти расходы увеличивают стоимость дома, зато обеспечивают комфортный микроклимат внутри круглый год.

Для рационалистов каркасный дом — оптимальное решение по соотношению цены и качества. Чтобы постройка служила долго и радовала своей функциональностью, достаточно выбрать грамотного подрядчика и заранее продумать пути компенсации недочетов каркасного строительства.

Создание стен каркасника

В зависимости от желаемой толщины и наличия утеплителя, берем доску 50 на 150 или 200 мм. Скреплять элементы будем с помощью гвоздей, металлических уголков или шпилек. Весь процесс будет происходить в несколько этапов.

Руководство по строительству каркасного дома от и до: окна и двери

Берем высоту чернового потолка и вычитаем 15 см (ушли на пол и на верхнюю обвязку). Стойки устанавливаются через каждые 58-60 см, в зависимости от ширины щитов для стен. Для увеличения жесткости можно монтировать перемычки по 1-2 на каждый промежуток. Они же в дальнейшем могут предназначаться для стыковки фанерных листов. На этом же этапе устанавливаются коробки для дверных и оконных проемов.

Крепление стен на места

Когда каркас собран, можно поставить каждый щит, соединить его с полом, а для большей устойчивости временно установить подпорки. Между собой коробку можно собирать шпильками (гвоздями). Все получившиеся углы имеют небольшие щели, их стоит забить утеплителем. По диагонали также на временной основе прибиваются укосины, которые предназначены для скрепления вертикальных досок. При каждом, даже не самом значительном, действии пользуйтесь нивелиром, отвесом или длинным уровнем. В дополнение натягивайте шнур вдоль каждой из стен, чтобы они тоже были ровными, а не только углы.

Верхняя обвязка при возведении каркасного дома

Этот элемент делается для того, чтобы:

• скрепить части между собой, придать им устойчивость;
• зафиксировать углы;
• распределить нагрузку крыши и кровли на всю конструкцию равномерно.

Для этого просто нужно прибить доски гвоздями по периметру так, чтобы образовался напуск на углах.

Теперь один из зрелищных моментов – превращение «клетки» в дом. Для этого нужно со всех сторон обшить постройку OSB-плитами или фанерными листами. После этого каркас уже очень жесткий, полностью перестает шататься.

Внутренние перегородки

В целом алгоритм остается таким же, как и для внешних стен, только их толщина может быть тоньше, ровно как и утеплитель. Гидроизоляция тоже будет неуместна, возможно, кроме ванной комнаты, зато следует сделать упор на звукоизолирующие материалы.

Кровельное покрытие

Стропильная система должна быть накрыта ветро— и влагозащитной пленкой, которую монтируют поперек стропильных ног, начиная от карниза. Полотна пленки укладывают внахлест на 100 ÷ 150 мм и склеивают между собой с помощью водостойкого скотча.

Пленка пристреливается скобами к стропильным ногам, а сверху нее на стропила закрепляется контрейка, которая поможет создать вентиляционный зазор между пленкой и кровельным материалом. Контррейка должна иметь размер 30×50 мм.

Далее, следует основная обрешетка, на которую будет крепиться кровельный материал. Она может быть сплошной, например, из листов фанеры (ОСП) или плотно подогнанных досок, в том случае если будет укладываться мягкая кровля, или расположенной с определенным шагом, в зависимости от типа и размеров листов кровельного материала.

После того, как основа будет готова, на нее монтируется кровельное покрытие. Монтаж всех его рядов всегда начинается с одной стороны ската крыши, начиная от карниза. Листы укладываются внахлест на одну или две волны по вертикали, и от 150 до 250 мм по горизонтали в зависимости от угла уклона ската.

План-проект

Первым этапом в строительстве каркасного дома является подготовка участка и устройство фундамента. Для жилого дома чаще всего выбирают ленточный фундамент, хотя легкие деревянные дома при подходящих для строительства почвах (песчаных) могут ставиться и на столбчатый. Кроме того, последние несколько лет набирают популярность свайно-винтовые фундаменты, однако из-за низкого качества произведенных в нашей стране свай предпочтение все-таки отдается ленточным.

Прежде всего, следует расчистить территорию и снять плодородный слой почвы. По возможности необходимо избавиться от перепадов. Далее копаем траншею под опалубку.

Разберем пошаговую инструкцию утепления каркасного дома своими руками. Для начала необходимо создать на стене гидроизоляционный слой: задействуйте пленку, а еще лучше – пергамент.

На фото ниже — пример дома из щитовых панелей, или щитов:

Помните! Дерево должно быть прочным и износостойким, так как именно на эту часть стены будет приходиться основная нагрузка ее веса.

Возведение фундамента дома

Весь процесс строительства планировалось совершить собственными силами, однако выполнение фундамента все-таки доверили строительной фирме. Строить нужно было быстро. Каркас решили делать на винтовых сваях, поскольку они имеют ряд преимуществ:

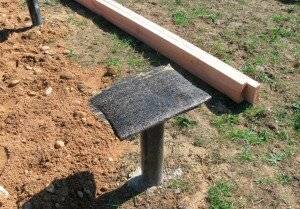

• Такой фундамент делается на любом виде грунта, в данном случае участок неухоженный, непаханый, растет дерн;
• Строительство занимает немного времени – поставили фундамент за один день;
• Строительство на винтовых сваях обойдется значительно дешевле традиционного фундамента;
• Сваи можно близко прикручивать к инженерным коммуникациям;
• Такой фундамент простоит более 80 лет, а если его залить бетоном – намного дольше.

Сотрудники фирмы доставили материал и установили винтовые сваи. Цена за фундамент с работой составила 1100$.

Недостатки каркасных домов

каркасные дома пожароопасны

• Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
• Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
• Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной.  Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе  ощущается вибрация и хорошо слышны шумы

• Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
• Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

• Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
• Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому  разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Крыша

Чтобы знать, как самому построить каркасный дом, нужно разбираться в последовательности обустройства крыши:

1. Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки. Свес стропил должен быть в пределах 350-500 мм. Первыми монтируют стропильные пары на фронтонах.
2. Все последующие стропильные пары устанавливают между ними с шагом 700 мм друг от друга.
3. Стропила соединяются коньковым брусом, который крепится в «пол лапы».
4. Далее выполняется сплошная или прореженная обрешётка, которая укладывается по гидроизоляционной мембране, зафиксированной на стропилах контррейкой.
5. Теперь можно укладывать выбранное кровельное покрытие.
6. На данном этапе вы можете возвестить членов своей семьи и знакомых об окончании монтажа коробки жилища.

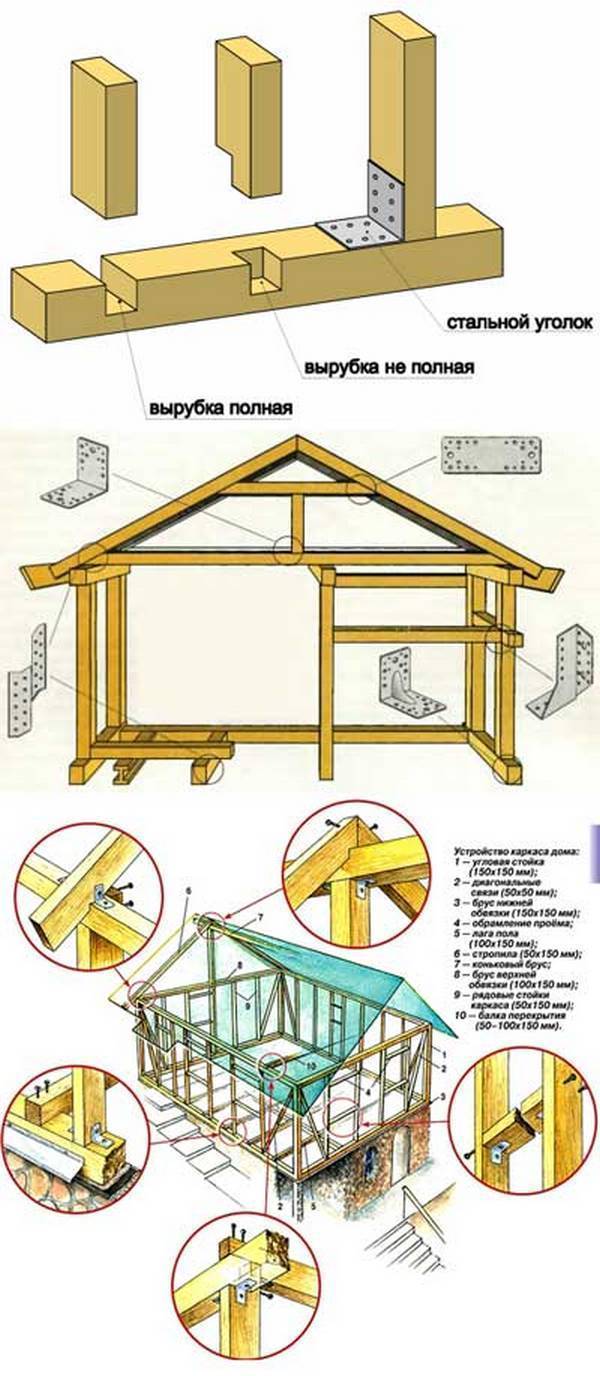

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Каркасный дом: пошаговая инструкция

Все, о чем пойдет речь дальше, касается самой выгодной, быстрой, а потому популярной технологии постройки каркасных домов – канадской. А начальным этапом является разработка проекта и подготовка технической проектной документации. И эту работу самостоятельно сделать не получится. Однако в сети есть множество уже готовых проектов, которые хоть и являются типовыми, комфортности от этого не теряют. Вся проектная документация состоит из трех частей. Первая – визуальная. Здесь вы можете увидеть, как будет выглядеть ваш будущий дом.

Вторая – техническая. Сюда входят чертежи. Среди всех домов каркасные своими руками выстроить проще всего, если есть подробные чертежи несущих и ограждающих конструкций, кровли, цоколя и т.д. Отделку, как наружную, так и внутреннюю, выбирайте по собственному желанию. На чертежах, схемах и эскизах отображают фасады, поэтажный план. Третья часть документации – сметная. В ней указаны цены на все материалы и комплектующие, требуемое количество и общая стоимость каждой конструкции.

Каркасное домостроение нормируется стандартом СП 31-105-2002. Разрабатывалась технология канадскими и американскими инженерами. В результате себестоимость такого сооружения на 15-20% ниже, чем если бы выстроить его из кирпича или бетона. Но популярность обусловлена не только дешевизной. Уже через 3-4 месяца там, где был пустырь, будет стоять здание, пригодное для проживания. Причем уровень комфорта определяется только жильцами. К моменту сдачи будет выполнена внутренняя отделка, проведено электричество, подключены коммуникации. Останется лишь занести мебель.

Суть сборки каркасного дома сводится к установке вертикальных опорных стоек, перевязанных лагами и наклонными связующими балками. Фундамент может быть свайным, свайно-ростверковым, плитным или ленточный (мелкого заглубления). Все определяет тип грунта, уровень его промерзания, близость грунтовых вод. В качестве утепляющего заполнителя используется базальтовая вата. Не менее популярным является каркасное строительство из СИП-панелей. Это пирог, с двух сторон ограничен листами ОСП, между которыми находится наполнитель из полипеностирола.

Цены на цемент и основы смесей

Для организации фундамента нужен бетон. Для его приготовления можно пользоваться готовыми сухими строительными смесями на мелком и среднем заполнителе. Марка указывается в проектной документации. Еще один способ – приготовить бетонную смесь самостоятельно. В любом случае придется пользоваться строительным миксером, который нужно купить или взять в аренду. Все расходы должны быть внесены в смету до начала строительства. Затворять раствор можно обычной водой, и если ее на объекте нет, доставка, бурение скважины, рытье колодца также становится затратной позицией.

Третий этап. Стены.

При возведении стен можно использовать 2 технологии – каркасно-щитовую и “баллун”. Согласно первой сборка каркаса стены происходит на полу, затем она ставится и крепится как уже готовый элемент. По второй технологии стена строится постепенно, так сказать “по месту”. Крепится брус нижней обвязки, монтируются угловые стойки, далее идут промежуточные, затем еще одна обвязка и так далее. И тот, и тот способ вполне доступен для ручной сборки.

Размеры балок выбираются в зависимости от будущей этажности дома. Если планируется второй этаж, сечение балок должно быть большим, а шаг их установки – меньшим. Кроме того, в этом случае перекрытия необходимо будет покрыть черновым полом следующего этажа.

Можно применять и минеральную вату. Однако при всех своих прекрасных изоляционных свойствах она может промокать, поэтому ее следует дополнительно прикрывать мембраной.

Для постройки современных каркасных домов большей частью используются всего 2 технологии: финская и канадская. И если финская методика предполагает работу сразу со всем каркасом дома, то как построить дом по канадскому способу? В этом способе ключевым моментом является сборка напольного покрытия и только потом уже возведение стен и работа с кровлей. Именно на ней, как на более практичной и рациональной, мы и остановимся более подробно.

Каркасник весит гораздо меньше брусового или кирпичного дома, поэтому для него достаточно облегченного фундамента.

Деревянные конструкции подвержены биологическому разрушению, неустойчивы к огню. Для решения этой проблемы применяются антипирены и биозащитные составы. Удобнее всего использовать комплексное средство, защищающее от огня, древоточцев и гниения. Обработка пропитками необходима на каждом этапе строительства каркасного дома.

Второй этап – разработка проекта каркасного дома. Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях. Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.
