Как выполнить монтаж мансардных окон в металлочерепицу и мягкую кровлю: виды и монтаж своими руками: — Велюкс (velux), Факро (facro)

Монтаж мансардных окон

(цифра 3 на фото к описанию монтажа)

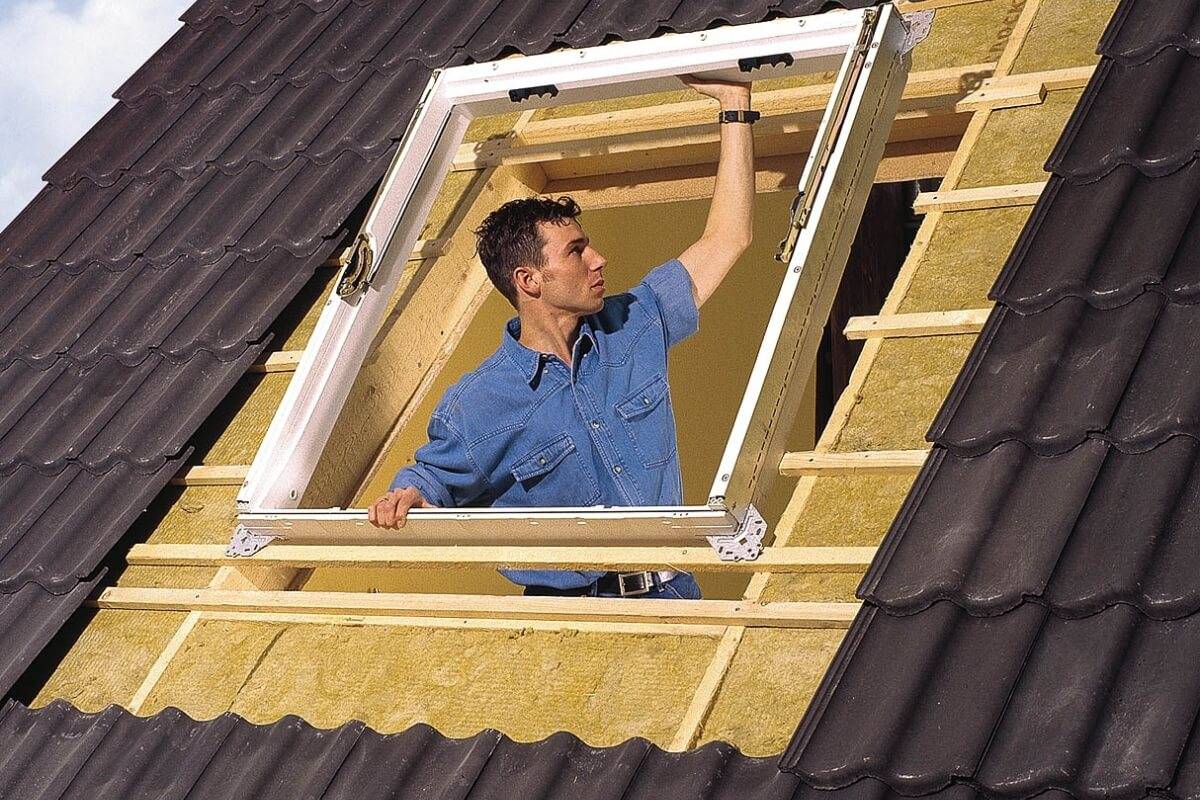

Установка оконного блока выполняется в два приёма. Сначала монтируют теплоизоляционный контур, который входит в комплект для гидро- и теплоизоляции BDX 2000. Затем приступают к инсталляции рамы

Здесь важно правильно выставить зазоры, то есть отрегулировать положение поворотной створки относительно неподвижной рамы. Нужно добиться, чтобы зазоры по всему периметру были одинаковыми (уплотнительный контур упрощает эту задачу), иначе при закрывании створка будет неплотно прилегать к раме, через щели начнёт проникать тёплый пар и конденсироваться на металлических окладах

Протечки приведут к разрушению окна и отделки мансарды

Протечки приведут к разрушению окна и отделки мансарды.

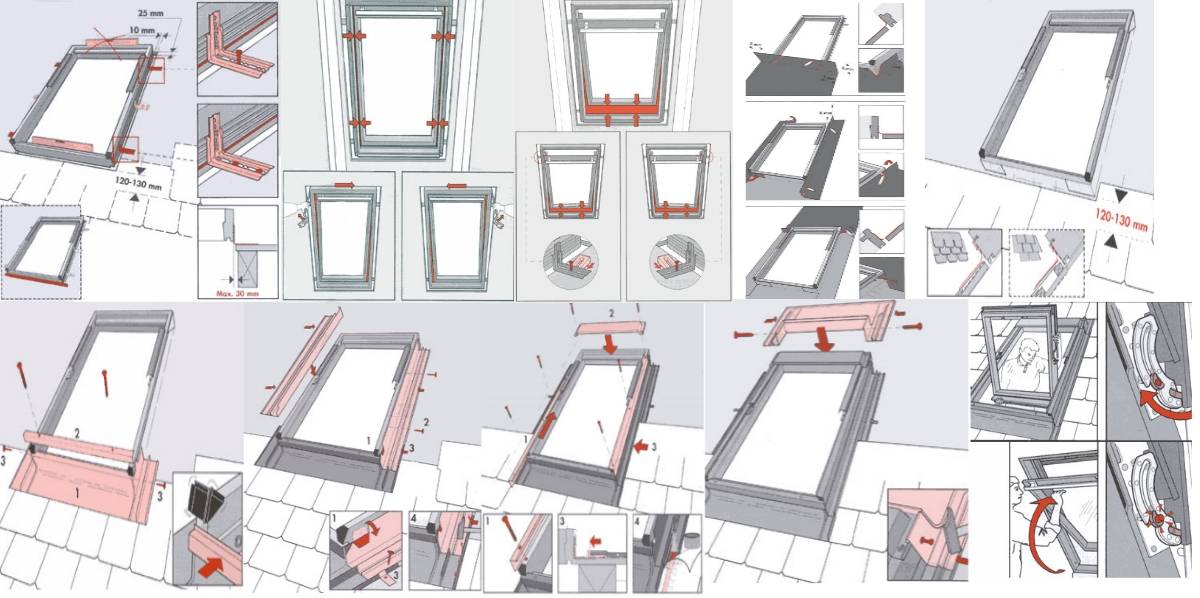

1. К раме мансардного окна прикручивают монтажные пластины

2. Устанавливают теплоизоляционный контур в нижнюю половину сблокированного окна

3. В теплоизоляционный контур вкладывают оконный блок. Приступают к монтажу контура верхней части комбинированного окна

4. Предварительно устанавливают верхний оконный блок

5. Выставляют зазоры и прикручивают монтажные пластины

6. Прикручивают монтажные уголки

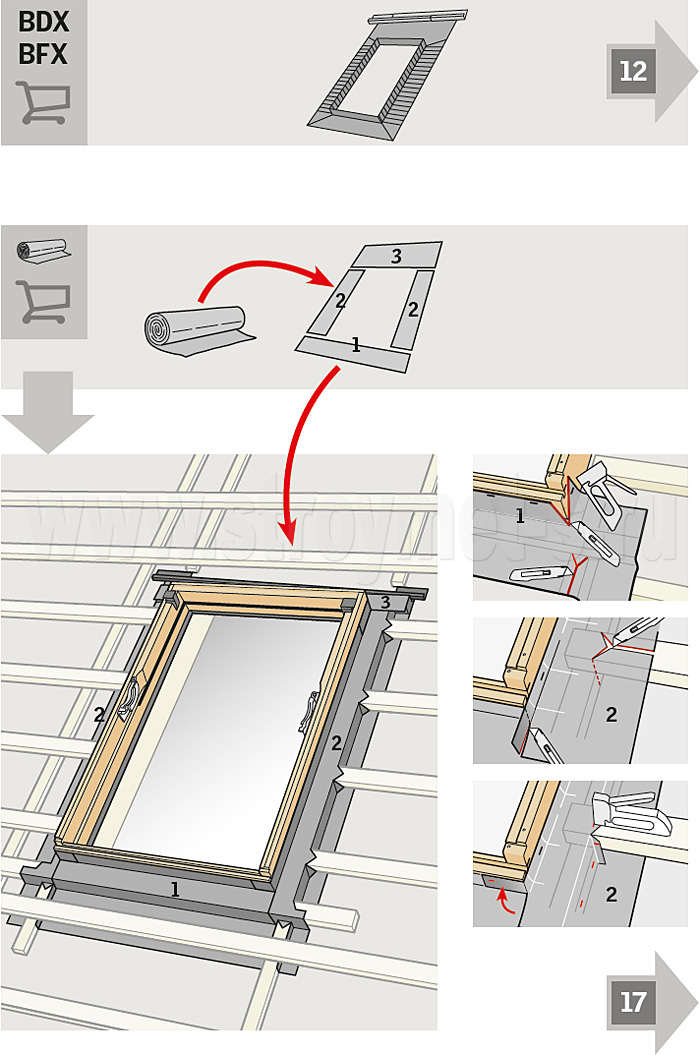

Для защиты мансардного окна используют специальный комплект BDX 2000. Помимо уже упомянутого теплоизоляционного контура в него входят гидроизоляционный фартуки дренажный жёлоб. К тому же на створки и раму надевают защитные накладки из алюминия с полимерным покрытием. Комплект BDX 2000 защищает окно от конденсата, образующегося в подкровельном пространстве. Все детали точно подходят к конструкции окна и не требуют подгонки на месте.

Ссылка по теме: Слуховые окна – установка своими руками (альбом фото в помощь начинающим мастерам)

Монтаж изоляции и изделий

(на фото этапы работы обозначены большой цифрой 4)

1. Дополнительно утепляют зону оконного проёма. По периметру окна прокладывают минеральную вату

2. Монтируют плиссированный гидроизоляционный фартук. Изделие крепят с помощью строительного степлера

3. В нижней части оконной комбинации восстанавливают ряд черепицы

4. Черепицу крепят к обрешётке. Саморезы закручивают через особые отверстия в плитках

5. Монтируют гофрированный фартук, защищающий нижнюю часть оконного блока и предотвращающий затекание дождевой воды под кровлю

6. Крепят алюминиевую планку, которая фиксирует гофрированный фартук и защищает оконный блок от внешних воздействий

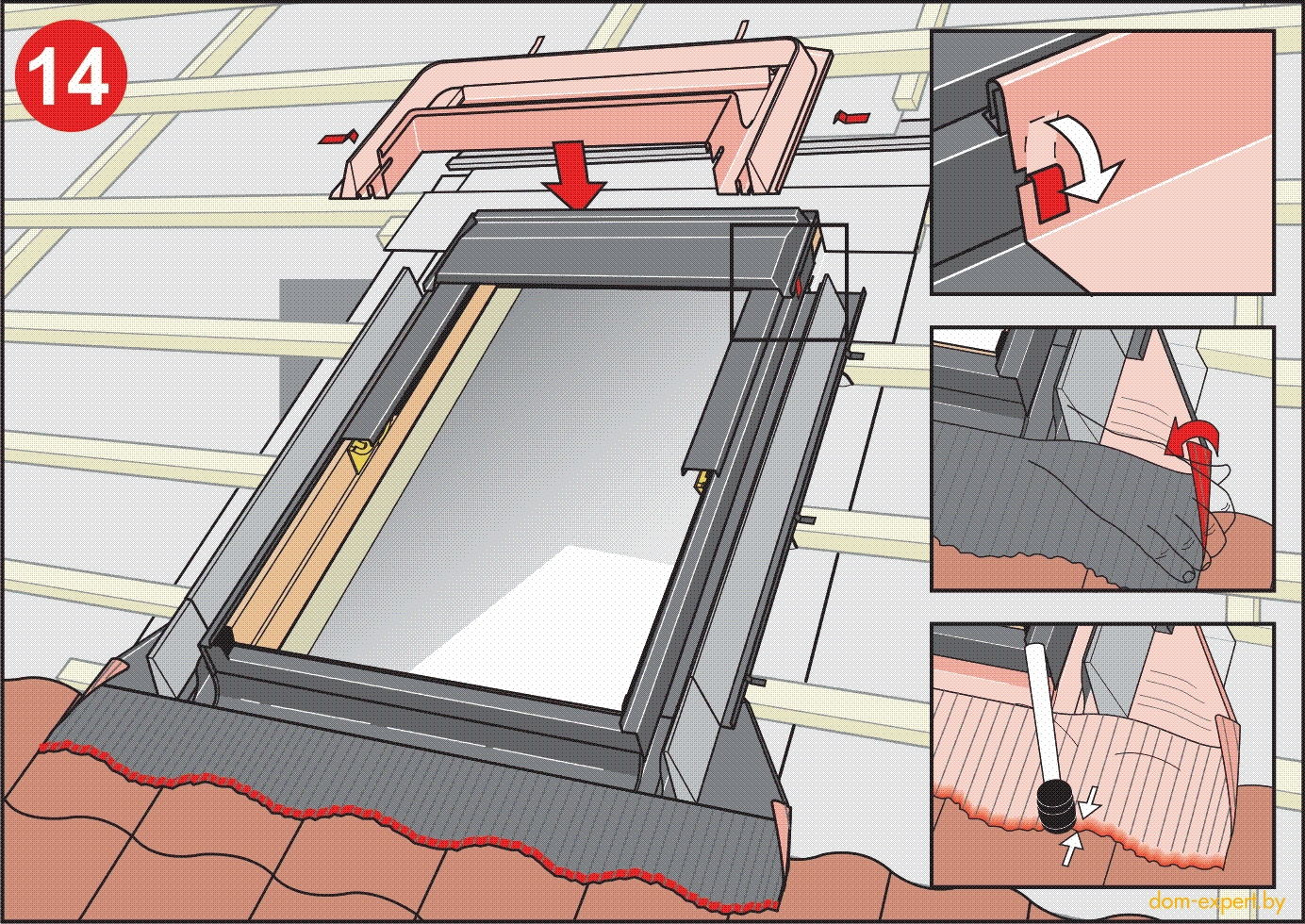

7. Монтируют изоляционный оклад, который обеспечивает герметичное примыкание окна к кровельному покрытию и отводит дождевую воду вниз по скату и далее в водосточную систему

8, 9,10. Монтируют поперечные элементы изоляционного оклада

11. В верхней части оконной комбинации располагают дренажный жёлоб

12. Восстанавливают кровельное покрытие

13. Так выглядит готовый жёлоб

14. Утепляют откосы базальтовой ватой

15. Монтируют пароизоляционный барьер. Теперь можно приступать к отделке откосов своими руками

По указанным пошаговым рекомендациям установить мансардные окна своими руками может даже не самый опытный домашний мастер. Ниже приводим расчеты, которые позволят степень финансовых потерь, которые может понести ваша семья на покупку окон и если вы решили все таки делать монтаж окон не своими руками, а с помощью бригады то и средние расценки ее работ по демонтажу старых и установке новых.

РАСЧЕТ СТОИМОСТИ УСТАНОВКИ СБЛОКИРОВАННЫХ МАНСАРДНЫХ ОКОН VELUX (август 2012)
Наименование изделий, работ и материалов	Кол-во	Цена, руб. Стоимость, руб.
Окно М08 GGU 0073	4 шт.	18 200	72 800
Оклад М08 EDW 2000	2 шт.	7000	14 000
Оклад М08 EKW 0007	2 шт.	4300	8600
Фартук пароизоляционный ВВХ М08 0000	4 шт.	1000	4000
Комплект гидротеплоизоляции BDX M08 2000	2 шт.	2600	5200
Итого: цена изделий	104 600
МОНТАЖНЫЕ РАБОТЫ
Демонтаж кровельного покрытия	4 проёма	900	3600
Демонтаж внутренней отделки	4 проёма	350	1400
Устройство проёма	4 проёма	1400	5600
Демонтаж мансардных окон	4 проёма	1100	4400
Демонтаж окладов мансардных окон	4 проёма	550	2200
Установка мансардных окон Velux	4 проёма	2400	9600
Установка окладов (примыкание окна к кровельному покрытию)	4 проёма	550	2200
Монтаж (укладка) кровельного покрытия с примыканием к окладам	4 проёма	1100	4400
Монтаж комплекта гидротеплоизоляции BDX	4 проёма	350	1400
Монтаж пароизоляции и утепление откосов	4 проёма	2100	8400
Итого стоимость работ		31400
Дополнительные стройматериалы
Расходный материал	4 проёма	450	1800
Утеплитель (минераловатные плиты Rockwool)	2 упаковки	700	1400
Итого по строительным материалам	3200
Общая стоимость	139 200

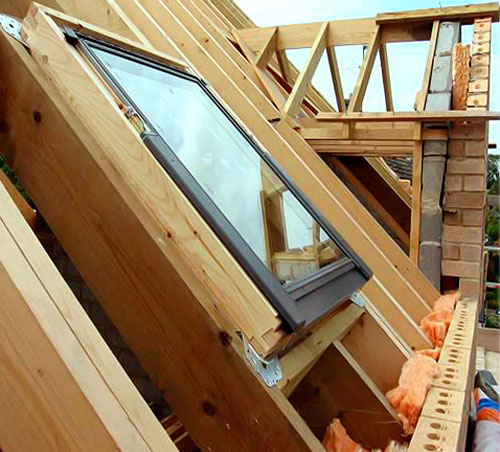

Особенности монтажа мансардных окон вместе с крышей

Преимущества одновременного возведения крыши с монтажом окна очевидны:

1. Ширину проема можно выбрать по своему усмотрению, внеся изменения в стропильную схему. Есть возможность дополнительно укрепить скаты сразу по всей длине.
2. Установка окна на голые стропила проще, можно работать сразу на крыше.
3. Не нужно разрушать конструкцию кровельного пирога с риском нанести случайный ущерб.

При монтаже учитывают высоту кровельного материала, чтобы после его укладки рама не находилась ниже его уровня. Набивают рамку из брусков обрешетки нужной толщины по периметру.

Над верхней частью рамы делают дренажный желоб, который будет находиться под слоем кровельного материала для отвода конденсата. Его крепят к горизонтальному бруску обрешетки немного наклонно. Для плотного прилегания вертикальные куски обрешетки выпиливают под размер желоба.

Как вставить стеклопакет?

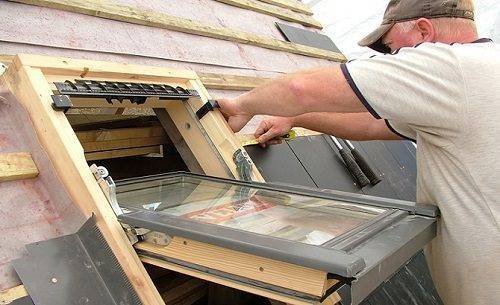

Перед тем как начать установку, оконный блок разбирают, вынимая из него стеклопакет. По периметру рамы нужно закрепить утеплитель, сделать это можно при помощи специального степлера для мебели. В качестве утеплителя можно использовать ватную или полистирольную плиту. После этого можно переходить к непосредственным установочным работам. В первую очередь потребуется установить монтажный брус: он используется в качестве окосячки оконного проема, к стропилам его прикручивают саморезами. Не помешает установить компенсационные бруски в окосячке: они потребуются, когда крыша начнет давать осадку. Эти элементы не нужно укреплять, поскольку они оснащаются уплотнителем и забиваются в паз. К окосячке рама крепится при помощи специальных проушин. Крепеж должен быть надежным.

Для того чтобы рама располагалась ровно, ее закрепляют на проушины, затем регулируют положение при помощи уровня и отвеса, размещают остальные крепления. Створка вешается на раму только после того, как она будет закреплена надежно в правильном положении. Створку тоже нужно настроить: это делается при помощи фурнитуры. Убедитесь, что окно нормально открывается и закрывается во всех режимах, после этого можно затягивать крепления.

Конструктивные особенности элементов

Рама мансардного окна изготавливается из высококачественного клееного бруса древесины хвойных пород деревьев (чаще сосны). Готовая рама (коробка + створка) обрабатывается антисептическим раствором и покрывается несколькими слоями лака.

Снаружи на деревянные части рамы крепятся металлические накладки для лучшей защиты от воздействия неблагоприятных атмосферных воздействий. Чаще всего в качестве материала для металлических накладок используется алюминий, покрытый в заводских условиях полимерными красками, имеющими высокую светостойкость.Оклады мансардных окон несут две определяющие функции:

• Крепление рамы мансардного окна на кровлю здания;
• Эффективный отвод воды от уплотнителей оконной рамы.

Тип оклада зависит от кровельного материала: гладкого (типа жести, меди и т.п.) и волнистого (металлочерепица, профилированные листы для кровли, шифер, ондулин и т.п.). и бывает следующим:

• для гладких листов (величина волны — 0),
• для мягкой битумной черепицы (величина волн — до 8 мм),
• для кровельных материалов с высотой волны до 16 мм,
• для кровельных материалов с высотой волны до 30 мм,
• для кровельных материалов с высотой волны более 30 мм,
• для кровельных материалов с очень большой высотой волны, и т.д

Деление окладов по типам необходимо для того, чтобы мансардное окно как можно меньше выступало над поверхностью крыши. Это существенно уменьшает теплопотери.

На крыше здания оклад мансардного окна практически незаметен, так как его верхние и боковые стороны закрыты кровельным материалом.

Открытые мансардные окна на кровле из металлочерепицы

Оклад мансардного окна изготавливается в основном из алюминия, который подходит для использования на всех кровлях, за исключением кровли из меди. На такие кровли необходимо устанавливать мансардные окна с окладами из меди, т.к. электрическая пара, образующаяся в результате соприкосновения вышеназванных материалов, уничтожает их.

Фурнитура мансардного окна – это целая система запирания, включающая в себя ручку, запор, петли и т.п. На мансардных окнах различных производителей могут быть от одной до пяти точек запирания. Ручка мансардного окна в разных конструкциях имеет разное положение: сверху или снизу рамы мансардного окна. Каждое из них имеет свои преимущества и недостатки.

Верхнее расположение ручки мансардного окна

Преимущества:

ручку можно достать взрослому человеку, при этом малолетние дети сделать этого не смогут, благодаря её положению на уровне 1,85 – 2,2 м от пола.

Недостатки:

• люди среднего или маленького роста не могут достать ручку для открывания окна или им придется воспользоваться дополнительными предметами для этого;
• установив ручку окна на рекомендованной высоте, выглянуть в открытое «классическое» мансардное окно можно только изрядно согнувшись.

Нижнее расположение ручки мансардного окна:

Преимущества:

ручку смогут достать взрослые маленького роста и дети, но по причине того, что нижний обрез окна расположен выше, чем у окон с верней ручкой, малолетний ребёнок до неё не сможет дотянуться, чтобы открыть мансардное окно, что может представлять опасность.

Недостатки:

если на подоконнике мансардного окна установлены предметы (цветы в горшках и т.п.), то существует постоянная вероятность их падения при попытках открытия-закрытия окон.

В современных мансардных окнах устанавливается однокамерный стеклопакет, что обусловлено его низкой теплопроводностью и высокой безопасностью по сравнению с обычным стеклом и меньшим весом по сравнению с двух-трехкамерными стеклопакетами.

Стекло, используемое в стеклопакете для мансардного окна, бывает следующих видов:

1. Флоат-стекло с толщиной не менее 4 мм;
2. Закаленное стекло;
3. Стекло «триплекс».

Для минимизации теплопотерь и устранения промерзания окна во время холодного времени года стеклопакеты мансардного окна комплектуются энергосберегающим стеклом.

Процесс проветривания комнаты в мансардном окне организован значительно лучше, чем в обычном вертикальном: поток теплого воздуха из помещения проходит над створкой мансардного окна, в то время как поток холодного воздуха с улицы проходит под ней, и потоки не соприкасаются, что увеличивает эффективность действия за небольшой промежуток времени.

Предварительные расчеты

Покупка и монтаж окон для кровли без предварительных расчетов — это пустая трата времени и денег. Наверняка будут допущены ошибки, не позволяющие нормально установить и эксплуатировать оконные конструкции. Для экономии личного времени и финансов нужно произвести предварительные расчеты с учетом поставленных задач, вида кровли и места монтажа.

Определение площади остекления

Определить общую площадь остекления достаточно просто. Согласно санитарным нормам, на 10 м2 должно приходиться не менее 1 м2 остекления. При этом габариты одного окна не учитываются. То есть, требуемый уровень освещения можно обеспечить одним большим или несколькими маленькими.

Остекление мансарды имеет один важный нюанс — высота оконного проема. Чем он выше он расположен, тем больше света через него проходит. В то же время слишком высокое расположение не позволит видеть окружающую природу. По этой причине нужно дополнительно учесть угол наклона скатов у крыши. Если они пологие, то можно установить окна высоко. Когда угол превышает 20 °, тогда остекление следует опустить ниже.Правила создания

На крышах с крутыми скатами оконные конструкции следует устанавливать таким образом, чтобы их нижняя линия находилась на уровень 100−140 см от пола мансарды.

Высота размещения окна не оказывает влияния на его размеры. Соответственно владелец дома должен придерживаться санитарных требований при определении площади остекления, а размеры окон, их формы и количество — дело вкуса.

Выбор места

Правильный подбор места для установки рам определяет не только эффективность остекления, но также сроки службы кровли и внешний вид крыши.

При выборе места монтажа мансардных окон следует учитывать следующие моменты:

• Тип кровли. Если она мягкая, то проблем с ее вскрытием нет. Окна можно установить в любом месте. Иное дело, если кровля собрана из металлочерепицы или другого твердого кровельного материала. В этом случае придется подбирать место монтажа и размеры оконного проема так, чтобы не нарушить рядность кровельных элементов.
• Шаг стропильных ног. Окна для кровли монтируются между стропилами. При этом края рамы должны отступать от стропильных ног минимум на 10 см. Это пространство в дальнейшем будет заполнено теплоизоляцией. Когда расстояние между стропилами маленькое, тогда задача усложняется: придется вносить изменения в стропильную конструкцию. А это не только стоит дорого, но к тому же уменьшает сроки безопасной эксплуатации крыши.
• Особенности конструкции окна. Ручка на нем должна после установки располагаться в удобном месте.

При выборе подходящего места для окон нужно не забывать об обязательном наличии в мансарде отопления. Причем радиаторы желательно разместить непосредственно под остеклением, чтобы исключить образование конденсата.

А теперь немного о том, как не нужно размещать оконные коробки:

• Им не место на скатах ендовы. Образующийся внутренний угол станет причиной скопления конденсата.
• Окна нельзя устанавливать рядом с вентиляционными каналами и дымоходом.
• Окнам не место рядом с горизонтальными стенами, так как уровень освещенности помещения будет значительно снижен.

Профессиональные строители рекомендуют не группировать различные элементы кровельной системы в одном месте. Это может нарушить прочность и долговечность кровли.

Схема и выбор модели установки мансардного окна в мягкую кровлю

При выборе модели и определении нужного количества окон исходят из расчета 1 метр квадратный светопрозрачной конструкции на десять квадратов площади чердака. Рекомендуется заранее составить схему размещения окон.

Размещение зависит от крутизны скатов:

для крутых крыш окно устанавливают так, чтобы его нижний срез располагался на высоте от одного метра до 1,4;

если уклон в пределах двадцати градусов, можно поместить окно выше – освещенность будет лучше;

минимальная высота установки – 80 сантиметров, максимальная – метр девяносто.

На высоту также влияет конструкция самого блока. Точнее, расположение ручки:

• если ручка сверху, окно ставят не более чем в 1,1 м от пола;
• если посередине – 1,2-1,4 метра;
• при нижнем положении ручки, если в доме есть дети, нельзя ставить окно низко. Не меньше 1,3 метра.

Не рекомендуется:

• ставить окна на скатах ендовы, т.к. в ее внутренних углах скапливаются осадки;
• рядом с печными трубами и вентиляционными отводами – они будут способствовать образованию конденсата;
• возле примыканий к стенам и вообще поблизости от любых узлов кровли.

Окно устанавливают между стропильными ногами. Ширину модели подбирают так, чтобы между рамой и стропилами с обеих сторон оставалось около двух сантиметров. По периметру рамы будет располагаться утеплитель, ширина зазоров между коробкой и стропилами зависит от его толщины.

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

Создание проектаИсточник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Процесс установки мансардных окон

Подготовка проема под мансардные окна

В первую очередь сняли ОSB. Затем нужно было найти стропильную группу, к которой будет привязано окно, и согласовать с заказчиком размещение окон на скате.

Специально было выбрано место над радиатором отопления, чтобы минимизировать образование конденсата на поверхности мансардного окна.

Разрез пароизоляционной пленки

После того, как размещение окон было согласовано, мы разрезали пароизоляционную пленку Изоспан и прищелкнули её строительным степлером по краям, чтобы пленка не мешала и не была повреждена.

Этот момент крайне важен при монтаже — пленку нужно вырезать аккуратно, немного меньше размера самого окна, для того чтобы после установки утеплить окно в случае отсутствия комплекта XDS. В нашем случае комплект XDS присутствует, поэтому пленка была вырезана немного больше.

Вынимаем утеплитель из кровельного пирога и режем обрешетку

Необходимо было вынуть утеплитель из стропильных проемов чтобы увидеть расположение шаговой обрешетки и окончательно утвердить высоту размещения окна т.к в некоторых случаях высота может изменяться.

После того как утеплитель был удален мы обнаружили дополнительную обрешетку которая является лишней и несет дополнительную нагрузку на кровлю. Дополнительную обрешетку пришлось вырезать под размер окон.

Разрезаем гидроизоляционную пленку, режем шаговую обрешетку, вырезаем металлочерепицу

Наконец, мы добрались до гидроизоляционной пленки. Пленку мы надрезали и временно прищелкнули к стропилам, чтобы ее не повредить, так как она нам необходима для того, чтобы завести ее на окно.

Вырезали шаговую обрешетку под размер окна. Прорезали черновой проем в металочерепице гораздо меньшего размера окна для того, чтобы можно было добраться до внешней стороны металлочерепицы, и, уже с внешней стороны разметили чистовой проем и вырезали лишнюю металлочерепицу.

Подрезали ненужную обрешетку на центральной стропиле и вот, наконец-то, проем готов. Теперь мы могли приступить к установке окон.

Что стоит учесть при установке окон на мансарде?

Не заполненные откосы на окнах, например из гипсокартона, сослужат плохую службу для избавления вас от уличного шума, звук в пустотах откоса будет вибрировать и из-за этого только усиливаться. Откосы должны быть жесткими, без пустот. И это условие для любых окон, будь то дерево или пластик.

При установке окон для мансарды очень важно чтобы был качественный стеклопакет, фурнитура и грамотный монтаж. Для этого все же лучше обратить к услугам специалиста. Желательно с периодичностью хотя бы раз в год производить смазку фурнитуры и обработать уплотнители маслом или глицерином

Желательно с периодичностью хотя бы раз в год производить смазку фурнитуры и обработать уплотнители маслом или глицерином.

Если пластиковые окна были установлены до проведения грязных работ, проследите чтобы пыль и грязь не забивала фурнитуру, а строительная пена, штукатурка, краска не попали на стекло и раму. Их тяжело будет удалить, при этом не поцарапать поверхность. Лучше до начала работ защитить их какой-нибудь тканью или пленкой.

При монтаже в помещении натяжного потолка используется тепловая пушка, и температура очень сильно повышается, чтобы этим не навредить пластику на окне и в фурнитуре. Чтобы избежать этих неприятностей, лучше заклейте окно вместе с рамой пленкой и сделайте его в положение проветривания.

При установке мансардных окон важно соблюдать полную гидроизоляцию, для этого их обычно оснащают окладом из водонепроницаемого материала, он защитит конструкцию окна от протекания во время дождя. Для более комфортного обзора следует устанавливать нижний край окна не выше одного метра от пола, а верхний не выше 2,20 м от пола. Статья по теме: Как собрать пластиковое окно самому

Статья по теме: Как собрать пластиковое окно самому

Как можно сделать окно в крыше дома

Вопрос о том, как сделать окно в крыше дома, возникает при строительстве новых или реконструкции старых зданий. В этом случае хозяин дома стремится максимально использовать имеющееся пространство. Мансардный этаж — удачный способ увеличить полезную площадь при условии грамотного естественного освещения.

Различают две группы окон для крыши: слуховые и мансардные. Каждая имеет конструктивные отличия и требует своего подхода к монтажу.

Слуховые окна (второе название — люкарны) на протяжении веков использовались для вентиляции нежилого чердачного помещения, а впоследствии нашли свое применение и для мансардных этажей. Они всегда располагаются вертикально. Грамотный дизайнер, выбирая одну из многообразных форм люкарен, помимо утилитарной цели сможет придать внешнему облику здания изысканность и неповторимость.

Слуховые окна бывают:

• с плоской крышей, имеющей скат до 15 градусов;
• четырехугольными под односкатной или двухскатной крышей;
• с вальмовой крышей;
• треугольными;
• панорамными с трапециевидной крышей;
• зенитный фонарь — полностью стеклянная поверхность оригинальной формы;
• полукруглые.

Схема устройства мансардного окна.

Поскольку данные окна на крыше крепятся в конструкции с боковыми стенками, сквозь них проходит меньше света, чем через аналогичный по величине проем с мансардным окном. Слуховые окна устанавливают на крышу любой формы: односкатную, двускатную или более сложную. При установке люкарны в новом доме конструкция ее элементов разрабатывается и монтируется одновременно с основными несущими элементами крыши. При реконструкции старых домов для устойчивости слуховое окно рекомендуется размещать между несущими балками.

На нижнюю часть коробки крепятся вертикальные стойки, которые соединяются между поперечным брусом (при обустройстве треугольного окна они сходятся под нужным углом). В итоге выходит еще одна, теперь вертикальная, коробка лицевой части каркаса. Верхний элемент крыши слухового окна — коньковый брус — крепится к несущим элементам крыши через балку-перемычку. Последнюю нельзя врезать в стропильные ноги крыши (чтобы не ослабить сечение), соединение производится только металлическим крепежом.

Окончательный этап монтажа каркаса — установка стропил. Их количество зависит от длины конькового бруса, а шаг должен обеспечивать надежность конструкции. Поверх стропил делается обрешетка, на которой крепят кровлю, обычно такую же, как и на основной крыше. На боковые стенки укладываются слои гидро- и теплоизоляции. Материал для окончательной обшивки можно использовать разнообразный: от вагонки до железа.

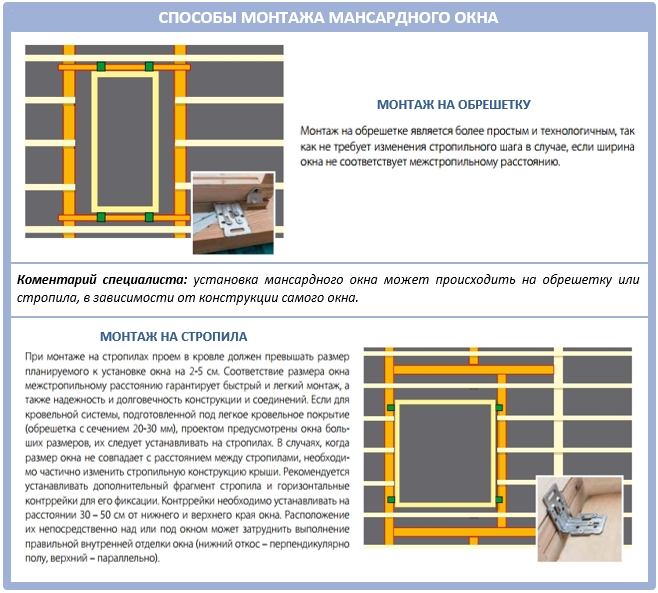

Фиксация рамы в стропильной системе

У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок. Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.

Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:

Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.

Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.

Здесь придется повозиться больше, чем в предыдущем варианте. Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?

Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):

Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:

Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют). А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.

Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием

Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна

А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.

Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.

А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.

Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше. Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.

Еще мансардные окна часто устанавливают в комбинации, для устройства под крышей зимнего сада. В таком случае между окнами по горизонтали и вертикали оставляют всего 100 мм, а количество самих окон остается неограниченным. Их ставят лесенкой, трапецией или в виде треугольника. Обычно для этой цели оклады делают по специальному заказу.

Ремонт мансардных окон «Велюкс»

На мансардные окна компания Velux дает 5 летнюю гарантию. Применение дополнительных комплектов гидроизоляции дозволит продлить его до 10 лет. Но без проверки окон каждые 5 лет, и проведении нужной профилактической работы: поменять теплоизоляцию и гидроизоляцию по периметру проёма, смазать петли и подвижные детали, срок службы может быть намного наименьшим.

Если протечки отсутствуют, то с течением времени резиновый уплотнитель истончается, становится рыхловатым, что может привести к запотеванию окна. Также фурнитура может придти в неисправность, стеклопакет повредится, а лаковое покрытие на древесной породе начинать отслаиваться. Убрать такие неисправности можно без помощи других.

Компания Velux повсевременно усовершенствует продукцию, потому в отдельных случаях, может быть, будет нужно подмена стеклопакета на более современный и теплосберегающий.

Дополнительно можно приобрести «Набор для реставрации», при помощи которого можно отремонтировать мансардные окна Velux без помощи других, следуя прилагаемой аннотации. Набор состоит из изоляционных контуров, воздушного фильтра и смазки для фурнитуры.

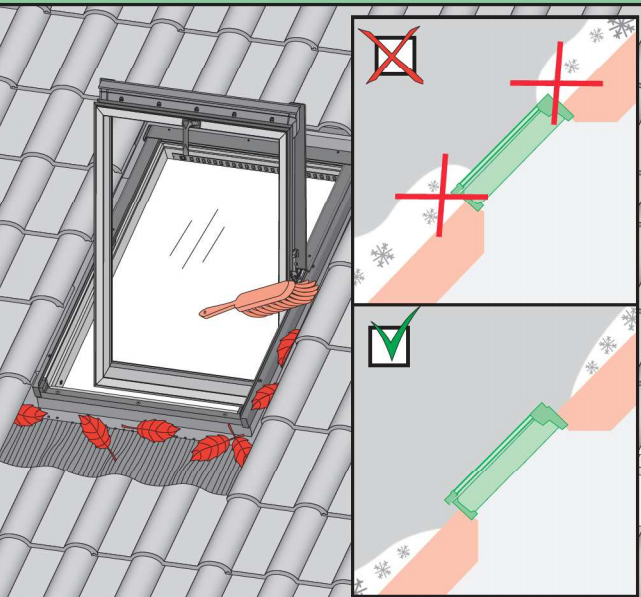

Поначалу углы оконной створки проверяются на наличие разрушений. По мере надобности древесная рама шлифуется и покрывается лаком. После проверяется изоляция, которая должна умеренно огибать окно, быть эластичной и схожей толщины. На очищенное окно от старенькой пены клеится уплотнительный профиль. Новый воздушный фильтр ставится на место старенького вручную. Пластичная смазка наносится узким слоем на пазы и петли створки.

Не излишним будет знать, как утеплить мансарду своими руками, ведь кроме выбора правильного материала термоизоляции необходимо знать правила его внедрения. Советуем также ознакомиться с увлекательным материалом на тему, как самому смонтировать молниеотвод.

Самостоятельная подмена стеклопакета происходит последующим образом.

Вынув из рамы мансардного окна аккуратненько створку, снимаются накладки и прижимающая рамка. Потом снимается старенькый стеклопакет, наносится герметик и устанавливается новый стеклопакет, который закрепляется в створке накладками. Готовая рама устанавливается в мансардное окно.

В статье рассмотрена общая аннотация монтажа и ремонта мансардных окон Velux. Стоит учитывать, что набор различных моделей мансардных окон имеет свою подробную аннотацию по установке окна, которую необходимо использовать в большей мере.

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.

Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.

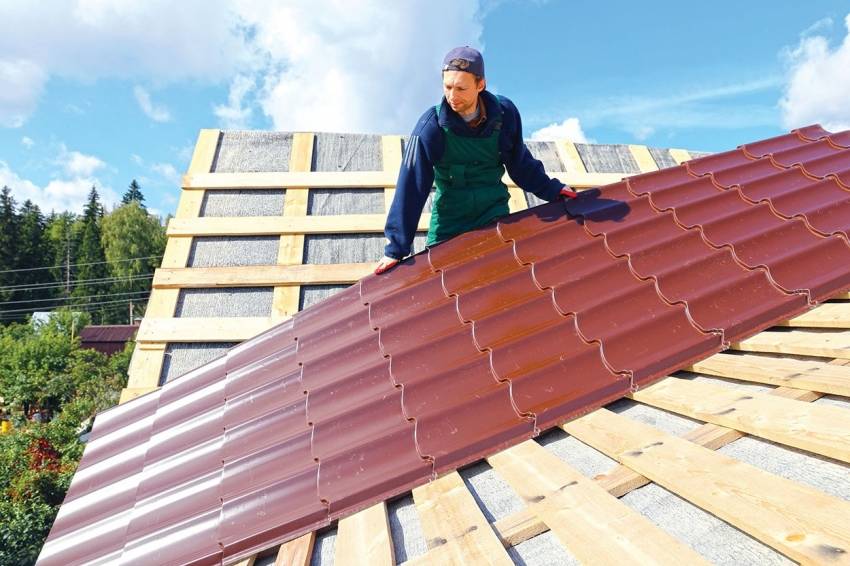

Металлочерепица является экологически безопасным материалом и не содержит в своем составе вредных компонентов

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.

Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.

Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

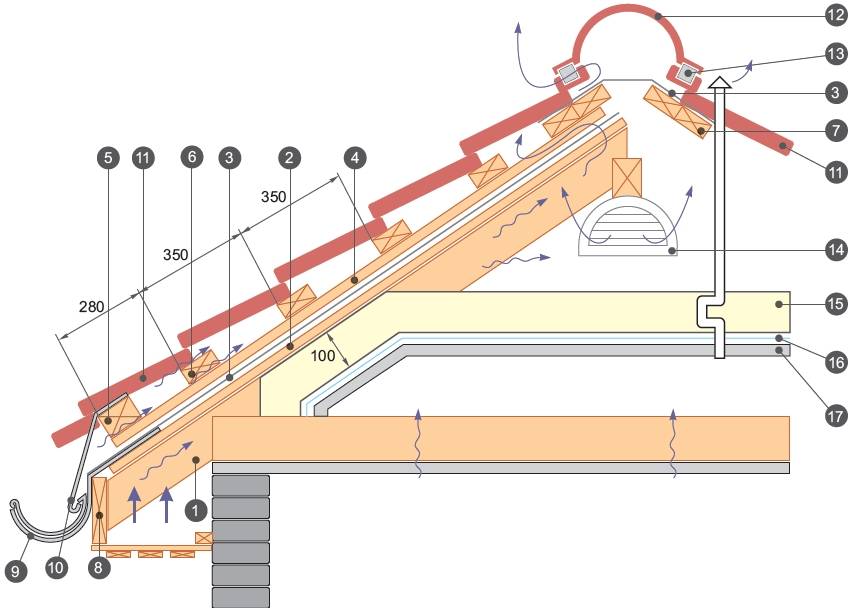

Схема монтажа кровельного пирога: 1. Система стропил, 2. Контррейки, 3. Гидроизоляционная пленка, 4. Бруски вертикальной обрешетки, 5. Стартовый брус горизонтальной обрешетки, 6. Бруски горизонтальной обрешетки, 7. Обрешетка дополнительная, 8. Ветровая доска, 9. Кронштейн для желоба, 10. Карнизная планка, 11. Металлочерепица, 12. Кровельный конек. 13. Коньковый уплотнитель, 14. Слуховое окно, 15. Материал теплоизоляции, 16. Пароизоляционный материал, 17. Подшивка мансарды.

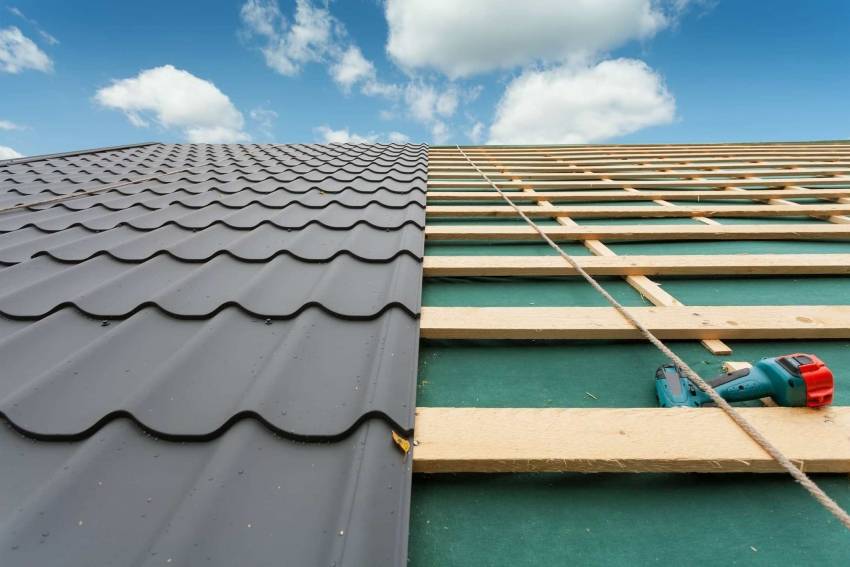

В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската

Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов

Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям

Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.

Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши

Материалы и инструменты для укладки металлочерепицы своими руками

Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

• шуруповерт;
• электродрель;
• ножницы для резки металла;
• измерительная рулетка;
• молоток;
• маркер;
• монтажная лента.

Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

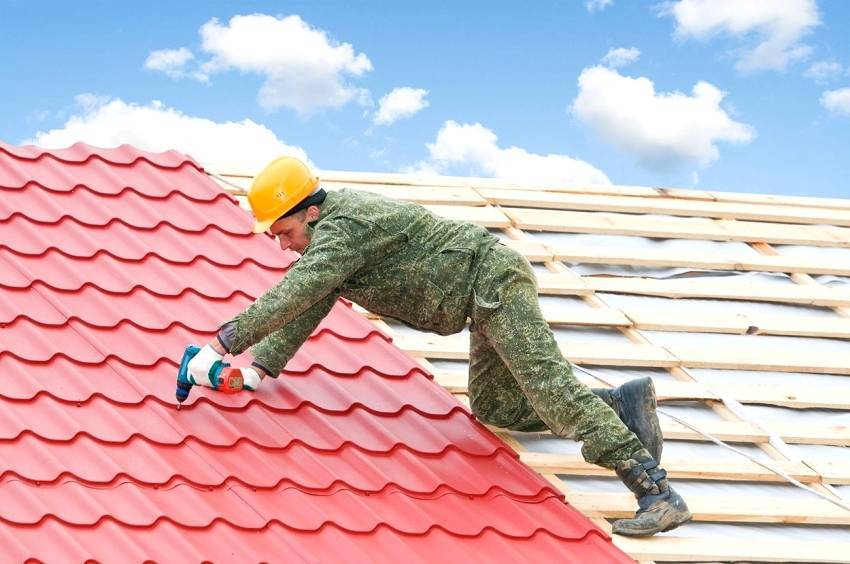

Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта

Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.
