Сборка каркаса слухового окна

Особое внимание следует уделять стропилам под слуховыми окнами. Часто их делают такого же сечения, как и остальные стропила, однако нередко они несут нагрузку в 1,5 раз больше, чем промежуточные стропила

Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами. Ослабленная стропильная нога больше прогибается, кровля получается неровной.

Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркасы поднимают в вертикальное положение в виде готовой целой стены или большей части стены, затем скрепляют одну с другой и укрепляют на своих местах.

На столе циркулярной пилы собирают в готовом виде достаточное количество каркасных стоек (рис.6 поз.20) стеновых деталей слухового окна. Стойки переносят на рабочее основание всегда в количестве, необходимом для сборки одной стены.

В каркасах стен, в том числе и слухового окна, имеются три типа обвязки:

нижняя и верхняя обвязка (рис.6 поз.22),
а также обвязка, объединяющая стены (рис.6 поз.2) и укрепляющая конструкцию.

Доски или планки обвязки (рис.6 поз.2 и поз.22) всегда изготовляют из длинной древесины, так как стык ослабляет конструкцию.

При сочленении частей каркаса используют почти исключительно торцевые гвоздевые соединения. Об этом необходимо помнить, когда определяется порядок сборки.

Сборку каркаса слухового окна начинают с установки нижней обвязки (рис.6 поз.2) на основную линию стропил (рис.6 поз.1) крыши, указывающую внутренние края и край дальней стены таким образом, что будущий нижний край основной обвязки (рис.6 поз.22) идёт по той же линии.

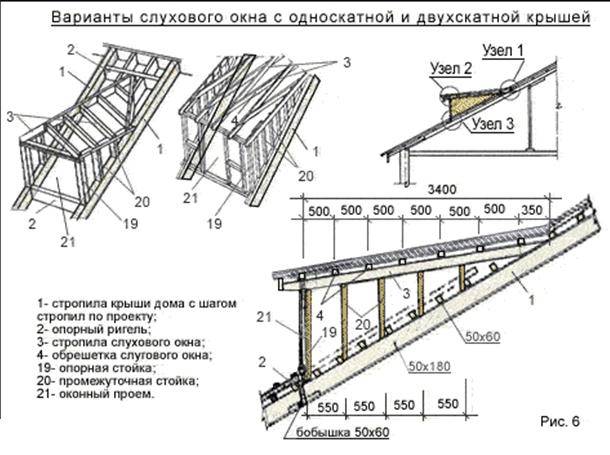

Варианты устройства каркасов для слухового окна с односкатной и двухскатной крышей показаны на рис.6.

Когда стена слухового окна (рис.6 поз.20 и поз.22) поднимается в вертикальное положение вокруг этой линии, она попадает на правильное место. Нижняя обвязка (рис.6 поз.22) крепится точно по этому месту стропил (рис.6 поз.1) вспомогательными гвоздями наискось.

После того, как верхняя и нижняя обвязки (рис.6 поз.22) готовы, на них одновременно переносятся места установки стоек (рис.6 поз.20) и проёмов.

Тщательному изготовлению обвязок (рис.6 поз.22) и аккуратному переносу размеров стоек (рис.6 поз.20) следует уделить ОСОБОЕ ВНИМАНИЕ, так как от этого зависит успешное выполнение следующих этапов работы. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

разметка стен по месту;
изготовление стеновых обвязок;
изготовление вентиляционных и оконных коробок;
сборка стенового каркаса;
обшивка стенового каркаса;
подъём стеновых каркасов в вертикальное положение и крепление стены разной высоты;
крепление балок крыши, стыкующихся со стенами;
пригонка и крепление вентиляционных решёток и оконных рам.

На месте оконного или дверного проёма доски нижней обвязки (рис.6 поз.22) продолжаются без их обрыва. Они отпиливаются только после того, как стены уже будут стоять в вертикальном положении и будут закреплены.

Оконная рама слухового окна и жалюзийные вентиляционные решётки устанавливаются в оконную и жалюзийные коробки, закрепленные на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.

Чтобы избежать проникновения осадков между стенками слухового окна и крышей дома устраивают воротники из кровельной стали. Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.

Чтобы избежать проникновения осадков, между листами укладывают пеньковый жгут, пропитанный дёгтем, или ленту из пенополиуретана, пропитанную битумной мастикой. Выполняя эти работы, устраивают хорошую вентиляцию чердака, иначе на внутренней поверхности кровли конденсируется пар, вызывающий гниение древесины обрешётки и стропил.

Венчает слуховое окно конёк такой же формы, как и на всей крыше. Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.

Узел устройства конька крыши из шиферных коньковых деталей для слухового окна показан на рис

При применении коньковых упрощенных деталей (рис.8 поз.8) в асбестоцементных кровлях следует предусматривать заполнение впадин между волнами цементным раствором кл. ВЗ,5 (марки М-50) на длину 150 мм.

При отсутствии коньковых деталей заводского изготовления стыки коньков и рёбер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.

Особенности установка и устройства своими руками

Слуховое окно с двускатной крышей может быть закруглённым или островерхим.

Это не самая простая конструкция, но такое окно вполне можно сделать своими руками. Каркас делаем во время возведения стропильной системы. В чертеже вы предварительно должны обозначить месторасположение и точные размеры окна. Вы оставляете проём между стропил и начинаете возводить каркас.

Стропила, которые будут держать окно, нужно усилить и сделать дополнительные опорные стойки. Разметив стропила, монтируем на них балки (брус, сечением от 15 см) нужного размера. Располагаться они будут поперёк стропильных ног. Обычно нижнюю поперечную балку устанавливают вровень со стеной дома и на неё монтируют опорные стойки нужного размера (делая временные распорки).

Стойки нужно выставить строго вертикально и на одном расстоянии от карниза. Затем обе стойки жёстко скрепляем между собой верхним поперечным брусом. У нас получилась рама, в которую и будет устанавливаться окно. Монтируем продольные брусья, связывая раму со стропильной системой.

Ещё раз убеждаемся, что все запланированные размеры соблюдены и стойки стоят вертикально.

После этого устраиваем стропильную систему для крыши самого слухового окна. Затем мы занимаемся устройством «кровельного пирога», делаем обрешетку, возводим стенки слухового окна, надёжно герметизируем примыкания, настилаем кровельный ковёр и только после этого устанавливаем окно и доборные элементы.

При сооружении четырёхскатной вальмовой крыши лучшим вариантом будет устройство треугольных слуховых окон. Для них не надо возводить отдельного каркаса, их можно органично встроить в кровельную конструкцию, немного изменив стропильную систему для торцевого треугольного вальма (или двух).

Вам понадобятся две дополнительные мощные опорные стойки, в верхней части вальма вы просто делаете нишу с помощью двух поперечных брусов и треугольную раму, в которую затем вставляете окно. Это, конечно, только один вариант – в вальмовой крыше вы можете устроить слуховое окно любой формы. Встречаются конструкции таких кровель с окнами на всех четырёх вальмах.

На односкатной кровле лучшим вариантом будет монтаж обычного прямоугольного слухового окна с плоской крышей. Оборудовать такое окно можно даже ничего не меняя в стропильной системе – устанавливаем две стойки, прикрепив их к соседним стропилам. Затем соединяем их верхним поперечным брусом, и оборудуем плоскую односкатную крышу с помощью продольных брусьев. Уклон крыши над слуховым окном будет значительно меньше уклона ската и в этом случае нам потребуется тщательно уплотнить все стыки и сделать дополнительные водосточные желоба.

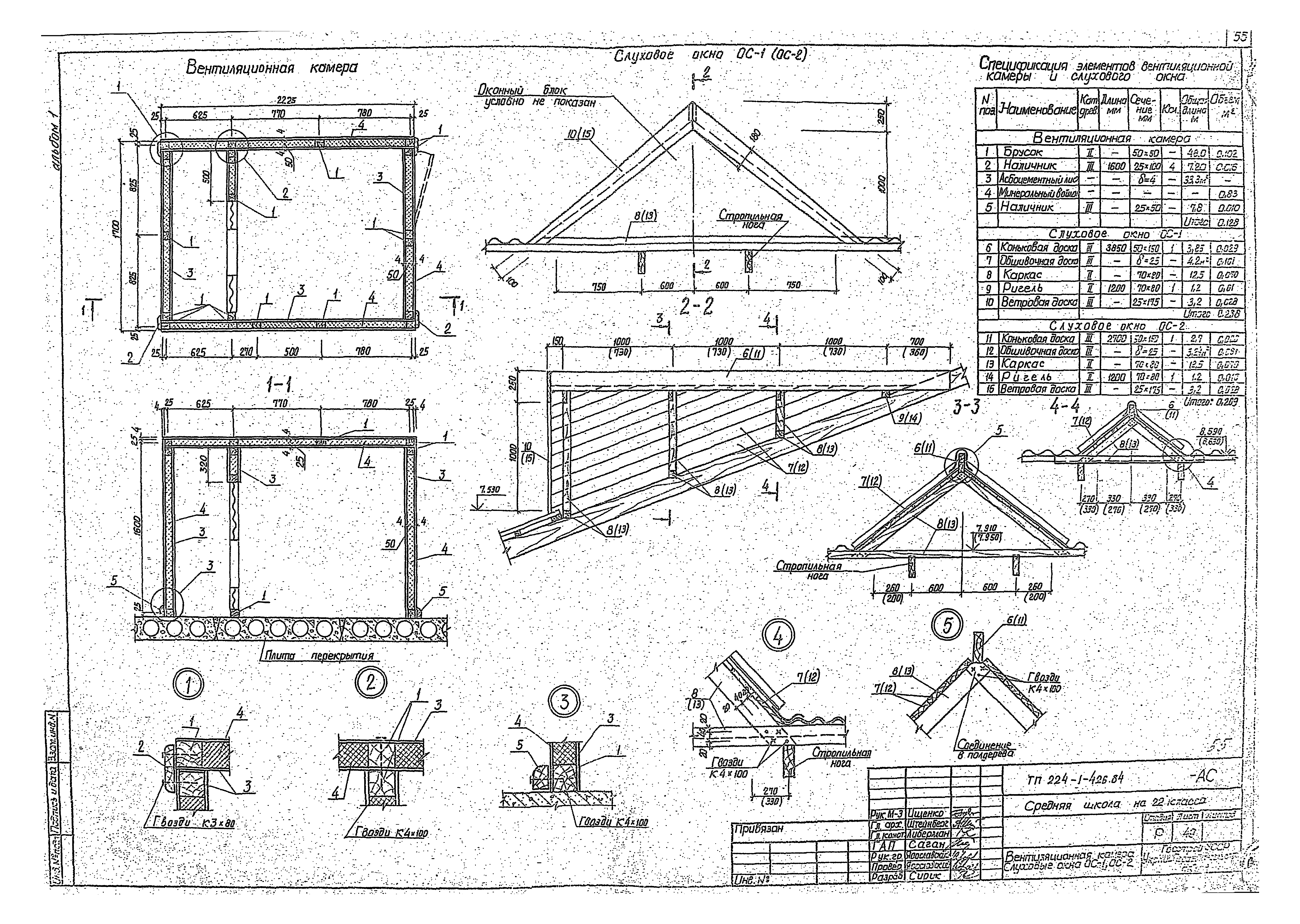

Чертеж и устройство узлов

Мансардные окна. Обычно такие окна крепятся между соседними стропилами. Любое из окон этого типа является преградой для водного потока и оборудовать такие окна можно только на достаточно «крутых кровлях» – с углом наклона больше 20 градусов.

Самому пытаться сделать такое окно не стоит – стоят они не слишком дорого, а современные технологии надёжно защищают фирменные окна от протеканий и от промерзания. Монтаж готового окна не представляет сложности – опорные пластины крепятся прямо к кровле. Фрикционные петли позволяют открывать окна даже во время дождя.

Основные требования, предъявляемые к слуховым окнам

Уклон крыши, на которой устанавливается слуховое окно (люкарна), должен быть не менее 35 градусов.

Потолочные балки, которые служат опорой для кровли, устраивают сразу над окном.

Врубки и врезки в стропила при устройстве каркаса слухового окна делать нельзя, все крепления производятся с помощью металлических кронштейнов, резьбовых соединений и скоб.

Стропила, на которые устанавливаются стойки, обязательно должны быть усилены.

Пои устройстве слуховых окон обязательно нужно посоветоваться со специалистами, чтобы подобрать конструкцию, наиболее подходящую для вашей кровли. Обязательно составьте предварительный чертёж и поинтересуйтесь, какие стандартные размеры есть у производителей окон. При работе на кровле соблюдайте необходимые правила безопасности, страхуйтесь и не работайте в одиночку. Любое слуховое окно можно сделать своими руками, главное не торопиться и тщательно продумать план работ.

Что такое слуховое окно?

Скворечник или слуховое окно – это малый конструктивный элемент (окно) мансардных или чердачных крыш. Это окошко имеет массу оригинальных названий: петух, шлейф, бычий глаз, летучая мышь, дом гнома, люкарня, дормер.

Естественное освещение чердачного этажа дает определение расположения слухового окна – южное направление. Так как основное назначение «дома для гнома» — это получение качественной вентиляции и освещения, то такой архитектурный элемент никогда не располагается на северной стороне.

В некоторых странах разработаны даже рекомендации по его форме, расположению и даже декорированию. Часто слуховое окно заменяется большой вентиляционной решеткой, что значительно меняет дизайн крыши без функциональных изменений.

Как уже писалось выше основная функция слухового окна – это обеспечение достаточной вентиляции мансарды. Но что будет, если проигнорировать конструкторские рекомендации и не установить, как минимум, вентиляционный канал:

Даже при условии качественного междуэтажного теплового изолирования, потери тепла в чердачное пространство не минуемо. Это тепло резко охлаждается на чердаке и выпадает в виде конденсата, что при недостатке вентиляции сказывается на его скоплении.
Отсутствие освещения провоцирует ускоренное образование плесени и грибка, не говоря уже о столь не приятных существах. Поэтому даже у очень чистоплотного хозяина дома при отсутствии на чердаке слухового окна будут постоянно проявляться неприятные факторы.

Обоснование необходимости слухового окна с точки зрения физики и основ строительства: Крыша – самый слабый элемент здания, ее постоянно пытается разрушить сильный ветер и когда конструкция крыши достаточно жесткая, ветер пытается приподнять ее.

Возникает вопрос: «Как это?»

Сильный ветер из-за скорости воздушного потока вызывает разряжение над кровлей, а под кровлей без слухового окна давление не меняется. Поэтому крыша, как воздушный шар пытается приподняться, причем соответственно, чем скорость ветра выше, тем это явление больше проявляется.

Обратите внимание!

Даже при условии большого веса крыши и ее надежного прикрепления к стенам обязательно появляется вибрация, что негативно сказывается на всем строении.

С точки зрения практичного строительства в условиях проявления ненастных погодных условий слуховое окно является своего рода клапаном избыточного давления, т.е. сильный поток ветра быстрее выбьет стекла, тем самым уравновесив давление, чем приподнимет всю крышу.

https://youtube.com/watch?v=7O4nsAB6kB0

Как монтируются слуховые окна на крыше?

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

С фронтоном в плоскости сооружения без боковых стенок.
С фронтоном в плоскости сооружения с боковыми стенками.
С фронтоном вне плоскости здания и с боковыми стенками.

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка. Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши

Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Устройство каркаса

Какой бы ни была форма окна, вальмовой, двухскатной или арочной, главное правило проектирования – конструкция его каркаса не должна нарушать стропильную систему крыши. «Кукушка» монтируется следующим образом:

Сначала между стропильными ногами каркаса крыши устанавливают лобовые балки.
На стропила, ограничивающие конструкцию по ширине, устанавливают вертикальные стойки.
Наверх каждого ряда вертикальных стоек укладывают прогон, соединяющий опоры между собой.
На прогоны устанавливают стропильные ноги, которые соединяются на коньковом прогоне.
Каркас обшивают сайдингом или вагонкой, а на обрешетку укладывают кровельное покрытие.

Как монтируются слуховые окна на крыше? Что такое слуховые окна, и какую роль они выполняют в конструкции кровли. Разновидности и формы слуховых окон, особенности каркаса и отделки.

Варианты открывания окон

В зависимости от расположения открывающего механизма мансардные оконные системы подразделяются на такие виды:

С центральным открыванием. Эту систему выбирают чаще всего, поскольку она удобна в эксплуатации и облегчает уход за изделием. В этом случае ось открывающего механизма находится по центральной горизонтальной линии створки.
Приподнятая система открывания располагается ближе к верхней грани конструкции. Она подходит для окон, которые расположены так, что вы можете дотянуться только до их нижней грани или середины.
В балконных системах есть две оси вращения – для верхней и нижней створки.
Также существуют комбинированные системы открывания, в которых створка может открываться наружу по верхней оси, а по центральной линии ее можно поворачивать в любую сторону. Наружное открывание подходит для проветривания помещения, а вращение по центральной оси используется при мытье окон.
Боковое расположение механизмов открывания используется в люках-лазах на крышу. Они нужны не столько для освещения помещения, сколько для ремонта кровли и ухода за ней.
«Умные» мансардные окна имеют дистанционное управление. Такие системы полезны в том случае, если окно находится слишком высоко и вы не можете к нему дотянуться.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Каркас слухового окна

Чтобы обеспечить освещение и вентиляцию чердачного помещения, необходимо создать каркас слухового окна.

Но прежде надо сделать каркас крыши дома – порядок выполнения работы следующий:

устанавливают фронтоны;
крепят коньковый брус и стропильные ноги;
при возведении стропильной системы крыши в местах, где планируется расположение слуховых окон, заранее нужно предусмотреть проемы. Обрамляющие их стропила делают двойными, часто и тройными, так как на них будет возложена повышенная нагрузка.

Когда создаются слуховые окна – ГОСТ предусматривает, что их фронтоны поддерживаются боковыми стенами, имеющими высоту 1,5 метра и простирающимися вглубь дома в направлении от его внешней стены.

При этом каркасы данных стен должны опираться на потолочные балки перекрытия, расположенные под окном на кровле.

После того, как выполнена сборка стропильной системы основной крыши дома, монтируют каркасы боковых стен, а после этого к ним крепят перекладины и стойки фронтонных каркасов окон на кровле горизонтального расположения.

Дальнейшая схема установки слухового окна выглядит так:

поскольку фронтоны окна располагаются в одной плоскости с капитальной стеной здания, концы стропильных ног, которые прилегают к ним снизу, отрезают на одном уровне с обшивкой стены;
на предусмотренной в проекте высоте коньковых брусьев окна на кровле, монтируют балки-перемычки между сдвоенных ног стропил. Тут категорически нельзя делать врубки или врезки, так как это может ослабить прочность балок стропил, поэтому для закрепления торцов перемычек желательно использовать металлические накладные кронштейны;
прежде чем установить на место коньковые брусья слухового окна выверяют вертикальность расположения фронтонных каркасов. После этого их прибивают;
согласно шаблону отрезают по паре стропил и монтируют их на фронтоны;
для обшивки каркасов фронтонов используют листы облицовочной водостойкой фанеры. В результате обшивка фронтонов должна быть на одном уровне с обшивкой стены.

Расширяем пространство

Устройство в крыше слухового окна является одним из эффективных методов улучшения внешнего вида дома, освещения мансардного помещения и его вентиляции

А самое важное это то, что при помощи этих окон можно создать дополнительную полезную жилплощадь

При высоте вашей мансарды не соответствующей требованиям СНиП (на площади более половины она должна быть не меньше 2,25 метров от чистого пола до потолка), устройство слухового окна поможет расширить по необходимости пространство в вашем доме.

Как положено, они вписываются в общий стиль дома и имеют похожие очертания окон, уклоны крыши, отделку и архитектурные детали. Зачастую слуховое окна пересекается с крышей в самой ее верхней точке — это уровень конька у главной крыши.

Так как слуховое окно может значительно поменять общий вид дома, его пропорции следует хорошо продумать. Хорошо спроектированное слуховое окно будет, как обычно, большого размера, чтобы оправдать все затраты на его устройство.

Вместе с тем слуховое окно не должно портить архитектурную целостность вашего дома, это может произойти в случае, когда оно окажется очень громоздким.

Обратите внимание!

Лучше с умом вдоль крыши разместить около двух — трех небольших слуховых окон, это будет смотреться гораздо лучше чем одно огромное.

Варианты размещения слуховых окон

Слуховое окно может иметь почти такое же количество конфигураций и очертаний, сколько встречается архитектурных стилей. Но в основном по типу их всего два — односкатное и двускатное.

Односкатное слуховое окно

Простейшая форма слухового окна. Оно имеет плоскую крышу, с уклоном немного меньшим, чем уклон главной крыши. Устроить такое окно будет гораздо проще, чем другое слуховое окно, а само строительство будет более рентабельным.

Такая взаимосвязь обусловлена тем, что оно дает большее пространство над головой, нежели двускатное слуховое окно одинаковой с ним ширины.

Это важно!

Но при проектировании такого окна стоит действовать осмотрительно, так как большое односкатное слуховое окно часто может выглядеть не совсем изящно.

Угол уклона крыши на односкатном слуховом окне не зависит от уклона непосредственно самой крыши здания. При разрешении конкретной задачи необходимо помнить, что чем будет меньше уклон ската крыши слухового окна, то тем больше будет места над головой.

И как результат увеличится полезная площадь непосредственно внутри постройки. Единственное что стоит учесть при проектировании уклона– это обеспечение надлежащего стока дождевой воды.

Для обычных рубероидных или стекловолокнистых кровельных плиток требуется минимальный уклон в 25% (25 сантиметров вертикального снижения на 100 сантиметров горизонтального прогона). Деревянную плитку не рекомендуют к применению при уклоне менее 30%.

Крыша с уклоном менее 25% обычно требует специального кровельного материала; такого как укатанный асфальт, покрываемый рулонной кровлей из бесшовной резины или горячим гудроном.

Двускатное слуховое окно

Двускатное слуховое окно может быть с островерхой или закругленной крышей, и сток атмосферных осадков происходит с него по обеим сторонам от окна.

Двускатное слуховое окно является сложной конструкцией, и при сооружении его, как правило, необходимы большие затраты, чем при сооружении односкатного слухового окна.

Полезный совет!

Стоит помнить, что крыша при такой конструкции серьезно снижает высоту потолка, и большая часть площади, которую мы получаем при сооружении слухового окна не будет составлять полезную жилую площадь.

Сооружение слухового окна

При сооружении слухового окна необходимо снять часть кровли и настила крыши, после чего подпилить ряд стропильных ног, чтобы создать проём. При проклейке деталей окна можно использовать клей для гипсокартона.

При всем при этом также перед началом работ необходимо предусмотреть временное укрытие проёма в крыше. Зачастую для таких целей применяют пластиковые листы, которые временно закрепляют на крыше.

Проектирование

Создание проекта для возведения крыши со слуховыми окнами обязательно. В процессе проектирования необходимо учесть некоторые обязательные нюансы.

Существуют определенные правила размещения конструкций, несоблюдение которых, как показывает практика, ведет к возникновению проблем при эксплуатации кровли:

Их нельзя располагать вблизи конька, карниза, а также близко к фронтонам.
Если создаются несколько проемов, то расстояние между ними необходимо выдержать не менее 0,8 метра. Это позволит свободно проводить профилактические осмотры крыши, препятствует накапливанию снега на кровле.

Расположение и форма этих элементов выбирается по личному предпочтению владельца недвижимости, выбор может быть обусловлен модными тенденциями на рынке недвижимости, а также основной целью, которая преследуется при создании оконных проемов на крыше – будут они использоваться практически или только в качестве декоративных элементов.

Совет! Этот архитектурный элемент усложняет возведение кровли. Уровень сложности будет зависеть от вида выбранной конструкции окна, материала покрытия кровли. Лучше доверить возведение крыши со слуховыми окнами профессиональным кровельщикам.

Точный чертеж такого элемента должен быть воспроизведен на бумаге. Для этого, тщательно производятся все замеры. Количество и размеры напрямую зависят от площади подкровельного помещения.

Основное правило, которое следует учитывать при расчетах, следующее:

Окна могут быть в один или два ряда. Нижний край может быть на расстоянии не менее 0,8 метра от уровня пола мансарды, а расположение верхнего края зависит от высоты в помещении.

Заключение

Слуховые окна – это далеко не последний элемент, который влияет на восприятие дома, поэтому проектировать такие элементы следует еще при создании эскиза.

При ошибке в расчетах или работе вы можете превратить оригинальную деталь архитектуры в дефект, который будет бросаться в глаза и влиять на надежность конструкции. Предусмотрительные владельцы дома поручают создание крыши и установку оконных проемов на кровле только специализированных компаниям.

Опытные проектировщики и кровельщики дадут потрясающий результат – отличную стропильную систему, надежную гидроизоляция и теплоизоляция и эстетически привлекательную отделку.
