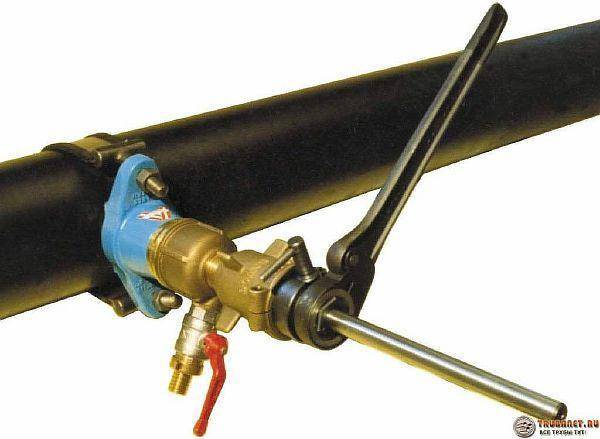

Приспособление для врезки в водопровод под давлением
Врезаться в трубопроводную систему с остановкой прокачки связана с значительными материальными потерями. Чтобы произвести такую операцию, необходимо:
- Сбросить давление в водопроводе и слить находящуюся в нем воду. Это связано со значительным перебоем водоснабжения всех объектов, задействованных на данной трубе.
- Выполнить отверстие в стенке трубы доступным способом.
- Установить отводной патрубок, смонтировать на нем кран или задвижку.
- Смонтировать узел подключения от отвода к внутренней разводке в доме и на участке.
- Проверить все соединения на герметичность.
- Заполнить трубопровод водой, сбросить воздушные пробки, поднять напор в системе до необходимой величины.
Поэтому разработана и применяется технология установки отводов на трубы, находящиеся под напором без остановки функционирования водопровода.
Перед тем, как сделать врезку в водопровод под давлением, следует на трубу установить специальный седельный хомут, так называемую «седелку». Она представляет собой разрезную муфту, которая стягивается винтами.
Для уплотнения используется резиновая прокладка. На полумуфте изготавливается фланец или обрезок трубы для ввода сверла. Вариант уплотнения резиной применяется при производстве врезки в трубу из пластика.
При сверлении труб из чугуна или стали, используется седелка в виде охватывающего слоя пластичного материала, нанесенного по внутренней поверхность муфты.
В настоящее время широкое применение находят универсальные сделки, которые изготавливаются из металлической полосы. Их конструкция напоминает стяжной хомут для автомобилей.
Учитывая постоянное совершенствование инструмента, обращаем внимание на устройство, в которое устанавливается фреза и используется кран, установленный сбоку для отвода воды при прохождении стенки. Для использования с трубками большого диаметра применяются седелки трехсоставные. Для использования с трубками большого диаметра применяются седелки трехсоставные
Для использования с трубками большого диаметра применяются седелки трехсоставные.
Установка седелки
Крепление этого элемента конструкции производится стяжкой винтами. При этом затяжку нужно производить, затягивая винты поочередно, чтобы половинки муфты сходились равномерно, без перекоса.
На стальных трубах необходима тщательная подготовка поверхности вплоть до обработки металлической щеткой или наждачной шкуркой.
При сверлении для врезки в чугунную трубу водопровода под давлением, осевое усилие на инструмент нужно производить с меньшим нажимом, чтобы избежать излома стенки, поскольку чугун хрупок.
Подбор материалов для монтажа
Выбор места приемника стоков и его параметров
Вне зависимости от типа приемника (перерабатывающее устройство или накопитель), его объем должен быть не менее трех суточных норм потребления воды для всех проживающих в доме. Существующими нормами определено среднее значение на одного человека – 200 литров, исходя из чего объем резервуара рассчитывается как 600 л (200х3), умноженные на число человек
При использовании очистных сооружений с несколькими последовательно соединенными резервуарами, принимается во внимание их суммарный объем
Место установки приемника определяется с учетом определенных требований.
- Конструкция устанавливается в самом низком месте участка, если последний имеет сложный рельеф.
- Расстояния до важных объектов должно соответствовать принятым нормам:
— до источника питьевой воды – до 50 метров (в зависимости от типа приемного устройства, уровня грунтовых вод),
— до дороги – не менее 5 м,
— до водохранилища или другого открытого водоема – 30 м,
— до жилого дома – 5 м.
Схема расположения канализационного сооружения на участке
Технология прокладки труб
Утепление канализационных труб
Утепление трубопровода необходимо, если вы проживаете в регионе с морозными зимами либо не хотите копать слишком глубокую траншею. Какие материалы используются в качестве утеплителя для малозаглубленной канализации:
- стекловата;
- минвата;
- вспененный полистирол.
Чтобы на 100 % быть уверенными в том, что система не промерзнет в условиях сурового климата, установите греющий кабель. У него есть специальный датчик, который сработает, если температура понизится до минимально допустимой. Дополнительные расходы быстро окупятся, ведь вам не придется ремонтировать канализацию, если она промерзнет. Кроме того, удастся сэкономить на проведении земляных работ: благодаря утеплению не потребуется рыть глубокие траншеи.
Последовательность разводки канализации в частном доме своими руками
Вооружившись вышеизложенными знаниями, можно приступать непосредственно к прокладке внутренней канализации. Для самостоятельного монтажа потребуется представленный набор основных инструментов.

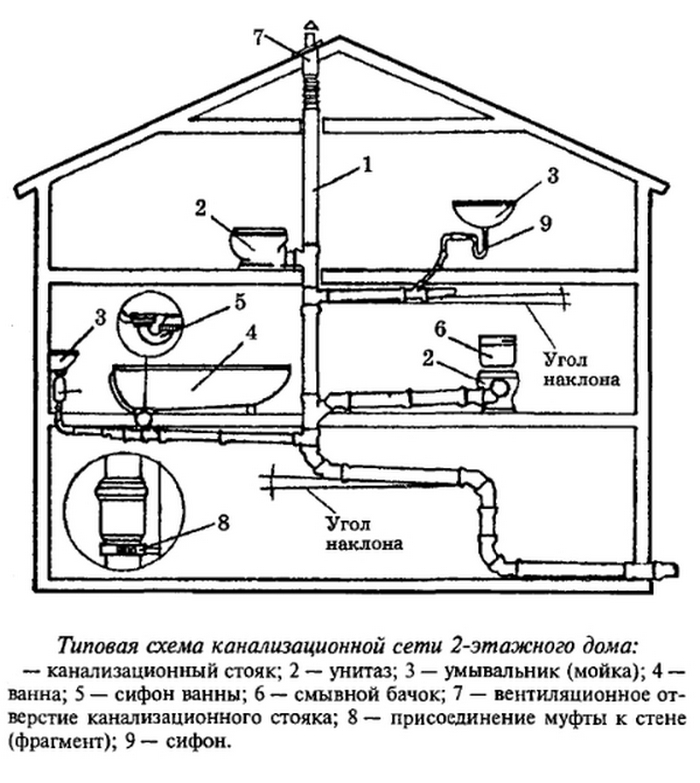

В общем виде разводка канализации для двухэтажного частного дома с цокольным этажом выполняется по следующему плану:
- Сначала размечаются точки размещения всех сантехнических приборов. С учетом уровня чистого пола отмечается размещение раструбов для подключения сантехники.
- Производится разметка размещения стояка канализации, а также сопутствующих тройников, крестовин и хомутов. Размечаются отверстия для прохода вертикального канала через перекрытия.
- Отверстия в перекрытиях пробиваются перфоратором или бурятся кольцевой коронкой.
- В подготовленные отверстия устанавливаются гильзы и фиксируются монтажной пеной.

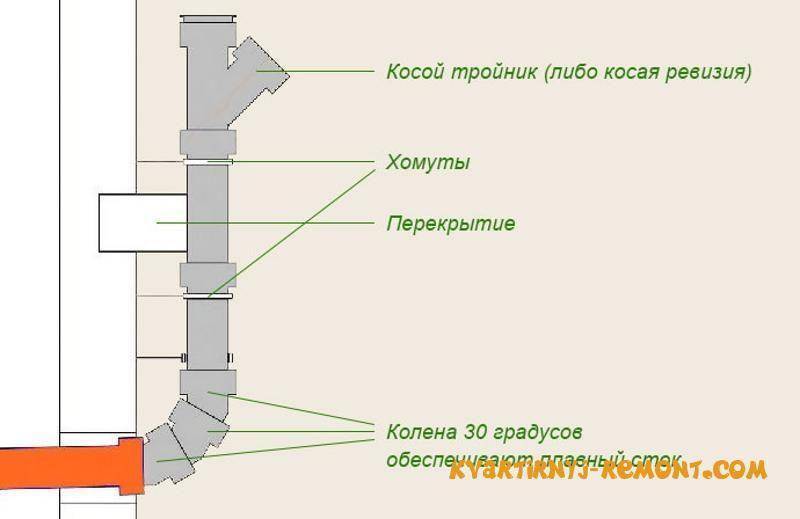

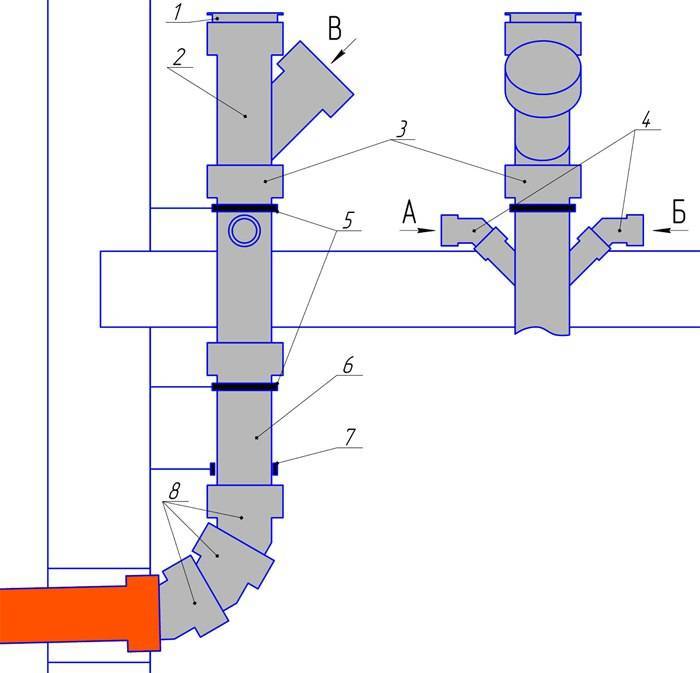

- Устанавливается стояк. На втором этаже предусматривается фитинг, раструб (раструбы) которого для подключения подводящих линий должен/должны размещаться чуть выше уровня чистого пола. Верхний конец вертикального коллектора выводится на кровлю, а нижний опускается в цокольный этаж. Стояк крепится к стенам с помощью хомутов.
- При монтаже всех элементов они предварительно собираются для разметки без уплотнительных колец. Разметка труб для ровного реза выполняется маркером по краю листа бумаги, обернутого вокруг трубы. Резку труб удобнее всего выполнить болгаркой с диском по металлу. Ей же можно снять фаску с места реза для облегчения стыковки. Непосредственно перед монтажом конец трубы, вставляемый в раструб, покрывают силиконовой смазкой, чтобы не заминалось уплотнительное кольцо.
- На верхнем конце стояка обустраивается вентиляционный зонд, а к нижнему присоединяется горизонтальный трубопровод, выходящий из дома.
- К стояку отдельно подключают унитазы.
- Далее к системе подсоединяют подводящие трубопроводы от прочих сантехнических приборов.
- На раковины, ванну и душевую кабину устанавливают сифоны.
- На заключительном этапе все сантехнические приборы соединяют через сифоны с подводками.
Нет сомнения, что внимательно изучив вышеприведенные рекомендации, Вы сможете своими руками проложить надежную систему канализации в доме.
Следующий видеоролик поможет разрешить возможные вопросы по прокладке канализации в доме. Несмотря на небольшое количество примеров с подключаемыми сантехническими приборами, основные правила выполнения работ доступно изложены.

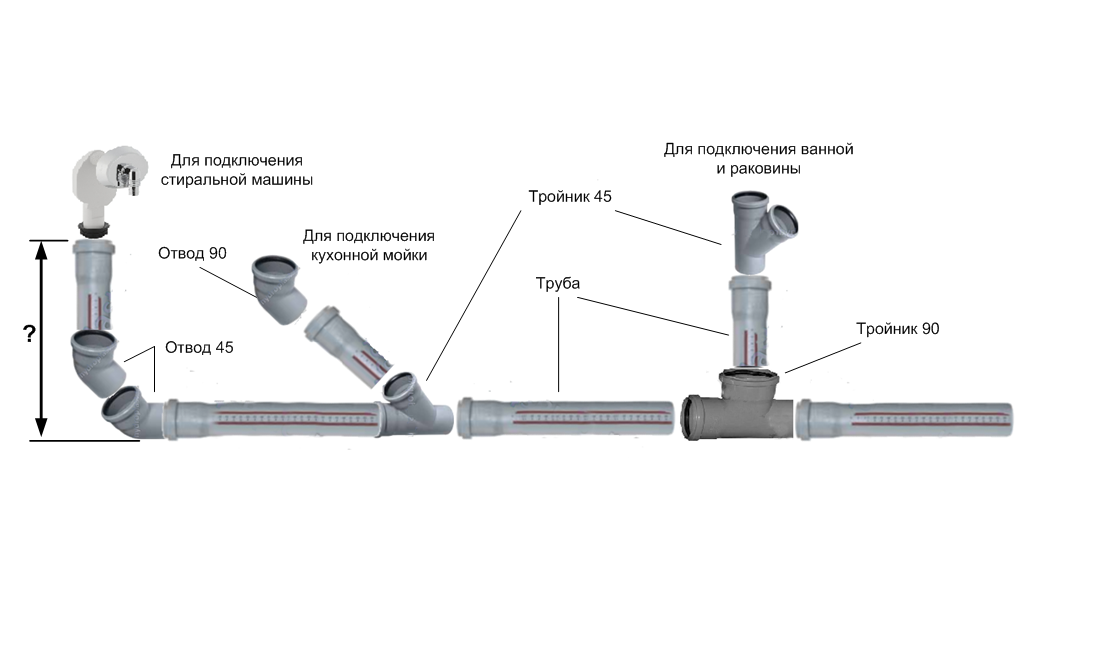

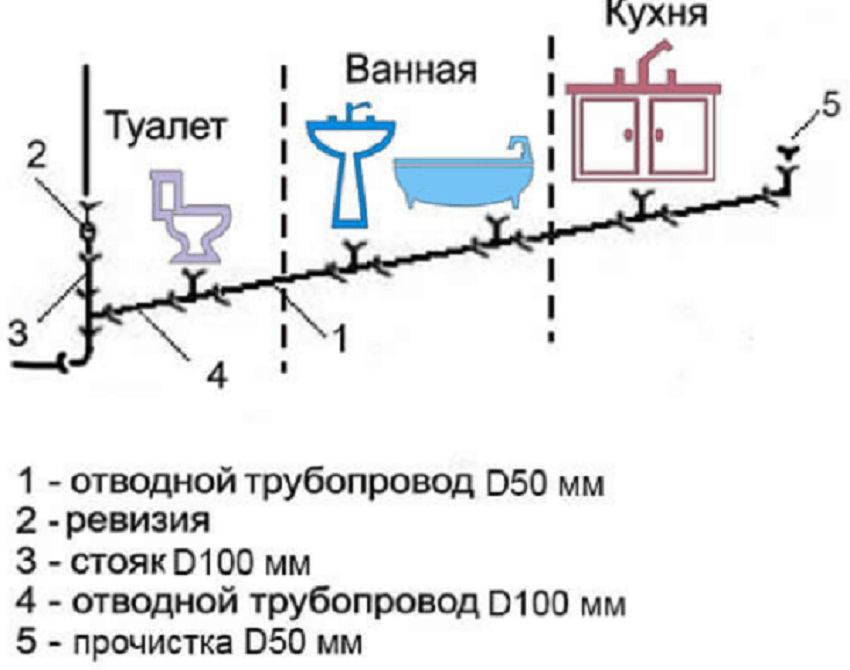

Схемы внутренней разводки сточного трубопровода
Еще при проектировании здания, помещения, нуждающиеся в подводе водопровода и отводе канализации (туалеты, ванные комнаты, кухни) стараются расположить компактно. Делается это для того, чтобы оптимизировать канализационную систему. Дело в том, что горизонтальные трубы сети сбора и вывода стоков прокладываются под уклоном не менее 1 см на метр длины. То есть, участок трубопровода длиной 5 м придется поднять на 5 см, 10 м, — 10 см соответственно, поэтому при большой длине трубопровода сделать его скрытую прокладку в полу будет проблематично, равно, как и правильно установить сантехнический прибор с низким расположением сифона (душевая кабина, ванная).
Начать работу своими руками над созданием внутренней системы водоотведения лучше с составления схемы. Хотя бы сделав набросок эскиза, легче будет рассчитать количество и длину трубы, необходимые фасонные элементы для подключения приборов сантехники, соединения трубопровода, обустройства его переходов.
На создаваемом чертеже или эскизе нужно отразить следующие данные:
- план дома (возможно, придется сделать замеры);
- расположение стояка;
- места установки сантехприборов (соответствуют точкам разводки водопровода) и способы их подключения к системе;
- диаметр и длину каждого горизонтального отрезка трубопровода;
- диаметр и протяженность (высоту) стояка и фановой трубы (вертикального вентиляционного отводка от стояка);
- величину углов переходов между участками трубопровода.
Посчитав с помощью составленной схемы количество необходимых элементов системы внутренней канализации в доме, осталось правильно определиться с выбором труб.
Для чего они нужны

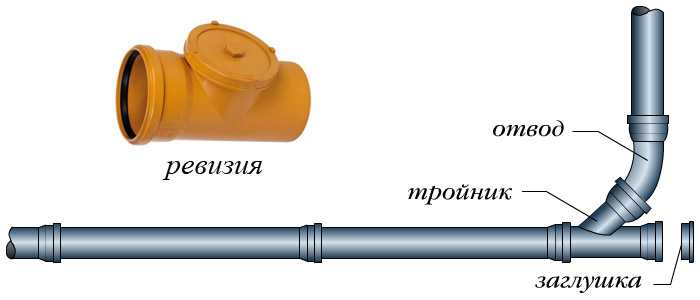

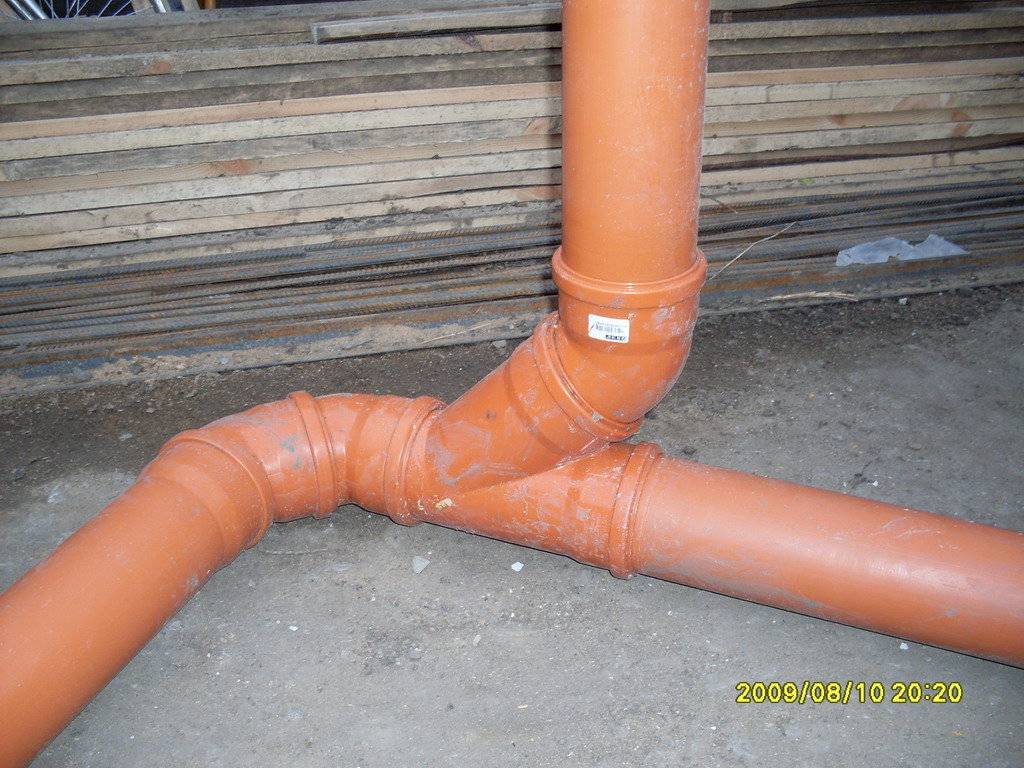

Основная задача канализационных отводов — обеспечить поворот канализационного трубопровода на определенный угол, или организовать присоединение одной линии к другой.

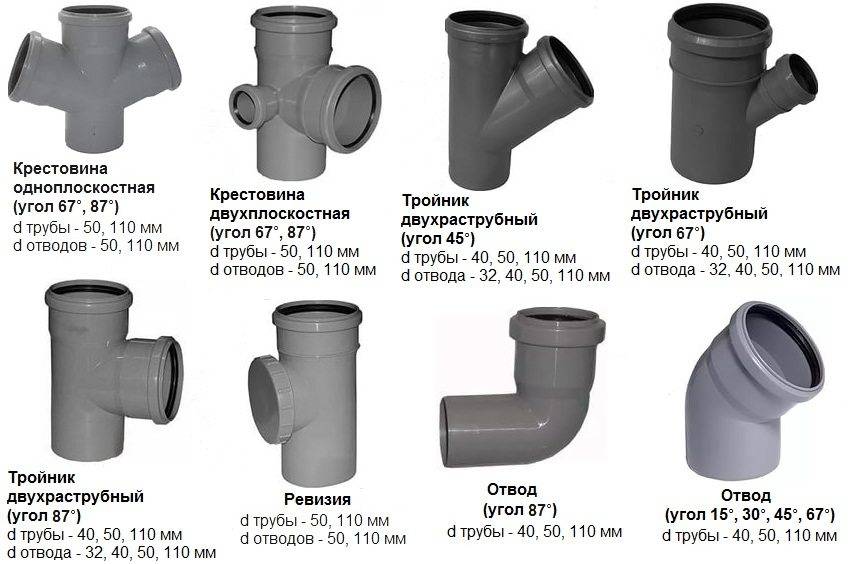

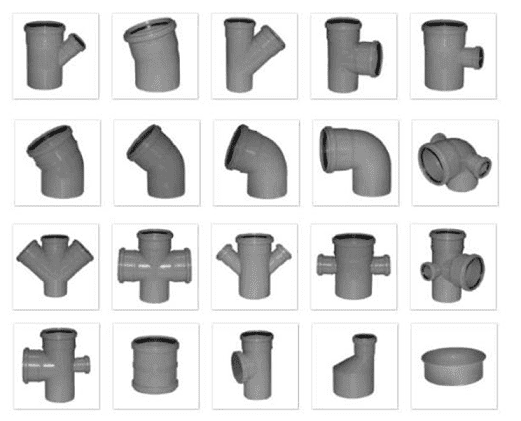

Существуют разные виды канализационных тройников или двойников, позволяющие организовать любое изменение конфигурации системы. Любой сантехнический прибор подключается к канализационному лежаку с помощью соответствующего тройника, вставленного в разрыв трубопровода. Сам лежак присоединяется к стояку канализации также путем установки тройника на 110 мм.
Стандартные размеры тройника канализации 110 позволяют подключить его к стояку, обеспечить присоединение слива унитаза или использовать в других частях системы. Если необходим поворот линии в любом направлении — в вертикальной или горизонтальной плоскости, используются двойники.

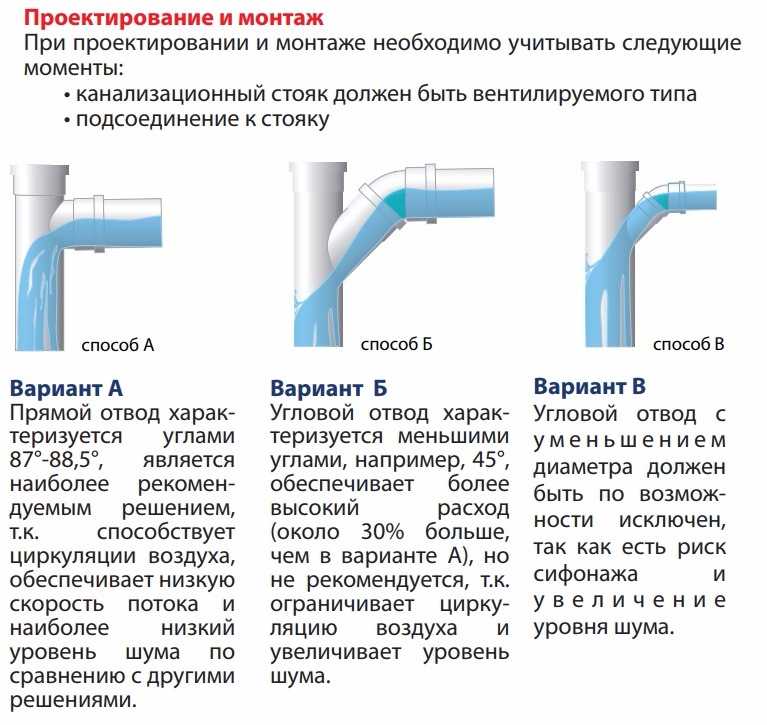

При создании проекта следует исключать резкие повороты трубопроводов. Рекомендуется отказываться даже от поворотов сразу на 90°, устанавливая последовательно два отвода на 120°. Это снизит опасность скопления отходов и появления засора.
Для исключения ошибок надо иметь достаточно полное представление, какие бывают канализационные трубы и отводы. Это позволит выбрать наиболее эффективные и безопасные элементы, организовать плавную конфигурацию системы без резких поворотов. Значительную помощь в этом окажет схема или чертеж канализационной сети, где видны все направления и указаны размеры. На схеме сразу видны наиболее проблемные участки системы, требующие внесения необходимых поправок.
Причины врезки в канализационную систему
Врезание в канализацию необходимо в случаях:
- Если необходимо подключить новый сантехнический прибор. Это может быть стиральная или посудомоечная машина, раковина, унитаз или биде, выходные патрубки которых соединяются с линией большего диаметра.
- Переноса ранее установленного сантехнического оборудования в другое место. Ситуация часто возникает при перепланировке, установке нового фанового стояка, разделении совмещенных санитарных узлов.
- Подключения частного дома к центральной канализации, при этом может понадобиться согласование времени монтажа с коммунальными службами.
Общие правила
Если решается вопрос, как соединить канализационные трубы ПВХ между собой, нужно изучить рекомендации по монтажу. Правила разработаны с учетом тонкостей эксплуатации коммуникаций. Они являются общими для труб из разных материалов:

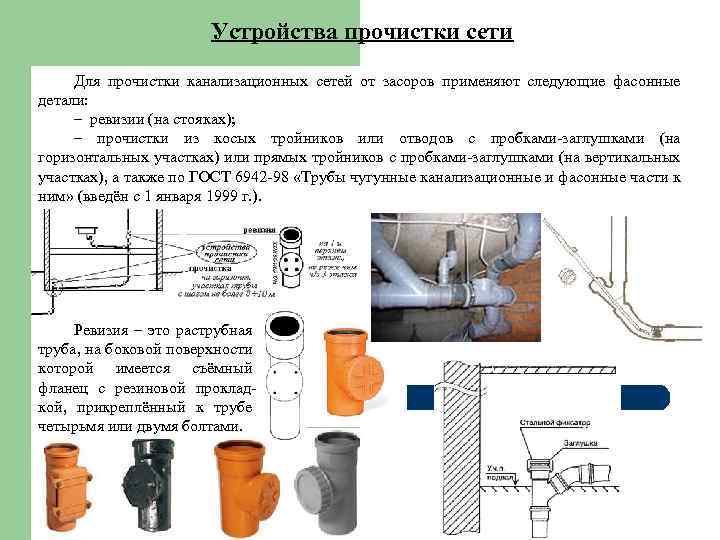

При монтаже внутренней канализации изделия с раструбом устанавливают так, чтобы уширение на одном конце было направлено в сторону, противоположную току воды. Это делается во избежание образования засоров. При прокладке трубопровода обеспечивают небольшой уклон. Значение этого параметра зависит от типоразмера коммуникаций. Например, для изделий диаметром 50 мм обеспечивают уклон 0,035. Чем крупнее размер коммуникаций, тем меньше делается уклон. Так, для труб диаметром 100 и 150 мм значение данного параметра уменьшится, соответственно, до 0,02, 0,008. Для стыковки участков трубопровода используют фасонные элементы. Благодаря им появляется возможность изменить направление коммуникаций, сделать наклон или поворот. Если выбраны трубы из поливинилхлорида, монтаж внатяжку, с изгибами делать запрещено. При нагреве это приведет к деформации изделий. Если нужно делать поворот, используют косые тройники, полуотводы. Выводящие элементы в этих фитингах располагаются под углом 30-45°, что исключает образование засоров, переполнение и деформацию трубы при залповом сбросе. Прочистка коммуникаций на этих участках тоже выполняется без лишних затруднений. Это обусловлено тем, что при введении в трубу канализационный трос будет продвигаться только по направлению движения стоков. На участках, где устанавливаются разные фитинги, используют хомуты. Они увеличивают надежность крепления соединительных элементов в местах, где нагрузка на коммуникации повышена. При прокладке горизонтального трубопровода, который характеризуется большой протяженностью, используют дополнительные элементы крепления: хомуты, подвесы, опоры. Их устанавливают с шагом, равным 8-10 диаметрам коммуникаций. Если этого не сделать, вскоре после начала эксплуатации трубопровод провиснет. На данном участке возрастет вероятность образования засоров. При монтаже вертикально ориентированного трубопровода тоже следует использовать дополнительные элементы крепления. В данном случае применяют исключительно лишь хомуты
Важно обеспечить надежную фиксацию, поэтому крепеж должен охватывать трубу по всей длине окружности. Причем необходимо устанавливать хомуты на участке раструбного соединения. Шаг в данном случае не соблюдается
Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода
Шаг в данном случае не соблюдается. Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода.
Чтобы избежать ошибок, можно предварительно посмотреть видео о схеме соединения канализационной трубы.

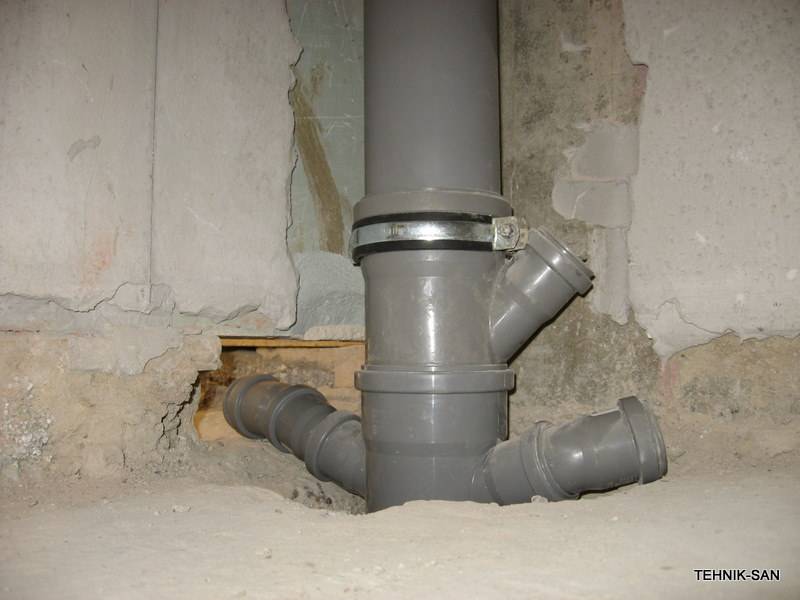

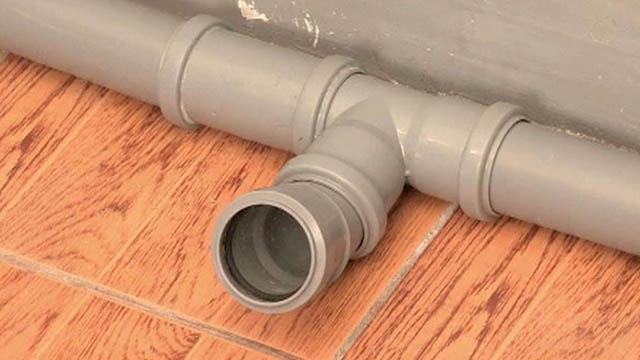

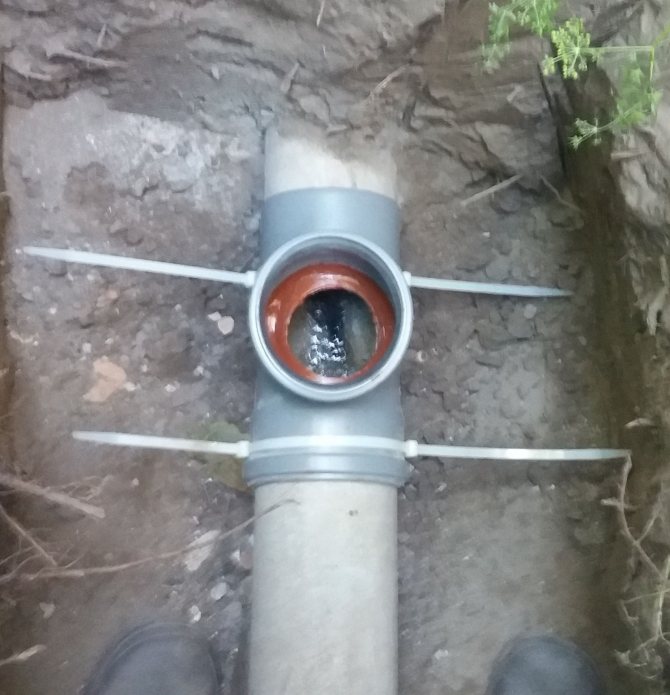

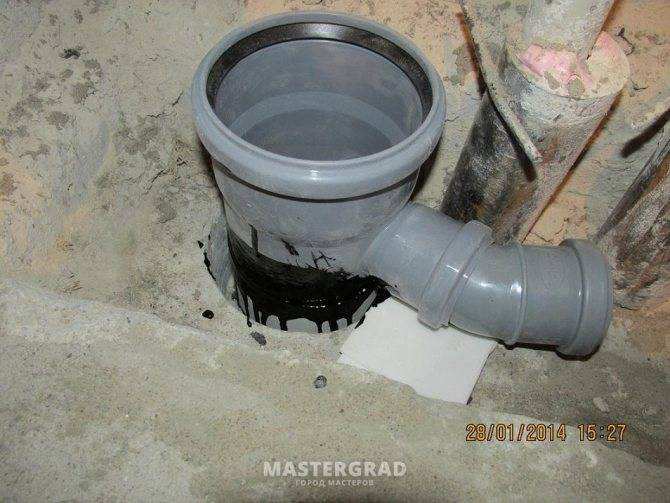

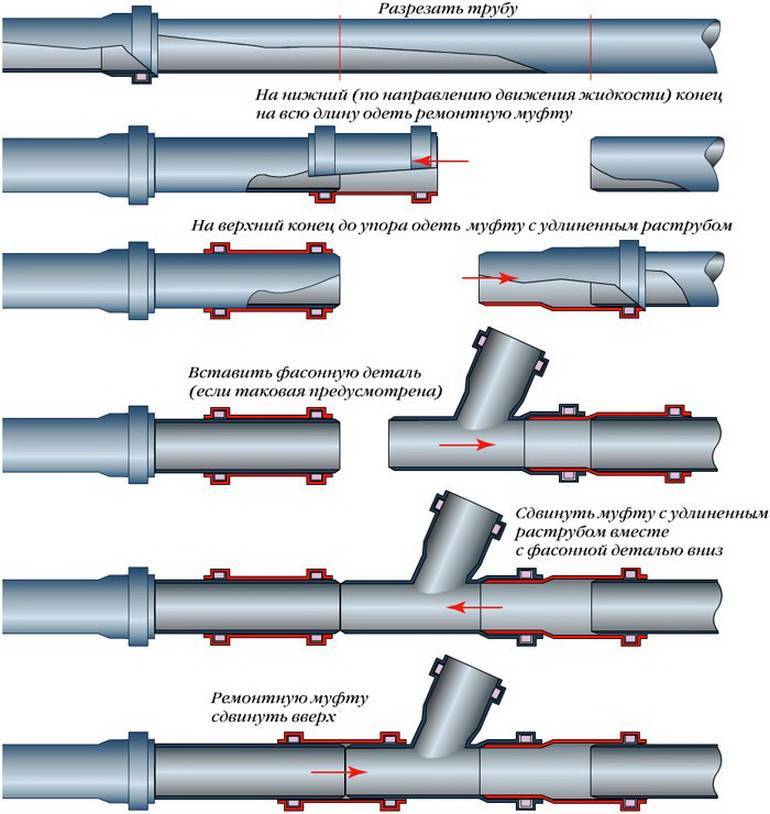

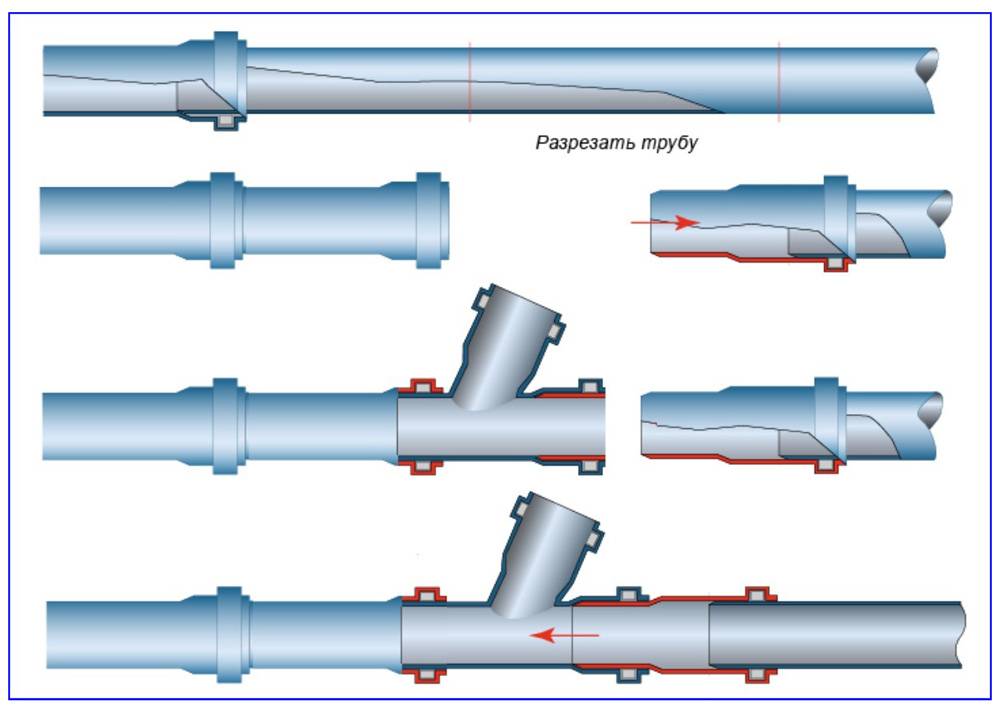

Врезка с применением тройника

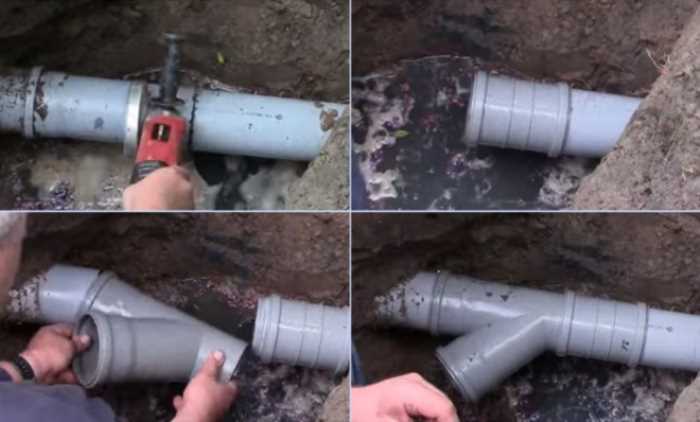

В этом случае необходимо будет сначала распилить трубу, чтобы отрезать от нее фрагмент, равный размеру тройника. На место отрезка встанет тройник, который будет служить соединительной муфтой. После вставки муфты места соединения необходимо будет качественно заварить.
Но можно использовать более простой способ – присоединить тройник без сварки. Разрезать трубу,
нарезать метчиком резьбу и прикрутить фитинг с необходимым числом отводов. Такой способ является более предпочтительным.
Чтобы врезаться в пластиковую канализационную систему, между подготовленными к врезке коммуникациями, вставляют часть трубы с патрубком, которая и послужит для подсоединения дополнительного оборудования.
Как правило, пластиковые изделия стыкуются посредством раструбов, в которых предусмотрен резиновый уплотнитель. В этот раструб вставляется труба с патрубком. Поэтому, при врезке в пластиковую канализацию потребуется замена целой трубы на две конструкции поменьше, чтобы между ними вставить отрезок с тройником. Такой вариант сложен и приемлем лишь при плановой замене канализационных коммуникаций.
Другие способы врезки в канализационную систему

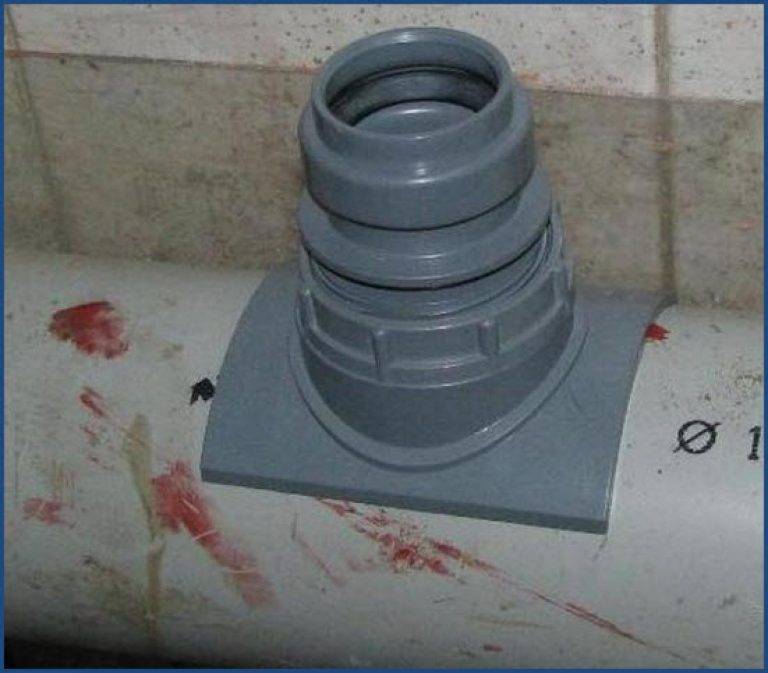

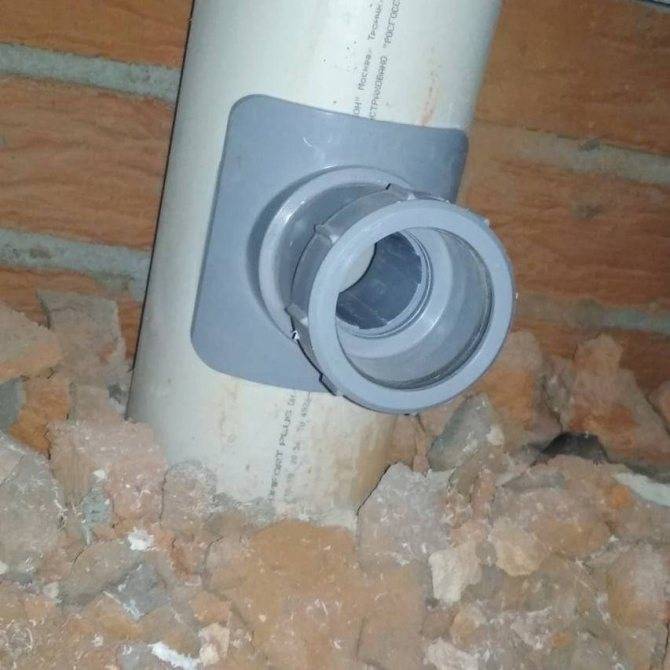

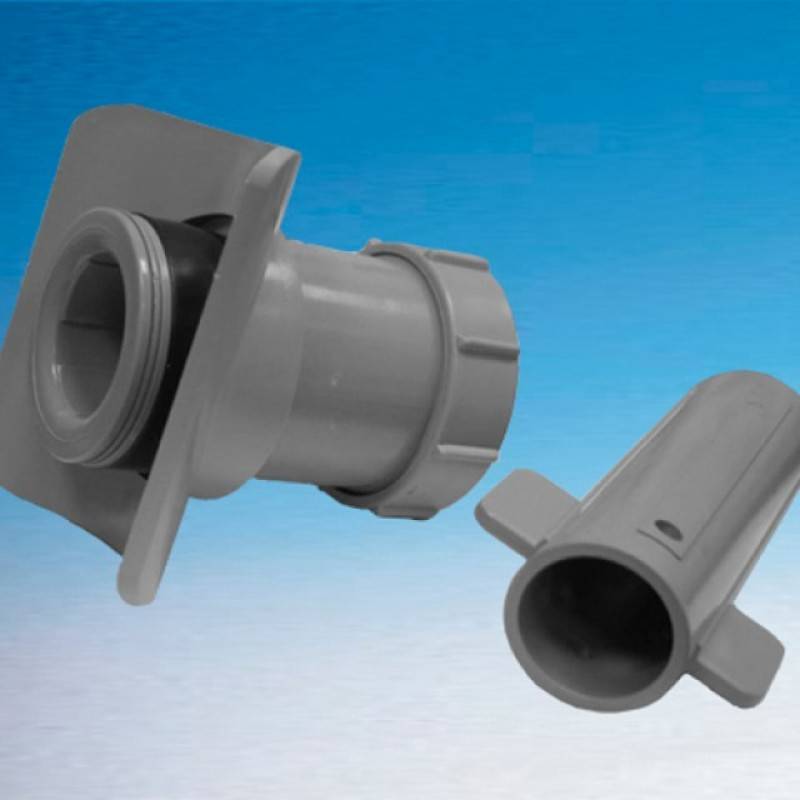

Врезка в канализационную трубу из пластика может производиться без удаления ее фрагмента. В этом случае нужно приготовить кусок трубы с патрубком необходимого диаметра и размера. Затем в системе, к которой нужно врезаться, просверлить отверстие диаметром, совпадающим с диаметром патрубка. Вокруг отверстия трубы, а также внутреннюю поверхность присоединяемого фланца смазать герметиком. Приложить фланец к трубе, хорошо закрепить его, используя хомуты.
Особенности подключения
Прохождение жидкости под давлением от насоса и протекание воды самотеком отличается. Это определяет разницу в диаметре труб. Канализационная труба с водой без напора должна быть значительно больше.
Уровень подсоединения унитаза требуется создавать ниже других сантехнических приборов. Это необходимо, чтобы избегать перетекания и подъема твердых масс из других сливных отверстий оборудования.
Все перечисленные ранее моменты нужно предусмотреть при монтаже канализации в частном доме или квартире.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Как сделать врезку в горизонтальную трубу
Для горизонтального подключения к канализационному стояку применяется, как правило, сантехническая муфта скольжения, а также стандартный компенсатор с боковым патрубком, расположенным на 45о.
На начальном этапе вырезается по разметке трубная часть, после чего для удобства соединения места монтажа покрываются мыльным раствором или смазкой.
Затем выполняется врезка с объединением в единую конструкцию всех выбранных фасонных элементов.

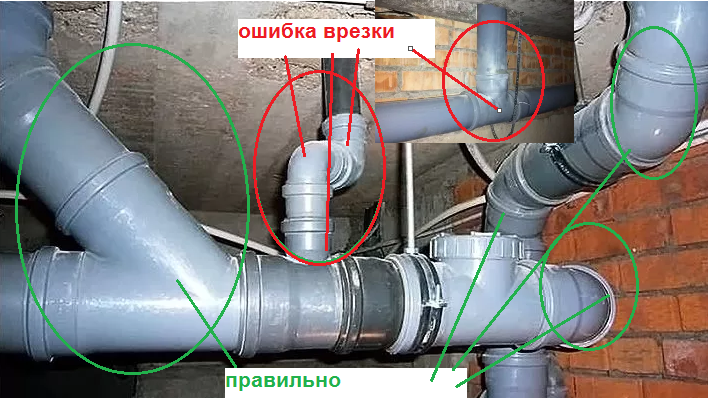

Как нельзя делать и способы исправления ошибок
При отсутствии должного опыта или знаний, в процессе врезки или подключения к водоотводной системе может быть допущен целый ряд ошибок:
- применение сантехнических тройников неправильного диаметра, не имеющих горловины или уплотнительных колец;
- использование компенсирующего патрубка, размеры которого отличаются от трубы, к которой осуществляется врезка;
- недостаточная герметизация всех участков выполненных соединений.
Немаловажное значение имеет соблюдение правил выбора фасонных изделий и их грамотное расположение на участках врезки

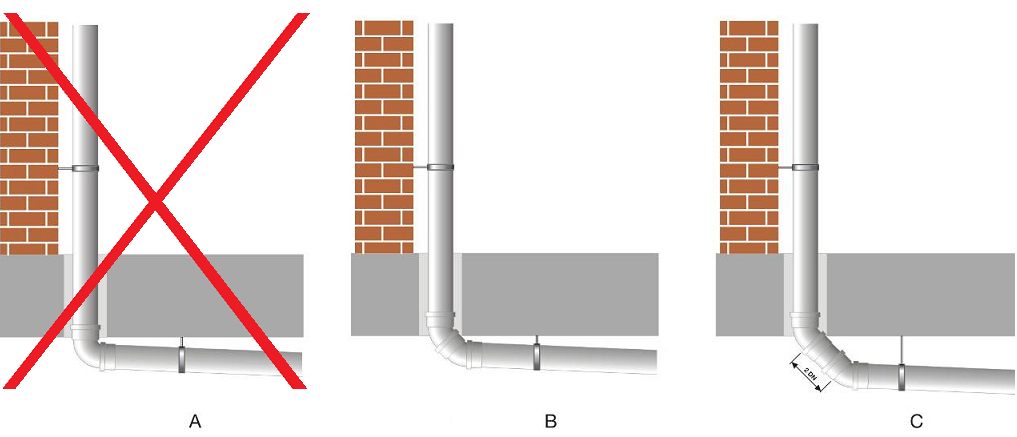

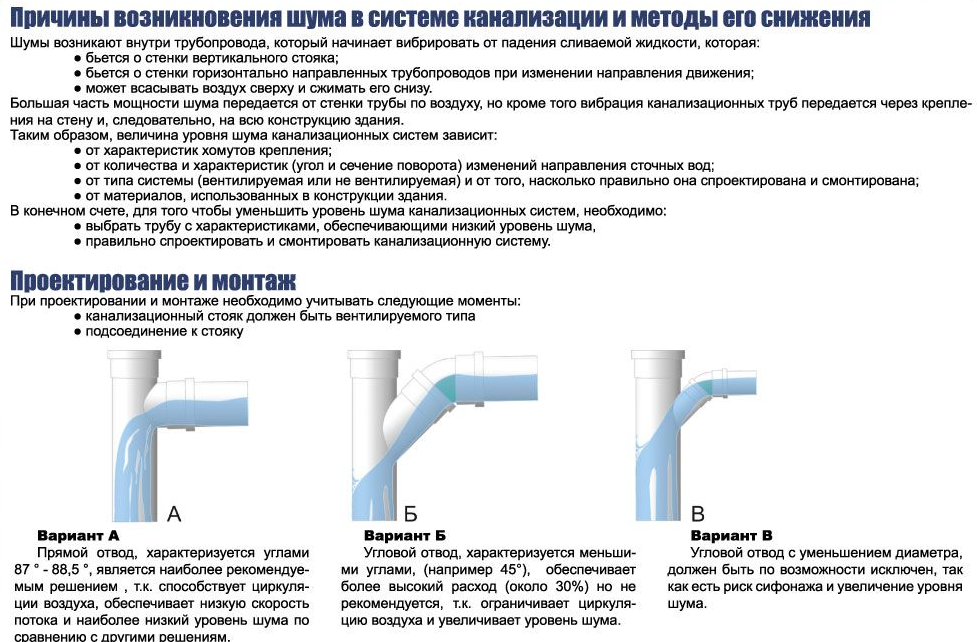

Любые переходы, выполненные под прямым углом, могут стать причиной медленного движения сточных вод, а также застоя стоков с появлением в помещении канализационных запахов или протечек.
Также следует помнить, что если стыковка водоотводных труб произведена в полу, то разгерметизация стыков потребует выполнения сложных демонтажных работ.
Основные причины врезки в канализационную систему представлены не только необходимостью выполнить подсоединение новых сантехнических приборов или их перенос на новое место при перепланировке, но также подключением дома центральной канализационной системе.
Во всех случаях монтажные работы должны осуществляться по правилам и в соответствии с разрешением, с соблюдением установленных нормативов и требований.
Основные этапы проведения работ
Монтажные работы проводятся поэтапно. Иногда очередность мероприятий меняется – многое зависит от готовности помещений и особенности планировки.
Но все же нужно стремиться к общепринятому порядку:

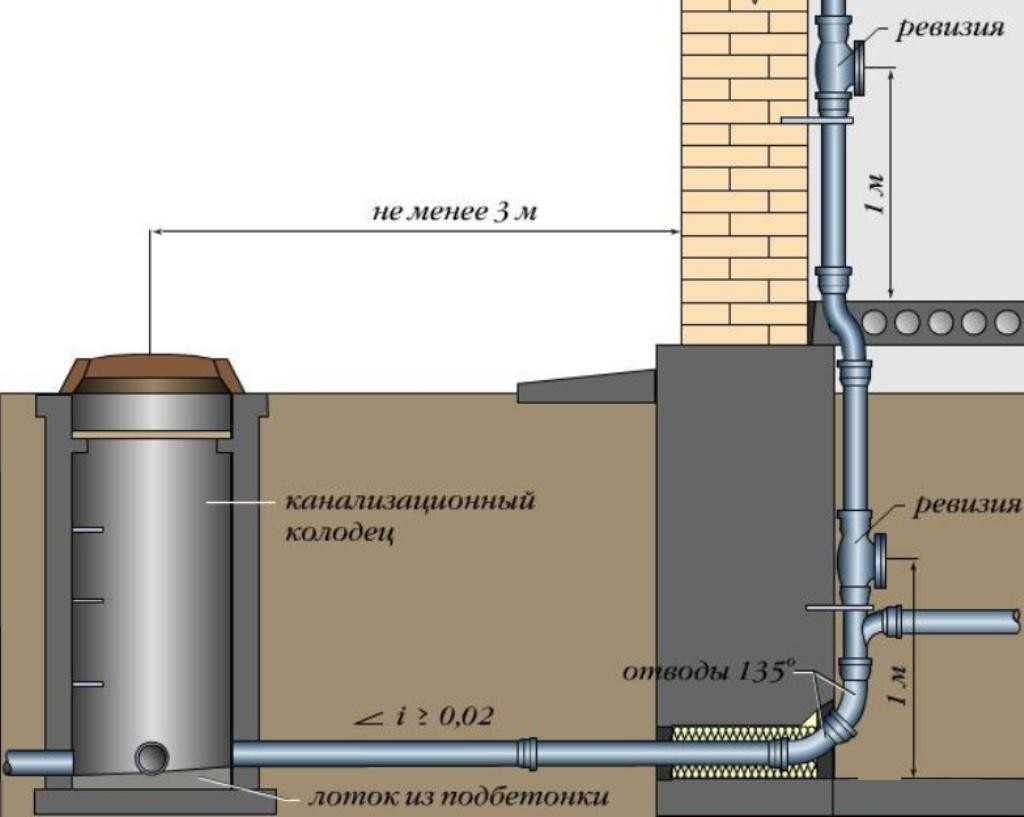

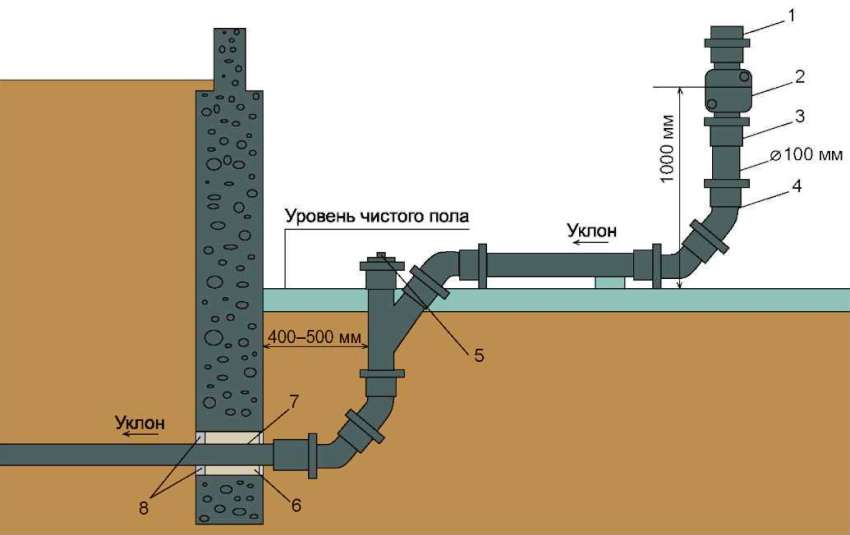

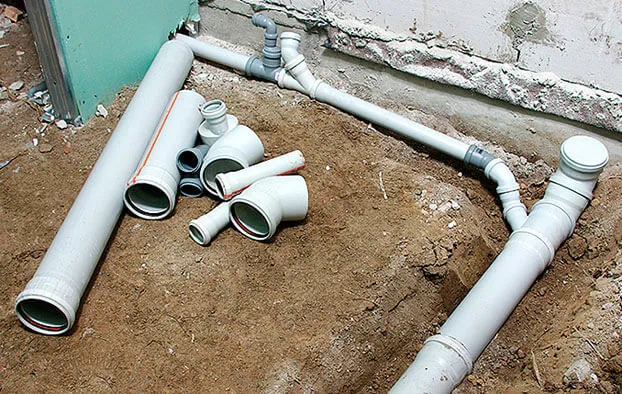

- Укладка выпуска – трубы, соединяющей внутреннюю и наружную системы. Она проходит сквозь стену, поэтому должна размещаться в гильзе – теплоизолированном предохранительном кожухе. Соединений и стыков на участке перехода через стену быть не должно.

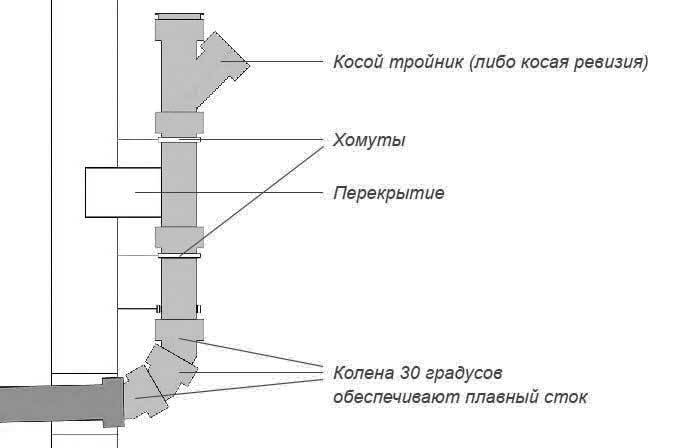

- Монтаж стояка – вертикальной трубы, идущей через все этажи и перекрытия. Обычно устанавливают 1 стояк, но если длина внутренней магистрали превышает 10 м, то лучше установить 2-ой.
- Разводка труб – отводов, ведущих к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные по 50 мм.
И только после монтажа труб канализации производится подключение приборов с последующим тестированием системы.
Рекомендации по выполнению монтажных работ:
Металлические трубы и фитинги уже давно не используются. Чугун заменили легкими и практичными полимерами: ПВХ (серого цвета), ПП (светло-серого или белого цвета).
Пластиковые трубы имеют идеально гладкую внутреннюю поверхность, отличную стойкость к нагреванию и воздействию агрессивных веществ. Их легко обрабатывать и устанавливать благодаря небольшому весу.
Видео: монтаж наружной канализации ↑
Отчет об установке локальной наружной канализации без помощи профессиональных строителей.
Что дешевле: выполнять монтаж канализации самостоятельно или доверить установку наружной разводки специалисту? Сэкономить не удастся: слишком много нюансов, от которых зависит, будет ли система нормально работать. Малейшие промахи в определении наклона, глубины приведут к тому, что всю канализацию нужно будет переделывать. А ремонт неправильно проложенного трубопровода обойдется дороже, чем профессиональный монтаж – придется разбирать трубопровод, менять траекторию укладки, регулировать наклон. Самостоятельно провести коммуникации без ошибок удастся только на идеально ровном участке при небольшой длине ветки.
Видео описание
Как уложить трубу в траншее с уклоном, смотрите в видеоролике:
Собранную магистраль ещё раз проверяют на соответствие уровню по всей длине, при необходимости подбивая под неё песок. После соединения с внутренней разводкой её проверяют на герметичность, пуская воду и наблюдая, не появится ли течь. Если все в порядке, трубу сначала засыпают слоем песка высотой 30 см, и только затем выполняют обратную засыпку траншеи грунтом.
Самотёчная канализация, проложенная на небольшой глубине, в регионах с суровыми зимами нуждается в утеплении. Для этого выпускаются специальные скорлупы из пенополистирола и пенополиуретана. Но можно использовать и другие изоляционные материалы, не боящиеся влаги.

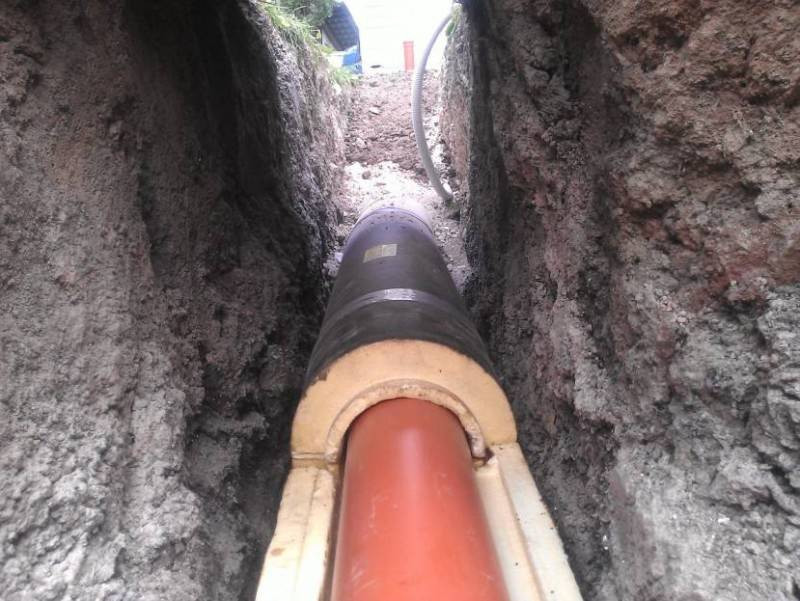

Прокладка канализационной трубы в тёплой «скорлупе»Источник бастион96.рф
Верхнюю часть септика тоже нужно защитить от промерзания, сделав земляную насыпь вокруг горловины, выведенной выше уровня земли. Не помешает и утеплённая двойная крышка.
Как врезать в бетонное кольцо?
Перед тем как осуществить врезку канализационной трубы в бетонное кольцо централизованной системы канализации, необходимо представить план прокладки магистрали и получить соответствующее разрешение. Если монтаж осуществляется на участке в отдельный бетонный септик, то разрешение не требуется.
Алгоритм действий следующий:
От дома до колодца прокопать траншею, глубина которой будет на 30-50 см ниже промерзания грунта. Дно траншеи просыпать чистым песком. К выходной трубе к внутренней части канализации присоединить переходник
Важно учесть, чтобы диаметр внешней трубы был больше внутренней. Для защиты внешней трубы можно обернуть ее в утеплитель
В стене колодца, при помощи ударной дрели, проделать отверстие, диаметр которого будет на 2-3 см больше диаметра входящей трубы. Вставить трубу в отверстие к стене колодца. Далее, при помощи муфт, нужно полностью собрать внешнюю магистраль. Необходимо еще раз проверить угол наклона магистрали, при необходимости создать его (2 см на 1 м длины). Труба в месте входа в колодец фиксируется при помощи цементного раствора.
На последнем этапе требуется засыпать траншею песком и проверить сток в канализационный колодец.
Правила укладки канализационных труб
Если труба профильная
А вот, к примеру, у нас профильная труба , а не круглая. Ручная разметка профильной трубы может привести к большой погрешности. Наилучший выход из этой ситуации, будет изготовленный шаблон из такого же профиля большего диаметра. Возьмем небольшой отрезок профильной трубы и с помощью угломера отметим угол 45 градусов. Отрезаем по разметке болгаркой и шлифуем края, чтобы при работе не пораниться об заусеницы. Дальше нам остается только вставить профиль меньшего диаметра в шаблон и, сделав разметку, отрезать его.
В этой статье мы рассмотрели, как разрезать трубу под 45 градусов. Воспользовавшись одним из вышеперечисленных методов, сделайте разметку и выполняйте разрез. Для более ровного разреза лучше использовать болгарку. При резке сваркой потребуется опыт, иначе на срезах получатся неровности. В крайнем случае можно воспользоваться ножовкой по металлу. В настоящее время в продаже есть много различных приспособлений для разреза труб под углом, но их покупка требует лишних затрат. Проще и дешевле один раз изготовить себе шаблон, и использовать его по мере надобности.
Планирование и подготовка работ
Канализационная система, которая находится в частном или многоквартирном доме, является безнапорной и предназначена для отвода стоков к общему стояку. Это достигается выполнением определенного уклона труб. Качество установки канализационных труб в частном или многоквартирном доме зависит от эффективности планирования работ, которое предполагает:
- выбор места для сантехнических приборов;
- подготовку или осмотр существующей системы канализации;
- определение количества и видов материалов;
- покупку необходимых деталей;
- тестовую сборку и проверку канализации;
- демонтаж старой или подготовку к монтажу новой системы;
- выполнение монтажа канализационных труб, установку оборудования, герметизацию системы;
- подключение и проверку сантехники.
Перед тем, как своими руками начать монтаж канализационных труб, следует убедиться в их чистоте, наличии фаски на конце трубы и уплотнительной манжеты в ней, отсутствии заусенцев.
Даже малые неточности в планировании работ по установке своими руками канализационных труб может привести к большим проблемам при эксплуатации готовой системы.
Для начала нужно разметить расположение труб и сантехнических приборов
Характеристики подходящих для водостока материалов
Полимерные канализационные трубы производятся из разных материалов, но не все они подходят для наружных работ. В регионах с холодной продолжительной зимой поливинилхлорид (ПВХ) теряет свои универсальные свойства при низкой температуре. А t° от -30°С для них губительна, хотя деструкция происходит постепенно.
В теплом климате нет проблем в зимний период с этим материалом, но перегрев в летнюю жару тоже разрушает его. Их можно использовать в качестве временной меры. Такой водосток будет легким и бесшумным, в отличие от металлических вариантов.
Полипропиленовый желоб тоже выйдет дешевле металлических конструкций. Толстые эластичные трубы иногда имеют ребра жесткости, что очень удобно для наружной системы.
Конструкция канализационной системы

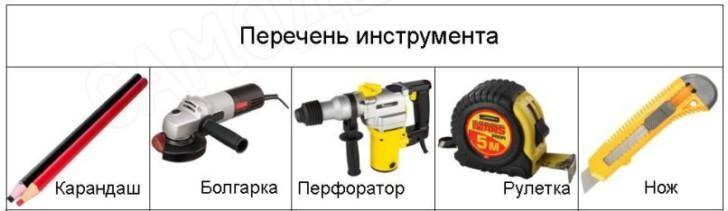

Трубы режутся следующими методами:
- Для резки большого объема труб на свободном пространстве лучше всего использовать отрезной станок, в результате использования которого края труб получаются очень чистыми.
- Пластиковые трубы можно резать и специальной пилой – результат получается достаточно качественным. К тому же, такой способ еще и является очень удобным, что также положительным образом сказывается на работе.
- В домашних условиях резка труб выполняется обычной ножовкой по металлу: из-за небольших зубьев количество заусениц будет минимальным, но обрезать трубу ровно будет затруднительно, поэтому ей может потребоваться дополнительная обработка.
