Конструкция плоской крыши каркасного дома

Если вы все же решили, что вам нужна плоская кровля именно на каркасном доме, то как ее сделать? Сама технология, если фундамент и несущие конструкции подходящие, проста, но сильно зависит от типа крыши.

Если плоская кровля на каркасном доме — это только элемент дизайна и ее не планируется использовать в качестве террасы, то обычно она состоит из четырех слоев:

  • ровной основы из OSB-плит;
  • паробарьера;
  • теплоизоляции;
  • гидроизоляции.

В качестве паробарьера часто используют различные виды мастик или битумно-полимерные рулонные материалы. Иногда — ПВХ-мембраны, которые крепятся на основание клеевым методом.

Утеплитель для пирога плоской кровли каркасного дома — это обычно жесткие плиты минеральной ваты. Либо другие негорючие или не поддерживающие горение виды теплоизоляции: полиуретан, PIR-плиты, даже керамзит, если позволяет несущая способность фундамента и стен.

Экструдированный пенополистирол, популярный для бетонных крыш, на деревянное основание укладывать крайне нежелательно. Это, конечно, не пенопласт, но с точки зрения пожарной безопасности у материала не самая лучшая репутация. Одно дело, когда экструдированный пенополистирол лежит на негорючем бетоне и сверху закрыт негорючей цементно-песчаной стяжкой. Другое — если снизу плита OSB, сделанная из древесной стружки.

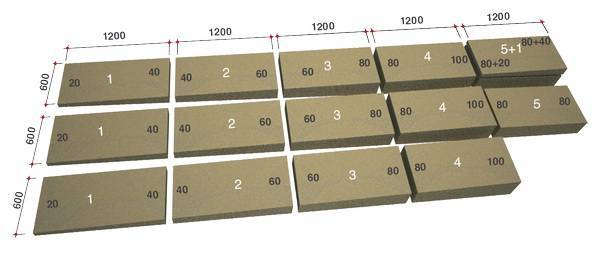

Чтобы уменьшить вес пирога плоской кровли каркасного дома, уклон крыши лучше сформировать с помощью теплоизоляционного слоя. Для этого хорошо подходят специальные клинообразные жесткие плиты минеральной ваты.

Гидроизоляционный слой при устройстве неэксплуатируемой плоской кровли каркасного дома делают из ПВХ-мембраны или рулонных материалов на основе битума. Но только тех, которые можно монтировать без наплавления на основание. Чтобы можно было использовать наплавляемые материалы, поверх утеплителя нужно набить еще один слой OSB или залить стяжку.

Конструкция плоской эксплуатируемой крыши для каркасного дома отличается только обязательным наличием стяжки и финишным слоем. Пирог в этом случае выглядит так:

  • основание;
  • пароизоляция;
  • утеплитель (обязательно уклонообразующий слой);
  • цементно-песчаная армированная стяжка;
  • гидроизоляция;
  • финишное покрытие.

Первые три слоя делаются по тому же принципу, что и при устройстве неэксплуатируемой плоской кровли на каркасном доме. А вот дальше начинаются отличия.

Чтобы залить цементно-песчаную стяжку, утеплитель из минеральной ваты нужно чем-то закрыть. Иначе он намокнет и потеряет существенную часть теплоизоляционных свойств. С этой целью обычно используют полиэтиленовую пленку или дешевый рубероид, который монтируют с нахлестом от 20 см и склеивают. Фактически, он выполняет ту же роль, что и опалубка, только снизу стяжки. Поэтому его недолговечность значения не имеет — он должен выдержать только несколько дней, пока смесь схватится и ее влажность снизится.

Когда цементно-песчаная стяжка наберет прочность, поверх нее монтируют гидроизоляционный слой из битумной либо полиуретановой мастики или все тех же рулонных материалов. Для надежности гидробарьер должен быть как минимум двухслойным, в том числе и для рулонных материалов, кроме мембран. Рулоны второго слоя раскатывают так, чтобы они перекрывали стыки первого.

Последний этап устройства плоской крыши каркасного дома — укладка финишного покрытия. В зависимости от типа, оно может состоять из одного или нескольких слоев. Например, плитка или террасная доска на регулируемых опорах ставятся прямо на гидробарьер, а под тротуарную плитку нужна песчано-гравийная основа.

Плюсы плоской кровли

За счет главной особенности новейшей технологии строения и универсальности, все проекты каркасных домов идеально сочетаются с различными типами крыш – шатровой, с двухскатной и трехскатной, а также вальмовой

Но, специалисты рекомендуют обратить внимание именно на плоскую кровлю, ввиду ее огромных достоинств:

  1. Высокая экономичность. Сама по себе плоская крыша занимает маленькую площадь, чем любой из других типов крыш, и поэтому, для строительства каркасные сооружения будут требовать меньше количества строительных элементов и материалов. Это снизит стоимость крыши и сделает ее наиболее выгодным вариантом.
  2. Высокая сопротивляемость окружающей среде. Отсутствие скатов у крыши позволяет ей эффективнее и функциональней справляться с сильными порывами дождя и ветра и не «парусить». Это свойство делает плоскую крышу одним из возможных способов перекрытия каркасных сооружений в особо ветреных и дождливых районах.
  3. Сниженный уровень сложности установки. Главной проблемой любой скатной крыши – это непростая стропильная система, а плоская крыша ее не предусматривает, возвести ее можно собственными силами, особенно, если дело будет касаться крыши беседки, сарая, бани либо небольшого каркасного дома.
  4. Рациональное и правильное использование пространства. Плоская кровля приспособлена для выполнения разнообразных задач: оригинальные проекты каркасных сооружений позволяют расположить на ней зону отдыха, солнечные батареи, бассейн и емкости для нагрева воды.
  5. Актуальный стиль и дизайн. На сегодняшний день наиболее популярными считаются проекты каркасных домов и сооружений с плоской крышей – это современный и функциональный подход к строительству кровли.

Технология строительства кровли

Строительство кровельной конструкции каркасного дома начинается:

  • С разметки обвязки снизу конструкции.
  • Далее осуществляется расчет конструкции, проверяется параллельность между отдельными ее элементами.
  • Производится выравнивание диагоналей деревянных досок обвязки.

Технология монтажа (пошаговая инструкция)

  • В первую очередь нужно стремиться выдерживать параметры каркасной конструкции крыши, указанные в проектах. При строительстве каркасного дома в регионе с сильными ветровыми нагрузками нижняя обвязка кровельной конструкции, верхний участок крайнего этажа связываются шпильками.
  • Монтаж балки конька начинается с обустройства двух подпорок, которые фиксируются на середине обвязки. Они должны быть выставлены четко под уровень, меж ними натягивается шнур, необходимый для ориентира при монтаже трех промежуточных опор. Балка конька должна быть смонтирована четко под уровень на пять опорных брусьев.
  • Длина балки конька составляет от 11 метров, состоит она из 4 досок, сечение которых 3,8х10х15 см. Ее высота получается порядка 25 см.
  • Стыки досок на торцах раздвигаются в стороны. Далее через каждые 2 м скрепляются лаги, для чего используются металлические пластины. Осуществляется разметка месторасположения каждого отдельного элемента стропильной системы (четко по чертежам).
  • Монтаж готовой балки осуществляется на опоры, временно связанные досками между собой. Чтобы не допустить величину стропильного пролета более 2,7 м, их необходимо упереть с каждой стороны на промежуточную стенку.

Важно! Все стропила должны быть изготовлены по единому шаблону. А для получения ровной поверхности крыши все доски, имеющие кривизну, укладываются изгибом вверх, далее натягиваются к стенке (промежуточной) и между собой соединяются гвоздями.

Некоторые рекомендации

  • Стоит на обрешетку уложить в шахматном порядке ОСБ плиты толщиной 12,5–15 мм.
  • Временным кровельным покрытием до укладки мягкой черепицы может быть подкровельный ковер.

Постройка крыши

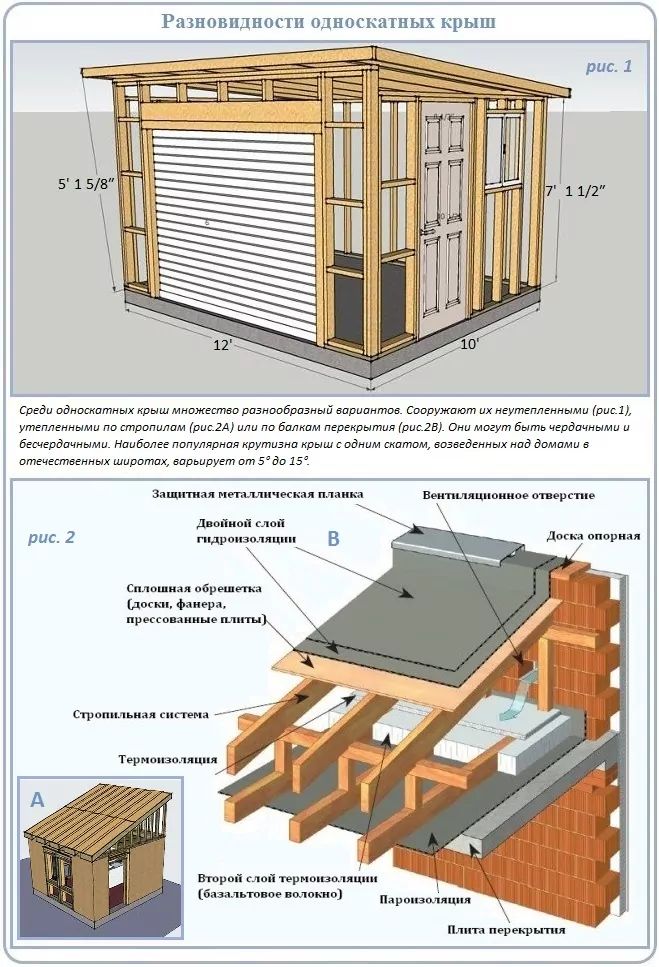

Попробуем рассмотреть устройство односкатной крыши на конкретном примере. Будем рассчитывать проект кровли обычного гаража.

Скат делаем с боковым уклоном. Зачастую для хозяйственных построек и гаражей в роли кровельного материала используется шифер. Поэтому значение уклона примем равным 20 градусам. Ширина нашей постройки составляет 3,5 метра. Исходя из этого, высота крыши в ее крайней верхней точке будет составлять 1,27 м (умножаем половину ширины постройки на тангенс угла ската).

Таким образом, конструкция односкатной крыши нашего гаража будет состоять из вертикальной стены и уложенного сверху кровельного пирога. Низкую сторону крыши располагаем по направлению, откуда дует преобладающий ветер. Перед тем как построить односкатную крышу, на несущие стены кровли укладывают брус мауэрлата, поверх которого будут крепиться стропила. Не забываем о необходимости укладки потолочных плит или балок.

Дальнейшая схема односкатной крыши имеет следующий вид:

  • Через каждые 70-80 см укладываются поперечные наклонные балки стропил. Их фиксируют гвоздями к брусу мауэрлата или анкерами к бетону. Для удобства проведения работ на стропила односкатной крыши можно уложить доски, по которым можно свободно перемещаться.
  • Под прямым углом к стропилам прибивают рейки обрешетки. Для этих целей используется брус 50*50 мм. Шаг между рейками подбирается с таким учетом, чтобы лист шифера накрыл две соседние рейки и выступал за пределы каждой из них на 15 см. Обрешетка призвана обеспечить жесткость конструкции и стать основой для кровельного материала.
  • Поверх реек обрешетки укладывается гидроизоляция. Кладут ее снизу вверх. Это необходимо во избежание затекания воды под пленку. В качестве гидробарьера используется полиэтиленовая пленка. Она отличается долговечностью при отсутствии механических воздействий, низкой стоимостью и полной изоляцией от попадания воды. Пленку крепят к рейкам обрешетки строительным степлером.
  • На обрешетку кладут шифер. Его монтаж начинают снизу вверх с нахлестом следующего листа на предыдущий. В месте, где соединяются 4 листа шифера, прибивают специальный шиферный гвоздь. Края листов материала фиксируются двумя гвоздями.
  • В верхней и нижней части крыши прибивают ветровую доску, которая защитит шифер от срыва ветром и задувания осадков под материал.

На этом крыша для гаража готова. Как видим, в действительности односкатная крыша вовсе не требует чертежа. Выполнить устройство крыши своими руками не составляет особых сложностей.. Объем работ по обустройству такой кровли действительно небольшой. И строительство под силу даже одному человеку без опыта подобной деятельности. Подобную крышу на небольшом здании возводят всего за один день.

Односкатную крышу можно установить и без обязательного возведения фронтовой стены. Это актуально если у вас уже подняты стены здания. Для организации необходимого угла ската со стороны, где будет находиться верх крыши, прибивают вертикальные стропила. И уже непосредственно к ним крепятся наклонные стропила. Такой каркас односкатной крыши обшивается любым отделочным материалом (подробнее: «Как сделать односкатную крышу гаража — рекомендации»).

Садовые постройки с односкатными крышами

Нередко на приусадебных участках возводятся беседки. И односкатные крыши являются одним из лучших решений для них. Простота, эстетичность, легкость монтажа и хорошая защита — вот основные преимущества такой конструкции.

Для возведения крытой беседки необходимо с одной стороны возвести более высокие опоры. Так как для такой постройки гидроизоляция подкровельного пространства попросту не нужна, то можно обойтись без использования гидробарьера. Остальные этапы строительства ничем не отличаются от приведенного выше. Основные узлы односкатной крыши являются неизменными вне зависимости от типа и размеров конструкции.

Для того, чтобы облегчить себе жизнь во время строительства такой крыши, рекомендуем вам просмотреть фото и видеоотчеты, а также инструкции строительства односкатных крыш своими руками. Они помогают понять устройство и подход к работе.

Устройство плоской крыши

Не всегда плоский тип кровли вызывал положительные эмоции у строителей. Это было связано с некоторыми предубеждениями при строительстве и эксплуатации плоской крыши — отсутствие эстетики, неэкономичность, непрочность.

В последнее время появилась тенденция возрождения популярности плоских конструкций крыши, немалую роль в этом сыграли новые технологии строительства и инновационные материалы.

Плоская крыша из современных материалов надёжно защищает дом и красиво выглядит

Устройство кровли плоского типа можно представить в виде многоярусного «пирога» с несколькими слоями:

  1. Надёжное основание. Чаще всего в этой роли выступает плита из железобетона или конструкция из металлопрофиля.
  2. Пароизоляционное покрытие. Наиболее популярны битумные или рулонные материалы.
  3. Теплоизоляционный слой. Минвата, керамзит, пенополистирол, стяжка из цемента — главные компоненты, применяемые строителями для теплоизоляции.
  4. Гидроизоляция. Материалов для защиты кровли от влаги очень много (мастики на основе битума, мембраны из ПВХ, составы для жидкого наплавления и др.), выбор зависит от материальных и производственных возможностей застройщика.

Перечисленный порядок слоёв не является обязательным, в разных конструкциях плоской кровли он может быть различным.

Все элементы кровли должны быть высокого качества, изъян хотя бы в одном из них может привести к проблемам в нормальной эксплуатации крыши.

Мастер-класс по изготовлению большого домика для ребенка

Соорудив посреди детской комнаты игрушечный домик, высотой чуть больше метра, можно надолго занять ребенка или даже двоих, в возрасте от года до шести лет. Конструкция имитирует многоэтажную постройку, деревенскую избушку. Выполняют ее по эскизам и выкройкам или проще – из большой коробки от крупногабаритной бытовой техники.

Подходящие размеры сооружения – 120 на 80 на 80 см. Некоторые магазины продают «коробки для переезда», но если подобные найти не удалось, покупаются листы гофрокартона – их понадобится не менее двух-трех. Если соединить две-три и более картонные коробки различного размера, получится «многокомнатный» игровой комплекс, в котором смогут играть несколько детей одновременно.

Из инструментов, материалов понадобятся:

  • гофрированный картон;
  • острые ножницы либо канцелярский нож;
  • клей ПВА;
  • широкий скотч;
  • длинная линейка;
  • остатки обоев либо цветная бумага, ткань;
  • маркеры, карандаши;
  • клей-пистолет.

Для начала следует нарисовать схему, определить, какие будут детали. Для работы используются отдельные куски картона либо одна-две больших коробки от стиральной машины, холодильника и др. Конструкция должна иметь четыре стенки и двухскатную крышу, торцы которой оставляют открытыми, чтобы поступал воздух.

Детали соединяются скотчем и клеем. С одной стороны делается дверь такого размера, чтобы ребенок мог залезть в дом. Окошки затягивают тюлем, прозрачной пленкой, стены окрашиваются, оклеиваются бумагой.

Более интересный вариант делается по готовым выкройкам-схемам, скачанным из интернета. Картинку увеличивают до нужного размера, вырезают детали, наклеивают на гофрокартон, собирают – получается уже оформленный снаружи дом. Для внутреннего декора также несложно найти подходящие схемы. В игровой домик кладут мягкий коврик, чтобы малышу не холодно было в нем играть.

Выбор типа крыши в каркасном доме

Рисунок 2. Каркасный дом с двухскатной крышей. Строительство в дк «Борки». Индивидуальный проект. На первом этапе строительства кровли каркасного дома выбирают ее тип. В каркасно-щитовых зданиях применяют простые, недорогие конструкции: плоская, односкатная, двухскатная, ломаная, вальмовая. Можно оборудовать крышу и более сложной формы: многощипцовую, коническую или шпилеобразную. Но эти варианты намного дороже и сложнее в монтаже.

Разные типы конструкции отличаются по прочности, удобству, виду, сложности монтажа и обслуживания.

Плоская

Такая форма самая дешевая и простая в монтаже, ее проще всего сделать самостоятельно. Но в частном строительстве ее практически не применяют. Это связано со сложностью обслуживания плоской кровли. На ровной поверхности задерживается снег, остаются лужи после дождя. Ее нужно регулярно очищать, чтобы не допустить протекания кровельных материалов.

Плоские крыши не позволяют оборудовать чердак, который служит дополнительной теплой зоной и защищает перекрытия от протекания влаги внутрь дома. Обычно их делают для нежилых зданий. При этом выполняют хотя бы минимальный уклон в 2-3° по отношению к горизонту.

Односкатная

Это надежный, простой в монтаже, недорогой тип конструкции. Односкатная крыша выдерживает значительные ветровые нагрузки, по ней легко скатывается снег, град, вода. Для оборудования одного ската нужен минимальный объем комплектующих, а монтажные работы выполняются очень быстро.

Односкатный вариант подходит для компактных зданий, занимающих небольшую площадь в плане. При очень большой поверхности ската и сильных снегопадах зимой крепления могут обрушиться из-за значительного увеличения давления на перекрытия.

Двухскатная

Рисунок 3. Схема двухскатной крыши каркасного дома Двухскатная крыша каркасного дома встречается на практике чаще всего. Она незначительно сложнее односкатной, но имеет множество плюсов. Это высокая прочность, устойчивость к ветровым и снеговым нагрузкам, функциональность. Такая форма позволяет регулировать угол наклона, поэтому снег не задерживается на здании, а легко соскальзывает вниз под собственным весом.

Кровля с двумя скатами отличается привлекательным, необычным видом, сочетается с разными архитектурными стилями. Пространство под двускатной кровлей приспосабливают под служебное или жилое помещение (мансарду).

Ломаная (мансардная)

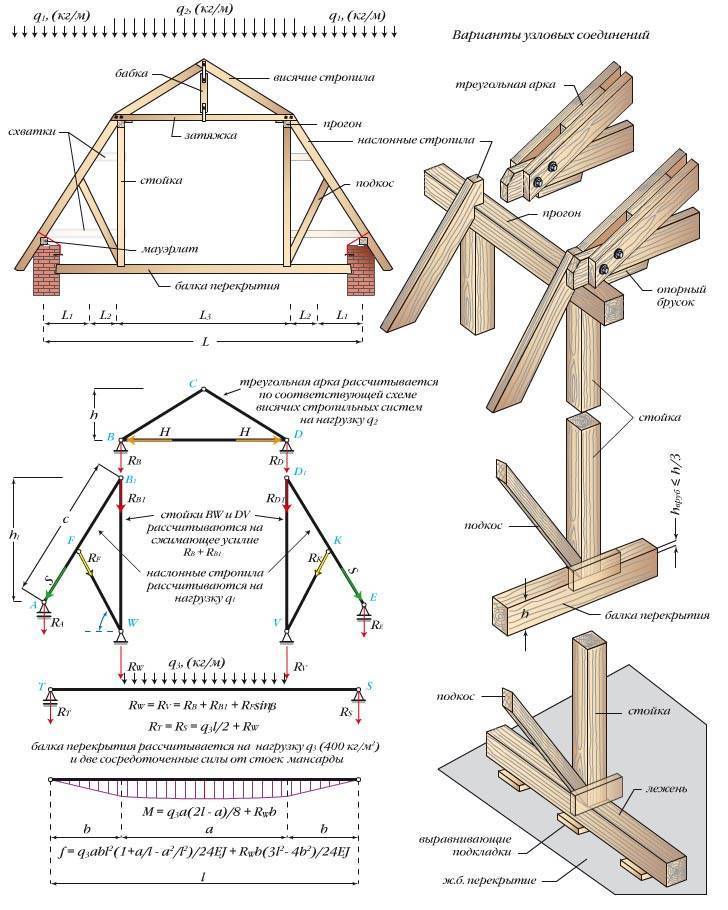

Вариант с двумя скатами с изломом наиболее удобен для устройства мансарды – дополнительного жилого помещения в чердачном пространстве. Такие дома относят к полутораэтажным. У ломаной кровли оригинальный, красивый вид. Она хорошо выдерживает давление от осадков.

Среди минусов ломаной конструкции значительный расход строительных материалов, необходимость качественной теплоизоляции поверхности и устройства эффективной системы вентиляции. Без этого кровля станет источником значительных потерь тепла из дома, а деревянные стропила быстро отсыреют, прогниют и утратят прочность.

Вальмовая

Особенность такой формы – наличие конька и четырех скатов. Ее легко узнать по внешнему виду, такой дом выглядит аккуратным, визуально кажется не очень высоким. Расположенные с более длинной стороны дома скаты имеют трапециевидную форму, а торцевые (вальмы) – треугольную. В традиционном варианте вальмы идут от самого конька до карниза. Также встречаются подвиды вальмовой кровли: полувальмовая или шатровая.

Вальмовая конструкция очень прочная, жесткая, устойчивая к деформации. На ней практически не задерживаются осадки, она выдерживает любой ветер. Расположенные со всех четырех сторон свесы надежно защищает верхние углы здания от протекания, что увеличивает их срок службы.

Недостаток этой формы – более высокая цена, чем у двухскатных или односкатных вариантов, сложный монтаж. Построить вальмовую крышу каркасного дома своими руками можно только при наличии опыта. Кроме того, здесь совсем небольшое чердачное пространство. Окна на чердаке можно сделать только мансардного типа. Места их установки требуют более тщательной изоляции, чем для обычных торцевых окон, иначе возможно протекание крыши.

Плюсы и минусы

Плоские кровли частных домов имеют и свои преимущества, и ряд недостатков.

К преимуществам относится:

  • низкая стоимость (какова стоимость плоской кровли под ключ?);
  • отсутствие сложных конструктивных узлов;
  • возведение крыши занимает минимальные сроки;
  • высокая степень безопасности кровли в районах с сильными ветрами;
  • возможность создания дополнительной полезной площади здания;
  • получение удобной платформы для установки наружного оборудования (солнечных батарей, спутниковых антенн и пр.).

Есть и недостатки:

  • для схода снега необходимо устраивать электрообогрев кровли;
  • монтаж водосливной трубы внутри дома;
  • в большинстве случаев отсутствие чердачного пространства.

Виды плоских крыш для частного дома: преимущества и недостатки

Многие люди привыкли думать, что плоские крыши принято возводить лишь на многоэтажных домах и производственных постройках. Однако в последнее время данный вид кровли все чаще стал применяться при строительстве частных домов. Плоская крыша в частном доме сооружается без труда, учитывая современные технологии и разнообразие стройматериалов.

Разновидности плоских крыш

Их выделяют 4 типа:

  • Эксплуатируемые. Главной особенностью данного типа является достаточно мощное основание, иначе возникает вероятность повреждения слоя гидроизоляции. Профнастил либо стяжка из бетона, выступающие в качестве основания, позволяют создать необходимый уклон для обустройства водостока. Теплоизоляция на такой кровле должна быть стойкой к серьезным нагрузкам. Делается это все для того, чтобы крышу дома использовать в каком-либо качестве, будь то рабочая площадка или зона отдыха.
  • Неэксплуатируемые. Здесь жесткость основания конструкции плоской крыши не так важна, как в вышеупомянутом варианте. И прочность утеплителя также не играет весомой роли. Данная крыша дешевле эксплуатируемой, но и прослужит она меньший срок.
  • Традиционные. Особенностью их устройства является периодичность слоев – гидроизоляция идет выше теплоизоляции. Здесь в основании находится железобетонная плита, а для водостока используется наклонная керамзитобетонная стяжка.
  • Инверсионная. Устройство плоской крыши в данном варианте практически не имеет проблем с протечками воды. Тут теплоизоляция находится над гидроизоляцией, что дает последней защиту от ультрафиолетовых лучей и воздействия колебаний температуры. Такое устройство кровли получается наиболее долговечным и функциональным, что открывает массу возможностей для использования пространства крыши.

Важно! Оптимальными для уклона инверсионного типа плоской кровли считаются углы в диапазоне от 3 до 5 градусов

Преимущества и недостатки данной конструкции

Плоская крыша в частном доме, как и прочие виды крыш, имеет ряд плюсов и минусов. Стоит рассмотреть плюсы, которые и обуславливают ее популярность в современном строительстве:

  • Меньшая площадь, чем у других типов кровли – а это экономия сил и денежных средств,
  • Удобство и безопасность работ – с прямой горизонтальной поверхности достаточно сложно упасть, а все необходимые инструменты находятся под рукой,
  • Быстрое строительство – как следствие первых двух преимуществ, такие работы делаются гораздо быстрей,
  • Простота в обслуживании и замене кровельного покрытия – демонтаж изношенных частей обычно не проводят, а стелют новый пирог прямо на старый,
  • Использование дополнительной территории – обустройство эксплуатируемой крыши открывает большие перспективы,
  • Есть возможность установки прозрачных элементов кровли – вид открытого неба на потолке для многих крайне заманчив,
  • Придание своему жилищу четких геометрических форм – если позволяет чертеж дома, то можно придать ему с помощью такой конструкции уникальный вид, особенно учитывая то, что минимализм сейчас крайне популярен.

Стоит также упомянуть и минусы данной конструкции:

  • Периодически накапливается снег и листья – иногда требуется механическая чистка кровли,
  • Более сложная структура – наличие водостоков предполагает их неминуемые засоры, особенно в непогоду,
  • Регулярный контроль – влажность утеплителя и общее состояние кровли необходимо постоянно проверять,

Не удивительно, что у некоторых людей могут возникнуть сомнения по поводу надежности данного вида конструкций. Но судя по опыту владельцев частных домов с подобной кровлей как в России, так и за рубежом, этот тип кровли успешно функционирует и радует своих хозяев.

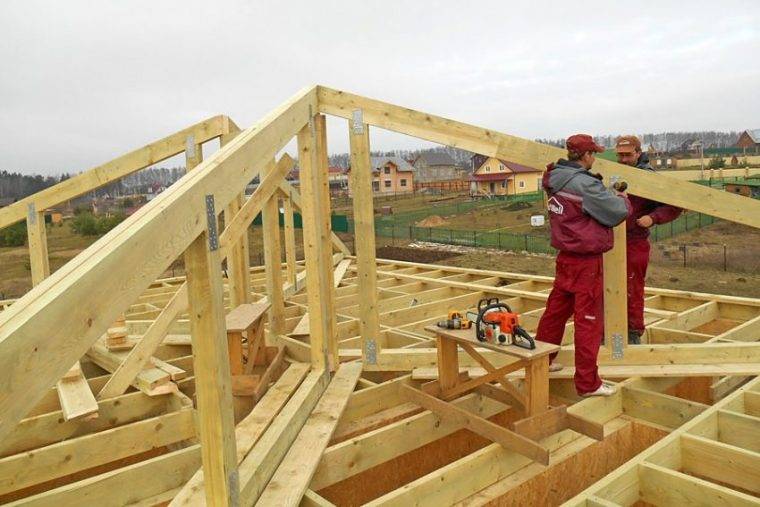

Монтаж стропильной системы (пошагово)

Монтажу (сборке) стропильной системы предшествует тщательный подбор материала. Для стропил, конькового бруса, стоек, я выбираю предварительно высушенную древесину. Использовать материал естественной влажности можно только на обрешетке. В качестве крепежных элементов я использую гвозди и скобы, а также металлические уголки и пластины. Саморез можно применить в конструкциях обрешетки. Стропильная система каркасного дома двухскатной крыши может быть собрана самостоятельно, но в случае четкого следования инструкциям.

1. Разбивка. Монтаж стропильной части, как правило, я провожу после окончания монтажа верхнего перекрытия. После этих работ начинаю разметку под установку мауэрлата и конькового бруса.

2. Мауэрлат. Монтаж мауэрлата провожу при помощи анкеров к верхней обвязке стены. Материалом для мауэрлата служит брус с размерами 150*100 мм.

3. Стойки конькового бруса. В качестве стоек конькового бруса использую брусы сечением 100*100 мм. Согласно сделанной разбивки монтирую первый брус на мауэрлат фронтонной стены, закрепляя перфорированным уголком. Вторым по очереди креплю последний брус на противоположной стороне. Между брусами натягиваю шнур, по которому буду ставить остальные стойки. Шаг стоек варьируется от 2 до 3 м.

4. Конёк. Сверху стоек устанавливаю коньковый брус, который также имеет сечение 100*100 мм. Крепить стойки и брус между собой можно перфорированными пластинами и уголками.

5. Стропила. После монтажа конькового бруса можно приступить к установке стропильных ног. Перед установкой выполняю разметку мест крепления стропил. Разметку наношу как на мауэрлат, так и на коньковый брус. Шаг стропил беру 600 мм между центрами бруса стропильных ног.

Первоначально провожу замер длины стропильной ноги от центра конькового бруса до балки обвязки. Длину после бруса обвязки продлеваю на 50 см, чтобы можно было организовать свес. В месте пересечения стропильной ноги и мауэрлата делаю в стропилах запил. Таким образом обеспечивая посадочное место стропильной ноги. Крепление стропил к обвязке провожу гвоздями накосую с двух сторон. Дополнительно выполняю крепление с помощью перфорированного уголка

Важно понимать, что именно этот узел несет большую нагрузку при порывах ветра

Стыковка стропил на коньковом брусе проводится сверху конька. С помощью перфорированных или зубчатых пластин.

6. Ригель. Ригели для усиления стропильных ног креплю ниже уровня конькового бруса с тем расчетом, чтобы можно было сформировать черновой каркас потолка мансарды.

7. Дополнительные стойки. Усиление стропильных ног необходимо проводить в нижней части, где увеличивается нагрузка от снега. На расстоянии 1,5 м от обвязки под каждую стропилу устанавливаю стойки. Впоследствии они впишутся как стеновой каркас двускатной крыши с мансардой. К стропилам стойки закрепляю «ляпухами», которые нарезаются из остатков досок каркаса. Крепление провожу гвоздями. В нижней части стойки опираются на прогон, который я монтирую на балках верхнего перекрытия.
