Особенности составления проектов домов: чертежи как основная часть планирования
Определившись с планировкой дома, нужно мысленно представить жизнь семьи в здании, продумать все элементы, чтобы ничего не упустить. Поэтому не стоит спешить с созданием окончательного варианта планировки дома. Готовые чертежи и планы дома должны быть максимально совершенны, чтобы конечный результат удовлетворял всех домочадцев, а построенное жилище прослужило максимальное количество лет без реконструкции и переделок. Конечный вариант эскиза стоит обсудить на семейном совете, учитывая при этом все детали, вплоть до мелочей.
В первую очередь в схеме дома указывают желаемое количество этажей. Это может быть просторный одноэтажный дом, компактный двухэтажный коттедж или роскошный особняк в два яруса с мансардой. Внутренняя планировка, изображаемая на чертежах зданий, должна включать такие зоны:
- жилые комнаты;
- хозяйственные помещения;
- зоны общего пользования;
- дополнительные пристройки.
Одноэтажный дом разграничивают на зоны с помощью перегородок, а также размещая помещения однотипной функциональности в одном крыле. В двухэтажных коттеджах спальни, гостевые и детские комнаты традиционно располагаются на втором этаже, а на первом находятся хозяйственные и служебные помещения общего пользования.
В чем суть строительства каркасного дома
Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр.
Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.
Стена дома в разрезе без дополнительного утепления пенопластом
Какие же материалы формируют стену?
- утеплитель минеральная вата
- утеплитель листы пенопласта
- гидроизоляция в виде пленки или мембраны
- пароизоляция в виде диффузионной мембраны
- листы ОСБ
- внешняя и внутренняя отделка
Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта.
Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.
Утепление дома своими руками с помощью матов
Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков.
Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.
Гидроизоляция стен изоспаном в каркасном доме
Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать».
Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше.
При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума.
А устройство правильной вентиляции каркасного дома полностью убирает эти риски.
Пароизоляция стен изнутри дома с помощью мембраны своими руками
Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.
Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.
Обшивка дома ОСБ-плитами
Как построить стены каркасного дома своими руками: пошаговая инструкция
Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.
Иллюстрация Описание действия
Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.
Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними
Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена

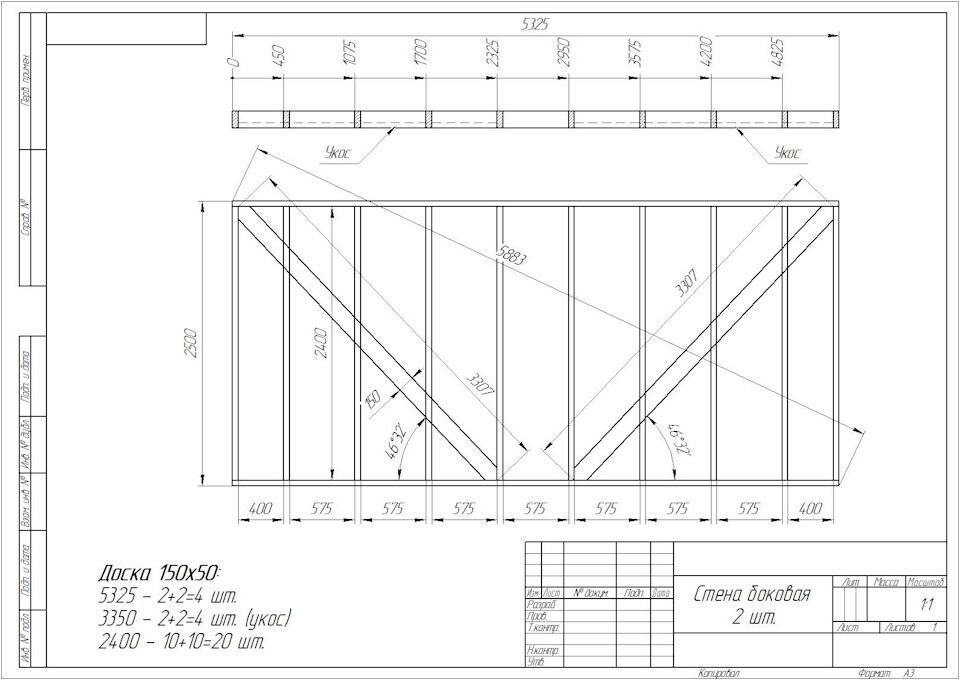

Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей
Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.
Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.
Примерно так должны выглядеть стены, которые уже готовы к установке Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека
Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.
Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.
По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.
Утепление стен: как оно производится, материалы, технология
После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже
Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»
Смета строительства каркасного дома
Самой большой опасностью при начинании строительства одноэтажного каркасного дома является неправильный расчет всего бюджета стройки и не учет всех необходимых строительных материалов. В самом идеальном случае процесс может затянуться на неопределенный срок, а при худшем раскладе проект могут заморозить и работы приостановятся.
Во избежание данной ситуации при самостоятельном строительстве каркасного дома нужно заказать проектную документацию у специалистов.
Бесплатные чертежи одноэтажных каркасных домов и их схемы включают в себя также специальную подробную смету. В которой указано, сколько понадобиться строительного материала на каждом этапе стройки в рулонах, метрах, килограммах, а также указан конкретный диапазон рыночных цен.
Если вы строите дом поэтапно, то вам ненужно будет тратить средства сразу на приобретение всех строительных материалов. Вы сможете покупать их постепенно, по мере поэтапного строительства дома.
Это достаточно удобно с точки зрения хранения, доставки и разгрузочных работ. Этот вопрос особо актуален для строителей домов на садовых участках. В маленьком пространстве установить дом, расположить все строительные материалы, и защитить их от внешних атмосферных осадков будет практически невозможно.
Хороший бесплатный проект
Хороший проект – это рабочие чертежи, подробные планы и схемы, которые необходимы для каждого из этапов строительства каркасного дома.
После просмотра данного типа документа, у вас не останется ни каких вопросов по строительству дома. Качественная и понятная проектная документация – это широкая возможность спланировать всю работу на стройке и свести к минимуму все ошибки.
Помимо этого, хороший и качественный проект оптимизирует работу строителей, сводит к минимуму распилочные работы и подгонки материала, а это приводит к значительной экономии времени на стройке.
А также можно избежать незапланированных отходов, оставшихся после распилки строительного материала, и это приведет к ощутимой экономии. Это можно выполнить с помощью подбора специальных материалов под определенный проект, либо при разработке проекта каркасного дома при учете материалов, представленных в настоящее время на рынке. Листовой материал кратный площади стен дает возможность сделать обшивку очень быстро и без каких-либо лишних отходов.
Хороший и качественный проект может снизить затраты и другим способом. Пример, по проекту предусмотрено применение пиломатериала для опалубки в будущем строительстве, и это приводит к существенному снижению затрат и большой экономии.
Одноэтажный каркасный дом: бесплатные проекты и чертежи
Бесплатные проекты – это определенный миф, который широко распространен среди строителей.
Скачать или найти готовый проект, который бы вас полностью удовлетворил, просто не реально. В интернете представлены сотни бесплатных чертежей некоторых частей дома, разные планировки и модели одноэтажных каркасных домов, и варианты декорирования фасада. Но качественных и надежных проектов в сети нет.
Связано это не только с нарушением авторских прав, но и с тем, что все готовые проекты каркасных домов и чертежи – это сложная документация, которая разработана под определенные строительные условия. В данном документе учитывается тип грунта и уровень грунтовых вод, их пучинистость, а эти показатели помогают правильно подобрать фундамент и рассчитать несущую нагрузку.
Даже у однотипных одноэтажных каркасных домов, одинаковых на первый взгляд, есть различия, которые конкретно отражены в проектной документации. В каждом определенном случае используются разные строительные материалы, разное количество утеплительного слоя, различные замковые соединения и устройство кровли. Даже инженерные коммуникации в одинаковых каркасных домах, расположенных в разных регионах, могут быть устроены по-разному.
Бесплатные проекты в интернете можно найти для небольших дачных домов еще старых годов постройки. Хотя, с появлением новейших технологий и строительных материалов, а также более простых технических решений они не будут являться верным документом.
Без документов и чертежей строительство каркасного дома выйдет на 25% дороже, чем с наличием документов.
Как правило, стоимость пакета документов под ключ для среднего каркасного дома будет стоить около 10 тыс.руб. В среднем стоимость готового проекта не превышает и 5% от стоимости всех работ, и гораздо чаще она составляет 2%. При чем, наличие качественной документации позволит вам сэкономить большую часть бюджета.
На что обратить внимание при выборе бесплатного проекта
Выбирая для строительства бесплатный проект одноэтажного дома, необходимо помнить, что он разрабатывался под конкретные климатические условия и особенности грунта, подбирался материал, рассчитывался его вес, теплопроводные характеристики и другие параметры. Поэтому подбирая типовой чертеж, нужно обязательно выяснить, для какого региона составлялась проектная документация, какая почва была на строительной площадке, а также глубину залегания грунтовых вод.
Воплощать в жизнь готовый одноэтажный проект, необходимо строго придерживаясь предложенных чертежей и схем. Использовать исключительно предусмотренный архитектором строительный материал. В случае если эскиз разрабатывался под строительство из бруса, а вы планируете использовать газобетон, необходимо произвести глобальный перерасчет. Откорректировать придется все: от фундамента, до крыши. В этом случае проще будет заказать проект или найти новый вариант, чем привести в соответствие выбранный. Дорабатывать бесплатный проект есть смысл, если потребуется внести незначительные коррективы.
Как выбрать подходящий проект дома для постоянного проживания
Постройки для постоянного проживания предполагают возможность их эксплуатации в любое время года, как в жару летом, так в холод зимой
При проектировании будущего дома надо обратить на это особое внимание. Если нет необходимости проживания в постройке при низких температурах, можно сэкономить на теплоизоляции. Для того чтобы летняя жара не мешала комфортному пребыванию в доме, достаточно небольшого слоя этого материала
Если же предполагается постоянное пребывание людей, необходимо предусмотреть такую толщину, чтобы тепло сохранялось даже при самых низких температурах. Для центральной полосы России толщина утеплителя рекомендуется не менее 150 мм, оптимальной считается 200 мм
Для того чтобы летняя жара не мешала комфортному пребыванию в доме, достаточно небольшого слоя этого материала. Если же предполагается постоянное пребывание людей, необходимо предусмотреть такую толщину, чтобы тепло сохранялось даже при самых низких температурах. Для центральной полосы России толщина утеплителя рекомендуется не менее 150 мм, оптимальной считается 200 мм.
В следующем видео рекомендации архитектора по выбору проекта дома:
Проект, закупка материалов
Несмотря на даже небольшие размеры гаража, перед началом работ нужно разработать проект. На этом этапе определяются тип фундамента, расход материалов, способы крепления конструкций и т.д. Рекомендуется составить подробный чертеж каркасного гаража с привязками, указанием высот, точным расположением всех деталей.
Важно продумать, как будут раскраиваться пиломатериалы, так как большинство из них имеет длину 6 м. Также нужно учесть размеры листов кровельного материала и обшивки, чтобы осталось минимум отходов. Если предполагается утепление, за основу нужно принять ширину плиты теплоизолятора, чтобы потом не прирезать его по месту
Если предполагается утепление, за основу нужно принять ширину плиты теплоизолятора, чтобы потом не прирезать его по месту.
Для монтажа каркаса применяется сухая строганная доска толщиной 50 мм и шириной 100-150 мм. Обвязка изготавливается из бруса 150х100 или 150х150 мм. Для стропильной системы понадобятся доски 40х100-50х150 мм, для обрешетки бруски 40х40-50х50 мм и обрезная доска-дюймовка, можно естественной влажности.
Если каркас изготавливается из металла, для стоек используется профильная труба 60х60-80х80 при шаге до 1200 мм, для укосин 40х40-50х50 мм. Можно применять менее мощную трубу, но уменьшить шаг. Собственно сечение должно подбираться по расчету исходя из снеговых и ветровых нагрузок в регионе, угла наклона кровли, вес отделки, поэтому это общие рекомендации.
Для обшивки используется ОСП, ЦСП, профнастил, доски и другие материалы. Утеплять желательно минеральной ватой, она не горит. Пенопласт или пенополистирол рекомендуется устанавливать под облицовку из негорючих материалов.
Кровля монтируется из любого кровельного материала — профнастила, металлочерепицы, шифера, фальцевого листа и т.д. При выборе конструкции стропильной системы нужно учитывать рекомендации производителей, касающиеся угла наклона крыши и шага между обрешеткой. Например, мягкую кровлю можно укладывать только по сплошному настилу и с минимальным углом наклона 9°.
В качестве крепежа используются оцинкованные гвозди, саморезы, стальные накладки, скобы, металлозубчатые пластины, клей.
Конструктивные решения
Состав раздела КР ( конструктивные решения ):
- Расчет фундаментов и несущих конструкций;
- План фундаментов;
- Схема устройства перекрытия на отм. 0.00. Спецификация;
- Схема устройства перекрытия на отм. + 3.300. Спецификация;
- Схема устройства перекрытия на отм. + 6.600. Спецификация;
- Конструктивные решения по устройству входных групп;
- Ведомость перемычек;
- Схема устройства крыши;
- Узлы;
- Сечения.
Индивидуальный проект дома
Строительство домов
Полезное видео
В этом видео рассказывается, как происходит процесс проектирования дома по эскизу заказчика.
Бесплатная техническая поддержка
Всегда готовы помочь!
Мы понимаем как важно оперативно получать ответы на возникающие вопросы в процессе строительства. Строительный сезон короток и каждый погожий день на счету!
Отдел технической поддержки оперативно консультирует наших клиентов по всем проектным решениям
Просто позвоните нам по бесплатному многоканальному телефону и получите исчерпывающий ответ
Отдел технической поддержки оперативно консультирует наших клиентов по всем проектным решениям. Просто позвоните нам по бесплатному многоканальному телефону и получите исчерпывающий ответ.
Правда удобно? А еще это бесплатно!
Мы будем консультировать вас на всем протяжении строительства! Мы всегда с вами и готовы помочь!
Богатые планировки
Планировка каркасного дома 9 на 9 может быть весьма богатой, удобной и весьма комфортной. Чаще всего в таких больших зданиях специалисты могут довольно интересно расположить различные функциональные зоны и организовать человеческие потоки таким образом, чтобы они не мешали друг другу.
Кухня каркасного дома
Крыша больших домов никогда не является отдельным конструктивным элементом. Она может выполнять большое количество различных функций, подчеркивая особенности здания. В ней достаточно легко можно организовать второй свет, улучшив инсоляцию помещений и сделав пребывания в них более комфортным. К тому же такое решение существенно повышает эстетическое воздействие здания на человека.
В последнее время популярность обрела финская планировка. Она часто используется во многих зданий, будь это дачный дом или же загородный коттедж. Это связанно, в том числе, с тем, что скандинавские традиции сумели создать действительно комфортный способ организации пространства сооружения.
Возможно вас заинтересует
Проекты домов разной
этажности
Одноэтажные дома
Двухэтажные дома
Трехэтажные дома
Проекты гаражей
Проекты бань
Проекты домов из разных материалов
Проекты домов из кирпича
Проекты домов из пеноблока
Проекты домов из дерева
Проекты каркасных домов
Проекты домов разной площади
Площадь дома от 20 м2 до 100 м2
Площадь дома от 100 м2 до 200 м2
Площадь дома от 200 м2 до 300 м2
Площадь дома от 300 м2 до 400 м2
Площадь дома от 400 м2 до 600 м2
- Заменим материл стен (например: стены из кирпича на стены из пеноблоков);
- Оборудуем мансардой или террасой понравившийся проект одноэтажного дома;
- Добавим или уберем гараж;
- Изменим планировки;
- Выполним пересчет фундамента под геологические условия участка;
Краткая оценка
Такие проекты не предназначены для круглогодичного проживания. Технология их строительства и стоимость материалов позволяют свести затраты к минимуму.
Проект двухэтажного сооружения из бюджетных материалов
Показатели площадей здания (м2):
- 77 – первый этаж;
- 48 – второй;
- 23 – гараж;
- 108 – общая.
Особенности:
- Блоки ФБС для фундамента.
- Материал несущих стен – газобетон (утепляется).
- Внутренние перестенки из кирпича.
- Перекрытия создаются из ж/б элементов.
- Сооружение кровли подразумевает закрепление металлочерепицы на деревянные стропила с обрешеткой.
Чертеж расположения комнат
Гидроветрозащита наружных стен дома
Утеплитель в «пироге» стены каркасного дома должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

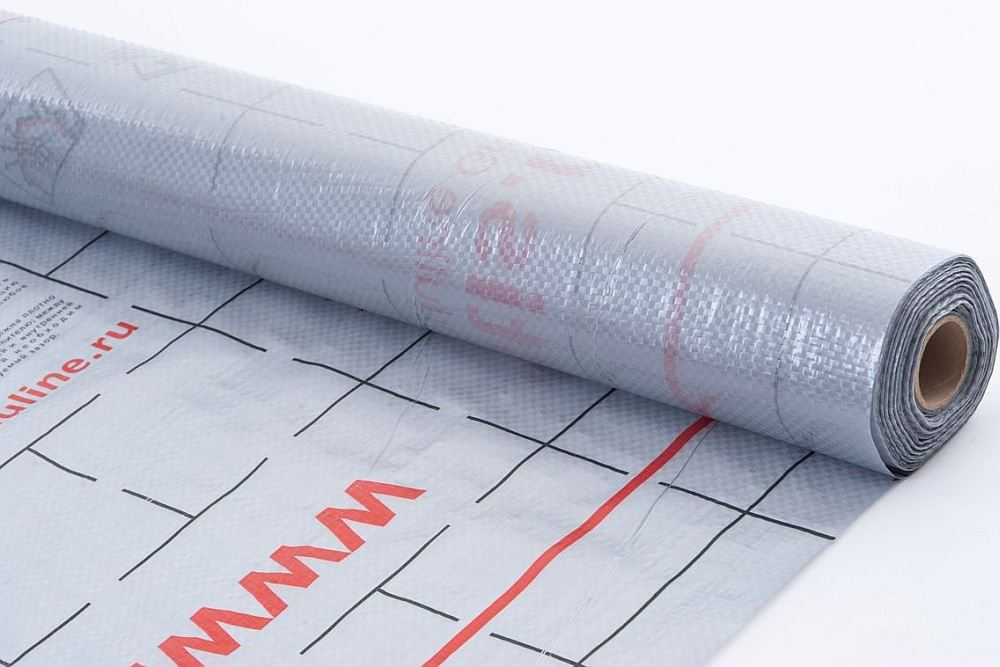

С внешней стороны стен для этих целей используют супердиффузионные мембраны. Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.
Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя
Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера
При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой
Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.
Макет каркасного дома
Приведём перечень чертежей каркасных домов и коттеджей, которые входят в типовой проект для каркасного строительства. Что содержит архитектурная часть проекта.

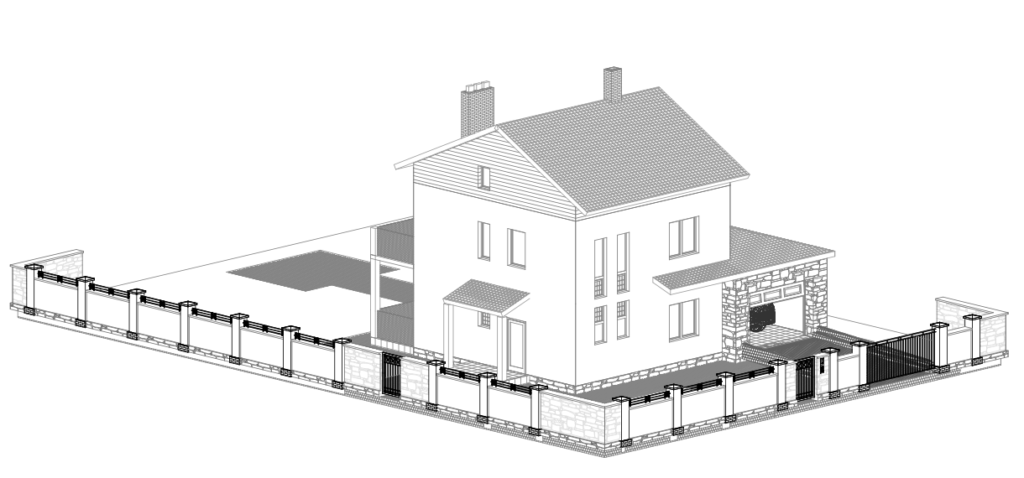

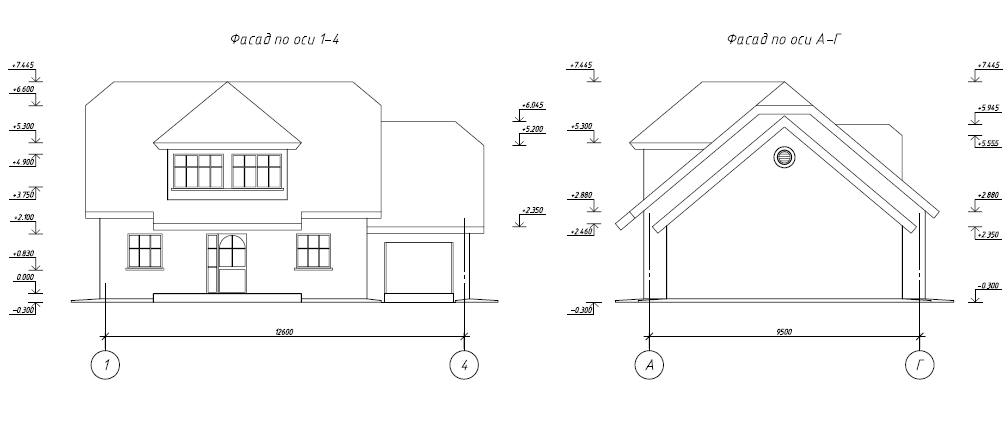

Рисунок фасада и торца готового дома с указанием его размеров, высоты фундамента, крыльца, оконных и дверных проёмов, свеса кровли.
Рабочие рисунки фасада.

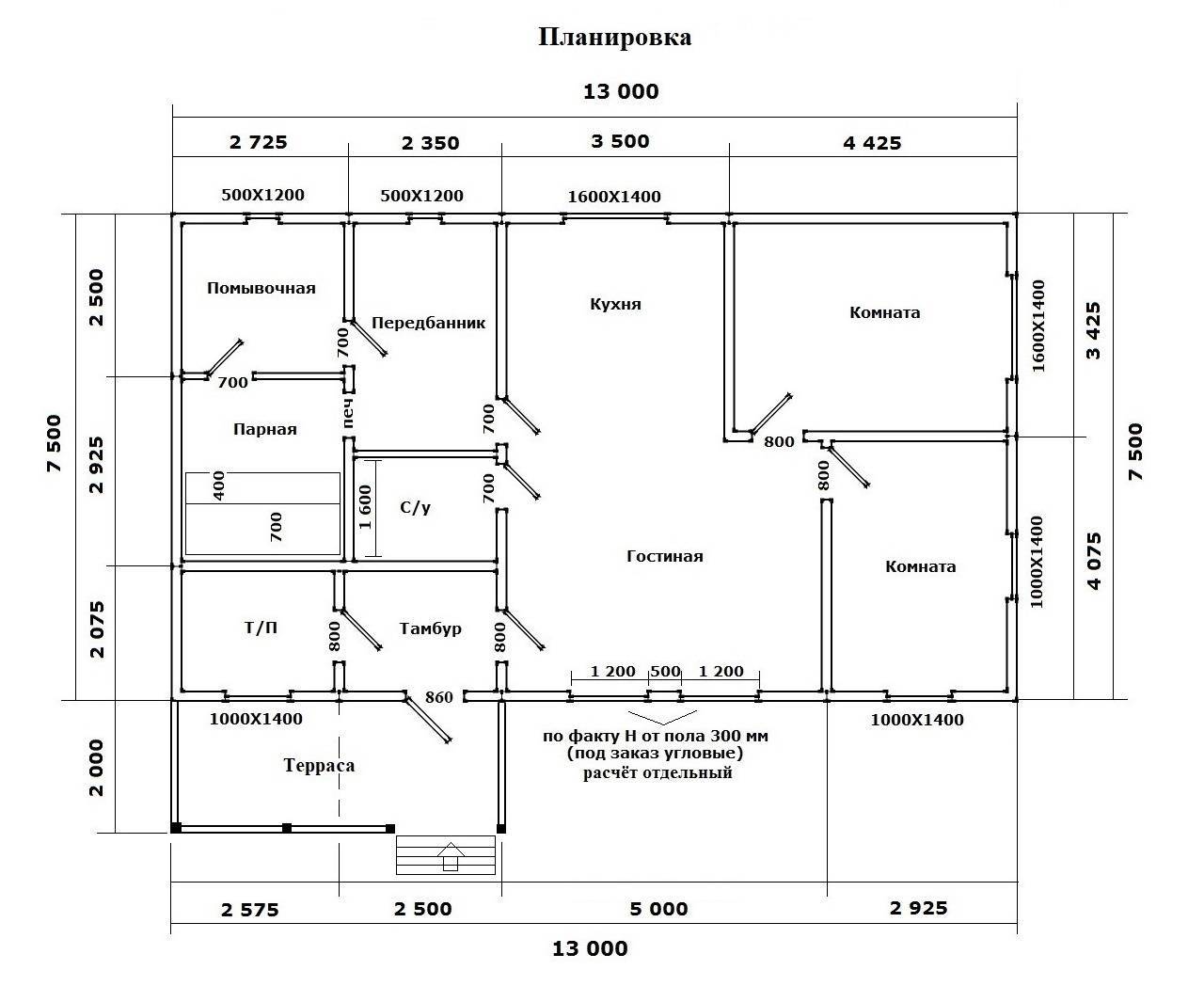

Чертежи-планы каждого этажа. В них указывается расположение простенков, ширина оконных и дверных проёмов, размеры каждой комнаты, а также расположение бытовых устройств, приборов, некоторых предметов мебели.
План этажей в доме своими руками.

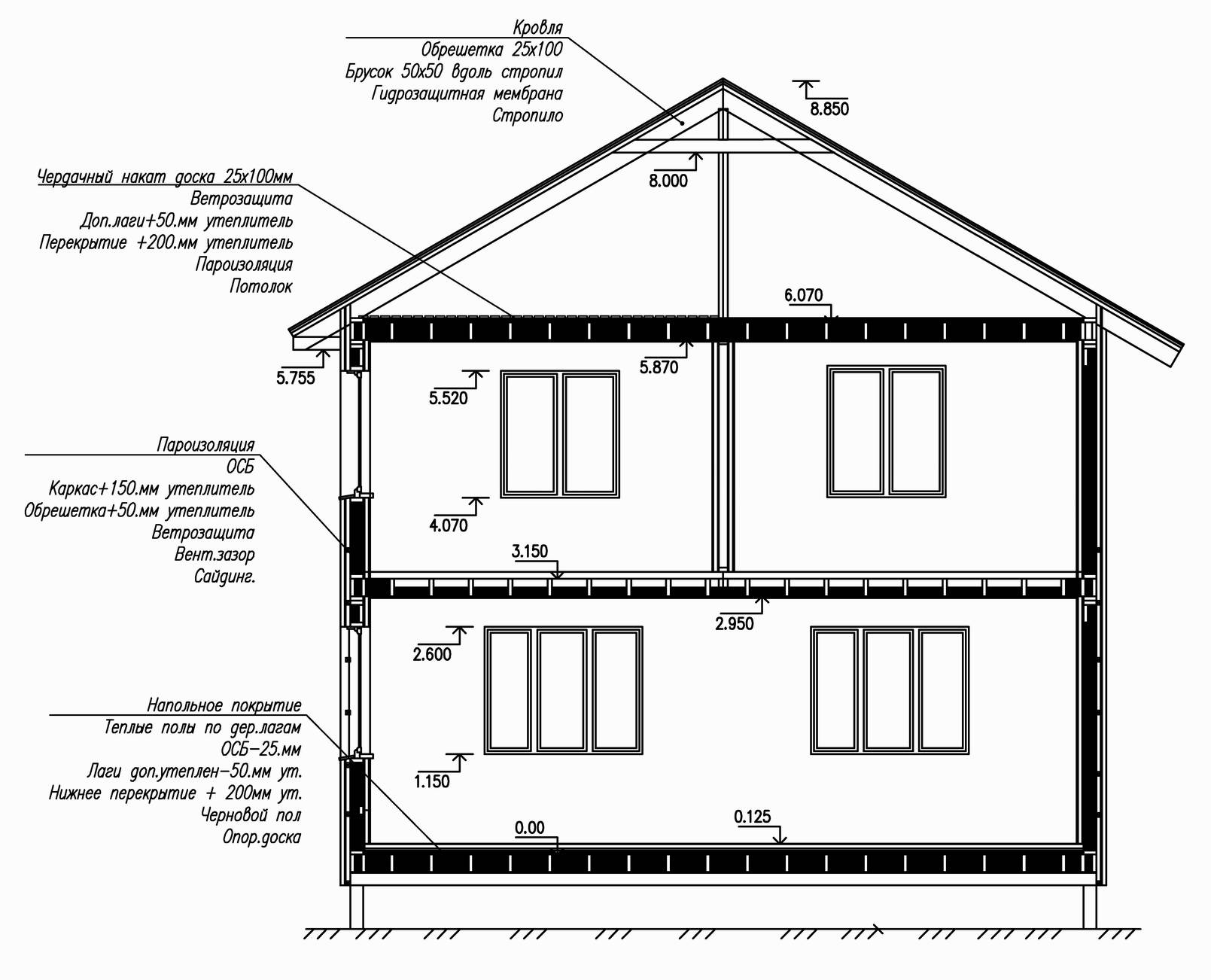

Рисунок – вертикальный разрез дома. На примере детально расписаны размеры этажей и междуэтажных перекрытий, высота внутренних дверей, планируемое расположение мебели на этаже.

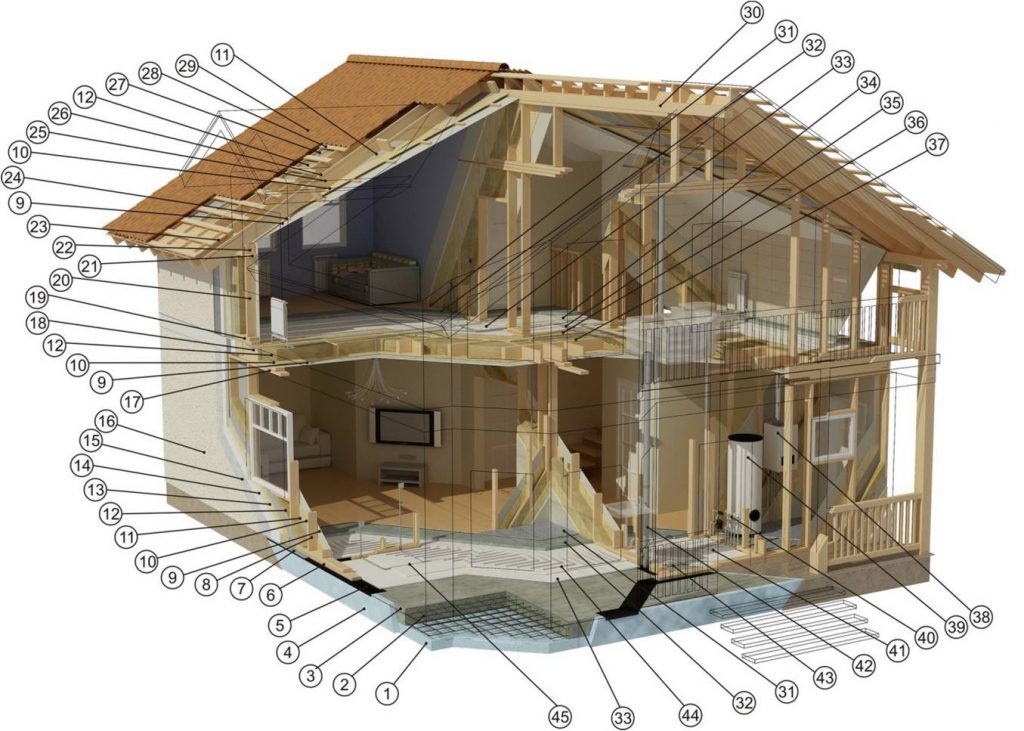

Каркасный дом в разрезе.
Подробное описание оконных и дверных проёмов приводится в отдельной спецификации, которая имеет вид таблицы.
Конструктивный раздел проекта содержит:
- Чертёж-проект фундамента.
- Чертежи стен и балок пола перекрытия.
- Проект–чертёж стропильной системы для сооружения крыши.
- Чертежи узлов каркасного дома.
- Чертёж-проект обшивки стен и пола.
На заметку
Фото чертежей каркасных домов позволяют оценить полноту информации, которая изложена в проекте. И сделать выбор – стоит ли приобретать данный проект или в нём не содержится ценных сведений.
Что учитывать при составлении схемы дома
Чтобы составить план, необходимо определиться с этажностью здания, вариантом крыши, экстерьером, включая количество оконных проемов, балконов и лоджий. Следует предусмотреть возможность обустройства террасы и мансарды. Все эти элементы нужно отображать в продольном и поперечном разрезах, вместе с конструктивными качествами и нужными материалами. Учитываются особенности участка под дом, в том числе расположение, ориентацию по сторонам света, рельеф, особенности почвы. От них зависит оптимальная внутренняя планировка, в первую очередь расположение помещений. Количество и конфигурация комнат подбирается с учетом количества жильцов и возраста каждого из них.
Главным приоритетом при составлении схемы является функциональная полезность. Следует также предусмотреть помещения для размещения строителей и других работников. На плане желательно оставить место про запас: когда-то оно может «заполниться» дополнительным гаражом или гостевым домиком.
Некоторые функциональные элементы, которые лучше предусмотреть заранее:
- мастерская;
- кабинет;
- оранжерея;
- зимний сад;
- сауна;
- бассейн;
- тренажерный зал.
Рабочая часть
Кроме того, проект дома имеет так называемую рабочую и эскизную части. Рабочая часть каркасного дома состоит из трёх разделов:
- Архитектурного.
- Конструктивного.
- Инженерно-технического.
В инженерно-техническом разделе даётся информация об обустройстве инженерных сетей и коммуникаций — схемы разводки, выбор оборудования.
Расположение инженерных сетей.
В конструктивном разделе содержится спецификация строительных материалов и перечень работ. А также планы фундамента, перекрытий, кровли, разрезы стен. При этом хороший проект каркасного строительства адаптирован для типовых материалов из строймагазина и для выполнения работ непрофессионалами.
На заметку
В типовых готовых проектах фундамент не привязан к определённой местности или участку. В качестве адаптации к определённым условиям строительства проект может быть уточнён, «адаптирован». Для этого проводят рекогносцировку местности, определяют уровень грунтовых вод, рельеф, состав почвы и вносят корректировку в готовый типовой документ.
Архитектурный раздел представляет наиболее обширную часть. Он содержит:
- План участка.
- Эскиз и описание фасада будущего каркасного дома с указанием его размеров.

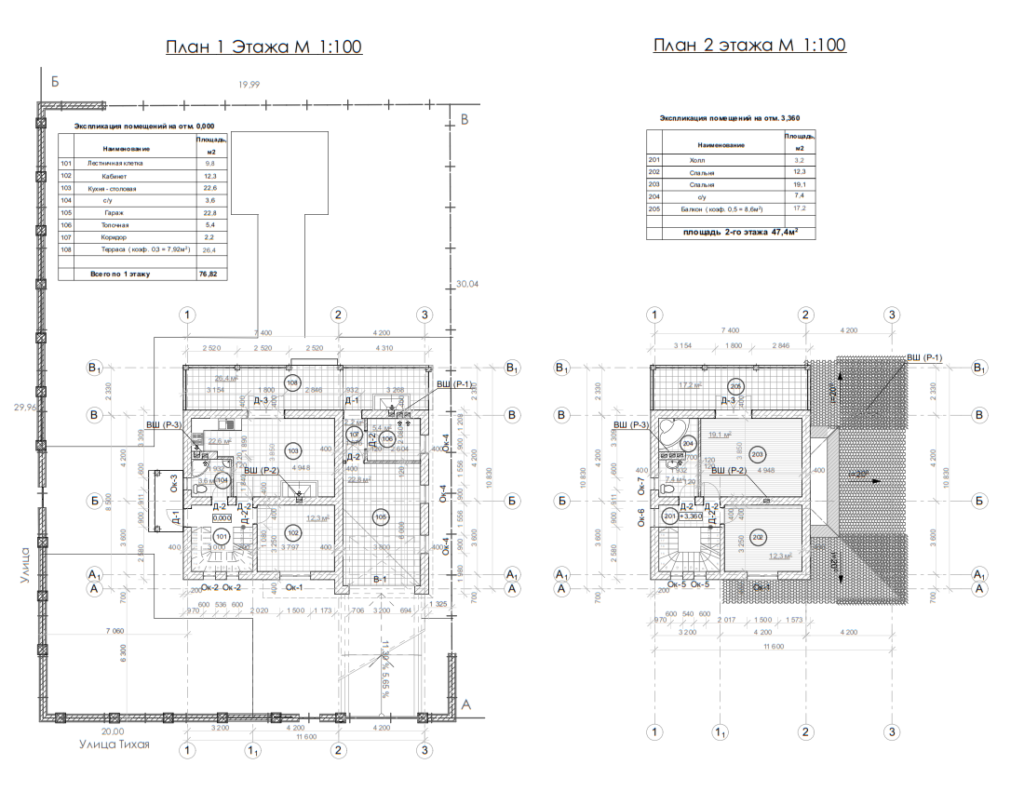

- Планы этажей и помещений с указанием их размеров и площади.
- Обозначение расположений проёмов, стен, перегородок, лестниц и др.
Двухэтажный дом в разрезе.
Подготовить и рассчитать комплект проектных документов может только лицо, которое имеет разрешение на подобные работы. Это может быть индивидуальный предприниматель или строительная организация. Лицо или организация, которая готовила проект, несёт ответственность за его качество и соответствие нормам.
Этапы строительства
Строительство каркасного дома проходит всего в несколько этапов:
1 этап. Фундамент. И приятным фактом является то, что вы можете выбрать любой его вид. Разумеется, лучше проконсультироваться у специалиста, ибо разные виды фундаментов подходят под разные почвы. Не подобрав хороший вариант можно горько пожалеть об этом.
2 этап. Каркасы стен и перегородок. Зачастую сперва идет деревянный каркас, который в дальнейшем покрывают плитами OSB. Эти плиты влагостойкие, поэтому древесина полностью защищена от воздействия погодных явлений. Рекомендуем обработать древесину средствами против насекомых, а также противовозгорательными смесями. Можно по внешней стене пройтись ветрозащитной пленкой.
3 этап. Установка крыши, обработка внешних и внутренних сторон стен.
Хочется отметить, что данные этапы очень лаконичны и строительство по факту имеет куда больше нюансов, однако мы, все же, рекомендуем заказать дом у специалистов. Ведь без необходимых навыков вы вряд ли сможете построить идеальный дом. Если же вы действительно пошли на столь важный шаг, то изучайте только те проекты, которые рассчитаны на создание своими руками.
Место под постройку: 147 метров квадратных, а жилплощадь — 106 м2. Размеры помещения 13,8/10,2 м. Двухэтажная постройка имеет простую прямоугольную форму, к которой с торца пристроено одноэтажное строение. Рядом с этой постройкой располагается открытая терраса. С противоположной стороны дома находится вторая небольшая площадка на открытом воздухе, однако она имеет навес в виде продолжения крыши. Помещение имеет большие окна, за счет чего света в доме достаточно.
Первый этаж. Пространства на первом этаже больше, поэтому есть где проявить себя. Входная дверь располагается в правом углу дома. Рядом с ней так же можно увидеть дверь в котельную. Из котельной можно попасть в санузел. Войдя с парадного входа вы упретесь во вторую дверь санузла. Центральная часть дома отведена для внушительных размеров холла. Далее, против часовой стрелки, располагаются: столовая, выход на террасу и кухня, жилая комната, а также гостиная и выход на вторую террасу.
Второй этаж. Лестница на второй этаж расположена в столовой. Пространства здесь куда меньше, поэтому и отдельных комнат всего несколько: две жилых, один санузел и большой коридор. Двускатная кровля позволяет оставить пространство для чердака, который весьма полезен в хозяйстве, хотя проекты не всегда включают в себя подобные помещения.
Чертежи каркасного дома
обновлено: Август 29, 2016
автором: franky
Основная часть проектной документации для каркасного строительства представляет собой чертежи, схемы, эскизы – графическую информацию, которая наглядно демонстрирует процесс строительства. Рабочие чертежи каркасного дома составляют 80% проекта.
Где можно взять бесплатно готовые чертежи каркасных домов? И как пользоваться информацией, которая изложена в них?
Как делать проект: подготовительные этапы создания чертежа
Перед тем как сделать чертеж частного дома, нужно определиться с тем, каково будет его прямое предназначение: будет ли он служить загородным местом отдыха в летнее время или жильем для круглогодичного обитания всей семьи. Количество домочадцев тоже необходимо иметь в виду. При этом нужно учесть образ жизни членов семьи, их вкусы, предпочтения и увлечения.
Перед началом создания чертежа нужно определиться с количеством жильцов дома
Если будущие обитатели дома – приверженцы тихого образа жизни, то здание нужно размещать на территории, которая находится подальше от проезжей части и соседних участков. Лучше всего – в глубине сада. Для открытых, общительных людей дом можно построить в начале участка, выставив напоказ фасад коттеджа и красивый ландшафт перед ним. В техническом плане особенно важны геодезические данные, полученные путем исследования территории. Они укажут на особенности поверхности, состав грунта и наличие наклонов, что позволит создать план местности.
Чтобы проектировка дома была упорядочена, процесс условно разделяют на этапы, которые потом отображаются в следующих разделах готового проекта дома:
- эскизном;
- архитектурном;
- конструктивном;
- инженерно-техническом;
- дизайнерском или отделочном.
Определившись с месторасположением и предназначением будущего жилища, можно приступать к проектировке дома. С этой целью делают первоначальные наброски. При наличии элементарных художественных навыков хозяева смогут сделать это самостоятельно, даже без специальной компьютерной программы для постройки дома. На базе набросков составляется основной эскиз. В соответствии с ним подготавливают все остальные подробные чертежи и определяются с планировкой будущей постройки.
Что необходимо учитывать при составлении схемы дома

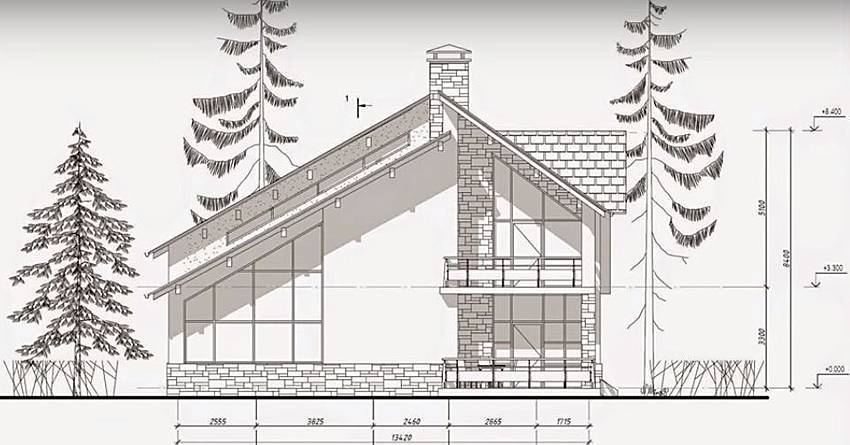

Уже на этапе составления эскиза нужно четко определиться с количеством этажей, типом кровли, внешним видом фасада и фронтальных частей дома, вплоть до количества окон, балконов, наличия террасы или мансарды. Эскизный проект также предполагает наброски вида здания в продольном и поперечном разрезах, где указываются особенности конструкции и материалы, из которых предполагается возводить дом.

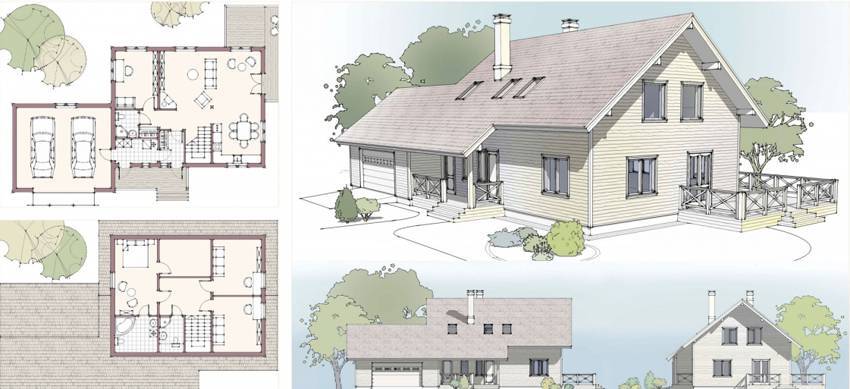

Пример чертежа одноэтажного дома из кирпича с мансардным этажом
Перед тем как нарисовать план дома, необходимо определиться с расположением участка и изучить ориентацию относительно сторон света. Исходя из этих данных, определяется месторасположение комнат. Их количество зависит от того, сколько людей будет жить в здании и как часто будут приезжать гости на длительное время. Размещение помещений и функциональное предназначение каждого из них также является важным элементом.
Далее требуется определить, какие конкретно комнаты будут отведены членам семьи, а какие – гостям и работникам, если предполагается формирование определенного штата. Не следует забывать о планировке помещений, в которых будет собираться вся семья, – это столовая, зал или гостиная.
Важно учесть предпочтения и увлечения обитателей дома, чтобы выяснить необходимость включения в планировку тренажерного зала, бассейна или сауны, зимнего сада либо оранжереи, библиотеки с кабинетом или просторной мастерской
При составление эскизного проекта дома нужно учитывать все пожелания будущих жильцов
