Монтируем подвесной потолок из гипсокартона своими руками с подсветкой: Пошагово

Преимущества и недостатки потолков из гипсокартона с подсветкой

Достоинства таких конструкций, в основном, объясняются преимуществами ГКЛ.

Такие конструкции:

• Красивы и функциональны. Они позволяют со вкусом оформить интерьер жилого помещения.
• Легко установить при небольшом опыте ведения электромонтажных работ. Гипсокартон — простой в монтаже и уходе материал.
• Пожаробезопасные, ровные и гладкие.
• Экологически безопасны и недороги.

Советуем почитать: Натяжные потолки в ванной комнате

Главный недостаток таких систем в том, что малая мощность освещения позволяет использовать их только как предмет дизайна. Подсветка может нести лишь дополнительную функцию освещения при наличии основной схемы обеспечения помещения светом.

Как усилить дизайн коробчатых потолков

Еще один прием, широко используемый при планировании подвесных коробчатых потолков из гипсокартона, связан с одновременным использованием натяжного полимерного потолка и стандартного короба из гипсокартонного листа.

Аналогичного эффекта зрительного увеличения высоты и объема пространства кухни можно добиться, используя многоуровневые потолки, уложенные ступеньками, как на фото. За счет использования трех уровней периферийная часть потолочного пространства теряет в высоте, но в данном случае такая потеря особой роли не играет, так как нижний уровень занимает угловую зону.

Монтаж двухуровневого потолка из гипсокартона со встроенной подсветкой

Есть открытая и закрытая подсветки. Открытая – “на виду”. Точечные светоприборы монтируются непосредственно в готовое изделие.

Закрытая – специально созданная ниша, в которой прячется прибор так, что на виду остается только излучаемый луч. Красивый интерьер дома состоит не только из красивых вещей, но и из световой гаммы, которая подчеркивает тонкости интерьера, делает помещение уютным и располагающим для отдыха. Двухуровневые потолки с подсветкой из гипсокартона создают правильную композицию лучей, иногда деля комнату на зоны отдыха и работы. Дизайн и оформление двухуровневого потолка с неоновой подсветкойПосле выбора изделия по дизайнерским фото, можно приступать к рисункам и схемам. Чертеж с размерами и названиями элементов для установки двухуровневого потолка из гипсокартона При составлении рисунка, учитываются габариты помещения. Если помещение небольших размеров, тогда не надо делать нагроможденные криволинейные фигуры на потолке. Для начала наносится рисунок, где располагаются источники света.

После этого идет замер всего базового перекрытия, высота стен, отступы по стенам (высота ярусов).

1. Для установки волокна наносится разметка вместе с общим чертежом.
2. Все нужные провода выводятся наружу. Схема освещения двухуровневого потолка оптоволокном
3. После обшивки, в плоскости надо сделать отверстия 2 мм, хаотично разбросанные по всей поверхности.
4. В каждое отверстие вклеивается волокно.
5. Из концов нитей собирается узел.

Для большего понимания, как работать при создании металлической обрешетки будет рассмотрен первый вариант. В видео подробно показан поэтапный процесс монтажа двухуровневого потолка из гипсокартона с подсветкой.

• дрель;
• молоток;
• шпатель;
• шуруповерт;
• нож по металлу;
• гипсокартонный нож;
• уровень строительный;
• обивочный шнур;
• нить строительная;
• рулетка;
• карандаш;
• профили;
• подвесы;
• спицы;
• гипсокартон;
• соединительные крепежи и узлы;
• детали электромонтажных работ (светильники, светодиодные лампы, неоновые трубки или шнуры, и т. д.).

Шнур натереть темным порошком и отбить по диагонали. Провести разметку центра комнаты, компенсировав все неровности потолка и стен. Расчертить линии, продольные скрытым граням второго яруса. Расчертить сетку для подвесов 1 яруса во внутреннем периметре коробов, то есть расставить метки— каждую на 50 см от друг друга по продольным границам обратных двух линий.

На остальных линиях расставить точки на 60 см от друг друга. Должен выйти прямой угол по пересеканию всех линий.

1. какой в нем уровень влажности;
2. насколько велик уровень пожарной опасности;
3. периодичность возникновения температурных перепадов;
4. нижний и верхний температурный порог.

Виды подсветки

Если хозяин решился на ремонт, то, прежде чем приступить к монтажу, нужно изучить дизайнерские работы на фото. Выбор подсветки:

• LED лента и точечные диоды являются наиболее востребованными, потому что:
  • цена – 300 р.;
  • яркость излучения света;
  • монтирование не затруднительно;
  • при хорошей функциональности, диоды маломощные (они не потребляют много электроэнергии);
  • при помощи пульта меняется яркость, оттенок главного света.
• Оптоволокно. Этот прибор берет мало энергии, но создает уникальный дизайн жилья. «Звёздное небо» в детской, понравится любому малышу. Цена на оптоволокно 7500 р;
• Неон. Трубка из стекла, внутри которой газы. При установке конвектора электротока меняется яркость электросвета. Неоновые трубки создают шум, это их главный недостаток. Гибкий неон. Имеет множество различных цветов. Не греется, но установление неона имеет завышенную цену.

Двухуровневый потолок из гипсокартона с подсветкой

Гипсокартон является распространенным материалом в строительстве и состоит из двух слоев: гипсовый и картонный. Создание потолка из гипсокартона под силу не только профессионалам, но и обычному человеку без опыта в этой области, в том числе.

Существует обычный гипсокартон, влагостойкий, огнестойкий (с повышенной сопротивляемостью воздействию огня) и влагостойкий с повышенной сопротивляемостью открытого пламени. То есть, при подборе гипсокартона в помещение, вы должны определить его влажность и уровень пожарной безопасности. Плюсами использования данного материала служит также его экологичность.

Прежде чем приступить к работе по созданию двухуровневого потолка с подсветкой, стоит взвесить все тонкости работы и помещения. Учесть стоит такие важные моменты, как:

Высоту комнаты, в которой будет создаваться двухуровневый потолок. Не для кого уже не секрет, что натяжные потолки уменьшают пространство в помещении, а двухуровневые потолки еще больше съедают это пространство

Это важный фактор, на который стоит обратить особое внимание. Влажность в комнате, где будет создаваться потолок из двух уровней

По сути, не рекомендуется устанавливать такие потолки только в ванной комнате, так как это помещение самое влажное во всей квартире

Во всех остальных частях квартиры вы спокойно можете устанавливать двухуровневые потолки. Сложность проекта по созданию двухуровневого потолка. Предварительно постарайтесь начертить или схематически отобразить ваш будущий потолок. Если вы задумали какой-то сложный проект, то стоит посоветоваться с профессионалами, во избежание каких-либо ошибок.

Теперь стоит поговорить о самой работе по созданию двухъярусной конструкции. Можно выделить два варианта, которые являются самыми распространенными:

1. Работа начинается с монтажа основного каркаса, к которому в дальнейшем процессе работы будет подвешиваться следующий ярус. Это допустимо делать, если площадь второго слоя небольшая и вес этого уровня не будет сильно давить на первый.
2. Работа начинается со сбора каркаса второго уровня, а затем уже начинается работа над первым. Это более сложный вариант работы.

• необходимо подготовить поверхность потолка к дальнейшей работе;
• далее размечаем поверхность под каркас;
• проводим фиксацию каркаса первого уровня;
• проводим монтаж каркаса следующего уровня;
• окончательная отделка потолка гипсокартоном

Изначально замеряются все углы помещения, затем находится угол с наименьшей высотой, он и будет основным показателем для нанесения разметки. Если в комнате непропорциональные стены, то стоит начать уравнение частей верхней поверхности по горизонтали. Затем рисуется четкое изображение и определяется зрительно центр.

Монтаж будет начинаться с фиксации направляющих. Если необходимо сделать округлую форму на потолке, то перед работой стоит нарисовать ее на основании. Далее продолжаем производить работу над первым уровнем, то есть, на заранее размеченные точки фиксируем подвес.

Если в комнате идеально ровный потолок, то можно обойтись без монтажа основного уровня, сразу можно приступить ко второму. В заключении каркас зашивается листами гопсокартона. Создание второго слоя идентично первому.

На потолке и стене крепим профиль из металла, после этого каркас опускаем на заранее отмеренную длину. Создание многоуровневых потолков задача не простая и требующая очень тщательной подготовки, но результат превзойдет ваши ожидания.

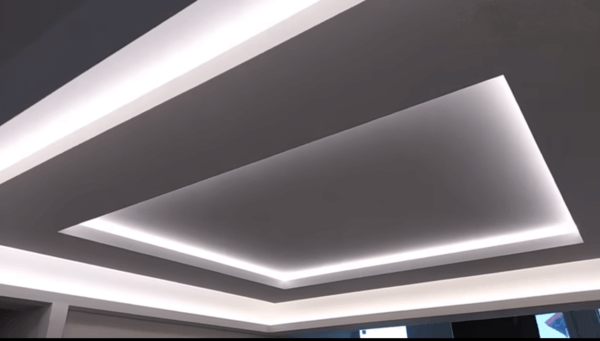

Подсветка по периметру таких потолков проводится элементарно, но, как и любая электрика, требует осторожности. Можно создать подсветку по периметру потолка, можно сделать акцент на центральной части, все будет зависеть от вашего интерьера и предпочтений. Иногда создается рисунок на стене, который и будет подвержен подсветке

Очень необычно и стильно смотрится световое оформление на потолке

Иногда создается рисунок на стене, который и будет подвержен подсветке. Очень необычно и стильно смотрится световое оформление на потолке.

Создание двухуровневого потолка из гипсокартона с подсветкой является простым и очень интересным подходом к созданию чего-то необычного в квартире. Очень красиво будет смотреться подобная работа в зале, в спальне, а так же в прихожей. Главное, чтоб полезная площадь квартиры не была утрачена, а, наоборот, создание такого необычного дизайна потолка смогло подчеркнуть все его плюсы.

Подготовительные процессы

Перед работой снимаются имеющиеся люстры, а также при наличии больших неровностей необходимо их устранение. Для старта работы над потолком, должен существовать дизайн-проект, уменьшенная копия потолка на бумаге, в которой помимо внешнего вида должны присутствовать и схемы размещения светильников, а также нужно учесть расположение гардин

Очень важно соблюдать пропорции потолка и масштаб. Для эскиза идеально подойдет разлинованная бумага, это станет облегченным вариантом перенесения реперных точек – начальных точек контуров изгибов или углов, от них собственно и начнут строиться остальные детали и элементы потолка. Заранее стоит подобрать все необходимые инструменты:

Заранее стоит подобрать все необходимые инструменты:

• дрель;
• молоток;
• шпатель;
• шуруповерт;
• нож по металлу;
• гипсокартонный нож;
• уровень строительный;
• обивочный шнур;
• нить строительная;
• рулетка;
• карандаш;
• профили;
• подвесы;
• спицы;
• гипсокартон;
• соединительные крепежи и узлы;
• детали электромонтажных работ (светильники, светодиодные лампы, неоновые трубки или шнуры, и т. д.).

Можно посмотреть схему расходов для 1 кв.м., и рассчитать под свой периметр.

https://youtube.com/watch?v=kOkoWUYOUs4

https://youtube.com/watch?v=mV6vcb1oC5U

https://youtube.com/watch?v=dmrXb6d5oig

Работе время

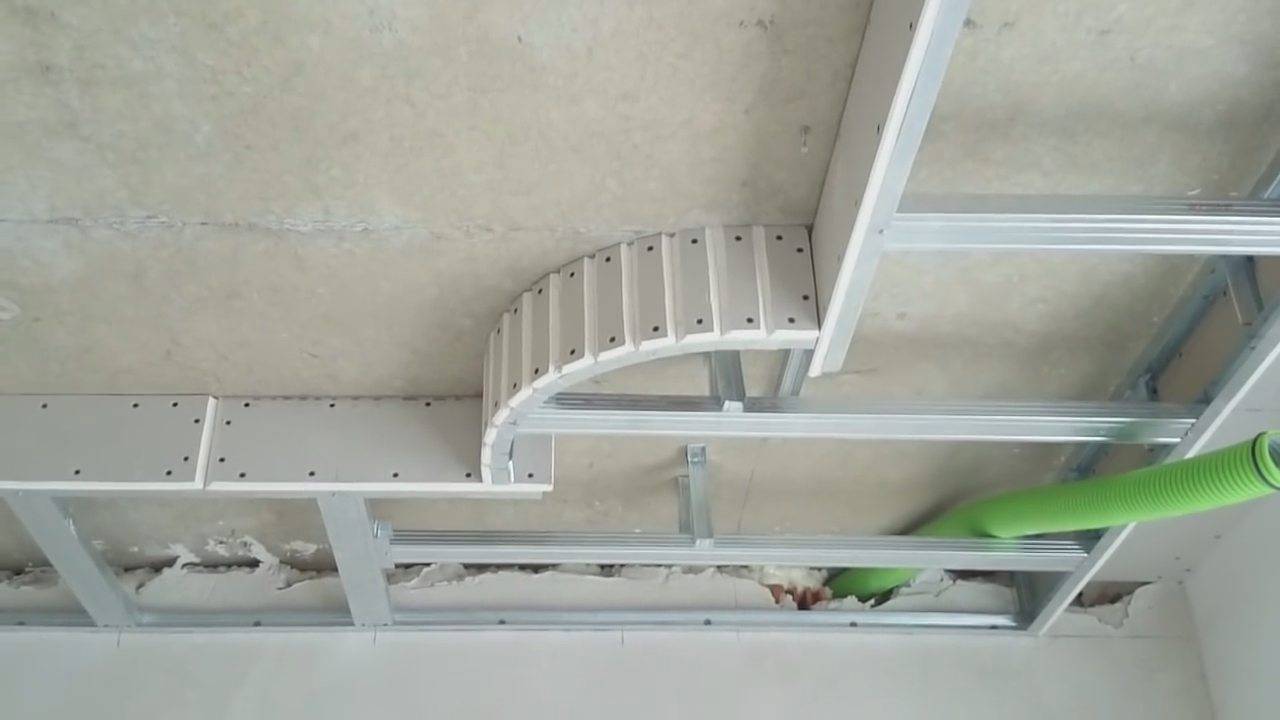

Монтаж гипсокартонных потолочных конструкций всегда начинается со сборки каркаса

Эта процедура может происходить двумя способами. Первый способ предполагает монтаж в определенных участках помещения короба с козырьком или без такового

Обратите внимание! Способ сборки каркаса коробом по периметру или в отдельных участках комнаты считается наиболее простым для реализации своими руками

Короб по периметру (схема)

Такой способ применяется только тогда, когда изначальная бетонная поверхность идеально ровна. Монтажные работы здесь осуществляются следующим образом:

• по всему периметру монтируем направляющие профиля по нанесенным заранее линиям разметки;
• далее вставляем в него несущие профили и выводим короб;
• крепление профилей осуществляться с помощью шурупов.

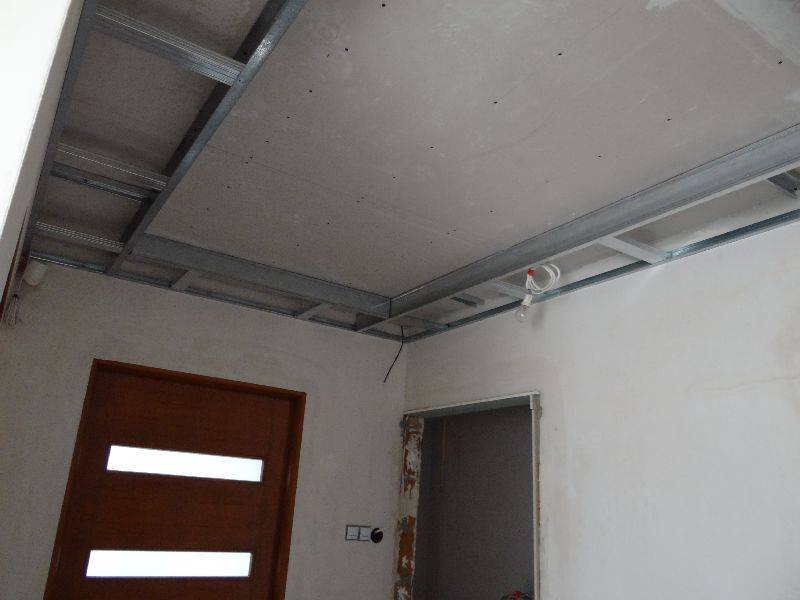

Полная обрешетка потолка

Короб может иметь вид любую геометрическую фигуру: квадрата, прямоугольника, овала, круга и т.д. Выбор формы следует делать на основании интерьера, который будет находиться в этой комнате. Второй способ предполагает обязательный монтаж как первого, так и второго уровня каркаса. Такой способ подходит для тех помещений, где имеются явные искривления бетонного основания, которые невозможно скрыть с помощью шпаклевки.

Монтажные работы проводятся в данной ситуации следующим образом:

• по периметру комнаты крепим стартовый профиль;
• в него вставляем несущие и направляющие профиля, формируя полную обрешетку первого уровня. Расстояние между соседними профилями – 60 см, а между перемычками – 50 см;
• чтобы избежать искривления поверхности, направляющие на потолок крепим с помощью подвесов. Каждый подвес с профилем следует сравнивать с уровнем. Только так вы получите ровную поверхность без искривлений.

В данной ситуации после монтажа первого уровня, проводят его отделку, а только потом – формируют короба фигурных элементов второго уровня. Помните, что при наличии сложной конструкций второго уровня на первом нужно установить дополнительные элементы (перемычки), повышающие прочность потолочного устройства. Какой бы способ не был выбран, помните, что по завершению обустройства каркаса в него следует провести проводку будущей подсветки. Так все провода и аппаратура будут скрыты под гипсокартонной обшивкой, и ничто не будет нарушать красоту вашего потолка.

Красивые примеры в интерьере с фото

В соответствии с дизайном могут применяться разные типы и формы гипсокартонного навесного потолка:

• Чаще всего для стилей хай-тек, модерн, футуризм, фьюжн, техно, индастриал, стимпанк применяются многоуровневые конструкции с различными декоративными элементами. Освещение — декоративное светодиодное или функциональное зональное от точечных светильников — позволяет создавать для одной и той же системы принципиально разный вид.
• Не менее интересные варианты для классических стилей, которые больше всего ориентированы на определённую эпоху или страну. Здесь гипсокартонные потолки подчёркивают общий дизайн, создают атмосферу самобытности. Часто такие конструкции применяются для зонирования или изменения визуального восприятия геометрии или размеров помещения.
• Для экологических, этнических стилей характерно применение в качестве декоративной отделки ярких, разнотипных по структуре и виду материалов. Эко смотрится очень привлекательно с нанесением узора жидкими обоями, группа восточных стилей создаёт особую самобытность отделкой специальными тканями.

В наше время из потолка можно сотворить настоящий шедевр, сочетая сразу несколько материалов. Мы подготовили серию материалов, из которых вы узнаете о том, каким можно сделать потолок в детской комнате или группе садика, частном доме, комнате, бане, ванной, на балконе, а также, как установить парящий, фактурный и двухъярусный потолки.

Какие виды светильников используются в комбинации с гипсокартонными потолками

Для того, что бы достичь желаемого эффекта, необходимо ориентироваться на следующие рекомендации при выборе источников освещения:

• каково истинное целевое назначение освещения в данном помещении;
• позволяют ли оборудовать сложную систему освещения ваши финансовые возможности;
• с каким типом потолочной конструкции придется работать: одно, двух или многоуровневой;
• каково состояние электропроводки в этой части дома, и кто будет заниматься установкой светильников;
• есть ли в подвесной конструкции элементы звуко и теплоизоляции.

На заметку: в больших комнатах, где требуется яркий и интенсивный свет, рекомендуется использовать комбинированный вариант. Центральные источники освещения дополнятся точечными светильниками скрытого или открытого типа. Там, где в верхней части помещения имеется сложный дизайн, лучше всего будет смотреться скрытая диодная подсветка. На последнем варианте стоит остановиться более детально, так как подсветка потолка, сделанного из гипсокартона с помощью светодиодной ленты, отличается экономичностью и хорошим зрительным эффектом.

На рисунке представлен разрез гипсокартонной конструкции на потолке, оборудованной специально для установки декоративной подсветки.

Как сделать самостоятельно — инструкция

натяжной

1. Если поверхность потолка содержит отделку с плохой сцепляемостью с потолочным перекрытием, то её необходимо снять металлической щёткой или скребком.
2. Поверхность необходимо очистить влажной тряпкой от пыли, загрязнений и просушить.
3. Наносится слой грунтовки с антибактерицидным компонентом, что будет препятствовать развитию грибка, плесени, вредных микроорганизмов.

Предварительная схема разметки

1. Определяется структура многоуровневого потолка. Для этого учитываются габариты коммуникаций, толщина профиля, размеры укладываемой термоизоляции.
2. На поверхности стен откладываются отметки, затем прорисовывается с одинаковой удалённостью от «нулевой отметки» линия по периметру для низа первого яруса каркаса.
3. Если второй ярус будет прилегать к стене, необходимо выполнить дополнительную разметку на толщину профиля также по периметру в соответствии с имеющимся проектом.
4. Для внутреннего расположения второго яруса разметка уже будет наноситься на прикреплённые плиты.
5. Отмечаются места фиксации подвесов под пересечение потолочного профиля, дополнительных креплений и точечных светильников.

Внимание
Все действия нужно выполнять по строительному уровню, поскольку от параллельности и высоты подвесов, ровности всей разметки будет зависеть качество монтажа ГКЛ.

Разметка под верхний профиль

Важно
Дальнейшая разметка может выполняться разными способами: отбивочным шнуром, карандашом или маркером с лазерным уровнем.

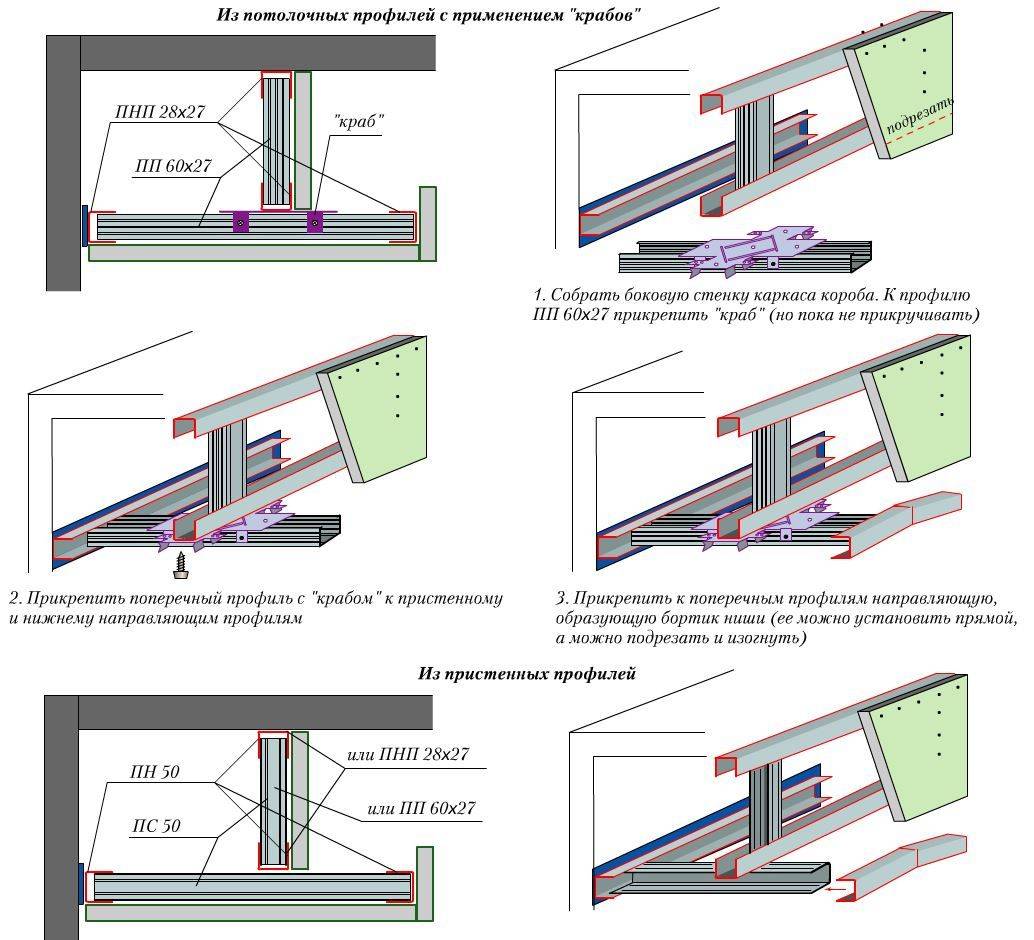

Борта ниши

Внимание
Ширина световой полосы зависит от высоты борта и глубины ниши. Они будут влиять на яркость освещения, его интенсивность, что необходимо учитывать при подборе светильников.

здесь

Дизайн гипсокартонных потолков

Оригинальные дизайнерские решения сделают внешний вид потолка еще более интересным и запоминающимся.

Узоры и рисунки

Декоративные рисунки и орнаменты всегда в моде, они, не только украшают подвесные изделия, но и придают им законченности и целостности.

Фотопечать

Нестандартное решение, которое позволяет смело экспериментировать и создавать оригинальный дизайн. Цветные 3d изображения растений, цветов, звездного неба и других различных фото выглядят очень колоритно.

Комбинирование с другими видами потолка

Конструкции из гипсокартона отлично комбинируются с любыми видами материалов, это могут быть натяжные модели, зеркальные поверхности, а также великолепно смотрится сочетание с деревом.

На фото спальня и потолок из гипсокартона в сочетании с деревянным покрытием.

Сочетание различных цветов

Бело-сиреневый, черно-белый или окрашенный в другие цвета потолок, задаст интерьеру настроение и сделает его свежее и ярче.

С переходом на стену

Такое решение станет самым красивым и притягивающим внимание декором и позволит, не только украсить потолок и стены, но и скрыть дефекты комнаты

С нишей под карниз

При помощи такой конструкции можно удобно спрятать карниз, придать помещению дополнительной высоты и создать иллюзию, как будто шторы струятся из-под потолка.

На фото гипсокартонный потолок с нишей под карниз в интерьере спальни.

Полукруглая изогнутая плоскость в виде купола, придаст комнате оригинальную и необычную форму.

Маскирует недостатки помещения, добавляет ему пространственного объема и индивидуальности.

Квадратами

Гипсокартонный потолок с квадратами, расположенными в разных уровнях или в одной плоскости, придает комнате эффектности и геометрической выразительности.

Различные ломаные и криволинейные изгибы визуально изменяют помещение, добавляют в него объема и неповторимости.

Угловые

Разноуровневые модели с перепадами в виде прямых или изогнутых линий, смотрятся очень эффектно и являются самостоятельным элементом декора.

Лабиринт

Замысловатые фигуры, напоминающие собой лабиринт, в сочетании с LED подсветкой или лампочками, формируют самобытный дизайн.

Технология монтажа гипсокартонного потолка со светодиодной подсветкой

Подбор материалов для гипсокартонного потолка

1. Вид изделия. Для оборудования контурной подсветки подойдут светодиоды SMD-5050.
2. Цвет. Освещение может быть монохромным или цветным. Во втором случае требуется приобрести дополнительный RGB-контроллер. При этом не забудьте учесть подходящую цветовую температуру. Она может быть от 2700 до 10000 К.
3. Напряжение. В основном диоды выпускаются на 12 В, однако есть модели, рассчитанные на потребление 24 В.
4. Влагостойкость. Если монтаж потолка из гипсокартона со светодиодной подсветкой планируется в комнате с повышенным уровнем влажности, то устанавливаются специальные модели с изоляцией из силикона. Основная комплектация состоит из светодиодной ленты и блока питания. Дополнительно вы можете приобрести RGB-контроллер и пульт ДУ для удобства регулировки.

Монтаж первого уровня гипсокартонного потолка

• Определяем самый низкий угол комнаты и отмеряем 10 см вниз.
• Натягиваем отбивочный малярный шнур и с помощью гидроуровня проводим линию по периметру помещения.
• Наносим разметку границ уровней на потолок.
• Прикладываем стартовый профиль к стене таким образом, чтобы его нижний край был по уровню линии.
• Карандашом отмечаем места крепежей сквозь отверстия профиля.
• Перфоратором делаем отверстия и прикрепляем направляющий профиль.
• Фиксируем к направляющему профилю потолочный и прикрепляем к потолку с шагом 40 см, используя подвесы (дистанцеры).
• Вырезаем из потолочного профиля перемычки и монтируем их с помощью специальных «крабов».

1. Кабели помещайте в пластиковый гофрорукав.
2. Проводку нельзя тянуть непосредственно по конструкции. Она не должна контактировать с металлическими профилями.
3. Используйте провода, которые могут выдержать предполагаемую нагрузку.

Установка второго уровня потолка из гипсокартона

• Отмечаем от первого уровня отрезок, равный ширине карниза.
• Фиксируем на потолок направляющий профиль по контуру монтажа второго уровня.
• С помощью ножниц по металлу нарезаем детали из потолочного профиля. Длина отрезков должна быть равна высоте второго яруса.
• В прикрепленный ранее направляющий профиль устанавливаем заготовки, которые будут использоваться в качестве подвесов.
• Снизу на закрепленные отрезки фиксируем еще один направляющий профиль.
• Фиксируем потолочные профили в середине конструкции второго уровня.

Особенности отделки гипсокартонного потолка

1. Швы на стыке со стенами и между листами оклеиваем серпянкой.
2. Шпаклюем сначала зазоры, потом места углублений шляпок саморезов.
3. На клей ПВА фиксируем стекловолокно с нахлестом.
4. В месте пересечения двух квадратов стеклохолста канцелярским ножом проводим линию и удаляем остатки.
5. Наносим слой финишной шпаклевки толщиной до 1,5 см.
6. Затираем мелкие неровности и шероховатость шлифовальной мелкозернистой бумагой.
7. Удаляем пыль губкой или пылесосом и грунтуем акриловым составом.

Крепление светодиодной подсветки на потолок из гипсокартона

Светодиодную ленту разрезаем только в отмеченных участках. В противном случае ее можно повредить. Для соединения нескольких отдельных лент используем специальные LED-коннекторы или обычный паяльник. Один край от блока питания подводим к проводу 220 В, а второй — в ленту. Учтите, мощность блока должна быть на 20-30% больше для предотвращения перегорания. Ленту подключаем, соблюдая полярность, к RGB-контроллеру. Нельзя монтировать ее на металлические детали без изоляционной прокладки

Обратите внимание, красный провод соответствует плюсу, а синий или черный — минусу. При монтаже потолка из гипсокартона с подсветкой обратите внимание: если длинные участки подключать последовательно, то напряжение на концах будет низким, а свечение на участке — неравномерным

По этой причине ленты длиной от пяти метров желательно соединять, используя 1,5-миллиметровый провод

При монтаже потолка из гипсокартона с подсветкой обратите внимание: если длинные участки подключать последовательно, то напряжение на концах будет низким, а свечение на участке — неравномерным. По этой причине ленты длиной от пяти метров желательно соединять, используя 1,5-миллиметровый провод
