Распределение воздуха
Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость
Во внимание при планировании распределения воздушных масс принимаются такие показатели:
- суточный режим их применения;
- годичный цикл использования;
- поступление тепла;
- скопления влаги и ненужных компонентов.
Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.
Советы от специалистов
Естественная вентиляция жилых зданий возможна при правильном расчете площади сечения каналов по отношению к площади комнаты. Главное, обеспечить норму воздухообмена для жилых комнат – 3 куб. метра/час на 1 кв. метр пространства. Но, числовые значения могут изменяться в зависимости от типа самой комнаты и ее размеров. В ванных, туалетах и кухнях минимальный показатель воздухообмена – 45 куб. метров/час.
Вытяжной канал будет функционировать эффективно, только в случае его подходящей длины. Минимальный размер – 60 см. Но, специалисты рекомендуют делать ее достаточно длинной. Главное, чтобы она возвышалась над «коньком» кровли на 50–70 см. А для того чтобы был и хороший приток воздуха, следует избавить перегородки комнат от герметичности. Самый простой способ – приподнять двери. Для обеспечения хорошего проветривания достаточно зазора в 1,5 –2,5 см от дверного полотна до пола.
Состав проектной документации
По окончании работ заказчик получает готовый проект, который включает в себя документы:
- Обложка проекта и титульный лист;
- Необходимые лицензии и сертификаты на проведение проектных и монтажных работ;
- Техническое задание на создание вентиляционной системы;
- Пояснительная записка:
- Основные технические решения для вентиляционных систем:
- Расход тепла и установочная электрическая мощность вентиляционного оборудования;
- Характеристики вентиляционной системы (габариты, энергопотребление и т.п.);
- Таблица расчётов воздухообмена в помещениях;
- Расчёт основного оборудования для вентиляции при помощи программных продуктов производителя оборудования;
- Схема расположения основного оборудования вентиляции в венткамерах;
- Схема размещения воздухораспределителей и пультов;
- Схема расположения воздуховодов, вентиляционных магистралей и прочих элементов;
- Спецификация оборудования вентиляции;
- Аксонометрические схемы системы вентиляции.
Разработка проектной документации ведётся в системах автоматизированного проектирования – копию проекта в электронном виде мы предоставляем и заказчику.
Разновидности кондиционирования коттеджа
Владельцы загородных домов сейчас стремятся полностью использовать преимущества современных энергосберегающих технологий.
Это приводит к тому, что воздухообмен между помещениями и улицей затрудняется или практически полностью прекращается. Изоляция от окружающей среды помогает сберегать тепло, но вредно влияет на здоровье.
По существующим санитарным нормам каждый человек, находящийся в закрытом помещении, должен быть обеспечен определенным объемом свежего воздуха.
Кроме того, из комнат нужно выводить старый воздух, пропитанный углекислым газом, различным испарениями и влагой.
Фото:
Поэтому еще во время проектирования коттеджа разрабатывается способ вентиляции помещений.
Прежде чем приступать к проектированию системы вентиляции своего коттеджа, нужно почерпнуть хотя бы немного теории. Например, полезно узнать про все способы, которыми можно обеспечить проветривание коттеджа.
По большому счету систем кондиционирования всего две:
- естественная;
- принудительная.
Они отличаются способами отведения и завода воздуха.
Естественная состоит из проходящих по коттеджу вентканалов и отдушин. Система работает за счет самопроизвольного тока воздуха, движущегося за счет разности температур на двух концах воздуховодов.
Хорошо рассчитанная естественная вентиляция позволяет полностью обеспечить коттедж свежим воздухом.
Вентиляцию этого типа легче всего собрать своими руками, так как в этом случае не нужны электрические работы и установка автоматики. Монтаж естественной вентиляции не требует больших финансовых затрат.
Единственный ее недостаток в том, что при ветреной погоде в каналах может появляться обратная тяга, и тогда в комнаты попадет уличная пыль.
Естественная вентиляция не подходит для помещений коттеджа, в которых установлен бассейн или оборудована сауна.
Принудительное кондиционирование коттеджа позволяет не только проветривать помещение, но еще и управлять параметрами воздуха.
В принудительной вентиляции воздух нагревается или охлаждается, фильтруется, а при необходимости увлажняется или осушатся. Поэтому данный способ вентиляции пригоден для любых помещений коттеджа — жилых и подсобных.
Система принудительной вентиляции подходит для любых помещений: жилых и подсобных, включая бассейны и бани.
Недостаток принудительного кондиционирования в том, что придется вложиться не только в монтаж воздуховодов, но и в закупку электроприборов и автоматики, которые стоят недешево, как практически любое климатическое оборудование.
Сократить расходы можно, если установить электроприборы только на приточный или только на вытяжной канал.
Этапы проектирования вентиляции
Первая стадия представляет собой проект технико-экономического обоснования. Выбирается вид системы, определяются площади и места установки вентиляционных узлов и трубопроводов. На этапе составляется предварительная схема монтажа и рассчитывается сметная стоимость работ с учетом материалов. Стадия завершается ознакомлением заказчика с проектом и утверждением плана.
На втором этапе разрабатывается рабочая документация на основе предварительной. Определяется объем оборудования, элементов, проводятся точные расчеты воздуховодов, аэродинамики, гидравлики, шумового уровня. Делаются чертежи со спецификациями и деталировками, документация передается исполнителям.
Что лучше — кондиционер или сплит-система
О стандартных кондиционерах мы уже успели поговорить, но сейчас все чаще можно услышать такой термин как «сплит-система». Что это — очередная уловка маркетологов или действительно новая система охлаждения?
На самом деле, сплит-системы и кондиционеры являются одним видом климатической техники и отличаются лишь по незначительным параметрам.
- Сплит-системы представлены не монотонными блоками, а полноценными дизайнерскими устройствами, которые вписываются в интерьер любой квартиры. Кондиционеры же не предназначены для декора помещения.
- Сплит-системы обладают множеством дополнительных функций, например, нагревом, очисткой воздуха и так далее.
- Сплит-системы отличаются очень низким уровнем шума.
Но основная функция этой техники — охлаждение, и в этом плане кондиционеры не отличаются от сплит-систем. По сути, любой кондиционер с низким уровнем шума и дополнительными функциями можно назвать сплит-системой. К слову, недобросовестные продавцы часто этим пользуются, когда берут дополнительные деньги за красивые слова, поэтому будьте бдительны при выборе подходящей модели.
Обустройство механической вентиляционной системы
Механическая вентиляция делится на:
— приточную;
— вытяжную;
— приточно-вытяжную.
Приточная вентиляция подразумевает принудительную подачу воздушных масс с улицы в помещение.
Такая система вентиляции устанавливается с целью обеспечения поступления свежего воздуха взамен отработанного и включает в себя:
— вентиляционный воздухоприёмник;
— приспособления для доведения воздушных масс до комфортной температуры;
— систему фильтрации;
— шумопоглотитель;
— устройства для подачи воздуха в комнаты.
Принцип работы этой системы заключается в том, что чистый, доведённый до определённой температуры воздух, попадая в помещение с помощью вентилятора вытесняет отработанный.
Приточно-принудительная схема
Существует много схем и способов размещения принудительной вентиляции. Самым доступным является организация вентиляционной системы с притоком в прихожей. Это объясняется тем, что прихожая примыкает практически ко всем комнатам. За счёт этого, поступающий с улицы, воздух будет равномерно распределяться по всему дому.
После определения местоположения устройства, следует произвести расчёт количества воздуха необходимого для притока. Выполняется он так же, как для естественной вентиляции. Далее нужно подобрать и установить оборудование. Можно купить все элементы системы по отдельности или приобрести готовую установку, не требующую сборки. Готовая приточная вентиляция — это комплект оборудования для обработки воздуха, находящийся в утеплённом моноблоке. Данное устройство можно монтировать к потолку либо размещается снаружи здания. Затем производится подключение к воздуховодам и электричеству.
Чтобы воздух беспрепятственно двигался по всем комнатам от места притока к вытяжке, необходимо сделать переточные решётки в межкомнатных дверях. Также можно при установке двери оставить зазор, размером около 2 см.

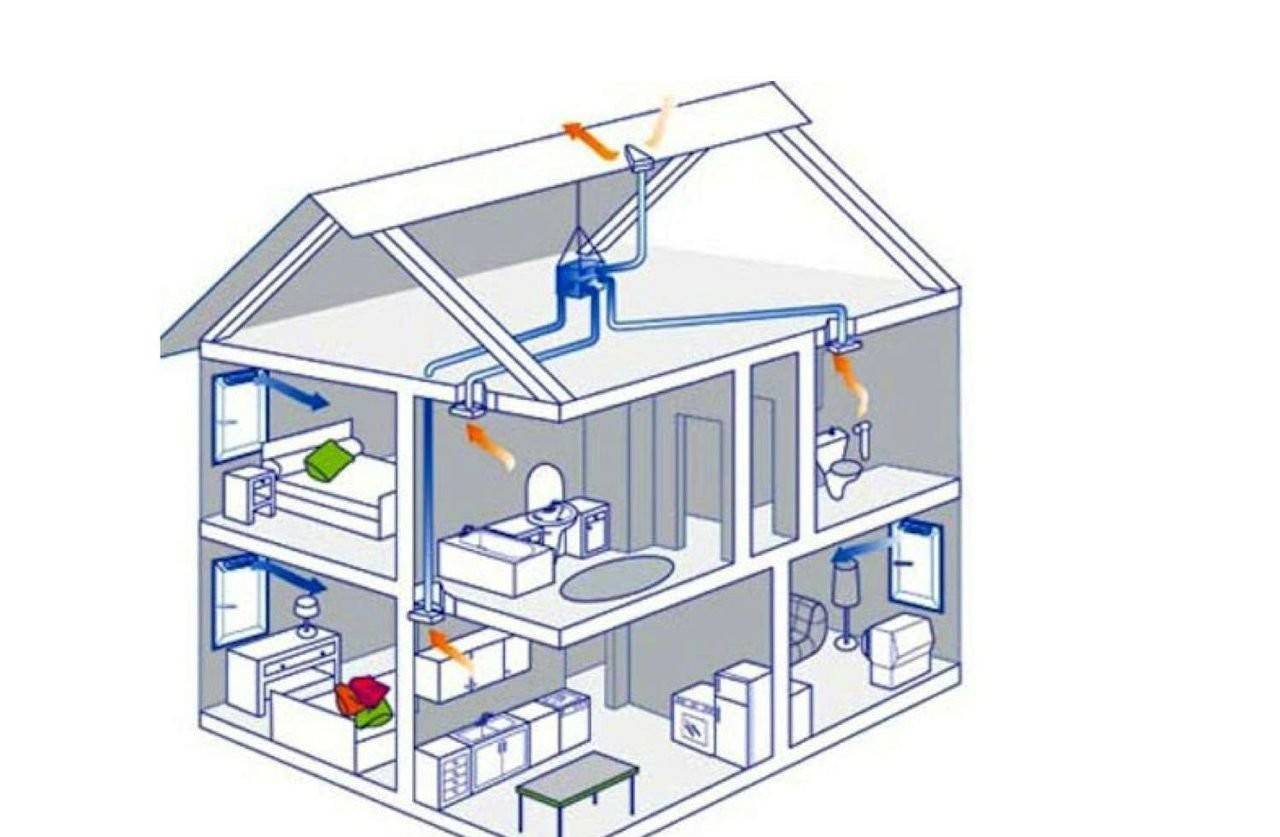

Все больше домовладельцев устанавливают приточно-вытяжную вентиляцию своими руками, оснащённую функцией рекуперации. Рекуператор — это энергосберегающий теплообменник, в котором вытяжные и приточные массы не перемешиваясь обмениваются тепловой энергией. Движение воздуха в установке происходит за счёт вентилятора. Это устройство выгодно применять в зимний период. Оно позволяет сэкономить около 50% тепла в частном доме.
Поступающие холодные воздушные массы с улицы частично нагреваются за счёт тёплого вытяжного воздуха. В сильные морозы такой способ нагрева воздуха бесполезен, целесообразнее будет включить калорифер, встроенный в систему рекуперации. Для размещения крупногабаритного оборудования выбирают чердак или цоколь.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

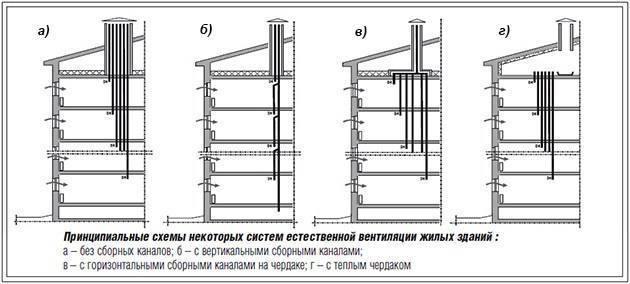

Схемы систем
Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:
Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:
Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

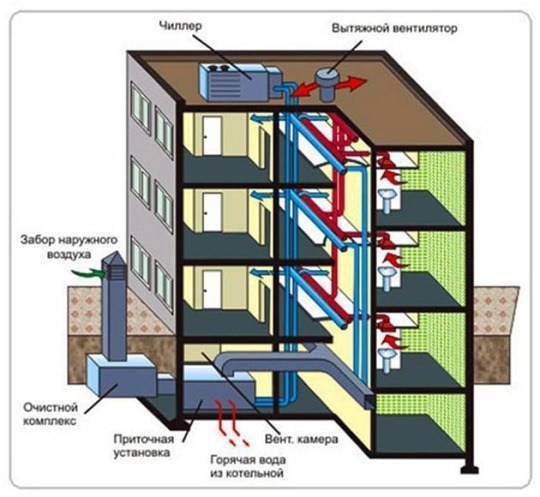

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.
Как функционирует естественная вентиляция
Принцип действия естественной вентиляции
Нужно определиться с условиями, в которых допускается применение только естественной вентиляции. Вентиляционные системы конструируют по разным схемам, однако можно выделить основные группы.
Первая группа. Установка принудительной вентиляции. Путем механического воздействия потоки воздуха вводятся в помещение и выводятся. Применяются специальные вентиляторы.
Создаются схемы вентиляции:
- приточной;
- вытяжной;
- комбинированной (с участием и вытяжки, и притока воздуха).
Установку таких систем принято поручать профессионалам, так как исполнитель должен обладать техническими навыками, уметь производить расчеты. Эти системы сложные, затратные, однако они позволяют всецело контролировать качество воздуха, что проникает в помещение.
Вторая группа. Создание естественной вентиляции. Воздушные массы циркулируют естественным путем, без искусственной подачи и принудительного вытягивания. Учитываются исключительно законы физики, и воздухопоток контролируют только естественные факторы.
Силы, влияющие на состояние естественной вентиляции
Перепад температуры. У теплого воздуха плотность меньше, чем у холодного. Масса его также меньше, он легче. Теплые потоки стремятся вверх, остается организовать для них выход из помещения. Взамен заходят потоки нового воздуха — менее нагретого.
Перепад давления. Вентиляционные каналы располагаются вертикально. Значение имеет высота поднятия этих конструкций, ведь в каналах создается перепад давления. Этот показатель не столь значительный, но всё же способствует перемещению воздушных масс.
Воздействие ветра. Сквозняки в помещении способствуют лучшей фильтрации воздуха. Однако сильный ветер может перекрывать выход отработанного воздуха из канала и даже гнать воздушный поток в обратную сторону — в помещение. Это при условии, что вентканал сконструирован с недочетами.
А еще многие домовладельцы замечали некие гулы в вентсистеме. Это открытая система, так что она снижает общий уровень звукоизоляции. Источником шума могут стать и двигающийся по дороге транспорт, и гул ветра. То есть звуки проникают и через выходной канал, и через окна.
Важно понимать. Только тогда условия проживания могут считаться комфортными, если удается оптимально сочетать следующие параметры:
- температуру воздуха;
- насыщенность его кислородом;
- относительную влажность;
- уровень шума.
Все эти показатели учитываются при выборе материалов, что способны аккумулировать тепловую энергию. Так что дома возводят:
- из кирпича;
- из шлакоблоков;
- из керамзитобетонных блоков;
- из керамических блоков;
- из газосиликатных блоков.
Чтобы такая схема функционировала нормально, потребуется правильно сконструировать приточные и вытяжные каналы. Тогда воздух станет свободно перемещался между ними.
Необходимо грамотно спланировать расположение вентиляционных каналов поступления и отведения воздуха
Поступление воздуха
Проникновение свежего воздуха в помещение происходит через:
- оконные проёмы;
- двери (если речь идет об особняке);
- заборные вентиляционные клапаны специального предназначения.
В помещении происходит нагревание воздуха за счет теплоотдачи от различных устройств, от горящего огня, от тел живых обитателей. И тогда более плотный воздух, насыщенный углекислым газом, вытесняется новыми потоками. Отработанный воздух выдавливается, а выход он находит в тех помещениях, где установлены вентиляционные отдушины.
Чтобы воздух свободно перемещался, не встречая на пути следования непреодолимых препятствий, делаются просветы между полотном двери и уровнем пола. Можно установить непосредственно в дверях сквозные окошки.
Признаки плохой работы системы вентиляции
Иногда система вентиляции работает недостаточно хорошо. Чтобы определить продуктивность работы системы, необязательно быть специалистом
Обратите внимание на следующие внешние признаки:
- образуется конденсат на окнах;
- появляется плесень на стенах;
- спертый воздух в помещении;
- запахи очень долго выветриваются;
- ощущение сырости в помещении;
- ткани, обивка мебели и постельное белье кажутся влажными;
- в квартиру проникают запахи от соседей.
Если вы стали замечать некоторые из этих явлений, значит, вентиляционная система работает некорректно. При возникновении подобных признаков в новом, недавно построенном доме необходимо полностью пересмотреть вентиляционную систему. Возможно, в проектировании вентиляции были сделаны серьезные ошибки. Их необходимо исправить, пока в доме не стали распространятся плесневые грибы из-за высокого уровня влажности.
Где располагаются вытяжные отдушины
Выходы в вентсистему обычно устанавливаются в тех помещениях, где воздух загрязняется по максимуму. Чтобы удалять запахи и избыточную влагу, не допускать их распространения по всем комнатам, требуется усиленный воздухообмен.
Воздуховоды имеют выходы через чердак на крышу. Над поверхностью кровли устанавливают оголовки вентиляционных труб. При размещении на крыше этих труб следует придерживаться особых правил.
Естественная вентиляция крайне надежна
Особые правила расположения приточных клапанов и вентотдушин
Первое правило. Приточный клапан (это может быть другой путь притока чистого воздуха) следует устанавливать в жилых помещениях любого типа:
- в столовой;
- в спальне;
- в гостиной;
- в детской;
- в холле.
Второе правило. Вентканалы, имеющие отдушины, должны подводиться:
- к ванной комнате;
- к домашней бане;
- к туалету;
- к совмещенному санузлу;
- к кухне (причем кроме вытяжки над плитой должна размещаться еще и вентиляционная отдушина);
- к сушилке, к кладовке, к гардеробной комнате, примыкающим к общей жилой зоне (когда же их отделили от кухни и коридора дверью, тогда следует устанавливать приточный клапан);
- к помещению, где установлена домашняя прачечная;
- к домашней мастерской, если работа связана с появлением дыма, разных паров, запахов клея, растворителей, мастики, пайки, сварки, окрашивания и пр.
Третье правило. В некоторых помещениях должны устанавливаться как вентотдушина, так и приточный клапан. Это может быть:
- участок, где установлено газовое отопительное устройство;
- одна из комнат жилой зоны, если от нее до ближайшего вентиляционного канала установлено свыше 2-х дверей;
- часть жилой территории, представленной в виде кухни-столовой, то есть объединяющей кухню с жилыми комнатами;
- участок, оборудованный под тренажерный (спортивный) зал.
Четвертое правило. Вентиляция второго этажа требует особого подхода, ведь воздух с первого этажа поступает вверх, и он не должен находить выход в помещения, расположенные выше. Предлагаются следующие варианты.
Во-первых, в случае отделения второго этажа от лестничной клетки систематически закрывающейся дверью, вытяжные отдушины и приточные клапаны устанавливаются обычным способом.
Во-вторых, второй этаж не отделяется от первого дверями. Тогда в каждом помещении должен присутствовать канал притока свежего воздуха и вентотдушина. Причем вне зависимости от предназначения этих помещений.
А еще вентотдушины и приточные окна должны присутствовать:
- в цокольных помещениях;
- в помещениях, где на первом этаже имеется пространство под деревянным полом (на лагах).
Пятое правило. Отдельно конструируется вентиляция подвальных помещений. Нужно учитывать, что воздух естественным путем может не поступать вниз. Также из-за отсутствия нормального притока он не всегда эффективно выходит из такого помещения. В результате в подвалах скапливаются пары опасных газов, отмечается высокий уровень влажности. Тогда требуется вводить искусственную вентиляцию.
