Технология сборки СИП-панелей

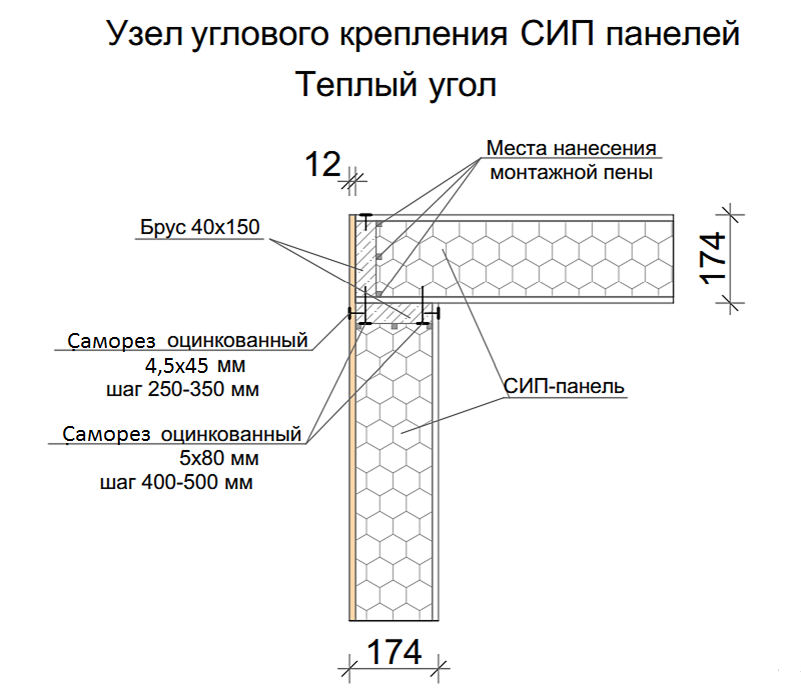

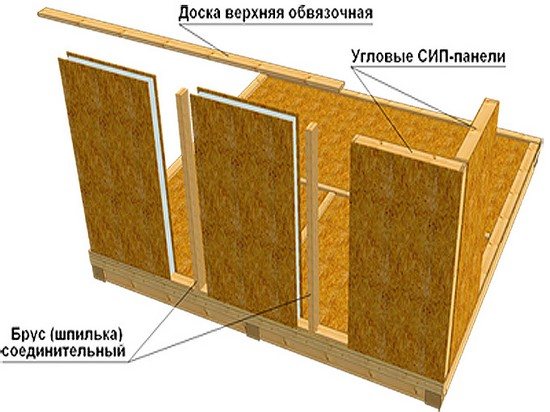

Соединение СИП-панелей между собой осуществляется посредством вклеивания на полиуретановой монтажной пене бруса, равномерно входящего в их пазы. Крепление панелей к платформе пола или перекрытия также осуществляется по системе шип – паз, при этом роль шипа выполняют доски нижней и верхней обвязки соответствующих размеров.
Нижнюю доску также называют установочной. Ее толщина может быть от 25 мм до 40 мм. Угловые соединения осуществляются по такому же принципу, только установочная доска крепится к вертикальной панели.
Как правило, ее толщина составляет половину толщины соединительного бруса. Фиксация деталей на швах чаще всего выполняется при помощи саморезов по дереву, реже – гвоздезабивным пистолетом. Конструкция СИП-панельного дома настолько прочна, что для нижней и верхней обвязки, а также угловых соединений достаточно доски толщиной 25мм.
Если вы решитесь на изготовление СИП-панелей своими руками, а мы попытались довести до вас, что это не настолько сложно, то надеемся, что панели вы будете делать конкретных размеров и конфигурации, с готовыми соединительными узлами и дополнительная подрезка на участке вам не понадобится. Но, коли вы посчитаете более выгодным купить готовые панели от производителя, рекомендуем заказать ему их порезку под ваш проект. Многие фирмы продают именно домокомплекты.
Для самостоятельного раскроя стандартных СИП-панелей вам понадобится как минимум большая болгарка с 230-мм дисками, либо такая же ручная дисковая пила, длинный тонкий острый нож для дорезки и несложное приспособление для вырезания пенопласта с нихромовой струной (см. фото ниже). Пенополистирол вырезается чуть больше, чем на половину толщины соединительного бруса.
Крыша
Монтаж сэндвич-панелей
Огромнейшим запасом прочности обладают двухэтажные коттеджи, построенные из SIP-панелей. Добавление третьего и других этажей обычно не влияет на этот показатель. Внешняя отделка дома из СИП панелей может быть абсолютно любой. При этом такая дополнительная прочность достигается без дополнительных затрат. Можно сказать, что это конструктивная особенность данной конкретной технологии.
Иногда технологию из этой групп называют бескаркасной, чтобы подчеркнуть роль панелей в качестве несущих элементов. В этом тоже нет никакой ошибки. Для таких конструкций необязательно присутствие наружного, внутреннего каркаса. Для соединения главных элементов во многих ситуациях используют специальные термовставки либо шпонки из OSB-3.
Монтаж сэндвич-панелей, видео:
В большинстве случаев несущая конструкция дома собирается именно из панелей. Это касается крыши, перекрытия и стен. Но производство сип панелей позволяет применять их как в качестве утеплителей для ограждающих конструкций, так и для обустройства внутренних перегородок. Силовой каркас тоже нередко обшивается этим материалом.
Если речь идёт об индивидуальном строительстве, то при устройстве перекрытий и крыш часто применяют специальный опорный каркас. Прогонами называются несущие балки, на которые опираются панели в разных частях дома.
Можно сказать, что в таких домах часто совместно используют как классические варианты, так и современные решения.
По материалу стен принято классифицировать каркасные дома в нашей стране. Например, классические стропильные крыши присутствуют практически у всех кирпичных домов. Это значит, что они будут деревянно-каркасными. Чтобы было проще, следует называть «канадскими» дома, где стены полностью состоят именно из SIP-панелей. Ведь именно при использовании их в стенах, проявляется большая часть достоинств материала.
Вас заинтересует эта статья – Строительство каркасных домов, отзывы жильцов.
Кроме того, стоит отметить и свойства теплоизоляции, которые позволяют применять его даже в строительстве чердачного или нулевого перекрытия в крыше. Внутренняя отделка дома из СИП панелей никогда не доставит проблем.
Технология SIP — это не альтернатива традиционным каркасам, а их расширение. Если грамотно использовать эту технологию, то характеристики дома в значительной мере улучшаются.
Cтроительство домов из сип панелей, видео:
https://youtube.com/watch?v=XzCyQMCPbKg
Перечислим основные преимущества:
- Абсолютная безопасность для окружающей среды. Решив построить дом из сип панелей своими руками, его владельцы защитят и своё здоровье.
- Чрезвычайная прочность конструкции.
- Неприхотливость в обслуживании, надёжность.
- Не нужны кондиционеры, мощные системы отопления.
- Сам дом медленно остывает, но быстро прогревается.
- И в жару, и в стужу внутри будет максимально комфортно.
- Окружающий ландшафт изменяется в минимальном объёме.
- Строительство можно проводить в любое время года.
- Брак сводится к минимуму, оборудование для производства сип панелей используется только заводское.
- Не нужно использовать специальную технику, всё собирается очень быстро и просто.
- Вполне можно поставить винтовой фундамент, на это максимум уходит один день.
- Вес дома очень маленький.
- Сразу после сборки можно начинать отделочные работы, усадки материал не даёт.
- Коробка дома готовится всего за одну — две недели. Сроки строительства минимальны.
- Минимальными являются и общие расходы на такое строительство.
- На отоплении можно сэкономить в несколько раз больше, чем при использовании других материалов и решений.

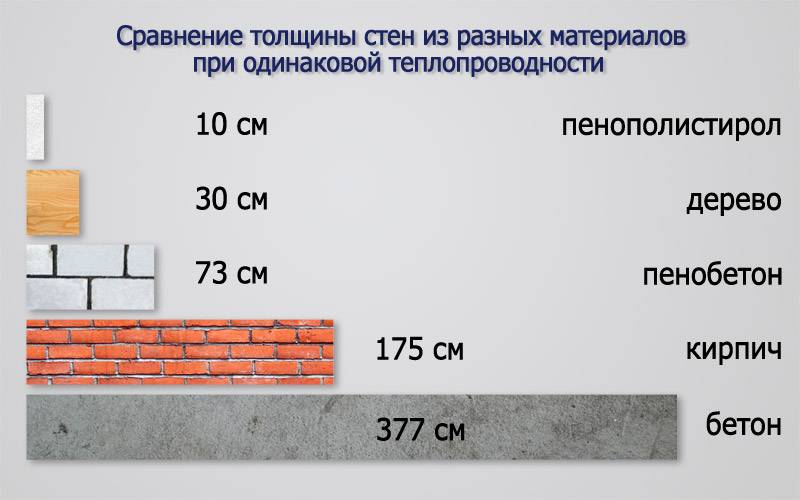

- Теплозащита по-настоящему уникальна. И сам дом выходит в полтора раза дешевле, чем другие разновидности.
Относительно нашей страны можно сказать, что материалом стен всегда определялось общее качество дома. Традиционными вариантами для создания качественных конструкций всегда считались дерево и камень.
Сип-панели своими руками: пошаговый инструктаж
Производственный цикл создания сип панелей достаточно прост. Некоторые умельцы изготавливают небольшие партии стройматериалов в домашних условиях.
Полезное: Правильная пароизоляция в каркасном доме
Подготовка материалов и инструментов
Перед тем, как сделать сип панели, необходимо запастись оборудованием и правильно подобрать материал.
Рекомендации по выбору комплектующих элементов:
- ОСП. Для наружного слоя плит подойдет OSB-3 – материал предназначен для эксплуатации во влажной среде. Лучше выбирать древесные полотна у известных производителей, чтобы обезопасить себя от покупки плит низкого качества. В сертификате должен быть указан тип клея – именно он определяет экологичность товара.
- Утеплитель. Подойдет пенополистирол марок С-25-35.
- Клей. Необходимо выбирать состав с высоким показателем влагостойкости и широким рабочим температурным диапазоном. Рекомендованные составы: Клейберит, TOP-UR (15-40), Macroplast UR 7228/7229.
Перечисленные составы не имеют летучих соединений, опасных для здоровья. Они используются именно для производства сип панелей, отличаются хорошей адгезионной прочностью, технологичной вязкостью.
Необходимое оборудование и инструменты для изготовления сип панелей своими руками:
- пресс или вакуумный насос, обеспечивающий откачку воздуха;
- терморезак – трубчатый электронагреватель необходим для нарезки изделий, плавления утеплителя;
- широкий стол для раскладки деталей;
- резиновый зубчатый шпатель или распылитель для нанесения клея.
Порядок сборки панелей
Технологию изготовления сип панели своими руками можно разбить на несколько основных этапов:
- Укладка листов. Первую плиту выложить на стол.
- Нанесение клея. Равномерно распределить по поверхности клей, ориентировочный расход – 150-200 г/кв. м листа. После обработки составом надо подождать 10 минут.
- Укладка утеплителя. На плиту положить пенополистирол и хорошо разровнять. Оттягивать процесс размещения утеплителя нельзя, так как клей может начать застывать и качество готового изделия может ухудшиться – панель потеряет прочность.
- Нанесение клея. Пенополистирол обработать клеем и прижать к нему второй лист ОСП.
- Прессовка. Собранную плиту отправить под пресс.
Полезное: Как построить садовый домик своими руками

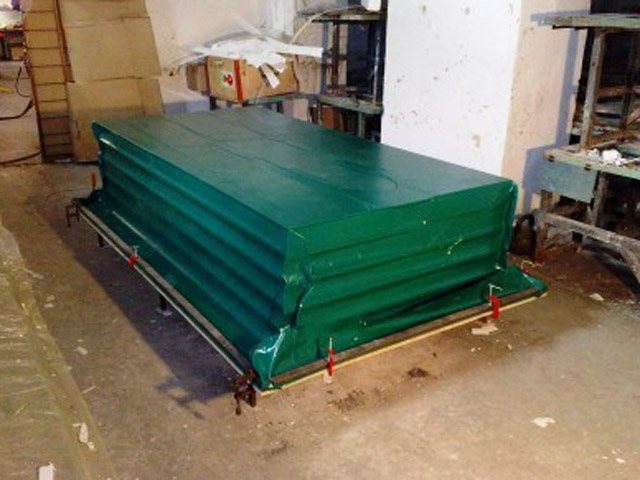

Если пресса нет, то прибегают к методике вакуумного прессования:
- Изготовить 5-7 панелей – каждое последующее изделие собирают на предыдущем.
- Стопку накрыть тентовым материалом.
- Сделать из ткани герметичный чехол, проклеив края быстросхватывающимся клеем – подойдет состав Космофен.
- Вакуумным насосом откачать воздух из чехла.
- Панели выдержать в безвоздушном пространстве около часа.
При таком методе на каждую плиту воздействует давление порядка одной тонны. После процесса вакуумного прессования тентовый материал снять и оставить панели на сутки в горизонтальном положении.
Техника безопасности
Производственные работы сопряжены с определенным риском. В процессе сборки сип панелей необходимо придерживаться следующих правил безопасности:
- работы выполняют в хорошо освещенном и вентилируемом помещении;
- исполнитель должен использовать средства индивидуальной защиты: спецодежду с длинным рукавом, перчатки, очки;
- при использовании распылителя для нанесения клея необходимо надевать респиратор.
Соблюдение техники безопасности при производстве

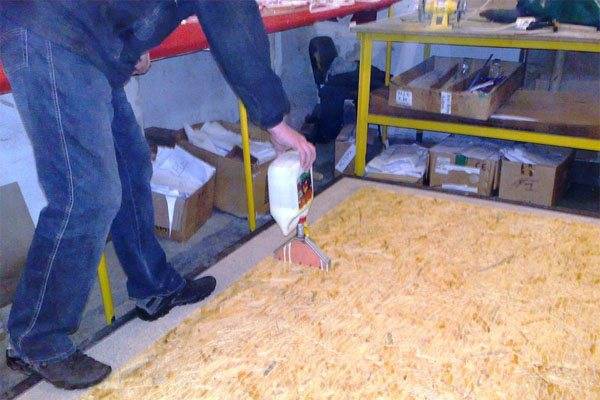

Нанесение клея на основание для приклеивания утеплителя Как и в любом производственном процессе, техника безопасности при производстве сэндвич-панелей играет немаловажную и далеко не последнюю роль. Так, все работы должны проводиться в просторном хорошо освещенном и вентилируемом помещении. Все работы с сэндвич-панелями производятся в специальной одежде с длинными рукавами, руки защищаются перчатками, глаза, при необходимости, защитными очками.
Насколько выгодно ручное производство панелей?
Ручное производство подразумевает собой следующие статьи расходов:
Клей;
Листы OSB-3;
Пенополистирол;
Вакуумный насос для откачки воздуха; Так, на примере 100 панелей, нам понадобится: 200 листов OSB-3 по 500 р. каждый – 100 тыс. р.; из расхода 2 кг. клея (средняя цена за кг. 150 р.) на лист – около 40 тыс. р; вакуумный насос – 15 тыс. р; пенополистирол из расхода 0,5 куб. м. на панель – 90 тыс. р. По сравнению с промышленными панелями ручное производство позволяет сэкономить не менее 100 тыс
рублей, что в нынешних условиях немаловажно. Себестоимость плиты получается 1300 рублей за метр квадратный
А вообще, зависит цена от толщины плиты.

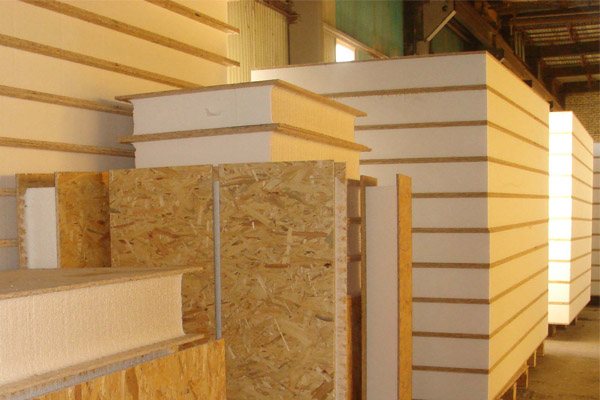

Готовые панели отлеживаются после производства
Плюсы использования сип панелей
На что сразу следует обратить внимание
Еще на этапе выбора размеров будущего дома проявляется первая особенность его конструкционных элементов. Ведь для того, чтобы минимизировать отходы стройматериалов, необходимо учесть стандартную ширину СИП панели – 1,25 м. Если разработка проекта дома была заказан в профильной организации, то в плане сооружения также будут заложены дилатационные зазоры. Это допуски по 3 мм, которые специально оставляют в месте стыка двух панелей. Однако, как показывает опыт, плиты OSB-3, из которых состоит обшивка СИП-панелей, могут иметь довольно значительные отклонения в стандартных размерах. Так, в соответствии с нормативами допустимая погрешность составляет +/- 3 мм на погонный метр. Кроме того, СПИ панели из разных партий могут также значительно отличаться линейными размерам, до 5 мм. Это приводит к тому, что например, одну из 8 панелей, составляющих на плане стену длиной 10 м, придется обрезать на месте монтажа. Можно, напротив, получить зазор в 20-30 мм, который уже устраняется заполнением полиуретановой пеной.
Производство СИП-панелей
Сборка стен первого этажа
Причина актуальности плит

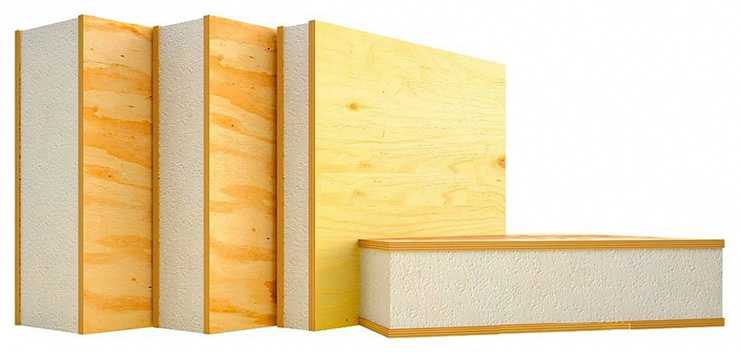

Описываемые изделия отличаются особенной конструкцией, в частности, это пенополистироловое основание, с двух сторон покрытое ориентированно-стружечными плитами (ОСП). Для надежного скрепления всех слоев используется полиуретановый клей однокомпонентного типа. Плиты собираются по специальной методике, между собой они закрепляются посредством замковой системы «шип-паз».
Данные плиты имеют массу плюсов
Здания, которые выстраиваются из таких материалов, имеют ряд преимуществ. Главное — это их малый удельный вес, благодаря чему значительно снижается нагрузка, оказываемая на грунтовую основу, а также требования, предъявляемые к фундаменту. Неоспоримый плюс жилых объектов, возведенных по описываемой технологии, заключается в их долговечности (эксплуатационный срок в несколько десятков лет) и надежности. Нагрузки, выдерживаемые многослойными панелями:
- в поперечном направлении — до 2 т;
- в продольном направлении — до 10 т.
Более того, постройки из СИП-полотен выстраиваются за более короткое время в сравнении с кирпичными и блочными аналогами. Полностью завершенный дом получается за 3-5 месяцев
Успех таких строений заключается в их высоких теплоизоляционных и звукоизоляционных свойствах, абсолютной экологичности и безопасности, что также является немаловажной составляющей успеха современной строительной технологии
В этом видео вы узнаете о SIP панелях:
Перечень материалов
Дом прослужит много лет и не создаст проблем в обслуживании, если он выстроен правильно и из качественных, надежных материалов. Производство сэндвич-панелей требует подготовки следующих приспособлений:
- предварительно подсчитанное количество ориентированно-стружечных плит;
- деревянные брусья;
- надежный теплоизолятор, например, пенополистирол;
- специальный клеящий состав из полиуретана.
Что касается подготовленных специальным способом плит, они изготавливаются посредством прессования с последующей обработкой смолами и воздействием высоких температур из деревянной стружки. Длина последней равняется 1,5 см, ширина — 0,6 мм, при этом толщина готовой панели составляет 10-12 мм. Стандартная процедура предполагает укладку трех слоев щепы перпендикулярно друг другу. Готовый к использованию материал без особых усилий распиливается, просверливается, соединяется специальными крепежными приспособлениями.

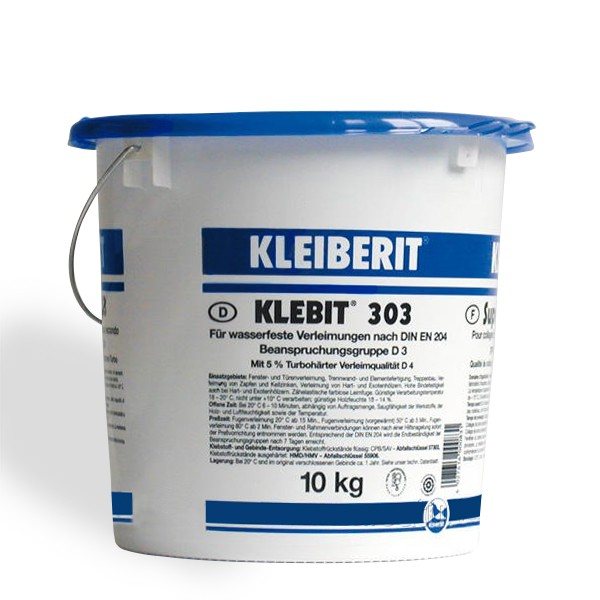

Из клеевых наполнителей рекомендуются следующие составы:
- Macroplast 7228;
- Macroplast UR 7228;
- ТОП-УР 15;
- Клейберит 502.8.
Такие вещества обладают высокими показателями влагостойкости, температурный диапазон применения варьируется от -40 до +50 градусов. Более того, клеевые составы соответствуют по длительности эксплуатации изготавливаемым плитам, полностью экологичны и безопасны для здоровья человека.
Необходимые инструменты
В качестве рабочей поверхности используется ровный стол, размеры которого превышают параметры производимых листов OSB. Клей равномерно наносится с помощью строительного распылителя, который заменяется самодельным приспособлением из небольшой емкости и резинового зубчатого шпателя. В процессе работы понадобится специальный станок для опрессовки панелей. Его оптимальной заменой станет обычный пресс, вакуумный мощный насос, который при незначительных усилиях обеспечивает необходимый результат. Из дополнительных инструментов понадобится терморезак, термонож.
Используемые для производства материалы и инструменты
OSB-3 представляет собой плиты толщиной 1-1,2 см
Чтобы сделать СИП панели своими руками, вам понадобятся следующие материалы:
- OSB-3 – это ориентированно-стружечные плиты;
- брус (он понадобится для возведения каркаса дома, а не для изготовления стеновых плит);
- однокомпонентный клеевой состав на базе полиуретана;
- пенополистирол или любой другой теплоизоляционный материал.
OSB-3 представляет собой плиты толщиной 1-1,2 см. Они изготавливаются в процессе прессования стружки, размеры которой не превышают в длину 1,5 см, а в диаметре – 0,6 мм. Материал смешивается со специальными смолами и прессуется под высокими температурами. Стружка прессуется в несколько слоёв, при этом направление волокон во всех слоях прямо перпендикулярное друг другу. ОСП легко поддаются обработке, в них надёжно фиксируются любые крепёжные элементы.
Для изготовления сэндвич-панелей лучше использовать пенополистирол марки С-25-35. Этот материал делается из вспененного полистирола. В его составе содержится 95 % углекислого газа. Удельный вес этого материала небольшой, а стоимость вполне приемлема.
Для изготовления сэндвич-панелей лучше использовать пенополистирол марки С-25-35
Чтобы построить свой дом из собственноручно изготовленных сэндвич-плит, вам понадобится один из следующих клеевых составов:
- Топ-ур модификации 15;
- Клейберит марки 502.8;
- Macroplast серии UR 7228;
- Macroplast серии UR 7229.
К используемым клеевым составам предъявляются следующие требования:
- Они должны обладать достаточной степенью влагостойкости.
- Клей можно применять в диапазоне температур от -40°С до +50°С.
- Не менее важна безвредность и отсутствие токсичности используемого клея для человека и окружающей среды.
- Клеевое соединение должно получаться довольно надёжным и долговечным, чтобы соответствовать заявленному сроку эксплуатации дома.
Помимо этого вам пригодятся следующие инструменты:
Для изготовления панелей лучше подготовить рабочую поверхность, например, стол, размеры которого немного больше, чем габариты одного ориентированно-стружечного листа. Для нанесения клеевого состава можно использовать распылитель, кисть или зубчатый шпатель

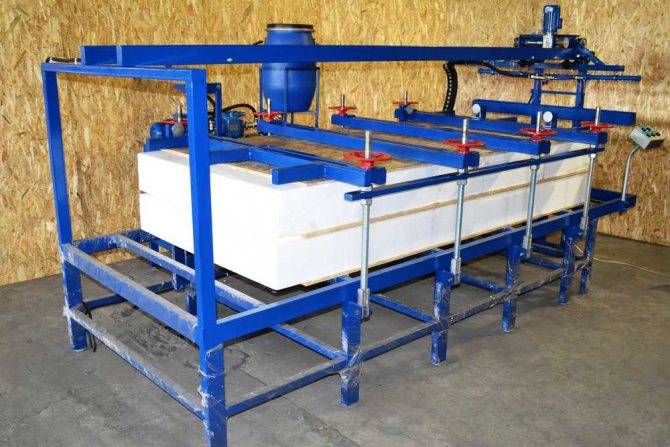

Самое важное оборудование – станок для прессования плит. Вместо него можно использовать обычный пресс или мощное вакуумное насосное оборудование. Также вам понадобится терморезка или термонож

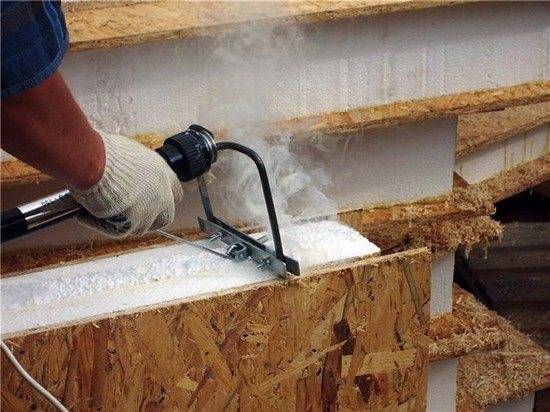

Также вам понадобится терморезка или термонож
Данные изделия имеют специальный ТЭН, который нагревается от электрической сети. Изделие понадобится для нарезки теплоизоляционного материала на отдельные части.
- Сип
- Как расшифровывается кабель сип: его виды и особенности
- Облицовочные панели для фасада
- Строительство зданий из сэндвич-панелей
- Устройство и применение сэндвич панелей
- Потолок в ванной из пластиковых панелей: монтаж каркаса, панелей и светильников
- Декоративные 3д панели для стен в интерьере дома
- Подходят ли панели мдф для потолка
- Плюсы и минусы канадской технологии строительства домов
- Бюджетная отделка дома из сип-панелей и фасада из оsb
- Клей для пластика: обзор водостойких и термостойких средств
- Интересные идеи отделки туалета пластиковыми панелями
- Размеры и стоимость потолочных пвх панелей из пластика
- Быстровозводимый дом: обзор технологии строительства из крупноформатных панелей
- Как сделать пластиковый потолок: делаем монтаж потолка по инструкции из пластиковых панелей
- Утепление стен пенопластом своими руками — подробная инструкция
- Дом из сип панелей отзывы
- Потолок на кухне: функции и составляющая красоты. какой потолок лучше?
- Стоит ли заменять обои краской в квартире: чем покрасить, можно ли выполнить работы своими руками, и какую краску выбрать на стену
- Инструкция по монтажу цокольного сайдинга деке-р
- Как клеить стеклохолст правильно?
- Как крепить панели пвх к потолку
- Металлическая обрешетка
- Плюсы звукоизоляции потолка пробковым покрытием и способы укладки
- Панели пвх для ванной комнаты: плюсы и минусы, особенности выбора, дизайн
С этим читают
- Сип
- Как расшифровывается кабель сип: его виды и особенности
- Облицовочные панели для фасада
- Строительство зданий из сэндвич-панелей
- Устройство и применение сэндвич панелей
- Потолок в ванной из пластиковых панелей: монтаж каркаса, панелей и светильников
- Декоративные 3д панели для стен в интерьере дома
- Подходят ли панели мдф для потолка
- Плюсы и минусы канадской технологии строительства домов
- Бюджетная отделка дома из сип-панелей и фасада из оsb
Изготовление СИП-панелей своими руками
Резать пенопласт лучше всего нихромовой струной, на которую вы должны подать постоянный ток от регулируемого трансформатора (параметры подбираются в зависимости от длины и толщины проволоки). В его роли может выступать зарядное автомобильное устройство или сварочный аппарат.
При изготовлении СИП-панелей применяется однокомпонентный полиуретановый клей. На стандартном оборудовании его нанесение производится 4-мя десятками форсунок для большей равномерности распределения. Сам процесс склеивания осуществляется под давлением. Для этого используют либо вакуумные, либо механические прессы. Количество заготовок панелей в стопке и количество склеиваемых стопок зависит от параметров пресса.
В домашних условиях не составляет труда изготовить СИП-панель своими руками. Изо всей цепочки технологии необходимо выделить для объяснения лишь один процесс – нанесение клея и подсказать параметры прессования. Остальное не представляет сложности в исполнении, а думающий человек еще и создаст пару приспособлений для взаимного позиционирования составляющих панели.
Так вот по нанесению клея. Выбираете практически любой полиуретановый баллонный клей для пенополистирола (лучше известный), берете краскораспылитель с верхним расположением бачка и дюзой 2,5 мм. От старого профессионального пистолета для монтажной пены откручиваете узел для присоединения баллонов с шариковым клапаном. Сразу убедитесь, чтобы он исправно работал или прочистите его специальной жидкостью для промывки. Изготовьте несложный переходник с соответствующими резьбами и соедините вместе. Подключайте к компрессору и получайте равномерный регулируемый по толщине слой клея (или пены)
Справедливости ради нужно сказать, что обычная профессиональная монтажная пена будет работать не хуже клея, но потребует от вас несколько большей сноровки. Пазы в СИП-панелях делают глубиной от 25 до 40 мм, при этом нижние и верхние обвязочные доски будут иметь именно такую толщину, а соединительные брусы – в два раза толще.
Поместите полученный сэндвич под равномерно распределенный груз из расчета 15 — 20 кг/м2 и оставьте на пару часов. В стандартной панели площадь 3,11 кв.м. Грузом может выступить несколько деревянных балок. По мере изготовления панелей, добавляйте их в стопку, перемещая груз на верхнюю – вновь изготовленную. Главное при укладке не сместите листы. Подсказка: нарежьте 6 кусочков доски соответствующей ширины и используйте их во время сборки как шаблоны, соединяя саморезами.
Полноценно использовать ваши СИП-панели можно будет на следующий день.

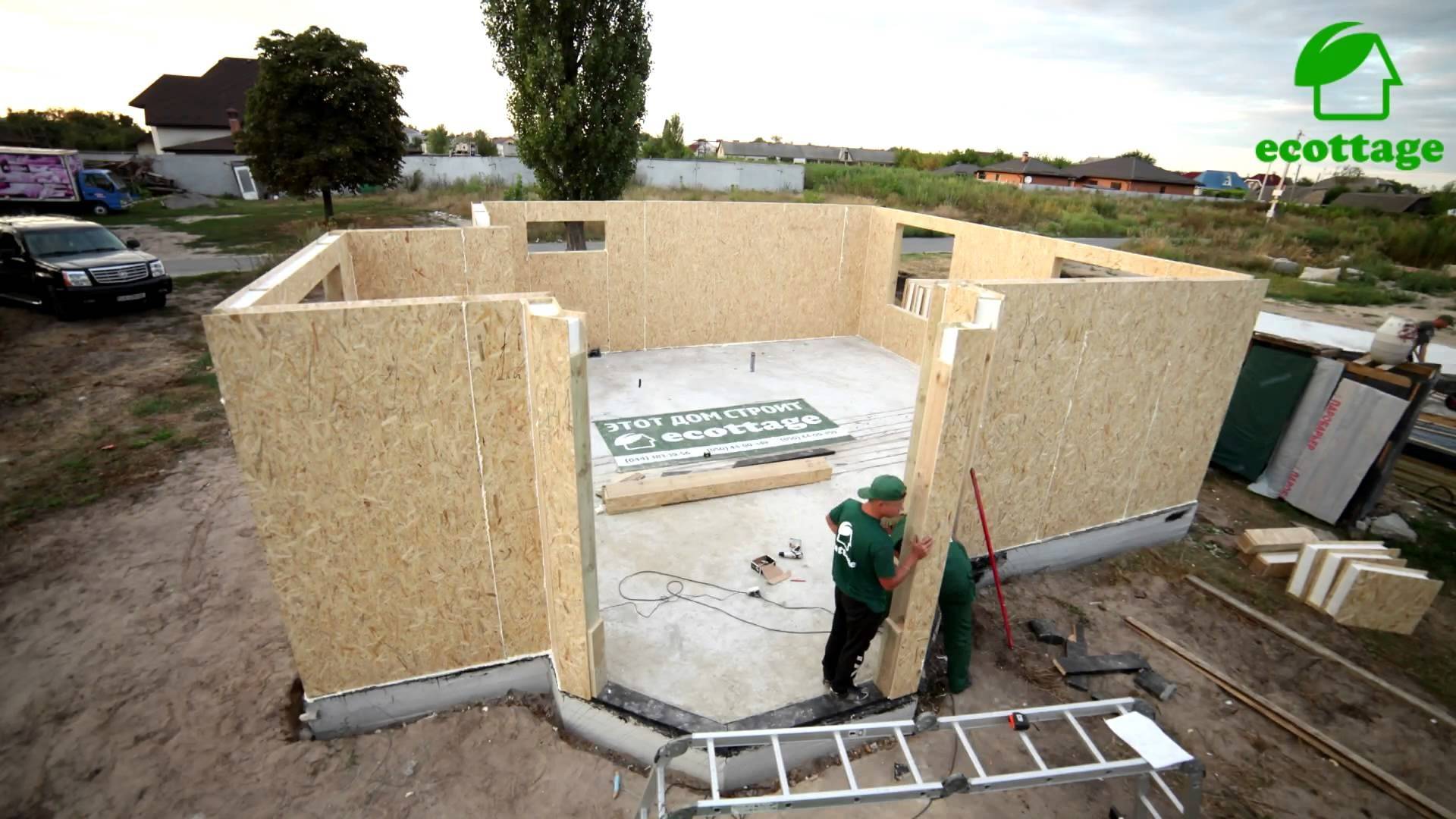

Возведение стен из SIP-панелей
Процесс возведения стен из СИП панелейСтроительство дома из панелей. Собрали одну стену
При возведении стен нужно тщательно пойти к выбору исходного материала, ведь от его качества во многом зависит и качество будущего жилища. Лучшим вариантом для наружных работ будет брус диаметром в 15 см. Что касается высоты, здесь минимум 1,5 м. Для внутренней части подойдёт 10 * 15 см. Это приемлемые размеры, которые помогут сэкономить на расходном материале, позволят минимизировать количество швов и стыков и добиться идеальной гладкости будущих стен. Собрать стены непросто, нужен опыт.
Перед укладкой бруса в венцы, все материалы нужно подогнать в соответствии с высотой и придать им нужную форму. Для угловых соединений лучше использовать метод «в полдерева» или «в привязке с коренным шипом». Соединения наружных частей лучше выполнять врубкой или на шпонах. А внутренние участки как стыков, так и углов лучше соединять половинным срубом.
Начинать, непосредственный монтаж нужно с укладки в фундамент венцового бруса, обработанного антисептическим средством.
Преимущества и недостатки использования утепленных плит
Сип панели очень востребованы для возведения каркасных домов. Высокий спрос на стройматериалы обусловлен рядом значимых плюсов:
- незначительная нагрузка на фундамент благодаря малому удельному весу;
- повышенные звуко- и теплоизоляционные показатели;
- экологическая безопасность – при горении не выделяют токсичных веществ;
- прочность возводимых домов – панели выдерживают вертикальные нагрузки до 10 т, поперечные – до 2 т;
- долговечность эксплуатации – средний показатель службы сип панелей составляет порядка 50 лет.
Как и любой стройматериал, утепленные плиты имеют некоторые недостатки:
горючесть – при сооружении дома особое внимание уделяют обустройству электропроводки;
вероятность порчи грызунами – риски существуют, если при монтаже панелей оставить щели между панелями; необходимость внешней и внутренней отделки стен; плохая паропропускная способность стеновых панелей – в доме необходимо обустраивать приточно-вытяжную вентиляцию
