Особенность основания из асбестовых труб
Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.
Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.
Среди таких грунтов:
- Суглинки.
- Глинистые.
- Влагонасыщенные.

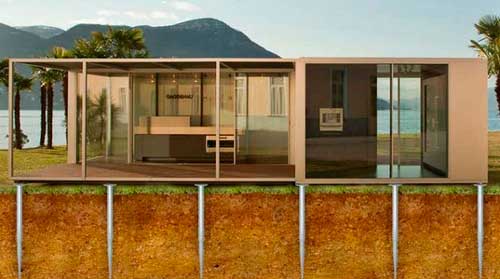

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

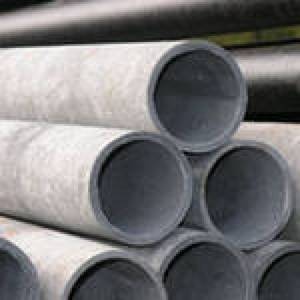

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.
Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.
Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.
Преимущества и недостатки
Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.
Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.
Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.
Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.
Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.
Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.
Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

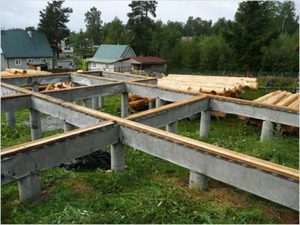

Ростверк или каркас: что использовать
Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента
Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас
Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью
Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.
Схема устройства фундамента
Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:
- Столбы размещаются с небольшим выступом над почвой или вровень.
- Опоры оснащаются ростверком.
- Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.
Источники
- https://InfoTruby.ru/primenenie/fundament-iz-asbestovyh-trub
- https://pobetony.ru/stroitelstvo/fundament-iz-trub-asbestocementnyh/
- https://OsnovaPodDom.ru/vidy-fundamentov/stolbchatyj-fundament/iz-asbestotsementnyh-trub
- https://1beton.info/maloetazhnoe/fundament/iz-asbestotsementnyh-trub
Во сколько обходится трубный фундамент?

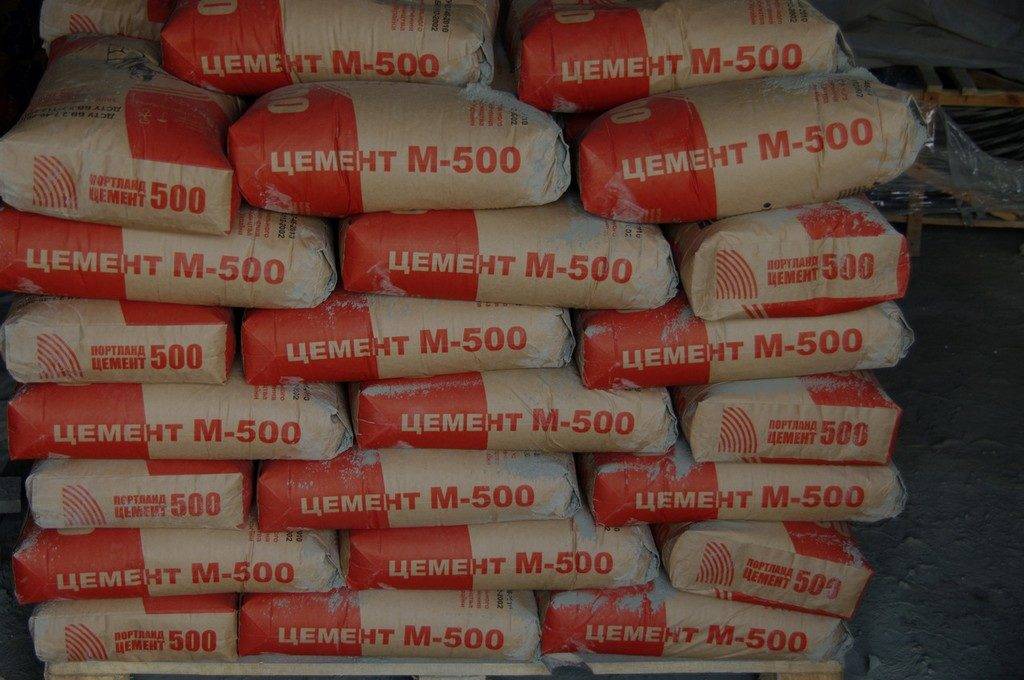

Основой каждого типа фундамента является цемент. Небольшим строениям подойдет бюджетная марка М400, более масштабным сооружениям стоит выбирать цемент не меньше М500. Также необходимо закупить песок и щебень – количество материалов зависит от некоторых показателей:
- размеры будущего фундамента;
- глубины и диаметра скважин;
- разновидности труб;
- арматуры и ее диаметра.
Самыми выгодными считаются трубы из пластика. Помимо их невысокой себестоимости, можно сэкономить на транспортировке без привлечения грузового транспорта. Асбестовые трубы обойдутся в два раза дороже. Отметим, будет выгодней заказать длинные трубы и уже затем распилить их на части необходимой длины. К их стоимости следует добавить цену арматуры.

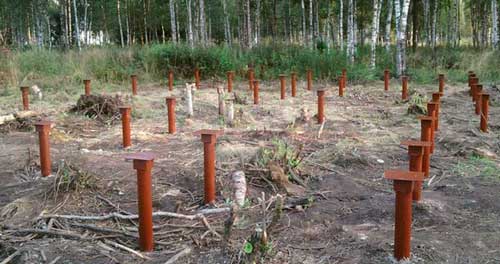

Металлические трубы являются одними из самых дорогих, но в то же время и самых надежных. Их стоимость колеблется в зависимости от диаметра и толщины стенки. Хоть в данном случае нет необходимости закупать арматуру, придется потратиться на антикоррозийные средства. Сэкономить можно, заказав трубы, уже обработанные и устойчивые к агрессивной среде и повышенной влажности. Также могут подойти б/у трубы.
Как создать подобный фундамент?
Для чего?
Определение глубины заложения столбчатого фундамента
Глубину заложения столбчатого фундамента следует выбирать исходя из глубины промерзания грунта на участке. Вполне достаточно будет заглубить основание фундамента на 15 сантиметров ниже расчетной глубины промерзания грунта.Глубина промерзания по основным регионам указана в таблице ниже:
| Регионы | Средняя глубина промерзания грунта, см |
Воркута, Сургут, Нижневартовск, Салехард | 240 |
Омск, Новосибирск | 220 |
Тобольск, Петропавловск | 210 |
Курган, Кустанай | 200 |
Екатеринбург, Челябинск, Пермь | 190 |
Сыктывкар, Уфа, Актюбинск, Оренбург | 180 |
Киров, Ижевск, Казань, Ульяновск | 170 |
Самара, Уральск | 160 |
Вологда, Кострома, Пенза, Саратов | 150 |
Воронеж, Тверь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль | 140 |
Волгоград, Курск, Смоленск | 120 |
Псков, Астрахань | 110 |
Белгород, Курск, Калининград | 100 |
Ростов | 90 |
Краснодар | 80 |
Нальчик, Ставрополь | 60 |
Кроме того, выбирая глубину заложения, следует помнить, что в таблице приведены максимальные значения промерзания грунтов в данных регионах при отсутствии снежного покрова. Если грунт будет укрыт снегом, то глубина промерзания значительно уменьшится.
Кроме глубины промерзания для выбора отметки заложения фундамента следует ориентироваться на уровень грунтовых вод в зимний период, чтобы избежать пучения в результате промерзания влаги, находящейся в грунте. В приведенной ниже таблице приведены рекомендации по заглублению фундамента в зависимости от уровня грунтовых вод:
Глубина заложения фундамента с учетом условий возможности пучения грунтов при промерзании | ||
Вид грунтов | Расстояние от поверхности планировки до уровня грунтовых вод в период промерзания грунтов | Глубина заложения фундамента от поверхности планировки |
1. Скальные и крупнообломочные грунты, а также пески гравелистые, крупные и средней крупности | Любое | Не зависит от расчетной глубины промерзания |
2. Пески мелкие и пылеватые, а также супеси твердой консистенции | Превышает расчетную глубину промерзания на 2 м и более | То же |
3. Пески мелкие и пылеватые, супеси независимо от их консистенции | Менее расчетной глубины промерзания или превышает ее менее чем на 2 м | Не менее расчетной глубины промерзания |
4. Супеси пластичной и текучей консистенции | Любое | То же |
5. Суглинки и глины с твердой консистенцией | Превышает расчетную глубину промерзания на 2 м и более | Не зависит от расчетной глубины промерзания |
6. Суглинки и глины мягкопластичной консистенции | То же | Может назначаться менее расчетной глубины промерзания при условии защиты грунтов основания от увлажнения поверхностными водами, а также от промерзания в период строительства и эксплуатации |
7. Суглинки и глины текучепластичной и текучей консистенции | Любое | Не менее расчетной глубины промерзания |
8. Суглинки и глины независимо от их консистенции | Менее расчетной глубины промерзания или превышает ее менее чем на 2 м | То же |
Глубина выбираемого под строительство каждого столбика грунта будет больше определенного по таблице значения промерзания еще на 20-30 см – то есть на толщину слоя песчаной подушки под фундаментом.Таким образом, для строительства столбчатого фундамента с использованием асбестоцементных труб диаметром 200 мм, к примеру, при глубине промерзания 1 метр нам потребуется выкопать или пробурить ямы глубиной 1,15 м (1 м – глубина промерзания, 15 см – заглубление ниже глубины промерзания) и плюс 20-30 см на песчаную подготовку. Итого – 1,35-1,45 м.Трубы будут торчать из земли на 40 см, поэтому длина каждой трубы будет 1,15 м (глубина промерзания плюс 15 см) и еще 40 см, то есть 1,55 м.До нужной длины трубы обрезаются болгаркой.

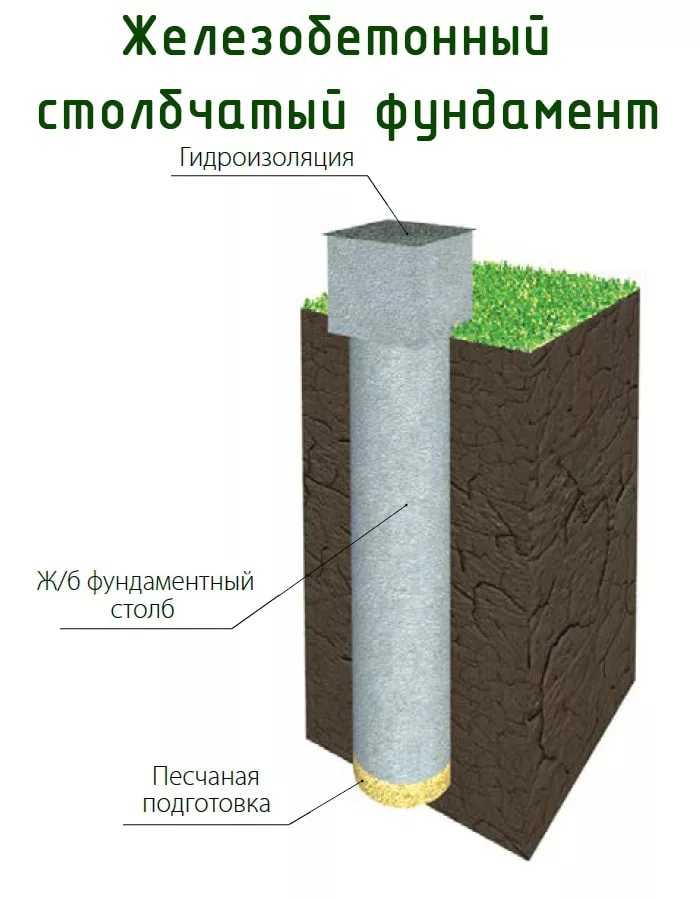

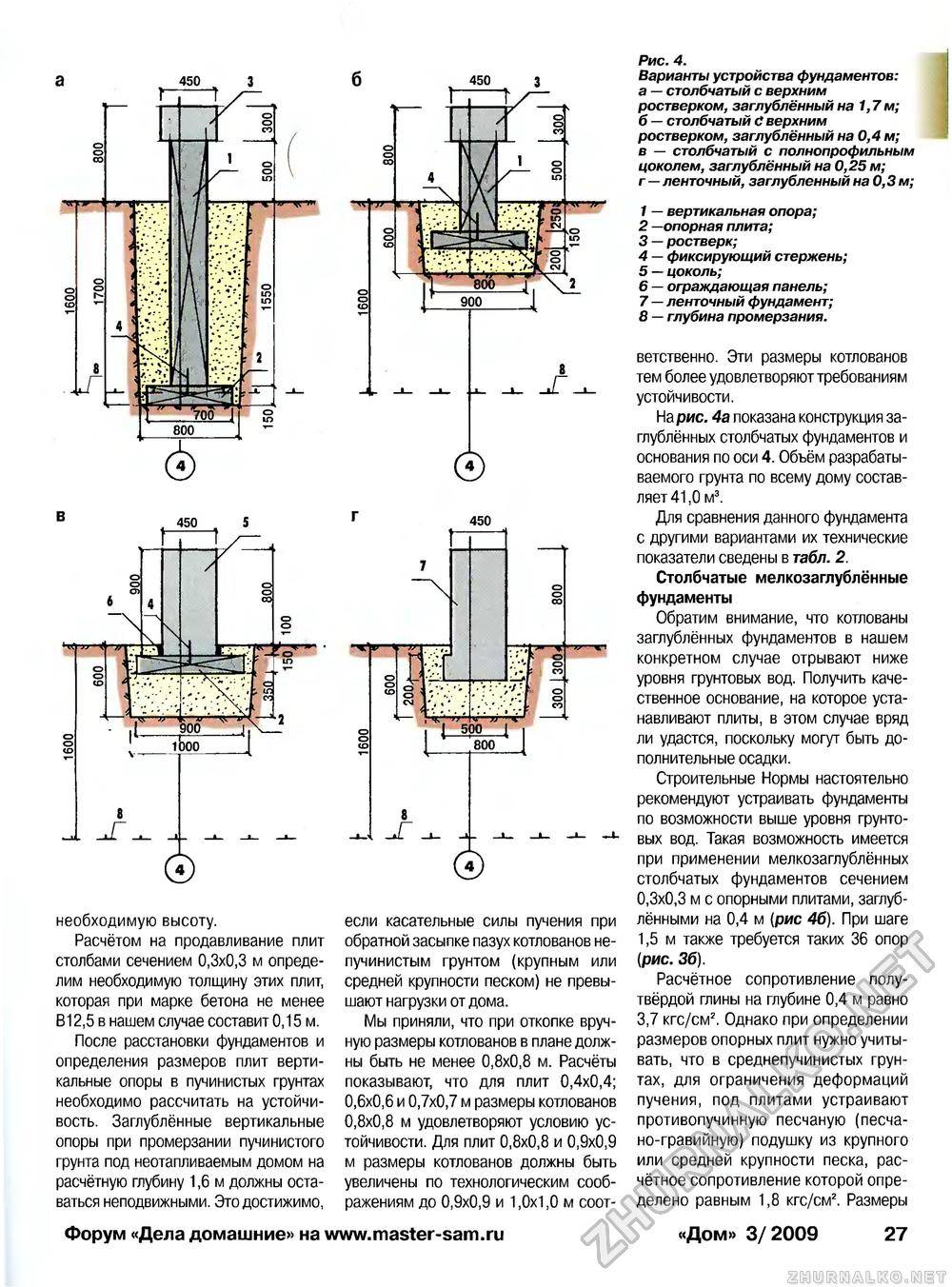

Конструкция столбчатого фундамента
Различают столбчатый фундамент по высоте:
- заглубленный – строят для предотвращения продувания здания под полом;
- низкий – располагают ростверк на уровне земли;
- высокий – дом поднимают над уровнем земли на затопляемых участках.

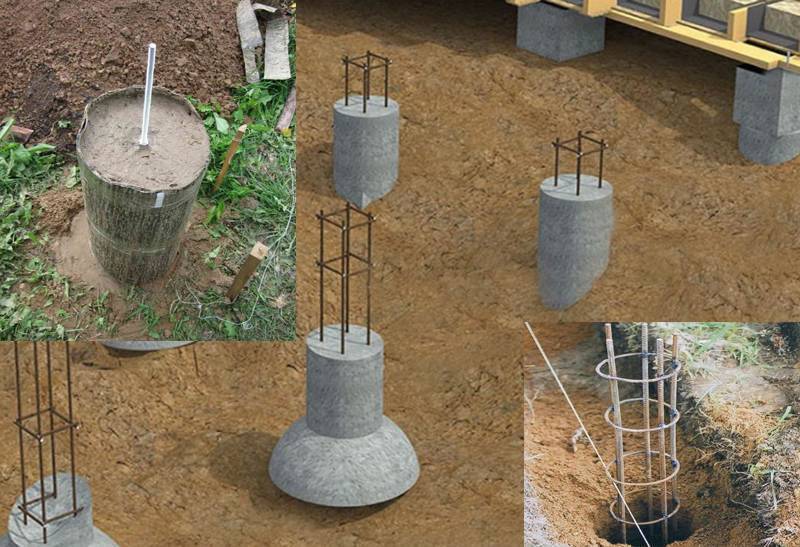

Материалом для опорных столбов служит армированный бетон или готовые сваи. Поскольку готовые сваи и их установка достаточно дороги, то для бюджетного строительства представляет интерес возможность использования минимума недорогих материалов.
Самостоятельное строительство столбчатого фундамента мало отличается от технологии строительства ленточного фундамента. Здесь также требуется создание опалубки для заливки опорных столбов.
Вариантов выполнения несколько:
На сегодняшний день пластиковые канализационные трубы оранжевого цвета являются оптимальным вариантом для несъемной опалубки для столбчатого фундамента.
Применение асбестовых труб для фундамента

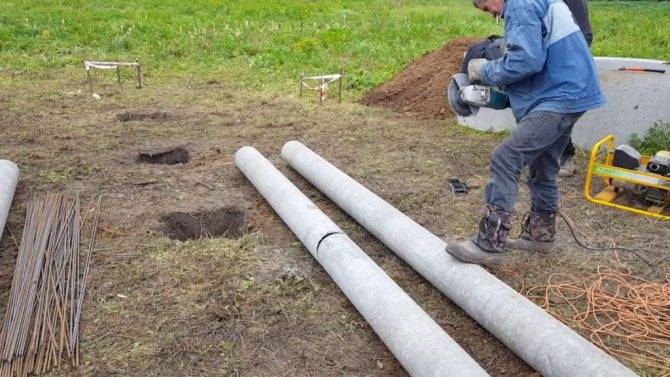

Монтаж такой опалубки довольно популярен среди застройщиков. Асбестоцементные трубы для фундамента во время укладки создают единую конструкцию с бетоном – благодаря этому обеспечивается высокая прочность фундамента. Специалисты также отмечают морозостойкость материала.Благодаря жесткости асбеста опалубка во время заливки бетона не деформируется, гладкая наружная поверхность остается неповрежденной.
Среди недостатков – ее высокая стоимость, однако спустя несколько лет эксплуатации, материал окупается. Представлены следующие разновидности а/ц труб:
- безнапорные, предназначены для монтажа сетей безнапорной канализации/вентиляции, где среда подается без давления;
- напорные трубы прочнее, эксплуатируются в условиях повышенного давления до 9 атм.

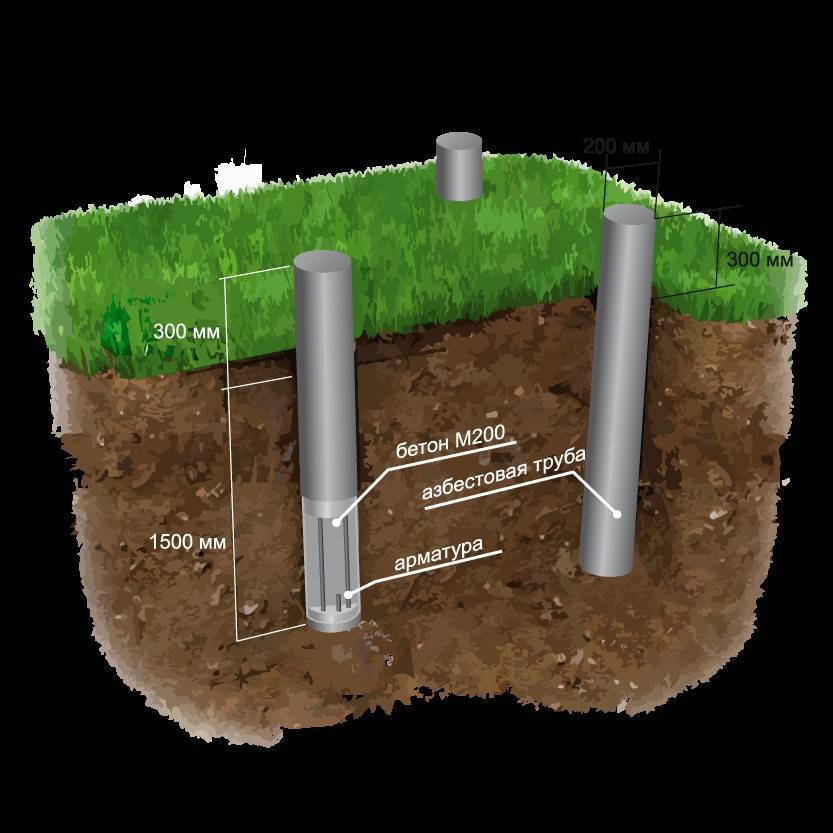

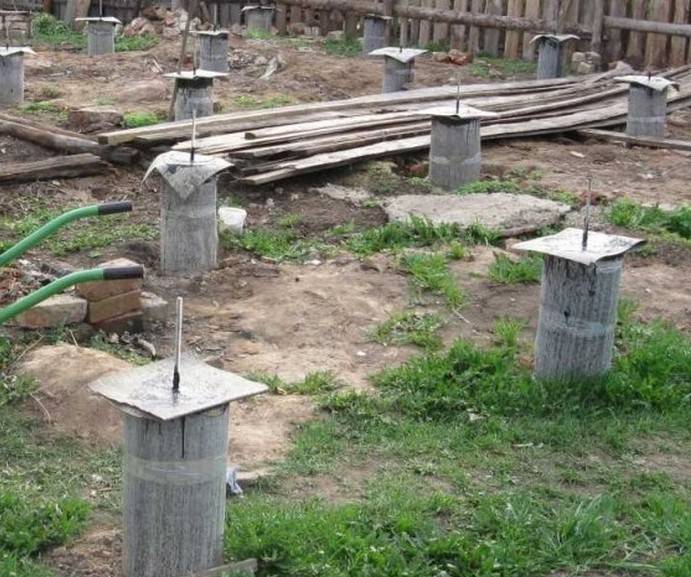

Столбчатый фундамент из асбестовых труб
Основу такого фундамента составляет асбестовая труба диаметром 200 — 250 мм, полость которой заполнена бетоном. Для увеличения прочности и надежности столба внутрь него может вставляться каркас из арматуры. Сама труба вставляется в заранее пробуренную скважину, диаметр которой всегда чуть больше диаметра асбестовой трубы.

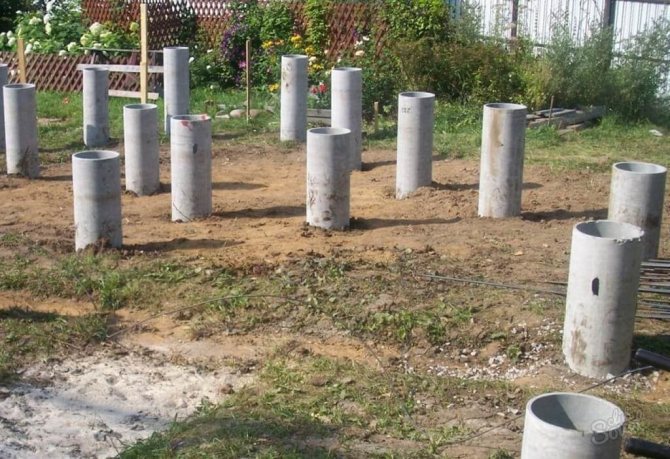

Асбестоцементные элементы располагаются по всему периметру здания и под внутренними несущими стенами. Их в обязательном порядке устанавливают по углам сооружения и далее на расстоянии не более 2 м друг от друга.
Несущая способность залитой бетоном асбестовой трубы обеспечивается за счет упора ее нижнего основания в твердый грунт. Асбестовая оболочка выполняет роль своеобразной опалубки и способствует уменьшению воздействия сил горизонтальных сдвигов грунтов на столб.
Такой фундамент отличается следующими достоинствами:
- простота монтажа без привлечения специальной техники;
- короткие сроки строительства фундамента;
- минимальный объем земляных работ;
- минимальные работы по подготовке строительной площадки;
- расчет фундамента можно выполнить самостоятельно;
- невысокая стоимость;
- возможность сооружения зданий в подтопляемых районах и в районах вечной мерзлоты.
Наряду с несомненными достоинствами, такому фундаменту присущи следующие недостатки:
- неспособность выдерживать большую несущую нагрузку;
- невозможность обустройства подвала;
- относительная недолговечность (около 70 лет);
- невозможность возведения такого фундамента в условиях слабых, водонасыщенных, просадочных и подвижных грунтов, а также при значительных перепадах высот рельефа местности (более 2 м).
Самыми подходящими грунтами, где возможно обустройство столбчатых асбестоцементных фундаментов, являются:
- песчаные;
- скальные и крупнокаменистые;
- твердые и пластинчатые суглинки и глины.
Преимущества столбчатого фундамента
Столбчатый фундамент, несмотря на то, что занимает отдельное место в иерархии оснований, чем-то схож со свайным. Это вызвано тем, что оба вида (столбы и сваи) вкапываются в грунт и держат общую конструкцию дома или сооружения.
Для их усиления, иногда используют специальную стяжку, или монолитный тип фундамента, в зависимости от свойства почвы на участке где происходит строительство.
Его основные преимущества в следующем:
Но, несмотря на наличие стольких преимуществ, необходимо указать и на некоторые недостатки. Они состоят в том, что такой тип основания не подойдет для мощных конструкций и тяжелых строений.
Как было указано выше, речь будет идти о столбчатом фундаменте, который легко сделать своими руками. Специалисты рекомендуют такое основание, сделанное из труб. Исходя из этого, можно выделить три разновидности:
- столбчатый фундамент из пластиковых труб;
- столбчатый фундамент из асбестовых труб;
- столбчатый фундамент с использованием металлических труб.
Каждый из них легко сделать своими руками, и об этом будет идти речь.
Особенность основания из асбестовых труб
Расчет столбчатого фундамента
Принципы расчета этого вида основания подчиняются общим правилам.
Вначале определяют совокупную нагрузку. Сюда входят:
- Вес постройки.
- Вес фундамента (опоры плюс ростверк).
- Вес отделки, оборудования и мебели.
- Ветровые и снеговые нагрузки.
Вес стройматериалов и оборудования рассчитывают по проекту. Мебель и технику — оценивают приблизительно. Нагрузку на грунт от самого фундамента вначале принимают как оценочную величину, которую затем корректируют по результатам расчета. А климатические нагрузки нормированы для каждого региона.

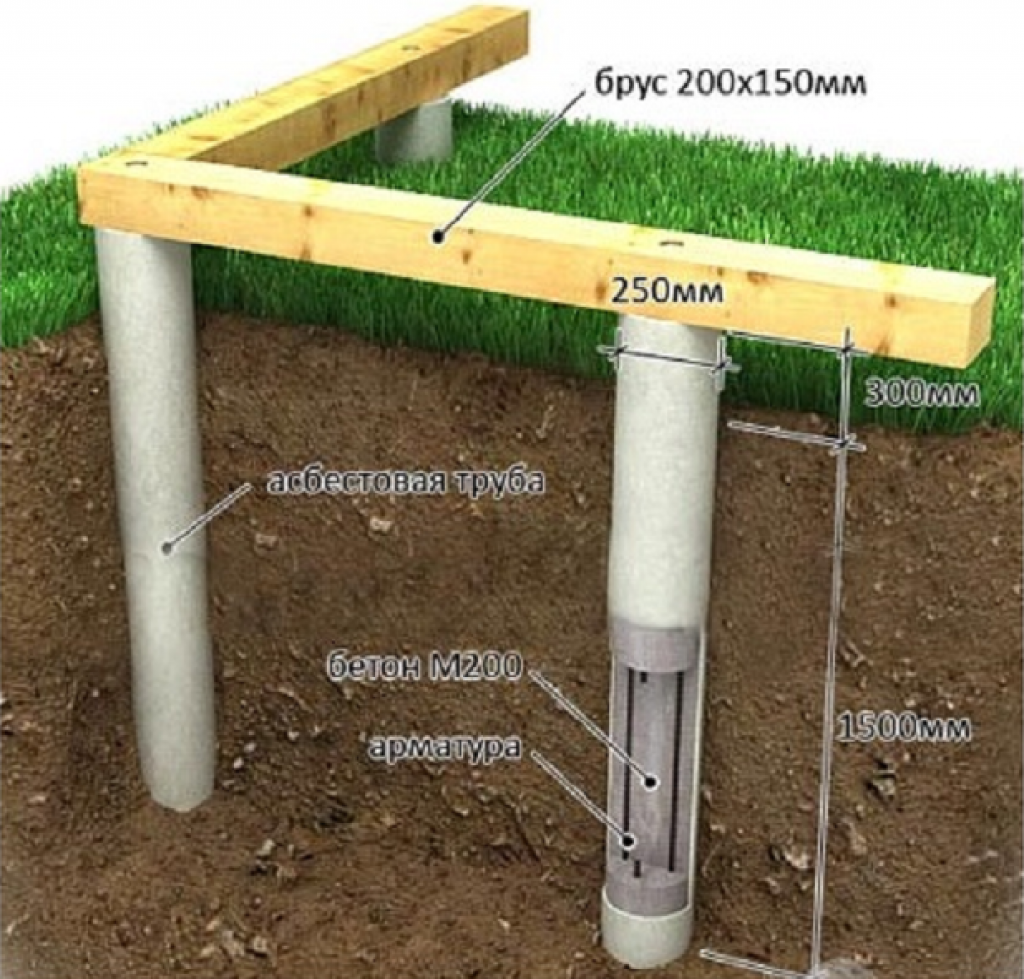

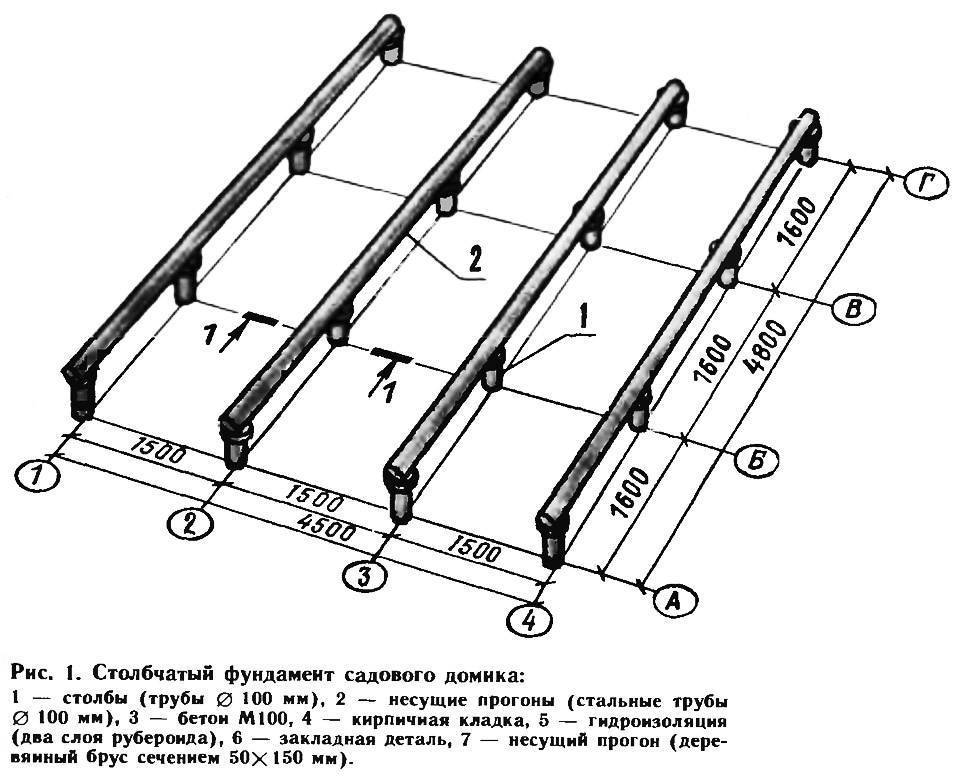

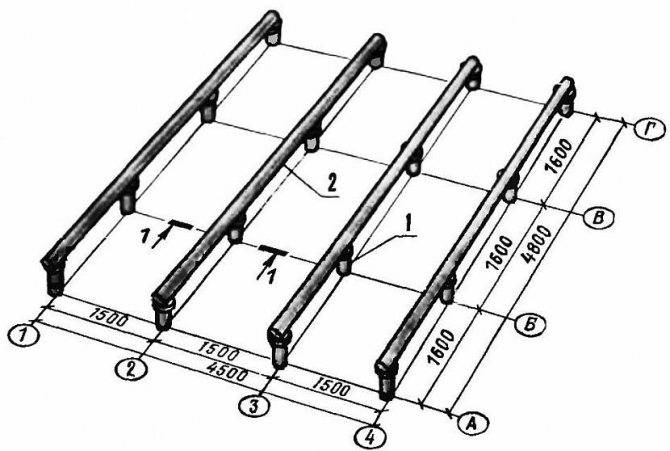

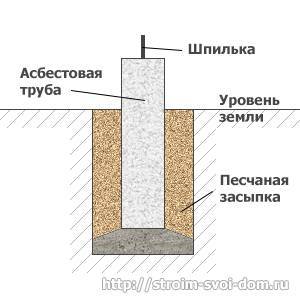

Чертеж фундамента из асбестовых труб Источник derevyannyydom.ru
По результатам расчетов и на основании характеристик грунта определяют суммарную площадь опор. А затем либо по заданному количеству опор определяют минимальную площадь сечения одной трубы. Либо наоборот — по выбранному виду и размеру трубы рассчитывают количество опор и расстояния между ними.
Сам процесс расчетов довольно сложен и может проходить в несколько этапов методом «последовательного приближения». Проектированием должен заниматься профессионал — для фундамента в корне неверен принцип приблизительности по типу таких рекомендаций: «обычно выбирают трубы диаметром не менее 100 мм с расстоянием между ними 1.5-2.5 м».
Конструкция столбчатого фундамента
Различают столбчатый фундамент по высоте:
- заглубленный – строят для предотвращения продувания здания под полом;
- низкий – располагают ростверк на уровне земли;
- высокий – дом поднимают над уровнем земли на затопляемых участках.
Материалом для опорных столбов служит армированный бетон или готовые сваи. Поскольку готовые сваи и их установка достаточно дороги, то для бюджетного строительства представляет интерес возможность использования минимума недорогих материалов.
Самостоятельное строительство столбчатого фундамента мало отличается от технологии строительства ленточного фундамента. Здесь также требуется создание опалубки для заливки опорных столбов.
Вариантов выполнения несколько:
На сегодняшний день пластиковые канализационные трубы оранжевого цвета являются оптимальным вариантом для несъемной опалубки для столбчатого фундамента.
Асбестоцементные трубы как колонны на балконе
Вопрос:
Здравствуйте! У нас по проекту по четырем углам дома запроектированы небольшие балкончики (монолит) с тремя колоннами из асбестоцемента на каждом. Но не совсем понятно как крепить эти колонны к полу балкона. Заложить какие то крепления при заливке железобетоном? Подскажите пожалуйста.
Елена, Самара.
Ответ:
Привет, Елена из Самары!
Выскажу лишь свое мнение по поводу колонн из асбоцемента. Отличительное от соображений ваших проектировщиков.
Наличие асбестосодержащих материалов в строительстве жилищ нежелательно по причине содержания в асбесте канцерогенов, способствующих онкологичским заболеваниям. Чтобы ни говорили отечественные проектанты, а в Евросоюзе подобные вещи запрещены на законодательном уровне уже несколько лет тому назад.
Поэтому стараюсь в случаях, подобных вашему, заменить асбоцементные трубы на кирпич или металл.
А по существу вопроса можно сказать, что поскольку асбоцементные трубы по прочностным характеристикам слабоваты, то при сооружении из них колонн их армируют (обычно арматурой Ф14 — 18 миллиметров). Заливают бетоном. Тогда они становятся достаточно прочными и не ломаются от пары невзначай нанесенных ударов кувалды.
Для устойчивости колонн еще до заливки монолита в местах будущего их монтажа предусматривают установку закладных деталей, обычно в виде анкеров. То есть металлических болтов или обрезков арматуры, соединенных с арматурой пола балкона. Концы анкеров выступают над поверхностью пола и затем привариваются к арматуре колонн.
А затем уж устанавливают асбоцементные трубы. Конструктивно это выполняется, в зависимости от особенностей проекта, по различным вариантам. (С декоративной заделкой основания колонны; монтажом труб на уже приваренную арматуру сверху еще до установки потолка, либо по другим вариантам).
Иногда под основание колонн (когда по каким-то причинам закладные детали не были заложены) устанавливают косынки из металлических пластин и их креплением дюбелями к полу. С дальнейшей приваркой арматуры колонн к косынкам.
Могут быть и другие варианты.
Удачи!
Все вопросы Семенычу по строительству
Ремонт квартир в Москве и подмосковье
Работаем с гарантией! Широкий спектр ремонтных работ. Профессиональные мастера.+7 (905) 797-20-34
luxurykomfort.ru
| Дача | Баня |
| Для дачи | Инструмент |
| Материалы | Байки |
| Фундамент | Срубы |
| Крыши | Утепление |
| Стены | Сайдинг |
| Полы | Подвалы |
| Мансарды | Двери окна |
| Лестницы | Пристройки |
| Колодцы | Туалеты |
| Балконы | Лоджии |
| Конденсат | Затопление |
| Заборы | Конуры |
| Тротуар | Скворечник |
| Саман | Телеги |
| Гаражи | Сарай |
| Теплицы | Баня |
| Качели | Мангал |
| Душ |
| Турник |
Описание и особенности столбчатого фундамента

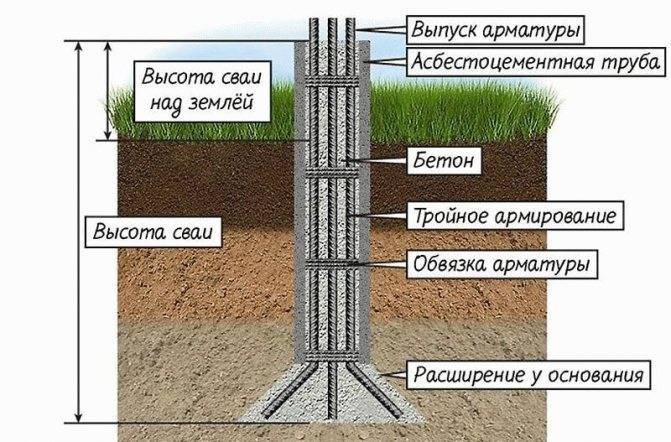

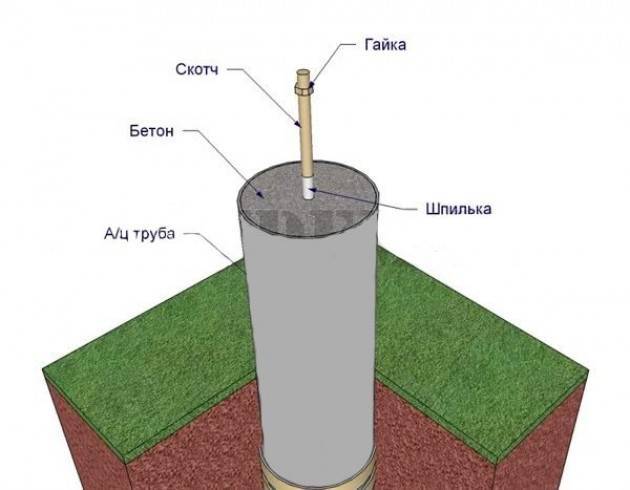

Как устроена опора из асбестоцементной трубы
Возможные ошибки и способы их исправления
Если в ходе строительных работ была нарушена технология, могут быть негативные последствия:
- Некорректные данные о массе дома и недостаточное количество столбов может привести к нарушению целостности стен. В таком случае каждую сваю придется укреплять;
- При проваливании столбов, под ними делается подкоп и сооружается ленточное основание, либо все столбы скрепляются друг с другом арматурой после поднятия на требуемый уровень;

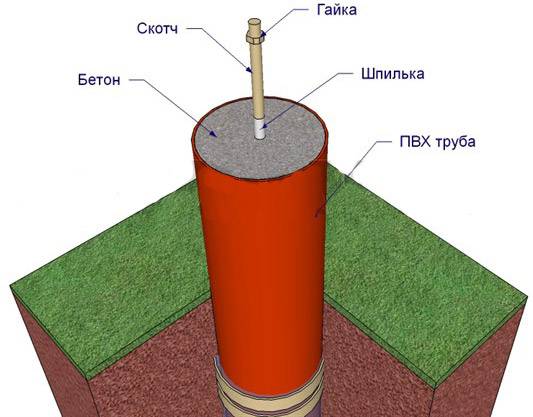

Самостоятельное изготовление фундамента из труб ПВХ дает возможность сделать работу самому без привлечения строительной бригады, что значительно сэкономит финансовые средства.
Расчет оснований
Расчет основания начинается с определения типа почвы грунта. Для этого определяется глубина промерзания земли.
Длина свай должна превышать глубину промерзания почвы.
Значение промерзания грунта отличается в разных регионах. Эти показатели определяются по справочным данным
Но следует обратить внимание, что эти значения указываются без снежного покрова
Также необходимо учитывать нагрузку будущего строения. В среднем глубина свай берется около 150 см. Что касается диаметра труб, то он отличается в зависимости от нагрузки (для каркасного дома или небольшой веранды эти показатели будут разными).
Для правильного расчета оснований следует воспользоваться инструкцией:
- Определить вес дома.
- Определить сопротивление грунта.
- Рассчитать площадь фундамента.
Общая формула расчета минимальной суммарной площади основания выглядит так:
S=1,3×P/Ro
Из этого следует, что Р – это вес здания, кг,
R0 — это сопротивление грунта, которое определяется расчетным путем, кг/см2.
Для запаса надежности в формулу вводится коэффициент 1,3.
Пример расчета
Приведем пример: имеется каркасный дом с размерами стен 6×7 м с высотой первого этажа 2,8 м, фронтона – 2,6 м.
Удельный вес каркасных стен равен γс = 50 кг/м2. Удельный вес кровли из листовой стали γк = 30 кг/м2. Удельный вес межэтажных перекрытий γп = 100 кг/м2.
Нагрузка межэтажных перекрытий во время эксплуатации γнп = 210 кг/м2.
Грунт, на котором будет возводиться дом, – суглинок (R0 — 3,5 кг/см2), у которого глубина промерзания 1,2 м.
Расчет количества труб
Для расчета необходимого количества и размеров труб для фундамента выполняется несколько действий:
Определяется масса стен.
Площадь стен дома вместе с фронтонами будет равна Sс = 89 м2. Исходя из этого, находится масса стен:
Pс = Sс × γс = 89 × 50 = 4450 кг.
Затем рассчитывается масса перекрытий между этажами (на первом этаже и мансарде).
Как утеплить крышу мансарды читайте в этой статье.
Находится площадь перекрытий (Sп = 84 м2). Масса перекрытий:
Pп=Sп×γп=84×100=8400 кг.
Помимо массы перекрытий, необходимо рассчитать эксплуатационную нагрузку перекрытий
При Sп=84 м2:
Pнп=Sп×γнп=84×210=17640 кг.
Подробно о бетонных плитах перекрытия можно узнать здесь.
Определяется масса кровли.
Находится площадь кровли: Sк = 50 м2. Масса кровли:
Pк=Sк×γк=50×30=1500 кг.
Делается расчет предварительной массы фундамента.
Для этого берется приблизительное число столбов, например 14. Исходя из того, что каждые 2 метра фундамента (по периметру) будет устанавливаться столб, то 14 штук должно хватить. Длина столба L = 1,9 м.
Определяется объем столба:
Vс=π×R2 ×L=0,24м3,
где R — радиус столбика (R = 0,2 м). Исходя из этого масса 1 столба: 0,24 × 2500 = 600 кг.
Суммарная масса столбов: 600 × 14 = 8400 кг.
Суммарная масса дома
Для этого суммируются все полученные значения (стен, перекрытий, кровли, фундамента) и получается итоговое число 40390 кг.
- Вычисляется минимальная суммарная площадь оснований по формуле, приведенной в начале раздела: S = 1,3 × 40390/3,5 = 11540 см2.
- При расчете площади основания 1 столба высчитывается число 1250 см2.(S=пr2=3.14 ×0.22) Рассчитывается общее количество столбиков: 11540/1250 = 10 штук.
Из этого следует, что при увеличении диаметра столбов их количество можно уменьшать и наоборот.
Только после такого расчета можно приступать к закупке материалом и установке фундамента.
Из чего делаются столбчатые фундаменты?
Для того чтобы сделать для бани надежное основание, можно выбрать различный материал для устройства столбчатого фундамента. Это могут быть толстые столбики из предварительно обработанной древесины плотных пород, опоры из природного камня достаточных размеров, устанавливаемые под углами стен и в местах их пересечения. При наличии в достаточном количестве камней нужного размера можно сделать бутовый фундамент, а для наибольшей прочности – фундамент из монолитного железобетона.Не менее часто встречаются и столбчатые фундаменты из готовых бетонных блоков. Из чего бы вы ни делали фундамент, главное, чтобы он выполнял свою основную функцию – служил надежным основанием, имел достаточную несущую способность, а также был устойчив к коррозионному воздействию почвы и грунтовых вод.В этой статье рассмотрим устройство столбчатого фундамента из монолитного железобетона и асбестоцементных труб, который не составит труда построить своими руками любому человеку, не имеющему специальных строительных навыков.
Особенности закладки опор из труб.
Ограничением для столбчатого основания является значительный вес постройки. Использование металлических труб позволяет увеличить несущую способность фундамента. Металлический корпус защищает бетонный столб от проникновения влаги и разрушения. Такие столбы не требуют дополнительного армирования.
Свайный фундамент металлических труб.
В зависимости от веса постройки, климатической зоны, состава и влажности грунта на строительной площадке, существует два способа установки металлических опор в качестве столбчатого фундамента. мелкозаглубленный и заглубленный.
На сухих непучинистых грунтах глубина закладки не превышает 0,8 м. Опоры вдавливают в скважины меньшего диаметра, заливают бетоном и обвязывают металлическим швеллером или деревянным брусом на расстоянии 30–40 см от земли.
Фундамент из металлических труб для веранды.
Скважины бурят на глубину 1,8 м диаметром, который превышает размер несъемной опалубки. На дно ямы засыпают крупнозернистый песок и вставляют металлическую трубу, которую заливают бетоном. Бетон пропитывает песчаную подушку, образуя устойчивое основание.
Советы по заложению фундамента из асбестовых труб
Устройство фундамента на асбестоцементных трубах
Подготовка площадки
Строительство фундамента из труб любого типа начинают с уборки территории строительной площадки. С нее удаляют мусор, ненужные предметы. По мере возможности, ее надо спланировать и удалить дерн. На освобожденной площадке выполняют разметку. То есть с применением колышков и шнура обозначают контуры здания, пересечение внутренних стен. Места, в которых будут установлены свая, обозначают колышками. Кроме этого, не помешает проверить перпендикулярность углов, для этого необходимо проверить размеры диагоналей.
Бурение скважин, подготовка скважины

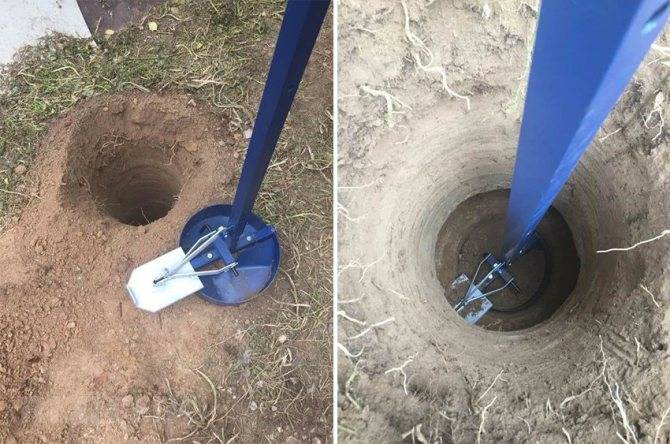

Бурение скважин можно выполнить с помощью механического или ручного бура. Если такая возможность отсутствует, с помощью лопаты необходимо выкопать яму. Ее глубину определяют на стадии проектирования, но необходимо помнить о том, необходимо сделать запас глубины в 200 мм. Он необходим для сооружения песчаной подушки.
На дне полученной скважины обустраивают песчаную подушку толщиной 200 мм. Песок должен быть утрамбован. Песок необходимо подавать порционно, каждый слой смачивают и утрамбовывают. После того, как вода уйдет, а песок просохнет, на него укладывают рубероид. Это так называемая гидравлическая изоляция. Только после этого можно устанавливать трубы. Чаще всего трубы перед установкой приводят к необходимому размеру, который определяют при разработке проекта. Но, на всякий случай имеет смысл оставить запас порядка 100 мм длины. Этот запас будет удален при выравнивании высоты установленных опор.
Установка труб

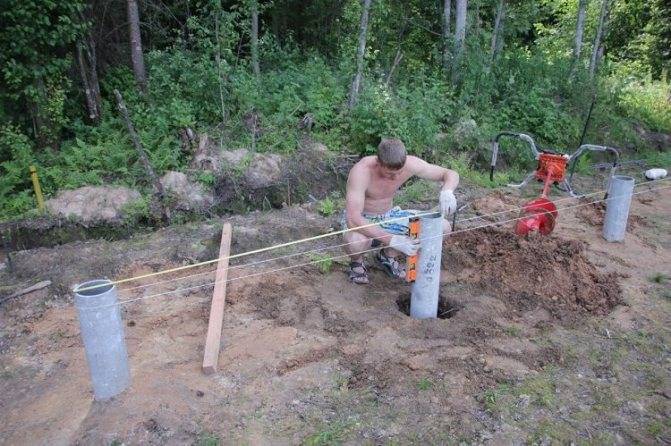

Установленные в скважины трубы, надо выровнять по уровню. Для этого можно использовать деревянные клинья или бруски. В тех местах, где вода близко подходит к поверхности грунта трубы, должны быть обработаны гидроизоляционной мастикой, которая изготовлена на основании битума. Трубы можно устанавливать только после того, как просохла мастика.
Технология строительства
Технология строительства столбчатого фундамента состоит из выполнения следующих этапов:
- Подготовка строительной площадки. Она состоит в проведении разметки площадки для определения мест расположения свай. Для исключения прорастания различных растений, под будущим строением на всей размеченной площади аккуратно снимается плодородный слой. Подготовленное место тщательно выравнивается, засыпается гравием и песком.
- Бурение скважин под асбестовые трубы. Скважины бурятся на рассчитанную глубину залегания фундамента. Диаметр скважины должен на 10 см превышать диаметр используемой асбестовой трубы. Скважины бурятся с помощью ручного ямобура соответствующего диаметра, хотя может применяться и механический способ бурения скважин. Если дно скважины не является твердым грунтом, то оно засыпается чистым мелкозернистым песком на высоту 30 см, поливается водой и тщательно утрамбовывается.
- Установка труб. Существует два способа установки труб: с образованием бетонной пятки у ее основания и без нее. В первом случае труба на 50 см заливается бетоном и приподымается на 15 см. Бетон растекается по всему дну скважины, образуя бетонную пятку, которая будет предохранять сваю от выпучивания в зимний период. Трубы должны быть установлены строго вертикально, что проверяется с помощью уровня.
- Установка каркаса. Внутрь трубы на расстоянии 5−8 см друг от друга вбиваются штыри арматуры. Нижний конец штыря вбивается на 25 см глубже дна скважины, а верхний конец арматуры должен выступать на 30 см выше уровня трубы. Выступающая над трубой часть в дальнейшем будем использоваться для обустройства ростверков. Для придания жесткости каркасу штыри арматуры обвязываются между собой.
- Заливка трубы. Труба заливается бетоном, изготовленным на основе портландцемента марки не менее 400, песка, мелкого щебня и воды. При заливке необходимо следить, чтобы внутри трубы не образовывались пустоты и труба не меняла своего вертикального положения. Пространство между внешними стенками трубы и стенками скважины может заливаться бетоном или засыпаться щебнем с песком ипоследующей их тщательной утрамбовкой. По окончании заливки в течение 10 дней запрещено проводить любые строительные работы на площадке. Сваи сверху покрываются плотным материалом, не пропускающим свет и воду. В жаркую погоду для поддержания необходимого уровня влажности и предотвращения преждевременного высыхания верхнего слоя заливки требуется проводить увлажнение покрывающего материала.
- Обработка верхней части асбестовой трубы. Для защиты от влияния внешней среды вокруг штырей проводится обработка термостойкой гидроизоляционной мастикой. После набора бетоном необходимой крепости приступают к обустройству ростверков.
Тихонов Андрей Валерьевич
Когда уместно строить фундамент из труб?
В нашей стране под подошвой 70% фундаментов залегает грунт глинистого типа. По сравнению с остальными, он является слабым, потому и требует дополнительного уплотнения при строительстве частных домов. На протяжении нескольких десятилетий популярным «народным» методом решения такой проблемы является фундамент из труб. Его укладывают под легкие конструкции, а именно:
- деревянные, каркасные одноэтажные дома;
- дом из газоблока и других легких строительных материалов;
- вспомогательные сооружения (беседки, террасы, бытовки, легкие гаражи);
- натяжные конструкции промышленного назначения.
Существуют и исключения, когда фундамент на трубах укладывают под дома из кирпича и шлакоблоков. Сюда относятся случаи, когда согласно проектному расчету, суммарная площадь столбов соответствует типу здания и нагрузке, которую оно оказывает на основу. Прибегают к монтажу металлического фундамента из трубы на прочных грунтах (твердая глина, близкое расположение твердых горных пород либо крупнообломочный грунт).
Фундамент из труб своими руками для каркасника
Возникают и ситуации, когда у поверхности залегают слабые грунты, непригодные для какого-либо фундамента, а плотные находятся на значительной глубине.
Конструктивные возможности столбчатого фундамента
Понятие, конструктивные особенности свайного основания
Плюсы и минусы
Популярность этого типа фундамента обусловлена в основном возможностью открыть для строительства участок с «проблемной» почвой. Асбестоцементные трубы можно уложить своими руками и без использования специальной техники, что выгодно отличает их от металлических свай. Это значительно снижает стоимость монтажа.
Поскольку не требуются масштабные земляные работы, а бетонную смесь не нужно заливать на большой площади, монтаж занимает меньше времени и проходит быстрее.
Асбестоцементные трубы во много раз дешевле свай и при этом обладают лучшей влагостойкостью. Не происходит коррозии, разложения материала и потери прочности поверхности. Это делает возможным строительство на сильно насыщенных влагой почвах и в районах, подверженных затоплению.
Сравнивая стоимость свайного фундамента на асбестоцементном основании со стоимостью аналогичного фундамента с лентами (даже при неглубоком залегании), первый оказывается на 25-30% дешевле.
Самым большим недостатком асбестоцементных труб является их низкая несущая способность. Это делает невозможным их использование для строительства в болотистой местности и на органических почвах, а также накладывает определенные требования к конструкции. Объект должен иметь небольшую высоту и быть выполнен из легких материалов, таких как дерево, легкий бетон или каркасная конструкция.
Из-за низкой несущей способности количество асбестоцементных труб и, соответственно, скважин для них должно быть увеличено.
В отличие от металлических аналогов, эти опоры характеризуются отсутствием «анкерных свойств», что приводит к сжатию опор грунтом при несоблюдении технологии установки или ошибках в расчетах при засыпке грунта.
Как и большинство свайных зданий, дома с асбестоцементным фундаментом строятся без подвала. Конечно, при желании его можно устроить, но для этого придется вырыть котлован (для устройства мощной дренажной системы в насыщенных почвах), что в большинстве случаев абсурдно
Расчет диаметра и количества труб
Главным материалом при выполнении подобных работ считается стальная труба, диаметр которой зависит от способа выполнения монтажных работ. В первом случае устраивается подушка из песка и гравия, на нее устанавливают трубу сечением пятнадцать – двадцать сантиметров.
Во втором – этот строительный этап пропускается, и труба монтируется на пятьдесят сантиметров ниже, чем дно скважины. Для такого способа применяют трубу диаметром двадцать – двадцать пять сантиметров.
Опорные столбы должны выставляться под угловыми участками, в местах пересечений несущих стен и внутренних перегородок, по всему периметру с интервалом в полтора – три метра, в точках с предполагаемыми дополнительными нагрузками. Соблюдая эти условия, можно определить, какое количество труб потребуется для возведения фундамента.
