Как провести водопровод из колодца в дом
Для того, чтобы провести водопровод в дом, лучше сразу
применять стационарный вариант. Он более надежен и эффективен. А как временное
решение, можно организовать дачный водопровод из колодца.
Прежде всего необходимо определиться со следующими параметрами:
- какой предполагается средний расход воды;
- какая высота подъема воды от колодца до верхней точки системы.
При этом не забывая, что 10 м горизонтальной трубы приравниваются к 1 м ее
подъема. При расчете надо сделать запас. Учитываем, что давление в системе не
должно быть менее 2,5 кг/см квадратный. Иначе на выходе будет недостаточный
напор воды.
Исходя из полученных цифр, выбираем погружной насос. Вполне
возможно, что в случае недостаточного давления воды в системе, придется
дополнительно устанавливать водонапорную станцию. То есть, первый насос будет
поднимать воду из колодца, станция же будет создавать необходимое давление. Но
не все так страшно. Применение станции совместно с насосом – это довольно
редкий случай.

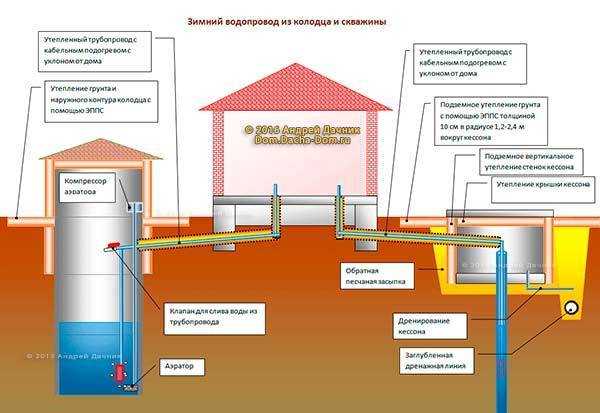

Схема водопровода из колодца на даче
Рисуем эскиз водопровода с учетом всех потребителей, уровня
прокладки подводящей трубы, точки ввода ее в помещение, расположением всех
элементов системы. Определяемся с тем, из какого материала будем выполнять
трубопровод. По эскизу и данным о расходе воды, рассчитываем сечение труб отдельно общих и для каждого потребителя, а также, сколько и каких потребуется
приборов, фитингов, крепления и материалов.

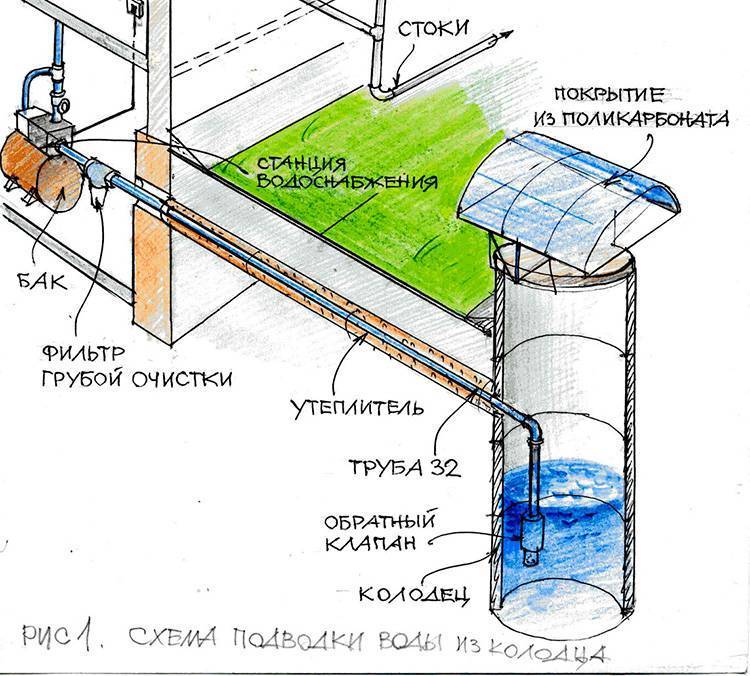

Устройство водоснабжения из колодца – схема
На этом предварительный этап закончился. Начинаем описание
системы более подробно.

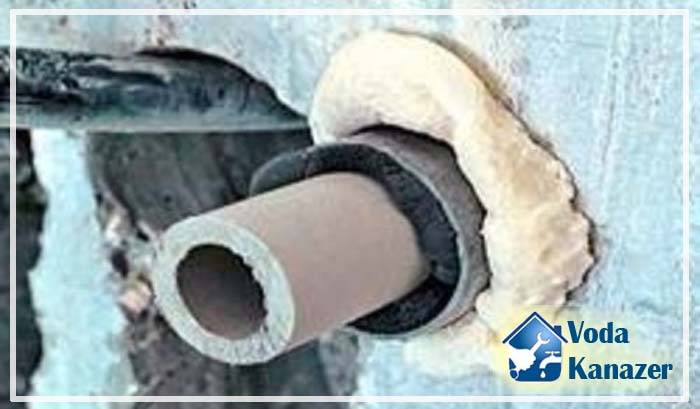

Герметизация места входа трубопровода
В большинстве случаев для систем подачи питьевой воды устраивают бетонные стенки колодца. Пластиковые варианты больше подходят для источников, предназначенных для обеспечения бытовых и технических нужд. В связи с этим следует подробно рассмотреть место врезки магистрали водопровода в бетонную стенку.
Основные требования, предъявляющиеся к такому соединению – надежность и герметичность, предупреждающая попадание верховодки с содержащимися в ней вредными примесями в колодец через щели.
Самым простым способом является использование монтажной пены. Это быстро и просто, но система водоснабжения на даче из колодца в этом случае не будет надежной и безопасной, поскольку застывшая монтажная пена не обеспечивает герметичность на 100%, а кроме того, этот материал под действием внешних факторов со временем становится более хрупким, начинает крошиться.
Специалисты рекомендуют при установке использовать метод обжимной механической герметизации. Для этого потребуется дюймовый латунный сгон необходимой длины и фиброрезина. Сгон устанавливается в отверстие и обмазывается фиброрезиной. Для дополнительной изоляции снаружи и изнутри на сгон устанавливаются резиновые прокладки и металлические шайбы, а механический обжим выполняется при помощи гаек, установленных по обеим сторонам места входа.
После этого сгон соединяется с фитингом необходимого диаметра и собственно трубой водопровода.
На фото представлена схема проведение водоснабжения от колодца в дом с использованием сгона
Практика показывает, что подобный метод – единственный способ с высокой степенью надежности защитить врезку от протечек.
Воспользовавшись рекомендациями профессионалов, легко понять, как сделать водоснабжение на даче из колодца экономичным, надежным, безотказным и долговечным.
Ознакомившись с описанием работ, правилами выбора оборудованиями и нюансами его монтажа, легко понять, что создание системы водоснабжения из колодца своими руками не представляет сложности. Если колодец уже есть на вашем участке – это ресурс, который необходимо рационально использовать. Если какой-либо индивидуальный источник отсутствует – вырыть колодец в большинстве случаев дешевле, чем пробурить скважину. При этом качество и состав жидкости из колодца при его правильном обустройстве не ниже, а в некоторых случаях и выше, чем в скважине. Для того, чтобы убедиться в этом, целесообразно провести анализ. Его результаты помогут вам также определиться с выбором фильтрующего оборудования, которое будет установлено в системе.
Еще несколько полезных советов по теме нашей статьи есть в видео.
https://youtube.com/watch?v=JxuTlwTYH3s
Какой тип труб выбрать для водоснабжения на даче?
Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.
ПНД
Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.
С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:
1. Надёжность.
2. Длительный срок службы.
3. Быстрая установка.
Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.
Преимущества ПНД
— длительный срок службы — до 40 лет;
— коррозионная стойкость;
— отсутствие накипи на внутренних стенах, даже при длительном использовании;
— низкая теплопроводность и отсутствие эффекта конденсации;
— в шесть раз легче, чем металлическая труб;
— Легкая установка с использованием сварных технологий.
По надежности и долговечности он не уступает своим полипропиленовым аналогам.
Недостатки трубы:
— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)
— чувствительность к ультрафиолетовому свету.
— низкая механическая прочность по сравнению с металлом или бетоном
Трубы ПВХ
Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.
Трубы из ПВХ имеют низкую цену.
Эти свойства несколько уступают свойствам полиэтилена низкого давления:
— Диапазон температур от -15 °C до +45 °C.
— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.
— Средняя чувствительность к УФ-излучению.
Другие преимущества пластиковых труб полностью присущи ПВХ:
— Легко устанавливается, сгибается.
— Гладкость внутренней поверхности.
— Устойчива к окислению (не ржавеет) и химической среде.
Недостатки дачного водопровода из ПВХ заключаются в следующем:
— Верхний предел температуры +45 °C, временно возможно до +65 °C.
— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.
— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.
Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.
Полипропилен
Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).
Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).
Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.

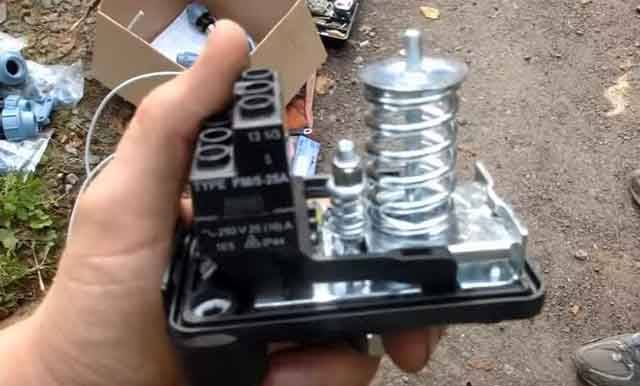

Настройка реле давления
Задача данного прибора – поддерживать давление в сети на требуемом уровне, периодически запуская насос или станцию в автоматическом режиме. Заводские настройки реле такие: порог отключения накачки (верхний предел) – 2,8 Бар, порог включения (нижний предел) – 1,4 Бар. Но не все сантехнические приборы корректно работают при таком напоре.
Чтобы отрегулировать прибор для своих нужд, открутите фиксатор и снимите пластиковую крышку. Под ней вы увидите 2 пружины разных размеров, изображенные на фото. С помощью гайки на большой пружине сначала выставьте желаемый верхний предел (останов насоса). Гайка на маленькой пружине регулирует разницу между верхним и нижним порогом, поэтому ее надо настраивать во вторую очередь. Чтобы разобраться в данном вопросе, просмотрите краткую видеоинструкцию:
https://youtube.com/watch?v=Sm1YHwDcAvE
Делаем гидроизоляцию сооружения
Подведение водоснабжения от колодца или скважины к даче или загородному дому требует обязательной гидроизоляции водозаборного сооружения. Это необходимо сделать по нескольким причинам:
- Прежде всего, со временем из-за нарушения герметизации швов в любой колодец могут начать попадать загрязнённые грунтовые воды (верховодки), сточные, талые и осадочные воды, продукты разложения органики, грунтовые соли и щёлочи, химикаты, бактерии. Такие протечки могут привести к тому, что воду из колодца нельзя будет использовать для питья. То же самое касается и скважины.
- Дополнительная гидроизоляция стенок бетонного колодца поможет защитить конструкции от разрушения под действием грунтовых кислот и солей.
Наружную гидроизоляцию бетонных колец нового колодца можно сделать на этапе его строительства обмазочным способом и несколькими слоями рубероида или при помощи проникающих составов. Старый колодец откапывают на глубину 3-4 м и изолируют с внешней стороны рубероидом на гудронных мастиках.
Выбор насоса
Как уже упоминалось, система водоснабжения на даче из колодца обычно оснащается погружным или поверхностным насосом. Выбор конкретной модели зависит от глубины воды в шахте. Так, неглубокие гидротехнические сооружения дают возможность обойтись поверхностной помпой. Этот механизм способен поднимать воду на высоту 6-8 м (мощные модели – до 10 м). Местом размещения такого насоса является поверхность земли. Для усиления работы помпу дополнительно комплектуют эжектором.
Достаточно популярной моделью поверхностного центробежного насоса является недорогой российский прибор «Вихрь». Покрыть нужды жилого дома он не сможет, а вот обеспечить водоснабжение дачи или небольшого загородного коттеджа ему вполне по силам. Чаще всего «Вихрь» покупают для организации полива огорода или сада. Точкой забора воды могут выступать мелкие колодцы, ручьи и озера. Более мощные помпы данного типа в состоянии перекачивать до 3000 л/ч.
Для комплектации более серьезных схем водоснабжения дачи из колодца рекомендуется выбирать погружные агрегаты. Для них характерна высокая производительностью, экономичность и звукоизоляция. Чем больше глубина шахты, тем более мощную нужно приобретать помпу. Погружные насосы для водоснабжения частного дома из колодца можно купить за довольно небольшую цену. Большой популярностью пользуется отечественная марка Ольса Ручеек. Приборы этого производителя отличаются хорошей мощностью и простотой обслуживания.
Подобными характеристиками обладают также насосы Зубр, QUATTRO ELEMENTI и Ставр. Производительность бюджетных моделей примерно соответствует 1500 л/ч. Отличным вариантом для небольшой дачи будет модель ЗУБР НПВ-240 или другой аналогичный аппарат с производительностью до 24 л/мин. Для загородного дома этого будет достаточно, чтобы обеспечить подачу воды сразу в несколько точек потребления. Модели данного типа рассчитаны на глубину 60 м, что позволят наладить водоснабжение двухэтажного дома с мансардой. На ЗУБРе имеется верхний штуцер, что защищает аппарат от случайного всасывания донных наслоений.
Погружные помпы в состоянии без проблем справляться с механическими включениями диаметром до 2-х мм. Это дает возможность использовать их в качестве дренажного оборудования. Чтобы защитить систему водоснабжения частного дома из колодца от перегрузок, в обвязку насоса включают специальные контролирующие приборы – манометры и реле давления.
Назначением датчика сухого хода является остановка помпы в случае снижения уровня воды или протечек трубопровода. Если насос будет продолжать работу в таких условиях, он может перегореть. При выборе подходящей модели необходимо ознакомиться с ее параметрами. Все они указаны в сопроводительной документации. Там же имеется инструкция по монтажу.

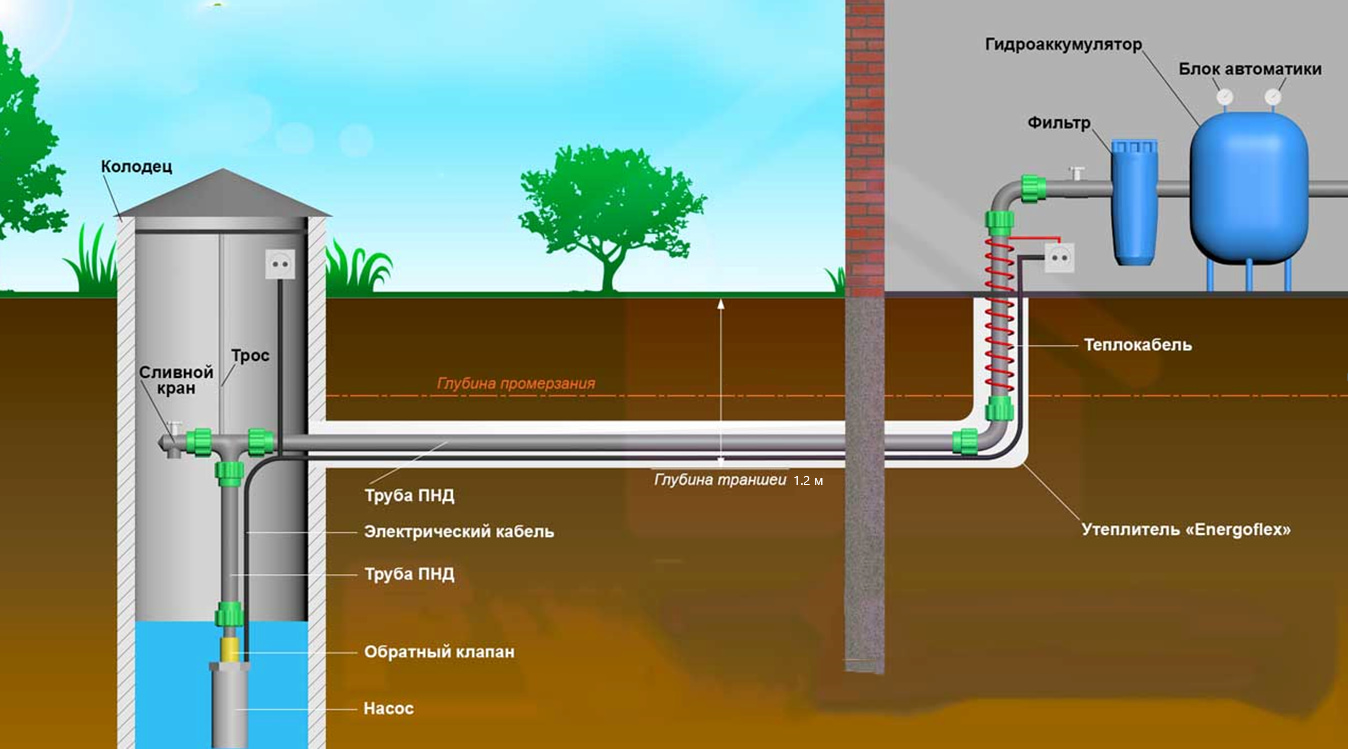

Схема водопровода из колодца с погружным насосом
Использование стационарного варианта водопровода
предполагает, во-первых, применение погружного насоса. Из двух вариантов погружных
насосов: вибрационный и центробежный, лучше применять центробежный. Он имеет
большую производительность, работает бесшумно, не создает вибраций, вызывающих
замуливание колодца.
Погружной насос не требует его утепления на зиму, а так же
предварительной закачки воды в подающую трубу. Однако, при больших морозах,
даже в случае использования погружного насоса, придется утеплять сам колодец.
Делается это обычно при помощи снега.
Насос располагают не ниже, чем на 0,8 м от дна колодца. На
насос устанавливается донный фильтр. Для подачи воды вверх используется шланг.
Горизонтальный участок подвода выполняется на 20 см ниже точки промерзания
грунта. Вход непосредственно в помещение делается, как правило, под
фундаментом.
Труба для подвода воды в дом укладывается с небольшим уклоном в сторону колодца. Материал трубы – полиэтилен или полипропилен. Для соединения полиэтиленовых труб, более дешевых, применяются специальные фитинги. Но они довольно дорогие. Полипропилен дороже, однако, фитинги на него имеют более
низкую цену. Монтируется полипропиленовая система с помощью специального паяльника, который можно взять напрокат.
Чтобы избавить погружной насос от частого
включения-выключения, а так же иметь запас воды, в здании устанавливают
расширительный бак емкостью до 500 л. С помощью обычной поплавковой системы
регулируют верхний и нижний уровни включения и отключения насоса. Бак снабжают
переливной системой на случай выхода из строя отключения двигателя насоса.
Если есть необходимость поддерживать в системе стандартное давление (2,5-6,0 бар), придется приобрести и установить насосную станцию. Иначе расширительный бак погружного насоса
пришлось бы поднять на высоту не менее 25 м. Правда, в этом случае зимний водопровод из колодца усложняется. В схему добавляются: еще один насос и ресивер. Наличие ресивера, кроме того, позволяет избежать резких перепадов давления при включении или выключении приборов
потребления. На случай выхода из строя станции или пропадания света параллельно насосной станции монтируется байпас.
Ввод в дом
Чтобы завести трубопровод в дом, необходимо проделать отверстие в фундаменте, если оно не было предусмотрено на этапе строительства загородного дома или дачи. Обычно водопровод промерзает именно в месте ввода в дом. Для того чтобы этого не произошло, вокруг трубы в месте ввода устанавливают муфту – небольшой отрезок трубопровода большего диаметра. Кроме этого место ввода тщательно утепляется. Как правило, для труб водоснабжения диаметром 32 мм понадобится муфта диаметром 50 мм.
Утепление и изоляция ввода выполняется так:
- В отверстие в фундаменте вставляется муфта.
- Через муфту пропускается трубопровод и утепляется.
- Для гидроизоляции ввода между трубой и муфтой забивают канат.
- Затем это место заполняется герметиком, монтажной пеной или глиняным раствором.
Видео инструкция и схема прокладки труб для подачи воды из колодца в дом:
Монтаж системы подвода воды из колодца
При монтаже системы водоснабжения в частный дом из колодца соблюдаются нескольких последовательных этапов:
Постановка задач будущему колодцу
Для организации прокачки воды на весенне-осенний период на даче можно использовать и простой шланг с насосом. В этом случае и материалы для колодца не потребуется подбирать долго. В случае же, если колодец должен прослужить долгие годы и использоваться как летом, так и зимой, необходимо серьезно обдумать все нюансы.
Прежде чем монтировать кольца, необходимо:
- Провести герметизацию швов;
- Наружная конструкция утепляется и окапывается дренажем;
- Провести донный фильтр.
Герметизация колодца снаружи обеспечивается с помощью бетонной смеси. Изнутри же необходимо утеплять стеклом в жидком виде.
В целях предупреждения смещения колец колодца в морозную погоду зимнего периода верхнюю частью грунта необходимо обкопать на уровне 2 м и покрыть водонепроницаемой пленкой.
Прокладка труб
Сейчас активно используются полипропиленовые или полиэтиленовые трубы. Они признаны износостойкими и прочными. Трубы рекомендуется устанавливать на песчаную подушку. Затем необходимо их протестировать путем подачи воды из колодца в дома под давлением и без него. Если все в норме, необходимо засыпать трубы сверху сперва песком, а затем грунтом.
Обеспечение внутренней разводки
Существует последовательный и коллекторный способ подвода внутренних труб водоснабжения из колодца в дом. В первом случае при задействовании 2-3 точек одновременно напор воды ослабевает. Поэтому такой способ подойдет только в том случае, если в последующем понадобиться использование незначительного объема воды. В противном случае – проще сразу использовать отдельную подводку для каждой точки по принципу коллекторного способа.
Инструкция по устройству водоснабжения
Оборудование, предназначенное для контроля давления в водопроводе, должен устанавливать и подключать специалист. Для стабильной работы системы необходимо соблюдение следующих правил.
Требования к состоянию колодца
Выдержки из СанПиН 2.1.4.1175-02:
- Колодец располагают на незагрязненном участке, выше выгребных ям, туалетов, складов удобрений и химикатов, промышленных предприятий и канализационных сетей по потоку грунтовых вод не менее чем на 50 м.
- Для обустройства колодца непригодны участки, подверженные затоплению паводковыми водами или оползным деформациям, расположенные в заболоченной местности или на расстоянии менее 30 м от транспортных магистралей.
- Оголовок (надземная часть) служит для защиты от засорения, водозабора и наблюдения. Он должен возвышаться над землей минимум на 0,8 м, иметь крышку или железобетонное перекрытие с люком. Над оголовком устраивают навес или будку. Рядом ставят ограждение.
- Вокруг оголовка делают «замок» глубиной 2 м и шириной 1 м из промятой и уплотненной глины или жирного суглинка. Поверх «замка» должна быть отмостка из камня, кирпича, бетона или асфальта. Ее радиус — от 2 м, уклон — 0,1 м от колодца в сторону и вниз.
- Стены колодезного ствола должны надежно защищать от проникновения стоков, верховодки. Рекомендуются железобетонные кольца. Допустимо использовать природный камень, кирпич (без трещин, не окрашивающий воду), дерево. Кирпич и камень кладут на раствор из цемента высоких марок без примесей.
- В стенки шахты заделывают чугунные скобы для спуска в колодец при ремонте или чистке. Их располагают в шахматном порядке с шагом 30 см.
- Водоприемная часть должна доходить до водоносного пласта. Для увеличения притока нижнюю часть стенок шахты можно делать с отверстиями или в виде шатра.
- На дне отсыпают обратный фильтр из песка, гравия или гальки.
Прокладка водопровода.
Обрабатывать стены колодезные битумными материалами запрещено.
Нюансы прокладки труб
Основные правила прокладки труб колодезного водопровода с поверхностным насосом:
- Траншею копать глубиной ниже уровня промерзания грунта. Обязателен уклон в сторону колодца не менее 2°.
- Трубопровод необходимо утеплить. Варианты — надеть поверх труб специальные «скорлупы» из теплоизолирующего материала (например, из пенополистирола) или проложить водонагревательный электрокабель (эффективнее, но повышаются расходы на электроэнергию).
- В стенке шахты высверлить отверстие. Предварительно воду из колодца откачать.
- В отверстие завести трубу и согнуть вниз.
- Заделать щели между всасывающей трубой и входным отверстием в стене ствола. Если колодец из бетонных колец, то подойдет смесь цементного раствора или плиточного клея с жидким стеклом.
- Установить на входе в трубу сетчатый фильтр. До дна колодца должно оставаться не менее 50 см.
Для колодезного водопровода пригодны трубы металлические, металлопластиковые, полипропиленовые.
Утепленный трубопровод.
Осуществляем внутреннюю разводку
Способы разводки труб водоснабжения в дачном или загородном доме:
- Последовательный. Это самая простая и экономичная схема. От стояка труба идет к первому сантехническому прибору, от него ко второму и т. д. Недостатки способа — подходит только при небольшой потребности в воде, так как при включении сразу нескольких точек водозабора напор падает; невозможно отключить 1 прибор в случае поломки.
- Коллекторный. Каждый сантехнический прибор подключается непосредственно к основной трубе. Для этого устанавливают коллектор — устройство из нескольких запорных кранов, распределяющее поток воды. Достоинства — равномерность напора во всех точках водозабора; возможность отключить при необходимости любой прибор или понизить напор в тех, которые наименее востребованы. Недостатки — сложнее и дороже, чем последовательная схема.
Трубы можно «спрятать» в стенах домика, проделав штробы, или оставить на виду. Второй вариант выглядит хуже, но проще в установке и обслуживании.
Подключение водоснабжения из колодца
Эта работа может вполне делаться своими руками. Только надо все выполнять правильно и соблюдать технологию, это будет залогом успеха.
Для выполнения работы заранее приобретите нужные материалы, при этом сразу учтите и уклон и количество поворотов. Вам надо взять и правильно колена для выполнения поворотов. Тем более учтите, что будут и отходы, поэтому качественно это просчитайте.
Особенности подключения
Вы сначала должны определиться, какая вода вам нужна. Чем глубже будет залегание, тем и цена конструкции будет дороже.
Итак:
- Первый слой вода залегает на глубине до т-х метров. Только она будет пригодна только для технических целей. Нормальная вода находится примерно на глубине в 10-ть метров;
- Следует учесть, что подача воды полностью зависит от мощности насоса. Если он будет работать в холостую, тогда он быстро придет в негодность. Поэтому обязательно надо сделать врезку датчика для определения наличия воды (см. Датчик уровня воды в колодце для контроля). Он будет вовремя отключать насос;
- Понадобится и установка обратного клапана, который обезопасит от слива воды обратно в систему;
- После насоса в обязательном порядке надо установить механические фильтры. Обязательно на конце установите сетку, которая защитит от попадания примесей в оду, а это в свою очередь обеспечит бесперебойную подачу воды;
- На случай аварийного отключения воды, следует предусмотреть слив. Это тоже может понадобится;
- При подключении лучше установить автоматику, которая обеспечит подачу воды даже при перепадах в сети;
Подготовительные этапы работ
Перед тем, как приступить к непосредственному подведению воды к дому, нужно проверить, пригодна ли вода для употребления. Далее нужно будет приобрести трубу нужного размера, с помощью которой дом будет соединяться с самим колодцем. Если он находиться слишком далеко от жилья, то лучше выкопать рядом новый колодец.
Порядок выполнения работы
Сразу следует сказать. Что стыки труб надо довольно качественно герметизировать. Утечек не должно быть. Инструкция дана для укладки и кабеля для подогрева.
Если вы его не применяете, тогда надо сделать укладку трубы глубже промерзания грунта на 20-ть см. При этом надо провести качественное утепление всей системе. Иначе ее может просто порвать при промерзании.
Схема правильного подключения и ведения
Итак:
- Необходимо взять лопату, для этого потребуется и штыковая и совковая, после этого выкопать траншею, глубина которой должна соответствовать 600 мм, а ширина 250 мм. Если труба не будет соответствовать требуемому размеру, тогда ее надо будет нарастить, для этого применяется патрубок;
- Начинаем укладывать трубу в траншею. Подводим один конец к дому, другой – в определенное отверстие в колодце. Затем приступаем к укладке второй трубы под электрический кабель;
- Электрический кабель укладываем в трубу, которую специально для него проложили. Следующим этапом для защиты труб от промерзания в зимнее время года будет хорошее их утепление;
- Делаем соединение водопроводной трубы и водяного насоса нужно, это выполняется при помощи специального шланга, опустить насос в колодец, при этом следует отрегулировать его высоту, так же надо проверить и давление воды, которое должно быть в норме.
Фото погружения насоса в колодец
Теперь нам надо жестко закрепить насос. Это выполняется путем фиксации проволокой. Этап погружения завершен. Можно осуществлять подключение к сети.
Включаем насос и проверяем его работу.
Состояние колодца

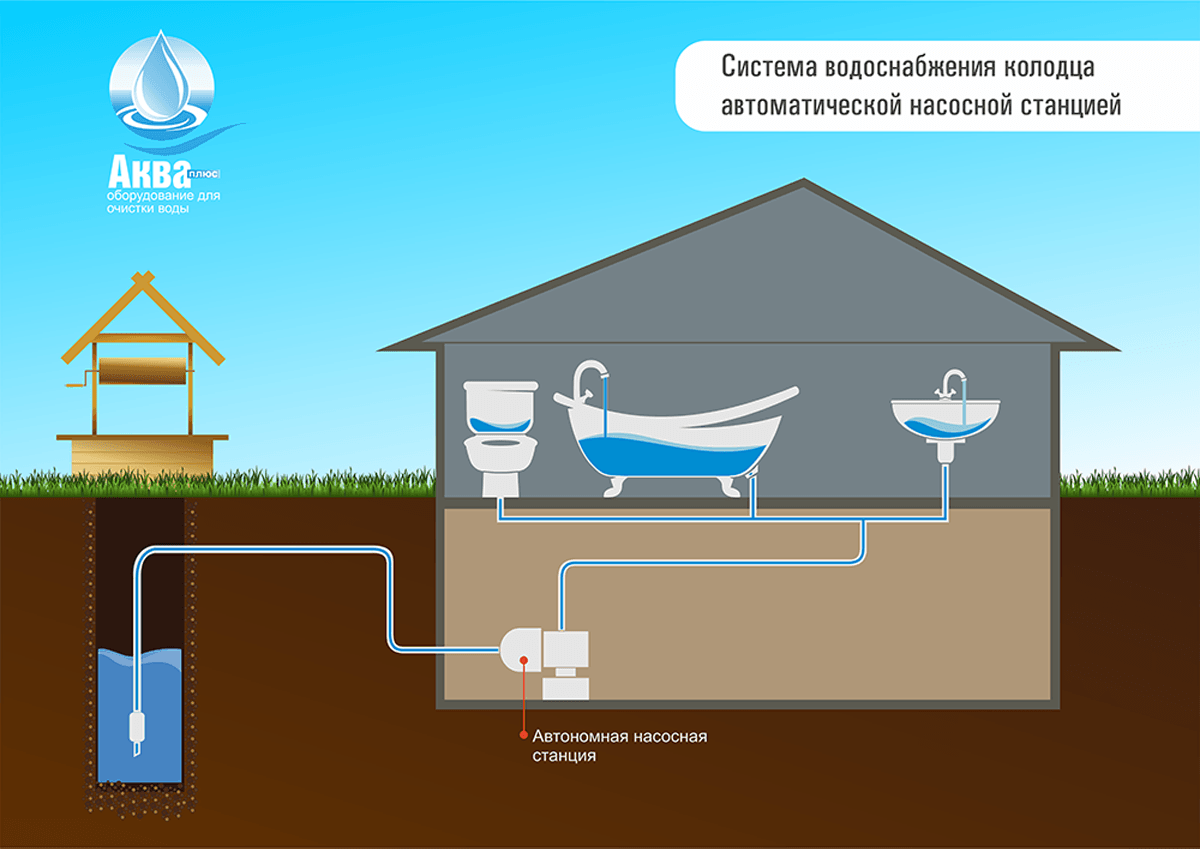

Простейшая схема водоснабжения из колодца с погружным насосом включает в себя помпу и шланг. В качестве источника воды подойдет колодезная шахта из бетона, древесины или резиновых шин. Чтобы организовать надежную и долговечную систему водоснабжения, необходимо провести серьезную подготовку. Чаще всего колодцы на дачах сооружаются из бетонных колец. Это объясняется дешевизной и доступностью расходного материала. Монтаж колец в готовую шахту обычно не вызывает никаких сложностей.
Подготовительные мероприятия включают в себя следующие процедуры:
- Герметизация швов. Для наружной отделки хорошо подходит рулонная гидроизоляция, пропитки глубокого проникновения и бетонные растворы. Изнутри рекомендуется использовать жидкое стекло, не содержащее в своем составе никаких вредных примесей. Чтобы соединительные участки колец прилегали более плотно, их отделывают натуральными веревками или самоклеящейся лентой Rubber Elast.
- Дренаж и теплоизоляция. Чтобы колодезные кольца не смещались во время пучения мерзлой почвы, верхний участок шахты необходимо заизолировать водонепроницаемой пленкой или геотекстилем. Для этого готовый ствол откапывают с внешней стороны на глубину 2 м. Поверх гидроизоляции укладывается теплоизоляционный материал. Для засыпания зазора по бокам шахты применяют слой песка высотой 40-50 см. Обязательно организовывают глиняный замок.
- Сделать донный фильтр. Во избежание заиливания колодца, его дно оснащают специальным фильтром. Как результат, основание получает должную стабилизацию, сохраняя способность пропускать воду. Для этого в продаже имеется специальный синтетический материал – Дорнит. После укладки на дно поверх него насыпают слой щебенки высотой 10-15 см. Для укрепления краев полотна используют стальной оцинкованный профиль и дюбели.
Материалы и комплектующие для монтажа
Стальные магистрали центрального водопровода, подающие в наши жилища грязную и ржавую воду, навсегда ушли в прошлое. Для устройства водоснабжения частного дома из колодца или скважины используйте современные полиэтиленовые трубы ПНД марки PE-100 с толщиной стенки 3 мм, которые легко проложить и завести в дом своими руками. В подавляющем большинстве случаев для наружной разводки хватает диаметра 32 мм.
Для подведения воды по первой схеме (с погружением насосного агрегата) из скважины вам потребуется:

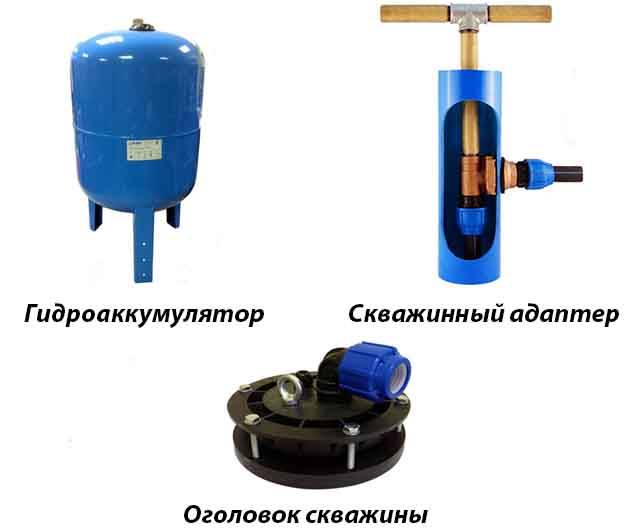

- оголовок или скважинный адаптер;
- подвесной трос диаметром 3 мм;
- сам насос, оборудованный обратным клапаном;
- гидроаккумулятор емкостью 25—100 л;
- реле давления типа РДМ-5 и «сухого» хода;
- фильтр грубой очистки и грязевик;
- манометр;
- шаровые краны, фитинги;
- электрический кабель и автоматические выключатели номиналом 16 А.
Если вам больше подходит схема с насосной станцией, то отдельно покупать реле и гидроаккумулятор не нужно, поскольку они входят в комплект установки. Как правильно рассчитать минимальный объем аккумулирующего бака и мощность насоса, смотрите на видео:
Внутренний водопровод частного дома
Внутренняя разводка водопровода в частном доме, в принципе, не отличается от стандартов городской квартиры.
Схема водопровода в частном доме со скважиной. 1. Скважина. 2. Аккумулирующая ёмкость. 3. Насосная станция. 4. Водоподготовка. 5. Контур ГВС. 6. Внутренний водопровод с коллекторной разводкой. 7. Блок очистки обратного осмоса
Если накопительная ёмкость стоит сверху, то используют верхнюю разводку без подкачки воды.
При размещении гидроаккумулятора в кессоне или подвале используют нижнюю разводку с подкачкой воды.
Главное преимущество частного дома — это возможность использования коллекторной, а не последовательной разводки. В этом случае к каждому потребителю ведут отдельную трубу, а не делают отвод от общей с помощью тройника. И тогда напор (давление) воды в точке потребления не будет зависеть от пользования водой остальными потребителями до этой точки — сказываться будет только расстояние от насосной станции и разница в уровне.
