Монтируем деревянные распашные ворота своими руками: Инструкция — Обзор

Размеры каждой створки и калитки

При расчете высоты ворот важно учитывать, что снизу должно остаться расстояние в 5 – 10 см от земли. Если же на участке, где планируется производить установку ворот, лежит плитка или асфальт, то этот зазор допустимо уменьшить до 5 см. Говоря о размерах будущих ворот, учитываем, то они должны быть такими, чтобы автотранспортное средство в них могло свободно проехать

Высота также зависит от высоты забора, габаритов транспортного средства и размеров листа

Говоря о размерах будущих ворот, учитываем, то они должны быть такими, чтобы автотранспортное средство в них могло свободно проехать. Высота также зависит от высоты забора, габаритов транспортного средства и размеров листа.

Размеры калитки должны обеспечивать свободный и удобный проход через нее. Считается, что наиболее правильно делать калитку шириной в 1 метр и высотой в 2.

Изготовление металлических ворот на подвеске своими руками

Въездные ворота на подворье, несмотря на прочность и жесткость их конструкции, со временем, как правило, «оседают», перекашиваются, Иногда на их стойках даже разрушается верхняя петля-шарнир. Особенно подвержены деформации деревянные конструкции и створки Широких ворот. Разгрузить петли и створки от нагрузок, приводящих к деформации, поможет дополнительное подвешивание незакрепленной стороны створки.

Как видно на фото, конструкция подвески для ворот из металла, устанавливаемых своими руками, достаточно проста:

Она почти не отличается от аналогичного способа укрепления ворот в стиле ранчо. Состоит она из металлического прутка 08—10 мм, соединенного одним концом с неподвешенной стороной створки, а другим — с удлиненной стойкой ворот.

Удлинитель из отрезка трубы (уголков, деревянного бруса или других материалов) прочно скреплен с верхним концом стойки ворот сваркой или иным способом. На верхнем конце удлинителя закреплен металлический штырь 016—20 мм соответствующей длины, Который является шарнирным элементом подвески. На штырь свободно надевается поворотная петля из листового металла толщиной 4-5 мм. Тяга из прутка одним концом соединяется с поворотной петлей, а другим (с резьбой) — с неподвижной скобой, закрепленной на углу створки ворот.

Необходимое натяжение, поддерживающее свободную сторону створки и разгружающее верхнюю петлю-шарнир, осуществляется байкой. Декоративный колпак при установке металлических ворот на подвеске своими руками можно выполнить из дерева, оцинкованного железа или других материалов.

Ниже вы узнаете, как сделать раздвижные ворота для дачи.

Подготовка к строительству

Рисунок 2. Схема принципа построения каркаса.

Как правило, вопрос об обустройстве ворот появляется по мере готовности забора. В первую очередь необходимо произвести замеры расстояния между последними досками готового ограждения.

Специалисты рекомендуют во время работы ориентироваться на чертежи. Их можно изготовить самостоятельно или воспользоваться уже представленной схемой (рис. 1). В случае если результаты замеров будут немного отличаться от указанных в чертежах, можно подставить нужные показатели.

После изготовления схемы следует позаботиться о приобретении необходимых материалов и подготовке инструментов. Для строительства распашных ворот потребуются:

• измерительная рулетка;
• строительный уровень;
• электролобзик или ножовка;
• саморезы;
• шуруповерт или отвертка;
• рубанок;
• наждачная бумага;
• лопата;
• щебень;
• цементно-песчаная смесь;
• металлические трубы, деревянный брус или бревна диаметром в 10 см;
• доски толщиной не менее 2,5 см и высотой около 2 м;
• деревянные балки сечением 5х5 см;
• дверные петли;
• масляная краска для древесины или лак;
• кисть.

http:

Преимущества дерева как конструктивного материала

В большинстве российских регионов дерево применяется как доступный и дешевый стройматериал. Для изготовления деревянных ворот можно применять недорогие породы древесины: сосну, ель.

Конструктивными преимуществами дерева признаны:

• Доступная цена. Даже применение дуба, лиственницы приемлемо для бюджета.
• Дышащая структура. Во внутренних помещениях поддерживается естественный уровень влажности.
• Теплоизоляционные качества. Деревянная обшивка с воздушной прослойкой не требует дополнительного утепления.
• Пластичность. Дерево можно легко пилить, строгать, сверлить, монтировать пазовыми или болтовыми соединениями.
• Эстетичность. Естественную красоту текстуры древесины можно выявить простыми методами: шлифовкой, обработкой морилками, лаком.

Деревянные ворота, при достаточной прочности и надежности, можно сделать настоящим произведением декоративного искусства.

Минимальный набор инструментов и пиломатериалов

Для изготовления, монтажа деревянных ворот своими руками вам не понадобится сложный инструментарий. Можно обойтись обычным бытовым набором, в который входят:• лучковая пила, ножовка;• отвертки, гаечные ключи;• молоток, стамеска;• измерители (метр, рулетка, уровень, отвес, уголок);• абразивы, шлифовальные шкурки;• кисти, валики для покраски, нанесения антисептиков, лакировки.

Для изготовления конструктивных элементов въезда потребуются доски, брус, дополнительные крепления (кронштейны, уголки). Из метизов нужно купить петли, анкера, болты и гайки, гвозди, саморезы и шурупы. Для отделочных работ нужно купить краску, морилки, лак.

Подготовительные работы, изготовление коробки и створок

Для конструирования коробки и створок вам не нужны особо точные чертежи. Можно взять любую принципиальную схему, в которую нужно перенести результаты собственных замеров. При замерах достаточна точность с допуском в 5 -10 миллиметров. Возможные зазоры компенсируют перекосы при навеске полотен. При расчетах конструкции каркаса специально оставляют сантиметровый зазор для установки металлического уголка по периметру.

По конструкции обычные ворота состоят из деревянной рамы (коробки, смонтированной в проеме) и двух створок одинакового размера. Реже применяются менее удобные одностворчатые съезды. Каркас каждой створки собирается из деревянного бруса, сечением 40х40, 40х50 мм. Для усиления брусового периметра применяют диагональные или крестообразные распоры. Для соединения брусьев фрезеруют пазовые соединения, которые легко заменить металлическими кронштейнами (уголками) на саморезах. Теплоизоляцию полотна обеспечит размещение между брусьями утеплителей (поролона, пенополиуретана).

Снаружи (с одной или обеих сторон) каркас створки обшивается доской толщиной от 25 до 40 миллиметров. Лучше использовать половую доску с пазами и шипами, из которой вам будет легко сделать обшивку с минимальными зазорами. Строганый материал легко купить в магазинах хозтоваров, на базах стройматериалов. Если вами запланировано обшивать наружную сторону полотна металлом, обшивку можно сделать из листов ДВП, ДСП, толстой фанеры.

Все деревянные материалы (доски, листы) крепят к брусьям гвоздями, шурупами, саморезами. После сборки все деревянные конструктивные элементы каркаса, обшивки пропитывают специальными антисептическими и противопожарными составами. При поиске пропиток в магазинах обязательно выбирайте составы с примечанием «для употребления на открытом воздухе».

Для рамы используют брус сечением 100х100,100х150 мм. Для нижнего обреза рамы лучше применить металлический швеллер, более долговечный, не истирающийся при проезде машины. Швеллер бетонируется в пол въезда, скрепляется с П-образной коробкой болтами или анкерами.

Конструирование ворот

Деревянные ворота состоят из рамы, каркаса и обшивки. Вес створок при этом не должен приходиться только на петли (бока конструкции). Он должен равномерно распределяться по воротам. Для этого и делаются опорные столбы и рама. Коробка должна быть жёстко скреплена со стенами. Опоры можно сделать как из труб, так и из деревянных брусьев толщиной не менее 10 см. Опоры монтируют в заранее подготовленные ямы, глубина которых не должна быть меньше одного метра, а ширина на 10 см больше, чем ширина опоры.

Перед посадкой столба на дне делают песчано-щебневую подушку, после чего её утрамбовывают. Дальше можно ставить опору, выровнять её по вертикали и горизонтали и заливать бетоном.

Если ставить деревянные столбы, то нижние концы перед установкой лучше смазать битумной мастикой для того, чтобы дерево не гнило. Створки впоследствии вешают на металлические петли. Их разнообразие на рынке большое, есть из чего выбрать. Лучше покупать стреловидные модели, так как они хорошо выдерживают большие нагрузки.

Если каркас распашных гаражных деревянных ворот делать из брусков, то их заранее необходимо подготовить и нарезать согласно чертежам. В случае надобности установки диагональных балок, одни концы необходимо расточить под углом. Все детали обрабатываются рубанком и желательно шлифовальной машинкой.

Скрепить между собой все части можно несколькими способами:

1. Самый простой вариант — использование саморезов и уголков.
2. Можно скрепить нагелями, смазанными строительным клеем. В этом случае необходимо просверлить отверстия под нагели.
3. Способ крепления — ласточкин хвост. Довольно часто используется в мебельном производстве. Но качественно сделанный шип будет очень надёжно держать и конструкцию ворот.

Снаружи конструкцию необходимо покрасить водоотталкивающей краской. Но перед этим все деревянные части следует полностью пропитать антисептическим раствором. На створки прикрепляют с помощью шурупов фанеру. Лучше это сделать, пока слой краски только нанесён. Таким образом, она сразу же будет приклеена к конструкции. После этого створки переворачивают, красят с другой стороны и при необходимости утепляют. При этом, если краска ещё не высохла, она сразу же приклеит утеплитель.

Дальше покрасить нужно каркас и также к нему прикрепить лист фанеры, пока ещё не высохла краска. Но если сверху планируется обшивка ещё одним слоем металлического листа, то лучше вместо фанеры использовать оргалит. На противоположную сторону ворот можно прикрепить ещё и вагонку поверху.

Ну а если необходимо сохранить естественный вид, то доски с внешней стороны ничем не заклеиваются и не красятся. Их необходимо хорошо отшлифовать и укрыть двумя слоями лака. Если сочетать такой вариант с кованными элементами, то можно получить произведение искусства.

Для установки ворот на петли нужно как минимум два человека, поскольку ворота довольно тяжёлые. Рама должна быть идеально ровной, чтобы ворота самопроизвольно не открывались, и закрыть их можно было без особого труда.

Если опорные столбы сделаны в металлическом варианте, то петли к ним приваривают, а если в деревянном, то прикрепляют с помощью болтов. Шапки болтов должны быть спрятаны внутрь опоры. Для этого делается небольшое углубление, диаметр которого на 1-2 миллиметра больше диаметра шапки болта. После этого отверстия зашпаклёвываются. Таким образом, можно себя обезопасить от воров, так как болты нереально открутить.

Металлический каркас можно сделать из металлического профиля или круглой трубы. Детали свариваются между собой, и при работе их также необходимо выставлять на ровной поверхности. Помимо этого, также проверяют горизонтальное положение строительным уровнем.

Швы от сварки необходимо зашлифовать и очистить болгаркой для того, чтобы обшивка точно прилегала к каркасу.

Деревянные створки к каркасу прикрепляют с помощью болтов. Для этого в необходимых местах делаются отверстия как в металлическом каркасе, так и в деревянных створках.

Распашные ворота для гаража: плюсы и минусы

Кроме внешнего вида, распашные деревянные ворота в гараж выделяются и иными достоинствами:

1. Дерево хорошо пропускает пары, что снизит уровень влажности внутри гаража и положительно скажется на состоянии автомобиля.
2. Доступность и низкая цена – приобрести брус и доски можно в ближайшем строительном магазине, а стоят они не так уж и много.
3. Простота в обработке. Для работы с этим материалом не требуются редкие и очень дорогие инструменты, их можно найти в любом домохозяйстве, и, скорее всего, вы знаете, что с ними делать.

Ну а если вы затеяли строительство из бруса или бревен, то установка ворот в брусовый гараж будет для вас оптимальным вариантом, так как такие ворота лучше всего будут сочетаться с внешним видом вашего гаража, дома и всего участка в целом.

Однако, если вы хотите ставить в гараж деревянные ворота, помните о недостатках:

Какие еще есть виды гаражных ворот, читайте здесь.

Готовы засучить рукава и приступить к делу? Если да, то начнем с выбора материалов.

Материалы и инструменты

Итак, из чего мы будем делать распашные деревянные ворота для гаража:

1. Брус для проема. Вертикальные стойки должны закапываться в землю на 1-1,5 метра, плюс высота проема гаража. Что же касается сечения, то достаточно крепким будет брус 100х100 мм. Перемычка между стойками тоже должна быть выполнена из бруса и иметь сечение 50х100 мм.
2. Каркас ворот должен быть достаточно крепким, но не слишком тяжелым, чтобы снизить нагрузки на петли и стойки. Для его изготовления следует взять брус сечением 50х50 мм.
3. Обшивка выполняется из досок толщиной 25 мм. Что же касается ширины, то ее вы можете выбрать самостоятельно, но оптимальными цифрами являются 10-20 см.
4. Петли для ворот. Учитывая их массу, нагрузка на них будет немалой, потому лучше приобрести стреловидные петли, так как они крепче и надежнее (и, кроме того, они украсят ваши ворота).
5. Битумная мастика.
6. Цемент.
7. Пропитки для защиты от пожара, насекомых и грибков, антисептик.
8. Морилка или лак.
9. Крепежные материалы – нагеля (деревянные гвозди) и саморезы. Если гараж не из дерева, то понадобятся длинные болты и дюбели

Инструменты, которые нужны для создания своими руками распашных ворот на гараж, можно найти в любом частном доме, либо спросить у соседей и друзей:

• электрический лобзик и ножовка для дерева;
• шуруповерт, дрель, киянка и молоток;
• стамеска и рубанок;
• уровень, уголок и рулетка;
• шлифовальная шкурка или что-нибудь подобное;
• валик или кисти для нанесения пропиток и лака.

Читайте здесь о том, как сделать своими руками козырек для гаражных ворот.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

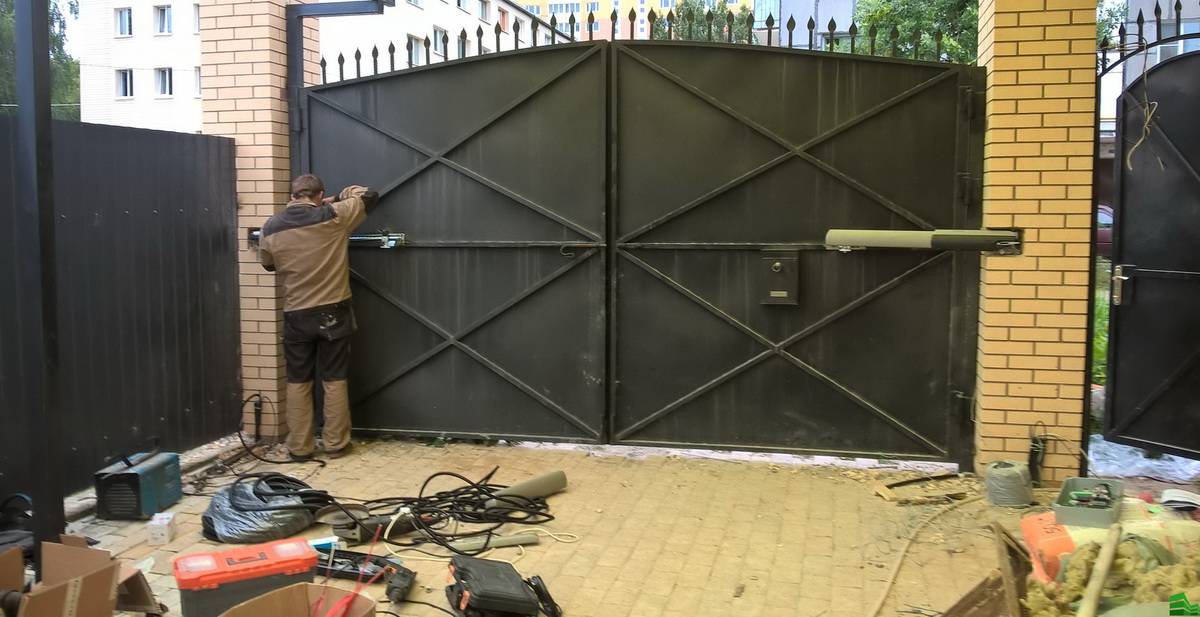

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Раздвижные ворота для экономии места

Чтобы открыть распашные ворота, нужно дополнительное пространство. Если его нет, можно установить деревянные откатные ворота. Без специальных инструментов и опыта вряд ли удастся изготовить такие ворота из дерева своими руками. Они представляют собой металлическую раму, в которую вставляется штакетник. Эта рама ездит по металлическим рельсам, установленным вдоль забора. Эти ворота можно открыть одним движением руки, но не на всех участках их можно установить: справа или слева у забора должна быть ширина, равная ширине полотна ворот.

Если вы не знаете, как сделать ворота такого типа, лучше не браться за их изготовление совсем. Построить кирпичные столбы для таких ворот и установить весь этот сложный механизм сможет только человек с большим опытом работы. Деревянные гаражные ворота тоже не могут быть такого типа, потому что заезжать полотну будет просто некуда.

Изготовление

Как театр начинается с вешалки, так частное владение «открывается» со входа. Красивые ворота – визитка владельцев дома. В то же время они должны быть прочными, чтобы обеспечить безопасность хозяев и сохранность имущества. Распашные металлические ворота на дачу можно сделать самостоятельно. Другие конструкции нуждаются в сложных механизмах открытия и запирания.

Набор инструментов и материалов

Для изготовления створок понадобится слесарное и сварочное оборудование. Из инструмента следует подготовить:

1. Угловую шлифовальную машинку с отрезными кругами.
2. Сварочный аппарат с электродами.
3. Дрель или шуруповёрт с набором свёрл по металлу, а также комплектом бит для закручивания саморезов.
4. Измерительный инструмент (рулетку, металлическую линейку, штангенциркуль).
5. Строительный уровень, уголок.
6. Бур для копания лунок под столбы или лопату.

Количество материалов и их сортамент зависят от размеров прохода. Для ворот со средними параметрами понадобится:

1. Труба профильная для изготовления каркаса. Внешнюю рамку делают из металлопроката с сечением 60 х 40 х 4 мм, перемычки из 40 х 20 х 3 мм.
2. Квадратная труба 100 х 100 х 5 мм под опоры.
3. Облицовочный материал (профнастил, поликарбонат, деревянный штакет или вагонка).
4. Запорный механизм.
5. Комплект петель.
6. Краска.
7. Механизмы для автоматического открытия (необязательный компонент, при необходимости их можно установить позже).

Установка опор

Столбы, на которые будут крепить створки, должны выдерживать вес конструкции. Опоры вкапывают глубоко в землю (около 1,5 м). Это позволяет им сохранять вертикальное положение при интенсивной эксплуатации ворот. Порядок работы:

1. Нижний край столба, который будет в земле, обрабатывают битумными мастиками или грунтуют. К верхней части приваривают металлическую пластину для защиты внутренней полости от попадания воды.
2. Копают яму лопатой или с помощью бура. Глубину лунки делают больше уровня промерзания почвы на 25-30 см, но не менее 1 м. При большом весе створок или их габаритов яму копают не менее 1,5 м.
3. На дно лунки насыпают песчаную подушку толщиной 10-20 см. Она нужна для предотвращения проседания столба в грунт.
4. Устанавливают опору, выравнивают её по вертикали при помощи отвеса или строительного уровня.
5. Готовят и заливают бетон.
6. Дают столбу отстояться в течение 7 суток.

К сведению!Вместо металлических труб для изготовления опор применяют бетонные столбы или кирпич. Под них делают фундамент с основанием больше, чем размеры стоек.

Изготовление створок

Пока бетон под опорами сохнет, приступают к сборке железного каркаса ворот. Ширина створок зависит от расстояния между столбами, а высота – от назначения ворот и размера забора. Последний определяют с учётом технологических зазоров. Дополнительное пространство необходимо для размещения петель, замков. К тому же внизу оставляют просвет для беспрепятственного открытия зимой, когда на земле скапливаются снег и лёд.

Полученные размеры переносят на эскиз или чертёж ворот. Это поможет точно определить потребность в материалах и не допустить ошибок при сборке. Когда размеры всех деталей определены, металлические – нарезают на куски нужной длины. Раскроить материал можно непосредственно на складе металла. Разрезать желательно с небольшим запасом, чтобы на месте произвести торцевание труб. Порядок сборки:

1. На ровной площадке выкладывают рамку будущей створки, контролируют линейные размеры и диагонали между противоположными углами.
2. Стыки временно соединяют прихватками, затем полностью обваривают.
3. Поверхность сварных швов зачищают шлифовальным кругом от шлака и окалины.

Окрашивание

После завершения сварочных работ металлическую рамку красят. Первый слой в покрытии – грунт. Он нужен для защиты стали от коррозии, выравнивания шершавой поверхности, лучшего сцепления краски с железом. Перед грунтовкой металл обезжиривают растворителем. Наносят лакокрасочное покрытие краскопультом или кистью

Внимание уделяют сварным швам: в этих местах коррозия будет наиболее интенсивной

Обшивка каркаса

К готовой рамке прикрепляют листы профнастила. Для частного дома это простой и бюджетный вариант отгородиться от проезжей части. Профнастил вырезают по размерам створок ножницами по металлу. Работу выполняют в грубых перчатках, чтобы уберечь руки: на краях металла образуются острые кромки и заусенцы. Кровельный материал фиксируют с обратной стороны ворот саморезами или заклёпками. В последнем случае под метизы предварительно сверлят сквозное отверстие в профнастиле и каркасе.

Особенности

Чтобы добиваться гармонии, достаточно сделать ограду в том же стилевом направлении, как и дом из древесины, который стоит на участке. Множество шедевров из древесины веками стоят под снегом, разными температурами и дождем. Если делать все правильно, по технологии, то ворота прослужат очень долг. Следует учесть, что для ветренных мест не лучшим вариантом будет использование сплошных полотен.

Стилевое оформление бывает с разными вариациями, к примеру, нижняя часть сплошная, а верхняя решетчатая или ажурная. Так вы не просто сможете декорировать ограждение, но и сделаете ветровую нагрузку меньше, постоянно воздействующую на нее. Как итог, после сильных бурь не потребуется поднимать наклонившийся забор.

Изготовление створок

Для сборки каркаса створок нужны доски толщиной 50 мм, шириной 100–150 мм. Вместо досок используют также деревянные бруски. Основная задача – точно подогнать их размеры под габариты конструкции. Все будет зависеть от высоты ворот и ширины проема. Поэтому подготавливаются четыре доски длиной, равной высоте, и еще четыре длиной, равной половине ширины.

Собирается каркас прямоугольной формы, где значение имеет способ крепления досок между собой. Раньше для этого использовали соединения с различными запилами и дополнением в виде нагелей. Сегодня используют металлические крепежные профили, которые к древесине прикручивают саморезами. Установив такие профили с двух сторон соединяемых досок, получаем достаточно надежное крепление.

Для надежности в каждом углу можно установить укосину (под 45°) из тех же досок, что и сам каркас, и добавить поперечину во всю ширину створки. Нередко вместо поперечины монтируют диагонально установленный элемент из доски.

Итак, каркасы полотен готовы, остается обшить их. Вариантов здесь огромное количество, самый простой – установить вертикальные доски толщиной 20–25 мм, шириной 80–100 мм. Их можно установить плотно друг к другу или оставить небольшие зазоры. Что касается длины дощатой обшивки, то она должна быть на 20–25 см больше высоты ворот и выступать за пределы каркаса с каждой стороны. Крепление производится саморезами, длина которых должна быть минимум в два раза больше толщины обшивочных досок.

Обшивка каркаса и монтаж створок

Следующим этапом работ станет подготовка досок своими руками для их дальнейшей обшивки. Вам следует обрезать их до требуемых параметров и со всех сторон обработать с помощью рубанка. Они будут крепиться к каркасу деревянных ворот саморезами. В зависимости от ваших предпочтений, элементы из дерева можно расположить либо плотно друг к другу, либо на определенном расстоянии.

Если вы выберите второй вариант, то следует соблюдать нормы шаблона. Он должен быть таких же размеров, как материал, используемый для обшивки. Что касается толщины, то она будет варьироваться в зависимости от расстояния между досками, которое вы решите оставлять.

Замок на деревянную дверь

Когда обшивка будет полностью готова, доски сверху стоит подрезать своими руками. Сделать это можно либо по профилю, либо ровно. Каждую область подрезку потребуется зачистить наждачной бумагой. Для будущих ворот вторая створка создается по такому же принципу.

Сделав описанные моменты, начинайте монтировать ворота. Крепление петель к створкам осуществляется с помощью саморезов, они должны иметь винтовую резьбу, чтобы легко вкрутиться в каркас.

Длина от грунта до нижней части деревянных ворот должна составить не менее пяти сантиметров. Это избавит вас от дальнейшей переработки при эксплуатации. Также вы сможете произвести укладку покрытия при въезде, если будет такое желание.

С помощью шпингалетов происходит фиксация ворот из дерева в закрытом состоянии, можно использовать замки (врезные или навесные), а также задвижки. Красить конструкцию своими руками нужно уже в готовом виде. Лак или краска должны наноситься на деревянные ворота сразу в два слоя.

Как сварить металлические распашные ворота для дачи своими руками

Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.

Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.

Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.

Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.

При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.

С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.

Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.

Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.

Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.

Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.

На этих фото показаны распашные металлические ворота, изготовленные своими руками:

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
4. Минимальная высота проема — 2 м.
5. Не рекомендуется использовать висячий замок с внешними петлями.
6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

Фурнитура для ПОВ

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

Коротко о главном

Чаще изготавливают распашные ворота из древесины. Они привлекательны, имеют простую конструкцию и доступную стоимость. Еще домовладельцы устанавливают деревянные откатные ворота, но они отличаются более сложным устройством.

Для наполнения створок используют доски, которые могут размещаться с зазорами или без них. Стандартная ширина двух полотен составляет 3-4 м. Они навешиваются на столбы из дерева, металла или кирпича. Опоры всегда бетонируются в земле. При изготовлении ворота создаются с деревянным или металлическим каркасом. После его обшивки деревянные детали шлифуются, при необходимости шпаклюются, грунтуются и покрываются лаком.

Оценок 0

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.
