Продолжаем монтаж
На заключительном этапе нужно сделать следующие операции:
- В проделанное в потолке отверстие установите базовую часть корпуса лампы (распределительная коробка уходит за потолочные панели). Многие конструкции закрепляются с помощью клипс, которые автоматически защелкиваются.
- Теперь начинайте монтаж лампочки. Корпус каждой лампы снабжен крепежным элементом, при помощи него легко закрепить финальную деталь. Следуйте инструкции производителя.
- Подключите электричество. Новые потолочные светильники вас порадуют!
В натяжной потолок точечные светильники устанавливают точно так же, но отверстия не высверливают, а вырезают ножом внутри термоустойчивого кольца.
Потолочные светильники в ванную комнату необходимо ставить вместе с трансформатором. Чтобы определить, какой именно трансформатор нужен в конкретном случае, необходимо количество ламп умножить на их мощность. Полученный результат покажет, какой мощности трансформатор нужен. Часто используют несколько трансформаторов отдельно на каждую группу лампочек. Такая предусмотрительность поможет избежать ситуации, когда трансформатор вышел из строя, а свет в ванной пропал в самый неподходящий момент.
Меняем люстру на натяжном потолке
Вы скажете: натяжной потолок устанавливают специалисты, вот пусть они и занимаются заменой светильника. Но это не совсем так по двум причинам:
- Прежде всего, это не в их компетенции.
- Вторая причина еще проще: за несложные электромонтажные работы с вас возьмут приличные деньги.
Поэтому читаем инструкцию, подготавливаем необходимый инструмент, закупаем материал – и вперед!
Первое, о чем нужно подумать заранее перед заменой люстры (или установкой новой) на натяжном потолке – это точно определить место ее расположения. От этого зависит, нужна ли прокладка дополнительной проводки.
Выбор и покупку люстры нужно произвести до установки натяжного полотна. Это позволит определиться с вариантом монтажа и правильно произвести подготовительный этап. Вот несколько простых рекомендаций, которые позволят вам правильно выбрать люстру для натяжных конструкций:
- Чаша светильника не должна иметь острых краев или выступов (можно повредить полотно);
- Оптимально, если основание будет выполнено из неметаллического материала. Это позволит не беспокоиться о деформации полотна, если основание нагреется;
- Желательно выбирать модель, в которой плафоны направлены в сторону от полотна;
- Если вы планируете использовать лампы накаливания, то длина подвеса должна быть не менее 20 см (расстояние от потолка до источника освещения).
Подготовительный этап
После того как вы приобрели люстру, определились с типом крепления и местом ее расположения, можно приступать к монтажу электропроводки и устанавливать основание.

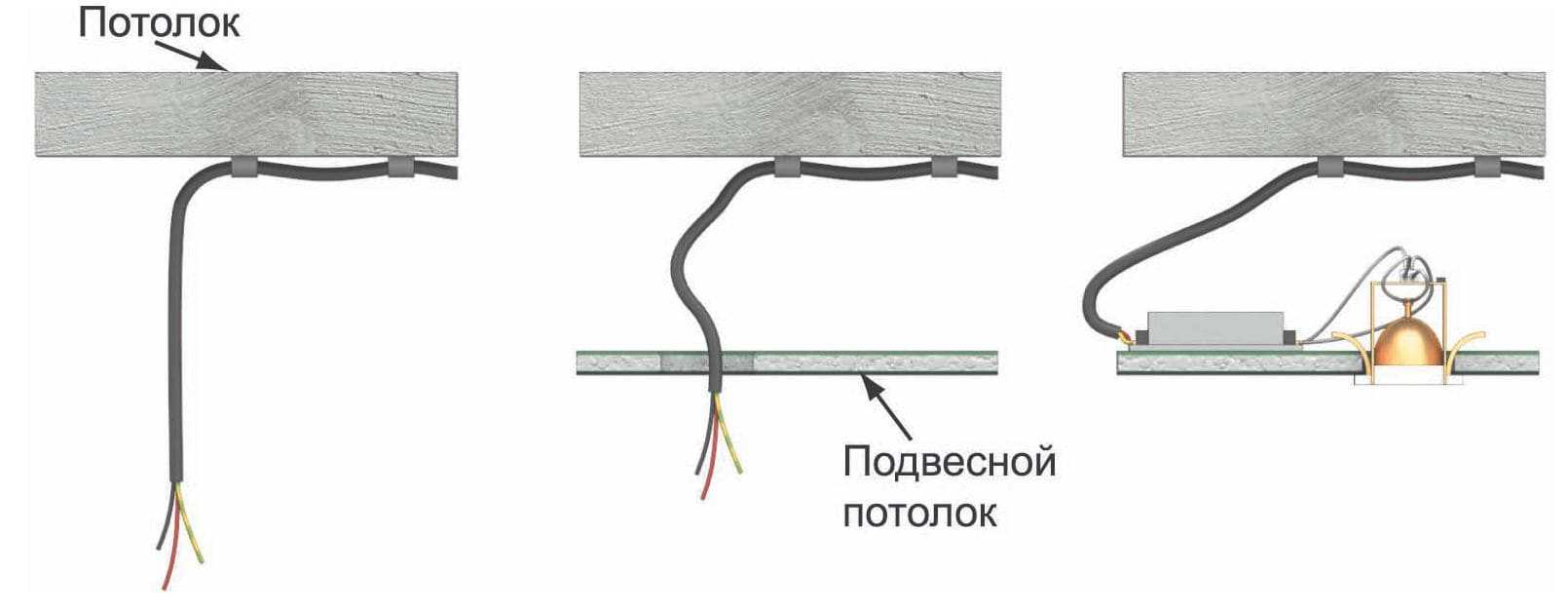

Удлиняем провод
По части электропроводки чаще всего нужно наращивать провод, даже если люстра не переносится. Дело в том, что крепление светильника на натяжном потолке осуществляется несколько ниже (в зависимости от ровности основания, толщины профиля и других факторов). Иногда, если потолки в комнате высокие, их специально опускают на 10–15 см. Естественно, длины старых проводов не хватает: необходимо наращивать. Для этого при помощи клемм к старым проводам присоединяется отрезок кабеля необходимой длины.
Если светильник переносится, то длина кабеля увеличивается и на него одевается гофра. Чтобы гофра не провисала, ее при помощи пластиковых хомутов фиксируют к основанию потолка.
Установка крепежного элемента
В зависимости от конструкции люстры, используется несколько способов монтажа. Рассмотрим их более подробно:
- Монтажный крюк. На такой элемент крепятся все подвесные люстры. Для установки на натяжном потолке используются металлические крюки различной длины. Они имеют удобную пружинную защелку, благодаря которой происходит фиксация в отверстии плиты. Резьба, нарезанная по всей длине такого крюка, позволяет точно отрегулировать высоту люстры. Для монтажа крюка достаточно просверлить в плите перекрытия отверстие и вставить в него крепежный элемент. Также можно использовать старое отверстие, предварительно удалив из него старый крюк;
- Крепление на профиль. Некоторые светильники крепятся на продольный профиль (планки) при помощи шпилек. Чтобы закрепить профиль, используются так называемые закладные конструкции. В роли закладной используют подходящий кусок доски или толстой фанеры. В закладной делается отверстие для вывода провода для люстры. К потолку отрезок доски или фанеры крепится при помощи дюбелей. Если закладную нужно опустить вниз, то используется монтаж на П-образный профиль из оцинкованной стали.
Теперь можно приглашать специалистов для установки натяжной конструкции.
Установка люстры
После того как полотно натянуто, приступают к монтажу люстры. Для этого потребуется термокольцо, которое выпускается различного диаметра. При монтаже на крюк, выбирают небольшое кольцо, а при креплении на профиль – по ширине декоративной чаши.
Порядок работ по установке люстры на натяжном потолке следующий:
- На ощупь находится место монтажа крюка или закладной;
- Термокольцо приклеивается к полотну. Для этого лучше использовать клей на основе цианокрилата;
- Когда клей окончательно схватится, полотно внутри кольца аккуратно вырезается острым ножом;
- В отверстие вытягиваются провода, а люстра вешается на крюк;
- Если используется профиль, металлическая планка прикручивается к закладной при помощи саморезов, а люстра крепится на монтажные шпильки;
- После того как светильник установлен, производится электрическое подключение по приложенной схеме и устанавливается декоративная крышка.

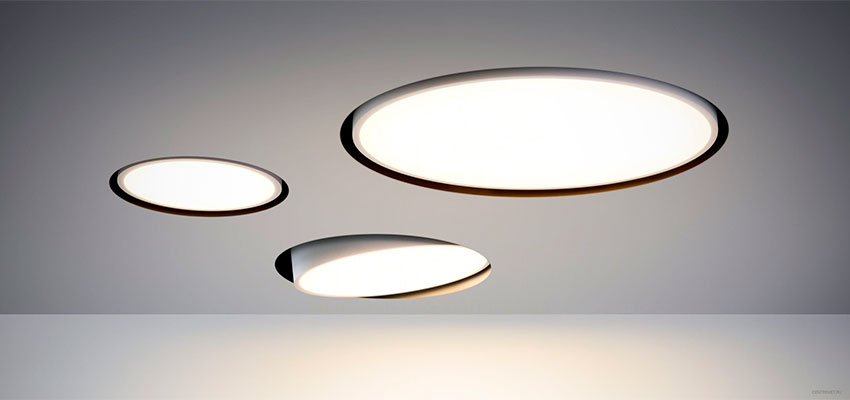

Достоинства и недостатки встраиваемых светильников
По сравнению с аналогами, встраиваемые светильники имеют определенные преимущества и недостатки. Поэтому далее мы отдельно рассмотрим плюсы и минусы таких светильников, чтобы читатели нашего блога смогли оценить целесообразность приобретения упомянутых изделий.
Достоинства встраиваемых светильников:
- простота конструкции (как следствие, относительная легкость монтажа изделий);
- универсальность применения (от создания основного освещения до подсветки предметов интерьера);
- возможность встраивания в различные поверхности (потолок, стены, мебель и т.д.);
- удобство эксплуатации (в том числе простота обслуживания светильников).
Недостатки встраиваемых светильников:
- сложность перемещения светильников (обычно требуется проведение полноценного повторного монтажа даже при незначительном смещении светильника, исключение – установка изделий на специальных планках, позволяющих передвигать светильник);
- необходимость выделения при монтаже дополнительного пространства (в котором будет размещаться скрытая часть светильника);
- особые требования к поверхностям в плане стойкости к перегреву (надо позаботиться, чтобы поверхность была устойчива к нагреву, либо использовать светильники со слабо нагревающимися лампами).
Из-за последнего пункта все большую популярность приобретают светодиодные встраиваемые светильники. Они дают качественный свет (зачастую с возможностью изменения цветовой температуры) и почти не нагреваются. Следовательно, встраиваемые LED светильники являются одновременно эффективным и безопасным вариантом создания освещения, а потому в последнее время пользуются наибольшим спросом.
Правила техники безопасности при проведении монтажных работ
Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:
- Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
- Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
- Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
- Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
- Запрещено выполнять монтаж оборудования с явными признаками неисправности.
Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.
Выберите город
А Абакан Адлер Азов Александров Алексин Альметьевск Анапа Ангарск Анжеро-Судженск Апатиты Арзамас Армавир Арсеньев Артем Архангельск Асбест Астрахань Ачинск
Б Балаково Балахна Балашиха Балашов Барнаул Батайск Белгород Белово Белогорск Белорецк Белореченск Бердск Березники Берёзовский Бийск Благовещенск Бор Борисоглебск Братск Брянск Бугульма Будённовск Бузулук
В Великие Луки Великий Новгород Верхняя Пышма Видное Владивосток Владикавказ Владимир Волгоград Волгодонск Волжск Волжский Вологда Вольск Воркута Воронеж Воскресенск Воткинск Всеволожск Выборг Выкса Вязьма
Г Гатчина Геленджик Георгиевск Глазов Гойты Горно-Алтайск Грозный Губкин Гудермес Гусь-Хрустальный
Д Дзержинск Димитровград Дмитров Долгопрудный Домодедово Донской Дубна
Е Евпатория Егорьевск Ейск Екатеринбург Елабуга Елец Ессентуки
Ж Железногорск Жигулёвск Жуковский
З Заречный Заринск Зеленодольск Златоуст
И Иваново Ивантеевка Ижевск Иркутск Искитим Ишим Ишимбай
Й Йошкар-Ола
К Казань Калининград Калуга Каменск-Уральский Каменск-Шахтинский Камышин Канск Кемерово Керчь Кимры Кинешма Киров Кирово-Чепецк Кисловодск Клин Клинцы Ковров Когалым Коломна Комсомольск-на-Амуре Копейск Королёв Кострома Краснодар Краснокамск Краснотурьинск Красноярск Кропоткин Крымск Кстово Кузнецк Кумертау Кунгур Курган Курск
Л Лабинск Лениногорск Ленинск-Кузнецкий Липецк Лиски Лобня Лысьва Лыткарино Люберцы
М Магнитогорск Майкоп Махачкала Междуреченск Мелеуз Миасс Минеральные Воды Минусинск Михайловка Мичуринск Москва Мурманск Муром Мытищи
Н Набережные Челны Назарово Назрань Нальчик Наро-Фоминск Находка Невинномысск Нерюнгри Нефтекамск Нефтеюганск Нижневартовск Нижнекамск Нижнеудинск Нижний Новгород Нижний Тагил Новоалтайск Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новотроицк Новоуральск Новочебоксарск Новочеркасск Новошахтинск Новый Уренгой Ногинск Норильск Ноябрьск Нягань
О Обнинск Одинцово Озерск Октябрьский Омск Орел Оренбург Орехово-Зуево Орск
П Павлово Павловский Посад Пенза Первоуральск Пермь Петрозаводск Петропавловск-Камчатский Подольск Полевской Прокопьевск Псков Пушкино Пятигорск
Р Раменское Ревда Реутов Ржев Ростов-на-Дону Рубцовск Рыбинск Рязань
С Салават Салехард Самара Санкт-Петербург Саранск Сарапул Саратов Саров Севастополь Северодвинск Северск Сергиев Посад Серов Серпухов Сертолово Сибай Симферополь Славянск-на-Кубани Смоленск Соликамск Солнечногорск Сосновый Бор Сочи Ставрополь Старый Оскол Стерлитамак Ступино Сургут Сызрань Сыктывкар
Т Таганрог Тайшет Тамбов Тверь Тимашевск Тихорецк Тобольск Тольятти Томск Троицк Туапсе Туймазы Тула Тулун Тюмень
У Узловая Улан-Удэ Ульяновск Усолье-Сибирское Уссурийск Усть-Илимск Усть-Кут Уфа Ухта
Ф Феодосия Фрязино
Х Хабаровск Ханты-Мансийск Химки
Ч Чайковский Чапаевск Чебоксары Челябинск Черемхово Череповец Черкесск Черногорск Чехов Чистополь Чита
Ш Шадринск Шахты Шуя
Щ Щёлково
Э Электросталь Элиста Энгельс
Ю Южно-Сахалинск Юрга
Я Якутск Ялта Ярославль
Схема электропроводки над натяжным потолком для точечных светильников
Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки – параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.
Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.
Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.
Выбор провода для электропроводки над натяжным потолком
Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.
Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!
Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 – 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.
Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.
Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.
Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.
Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.
Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.
Виды потолков
Рассмотрим основные популярные виды для дома:
Натяжной — современный и практичный вид, быстро устанавливается. Большой плюс, это глянцевая поверхность и прозрачность пленки, глянец лучше отражает световой поток.
Фото, свет изнутри
Козырно выглядит использование светодиодной ленты для подсветки потолкаизнутри. Если у вас разыграется фантазия, то например можно сделать:
Звездное небо, фото
Из-всех видов я выбрал натяжной, с предварительным креплением звукоизоляции под пленку.
Гипсокартонный и подвесно-натяжной будут достаточно оптимальными при одноуровневом проекте. У меня в квартире отлично слышно соседей сверху, тем более у них 2 маленьких ребенка, они могут стучать по полу в 3 часа ночи, у нас отдается как в барабане. Под гипсокартон можно будет разместить звукоизолирующие маты, чего нельзя сделать на натяжном, без приклейки.
Двухуровневые потолки выглядят интересно с дизайнерской стороны, но у них гораздо выше сложность исполнения и большой объем гипрочных работ. Я могу себе их позволить без особого ущерба, высота моих 280 см, что выше обычных 250 см.
Выглядят красиво, но с точки зрения практичности, просто будут дополнительные расходы. Через пару недель вы на него уже не будете обращать внимания. Эту сумму я могу потратить с большей пользой, чем на бесполезное дизайнерское оформление.
Установка точечных светильников
Первоначально на базовом потолке производится разметка расположения приборов и электрического кабеля. Если потолок многоуровневый, то для каждого уровня предусматривается отдельный контур.
Точки крепления светильников должны находиться не ближе 30 см от стены.
Затем устанавливаются закладные и регулируемые стойки, которые крепятся к базовому потолку. Их высота регулируется в зависимости от высоты межпотолочного пространства. К стойкам крепится защитное кольцо, внутренний диаметр которого равен наружному диаметру точечного светильника.
Прокладка кабеля к каждому прибору выполняется наружным способом.
Монтаж самих светильников
производится после установки натяжного потолка. В местах их расположения на полотно приклеиваются специальные кольца. Материал аккуратно вырезается по их внутреннему контуру. Далее необходимо точно отрегулировать высоту стоек, чтобы лицевая часть светильника или его платформа находилась в одной плоскости с полотном, и установить термоизоляционные кольца. На заключительной стадии производится подключение светильников.
Если натяжной потолок большой по площади и необходимо установить значительное количество светильников, специалисты рекомендуют использовать слаботочные лампочки (24 или 12 В), подключаемые к сети через трансформатор. Это позволит существенно сократить энергопотребление.

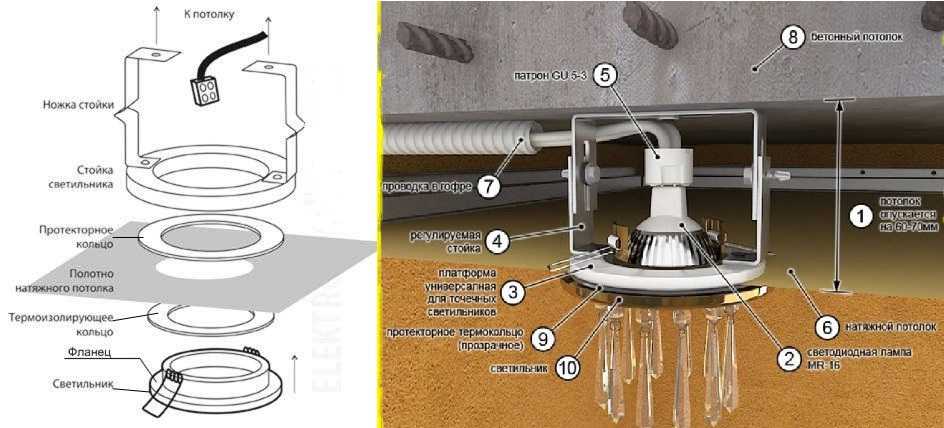

Способы крепления светильников к натяжному потолку

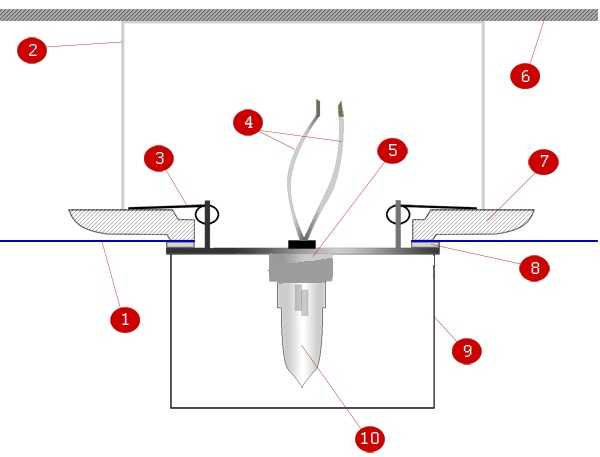

Потолочное покрытие представляет собой тонкое эластичное полотно из ткани или ПВХ, даже под небольшой нагрузкой оно провисает, а от значительной может порваться. Поэтому крепление светильников к натяжному потолку напрямую не делают.
Чтобы встроить фонарь, до монтажа полотна устанавливают закладную. Это специальная пластиковая площадка, которая крепится к черновому перекрытию и находится на одном уровне с багетом. После натягивания потолка закладные располагаются за полотном. К ним и крепят осветительные приборы.
Пластиковые площадки бывают разного диаметра, круглой или квадратной формы и подбираются в зависимости от размера и модели светильника. Выпускают два типа закладных платформ:
- Фиксированного размера. Производятся только круглой формы. В продаже имеется несколько моделей с разным внутренним диаметром: 55, 60, 70, 75, 80, 85, 90 и 112 мм. С обратной стороны кольца имеют отверстия под саморезы для удобного крепления подвесов. Это более дешевый вариант, но такие платформы приобретаются только после покупки светильников, когда известен диаметр корпуса.
- Универсальные. Представляют собой площадки из соединенных колец разного диаметра, которые легко подогнать под светильник любого размера. Подобные платформы удобнее тем, что их можно закупить заранее. При установке кольца вырезаются в соответствии с размером светильника. Универсальные закладные производятся круглой и квадратной формы и продаются в нескольких типоразмерах с шагом 5 или 10 мм. Круглые: 50-100, 55-105, 60-110, 65-115, 125-155, 165-225, 235-305 мм. Квадратные: 50-90, 90-140, 150-200 мм. С обратной стороны платформ так же имеются отверстия под саморезы.
Для крепления используют перфоленту или гибкие металлические подвесы. Это полосы из оцинкованной стали с перфорацией. Ленты сгибаются для придания нужной формы. Через отверстия их прикручивают к закладным и черновому перекрытию. К платформе подвесы крепят саморезами «клопами» (3,5х9,5 мм).
Иногда для монтажа светильников используют регулируемые стойки. Конструкция состоит из двух металлических направляющих и П-образной планки с меняющейся высотой, к которым крепится платформа. Верхняя часть стойки прикручивается к перекрытию. Но такие изделия стоят дороже, а монтировать их неудобно из-за необходимости регулировать высоту с помощью гаечного ключа. Гораздо проще немного согнуть металлические подвесы, к тому же это можно сделать даже после натяжки полотна.
Установка потолочных светильников
После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.
Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.
Когда необходима установка в потолок кронштейна
Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.
Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.
Крепления подвесных массивных люстр
Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями. Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.
Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез
Для гипсокартонного или натяжного потолка работы усложняются.
На такое полотно нельзя закреплять люстры весом более 6 кг
Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу
Для монтажа на гипсокартонный потолок важно заранее продумать освещение
При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).
Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.
Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.
Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.
Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.
