Как установить счётчик электричества в доме своими руками – Инструкция

Когда поменяют

С июля 2021 года по закону об электроэнергетике расходы на покупку и установку счетчиков электричества перейдут с граждан на энергетиков. Менять приборы будут не одномоментно, а по мере необходимости — если счетчик вышел из строя, истек срок его эксплуатации или поверки или же он просто отсутствует. При этом сам житель может узнать о замене прибора постфактум — если счетчик находится в свободном доступе, например, на лестничной клетке, то тревожить его извещениями о необходимости установки нового счетчика энергетики, по-видимому, даже не будут. При этом, по мнению Ассоциации гарантирующих поставщиков и энергосбытовых компаний, было бы правильнее менять электросчетчики во всех квартирах многоэтажек сразу — компании могли бы экономить на услугах электриков.

Впоследствии, через 16 лет, достаточно будет провести поверку «умного» счетчика (это тоже ляжет на плечи энергетиков), а не менять его. С 2022 года энергетики обязаны будут устанавливать только «интеллектуальные» системы учета, а новостройки будут оснащать ими уже с 2021 года. В 2023 году предполагается ввести штрафы для поставщиков и сетевых организаций, если они установили устаревший счетчик или не предоставили жителю доступ к его «умным» функциям. Как уточняют в ассоциации поставщиков, нарушением будет считаться, если компания не поменяла устаревший или неисправный счетчик. А если срок его поверки или срок службы еще не истек — штрафовать не за что.

Правила установки

Монтаж и подключение прибора учета электроэнергии осуществляется согласно рекомендациям, прописанным в ПУЭ:

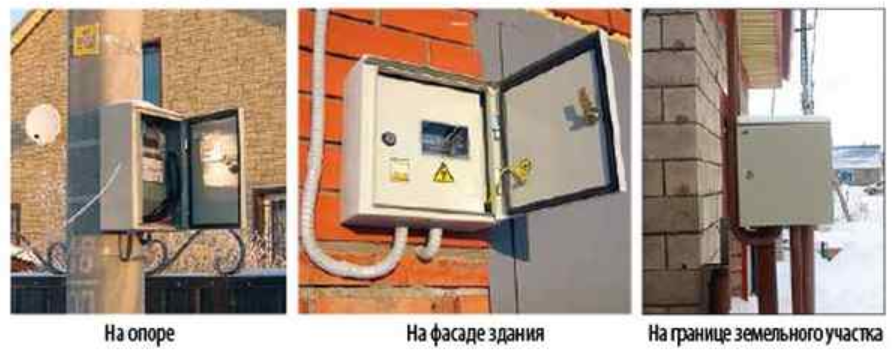

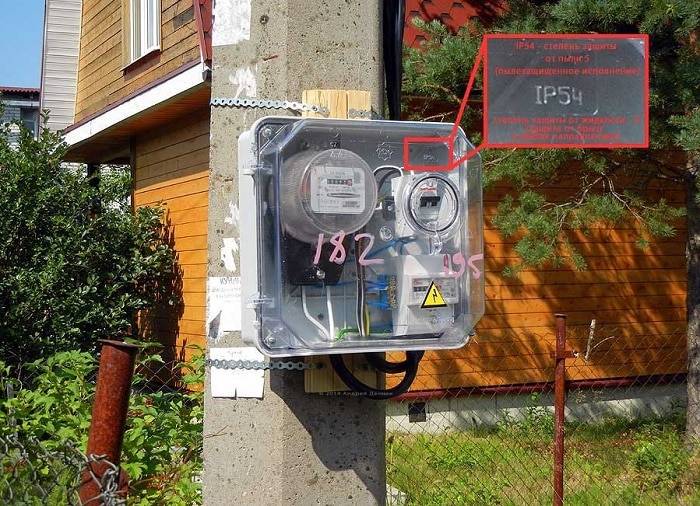

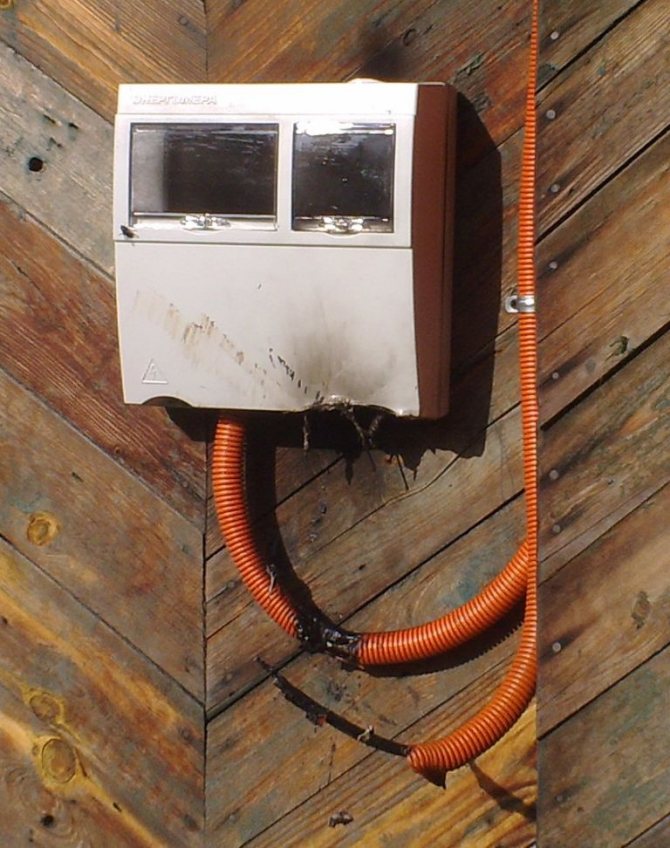

• Помещение должно быть сухим. Если планируется расположение на столбе или фасаде здания, то устройство должно иметь пометку, что подходит для уличной установки при температуре до –40 градусов.
• Высота от пола – от 80 до 170 см. Допускается размещение ниже 0,8 м, но при условии отступа 40 см.
• Механизм и дополнительные элементы помещаются в щиток или специальный бокс. Все детали должны быть хорошо зафиксированы.
• Подключая электросчетчик нужно исключить любые незаконные подсоединения, которые могут быть выполнены до места монтажа устройства.
• Рекомендуется оставлять запас токоведущих проводов, чтобы обеспечить удобство при замене или иных действиях и исключить необходимость наращивания.
• Электропроводка не должна иметь скрутки и спайки, при повышенной ломкости элементов требуется полная замена подводящего участка.
• ИПУ размещается строго горизонтально, перекосы могут привести к нарушению функционирования.
• Все провода маркируются или подключаются согласно принятой цветовой идентификации.

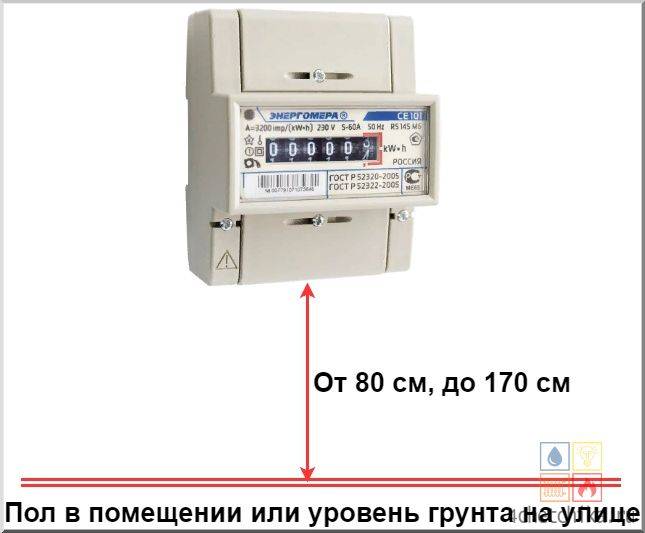

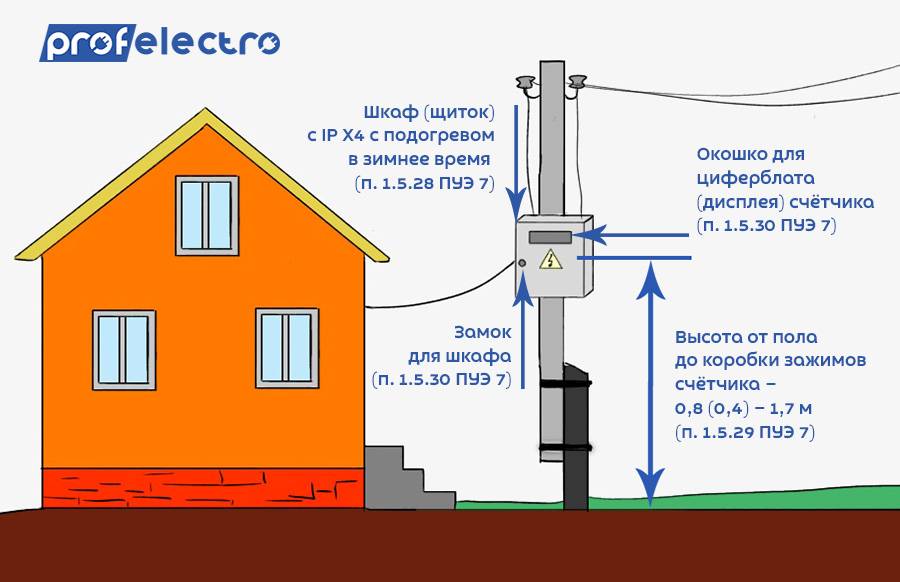

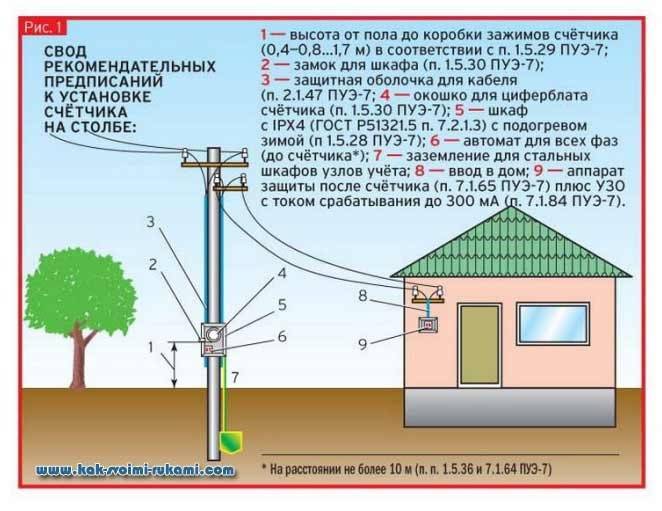

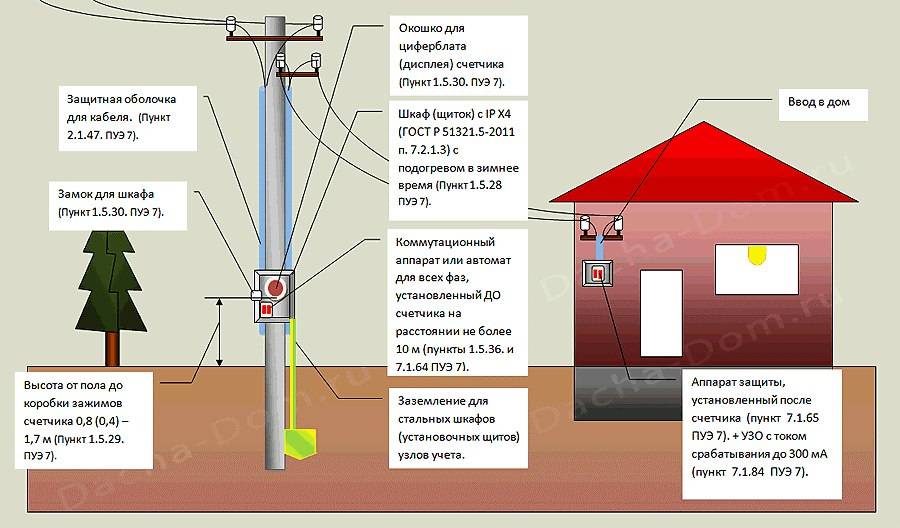

Высота установки счетчика в помещении и уровень монтажа шкафа со счетчиком на улице абсолютно одинаковы, разница заключается в наличии или отсутствии защитного короба

Существующие требования должны обязательно соблюдаться, отклонение от правил, влияющее на работу и безопасность, приведет к невозможности ввода устройства в эксплуатацию.

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) – вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

• Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
• Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

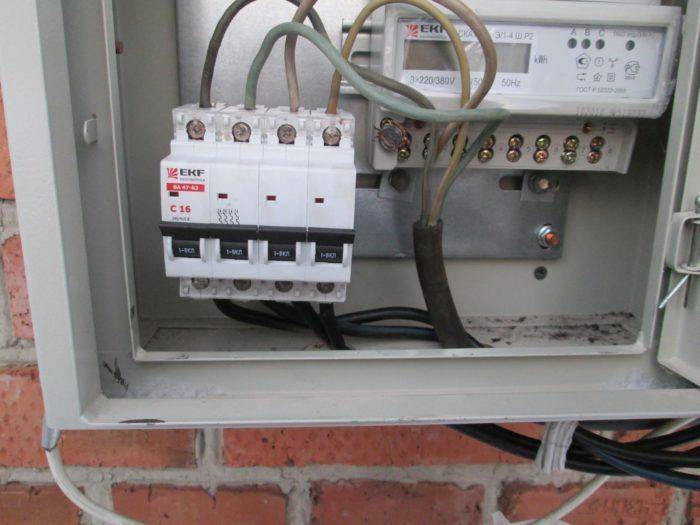

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

• Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
• Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
• Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

• В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
• С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
• D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Правила установки счетчика

Существует ряд важных требований, которые вам придется неуклонно соблюдать при установке электрического счетчика. Прежде всего, изучите положения техники безопасности, актуальные для любого электрического оборудования.

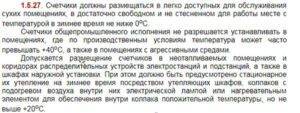

Устанавливать электросчетчик при минусовой температуре не рекомендуется. Электроника не очень хорошо переносит холод – под его воздействием точность измерений снижается.

Для большинства бытовых моделей электросчетчиков минимально допустимой температурой установки является показатель в +5 градусов. Поэтому если прибор учета устанавливается вне помещения, необходимо предусмотреть возможность его монтажа в специальном подогреваемом и герметично закрытом шкафу.

Высота крепления агрегата – 80-170 см над землей. Если вы установите счетчик ниже либо выше, вам будет попросту неудобно снимать числовые показания с экрана.

Остальные же важные рекомендации вам даст представитель поставщика электроэнергии в момент заключения договора и получения требуемых разрешений на установку электроисчислительного оборудования.

Электронные электросчётчики

Представляют собой группу современных устройств учёта и сбора данных о потреблении и расходе электроэнергии. Эти приборы оснащены более сложной компонентной базой, которая позволяет осуществлять вычислительные операции с достаточным уровнем точности.

Электронные электросчётчики

Основная задача электронных электросчётчиков заключается в круглосуточном сборе информации о показаниях мощности, потребляемой частью электрической схемы, за которой осуществляется контроль, и по следующим предоставлении данных в привычном для человека виде.

Эти приборы создаются для взаимодействия с двумя типами цепей тока:

• Постоянной величины (приборы, взаимодействующие с данным типом цепей, используются исключительно на крупных предприятиях, где эксплуатируется мощная аппаратура и оборудование).
• Синусоидальной гармонической формы.

Счётчик, взаимодействующие с цепями переменного тока, изготавливаются для использования в бытовых целях и применяются для подключения в однофазные и трехфазные системы подачи напряжения (электричества).

Конструктивно электронные счётчики изготавливаются из следующих элементов:

• Клеммной колодки, предназначенной для соединения с электрическими проводами.
• Панели ЖКИ дисплея, служащей для вывода данных.
• Органов управления.
• Измерительных трансформаторов.
• Печатной платой с электронными компонентами.
• Защитного кожуха (корпуса).

Принцип работы электронных энергосчётчиков

На два счётчика — тока и напряжения — от сети поступают сигналы. Далее, эти сигналы с выходов датчиков поступают на усилители, где происходит их усиление. Затем усиленные сигналы подаются на АЦП (аналого-цифровой преобразователь) и преобразовываются в цифровой вид. После оцифрованные сигналы подводятся к перемножителю.

Далее, производится фильтрация оцифрованного сигнала и вывод на устройства:

1. Индикации;

2. Интегрирования;

3. Передачи измерений;

4. Дальнейшего преобразования.

Преимущества и недостатки электронных счётчиков

Преимущества:

• Высокий класс точности измерений (от 1 единицы).
• Наличие нескольких тарифов (от 2).
• Возможность учёта реактивной и активной составляющей, используя один аппарат.
• Двунаправленный энергоучёт.
• Измерение качественных и количественных показаний мощности.
• Хранение данных учёта электроэнергии.
• Доступность данных.
• фиксация попыток хищения электроэнергии.
• Дистанционный доступ к показаниям.
• Компактность.

Недостатки:

• Повышенная чувствительность к колебаниям напряжений в сети.
• Относительно высокая стоимость.
• Сложность ремонта (в силу элементных особенностей).

Правила установки и подключения электросчетчика в частном доме

Важные технические аспекты

По функциональному принципу разделяют электронные и индукционные счетчики. Сегодня, большая часть счетчиков заменяется на электронные, так как индукционные являются менее точными и их применение сугубо ограничено.

Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.

Если расчетный ток будет превышать 100 ампер, то в этом случае электрический счетчик придется устанавливать непосредственно через трансформаторную схему.

Перед покупкой прибора необходимо уточнить срок установки пломбы государственным доверителем и ее целостность. Если сеть трехфазная, то знак проверки не должен быть старше 1 года, а для однофазной – 2 года.

Как установить электрический счетчик и важные организационные аспекты

Установить электросчетчик сможет электромонтажник средней квалификации. Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности.

В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.

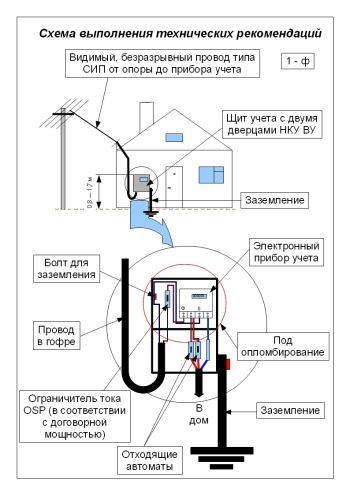

Процесс установки счетчика

1. Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
2. Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
3. Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
6. К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
7. В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
8. В процессе монтажа следует соблюдать все требования ПУЭ.
9. Выполняем пробное включение.

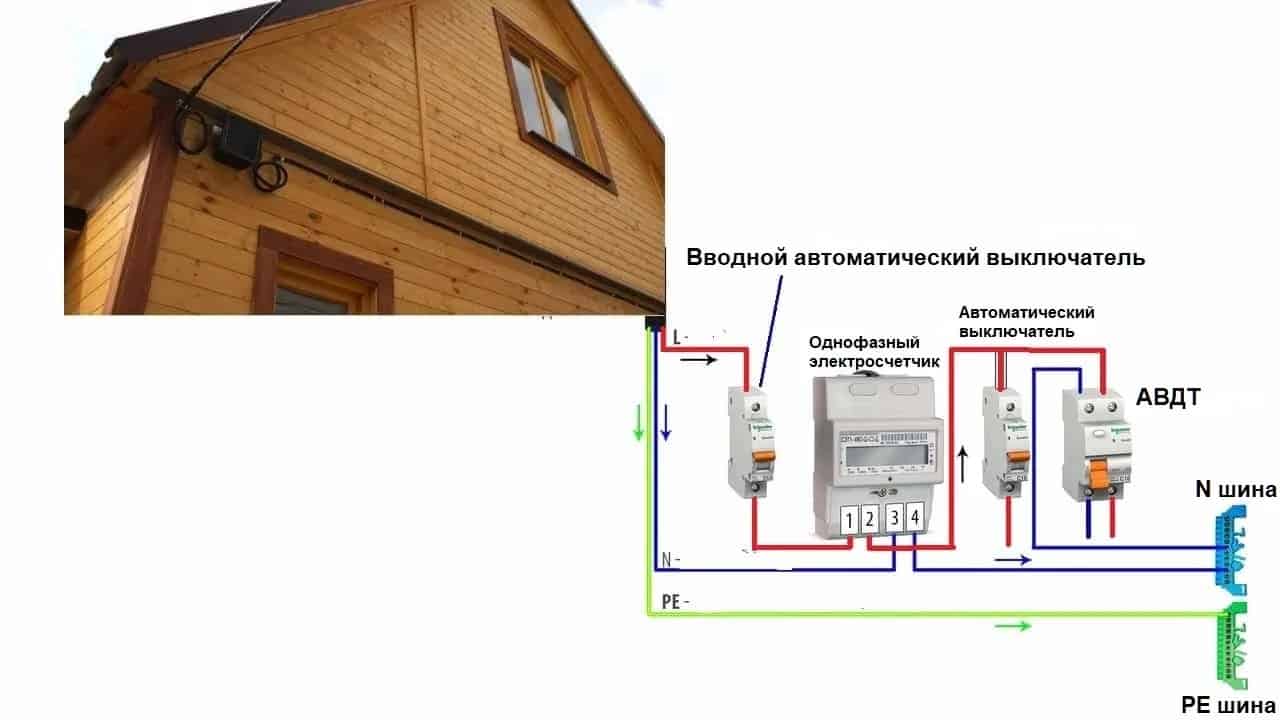

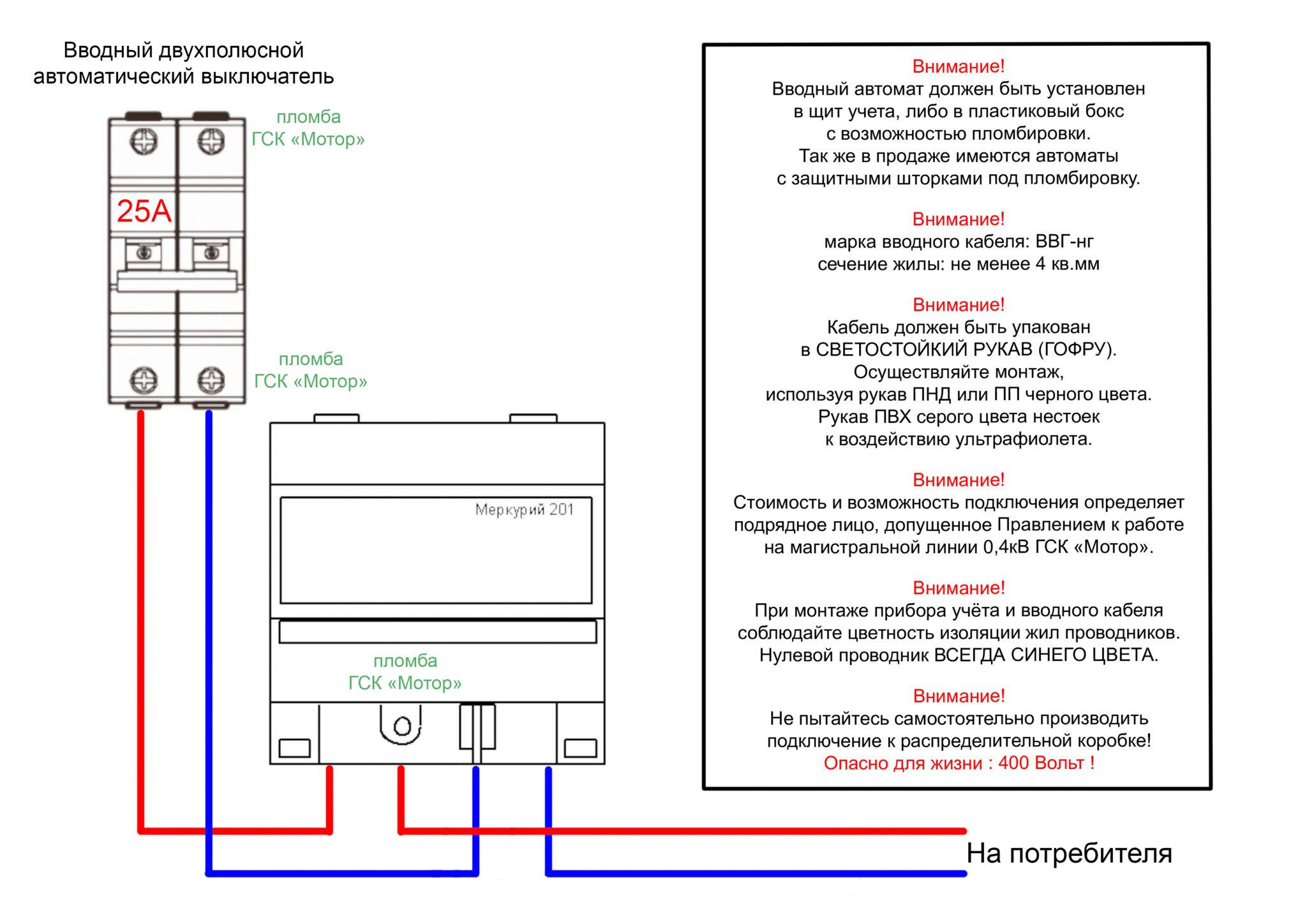

Подключение однофазного электростчётчика со схемой

Монтаж счётчика электроэнергии по однофазной схеме является самым простым из вариантов подключения, так как максимальное количество проводов, использующихся для установки, составляет 6 штук, не включая нагрузочный. Входная цепь счётчика при подобном методе подключения состоит из следующих проводов: фазного провода (Ф), провода рабочего «нуля» (Н) и если есть провода защитного заземления (РЕ). То же самое получится и в выходной цепи счётчика.

Однофазное подключение счетчика

Пошаговая инструкция

1. Монтируем счётчик в корпус щитка, используя крепёжные элементы (винты с гайками), которые входят в комплектацию щитка.
2. Производим фиксацию автоматов, используя специальные защёлки (установлены на них), на поверхности DIN рейки — 35 мм выгнутой пластине-. После этого, полученную, конструкцию монтируем и закрепляем на опорных изоляторах с помощью винтов.
3. Устанавливаем шины, предназначенные для крепления защитного и заземляющего проводов, на опорные изоляторы, закрепляя их на DIN рейке, с помощью соединительных элементов. Не забываем выдерживать между ними некоторое расстояние для того, чтобы предотвратить возможность возникновения короткого замыкания между проводами.
4. Производим подключение нагрузок: фазный провод (Ф) соединяем с нижними зажимами автоматов, а провода заземления и рабочего «нуля» с соответствующими шинами.
5. Осуществляем соединение верхних зажимов с помощью перемычек — можно купить в магазине — или сделать самостоятельно из остатков провода, использующегося при монтаже, предварительно сняв слой изоляции (порядка 1 см.).
6. Осуществляем подключение аппарата к нагрузкам: третью клему прибора — выход «фазы» — присоединяем к верхней линейки зажимов автоматов (либо с одним из них, используя перемычку), четвёртюю клемму счётчика — выход «нуля» — подводим к шине нуля.
7. Перед включением счётчика в сеть определяем провода по типу (фазный, нулевой, защитный). В том случае, если отсутствует нулевой провод для определения фазного коснёмся их проводом, подключённым к индикатору, и он покажет, где находится фаза. Если присутствует защитное заземление его можно обнаружить по зелёной жиле.
8. После определения типов проводов производим обесточивание объекта, в сеть которого планируется подключение счётчика.
9. Затем «фазный» провод соединяем с первой клеммой, а «нулевой» с третьей клеммой счётчика.

Видео: схема подключения счётчика электроэнергии на 1 фазу

https://youtube.com/watch?v=nIA6rT3_fNY

Современный рынок приборов контроля и учёта электроэнергии предоставляет обширный выбор продукции, который подразделяется на несколько категорий. Каждая, из которых обладает преимуществами и недостатками. Зная эти параметры можно подобрать наиболее подходящий для себя счётчик и без проблем установить его в своём жилище.

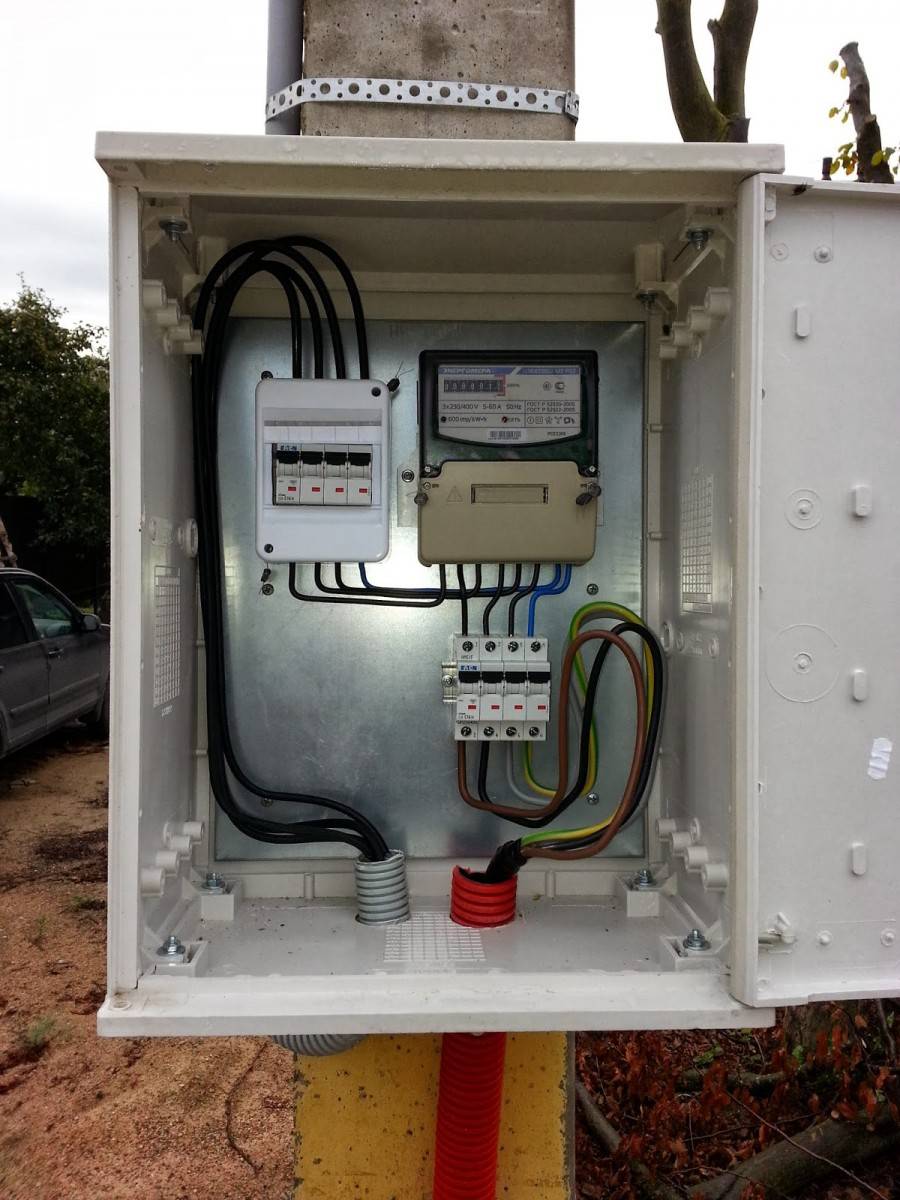

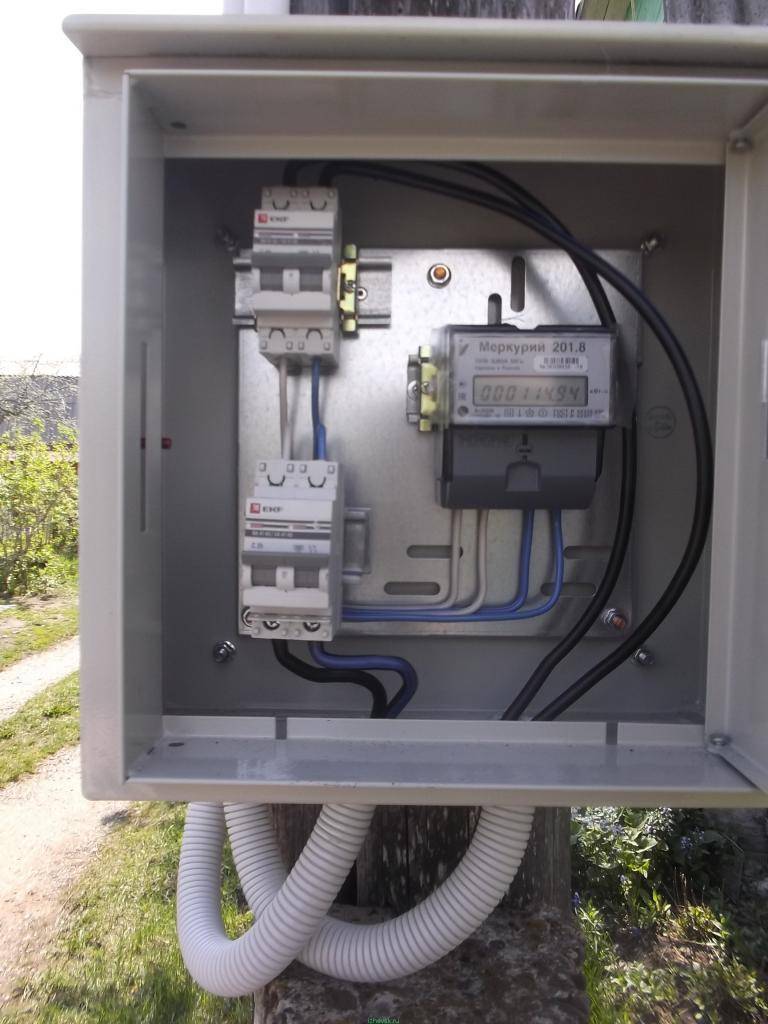

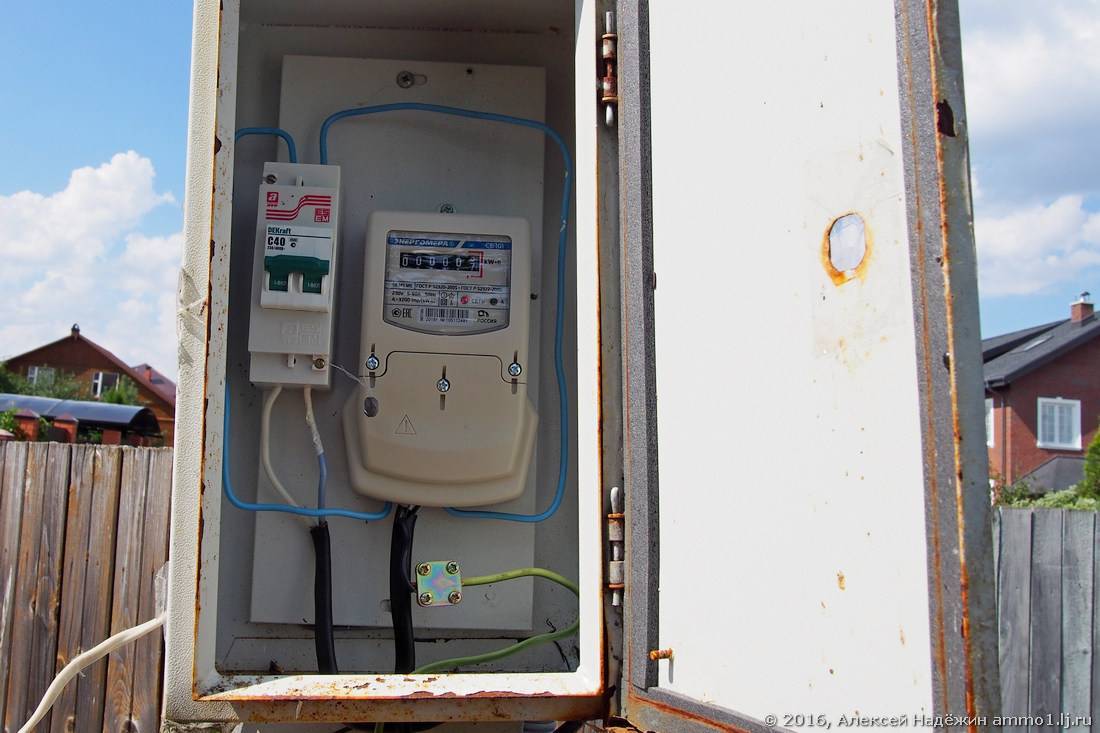

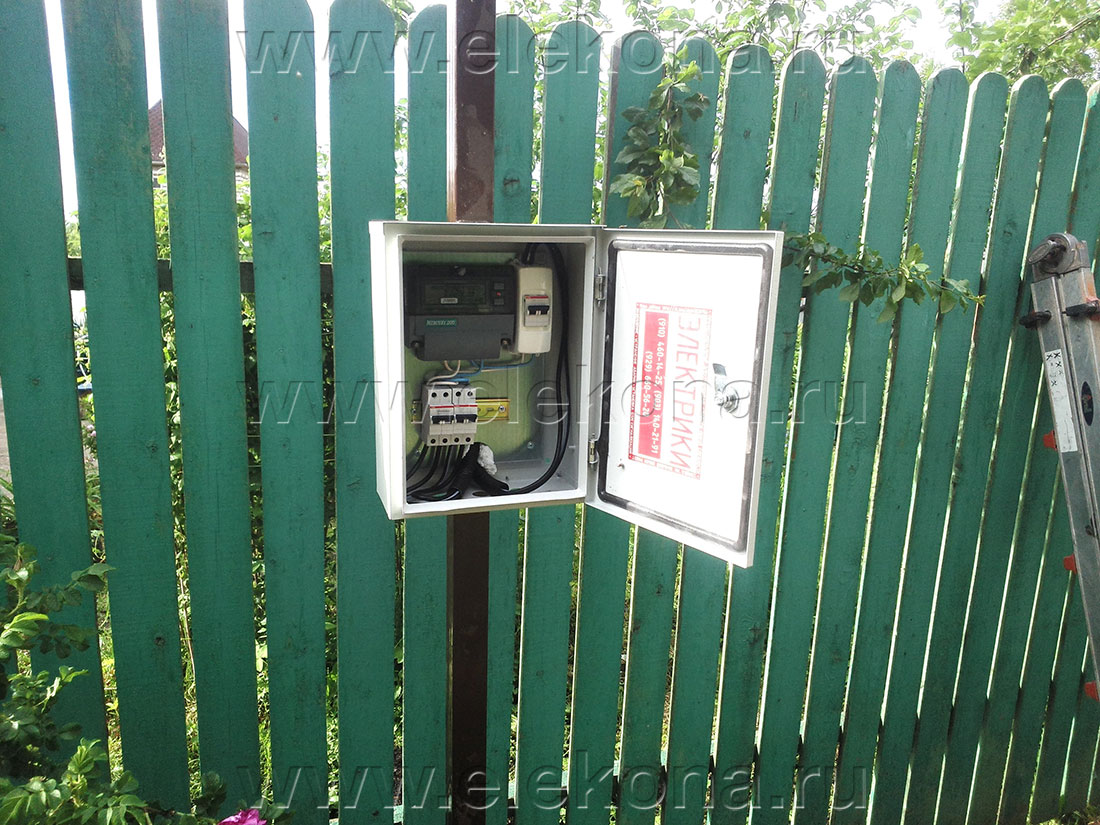

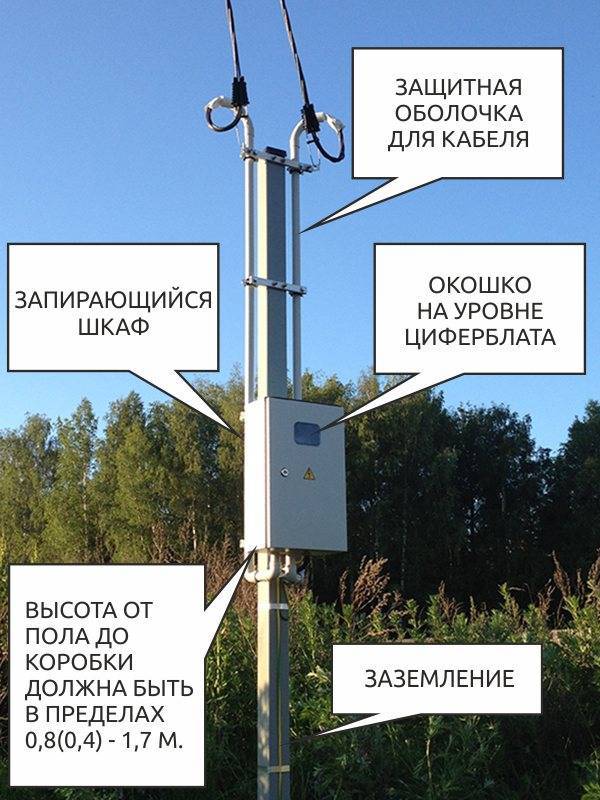

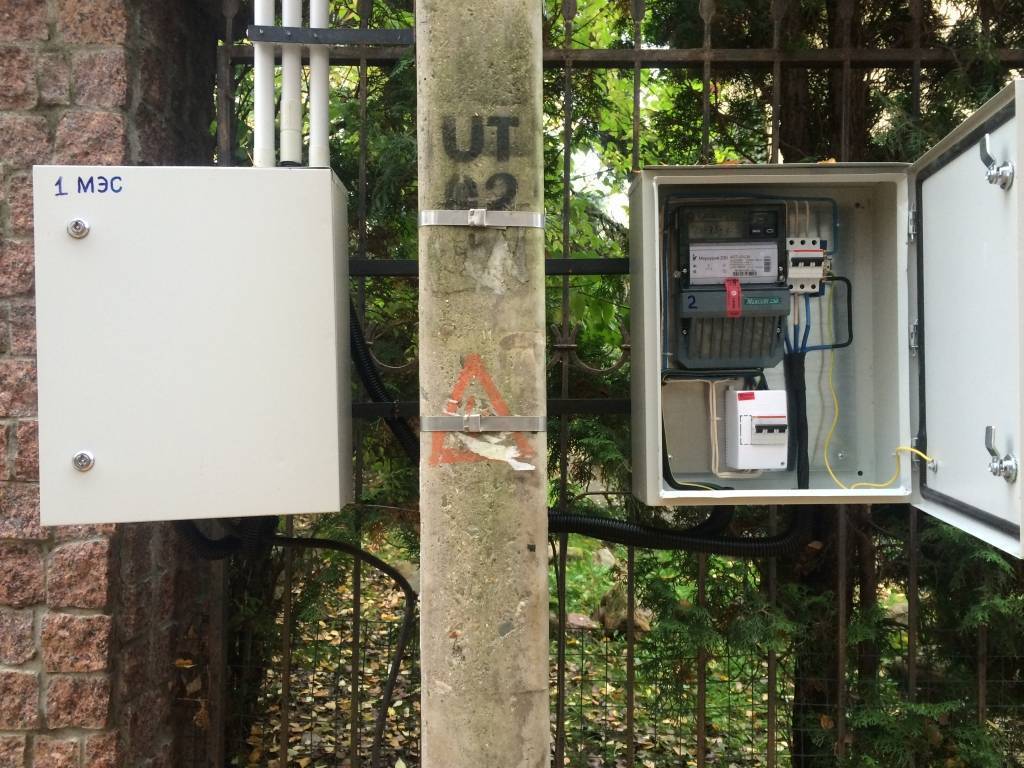

Подключаемся к электросети, счётчик на столбе и временная розетка для строителей

Электричество в СТ есть. Взносы все оплачены. Осталось подключиться к столбу.

Внутри СТ есть следующая памятка: последовательность действий для подключения к электричеству:

1. Написать заявление в Правление.
2. Оплатить стоимость подключения.
3. Выбрать тип подключения 3-х фазный или однофазный.
4. Перед сборкой передать электросчётчик Правлению для записи в него индивидуального номера счётчика и двухтарифного расписания.
5. Собрать и установить вводной щит в строении абонента.

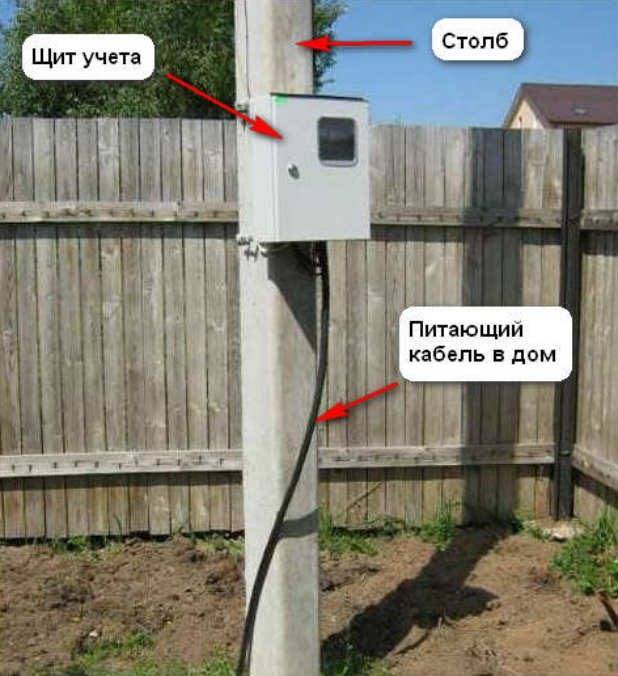

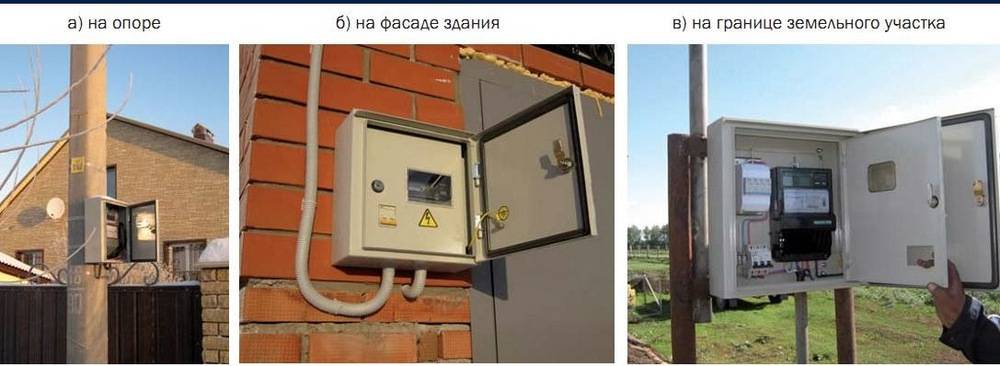

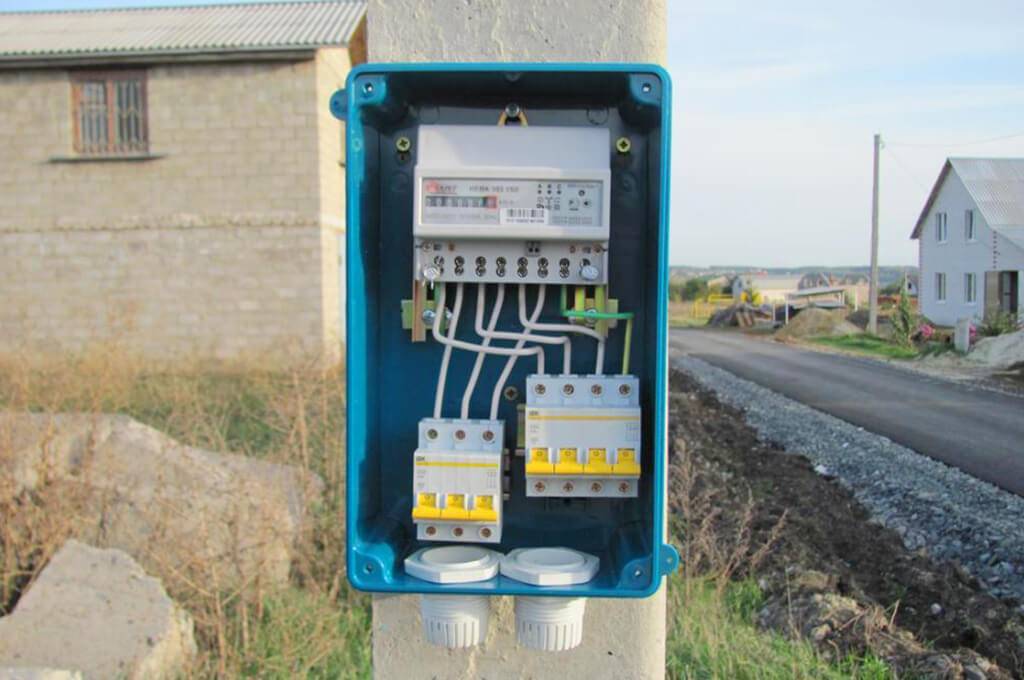

6. Собрать и установить учётный щит на опоре, на расстоянии не менее 1,5 — 2х метров от уровня земли перед опорой.
7. Подключить кабель от опоры до строения.
8. Подписать Положение (Договор) об энергоснабжении. В Договор вписывается номер счётчика, номер пломбы и данные Абонента.

Для подключения мы посоветовались с председателем Товарищества и взяли контакты электрика.

По советам соседей выбрали трёхфазное подключение.

Поскольку дома ещё нет, мы договорились что будет установлен вводной щит на столбе, а под ним — розетка для строителей.

Электрик взял 15 тысяч рублей на закупку материалов:

• счётчик электроэнергии с модемом стандарта PLC-I — мы выбрали Меркурий 230 АRТ-01 CLN 5-60А.
• металлический ящик.
• клеммник для расключения внутри щита абонента
• провод для снижения от воздушной линии до вводного щита СИП 4х16. Мы сразу взяли кабель длиной до дома.
• вводной автомат 25 Ампер трёхполюсный. Марки ABB.
• ответвительные зажимы (Типа Р645) 4 штуки.
• анкерный зажим типа DN123.
• гофру для кабеля снижения (от верха до щита учёта).
• и т.д.

Сдача — останется для последующей закупки материалов для проводки в доме.

Устройством защитного заземления по предварительному обсуждению — будут сваи.

Некоторую сложность вызвала покупка счётчика — его не оказалось в магазинах поблизости — пришлось заказывать в сети.

В итоге у нас есть щиток, есть розетка, строители могут подключать свой инструмент и отапливать свою бытовку.

Стоимость непосредственно услуги подключения — 6000 рублей. Итого в гроссбух добавляем 21 тысячу рублей.

Следующий шаг — уже завоз материала — выходим на финишную прямую.Интересно:

• Банк поставил меня на счётчик (100000 рублей)
• Оборудование для хлебопекарни — выбираем оптимальный…
• Оборудование для производства резиновой плитки -…
• Как открыть расчетный счет для ИП — счёт в банке для…
• Лучший банк для малого бизнеса — где открыть…
• Специальные вклады для пенсионеров в банках -…

Автор поста: Alex Hodinar и редакция Специалист по интернет маркетингу и инвестициям.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует подключать через автомат.
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

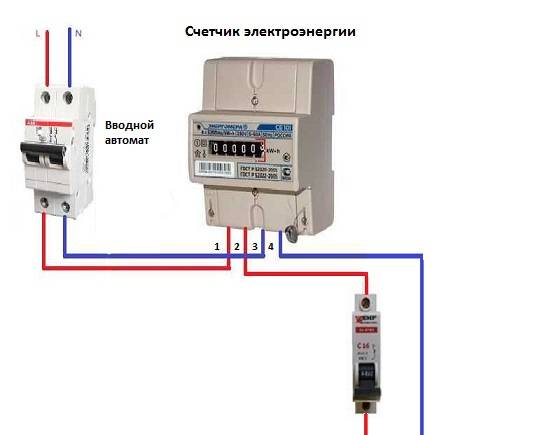

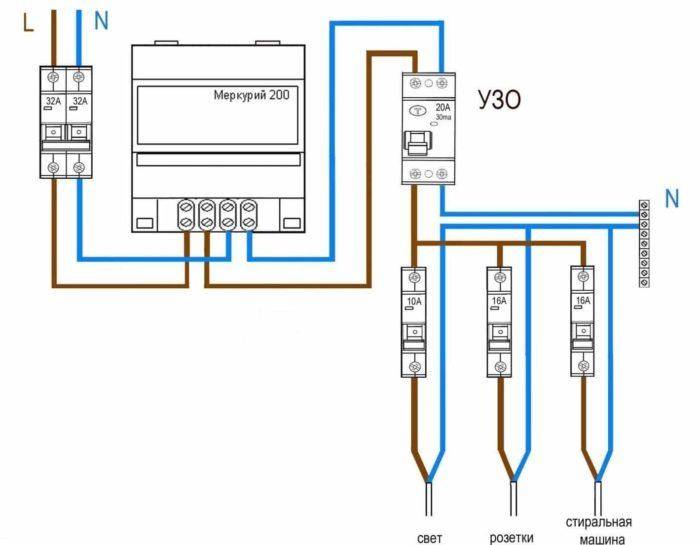

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

• фаза А-1;
• фаза В-3;
• фаза С-5;
• нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.

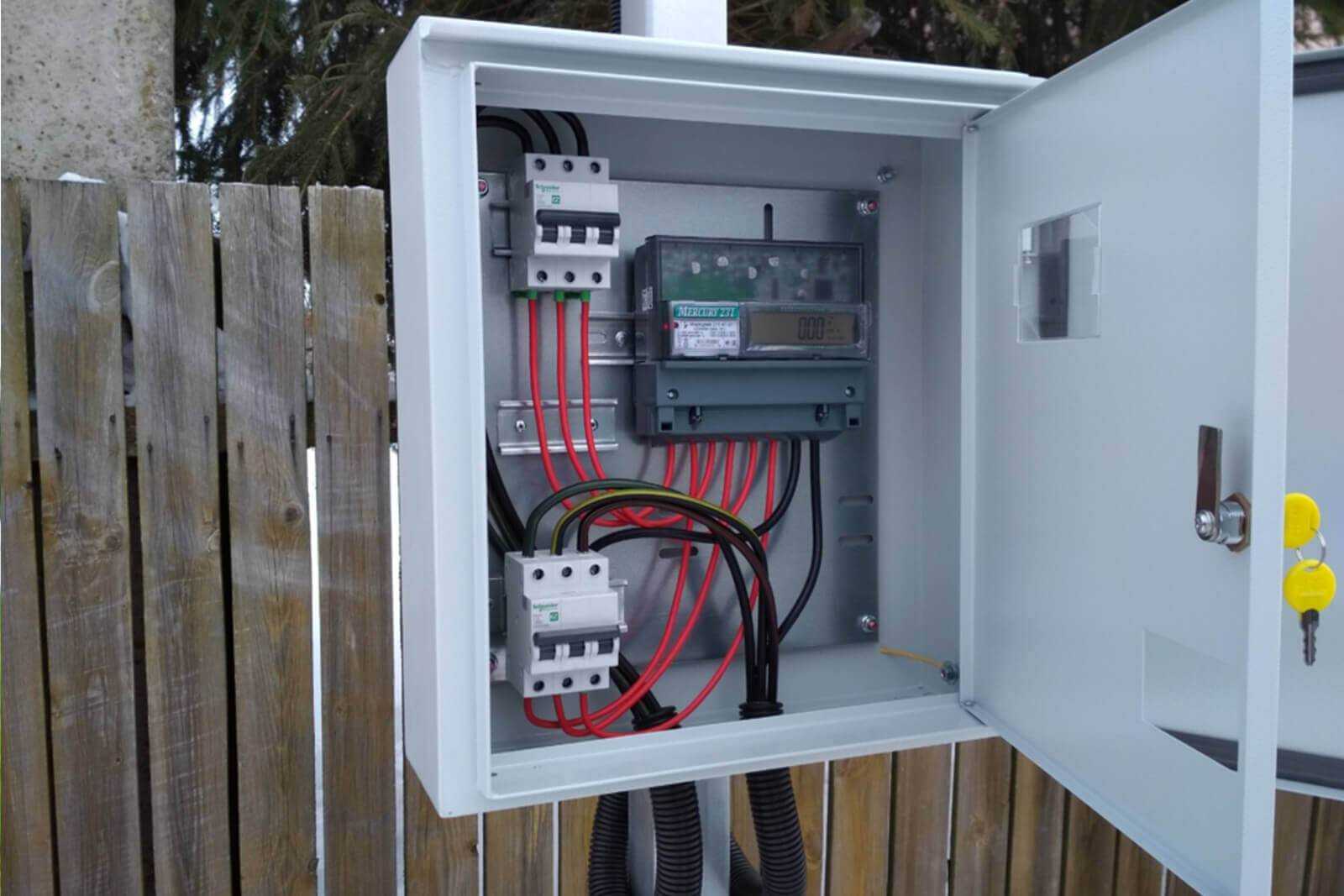

Энергетики требуют выноса счетчика на фасад дома или на столб, что при этом делать

В один прекрасный момент любой из нас может столкнуться с такой ситуацией, как требование управляющей компании или же энергосбыта о выносе счетчика электрической энергии из дома на его фасад или же на отдельно стоящий столб (относится к владельцам частных домовладений). И тут возникает вполне логичный вопрос: А законно ли это требование? В этой статье я расскажу о нормативных документах и законах Российской Федерации, которые регулируют данный вопрос.

Что говорит техническая документация

Согласно ПУЭ (Правила Устройства Электроустановок) 7 издание, которые были утверждены приказом Минэнерго Российской Федерации от 20.06.2003 №242, приборы учета должны размещаться в сухих легко обслуживаемых помещениях с температурой воздуха не ниже 0 градусов по Цельсию, пункт 1.5.27:

А высота расположения прибора учета регламентируется пунктом 1.5.29 оный гласит следующее:

Как видно из ПУЭ монтировать электросчетчик на улице и нельзя. Можно только в специализированных отапливаемых боксах.

Примечание. А если у вас счетчик индукционного исполнения, то знайте, что при отрицательных температурах счетчик такого типа начинает считать в большую сторону примерно на 10 %.

Получается, что согласно технической документации счетчик электроэнергии необходимо устанавливать в помещении или же в отапливаемом боксе. А что по этому поводу говорят законы, давайте разбираться.

Что говорит закон

Согласно постановлению правительства Российской Федерации от 04.05.2012 года № 442 в пункте 146 прописано, что монтаж, замена и текущая эксплуатация приборов учета, оные используются гражданами, выполняется в соответствии с представленным документом, если жилищным законодательством Российской Федерации и правилами оказания коммунальных услуг, собственникам и пользователям помещений в многоквартирных домах и жилых домов не установлен отличный порядок.

Соответственно параграфу 144 электросчетчик монтируется на границе балансовой принадлежности

Помимо этого в этом законе прописано. что представители энергетической компании должны иметь беспрепятственный доступ к контролю показаний и оценки целостности пломбирующих элементов.

А согласно гражданскому кодексу Российской Федерации ст. 210

Из этого следует, что за целостность и сохранность прибора учета отвечаете вы и только вы.

Выводы

Итак, мы с вами рассмотрели как законы, так и техническую документацию, оные регулируют монтаж и эксплуатацию электрических счетчиков. И из всего выше представленного можно сделать следующий вывод:

Прибор учета должен размещаться на границе балансовой принадлежности, оная по факту проходит по границе вашего земельного участка.

Итак, у нас есть рекомендации ПУЭ, согласно которым допустимо устанавливать счетчик возле границы балансовой принадлежности, а также согласно закону, есть требование о беспрепятственном доступе к приборам учета. Опираясь на это, энергосбыт или УК могут потребовать осуществить монтаж за вашей территорией на столбе ЛЭП, так вот данное требование является незаконным. По причине того, что оно нарушает статью Гражданского Кодекса № 210, так как к вашей собственности могут получить доступ не только контролеры, но и сторонние лица.

Задирать счетчик выше 1,7 м так же незаконно, так как высота расположения счетчиков регламентируется ПУЭ и вы должны иметь беспрепятственный доступ к собственности.

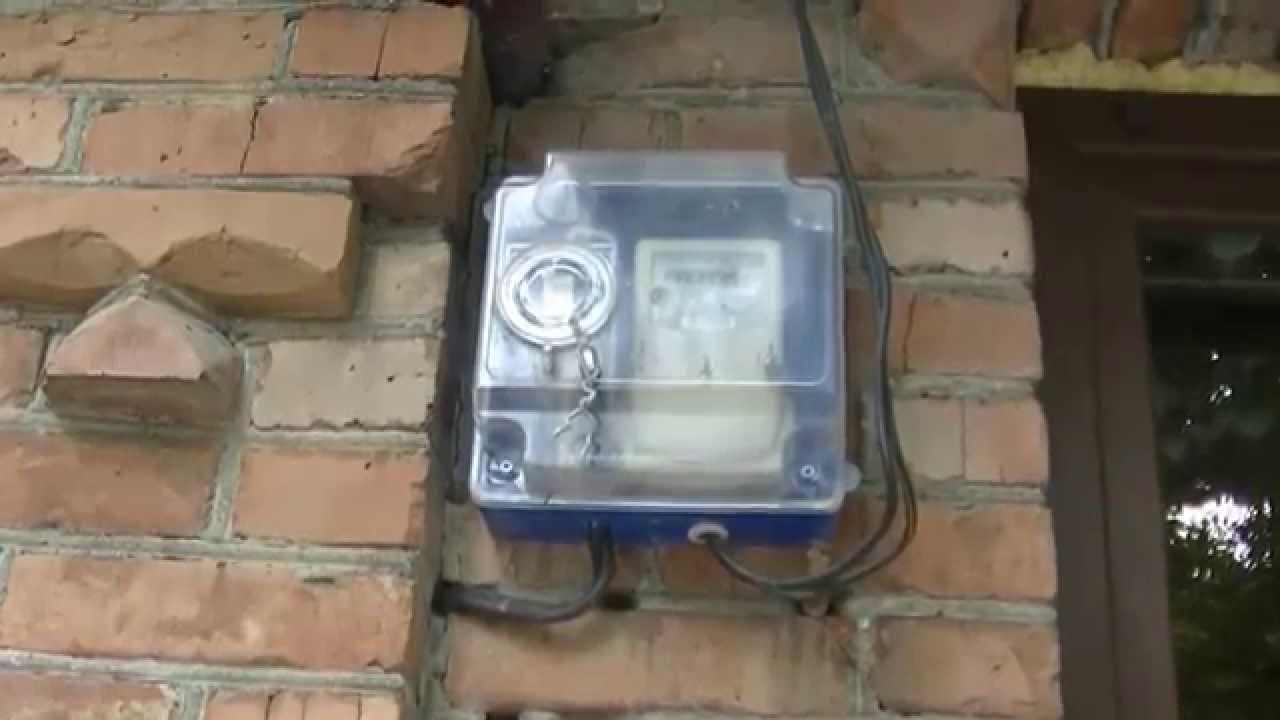

Монтаж счетчика на фасаде вашего дома или столбе, расположенным на вашем земельном участке, так же должен осуществляться только с вашего согласия. Если вы не согласны с выносом, то ни управляющая компания или энергосбыт не могут вас обязать это сделать. Вот несколько судебных решений по этому вопросу: первое решение, второе решение.

Несколько другая картина если ваше домовладение входит в Садоводческое Некоммерческое Товарищество (СНТ Федеральный закон от 15.04.1998 №66-ФЗ в ред. от 03.07.2016) и если на общем собрании было принято решение о выносе счетчиков на фасад дома, то вы обязаны подчиниться этому решению.

Как видно этот вопрос довольно неоднозначный и щекотливый и зачастую требует вмешательства именно суда. Но не стоит бояться отстаивать свои права.

Необходимость замены счетчика

Согласно действующему законодательству, счетчик подлежит обязательной замене, если он ниже класса 2,5, и срок его эксплуатации более 16 лет.

Заметьте! Однако законом установлены дополнительные случаи, в которых счетчик подлежит замене независимо от его класса и срока эксплуатации:

• счетчик подлежит замене, если истек срок его государственной проверки,
• не может использоваться счетчик, имеющий дефекты корпуса или смотрового стекла,
• не подлежит использованию счетчик, у которого не работает механизм (например, табло),
• счетчики, которые не были проверены уполномоченными лицами, подлежат демонтажу,
• демонтаж проводится в отношении счетчиков, погрешность которых больше чем 2,5 %.

Помните, если собственник обнаружил у прибора электрического учета один из следующих дефектов, то он должен обратиться в уполномоченный орган с заявлением о снятии счетчика и установке нового прибора.

Выбор счетчика электроэнергии

Подключать можно не первый попавшийся счетчик. Перед покупкой нужно определиться с его параметрами:

• Принцип действия;
• Количество фаз;
• Межповерочный интервал;
• Точность показаний;
• Количество возможных тарифов;
• Способ установки;
• Класс напряжения.

Рассмотрим параметры выбора подробнее, потому что от них зависит, насколько точными будут измерения, которые влияют на размер оплаты за пользование электроэнергией.

Счетчик: индукционный или электронный?

Проходя через индукционный счетчик, ток заставляет вращаться металлический диск. Подсчет электроэнергии в этом случае производится с учетом количества оборотов вращающегося элемента: каждый полный круг соответствует одной и той же работе, совершенной током. Индукционные счетчики недорого стоят, но дают менее точные показания. Такой счетчик когда-то был у всех.

Современные счетчики не имеют подвижных элементов. Их называют электронными. Количество расходованной энергией считается полупроводниками или микросхемами. Электронные аналоги стоят дорого. Но точность их показаний высокая. Если вы потребляете много энергии, то разница в 2% для вас будет существенной.

На сколько фаз?

Выбор количества фаз счетчика зависит только от того, к какой линии вы подключаетесь: однофазной или трехфазной. Если к однофазной сети – берите электросчетчик, рассчитанный на одну фазу. В противном случае приобретите трехфазный аналог. В городе однозначно однофазная линия, в дачном поселке – тоже, а в частном доме, коттедже или производственном цехе нужно уточнить, сколько фаз имеет линия: 1 или 3.

Межповерочный интервал

Показывает, через какой срок к вам придут за счетчиком, чтобы проверить его на правильность работы (пример: МПИ – 15 лет). Проверка проводится в РосТесте, а начало отсчета времени до следующей проверки начинается с даты, которая указана в формуляре и на пломбе.

Точность показаний

Класс точности у старых счетных устройств лежит в диапазоне 0,2-2,5%. Современные аналоги измеряют с точностью до 2%.

Количество тарифов

Однотарифные счетчики могут подсчитывать энергию только в одном режиме, двухтарифные – в двух, многотарифные – в нескольких. Среди частных домов и квартир популярность получили двухтарифные устройства: с 7.00 до 23.00 энергия рассчитывается в обычном режиме. А в ночное время скорость оборотов падает и 1 оборот ночной равен 0,7 оборота дневного.

Два тарифа удобны для людей, которые расходуют много электроэнергии или активно тратят ее только ночью. Пример: в месяц расходовано 500 кВт*ч, 300 из которых – ночью с коэффициентом 0,7. Счетчик посчитает только 210 кВт за ночь. Это экономия в стоимость 90 кВт*час энергии, что в зависимости от региона составляет от 180 до 360 рублей в месяц.

Способ подключения

На каждом счетчике обозначается минимальный и максимальный ток прямого включения в Амперах. Если он меньше или больше, то требуется установка через трансформатор тока.

Класс напряжения

Для 100-, 220- и 380-вольтных линий нужны счетчики с соответственным классом напряжения. Иногда классы отличаются от номинальных значений в большую сторону. Это необходимо для защиты счетного устройства от скачков напряжения в сети.

Передаточное число

Показывает, сколько оборотов должен сделать индукционный прибор (или вспышек индикатора электронный), чтобы засчитался 1 кВт*час энергии. Передаточное число обозначается на корпусе. В старых счетчиках оно равно нескольким сотням, в новых устройствах – тысячам. Обычно это 3200.

Пример

На фото счетчика видно, что (кликните для увеличения картинки):

• Класс напряжения – 230 Вольт (1 фаза);
• Способ подключения – прямой при токе 5-60А, через трансформатор при значении ниже или выше диапазона;
• Точность (в кружочке) – 1%;
• Передаточное число – 3200.

Видна и частота переменного тока – 50 Гц. Но она для российских электролиний одинакова, поэтому на этот параметр можно закрыть глаза.

Где лучше всего ставить счетчик

В частном доме или на даче очень важную роль играет не сама установка как процесс, а место, в котором будет располагаться прибор. Конечно, лучше всего располагать это устройство в теплом помещении, наиболее оптимальным вариантом для частного дома станет предбанник или прихожая. Этот способ позволит защитить счетчик от влажности, перепадов температур и прочих погодных явлений. С другой стороны, может быть затруднен доступ для учета электроэнергии, которая потребляется.

Высота, на которую монтируется элемент, составляет от 0.8 м до уровня пола. Входящая цепь будет подключаться к входному автомату, а после этого будет происходить непосредственное подключение к счетчику. К щитку должно быть подключено заземление, которое защитит прибор от короткого замыкания и от прочих явлений.

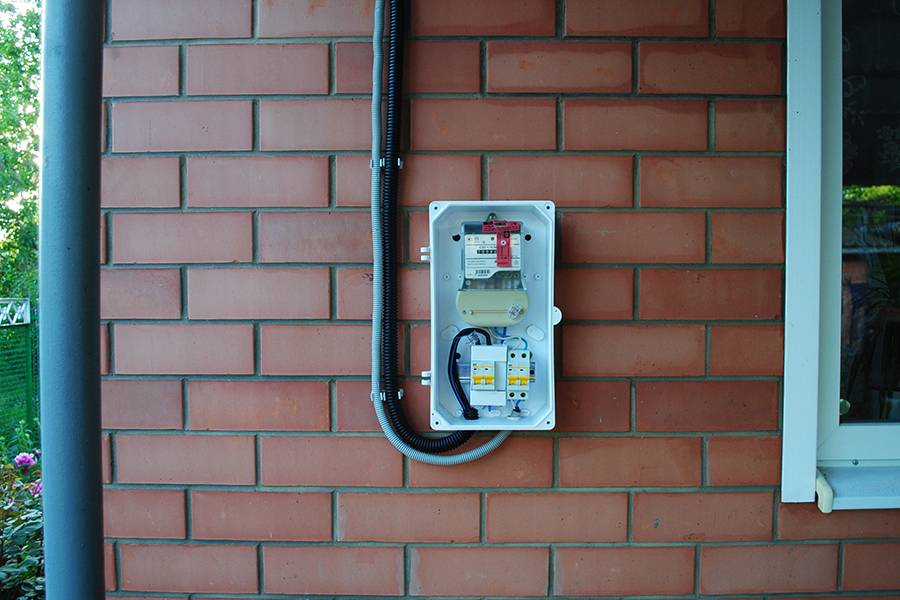

Некоторые владельцы домов вынуждены переносить счетчик к фасаду дома, это мотивируется распоряжениями энергосбытовой компании. Это требование имеет несколько за и против, поэтому возникает вопрос о том, законна ли такая установка прибора.
