Для чего производится вязка крючком арматуры
При небольшом объеме работы по бетонированию стальные прутки укладывают в опалубочный каркас, который заполняют бетонной смесью. Однако при усилении крупных фундаментных конструкций сооружается пространственный каркас из стальных стержней. Прутки равномерно распределяются по всему пространству, подлежащему заливке. Это позволяет железобетону равномерно воспринимать нагрузки и повышает прочность строительных конструкций.
Вязка арматуры для фундамента при помощи сварки
Соединение отдельных элементов армирующей металлоконструкции может производиться различным образом:
- с использованием электрической сварки. Несмотря на повышенную скорость фиксации частей арматурной решетки, в зоне соединения происходит перегрев материала, который нарушает его кристаллическую структуру и может вызвать образование трещин под воздействием нагрузки. Сваренные участки также в большей мере подвержены коррозионным процессам, отрицательно влияющим на прочность и долговечность металлоконструкции;
- с применением специальных хомутов, произведенных из эластичной пластмассы. Они позволяют значительно сократить продолжительность вязальных мероприятий, но обладают серьезным недостатком. Пластик в холодное время года теряет прочностные свойства. Это является причиной ослабления отдельных участков стыковки и разрывов хомутов при движении по арматурной решетке;
- применяя крючки для вязки арматуры. Это достаточно простой метод фиксации, обладающий повышенной степенью надежности. Для выполнения работ нужно нарезать проволоку в необходимом количестве. Для сборки решетки используется специальная проволока для вязки, с помощью которой стягивают стержни на участках пересечения. Для упрощения фиксации применяется крючок для арматуры – вязальный инструмент с простым принципом действия.
Какая арматура и чем её вязать (материалы)
Арматура и проволока. Выбирая арматуру, смотрите на её индекс. Есть два типа, которые можно использовать:
- К – коррозионно-стойкая (от растрескивания, которое возникает при напряжении);
- С – свариваемая.
Если предлагают другие индексы, вежливо улыбаемся и идём дальше.
Сечение. Для армирования ленточных фундаментов обычно используют гладкую и ребристую арматуру от 6 до 14 мм. Причём, не или/или, а ту/и ту.
Альтернатива. Полимерная (композитная) арматура. Аналог A III, с диаметрами от 4 до 16 мм. Относительно новый материал, имеющий по заверению продавцов, ряд достоинств (в сравнении с традиционным). В том числе:
- Дешевле;
- Легче (в 10 раз)
- Прочнее на разрыв (в 3 раза);
- Не боится коррозии, кислот и щелочи;
- Не намагничивается;
- Не проводит электрический ток;
- Не создаёт помехи радиоволнам;
- Сейсмоустойчива;
- Намного долговечнее железа;
- Не теплопроводна;
- Дешевле в транспортировке
- Более удобна в работе.
Ну и как такую арматуру, не купить.
Проволока для вязки – стальная, мягкая диаметром 1 – 1,4 мм. Толще не надо. Плохо сгибается. А если тоньше, придётся складывать в несколько раз. Или опять же альтернатива — пластиковые «завязки».
Классический вариант — проволока (вязальная) Альтернатива — пластиковые хомуты
Обратите внимание на полимерные фиксаторы для арматуры. Их применение, облегчает процесс
Да и цена, в общем, не кусачая. Правда, они больше подойдут для плитного фундамента.
Вязка арматуры при помощи сварки
Нередко в качестве способа вязки арматуры выбирается сварка. Однако следует знать, что сваривать между собой можно только арматурные прутки, в маркировке которых имеется буква «С». В таких ситуациях, как правило, применяется точечная сварка.
Следует иметь в виду, что такой способ соединения потребует использования сварочного аппарата, а также наличия опыта работы с таким оборудованием. Кроме того, сварные соединения очень плохо выдерживают вибрационные нагрузки, возникающие при использовании уплотнительных устройств, а также устройств, с помощью которых из бетона удаляются воздушные пузырьки.

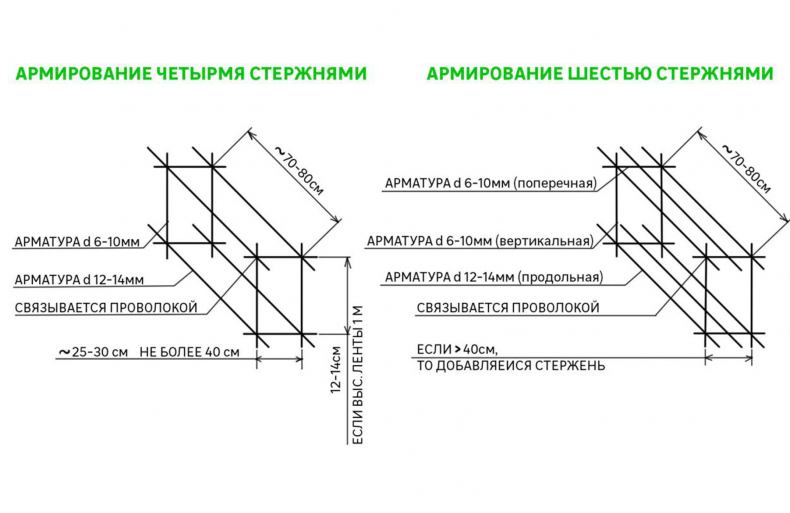

Схема арматурного каркаса ленточного фундамента
Расчет объема арматуры
А сколько именно арматуры нужно для укладки и армирование ленточного фундамента – принимают во внимание то, какая именно схема будет применяться в том или ином случае. Если возводиться небольшого размера дом, гараж или же баня – применяется строителями следующая схема:
- укладка нижнего, после верхнего пояса.
- 3-4 арматурных прута в каждом поясе.
- расстояние между каждым из стержней – 10 см., но расстояние между краями фундамента и арматурой – 5 см.
- соединение в единое целое пояса проводят посредством применении специального хомута, при шаге от 5 и до 30 см.
Такая схема считается самой оптимальной и принимая во внимание размеры будущее постройки и самого фундамента не так уж и сложно провести расчеты. Как пример, вы строите дом при площади в 150 кв.м., и внешними стенами периметра в 50 м
Применяют два пояса и по 3 прута в каждом – получаем 6, умножаем на 50. Соответственно сумма в 300 метров это и будет основанием арматуры
Как пример, вы строите дом при площади в 150 кв.м., и внешними стенами периметра в 50 м. Применяют два пояса и по 3 прута в каждом – получаем 6, умножаем на 50. Соответственно сумма в 300 метров это и будет основанием арматуры.

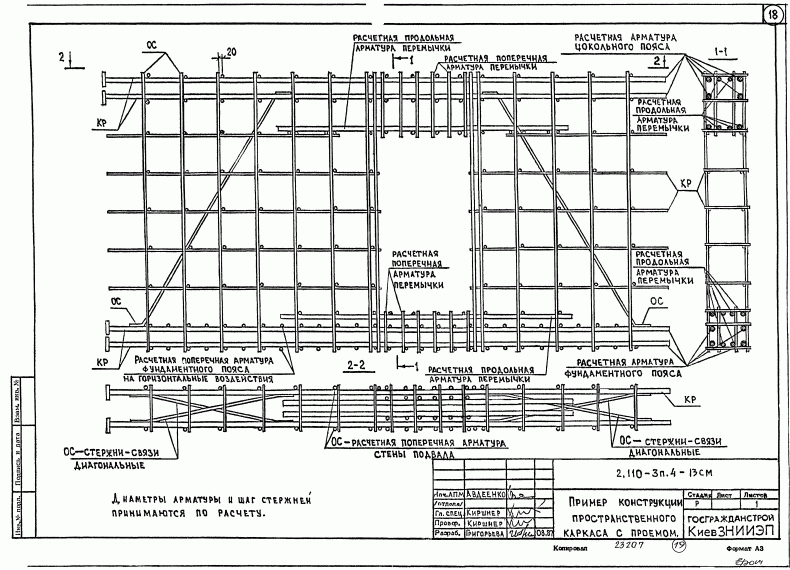

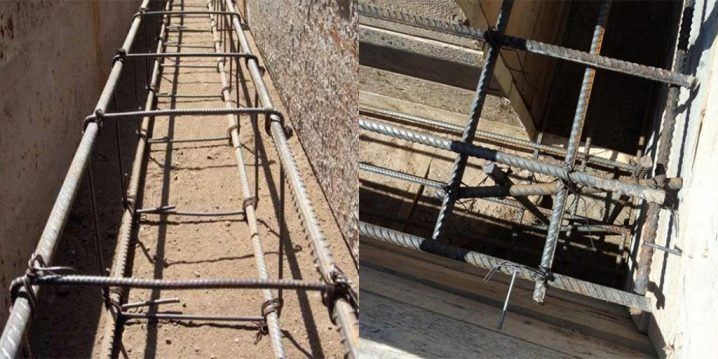

Рисунок 2. Арматурный каркас
Перемычки идут с шагом в 30 см., потому 50 делим на 0.3 – выходит 167 штук при длине каждой в 30 см.. На вертикального типа перемычки нужно 200.4 метра – 167 множим на 0.6 и на 2. Для горизонтальных – 100.2 метра, поскольку 167 умножаем на 0.3 и на 2. Потому нужно закупать 300 м. толстой, с рифленой поверхностью и 300.6 с гладкой поверхностью арматуры
Но важно отметить – оптимально покупать материал с запасом в 10-15% от итогового подсчета объема стройматериала
Подготовка арматуры
Прежде чем заливать фундамент, нужно правильно вязать арматуру для большей прочности и устойчивости конструкции. Это позволяет связать арматуру в единую конструкцию, создав тем самым опорный каркас здания. Мощность общей конструкции фундамента нужно обеспечить дополнительными ребрами жесткости. Для этого понадобится:
- Стеклопластиковая арматура
- Вязальная оцинкованная проволока с сечением 1 мм
- Вязальный крючок
Важно! Вязальная проволока должна быть круглого сечения, не следует брать квадратную, так как при скрутке проволока может повредить сама себя. Есть несколько видов крючков для вязания:
Есть несколько видов крючков для вязания:
Названные материалы нужно выбирать очень внимательно. Например, вязальная проволока должна быть довольно толстой, чтобы избежать ее разрывов при подаче бетона на каркас. В противном случае связки могут лопнуть, а конструкция ленточного основания получится ассиметричной, чего никак нельзя допускать.
Весь процесс делится на шаги:
- Поперечные прутья нижнего слоя укладываются на арматурные фиксаторы, которые устанавливаются до проведения работ.
- Долевые прутья нарезаются и укладываются на необходимом друг от друга расстоянии, на них отмечаются места скрепления.
- Под прямым углом к долевым прутьям устанавливаются перемычки, каждая из которых связывается в отмеченных местах. Если вязка производится проволокой, то ее нужно сложить вдвое и прочно зафиксировать при помощи крючка. Если же используются хомуты, то каждый из них затягивается потуже.
- После окончания работ по сооружению первого ряда сетки можно делать остальной каркас. Перпендикулярные отрезки крепятся с внутренней стороны ячеек таким же образом.
Особо осторожно нужно подходить к обвязке углов. В строительных магазинах можно купить специальные элементы, которые легко устанавливаются на место углов
Важно! В углах арматуру можно вязать только вручную, без теплового воздействия. Готовый каркас укладывается в опалубку в горизонтальном положении сеток
Готовый каркас укладывается в опалубку в горизонтальном положении сеток.
Этот способ очень распространен среди строителей, которыми вязка арматуры производится своими руками. Помимо него, существует еще несколько вариантов скрепления арматуры для ленточного фундамента:
Важно! Перед началом работ нужно четко определиться какие нагрузки планируются для ленточного фундамента, и каков объем работ
4 Способы, как связать арматуру для фундамента
Если вам недоступен специальный пистолет для соединения проволокой арматуры, а также нет под рукой насадки-крючка на электрическую дрель, остается работать вручную, для чего вполне можно использовать обычные плоскогубцы. Однако намного быстрее дело пойдет, если вы освоите, как связать арматуру для фундамента специальным крючком. Существует три распространенных среди мастеров способа, каждый из которых значительно облегчит вам задачу.
>Первый вариант довольно прост. Складываем проволоку пополам, продергиваем получившуюся петлю под скрещенными прутками, продеваем в петлю крючок, натягиваем второй конец и, вращая инструмент, цепляем его концом натянутую стальную нить. Продолжая закручивать, получаем нужное количество витков, которые зафиксируют попавшие в захват прутки. Второй способ подразумевает пропускание сложенной пополам проволоки, соединение ее над арматурной крестовиной и сгибание на расстоянии нескольких сантиметров. В изгиб вставляется крючок и вращается, после чего лишние концы обрезаются.
Параметры арматуры для фундамента
Необходимость армирования элементов фундамента
Сравнительные характеристики материалов
В самом названии этого материала содержится его основная характеристика. Он производится из пластиковых или стеклянных нитей, прочно спаянных между собой в однородные стержни либо с гладкой, либо с рифленой структурой поверхности и круглым сечением. Рифленая структура способствует более качественной сцепке с бетоном и получается вследствие обвития гладких стержней стекловолокном.
Стеклопластиковая арматура
Изделия с рифленой поверхностью испытывают на себе основную тяжесть возводимого сооружения, в то время как гладкие служат для соединения отдельных частей каркаса. В отличие от привычных изделий из металла материалы нового поколения обладают рядом особенностей, благодаря которым стеклопластиковая арматура для ленточного фундамента прочно удерживает пальму первенства на рынке строительных материалов.
К основным отличиям стеклопластика по отношению к металлу можно отнести:
условную легкость этого материала, масса которого во много раз меньше стали
Это немаловажное свойство позволяет заметно облегчить вес ленточного фундамента, избегая при этом излишней просадки почвы под объектом строительства;
слабую подверженность стекловолокна коррозии и его невосприимчивость к агрессивным средам, что уменьшает риск преждевременного разрушения фундамента и способствует долговечности сооружения. Это свойство позволяет применять стеклопластик при строительстве дорог, которые в процессе эксплуатации активно обрабатываются реагентами, а также возводить причалы и волнорезы, не опасаясь воздействия соленой морской воды;
низкую теплопроводность полимера и его антистатические свойства, что дает возможность эффективно применять армирование фундамента стеклопластиковой арматурой в сложных климатических зонах России;
слабую проводимость электрического тока, значительно снижающую влияние на радиоволны;
отсутствие необходимости проведения сварочных работ при монтаже, так как стекловолокно не рассчитано на воздействие высоких температур и может быть соединено между собой специальными пластиковыми зажимами; Тип арматуры из стеклопластика
удобство доставки, поскольку стеклопластиковая арматура продается бухтами до ста и выше метров в длину и имеет достаточно легкий вес
Требуемое для проведения работ количество материала можно привезти на строительную площадку в обычном легковом автомобиле;
отсутствие многочисленных швов при сборке каркаса, в связи с тем, что стержни не фиксированы по длине. Это свойство особенно важно, применение стеклопластиковой арматуры в фундаменте позволяет избежать излишних стыков в конструкции, каждое из которых является своеобразной зоной риска в условиях разнонаправленных нагрузок на основание здания;
высокую прочность на разрыв, в два раза превосходящую этот показатель по сравнению с изделиями из металла;
большой ассортимент диаметров сечения, позволяющий подбирать оптимальную толщину изделий, что, безусловно, не может не сказаться на себестоимости работ.

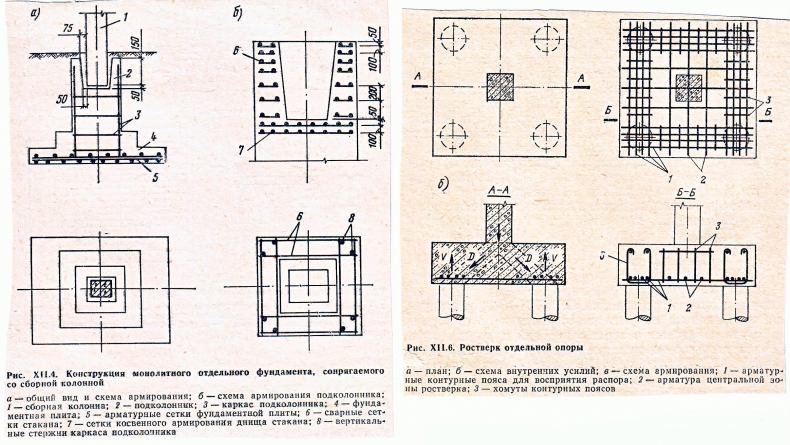

Столбы и сваи
Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:
- при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
- если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
- минимальное число продольных прутков в одном столбе или свае равно 4.
Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.
На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.
Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.
Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.
Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
Системы армирования фундамента
Первая система предполагает армирование с использованием классической армированной штукатурки, то есть электросварной сеткой и затиркой; во втором, с другой стороны, используется технология тонкой армированной штукатурки, состоящая из предварительно сформированной сетки из стеклопластика (армированного стекловолокном полимера) и бесцементного раствора.
По сути, замена традиционной металлической сетки + цементный раствор (жесткий и химически вредный для исторических стен) заменяется системой, состоящей из предварительно сформированных сеток из стеклопластика в сочетании с полностью бесцементными пластичными растворами, изготовленными из натуральной гидравлической извести.
- Таким образом полностью устраняется проблема коррозии арматуры и можно уменьшить толщину слоя штукатурки, тем самым сдерживая действующие на конструкцию массы и веса.
- Благодаря использованию этих материалов и соответствующих анкерных устройств (например, несквозных отверстий и швов, выполненных в строительном растворе) система является неинвазивной, совместимой с исходными материалами и обратимой.

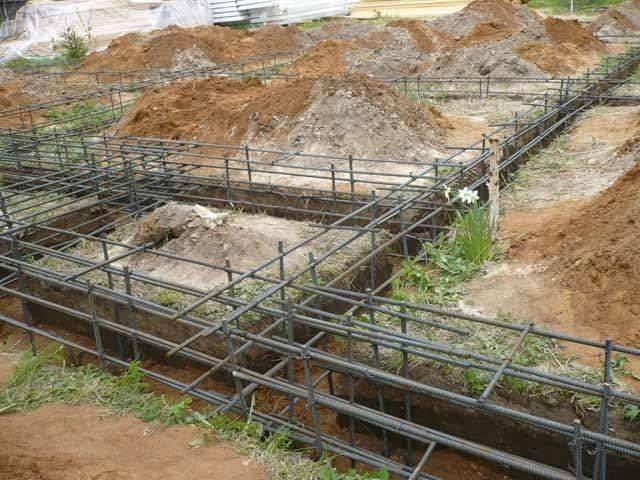

Укладка готового армирующего каркаса
Укладка каркаса в основание – не менее важный этап, чем вязание. Именно на этом этапе вам и понадобится третий помощник, который будет укладывать каркас вместе с вами. Он должен давать сигнал к поднятию конструкции, в это время двое, удерживая оттяжки, должны установить в нужном месте стержень. Третий все это время координирует их действия. После того как вы завершите укладку всех коробов, все стыки свяжите вязальной проволокой – это обеспечит большую устойчивость конструкции, а значит, вы будете уверены, что вся уложенная вами конструкция после заливки ее бетонным раствором выдержит вес строения и прослужит долго и качественно. Поэтому вязать их между собой нужно обязательно.
Не стоит забывать и о специалистах, которые единственные могут произвести правильное связывание арматуры для монолитных ленточных фундаментов и правильно уложить, и залить бетоном. Но если вы все же хотите сделать армированный фундамент своими руками, то не забывайте советоваться с ними.
Альтернативная арматура
Сложность транспортировки стальной арматуры из-за её длины, многие проблемы в работе с металлом заставили застройщиков обратить внимание на альтернативные решения. Одним из них вполне могла бы стать арматура из стекловолокна. Одним из них вполне могла бы стать арматура из стекловолокна
Одним из них вполне могла бы стать арматура из стекловолокна.
У неё много достоинств, но чтобы их оценить, стоит вспомнить о изначальном назначении армирования фундаментов. По сути, арматурный каркас должен предохранить бетонный фундамент от растяжений. Модуль упругости металлических стержней значительно ниже аналогичных пластиковых. Это значит, что низкий порог упругости пластиковых стержней гораздо быстрее приведёт к деформации, а значит и разрушению фундамента, нежели металлический. И смысл замены металла пластиковым композитом исчезает.
Второй очень неприятный недостаток касается именно индивидуальных застройщиков, не имеющих специальных условий для выравнивания свёрнутой в бухты пластиковой арматуры.
Недостатки современной пластиковой арматуры касаются только нежелательности использования её в монолитных ленточных фундаментах. Сфер применения, где эта разновидность арматуры покажет себя лучше стальной, много, – но не в фундаментах.
Это может быть интересно!
Виды арматуры для связывания
До производства работ нужно определиться с арматурой, которая лучше подойдет. Как правильно вязать арматуру для ленточного фундамента? Обвязка арматуры ленточного фундамента производится любым пневмоинструментом или крючком. А если их нет рядом? Используется подручный инструмент. Этим и хорош ленточный фундамент. Вязка арматуры может осуществляться даже пассатижами.
Рифленую арматуру используют в основных сечениях, потому как у него лучше сцепление с цементобетонном, а гладкую для связки в поперечных сечениях. Она будет стоить немного дешевле рифленой.
Связывание металлической арматуры
Существуют определенные правила вязки. При выборе арматуры необходимо выбирать соответствующую требованиям ГОСТ. При строительстве зачастую используется материал, который соответствует ГОСТ-5781-82. Имеет шесть классов прочности.
Ее можно сгибать при необходимости, а также приваривать при помощи сварочного аппарата. При изготовлении первого класса используют низкоуглеродистую сталь, а при изменении класса повышается концентрация легирующих добавок, из-за которых повышается механическая прочность.
Связывание композитной арматуры
Производится из стеклопластика, углепластика, базальтопластика. В ней содержатся волокна углерода, базальта, а также стеклянные и арамидные. Самая распространенная — это стеклопластиковая. Она легче, дешевле, не ржавеет, не гнется, не приваривается сварочным аппаратом. В отсутствие возможности сварки приходится связать композитную арматуру. Преимущество этого типа заключается в том, что она имеет низкую теплопроводность.

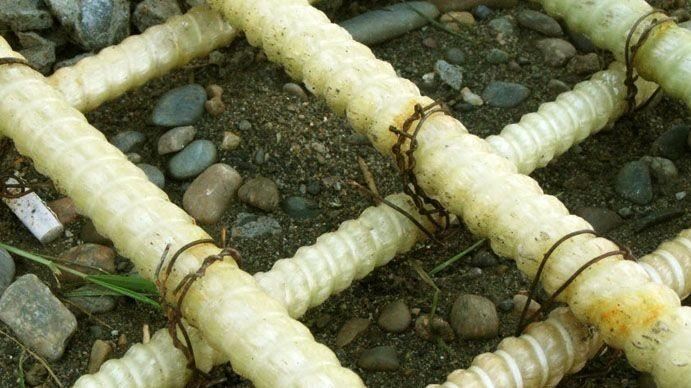

Связывание стеклопластиковой арматуры
Связанную пластиковую арматуру можно отличать от металлической по допустимому распределяемому весу. Выбирая армирующим материалом стеклопластиковую арматуру необходимо просчитать возможные нагрузки потому, что воспринимаемый ей удельный вес существенно отличается от веса, который способна воспринимать металлическая арматура. Сам процесс связывания остается таким же. Используются те же инструменты и те же сопутствующие материалы.
Пошаговая инструкция армирования проволокой
Когда производится армирование монолитных ленточных фундаментов вместо проволоки можно использовать специальные пластиковые хомуты, но следует обратить внимание на то, что их использование целесообразно только в случае, если во время заливки бетона, по армирующему каркасу никто не будет ходить или стоять на нем. Во всем остальном их вяжущими свойствами никто не был недоволен
Последовательность действий:
Схема вязки арматуры.
- Отрежьте кусок проволоки, длина которого будет равна 30 см.
- Сложите отрезанную проволоку в два раза (пополам).
- Проволока должна находиться в левой руке, в правой должен быть вязальный крючок.
- Проволоку подводим под арматуру, под соединениями прутьев.
- Крючок для вязки необходимо вставить в петлю проволоки.
- Проволокой полностью огибаем арматуру и свободный ее конец кладем на крючок.
- Крутим крючок по часовой стрелке для того, чтобы замотать концы проволоки вместе. Совет: не переборщите с закручиванием, так как есть вероятность порвать проволоку. Практика доказала, что для надежного скрепления арматуры достаточно трех оборотов крючка.
- Вынимайте крючок из петли. Соединение завершено.
Данный процесс описывает только одно соединение, а поскольку для армирования ленточных монолитных фундаментов требуются объемные короба, то весь процесс является достаточно трудоемким и занимает достаточное количество времени. Для упрощения его можно купить в специализированном строительном магазине специальный вязальный пистолет для арматуры.
https://www.youtube.com/watch?v=_xKAqYFUG-U
Как правильно вязать арматуру для монолитной плиты
Монолитный фундамент применяется более часто, чем использование стандартных бетонных плит. При монтаже данной разновидности основания сначала делают арматурную сетку, которую потом заливают бетоном. Арматурная сетка придаёт бетону дополнительной крепости и позволяет выдерживать плите более высокие нагрузки.

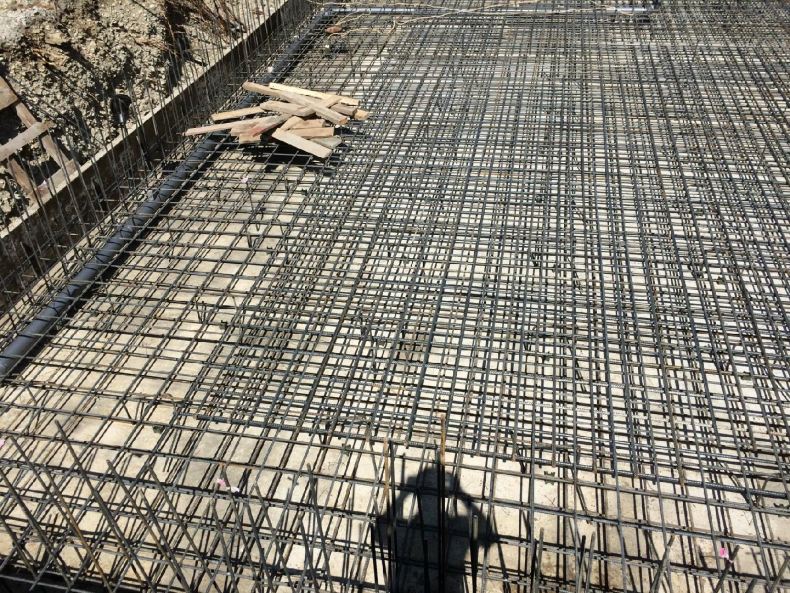

Готовый каркас для монолитной плиты
Видеоролик на Youtube:
Как вязать арматуру самостоятельно или правильная последовательность вязки арматуры монолитной плиты:
- Нижний уровень арматурных прутьев укладывают крестом. Необходимо соблюдать при этом основное правильно – следить за размером ячеек, который должен составить 30*30 см. Превышать данный размер нельзя, иначе монолитная плита получится недостаточно прочной.
- Места соединения прутьев плитного фундамента необходимо обвязать стальной проволокой, используя стандартную схему вязки. Применение специального инструмента, например, крючка для вязки арматуры, существенно упростит задачу.
- Арматура нижнего уровня плиты должна иметь запас по длине, чтобы ей можно было придать п-образную форму. Таким образом, нижние прутья переходят в верхний уровень плитного фундамента.
- Прутья верхнего уровня плиты или перекрытия также укладываются друг на друга и связываются стальной проволокой или пластиковыми хомутами в местах соприкосновения.
- Конструкция для монолитной плиты должна быть размещена на расстоянии 4 см от земли, для этого используют специальные подставки, которые можно приобрести в строительном магазине. Подставки выполнены из пластика и выдерживают каркасы с достаточно большим весом.Пример пластиковых подставок для нижнего яруса конструкции
- Для поддержания верхнего уровня арматуры перекрытия следует сделать из прутьев специальные подставки, которые получили название столиков. Достаточно взять небольшой отрезок арматуры и загнуть его в зигзаг. Теперь верхний ярус можно удобно установить на получившиеся подставки. При заливке бетона подставки оставляют вместе с основной конструкцией.
Пример готового столика
Данный способ армирования используется не только при заливке плитного фундамента в несколько слоёв, таким образом можно своими руками изготовить монолитную плиту, которую впоследствии использовать, например, в качестве перекрытия между этажами.
Подготовка материалов для сборки армирующего каркаса
Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета. Поэтому для вязки армирующего каркаса необходимо приобрести:
- пластиковую арматуру проектных диаметров;
- вязальную проволоку или затяжные хомуты.
Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.
Изгибать арматуру из стекловолокна следует очень осторожно, не применяя термической обработки. Упругие свойства пластика делают процедуру сгибания довольно трудной
Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления.
Места пересечений стеклопластиковой арматуры под ленточный фундамент можно соединять прямыми отрезками или собирать одну из пересекающихся конструкций по месту установки.
Сборка арматурных каркасов может выполняться на открытом месте, в стороне от выкопанной траншеи. Правильная укладка уже собранной конструкции предусматривает расстояние от стенок опалубки и дна не менее 25 мм.
Способы (схемы) вязки
Вначале про инструменты для вязки. Они позволят ускорить и улучшить качество. Основные:
Вязальный крючок (есть два вида). Покупайте фабричный или мастерите самодельный.
Пистолет для арматурыВязальный пистолет самостоятельно обхватывает пруток и автоматически обвязывает его. Супер! Правда, для домашней работы Вы его приобретать не станете. Если есть знакомый строитель, обратитесь за такой штукой к нему. Чтобы построить баню или дом, он нужен только один раз, так что — вложение денег нерентабельно.
Также применяют шуруповёрт с насадкой: крутить быстро, но иногда не удобно…
Ну а теперь схема, точнее схемы. Следите за руками, как говорил фокусник:
- а) вязка в пучке без подтягивания;
- б) вязка узлов в углах;
- в) узел двухрядный;
- г) узел крестовый;
- д) узел глухой;
- е) крепление соед. элементом:
1, 3 – стержни, 2 – соединительный элемент. I – вид спереди; II – вид сзади.
На этом всё. Надеюсь, статья была полезной и отвечает на основные поставленные вопросы.
Анекдот: — Сударь, какая необычная у вас шпага. — Это арматура, сэр…
Подписывайтесь на новости, успехов и правильных Вам «выкрутасов»!
Цитата мудрости: Лень делает всякое дело трудным.
Особенности ленточного фундамента
Ленточный фундамент является более распространенным, нежели монолитный. Его можно использовать при строительстве из разных материалов, есть возможность сделать собственными руками. Также при его строительстве банально экономятся деньги. Но у него также есть недостаток. Производство ленточного фундамента подходит только для сухих, каменистых почв. При влажном, неустойчивом грунте устройство на большую глубину будет не рентабельным.
Ленточный фундамент – это железобетонная плита любых выбранных габаритов. Размеры зависят от давления будущего дома, оказываемого него. При строительстве важна подготовка основания. Помимо этого схема вязки арматуры также должна быть строго соблюдена.
Во избежание просадки основания и преждевременного разрушения, а возможно самого дома, производится дополнительное уплотнение для необходимой прочности основания. Если необходимо, ленточный фундамент дополняют внутренними несущими перемычками.
Глубина, на которой устанавливается ленточный фундамент, зависит от некоторых факторов. Если верхние грунтовые слои будут неустойчивыми, то подошву основания устанавливают ниже уровня промерзания. Также ее можно совместить вместе со сваями. Если уплотнение основания достаточное, то погружать ленточный фундамент ниже нет особой необходимости.
2 Что нужно, чтобы выполнить вязание арматуры для фундамента
Название интересующего нас процесса не имеет ничего общего с изготовлением свитера, рыболовной сети или кольчуги, несмотря на то, что для получения любого из этих изделий применяется вязание. К слову, для соединения прутков часто используется крючок, который, впрочем, также не схож с инструментом рукодельниц. Что же собой представляет вязание арматуры для фундамента? В первую очередь техника основана на сооружении каркаса из арматуры и прутка, для дальнейшей заливки конструкции бетоном. И название отражает способ соединения обрезков арматуры с помощью специальной проволоки, то есть, связывания их между собой.
В виду того, что в ленточном фундаменте основная нагрузка ложится на горизонтальные элементы, для них нужно использовать ребристый пруток, толщина которого может быть от 10 до 16 миллиметров. На толщину арматуры влияют такие свойства грунта, как плотность, вязкость, насыщенность глиной (чем выше показатели, тем больше должен быть диаметр прутка). Толщина бетона над заглубленным в него каркасом должна быть не менее 5 сантиметров, как на дне, так и в торцах фундамента. То же самое касается и верхней части основания под постройку, однако здесь допускается выход на поверхность бетона отдельных элементов для присоединения к ним армирования стен.
Что касается поперечин, с помощью которых каркас принимает объемный вид, они также бывают горизонтальными и вертикальными, то есть, образуют верхнюю, нижнюю и боковые плоскости. Для этих целей используется гладкий пруток, толщина которого может варьироваться в пределах 6–8 миллиметров. Стоимость таких стержней несколько ниже, чем ребристых, что и обусловливает их использование, тем более что нагрузка на них ложится сравнительно небольшая, поскольку часть ее снимается толщей бетона. Расстояние между поперечинами выдерживается в пределах 10–50 сантиметров, реже может быть увеличено до метра. Подсчитав длину отрезков и шаг между ними, легко узнать количество необходимых для армирования погонных метров прутка.

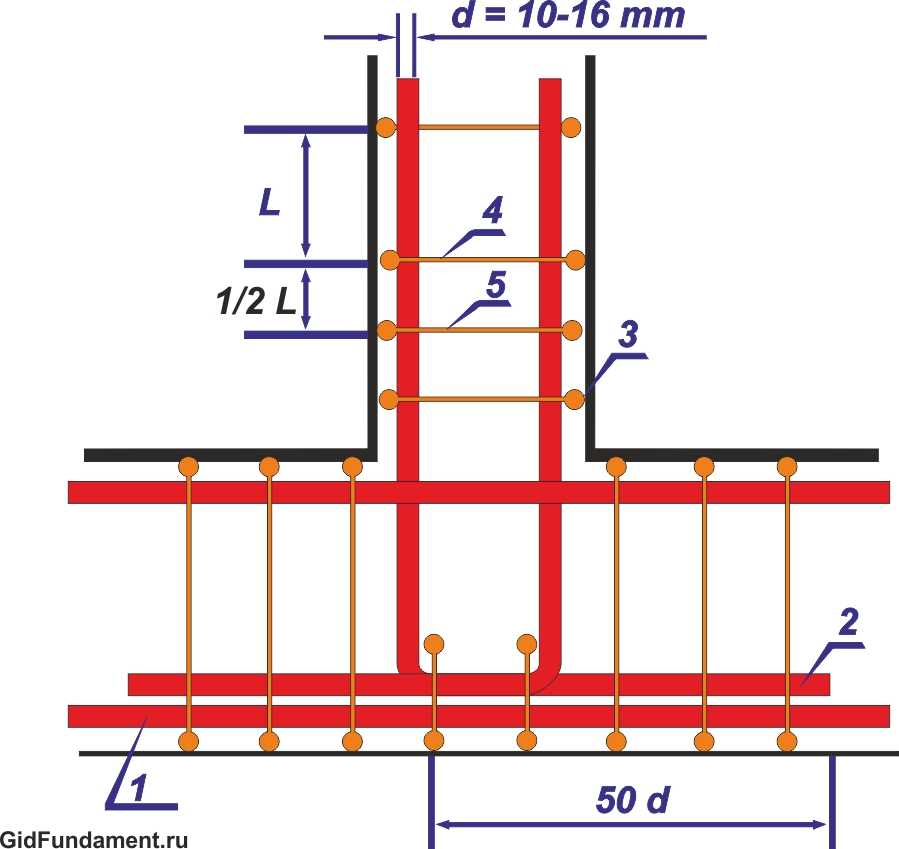

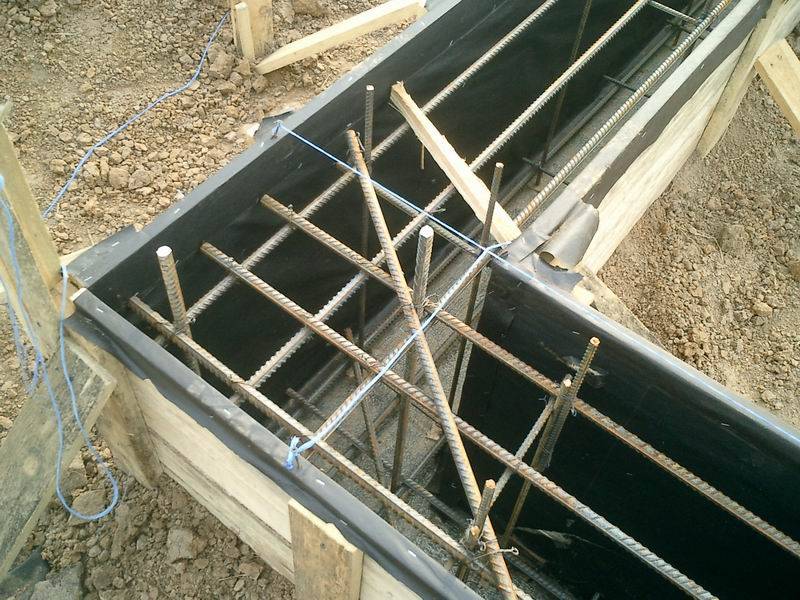

Схема армирования ленточного фундамента
Порядок действий при армировании следующий:
1. Насыпать дно канавы подушку из песка со щебнем.
2. Залить бетонную подошву слоем 5 сантиметров для защиты металла от коррозии. Вместо подошвы можно использовать более экономный вариант: подложить под вертикальные прутья камни или обломки кирпича. Но это долгий и энергоемкий способ.
3. Установить опалубку.
4. Уложить на бетон расчетное число поперечных прутьев с шагом в пределах 0,8 см.
5. Уложить вдоль стенок канавы два ряда продольных прутьев. Связать пересечения. Между собой фрагменты горизонталей соединяют внахлест. Длина нахлеста – 50 диаметров прута минимум.
6. На стыках установить вертикальные прутья. Их ставят перпендикулярно уложенному нижнему уровню, отклонений от вертикали быть не должно. Привязать.
7. К вертикалям привязать верхний ярус поперечин. Перехлест концов рамки при этом должен быть минимум 20 сантиметров.
8. Уложить верхние продольные прутья, скрепить с остальной конструкцией хомутами либо проволокой.
9. Зафиксировать каркас относительно опалубки. Между металлом и досками должно оставаться не меньше пяти сантиметров. Такое же минимальное расстояние оставляют между прутьями и верхней границей бетона.
Технологии ленточного фундамента
При изготовлении ленточного фундамента в обязательном порядке учитывают показатели, влияющие на его прочность и способность качественно удерживать возведенное строение.
Существуют строительные нормы и правила №2.02.01-83, регламентирующие все параметры фундамента: его несущую способность, деформацию, воздействие силовых и неблагоприятных факторов. Чтобы обеспечить нормативное соответствие, фундамент должен отвечать требованиям по ширине и длине ленты.
Ширина ленты
Ширина ленты — один из факторов, которые определяют ее прочность и другие характеристики. Ширина фундамента зависит от многих показателей, в том числе:
- Особенностей грунта. Чем мягче грунт, тем шире делают ленту.
- Наличия грунтовых вод.
- Площади дома и толщины несущих стен. Чем толще стены и больше площадь дома, тем шире должен быть фундамент.
- Типа укладки армирующего основания.
- Предполагаемых нагрузок на фундамент. Масса строения.
- Площадь подошв фундамента.
В зависимости от характеристик будущей постройки рекомендуют ширину фундамента делать от 25 до 85 см. Соответственно, 25 см будет достаточно для бани, а для 2-3 этажного дома рекомендуемая ширина — 65-85 см.

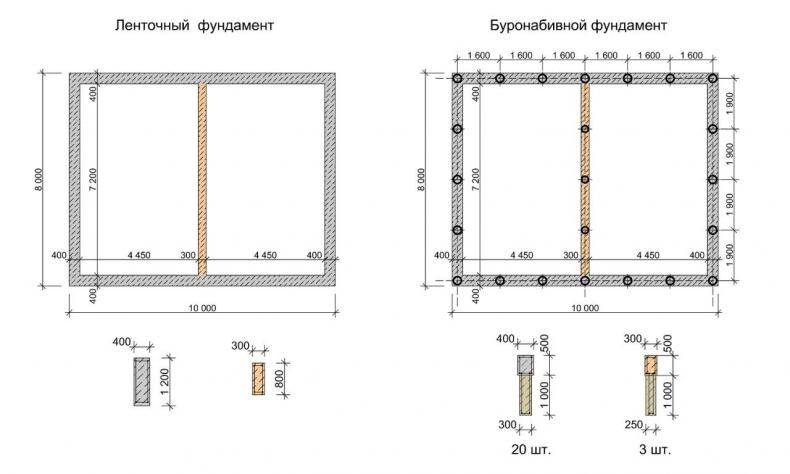

Длина фундамента
Длина фундамента должна полностью соответствовать проекту дома
Важно правильно соблюсти все расчеты. Специалисты рекомендуют заливать ленточный фундамент без технологических разрывов
Так конструкция будет монолитной и прочной.
Но монолитной конструкции уже не получится. Чем длинней фундамент, тем большую нагрузку он испытывает. Поэтому при большой длине фундамента рекомендуют увеличить его ширину.
