Как вязать арматуру для фундамента крючком?

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Пошаговая инструкция по укладке и вязке арматуры

Вязать арматурный каркас и укладывать его на место одному человеку достаточно сложно и неудобно. Лучше всего выполнять работу командой из двух или трех человек.

Наиболее простым и удобным способом считается вязка арматуры на земле с последующей укладкой готовых элементов каркаса в траншею.

Создавать металлический скелет нужно в определенной последовательности:

1. Готовят прутья арматуры. Для этого необходимо разрезать длинные прутья на нужную длину.
2. На ровной площадке укладывают два длинных прута и выравнивают их торцы.
3. Отступив от края прутьев около 20 см, одним из способов привязывают с двух сторон горизонтальные распорки.
4. Выдерживая расстояние от 20 до 40 см, привязывают аналогичные распорки по всей длине. В результате получился один элемент каркаса.
5. Чтобы получить вторую часть, необходимо повторить действия.
6. Далее нужно скрепить вместе обе части. Для этого по краям конструкций привязывают по две горизонтальные распорки.
7. Теперь аналогичным образом связывают каркас по всей длине.
8. На дно траншеи устанавливают подкладки, имеющие высоту около 5 см. На этих подкладках будет лежать нижний ряд каркаса. По бокам траншеи устанавливают подпорки, которые будут удерживать сетку в нужном положении.
9. Далее измеряют не провязанные углы и стыки и отрезают соответствующие куски арматуры. Этими отрезками собранные на земле сетки будут связываться в единую конструкцию.
10. Вязку арматуры выполняют методом внахлест. Вначале связывают нижние повороты, после переходят к вертикальным стойкам, а в последнюю очередь выполняют вязку верхних поворотов.

Схема вязки арматуры для фундамента

В СП 63.13330 для ЖБК специальный раздел 10.4 посвящен изготовлению несущих конструкций. Для монолитного фундамента установлены требования:

• стержни укладывают сеткой с шагом арматуры в монолитной плите 30 см и ячейкой 30*30 см не более, соединяют вязкой или сваркой;
• сетки размещают ближе к верхней и нижней поверхности, учитывая защитный слой 30 мм;
• прутья сеток связываются U-образными хомутами по торцам;
• в местах крепления монолитных стен выпускаются вертикальные пруты или анкеровка крючками;
• под несущими стеновыми панелями шаг ячейки делается меньше относительно остальной части фундамента;
• разрешено увеличение шага ячейки по центру плиты до минимального процента армирования (плюс 0.3% к основному шагу).

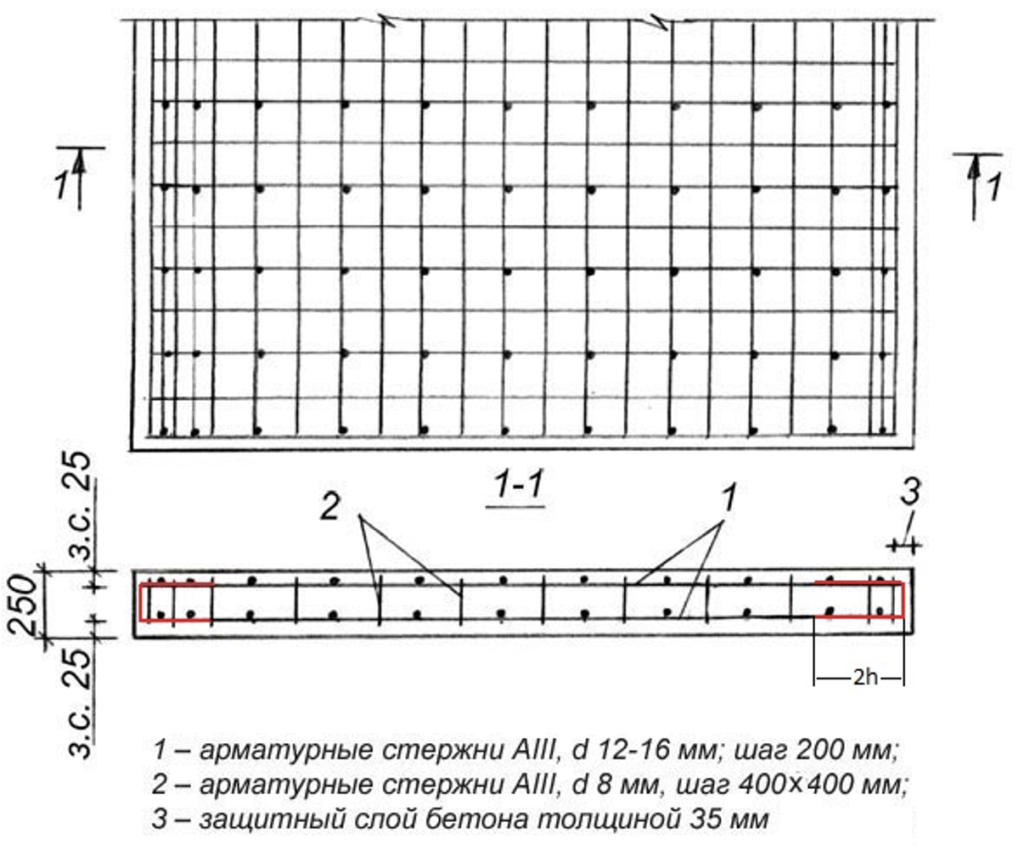

Вязка арматуры для плиточного фундамента, схема которой приведена ниже, предусматривает монтаж U-образных зажимов по торцам плиты и таких же хомутов только с изогнутыми в разные стороны концами для укрепления в середине плиты.

Таким образом, максимальный шаг арматуры в монолитной плите не может быть больше 30 см, причем вблизи будущих колонн и других нагруженных конструкций к ее весу добавится масса самой колонны или конструкции, поэтому поперечную армировку устанавливают с меньшим в 1.5-2 раза шагом.

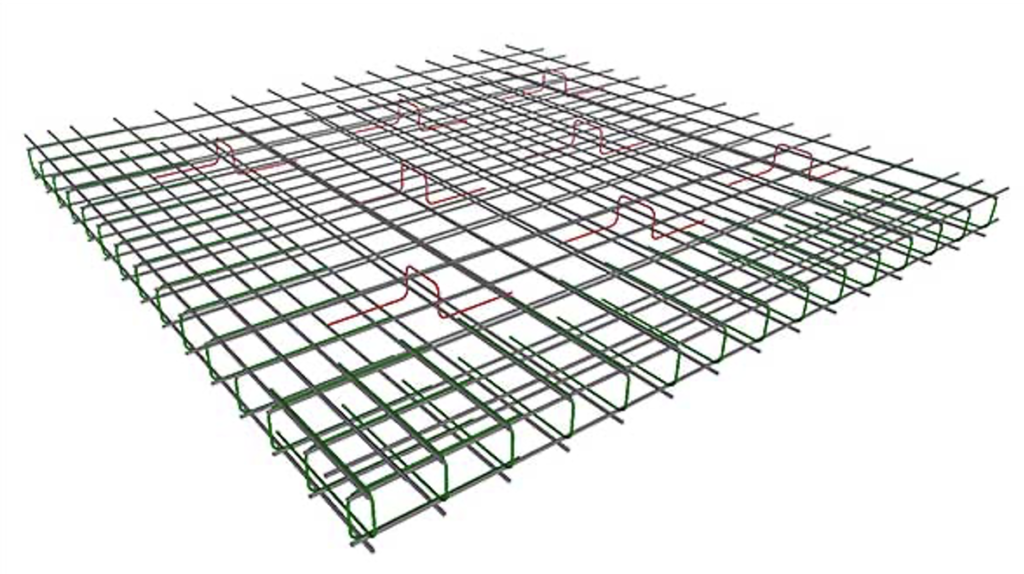

Еще одна более подробная схема армирования монолитной фундаментной плиты:

Гнутые элементы из стеклопластиковой арматуры

Так как пластиковую арматуру поставляют в рулонах (50 или 100 м), то нет необходимости производить связку продольных несущих прутков: можно просто отрезать кусок необходимой длины. При обустройстве арматурного каркаса для ленточного фундамента часто используют □-образные вертикальные хомуты в качестве поперечных армирующих элементов, а для усиления углов и примыканий необходимы Г- и П-образные дополнительные элементы. Самостоятельно изготовить такие гнутые элементы из прямых стеклопластиковых прутков невозможно (арматура или сломается, или примет прежнее состояние после снятия усилия на изгиб). Придать любую форму стеклопластиковому прутку можно только на этапе его изготовления в заводских условиях. Поэтому необходимо, в соответствии с эскизом, приобрести нужное количество готовых гнутых элементов. Вязку дополнительных крепежных элементов арматурного каркаса можно произвести с помощью вязальной проволоки и обычного крючка или пластиковых хомутов.

На заметку! Если вы не найдете в продаже гнутых стеклопластиковых элементов необходимых размеров или форм, то можно изготовить их самостоятельно из обычной стальной арматуры (придется приобрести небольшое ее количество).

Разнообразие крепежных элементов, которые применяют для вязки стеклопластиковой арматуры, позволяет выбрать тот способ, который будет удобен именно вам (как в технологическом, так и в материальном смысле). Похожие публикации:

Почему не сварка

Многие считают, что только сварка способна скрепить арматуру наиболее жестко. Все верно и неверно: дело в том, что основная задача, преследуемая при соединении арматурных прутьев – не придание прочности полученному каркасу. Она достигается при заливке, за счет бетонной смеси.

Смысл данной операции в том, чтобы зафиксировать металлические стержни в нужном положении и исключить их смещение друг относительно друга при заливке или последующем вибрировании и при эксплуатации.

Сварка справится с этой задачей, но:

• изменит кристаллическую структуру металла стержней в местах соединения и уменьшит его прочность;
• создаст чрезмерно жесткую конструкцию, которая может нарушиться при вибрировании и последующей эксплуатации именно из-за своей жесткости;
• потребует специального оборудования и знаний;
• увеличит сроки и стоимость строительства.

Кроме того, далеко не всякая арматура пригодна для этого вида работ. Например, стержни большого диаметра (более 20 мм) вообще нельзя варить.

В настоящее время сварка арматуры используется исключительно в промышленном строительстве для ограниченного вида объектов, которые будут стоять на грунте, не склонном к проседанию. Большинство же домашних мастеров предпочитает вязку. Этот способ соединения лишен всех вышеперечисленных недостатков, является простым, надежным, не требует ни специальных знаний, ни использования дорогостоящего оборудования.

Кроме того, при вязке арматуры для фундамента не нарушается целостность металла, а сами стержни сохраняют ограниченную подвижность друг относительно друга, что позволяет им без всякого вреда для себя выдержать вибрирование и нагрузки, возникающие при эксплуатации.

Способы соединения арматуры

Рассмотрим основные способы соединения арматуры для фундамента. Опытными строителями практикуется четыре основных способа связывания арматуры для сборки различных каркасов и сеток:

1. сварка арматуры;
2. вязка арматуры проволокой;
3. соединение арматуры нахлестом
4. механическое соединение арматуры с помощью стальных муфт.

Все способы имеют свои плюсы и минусы. При строительстве небольших домов чаще всего используется монтаж арматурного каркаса с помощью сварки или вязка арматуры с помощью проволоки.

Вязать или варить арматуру

Сравнивать два этих способа не совсем корректно, так как это разные технологии, но все же есть ситуации, когда выбор между этими способами поможет сэкономить время и деньги, без вреда прочности сооружения.

Соединение арматуры с помощью сварки является одним из самых эффективных способов, но использование данного вида связывания арматуры не всегда уместно. Чаще всего оно используется для монтажа больших каркасов для многоэтажных построек и тяжелых кирпичных коттеджей.

Недостатки соединения арматуры с помощью сварки:

• необходимы профессиональные навыки или придется прибегать к услугам сварщика, что существенно скажется на стоимости конструкции;
• снижение прочности арматурных изделий в местах сварки;
• не возможность использования, например один самых востребованных классов арматуры А-400 (А-III) соединять с помощью сварки нельзя, не получится сварить и стеклопластиковую арматуру;
• возможность повреждения стыков при работах по уплотнению бетона вибраторами.

При строительстве частного дома, бани или другого сооружения рациональнее всего использовать вязку арматуры с помощью проволоки.

Преимущества и недостатки вязки арматуры проволокой

Преимущества:

• скорость работы — вязать арматуру проволокой просто и быстро, но при ручном способе вязке арматуры процесс становится весьма трудоемким;
• легко устранить недочеты — каркас для фундамента не должен быть идеально ровным, но все же небольшое отклонение или поломка при сварочном соединение и придется прибегнуть к дополнительным операциям, например к использованию болгарки для снятия треснувшей сварки, а в случае вязки проволокой обломившуюся проволоку можно даже не снимать, намотав поверх ее новую;
• вязку можно производить прямо в опалубке;
• низкая стоимость в сравнение со сварочными работами;

К основным недостаткам вязки арматуры проволокой относится шаткость получаемой конструкции.

Собранная конструкция имеет хорошую прочность, но при перемещении, например, при погружении в опалубку прочность теряется, этот эффект особо ощутим на стеклопластиковой арматуре. Дело в том, что арматура прогибаясь изменяет силу натяжки в местах вязки, поэтому вся структура начинает гулять, а установка арматуры становится непростым делом.

Что такое крючок для вязки

Крючок для вязки — приспособление, значительно облегчающее связывание арматурных прутьев между собой. Выглядит оно в виде крючка, поэтому так и называется.

Его можно приобрести в магазине, либо изготовить самому из подручных средств.

Выглядит он в виде стержня, как правило металлического, у которого немного изогнут кончик для захвата проволоки в процессе вязания. В магазине такой крючок будет стоить в пределах 100-300 руб.

Не думайте, что если вы купили крючок для вязки в магазине, то он идеально вам подойдет. Очень часто случается так, что изгибы металлического стержня не совсем правильные и Вам будет не удобно им вязать, иногда просто стержень слишком тонкий и при затяжке вязальной проволоки, он сам будет гнуться.

Для того, чтобы крючок идеально подходил для Вас, и значительно упрощал процесс вязки, его можно изготовить самому.

Крючок из электрода

Самый простой вариант – изготовить крючок из обычного электрода толщиной от 4мм.

Такой крючок подойдет только в том случае, если у вас небольшой объем работы, а также тонкая вязальная проволока, потому что от использования такого крючка может очень быстро устать кисть. Если же Вы вяжете арматуру для фундамента дома или гаража, то целесообразнее будет изготовить более качественный и надежный крючок, например, из арматуры.

Крючок из арматуры

Второй вариант – изготовление вязального крючка из арматуры или похожего по свойствам металлического стержня.

Для изготовления такого крючка для вязки арматуры нам понадобится:

• арматура, либо стальной стержень с похожими характеристиками, толщиной 6-8мм;
• две гайки и две шайбы подходящего под арматуру диаметра;
• какая-нибудь ручка, например, от отслужившего свое валика, большой отвертки, мастерка или чего-то похожего;

Я думаю, процесс изготовления такого крючка не стоит подробно описывать, на фото и так все понятно, необходимо только уточнить, что кончик крючка следует заточить, а гайки хорошо закрепить, чтобы ручка не выскакивала.

Кстати говоря, отверстие в ручке должно быть больше диаметра арматуры, так как она должна свободно вращаться относительно арматуры.

Этот вариант немного сложнее, но его использование сможет значительно упростить и ускорить вязку даже по сравнению с крючком из электрода. Такой крючок для вязки арматуры прослужит вам очень долго, а его изготовление практически не требует финансовых затрат.

Расчёт арматуры для монолитной плиты

Узнав, как вязать арматуру для фундамента, необходимо провести расчёт материала. Следует знать, что для армирования какой-либо поверхности используют арматуру диаметром 8 мм или 10 мм. Для плит многоэтажных зданий применяются пруты с большим диаметром – 12 мм или 14 мм.

Например, необходимо точно рассчитать количество арматурных прутков, которые уйдут на армирование плиты, общей площадью 64 м2. Для такой поверхности достаточно будет прутков, диаметром 10 мм. Одна ячейка сетки будет иметь стороны 20*20 см. Для того, чтобы узнать точное количество арматуры, следует одну сторону плиты (8 метров) разделить на сторону ячейки (20 см) и умножить полученный результат на два. Результат: 80 прутков. В качестве запаса, при расчётах одной стороны всегда прибавляют один прут, это означает, что конечным результатом будет 82 прута (так как две стороны). Но армированная сетка имеет верхний и нижний уровни, и 82 прута необходимо умножить на два. Получится 164 прута определённого диаметра.

Для армирования сетки используют прутья максимальной длины – 6 метров. Поэтому общее количество арматуры следует умножить на длину одного изделия. Это означает, что для изготовления одной плиты, общей площадью 64 м2, необходимо приобрести 984 метра арматуры заранее выбранного диаметра.

При расчётах количества арматуры для сетки не следует забывать про подставки, короткие отрезки для скрепления двух уровней, а также пруты определённого диаметра, которые могут понадобиться в течение всего процесса.

4 Способы, как связать арматуру для фундамента

Если вам недоступен специальный пистолет для соединения проволокой арматуры, а также нет под рукой насадки-крючка на электрическую дрель, остается работать вручную, для чего вполне можно использовать обычные плоскогубцы. Однако намного быстрее дело пойдет, если вы освоите, как связать арматуру для фундамента специальным крючком. Существует три распространенных среди мастеров способа, каждый из которых значительно облегчит вам задачу.

>Первый вариант довольно прост. Складываем проволоку пополам, продергиваем получившуюся петлю под скрещенными прутками, продеваем в петлю крючок, натягиваем второй конец и, вращая инструмент, цепляем его концом натянутую стальную нить. Продолжая закручивать, получаем нужное количество витков, которые зафиксируют попавшие в захват прутки. Второй способ подразумевает пропускание сложенной пополам проволоки, соединение ее над арматурной крестовиной и сгибание на расстоянии нескольких сантиметров. В изгиб вставляется крючок и вращается, после чего лишние концы обрезаются.

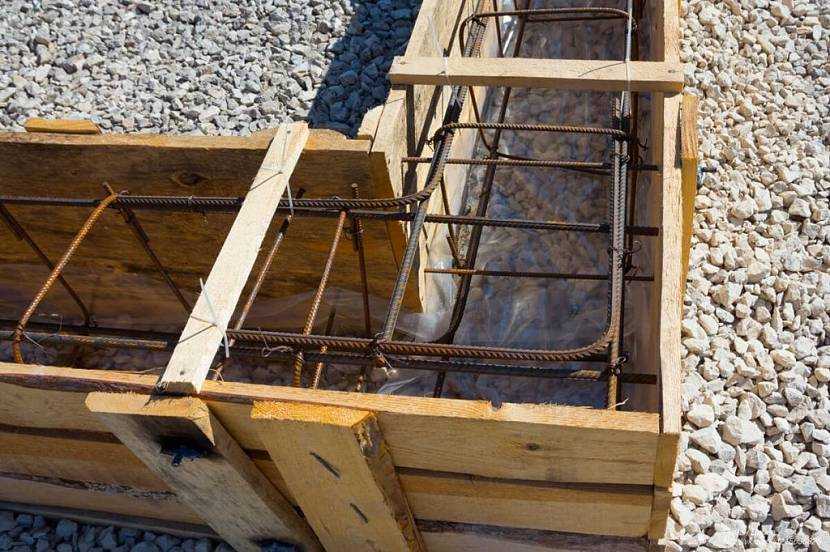

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
• Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
• Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

• Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
• Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
• Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.

Связывание арматуры вязальным пистолетом: за и против

Первое, о чём задумывается любой начинающий застройщик, решивший собрать арматурный каркас – чем его вязать. Кто-то использует для этого самодельные или покупные крючки.

Другие предпочитают использовать плоскогубцы. Третьи полагают, что только покупка специального аккумуляторного пистолета для вязки арматуры решит проблему.

Как показывает практика наших пользователей, в большинстве случаев аккумуляторный вязальный пистолет — слишком дорогое удовольствие для обычной стройки. Помимо высокой цены (брендовые модели стоят 1000 – 2000 $), вязальный пистолет иногда может плохо затягивать проволоку. Причём, к оборудованию придётся покупать специальную проволоку на катушках (недешевую). Попытка «перехитрить» механизм и, после того как фирменная проволока закончится, намотать на катушку обыкновенную, приведёт к поломке оборудования.

Несмотря на высокую цену на автоматический вязальный пистолет, на портале есть энтузиасты, которые либо покупают его, либо берут в аренду.

Ещё один недостаток вязального пистолета, особенно применительно к нашим условиям строительства — возможность его поломки из-за «кривых» рук рабочих или банальное воровство дорогого инструмента.

Чаще всего аккумуляторным пистолетом вяжут арматуру плитных фундаментов, при монтаже горизонтально уложенной арматуры в сетку.

Интересен опыт участника портала с ником Синявинский. Пользователь взял в аренду пистолет и полностью в нём разочаровался. По словам участника, у пистолета плохо регулируется сила затягивания проволоки. Проволока путается или наматывается не туда, куда надо. В итоге Синявинский отказался от использования вязального пистолета и нанял «арматурщиков», которые довязали каркас крючками.

Вывод: при всех плюсах вязального пистолета его приобретение или аренда требуют тщательного расчёта — оправданно ли это экономически. Поэтому большинство предпочитают проверенный годами способ — вязать арматуру крючком.

О плюсах и минусах использования для связывания арматуры т.н. полуавтоматов – крючков с реверсом и аккумуляторных «шуриков» с зажатым в патроне крючком, мы расскажем во второй части статьи. А сейчас подробнее опишем процесс изготовления самодельного крючка и расскажем, как правильно вязать арматуру.

Что значит «вязать» арматуру?

Каркас из арматуры — это неотъемлемая часть фундамента, которая помогает создать надежное и прочное основание дома или любого другого сооружения. Чтобы готовый металлический каркас прослужил не один десяток лет и выдержал серьезные нагрузки, вязать арматуру необходимо с использованием специальной проволоки и, соблюдая определенные технологические требования.

Прочная и качественно выполненная вязка из арматуры необходима, чтобы сохранить пространственную форму фундаментальной основы строения при ее заливке. Арматура для фундамента представляет собой металлические стержни длиной от 6 метров и диаметром от 6 мм. Прочностные характеристики такого вида стержней напрямую зависят от их толщины: чем больше диаметр металлического стержня, тем будет выше надежность каркаса.

Металлический профиль стержня может быть гладким, с периодическими гранями, рифленым, с насечками или ребрами. Наличие вышеперечисленных особенностей способствует лучшему сцеплению металла с бетонным раствором. Сцепляемость гладкого стержня с бетоном в 2 раза ниже показателя сцепляемости рифленого стержня. Для создания фундамента высокой прочности могут использоваться для армирования швеллера или металлические уголки.

Схема вязки может быть двух типов:

1. Плоская. В этом случае металлические стержни скрепляются между собой в одной плоскости, чаще всего в горизонтальной.
2. Пространственная. Это наиболее распространенный метод вязки, он используется для ленточного фундамента для любых грунтов. Пространственная схема позволяет создать каркас объемной формы, который будет противостоять продольным и поперечным нагрузкам, благодаря своей эластичности и гибкости.

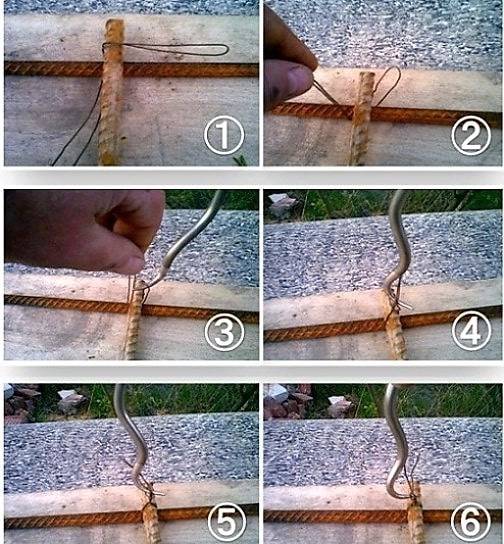

Технология работы крючком

Ничего сложного в этой операции нет. Проделав ее несколько раз, вы быстро «набьете руку».

Мастера знают один маленький секрет, гарантирующий плотный контакт: немного не докрутив петлю, ее нужно потянуть на себя и только после этого довернуть до конца.

Работа с шуруповертом не имеет принципиальных отличий от вязки крючком. Преимущество заключается в более высокой скорости и меньшей трудоемкости. Используя шуруповерт, не забудьте выставить на минимум скорость вращения его патрона.

Электродрелью вязать арматуру не следует. Большая инерционность данного инструмента не позволяет точно определить момент завершения затяжки.

Способы соединения стальных стержней и основные виды узлов показаны на схеме ниже.

Видео описание

О тонкостях армирования в видео:

Углы ленточного фундамента нельзя армировать простым перехлестом прутьев; это считается грубым нарушением технологии. Для армирования углов и соединения с ними примыкающих линейных элементов используют согнутые прутья, угловой фрагмент усиливают Г-образными или П-образными анкерами.

Прутья, уложенные на углах здания без сгиба, под прямым углом, неспособны создать жесткую конструкцию. Такие участки фундамента с большой долей вероятности в будущем будут подвержены разрушению.

Армирование углов требует соблюдения технологииИсточник zen.yandex.ru

Инструменты

Из всех обозначенных инструментов крючок используется давно, поэтому под него в свое время и придумывались схемы вязки.

Крючок

 Сделать крючок для вязки арматуры своими руками – не проблема. Потому что он имеет разную форму изгиба и длину самого стержня.

Поэтому каждый мастер подгоняет эти параметры точно под себя, под удобство проведения работы. Необходимо добавить, что крючок – инструмент универсальный.

Им удобно работать и внутри траншеи, подбираясь под самые нижние решетки, и вне котлована. Самое главное – точно следовать схеме вязания. Обычно самодельный инструмент изготавливают из тонкой арматуры, сгибая ее в тисках. В качестве ручки используют пластиковый шланг или трубку, которую после вставления прута нагревают.

После остывания пластик обволакивает собою стержень, прочно сцепляясь в рифленую поверхность прута. Еще совсем недавно ручки изготавливались из древесины, некоторые мастера обматывали стержень изолентой. Вяжутся проволокой арматурные стержни с помощью крючка путем вращения последнего. При этом концы вращаем крючком по специальной схеме, о которой пойдет речь ниже.

Приспособление инерционного действия

Это все тот же крючок, только противоположным концом, вставленным в специальную рукоятку. В ней нарезана винтовая резьба, а внутри расположена пружина, отвечающая за возврат крючка в исходное положение.

 Крюком концы проволоки цепляются, их надо тянуть приспособление от места соединения. Стержень начинает вращаться по спиральным пазам, вращаясь относительно своей оси. Так и происходит скрутка.

По сути, точно также действует инструмент с патроном. К примеру, шуруповерт. То есть, крючок можно вставить в патрон шуруповерта и включить последний. Вращательное движение создаст скрутку проволоки. Этот способ нередко используют мастера.

Пистолет

Этот прибор относится к категории специальных инструментов, потому что предназначается  только для одного действия. В конструкцию этого электроинструмента вставляются катушки с проволокой (они сменные).

То есть, сам прибор выталкивает проволоку, и сам ее вяжет по определенной схеме. Удобно, быстро, качественно, но дорого в плане цены пистолета.

Единственный его минус – требуется электроэнергия или для прямого подключения, или для подзарядки аккумуляторов.

Приготовление раствора

Раствор, очевидно, должен быть качественный, однако для возведения фундамента вполне сойдет смесь среднего качества, так как прочность бетонной конструкции в любом случае будет отменной.

Марка цемента должна быть не ниже М-200.

Также нам потребуются следующие составляющие:

• песок;
• вода;
• щебень.

Для улучшения качества бетона можно также использовать и пластификаторы, однако большой необходимости в них нет.

В процессе нам потребуется бетономешалка. Здесь нам нужно около 0,7 кубометров воды на 1 кубометр бетона. Остальные соотношения должны быть указаны на упаковке цементной продукции. Специалисты же рекомендуют использовать такие соотношения: 1 часть цемента, 3 части песка, 5 частей щебенки.

Возвращаясь к процессу создания смеси, то с бетономешалкой действительно все пройдет достаточно быстро. Если же такой аппаратуры попросту нет, то можно попробовать использовать крупную емкость, в которой и будут располагаться все составляющие смеси. При этом нужно понимать, что строительный процесс может затянуться, так как собственноручно делать бетонную смесь очень трудно.

Стоит отметить тот факт, что приготовление смеси происходит непосредственно перед процессом заливки. Если же сделать это заранее, то бетон может утратить свои основные свойства. В таком случае фундамент получится далеко не самым прочным, а оценить его эксплуатационные качества и вовсе невозможно.
