Несъемная опалубка из шифера

Съёмная опалубка

Опалубка является неотъемлемой частью возведения любого вида фундамента. По способу монтажа она делится на два вида: съемная и несъемная.

Съёмная опалубка может быть сделана, как из разборных коробов, так и из обычных досок. Первый вариант считается многоразовым, а именно, после окончательного застывания бетонной смеси, ее составные части демонтируются. Это существенно влияет на снижение себестоимости работ.

Рис. 3 Съёмная опалубка

Совет эксперта! Плотно пригнанные доски могут треснуть под большим давлением бетона, так как при смачивании водой дерево разбухает. Поэтому напоминаем, что щель между стыками не должна превышать двух миллиметров.

Доски, использованные для строительства опалубки, также можно впоследствии пустить в дело. Но чтобы их без проблем снять, не стоит делать привязку параллельных сторон по дну траншеи. В этом случае снять их будет невозможно.

Заливка бетона

Лучшим вариантом заливки бетона является монолитная заливка, то есть за один раз. После завершения монтажа опалубки определяем необходимое количество бетона. Для непрерывной заливки фундамента на стройку готовый бетон привозят в машине-миксере. Использую технику, удается выполнить заливку бетона быстро и за один раз.

Но если не получается использовать миксер, то процесс заливки может затянуться. В таком случае можно выполнить заливку фундамента частями. Существует два варианта заливки частями:

• послойная заливка;
• заливка с вертикальным делением.

Для того чтобы основание было прочным и не растрескалось, необходимо соблюдать ряд правил:

1. Заливку фундамента необходимо выполнять с арматурой. Вязка арматуры должна выполняться вертикально и горизонтально, с использованием мягкой проволоки или пластиковых жгутов. Обязательно вязаная, ни в коем случае не сваренной.
2. Заливать бетон нужно последовательно, учитывая температуру окружающей среды. Чем теплее воздух, тем меньше должны быть промежутки между заливками.
3. Если предыдущий слой уже схватился, то его нужно оставить на несколько дней. Перед заливкой следующего слоя необходимо удалить верхний слой. Применяется механический или химический способ.

Послойная заливка

Судя из названия такой способ заливки, подразумевает заливку бетона слоями. Строители применяют два способа послойной заливки:

1. «Холодный» шов.
2. «Горячий» шов.

Первый вариант применяется, когда предыдущий слой бетона успел схватиться. Это может произойти от 12 часов до суток, в зависимости от температуры окружающей среды. Такой вариант часто возможен во время строительства частных домов при не достатке денежных средств или, по какой либо другой причине.

Заливка следующего слоя выполняется после затвердевания предыдущего. Перед заливкой необходимо удалить корку предыдущего слоя. В таком случае соединение слоев будет более надежным и прочным.

Если прошло менее 12 часов, и бетон не успел затвердеть, то используется заливка «горячим» швом. При использовании такого способа нужно обязательно накрывать бетон полиэтиленовой пленкой или рубероидом. Для того чтобы бетон не терял влагу. А перед заливкой снимать «молочко с поверхности».

Заливка с вертикальным делением

Заливка с вертикальным делением предполагает также заливку частями. Только при таком способе заливка выполняется полностью на всю высоту фундамента на определенном участке. Для того чтобы бетон не перетекал, устанавливаются вертикальные перегородки, и по мере заливки остальных участков их снимают.

Такой способ заливки ленточного фундамента, используется реже.

Назначение опалубки

Конструкция предназначена для того, чтобы не позволять жидкому материалу растекаться. Благодаря ограниченному пространству, бетон сохраняет заданную геометрию и положение в пространстве, равномерно высыхает и приобретает требуемую прочность.

Основные требования к опалубке для ленточного фундамента:

• высокая прочность, сопротивляемость давлению жидкой смеси внутри заданного объема и внешним воздействиям;
• стабильность размеров внутреннего пространства (геометрии будущих элементов основания);
• возможность беспрепятственной заливке жидкой смеси в форму, армирования монолитного фундамента.

Технические требования к опалубке собраны в ГОСТ 52085-2003, но они относятся к промышленно применяемым вспомогательным конструкциям. Для самостоятельного устройства опалубки обязательно соблюдение только основных условий.

Особенности плоского шифера – удобный стройматериал

Плоский листовой шифер производится из трех компонентов: портландцемента, воды и асбестового волокна. При этом волокно равномерно распределяется по всей площади будущего листа, создавая армирующую основу. Для облицовки фундамента плоским шифером можно использовать прессованный и непрессованный лист. Материал представлен в виде прямоугольных листов, которые изготавливаются в промышленных условиях со стандартными размерами:

• 2500х1200 мм при толщине 6–10  мм;
• 3000х1500 мм при толщине 8–10 мм;
• 3600х1500 мм при толщине 8–10 мм.

Нужно отметить, что непрессованный лист шифера отличается более низким уровнем прочности, нежели прессованный, а также меньшим количеством циклов заморозки-оттаивания – если прессованный шифер способен выдержать до 50 циклов, то непрессованный всего 25 циклов. Однако и стоимость такого материала значительно ниже. По остальным параметрам эти стройматериалы практически ничем не отличаются.

Отделка плоским шифером фундамента имеет несколько достаточно весомых преимуществ:

• достаточно приемлемая стоимость;
• длительный срок службы, так как не подвержен процессу гниения и коррозии;
• способен обеспечить высокий уровень шумоизоляции;
• легко переносит перепады температур и не разрушается под прямым влиянием солнечных лучей;
• обладает высокой степенью пожаробезопасности и является хорошим диэлектриком;
• обладает хорошей устойчивостью к агрессивным средам (химические примеси, кислоты), поэтому не разлагается в земле и не наносит ей вред;
• возможность работать в любое время года;
• простота монтажа.

Несмотря на все достоинства плоского шифера, при его применении для самостоятельной отделки фундамента нужно учитывать несколько моментов. Так, этот стройматериал при всей своей прочности является достаточно ломким, поэтому нужно быть более осторожным при его транспортировке и установке. К тому же, шифер имеет большую массу, поэтому работать с ним нужно только с помощником. Нагрузку на листы следует распределять равномерно, чтобы избежать появления трещин.

Если вы приобретаете классические серые листы, то их поверхность рекомендуется покрывать антисептиками или красящими составами, дабы избежать появления мха. В процессе распиливания не забывайте защитить органы дыхания респиратором – выделяемая пыль достаточно вредна. В то же время, благодаря простой технологии монтажа плоского шифера, не требующей особых навыков, можно сэкономить финансовые средства на привлечении специалистов, а скорость установки позволяет сэкономить временные затраты на строительстве.

Это интересно: Несъемная опалубка своими руками — рассматриваем во всех подробностях

Как демонтировать покрытие ↑

Может показаться, что демонтаж крыши из шифера должен быть обязательно выполнен с привлечением техники и оборудования специального профиля. Однако, как показывает практика, при относительно небольших объемах вполне можно обойтись простейшим приспособлением, которым извлекают гвозди. Листы при этом спускают на землю при помощи веревки. Безусловно, такой подход правомерен только, если дом имеет относительно небольшую высоту и, конечно, требует определенных умений. Для строений в высоту в два этажа и чуть более выполнить демонтаж значительно проще, удобнее и быстрее, если привлечь автовышку. В любом случае снимать асбоцементные листы самостоятельно рекомендуется с кровель домов не выше пяти этажей.

Для крепления волнового материала используют длинные гвозди, поэтому чтобы снять его необходим гвоздодер. Часто в качестве дополнительного инструмента при проведении работ использую железную полосу длиной в 25 см, которая помогает сохранить лист целым. Полоса должна быть достаточно толстой, чтобы не гнуться. Ее располагают на волнах под пяткой гвоздодера и только после этого выдергивают гвоздь. Асбоцементный лист не ломается, поскольку в этом случае нагрузка равномерно распределяется между несколькими волнами. Правда, чересчур старый шифер и такой способ не спасает.

Полосу из железа можно заменить широкой доской толщиной 2,5-3,0 см. По технологии проведения работ по демонтажу сначала снимают конек. Затем, приступают к демонтированию кровельного покрытия.

В процессе снятия листа участвуют не менее, чем четыре человека. Двое из них должны находиться на кровле, а двое других – внизу. Первые берут снятый лист с краев и, закрепив веревками, передают его аккуратно вниз по установленному трапу из досок

Там его принимают двое других и, отвязав крепление из веревок, осторожно складывают на земле стопкой

Технология изготовления опалубки

Изготовление опалубки из плоского шифера имеет ряд преимуществ перед использованием других материалов. Единственная сложность – необходимость выполнения работ вдвоем, что обусловлено сравнительно высокой массой листов и возможностью их разрушения при чрезмерном изгибе.

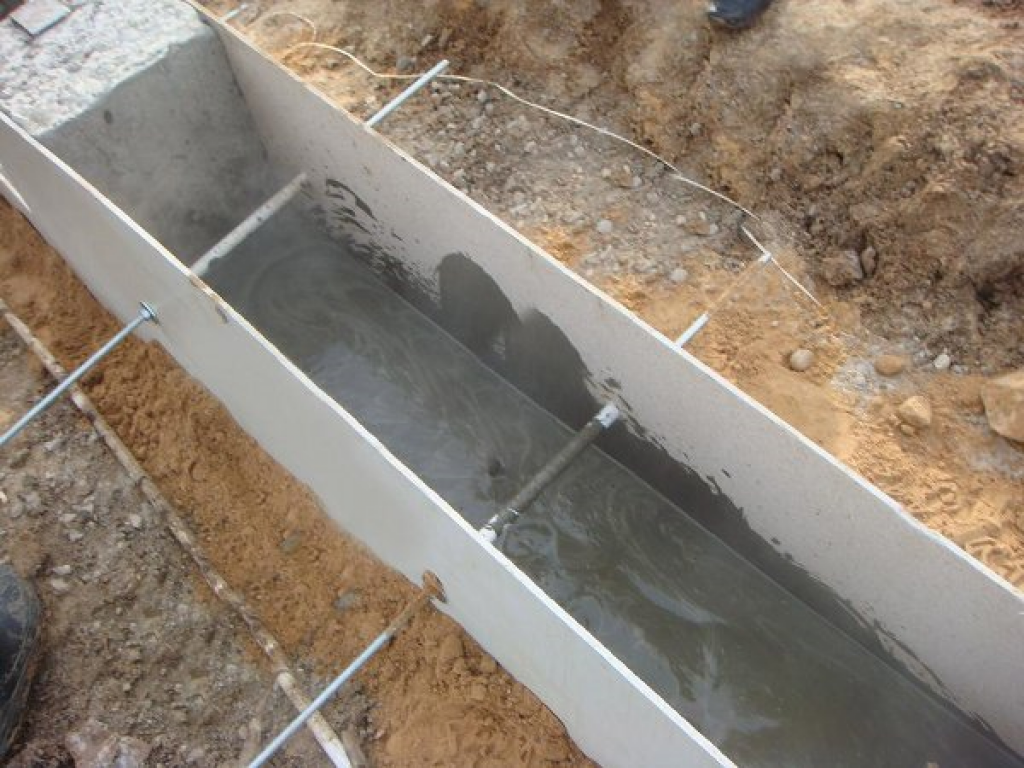

Изготовление опалубки из плоского шифера

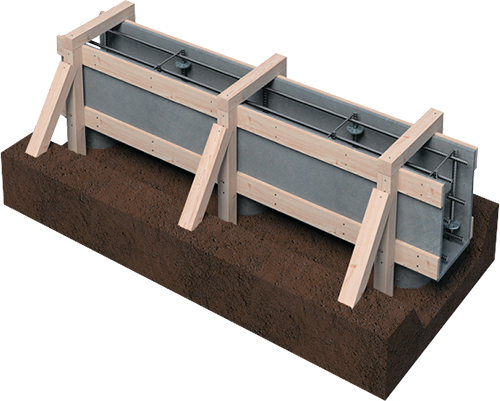

Опалубка из плоского шифера представляет собой две параллельных стены, расстояние между которыми равно проектной ширине фундаментной ленты. В грунт листы опускают на глубину, равную или превышающую уровень промерзания. Над землей кромки опалубки должны возвышаться на расчетную высоту цоколя.

к оглавлению

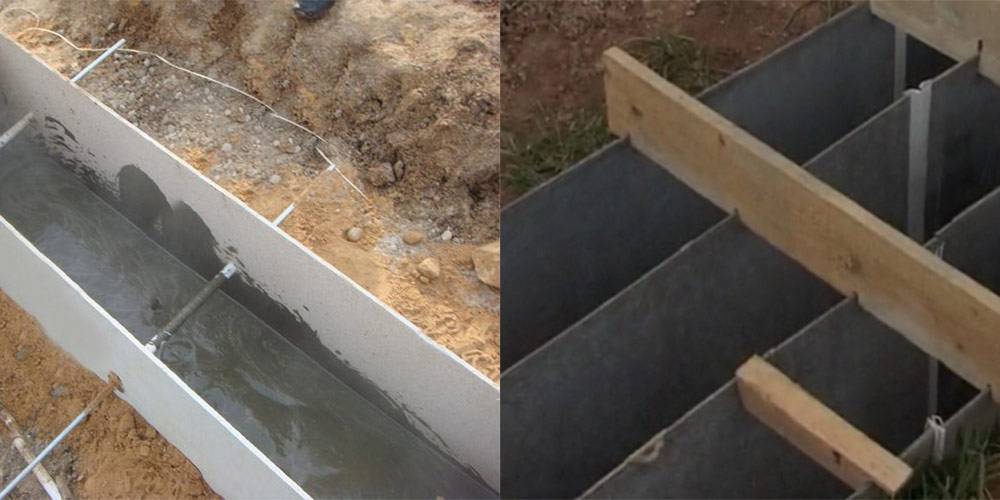

Виды шиферной опалубки

При использовании плоского шифера возможны два варианта организации опалубки – съемная и несъемная. В первом случае листы после заливки и полного застывания бетонного основания необходимо удалить, после чего выполняется гидроизоляция и утепление фундамента с последующей отсыпкой траншеи чистым песком.

Во втором случае листы плоского шифера прочно связываются с бетоном и остаются на нем после застывания. Обусловлено это содержанием цемента в листах. В данном случае нет необходимости демонтажа и дополнительной защиты ленточного основания дома. Гидроизоляцию и утепление будут осуществлять шиферные листы.

Разновидности опалубки из шифера

Технологически для удаления плоского шифера при изготовлении съемной опалубки необходима дополнительная обработка листов. Для этого их с внутренней плоскости покрывают специальной разделительной мастикой, препятствующей связыванию цемента с бетоном.

к оглавлению

Изготовление траншеи

До начала работ необходимо правильно выкопать траншею для будущего фундамента. Предварительно выполняется ее разметка. Для этого по углам будущей ленты в землю вбивают по паре штырей из арматуры с расстоянием между ними, равным ширине будущей канавы. Она определяется исходя из требуемых прочностных характеристик основания.

Далее стержни по периметру обвязывают прочным капроновым шнуром и проверяют прямоугольность разметки. Для этого достаточно измерить и сравнить диагонали. Теперь грунт внутри разметки можно извлекать на поверхность с помощью лопат или специальной строительной техники.

к оглавлению

Монтаж опалубки

Установку листов шифера осуществляют с использованием какой-либо основы. Ее роль чаще всего выполняют деревянные бруски, к которым и осуществляют крепление. Для присоединения плоского шифера в нем по предварительной разметке или на месте выполняют сверление отверстий. Для этого применяют сверла с твердосплавными напайками. Во избежание раскалывания деталей не допускается выполнять сверление с включенным ударным механизмом.

Раскраивают плоский шифер для фундамента на отдельные части с использованием угловых шлифовальных машин – болгарок. Для пиления цементных листов необходимо устанавливать специальные отрезные диски по камню или с алмазным напылением

Особое внимание в процессе резания следует уделить защите глаз и органов дыхания, так как образующаяся в процессе пыль вредна для человека

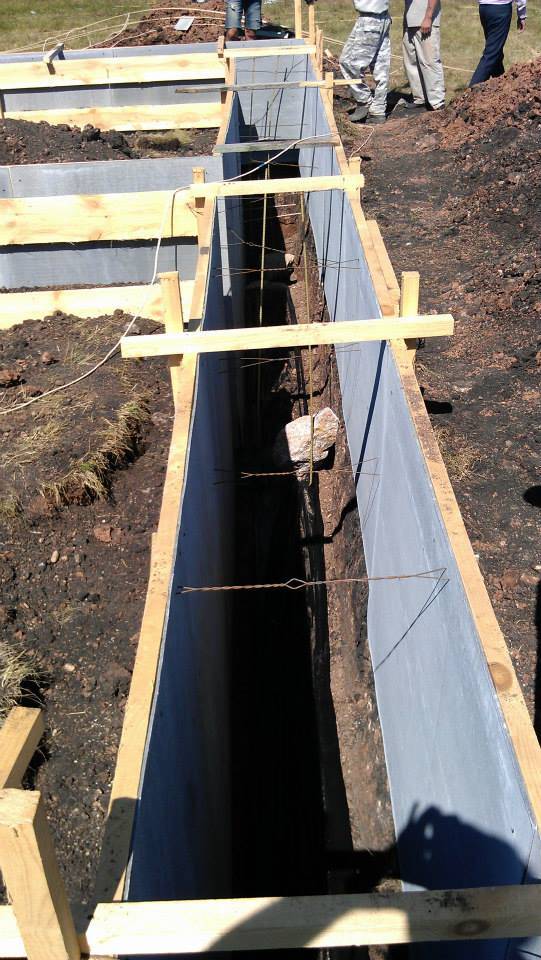

Установка шиферной опалубки

Подготовленные предварительно листы плоского шифера опускают в траншею. В отверстия вставляют саморезы и ввинчивают их в деревянные бруски, располагая их снаружи от будущего фундамента. Лучше использовать деревянные детали большой длины, что позволит с их помощью соединить несколько листов, располагая их плотно друг к другу. Дополнительную прочность каркасу для фундамента придаст повторная протяжка деревянной обвязки, располагаемая на глубине 20-50 см. выполняется она по описанному выше методу.

Обеспечить параллельность и равное расстояние между стенами опалубки помогает система наружных упоров в виде треугольных ферм, один угол которых опирается в грунт, второй подпирает бруски обвязки шиферных листов. Дополнительно бруски стягивают поперечными рейками с шагом 1 метр. Устанавливать их рекомендуем после монтажа армирующего каркаса из стальных прутков.

к оглавлению

Это интересно: Плюсы и минусы скважины на воду

Своими руками

Лучшим материалом для опалубки станет фанера или ДСП

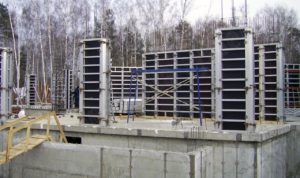

Решить задачу, как сделать опалубку для стен собственного дома, не составит больших трудностей. Основные моменты этого этапа работ заключаются в следующем:

1. Главным условием будет обеспечить жесткость формы, так как при заливке бетона возникают сильные динамические переменные нагрузки, при его застывании – распирающие усилия.
2. Подходящим сырьем для этого обычно является дерево и его производные (фанера, ДСП, ОСП). Стальные или алюминиевые листы используют мастера, занимающиеся строительством профессионально. Если конструкция для разового использования, то материалы выбираются подешевле, которые не жалко повредить при демонтаже. В случае, когда опалубка несколько раз переставляется, щит, желательно, изготавливать из материалов прочных, с лицевой поверхностью непристающей к бетону (например, ЛДСП). Для заливки незаглубленных фундаментов используют в качестве формы листы плоского шифера.
3. Соединительные и упорные детали, ребра жесткости, колья выполняют из бруса. В качестве крепежа применяют саморезы, гвозди, стальные уголки, стягивающие шпильки с гайками.

4. Облегчить демонтаж, чтобы опалубка легко отделялась от бетона и переставлялась без повреждения лицевой плоскости, можно применением водоотталкивающих пропиток древесины (олифа, меламиновая смола, отработка масел) и полиэтиленовой пленки.

5. Относительно новый вид легкой опалубки – пластиковая форма. Имеет небольшой вес (до 11 кг), что удобно при самостоятельном строительстве. Сборка и разборка облегчается специальными поворотными фиксаторами и технологическими углублениями. Легко моется и хранится без условий по влажности помещения. Выдерживает, согласно паспорту изготовителя, более 70 циклов. Исполнение – модульное, требуемый размер набирается щитами разного габарита. Ограничение по прочности проявляется в том, что толщина бетонной стены не будет превышать 0,4 м.
6. Использование опалубки для стен своими руками тоже предусматривает составление предварительных чертежей и эскизов, чтобы при выполнении бетонных работ получался заданный элемент конструкции. Подробнее о том, что нужно знать об опалубке, смотрите в этом видео:

Пример, как возводить колонну из мелкощитовой сборки по предварительно составленной схеме:

Допуски

Возводимые стены должны выдерживтаь большие нагрузки

Ответственным этапом строительства является возведение стен, которые весь период эксплуатации будут испытывать постоянные и переменные нагрузки, вибрации, воздействия изменения температур и влажности.

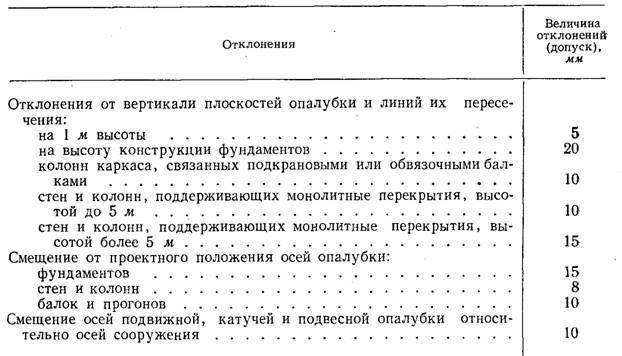

По точности установки опалубка для стен имеет свои установленные нормативы:

Монолитное строительство из армированного бетона отличается не только сжатыми сроками выполнения несущих конструкций, но и повышенными требованиями к точности проведения всех этапов подготовительных работ. Монтаж опалубочных систем в соответствии с проектными чертежами позволяет получать прочные капитальные стены и горизонтальные конструкции, у которых несущая способность в 3,5 выше, чем у плит перекрытия, а также сокращать финансовые издержки.

Дренаж

Виноград и некоторые другие садовые растения дают отличный урожай только при наличии дренирующей системы. При изготовлении таких устройств вместо камешков, гальки можно применять кусочки битого шифера. Измельчать его нужно в мешке, ударяя молотком — это позволит избежать травм от осколков. Желательно соединить шифер со щебнем — такой дренаж будет работать эффективнее. Шиферный дренаж не подходит для грядок, которые находятся в низине или иной слишком влажной зоне. Идеальный вариант — использовать их на сухих участках, поскольку по мере утрамбовывания материала качество дренирования будет снижаться.

Технология обустройства фундамента

Процесс возведения стеновых конструкций и фундамента способом несъемной опалубки из газонаполненного пенопласта интуитивно прост и не требует наличия специальных знаний.

Перед выполнением всех работ необходимо помнить, что опалубка для фундамента устанавливается на прочное основание (подложку), поверхность которой покрыта надежным гидроизоляционным слоем.

Фиксация каждого последующего блока реализуется посредством их одевания на подготовленные арматурные прутья. Закончив с первым слоем, в пазы ряда по горизонтали укладываются внахлест дополнительные арматурные перемычки и надежно фиксируются при помощи проволочных скруток.

Скрутка для несъемной опалубки

Фиксация форм опалубочных блоков осуществляется в процессе монтажа второго ряда, установка которого обеспечивает надежное крепление по вертикали последующих швов.

При монтаже третьего и последующих слоев не стоит забывать про вертикали швов. Закончив с установкой всех блочных элементов, приступаем к заливке внутренней получившейся полости бетонным раствором. Далее следует осуществить уплотнение залитой массы для исключения воздушных прослоек. Для этого необходимо воспользоваться специальным оборудованием – глубинным вибратором или подручным средством – куском арматуры, равномерно распределив бетон по возведенной опалубке.

Бетонирование несъемной опалубки

Виды несъёмных опалубок в зависимости от материала изготовления

Основные методы расчета

Опалубка из шифера сооружается после проведения расчетов. Для этого потребуется измерить ее периметр с помощью рулетки, дальномера или измерительного колеса. Далее определяется высота будущего основания. К ней приплюсовывается еще 20 см. Опалубка по своей высоте должна превышать аналогичный показатель заливаемого основания. Строители рекомендуют в качестве единицы измерения применять м. Затем измеряется толщина используемого шифера.

Вторая методика предусматривает умножение периметра на 2 и деление на длину шифера. Предполагаемая длина опалубки делится на ширину данного материала. Полученные результаты перемножаются между собой. Так как воздвигаемая конструкция обустраивается с двух сторон траншеи, длину фундамента потребуется удвоить. Полученное число умножается на высоту, при этом учитывается припуск. Результат умножается на толщину в 1 м. Получается количество шифера, который потребуется для возведения опалубки.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

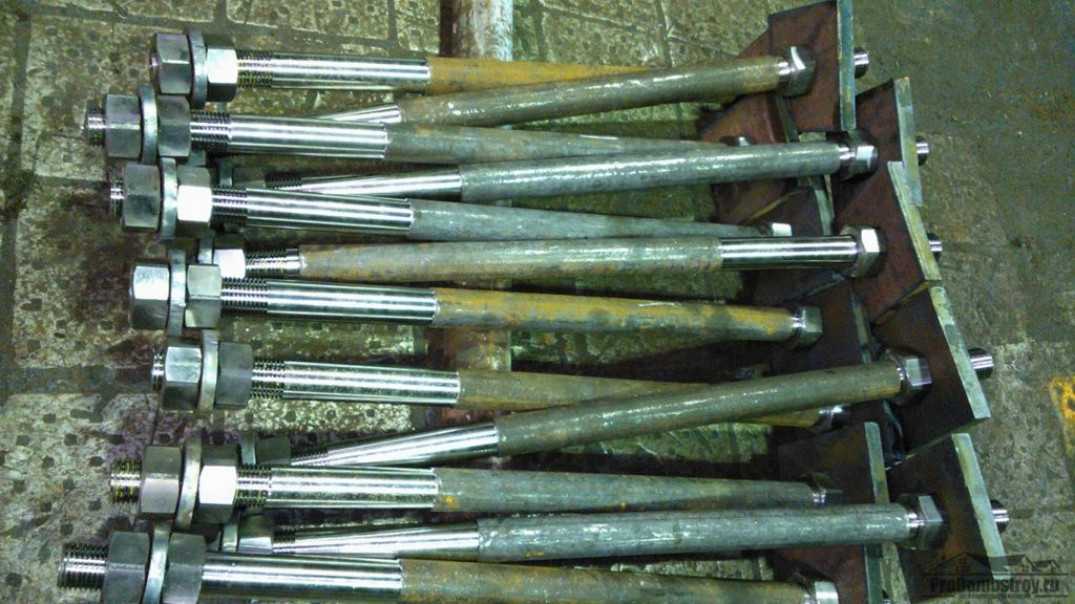

Шпильки для стяжки щитов опалубки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

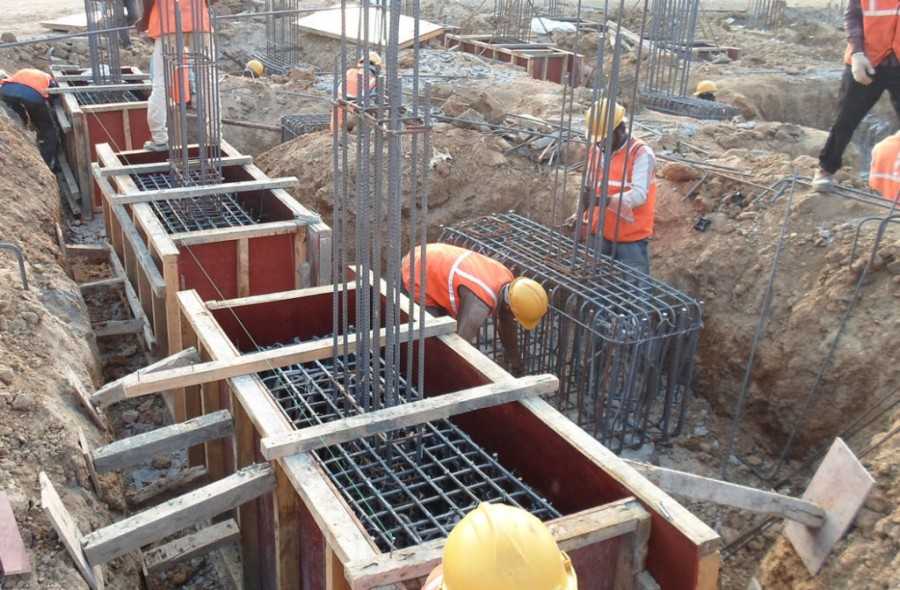

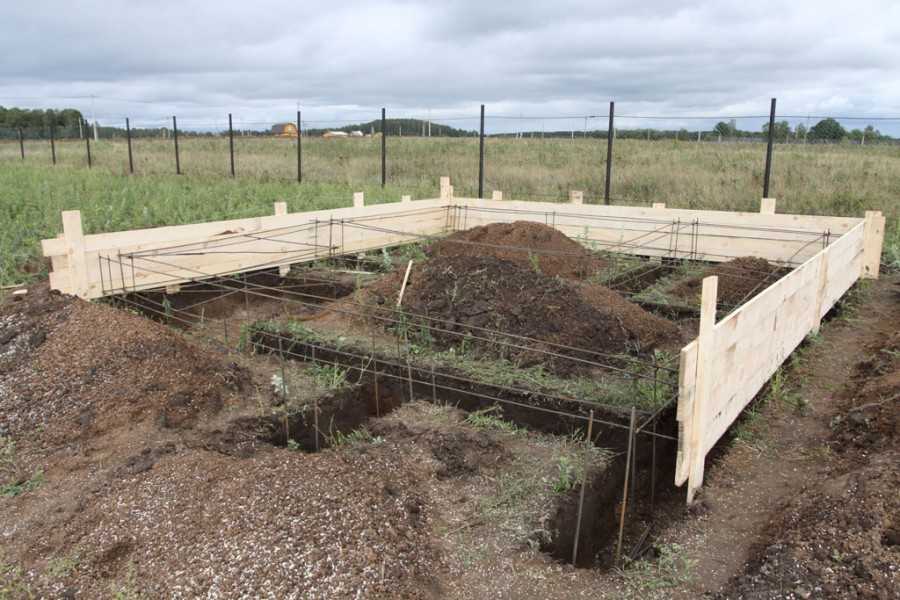

Опалубка для ленточных и столбчатых фундаментов

Существует много вариантов технологии сооружения конструкции. Одним из них является предлагаемая нами инструкция как сделать опалубку:

Сначала следует определить размеры траншеи. По ним и сколачиваются щиты, например из обрезных досок. В качестве вертикальных стоек применяются такие же доски или рейки. По длине щиты должны быть не более 3-4 м. Для крепления рекомендуется пользоваться гвоздями.

Щиты заводятся в котлован и устанавливаются подпорки с обеих сторон с шагом 50-70 мм. Нижнюю часть фиксируют колышками или распорками. Колышки вбиваются в траншее в угловых зонах. Между ними протягивается бечевка по большей высоте в сравнении с наземным участком фундамента.

В дно следует вбить колья под уровень. Вбивать можно и под отвес. При этом следует исключить риск горизонтального движения. Щиты ставятся в ряд и крепятся для временной фиксации к вертикально стоящим колышкам. Затем устанавливаются щиты второго ряда.

По требуемой ширине оба ряда щитов соединяются рейками в верхней части конструкции. Промежутки между рейками до 50 см. При более высокой надземной части фундамента (свыше 50 см) доски с шагом через две скрепляются проволокой, которую надо зафиксировать к поперечинам вертикального размещения.

Подпорки для щитов ставятся последовательно. Снизу они фиксируются колышками, а снизу – прибитым на щит деревянным упором. Чтобы обустроить вентиляционные продухи и отверстия в фундаменте, сверху конструкции опалубки вставляются обрезки труб из пластика.

После сооружения необходимо проверить конструкцию и внести исправления. В результате необходимо получить систему щитов, как это видно на фото опалубки для фундамента.

Как сделать опалубку из дерева?

Для этих целей могут быть использованы фанера или доски. Эти материалы доступны и имеют невысокую цену, они просто монтируются. Недостатком является то, что необходимо дополнительно применять средства усиления и соединения.

Опалубка из подручных материалов

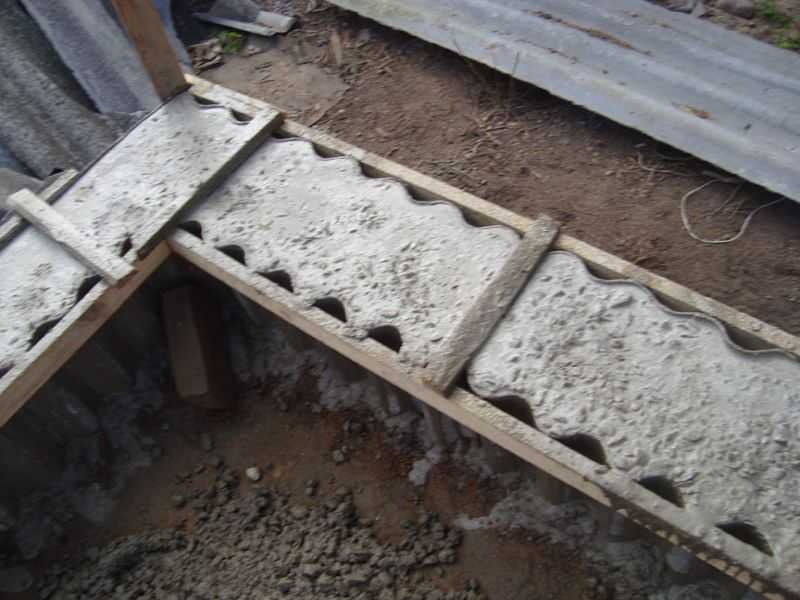

Для этого могут быть использованы различные подручные материалы: шифер, профлист, трубы и др. Главное, чтобы они обеспечили форму конструкции и не позволили вытекать бетону. Такая конструкция отличается дешевизной. Среди минусов надо отметить сложность монтажа, так как используются различные материалы, слабую несущую мощность, необходимость использования дополнительных опор.

Ламинированная фанера для опалубки: особенности материала

Ламинированная фанера является традиционным материалом, который используется при сборке формирующих конструкций. Это связано с тем, что она имеет наиболее подходящие технические и физические характеристики. Ламинирующий слой располагается на поверхности. Его функция заключается в защите древесины от воздействия влаги.

Текстура поверхности ламинированных листов может быть разной. Выделяют гладкую и зернистую фанеру

При выборе ламинированных листов в первую очередь необходимо обращать внимание на их толщину, которая может варьировать от 3 до 40 мм. Цена за лист ламинированной фанеры для опалубки колеблется в пределах от 1,5 до 4 тыс

руб

Стоимость зависит от породы древесины, из которой изготовлено изделие, ее толщины и габаритов

руб. Стоимость зависит от породы древесины, из которой изготовлено изделие, ее толщины и габаритов.

Ламинированная фанера является очень удобным материалом для строительства опалубки

Как выбрать опалубку под фундамент? Наиболее оптимальным вариантом считаются листы толщиной от 18 до 21 мм. Они чаще всего применяются при конструировании опалубок для фундамента и других элементов постройки. Такие изделия отличаются тем, что способны выдерживать высокие нагрузки. Причем их масса позволяет осуществлять простую транспортировку и монтаж. Габариты стандартных листов составляют 1250х2500 мм.

Фанера для опалубки: разновидности материала

На сегодняшний день существует четкая градация такого материала, как фанера. Встречается несколько популярных разновидностей листов, которые могут быть использованы в качестве щитов для формирующей конструкции. Все они отличаются друг от друга по одному признаку – типу клея. При сборке опалубок применяются такие виды фанеры:

• ФБА;
• ФСФ.

ФБА. В этом случае между слоями шпона располагается альбуминоказеиновый клеевой состав. Данная разновидность фанеры отличается высокой экологичностью. Ее нередко выбирают в качестве альтернативы натуральным материалам. Цена фанеры для опалубки этого типа довольно высокая, однако ее можно использовать даже для облицовки поверхностей в жилых помещениях.

Для организации формирующей конструкции не рекомендуется применять ФБА, так как этот вид фанеры отличается слабой устойчивостью к воздействию влаги. Поэтому такой вариант употребляется только в крайнем случае.

Вместо древесины для опалубки также используют листовой шифер

ФСФ. Данный материал имеет хорошую устойчивость к воздействию влаги. Это является серьезным преимуществом, которое определяет эксплуатационные особенности такой фанеры. Склеивающий состав в этом случае представлен смолой (фенолформальдегидной).

Многие специалисты советуют применять именно этот тип фанеры при сборке опалубки своими руками. Для стен используется несколько иная технология, но для фундамента такой вариант является наиболее приемлемым. Еще одним достоинством ФСФ является то, что ее можно использовать несколько раз. Обшивать внутренние части помещения такой фанерой не рекомендуется.
