Необходимая глубина заложения канализации в частном доме – Обзор и Снип: Пошагово

Укладка канализации

Параметры

Глубина закладки канализационных труб зависит от следующих параметров:

1. От способа укладки труб канализации; (будь то лотки или укладка в «открытом виде»);
2. От геологических условий и от того какой состав земли на местности, где будут производить укладку труб;
3. От того, на сколько промерзает грунт;
4. От типа закладываемой канализационной системы (напорной или безнапорной);

Недостатки глубокой укладки

Многие уверены,  что для надёжного функционирования канализации необходимо закопать намного глубже канализационные трубы.

Однако, это мнение ошибочно, потому что:

• увеличиваются денежные и трудовые затраты,
• усложняется обслуживание канализационной системы,
• на большой глубине на поверхности труб могут образоваться трещины.

Глубина в цифрах

Вышеперечисленные проблемы не нужны, по этой причине необходимо поступать разумно и опираться на минимальную глубину закладки канализационной системы, указанную в СНиП.

На выходе канализационные стоки имеют довольно высокую температуру и поэтому они не застывают даже в холода, за счёт этого они не замерзают на пути к сливной яме или коллектору. Поэтому можно уменьшить глубину закладки труб, если расстояние от выхода до ямы или коллектора не большое.

Для слива бытовых стоков используют трубы сечением 500 мм и закладывают их на глубину трёхсот миллиметров от земли. Но если канализационные трубы имеют большее сечение, то их укладывают на глубину не меньше пятисот миллиметров.

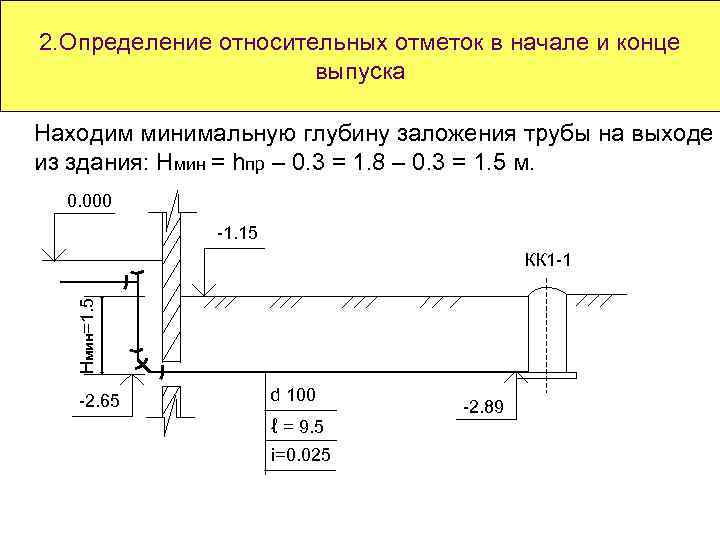

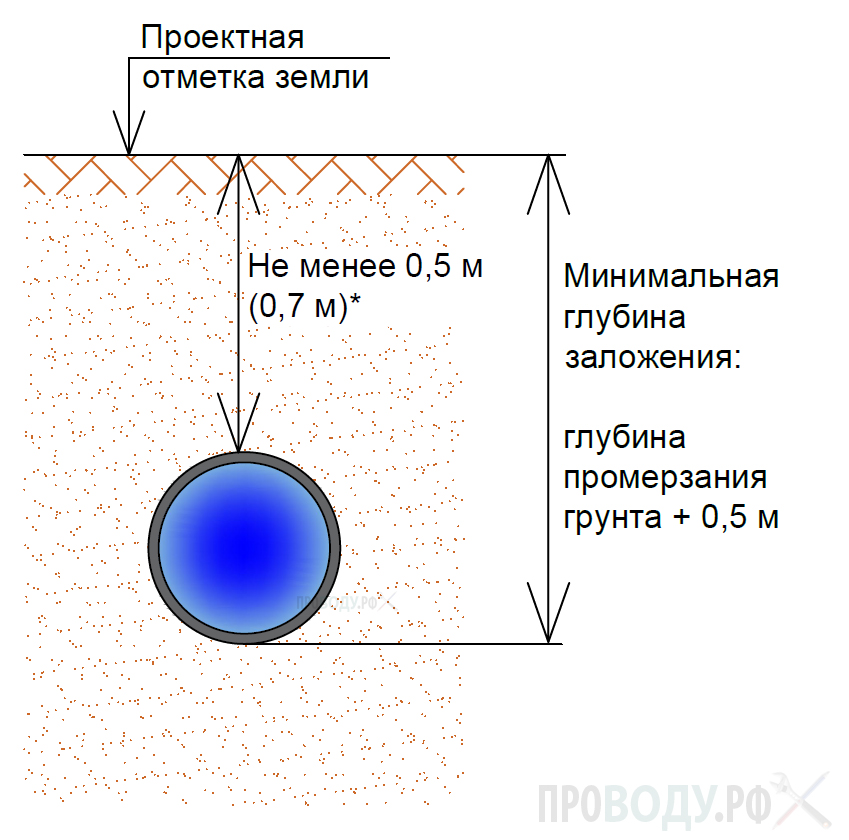

Минимальная глубина

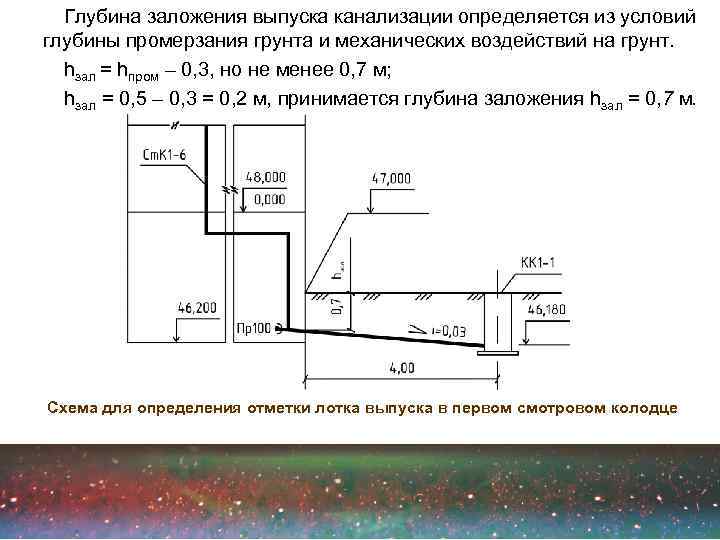

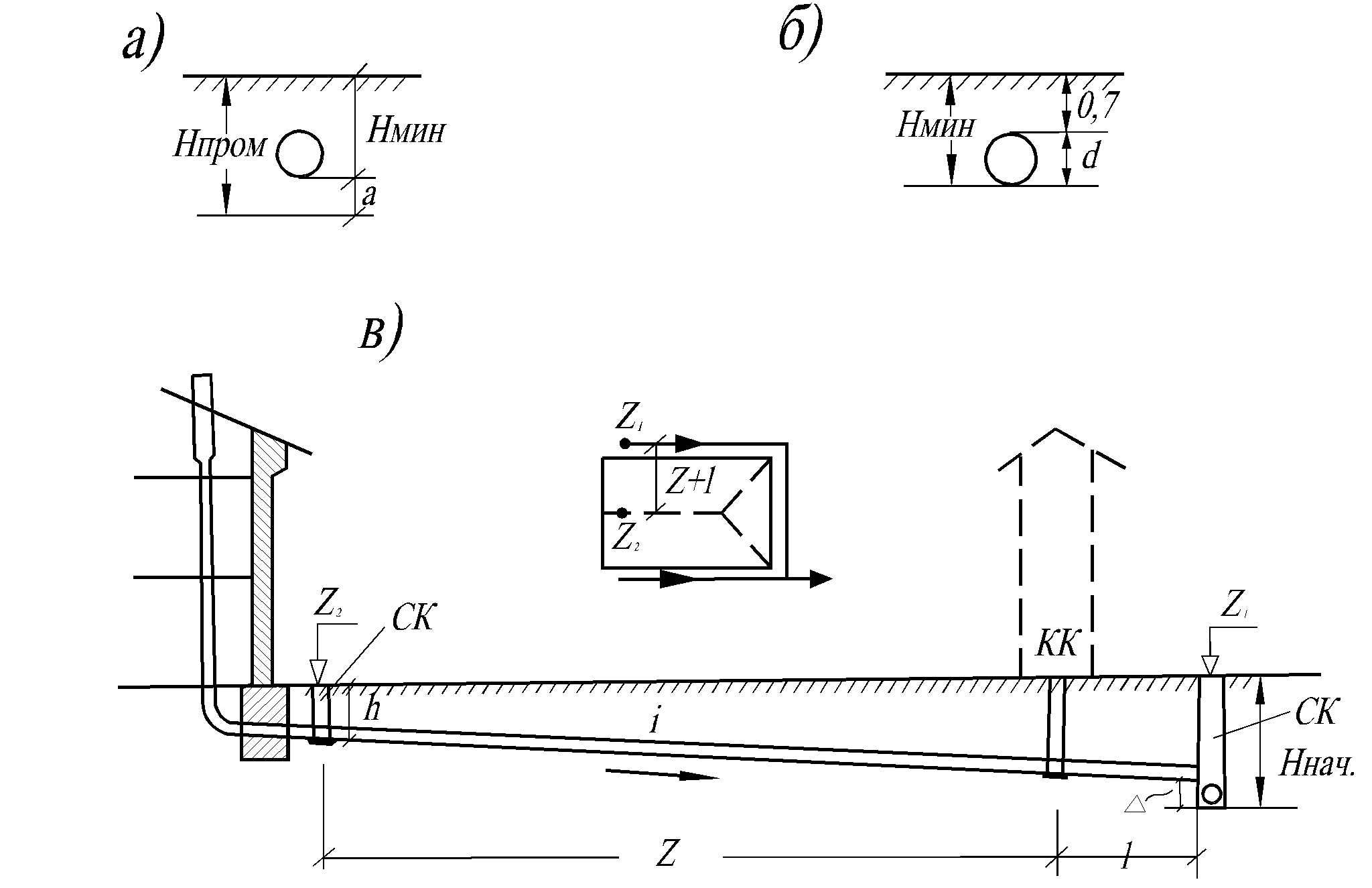

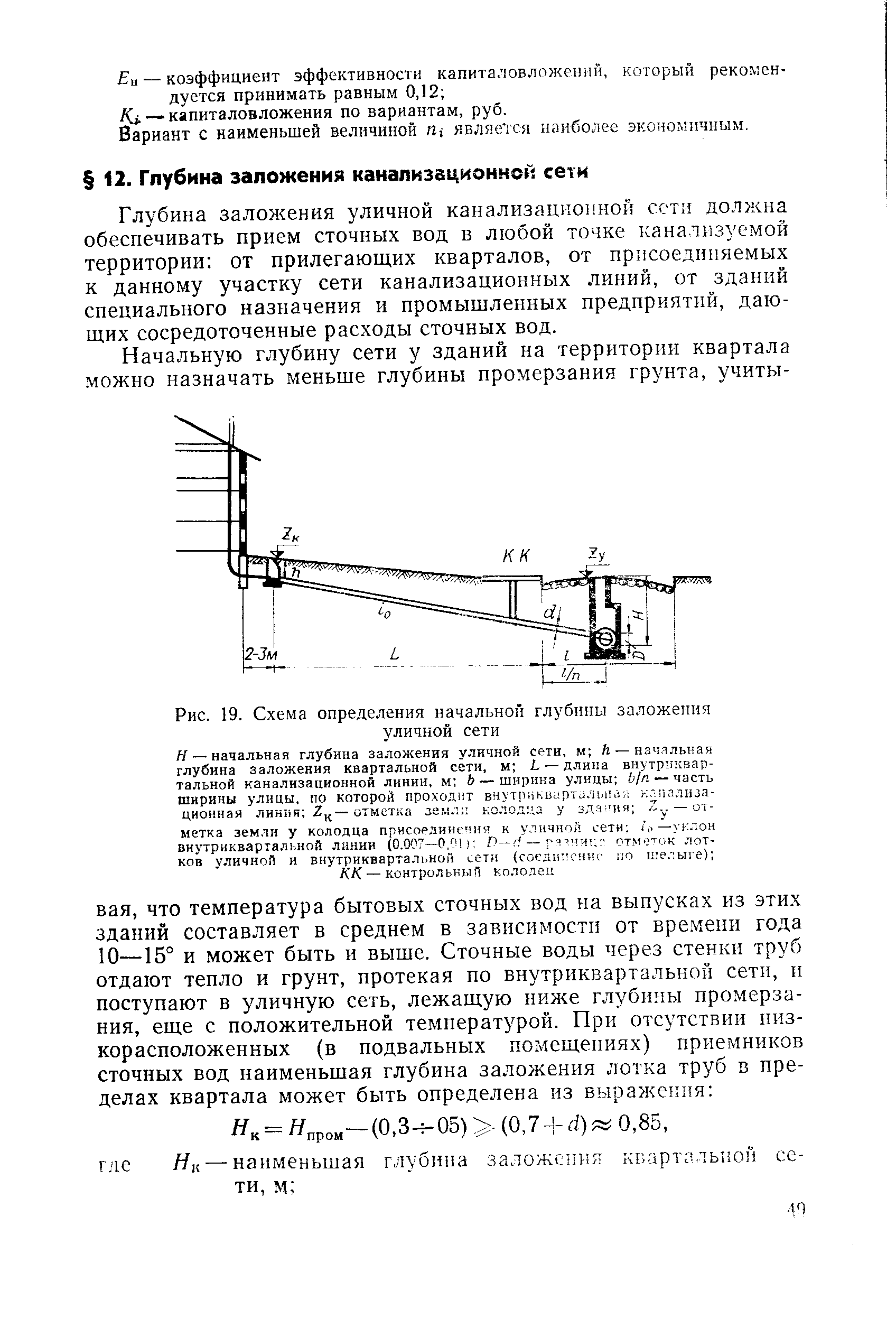

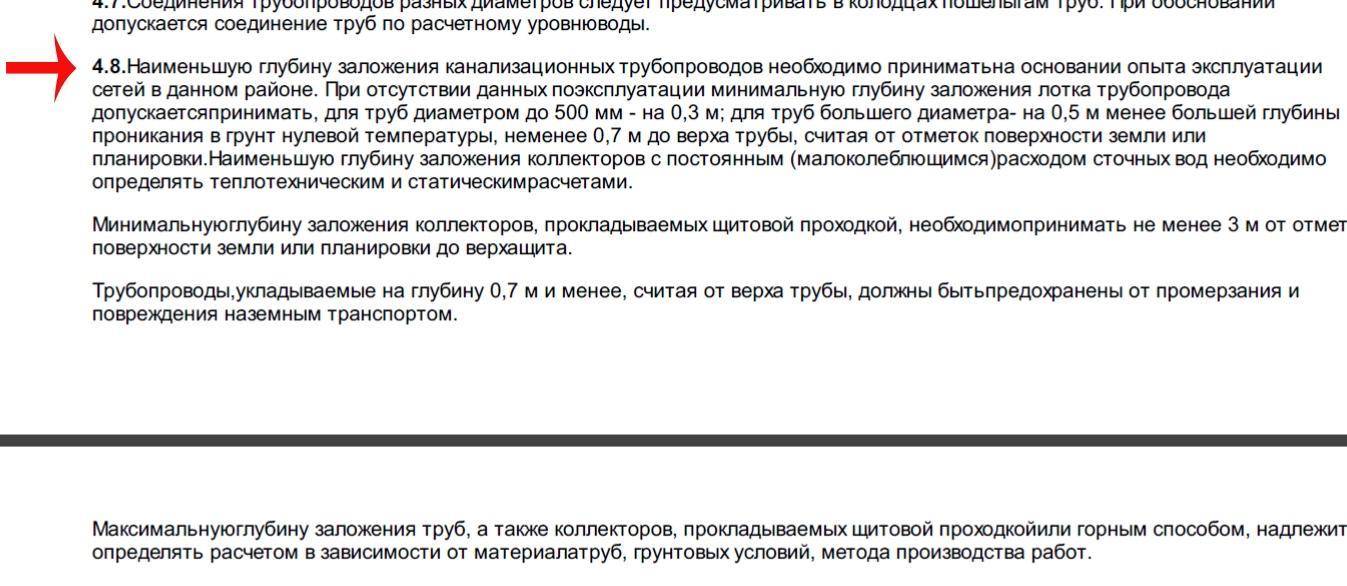

Минимальная глубина заложения канализации (СНиП 2.04.03-85) зависит от того, какой тип нагрузок  будет воздействовать на поверхность грунта в том месте, где будет заложена канализация.

Если нагрузки на грунт будут высокими, то канализационные трубы следует укладывать на 900 мм в грунт. Существуют ситуации, когда необходимо снизить минимальную глубину  укладки канализационных труб, например:

1. При подключении специальных насосов, которые предназначены для того чтобы трубы быстро очистились от сточных вод, это необходимо для их защиты от промерзания;
2. При эксплуатации конструкций с хорошим показателем прочности;
3. При утеплении отдельных участков канализационной системы землёй.

Для влажных грунтов и для грунтов с частицами скальных пород в СНиП указаны рекомендации о закладке канализационных труб на максимальную глубину не больше 4х метров.

Для сухой земли рекомендуют производить закладку труб на глубину от 5 до 8 метров.

Максимальная глубина

В том случае, если нормы по проекту необходимо превысить, трубы канализации помещают в лотки из железобетона, так они способны выдержать большую нагрузку и тем самым предохранят трубы от порчи.

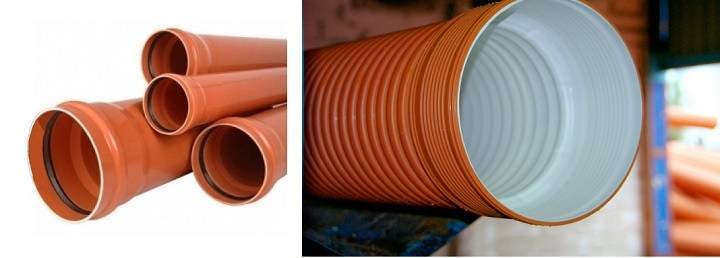

Профессиональные рабочие рекомендуют приобретать трубы из жёсткого материала, в том случае, если они будут проложены под проезжей частью или на большую глубину.  Для таких целей подойдут полиэтиленовые двухслойные гофрированные трубы.

Итак, при выполнении всех условий, в том числе и климатических, если будут подобраны качественные и правильные материалы, канализационная система прослужит долго, без промерзаний и поломок разного вида.

Лучше, конечно, обратиться к проверенным профессионалам, ведь они сумеют качественно выполнить все работы по обустройству канализационной системы. Надеемся, что наша статья была довольно информативной. Желаем удачи и терпения!

Почему важна глубина заложения и чем опасны ошибки

Труба зарыта слишком мелко

Быстротекущие теплые стоки не могут замерзнуть даже в сильные морозы. Однако на дне трубы может оставаться часть стоков. Если труба зарыта неглубоко, в сильные морозы эти остатки замерзают. При следующем сливе теплой воды из ванны они могут быть растоплены и смыты. Но если слив небольшой и холодный (из унитаза или раковины), слой наледи может нарасти ещё. Так за несколько раз устье трубы может полностью забиться льдом.

Неверно рассчитан уклон

При слабом уклоне трубы в сторону септика вода застаивается, сходит плохо даже летом. Зимой эта застойная вода также может замерзнуть и перекрыть сток совсем.

Труба зарыта слишком глубоко

Её конец входит в нижнюю часть емкости септика, а это ухудшает сброс самотеком. Уровень стоков в септике всегда будет выше трубы. В этом случае стоки будут уходить из дома, но слабо, по закону сообщающихся сосудов, а не активным разовым сбросом. А это может привести к застою стоков в трубе, отложению твердой органики, забивающей сток. Зимой стоки в такой системе также могут замерзнуть.

Труба уложена дугой, горбом вверх или вниз

В обоих случаях сток будет затруднен, вода застаивается, скапливаются илистые отложения, зимой система может промерзнуть. В дом из всех сифонов может проникать неприятный запах.

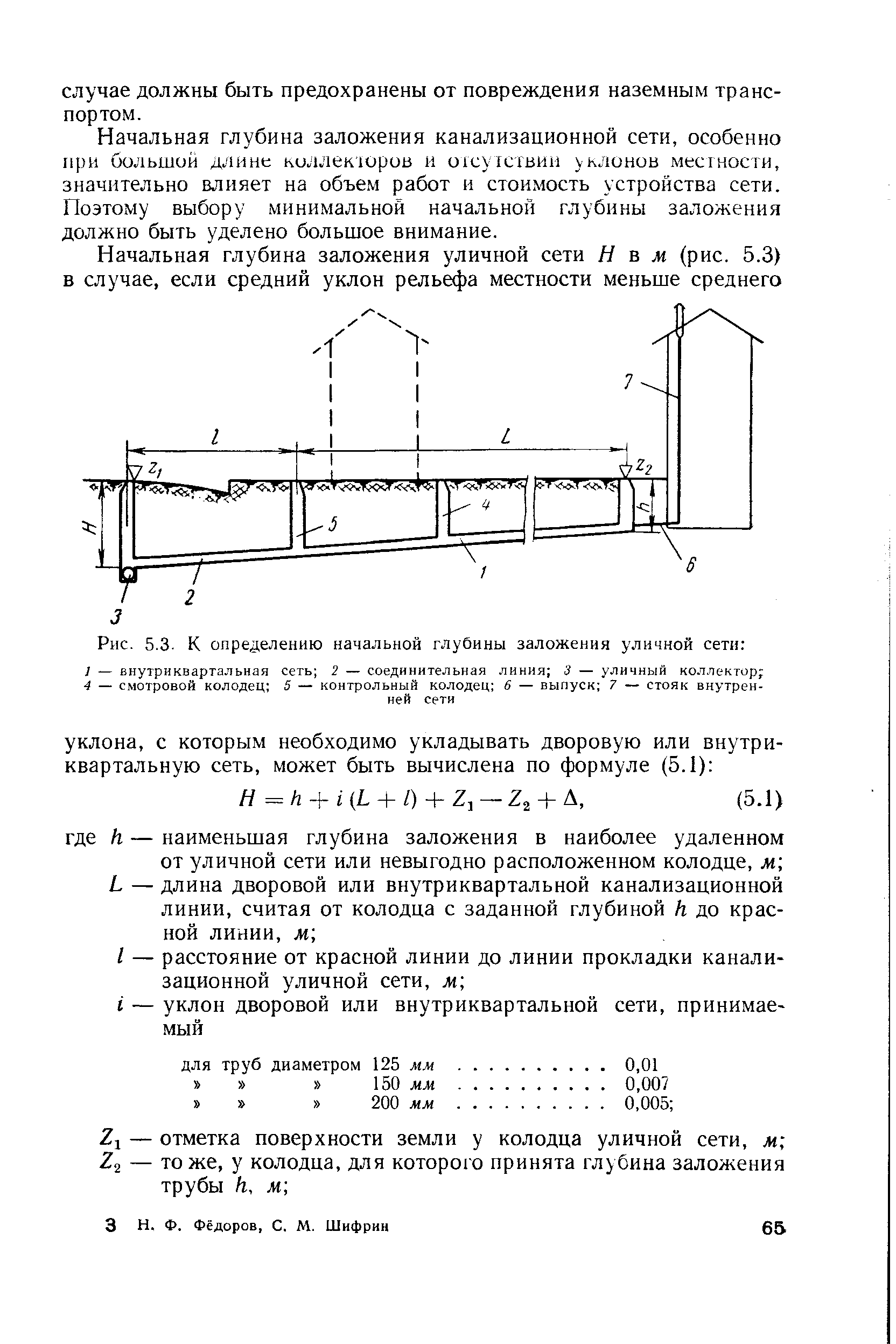

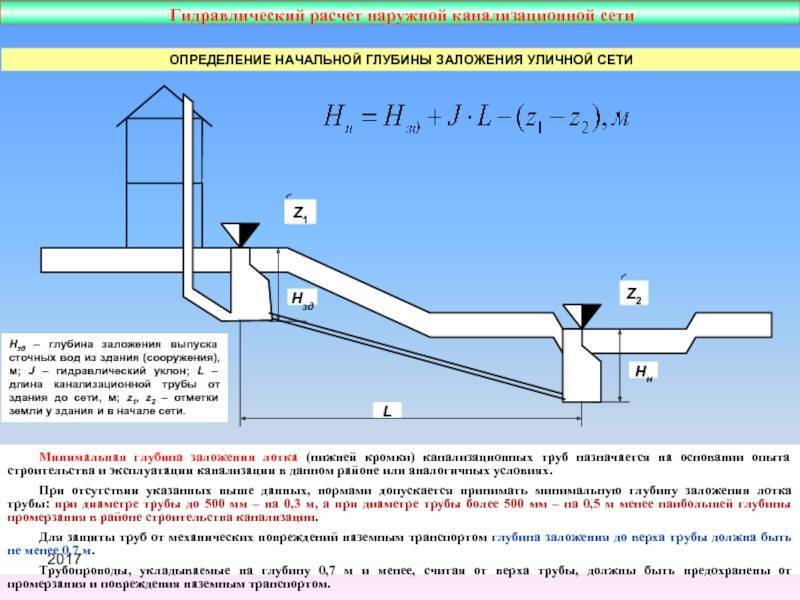

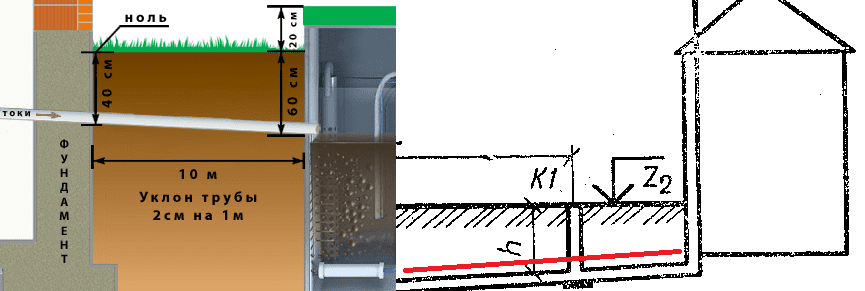

Расчет глубины прокладки канализации

Для московской области:

минимальная глубина заложения канализации не меньше 110 см.

По карте — 140 см

140 см — 30 см = 110 см

Уклон составит 40 см

2 см / м * 20 см = 40см Септик должен находиться на глубине порядка 150 см. и более (из-за неровностей почвы)

110 см + 40 см = 150 см.

По нормативным документам стандартный септик необходимо строить из трех бетонных колец. Так как высота стандартного кольца равна 90 см, то полная глубина укладки септика составит 270 см.

90 см * 3 = 270 см

Это означает, что нормально функционировать будет лишь малая половина септика — всего 120 см.

270 см — 150 см = 120 см

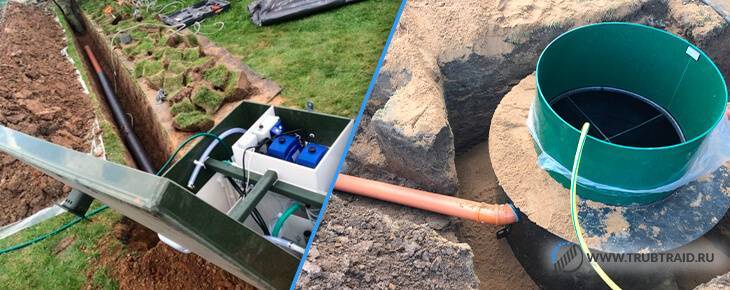

В современном строительстве вместо устаревшего септика устанавливают автономную очистную станцию. Но так как глубина (вместе с уклоном) не зависит от характера и габаритов объекта, то и станцию придется заглубить на 150 см.

Объем работ произведенных при этом будет неимоверно высок, тем более, что понадобится увеличение капиталовложений для обустройства дополнительных ревизионных колодцев, необходимых, для планомерного осмотра или ремонта оборудования. Все это настолько повышает стоимость земляных работ, что хозяева частных домов не в состоянии оплатить проведение канализации. Ведь по всем нормативам, глубина канализации в частном доме такая же, как и на других объектах, хотя загруженность ее невысока.

Рассмотрим, почему это происходит:

• Во-первых, температура канализационных вод или ниже, или превышает комнатную температуру. Таким образом, в холодное время года, изморозь, которая покрывает внутреннюю поверхность канализационных труб, постоянно подтаивает и уносится теплым потоком.
• Во-вторых, при непостоянном использовании канализации (при долгом отсутствии хозяина) трубы стоят пустыми, воды в них нет, и они не замерзают.
• В-третьих, система канализации постоянно прогревается теплом (проникающим из очистной станции или септика), которое образуется в результате химической реакции разложения.

Получается, что не обязательно расходовать «круглую» сумму, укладывая трубы на такую глубину.

Для жителей средней полосы и умеренного климата можно выводить канализацию из дома на небольшой глубине (примерно 0,5 — 0,7 м). Затем следует укладывать трубы под небольшим уклоном (не менее 2 см / м).

При подсоединении канализации к сети центрального коллектора, главным условием, которое влияет на такой параметр, как глубина прокладки канализации, является расположение относительно трубопровода.

Если уложить канализацию ниже центральной сети, то система не сможет функционировать, и к вам зайдут нечистоты из основного коллектора.

Для решения этого вопроса необходимо:

• применять специальные очистные фекальные насосы. Такой вариант используют повсеместно, и он приносит выгоду на тех участках, которые расположены намного ниже центральной сети, к которой происходит подключение. Не следует забывать, что при этом ваш трубопровод становится зависимым от сети центрального коллектора. Это имеет свои отрицательные стороны, например, при постройке частного дома или дачи в поселке или деревне, где нередко возникают проблемы с электроэнергией, насосы в это время не будут работать и в системе возникнут сбои.
• осуществить утепление. Для этого выяснить на какую глубину копать канализацию (минимальное значение), и уложить трубы канализации на возможно минимальной глубине залегания. Для этого метода стоит применить закрытую укладку, с помощью бетонных V — образных лотков или обложить трубы кирпичом, предварительно обмотав трубы канализации двойным слоем утеплителя. Так же возможна установка специальных обогревающих кабелей, которые не дают замерзнуть трубам и стокам вашей канализации.

Ко второму способу прибегают люди, строящие свои дома в условиях сурового климата (на крайнем севере, в условиях вечной мерзлоты), где трудно проложить трубы по нормам и стандартам, так как это обойдется на один два порядка выше.

Устройство канализации

Уличный туалет? Выгребная яма? Это на сегодняшний день не актуально. Свой дом нужно оборудовать канализацией. При строительстве нового дома канализационная система закладывается и проектируется одновременно, но и старый дом с деревянным туалетом на улице вполне можно оборудовать удобствами как в квартире.

Все дома можно поделить на две категории— те, которые можно подключить к центральной канализации, и те, что подключить нельзя. При этих двух вариантах проведение работ по монтажу канализации внутри дома будет примерно одинаковым, а разница будет лишь в отводе воды и стоков из здания.

Важные особенности укладки канализационных труб

1. При монтировании системы трубопроводов в подвалах, имеющих большую глубину, или в местах с понижением рельефа предусматриваются версии с предельно низкой глубиной прокладки канализации, в которой предусмотрен монтаж насосной станции. Глубина устройства напорной линии должна быть рассчитана по запросам нормативных документов.
2. Практика показала, что в проблемных грунтах (водонасыщенных, уплотненных до крепких и илистых) укладка коммуникаций производиться глубиной четыре метра, в сухих почвах – глубина определяется от четырех до семи метров.
3. Коммуникации, построенные глубиной менее 0,7 метра, обязательно должны располагать на поверхности земли охранную зону канализации. Охранная зона оборудуется системой предохранения от возможного механического повреждения трубопровода.
4. При выполнении проектов на прокладывание канализационной коммуникации в обязательном порядке, необходимо учесть разность рельефных линий местности.

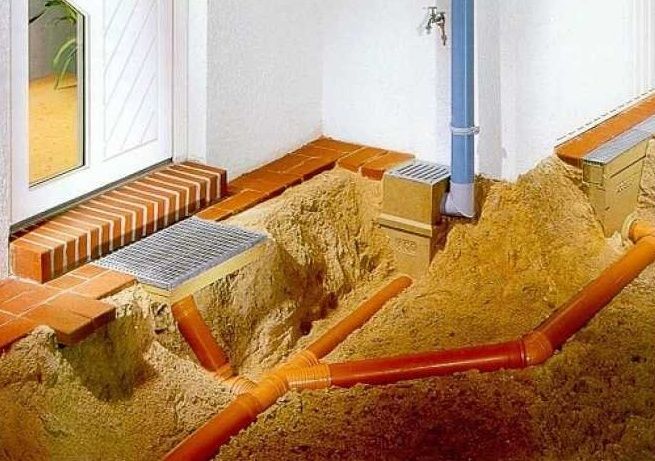

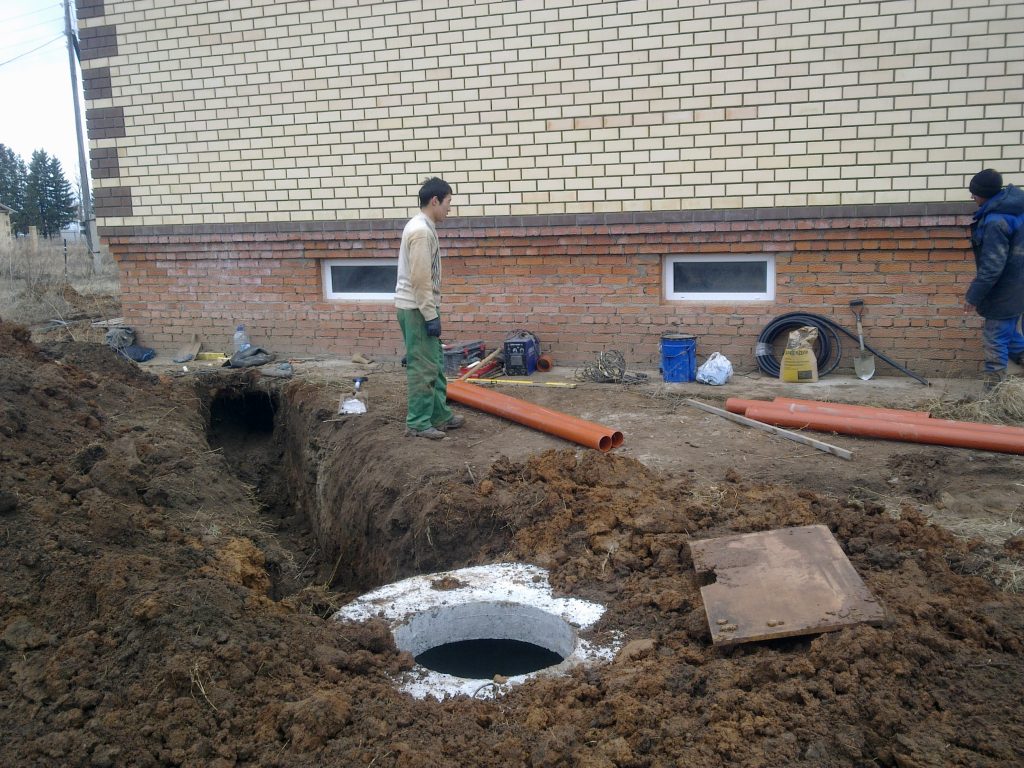

Глубина укладки канализационных труб фото

Самое минимальное расстояние

Минимальная глубина расположения трубопровода, согласно СНиП, зависит от интенсивности и вида нагрузок, оказываемых на систему.

Перед использованием канализации необходимо проверить герметичность

правда, бывают ситуации, когда глубина должна быть ниже минимума:

• В случае использования специального насосного оборудования для быстрой очистки водопровода от дренажной воды;
• При утеплении определенных участков труб с помощью земли обычно подразумевают небольшие клумбы или декоративные насыпи, гармонично вписывающиеся в ландшафт;
• Если конструкция имеет хороший уровень прочности, например, используют толстостенные чугунные или стальные трубы.

также необходимо помнить, что бытовая канализация, как правило, даже в морозы на выходе имеет достаточно высокую температуру (около +18 градусов). Таким образом, они не застревают на пути к конечному пункту назначения. Следовательно, можно немного уменьшить глубину заглубления водопроводных труб, когда расстояние между выпускным отверстием системы и коллектором не очень велико.

Если глубина прокладки канализационной системы меньше рекомендуемой, следует позаботиться об обеспечении качественной теплоизоляции трубопровода и его защиты от промерзания.

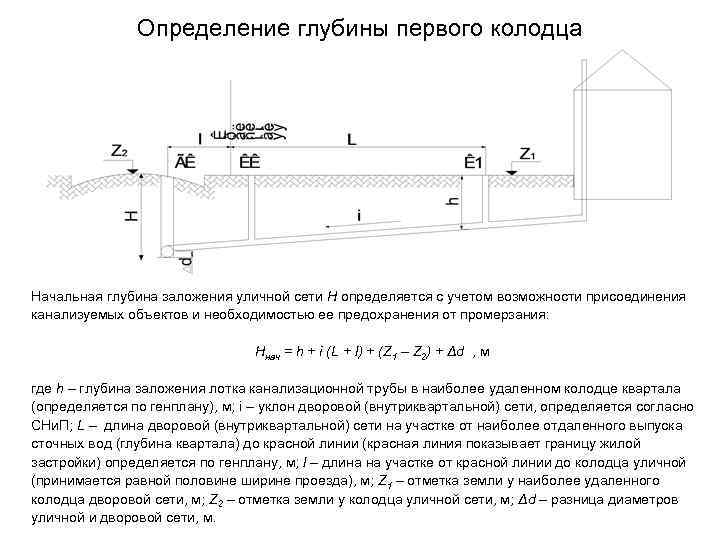

Несколько отдельных случаев определения глубины закладки канализации

Устройство напорной канализационной системы. Данные схемы отличаются тем, что в напорных трубопроводах будут постоянно находиться стоки, при этом, во время отключения станций перекачки, они будут неподвижны, что чревато замерзанием системы.

При прокладке таких сетей в неотапливаемых помещениях или подвалах обязательно следует принимать меры по их утеплению. Пренебрежение такими правилами может привести не только к повреждению участка трубопровода, но и стать причиной выхода из строя достаточно дорогостоящих насосов.

Системы дренажной и ливневой канализации. Их можно отнести к обычным самотечным устройствам отвода стоков, поэтому логично применять к ним те же требования.

Можем только сказать одно, не стоит стараться максимально уменьшить объем земляных работ при прокладке таких сетей за счет снижения глубины залегания.

Устройство таких систем ниже уровня промерзания более предпочтительно, надежность сети в этом случае будет выше. Поэтому решая вопрос, какой должна быть глубина заложения ливневой канализации в каждом конкретном случае, старайтесь найти самый оптимальный компромисс между экономией и целесообразностью.

Несколько слов об утеплении канализационных труб

К большому сожалению, в частном строительстве многие пренебрегают данным методом защиты от замерзания труб. Говорить о применении греющего кабеля тоже не приходится. А ведь именно эти методы позволяют обеспечить безаварийную работу сети в большинстве случаев.

https://youtube.com/watch?v=x7LSxcXYiMw

Поэтому вкратце опишем требования к выполнению утепления канализационных труб:

Помните, только сухой утеплитель может работать эффективно, мокрый слой не защитит трубу от замерзания.

Как выбрать уклон

Чтобы определить какой должен быть минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений. Например, информация в справочниках представлена вот в таком виде как на рисунках ниже:

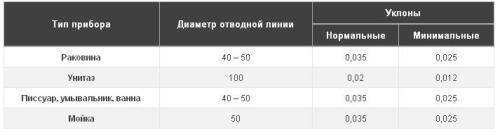

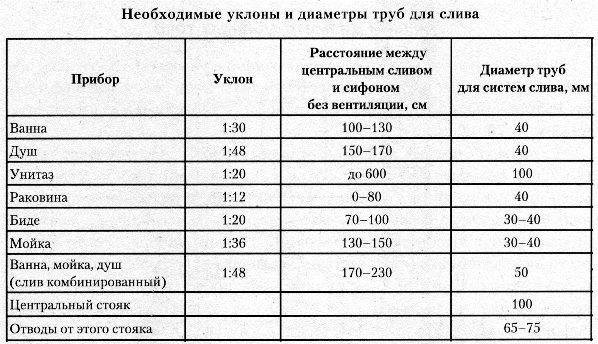

Таблица: необходимые уклоны и диаметры труб для сливаТаблица: уклоны отводных труб в квартире

Минимальный и максимальный уклон канализации на 1 метр погонный по СНиПу

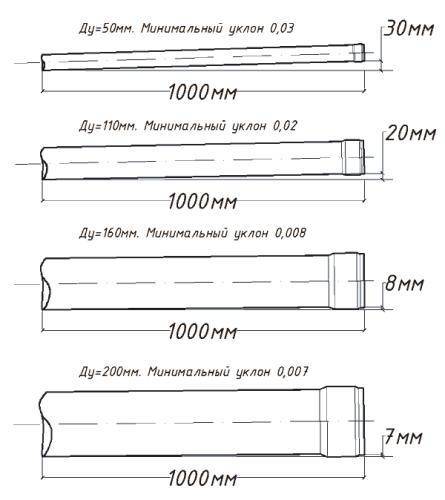

Ниже представлена картинка, на которой показаны, минимальные уклоны в зависимости от диаметра на 1 метр погонный трубы. Например, мы видим, что для трубы диаметром 110 — угол уклона 20 мм, а для диаметра 160 мм — уже 8 мм и так далее. Запомните правило: чем больше диаметр трубы, тем меньше угол уклона.

Примеры минимальных уклонов канализации на 1 метр по СНиП в зависимости от диаметра трубы

Например, уклон для трубы диаметром до 50 мм и длиною 1 метр нужен 0,03 м. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы.

Важно: Максимальный уклон для канализационных труб не должен превышать 15 см на 1  метр (0,15). Исключением являются участки трубопроводов, длина которых меньше 1,5 метра. Другими словами, наш уклон всегда лежит в диапазоне от минимального (представленного на картинке выше) до 15 см (максимального)

Другими словами, наш уклон всегда лежит в диапазоне от минимального (представленного на картинке выше) до 15 см (максимального).

Уклон канализационной трубы 110 мм для наружной канализации

Предположим, нужно рассчитать оптимальный уклон для распространенной трубы 110 мм, которая используется в основном в системах наружной канализации. Согласно ГОСТ уклон для трубы диаметром 110 мм составляет 0,02 м на 1 метр погонный.

Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Калькулятор расчет уклона канализации для частного дома

Предлагаю вам протестировать онлайн калькулятор расчета уклона канализационных труб для частного дома. Все расчеты носят примерный характер.

Диаметр трубы	50мм110мм160мм200мм	Рассчитанный уклон:— Рекомендуемый уклон:——
Выход из доманиже уровня земли	на глубине см
Глубина входа трубы в септик или центральную канализацию	см
Расстояние до септикат.е. длина трубы	м

Под диаметром трубы понимается диаметр трубы, которая ведет сразу в сливную яму или общую систему канализацию (не путать с фановой).

Особенности рельефа

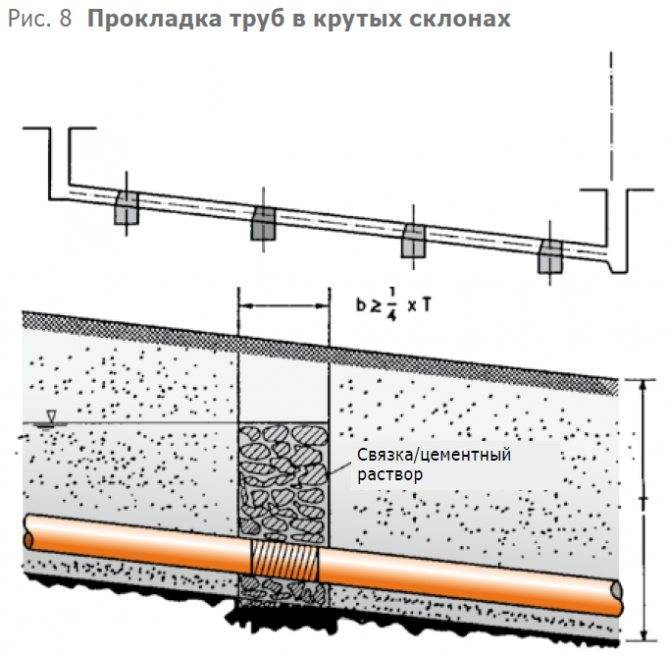

Если на участке на пути прокладки канализационного трубопровода наблюдается значительное изменение высот, глубину закладки, необходимо определять в самой нижней точке местности.

В этом случае, говорить о выполнении условия минимально допустимой глубины не приходится – при волнистом рельефе придется либо комплектовать систему, которая получит сложный профиль, насосным оборудованием, либо пытаться обойти неровности ландшафта, что приведет к удлинению магистрали и ее резкому удорожанию.

Практический совет! Для неровных участков местности строительство прямого трубопровода, с соблюдением глубины и наклона по всей длине, окажется наименее затратным вариантом.

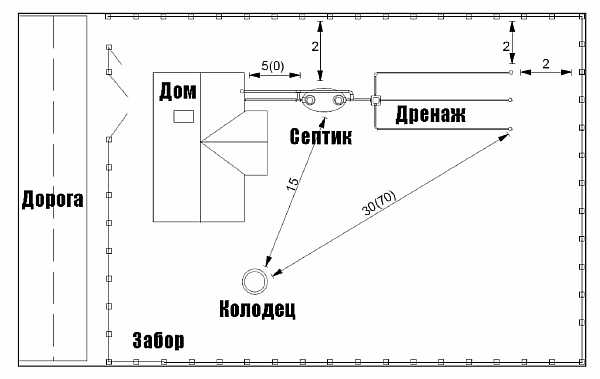

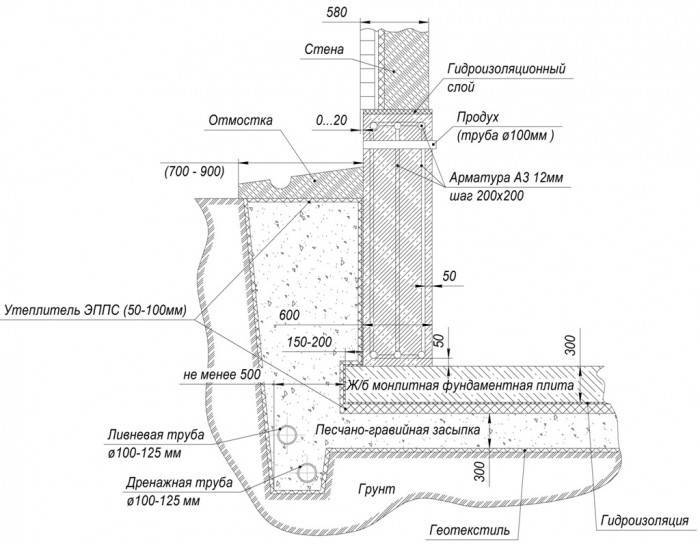

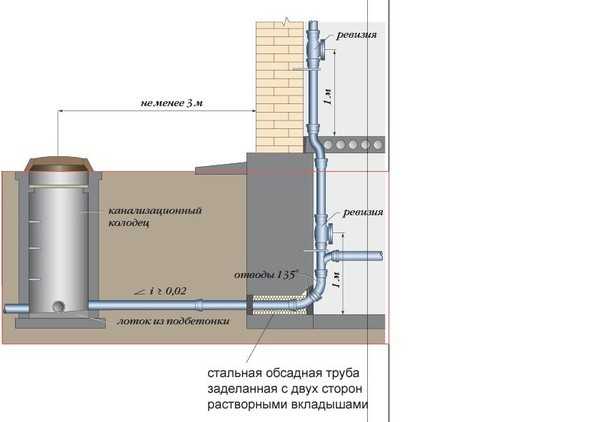

Расстояние от фундамента до канализации

А можно ли иначе

Представленные выше стандарты СНиП оправданы в случае, если речь о более-менее обычном здании. Если же это какой-то уникальный дом, например с бункером, расстояние до фундамента может быть иным

Но важно учесть, что минимальная дистанция в любом случае должна всегда соответствовать стандартам СП и СанПиН

Нормы отступов по горизонтали

В дизайне помещения половину работы может сделать человек, будучи неграмотным в архитектуре. Однако в проектировке коммуникаций стоит сразу обратиться к инженеру, если нет понимания в вопросе. Ведь чтобы исправить ошибки, допущенные вначале, придется переделывать весь чертеж.

О чем стоит помнить при близком расположении труб к фундаменту:

для труб обязателен железобетонный или металлический футляр; главное – чтобы при аварии вода не попала на фундамент; важно сразу обдумать, как будет проходить ремонт. Тогда станет ясно, стоит ли оно того

Если составить смету ремонтных работ в такой ситуации, цифра, возможно, окажется неприменимой. И человек предпочтет возведение стандартного дома со стандартным же расположением коммуникаций. Далеко не всегда полет фантазии реально реализовать в архитектурной и инженерной сферах

Тогда станет ясно, стоит ли оно того. Если составить смету ремонтных работ в такой ситуации, цифра, возможно, окажется неприменимой. И человек предпочтет возведение стандартного дома со стандартным же расположением коммуникаций. Далеко не всегда полет фантазии реально реализовать в архитектурной и инженерной сферах.

Нормы расположения построек на участках ИЖС и СНТ согласно СанПиН

Размещение водопровода и канализации

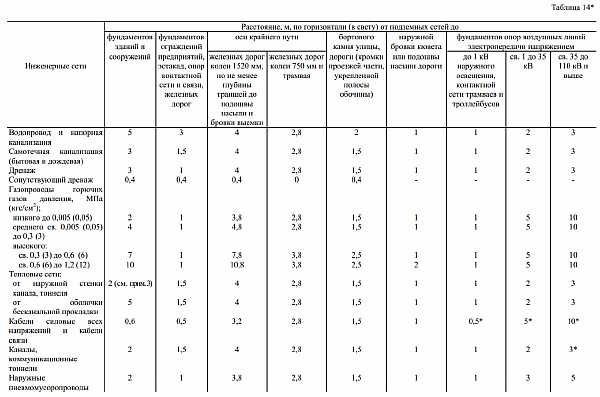

При прокладке подземных коммуникаций необходимо отталкиваться от нормативных требований. В них, кроме всего прочего, указывается минимальное горизонтальное расстояние в свету от трубы до существующего фундамента дома:

• для водопровода – 5 метров;
• для напорной канализации – 5 метров;
• для бытовой канализации (самотек) – 3 метра;
• для дождевой канализации – 3 метра;
• для дренажных сетей – 3 метра;
• для сопутствующего дренажа – 0,4 метра.

В стесненных условиях дистанцию от коммуникаций до обреза фундамента разрешается сокращать до 1,5 метров, но только в тех случаях, когда для водопровода используются стальные или полимерные трубы, а для канализации – напорные чугунные. При этом они должны будут укладываться в кожухе на отметке выше уровня фундаментной подошвы на полметра.

При монтаже коммуникаций в условиях просадочных и вечномерзлых грунтов, отступ от фундамента дома до трубопроводов может быть увеличен. Данное решение принимается на этапе привязки объекта строительства к конкретным геологическим условиям. В отдельных случаях допускается уменьшение дистанции, но такое решение должно иметь соответствующее обоснование.

Расстояние до фундамента ограждений:

• для водопровода и напорной канализации – не менее 3 метров;
• для бытовой и дождевой канализации – не менее 1,5 метров;
• для дренажа – не менее 1 метра.

До основания опор воздушных ЛЭП предусмотрены следующие дистанции по горизонтали:

• до 1кВ – 1 метр;
• до 35кВ – 2 метра;
• свыше 35кВ – 3 метра.

Также в нормах приведены минимальные отдаления трубопроводов от оси ствола дерева с кроной, составляющей в диаметре не более 5 метров. Для канализационной сети горизонтальный размер составляет 1,5 метра, а для водопроводной и дренажной – 2 метра.

Не менее важным является расположение инженерных сетей относительно друг друга. Для водопровода всегда выбирается более высокий уровень укладки, чем для канализации. Особенно это касается мест пересечения двух трубопроводов, которое необходимо делать под прямым углом. Минимальное расстояние по вертикали должно быть 0,4 метра.

Шаг параллельных водопроводных веток разрешается принимать 1,5 метра, а канализационных – 0,4 метра. Расстояние между канализацией и водопроводом в плане устанавливается в зависимости от диаметра и материала изготовления труб. Оно составляет – 1,5-5 метров.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

• климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
• технические свойства материалов, используемых при строительстве;
• специфические особенности трубопровода;
• глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
• рельеф местности;
• максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

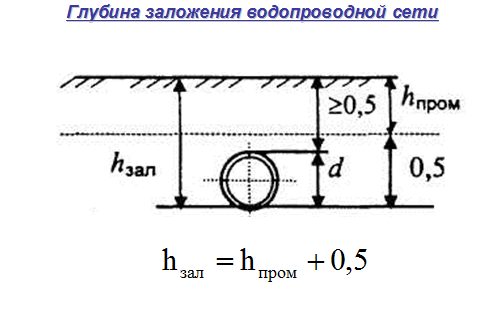

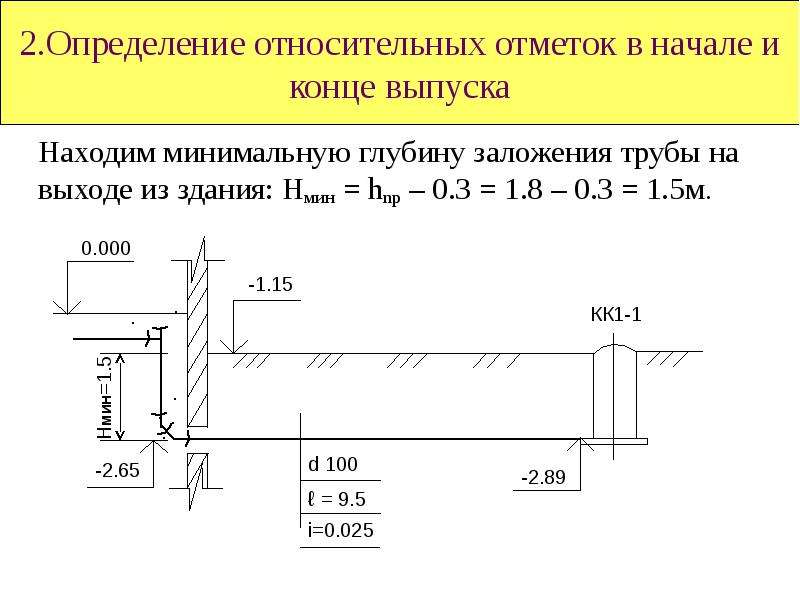

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

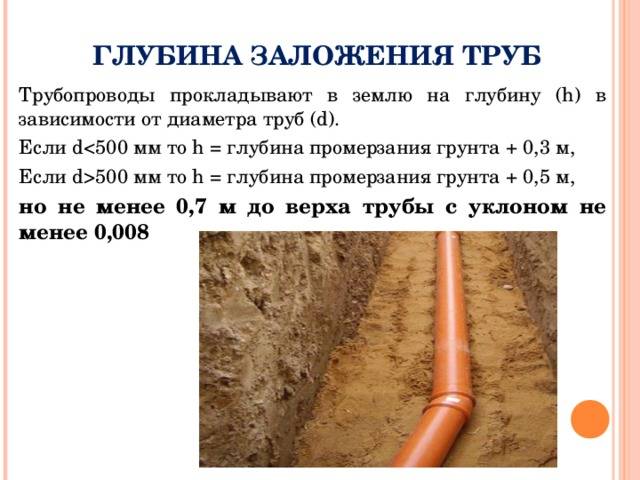

1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

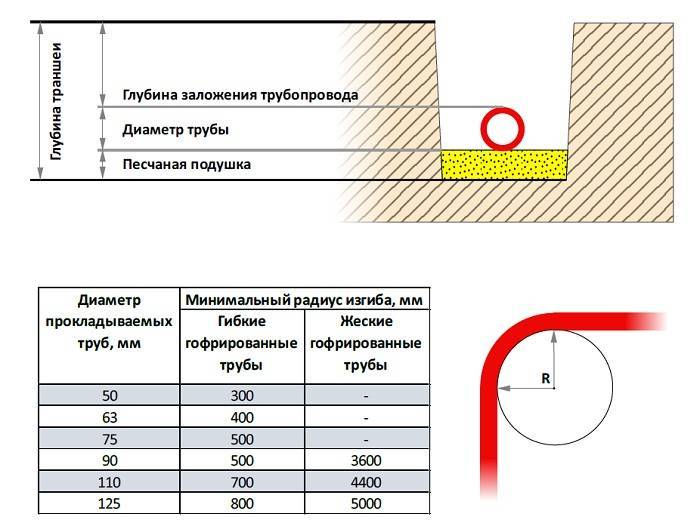

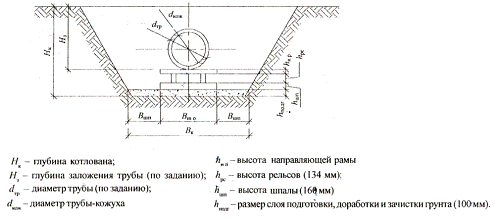

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

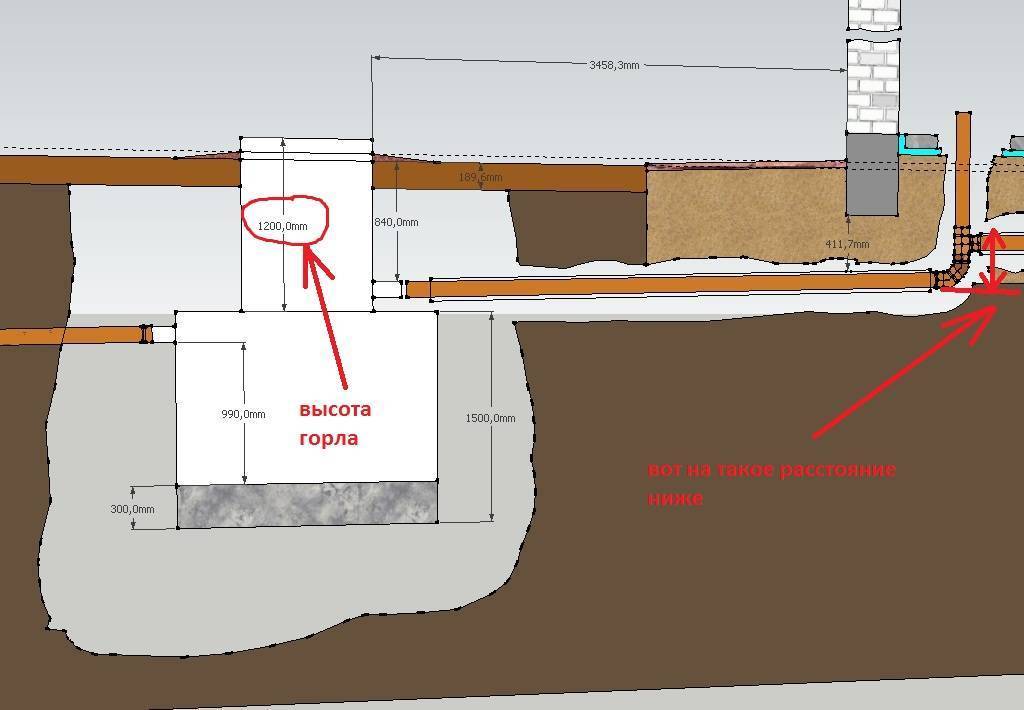

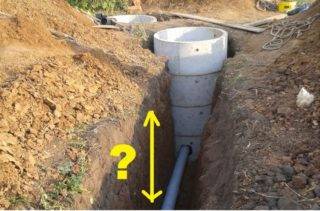

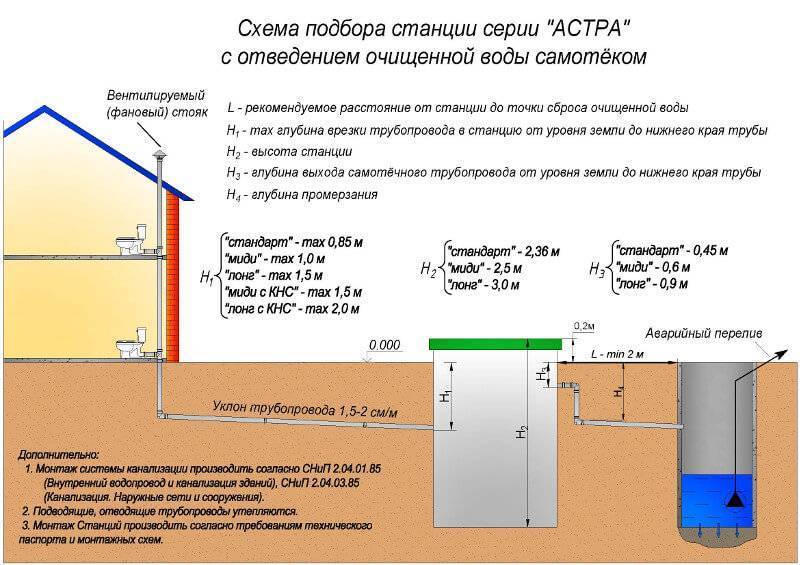

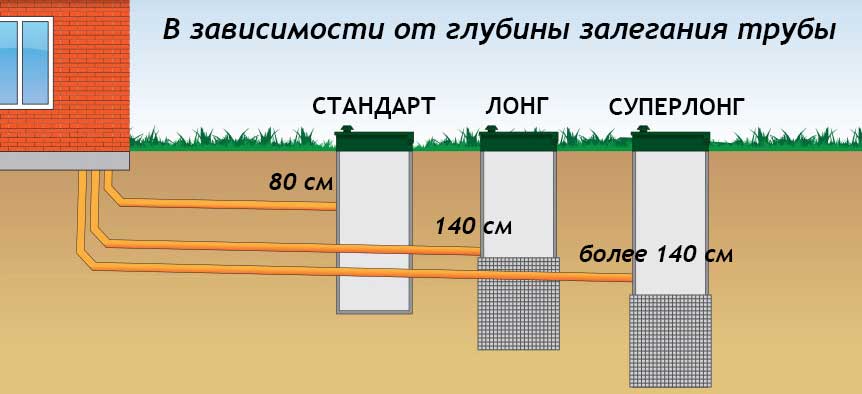

Глубина канализационных труб для септика

Главный вопрос для владельцев загородной недвижимости — как подобрать глубину входа в септик для слаженной работы системы. Избежать ошибок можно путем формирования необходимого уклона от частного дома до септика.

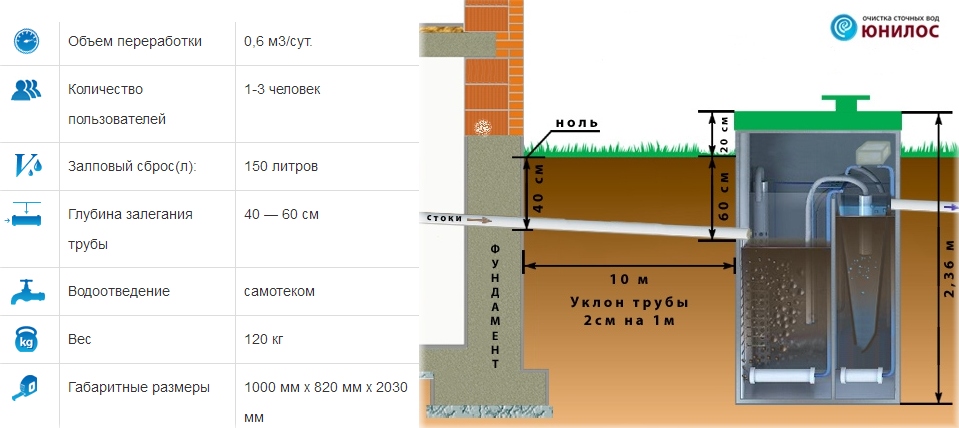

Глубина септика. Правильный монтаж очистных сооружений

Также при возведении локальных очистных сооружений необходимо обратить внимание на следующее:

• характерные особенности почвы;
• специфику рельефа местности;
• региональные климатические условия.

Глубина 30-40 см оптимальна для создания ЛОС в умеренном климатическом поясе, в северных регионах рекомендуется увеличение на 10-15 см. К этим значениям добавляется 10 см при толщине трубы более полуметра.

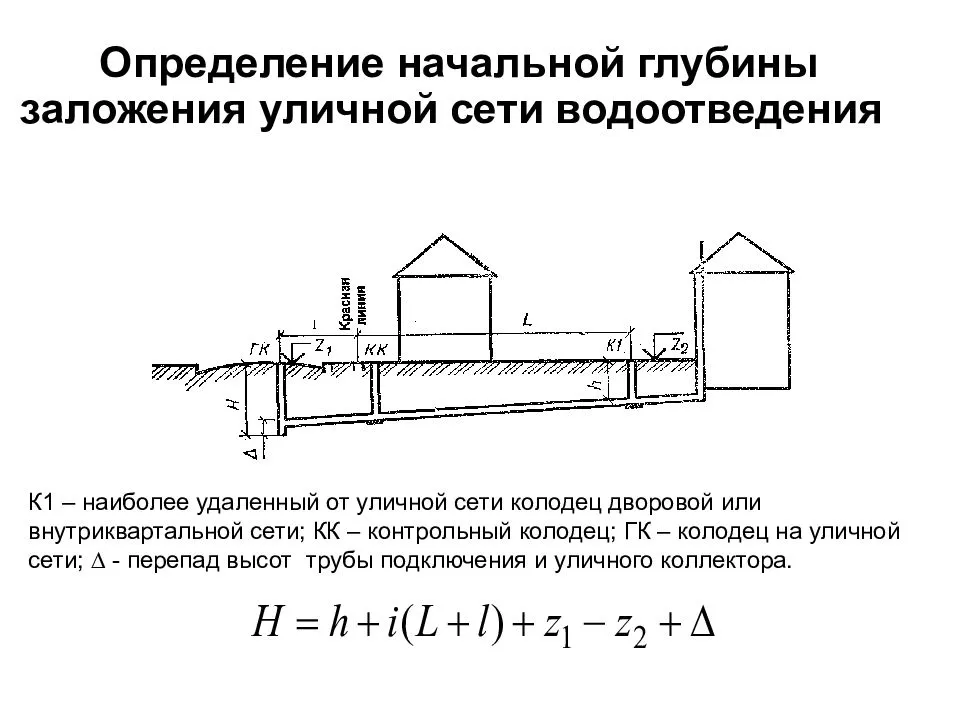

Вычисление оптимальной глубины закладки трубопровода проводится по формулам. Удобнее всего применять такую:

H вх = H вых + L * k + G.

Условные обозначения переменных в ее составе:

• H вх – расстояние по вертикали от плоскости земли до входа в септик;
• H вых – высота нахождения выхода трубы из частного дома, в большинстве случаев она равна 1.4 метра;
• L – дистанция до строения;
• k –параметр, учитывающий характеристики сечения трубопровода;
• G – естественный уклон трубы, наиболее распространенное значение этого параметра — 0.3 м.

Минимальная глубина закапывания септика вычисляется с учетом дистанции до плоскости расположения трубопровода, при этом уклон трубы для подачи воды должен превышать 20 мм. Получив информацию по характеристикам, владелец недвижимости может приступать к монтажу локальных очистных сооружений на приусадебной территории.

По проектированию водопровода и канализации можно обратиться за помощью к специалистам

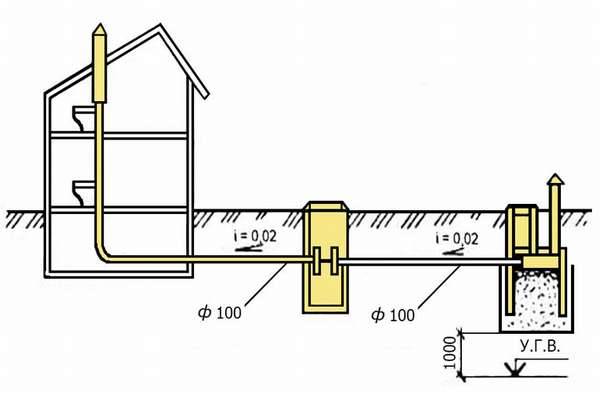

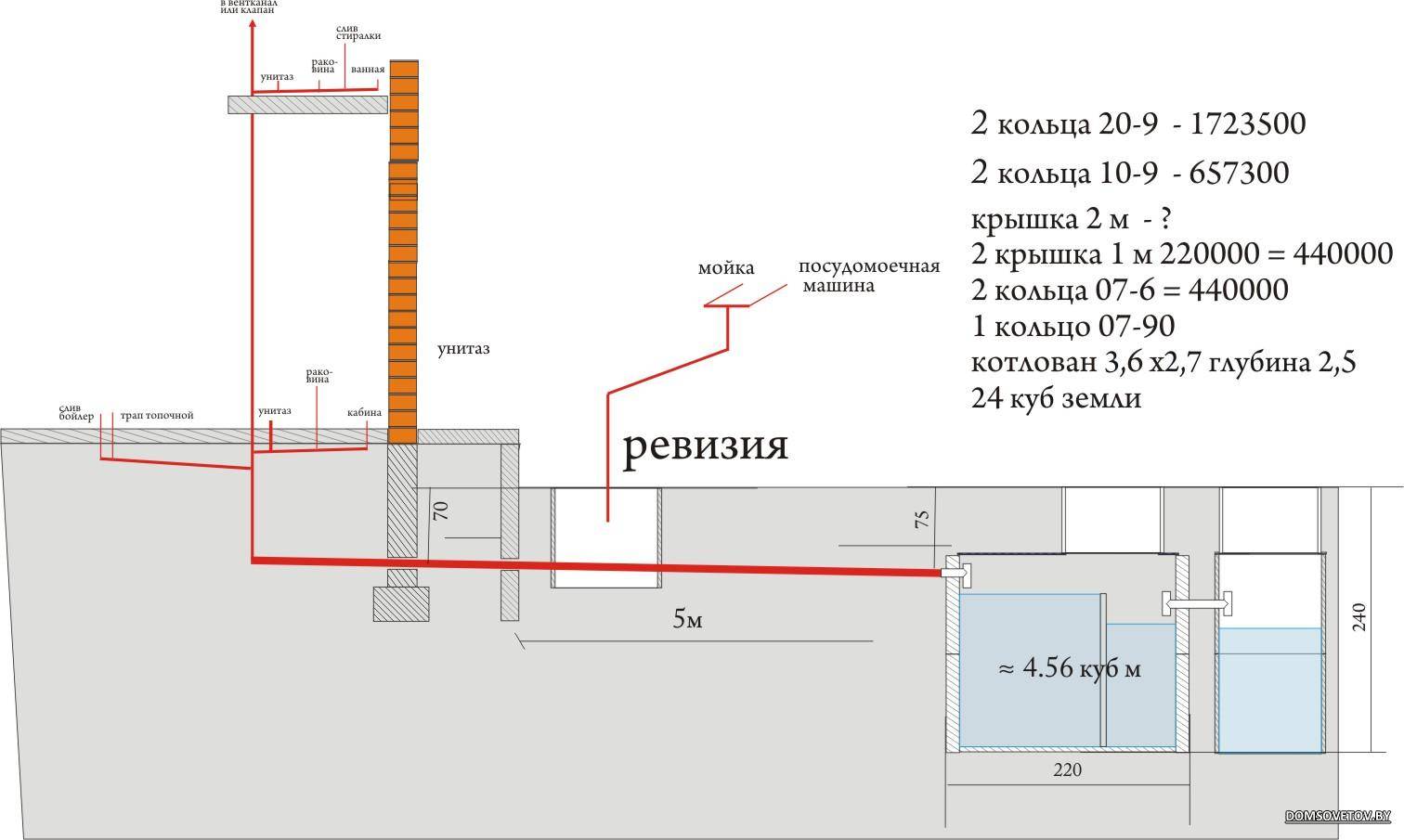

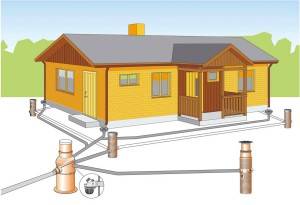

Схема канализации

Канализация в частном доме состоит из внутренней части и внешней. Они имеют разные составляющие и часто изготавливаются из разных материалов. В домах и на участках такие системы устраиваются безнапорным способом, т.е. стоки по системе текут самотеком. Поэтому, несмотря на кажущуюся простоту, система канализации нуждается в составлении проекта гораздо больше, чем напорная водопроводная сеть. В настоящее время бытовая канализация собирается исключительно их пластиковых раструбных труб.

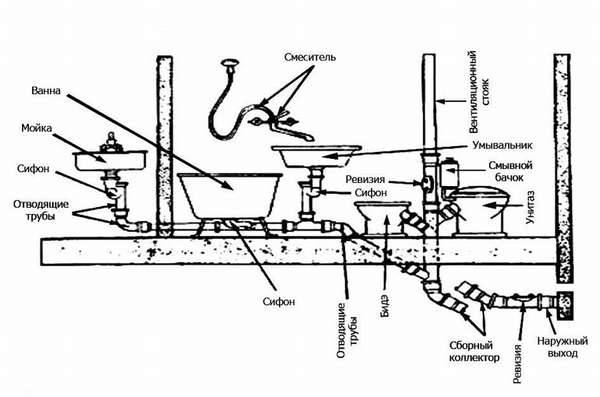

Внутренняя

Внутренняя система канализации состоит из горизонтальных канализационных труб, и вертикальных стояков (сливных труб), подсоединенных к сантехническим приборам (раковинам, мойкам, ваннам, унитазам) и оборудованию (стиральная и посудомоечная машины).

Внутренняя канализационная сеть должна иметь также вентиляционную трубу, выведенную за пределы крыши, ревизию на стояках для прочистки засоров. Для стояков и слива унитаза применяются трубы с наружным диаметром в 110 миллиметров, для подключения ванны – 50 миллиметров, для умывальников, моек, стиральных и посудомоечных машин – 40 миллиметров.

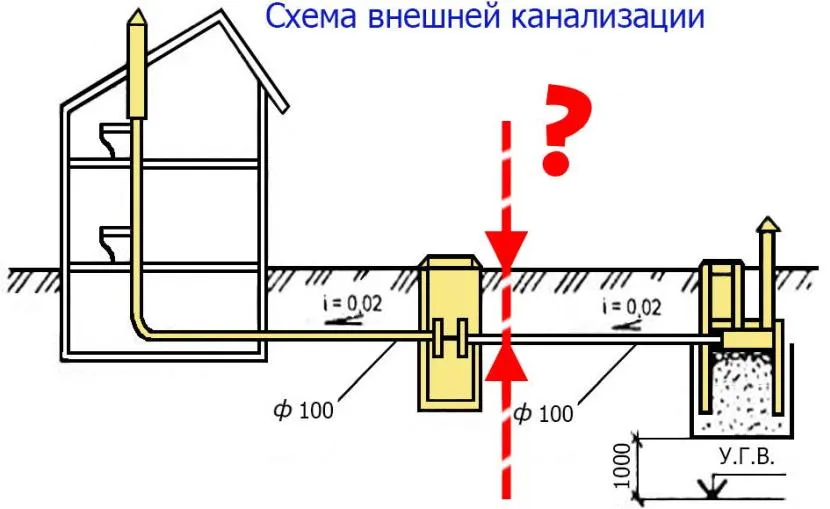

Внешняя

Внешняя линия канализации имеет более сложную конструкцию, чем внутренняя. Глубина прокладки коммуникаций, объем и глубина заложения септиков рассчитывается, исходя из объема стоков, особенностей геологического строения участка, климатических особенностей региона, планировки участка (если над коммуникациями находится подъезд к дому или место стоянки автомобиля).

Если нет возможности подключить наружную сеть к коммунальному канализационному коллектору (расстояние от коллектора от дома слишком велико), то на участке придется оборудовать место сбора сточных вод (выгребную яму, септик, накопительную емкость или очистное сооружение). Для водоотведения нужна труба диаметром 110 мм, перестраховщики могут использовать изделия с диаметром 150 мм.

5.1. Канализация: общие требования
