Виды лампочек и типы цоколей

Список цоколей и их описание

Кроме вида ламп чтобы подобрать правильный тип, необходимо разбираться и в том, какие бывают цоколи. Поэтому необходимо рассмотреть каждый вид подробнее. Ещё кроме ламп для домашнего использования существуют и те, что имеют узкую направленность назначения. Например, цоколи типа W, которые подходят для установки в личное авто. Они также будут описаны ниже.

Резьбовые цоколи ламп

Обозначаются буквой E и являются самыми распространёнными, среди остальных видов. С изобретением лампы как источника освещения встал вопрос о том как продлить срок службы осветительного прибора, ведь сама лампа перегорает. Так, был изготовлен первый цоколь класса Е, который открыл Томас Эдисон. На сегодняшний день этот тип цоколей не устарел и не потерял своей уникальности. Он часто применяется в самых разных типах ламп как стандартный.

Штифтовые

Этот тип обозначается буквой B, является логическим продолжением предыдущего класса, его модернизированной моделью. Их создатели ставили перед собой цель сделать устройство более компактным и удобным, с той же мощностью, но при уменьшенном энергопотреблении. Их характерной особенностью являются боковые контакты, расположенные не симметрично. Это сделано для более строгого закрепления в нужном положении. Такая технология очень часто применяется в автомобильных огнях дальнего или ближнего освещения.

Штырьковые

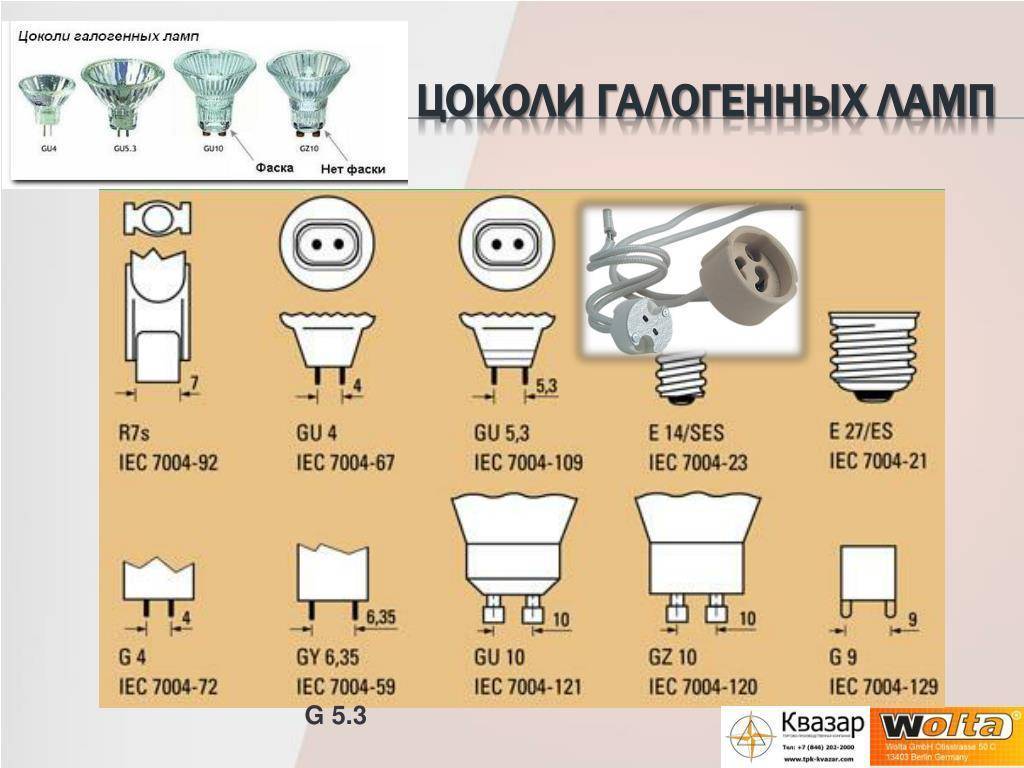

Обозначается этот тип цоколей буквой G и используется для галогеновых и люминесцентных ламп. Спектр их применения достаточно широк, но основное их достоинство — это то, что такой тип подключения позволяет экономить электроэнергию, за счёт особой конструкции. Однако у неё есть и недостатки. Это то что при работе данных источников света используется ртуть.​

Цоколи ламп с утопленным контактом

Особый вид цоколей применяется в лампах с очень высокой мощностью, например, галогенных. Обозначается он буквой R, рядом стоит цифра 118 или 78. Она обозначает длину лампы в миллиметрах. Такие лампы имеют продолговатый вид, трубчатые почти ничего не весят. Для их подключения используют сеть в 50 Гц, и 220 В.

Цоколь для ламп софитовый штырьковый

Этот цоколь обозначается буквой S и обычно используется для слабого освещения таких небольших помещений, как ванная комната, или же в качестве подсветки разных зеркальных поверхностей. Рядом с буквой обычно стоит цифра 6, 7, и другие. Они обозначают диаметр корпуса лампы. Такие цоколи могут быть установлены с двух сторон одновременно. Например, в случае с лампой трубчатого вида или галогенную.

Цоколь ламповый фокусирующий

Этот тип источников освещения вида накаливания имеет сходную конструкцию с предыдущим. Однако, отличается наличием дополнительной рассеивающей функцией. Этот тип обозначается буквой P и устанавливается в светильники где важна дальность рассеивания луча. Часто их применяют в прожекторах или навигационных огнях. Имеют высокое энергопотребление и высокую мощность.

Цоколь кабельный

Иногда используется нестандартный вид цоколей. Например, такое часто практикуют в проекционных лампах. Обозначается он буквой K.

Цоколь для ламп телефонный

Они обозначаются буквой Т. Этот вид цоколей отличается узкой специализацией. Применяют их обычно в салонах автомобиля для подсветки. Они имеют малую мощность и размер.

Цоколь для ламп формы W

Как и предыдущий вариант их зачастую используют владельцы личного автотранспорта, например, как осветители для указателей поворота. Обозначаются буквой W и имеют сходную внутреннюю конструкцию. Обладают невысокой мощностью и низким потреблением электроэнергии.

Примеры и расшифровка:

• HB1 и HB2 – двухнитевые фары;
• HB3 и HB4 – однонитевые, при этом НВ3 обеспечивают только дальний свет, а HB4 – ближний;
• D1R и D1S – принадлежат к первому поколению газоразрядных ламп, объединенных с модулем зажигания;
• S – лампа прожекторной (линзовой) оптики;
• R – лампа рефлекторной (отражающей) схемы;
• D2R и D2S – газоразрядные лампы второго поколения (R – лампа для рефлекторной оптической схемы, S – для прожекторной).

Если вышеизложенное не облегчило, а лишь усложнило вашу жизнь и вы так и не поняли, как расшифровать маркировку ламп, рекомендую доверить это специалистам или же подобрать лампочку согласно руководства по эксплуатации к вашему авто. Как вариант можете просто взять неисправную лампочку и отправиться с ней в автомагазин, где вам помогут и дадут точно такую же только рабочую лампу.

Текст принадлежит: Фара Инфо.

С развитием автомобильной индустрии и постоянным обновлением модельного ряда машин появляются новые виды и типы автомобильных ламп.На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.

В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква:s — один контактd — два контактаt — три контактаq — четыре контакта

p — пять контактовТипы цоколей автомобильных ламп.

А – лампа автомобильная. АМН – лампа автомобильная миниатюрная. АС – софитная лампа автомобильная.

АКГ – кварцевая галогенная автомобильная лампа. Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой.

Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта. R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.

R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.

P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт. SV (С) – софитная лампа (с двух сторон расположен цоколь).

Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.

ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других. BAY – штифтовая лампа, в которой один из штифтов смещен по высоте. BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.

W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт. Обозначение ламп не по цоколю.

Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).

Обозначение ламп по свету свечения. Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы.

Лампы и цоколи:

— лампа Н1 цоколь P14,5s— лампа Н2 цоколь Х511— лампа H3 цоколь PK22s— лампа H4 цоколь P43t— лампа Н7 цоколь PX26d— лампа Н11 цоколь PGJ19-2— лампа H8 цоколь PGJ19-1— лампа H9 цоколь PGJ19-5— лампа H12 цоколь PZ20d— лампа H10 цоколь PY20d— лампа HB3 цоколь P20d— лампа НВ4 цоколь P22d— лампа D1S цоколь PK32d-2— лампа D1R цоколь PK32d-3— лампа D2S цоколь P32d-2— лампа D2R цоколь P32d-3— лампа PY21W цоколь BAU15s— лампа P21W цоколь BA15s— лампа P21/4W цоколь BAZ15d— лампа P21/5W цоколь BAY15s— лампа R5W цоколь BA15s— лампа R10W цоколь BA15s— лампа T4W цоколь BA9s— лампа W5W цоколь W2.1×9.5d— лампа W3W цоколь W2.1×9.5d— лампа W2.3W цоколь W2x4.6d— лампа WY2.3W цоколь W2x4.6d— лампа WY5W цоколь W2.1×9.5d— лампа H6W цоколь BAX9s— лампа H21W цоколь BAY9s— лампа C5W цоколь SV8.5-8— лампа HB1 цоколь P29t— лампа HB5 цоколь PX29t— лампа WP21W цоколь WZ2.5x16d— лампа P27W цоколь WZ2.5x16d— лампа C21W цоколь SV8.5-8— лампа W21W цоколь W3x16d— лампа W21/5W цоколь W3x16q— лампа W16W цоколь W2.1×9.5d— лампа WP21W цоколь WY2.5x16d

— лампа PY27/7w цоколь WX2.5x16q

• ledxenon.ru
• unit-car.com
• farainfo.ru
• www.drive2.ru

Виды цоколей лампочек

Теперь рассмотрим вкратце цоколи и разъёмы, которые встречаются в быту, технике, транспорте и промышленности. Эта информация поможет вам сориентироваться, когда надо будет подобрать подходящую лампочку для люстры, светильника, автомобильной фары, уличного фонаря.

E — резьбовой или цоколь Эдисона

Самый первый и стандартный цоколь для лампочки, который пришёл в массы более века тому назад. До сегодня альтернативы по надёжности, простоте, удобству и безопасности ему нет. Это цоколь лампочек для дома с маркировкой «E». Визуально отличается от всех остальных резьбовой конструкцией. В быту и промышленности используется десять типоразмеров этого вида ламп. Размером в данном виде цоколя является его диаметр, выраженный в миллиметрах. В маркировке пишется в виде числа из двух цифр.

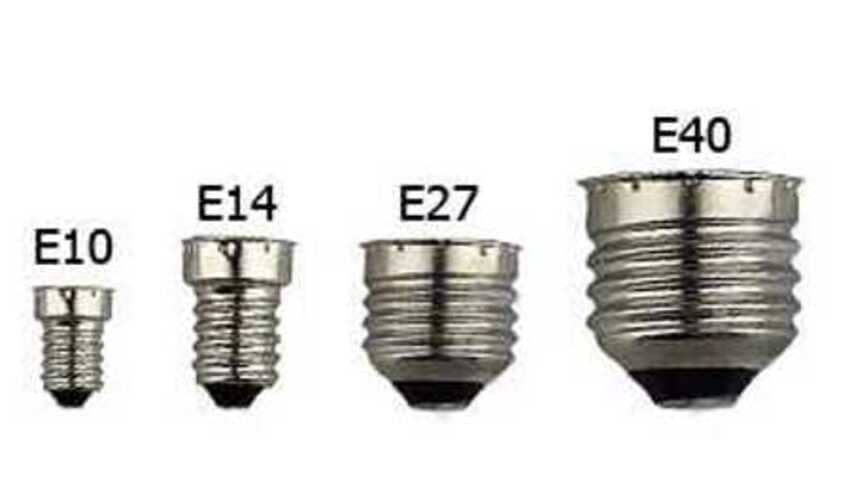

Типоразмеры цоколей Эдисона

В нашей стране наиболее распространённым типоразмером являются лампы с цоколем E27. Ими оснащаются лампы накаливания, «галогенки», «экономки», светодиодные или LED лампочки. Несколько лет назад в маломощных осветительных приборах, применяемых в быту, широко распространённым был цоколь E14. Встречается он и сейчас, но чаще в таком освещении устанавливаются лампы со штырьковым видом цоколя. Также популярны типы E4 и E11.

Светодиодная лампа с цоколем Е27

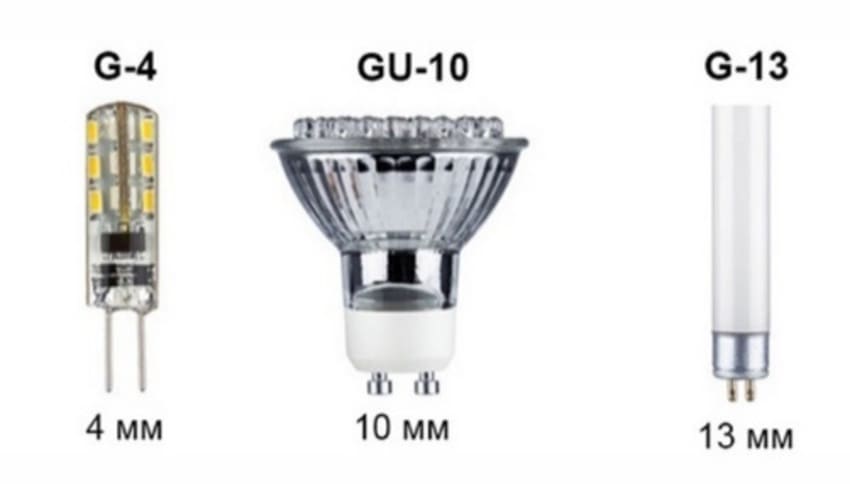

G — штыревой

Буквой G обозначаются лампы со штырьковым или штыревым цоколем. Конструктивно он представляет собой два круглых тонких штырька, под которые в патроне есть два контактных гнезда. Детали подогнаны стандартом под размер так, что крепление лампы достигается только за счёт силы трения между металлическими контактами.

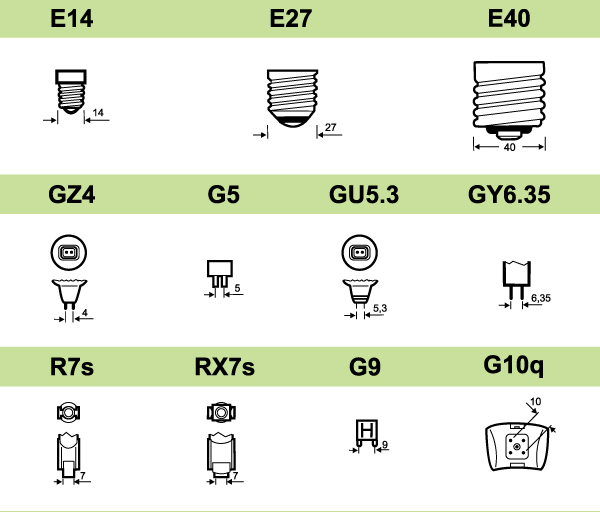

Размеры цоколей типа G

Тип F — одноштырьковый разъём

Применяется в конструкции галогеновых и люминесцентных ламп, имеющих трубчатую форму. Одноштырьковым такой цоколь называется условно, так как по факту у любой такой лампы имеется два штырька. Просто расположены они на противоположных концах стеклянной трубки. Цоколи вида F выпускаются в нескольких модификациях, различающихся формой штырьков. Обозначаются они маленькими латинскими буквами a, b и c, что указывает на цилиндрическую, рифлёную и особую форму штырька.

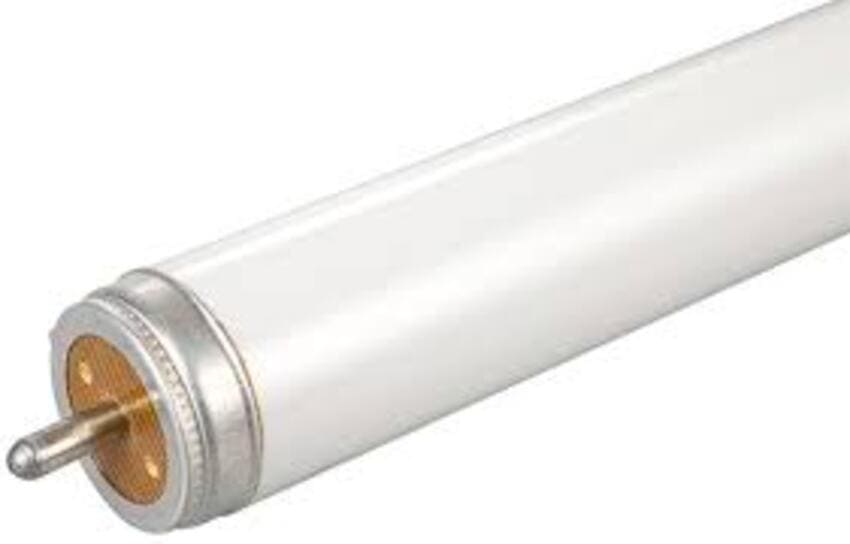

Одноштырьковый цоколь

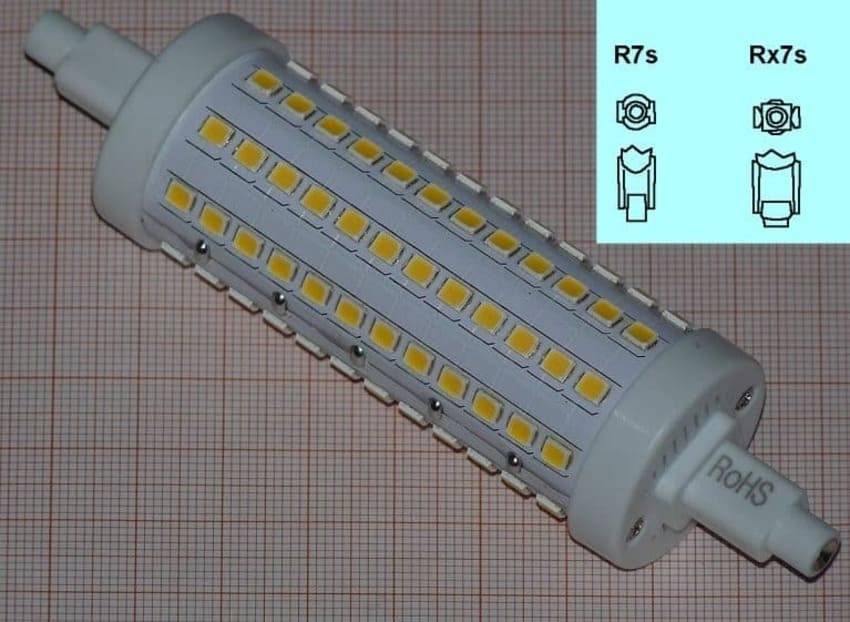

R — цоколь с утопленными контактами

Аналогичный по принципу F-разъёму, у которого вместо выступающих штырьков на торцах выполнены утопленные в пластиковый или керамический корпус контакты. Выпускается в двух вариантах, имеющих маркировки R7s и Rx7s. Диаметр разъёма у обоих цоколей составляет 7 миллиметров. Различия только в форме корпуса.

Цоколь типа R

B — штифтовый или байонетный цоколь

Конструктивно байонетный цоколь представляет собой гладкий «стаканчик» цилиндрической формы, на боку которого есть от одного до пяти штифтов. Они служат для крепления в вырезах и пазах в совместимых с ними патронах. Такие лапочки распространены в автомобильной и другой подвижной технике, где для питания освещения используется ток с низким напряжением (12 или 24 вольта). Байонетный форм-фактор отличается надёжностью там, где осветительные приборы подвержены воздействию вибрационных нагрузок.

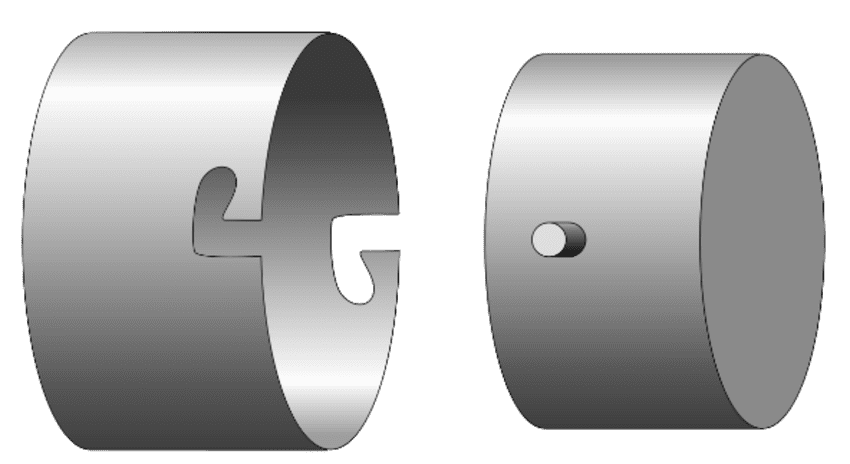

Байонетный цоколь

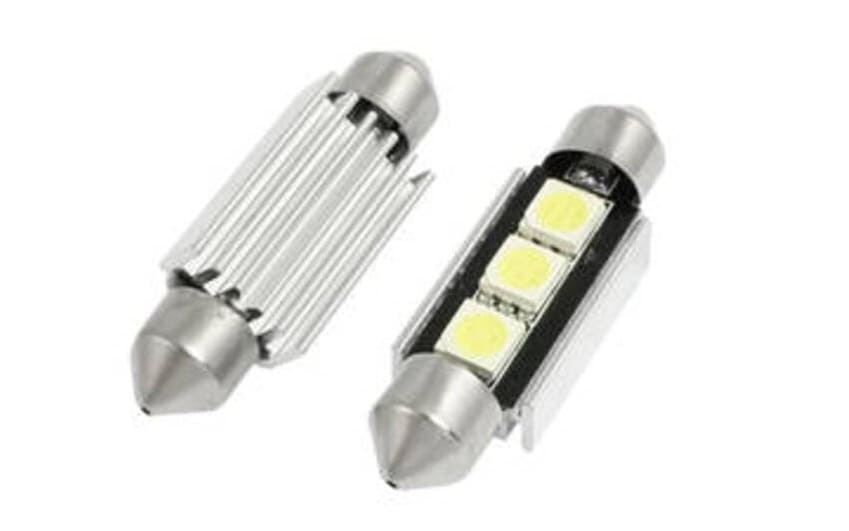

S — софитный

Визуально лампочки с софитным цоколем напоминают плавкие стеклянные предохранители, встречающиеся в бытовой технике и электронике. Типовой вариант — стеклянная колба с двумя металлическими наконечниками, которые и выполняют роль цоколя. Встречается в фоновых подсветках, узкоспециализированных приборах, а также в автомобильных светильниках. Крепятся такие лампочки в пружинящие гнёзда, изготовленные в виде изогнутых парных пластинок.

Софитный цоколь

P — фланцевый

Конструкция разработана с упором на чёткое позиционирование источника света. То есть, и цоколь, и патрон под него, выполнены таким образом, что как-то по-другому, кроме как правильно, установить лампочку не получится. Применяется P-цоколь в автомобильных фарах, прожекторах, вспышках, проекторах.

H — для галогеновых ламп

Данный формат хорошо знаком автовладельцам. Лампочки с цоколем H применяются в качестве источника ближнего и дальнего света в автомобильных фарах. Цоколь отличается широкой юбкой с фиксаторами и двумя или тремя пластинчатыми выводами, которые входят в разъёмы в патроне. Суть этой конфигурации в том, что лампу чисто физически возможно установить только так, чтобы предусмотренный внутри отражатель был направлен в нужную для правильной работы фары сторону.

Стоимость

Цена на лампочки G4 зависит в основном от марки производителя. Наиболее популярными компаниями, занимающимися выпуском светодиодных ламп, в том числе и G4, у нас в стране являются:

1. Philips. Головной офис этой фирмы находится в Нидерландах. Приобрести лампочки этого производителя можно практически в любом специализированном магазине. Стоят модели G4 марки Philips около 350-400 руб. за штуку.

2. Osram. Этот немецкий производитель поставляет на российский рынок очень качественное светодиодное оборудование. Цена на лампы с цоколем G4 такой марки колеблется в пределах 250-350 руб.

3. Foton Lighting. Головной офис этой компании расположен в Лондоне. Стоят лампы G4 этой марки порядка 300 рублей.

Достоинства

• Имеется возможность производить корпусы разного назначения.
• Небольшие размеры светильников и патрона позволяют делать люстры, бра и торшеры самых разнообразных форм.
• Отсутствие вредных элементов, таких как ртуть, которая содержится в люминесцентных или галогенных лампочках.
• Низкое потребление энергии.
• Высокий период эксплуатации (более 5000 часов).
• Высокий уровень защиты от влаги.
• Перепады напряжения не влияют на работу источников света, мерцание отсутствует.
• При повреждении или выходе из строя нескольких светодиодов светильник продолжит работать.
• Благодаря низкой температуре их можно использовать для установки подвески объектов, например для настенных украшений или картин.

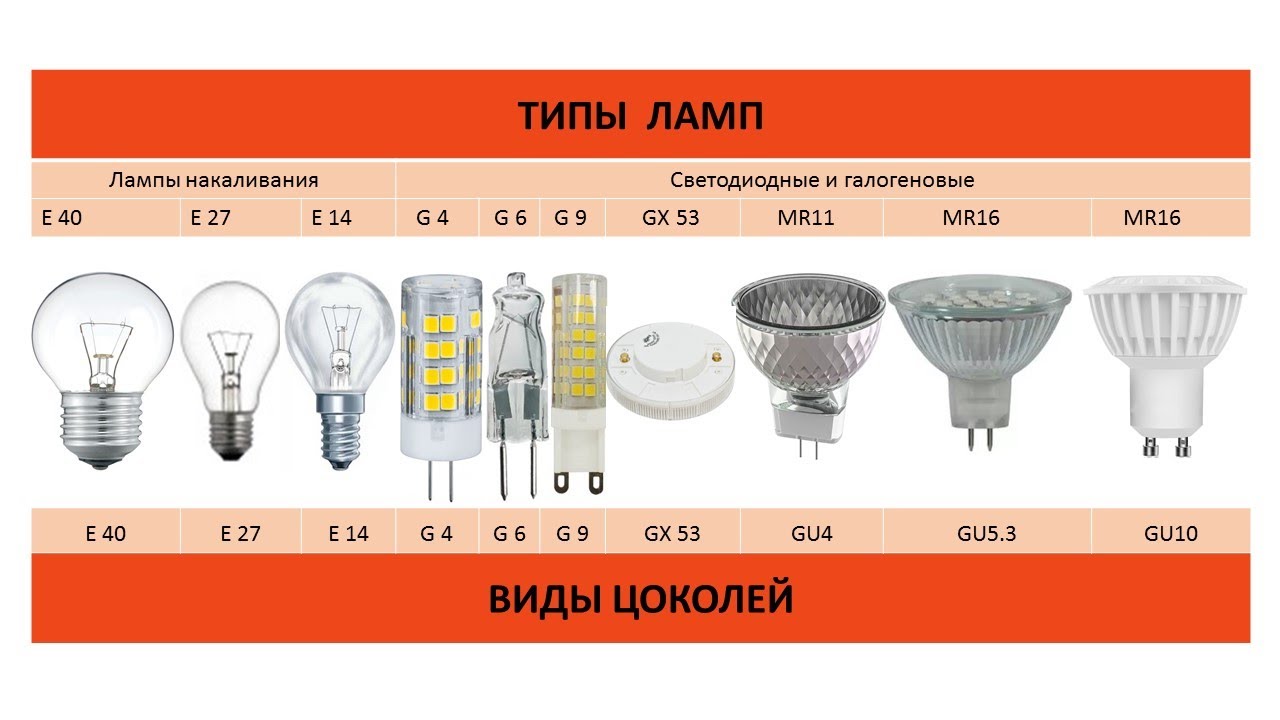

Типы цоколей ламп

Раньше при покупке лампочек домой мы не задумываясь брали лампочку Ильича и ставили её в нашу люстру, сейчас же появилось большое разнообразие светильником с патронами под различные цоколи ламп. В статье рассмотрим основные типы цоколей и как определить какая лампа нам подойдет не беря саму лампу в магазин.

Цоколь — это часть лампы, которая располагается в патроне и через которую проходит электрический ток к лампе.

Каждый тип цоколя имеет собственное обозначение, которое составляется из определенных букв и цифр:

1. Заглавная буква в начале обозначения определяет тип цоколя.

E — резьбовой цоколь Эдисона (Edison/Эдисон); G — штырьковый цоколь; B — штифтовой цоколь (байонетный); R — цоколь с утопленным контактом; S — софитный цоколь; P — фокусирующий цоколь.

• 2. Число стоящее после буквы определяет диаметр цоколя или расстояние между штырьками.
• 3. Маленькие (строчные) буквы обозначают количество штырьков, контактных пластин или гибких соединений в данном цоколе.

s — 1 контакт; d — 2 контакта; t — 3 контакта; q — 4 контакта; p — 5 контактов.

Резьбовые цоколи

Являются одними из самых первых которые появились и самыми распространенными в домашнем освещении. Буквенное обозначение получили от своего изобретателя Томаса Эдисона ((Edison). Цифры расположенные следом за буквой указывают на диаметр цоколя в мм.

Лампы с цоколем Е27 это всем хорошо известные лампочки Ильича, но на сегодняшний день используется и для светодиодных и энергосберегаюших ламп.

Штырьковые цоколи

У данного типа ламп первой буквой в обозначении стоит английская G. Для соединения с питающими проводами в патроне используются как прямые штыри, так и штырьки с утолщением на конце. Цифирное обозначение указывает на расстояние между центрами штырьков.

Читать также: Монтаж электропроводки в квартире своими руками

Дополнительное обозначение буквами U X Y Z обозначают разновидность конструкции. Лампы одной размерности, но с разными разновидностями конструкции не взаимозаменяются.

Среди данных цоколей выделяются лампы с цоколями G23 и G24. Эти лампы выпускаются с расположенными внутри стартерами.

Цоколи ламп с утолщением на штырьках GU10применяются в местах повышенной вибрации, вставляя их в патрон и проворачивая мы их фиксируем от выпадения из патрона.

Если вы встречали в магазинах необычные кольцевые лампы, то знайте, в таких используют цоколи G10q.

Намного реже, но все же встречаются в домашних светильниках цоколи с комбинацией двух или даже трех цоколей. Для обозначения данных цоколей ставят цифру, соответствующую колличеству цоколей, перед буквенным обозначением. Например 2G10, 2G11, 2G13.

Штифтовые (байонетные) цоколи

Данный вид цоколя является видоизмененным типом резьбового цоколя. Только роль резьбы выполняют штифта по бокам, за счет которых лампа фиксируется в патроне. Обозначается английской буквой В или русской Ш (В22d=2Ш22). Цифра перед буквой — количество контактов, после буквы — диаметр корпуса.

Такой тип цоколя применяется в автомобилях. За счет точного фиксирования такие лампы могут быть 2-х,3-х контактные. Например лампа с 2 спиралями ближнего-дальнего света.

Лампы с байонетным цоколем зарубежного производства не содержат цифрового префикса, а обозначаются аббревиатурой:

BC — Bayonet Cap (Байонетный цоколь) = B22d, 2Ш22;

SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, 2Ш15;

MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, 1Ш9.

Цоколь с утопленным контактом

Обозначается буквами R7s? 7 — это диаметр отверстия. Цифры после букв указывают на общую длину лампы в мм, выпускают такие лампы длиной 78, 118, 189, 254 мм. Применяются в различных кварцевых приборах и приборах с высокой интенсивностью освещения.

Читать также: Светильники на потолок

Софитный цоколь

Обозначается буквой S. Цифра после обозначает диаметр корпуса контакта. Контакты расположены с двух сторон. Применяется в салонных осветителях авто.

А также в галогеновых лампах.

Фокусирующий цоколь

Обозначается английской буквой P (Prefocus type Bases / цоколь фокусированного типа). Применяется в автомобилях, кинопроекторах, прожекторов. Цифры указывают диаметр ориентирующей части. P14.5s — одноконтактный, 14,5 мм. цоколь.

Прячем проводку в доме

Светильники на потолок

Монтаж электропроводки в квартире своими руками

Самостоятельный монтаж кабельного канала

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

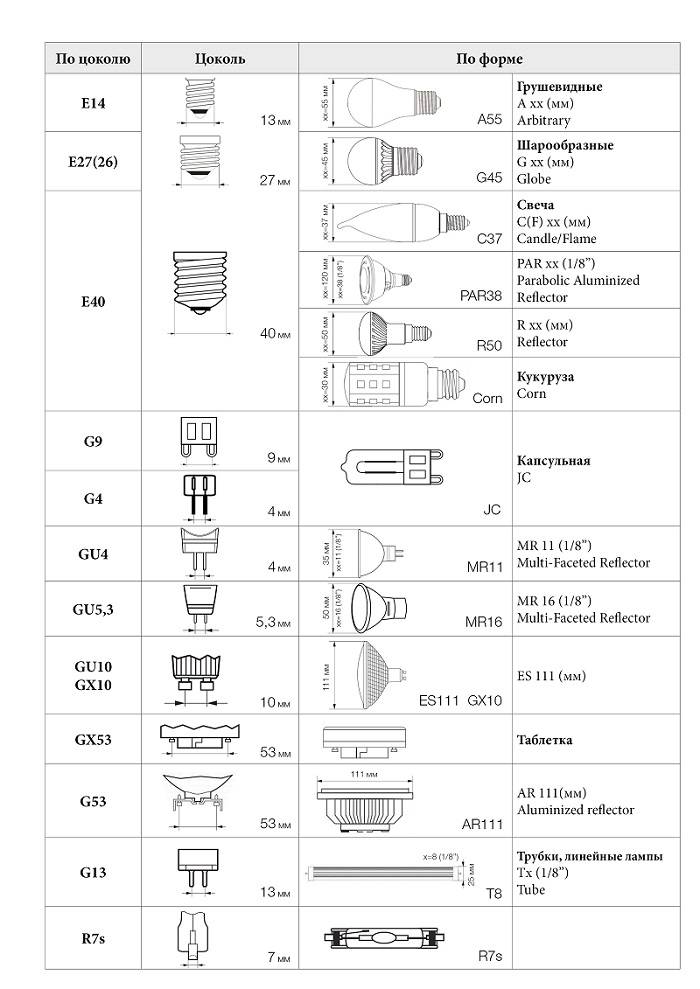

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.
3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Особенности и применение некоторых видов цоколей для ламп

Винтовой цоколь Е

Маркировка этой группы достаточно проста. Она включает в себя букву «Е» и обозначение диаметра корпуса. Для лучшей совместимости часто можно найти специальные адаптеры, которые значительно облегчают работу. Самыми популярными среди цоколей этого типа есть Е10, Е14, Е27, Е40. Этот подвид используется как для ламп накаливания, так и для энергосберегающих и светодиодных. Наибольшей популярностью пользуется классический Е27 и Е14. Самый большой тип применяется для освещения больших площадей – улиц, парков, промышленных зданий.

Штырьковый цоколь G

В конструкциях этого типа используются штырьки, и какая-либо резьба отсутствует. Они используются в маленьких галогеновых лампочках, а также светильниках встроенного и точечного типа. Самые распространенные из них – это G4 (самые компактные, предназначены для точечного освещения интерьеров), G5.3 (чаще всего встречается в потолочных светильниках), G9 (применяют в декоративном освещении под напряжением 220 В), G10 (иногда встречаются в настенных светильниках), G13 и G23 (используются в стандартных люминесцентных лампочках внутреннего освещения, однако отличаются большей осветляемой площадью, нежели лампы накаливания).

Цоколь с утопленными контактами R

Это разновидность цоколей, которые рассчитаны на высокие показатели мощности и температуры, предназначены для галогенных, трубчатых и кварцевых ламп. В маркировке указываются также цифры, обозначающие длину трубки в мм.

Штифтовой цоколь B

Эта же группа примечательна своими ассиметричными краями, которые устанавливаются в патрон по строго заданному положению, примером фокусировки света в конкретном положении, что надобно в автомобильных лампочках. Этот вариант более компактен, чем стандартный винт Эдисона и отличается ускоренным процессом замены неработающей лампы.

Софитный цоколь S

Это разновидность двусторонних цокольных конструкций, предназначенных для освещения санузлов или подсветки различных предметов (витрин, номерных знаков, зеркал). Нередко используется в сценической аппаратуре. Отличается характерным расположением контактов по обе стороны. Маркируется Sx, где х обозначает диаметр корпуса. Может фиксироваться как с двух сторон, так и с одной.

Фокусирующий цоколь P

Эта цокольная вариация изготавливается с использованием сборной линзы для направления потока света. Они служат для навигационных огней, кинопроекторов или прожекторов. При маркировке указывается диаметр фланца, который фокусирует свет, либо произвольной части корпуса.

Телефонный цоколь Т

Это редко встречаемые конструкции как правило осуществляют мелкую подсветку оборудования, на клавиатуре компьютера или в пультах управления. Выводы установлены на внешнем основании, ширину которого обозначают маркировочные цифры.

Нечасто встречающаяся разновидность, которая зачастую применяется в проекционном оборудовании.

Бесцокольный тип W

Самый элементарный подвид, где проволочные контакты выводятся наружу сквозь стеклянную колбу, толщину которой с одним токовым выводом и указывают в маркировке. Дальше ставят множительный знак ширину основания в миллиметрах. Их примеры можно встретить в гирляндах и в качестве указателей поворота.

Типы цоколей ламп освещения

Цоколь – это соединение, являющееся неотъемлемой частью большинства электрических осветительных приборов. Основные функции цоколя:

• фиксация лампочки в патроне;
• передача электрического тока из электрической сети к лампочке;
• герметичная защита ламповой колбы от воздействий со стороны окружающей среды.

Существует целый ряд разновидностей ламповых цоколей:

• резьбовой, или цоколь Эдисона, обозначаемый при маркировке латинской буквой E;
• штырьковый (G);
• штифтовой (B);
• с утопленными контактами ;
• фокусирующий (P);
• софитный (S);
• кабельный (К);
• телефонный (Т).

Многообразие форм и размеров цоколей

Встречаются также бесцокольные виды ламп, у которых контакт с патроном (либо с питающим кабелем непосредственно) реализуется посредством токовых выводов.

Совместно с буквенной маркировкой цоколей применяется и цифровая, обозначающая размерные характеристики. В частности, для резьбовых цоколей цифрами обозначают их диаметры, а для штырьковых – расстояние между контактами. Иными словами, если чем и отличаются цоколи Е14 и Е27, то только своими размерами.

В бытовых осветительных приборах широкое применение нашли резьбовые и штырьковые разновидности, которые мы и рассмотрим ниже более подробно.

Резьбовые цоколи

Размерный ряд резьбовых цоколей представлен модификациями с диаметром от 5 до 40 миллиметров, то есть производятся лампочки с маркировками Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40.

• Цоколь E40 чаще всего встречается в качестве элемента ртутных люминесцентных ламп, а также некоторых ламп накаливания при освещении просторных помещений, а также при организации уличного освещения.
• По поводу цоколя E27 можно сказать, что это такое исполнение соединительного элемента осветительных приборов, которое применяется для бытового освещения наиболее часто. Это стандартный цоколь лампы. Привычная всем «лампочка Ильича» также имеет резьбовой элемент Е27.
• Тип цоколя E14 зачастую именуют миньоном. Его обычно встраивают в грибовидные лампы, а также лампы для имитации свечей.

Светодиодная лампа с цоколем Е27

Штырьковые цоколи

Светотехнические изделия со штырьковыми цоколями различаются между собой расстоянием между контактными штырьками. Если последних в конструкции более 2 штук, то акцент при маркировке таких ламп делается на диаметр окружности держателя.

Помимо этого, в обозначении штырьковых конструкции могут присутствовать и другие буквы: U, X, Y, Z, – которыми обозначается модификация лампочки.

• Исполнение G4 встречается в ряде галогенных источников искусственного освещения, в частности декоративного, подключаемых к электрическим сетям напряжением 12 или 24 вольта. Они предназначены для организации местного освещения, в том числе и посредством светодиодов.
• Держатель, маркируемый GU5.3, используется в лампах, являющихся частью системы точечного освещения, а также применяемых для подсветки различных ниш и витрин. Он встречается в конструкциикак светодиодных, так и галогенных ламп, применимых как в 12-вольтных и 24-вольтных сетях, так и в домашней сети напряжением 220 вольт.
• Штырьки в конструкции под кодовым названием GU10 имеют уплощения на своих торцевых частях. Данная особенность обеспечивает более прочный и надежный контакт лампочки с патроном. Источники освещения, снабженные такими контактами, запитываются от сети напряжением 220 В.
• Цоколь GU6.35 сходен по исполнению со своим собратом GU5.3. Внешнее отличие заключается только в расстоянии между контактами, но сфера применения GU6.35 при этом уже – такие лампы подключаются только к сети, напряжение в которой составляет 220 вольт.
• Контакты цокольной конструкции G9 исполнены в виде вытянутых петель, расстояние между которыми составляет 9 миллиметров. Применим такой цоколь для различных видов ламп: галогенные, светодиодные и люминесцентные.
• Держатель G13 используется в светодиодных, а также энергосберегающих (люминесцентных) лампах, выполненных в форме цилиндра.
• Исполнение G23 отличается от вышеперечисленных наличием пластикового выступа, габариты которого в несколько раз превышают размеры контактов. Монтаж такого источника света производится при помощи его установки в специальное гнездо.
• Цокольные конструкции типа G53 являются частью мощных осветительных приборов, предназначенных для просторных помещений – торговых залов, ресторанов, галерей и т.п. Модификация GX53 имеет форму штырьков, аналогичную устройству контактов цоколя GU10, т.е. уплощенную на торцах.
