Конструкция штангенциркуля
Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

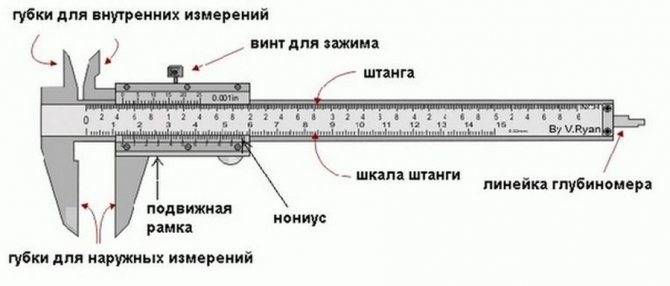

- Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На нее нанесена шкала.
- Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
- Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
- Винт стопорный или зажимный. Он требуется для фиксации планки.
- Глубиномер. Тонкая выдвигающаяся планка, при помощи ее измеряется глубина. Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.
Конструкция штангенциркуля
Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.
https://youtube.com/watch?v=82yPc4p9wfs
Устройство и применение штангенциркулей
Наиболее популярными областями применения штангенциркуля является строительство, ремонт машин и оборудования, обработка металлических и деревянных изделий. Сфера применения фактически не имеет ограничений – он может быть использован для определения размеров с точностью 0,1 или 0,05 мм (в зависимости от типа инструмента) в любой сфере деятельности – и в быту, и в аэрокосмической отрасли. Возможности применения ограниченны лишь размером шкалы и требованиями точности (до 0,01 мм для электронных штангенциркулей).

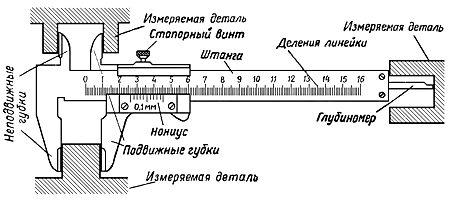

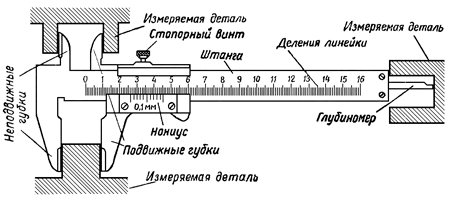

Устройство штангенциркуля достаточно простое. Основным элементом является неподвижная штанга со шкалой и губками для наружных и внутренних размеров, к которой крепятся подвижные и фиксирующие элементы.
- Передвижная рамка;
- Подвижные губки для определения внутреннего размера;
- Подвижные губки для определения наружного размера;
- Шкала нониуса;
- Штанга глубиномера;
- Винт для крепления рамки.
В отдельных моделях возможно наличие подвижной шкалы в верхней части с дюймовой системой измерения.

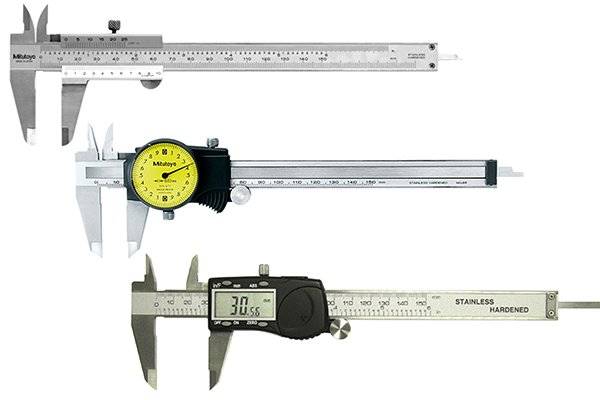

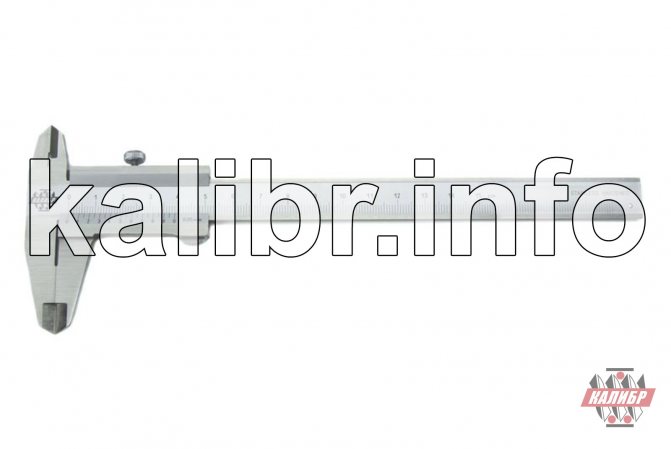

Механические модели
Они отличаются тем, что все замеры производятся ручным перемещением элементов и визуальным определением показаний по измерительной разметке.
В зависимости от конструкции изделия шкала может иметь различную длину (см. таблицу выше) и, соответственно допустимый диапазон измерения. Эти цифры не совпадают. Так, если длина разметки штанги инструмента составляет 14,5 см (цифровые обозначения могут быть проставлены не полностью, что видно на фото), то замерить с его помощью можно деталь или отверстие с шириной/диаметром/глубиной до 13…13,3 см.
Точность измерений определяется разметкой нониуса – до десятых или сотых долей миллиметра. Эта же цифра указывается на самом приборе в виде вот такой маркировки.
Каждый производитель, особенно зарубежный, может давать свою маркировку, поэтому при покупке изделия лучше уточнять у продавца, где именно эта маркировка проставлена и что она означает.
При работе с изделиями, производимыми в странах, где принята дюймовая система измерений (английская), может быть более удобен штангенциркуль с дюймовой разметкой нониуса в дополнение к миллиметровой.
Обратите внимание: в этом случае дюймовая разметка есть не только на нониусе, но и на штанге, а точность замеров указана отдельно для обеих систем измерения
Электронные (цифровые) штангенциркули
В этих устройствах перемещение губок по штанге также выполняется вручную, но совмещение шкал и выдача замеров производится автоматически, с помощью отслеживания перемещения нониуса по магнитным меткам.
От частоты расположения меток и точности отслеживания зависит точность замеров.

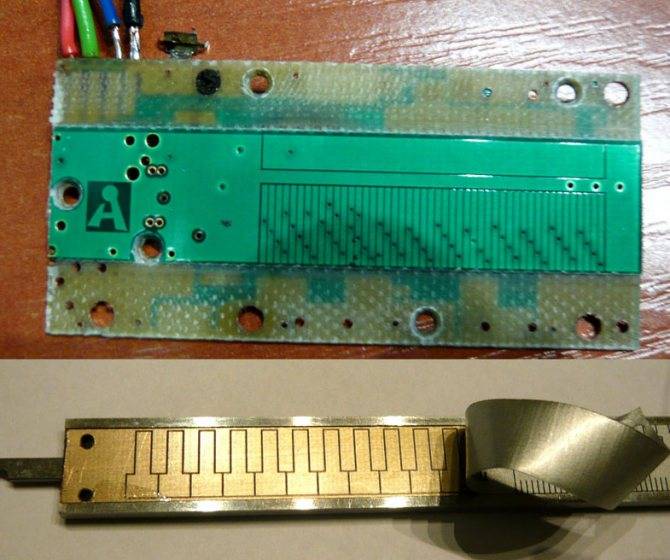

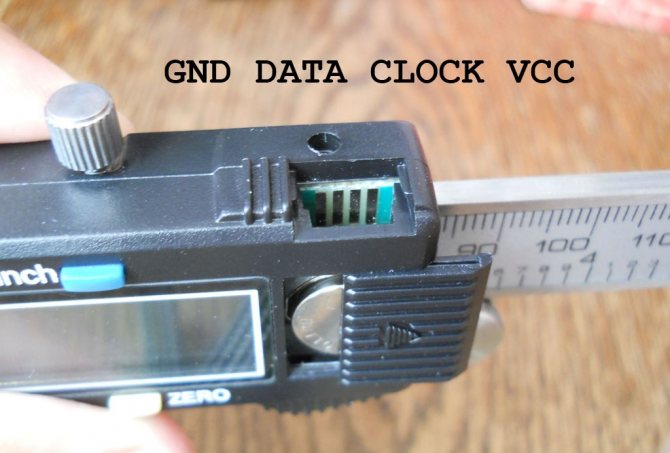

Вот так может выглядеть «внутренность» цифрового штангенциркуля.

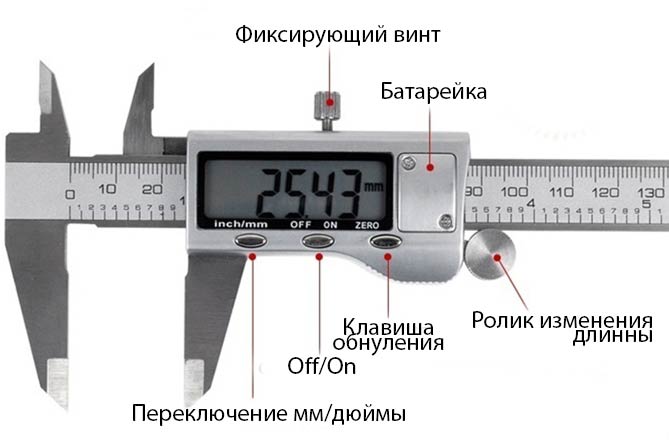

Вот так выглядит вблизи основная часть электронного устройства.
Здесь тоже, как Вы видите, есть переключение с метрической системы измерений на дюймовую.
Стоит отметить, что при работе с такой моделью удобнее смотреть именно на показания на дисплее, отследить должным образом положение бегунка относительно разметки штанги труднее, чем в механическом устройстве.
Разметочные штангенциркули

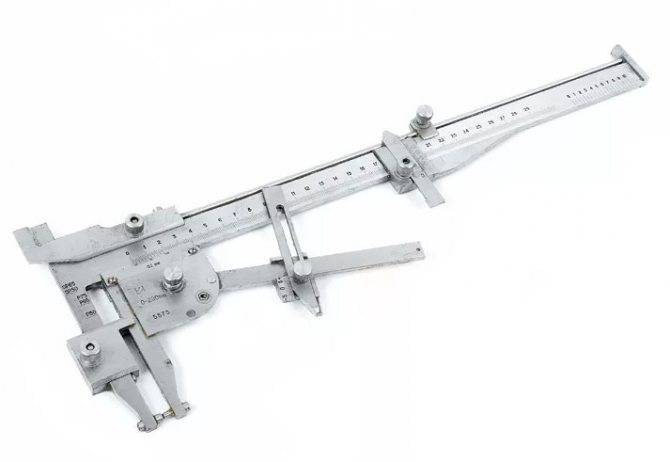

Их стоит выделить в отдельную группу, поскольку с помощью этого инструмента можно не только замерить необходимый элемент изделия, но и перенести размер на другую деталь. Их особенностью является жесткая фиксация элементов инструментов относительно друг друга после выполнения замера – только в этом случае можно разметить деталь с необходимой точностью.
На этом фото представлена модель ШЦРТИ 200 — 0,1 с иглами. Напомним, что буква «Т» в маркировке означает изготовление губок или, в данном случае, игл, из твердого сплава.

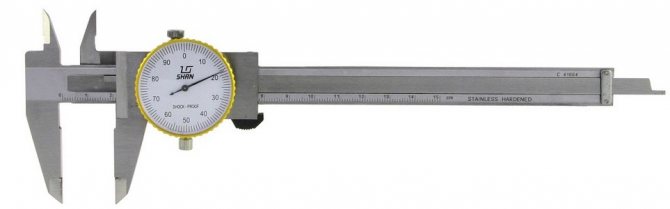

Модель ШЦКТ-I- 150 — 0,02 с круговым нониусом, применяется в основном для замеров, но и для разметки также.

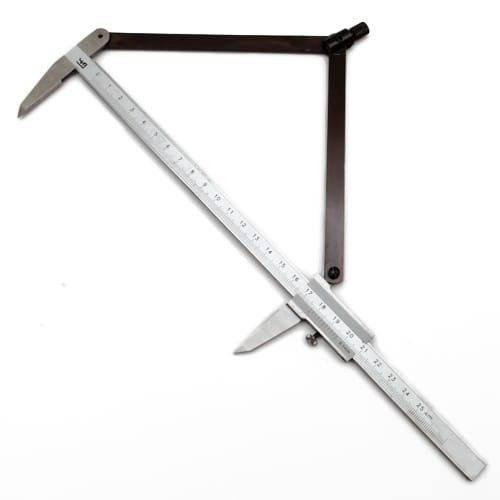

Модель ШЦР 150 — 0,1 с циркульной системой разведения губок.

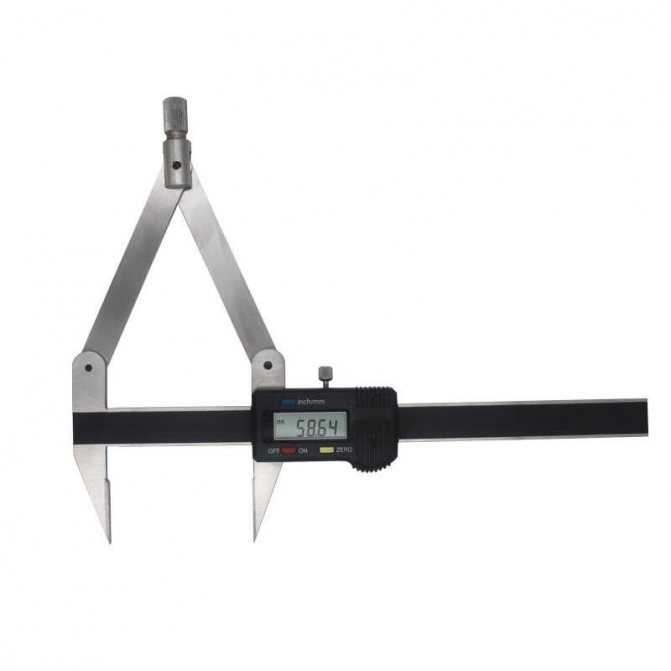

Цифровой инструмент ШЦЦРТ 300 — 0,01 с циркульным разведением губок и точностью до сотых долей миллиметра.
Разметка

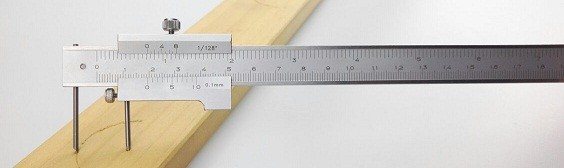

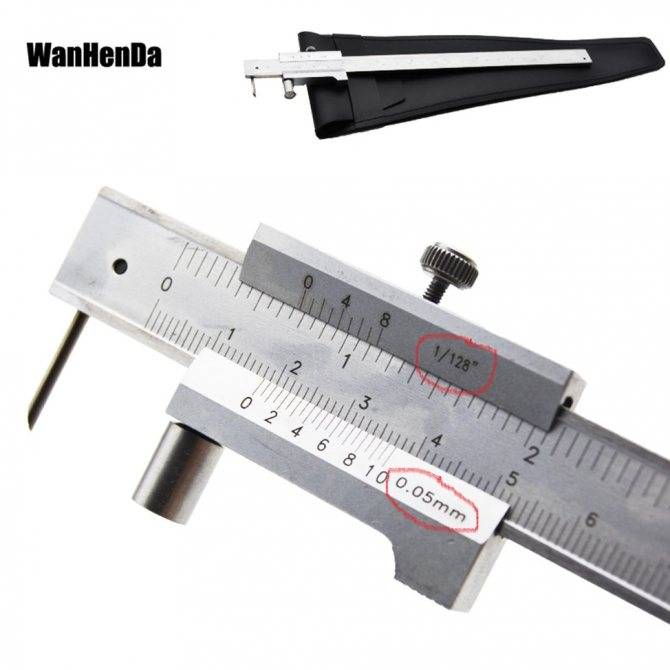

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.
Читать также: Выбор лазерного уровня для дома
Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.
Устройство и применение штангенциркулей
Наиболее популярными областями применения штангенциркуля является строительство, ремонт машин и оборудования, обработка металлических и деревянных изделий. Сфера применения фактически не имеет ограничений – он может быть использован для определения размеров с точностью 0,1 или 0,05 мм (в зависимости от типа инструмента) в любой сфере деятельности – и в быту, и в аэрокосмической отрасли. Возможности применения ограниченны лишь размером шкалы и требованиями точности (до 0,01 мм для электронных штангенциркулей).
Устройство штангенциркуля достаточно простое. Основным элементом является неподвижная штанга со шкалой и губками для наружных и внутренних размеров, к которой крепятся подвижные и фиксирующие элементы.
- Передвижная рамка;
- Подвижные губки для определения внутреннего размера;
- Подвижные губки для определения наружного размера;
- Шкала нониуса;
- Штанга глубиномера;
- Винт для крепления рамки.
В отдельных моделях возможно наличие подвижной шкалы в верхней части с дюймовой системой измерения.

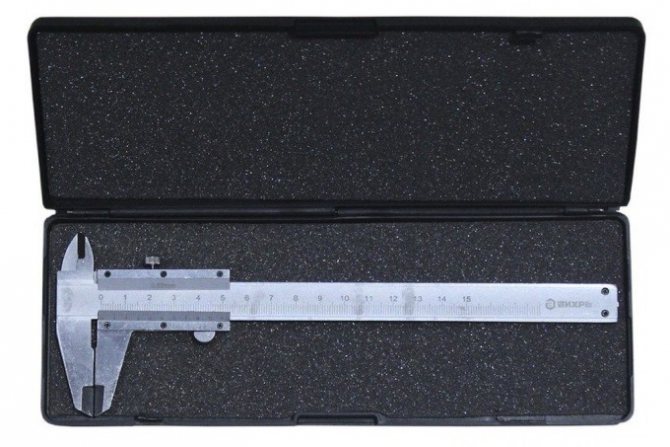

Как правильно хранить инструмент
Чтобы продлить срок эксплуатации штангенциркуля, его необходимо правильно хранить. Для этого следует использовать специальный футляр. Рекомендуется периодически мягкой тряпочкой протирать поверхность устройства, чтобы убрать загрязнение. При частом применении ему не нужно дополнительных защитных мер. Если же пользоваться им редко, то нужно обрабатывать его машинным маслом. Необходимо избегать воздействия влаги и солнечных лучей и механических повреждений – ударов, царапин и др.
Штангенциркуль – инструмент, который часто требуется профессиональным мастерам и любителям. Если необходимо часто производить измерения, то потребуется приобрести такое устройство. Выбирая нужную модель, пользователю следует руководствоваться особенностями работы, учитывая особенности конструкции и стоимость таких инструментов.
Штангенциркули электронные тип ШЦЦ-I
Электронные штангенциркули используется для определения внешних, внутренних размеров, а так же глубины отверстий и уступов. Этот тип штангенциркулей снабжен цифровой шкалой отсчета, позволяющей быстро снимать показания, уменьшая вероятность субъективной ошибки. Шкала выполнена на основе жидкокристаллического индикатора.
Кроме традиционного применения на производстве, электронные штангенциркули часто используются в метрологических службах и ОТК. ШЦЦ-1 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41093-09. Диапазон измерений инструмента от 0 до 300мм в зависимости от модели. При необходимости может быть выдано свидетельство о поверке.
Основные характеристики электронных штангелей приведены в таблице:
Параметры | ШЦЦI-125 | ШЦЦI-150 | ШЦКI-150 | ШЦЦI-200 | ШЦЦI-250 | ШЦЦI-300 |
A, мм | 16,5 | 16,5 | 17,5 | 20 | 20,5 | 20,5 |
B, мм | 40 | 40 | 40 | 50 | 60 | 60 |
C, мм | 16 | 16 | 15,5 | 16 | 17 | 17 |
Диапазон измерений, мм | 0-125 | 0-150 | 0-150 | 0-200 | 0-250 | 0-300 |
Значение отсчета, мм | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
Погрешность, +-мм | 0,03 | 0,03 | 0,03 | 0,03 | 0,04 | 0,04 |
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 |
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 | 0,041 +0,02 |
Расстояние между губками для измерения внутренних поверхностей, мм | 10 +0,02 | 10 +0,02 | 10 +0,02 | 10 +0,02 | 10 +0,03 | 10 +0,03 |
Погрешность при измерении глубины, мм | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
Кол-во шт. в упаковке | 40 | 50 | 50 | 40 | 30 | 25 |
Вес упаковки, кг | 14 | 18 | 18 | 17 | 18 | 17 |
Габариты упаковки, см | 50x27x30 | 50x27x33 | 51x27x30 | 60x34x30 | 45x42x35 | 45x42x35 |

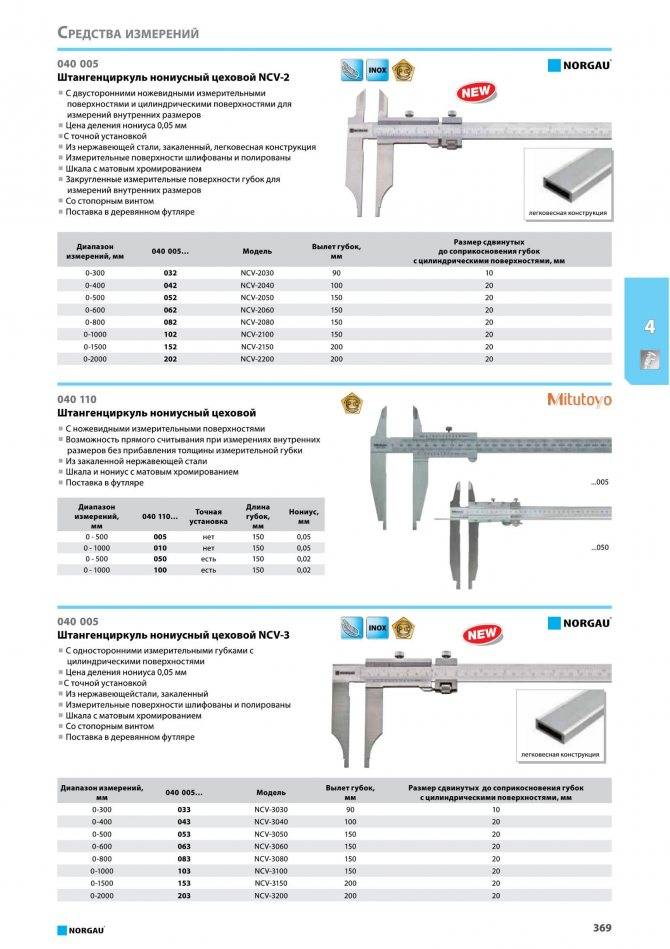

Штангенциркуль ШЦ с отсчетом по нониусу ГОСТ 166-89, ТУ 26.51.33-001-04567838-2018
Тип ШЦ-I – с двусторонним расположением губок, для измерения наружных и внутренних размеров и для разметки. Штангенциркули ШЦ-I снабжены глубиномером для измерения глубин и уступов.
Тип ШЦ-II – с двусторонним расположением губок, для измерения наружных и внутренних размеров и для разметки.
Тип ШЦ-III – с односторонним расположением губок, для измерения наружных и внутренних размеров.
Обозначение штангенциркуля 2-го типа c диапазоном измерения 0-250, цена деления 0,05 при заказе: ШЦ-II-250-0,05
Технические характеристики:
Модификация штангенциркуля | Диапазон измерений наружных размеров, мм | Значение отсчета по нониусу, мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, (g) мм |
ШЦ-I-125 | от 0 до 125 | 0,02; 0,05; 0,1 | – |
ШЦ-I-135 | от 0 до 135 | 0,02; 0,05; 0,1 | – |
ШЦ-I-150 | от 0 до 150 | 0,02; 0,05; 0,1 | – |
ШЦ-I-160 | от 0 до 160 | 0,02; 0,05; 0,1 | – |
ШЦ-I-200 | от 0 до 200 | 0,02; 0,05; 0,1 | – |
ШЦ-I-250 | от 0 до 250 | 0,02; 0,05; 0,1 | – |
ШЦ-I-300 | от 0 до 300 | 0,02; 0,05; 0,1 | – |
ШЦ-II-160 | от 0 до 160 | 0,02; 0,05; 0,1 | 10 |
ШЦ-II-200 | от 0 до 200 | 0,02; 0,05; 0,1 | 10 |
ШЦ-II-250 | от 0 до 250 | 0,02; 0,05; 0,1 | 10 |
ШЦ-II-300 | от 0 до 300 | 0,02; 0,05; 0,1 | 10 |
ШЦ-II-400 | от 0 до 400 | 0,02; 0,05; 0,1 | 10; 20 |
ШЦ-II-500 | от 0 до 500 | 0,02; 0,05; 0,1 | 10; 20 |
ШЦ-II-600 | от 0 до 600 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-II-800 | от 0 до 800 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-II-1000 | от 0 до 1000 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-II-1250 | от 0 до 1250 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-II-1500 | от 0 до 1500 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-II-1600 | от 0 до 1600 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-II-2000 | от 0 до 2000 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-II-2500 | от 0 до 2500 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-II-3000 | от 0 до 3000 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-II-3500 | от 0 до 3500 | 0,02; 0,05; 0,1 | 20; 30; 40 |
ШЦ-II-4000 | от 0 до 4000 | 0,02; 0,05; 0,1 | 20; 30; 40 |
ШЦ-II-5000 | от 0 до 5000 | 0,02; 0,05; 0,1 | 20; 30; 40 |
ШЦ-II-630(250) | от 250 до 630 | 0,02; 0,05; 0,1 | 10; 20 |
ШЦ-II-800(250) | от 250 до 800 | 0,02; 0,05; 0,1 | 10; 20 |
ШЦ-II-1000(320) | от 320 до 1000 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-II-1250(500) | от 500 до 1250 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-II-1600(500) | от 500 до 1600 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-II-2000(800) | от 800 до 2000 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-III-160 | от 0 до 160 | 0,02; 0,05; 0,1 | 10 |
ШЦ-III-200 | от 0 до 200 | 0,02; 0,05; 0,1 | 10 |
ШЦ-III-250 | от 0 до 250 | 0,02; 0,05; 0,1 | 10 |
ШЦ-III-300 | от 0 до 300 | 0,02; 0,05; 0,1 | 10 |
ШЦ-III-400 | от 0 до 400 | 0,02; 0,05; 0,1 | 10; 20 |
ШЦ-III-500 | от 0 до 500 | 0,02; 0,05; 0,1 | 10; 20 |
ШЦ-III-600 | от 0 до 600 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-III-800 | от 0 до 800 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-III-1000 | от 0 до 1000 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-III-1250 | от 0 до 1250 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-III-1500 | от 0 до 1500 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-III-1600 | от 0 до 1600 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-III-2000 | от 0 до 2000 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-III-2500 | от 0 до 2500 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-III-3000 | от 0 до 3000 | 0,02; 0,05; 0,1 | 20; 30 |
ШЦ-III-3500 | от 0 до 3500 | 0,02; 0,05; 0,1 | 20; 30; 40 |
ШЦ-III-4000 | от 0 до 4000 | 0,02; 0,05; 0,1 | 20; 30; 40 |
ШЦ-III-5000 | от 0 до 5000 | 0,02; 0,05; 0,1 | 20; 30; 40 |
ШЦ-III-630(250) | от 250 до 630 | 0,02; 0,05; 0,1 | 10; 20 |
ШЦ-III-800(250) | от 250 до 800 | 0,02; 0,05; 0,1 | 10; 20 |
ШЦ-III-1000(320) | от 320 до 1000 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-III-1250(500) | от 500 до 1250 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-III-1600(500) | от 500 до 1600 | 0,02; 0,05; 0,1 | 10; 20; 30 |
ШЦ-III-2000(800) | от 800 до 2000 | 0,02; 0,05; 0,1 | 10; 20; 30 |
Устройство, характеристики и свойства

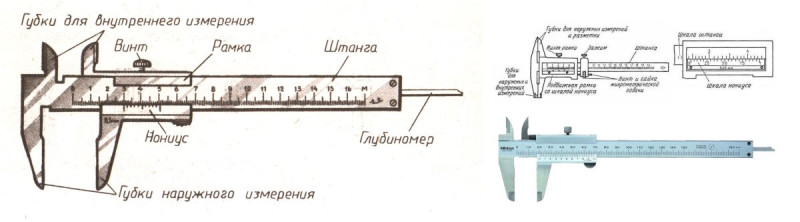

Чтобы понять принцип работы инструмента, рассмотрим основные элементы универсального устройства, совмещающего в своей конструкции измерители внутренних и внешних длин и глубиномер. Такой инструмент состоит из следующих частей:
- Штанга — как правило, на ней расположена основная шкала деления в сантиметрах, миллиметрах, а, в некоторых случаях, в дюймах. Длина штанги определяет сферу применения и возможности инструмента. Для бытового использования хватит небольшого штангенциркуля в 20-25 см, а строителям не обойтись без более габаритных устройств. Некоторые специализированные приборы достигают длины 4000 мм;
- Подвижная рамка — она крепится к штанге при помощи пружинного механизма. Именно по отклонению рамки находят длину или диаметр изделий. Помимо прочего, на рамку наносится нониусная шкала, отвечающая за точность прибора до сотых или десятых частей;
- Губки для наружных измерений. Одна из губок чаще всего является частью штанги, представляя неподвижный элемент конструкции. Вторая вместе с рамкой во время измерений отклоняется от нулевого значения по основной шкале;
- Губки для внутренних измерений. Одна из губок также неподвижна, вторая прикреплена к штанге;
- Зажимной винт — его функция заключается в фиксировании измерительного момента для удобства нахождения необходимой величины;
- Выдвижной стержень для измерения глубины — он находится на нижней части устройства, в процессе замера его выдвигают на необходимый уровень. Глубину определяют по тому же принципу, что и диаметр.
Устройство штангенциркуля, рассмотренное выше, относится не только к механическим моделям, но и к стрелочным, и электронным. Они обладают аналогичным принципом работы, несмотря на разницу в механизме.
Материал
Инструмент изготавливается из нержавеющей стали, отличающейся прочностью, износостойкостью и долговечностью. При правильном использовании с соблюдением всех норм эксплуатации штанген прослужит не одно десятилетие.
Помимо нержавеющей стали популярность набирают многокомпонентные материалы. Одним из таких композитов является смесь углеводородного волокна и полимерных смол.
В продаже можно встретить пластиковые модели, которые обычно значительно дешевле металлических. Однако по своим свойствам они уступают более качественным приборам.
Размеры
Размеры штангенциркуля зависят от сферы его применения. Измерительный диапазон штанги — до 4 м. Вес прибора зависит от материала и размеров. Он может колеблеться от нескольких сотен грамм до 9-10 кг.
ГОСТ
Производство и проверка штангелей осуществляется по нормам ГОСТа:
- 166-89 – стандарт, регламентирующий технические условия для штангелей до 2000 мм;
- 8.113-85 – стандарт, упорядочивающий общий ход проверки и обслуживания инструмента..
Точность
Точность инструмента зависит от цены деления нониусной шкалы
Одни приборы способны определить размер детали с точностью до десятых миллиметров, другие — до сотых.
Чтобы понять важность точности штангена, представим, что данным инструментом необходимо определить размеры сверл. Прибором со шкалой 0,1 мм получится найти только сверла 6,7 и 6,8 мм
Сверло же 6,75 мм способен найти лишь инструмент с нониусной шкалой 0,01 мм.
Поверка
Для самостоятельной диагностики прибора следует свести до упора губки для наружных измерений. В таком положении нулевые показатели линейной и нониусной шкалы должны полностью совпадать.
Маркировка
Чаще всего можно встретить следующие маркировки этих приборов:
- ШЦ-I — универсальный прибор для замеров диаметров и глубин;
- ШЦК — инструмент со стрелочным механизмом;
- ШЦТ-I — прибор для наружных измерений длин и глубины;
- ШЦ-II — штанген для измерений длин и нанесения разметки;
- ШЦЦ — электронная модель.
Специальные штангенциркули
Яркие примеры специализированных моделей:
Разметочный
С остро заточенными твердосплавными губками и специальным циркульным механизмом.
Кроме проведения измерений, позволяет отрисовывать дуги прямо губками на твердом материале.
Разметочный штангенциркуль аналогичен вариантам без циркульного механизма с губками, в основе которых лежат твердые сплавы.
Цена – от 2,5 тыс. рублей.
Для тормозных дисков (ШЦЦД)

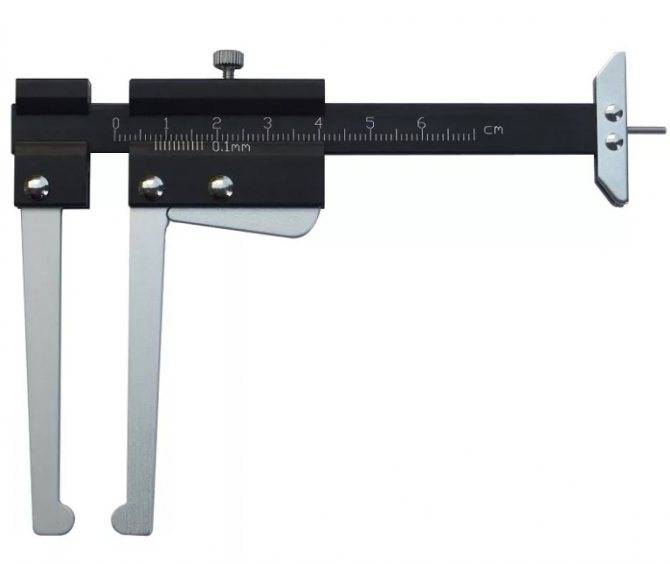

Конструкция с односторонними удлиненными губками для наружных измерений, имеющими на рабочей поверхности зубья для повышения точности замеров.
Существуют варианты, позволяющие определять толщину тормозных дисков авто и мотоциклов без необходимости демонтажа колеса.
Стоимость самых простых моделей – около 1 тыс. рублей.
Путевой
Для замера параметров рельсового полотна.
Цена – от 20 тыс. рублей.
К аналогам штангенциркуля относятся следующие измерительные инструменты:

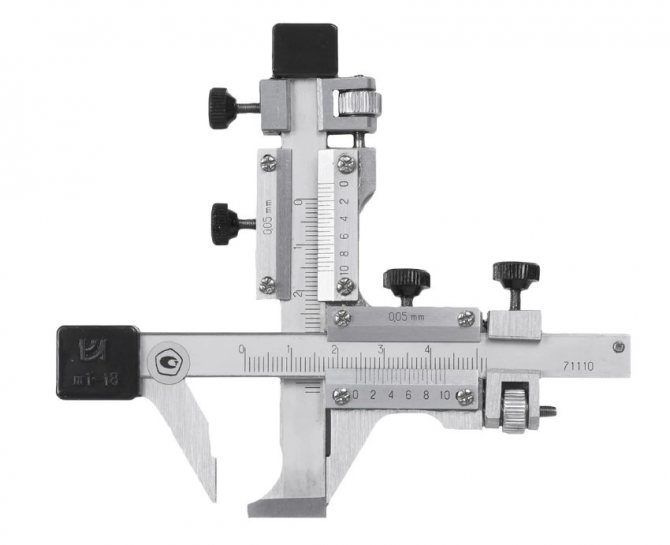

Инструмент, предназначенный для измерения зубьев реек и шестерен с точностью 0,02 мм.

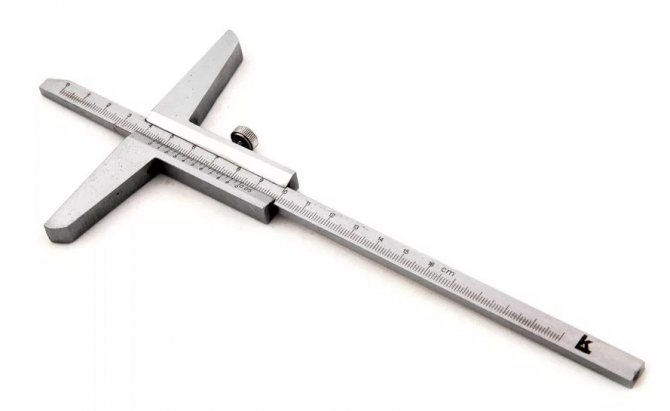

Инструмент, предназначенный для измерения глубин, высот глухих отверстий, выступов, пазов, канавок.

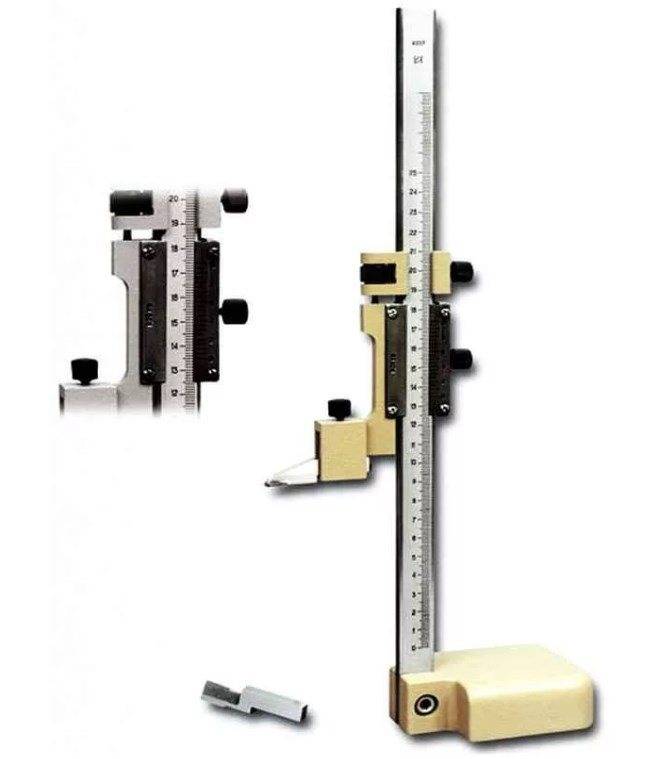

Штангенрейсмас
Инструмент, позволяющий без специализированных навыков выполнять измерения высот и производить вертикальную разметку деталей с точностью до 0,05 мм.
Другое название – штангенрейсмус.
Какой фирмы лучше выбрать
Одной из самых важных характеристик прибора, на которую стоит обращать внимание при покупке, выступает его точность. В том случае, если замеры будут произведены не верно, изготовленные детали не подойдут к предмету, для которого они были предназначены
Именно по этой причине важно выбирать инструмент, изготовленный проверенным производителем
Эксперты утверждают, что таковыми являются следующие компании:
Именно по этой причине важно выбирать инструмент, изготовленный проверенным производителем. Эксперты утверждают, что таковыми являются следующие компании:
- Norgau. Эта российская компания считается одним из лучших производителей инструментов, которые используются для осуществления высокоточных измерений. Norgau выпускает свою продукцию уже более 20 лет. При этом представленная компания известна не только на территории Российской Федерации. Она имеет несколько дочерних предприятий в европейских странах, что позволяет воспринимать ее, как надежного производителя.
- Matrix. Этот производитель получил известность благодаря своей десятилетней истории и большому ассортименту инструментов (более 3000 позиций). Matrix готова предложить потребителю не только измерительные, но и слесарные, режущие, столярные инструменты, а также приборы, которые могут понадобиться при выполнении строительных, отделочных работ и ремонта автомобилей.
- Shan. Эта компания неоднократно получала международные знаки качества. Несмотря на то, что ее история началась только в 2013 году, она успела зарекомендовать себя, как надежный производитель разнообразных измерительных приборов.
- Griff. Компания Griff зарекомендовала себя, как ответственный и надежный производитель строительного, абразивного, измерительного и другого оборудования. Она порадует потребителей широким ассортиментом, который насчитывает около 1000 позиций и высоким качеством произведенной продукции.
- Staver. Эта компания широко известна производством качественных электроинструментов, которые могут понадобиться при выполнении работ по ремонту, строительству, отделки помещений и измерения тех или иных деталей. При этом, Staver готов предложить потребителю продукцию, качество которой подтверждено не только российскими, но и международными сертификатами.
- Зубр. Эта компания занимается производством не только измерительных инструментов, но и арматуры, хозяйственных товаров, строительных инструментов и комплектующих для сантехники.
- Topex. Измерительные и строительные инструменты, изготовленные польской компанией Topex имеют огромную популярность на территории Европейских стран. Она была основана в 1990 году и успела завоевать не только европейские рынки, но и получить известность в странах СНГ.
Устройство и применение штангенциркулей
Наиболее популярными областями применения штангенциркуля является строительство, ремонт машин и оборудования, обработка металлических и деревянных изделий. Сфера применения фактически не имеет ограничений – он может быть использован для определения размеров с точностью 0,1 или 0,05 мм (в зависимости от типа инструмента) в любой сфере деятельности – и в быту, и в аэрокосмической отрасли. Возможности применения ограниченны лишь размером шкалы и требованиями точности (до 0,01 мм для электронных штангенциркулей).
Устройство штангенциркуля достаточно простое. Основным элементом является неподвижная штанга со шкалой и губками для наружных и внутренних размеров, к которой крепятся подвижные и фиксирующие элементы.
- Передвижная рамка;
- Подвижные губки для определения внутреннего размера;
- Подвижные губки для определения наружного размера;
- Шкала нониуса;
- Штанга глубиномера;
- Винт для крепления рамки.
В отдельных моделях возможно наличие подвижной шкалы в верхней части с дюймовой системой измерения.
Механические модели
Они отличаются тем, что все замеры производятся ручным перемещением элементов и визуальным определением показаний по измерительной разметке.
В зависимости от конструкции изделия шкала может иметь различную длину (см. таблицу выше) и, соответственно допустимый диапазон измерения. Эти цифры не совпадают. Так, если длина разметки штанги инструмента составляет 14,5 см (цифровые обозначения могут быть проставлены не полностью, что видно на фото), то замерить с его помощью можно деталь или отверстие с шириной/диаметром/глубиной до 13…13,3 см.
Точность измерений определяется разметкой нониуса – до десятых или сотых долей миллиметра. Эта же цифра указывается на самом приборе в виде вот такой маркировки.
Каждый производитель, особенно зарубежный, может давать свою маркировку, поэтому при покупке изделия лучше уточнять у продавца, где именно эта маркировка проставлена и что она означает.
При работе с изделиями, производимыми в странах, где принята дюймовая система измерений (английская), может быть более удобен штангенциркуль с дюймовой разметкой нониуса в дополнение к миллиметровой.
Обратите внимание: в этом случае дюймовая разметка есть не только на нониусе, но и на штанге, а точность замеров указана отдельно для обеих систем измерения
Электронные (цифровые) штангенциркули
В этих устройствах перемещение губок по штанге также выполняется вручную, но совмещение шкал и выдача замеров производится автоматически, с помощью отслеживания перемещения нониуса по магнитным меткам.
От частоты расположения меток и точности отслеживания зависит точность замеров.
Вот так может выглядеть «внутренность» цифрового штангенциркуля.

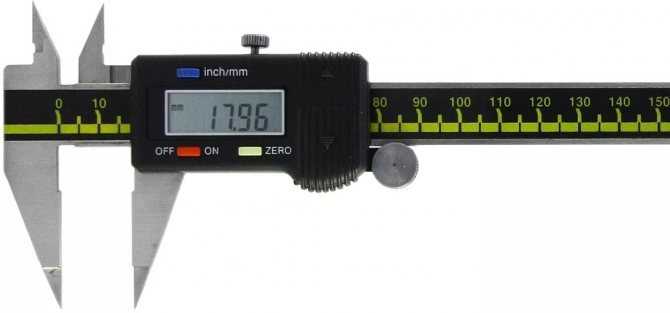

Вот так выглядит вблизи основная часть электронного устройства.
Здесь тоже, как Вы видите, есть переключение с метрической системы измерений на дюймовую.
Стоит отметить, что при работе с такой моделью удобнее смотреть именно на показания на дисплее, отследить должным образом положение бегунка относительно разметки штанги труднее, чем в механическом устройстве.
Разметочные штангенциркули
Их стоит выделить в отдельную группу, поскольку с помощью этого инструмента можно не только замерить необходимый элемент изделия, но и перенести размер на другую деталь. Их особенностью является жесткая фиксация элементов инструментов относительно друг друга после выполнения замера – только в этом случае можно разметить деталь с необходимой точностью.
На этом фото представлена модель ШЦРТИ 200 — 0,1 с иглами. Напомним, что буква «Т» в маркировке означает изготовление губок или, в данном случае, игл, из твердого сплава.
Модель ШЦКТ-I- 150 — 0,02 с круговым нониусом, применяется в основном для замеров, но и для разметки также.
Модель ШЦР 150 — 0,1 с циркульной системой разведения губок.
Цифровой инструмент ШЦЦРТ 300 — 0,01 с циркульным разведением губок и точностью до сотых долей миллиметра.
Штангенциркули с круговой шкалой тип ШЦК-I
Штангенциркуль типа ШЦК-1 Снабжен стрелочной круговой шкалой для снятия показаний. Данный тип инструмента предназначен для измерения внешних, внутренних размеров, а так же глубины отверстия и уступов. Стрелочная шкала позволяет значительно уменьшить вероятность ошибки при снятии показаний.
Основное применение — на производстве, при проведении токарно-фрезерных и слесарных работ, а так же в быту. Стрелочным штангенциркулям посвящен ГОСТ 166-89, номер инструмента в Госреестре средств измерений №41093-09.
Погрешность измерений по основной шкале для штангенциркулей 1 класса точности составляет 0,004мм. При необходимости инструмент может быть поверен.
Основные технические характеристики ШЦК-1 приведены в таблице:
Параметры | ШЦКI-150 0.01 | ШЦКI-150 0.02 |
A, мм | 17,5 | 17,5 |
B, мм | 40 | 40 |
C, мм | 15,5 | 15,5 |
Диапазон измерений, мм | 0-150 | 0-150 |
Значение отсчета, мм | 0,01 | 0,02 |
Погрешность, +-мм | 0,03 | 0,03 |
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм | 0,004 | 0,004 |
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм | 0,04 | 0,04 |
Расстояние между губками для измерения внутренних поверхностей, мм | 10 +0,02 | 10 +0,02 |
Погрешность при измерении глубины, мм | 0,05 | 0,05 |
Кол-во шт в упаковке | 50 | 50 |
Вес упаковки, кг | 18 | 18 |
Штангенциркули можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

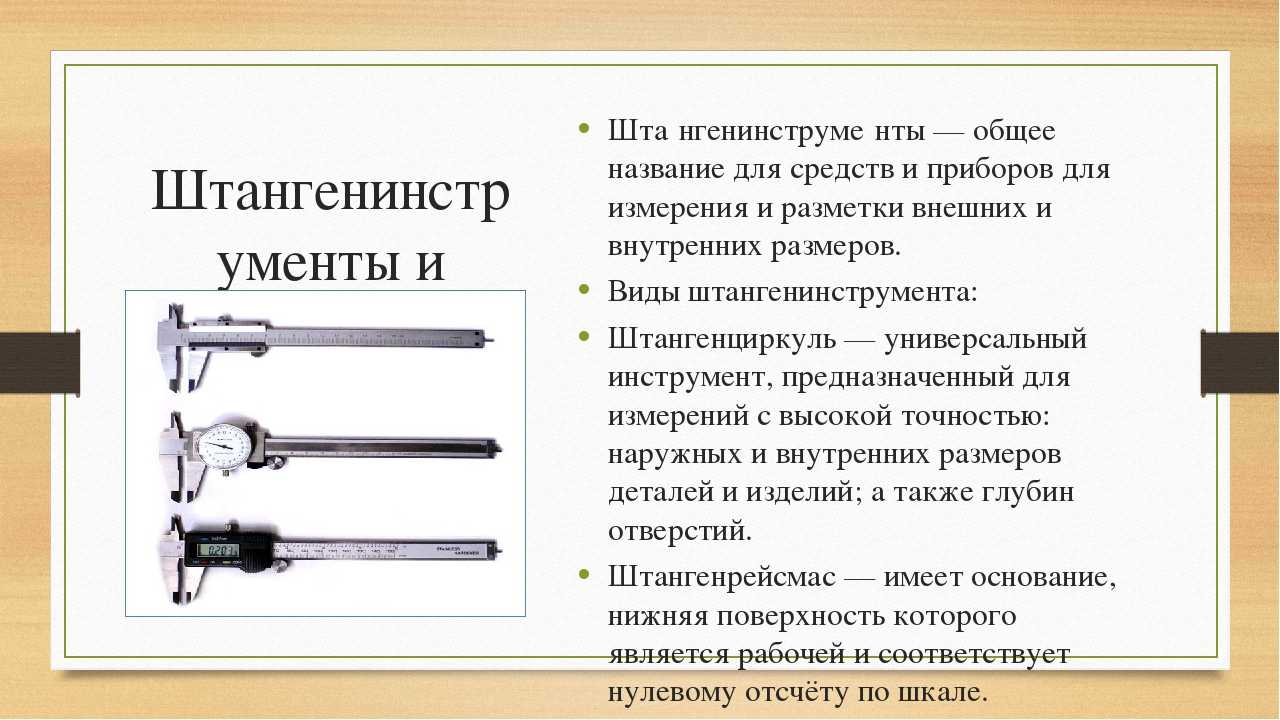

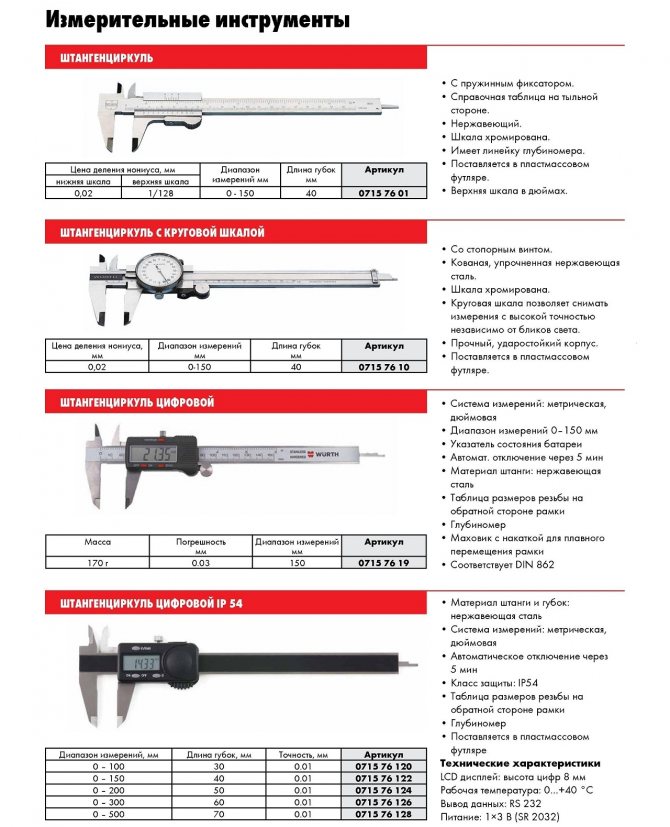

Виды штангенциркулей
Существуют три основных типа таких устройств. Использование их для определённого вида работы обусловлено её особенностями.
- Штангенциркули нониусные или аналоговые. Измерения производятся по нониусной шкале. Эти механические инструменты простые и недорогие. Они наиболее распространены.
- Штангенциркули циферблатные или стрелочные. Для измерения на них вместо шкалы имеется циферблат, который показывает результаты, и не требует проведения вычислений. Стоимость их выше, чем аналоговых моделей. Пользоваться ими несложно.

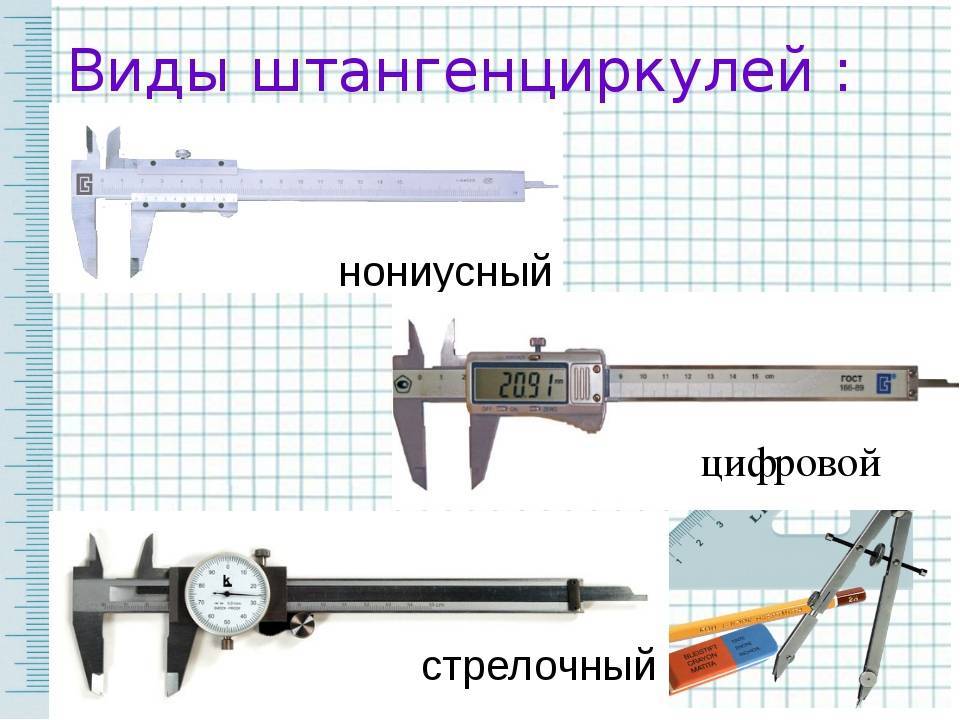

- Штангенциркули цифровые или электронные. Это устройства, на которых имеются жидкокристаллические цифровые дисплеи с аккумуляторными батареями. Применение таких приборов позволяет получить наиболее точные результаты. Они показывают данные как в миллиметрах, так и в дюймах.
Все разновидности штангенциркулей имеют свои обозначения в зависимости от особенностей применения.
- ШтангенциркульШЦ-1. Им измеряются детали, их внешние и внутренние размеры с помощью двух пар губок. Им так же можно пользоваться при измерении размеров отверстия, используя глубиномер.
- ШЦ-1С. Такие устройства оснащены стрелочными головками, благодаря чему процесс измерения упрощён.
- ШЦК. Конструкции, имеющие круговую шкалу с пружинным механизмом. Пользоваться им можно для измерений, когда не требуется идеальная точность.
- ШЦТ-I. Устройства, оснащённые губками с твердосплавным покрытием для предупреждения истирания поверхности. Устойчивы к износу, пользоваться ими можно долгое время.
- ШЦ-II. Помимо губок такие устройства имеют также механизм для подачи рамки. Благодаря этому можно наносить разметку.
- ШЦ- III. Этот прибор имеет крупные размеры. Губки на нём односторонние. Для измерения глубины непригоден.
- ШЦЦ. Устройство с цифровой шкалой, с которой снимаются показания.
Каждый тип штангенциркуля изготавливается соответственно действующему в настоящее время ГОСТу 166-89 и имеет соответствующую маркировку.
Измерение внутренних поверхностей
Если нужно произвести измерение диаметра отверстия, то наружные губки должны быть установлены на нуле. Их надо вставить в отверстие, которое требуется измерить. Держать штангенциркуль при этом необходимо ровно. Далее губки нужно до упора развести, так, чтобы они плотно прижались к внутренним стенкам детали. Зафиксировать их положение, пользуясь стопорным винтом. Затем снимаются показания и производятся необходимые вычисления, если использовался нониусный штангенциркуль.
Определение глубины
Чтобы провести замер глубины отверстия, потребуется переместить рамку и выдвинуть глубиномер. Затем вставить его до упора в отверстие, чтобы конец коснулся дна. Он должен быть расположен точно перпендикулярно поверхности измеряемой детали. Прижать к стенке. Штангу переместить в торец также до упора. С помощью стопорного винта зафиксировать положение, и вывести устройство.
Замер резьбовых соединений
Штангенциркулем можно пользоваться для замера резьбовых соединительных деталей – винтов, болтов и др. Показатели диаметров резьбы определяются по выступам. С этой целью измеряемый винт или болт следует установить вертикально и зажать губками. После этого возможно определять нужные показатели.
Если требуется замерить шаг резьбы, пользуясь штангенциркулем, это производится в следующей последовательности. Сначала измеряются высота стержня и внешний диаметр детали. А затем подсчитывается число витков резьбы. Разделив длину стержня на количество витков можно получить показатель шага резьбы.
