Какие виды ФБС блоков для фундамента частного дома : Размеры по ГОСТу

Виды ФБС блоков для фундамента

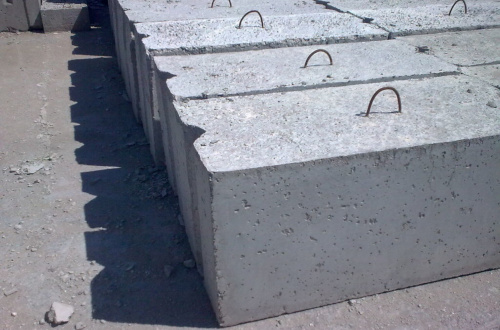

Что такое ФБС?

Аббревиатура ФБС не обозначает ничего секретного, она содержит лишь пояснение того, для чего предназначен «фундаментный блок стеновой». Получают такие внушительные кирпичи формованием тяжелого бетона, в который размещают укрепляющую арматуру из стали. Размер и структура элементов позволяют хорошо распределить нагрузку от строения на выложенное такими блоками основание. Считается, что такой фундамент прочнее и надежнее, чем отлитый бетоном монолит.

ФБС могут быть нескольких видов (колонные, ленточные, массивные и т.д.), но все они производятся одинаково и подвергаются тщательной проверке, поэтому при покупке убедитесь в легальности производителя. Единственное существенное отличие в производственном процессе, которое встречается на заводах, это режим сушки. Как любой бетон, такой блок должен доводиться до заданной прочности определенное количество времени. При нормальных условиях это займет 28 дней, но ведь не всегда есть время ждать такой срок.

Существует выход, при котором прочность набирается быстрее, это принудительная сушка, так называемая пропарка. Только в правильно оборудованном производстве может быть налажен процесс пропарки, отвечающий всем требованиям ГОСТа. В любом другом случае бетон не только не обретет нужной прочности, но и наполнится механическими напряженностями и покроется трещинами. Надежность такого фундамента будет весьма сомнительной, так что выбирайте завод-изготовитель правильно.

Технические характеристики и особенности

Пустотелые фундаментные блоки из тяжелого бетона наиболее востребованный вариант. Они производятся из цемента, песка, щебня и воды. Такой раствор обеспечивает прочностные характеристики изделий. Для изготовления используется бетон не ниже марки М200. Каркас железобетонной конструкции выполняется из горячекатаной стали марок А-I и А-III.

Продукция изготавливается методом вибропрессования. Отливка происходит в специальной форме. В заводских условиях это гарантирует соблюдение установленных геометрических параметров. После уплотнения вибрационными приспособлениями состав пропаривают. Процедура позволяет добиться быстрого набора прочности. Выверенная технология позволяет получать надежный материал, выдерживающий несущие и динамические нагрузки в процессе эксплуатации.

Особенностью силикатного бетона является отсутствие в составе цемента. Блоки изготавливаются автоклавным способом из извести и кварцевого песка. Их отличает однородная структура и меньшая стоимость. Тяжелый силикатный бетон обеспечивает необходимую прочность, морозостойкость, звукоизоляционные характеристики. Изделия на силикатной основе редко применяют в частном строительстве.

Изготовление ПББ

Керамзитобетонные блоки благодаря добавлению в состав пористых наполнителей (шлака, обожженной глины) и пластификаторов лучше удерживают тепло. Основания зданий получаются с низким коэффициентом теплопроводности. Также конструкция легче изделий из тяжелого бетона. Недостатком материала является повышенное влагопоглощение. Такой тип блоков не рекомендуется при строительстве фундаментов на участках с близким залеганием грунтовых вод.

При выборе материала учитываются климатические условия в регионе и геологические особенности участка. Проектировщики предлагают тип бетонных блоков, подходящий по характеристикам к условиям эксплуатации. Имеющиеся в изделиях пустоты при возведении стен неотапливаемых построек или подсобных помещений закладываются утеплителем.

Поверхность блоков имеет различную степень обработки:

лицевая – предназначена для покраски и отделки;
нелицевая – расположена на участках вне зоны видимости.

Преимущества пустотелых блоков:

Прямоугольная геометрическая форма пустотелых блоков для фундамента позволяет получить четкий дизайн подвальных стен и цоколя.
Изделия рассчитаны на долгий срок службы порядка 50-100 лет. Они выдерживают многократные циклы замораживания и оттаивания, устойчивы к сейсмической активности.
Стройматериал пожаробезопасен, выдерживает действие открытого огня и высокой температуры.
Блочные конструкции обеспечивают хорошую шумоизоляцию.

Скорость возведения ленточного или столбчатого фундамента значительно выше, чем при работе с кирпичом или применении заливки монолитной ленты. Возведение сборной конструкции не требует ожидания застывания бетонного раствора в течение месяца.

Как правильно подобрать размеры ФБС блоков для строительства

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.

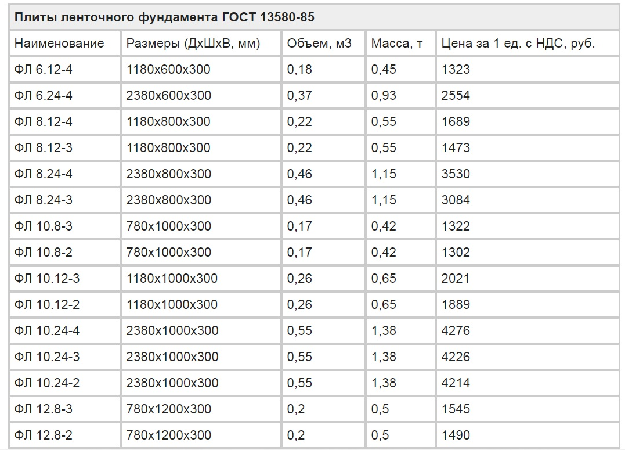

ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

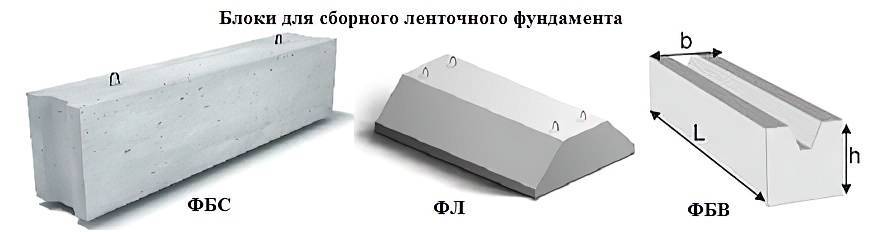

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

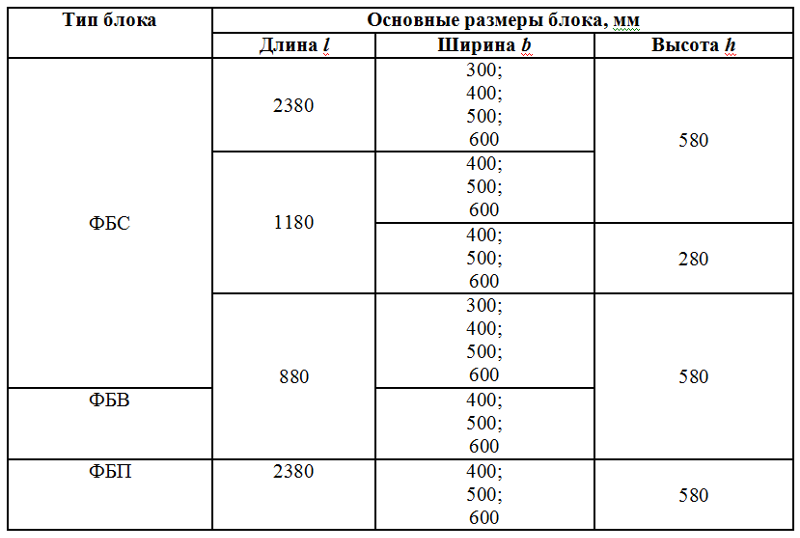

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

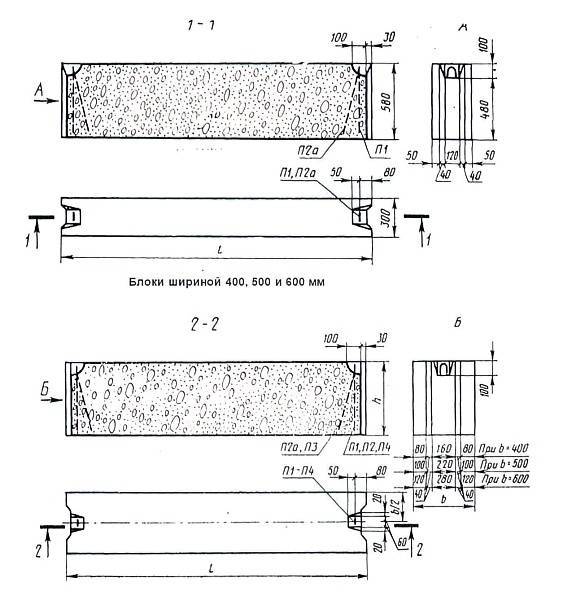

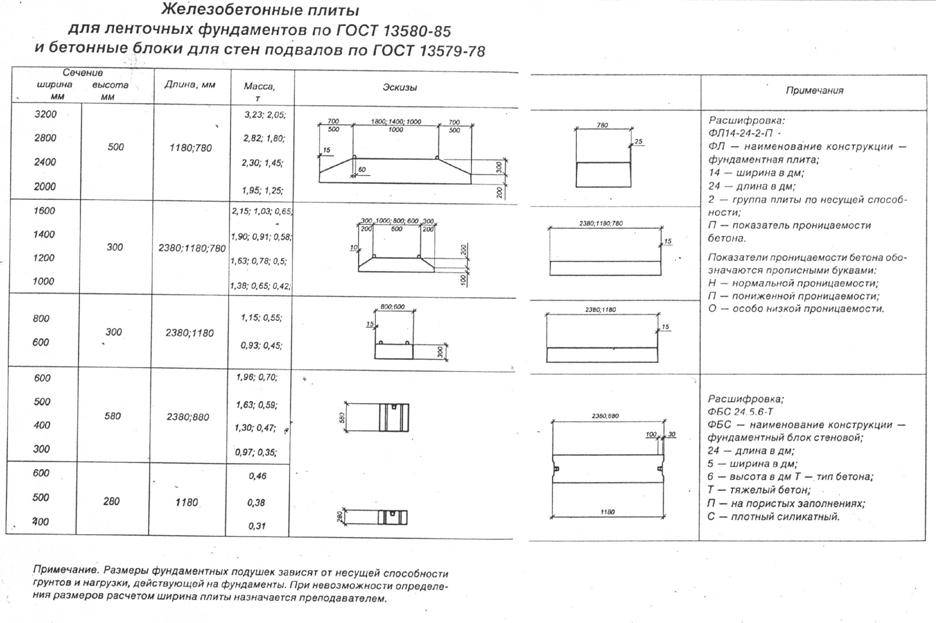

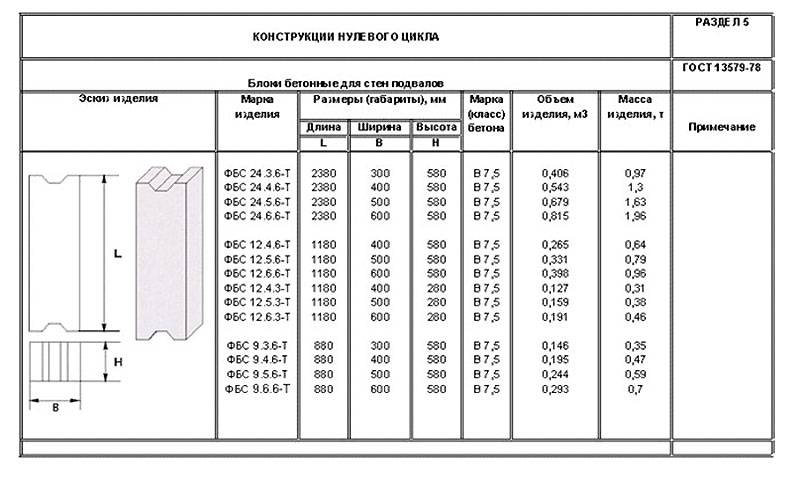

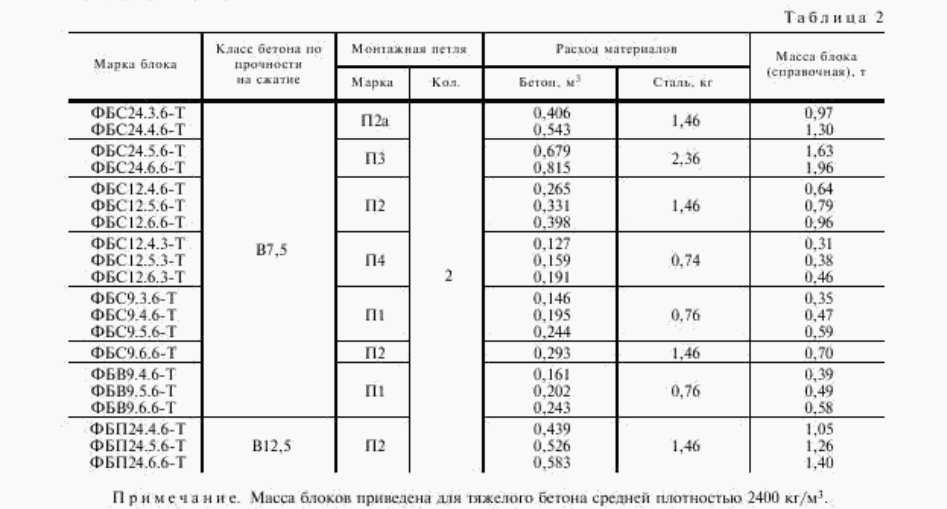

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

первая — длина (9, 12,24);
вторая (через тире или точку) — ширина (3,4,5,6);
третья — высота (3,6);

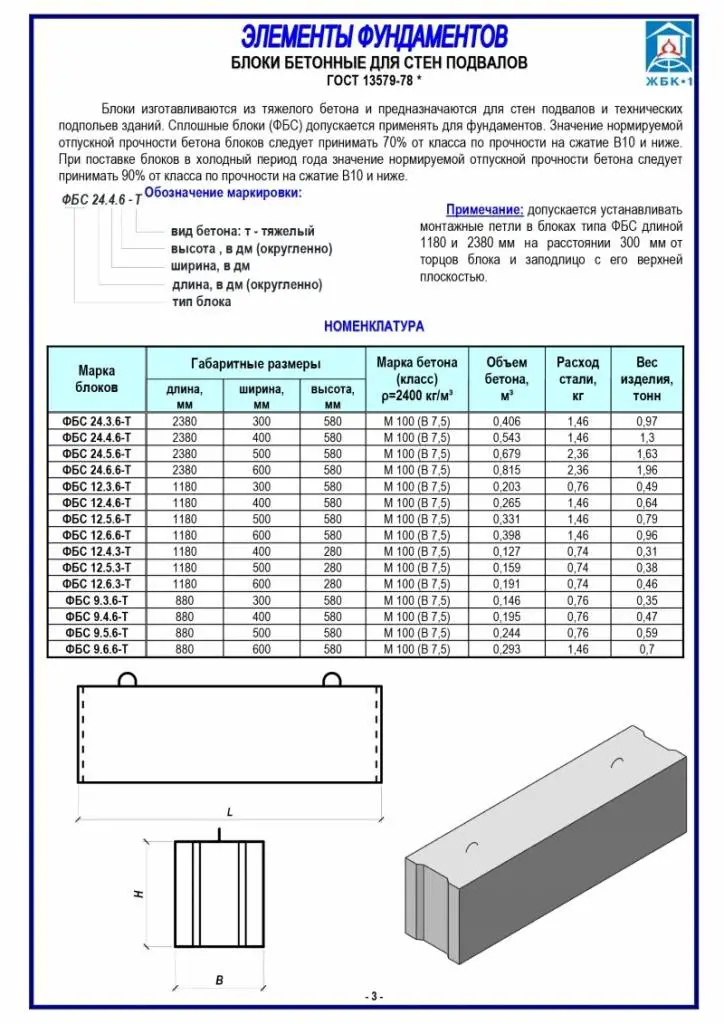

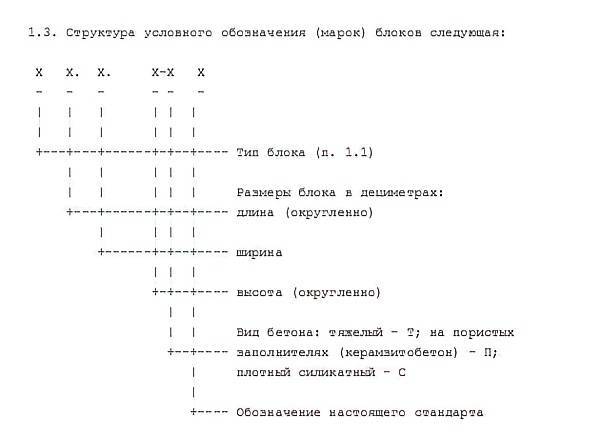

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

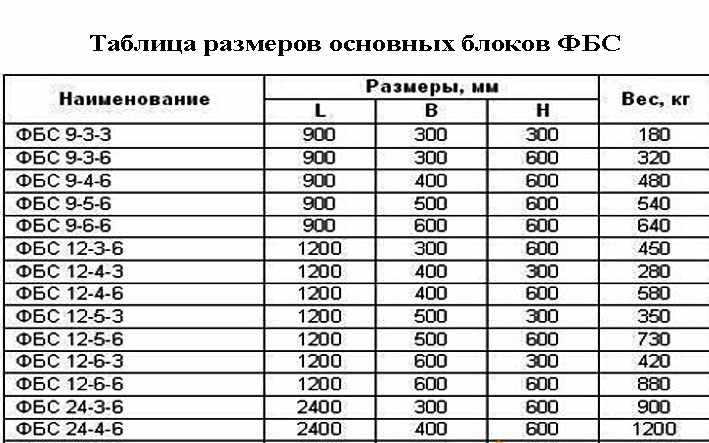

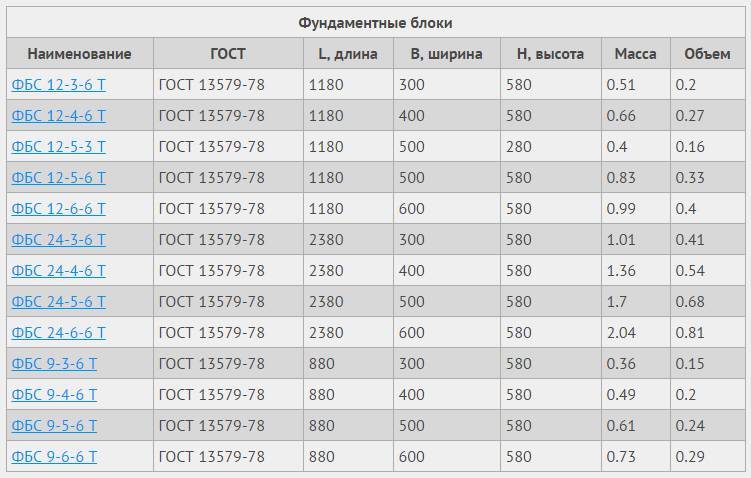

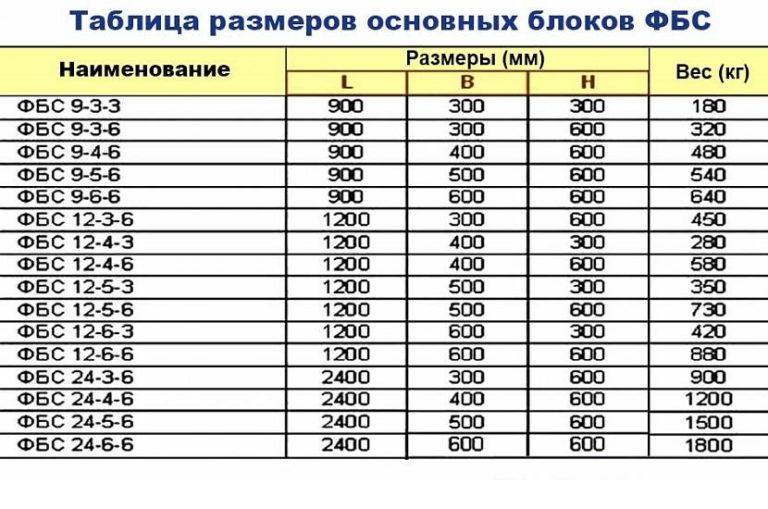

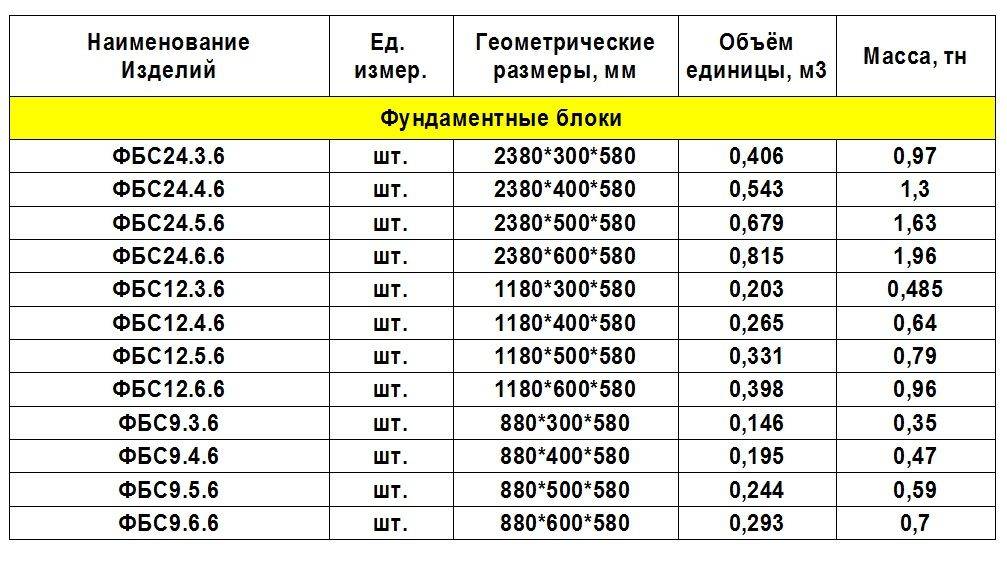

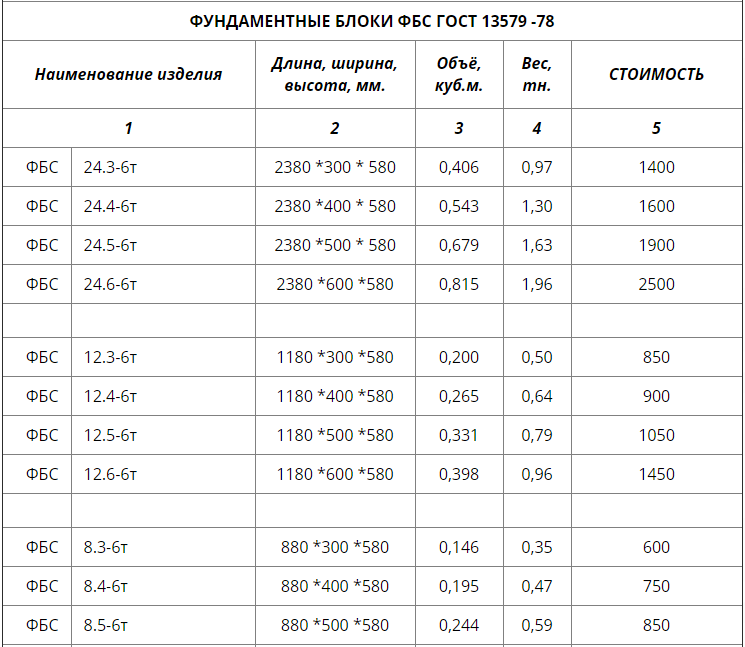

Размеры блоков ФБС по ГОСТу

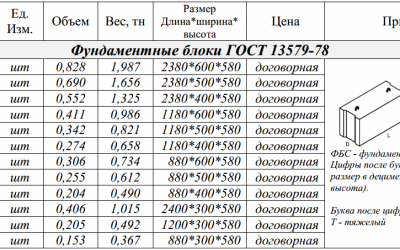

При возведении фундаментов могут применяться разные размеры блоков фундаментных, и цена за штуку изделия будет зависеть от его габаритов. Для точного определения размеров блоков и их количества следует выполнить развертку основания. На специальном чертеже условно раскладываются все изделия по длине и высоте подвальной стены здания. Здесь следует учитывать перевязку между блоками, которая составляет не менее 25 см.

Длину фундаментного блока необходимо определять по развертке, где располагают элементы разных размеров таким образом, чтобы они ложились ровно, не образовывая существенных выступов.

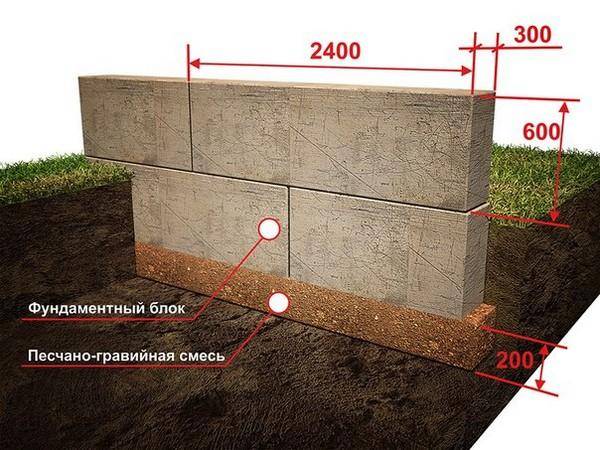

Фундамент из ФБС имеет гораздо более высокую скорость постройки со значительным снижением трудозатрат

При строительстве фундаментов и возведении стен применяются изделия высотой 580 мм. Блоки со значением 280 мм используются в качестве доборных элементов, когда необходимо выполнить отверстие в основании для продухов, ввода или вывода сетей.

Вес ФБС блоков является немаловажным значением, зная которое, можно определиться со спецтехникой, необходимой для укладки изделий, а также с транспортом, который будет задействован при доставке блоков к месту строительства.

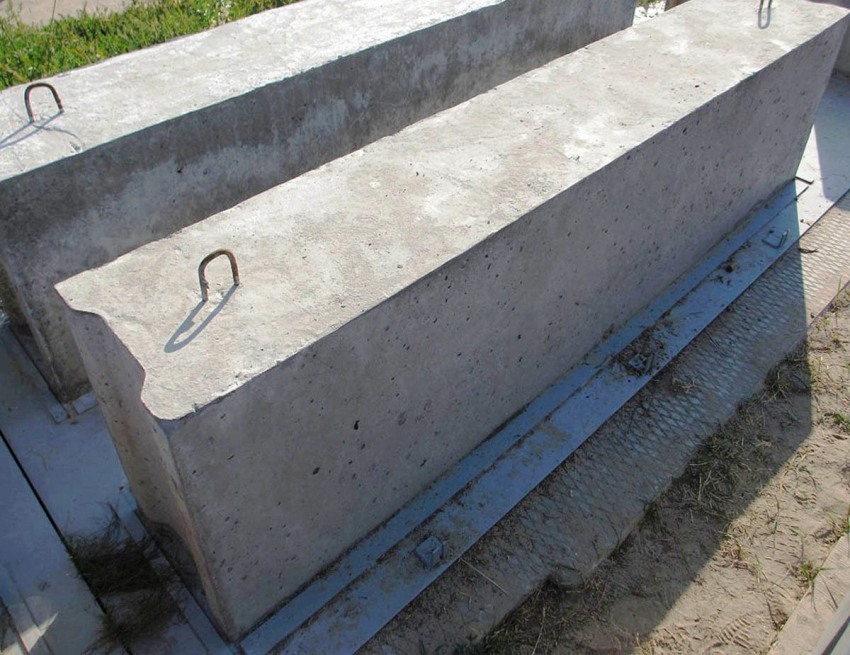

Общая информация о блоках ФБС

ГОСТ расшифровывает аббревиатуру как «фундаментный блок сплошной». Для изготовления бетон заливают в формы, которые придают изделиям вид прямоугольных параллелепипедов. В торцах предусмотрены выемки, обеспечивающие плотное прилегание элементов при укладке.

Главные особенности

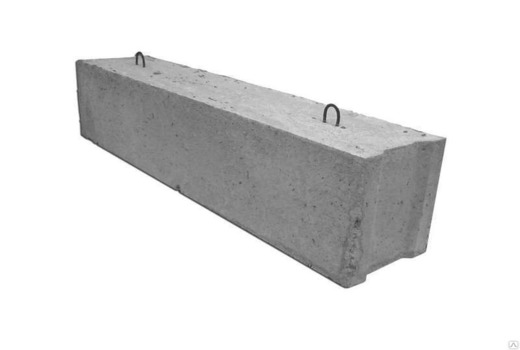

Фундаментные блоки – это сплошные бетонные конструкции различных размеров, правильной геометрической формы. Их прочность зависит от плотности раствора. Полученный бетон соответствует расчетным статичным нагрузкам на сжатие.

Металла используется мало: в среднем на изделие уходит 1,5 кг. Из верхней части выступают стальные проушины для зацепления при установке. Клиент может заказать конструкции без монтажных петель – стандарты это допускают.

Согласно ГОСТу, блоки бескаркасные, но крупногабаритные изделия по желанию заказчика усиливают продольной арматурой, что повышает их вес и прочность.

Технология изготовления предусматривает уплотнение бетона с применением вибростолов или глубинных вибраторов. Быстрое отвердевание и набирание прочности достигаются пропариванием бетона. Без него естественный процесс длится дольше. На качество блоков используемая технология не влияет.

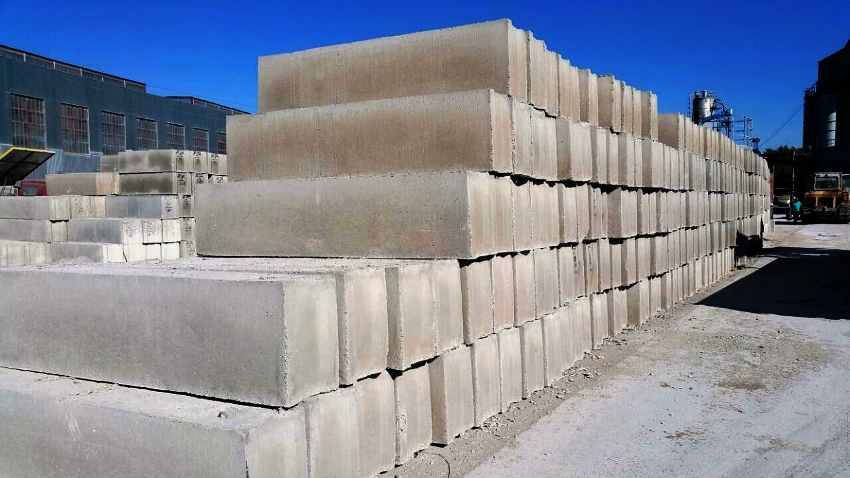

Предназначение и области применения

Главная сфера применения ФБС – строительство сборных фундаментов. Правильная форма позволяет по принципу конструктора быстро смонтировать опорную часть строений. Технические характеристики такого основания уступают лишь монолитной железобетонной конструкции.

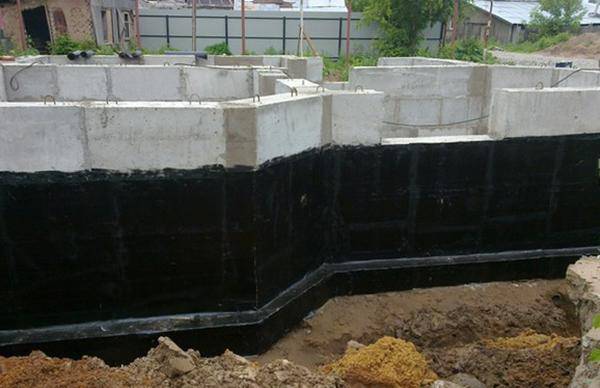

Блоки ФБС используются для строительства сборных фундаментов.

Фундаментные блоки также применяют для возведения стен отдельных видов строений:

подвалов;
цокольных этажей;
погребов.

ФБС используют в частном домостроении и при возведении многоэтажных зданий.

Преимущества

Конструкции производят по ГОСТу Конструкции производят по ГОСТу. Контроль за процессом обеспечивает соответствующие технические характеристики. Материал высокопрочный, что исключает деформацию, гарантирует долговечность. Материал высокопрочный, что исключает деформацию, гарантирует долговечность

Использование ФБС в строительстве дает выигрыш во времени и финансах:

Не нужны опалубка и арматурный каркас.
Элементы быстро устанавливаются в котлован.
Сразу после монтажа можно возводить стены.

Блоки ФБС производят по ГОСТу из высокопрочного материала.

Изделия различаются по размерам и характеристикам. Грамотный подбор элементов существенно экономит деньги. Количество блоков легко подсчитать, зная стандартные параметры.

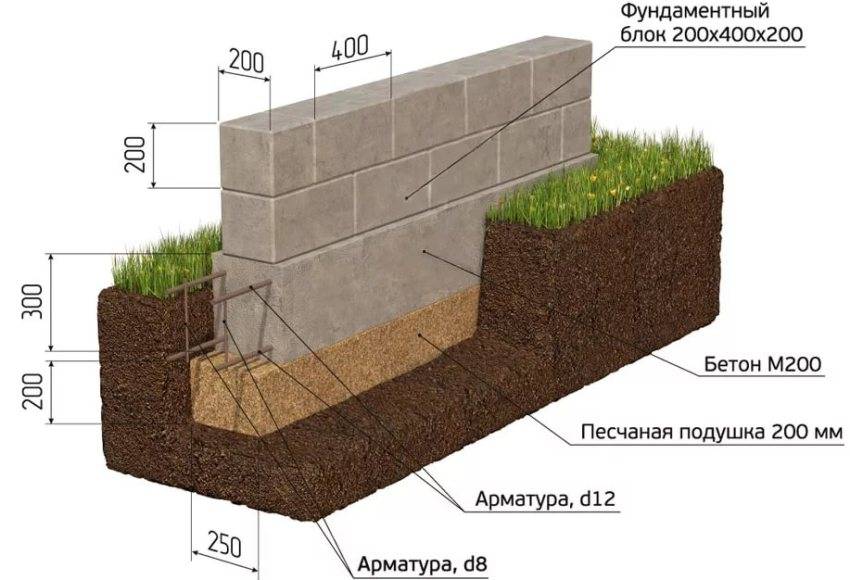

Подготовка основания

Подготовительный этап подразумевает удаление плодородного слоя почвы

Для подготовки фундамента выполняют следующие операции:

дно ямы засыпают песком (10-20 см), проливают водой, разравнивают и утрамбовывают;на образовавшуюся подушку укладывают полиэтилен или рубероид. Можно выполнить цементную стяжку толщиной 5-7 см или укладку блоков ФЛ.выравниваютна верх подушки укладывают арматурную сетку. Необходимо проследить, чтобы ее край и грань блока находились друг от друга не менее, чем на 3 см;связывают арматуру с помощью проволоки и заливают сетку раствором.

После выполнения подготовительных работ, в яму ставят бетонные блоки.

Чтобы сделать это своими руками, придерживаются такой технологической последовательности:

ФБС первого уровня укладывают, начиная от угла;бетонным раствором заполняют шов, причем и вертикальный, и горизонтальный;производится кладка последующих уровней , согласно принципа кирпичной перевязки. Это значит, верхние блоки должны опираться на нижние так, чтобы перекрыть вертикальные швы центром.

ФБС блоки для основы строения: выбор и применение

Бетонные отливки прямоугольной формы, соответствующие ГОСТ 13579-78, рекомендуют устанавливать в основание стен из кирпича, пеноблоков и других конструкционных материалов. ФБС подходят для возведения цоколей, участков эстакад, оград.

Любые строительные работы с готовыми бетонными изделиями в качестве несущего фундамента должны учитывать состав грунта. На скальных и плотных песчаных почвах дополнительного армирования не нужно. Возможно использование пустотелых отливок ФБП. В полости устанавливают каркас и закладывают раствор, добиваясь большей прочности.

Если земля слишком сыпучая, рекомендуют предварительно залить монолитную подушку, на которую будет опираться сооружение. Стоит также связать ФБС арматурой, оборудуя пояс через каждые 2—3 ряда. Цена сборного фундамента вырастает, а его прочность может быть меньше, чем у монолита.

Распределить нагрузку можно заложив в основание сборки трапециевидные плиты ФЛ. Если разместить их равномерно под прямоугольными блоками, удастся увеличить поверхность, на которую действует вес.

В районах, где грунт не промерзает глубоко и не склонен к пучению, можно сэкономить материал, если расположить отливки прерывисто. Промежутки при этом засыпают песком или вынутой землей и плотно трамбуют. Опирание стыков стен должно приходиться на бетон, а не на разрыв.

Технические и эксплуатационные особенности ФБС

Что такое ФБС

Итак, что такое ФБС?

Представлены они в виде изделий из бетона тяжелых, керамзитовых и плотных силикатных разновидностей. Основное предназначение блоков фундаментных бетонных – возведение оснований сборного типа, стен подвалов, цокольных участков. Бетонные блоки фбс рекомендуется приобретать, если возникает нужда в оперативном возведении подземной конструкции, которая своими основными характеристиками и несущими возможностями способна уступить только монолитному железобетону.

Бетонные блоки для фундамента предназначены для строительства небольших объектов, используют и для возведения многоэтажных сооружений. Фундамент из фбс прекрасно выдерживает нагрузочные воздействия и гарантирует, что дом получится крепким, даже если при строительстве будут допускаться определенные ошибки.

Изготавливаются блоки для фундамента из железобетона. Основу их составляет бетонный раствор, укрепленный стальной арматурой, что и превращает его в надежный вариант для ведения монтажа.

Стандартные блоки фбс отличаются формами параллелепипеда. Главное преимущество состоит в том, что фундамент из бетонных блоков возводится значительно быстрее, сокращаются финансовые расходы. Как следует из многочисленных отзывов потребителей, фундаментные блоки позволяют равномерно распределять нагрузку на основу объекта, возводить крепкие и устойчивые к морозам стены.

Подготовка грунта

Применение блоков ФБС требует уплотненного грунта Используя элементы ФБС, можно без особого труда изготовить ленточный или столбчатый блочный фундамент своими руками. Каждая разновидность конструкции имеет свой тип достоинств.

Устройство такого основания под жилое строение требует строительный участок с плотной структурой почвы.

Эксперты строительного дела рекомендуют выполнять монтаж на таких грунтах, как:

структура грунта, состоящая на основе уплотненного песка;
щебень или гравий;
скальные виды пород.

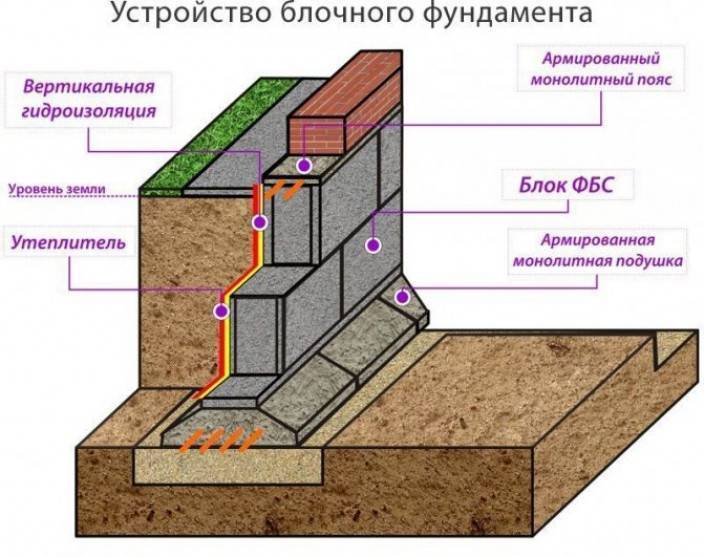

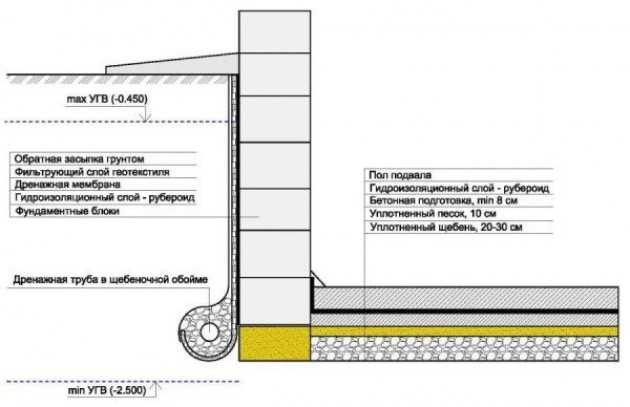

Устройство блочного фундамента Важно перед тем, как сделать фундамент из блоков, выполнить геологические этапы работ. Они необходимы для выяснения состава и плотности слоев грунта на строительном участке. Эту работу делают при помощи бурения слоев почвы на определенную глубину, а затем берется на анализ образец

Эту работу делают при помощи бурения слоев почвы на определенную глубину, а затем берется на анализ образец.

Для того чтобы спустя некоторый промежуток времени не образовались деформации и трещины на конструкции крыши и основных стенах, в обязательном порядке выполняются исследования почвы.

В случае если построенный тип основания размещен на грунтах, у которых структура имеет нестабильные характеристики, то можно решить эту проблему при помощи частичной замены почвы на строительном участке, а также ее уплотнении.

Чаще всего для индивидуального строительства в целях экономии образцы грунта не увозят в лаборатории. Их внимательно изучают непосредственно на месте буровых работ.

Особенности выбора

При покупке блоков важно правильно выбрать производителя. Большинство промышленных компаний имеют официальные сайты и онлайн-страницы филиалов и представительств по всей РФ

В описании к изделиям, производители, следящие за качеством, обязательно указывают технические характеристики, ГОСТ, а также то, что изготовленные блоки прошли испытания и проверку по ОТК.

На качественный материал всегда есть гарантии, ЖБ-изделия промаркированы, а видимые части петель не имеют признаков коррозии. Также надежные поставщики могут предоставить паспорт на любую партию блоков. Кустарно сделанные ФБС, даже при значительно сниженной цене, в сравнении с заводскими, лучше не приобретать.

При выборе обращают внимание на цвет материала – он должен быть светло-серым. Наличие желтизны указывает на то, что заливка блоков в формы была выполнена с нарушениями: количество песка превышает допустимые нормы

Имеют значение также геометрия изделий – ровные края, пропорциональные формы. На поверхности блоков не должно быть трещин, сколов, а также повреждений в местах креплений петель.

Укладка фундамента

Согласно строительным нормам, монтаж блоков ФБС запрещен в случае заливания дна траншеи водой или засыпания снегом. Чтобы перемещать такие конструкции, понадобится подъемный кран.

Сначала необходимо установить блоки в углы основания, а также в точках соединения с внутренними стенами. Такие блоки являются монтажными маяками. При помощи нивелира следует проверить, как совпадают верхние плоскости этих деталей фундамента. После окончания проверки натягивают бечевку, по которой выставляют промежуточные элементы конструкции. Там, где в проекте указаны места проведения коммуникаций, необходимо оставить отверстия определенного размера.

Перед началом установки все блоки следует очистить от грязи. Монтаж осуществляется с использованием раствора бетона с перевязкой швов. Ряды необходимо смещать, а также использовать доборные блоки. Вертикальные швы следует заполнить раствором, используя штыковую лопату.

Совет! Во время выбора фундаментных блоков следует спросить у продавца сертификат соответствия. Необходимо также потребовать его копию. Такой документ является гарантией соответствия изделия всем стандартам ГОСТа.

Выбор размеров блоков фундаментных для возведения основания

В настоящее время при возведении основания большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.

Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать

От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.

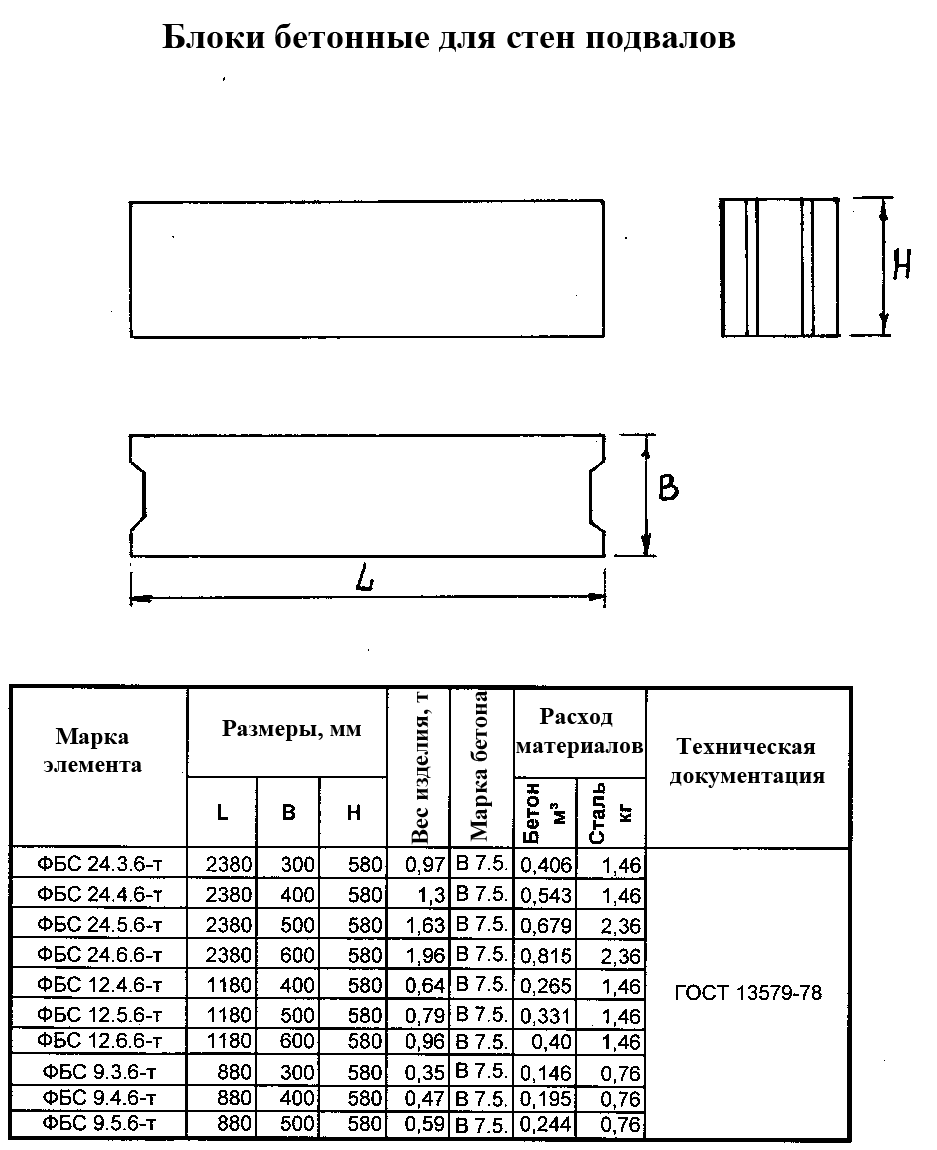

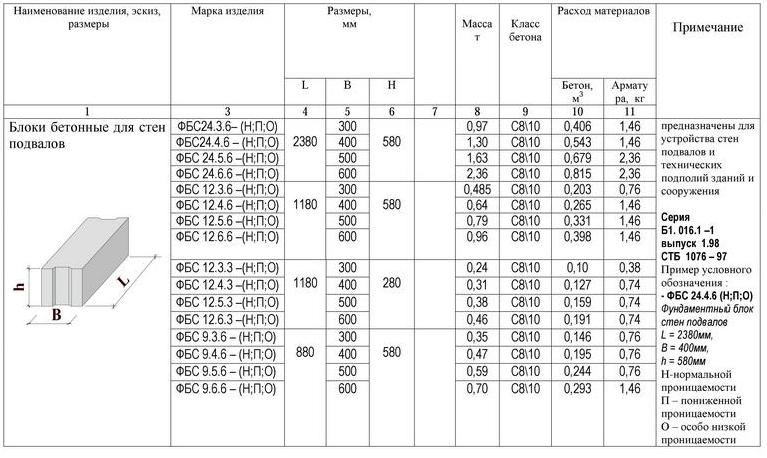

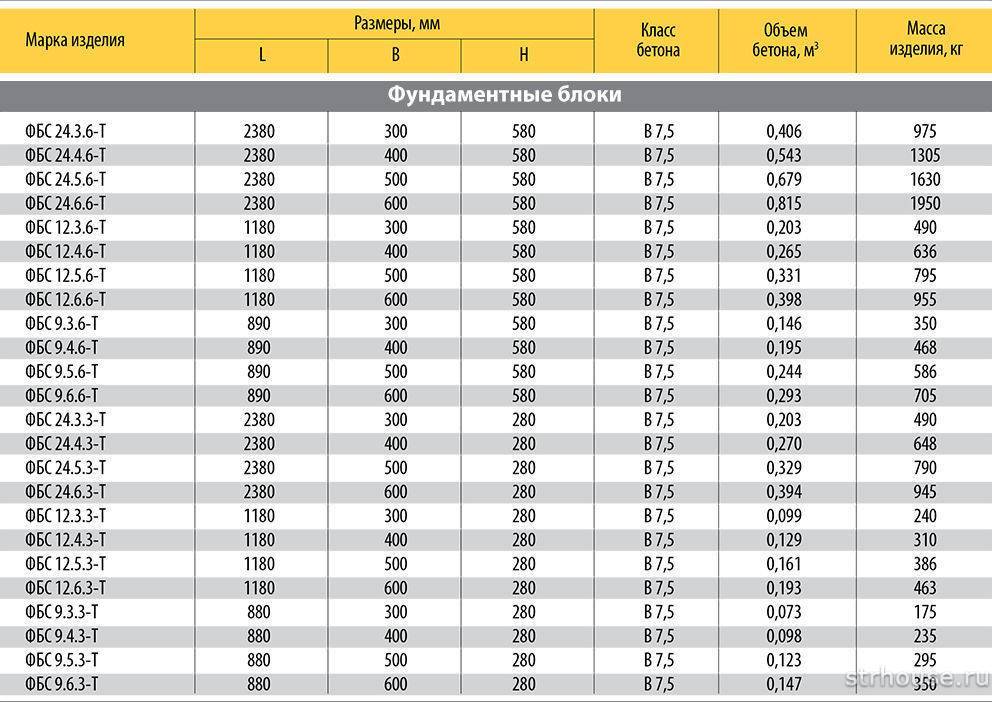

Сортамент размеров фундаментных блоков по серии

Чаще всего при строительстве фундаментов используется несколько типоразмеров ФБС. Чтобы точно определить, какое количество изделий придется приобрести делают специальный чертеж (развертку), где подробно раскладывают изделия по всей длине и высоте подвальной стены с учетом перевязки между блоками (минимальная составляет 25 см).

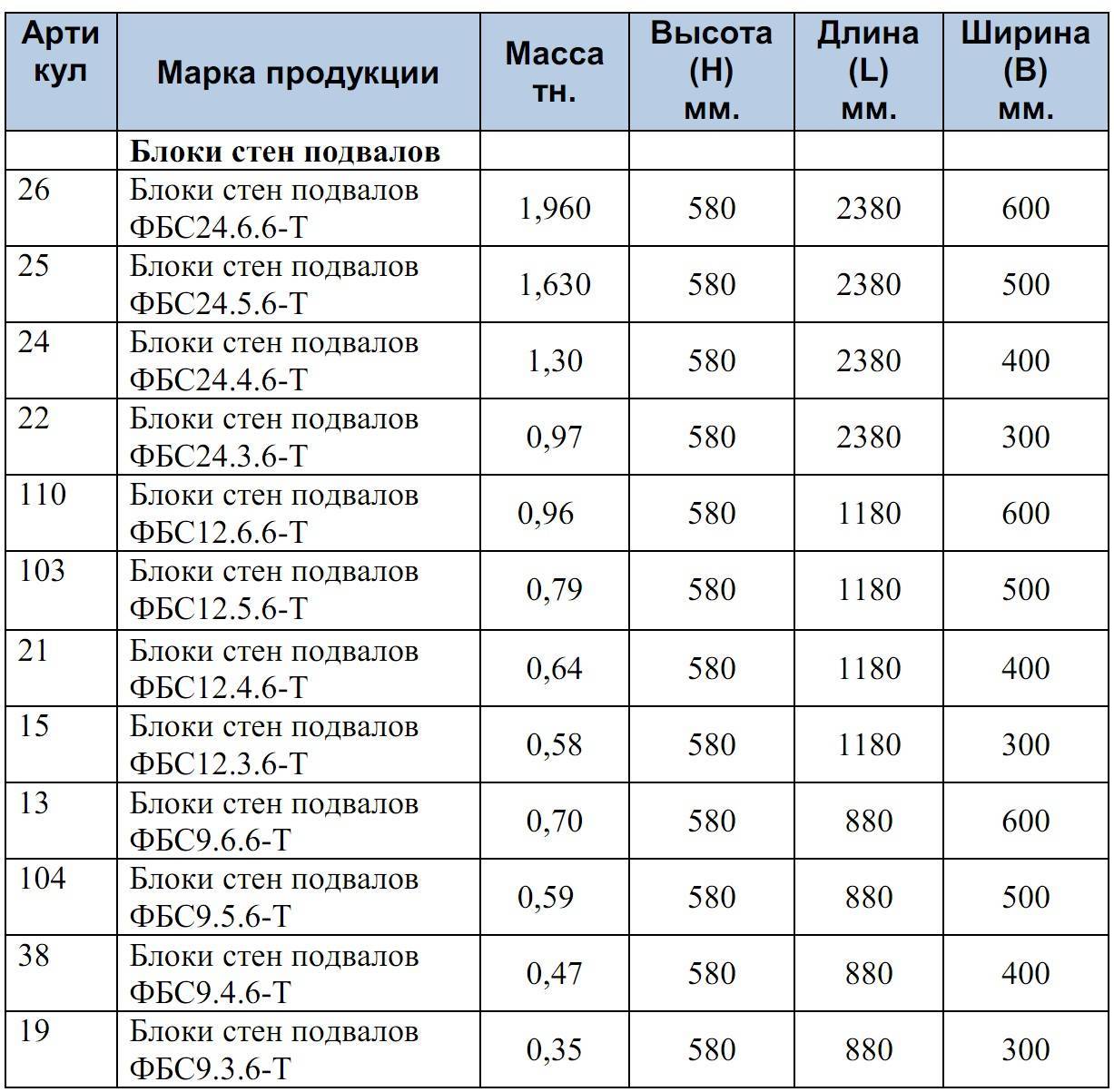

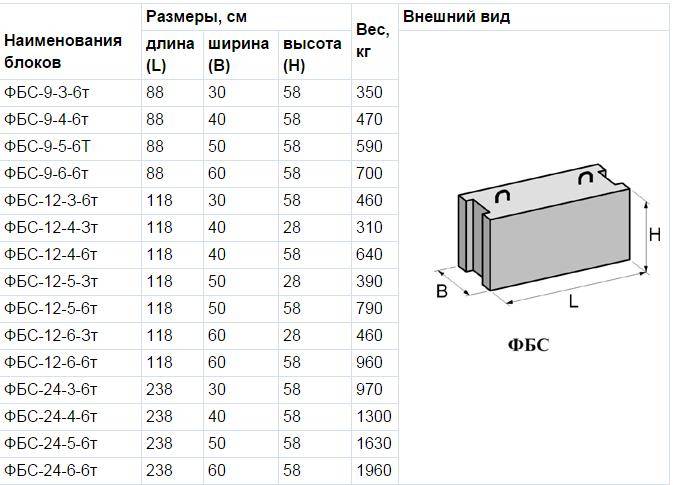

В таблице ниже можно увидеть размеры блоков, изготовленных по серии (типовых) вне зависимости от того, какой материал использован.

Маркировка	Высота, мм	Ширина, мм	Масса одного изделия, т
Длиной 2400 (2380) мм
ФБС.24.6.6	600 (580)	600	1,96
ФБС.24.5.6	500	1,63
ФБС.24.4.6	400	1,3
ФБС.24.3.6	300	0,97
Длиной 1200 (1180) мм
ФБС.12.6.6	600 (580)	600	0,96
ФБС.12.5.6	500	0,79
ФБС.12.4.6	400	0,64
ФБС.12.3.6	300	0,46
ФБС.12.6.3	300 (280)	600	0,46
ФБС.12.5.3	500	0,39
ФБС.12.4.3	400	0,31
Длиной 900 (880) мм
ФБС.9.6.6	600 (580)	600	0,7
ФБС.9.5.6	500	0,59
ФБС.9.4.6	400	0,47
ФБС.9.3.6	300	0,35

В таблице приведена масса для изделий из тяжелого бетона плотностью 2400 кг/м3.

Развертка фундамента.

Ширина фундаментного блока выбирается в зависимости от толщины стен здания. Допускаются небольшие свесы надземных конструкций. Например, для кирпича величина выступа не должна превышать 4 см с каждой стороны. Это позволяет использовать фундаментные блоки шириной 600 мм под стены 640 мм, 500 мм под стены 510 мм.

Длина фундаментного блока подбирается по развертке. Размещают изделия разных размеров так, чтобы стенка сложилась ровно, без сильных выступов. Если не удается уложить блоки стандартной величины, допускается раскалывать элементы по длине.

Чаще всего используют изделия высотой 600 мм. Блоки 300 мм применяются в качестве доборных, при необходимости сделать отверстия в ленточном фундаменте (продухи, вводы и выводы сетей).

Фундаментные блоки: типы, размеры, маркировка

ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

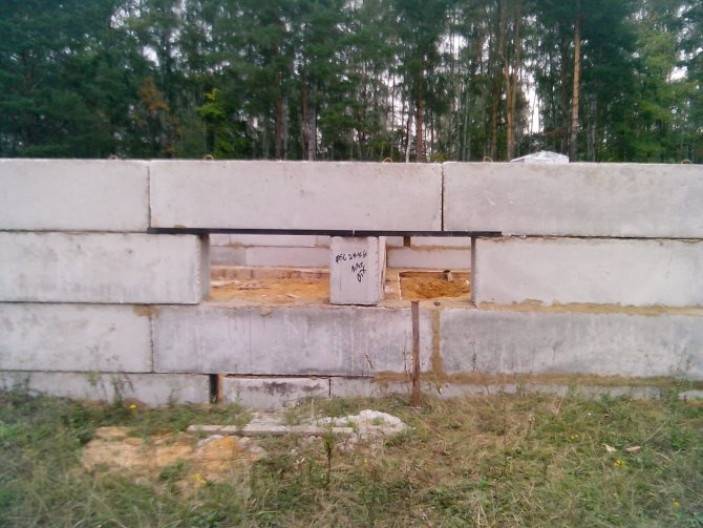

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

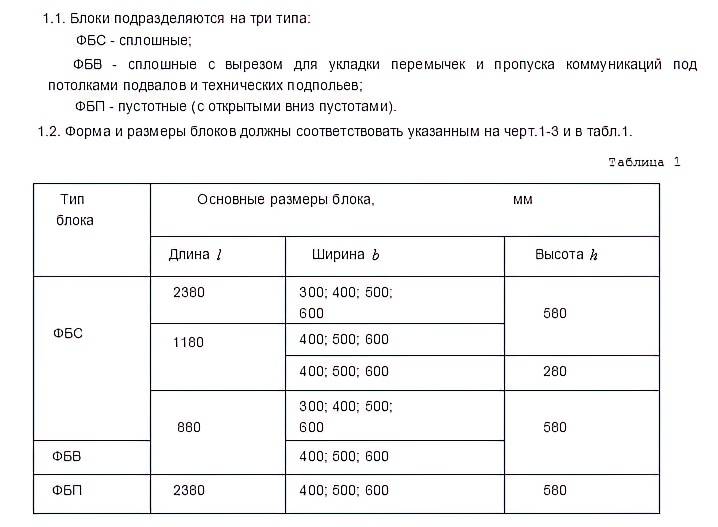

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков
