Этапы строительства
Ленточный и плитный фундаменты
Полная замена торфяного грунта (выторфовка) экономически целесообразна при толщине торфа не более 2-х метров. В случае строительства ленточного фундамента роются траншеи, если планируется заливка монолитной плиты – подготавливается котлован. Выемка торфа производится до слоя песка или глины. Дно котлована либо траншеи застилается геотекстилем, после этого засыпается песком, щебнем или песчано-гравийной смесью (ПГС). После трамбовки приступают непосредственно к установке опалубки, вязки каркаса и заливки бетона.
Если толщина слоя торфа высока и удалить его полностью под пятном застройки невозможно, то допускается частичное удаление торфяного слоя. После выполнения подготовительных работ по устройству песчано-гравийной подушки заливается высокий ленточный фундамент. К строительству дома можно приступать только после, того как этот фундамент выстоит не менее 2-х лет и произойдет усадка торфа.
Столбчатый фундамент
Если по результатам геологическое исследования выявлено, что толщина торфяного слоя превышает 2 метра, то с экономической точки зрения наиболее эффективным вариантом будет строительство свайного фундамента. Среди его преимуществ можно выделить:
- высокая несущая способность;
- короткий срок строительства;
- невысокая стоимость.
В зависимости от проекта строящегося дома сваи могут быть:
- буронабивные;
- забивные железобетонные;
- винтовые.
Глубина расположения подошвы свай – не менее глубины промерзания грунта. Они должны опираться на прочный слой. В случае решения строительства фундамента на буронабивных сваях для увеличения несущей способности в нижней части скважин делают расширение. В качестве опалубки используются асбестоцементные трубы либо рубероид, которые в дальнейшем служат гидроизоляцией. Армирование буронабивных свай производится арматурой диаметром не менее 8 мм. Для заливки лучше всего использовать бетон марки М400
Во время заливки особое внимание уделяется уплотнению бетона
Завершающий этап – строительство ростверка. Для него можно использовать бетон марки М300.
Используемые конструкции
Какой фундамент лучше на болотистой местности? Для малоэтажных зданий индивидуальной застройки на заболоченных участках и пучинистых грунтах применяют два вида конструкций основания домов:
- на бетонных, винтовых или буронабивных сваях с устройством несущего ростверка;
- «плавающий» плитный фундамент при отсутствии затопления.
На грунтах с небольшой глубиной залегания вод допускается строительство небольших одноэтажных зданий на малозаглубленном основании ленточного типа при наличии водоотводящей дренажной системы.
В каждом отдельном случае правильный выбор конструкции и применяемых для этого материалов определяется на основании геодезических и геофизических исследований. Их результатом должны быть данные о характеристиках грунтов на участке, возможности затопления и уровне грунтовых вод (УГВ) в момент их максимального подъема, а также сведения о глубине залегания твердых и плотных слоев почвы.
Проведение тщательного изучения места строительства увеличит надежность строящегося здания и значительно снизит будущие эксплуатационные расходы.
Уменьшить затраты на изыскания можно в том случае, если приобрести сваю пробного бурения и вкрутить ее в грунт в нескольких местах для получения данных о глубине залегания плотного несущего пласта. О достижении плотного слоя вы узнаете по изменившейся физической нагрузке на управляющий рычаг при закручивании металлической сваи.
При самостоятельных геологических изысканиях целесообразно устроить глубокий дренаж с отводом воды на нескольких квадратных метрах, а затем выкопать там шурф глубиной до 1,5 метра. Так вы сможете получить более полную картину о состоянии и составе грунтов.
Особенности болотистой почвы
Главная отличительная особенность болотистой почвы в том, что кроме прямого подвода воды под фундамент такой грунт обладает минимальной несущей способностью.
Следующей особенностью грунтов болотного происхождения будет цикличность их водонаполнения и, соответственно, будут изменяться свойства таких грунтов. В сухое и жаркое лето болотистые торфяные грунты подсыхают, вода уходит, и участок под застройку выглядит сухим. Особенно, если не нарушен верхний покров – дерн и наносной песок.
Без проведения геологической экспертизы застройщик при покупке участка может не догадываться, с каким подпочвенным основанием он покупает участок.

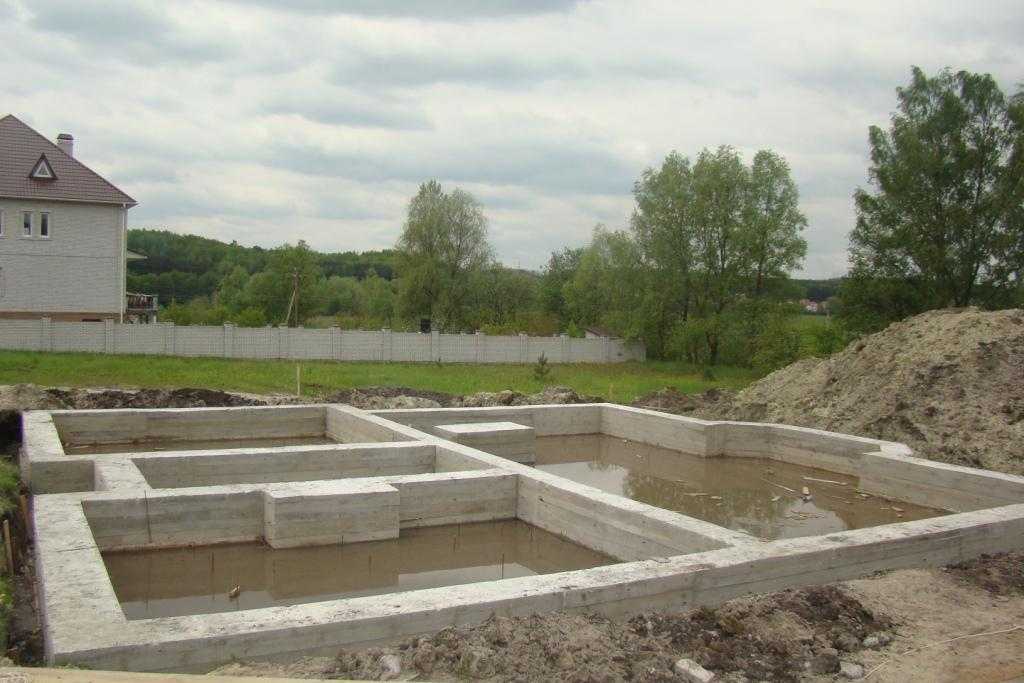

После покупки, при постройке дома, строители могут столкнуться со слабой несущей способностью грунта. А в случае сухого сезона и быстрого строительства, с этой проблемой может столкнуться уже хозяин дома после вселения.
Осенью, когда за счет осадков уровень грунтовых вод поднимется до нулевой отметки, грунты под домом будут насыщены водой. В этот момент может начаться быстрая частичная осадка дома в почву, что приведет к разрушению фундамента и повреждению дома.
1 Возможный вред от грунтовых вод
Фундамент монолитная плита для дома на болоте
На рисунке ниже представлено устройство искусственного грунтового основания и плитного фундамента для каменного дома на слабом болотистом грунте.
Плитный фундамент для одноэтажного дома со стенами из ячеистого бетона с облицовкой из кирпича. 1 – толща слабого болотистого грунта – 10 м.; 2 – песчаная подушка; 3 – насыпь; 4 – планировочная отсыпка; 5 – фундаментная плита; 6 – цоколь; 7 – гидроизоляция; 8 – отмостка; 9 – уровень грунтовых вод – 0,4 м. от поверхности.
Рассмотрим меры, принятые конструкторами фундамента, позволяющие построить дом на слабом болотистом грунте.
Для улучшения строительных свойств грунта в основании фундамента:
- Выполнена частичная выторфовка – срезан растительный слой грунта на участке толщиной 300 мм. (чуть выше уровня грунтовых вод). В образовавшейся выемке устроена песчано-гравийная подушка, поз.2 на рисунке.
- Сделана насыпь, поз.3, из непучинистого грунта. Грунт в насыпи укладывается с послойным уплотнением. Под весом насыпного грунта нижележащие слои слабого грунта уплотняются и оседают. Рекомендуется к строительству дома приступать через 6-12 месяцев после отсыпки, чтобы дать время для стабилизации оседания.
После устройства плитного фундамента дополнительно производится планировочная отсыпка грунта, поз.4. Планировочную отсыпку выполняют любым грунтом.
Строительство дома на насыпи способствует общему подъему уровня поверхности участка, обеспечивает отвод талых и дождевых вод от дома и с участка.
Высоту насыпи, поз.3, можно уменьшить за счет увеличения толщины песчаной подушки, поз.2,, так, чтобы общая толщина насыпного грунта подушки и насыпи оставалась неизменной. Следует учитывать, что достаточно проблематично отсыпать и уплотнить грунт подушки в воде, ниже уровня грунтовых вод.
Конструктивные решения по устройству фундамента для дома на болоте:
- Для уменьшения давления дома на грунт применен плитный фундамент – монолитная железобетонная плита под всей площадью дома, поз.5 на рисунке. Причем, размеры плиты фундамента увеличены и выходят за пределы стен на 300 мм. с каждой стороны.
- Пространственная жесткость фундамента увеличена путем устройства монолитного железобетонного цоколя, поз.6, связанного выпусками арматуры с плитой фундамента.
- Монолитное железобетонное перекрытие в верхнем уровне цоколя может еще больше увеличить жесткость фундамента. Единая конструкция коробки цокольного пространства из монолитного железобетона – достаточно жесткое основание для каменного дома.
- У дома со стенами их газобетона, армируют кладку стен и устраивают монолитный железобетонный пояс в уровне перекрытия этажей.
Показанная на рисунке конструкция фундамента была разработана для довольно тяжелых грунтовых условий: грунт – водонасыщенный ил толщиной 10 м., высокий уровень грунтовых вод – 40 см. от поверхности.
Для более благоприятных грунтовых условий объем подушек и насыпей, а также монолитного железобетона в основании дома может быть заметно сокращен.
Все большую популярность у частных застройщиков приобретает вариант плитного фундамента – утепленная шведская плита. В этом варианте под монолитную плиту фундамента укладывается утеплитель, а ребра жесткости направлены вниз, в грунт. Плита фундамента служит основанием для стен и основой для пола первого этажа. Некоторым минусом такой конструкции фундамента является низкий цоколь. В условиях значительной толщины снегового покрова в большинстве климатических зон России, низкий цоколь увеличивает риск увлажнения нижней части стены дома.
Арматурный каркас для армирования плиты фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними. Количество стержней арматуры и их диаметр определяются расчетом.
В случае строительства тяжелых двух- трехэтажных кирпичных домов в сложных грунтовых условиях более выгодным может быть устройство фундамента на забивных сваях.
На слабых грунтах с толщиной слоя менее 3-5 м. следует рассмотреть целесообразность строительства дома на буронабивных или винтовых сваях с опорой на нижележащий малосжимаемый слой грунта.
Строительство фундамента на винтовых сваях
Винтовые сваи были разработаны специально для строительства объектов на участках с повышенным содержанием влаги, к которым прямо относится болотистая местность. Винтовая свая – это прочная стальная труба, защищенная антикоррозийным средством.
Создание свайного основания выполняется в следующем порядке:
- Делается разметка участка, чтобы определить места, где будут располагаться сваи. Идеальным решением считается нанесение на участок сетки, размер ячеек которой составляет 1,5*1,5 метра. Сваи располагают в местах, где пересекаются линии этой сетки.
- Установку свай должны выполнять три человека: двое занимаются непосредственным завинчиванием опор, а третий контролирует вертикальность вхождения сваи. Для удобства закручивания в верхней части каждого столба имеются отверстия, в которые вставляют длинную металлическую трубу. Установленная опора должна доходить до самого плотного слоя почвы.
- Завинченные опоры обрезают на одном уровне, оставшуюся часть над землей покрывают слоем гидроизоляционного раствора.
- Внутрь каждой сваи заливают бетонный раствор, а на ее верхней части монтируют оголовок.
- Оголовки соединяются ростверком, в качестве которого могут выступать деревянные брусья, швеллер или двутавр.
Вместо винтовых опор могут использоваться железобетонные и буронабивные сваи. Однако стоит учитывать, что в этом случае придется использовать тяжелую строительную технику, подъезд которой усложняет болотистая местность.
Строительство фундамента на болотистой местности – это сложный, ответственный и очень трудоемкий процесс. Однако при правильном выборе типа основания можно возвести надежное строение даже на сложном грунте.
Подготовительные работы
После удаления лишней растительности важнейшей операцией при высоком уровне грунтовых вод является дренирование площадки.
Возведение фундамента в болотистой местности сопряжено с определенными трудностями. Опорная конструкция должна быть создана из элементов, способных выдержать повышенные нагрузки. Такое сооружение будет отличаться максимальной несущей способностью. Добиться поставленной цели можно, используя нужное количество свай.
Правильно возведенный свайный фундамент под домом на болоте с высоким УГВ способен выдержать нагрузку кирпичного здания. Глубина внедрения свай зависит от геологических особенностей болота.Начинаются подготовительные работы на болотистой местности с очистки участка.
С этой целью прокапывают траншеи глубиной не менее 50 см, в которые укладывают специальные трубы, обеспечивающие отвод лишней влаги, предотвращая ее скапливание. Однако прежде чем приступить к монтажу дренажной конструкции снимают верхний слой почвы толщиной 70-80 см.
Определяя глубину внедрения винтовых свай необходимо учесть показатели:
- уровня грунтовых вод;
- глубины промерзания;
- подвижности, характерной для болотистой почвы.
Особенности почвенных характеристик заставляют задуматься над тем какое количество свай потребуется для создания долговечной конструкции. Одна из таких характеристик – наличие мелкозернистых элементов и верхний торфянистый слой.
Последнее, что необходимо сделать – выполнить расчет общей массы постройки. Если планируется строительство здания в несколько этажей, значит, придется отказаться от винтовых свай и выбрать буронабивные элементы.
Порядок монтажа
Важный момент – решение об использовании строительной техники. Тяжелые машины не смогут пройти по заболоченной местности и приблизиться на нужное расстояние к строительной площадке. Поэтому большую часть (или даже все работы) придется выполнять вручную. После дренирования необходимо в соответствии с планом постройки провести разметку участка, хорошо просчитав количество свай, которые предстоит внедрить в грунт.
Для строительства дома, основанием которого является свайно-винтовой фундамент понадобится определенный набор инструментов:
- ручной копр;
- сваи винтовые;
- лопаты;
- уровень, оснащенный ватерпасом;
- доски для сборки опалубочной конструкции;
- бруски для деревянного каркаса обрешетки;
- арматурные пруты ребристые и гладкие;
- инструменты для связывания арматуры.
Из материалов потребуется песок, гравий (щебень средней фракции), цемент. После выполнения разметки и определения мест установки свай каждую из них обрабатывают антикоррозийным составом. Так как болотистые грунты перенасыщены влагой и отличаются высокой подвижностью, то глубину внедрения винтовых свай определяют в строгом соответствии с данными геодезических изысканий. Нужно знать на какой глубине расположен пласт, способный стать качественной и надежной опорой для свай.
Фундамент на сваях для дома на болотистой местности является одним из самых надежных сооружений.
На всей площади участка создается сетка, на пересечении линий которой и будут внедрены винтовые элементы. Отметив места установки составляющих основания, сначала выкапывают небольшое углубление, затем начинают вкручивать сваи. Делать это необходимо, постоянно контролируя вертикальность каждого элемента. Внедрение продолжается до тех пор, пока лопасти сваи не достигнут опорного твердого пласта.
Проще всего вкрутить сваи с помощью специального рычага, но каждый строитель выбирает наиболее удобный способ. Вкручивание осуществляют вдвоем или втроем, причем один из работников постоянно следит за вертикальностью элемента. Достигнув нужной глубины, внедрение прекращают и приступают к работе со следующей опорой. После завершения вкручивания последней с помощью уровня и рулетки отмечают высоту каждой опоры. Теперь можно приступать к созданию ростверка.
Более подробно процесс на видео:
Скрепить оголовки опор поможет ростверк, представляющий собой бетонную подушку, которую заливают после того, как соберут обрешетку под днище опалубки и соберут арматурный каркас. Спустя несколько недель, когда бетон наберет окончательную прочность, опалубку можно снять. Если планируется возведение тяжелого кирпичного здания на болотистой местности, то оптимальным решением будет сооружение свайного основания.
Фундамент мелкозаглубленного типа
Схема мелкозаглубленного фундамента на пучинистых грунтах.
Такой вид фундаментов для болотистой почвы прекрасно подойдет для строительства построек легкого типа, к примеру, деревянный каркасный домик или каркасное строение из металла. Глубина заложения мелкозаглубленного фундамента должна быть выше уровня промерзания почвы. Главным условием обеспечения надежности объекта является строгое соблюдение технологии строительства.
Фундамент мелкозаглубленного типа – самый малозатратный из всех видов оснований для болотистых грунтов. Его конструкция всегда монолитная. Такие фундаменты, подвергаясь пучению почвы вследствие своей монолитности, равномерно поднимаются и опускаются вместе с ней, сохраняя при этом форму.
Одним из важнейших элементов является песчаный настил, наличие которого обеспечивает минимальные влияния пучения. Помимо этого, в период строительства следует позаботиться об утеплении фундамента снизу и устройстве дренажа. Каждый человек может построить фундамент на любой местности.
2. Плавающий фундамент
Мелкозаглубленное или незаглубленное основание в виде монолитной армированной плиты возводят на опоре из песчано-гравийной подушки. Название варианта характеризует его функционал: основание сохраняет свою целостность при явлениях морозного пучения грунта за счет того, что подушка нивелирует его подвижки. Зимой — при вздутии отдельных участков грунта — фундамент так же движется, при потеплении — объект возвращается на исходное место.
Сама плита при этом должна обладать завидными характеристиками: армирование в два ряда толстыми стержнями (за счет чего удается добиться жесткости на изгиб) и бетон с высокими показателями прочности.
Средние показатели толщины подушки варьируются от 20 до 40 см, каждый ее слой тщательно трамбуется во избежание усадки. Подушку укрывают рулонной гидроизоляцией (в целях защиты плиты от влаги), в некоторых случаях принимается решение уложить пенополистирольные плиты — утеплитель также закрывается гидроизоляцией.
Данный тип организации фундамента является дорогим, а процесс его возведения трудоемким. Строительные работы требуют строгого соблюдения технологий, поэтому должны выполняться только специалистами с высокой квалификацией.
Возведение свайного фундамента
Необходимый инструмент:
- строительный уровень;
- лопаты;
- бур;
- лом;
- кувалда и молоток;
- болгарка.
Фундамент свайного типа разрабатывался специально для болотистой местности, однако строительство обходится недешево. Работа почти всегда требует проведения сложных работ, инженерных изысканий и аренды специального оборудования.
Устройство ростверка столбчатого фундамента.
Но в этом случае цель оправдывает средства, ведь сваи отлично защитят конструкцию от негативных внешних факторов. При помощи специальной техники или кувалды элементы конструкции вбиваются в почву на требуемую глубину. Иногда применяют буронабивные сваи. Они по своей форме похожи на большие шурупы или саморезы. При их использовании забивать ничего не надо, придется только вкручивать.
Сами сваи довольно длинные, благодаря чему они пересекают опасные грунтовые зоны и попадают в слои, имеющие намного большую несущую способность. Получается, что свая будет упираться в надежное основание. В редких случаях применяют сваи из дерева, но профессионалами это делать не рекомендуется (дерево плохо переносит воздействие воды).
Оптимальным вариантом для устройства фундамента на болотистом грунте будет использование железобетонных свай. Изделия, выполненные согласно всем нормам и правилам, могут прослужить очень долгое время. Естественно, ограничения в сроке службы есть, но скорее высушится болото, чем разрушится бетон, выполненный по современным стандартам.
После забивки свай приступают к устройству ростверка. Обычно для болотистой местности его выполняют в форме железобетонной плиты с заранее проделанными под свайные элементы отверстиями. Наличие ростверка необходимо для распределения нагрузок, оказываемых на основание весом здания. Следующим шагом приступают к строительству стеновых конструкций, перекрытий, крыши и других компонентов сооружения. Здесь следует помнить, что нагружать основание стенами можно только тогда, когда бетон наберет необходимую прочность. Это произойдет по истечении 2-3 недель.
Фундамент для здания на болотистой местности
Владея участком земли, расположенным на болотистой местности, не стоит огорчаться. Современные методы строительства позволяют построить здание даже на таком рельефе. Долговечность сооружения будет зависеть, в первую очередь, от вида фундамента и применяемых материалов. А какой фундамент лучше на болотистой местности, рассмотрим далее.
Анализ грунта
Что представляет болотистая земля? Это участок с пористой структурой, который на 90% состоит из воды. Остальной процент формируют хаотично расположенные частицы полезных ископаемых – торфа, песка, глины. Бессистемный порядок залегания горных пород не позволяет рассчитать нагрузку на почву. Исследования грунта на участке помогут выявить такие характеристики местности:
- тип почвенного массива;
- объем грунтовых вод;
- глубину промерзания;
- удаленность водоносного слоя от поверхности.
Полученные данные позволяют определить физические свойства пластов, их толщину и глубину залегания, охарактеризовать изменения грунта за последние несколько лет. На основе геологической экспертизы можно выбрать, какой фундамент построить на болотистой местности.
Характеристика заболоченных участков с точки зрения возведения фундамента
Болотистые участки – не редкость на территории России. Большие территории могут быть заняты болотами, но человек вынужден строить жилье либо промышленные здания и сооружения даже в таких условиях.
Особенно это касается оборонных нужд, а также освоения территорий в связи с добычей нефти и газа – их месторождения в основном и расположены в болотистых местностях. Целые города строят на болотах – примером могут служить населенные пункты Западной Сибири.
Возводить традиционный железобетонный фундамент под здания в таких местах – большая проблема для строителей. Дело в том, что грунт, насыщенный торфом, не обладает достаточной устойчивостью, а плотные слои почвы расположены достаточно глубоко.
Даже возведение небольшого фундамента из железобетона требует значительных земляных работ, особенно по усилению грунта – засыпки «Камазов» песка, установки усиленной опалубки и т.д. Установка классического плитного или ленточного железобетонного фундамента в некоторых местах невозможна.
Большинство зданий и сооружений в болотистых местностях стоят на сваях. Однако и монтаж железобетонных свай затруднен – установка их требует использования тяжелой техники, которую зачастую невозможно доставить на заболоченные участки.
Фундамент на заболоченной местности
Грунты на болоте
Комплекс геологических изысканий стоит около 30000 рублей. Поэтому индивидуальные застройщики ими часто пренебрегают, самостоятельно отрывая шурфы в пятне застройки на глубину 2 – 2,5 м для изучения грунтов. Если заложить в проект свайно-винтовой фундамент на болотистой почве, можно эту сумму сэкономить:
- достаточно купить сваю для пробного вкручивания;
- погрузить ее в 3 – 4 местах на участке, чтобы получить представление о глубине залегания несущего пласта.
Типы грунтов на болотистой местности.
При выборе плавающей плиты крайне важно, в какой местности будет производиться бетонирование:
- в зависимости от структуры верхних пластов потребуется замена 60 – 80 см (иногда и больше) слоя торфа щебнем фракции 5/20 мм;
- щебень дороже песка, однако, после уплотнения виброплитой сохраняет стабильность геометрии при намокании.
Если изготовить подстилающий слой поверх нетканого материала (геотекстиль), можно предотвратить перемешивание щебня с торфом. В этом случае плитный фундамент на болоте полностью оправдывает название плавающего, не просаживается ежегодно за счет максимально возможной площади опирания. Расчет несущей способности с учетом сборных нагрузок, расчетного сопротивления грунта на дне болота необходим в обязательном порядке.
При необходимости подвального этажа придется делать полноценные геологические изыскания, после которых возможны варианты:
- дно болота на отметке в пределах 2 – 2,5 м – котлован ниже отметки промерзания, откачка воды, вывоз торфа, дренаж по периметру, бетонирование ленты или изготовление сборной конструкции из ФБС по плитам ФЛ, обратная засыпка песком, утепление отмостки и наружной поверхности фундамента;
- дно болота глубже 2,5 м – осушение вертикальными дренами (шаг 1,5 – 2 м, шахматный порядок) с одновременной подгрузкой пятна застройки по периметру + 2 м ПГС, песком, щебнем с интервалом 6 – 10 месяцев.
В последнем случае вода из дренов периодически откачивается, грунт под весом насыпи уплотняется, приобретая расчетное сопротивление сборным нагрузкам от коттеджа.
Бетонное ограждение на болоте
Чтобы забор участка выглядел как монолит, некоторые сооружают ленточный фундамент из бетона. Тогда почвенные воды будут действовать на всю сплошную конструкцию.
Схема устройства опоры на болоте
Схема монтажа бетонного ограждения
Обустройство винтовых свай
Самым подходящим вариантом на болотистом месте, илистом и зыбком грунте, где находятся залежи торфа, является установка винтовых свай.
На такой заболоченный участок рекомендуется ставить специальные винтовые сваи. Они обладают повышенной устойчивостью, не поддаются деформации, как при забивке. Их можно устанавливать своими силами без привлечения спецтехники.
Схема основных габаритов винтовой опоры
Конструкция недешевая, но качество ее того стоит, так как обеспечивает повышенную надежность и долговечность при эксплуатации на болоте.
Винтовые сваи бывают двух видов:
- Первый тип винтовой сваи изготавливается из металлической трубы. На заостренный конец ее приваривается широкая лопасть. Затем вся конструкция обрабатывается антикоррозийным составом.
- Второй тип напоминает крупный шуруп или саморез.
Их не надо забивать благодаря приваренному на кончике винту. Свая, подобно шурупу, легко вкручивается в грунт. Такова технология установки винтовых свай.
Лопасти способствуют хорошему сцеплению с любым типом почвы: и болотистым, и торфяным. Они не позволят вытолкнуть опору наверх.
Во время погружения трубы почва нисколько не повреждается, лишь уплотняется. Следовательно, увеличивается несущая способность грунта. Винтовая резьба способствует увеличению площади для опоры труб.
Чертеж конусовидной части
Винтовые сваи хорошо вкручиваются не только в заболоченной местности, но и там, где вечная мерзлота.
Саморезы должны иметь такую длину, чтобы часть с резьбой оказалась ниже замерзающего пласта земли. Монтаж выполняют в такой последовательности:
Чем больше витков у винта, тем прочнее свая будет держаться в почве. На болотистом зыбком месте ввинчивают сваю на глубину 2–3 м, естественно, после уточнения необходимой глубины залегания подземных вод.
В некоторых случаях понадобится дополнительное укрепление винтовых опор с использованием бетонной смеси. Выполняется такая операция стандартным образом:
- прокапывают траншею между сваями;
- чтобы обеспечить устойчивость, сваривают их между собой с помощью арматуры;
- насыпают в траншею щебень с песком и утрамбовывают;
- заливают яму бетонной смесью.
Схема устройства свайно-ленточного фундамента
Бетонирование нижней части опор
Строительство опоры выглядит таким образом:
Схема заливки с «пятой»
Затем заполняют столбы бетонным раствором, дают бетону набрать прочность в течение 28 дней и начинают монтаж забора.
Если необходимо, засыпкой щебня заменяют почву, обладающую свойством впитывания и удерживания влаги.

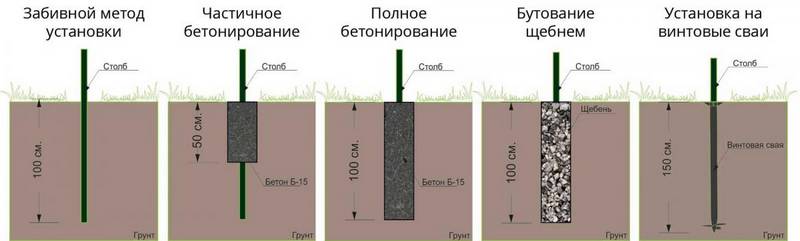

Схема вариантов установки
Фундамент ТИСЭ
Схематичное изображение основания
При этом внизу лунки получается расширение. Затем в яму опускают арматурный каркас или опалубку из рубероида или полимерной трубы.
Схема конструкции свай
Столбчатая опора
Возведение такой основы для столба начинают с определения диаметра лунки. Дальнейшие работы выполняют, следуя пошаговой инструкции:
Особенности монтажа разных типов опор
При замешивании раствора получают бетон марки M250.
Оборудование дренажной системы
Если близко грунтовые воды, то дренаж – не роскошь, а одна из главных гарантий прочности и долговечности как основания, так и сооружения в целом.
Его устройство потребует таких материалов:
- песок;
- щебень;
- геотекстиль;
- дрены (дренажные трубы).
Для фундаментов при высоком УГВ целесообразен круговой дренаж. Сначала выкапывается траншея шириной около 400 мм. Глубина рассчитывается индивидуально: ров должен быть на уровне подошвы, а лучше на 200 – 300 мм ниже.
Рекомендуется производить монтаж на расстоянии не более 20 м за один раз, но касаемо дачного дома, хозяйственных построек, бань, гаражей – это пожелание скорее всего условно. Надо исходить их реальных обстоятельств.
На дно засыпается песок и тщательно трамбуется. Толщина должна стать 200 мм. Для предотвращения заиливания, на песок укладывается геотекстиль.
Следующий слой – щебень (гравий). Его толщина также 200 мм. Выбор щебня занимает не последнее место. Желательно приобретать помытый. Если нет, то придется минимум просеять. При попадании жидкости загрязненный материал ухудшает дренаж: частицы пыли, песка, земли, находящиеся в воде, уменьшают пространство между щебенкой.
Гравийная подушка застилается геотекстилем, куски которого должны идти внахлест от 150 до 300 мм.
Следующий этап – укладка дрен. Перфорация в заводских трубах расположена с одной стороны. Ею и укладывают на геотекстиль. Для экономии дрены можно изготовить своими руками. В обычной пластиковой канализационной трубе просверливаются отверстия, оптимальный диаметр которых 5 мм. Расстояние между отверстиями не более 10 мм.
Когда устройство трубопровода закончено, он закрывается геотекстилем, и проводится засыпка. Слой песка не менее 200 мм, гравий (щебень) – 150-200 мм. До верху траншею заполняют ранее вынутым грунтом.
При хорошем качестве дренажной системы, вода под фундамент попадать практически не будет.
