Ребра жесткости для плитного фундамента

Какие сложности?

Проем можно сделать в железо – бетонном перекрытии, если это позволяет конструкция самого перекрытия. Иными словами, если это старый дом, где потолочные плиты узкие и длинные, то создание проема будет практически невозможным, так как проем такого размера нарушит конструкцию плиты, и ее придется укреплять таким образом, что во первых это не согласуют по перепланировке, а во вторых, это станет очень затратным.

А вот в домах с монолитными перекрытиями как раз таки сейчас все и делают проемы для размещения лестниц, при формировании перехода в двух этажных, и более, квартирах и частных домах. В таком проеме даже можно разместить лифт.

Технически, необходимо обеспечить поддерживание вырезаемой части плиты снизу, а далее вырезаем или выпиливаем, высверливаем по периметру, и опускаем фрагмент потолочного перекрытия вниз. Далее измельчаем его и выносим мусор.

Проемы могут быть различной формы и размера.

В некоторых случаях требуется существенное укрепление конструкций металлическим прокатом.

Для резки бетона применяются специальные алмазные дисковые пилы. Можно применять и другой подручный инструмент (профессиональная большая болгарка с двумя ручками). В процессе резки требуется охлаждение.

В данном видео продемонстрирована стационарная резка бетона, когда пила неподвижно закреплена на полу перекрытия посредством специальной станины.

Во втором видео показано устройство для сверления отверстий в потолке, вед внутри перекрытия еще присутствует и арматура..

Если в железобетонном перекрытии нет ребра жёсткости или следующий уровень, либо что-то тяжёлое не установлено на плите перекрытия, тогда проём делать можно, ничего страшного в этом не будет, но надо ещё и помнить о том, что само железобетонное перекрытие лежит пока есть рёбра жёсткости или арматура в нём, если нарушить конструкцию, то плита может рухнуть, да и после изготовления проёма это перекрытие в других местах нагружать нельзя.

Так например если в перекрытии а-1 или а-2 сделать проём от одной стороны до другой, то плита рухнет, то же может быть и с плитами а-3 и а-4 если срезать рёбра жёсткости.

Сам проём можно вырезать двумя способами:

1. Засверливание сквозных отверстий по контуру проёма через несколько миллиметров друг от друга.
2. Вырезать проём при помощи алмазного диска.

Второй вариант мне нравится больше, так как края изначально получаются ровными и не требуют дальнейшей обработки.

А теперь ВНИМАНИЕ!

Когда вы вырежете проём, то он упадёт с высоты как минимум 1,8 метра, а это чревато разрушениями в доме, так как проём будет весьма тяжёлым, ведь он из бетона и металлоконструкций. Поэтому перед тем, как резать проём необходимо обеспечить безопасность, чтобы вырезанный кусок не упал.

Устройство плит фундамента РПП

Фундамент плита с монолитным подвенечным армопоясом.

Такой тип фундамента применяется для строительства дома из бруса. Монолитный пояс идет опорой под первый венец. Обычно высота армопояса составляет 200-250мм.

монолитная плита с подвенечным армопоясом

строительство фундамента для дома из бруса

фундамент с армопоясом

монолитная плита с подвенечным армопоясом

Эту высота от монолита до венца использует как чистый пол, так же это пространство позволяет сделать разводку инженерных сетей.

Схема монтажа фундамента такая же как и у фундамента с ребрами вверх, единственное отличие меньший расход материалов и стоимость монтажных работ.

Стоимость такого фундамента составляет от 8500 до 12 000 рублей за кв.м.

Смотрите видео о строительстве фундамента с подвенечным армопоясом

Скачайте проекты фундамента с армопоясом для дома из бруса

Фундамент монолитная плита с ребрами вверх.

Данный тип фундамента применяют для строительства тяжелых домов на слабых грунтах с большим перепадом ландшафтных высот.

фундамент монолитная плита с ребрами вверх

строительство монолитного фундамента

заливка фундаментной плиты

фундамент монолитная плита с ребрами вверх

Монтаж фундамента происходит в два этапа. Сначала заливается монолитная плита, затем заливается монолитная лента фундамента.

Для устройства чистого пола можно использовать несколько вариантов:

• обратная засыпка песком, керамзитом;
• устройство несъемной опалубки и заливка бетоном;
• монтаж плит перекрытия.

К минусом строительства такого фундамента можно отнести большой расход строительных материалов и высокая стоимость монтажных работ.

К плюсам, высокая прочность и долговечность.

Стоимость такого фундамента составляет от 10 000 до 15 000 рублей за кв.м.

Смотрите видео о строительстве фундамента с ребрами вверх

Скачайте проект фундамента с ребрами вверх

Технология строительства фундаментной плиты своими руками

Виды монолитных фундаментов

Плитный фундамент может быть как с ребрами жесткости, так и гладким. Обычно ребра устраиваются с нижней стороны плиты, что предотвращает ее перемещение в горизонтальном направлении и повышает ее устойчивость к деформации. При этом верхняя часть плиты выполняется гладкой и может служить в качестве пола для цокольного этажа или подвального помещения.

Также существуют мелкозаглубленные и глубоко заглубленные монолитные плитные фундаменты. Под заглубленный плитный фундамент выкапывается котлован, что подразумевает немалый объем земляных работ. Зато плитный фундамент, который опирается на слой плотного несжимаемого грунта, способен выдержать даже самое тяжелое здание. Как правило, для строительства частного дома глубоко заглубленный плитный фундамент используется очень редко, так как нет необходимости в такой высокой несущей способности основания. Да и большой объем земляных работ не способствует распространению этого фундамента. Более часто применяется мелкозаглубленный плитный фундамент.

Для возведения такого фундамента снимается плодородный слой почвы и устраивается песчано-гравийная подушка. В результате поверхность плиты располагается немного выше, чем уровень земли. Устойчивость плиты к морозному пучению обеспечивается утеплением грунта вокруг фундамента.

Заливка плитного фундамента

Создание армированного каркаса

Арматурный каркас формируется из продольных элементов — арматуры, диаметр которой 12 мм. Поперечные элементы изготавливаются из арматуры, диаметр которой 10 мм.

Если предварительные расчеты показали, что для строительства необходимо использовать тонкую монолитную плиту, которая имеет толщину максимум 200 мм, на плоскости собирается армированная сетка, ячейки которой 150х150. При толщине монолитной плиты, превышающей 200-250 мм, необходим объемный арматурный каркас, на изготовление которого требуется два слоя сетки. Для этого в магазине строительных материалов покупают вертикальные арматурные хомуты, либо сгибают их сами, используя автоген, тиски и молоток. Назначение этих элементов – быть основаниями между двумя сетками.

По краям каркаса, изготовленного из арматуры, устанавливают арматурные П-образные соединения. Их покупают либо делают сами.

Необходимо обратить внимание на то, что укладка арматурного каркаса производится не на теплоизоляционный слой, а на специальные фиксаторы, изготовленные из пластика (ФС-30), купленные в стройтоварах

Места, где соединяется арматура в продольном и поперечном сечении, сваривают, благодаря чему экономится время установки фундамента. Однако, специалисты считают, что, используя сварку, можно пережечь тонкие арматурные сетки, и место соединения станет хрупким. А вертикальные нагрузки могут привести к повреждению арматуры. По этой причине они рекомендуют для скрепления арматуры использовать вязальную проволоку, которую лучше сложить вдвое. Она обеспечит прочность конструкции.

Важный момент: при соединении каркаса из арматуры сваркой лучше использовать арматуру, имеющую маркировку С, что означает «свариваемая».

Плитное основание с ребрами вниз

Чтобы понять, что из себя представляет плитная опора с ребрами вниз, можно сравнить его с твердым листом, лежащим на пружинах. Жесткость таких пружин, да и всего фундамента в целом определяется в первую очередь характеристиками грунта, на котором располагается строение, а также тяжестью, которая возложена на основание. Если площадь конструкции достаточно большая, во время расчетов следует учитывать, что нижние части конструкций могут функционировать в разных режимах. Чтобы не произошло деформирования, проводится дополнительное армирование фундамента.

Ребра в первую очередь необходимы конструкции для уменьшения толщины плиты. Такая конструкция не становится менее прочной, однако, ее обустройство требует немало времени и трудоемкости. Для возведения основания нужно:

• Предварительно подготовить специальные траншеи для ребер жесткости.
• Вмонтировать дополнительные каркасные конструкции и скрепить их с арматурой плиты.

Преимуществом использования плит с ребрами вниз является отсутствие каких-либо помех в цокольном помещении. Однако, при обустройстве данного вида фундамента, даже при соблюдении всех строительных стандартов могут возникать некоторые проблемы:

1. Для создания жесткого основания под укладку плиты необходимо вмонтировать дорогую опалубку, которая будет достаточно жесткой, чтобы геометрия коробки не была нарушена в дальнейшем.
2. Заливка бетонного раствора, которая в данной конструкции производится поэтапно, может со временем стать серьезной проблемой, так как из-за временной разницы в несколько дней между этапами на бетоне могут появиться трещины. Даже небольшие повреждения могут серьезно повлиять на прочность и целостность конструкции.
3. Чтобы проложить какие-либо коммуникации под монолитной плитой, нужно будет обустроить специальные каналы, а затем уложить в них кожухи или капсулы. Если этого не сделать, в дальнейшем провести ремонт коммуникаций без вскрытия фундамента просто не получится.

Заливка бетонного раствора

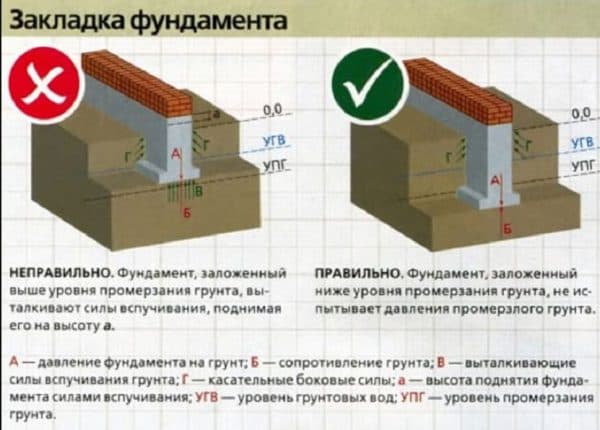

Глубина залегания

При возведении плитного фундамента необходимо снять верхний дерновой слой минимум на 40 см. После этого подготовленный участок следует засыпать нерудным материалом с минимальным содержанием глины. Во время сооружения плитной опоры рекомендуется учитывать следующие моменты:

1. Если в доме планируется постоянное отопление, можно использовать минимальный слой утеплителя, так как при обогреве помещения грунт под ней не успеет промерзнуть;
2. При периодичном отоплении дома необходимо дополнительно уложить слой пенополистирола под плиту и отмостку. Это позволяет минимизировать риск пучения из-за перепадов температуры.

Обычно при удалении верхнего слоя грунта на 30-40 см, глубина залегания плитного фундамента составляет до 10-20 см. Чтобы дополнительно приподнять дом во избежание контакта стен с почвой, рекомендуется дополнительно сооружать кирпичный цоколь или монолитные балки под несущими стенами. Также не лишним будет обработать основание жидкой битумной мастикой. Она обеспечит гидроизоляцию поверхности.

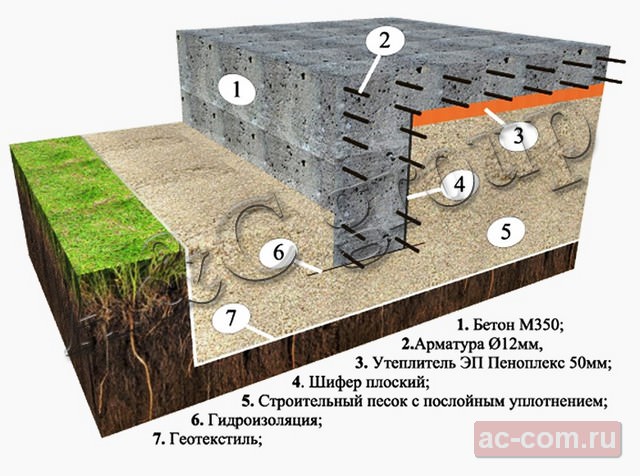

Конструкция основания

Вне зависимости от технологии укладки, существует стандартная схема конструкции плитного фундамента, которая подойдет для любого типа сооружений:

Верхний слой грунта полностью убирается. Это необходимо, чтобы утопить опору в почву, что обеспечивает более надежную защиту от различных геологических и климатических воздействий. Больше информации касательно подготовки участка под заливку фундамента смотрите тут;
Подстилающий слой или подушка. Укладывается взамен чернозема, а в качестве наполнения можно использовать любой песок или щебенку в зависимости от содержания глины в почве. Толщина этого слоя не должна превышать 60 см;
Подбетонка – это важный элемент конструкции, который необходим для выравнивая основания, а также защиты последующих элементов и протекания жидкой части цемента в подушку;
Гидроизоляция обычно укладывается в 2-3 слоя

Можно использовать любой доступный рулонный материал, который без труда можно найти в любом строительном магазине;
Утепление важно для сохранения геотермального тепла в помещениях с непостоянным режимом обогрева, а также для улучшения функционирования теплого пола. Как правило, применяют экструдированный пенополистирол с высоким процентом плотности;
Непосредственно бетонная плита с предварительно уложенной арматурной сеткой

Именно она должна немного выступать из земли, чтобы снизить контакт стеновых материалов с грунтом.

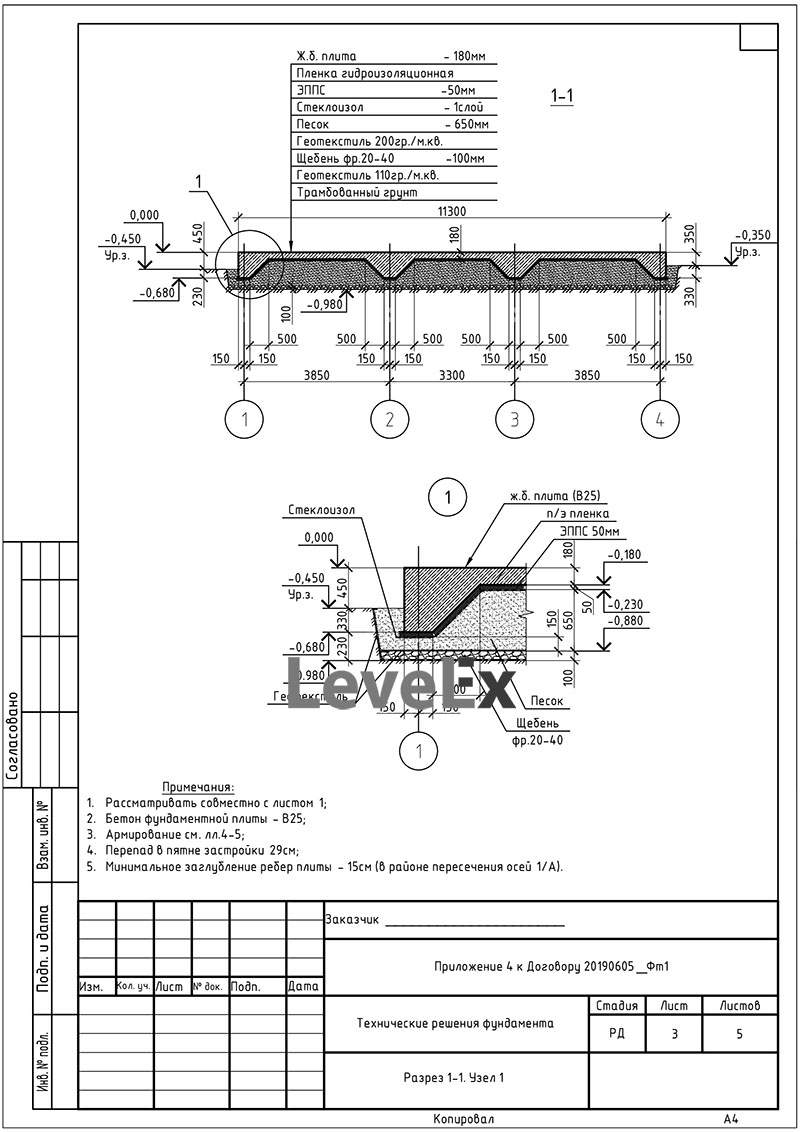

Детальный план фундамента необходимо составить еще до начала подготовки участка под строительство. Это поможет не только минимизировать расходы, но и выбрать наиболее подходящие строительные материалы в зависимости от состояния почвы.

Особенности строительства плит с ребрами жесткости вниз

При строительстве плитного основания выступами вниз необходимо убрать не только гумусовый слой под все здание, но и разработать траншею под будущую монолитную ленту с учетом подсыпки песчаной подушки. Для этого делается разметка участка с промерами по диагонали, чтобы исключить лишнюю работу.

Расположение плиты на фундаменте

На дно котлована укладывается песчаная подушка слоем не меньше 25 см. При строительстве здания с большой нагрузкой на фундамент, подушку делают толщиной до 45 см с послойным уплотнением до необходимого коэффициента. Чтобы исключить нарушения геометрии будущего ребра жесткости и для лучшей трамбовки песчаной подушки, необходимо установить качественную опалубку под ребра. Желательно перед засыпкой щебеночно-песчаной смесью застелить дно геотекстилем с заходом на борт котлована.

Для долгой эксплуатации здания необходимо произвести гидроизоляцию фундамента. До заливки бетоном щебеночно-песчаную смесь нужно обработать специальным цементным раствором толщиной не более 4 см. Поверх этого слоя устраивается битумная грунтовка с последующей укладкой гидроизоляции. Для предотвращения повреждений гидроизоляции при других работах, сверху заливают цементно-песчаную стяжку толщиной 4 см.

Следующим этап строительства фундамента с выступами вниз является установка опалубки под верхний слой основания. Нижний слой устанавливается до трамбовки песчаной подушки. Щиты опалубки можно изготовить как самому, так и приобрести в специальных магазинах. Возможно использование подручных материалов. На видео Вы увидите, как правильно установить опалубку плиты фундамента.

Армировать будущую ребристую плиту надо согласно произведенному расчету. В зависимости от принимаемой нагрузки под стены укладывается арматура разного диаметра и ее количество. Для лучшего восприятия нагрузок и устойчивости фундамента обязательно нужно соединить между собой каркасы ребра и плиты.

Последним этапом строительства плитного фундамента с ребрами жесткости вниз является заливка бетоном опалубки. Заполнение происходит обязательно в один прием, иначе это может повлиять на целостность плиты, что повлечет за собой появление незначительных трещин в защитном слое бетона.

Расположение ребер вниз при утеплении основания и отмостки позволяет создать мощную подушку, с помощью которой становится возможным строительство здания на пучинистых грунтах.

Фундамент монолитная плита с ростверком

Устройство монолитного фундамента для частного дома

Плитный фундамент для бани: технология заливки монолитной плиты

Как выставить уровень фундамента

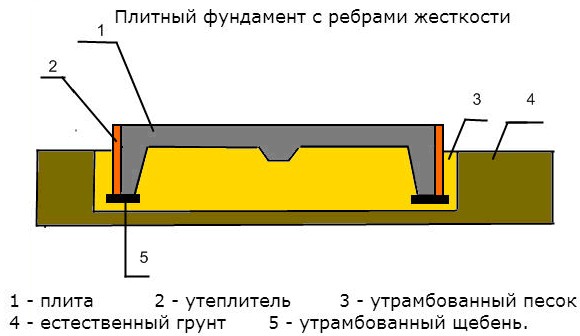

Фундамент плита с ребрами жесткости

Недостатки

Рельеф на участке под такой фундамент должен быть ровным

Плавающий фундамент нельзя рассматривать как универсальный вариант для всех строительных объектов.

Как и любое другое основание, он имеет недостатки:

• не подходит для устройства на строительных участках с уклоном;
• возникают трудности, если требуется построить дом с подвалом на фундаменте из бетонных плит;
• могут возникнуть проблемы с ремонтом коммуникаций, проведенных под фундаментом;
• строительство плитного фундамента в зимний период потребует дополнительных вложений на прогрев цементного раствора и поддержание на строительном участке плюсовой температуры.

Основные этапы устройства

Для фундаментной плиты с ребрами жесткости вниз требуется убрать не только слой плодородной земли под всей площадью строения, но и выкопать траншеи под бетонную ленту с учетом устройства щебеночто-песчаной подушки. До этого на участке производится предварительная разметка.

Дальнейшие работы выполняются в строгом соответствии с проектом:

• утрамбовывается основание;
• подсыпается щебень и песок;
• укладывается гидроизоляция;
• устанавливается опалубка;
• монтируются арматурные каркасы и сетки;
• заливается бетон.

Последовательность работ и дополнительные мероприятия (утепление, вывод коммуникаций, устройство дренажа и т.д.) указываются в технической документации. Она составляется с учетом индивидуальных условий, государственных нормативов и стандартов. Также следует придерживаться указаний и рекомендаций, изложенных в технологических картах.

голоса

Рейтинг статьи

Виды фундаментных плит

Существуют различные схемы обустройства плитного основания:

1. Классическая плавающая (незаглубляемая) плита. Для ее обустройства используется песчано-гравийная подушка. Применяется на участках с высокой вероятностью продольной деформации грунта, вызывающей процесс скольжения. Не использовать песчаный слой можно тогда, когда грунт на строительном участке имеет структуру и прочность, придающие ему способность выдерживать передаваемые нагрузки, избегая неравномерное осаживание.
2. Основание, укладываемое на сваи. Свайная опора фундамента необходима, если участок строительства имеет слабые механические свойства, либо здание строится на склоне, который не поддается укреплению или террасированию.
3. Плитное основание с ребрами жесткости вниз используется при строительстве на грунтах, которые характеризуются ослабленностью и способностью к скольжению. Ребра выполнены в виде трапециевидных или прямоугольных утолщений внизу и внутри плиты. Благодаря им горизонтальная часть основания имеет меньшую толщину.

Устройство плиты может быть различным. Иметь:

• Один подстилающий слой в 50 см, для чего используется песок и щебень 60:40.
• Два подстилающего слоя из песка и щебня, которые не смешиваются, а укладываются и утрамбовываются поочередно. Вниз кладут щебень, а песок засыпают в пространства между ребрами. Если на участке строительства переувлажненный грунт – это самый надежный способ.

• Утепляемый фундамент с ребрами вниз. Он также называется шведка, поскольку она была придумана скандинавами. Обустраивают ее щебневым и песчаным слоями, а также плитным пенополистиролом. Под местами, где опираются ребра, производят укладку экструзионных листов, имеющих высокую жесткость (ЭППС), между которыми прокладываются более дешевые листы (ПСБ С). Используется в регионах с холодным климатом при строительстве домов с повышенной энергоэффективностью.
• Плитное основание с ребрами жесткости вверх – это укладка сверху плиты ленточного фундамента. Ребрами здесь становятся монолитные стенки цоколя, в качестве связующего звена выступает закладная арматура, расположенная под наружными и внутренними стенами будущего здания. Можно использовать и малое заглубление, а если дом будет с подвалом, то выполняется глубокое заложение основания, при котором стены подвала будут выполнять роль ребер жесткости.
• Основание, имеющее коробчатую конструкцию, может считаться плитным и ленточным, который выполняется с расширенными подушками, слившимися в одну плиту. Таким фундаментам не страшны любые нагрузки, они подходят для возведения высотных зданий. Малоэтажные здания строят на таком фундаменте, если на участке строительства неоднородные грунты, имеющие небольшую несущую способность. Также показано использовать такие основания, если стройплощадка находится в сейсмоопасном районе. Коробчатые конструкции бывают плоскими и с ребрами, в промежутки между которыми укладывается песчано-гравийная смесь или полистирольный утеплитель, накрываемый бетонной подготовкой. Если заглубление большое, между ребрами, которыми служат стены здания, можно обустроить помещение для погреба или подземного гаража. Если осадки грунта неравномерны, не рекомендуется использовать в качестве ребер стены. Нужно обустроить пересекающиеся под прямым углом балки.

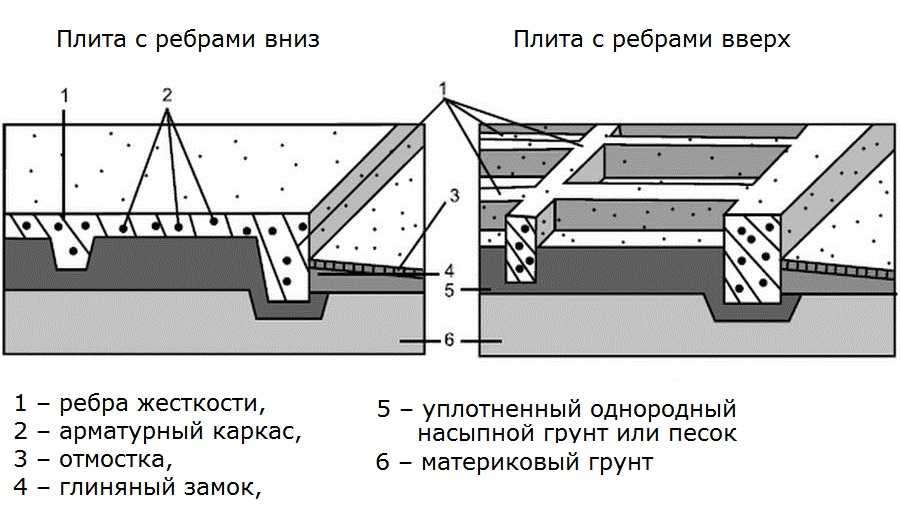

Разновидности фундаментных плит

• Ребра жёсткости вниз: когда ленточная основа размещена под основанием плиты;
• ребра вверх: лента заливается по периметру плиты;
• комбинированный вариант производства: ребра размещены двумя способами на одной плите.

Ребристая плита уменьшает количество используемого бетона, при этом, не снижая показатель прочности.

Ленты на монолитной плите закладываются по периметру плиты, под несущими конструкциями. Если площадь строения велика, то укладываются поперечные плиты (ФБС) для прочности. Высота ленты определяется в соответствии с расчётными данными. Верхние ребра – выступы исполняют роль цоколя. В проёме укладывается утеплитель. При необходимости, закладываются кабеля коммуникации, тёплый пол.

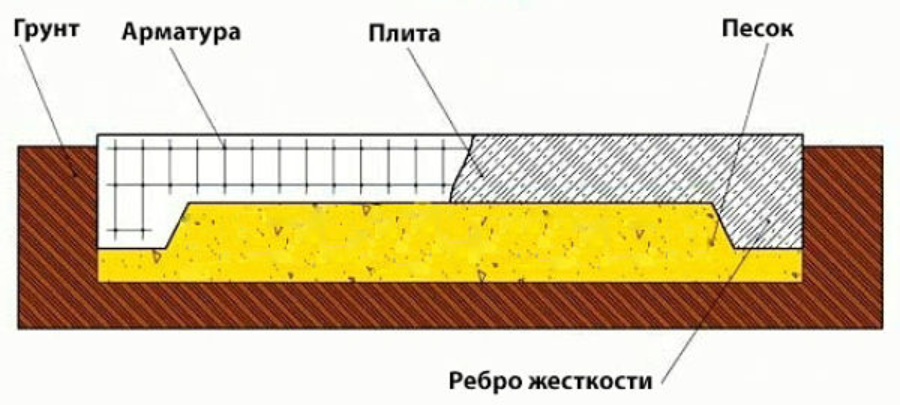

Фундаментная плита с ребрами вниз

Схематично конструкцию можно представить в виде упругого листа, лежащего на пружинках. Их жесткость во многом определяется характеристиками залегающих на участке застройки грунтов и загруженностью фундамента. Естественно, что при значительной площади плиты, ребра могут работать в различных режимах, что необходимо учитывать в расчетах. Неравномерное деформирование, в этом случае, компенсируется более сложным армированием по сравнению с плоской плитой.

Ребра, прежде всего, позволяют уменьшить толщину основной части плитного фундамента. Конструкция не лишается прочности толстого параллелепипеда, но трудоемкость ее устройства увеличивается. В частности, требуется:

• выкопать траншеи под ребра жесткости;
• установить дополнительные каркасы и связать их с арматурными сетками плиты.

Кроме того, на стадии проектирования необходимо выполнить точные расчеты, учитывающие достаточно много факторов

Во внимание принимается неравномерность загрузки основания дома и разные условия залегания грунтовых слоев

Преимуществом ребер жесткости, обращенных вниз, является отсутствие помех в подвальном помещении, так как верхняя поверхность плиты является гладкой. Но оказывается, что при устройстве такого плитного фундамента возникают определенные трудности даже при точном соблюдении технологии работ:

• для качественной трамбовки основания под плиту, предварительно следует установить жесткую, дорогую опалубку под ребра, иначе нарушится геометрия короба;
• поэтапная заливка бетонным раствором сначала лент, а затем через 3-7 дней – плиты, в дальнейшем может повлиять на целостность монолитной конструкции, что повлечет за собой нарушение защитного слоя бетона. Появившиеся незначительные трещины, в свою очередь, окажут влияние на срок эксплуатации фундамента;
• для прокладке коммуникаций, под плитой придется устроить специальные каналы, уложить кожухи или капсулы. Их отсутствие не позволит выполнять ремонтные работы, не вскрывая фундаментную конструкцию.

Ребристая плита на склоне

Одним из недостатков плитного фундамента является невозможность его устройства на участке с перепадами высот. Но ребра жесткости, направленные вниз, допускается выполнять с переменным сечением. По сути, такая конструкция является гибридной. Она представляет собой монолитный ленточный фундамент с верхней плитой перекрытия и нижней бетонной подушкой. Верхняя часть ребер одновременно является цоколем дома.

Высота ленты может быть любой, но подошва всех участков располагается, как правило, на одном уровне. Ширина участков определяется, исходя из расчетных нагрузок. Центральная часть подушки всегда выполняется шире, тогда как крайние делаются примерно на 50 процентов у́же. Ребра жесткости переменного сечения помогают решить проблему возведения плитных фундаментов в условиях перепада высот.

Конструкции теплокамер

Теплокамерой называется заглубляемая в грунт конструкция, в которой устанавливается запорно-управленческая арматура: задвижки, приводы. Плиты тепловых камер упрощают управление и обслуживание отдельных участков трубопроводов. Их отодвигают в сторону и выполняют плановый осмотр, ремонт, замену оборудования.

Камерные блоки обычно монтируют в местах врезки отводов в основную магистраль. С помощью нашей продукции удобно устанавливать коробки разных габаритов. Для крупных теплокамер можно купить две плиты перекрытия теплотрасс. Посреди блока монтируется поперечная опорная балка, упрощающая монтаж кроющих элементов. Высота камер зависит от заглубления теплосетей.

Этапы работ для дома с цоколем

Если речь идет о доме с “цоколем”, тогда технология будет немного сложнее предыдущей, но вместе с этим она будет экономней по соотношению использованного материала, так как толщина полученной конструкции будет меньше.

Алгоритм действий выглядит следующим образом:

Ленточный фундамент обустраивается по принципу описанному до этого. По верхнему краю фундамента монтируется палуба. Которая представляет собой деревянный щит из досок. Нижняя часть палубы должна быть подперта брусками из дерева с сечением 5*5 см и расстоянием друг от друга 70-80 см. На брусках укладываются балки 10*5 см. Поверх них закрепляются прогоны (бруски) 5*5 см. Теперь необходимо монтировать доски палубы, которые должны быть закреплены гвоздями или саморезами. Доски должны быть толщиной от 2,5 см

Очень важно, чтобы конечная конструкция была максимально устойчивой и надежной. В этой палубе проделываются отверстия, куда впоследствии укладываются канализационные трубы, отопление, штробы для проводки и т.д

Тут же необходимо сделать и люк для «цоколя». Теперь все необходимо застелить ПВХ пленкой, чтобы загерметизировать щели в щите. Что касается армирования, процесс не отличается, как и в предыдущем варианте без «цоколя». Заключительным этапом является заливка бетонного раствора, который необходимо равномерно распределить и пройтись по периметру глубинными вибраторами

Работы по утеплению нужно проводить в “цоколе” или во время обустройства пола первого этажа.

Достоинства и недостатки фундаментных ребристых плит

Конструкция и технология возведения данного основания предполагает под собой наличие как положительных сторон, так и отрицательных. Несмотря на большое распространение плитного ребристого фундамента, у него достаточно минусов:

1. Недостатком является обязательное устройство специальных каналов для прокладки коммуникаций в кожухах или капсулах. Заблаговременное их строительство позволит уложить необходимые коммуникации без вскрытия основания. Если в конструкции дома будет подвальное помещение, то возможна прокладка коммуникаций по полу.
2. Двухэтажная конструкция опалубки. Нижний слой в форме трапеции, а верхний обычный прямоугольный.
3. Сложная схема армирования, которую определают только по расчету.
4. Необходимость качественной гидроизоляции непрерывным швом для защиты фундамента от воздействия водной среды.
5. Невозможно повторное использование.
6. Сложность определения будущих стен из-за общего котлована под весь дом.

При наличии такого большого количества отрицательных сторон у плитного фундамента, существует ряд плюсов, из-за которых выбор ребристых плит очевиден:

1. Из-за устройства ребра жесткости толщина плиты уменьшается до 10 см, что снижает стоимость строительства.
2. Основным преимуществом применения плитного фундамента с ребрами жесткости вниз является гладкая поверхность пола в подвальном помещении. Это позволит минимизировать отделочные работы подвала.
3. Возможность возведения основания на пучинистых грунтах и при высоком уровне грунтовых вод.

Разновидности фундаментных плит

• Ребра жёсткости вниз: когда ленточная основа размещена под основанием плиты;
• ребра вверх: лента заливается по периметру плиты;
• комбинированный вариант производства: ребра размещены двумя способами на одной плите.

Ребристая плита уменьшает количество используемого бетона, при этом, не снижая показатель прочности.

Ленты на монолитной плите закладываются по периметру плиты, под несущими конструкциями. Если площадь строения велика, то укладываются поперечные плиты (ФБС) для прочности. Высота ленты определяется в соответствии с расчётными данными. Верхние ребра – выступы исполняют роль цоколя. В проёме укладывается утеплитель. При необходимости, закладываются кабеля коммуникации, тёплый пол.

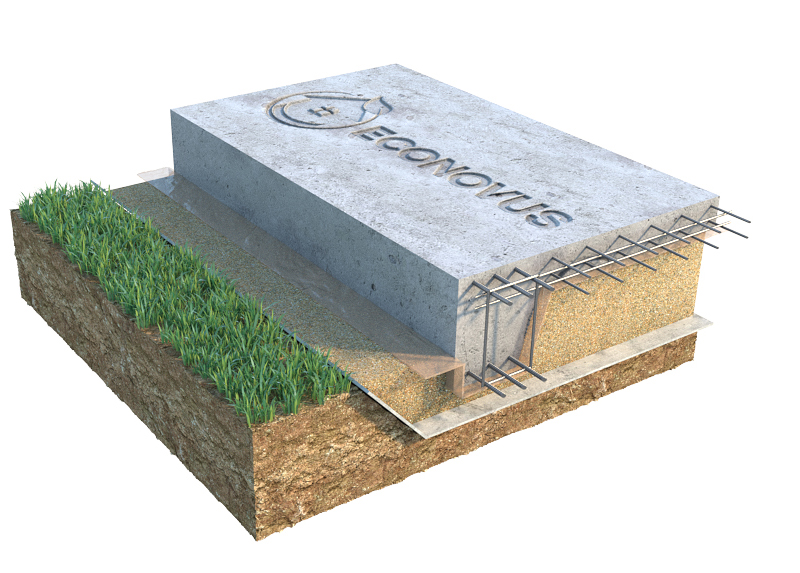

Технология строительства утепленной плиты

Монтаж утепленной плиты

Гравийная подушка защитит плиту от давления почвы

Строительство монолитного фундамента включает в себя несколько этапов. Нужно рассчитать все нагрузки, подготовить поверхность строительного участка и только после этого монтировать монолитный бетонный фундамент.

Утепляющий слой позволяет сэкономить значительные средства на обогреве помещения в процессе эксплуатации. Здесь представлена пошаговая инструкция, как сделать монолитный фундамент своими руками.

Подготовительные работы

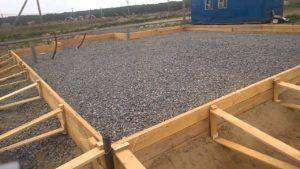

Смонтируйте опалубку и установите арматуру

Участок под плиту фундамента должен быть шире площади постройки минимум на метр с каждой стороны.

Этапы подготовки:

1. Очищают участок от мусора, выполняют разметку расположения плиты и полностью убирают плодородный слой грунта. Глубина заложения отличается в зависимости от климатических условий, типа грунта, близости подземных вод, и др. факторов. Чаще всего толщина основания составляет 200 -300 мм, при эксплуатации в сложных условиях его заглубляют до 500 мм.
2. Когда котлован готов, его дно и стенки выравнивают. По краям выводят дренажные трубы, по которым будет стекать дождевая вода, тем самым предохраняя постройку от излишней сырости.
3. Расстилают геотекстиль полосами внахлест. Материал должен покрывать не только дно, но и стенки.
4. На вбитые колья натягивают веревки строго в горизонтальной плоскости, по ним ориентируются, когда насыпают песок и щебень.
5. Насыпают слой песка толщиной 200-300 мм. Равномерно распределяют по всему периметру, смачивают и хорошо утрамбовывают.
6. Сверху насыпают щебень в один заход, распределяют по участку, плотно утрамбовывают.
7. Проводят коммуникации. Выкапывают под них канавы в щебне чуть шире, чем закладные трубы. Засыпают трубопровод песком. Поверхность выравнивают. Подробнее о монтаже плиты смотрите в этом видео:

Этапы обустройства плитного фундамента

Вообще обустройство любого фундамента предварительно требует подготовки пространства

Важно на территории возведения строения убрать плодородный слой почвы, поскольку находящиеся в нем вещества и микроорганизмы способны разрушить основание конструкции. В данном случае помимо этих работ дополнительно нужно будет выкопать траншеи для обустройства ленты из бетона. Отверстия нужно делать такой глубины, чтобы еще можно было устроить подушку из песка или щебня

Чтобы все углубления получились точными, необходимо сделать предварительную разметку

Отверстия нужно делать такой глубины, чтобы еще можно было устроить подушку из песка или щебня. Чтобы все углубления получились точными, необходимо сделать предварительную разметку.

В дальнейшем все строительные работы должны строго соответствовать разработанному проекту. Возведение плитного основания с ребрами включает в себя следующие этапы:

https://youtube.com/watch?v=ZIOk9tWSHxE

• Подготовка основания. В данном случае производится утрамбовка грунта.
• Насыпается слой песка и щебня.
• Монтируется гидроизоляционный материал. Это необходимо, чтобы защитить фундамент от воздействия подземных вод, которые могут подняться к верху.
• Установка опалубки.
• Возведение каркаса из арматуры, а также укрепляющих сеток.
• Заливка бетонного раствора.

Данная последовательность действий должна производиться в соответствии с имеющейся нормативной документацией в сфере строительства. Пристально нужно присмотреться к технологическим картам, чтобы все возведенные конструкции соответствовали требованиям безопасности и надежности.

Подводя итоги

Главное преимущество фундамента перевернутая чаша перед классическим плитным основанием — меньший размер затрат на возведение. Это связано с тем, что толщина плиты ФПЧ в среднем составляет около 20 см. В этом случае расход бетона, арматурных стержней и других строительных материалов намного ниже, если сравнить это со стандартным монолитом. Другой плюс такого основания заключается в том, что выполнять дополнительные отделочные работы для поверхности пола не требуется. Под основанием располагается гидроизолирующий слой, который защищает жильцов данного дома от действия радиоактивных элементов, содержащихся в почве. Если взвесить все достоинства недостатки такого основания, можно констатировать, что ФПЧ является надежным и крепким фундаментом как для небольшого сооружения, так и для более крупного объекта.
