Пошаговая инструкция по созданию своими руками

Столбчатый фундамент несложен в исполнении. Если следовать инструкции, можно возвести его самостоятельно. Ниже приведена инструкция возведения монолитного столбчатого фундамента.

Подготовка строительной площадки

Первым делом на площадке определяется расположение и ориентация постройки. После этого осуществляется выравнивание пятна застройки.

Далее наносится разметка при помощи арматуры и бичевки. Отметить нужно внешний и внутренний периметр стен, высоту ростверка и столбов, места расположения столбов.

Бурение и гидроизоляция

В местах установки столбов нужно пробурить тоннели нужной глубины. На дно необходимо будет установить опорную плиту, диаметр ямы должен быть в два раза больше диаметра плиты.

Дно ямы утрамбовать. Дальше нужно обустроить песчано-щебневую подушку, с утрамбовкой каждого слоя. Сверху укладывается опорная плита.

Установка опалубки и арматуры

На плиту кладется армирующая сетка. Сверху – вертикальная арматура. Для надземной части столбов подготавливается опалубка.

Заливка бетоном

Все это поэтапно заливается бетоном (не ниже М300) по 30 см. Обязательно железным стержнем бетон на каждом этапе промешивается для уплотнения и удаления пузырьков воздуха.

Монтаж ростверка

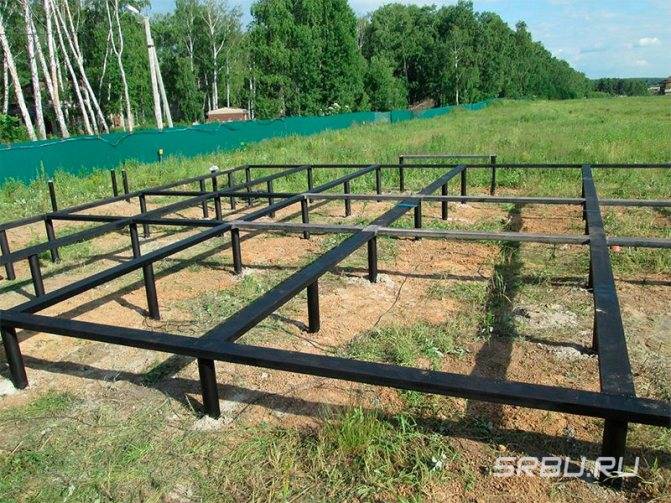

Через несколько дней бетон застывает и можно монтировать ростверк – связующую обвязку столбчатых опор. Для легких каркасных строений чаще выполняется из деревянного бруса минимум 100х100 мм.

Монтаж забирки

Забирка – декоративный цоколь, закрывающий пространство до основания здания. Соорудить ее можно из фасадных плит, цокольного сайдинга, бревна, доски или любого штучного стройматериала.

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Монтаж каркаса

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

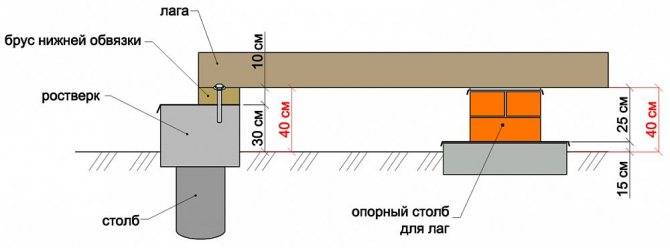

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

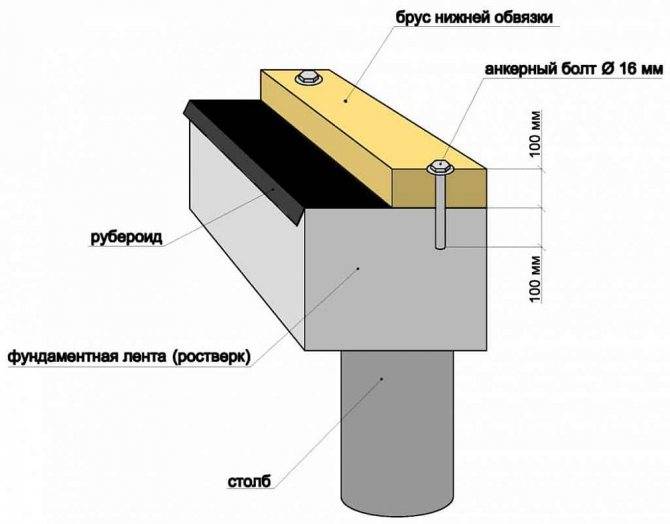

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами

Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм. Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Ленточные фундаменты

Этот вид основания наиболее распространен в частном строительстве. Хотя ленточный фундамент требует определенного объема земляных работ и значительного расхода бетона, он является самым надежным решением для каменных, кирпичных, блочных, керамзитобетонных и шлакобетонных домов. Он выдерживает значительный вес стен, равномерно распределяя его по всему периметру и оказывает равномерное, но не чрезмерное, давление на грунт, за счет большой площади опоры.

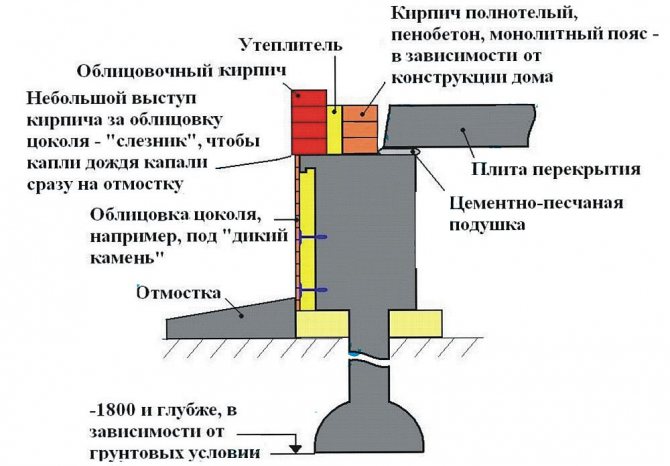

Конструктивно ленточный фундамент представляет собой монолитную железобетонную конструкцию, идущую по всему периметру дома и под всеми несущими стенами. Часто заливается бетонное основание и под перегородками — это несколько удорожает конструкцию, но значительно повышает ее надежность.

Ленточные фундаменты позволяют оборудовать под домом подвалы, цокольные этажи, гаражи — в этом случае фундамент заглубляется на высоту подземного помещения и его несущие способности ничуть не уменьшаются.

Существуют различные виды ленточных фундаментов, которые по способу монтажа можно разделить на две большие группы — монолитные и сборные.

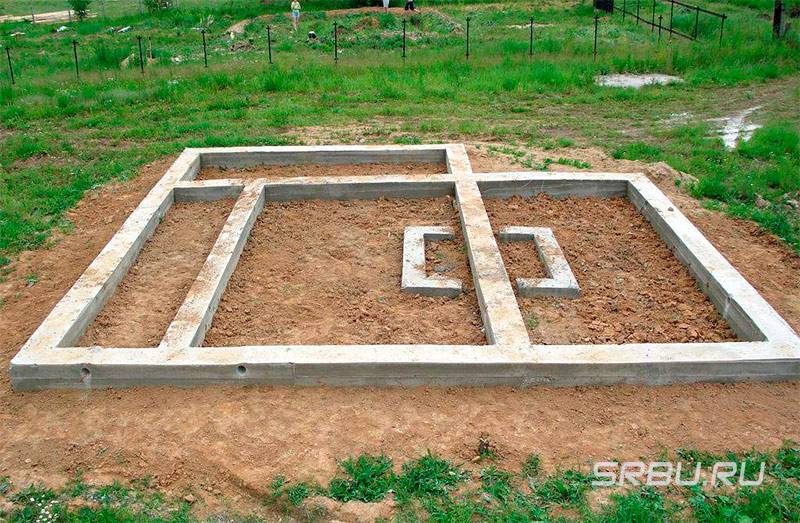

Монолитный ленточный фундамент

Для монтажа монолитных потребуются:

• песок;
• гравий или щебень;
• цемент;
• арматура;
• доски или специальные щиты для опалубки.

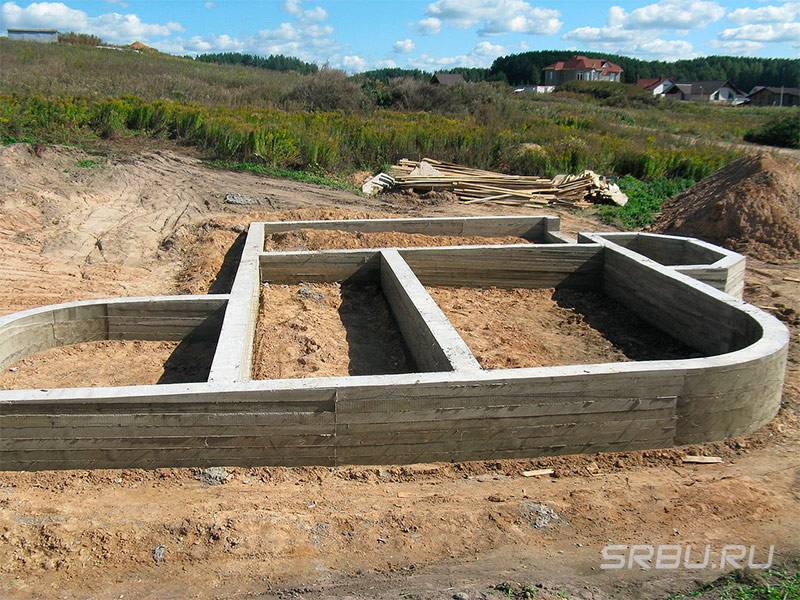

Технология монтажа достаточно проста — выкапывается траншея по всему контуру дома (включая внутренние стены и перемычки) шириной 0,4 – 0,8 м, в зависимости от толщины будущих стен. По ширине траншея должна быть на 10 – 15 см шире расчетных размеров фундамента. Расширение траншеи необходимо для обеспечения возможности установки опалубки. После монтажа опалубки внутри связывается армирующий пояс из арматуры диаметром 10 – 18 мм. При строительстве двухэтажного дома арматурная обвязка устанавливается как в подземной, так и в надземной части фундамента.

Замешанный непосредственно на участке или готовый (с завода) бетон заливается в опалубку за один день до полной высоты фундамента. Так достигается необходимая прочность и водонепроницаемость основания. Многие частные застройщики делают весьма опасную ошибку — за один рабочий день заливают бетон в траншею, а за второй — в верхнюю часть опалубки. Появившийся в месте контакта шов сильно снижает прочность фундамента и служит очагом водной эрозии.

Монолитные ленточные фундаменты удобны тем, что они могут иметь достаточно сложную конфигурацию, включая и криволинейные контуры

Здесь важно только правильно выставить опалубку и установить надежный армопояс

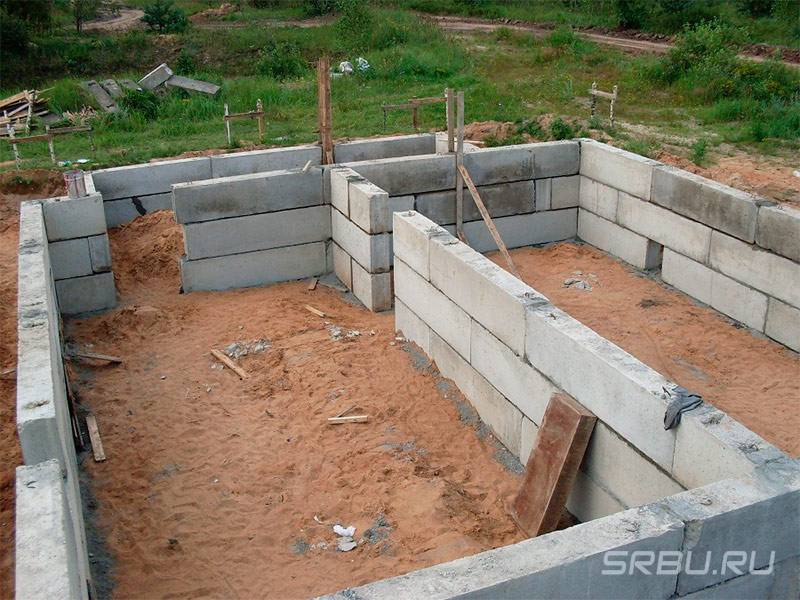

Сборный ленточный фундамент

Сборные фундаменты монтируются из готовых блоков заводского производства. Они устанавливаются в готовую траншею, связываются стальной проволокой, а швы заполняются цементным раствором. Для монтажа такого фундамента необходима грузоподъемная техника средней мощности. Сборные ленточные фундаменты очень прочные и долговечные — срок эксплуатации превышает 150 лет.

Но в применении блоков есть одно ограничение — из них удобно монтировать фундаменты только прямоугольной конфигурации, по размерам кратные длине блока. Резать блок — сложная и дорогостоящая операция. Также сборные фундаменты ограничены по глубине. Цокольные помещения и подвалы строить из блоков нецелесообразно — рано или поздно сквозь швы начнет просачиваться вода.

По глубине заложения ленточные основания подразделяются на мелко и полно заглубленные.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент предпочтителен для одноэтажных кирпичных и деревянных домов на грунтах всех типов. Особенно он уместен при высоком залегании грунтовых вод. Представляет он собой бетонную ленту на песчаной подушке. Заглубление в землю не превышает 50 см (на мягких грунтах — до 70).

Практика показывает, что при правильно подготовленной песчаной подушке высотой не менее 15 см и установленного по всем правилам армопояса, такой фундамент отлично справляется со своими обязанностями. Для повышения надежности основания необходимо установить утепленную отмостку шириной не менее 50 см, служащую для отвода дождевых вод и защиты грунта по периметру дома от промерзания.

+ Плюсы мелкозаглубленных ленточных фундаментов

1. Экономия материалов, по сравнению с полнозаглубленным ленточным фундаментом.
2. Возможно возведение на участках с высоким уровнем грунтовых вод.

— Минусы мелкозаглубленных ленточных фундаментов

1. Невысокая жесткость.
2. Необходимо очень качественное армирование.
3. Большая вероятность появления трещин в стенах построенных из тяжелых материалов.
4. Обязательно необходим дренаж и песчаная подушка.

Столбчатый фундамент для легких хозпостроек

При строительстве любого фундамента обязательно надо учитывать вес здания. Легкие хозпостройки не требуют монументального основания, поэтому наибольшее распространение для них получили столбчатые фундаменты. Их выбор обусловлен следующими качествами:

• быстрота монтажа;
• невысокая стоимость;
• способность обеспечить надежную опору.

Столбчатый фундамент устанавливается на подушку из песка или мелкого гравия, в верхней части столбы соединяются балками, на которых в будущем устанавливается цоколь

Важно учесть глубину промерзания грунта и степень его пучинистости. Этот вид основания подходит для малоподвижной почвы, иначе может произойти смещение конструкции

Столбчатый фундамент Источник nauka-i-religia.ru

Фундамент столбчатого типа с ростверком

Увеличить показатели надежности фундамента столбчатого типа можно при помощи ростверка из бетонной смеси. К тому же, этот элемент позволяет распределить нагрузку строения на опоры.

Ростверк бывает двух видов:

1. Надземный (подвесной).
2. Низкий (наземный).

Надземный ростверк устанавливают на 10-25 см выше земли. Низкий располагают на гравийной подушке.

Монтаж опалубки

Устройство подвесного ростверка предполагает наличие опалубки на столбах основания. Здесь возможны два варианта исполнения.

1. Опалубка размещается дном на уровне верхней части опор.
2. Опалубка размещается по всей высоте (до земли). Место между ростверком и землей засыпают песком.

Оба варианта предполагают использование гидроизоляционных материалов. Их помещают во внутреннюю часть опалубки.

Опалубка должна быть размещена выше уровня заливки бетонной смеси. Допустимо размещение и на одном уровне. В таком случае она должна находиться в одной плоскости с местом заливки бетона.

Укрепление ростверка арматурой

Внутренняя часть опалубки оснащается каркасом из арматуры. Прутья арматуры связываются проволокой вязального типа. Между внутренними стенками и арматурой должен быть зазор (от 3 до 5 см). Это расстояние будет защищать металл от появления коррозии. Для создания зазора применяют подставки из пластмассы.

Выпуски прутьев арматуры, выходящие из столбов, связывают с ростверком. Бывают ситуации, когда арматурные выпуски намного длиннее уровня расположения ростверка. Тогда прутья сгибают под прямым углом в месте соприкосновения ростверка и прутьев.

Бетонирование

Закончив все перечисленные выше действия, строители приступают к заливке бетонной смеси. На этом этапе нужно следить, чтобы бетон не закрыл полностью арматурные прутья. Плотность укладки смеси можно повысить, используя вибратор, стальной прут, лопату или палку. После заливки смеси необходимо выровнять верхнюю часть ростверка. Он должен находиться в одной плоскости по всему своему периметру.

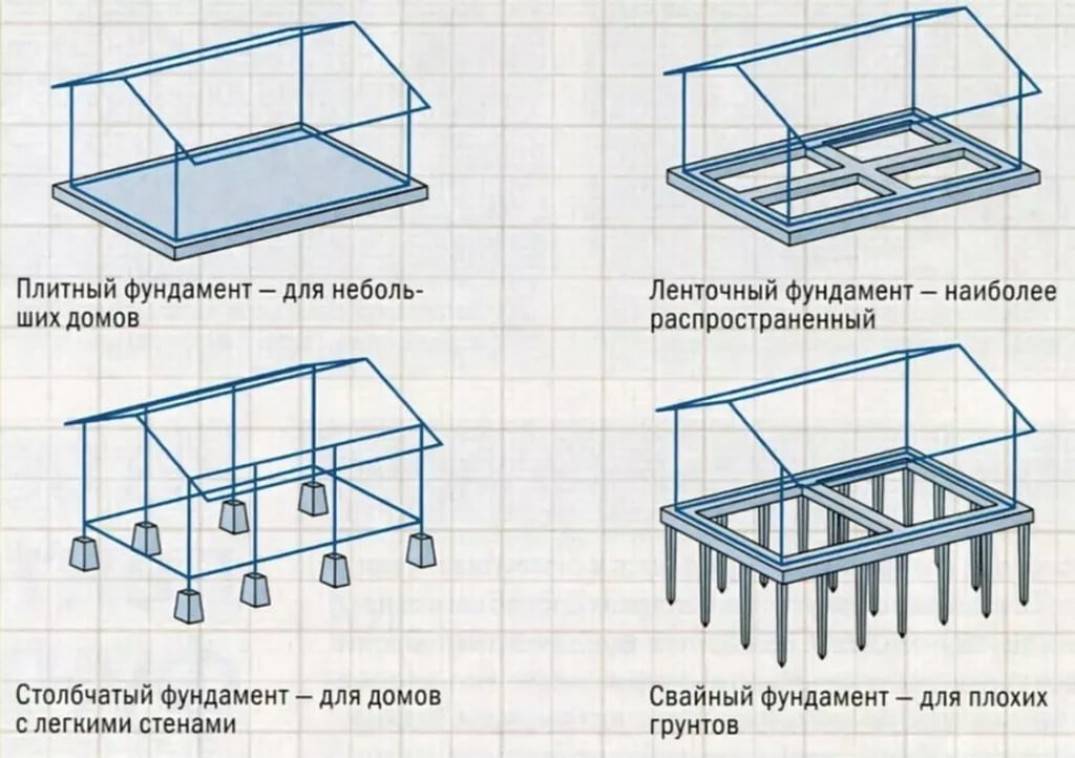

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

• Ленточный – классический вариант.
• Свайный – для сложных рельефов и грунтов.
• Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

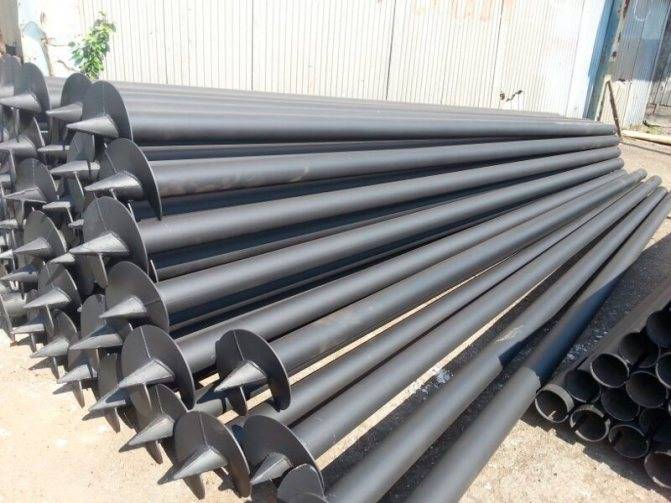

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

• возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
• эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
• обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

• сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
• здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

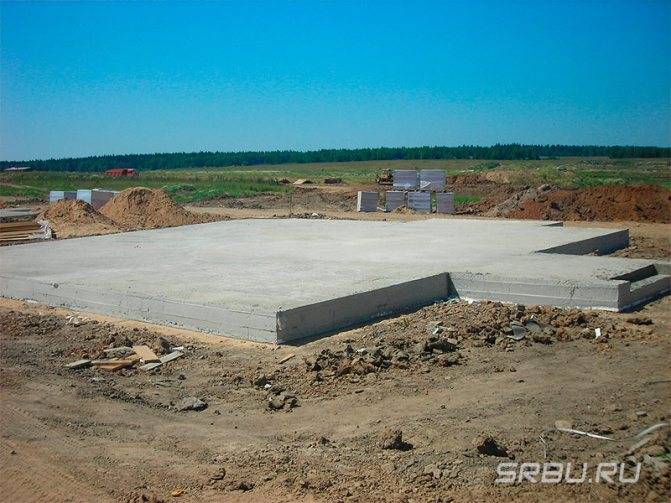

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

• пучинистых грунтах;
• в заболоченных местностях;
• при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

• устойчивость и отсутствие деформаций;
• повышенная прочность за счет монолитности и прочности арматуры;
• устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
• возможность строительства на подвижных грунтах;
• отличная гидроизоляция.

Фундамент свайный

Инструкция к фундаменту

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

1. Первый слой укладывается на подушку из песка.
2. Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Виды фундаментов под кирпичный дом

Чтобы создать надежный фундамент для кирпичного дома на долгие годы, стоит заранее рассмотреть все существующие варианты выполнения такой деятельности

Важной особенностью успешного проведения строительства становится оценка масса будущего строения. Фундамент для кирпичного дома ложится в основу сооружения значительной массы. Это исключает из списка потенциальных вариантов столбчатые и мелкозаглубленные основания для проведения строительства

Надежный фундамент для кирпичного дома обычно бывает свайным, плитным, ленточным

Это исключает из списка потенциальных вариантов столбчатые и мелкозаглубленные основания для проведения строительства. Надежный фундамент для кирпичного дома обычно бывает свайным, плитным, ленточным.

Типы и виды фундамента под дом

Распространено два варианта подготовки к строительству основания под кирпичный дом:

1. С рытьем котлована при планировании строительства массивного сооружения в два и более этажа с подземным уровнем или подвалом
2. Только с рытьем траншеи при планировании строительства дома в 1-2 этажа без подземных уровней

В любом варианте изготовлении фундамента под дома из кирпича потребуется соблюдать перечень обязательных условий и требований. В этот перечень входит:

• Определение физико-механических характеристик грунта
• Глубина промерзания грунта
• Уровень грунтовых вод
• Рельеф территории проведения строительства

Такую работу могут выполнить специалисты. Это станет гарантией получения полной и достоверной информации.

В случае, если профессионала по разным причинам вызвать не удается, можно использовать стандартные правила, какой фундамент лучше при различных обязательных параметрах:

• Так, фундамент для кирпичного дома на сухих, не пучинистых и песчаных грунтах может быть ленточным любого типа. В том числе может создаваться монолитный, сборно-монолитный и сборный фундамент под кирпич.
• На не просадочном глинисто грунте лучше всего показывает себя бутобетонный ленточный фундамент под кирпич.
• При строительстве дома на подвижных, пучинистых и просадочных грунтах оптимальным вариантом становится плитный или сплошной фундамент под дом из кирпича
• Свайный вариант основания может использоваться практически на любом типе грунтов.

Вид фундамента выбирается и в зависимости от типа возводимого строения:

1. Простые по форме и компактные по площади строения из кирпича могут возводиться на монолитных и сплошных фундаментах.
2. На слабом грунте и при больших нагрузках нужно использовать свайное основание для строения.
3. Ленточный вариант оптимален при строительстве большого по площади, в том числе дома с подвалом и цокольным этажом.

Определенные правила существуют и в отношении глубины заложения фундамента под кирпичный дом. В этом случае он располагается на разной глубине в зависимости от сочетания таких параметров, как уровень пучинистости грунта, его состав на уровне промерзания, глубины залегания подземных вод.

Если нужен надежный, важно помнить, что кирпичный дом имеет большую массу и склонен к усадкам. Большая толщина стен требует формирования надежного фундамента, который легко выдерживает значительную нагрузку. Трещина на стене кирпичного дома критична и часто становится основой полного развала конструкции

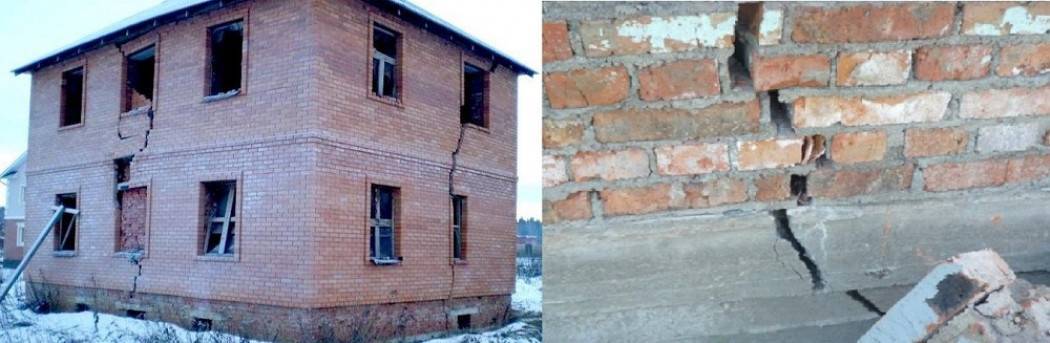

Трещина на стене кирпичного дома критична и часто становится основой полного развала конструкции.

Общая информация о фундаментах

Если начать строить стены прямо на земле, то, скорее всего, еще на этапе возведения кирпичные конструкции потрескаются и развалятся, а деревянные или каркасные наклонятся и перекосятся. Произойдет это из-за того, что грунт под ними просядет. Исключением будут лишь стены, построенные на скалах.

Дома из тяжелых материалов, таких как кирпич, шлакоблок или железобетон требуют исследований грунта и правильного выбора фундамента. Не стоит рисковать и строить фундамент наугад

Дело в том, что грунт на поверхности обладает невысокой несущей способностью, которой недостаточно, чтобы выдержать вес жилого дома. В то же время, в подавляющем большинстве случаев, чем глубже в землю, тем его несущая способность становится больше.

Основная задача, так сказать суть любого фундамента, как раз заключается в том, чтобы передать вес здания на те слои грунта, которые способны его выдержать. Для этого в зависимости то типа грунта выбирается подходящая глубина заложения фундамента, а также его вид: ленточный, свайный, столбчатый или плита

Кроме несущих характеристик грунт имеет еще три параметра, определяющих какой фундамент делать под дом:

• глубина промерзания грунта;
• верхняя отметка (уровень) грунтовых вод;

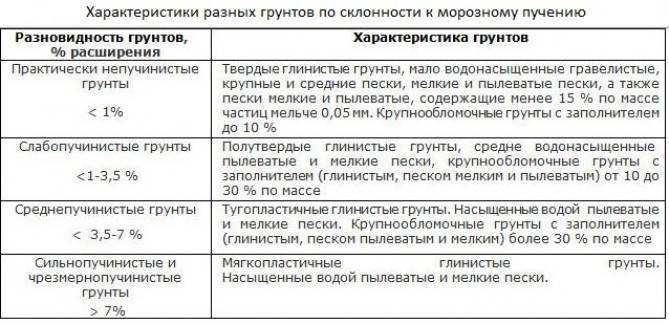

• пучинистость грунта (увеличение в объеме при замерзании).

Самые плохие для строительства пучинистые грунты. Такие грунты напитывают и удерживают в себе влагу, которая при замерзании зимой увеличивается в размерах. При этом грунт с огромной силой выпучивается вверх, выталкивая и ломая любые установленные на нем постройки. Чтобы избежать таких последствий фундамент должен опираться на слои, расположенные ниже глубины промерзания, которая у каждого района своя. Здесь и кроется ответ на вопрос какая глубина фундамента должна быть под дом. Фундамент должен быть заглублен ниже глубины промерзания.

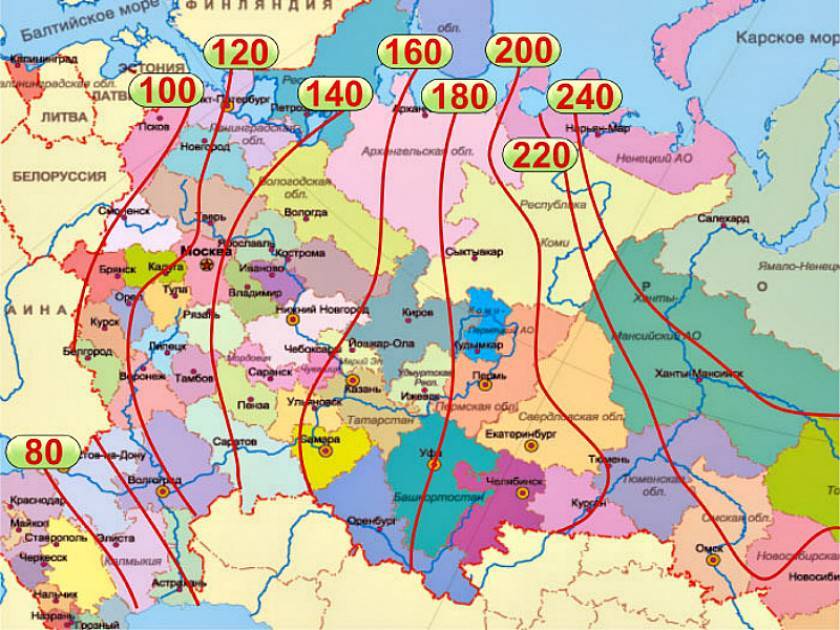

Карта глубины промерзания грунтов наглядно показывает как сильно отличается этот показатель в разных районах России. Чем сильнее может промерзнуть грунт, тем глубже должен быть заложен фундамент. Кроме промерзания на выбор фундамента также влияет склонность грунта к пучению при замораживании. Чем этот показатель выше, тем более ответсвенно нужно подходить к выбору и строительству фундамента

Наличие грунтовых вод усугубляет ситуацию с пучением, а также ограничивает применение столбчатых и ленточных фундаментов, делает дорогостоящим или невозможным устройство подвала. В таких условиях более целесообразными смотрятся плитные или свайные фундаменты.

Кстати, если перед строительством дома сделать на участке колодец для верховодки, то глубину залегания грунтовых вод можно определить с очень высокой точностью по уровню воды в нем.

Другой вариант избежать пагубного влияния от расширения грунта — это принять меры, направленные против пучения, например утепление отмостки и цоколя. Это отлично работает с мелкозаглубленными ленточными фундаментами.

Для того чтобы правильно выбрать фундамент для дома и не переплатить за излишнюю прочность обязательно нужно учитывать характеристики грунтов в районе строительства.

Расчет параметров фундамента, способы его утепления

Итак, план дома начерчен (при строительстве дома план нужно составлять обязательно), но вид основания не выбран. Учтите, что если фундамент будет, например, свайный, цоколь обязательно придется утеплять.

Нужно приступать к расчету нагрузки и вычислению параметров основания дома, а также количества материалов, требуемых для этой работы.

Для того чтобы рассчитать параметры основания, необходимо знать:

• Тип основания
• Глубину залегания фундамента
• Размеры основания в соответствии с размерами дома
• Выбор места

Сам по себе расчет фундамента капитального дома – это сложный трудоемкий процесс, требующий определенных знаний. Так как разговор идет о фундаменте под легкую конструкцию каркасного дома, то мы опустим сложные детали расчетов.

Итак, начнем с выбора места. Для этого нужно учесть три детали:

1. Глубина промерзания почв в данной местности
2. Уровень залегания грунтовых вод
3. Особенности почвы и грунта

Зная все три составляющие, мы легко сможем понять, чего нам ждать и требовать от будущего основания. Если уровень промерзания почвы выше уровня залегания вод, то останется выбрать тот фундамент, который будет справляться с нагрузкой всей конструкции. Если же уровень промерзания ниже, придется пригласить специалиста для составления плана сложного основания согласно геодезическим особенностям.

В случаях, когда геодезия не является преградой, городить сложные глубинные основания не стоит. Необходимо выбрать простой добротный тип фундамента, который устроил бы всех, поскольку каркасное строение само по себе не является тяжелым. Если это одноэтажный каркасный дом, выбирайте любой доступный вид, если двух, то ленточный, но заглубляйте сильнее.

Утепление фундамента – важный этап. От того, какой тип вы в итоге предпочли, зависит выбор утеплителя:

1. Ленточный. Для его утепления подходит пенопласт, минеральную вату или пенополистирол. Его нужно будет укрепить на конструкцию.
2. Плитный. Используют пенополистирол и керамзит.
3. Свайный и столбчатый. Засыпаются песком или керамзитом.

Столбчатый фундамент с ростверком

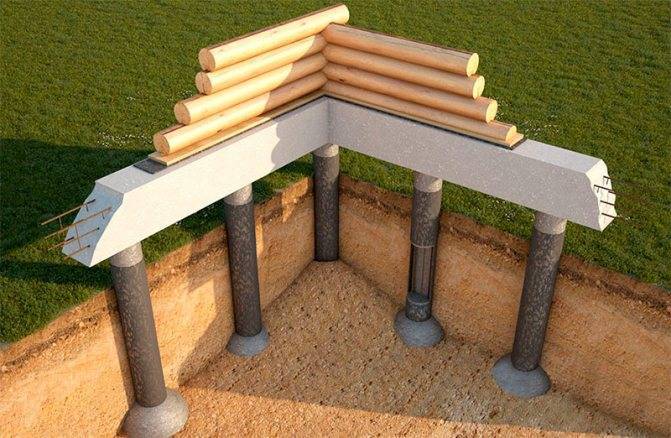

Подробнее рассмотрим установку столбчатого фундамента с ростверком. Он подойдет для одноэтажного каркасного дома

Его очень часто выбирают по причине экономичности затрат и времени, что тоже немаловажно

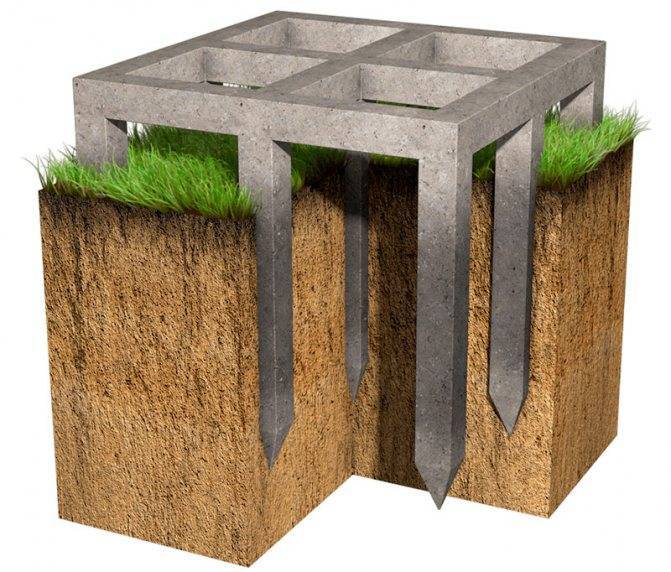

Ростверк – это своеобразная рама, выполненная из бетона, которая служит для распределения нагрузки, оказываемой на столбчатый фундамент.

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

1. Первый слой укладывается на подушку из песка.
2. Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

Плитный и ленточный фундаменты для каменных домов

Здания, изготовленные из кирпича, бетона или строительных блоков, требуют наличия крепкого фундамента, потому что обладают внушительным весом и полностью лишены пластичности, которая хоть и малой степени, но присуща деревянным домам. Малейшая подвижка основания может привести к образованию трещин в стенах и перекрытиях. Поэтому лучшим вариантом станет плитный или заглубленный ленточный фундамент.

Многослойный плитный фундамент

Плитное основание представляет собой многоуровневую конструкцию, которая укладывается в заранее прорытую яму, немного превышающую размерами строящееся здание. Плитный фундамент для дома состоит из следующих слоев:

• подушка из щебня;
• слой песка;
• гидроизоляция;
• армированная бетонная плита;
• второй слой гидроизоляции;
• утепление.

Подобный вид основания позволяет выдержать большой вес здания и обеспечивает неподвижную опору на пучинистых грунтах. Ленточный фундамент глубокого заложения монтируется на глубине более метра, чтобы оказаться ниже уровня промерзания почвы. В зависимости от региона и среднегодовой температуры это значение может меняться. Ленточный вид основания выполняет двойную функцию, помимо обеспечения надежной поддержки каменных стен, он позволяет обустроить подвальное помещение, но в таком случае понадобится потратиться на гидроизоляцию и утепление.

Глубокозаглубленный ленточный фундамент

Плитные фундаменты

Основания дома в виде сплошной или сборной плиты на всю площадь здания менее популярны, чем ленточные фундаменты, но в некоторых случаях являются единственно возможным вариантом. При строительстве на неустойчивых, песчано- глинистых, вспучивающихся грунтах, при высоком залегании грунтовых вод (выше 1 м), глубоко промерзающих почвах, лучше всего залить сплошную железобетонную плиту, на которой возводятся здания любой этажности.

Для каркасных одно и двухэтажных домов плитный фундамент практически идеальное решение. Он менее сложный, чем ленточный и свайный, но по сравнению с ними более затратный в плане расхода материалов и требуемого количества рабочего времени. Такие фундаменты часто называют плавающими — они сооружаются без заглубления и воздействуют практически только на поверхность почвы. Температурные и другие подвижки грунта на устойчивость фундамента, а, значит, и всего здания, влияния практически не оказывают.

Плитные виды фундаментов применяемые в строительстве подразделяются на монолитные и сборные. Второй вариант чаще используется при сооружении габаритных зданий с большой площадью основания и сложной конфигурацией периметра. Для жилого дома лучше остановиться на монолитном фундаменте из литого армированного бетона.

+ Плюсы плитных фундаментов

1. Простота конструкции и сооружения.
2. Подходит для возведения на сильно пучинистых, подвижных и просадочных грунтах.
3. Не требует большого заглубления в грунт.
4. Можно использовать при высоком уровне грунтовых вод.

— Минусы плитных фундаментов

1. Большой расход материалов.
2. Необходимость сооружения цоколя
3. Возможность применения только на горизонтальных площадках или при уклоне не более 1 метра на всю длину или ширину дома.

Армирование

Столбы обязательно армируются. Арматура применяется диаметром 10-14 мм, состоит из нескольких, не менее трёх, вертикально расположенных прутов, соединённых вязальной проволокой. Пруты фиксируются в опалубке так, чтобы они не касались стенок опалубки.

Верх прутов должен выступать на 20-30 см для крепления с ростверком.

После устройства столбов и контрольной проверки их верхней отметки изготавливается или монтируется ростверк. Он необходим для обеспечения жёсткости и устойчивости всей системы столбов. Для монолитного ростверка изготавливается опалубка с армированием, аналогично фундаменту. Арматура ростверка сваривается с выступающей частью армирования столбов. Металлический ростверк из двутавра или швеллера также приваривается к оголовкам столбов.

Свайные фундаменты

Самые популярные фундаменты в промышленном и многоэтажном жилом строительстве. Часто используются и при возведении небольших частных домов и коттеджей по современным технологиям. Если при строительстве промышленном способом на свайных фундаментах строят дома из любых материалов, то в частном секторе на сваях стоят преимущественно легкие сооружения из СИП-панелей, бруса, бревна.

Различные виды свайных фундаментов позволяют выбрать подходящий для любого типа строения, практически на любом грунте. Очень удобны сваи для строительства на участках сложного рельефа, в том числе и на неустойчивых грунтах. Дело в том, что длина свай практически не лимитируется — они могут достигать глубины 50 и более метров, что позволяет гарантировано достигнуть устойчивых слоев грунта, на которые может опереться здание любого размера и массы.

Современные технологии строительства используют три основных вида свай: винтовые, бурозабивные и буронабивные.

Фундамент на винтовых сваях

Наиболее востребованные в малоэтажном строительстве винтовые сваи — обычные металлические толстостенные трубы с винтом в нижней части. Они вкручиваются в землю как обычные шурупы, делается это вручную или при помощи специальных машин. Длина свай может достигать 10 -12 м при диаметре 50 – 150 мм.

После вкручивания таких опор, они срезаются на заданной высоте и соединяются горизонтальными балками — ростверком, выполняющим роль основания дома, на которое укладывается обвязка, настилается пол и затем возводятся стены.

+ Плюсы фундаментов на винтовых сваях

1. Простота и скорость монтажа,
2. Возможность использования на любых грунтах,
3. Низкая стоимость готового фундамента.

— Минусы фундаментов на винтовых сваях

1. Недолговечность (металл в земле подвержен коррозии).
2. Необходимость завинчивания на большую глубину.
3. Отсутствие возможности оборудования подвалов.

Фундамент на буронабивных сваях

Буронабивные сваи монтируются по другой технологии — сначала бурится скважина, в которой монтируется арматурный каркас. Затем вся конструкция заливается бетоном. Выступающие над землей оголовки срезаются на заданной высоте и соединяются ростверком. Глубина таких свай может достигать 50 метров.

+ Плюсы фундаментов на буронабивных сваях

1. Возможность строительства многоэтажных зданий на любом типе грунта — сваи погружаются на необходимую глубину, до плотных слоев, способных выдержать вес здания.
2. Равномерное распределение нагрузки на основание.
3. Регулировка действующего на одну сваю веса изменением количества опор.
4. Снижение объема земляных работ.

— Минусы фундаментов на буронабивных сваях

1. Сложность расчетов и монтажа.
2. Необходимость дорогостоящих геологических изысканий.
3. Необходимость использования тяжелой грузоподъемной и буровой техники.

Фундамент на забивных сваях

Забивные сваи — бетонные изделия в виде балок квадратного или круглого сечения большой длины — 12 и более метров. Они забиваются в землю ударными устройствами или способом вибропогружения. Используются преимущественно в промышленном строительстве — для забивания требуется сложная и дорогостоящая техника.

Рассмотрев все основные виды фундамента для частного дома выбор оптимального варианта упрощается. Для кирпичных, блочных и каменных зданий оптимальный фундамент ленточный. Для каркасного строительства, домов из бруса и бревна более подходят плитные или свайные (винтовые), на прочных грунтах — столбчатые. Но в каждом отдельном случае выбирается свой вариант, главное, чтобы фундамент выполнял свою основную функцию — служил надежной опорой для дома.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.
