Дома из бревна большого диаметра по канадской технологии

Выбор материала

Канадская рубка домов предполагает использование бревен, соответствующих конкретным нормативам. Специалисты настаивают на применении бревен диаметром не менее 30 см по вершине. Это условие нужно выполнять в связи со спецификой усушки и усадки всей конструкции сруба. Более крупный диаметр можно использовать по желанию заказчика – чем толще бревно, тем меньше нужно венцов для срубной конструкции, что, конечно, окажет положительное влияние на сохранение тепла будущего дома. Толстое бревно гарантирует теплоизоляцию угловых чашек.

В длину используемые бревна могут составлять 14м. В процессе возведения стен, которые превышают по длине этот параметр или по проектной необходимости, стыковка может быть осуществлена при помощи винтовых стяжек. Кроме этого, место стыковки нужно обязательно закрыть поперечной стеной переруба. Получается, что для широкоплощадных проектов, при помощи разной длины заготовленных бревен, можно возводить здания любой формы и габаритов

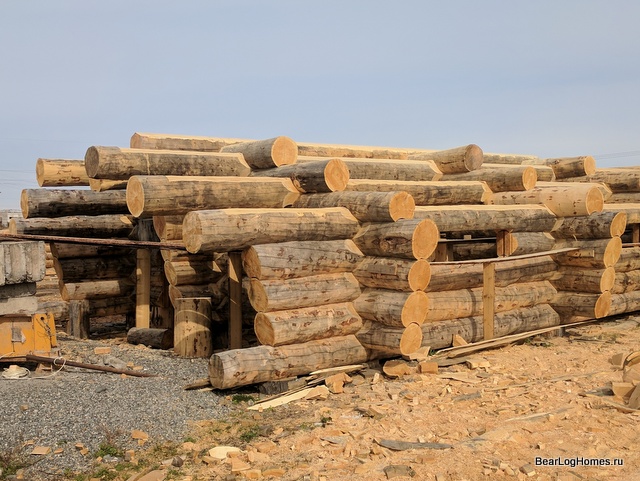

Важно правильно подобрать бревна по качеству, диаметру и длине

В процессе строения деревянных коттеджей канадской рубкой применяют только древесину хвойных сортов. Это обусловлено высокой устойчивостью хвойной древесины к влажности окружающей среды. Такой дом не будет подвергаться разрушениям ни во влажную погоду, ни под дождями или снегом. Такая древесина содержит много смол, кроме этого, она отличается высокой плотностью.

Можно использовать:

• сосну. Она традиционно используется для возведения срубов. Уровень ее смолистости и высокая плотность гарантируют долговечность строения, а привлекательный янтарный оттенок лесоматериалов дает возможность оставить коттедж без облицовки
• лиственницу. Ее прочность на 30% выше прочности сосны. Уровень содержания смол также более высокий, поэтому она более устойчива к поражению микроорганизмами. Эта древесина – хороший вариант для бань
• кедр (сосна кедровая) является природным антисептиком. С давних времен люди заметили, что данная древесина оздоравливает тех, кто живет в доме
• ель
• красный канадский кедр.

Технология

Канадская рубка, технология которой отлично подходит в том случае, когда нужен сруб с круглым бревном, отлично защищает от сквозняков. Также, данный тип рубки дает возможность не думать о постоянном доканапачивании сруба. Ведь сама технология предполагает отсутствие зазоров.

Канадский сруб строится по технологии «шип-паз». Паз – это канадская чашка, она обращена вниз, вследствие чего гарантируется дополнительная защита от сквозняков и попадания влаги. Паз отличается трапециевидной формой, а шип, совпадающий с ним клиновидной. Именно это препятствует раскрыванию чашек при усушке с образованием щелей (как в случае русской рубки), но «заклинивает» бревна одно на другом. Стоит отметить, что ни влага, ни воздух не соприкасаются с утеплителем в чаше, а значит он сохраняет все свои свойства.

В процессе формирования канадской чашки применяют двусторонний затес бревна под углом 45-50 градусов. Тем не менее, точность угла определяется специалистом для конкретных бревен и подгоняется вручную. В качестве длины затеса принимают два диаметра самого бревна (зачастую 60 см)

Очень важно совместить линии затесов с линией сопряжения чашек, для гарантии слитности бревен

В качестве гарантии идеального примыкания и «заклинивания» бревна в пазу и чашках при усушке, стоит оставить особый седловой зазор, в размере примерно 25 мм. Этот процесс называют завешиванием бревен – андерскрайбингом или причерчиванием с увеличением.

Специалисты выделяют два типа чаши (замка):

• классический с двумя затесами сверху
• бриллиантовый или diamond notch, который имеет четыре затеса, два сверху и два снизу. Довольно похож на норвежский замок, только на круглом бревне.

Почему стоит строить по канадской рубке

Существует ряд причин, по которым стоит возводить здания по канадской технологии:

• этот метод обязывает строителей подбирать и обрабатывать каждое бревно вручную. Даже обстругивать и шкурить бревна приходится руками специалистов, а не машинами, что дает возможность выбрать наиболее качественный материал и добиться наилучшего его состояния для строительства. Таким образом, бревно, подготовленное для канадской рубки, выгодно отличается от оцилиндрованного
• теплосбережение является основным понятием для данной технологии. По этой причине даже чашки под утеплитель и пазы выбирают вручную для гарантии максимально точного примыкания
• вследствие особенностей подгонки бревен можно возвести сруб таким образом, чтобы он выглядел как сплошной массив без стыков, зазоров, просветов. Утеплитель не виден ни снаружи, ни изнутри, а вторая “конопатка” не нужна
• канадская рубка бревна предполагает, что в процессе формирования стен, внешний слой дерева не снимают, это гарантирует зданию дополнительную биозащиту и защиту от промерзания
• древесный слой является препятствованием к поражению микроорганизмами, а также сохраняет материал от разрушения от ультрафиолета, выгорания. А значит, дерево не изменяет своего цвета под солнцем и свойств со временем
• бревно сохраняет естественные изгибы, природную форму и структуру поверхности, таким образом из сруба убирается некоторая искусственность
• по этой технологии в доме формируется особый микроклимат, вследствие которого увеличивается уровень комфорта и уюта. Очень выгодно смотрится баня – канадская рубка дает возможность сберечь для этого помещения максимальное количество свойств первозданного дерева.

Бриллиантовая чаша или Алмазный затес

• Строительство домов в брильянтовую чашу требует высокого мастерства от плотников, ведь это очень сложная технология. Отличие от обычной канадской методики состоит в количестве затесов – они выполняются не с одной стороны венца, а с двух:
• В перерубах пересекается большое количество граней, что внешне напоминает бриллиант. Именно отсюда и произошло название этого метода, с помощью которого можно подчеркнуть природную форму комлей и красоту древесной текстуры.
• Вершиной мастерства рубщиков считаются плотно подогнанные (до миллиметра) угловые соединения венцов.
• Преимущества бриллиантовой чаши такие же, как и у обычной канадской: полная герметичность и отсутствие щелей после усадки сруба.
• Единственным недостатком алмазного затеса является уменьшение ширины теплового паза. Именно по этой причине выбирать этот вид рубки целесообразно тогда, когда возводится деревянный дом из бревна диаметром более 460 мм. В больших срубах алмазный затес смотрится особенно изысканно!

Лиственница для рубки по-канадски

Стандарт изготовления бревенчатых конструкций по канадской рубке.

Родственницей сосны считается и лиственница. Она является хвойным деревом, часто встречающимся в российской местности.

Лиственница – долгожитель, возрастом она может доходить до 400 лет и даже больше. В диаметре дерево бывает не больше метра, однако высота его доходит до 50 метров.

Имея повышенную плотность, древесину у этой породы обрабатывать не легко. Этот «минус» один. Достоинств больше: дома из лиственницы отличают прекрасные физико-механические характеристики, высокие параметры упругости, изгиба и сжатия. Прочность древесины данной породы выше на 30%, по сравнению с сосной. Помимо этого, она устойчива к влажности и гниению ввиду высокого смолянистого содержимого в своем стволе.

Смола лиственницы не только превосходно отталкивает влагу, но и является природным антисептиком. Поэтому атмосфера дома из сосны всегда будет чистой и свежей.

Особенности

Канадская технология отличается в первую очередь тем, что комплект для постройки дома поставляется заказчику из готовых модулей, собранных на заводе изготовителе. Это значительно упрощает постройку жилища, по сути, превращая его в сборку.

Дом собирается под ключ бригадой из трех-четырех человек за один – три месяца под ключ.

Нет никаких преград для фантазий архитектора, кроме этажности. Вряд ли стоит строить каркасный дом выше трех этажей.

Не забудьте, что устройство каминов и печей в таких домах вполне приемлемо, но требует особо грамотного подхода. Поэтому если у вас нет опыта работы печником, а компания строитель такую услугу не предоставляет, то обратитесь к лучшему печнику в вашем городе, который не только кладет печи и камины, но и знаком с официальными нормами пожарной безопасности для деревянных домов.

Еще одна особенность, которой традиционно пренебрегают строители стран СНГ. Строить нужно согласно технологии. Если указано, что нужна вентиляция, значит, она должна быть. Боитесь грызунов – ставьте сетки под полом. Не хотите, чтобы дом «скрутило» через полгода, стройте из древесины, просушенной в печи. Хотите, чтобы полки не отпадали от стенок – не используйте фанеру толщиной 3 мм для внутренней обшивки. И еще много чего не стоит делать в целях экономии.

На фасаде ведь никто не экономит – мнение соседей важнее собственного уюта.

Преимущества технологии

• большое количество разнообразных типовых проектов;
• высокая скорость возведения;
• низкая стоимость строительного комплекта и работ;
• отсутствие глобальных требований к особенностям грунту;
• нет необходимости в тяжелом фундаменте из-за малого веса конструкции;
• хорошая теплозащищенность, при соблюдении технологий могут держать внутреннюю комфортную температуру при внешней от +40⁰C до -50⁰C;
• не имеет мокрых процессов во время строительства, что позволяет производить отделочные работы в любую погоду.

https://youtube.com/watch?v=MuHsT5jjlD0

Недостатки технологии

• высокие требования к древесине, сырая древесина может ссохнуться так, что вздуется сайдинг;
• низкий уровень шумоизоляции между комнатами и этажами;
• плохобработанная древесина впитывает влагу и может появиться грибок с неприятным запахом;
• дома недолговечны, эксплуатационный срок – 100 лет;
• вибронеустойчивы, стиральная машина может заставить дрожать весь дом;
• не так прочны и устойчивы как каменные здания, могут быть серьезно повреждены от воздействия стихийных бедствий;

Сорта древесины для канадского дома

Чтобы собрать прочный сруб, необходимо подобрать сорт дерева, который будет отличаться повышенными эксплуатационными характеристиками

Чтобы собрать прочный сруб, необходимо подобрать сорт дерева, который будет отличаться повышенными эксплуатационными характеристиками. Учитывая, что климат в России умеренный, а зимы бывают достаточно суровыми, необходимо подбирать бревно, изготовленное из северных холодостойких пород дерева. Чаще всего используются хвойные сорта. Особой популярностью пользуются такие:

• Сосна сибирская. Отличный вариант для строительства коттеджа из сруба. Сосновое бревно имеет демократичную стоимость в тандеме с оптимальными техническими характеристиками. Заготовленное в холодное время года, сосновое бревно имеет высокую плотность и минимальную влажность, что способствует маленькой усадке готового сруба. Кроме того, сосна выделяет в атмосферу ценные фитонциды, которые благотворно воздействуют на здоровье, а в частности дыхательную систему домочадцев. Сосновое бревно отлично держит тепло, сопротивляется воде и не подвержено гниению. К тому же именно сосна более проста в ручной обработке.
• Лиственница. Более дорогой строительный материал, но при этом и более прочный. Бревно лиственницы отличается особой плотностью, поэтому работать с ним сложнее, чем с сосной. Зато лиственничное бревно отличается устойчивостью к влаге. Более того, под воздействием воды лиственница становится еще более прочной и плотной. Стоит отметить, что этот влагостойкий тип древесины не гниет долгие годы, что положительно сказывается на крепости всей конструкции. Цена лиственничного бревна в разы выше сосны, что делает его менее востребованным. Чаще всего лиственницу используют в качестве материала для подкладной доски и нижнего венца сруба.

Еловое бревно в основном используется для устройства внутренних перегородок дома

• Ель. Этот тип хвойной древесины имеет повышенную волокнистость.
  Именно поэтому еловое бревно хоть и полезно для здоровья, в основном используется для устройства внутренних перегородок дома. Поскольку при намокании ель будет раскрывать поры и волокна, вбирая в себя лишнюю влагу. Зато внутри еловая древесина будет выглядеть неповторимо. Ровный светлый оттенок по всей длине кругляка и ценные ароматы смол, которые бревно будет излучать внутри дома, делают его довольно популярным.
• Кедр. Считается элитным сортом древесины, поскольку имеет повышенную прочность и благородный оттенок. Бревно из кедра — это долговечность коттеджа и легкий кедровый аромат в воздухе сруба. Но цена кедрового бревна останавливает застройщика и вынуждает использовать более простые сорта дерева.

Канадская рубка срубов

Канадская рубка срубов наиболее логичная технология в деревянном домостроении с использованием бревна диаметром от 36 см и более.

Главным преимуществом в канадской чаше во время рубки углового соединения сверху на  бревне делаются затесы, которые придают бревну в месте переруба не круглую, а седловидную форму. Благодаря этому верхнее бревно в процессе усушки не образует щели в перерубе, а скользит по сделанным затесам вниз и предотвращает появление щелей между бревнами.

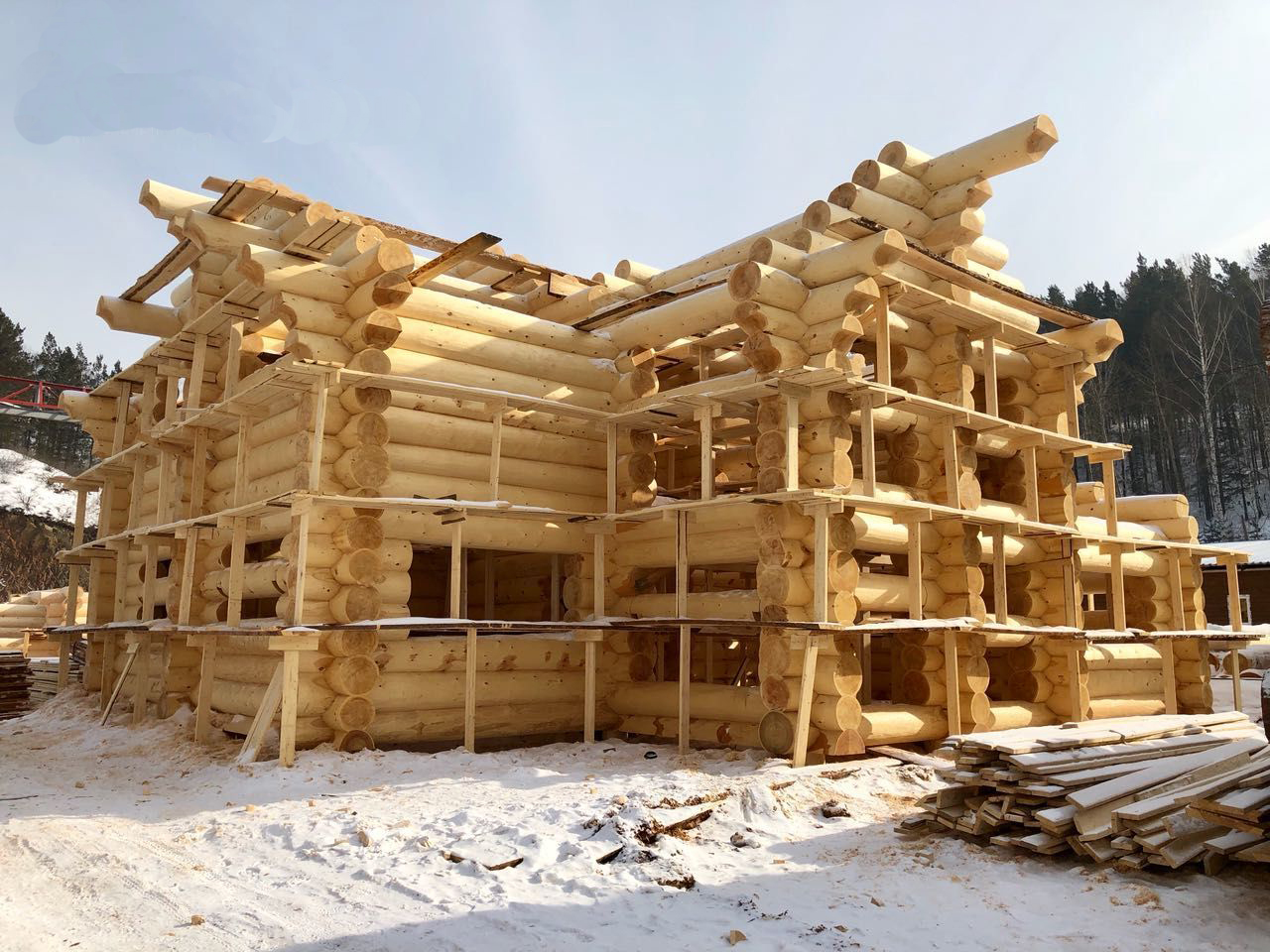

Рубка сруба в канадскую чашу

В перерубе в бревне оформляются  верхние затесы для улучшения процессов усадки. При формировании затесов, благодаря которым в канадской чаше более благоприятно проходит процесс усушки уменьшается ширина теплового паза между бревнами. При рубке сруба в канадскую чашу из бревна 30 см диаметром ширина паза составит около 10 см, а из бревна диметром 40 см, около 15 см.

Рубка сруба в канадскую бриллиантовую чашу

Деревянный дом или баня срубленная в бриллиантовую кананадскую чашу считается высшим пилотажем. Шикарный внешний вид достигается не только верхними затесами в перерубе, но и нижними. Благодаря многократному пересечению граней (затесов) в перерубе этот тип рубки и получил свое название – бриллиантовый. Небольшая ширина теплового паза. Она может быть еще уже чем у дома срубленного в традиционную канадскую чашу так как бревно имеет затесы сверху и снизу бревна. Мы рекомендуем строить дома в бриллиантовую канадскую чашу из бревна диаметром не менее 46 см.

Рубка сруба в гибридном стиле.

Все очень просто и понятно! Первый этаж рубленный, мансардный этаж Пост энд Бим, бревенчатые стропила и угол кровли 33,5 градуса – Характерный канадский стиль! Преимущества рубки сруба в гибридном стиле Если у Вас сложная (не двух-скатная кровля), то использоать рубленные фронтоны не представляется возможным. Стропильная система жестко скрепленная обрешеткой, контр обрешеткой, кровельным покрытием не даст возможность фронтонам расположенным перпендикулярно друг другу в процессе усушки естественным облразом изменить угол ската кровли при использованием традиционных скользячих опор для стропил.  На фронтонах между бревнами обязательно образуются щели равные величине услуши бревна. отсутствуют

Рубка сруба по технологии Пост энд Бим (Post and Beam)

Технология рубки сруба Пост энд Бим, когда каркас – основа дома состоит из балок и столбов изготовленных из бревна позволяет использовать разнообразные материалы для заполнения стен – горизонтальные бревна без перерубов, камень, стекло. Как правило изготавливаются каркасные стены с облицовкой разнообразными типами обшивочной доски – лог сайдинг, дранка, иммитация бруса или необрезной доски. Также на каркасную стену можно без труда уложить кафельную плитку или наклеить обои. Каркасно бревенчатые дома позволяют использоввать в дизайне совершенно разные отделочные и строительные материалы Недостатки рубки сруба по технологии Post & Beam Недостатком каркасно-балочной кострукции может являться заполнение стен рубленным бревном. Высота столбов и балок в домах Post & Beam в течение времени остается неизменным, в то время как рубленные стены подлежат усадке. Больше информации о технологии Post and Beam на странице строительство дома Пост энд бим

Богатый опыт и знания плотников компании Медвежий лог позволяют вести строительство деревянного рубленного дома любым известным способом пучной рубки

Особенности методики

Собираются канадские дома по технологии, похожей на нашу русскую «в чашу». То есть в нижнем бревне выбирается паз под верхнее. При этом края бревен выводятся наружу. Это позволяет сделать углы дома максимально теплыми. Различия между такими технологиями, как ручная канадская рубка и русская, заключаются в следующем:

• В форме самой чаши. В России паз традиционно делают полукруглым — по форме самого бревна. Канадская чаша формируется из выпиливаемых по бокам бревна овальных щек, расположенных под определенным углом. В этом случае чаша получается не овальной, а трапециевидной.
• В толщине бревна. При возведении рубленых домов в России может использоваться материал с сечением от 20 см. Если применяется канадская рубка, бревна должны иметь диаметр минимум в 50 см.
• В способе возведения фронтонов. При сборке дома по русской технологии они обшиваются доской. В канадском доме фронтоны, так же как и стены, обычно собираются из бревна. При этом просто используются разные по длине отрезки.

Собираться канадские дома могут как из обычного, так и из отесанного бревна. В последнем случае обработка производится вручную. При этом полагается снимать кору как можно аккуратнее. Таким образом, основной слой древесины бревна остается неповрежденным. Поэтому такой материал, в отличие от оцилиндрованного, полностью сохраняет все свои преимущества.

По какой технологии строятся канадские дома

Основным компонентом строительной технологии в данном случае выступает СИП-панель. Она представляет собой готовый блок для стен и перекрытий. Производят ее на промышленном предприятии и доставляют в собранном виде на площадку строительства. Это клееная конструкция из листов OSB, между которыми помещается вспененный полимер, например, пенопласт.

Чтобы возвести строение, потребуются деревянные брусья. Они послужат соединительными элементами и перемычками. Начинается строительство с угла здания, затем добавляются вертикальные стойки, перемычки и пояс жесткости. Пространство заполняется специальной пеной.

Способы возведения канадских домов

Вторым вариантом строительства таких домов является непосредственная сборка всех элементов здания на месте. На фундамент монтируется каркас, несущие элементы с оконными и дверными проемами, перегородки. Затем для определения границ использования наполнителя устанавливается основание кровли.

Далее все происходит по такой схеме:

По теме:

НАЗАД

ВПЕРЕД

1 из 8

• одна сторона строения обшивается OSB-плитами, изнутри они промазываются клеем;
• на клеевую основу укладывается утеплитель (пенопласт или пенополистирол);
• поверхность обрабатывается клеем и зашивается древесно-стружечной панелью.

Любой из типов возведения канадских домов имеет точность монтажа согласно проекту до миллиметра. Чтобы обеспечить долговечность здания, проектировщиками проводятся точные расчеты и изготавливается техническая документация.

Фундамент и кровля в канадской технологии строительства

Поскольку части будущего сооружения выполняются из легких материалов, то вес всей конструкции невелик. Из этого следует, что канадская технология строительства каркасных домов позволяет возводить их на облегченном фундаменте. Если почва под строением прочная, то можно создать ленточное или плиточное основание. Для подвижных грунтов больше подойдет свайный вариант. Однако качество не должно хромать, ведь на фундаменте дом будет стоять несколько десятков лет

Важно внести его в проект и четко придерживаться всех рекомендаций проектировщика. Строить дома по такой технологии можно как в условиях равнин, скалистых холмов, так и на активном сейсмически побережье моря. Кровля здания весит немало, поэтому важно понимать, насколько прочными и устойчивыми к нагрузкам будут стены

СИП-панель достаточно прочная и способна выдержать до 5 тонн горизонтального давления

Кровля здания весит немало, поэтому важно понимать, насколько прочными и устойчивыми к нагрузкам будут стены. СИП-панель достаточно прочная и способна выдержать до 5 тонн горизонтального давления. При сборе строения вертикальные и горизонтальные брусья увеличивают его прочность на 20% примерно

Необходимо рассчитать максимально допустимую нагрузку, которую выдержит панель, исходя из этого выбирать материал крыши

При сборе строения вертикальные и горизонтальные брусья увеличивают его прочность на 20% примерно. Необходимо рассчитать максимально допустимую нагрузку, которую выдержит панель, исходя из этого выбирать материал крыши.

По теме:

НАЗАД

ВПЕРЕД

1 из 5

Основные плюсы способа

Канадская рубка в сравнении с другими подобными методиками имеет одно немаловажное преимущество. Все деревянные дома возводятся из бревна, содержащего в себе небольшое количество влаги

Через несколько лет после постройки такие здания дают значительную усадку. Потерявшие влагу бревна, разумеется, немного уменьшаются в диаметре. При этом коэффициент усушки в продольном и поперечном направлении материала неодинаков. При использовании русской технологии само бревно уменьшается в размерах немного больше, чем чаша. В результате образуется зазор, и герметичность стен уменьшается. Углы в данном случае приходится дополнительно утеплять.

При использовании канадской методики из-за особой формы чаши такого не происходит. Стены готового здания выглядят единым монолитом и не требуют повторной конопатки.

Герметичность как особенность канадского сруба

В процессе проектирования и сооружения канадского сруба важно быть готовым к тому, что сама техника его формирования не позволит обеспечить достаточный уровень воздухонепроницаемости. Иными словами, повышенная герметичность исключает даже малейшую вентиляцию в стенах

В данном случае достоинство дома в виде высокой плотности оборачивается и недостатком. Единственным вариантом исправления ситуации будет внедрение в сруб оборудования для принудительной вентиляции. Неплотное прилегание бревен сразу после строительства не должно смущать – процесс усадки ликвидирует мельчайшие щели и герметизирует сруб. Канадская рубка, как большинство технологий сооружения деревянных домов, предполагает выполнение дополнительной теплоизоляции, что также снижает возможности для естественного проветривания.

Основная информация

Данная технология, несмотря на свое название, имеет русские корни (от жителей Новгорода Великого), создавших колонии в 15 веке. При выполнении рубки по технологии «канадская чаша» стены здания выглядят сплошным массивом, тогда как сама чаша имеет форму трапеции.

Рисунок 1. Сравнение канадской и русской рубки

Специфика выполнения стыка заключается в создании дополнительного технического паза, который исчезает при усадке и сушке. При строительстве срубов всех стран мира есть большая проблема: если не законопатить щели, то зимой дом получится непригодным для жизни. С баней эта проблема и вовсе актуальна, т.к. в ней невозможно будет помыться, а это чревато всевозможными болезнями. В технологии канадской рубки этот вопрос нивелирован именно благодаря специфике создания замка, который при сушке приводит дерево в идеально плотное состояние.

Если обратить внимание на рис. 1, то можно увидеть, как происходит процесс усаживания у русских и канадских срубов

Русская технология более хаотична, из-за чего давление идет со всех сторон сразу в сторону центра, а потом сила упругости пытается все восстановить обратно, из-за чего возникают трещины

Канадская рубка – это горизонтальное боковое давление на внутренний элемент замка, благодаря которому бревно немного сжимается и вытягивается вертикально, а оставшееся сопротивление свободно гасит сжатие. Благодаря этому удается избежать растрескивания

Русская технология более хаотична, из-за чего давление идет со всех сторон сразу в сторону центра, а потом сила упругости пытается все восстановить обратно, из-за чего возникают трещины. Канадская рубка – это горизонтальное боковое давление на внутренний элемент замка, благодаря которому бревно немного сжимается и вытягивается вертикально, а оставшееся сопротивление свободно гасит сжатие. Благодаря этому удается избежать растрескивания.

Существует и усложнение замка, в котором используется шип (курдюк). Не каждый мастер решится создавать подобные крепления, зато при правильном изготовлении качество стыков повысится значительно.

При работе очень важно на совесть выполнять стыки, дабы не создать излишков паза (не более 5% от общей высоты бревна), а также использовать действительно качественные материалы. Лиственные деревья для строительства домов не подходят даже в тех случаях, когда других рядом нет

Такой дом даже в обработанном состоянии простоит не более 20 лет, после чего потребуется оперативный демонтаж

Хвойные деревья желательно выбирать по прочности, но если опыта в этом нет, то по массе (чем выше масса сухой древесины, тем она плотнее)

Такой дом даже в обработанном состоянии простоит не более 20 лет, после чего потребуется оперативный демонтаж. Хвойные деревья желательно выбирать по прочности, но если опыта в этом нет, то по массе (чем выше масса сухой древесины, тем она плотнее).

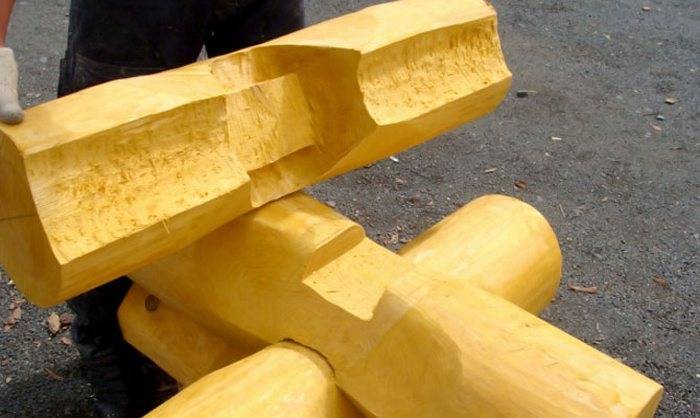

Технология рубки бревна под канадскую чашу

Чашу бревна по технологии канадцев делают с выступом, который при соединении бревен углах обеспечивает запирание замка

Такая технология напоминает рубку дома по скандинавскому способу. Однако для монтажа скандинавского сруба применяют лафет — подготовленное бревно, имеющее спилы по бокам. Срубы де под канадскую чашу возводят только из кругляка.

Рекомендуем к прочтению:

Как построить дом из кругляка: расчет материала и монтаж

Чашу бревна по технологии канадцев делают с выступом, который при соединении бревен углах обеспечивает запирание замка. То есть верхнее бревно оснащается трапециевидной чашей с выпуском, которое надевается на нижнее перпендикулярное бревно с соответствующим ложем-пазом. В итоге при нажатии два бревна соединяются в замок. После усушки и усадки дома такие чаши в отличие от стандартных русских сжимаются вокруг ложа более плотно, что снижает вероятность продувания углов. В свою очередь стандартная русская чаша при усадке бревна, наоборот, расширяет свой полукруг, делая зазоры еще большими.

Стоит отметить, что формирование канадской чаши, выступов и затёсов на бревне выполняется исключительно вручную. При этом требуется наличие профессионализма у мастера. Сборка коттеджа по канадской технологии может длиться до года или даже больше, поскольку требует высокой точности рубки. Именно поэтому сруб, собранный из кругляка в канадскую чашу, будет более дорогим, чем коттедж из оцилиндрованного дерева. Сегодня не многие компании оказывают такую услугу (строительство канадского дома из сруба). Поэтому если вы решите монтировать именно такой бревенчатый дом, как указаны на фотографиях ниже, то придётся поискать специалистов именно этого профиля. И тогда ваш сруб будет всем соседям и друзьям на загляденье! Ведь технология сборки дома, отработанная столетиями, гарантирует надёжность и крепость дома.

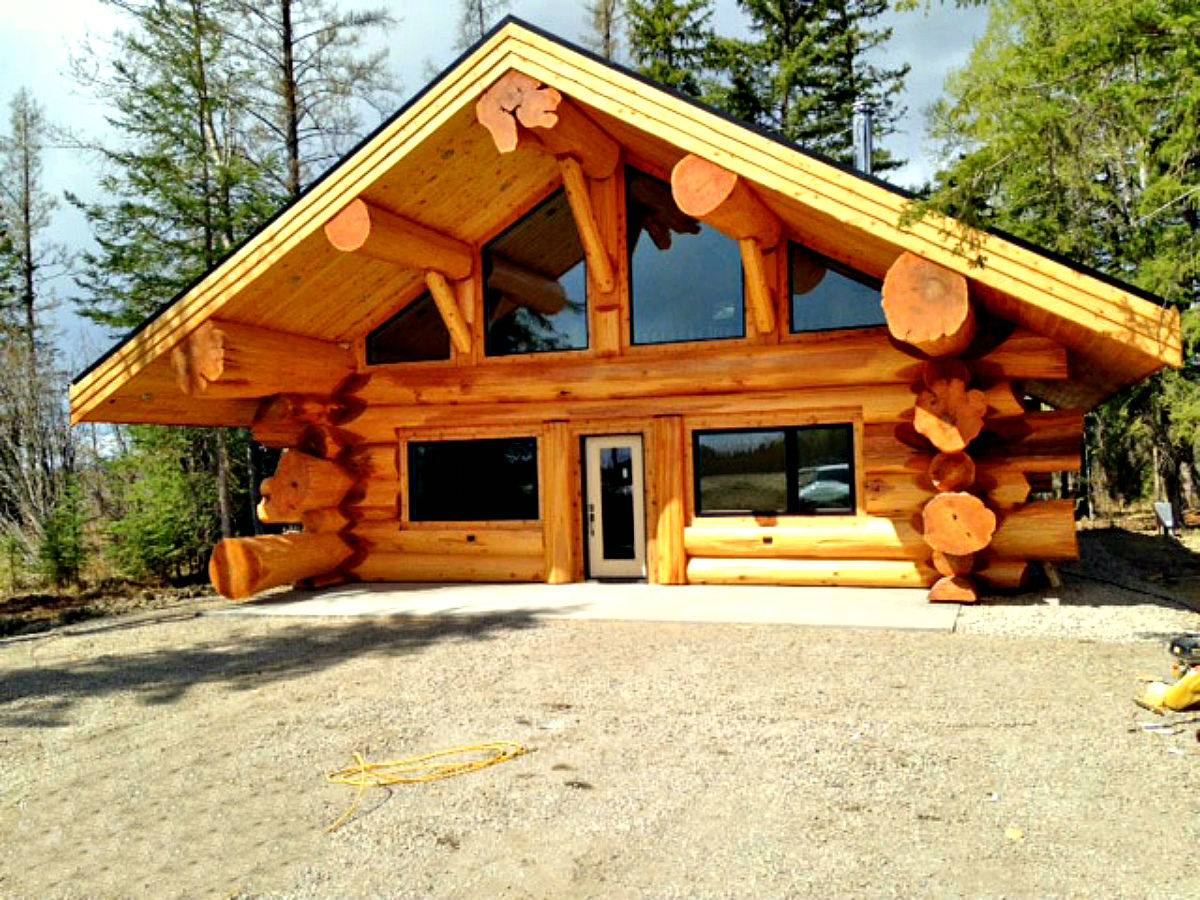

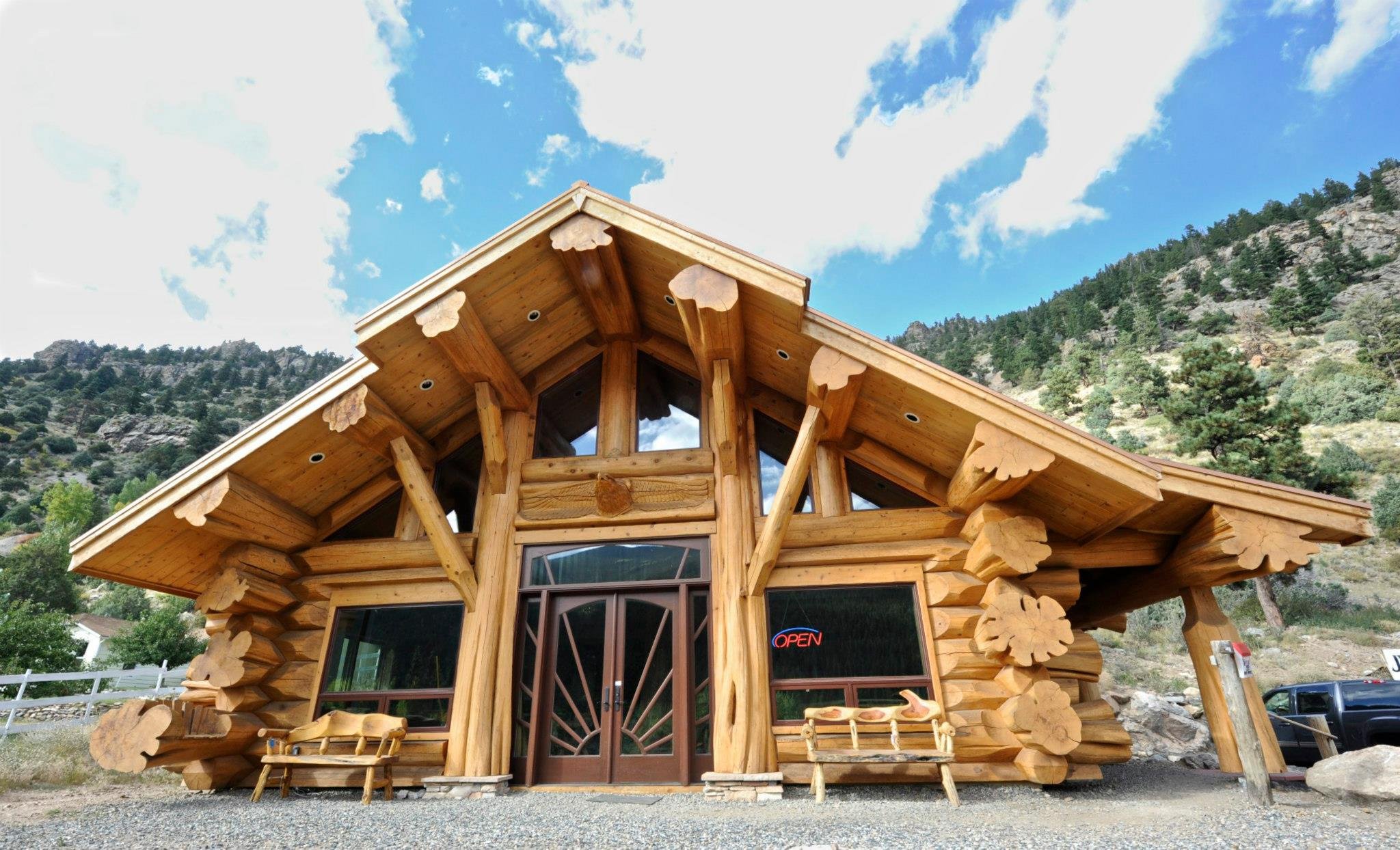

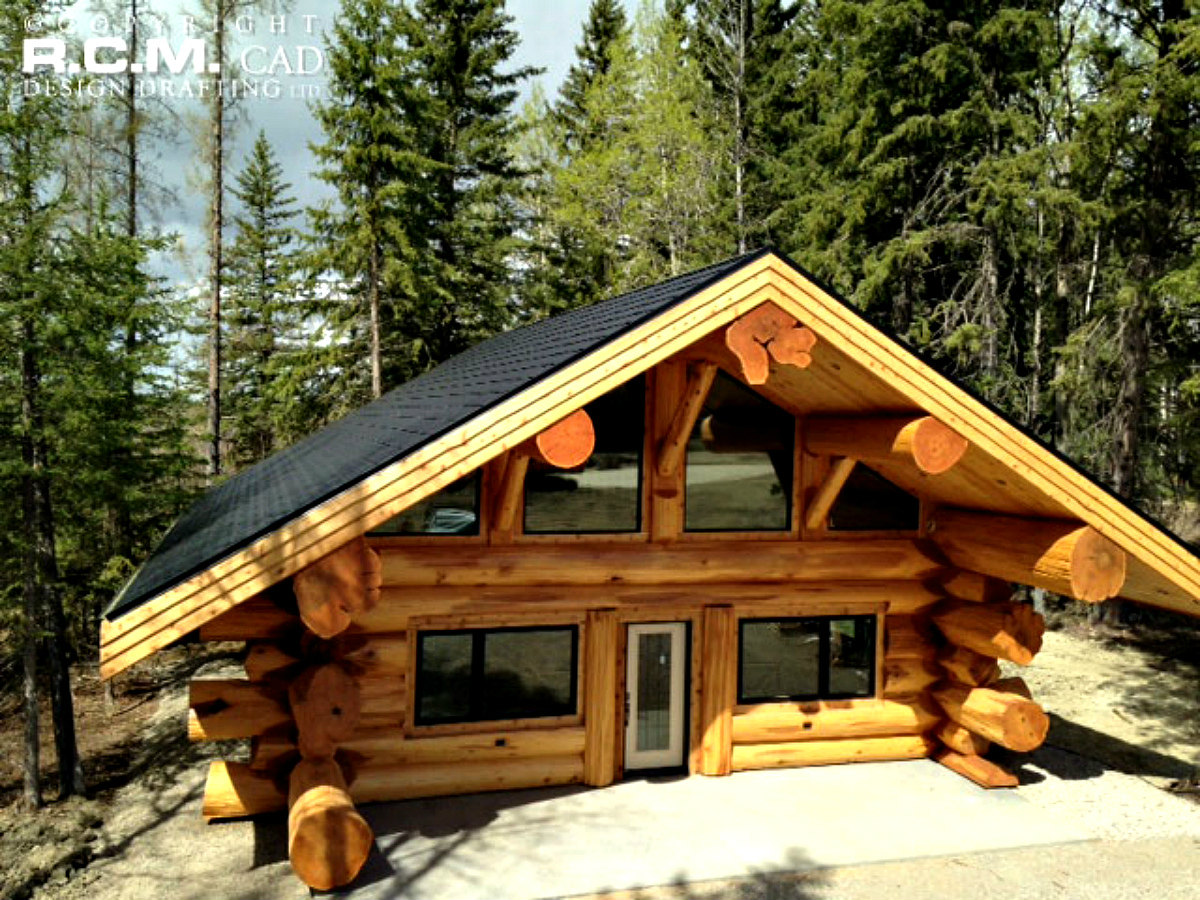

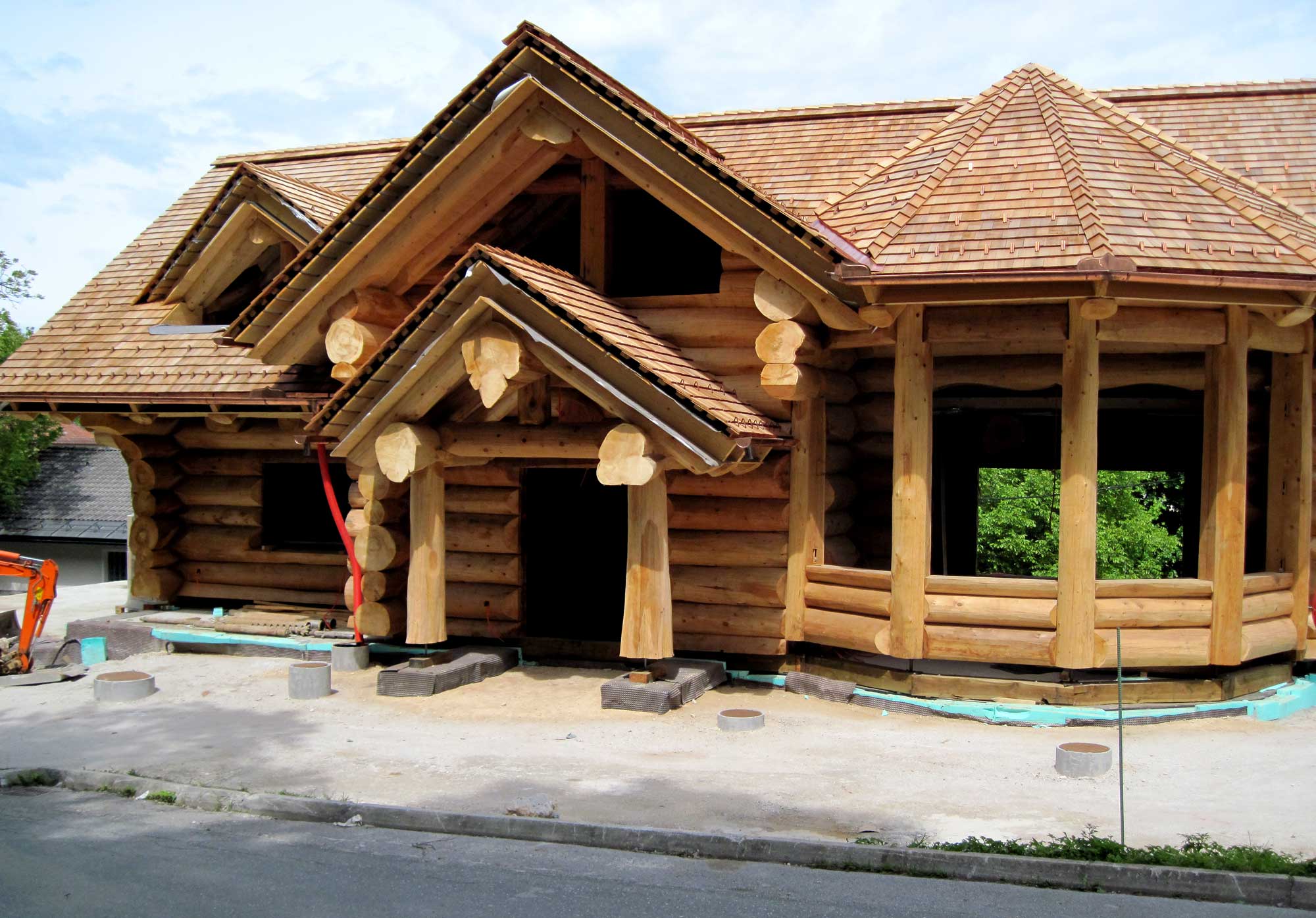

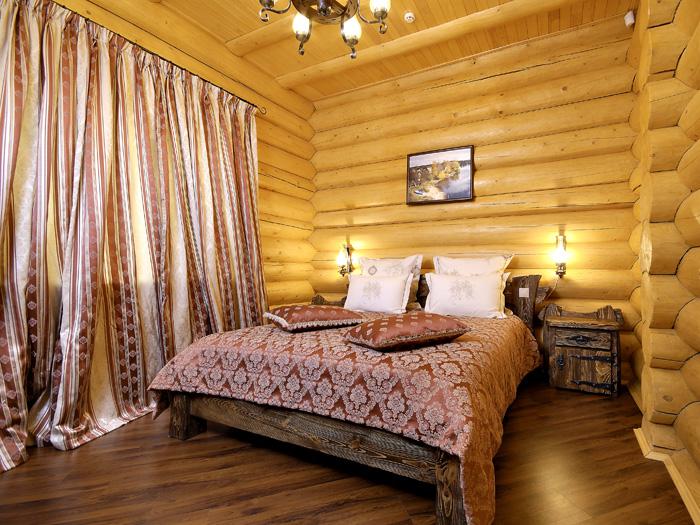

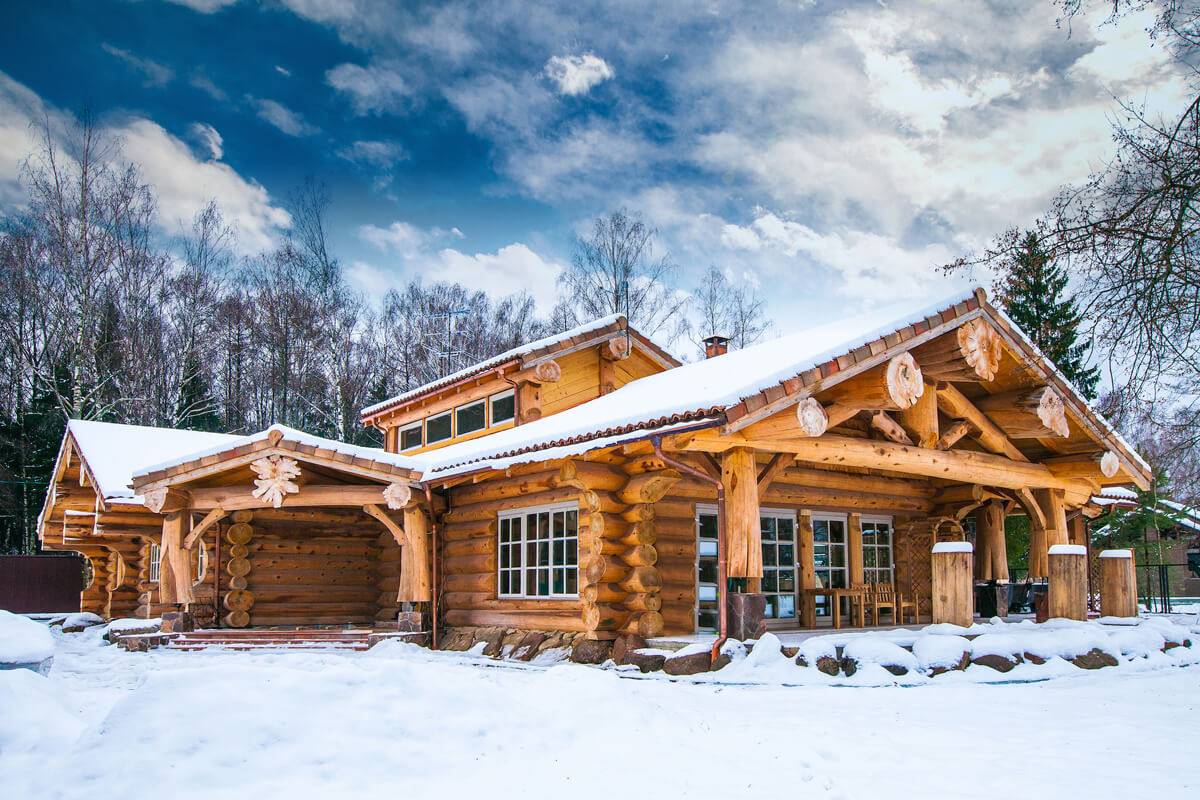

Фото канадских домов из бревна:

Стоит отметить, что формирование канадской чаши, выступов и затёсов на бревне выполняется исключительно вручную

Сборка коттеджа по канадской технологии может длиться до года или даже больше, поскольку требует высокой точности рубки

КАНАДСКАЯ РУБКА

Деревянное домостроение в Северной Америке своим зарождением обязано эмигрантам из Старого Света, которые использовали европейские традиции и способы строительства.

В новой технологии (первый регламентирующий её стандарт датирован 1976 г. последний — 2012 г.) за основу были взяты система разметки, конструкция соединений и принципы борьбы с усадкой из норвежской системы рубки, но при этом сруб изготавливали не из лафета, а из круглого бревна.

Таким образом, канадскую рубку принято считать своего рода симбиозов норвежского и русского способов выполнения угловых соединений.

Канадская чашка имеет форму седла трапециевидной формы. На верхней части нижнего сопрягаемого бревна выполняются два затёса под углом Д5-500 (точное значение зависит от диаметра).

Минимальная длина затёсов—два диаметра бревна, максимальная ширина вершины посадочного седла — 90 мм. В верхнем сопрягаемом бревне вырезается соответствующий по форме паз, глубина которого должна быть больше высоты седла минимум на 25 мм.

В результате над вершиной соединения нижнего бревна с верхним образуется так называемый седловой зазор, который исчезнет при усадке сопрягаемых венцов в результате усушки древесины. Канадцы долгое время ограничивались подобной чашкой, позволяющей получить достаточно прочное и плотное самозаклинивающееся соединение год названием «в седло». Но оно имело один недостаток — не спасало от кручения древесины при высыхании.

Именно поэтому позднее в конструкцию замка был введён специальный шип, вырезаемый в чаше верхнего сопрягаемого бревна, а в вершине седла нижнего предусмотрен соответствующий паз. (Как утверждают некоторые специалисты, шип так же помогает снизить продуваемость угловых соединений, но согласны с этим тезисом далеко не все). Потом появилось другое нововведение — седловидный замок стали делать не только в верхней, но и в нижней части бревна, благодаря чему получается так называемая бриллиантовая чаша. В результате на сегодняшний день существуют три варианта соединения в канадскую чашку: с затёсами («в седло»), с затёсами и шипом, а также с верхними и нижними затёсами и шипом.

Ещё одна особенность канадской рубки — оригинальная форма продольных пазов в сопрягаемых брёвнах. Так, в нижней части верхнего бревна вырезается сдвоенный паз (даблгрув) в форме буквы W, а в верхней части нижнего — одинарный (вигрув) в форме буквы V.

Правда отечественные плотники, постепенно осваивающие новую для себя технологию, отказались от применения обоих, заменив эти пазы более привычным для русской рубки лунным полукруглым пазом, но с острыми нижними кромками (как в финской или норвежской рубке), что позволяет надёжно укрыть внутри паза от непогоды междувенцовый утеплитель. Ширина такого паза, как правило, составляет минимум 12 см, но может доходить до % диаметра бревна, благодаря чему соединение получается значительно более тёплым, чем в канадском варианте.

Виды угловых врубок сруба

1. Русская рубка в охлоп

Соединительная чаша находится в нижней части верхнего бревна, что делает угловое соединение более устойчивым к воздействию осадиов
2. Русская рубка в курдюк

Имеет усовершенствованную чашу со специальным шипом — курдюком. С противоположной стороны бревна создаётся паз под шип следующего бревна3.Норвежская рубка из лафета

Напоминает рубку в курдюк, но чашу образуют наклонные затёсы, благодаря которым при усыхании дерева соединение самоуплотняется под весом венцев4.Канадская рубка из бревна

Симбиоз норвежской и русской рубки в курдюк — на бревне сверху создают наклонные затёсы и паз под шип, имеющийся в нижней чаше верхнего бревна

Особенности технологии

Данный тип рубки подразумевает не только использование круглого бревна, обработанного ручным способом, но в первую очередь вид крепления в местах стыков, в углах, так называемая рубка в канадскую чашу.

Он защищает углы от затекания воды в чашу, которая расположена дном вверх, в отличии от традиционной русской рубки «в обло», где чаша расположена дном вниз. Сначала на нижнем бревне, под углом друг к другу, в будущем месте крепления, срезаются боковые стороны (выполняются затесы — лыски (устаревшее)). По аналогии с норвежской чашей они служат для плотного заклинивания чаши верхнего венца с посадочным местом нижнего в процессе усушки и усадки.

После этого, на верхнем венце, с использованием специального инструмента – черты – отмечаются контуры чаши и паза, чтобы верхнее бревно без щелей идеально легло на нижнее. На этом хитрости не заканчиваются. Чтобы венцы крепко сцепились друг с другом, а также для того, чтобы избежать их возможной будущей деформации в период усушки, используется деревянные нагеля, а в месте крепления бревен используется шип-паз (курдюк — устаревшее). Этот элемент защищает будущий дом от «продуваемости углов», а также заклинивает щели в углах после усушки и усадки сруба.

Кроме того обязательно пропиливаются компенсационные пропилы на 1/3 диаметра и сверлятся специальные отверстия под нагеля диаметром не менее 30 мм.

Дома канадской рубки имеют следующие неоспоримые преимущества:

• Бревно, обработанное вручную, более долговечно, менее подвержено влиянию влаги и грибка (чего нельзя сказать об оцилиндрованном бревне, где во время обработки срезается защитный слой древесины).
• Благодаря тому, что элементы сруба крепко «схвачены» друг с другом, а также тому, что во время усадки верхние бревна давят на нижние, не давая им деформироваться, щели в стенах этих домов отсутствуют. Сами стены выглядят как сплошной массив, что не только красиво, но и освобождает хозяина будущего дома от проблем с сохранением тепла в его доме, то есть от дополнительных расходов, с которыми очень часто сталкиваются владельцы домов, построенных по более «дешевым» технологиям.
• За таким домом много легче ухаживать, его долговечность может достигать нескольких сотен лет.
• Быть владельцем такого дома действительно престижно. Это практически, то же самое, что быть владельцем автомобиля премиум-класса, хотя мы допускаем, что не для всех наших читателей это является преимуществом. Нужно сказать, что канадская рубка срубов сегодня набирает все большую популярность и привлекает к себе все больше внимания. Понимая, что это выбор практичных и дальновидных домовладельцев, строительные компании предлагают разнообразные проекты средней и премиум ценовой категории. Ограничением ее распространения являются более высокая стоимость по сравнению с «популярными» технологиями, а также отсутствием достаточного количество мастеров, обладающих необходимыми знанием и опытом.

Заключение

Существует много техник сооружения Многие из них имеют немало общих технологических приемов, благодаря которым получается прочный, экономный в содержании и просто красивый сруб. Канадская рубка, в свою очередь, имеет свои уникальные черты. Главным образом они выражаются в достижении высокой степени плотности стыков, что в итоге обеспечивает и долговечность дома, и оптимальный микроклимат в его помещениях. В то же время технология не исключает и другие преимущества деревянных сооружений. К таким относится экологичность, разнообразие планировочных конфигураций и нетребовательность в обслуживании.

Во все времена качество бревенчатых построек измерялось их долговечностью. Технология оттачивалась веками, мастера передавали свое искусство из поколения в поколение.

Канадская рубка придумана русскими переселенцами, в начале 18 века ступившими на американскую землю. Добротные и красивые приобрели широкую популярность в Канаде, отсюда и пошло название метода.
