Капельный полив: от пластиковых бутылок к автоматизированной теплице – схемы, устройство, решения

Что это такое?

Многие выращивают тепличные овощи ради самого процесса, ведь приятно ощущать, что эти продукты практически созданы своими руками. Некоторые владельцы дачных участков с превеликим удовольствием взялись бы за подобное дело еще более серьезно, но вот только ни сил, ни времени для этого нет. Автоматизированная система, контролирующая полив, вентиляцию, подачу удобрений до сих пор является пределом мечтаний некоторых дачников. На самом деле все мечты уже успешно работают в реальной жизни.

Благодаря тому, что прогресс безостановочно развивается, «умная теплица» существует в реальности. Развитие строительного рынка и сопутствующих технологий привело к тому, что управлять всеми процессами сегодня может автомат.

Собственно, к чему теплице автоматизация? Достаточно взять за пример обыкновенный парник и рассмотреть, какие процессы там происходят. Учитывая то, что контроль над климатом там ведётся должным образом, но делается это, скорее, по возможности, хотя и ежедневно.

С появлением первых лучей солнца температура в теплице начинает резко возрастать. Это очень благоприятное время для растений. Вот только дело в том, что одновременно с этим растёт температурный перепад между почвой и воздухом. В связи с этим корни, оставаясь холодными, не могут в полной мере снабдить ростки влагой. Это явление не очень благотворно влияет на рост завязи.

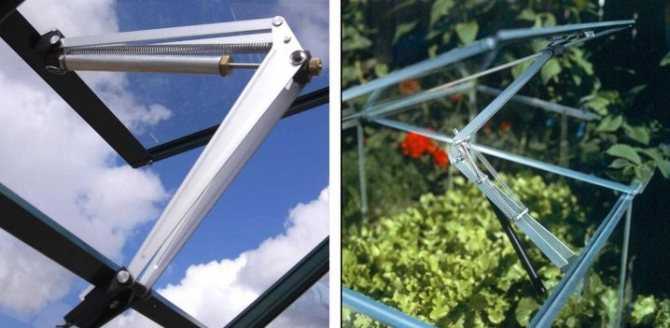

С вентиляцией ещё хуже. Обычно проветривать теплицу владелец идет, когда температура внутри превышает показатель в 40°С. С открыванием дверей и форточек сквозняк вместе с тёплым воздухом уносит остатки влаги, образовывая, по сути, пустынный климат. Таким образом, создаётся идеальная среда для размножения вредителей и болезней.

К вечеру, когда температура восстановит свой баланс, растения придут в норму. Но если сравнить итоги урожая, то овощей из автоматизированной теплицы будет больше, и выглядеть они будут намного симпатичнее. Выходит, что основной задачей «умной» теплицы является обеспечение комфортного микроклимата для растений.

Сборка системы капельного полива своими руками

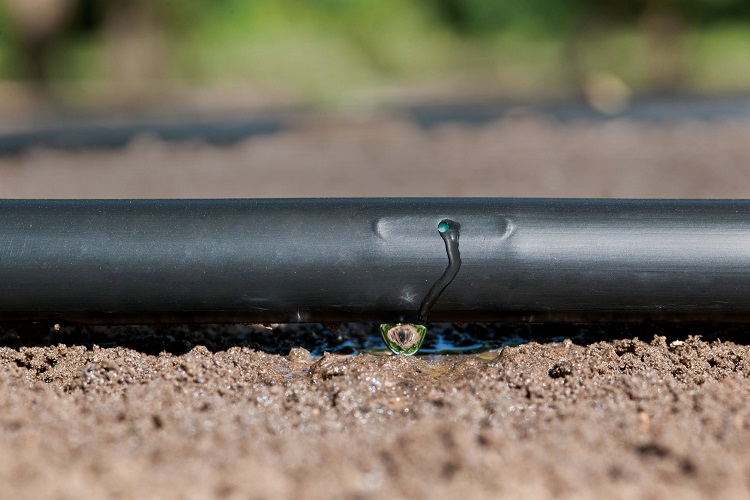

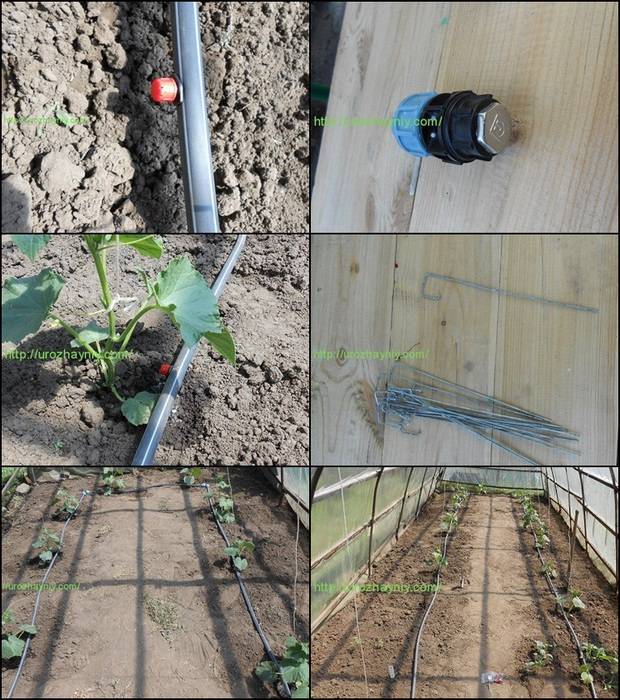

Капельные шланги

Шланги для капельного полива продают в бухтах от 50 до 1000 метров. В них уже встроены точки расхода воды: лабиринты, по которым протекает вода перед тем, как попасть в выпускное отверстие. Эти сочащиеся шланги обеспечивают одинаковое количество воды на всем протяжении линии вне зависимости от рельефа. За счет этого лабиринта расход в любой точке полива практически одинаков.

Различаются они по следующим характеристикам:

• • Жесткость трубки. Капельные шланги — бывают жесткие, бывают мягкие. Мягкие называют лентами, жесткие — шлангами. Жесткие могут эксплуатироваться до 10 сезонов, мягкие — до 3-4. Ленты бывают:
    • Тонкостенными — с толщиной стенки 0,1-0,3 мм. Они прокладываются только по поверхности, срок их службы — 1 сезон.
    • Толстостенные ленты имеют стенку 0,31-0,81 мм, срок службы — до 3-4 сезонов, есть как для наземной, так и для подземной прокладки.

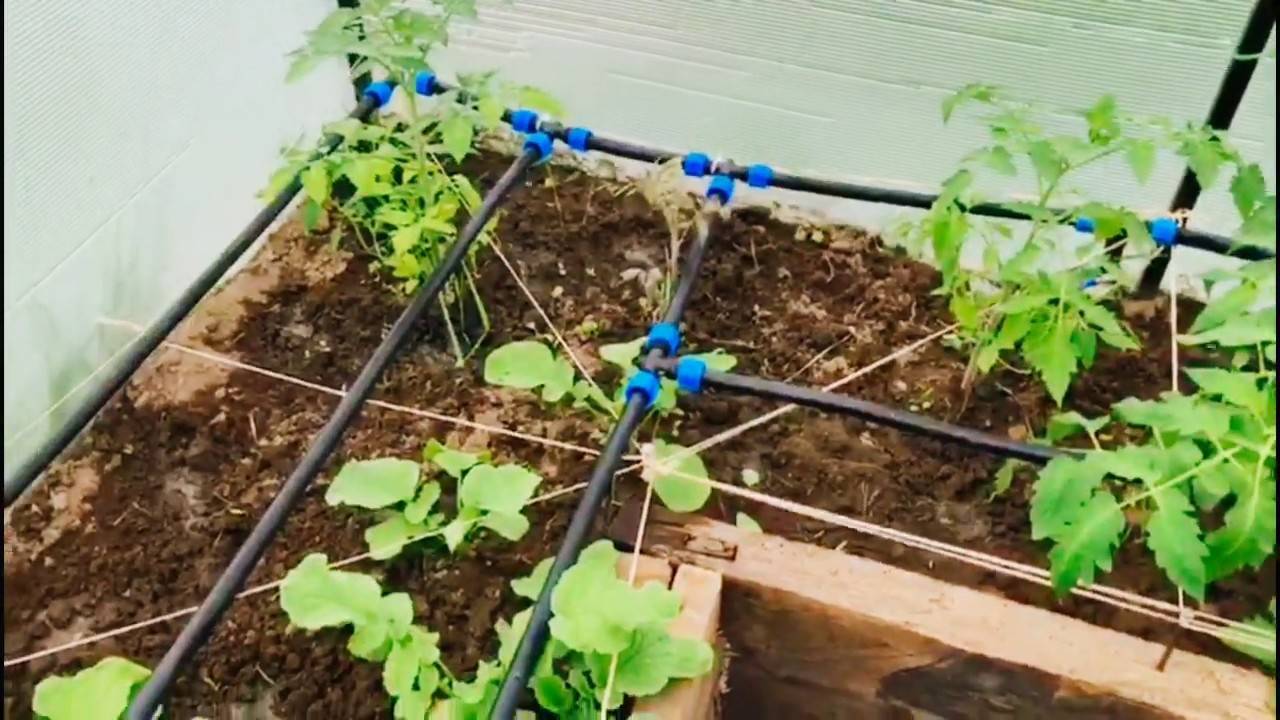

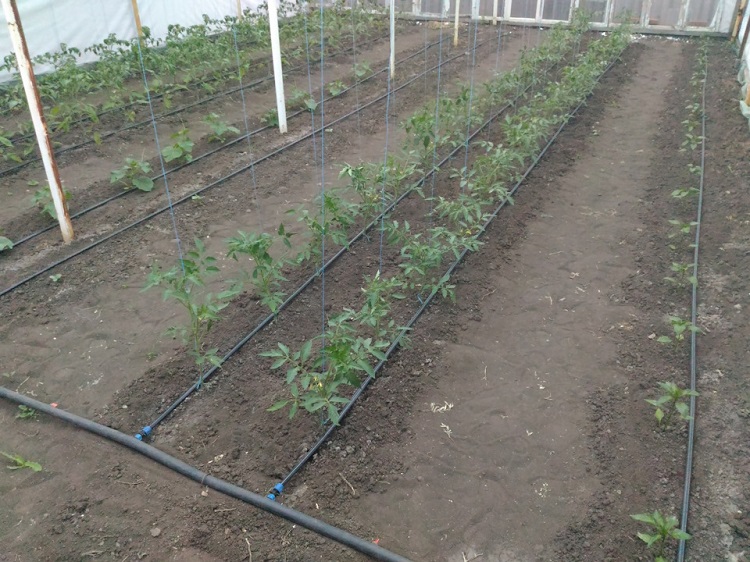

Полив может быть организован при помощи лент или шлангов

• Диаметр. Влияет на производительность и максимальную длину линии. Внутренний диаметр шлангов может быть от 14 до 25 мм, лент от 12 до 22 мм. Среди лент самый распространенный размер — 16 мм.
• Расход воды. Выбирается в зависимости от требуемой интенсивности полива. Шланги могут выдавать 0,6-8,0 л/час, тонкостенные ленты — 0,25-2,9 л/час, толстостенные ленты 2,0-8,0 л/час. Эта характеристика расхода через каждую капельницу.
• Расстояние между капельницами. Может быть от 10 до 100 см. Его выбирают в зависимости от необходимого количества воды и от того, насколько часто посажены растения.
• Капельницы могут быть с одним выходом или двумя. Расход воды при этом остается стабильным. Меняется только глубина и площадь, по которой распространяется вода. При одном выходе площадь получается меньше, больше глубина, при двух выходах площадь полива увеличивается, уменьшается глубина.

  Один или два выхода. Выбирают в зависимости от корневой системы растения

• Способ укладки — надземная, подземная, комбинированная.
• Рабочее давление. Меняется в широких пределах в зависимости от производителя: от 0,4 Бар до 1,4 Бар. Выбираете в зависимости от того, самотечная у вас система, используются насосы для подачи воды или подключено все к водопроводу.

Максимальная длинна линии полива определяется так, чтобы неравномерность выхода воды в начале и в конце ленты не превышала 10-15%. Для шлангов она может составлять 1500 метров, для лент — 600 метров. Для частного использования такие величины не востребованы, но знать полезно)).

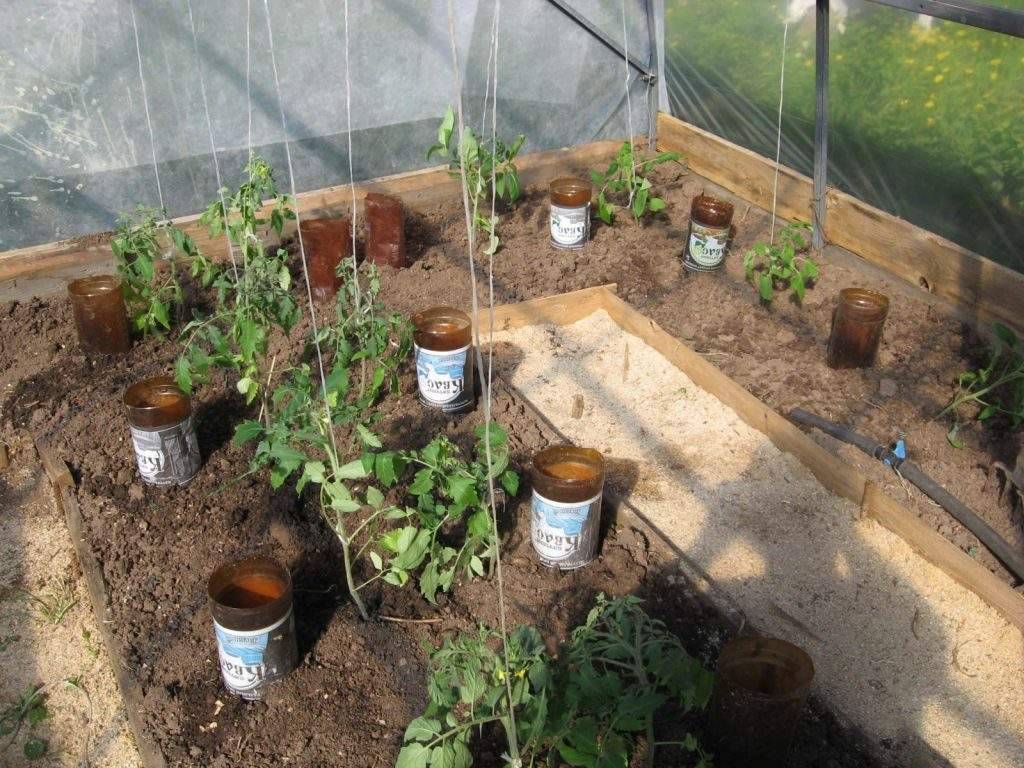

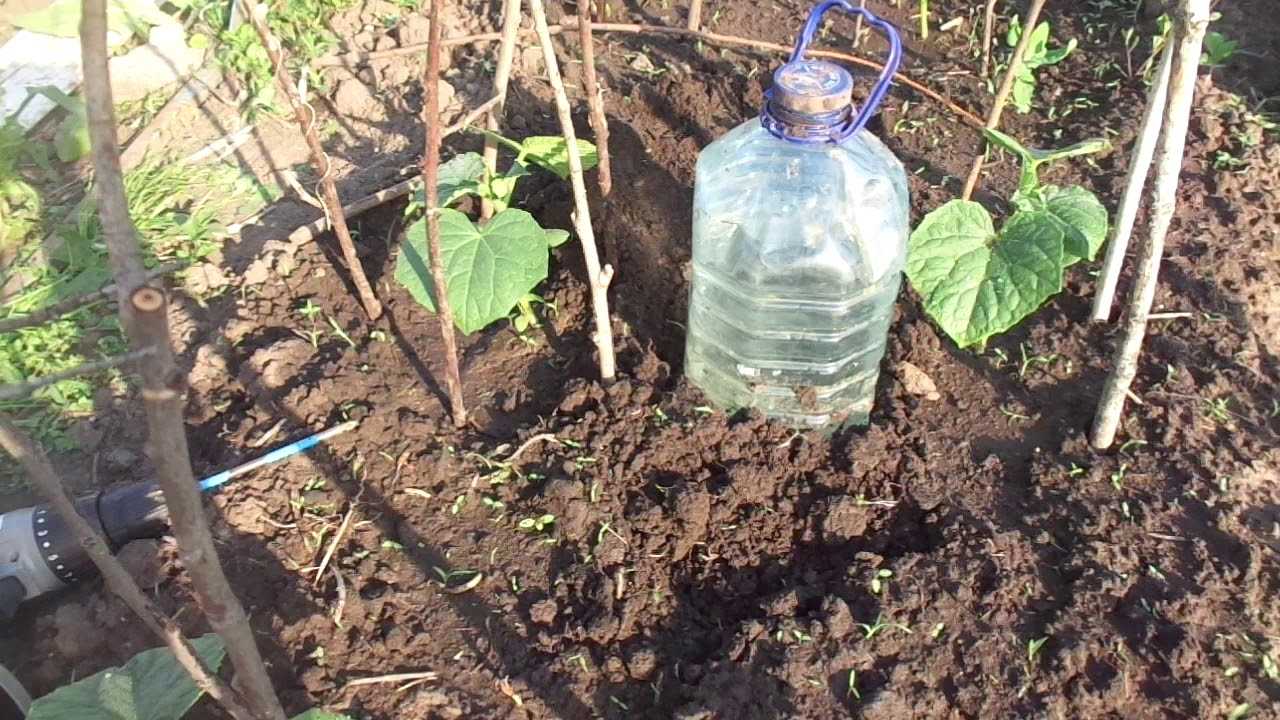

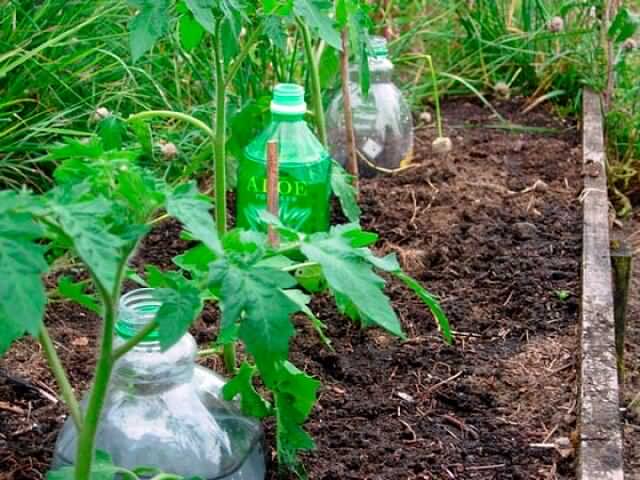

Вкапывание бутылки донышком вниз

Для кустов томатов, высаженных в открытый грунт или теплицу, отлично подходит система орошения при помощи закопанной бутылки. При нем вам не потребуется каждый раз извлекать емкость из почвы. При помощи воронки можно долить воду, потому что горловина будет возвышаться над поверхностью грунта.

Все гениально – каждая емкость подготавливается за считанные минуты. Для начала вам потребуется подыскать тару, которая свободно поместится между двумя растениями. При этом ее объем должен быть достаточным, чтобы доставлять влагу к корням в течение нескольких дней. Чаще всего рекомендуют подбирать емкости, вмещающие в себя более литра жидкости.

Отступите от дна 3 сантиметра и сделайте несколько отверстий по всей окружности. Используйте для этого тонкий гвоздик, который нагрейте над пламенем. Вам потребуется сделать 10 отверстий с каждой стороны, расположенных в шахматном порядке. По краям теплицы можно расположить бутылки, имеющие отверстия только с одной стороны. Они будут увлажнять лишь крайние растения.

Небольшим совком выкопайте ямки между растениями. Глубина их должна быть такой, чтобы тара встала в полный рост, а над поверхностью выступала лишь горловая часть. Закопайте получившееся устройство. Вместо пробки натяните на бутылки сетку или лоскут от капроновых колготок, чтобы в воду не попадал мусор. Сетка должна слегка проседать, опускаясь в горло. Наполняется система орошения при помощи воронки. Каждой емкости достаточно для полива 2-4 кустов томатов.

Разновидности систем и отдельных элементов

По сути для классификации систем капельного полива можно рассматривать всего один признак – способ подачи воды к растениям. При более детальном изучении готовых решений можно выделить несколько критериев выбора оптимального варианта: размещение контуров, фитинги и способ организации давления в водопроводе.

Расположение каналов

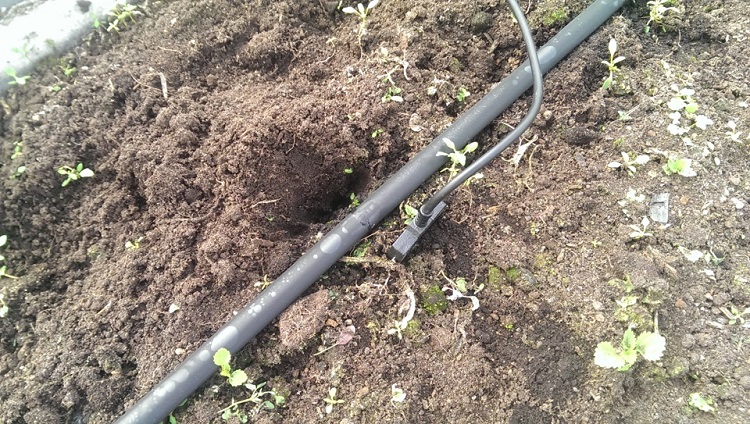

Магистраль над землей2

Здесь различаются 2 варианта: над землей и в грунте. Проще контролировать состояние шлангов, прокладывать контуры по поверхности. На практике система протянутая внутри грядок/полей дольше служит, способствует получению большего урожая от хорошо развитых растений.

А также максимальное количество влаги усваивается корнями, она не испаряется с верхнего слоя почвы. Однако, устройство такого полива обходится дороже по материалам и обслуживанию.

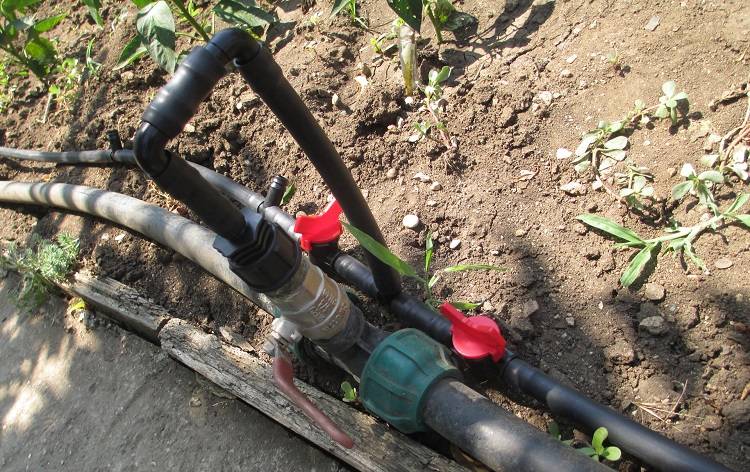

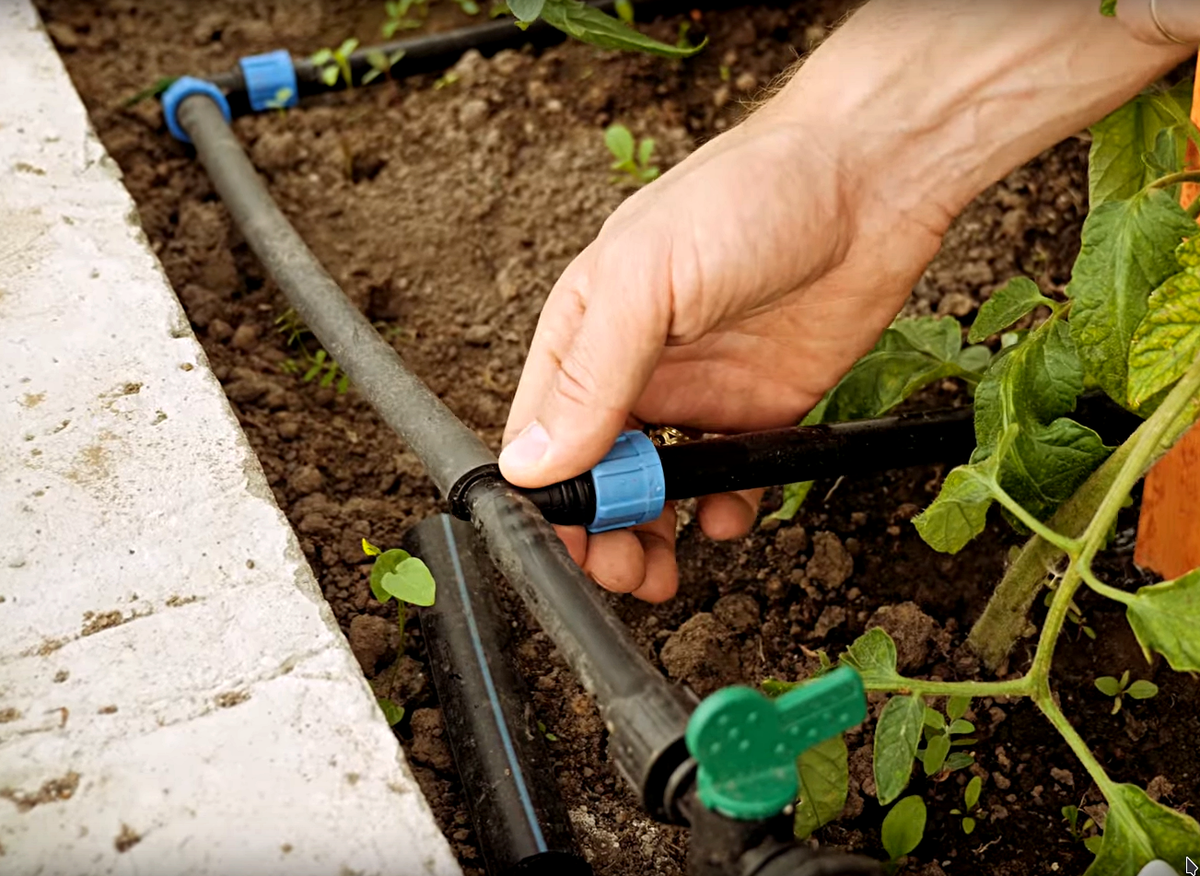

Фитинги

Самый простой вариант – шланг с проделанными в его стенках отверстиями.

Но в таком решении имеется один существенный недостаток. Независимо от материала он со временем разрушается. В результате объем подаваемой воды постепенно увеличивается.

Чтобы расход жидкости оставался на заданном уровне, для капельного полива используются три типа фитингов:

1. Капельница. Это микроскопическая трубочка. В заводские шланги вставки надежно впаяны. Они прокладываются в теплицах и на грядках с небольшими растениями.
2. Микроразбрызгиватель. Здесь диаметр отверстий увеличен, что позволяет охватывать большую площадь. Такой полив актуален для “живой изгороди”, кустарников и деревьев.
3. Спринклер. С помощью такого приспособления организуется подобие тумана над землей. Это удобно для ухода за газонами и полями.

Последние в свою очередь подразделяются на 2 типа: статичные и динамичные. В большинстве своем такие системы погружаются в грунт. Сами спринклеры перед подачей воды выдвигаются на поверхность. Это практичное решение для лужаек, которые имеют декоративное назначение.

Организация напора в системе

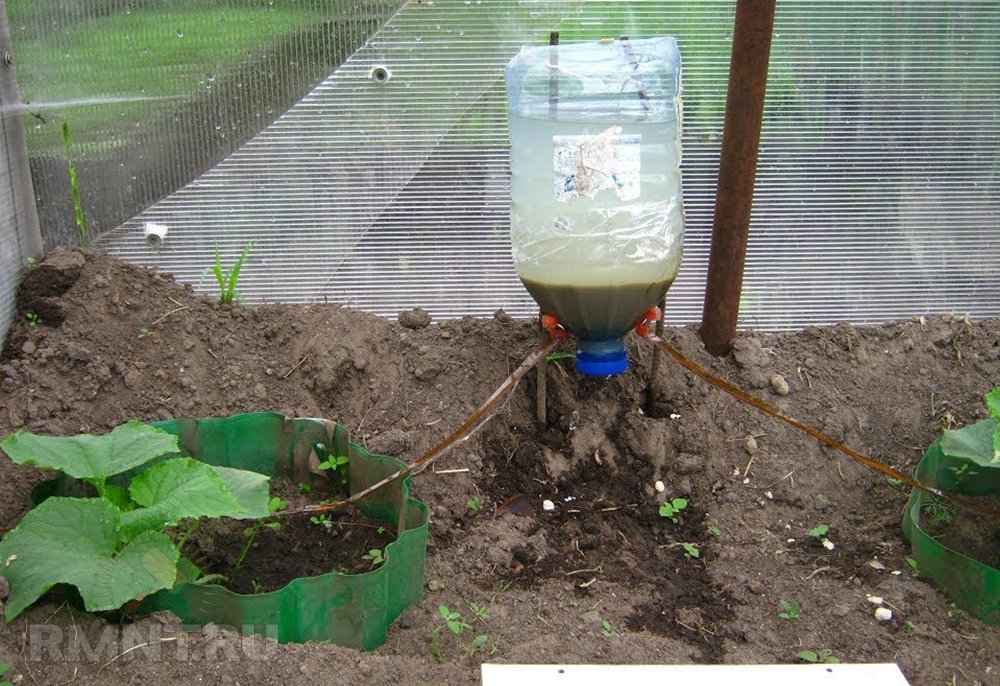

Для небольшого огорода можно обустроить энергонезависимую систему капельного полива. Для этого на возвышении в 1,5 метра устанавливается герметичный резервуар.

К нему подключается магистраль с ответвлениями, по которым жидкость по инерции протекает (самотеком).

Без дополнительных устройств также работает капельный полив, который подключается к централизованному водоснабжению.

Здесь уже организовано давление в трубопроводе коммунальными службами. Владельцу участка остается только корректировать напор в шлангах.

В остальных случаях требуется подключение насосов либо насосных станций.

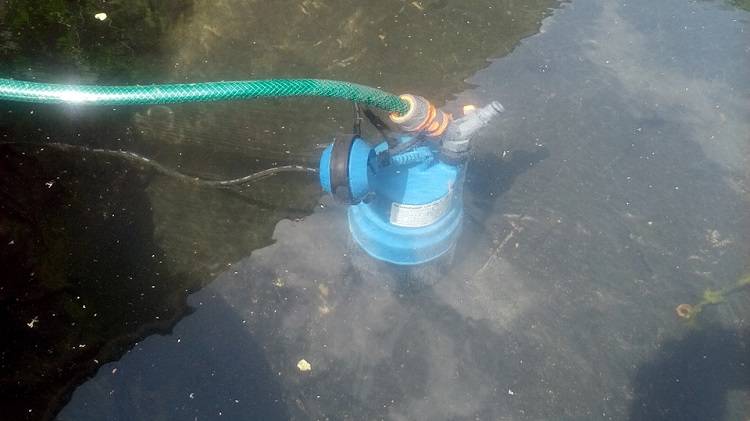

Погружной насос для подачи воды

Сюда также можно установить клапана, таймеры, датчики (на погоду, на влажность почвы) с целью автоматизации системы. Это удобно для обслуживания крупных или удаленных участков.

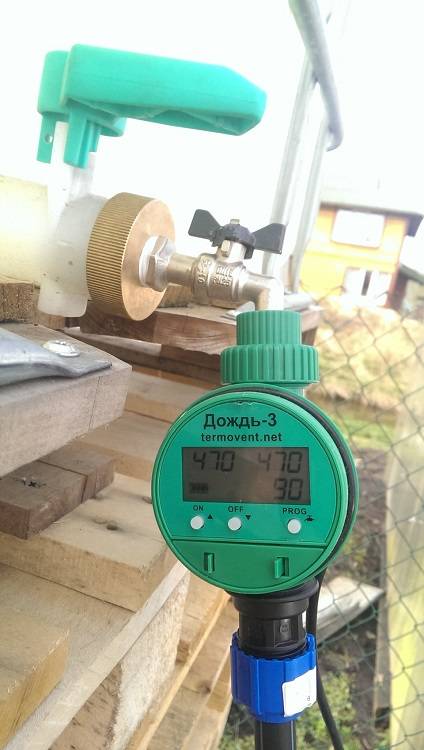

Контроллер с датчиком влажности земли

Что стоит знать о поливе помидоров?

Помидоры не любят, когда вода летит на их листья. Грибки так намного легче поймать, что приводит к пятнам на листьях и меньшему урожаю.
Полив важен для этих овощей, потому что у помидоров есть мясистые фрукты, которые содержат много воды. Чтобы обеспечить им достаточный рост, чтобы у них не было сухой гнили, им нужна постоянно влажная почва. Когда мы слишком много пересушиваем их, а затем обильно поливаем помидоры, начинают трескаться.
Когда они станут слишком сухими, будет сухая гниль. У них есть другие требования, но в любом случае стоит позаботиться о них. В результате у нас есть вкусные, здоровые, ароматные помидоры. Никаких химических веществ, без распыления.
Вы тоже выращиваете помидоры? Какие варианты вам больше всего нравятся?

Автоматический полив для теплицы «Клип-36»

Импульсно-локальная гидроавтоматическая капельно-оросительная система работает по принципу подачи воды небольшими порциями продолжительностью 1,5-2 минуты с длительными промежутками в течение суток. Орошение полностью автоматизировано, однако автоматика отсутствует, что обеспечивает надежную и длительную работу устройства.


Схема монтажа системы капельного полива Клип-36.

Система предназначена для полива территории площадью 36 м². В состав комплекта входит водомерная емкость объемом 16 л, которая может подключаться к водопроводному крану или бочке. Она укомплектована сифоном, перекрывающим подачу воды при ее заполнении. Вода нагревается и подается к растениям. Лишняя жидкость поступает обратно в распределительную сеть. Благодаря цикличной системе можно отрегулировать расход 16 л теплой воды через 1-7 часов, что зависит от потребности растения.

Автоматический полив теплиц не нуждается в подключении к электросети или применении батареек. Установить систему можно на любой фазе роста сельскохозяйственных культур. Поливные разветвленные трубки из поликарбоната, входящие в комплект, можно укорачивать, тем самым подстраиваясь под любую длину грядки. В них располагаются специальные отверстия, водоспуски, благодаря которым осуществляется одномоментный и равномерный процесс орошения.

Наличие небольшой емкости позволяет одновременно с поливом вносить удобрения. Система не требует привязки водоспусков к размещению растений. Она характеризуется пониженной засоренностью, что связано с увеличенным проходным сечением отверстий, благодаря чему характеризуется длительным периодом эксплуатации.

Для большого количества растений в теплице лучше устанавливать автоматическую или полуавтоматическую систему полива.

Суточная водоподача может регулироваться в пределах 0,5-20 л/м². При подключении системы к водопроводу она становится полностью автоматической. Емкости в 200 л будет достаточно для осуществления семидневного полива, благодаря чему теплицу можно оставить без присмотра. Особенности монтажа системы можно увидеть на видео «Капельный полив для теплицы из бочки «Клип-36». Импульсно-локальный полив обладает небольшой длительностью воздействия на грунт и интенсивностью, в результате чего влажность земли сохраняется на уровне 85%, что является оптимальным для растений. Стоимость комплекта составляет в среднем 7500 руб.

Плюсы и минусы полива с помощью бутылок

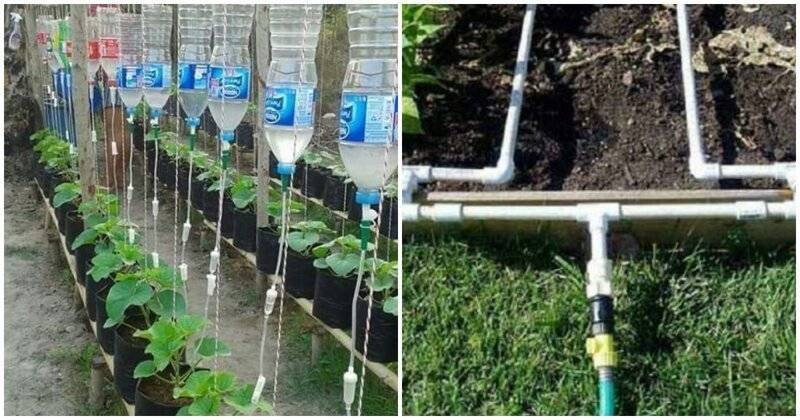

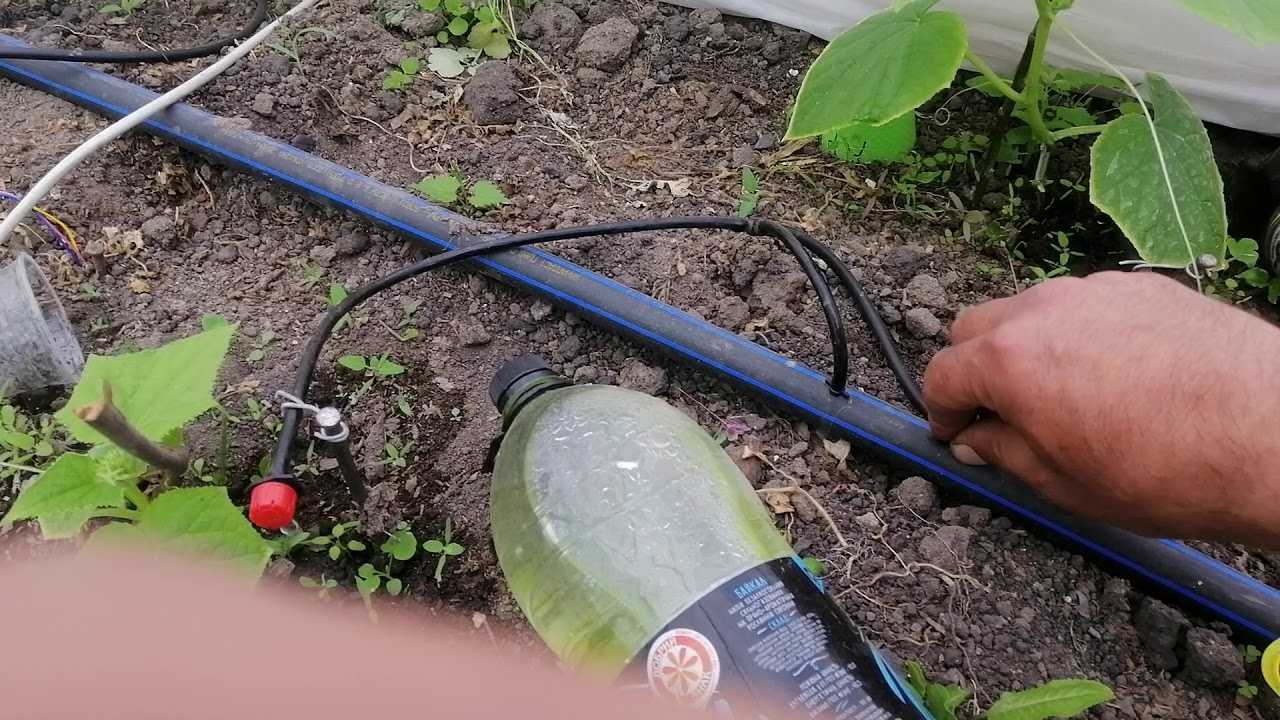

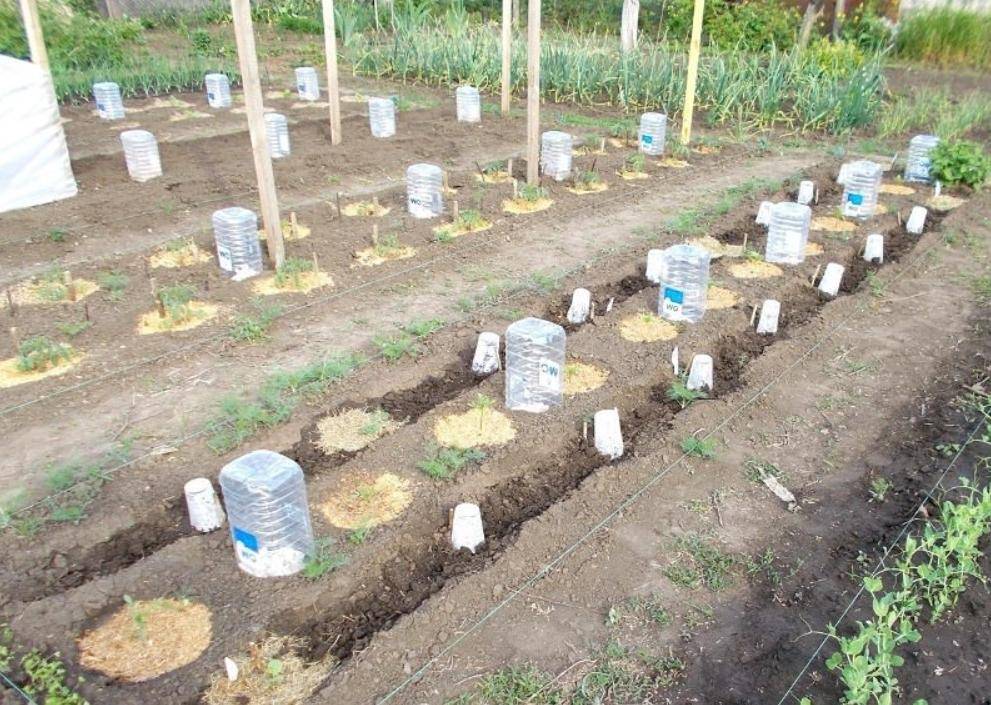

Суть капельного полива из бутылок проста. Пластиковые емкости нужного объема с предварительно проделанными отверстиями вкапывают в землю рядом с растениями или подвешивают непосредственно над ними. В бутылки заливается вода, которая по каплям поступает в почву, поддерживая необходимый уровень увлажненности.

Суть капельного полива из бутылок проста

Все, что необходимо садоводу – своевременно заполнять водой опустевшие емкости и следить, чтобы отверстия в бутылках не забились землей. Способ многократно опробован в разных климатических условия, на открытом грунте и в теплицах.

Среди преимуществ капельного полива из бутылок:

• достаточное увлажнение. Нужное количество отверстий в бутылках обеспечит дозированное поступление влаги непосредственно к корням растений, без размывания верхнего слоя почвы;
• дешевизна. Не нужно покупать шланги и большие резервуары для воды и тем более тратиться на дорогостоящую готовую систему капельного полива. Пластиковые бутылки доступны и не требуют дополнительной обработки;
• простота. Установить емкости сможет любой огородник, не нужны сложные схемы соединений и подключений;
• универсальность. Бутылочный капельный полив одинаково хорошо работает в открытом грунте и в теплицах, он подходит для растений в закрытых емкостях, установленных на балконах, верандах и в квартирах;
• несложность обслуживания. Для правильного функционирования достаточно раз в несколько дней заполнить емкости водой и время от времени контролировать степень увлажнения почвы;
• легкость ремонта. В отличие от стационарной капельной системы со шлангами, испорченную бутылку легко заменить, демонтаж всей конструкции не потребуется;
• всегда комфортная температура. Вода в бутылках согревается, растения не получают температурного шока, который может случиться при подключении капельной системы к водопроводу.

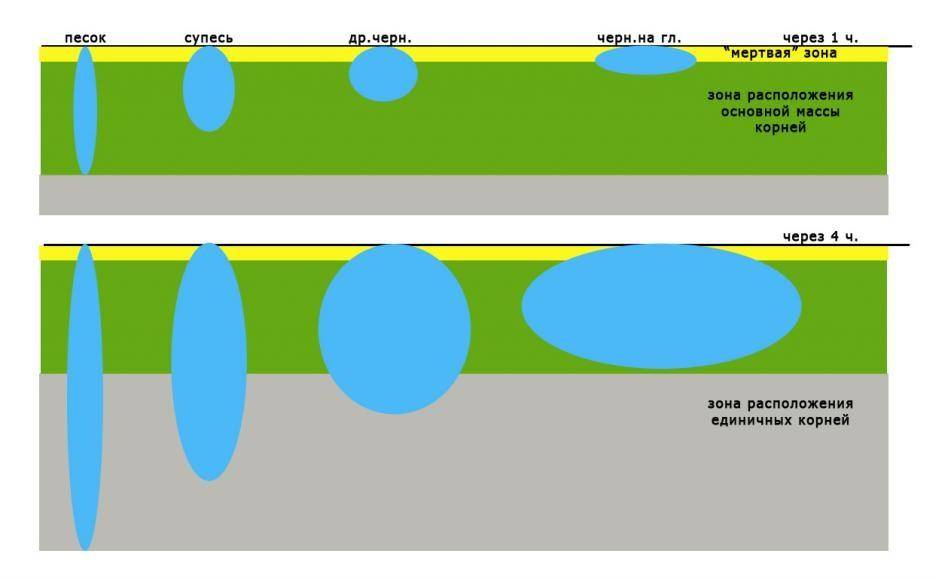

Область смачивания при капельном поливе на разных грунтах

Несмотря на многочисленные преимущества, у капельного полива из бутылок есть и недостатки:

• вкопанная в землю бутылка занимает дефицитную площадь на грядке;
• необходимо следить, чтобы отверстия не забивались землей и постоянно доливать воду в емкости;
• при неправильном направлении отверстий влага может не поступать к корням растения, увлажняя лишь почву в междурядьях;
• если бутылки не вкопаны в землю, а подвешены на опоре, возможен ожог или загнивание листьев, на которые будет постоянно течь вода;
• система полива выглядит не слишком эстетично.

Поливочные объёмы колеблются в зависимости от погоды, типов грунтов, порядка приезда на огород

Мнение эксперта
Владимир Пителин
Уральский садовод-опытник

Решившись на бутылочный капельный полив, поэкспериментируйте с небольшой грядкой или клумбой. Если система покажется удобной, ее можно распространить на весь огород.

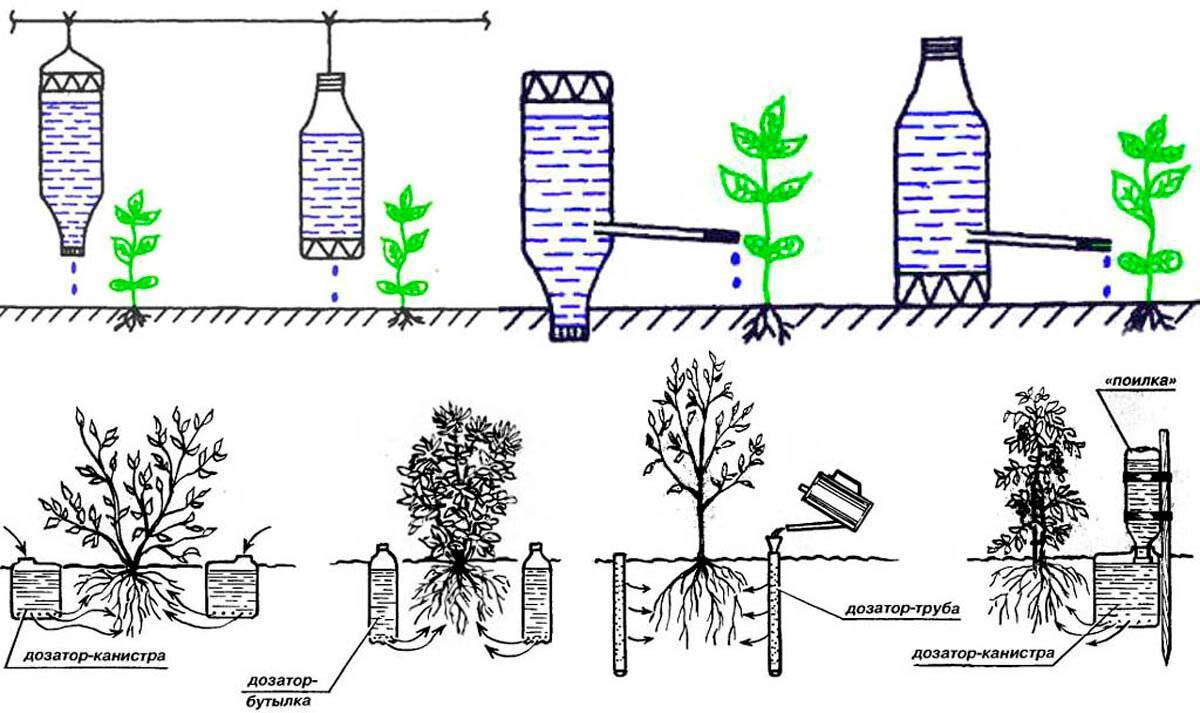

Капельный полив из бутылок: популярные варианты

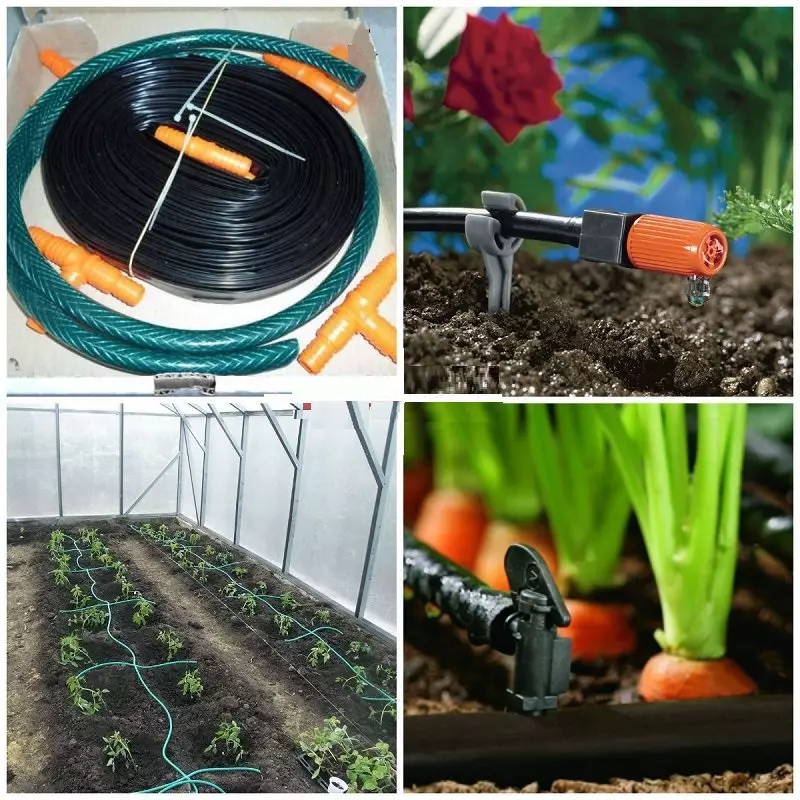

Обзор готовых систем капельного полива для дачи

Нормы полива томатов в теплице капельным способом.

Невозможно определить точную норму полива для томатов она будет колебаться от температуры, влажности, структуры почвы.

Усредненные данные зачастую выходят за грань нормали и приводят к отрицательному последствию для роста растения. В среднем после высадки в грунт небольшой куст томата требует 2-4 литра воды.

В период плодоношения взрослые растения потребляют около 10 литров воды в день.

Перед вводом в эксплуатацию капельной системы для полива нужно произвести пусконаладочное тестирование и определить за какой период времени проходит такое количество воды и на сколько в глубину увлажняется почва.

После высадки рассады в открытый грунт требуется полив в количестве 1-4 раза неделю в зависимости от влажности и температуры.

В дальнейшем растения поливают 1-2 раза в неделю. В период цветения и образование плодов требуется поливать томаты чаще.

Для того чтобы, помидоры не растрескались некоторые садоводы в период созревание плодов на конечной стадии реже поливают куст и меньшим количеством воды.

Нельзя поливать томаты холодной водой, при капельном поливе такая проблема редко возникает, так как вода отстаивается в баках и нагревается до 24-26.

капельный полив для томатов в теплице

На всем участке

Мы уже вплотную подобрались к капельному орошению достаточно больших площадей от напорных источников водоснабжения с подачей воды по трубопроводам. Водотрубная система капельного полива строится по полной и упрощенной схеме в зависимости от величины начального напора: с нормальным напором 0,7-3 бар или низконапорной на 0,1-0,3 бар. Напор в 1 бар соответствует подъему напорного бака в 10 м, т.е. в низконапорных системах достаточен подъем напорного бака в 1-3 м над уровнем грунта. Это намного упрощает и монтаж как самой системы, так и напорной емкости; соответственно уменьшаются и расходы на них. Но обеспечить в низконапорной системе качественный полив грядок длиной более 10 м сложно, а более чем 20-ти метровых технически невозможно.

Устройство той и другой систем капельного полива показано на рис. слева вверху и справа вверху соответственно.

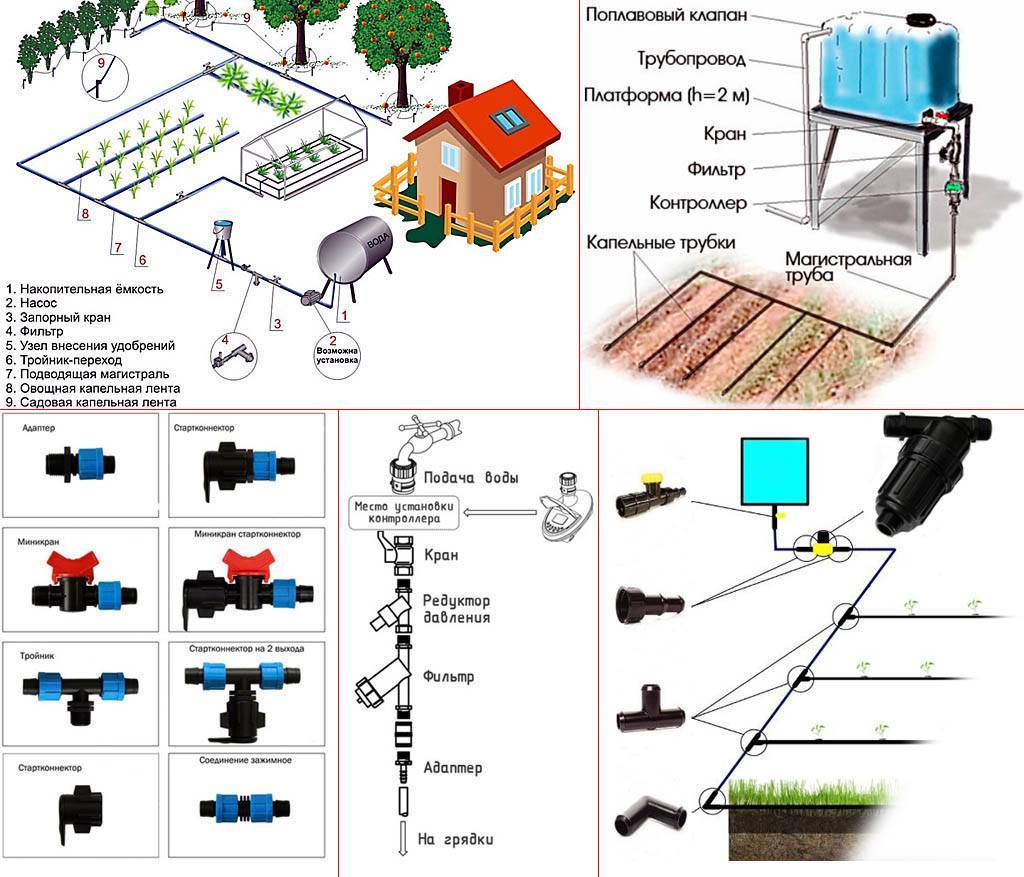

Схемы устройства систем капельного полива

В том и другом случае к источнику водоснабжения (водопровод, общий напорный бак, погружной насос в колодце или скважине) подключается сгон (внизу в центре) – устройство подготовки поливной воды, контроля и регулировки ее расхода. Сгон, помимо запорного вентиля, обязательно снабжается особым фильтром, т.к. нефильтрованная дополнительно вода сразу выведет из строя всю систему. К сгону подключен магистральный трубопровод(ы) с опционально устанавливаемыми инжектором раствора удобрений, а к магистрали – распределительные трубопроводы (капельные трубки, поливные ленты или просто ленты), уложенные на грядки. Ленты снабжены капельницами, осуществляющими собственно полив.

О трубах

Магистральные трубы и, чаще всего, ленты, делаются из полиэтилена низкого давления (ПНД) и в продажу идут как трубы ПНД или просто ПНД. «Низкого давления» в данном случае характеризует технологию производства данного пластика: при невысоком давлении с участием катализатора. Трубы ПНД недороги и весьма стойки, срок эксплуатации – свыше 40 лет. Однако при нагреве более 60 градусов их них могут выделяться остатки катализатора (кадмия) поэтому пищевой и бытовой полиэтилен – более дорогой высокого давления.

Системы капельного полива собирают из труб ПНД для укладки в грунт, черных с продольной синей полосой. Трубы для внутренней разводки (зеленые) в умеренном климате выдерживают 5-6-10 сезонов. Армированные ПВХ поливные шланги для постройки стационарных систем полива не годятся, т.к. не выдерживают постоянного воздействия внешней среды более 1-3 лет. Калибр магистральных труб берут в пределах 12-40 мм для участков 6-40 соток с соотношением сторон от 1:1 до 1:3. Калибр лент – 16-75 мм для пределов их длины 10-100 м.

Низкий напор

Низконапорные системы пригодны для дачных или приусадебных участков 6-20 соток. Сделать капельный полив низкого напора возможно из ПНД труб с толщиной стенок 0,5-1 мм на простых фитингах соединением внатяжку, внизу справа на рис. При их проектировании на уклонах нужно магистрали разводить по горизонталям, а ленты пускать от них по уклону. Это позволит до некоторой степени скомпенсировать потери напора в лентах. Нередко таким образом удается получить равномерный расход из более дешевых и надежных некомпенсированных капельниц, см. далее.

Нормальный напор

Монтаж систем капельного орошения нормального напора производится из труб ПНД с толщиной стенок 2-4 мм. При их запитке от общего напорного бака на чердаке одноэтажного дома в магистраль может быть врезан насос подкачки. Собираются трубопроводы нормального напора на фитингах с поджимом, слева внизу на рис. Ленты отводятся от магистрали с помощью стартконнекторов, выполняющих функции тройников-отводов и редукторов давления. Через стартконнекторы с кранами подключают ленты или участки, давление в которых должно быть существенно ниже нормального напора; в данном случае – теплицу, короткую одинарную грядку и сад.

Как осуществляется своими руками монтаж капельного полива из готовых комплектующих, см. видеоурок. А мы далее займемся некоторыми существенными частностями, следуя току воды.

Какие приспособления обеспечат удаленное увлажнение цветов?

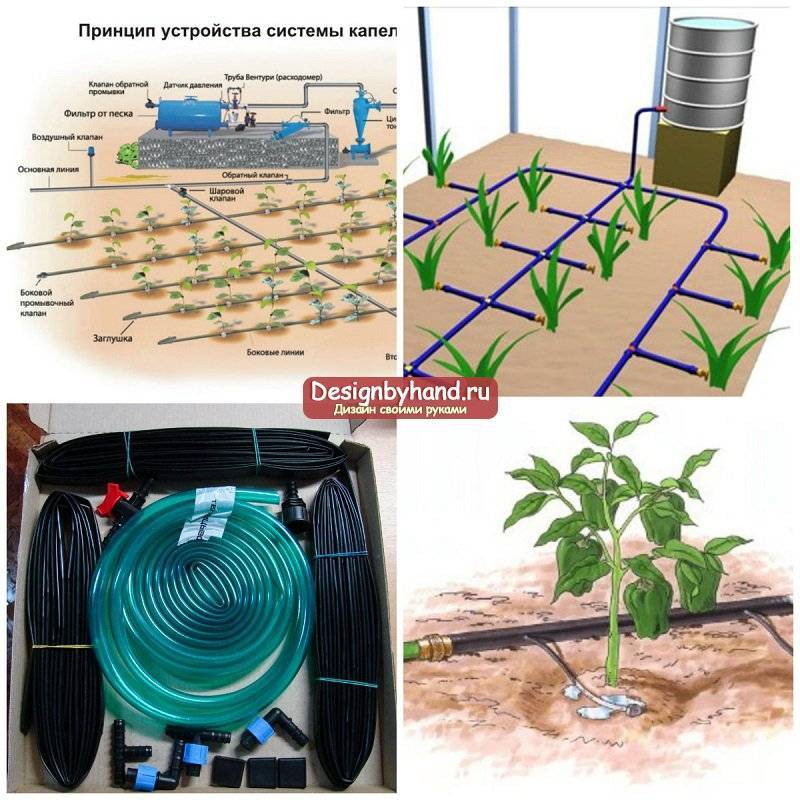

Принципы работы системы капельного орошения

Стандартная схема состоит из:

1. узла для забора воды. Это может быть точка подключения к централизованному водопроводу, скважине, накопительному баку;
2. фильтр. Устанавливается для всех типов водозабора, поскольку поставляемая центральным водоснабжением вода и дождевая влага из накопительного бака равно имеют нежелательные добавки и включения твердых частиц. При отсутствии фильтрации капельницы быстро засоряются и требуют замены;
3. узел фертигации. Под этим термином понимается добавка в жидкость для полива удобрений и/или средств для уничтожения вредителей, других полезных добавок;
4. магистральный водопровод. Эта часть системы подает очищенную и подготовленную воду непосредственно в часть, отвечающую за капельный полив;
5. ленты или трубки с капельницами.

Важно: в зависимости от площади орошаемого участка от магистрального водопровода могут отходить не ленты или трубки с капельницами, а вначале «разводящие» к отдельным фрагментам участки водопровода. Сечение таких участков должно соответствовать потреблению воды обслуживаемой зоной капельного полива.

В отличие от покупных систем, при вопросе – как сделать капельный полив из бутылки – можно пропустить пункты фильтрации и обустройства лент или трубок с капельницами

В этом случае необходимым остается забор воды, добавка в нее необходимых веществ и передача влаги непосредственно в капельницы, в роли которых выступают пластиковые бутылки

В отличие от покупных систем, при вопросе – как сделать капельный полив из бутылки – можно пропустить пункты фильтрации и обустройства лент или трубок с капельницами. В этом случае необходимым остается забор воды, добавка в нее необходимых веществ и передача влаги непосредственно в капельницы, в роли которых выступают пластиковые бутылки.

Минусы использования автоплива из личной практики

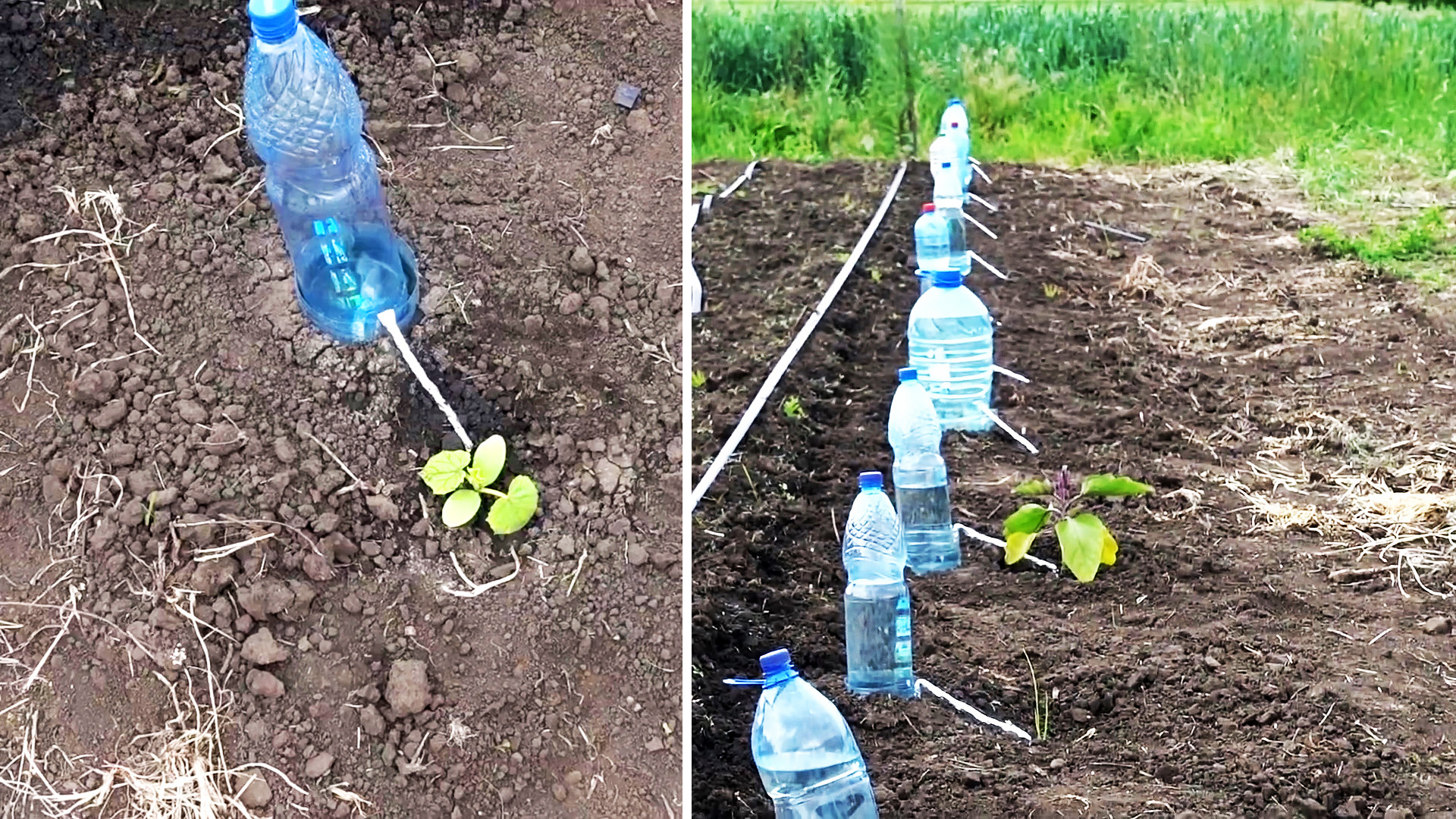

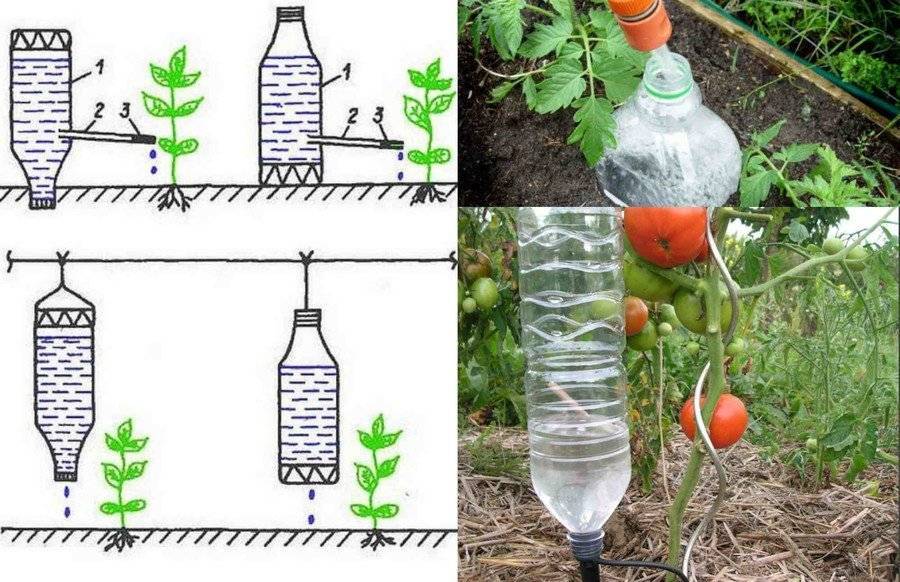

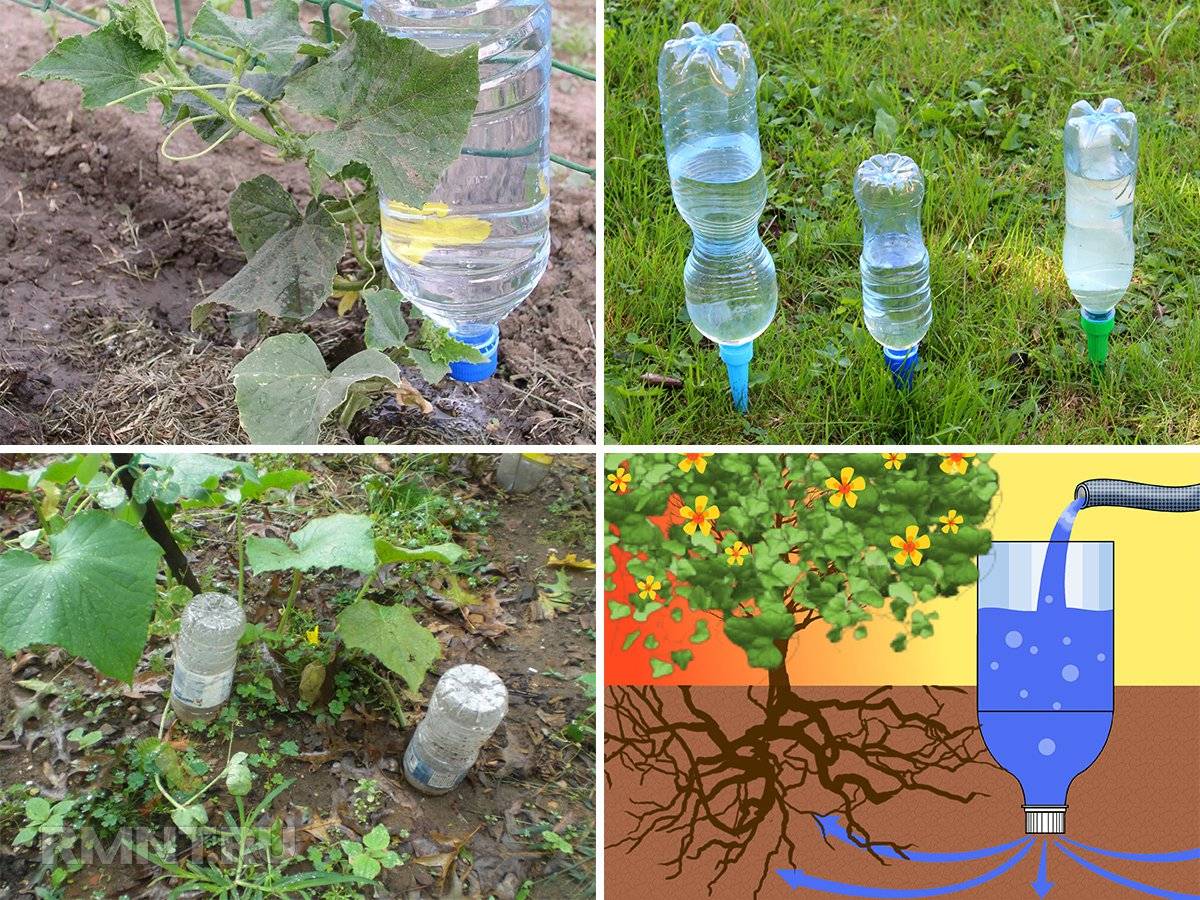

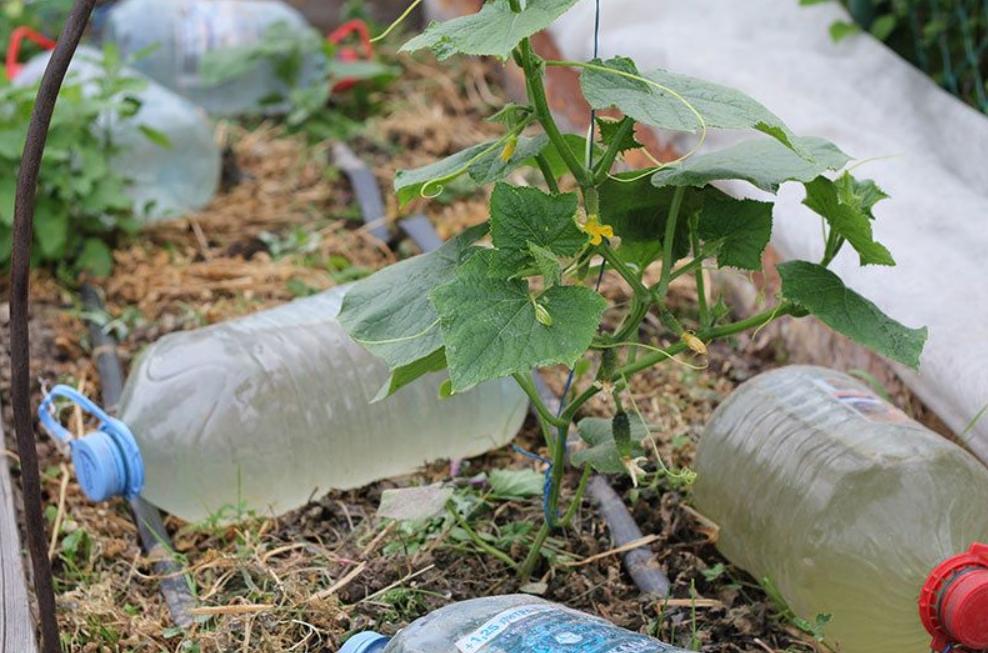

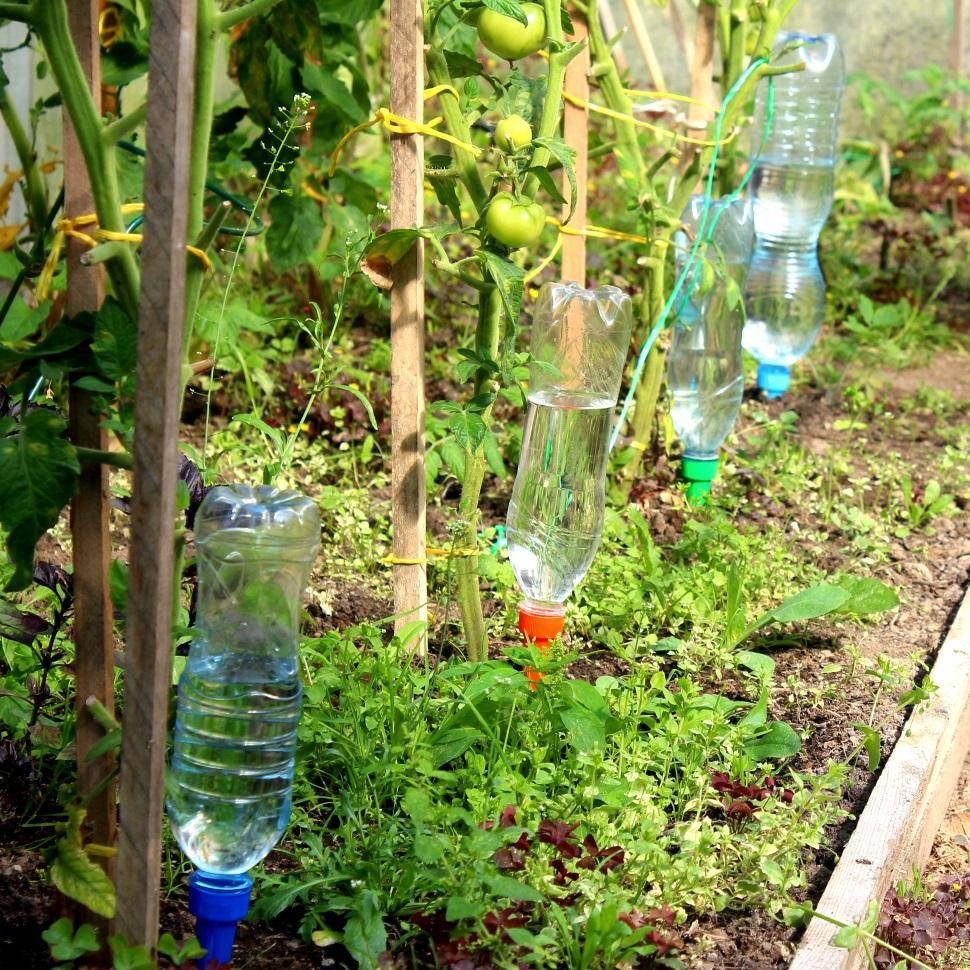

Капельный полив из пластиковых бутылок своими руками

Для маленького участка подойдет самая простенькая система из обычных пластиковых бутылок.

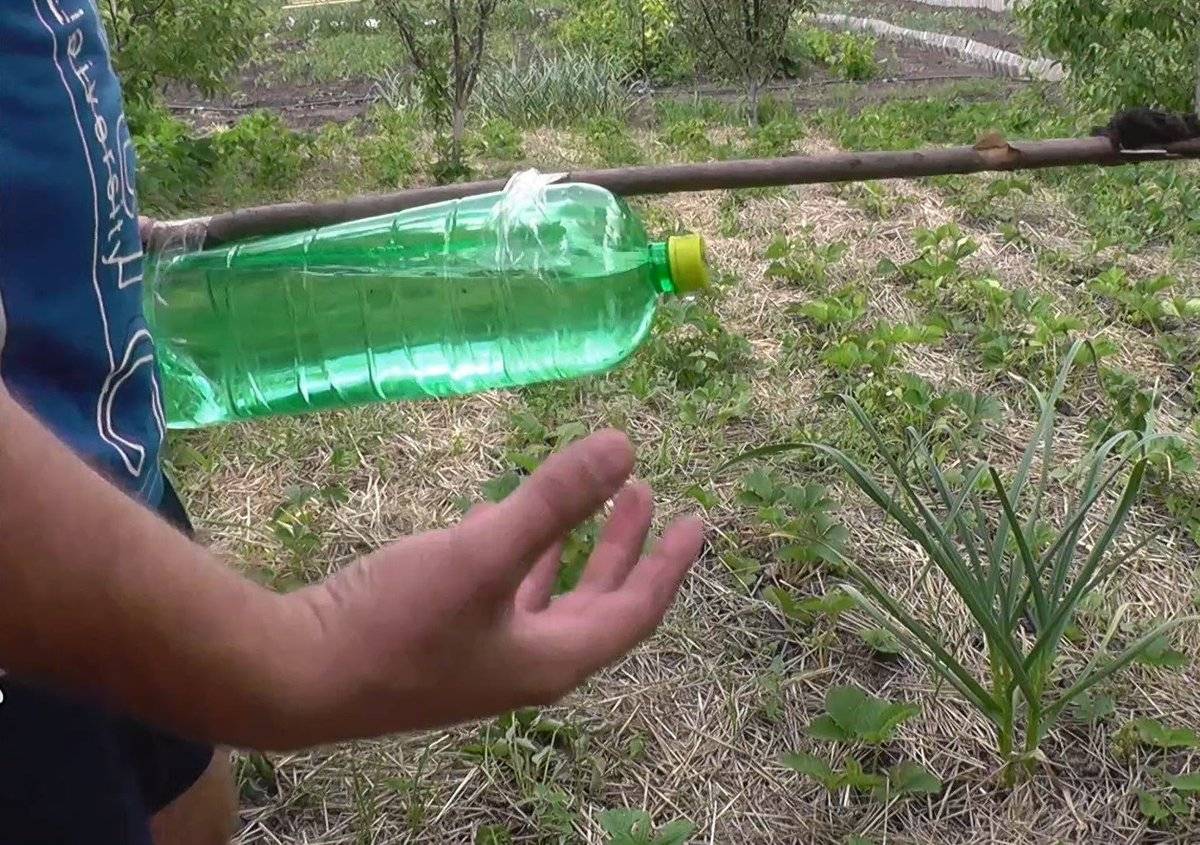

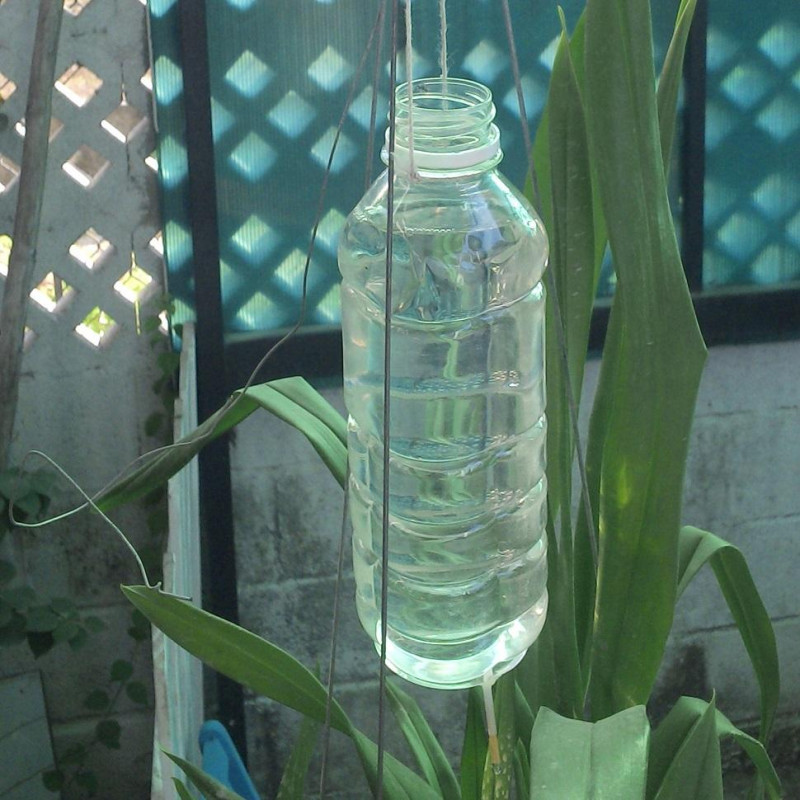

Их подвешивают на колышке, опуская горлышко вниз, вставляют в него узенькую трубку или просто стержень шариковой ручки. Обязательно делают отверстие для выхода воздуха.

Второй вариант — проделать дырочки в днище

Тут важно учесть тип грунта и его возможность впитывать влагу, так как от этого зависит количество отверстий:

• песчаный — 8;
• глиняный —12.

Их размер — небольшой, чтобы жидкость не выливалась быстро. Можно их сделать иголкой.

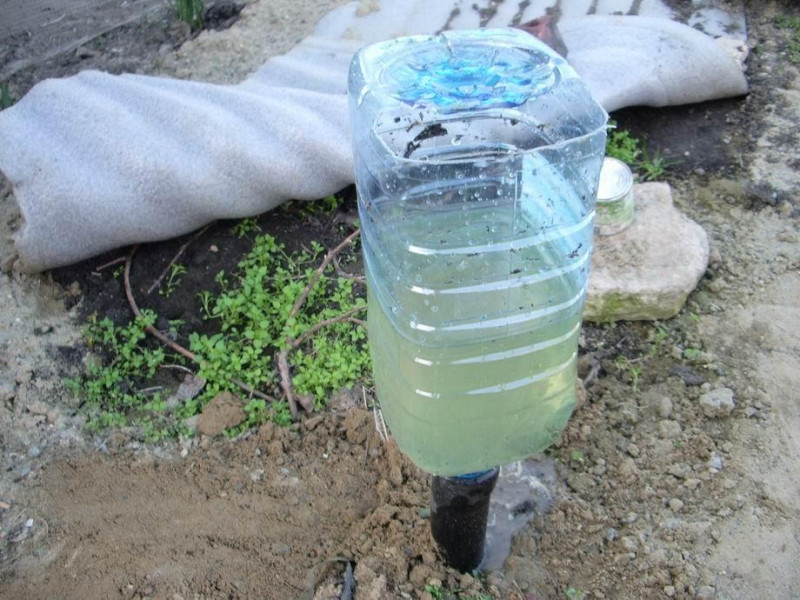

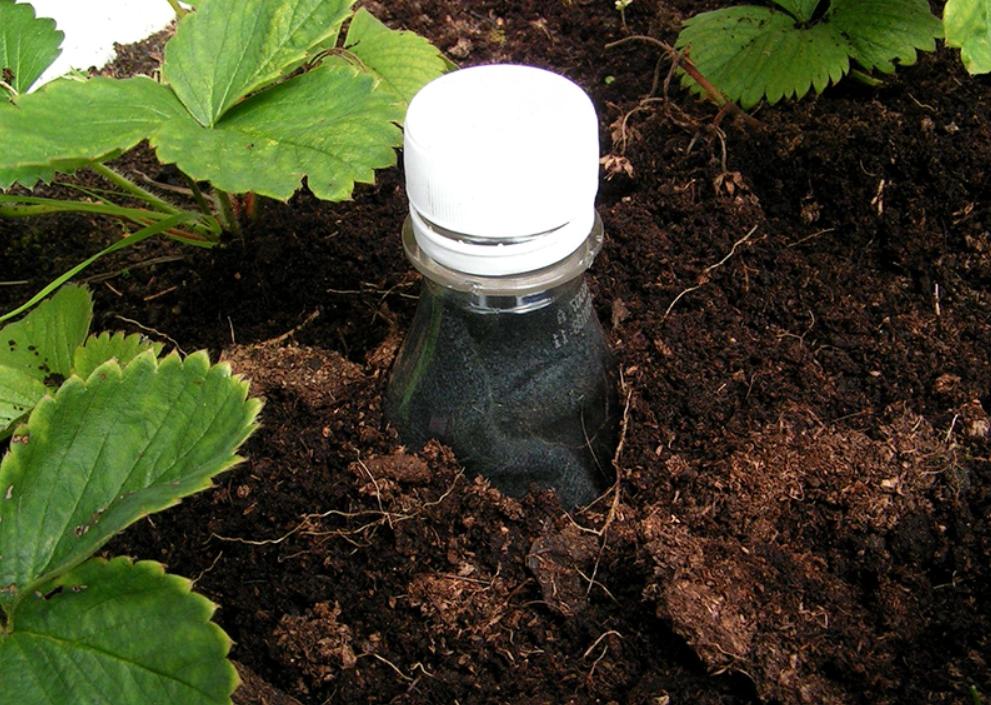

Простой вариант — подземный полив: бутылку закапывают в землю, а горлышко остается над поверхностью. При уменьшении количества воды ее доливают. Преимущество этого метода — отсутствует корочка на поверхности, которую нужно рыхлить. Например, в парнике одному кусту помидора будет достаточно 1 л жидкости на 7 дней.

Дырочки быстро закупориваются, если в почве есть глина. Чтобы это предотвратить:

• надевают обычные капроновые колготки на часть емкости с отверстиями;
• делают небольшой дренаж — кладут мешковину или траву в яму перед закапыванием.

Это хорошая идея для часто отсутствующих людей. Бутылку устанавливают в земле, наклоняя под 30-45° для уменьшения напора воды и темпа ее расходования.

Источник влаги под землей

Главная цель любого полива — напитать корневую систему растения водой. Очень удобно, когда источник живительной влаги расположен в непосредственной близости от корней, то есть закопан на определенную глубину.

Для обустройства капельного полива берут бутылку (1,5 л), оставшуюся после минеральной или газированной воды, и проделывают в пластике отверстия.

Бутылку можно расположить двумя способами: вверх горлышком и вниз. Рассмотрим эти два варианта по отдельности.

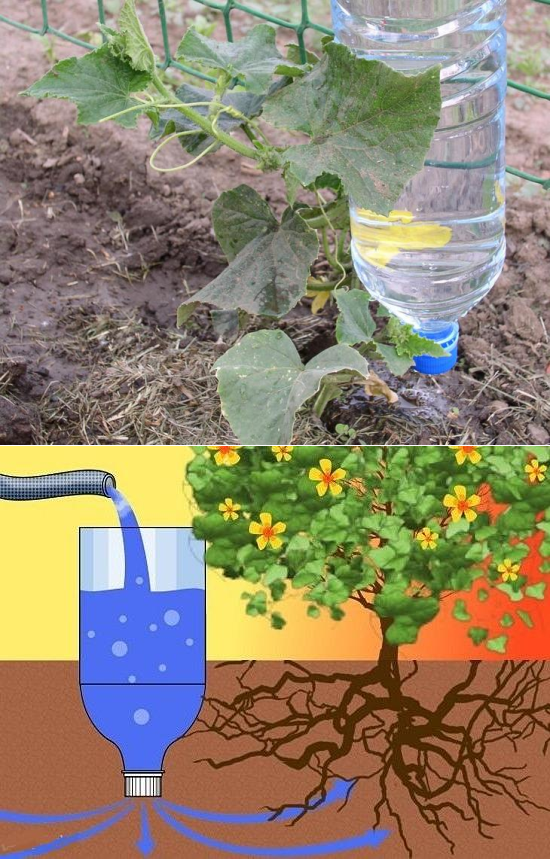

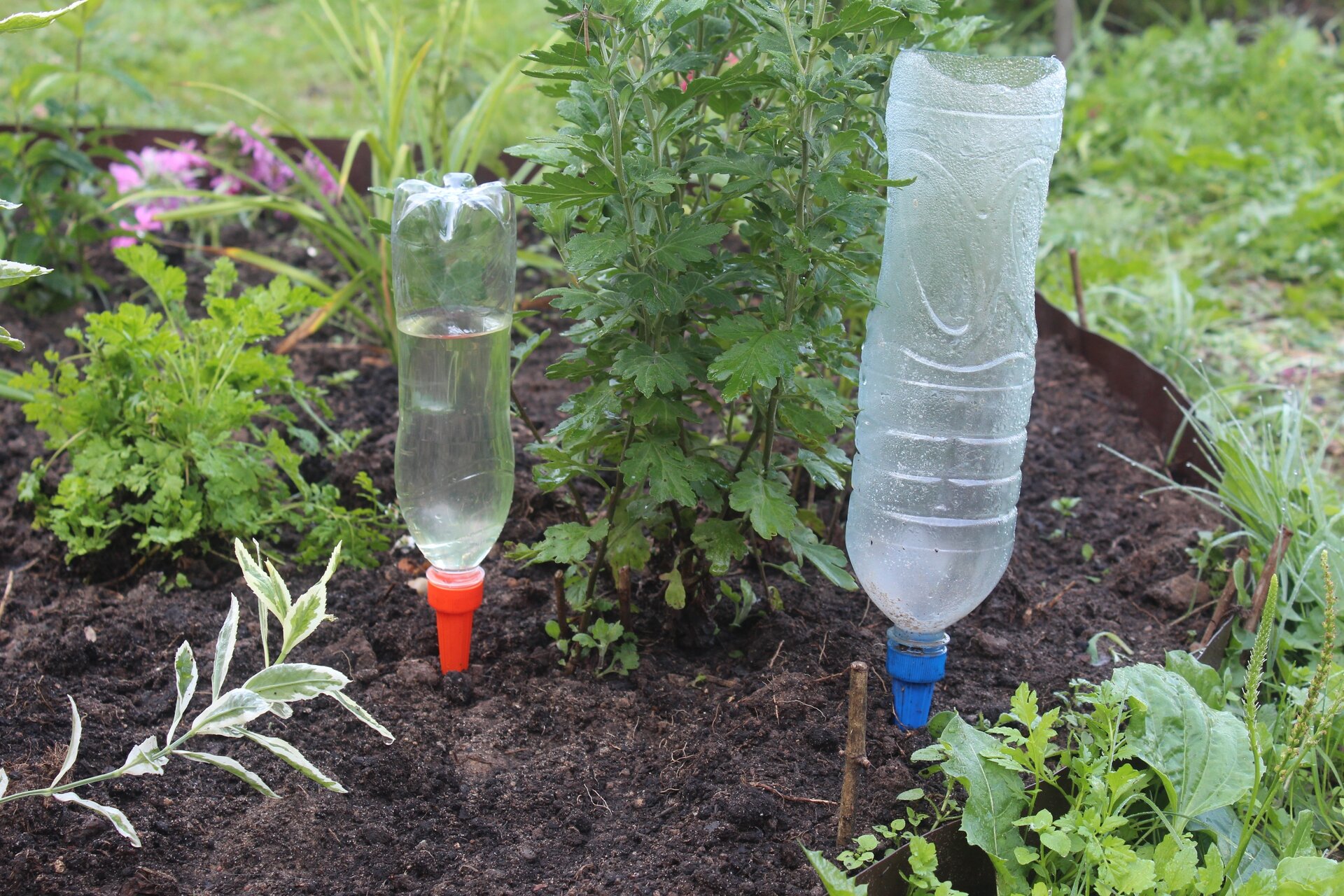

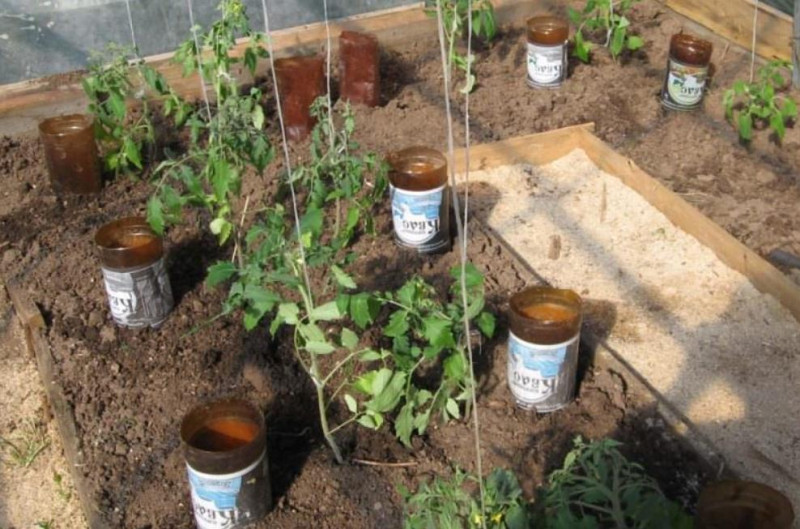

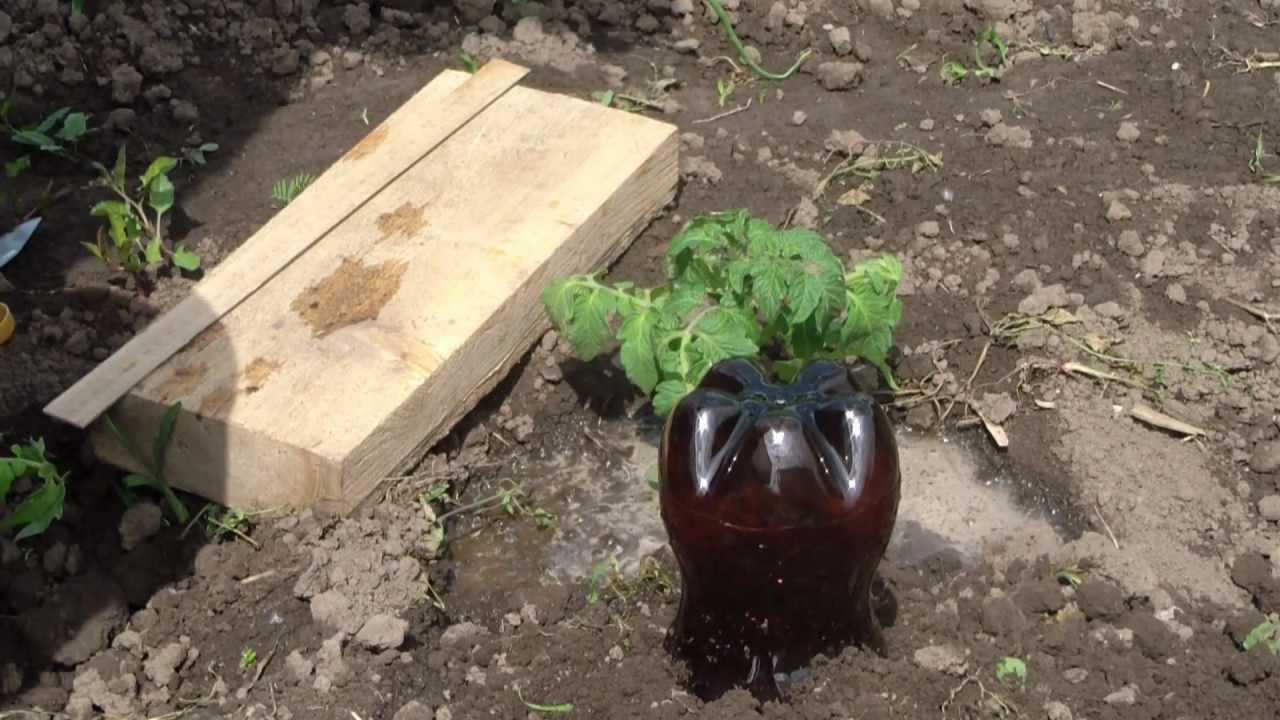

Емкость закапывают в грунт горлышком вниз

Берут пустую бутылку и шилом или толстой иглой в горлышке проделывают 2—4 отверстия диаметром 1 мм. Чем больше дырок, тем быстрее будет поступать вода.

Внутрь бутылки надо поместить кусочек хлопчатобумажного или капронового материала. Это необходимо, чтобы обеспечить фильтрацию воды и защиту отверстий от засорения мелким мусором, который может случайно попасть в емкость. Донышко бутылки отрезают, но не до конца, чтобы получилась своеобразная крышка. Она предохраняет влагу от быстрого испарения, а приподняв крышку, будет легко добавить воды.

Бутыль закапывают на 2/3 высоты вблизи растения, отступив 5 см в сторону от стебля. Необходимо, чтобы отверстия располагались на той стенке, которая смотрит в сторону корней, иначе вода не достигнет желаемой цели и будет питать не растения, а дорожку между ними. Если одну бутылку закапывают между двумя растениями, то отверстия надо проделывать со всех сторон, по кругу.

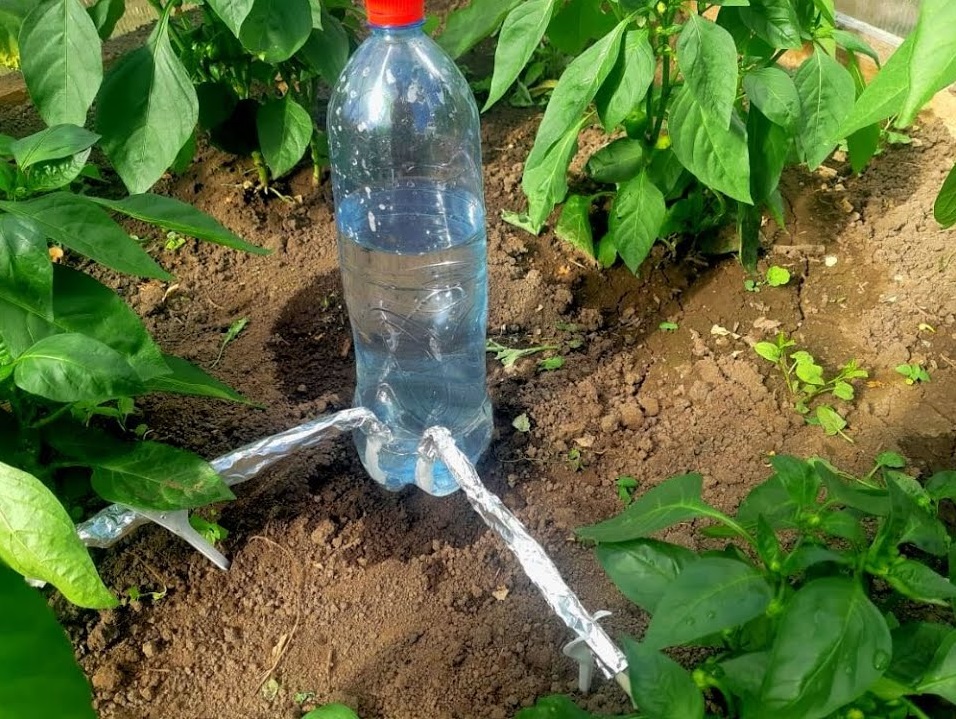

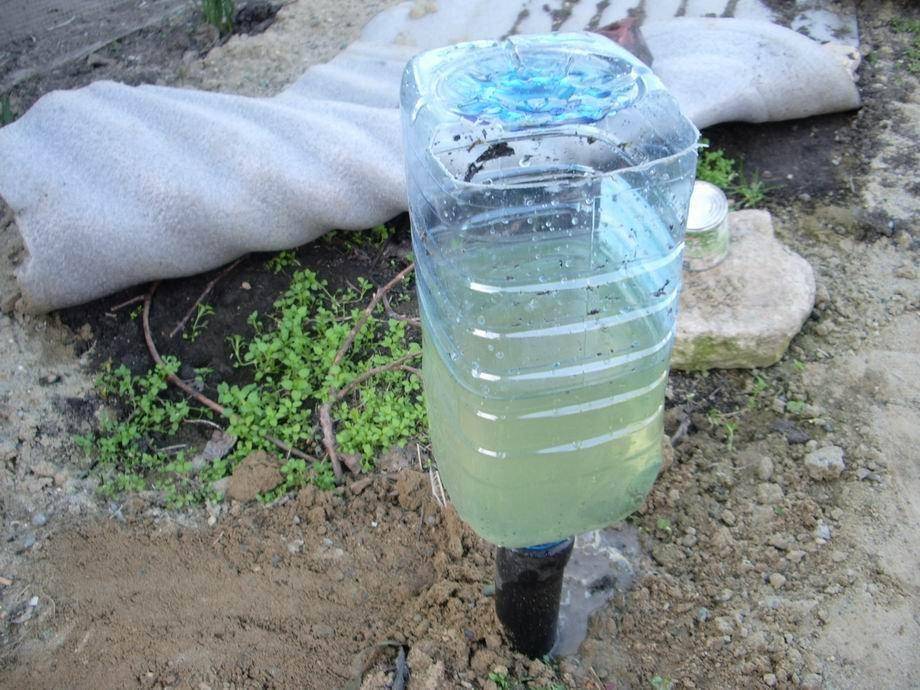

Бутылка расположена горлышком вверх

Этот способ организации полива с помощью пластиковых бутылок мало чем отличается от предыдущего. Единственное отличие в том, что отверстия для выхода воды проделывают в нижней части бутыли, отступив 2,5 см от дна, и емкость закапывают горлышком вверх на глубину 15—20 см.

При таком расположении бутыли для добавления воды придется пользоваться лейкой или воронкой, так как входное отверстие довольно узкое. Зато жидкость в емкости лучше защищена от попадания всякого мелкого мусора – значит, необходимость использования фильтрующего материала отпадает. Кроме того, из емкости с наглухо закрученной крышкой не смогут пить животные и птицы, и вся вода достанется растению.

В том случае, когда необходимо продлить время полива, можно использовать 5-литровую пластиковую емкость. В одной стенке бутыли проделывают несколько отверстий, а в другой, расположенной напротив, вырезают небольшую крышечку. Емкость закапывают горизонтально, отверстиями вниз и крышкой вверх. Через верхнее окошко подливают воду.

Инжектор вентури

Такой узел фертигации устанавливают для внесения удобрений

Сужение, сделанное в центральной части, образует область отрицательного давления. Если подключить к нижнему штуцеру емкость для удобрений, полезные вещества будут проникать в общий поток воды без специальных дозаторов.

Это видео наглядно объясняет, как функционирует установка, оснащенная инжектором Вентури:

Схемы подключения

Если для капельного полива необходима более точная регулировка, применяют вариант с байпасом. Как подобрать подходящее изделие поможет узнать правильный расчет. Для этого необходимо учесть пропускную способность, уровень инжекции. Все необходимые характеристики приведены в техническом паспорте на изделие.

Понятно, что узел с размером 1 дюйм способен обеспечить меньшую производительность, чем изделие 2 дюйма. Но надо понимать, что необходимый результат можно получить с помощью повышения/снижения напора. Оперативные коррекции давления можно выполнять с помощью насоса, магистральных кранов.

К сведению! По причине небольшой стоимости мастерить своими руками такое устройство не имеет смысла. Самодельный инжектор способен быстро выйти из строя, или стать источником загрязнений в системе. Проще купить готовое изделие, созданное ответственным производителем.
