Перекрытия и крыша
Прежде чем начать данный этап, необходимо монтировать подпорки пола. Если ведется строительство двухэтажного каркасного дома 8 на 8, то для второго уровня роль данных подпорок будут выполнять непосредственно сами стены.

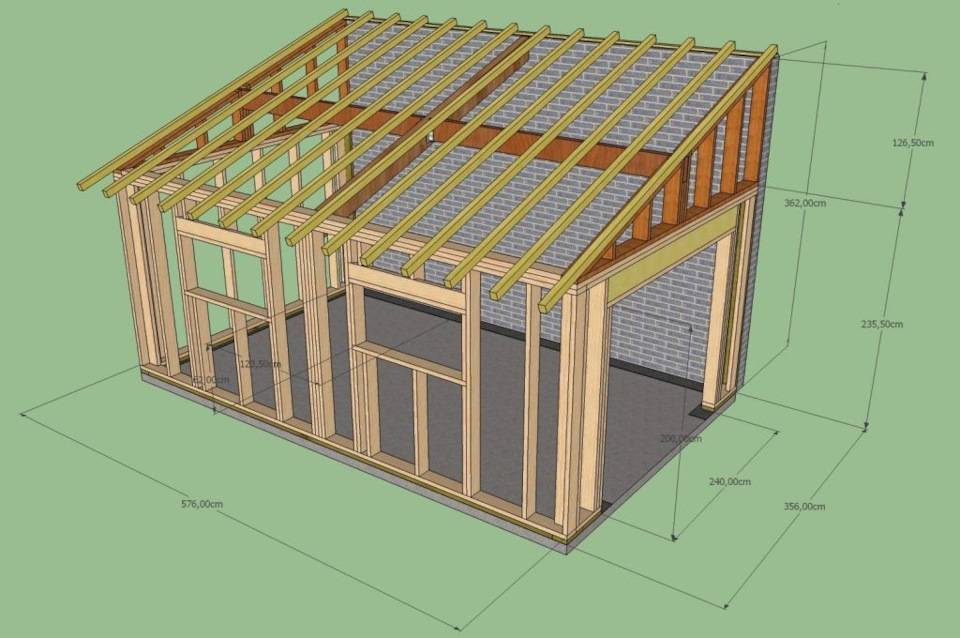

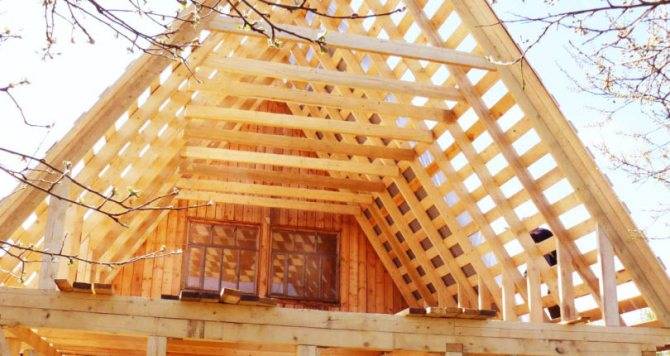

Для монтажа кровли требуется установить каркас. Система стропил чаще всего собирается на земле, после чего поднимается наверх. Для стропил как правило используется брус с сечением 50 на 150 миллиметров и закрепляется под углом в 50 градусов.
Для покрытия кровли каркасного дома 8х8 можно использовать мягкую черепицу, ондуллин либо металлочерепицу. Конструкция крыши должна быть достаточно устойчивой, чтобы выдерживать вес снежного покрова, а также негативное внешнее воздействие окружающей среды.
Перекрытие
Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.
- Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
- Если наверху будет только чердак, то балки берутся меньшего сечения.
Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.
Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.
Крепление балокИсточник goroddomov.ru
Рабочие чертежи
В рабочие чертежи вносятся такие показатели, как местоположение окон и дверей, кроме этого, помечаются другие детали и особенности здания. Эти чертежи необходимы не только для того, чтобы обращаться к ним при строительстве, но и по этим чертежам, как правило, происходит закупка стройматериала.
В рабочих схемах указываются все тонкости и мелочи строения, такие как: виды и материал отделки, коммуникации и другое, требуемое для комфортного и уютного проживания, оборудование.
Требуемые виды документов:
- Чертежи оконных и дверных проемов;
- Местоположение подсобных помещений и кухни;
- Схема насаждений и ландшафтного дизайна;
- Описание строения, а также покомнатный чертеж;
- Конструктивные и архитектурные свойства мансарды и бытовых строений, а также забора и свеса кровли.
Рабочие чертежи щитового строения с размерами 6х8 выполняются на этапе формирования всей остальной документации.
Утепление и обшивка крыши и стен
Принципы отделки примерно одинаковы для обоих элементов, можно рассмотреть состав пирога таким образом:
- Наружная финишная обшивка (например, черепица – для крыши, сайдинг – для стены);
- Фанера, обшивка из досок или древесно-плитные материалы;
- Ветрозащита (гидроизоляция);
- Утеплитель (чаще всего, минвата), укладывается в каркас стены/крыши;
- Пароизоляция;
- Внутренняя отделка (например, листы фанеры, с последующим монтажом декоративных панелей, обоев).
Особенностью строения является необходимость защиты каркаса от влаги, исходящей снаружи дома, и выпуску пара изнутри дома, который может приводить к накоплению конденсата в утеплителе, вследствие чего он теряет свои основные свойства.
Так как обшивка каркаса наружных стен является усилением всей конструкции, толщина фанеры или других используемых материалов не должна быть меньше 12 мм.
Для разных видов местности толщина стен может меняться, как и состав утеплителей. Например, в районах с «мягким» климатом, возможно, лучшим вариантом будет комбинация слоя утеплителя с панелями шумоизоляции.
А если предполагается наступление суровых зим, то лучше положить в каркас два слоя минваты.
Что учесть
Проектирование дома (включая планировку) – это трудоемкий, сложный процесс, требующей определенной квалификации и опыта, потому её желательно доверить профессионалам. Но при самостоятельной планировке и разработке проекта дома обязательно учитывайте следующие рекомендации:
- Позаботьтесь о качественной тепло- и гидроизоляции мансарды чтобы избежать плесени, конденсата.
- Делайте комфортной высоту стен чердака. Минимальная величина должна составлять 2,5 м.
Высота потолков на мансарде.При обустройстве двух уборных (на обоих этажах) располагайте их один над другим для простоты подведения коммуникаций. При расположении комнат учитывайте стороны света. На первом этаже, который занят преимущественно общими комнатами, старайтесь избегать коридоров – комнаты должны переходить в другие комнаты
Очень важно грамотно спроектировать лестницу – от этого будет зависеть удобство пользования чердачным этажом. Для оптимизации пространства под лестницей можно обустроить сатехническое помещение(чулан или гардеробную)
Также можно использовать винтовую конструкцию, которая занимает меньше места. Винтовая лестница в интерьере.Если в доме планируется топочная её нужно располагать подальше от спален, чтобы избежать шума
Очень важно обустраивать топочную согласно всем правилам и требованиям, которые накладываются вашей моделью котла. В большинстве случаев в частном доме лучше обойтись без балконов, особенно маленьких
Либо же строить просторный балкон.
Как построить каркасный дом: заливка фундамента
Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:
- винтовыми сваями;
- столбчатым;
- ленточным.
При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.
Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.
Монолитное основание
Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:
- арматурные стержни;
- песок, щебень разных фракций;
- стальная проволока;
- цемент;
- гидроизоляция;
- инструменты: пила, лопата, строительный миксер.
После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.
Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.
На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.
Строительство опалубки и заливка раствора
На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.
Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.
Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.
Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.
Эскизный план
Проект каркасного дома 6х8 мансардой КД-171
В создании эскизного плана участвуют архитектор и заказчик, здесь учитываются все детали: расположение комнат, этажность, отделка экстерьера и интерьера, а также все другие пожелания клиента. На этом этапе можно узнать, сколько в среднем потребуется средств на возведение собственного каркасного дома с мансардой.
Для получения разрешения на возведение здания специалисты приступают к составлению чертежей. Этот вид документации потребуется предоставить в органы контроля по строительству. Разрешительная бумажная документация будет свидетельствовать, что дом безопасен для эксплуатации и соответствует всем требованиям и нормам, сюда включаются следующие чертежи: фасада, композиционные, вертикального и горизонтального разреза. В зависимости от округа в разрешительную документацию могут входить разные виды чертежей, точная информация предоставляется в местных органах надзора по строительству.
Написание рабочих чертежей
В рабочих чертежах помечают месторасположение оконных и дверных проемов, а также особенности всех деталей здания. Они не только используются как пособие по строительству, но и являются основой для приобретения стройматериалов. Здесь необходимо указать все мелочи: коммуникации, виды отделки и необходимое оборудование для комфортного проживания.
Необходимые виды документации: схемы окон, дверей, расположение кладовых и кухни, план насаждений, описание здание и покомнатные схемы, конструктивные особенности мансарды, придомовых построек, оград, детали свеса крыши. Проект каркасного дома 6х8 по созданию рабочих чертежей разрабатывается на этапах по созданию с основной бумажной документации.
Проекты конструкций
Проекты каркасных домов 6 на 8 по конструкциям заключаются в следующем: выбирается способы возведения и проверяется возможность использования того или иного метода. Просчитывается жесткость конструкции всех элементов.
Здесь необходимы чертежи:
- Фундамента;
- Обмера работ;
- Стенового каркаса;
- Межэтажного и верхнего перекрытия;
- Виды конструкций;
- Балочного настила.
Для выбора фундамента потребуется разработка чертежей по вертикальному и горизонтальному разрезу. Здесь нужно учесть климатические особенности региона, состав грунта, проводится полный геологический анализ почвы. В чертежах горизонтального разреза по балочному настилу указываются количество основных опор и их месторасположение, виды ригелей, балочных упоров.
В бумажной документации по стеновому каркасу указываются все размеры, количество опор и их расположение по каждой стене, краям проемов и в конце балок. На чертеже прописываются все стены, и придается дополнительная жесткость конструкции. Отмечаются балки, взаимодействующие со стеновым каркасом.
В виде примыкания каркаса в разрезе представлены строительные чертежи. Примыкание показываются следующим образом: метод крепления строительной плиты к каркасу, технология стыковки каркаса между собой, формы башмаков и их месторасположение, сколько необходимо для возведения каркаса гвоздей, в зависимости от места.
Обмеры работ требуется, чтобы приобрести стройматериал в необходимом количестве, за счет чего этот процесс выполняется до начала процесса по возведению. На плане типа конструкций помечают важные моменты и порядок работ, а также материал для изготовления.
Цокольное перекрытие дома
Каркасное строительство своими руками, как известно, обычно производят по технологии «платформа». Однако было принято решение не следовать данному совету, поскольку существовала вероятность, что утеплитель вымокнет, если пойдет дождь. Так и решили делать.
После того, как подготовили фундамент, наступила очередь монтажа обвязки и лагов дома. Аккуратно выложили доски для обвязки размером 150х50 см и обработали древесину антисептиком (в данном случае – Сенеж красный огнебио). По чертежу собрали обвязку. Прикрепили с помощью нейлера ершистыми, покрытыми клеем, гвоздями длинной 0,9 см. Делали все по уровню, диагонали сошлись идеально. В итоге, получилась обвязка высотой 15 см. Весь процесс создания обвязки занял около двух дней.
Строго по центру обвязки (вдоль здания) разместили несущую балку. Ее функция – поддерживать половые лаги. После этого следует нанести на весь брус антисептик.
Поверх обвязки прибили доски на расстоянии 60 см друг от друга. Был набит брус150х50х600 см, исполняющего роль чернового пола. В образованные ячейки уложили два слоя пенопласта – первый слой шириной 5 см, второй — 10 см, который запенили по краям и перекрыли досками 50х300 см.
Выбор пиломатериала
Выбор ограничивался скудным предложением сухого, но не пилёного леса либо пилёного, но сырого. После раздумий и расчётов были выбраны сосновые доски 50х150 для затяжки стропил, выгонки стен и фронтонов, 50х200 – для настилки полов и стропил, 25х150 – для укосин и обрешётки.
Внимательный осмотр показал наличие сучков, неровностей по толщине и ширине, поэтому следовало внимательно относиться к выбору доски для сооружения каркаса: недочёты древесины могли привести к снижению надёжности конструкции. Для расчёта прочности конструкции и оформления проёмов была использована книга Advanced Wall Framing.
Шаг 2: Нижняя обвязка и пол
Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.
Ставим обвязку и лаги
Последовательность операций при монтаже лежня:
- Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
- Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
- Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
- Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
- Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
- Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.
В углах брусья стыкуют «вполдерева» или с коренным шипом.
Укладка лежня.
Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.
Полы в каркасном доме монтируют тремя способами:
- по грунту;
- по лагам;
- по готовому плитному фундаменту.
Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:
- опирают на лежень и укрепляют с внешней стороны фасадной доской;
- устанавливают в вырезанные в нижней обвязки пазы;
- монтируют встык к лежню с помощью металлических кронштейнов.
Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.
Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.
Монтаж лаг пола.
Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:
- Раскраивают и нарезают балки нужной длины.
- Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
- К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
- На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.
При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.
Шаг укладки распорок зависит от ширины пролета:
- 2,5-3,5 м — 1 элемент;
- 3,5-5,4 — 2 доски;
- 5,4-7,2 — 3 распорки;
- больше 7,2 м — от 4 штук.
Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.
Утепление и настил пола
Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности
Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций
Для утепления деревянных полов используются материалы:
- гранулированные — керамзит, шлак, вермикулит;
- рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
- плиты из минеральной ваты, пенополистирола, ДСП;
- жидкие — пенополиуретан, эковата.
Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.
По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.
Утепление минеральной ватой пола в каркасном доме.
Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.
Пароизоляция с вентиляционным зазором.
По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.
Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

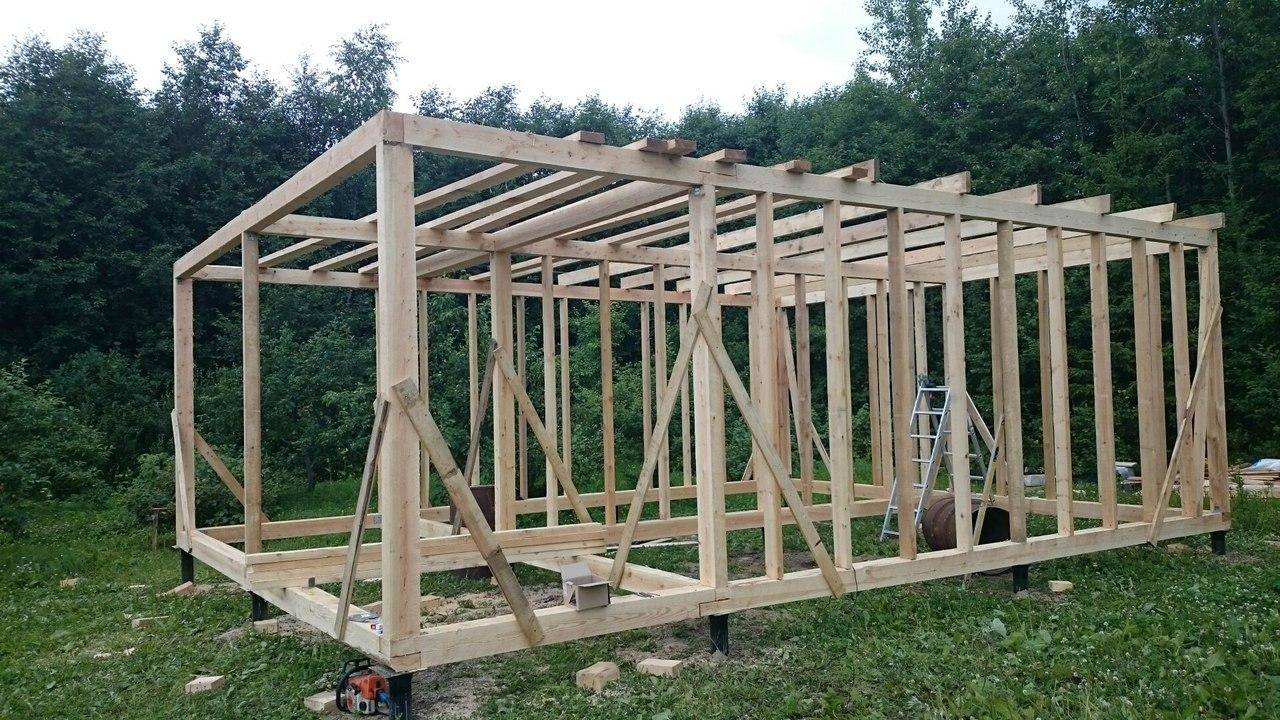

Стойки и верхняя обвязка.
Промежуточные стойки из доски 50х100 устанавливаются в соответствии
с расположением окон и дверей, а также с учётом ширины утеплителя (крепятся к
обвязке 2 гвоздями 100 мм).
Также необходимо учесть места, где на каркас стен будут приходиться
лаги пола антресоли.
Поверх укладывается и прибивается
к стойкам верхняя обвязка из двух досок 100х50(Н):

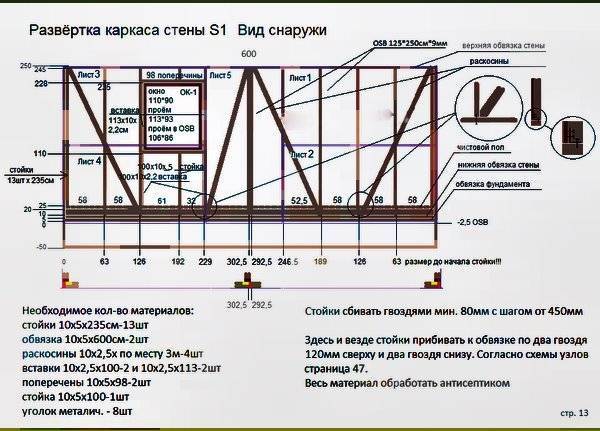

Для придания каркасу жесткости в каркас стен врезать укосины из
доски 25х150 и прибить 2 гвоздями к каждой стойке
(после этого можно убрать продольные временные укосы).

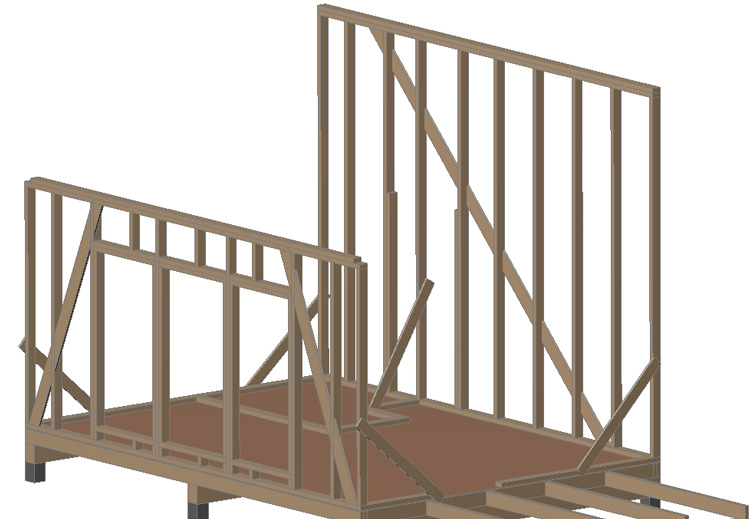

Верхняя обвязка поперечных стен заходит на верхнюю обвязку передней
продольной стены, увязывая таким образом вместе продольные и
поперечные стены:
Обзор и советы по выбору самого важного
Используя современные инструменты, можно быстро и надежно построить каркасный дом. Подробнее остановимся на некоторых инструментах, которые играют самую важную роль в возведении строений по каркасной технологии.
Пилы
Циркулярная пила является одним из важнейших инструментов в строительстве каркасного дома с нуля. С ее помощью можно любой брусок или доску разрезать на две части, запилить, сделать надпил, поменять угол реза, глубину и прочие характеристики.
Удобно иметь стационарную сетевую циркулярку (например, Hitachi) и на аккумуляторах (пример – DeWalt)
При работе с пилой очень важно обращать внимание на глубину пропила и скорость диска. К примеру, для распила доски толщиной 50 мм при угле пропила 45 градусов достаточно одного прохода
Торцовочная пила – это еще один хороший инструмент, который помогает подготовить стойки стен и каркасных лаг перекрытия. Конечно, для выполнения перпендикулярного отреза можно использовать и обычную циркулярную плиту. Но когда это делать нужно многократно, дискомфорт более ощутим, поэтому лучше приобрести торцовочную пилу.
Также рекомендуется запастись несколькими обычными ножовками. Они выручат в тех ситуациях, когда циркулярной пилой становится сложно куда-то добраться. Для удобства работы рекомендуется иметь 2-3 таких пилы с разными зубьями.
Что касается бензопилы и сабельной пилы, при заготовке и обработке пиломатериала для каркасного дома в них нужды нет. Все работы можно выполнить при помощи вышеуказанного оборудования.
Молотки
Один из молотков будет использоваться для сборки чернового каркаса
При его выборе важно обращать внимание на тип бойка. У плотницкого поверхность гладкая, а у кровельного – с насечками
Выбрать основной молоток нужный можно в зависимости от личных предпочтений. Молоток должен быть удобным и надежным, поскольку он выполняет основную работу при сборке каркасного дома. Лучше сразу приобретать качественный вариант.
Второй молоток, который может понадобиться, – финишный. У него гладкий боек, а сам он маленьких размеров. Плюс такого инструмента в том, что он забивает гвозди и штифты в материал, не повреждая его внешнюю часть.
Также на стройке пригодятся кувалды маленьких и больших размеров. Их использование позволяет сократить количество ударов при работе с очень прочными или тяжелыми материалами.
Хорошо себя зарекомендовали нейлеры (или пневматические молотки) фирмы Bostitch реечного типа с наклоном 21 градус. Чтобы такой инструмент работал, нужен воздушный компрессор и электричество. При строительстве каркасного дома придется использовать тысячи гвоздей, а вручную забить их очень тяжело. Нейлер облегчит эту задачу.
Так же, как и у обычных молотков, у нейлеров есть разделения на обычные и финишные. Последние приобретают, если есть необходимость делать много работы по внутренней отделке. Для постройки одного дома реально обойтись и без них. Также можно приобрести скобочники для закрепления наружной обшивки. Но вместо них можно использовать обычные нейлеры с более мелкими гвоздями.
Шуруповерты и дрели
Для строительства каркасного дома своими руками нужно иметь хотя бы два шуруповерта – тяжелый и легкий. Также к ним нужны дополнительные аккумуляторы. Это один из наиболее важных инструментов для строительства каркасного дома.
Кроме того, необходима качественная дрель. Ударная мощь ее вряд ли понадобится, а вот способность делать отверстия под коммуникации, внутреннюю отделку и прочие цели будет очень полезной. Перфоратор используется только на этапе работ с фундаментом.
Рулетки и линейки
Измерительные приспособления лучше приобретать из металла. У таких выше точность и больше срок эксплуатации. Удобны линейки, у которых есть и дюймовая, и метрическая шкала.
Электрорубанки и шлифмашинки
Это недорогие электроинструменты. Что касается рубанка, то его используют на этапе подготовки черновой каркасной стены к оклеиванию гипсокартоном. Если черновой пол имеет неровности, рубанком несложно их сгладить и подровнять стыки.
Шлифмашинка известна еще под названием болгарка. Она способна резать любой металл и камень, что очень актуально в строительстве.
Лестницы, леса, стремянки
Эти помощники должны быть в достаточном количестве и разной высоты. Если денег нет на приобретение лесов, их можно сделать самостоятельно из подручных средств. Но стремянку нужно приобрести – без нее не обойтись.
Конечно, существуют и другие мелкие инструменты, которые могут использоваться в процессе строительства. Но здесь перечислены базовые позиции, без которых сложно построить дом.
Фасад
Решение об использовании имитации бруса из лиственницы в качестве облицовки длякаркасного дома 6х6 было принято по причине экологичности, относительно невысокой стоимости и возможности поменять цвет. Под такую облицовку следует предусмотреть вентиляционный зазор и смонтировать обрешётку с защитой от насекомых и мышей из монтажной сетки. В качестве крепежа были выбраны оцинкованные гвозди 50 мм.
Для финишной отделки была выбрана продукция Tikkurilа, поскольку грунтовка и краска сохраняют древесную структуру и обладает значительной долговечностью. На облицовку и окраску в целом было потрачено 10 человеко-дней.
