Что такое СИП панели?
Причина актуальности плит
Описываемые изделия отличаются особенной конструкцией, в частности, это пенополистироловое основание, с двух сторон покрытое ориентированно-стружечными плитами (ОСП). Для надежного скрепления всех слоев используется полиуретановый клей однокомпонентного типа. Плиты собираются по специальной методике, между собой они закрепляются посредством замковой системы «шип-паз».
Данные плиты имеют массу плюсов
Здания, которые выстраиваются из таких материалов, имеют ряд преимуществ. Главное — это их малый удельный вес, благодаря чему значительно снижается нагрузка, оказываемая на грунтовую основу, а также требования, предъявляемые к фундаменту. Неоспоримый плюс жилых объектов, возведенных по описываемой технологии, заключается в их долговечности (эксплуатационный срок в несколько десятков лет) и надежности. Нагрузки, выдерживаемые многослойными панелями:
- в поперечном направлении — до 2 т;
- в продольном направлении — до 10 т.
Более того, постройки из СИП-полотен выстраиваются за более короткое время в сравнении с кирпичными и блочными аналогами. Полностью завершенный дом получается за 3-5 месяцев
Успех таких строений заключается в их высоких теплоизоляционных и звукоизоляционных свойствах, абсолютной экологичности и безопасности, что также является немаловажной составляющей успеха современной строительной технологии
В этом видео вы узнаете о SIP панелях:
Перечень материалов
Дом прослужит много лет и не создаст проблем в обслуживании, если он выстроен правильно и из качественных, надежных материалов. Производство сэндвич-панелей требует подготовки следующих приспособлений:
- предварительно подсчитанное количество ориентированно-стружечных плит;
- деревянные брусья;
- надежный теплоизолятор, например, пенополистирол;
- специальный клеящий состав из полиуретана.
Что касается подготовленных специальным способом плит, они изготавливаются посредством прессования с последующей обработкой смолами и воздействием высоких температур из деревянной стружки. Длина последней равняется 1,5 см, ширина — 0,6 мм, при этом толщина готовой панели составляет 10-12 мм. Стандартная процедура предполагает укладку трех слоев щепы перпендикулярно друг другу. Готовый к использованию материал без особых усилий распиливается, просверливается, соединяется специальными крепежными приспособлениями.
Из клеевых наполнителей рекомендуются следующие составы:
- Macroplast 7228;
- Macroplast UR 7228;
- ТОП-УР 15;
- Клейберит 502.8.
Такие вещества обладают высокими показателями влагостойкости, температурный диапазон применения варьируется от -40 до +50 градусов. Более того, клеевые составы соответствуют по длительности эксплуатации изготавливаемым плитам, полностью экологичны и безопасны для здоровья человека.
Необходимые инструменты
В качестве рабочей поверхности используется ровный стол, размеры которого превышают параметры производимых листов OSB. Клей равномерно наносится с помощью строительного распылителя, который заменяется самодельным приспособлением из небольшой емкости и резинового зубчатого шпателя. В процессе работы понадобится специальный станок для опрессовки панелей. Его оптимальной заменой станет обычный пресс, вакуумный мощный насос, который при незначительных усилиях обеспечивает необходимый результат. Из дополнительных инструментов понадобится терморезак, термонож.
Как построить своими руками
Построить дом из СИП панелей своими руками можно двумя способами:
- Купить домокомплект под определенный проект в фирме, которая этим занимается, а собирать его самостоятельно. Не все фирмы на такое соглашаются, но у многих есть услуга шеф-монтаж. Это когда специалист фирмы контролирует ваш монтаж.
- Купить плиты. Обрезать их под нужные размеры, закупать брус, все это — самостоятельно. В этом случае вся ответственность за качество постройки ляжет на вас. Если вы имеете плотницкие навыки или у вас есть кому подсказать, можно выбрать и этот вариант.
Коротко о том, что такое домокоплект. Это набор готовых СИП-панелей, деревянного бруса нужного размера и крепежа для строительства конкретного дома. Все компоненты нарезается на заводе, нумеруются. При сборке вы в определенном порядке используете полученные блоки. Процесс напоминает строительство дома из детского конструктора, только собираете вы настоящий дом.
Строительство дома из СИП-панелей при заказе домокомплекта похоже на игру в конструктор
Домокомплект хорош, если все сделано точно. Это не только про качество СИП-панелей (его проверять надо отдельно), но и про использование сухой древесины (камерной сушки), и про точность реза. Края панелей должны точно «обхватывать» брус, две панели должны стыковаться с дилатационным зазором около 3 мм — все это достигается использованием точного оборудования.
Нюансы отечественного строительства из СИП-панелей
В идеале панели должны изготавливаться по принципу сэндвича и состоять из двух плит, между которыми уложен слой утеплителя. Чаще всего в западных странах используют ориентировано-стружечные плиты и пенополистирол марки 25 и выше. В конце концов, готовая плита пропитывается специальными веществами, которые увеличивают стойкость к высоким температурам, обеспечивают долговечность и красивый внешний вид.
Но отечественные производители все чаще заменяют плотные плиты на менее надежные: фанеру, цементно-стружечную плиту, стекломагниевый лист и т.д., а утеплитель – на пенопласт или минеральную вату. Недобросовестные производители также экономят и на пропитках, отделке и т.д., и в итоге получается весьма непрактичный материал, который быстро воспламеняется и не отличается экологичностью.

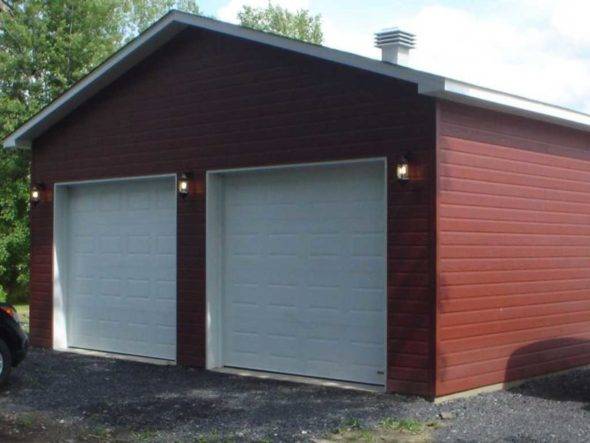

Сэндвич-панели для гаража — свойства, преимущества и недостатки
Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.
Таблица: плюсы и минусы сэндвич-панелей
| Плюсы | Минусы |
|
|
Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит
Технические характеристики сэндвич-панелей
Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.
В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.
Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.
По назначению сэндвич-панели делятся на:
Стеновые.
Кровельные.
Строительство дома из СИП-панелей своими руками. Пошаговая инструкция
При наличии достаточных навыков в строительстве и плотницком деле дом из СИП-панелей возможно построить своими руками. Последовательность этапов строительства ничем не будет отличаться от возведения дома из, например, камня или бруса (для того чтобы узнать как построить дом из профилированного бруса своими руками читайте в этой статье).
Видео о строительстве дома из СИП-панелей:

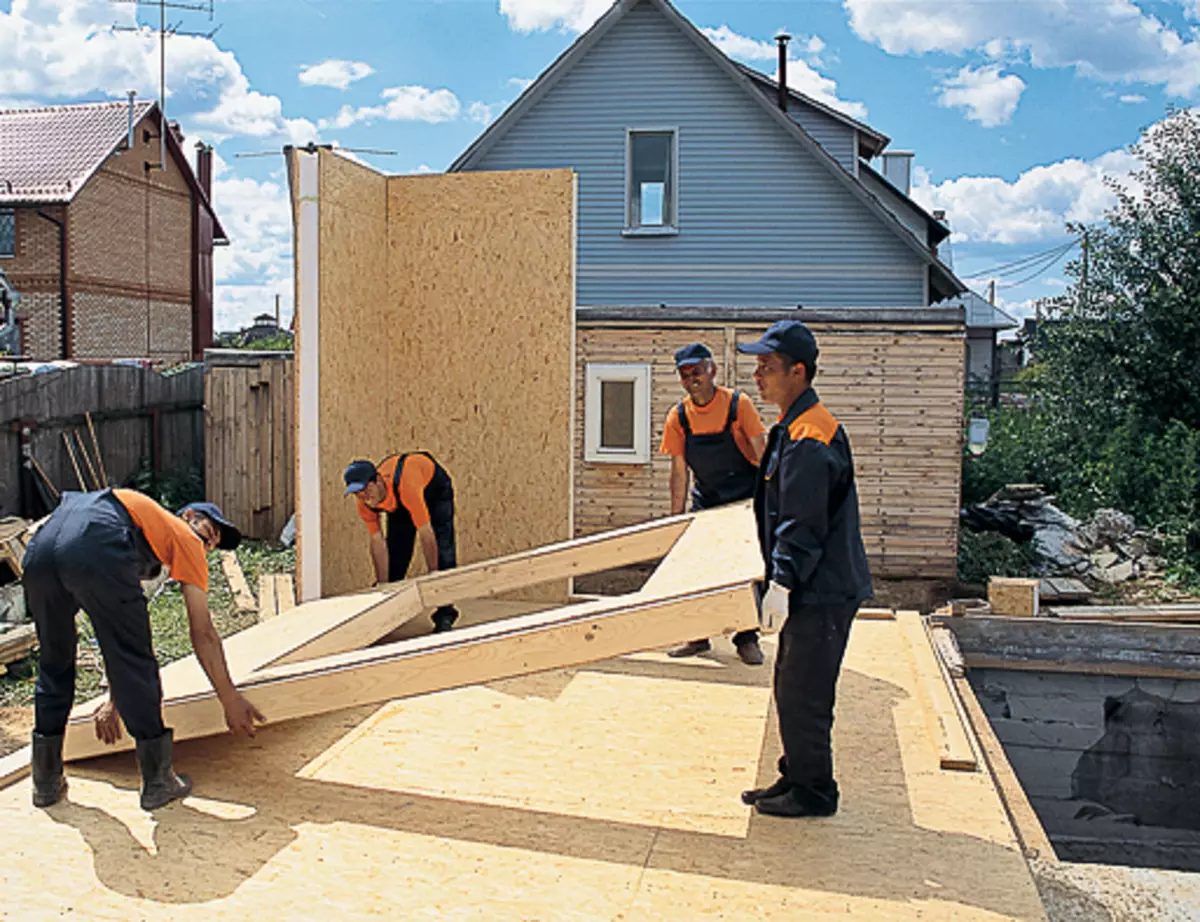

Сборку дома из СИП-панелей можно осуществлять каркасным и бескаркасным методами. В первом случае сначала возводится каркас здания из бруса (для того чтобы узнать как построить каркасный дом своими руками читайте в статье здесь), на который в дальнейшем крепятся панели. При таком методе технология строительства дома аналогична строительству обычного каркасного дома и СИП-панели используются лишь для обшивки стен и перегородок. При бескаркасном методе сборки все элементы здания – полы, стены и кровля – собираются из СИП-панелей.
На готовый фундамент укладывается обвязка из бруса, который крепится к основанию анкерными болтами. На обвязку, начиная от угла здания, укладывают первый ряд панелей толщиной 224мм. Панели соединяются между собой сдвоенным брусом из доски толщиной 40 мм и шириной 200мм (ширина доски соответствует ширине утеплителя в панели). Панели крепятся к брусу саморезами по дереву и дополнительно фиксируются монтажной пеной. В завершении сборки плиты перекрытия торцы панелей запениваются и закрываются по периметру доской 40х200 мм.
После настила полов первого этажа можно приступать к сборке стен, которую начинают с укладки направляющей доски 40х140 мм. При монтаже направляющих необходимо предусмотреть отступ от внешнего края на 12 мм – толщину OSB плиты. В углах дома устанавливаются направляющие стойки из сдвоенной доски 2х40х140 мм, к которым будут крепится угловые панели. Крепление стеновых панелей между собой осуществляется при помощи сдвоенного бруса, на монтажную пену и саморезы. Верхний торец стеновых панелей запенивается и зашивается доской 40х140 мм.
Перекрытие собирается по тому же принципу, что и полы первого этажа. По периметру также укладывается закладная доска, к которой будут крепиться стены второго этажа или фронтоны мансарды.
Перед установкой фронтонов к перекрытию крепится обвязочный брус кровли, на который будут опираться кровельные панели. Фронтоны собираются аналогично стенам предыдущих этажей, на них укладывается коньковый брус и промежуточные стропила. Кровельные панели усиливаются сдвоенным брусом для надежного восприятия снеговой и ветровой нагрузок.
Дома из СИП-панелей – заслуживающий внимания вариант экономичного и быстровозводимого загородного жилья. Выбор качественных и безопасных СИП-панелей от надежных производителей позволит свести к минимуму все недостатки этой технологии и в короткие сроки стать обладателем собственного дома.
Понятия каркасного дома и дома из СИП панелей
Для понимания того, какой дом лучше – каркасный или из СИП панелей, необходимо знать, что собой представляет каждое строение. Обе технологии современные и позволяют в кратчайшие сроки возвести здание. Хоть материалы для строительства схожи, устройство строений существенно различается, за счет чего дома обладают разными преимуществами и недостатками.
Каркасный дом является такой конструкцией, при возведении которой используется каркас. Чаще всего его выполняют из дерева, однако может применяться оцинкованный металл. Далее каркас обшивают OSB плитами или фанерой. Вес в итоге получается сравнительно небольшой, поэтому дорогой сложный фундамент не требуется, обычно подходит свайное, ленточное или столбчатое основание.
Строительство СИП-панельных домов осуществляется с помощью стройматериалов, состоящих из двух OSB плит, между которыми находится пенополистирол, приклеенный под давлением в 18 тонн. Панели делают на производстве и доставляют на участок в комплектах, после чего остается только собрать дом из полученных деталей. Дом также отличается небольшим весом и не нуждается в сложном фундаменте.
Технология установки панелей
Отделка
Как собрать SIP своими руками?
Мыши и прочие неприятности
Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.
Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».
Краткая информация о доме:
- Дата ввода в эксплуатацию: 2008 год
- Количество этажей: 2
- Тип фундамента: ленточный
- Технология: бескаркасная
- Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)
Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться
Под воздействием влаги фундамент начал крошиться
В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.
Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.
После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.
При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния
Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола
Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.
Прекрасно видно, что мыши времени зря не теряли…
Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ
В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.
Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом
Сопутствующие ошибки:
- Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
- На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
- Использован сырой лес.
- Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
- Углы дома не стянуты длинными саморезами.
- Саморезы исключительно черные.
Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.
Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.
Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.
Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.
Нюансы технологии возведения домов из SIP панелей
Плюсы использования сип панелей
Делаем СИП изделия своими руками – простая технология
Укладываете ОСП-лист на рабочий стол, наносите на поверхность плиты клей. У вас должен получиться не сплошной слой состава, а с бороздками. В зависимости от используемого инструмента (шпатель, распылитель) расход клея на каждый квадратный метр листа составляет 150–200 г. После нанесения Macroplast, TOP-UR или иного состава следует подождать около 10 минут, а затем аккуратно положить на ОСП-плиту пенополистирол и тщательно выровнять его. Затягивать процесс нельзя, так как клей достаточно быстро полимеризуется. Если это произойдет, готовое изделие будет ненадежным и малопрочным. Построить дом из СИП изделий такого типа будет проблематично.
На поверхность плиты наносится клей, а минут через 10 укладывается пенополистирол
Теперь делаете клеевые бороздки на пенополистироле, накладываете на него вторую ориентированно-стружечную плиту, прижимаете. Далее изделие отправляется под пресс. При отсутствии такового следует поступить иначе. Вам нужно изготовить сразу 5–7 панелей по описанной методике (каждое последующее изделие собирается непосредственно на предыдущем), после чего накрыть полученную стопку тентовой тканью. Из последней необходимо сделать герметичный чехол. Просто склейте ткань по краям Космофеном или любым другим быстросхватывающимся клеящим составом.
Берете вакуумный насос, откачиваете с его помощью воздух из-под чехла. Такое действие приводит к тому, что на каждый квадрат самодельных панелей оказывается давление около одной тонны. Методика получила название вакуумного прессования. Панели выдерживаются в безвоздушном пространстве примерно 60 минут. После этого убираете тентовую ткань и оставляете стопку SIP изделий (в горизонтальном положении) на 24 часа. Через сутки прикрепляете при помощи монтажной пены к панели боковой деревянный брус (к одной из сторон). Он обеспечивает жесткое крепление СИП плит между собой при возведении каркасных домов. Брус можно не приклеивать, а прикручивать подходящими по размерам крепежными элементами. Панель готова для использования!
Все работы выполняйте в защитных очках, перчатках, халате с длинными рукавами. Изготовление панелей нужно осуществлять в хорошо вентилируемом и освещенном помещении. В домашних условиях вы можете производить СИП изделия любых размеров. Желательно, чтобы они соответствовали размерам дома, указанным в проекте. Стандартные габариты рассматриваемых нами панелей – 250 на 125 и 1280 на 125 см. С такими конструкциями работать проще всего. Они подходят для любого типового строительного проекта на возведение частного жилища. При использовании изделий с подобными размерами получается минимум стыковочных швов, а значит, построенный дом будет по-настоящему теплым.
Что представляется собой дом из СИП
Стены
Крыша
Дом из сэндвич – панелей своими руками
Дом построить из СИП-панелей – как собрать конструктор
Первое, что понадобится в этом деле так это проект будущего здания
Следует уделить особое внимание к его построению, не забывая о требованиях и пожеланиях. Если нет возможности построить его самостоятельно исходя из сложности расчётов, то существует масса компаний готовых помочь в этом вопросе. Мы постараемся вам показать все этапы строительства в фотоотчете, с пошаговой инструкцией
Но, все дома индивидуальны, наше фото можно рассматривать только как информационный справочник
Мы постараемся вам показать все этапы строительства в фотоотчете, с пошаговой инструкцией. Но, все дома индивидуальны, наше фото можно рассматривать только как информационный справочник.
Следующий шаг — заказ СИП — панелей или их самостоятельное производство. Заказать их можно прямо на предприятии, которое занимается производством. Здесь же можно посмотреть каталоги и выбрать все необходимое для последующего монтажа. При выборе панелей не стоит забывать про основу — фундамент. Для конструкции из такого материала, обычно, фундамент устанавливают на винтовых сваях.
Водоснабжение, отопление и электричество по будущему дому развести нужно ещё до заливания фундамента.
Во избежание кривизны углов или несовпадения высоты, все панели перед монтажом нужно проверь на целостность и соответствие размеров. Если замечены неточности, обратиться к поставщику для замены материала.
После того как фундамент залит, нужно сделать его обвязку с помощью деревянного бруса. Потом выставляются углы и с помощью ударного инструмента делаются отверстия. С помощью этих отверстий брус скрепляют с бетоном 12 мм анкерами. Рекомендуемое расстояние 2,5 м. Далее, на установленном фундаменте собирают само здание. Начинают сборку нулевым перекрытием при этом укладывают первые СИП — панели на брус.
Стеновые каркасы собирают из бруса. По его периметру специальными гвоздями закрепляют закладную доску. Главное, здесь выдержать вертикальную калибровку и углы каркаса. Ведь если где-то упустить хоть 1 мм, стена получится кривой и исправить её возможности уже не будет. После установки каркаса на него накладывают панели.
После возведения общей конструкции начинается заделка отверстий. Стыки и углы панелей заполняют с помощью обрезных досок размером в 25 * 100 мм. Все щели обрабатывают герметично монтажной пеной.
Перекрытия между этажами и все несущие конструкции лучше сделать деревянными. Можно использовать как брус, так и доски. Фото этапов строительства чуть ниже.
Достоинства и недостатки
Как любая новая для нашей страны технология, строительство дома из СИП-панелей имеет своих приверженцев и противников. У противников самый главный довод — ненатуральность материалов, возможность выделения вредных веществ. Действительно, эти плиты состоят из пенопласта и ОСБ. Пенопласт — привычный материал и опасен он только во время горения. ОСБ тоже уже давно на рынке, его делают из прессованной крупной стружки и щепы. В качестве связующего добавляют смолы содержащие формальдегиды. Вот это-то связующее и вызывает больше всего вопросов: формальдегид — сильный яд и его нахождение в атмосфере в большом количестве вызывает отравление.
Выделения формальдегида должно контролироваться СЭС (санитарно-эпидемиологическая станция), в продажу должны поступать только безопасные строительные материалы. Так что если задумаете строить дом из СИП-панелей, внимательно выбирайте производителя — именно от его добросовестности зависит качество материала. Самыми качественными и безопасными признаны панели, собранные на немецком ОСБ фирмы Egger («Эггер»). Эмиссия формальдегида у них E1 (безопасная).
Выдержка из ГОСТ Р 56309-2014 (дата введения 2015-07-01): «В зависимости от содержания (выделения) формальдегида, плиты изготовляют классов эмиссии Е0,5, Е1 и Е2».
| Класс эмиссии формальдегида плит | Применение плит |
|---|---|
| Е0,5; Е1 | В качестве конструкционных элементов жилых и общественных зданий, в том числе для общественных помещений, а также изделий и конструкций, эксплуатируемых внутри жилых помещений |
| Е2 | Для производственных изделий, эксплуатируемых вне жилых помещений |
При этом они легко переносят высокую влажность, не впитывают воду и не деформируются.
СИП-панель Эггер Е1 2800х625х174 (Румыния) — оптимальный вариант для стен. Высота — 2800 мм, толщина пенополистирола — 150 мм. Если вы предпочитаете «стандартные» потолки высотой 2,5 метра, то следует приобретать Эггер Е1 2500х1250х174
Хороши также немецкие панели Glunz Agepan, но их мало кто использует
Если говорить о российских производителях, то следует обратить внимание на продукцию компании «Калевала». При производстве используются только безопасные и качественные материалы:
1. OSB-3 Калевала Россия класс эмиссии Е1;
2. Клей – TOP-UR (Россия);
3. Пенополистирол – ПСБС – 25C Knauf (Россия).
Говоря о достоинствах строительства из SIP-панелей, необходимо обратить внимание на то, что технология досконально отработана. Производятся панели для разных элементов дома: наружных стен, перегородок, межэтажных перекрытий и т.д
Для любой части постройки есть свои панели
Почему же люди строят дома из СИП-панелей? Потому что такой дом имеет солидные плюсы:
- Малый вес, что позволяет сэкономить на фундаменте. Под этот тип построек идеальны свайные или свайно-ростверковые фундаменты.
- Малые теплопотери, низкие затраты на отопление. Пенополистирол — отличный утеплитель, а зажат он с двух сторон листами ОСБ. Это и делает дом из сэндвич панелей очень теплым.
- Низкая стоимость квадратного метра.
- Малые сроки возведения. Коробку двухэтажного дома можно собрать за месяц.
- Отсутствие усадки. Осадка может быть у фундамента. У конструкции из СИП-панелей осадки нет.
- Отделочные работы можно начинать сразу после того как собрана коробка.
В общем, именно этот набор свойств заставляет людей делать выбор в пользу дома из SIP панелей. Строят как дома постоянного проживания, так и дачи сезонного посещения. Так что, при ограниченном бюджете, строительство дома из СИП-панелей может быть очень хорошим выходом.
Технология монтажа дома из СИП-панелей
SIP панели – что это такое
На каких фундаментах собирают СИП-панельные дома
Такие дома можно монтировать на любых фундаментах и здесь главную роль должен выполнять не тип формирования каркаса (в данном случае это платформенный, американский, канадский, поддонный), а состояние основы – грунта. Понятно, если у вас болотистый грунт, участок имеет сложный рельеф или высоко залегают грунтовые воды, мы порекомендуем винтовые сваи с мощной деревянной нижней обвязкой, либо сразу формируемой на ее основе, платформе.
Если у вас грунты, подверженные большому морозному пучению, делайте хорошо утепленный плавающий фундамент. Он же у вас выполнит роль платформы, на которую вы непосредственно сможете производить монтаж СИП-панелей, закрепив анкерами установочную доску, отчасти выполняющую роль нижней обвязки.
При стандартных условиях для такого вида каркаса лучше всего подойдет ростверк на столбах.
Karkasnyi-dom-iz-sip-panelei-18
Karkasnyi-dom-iz-sip-panelei-19
Karkasnyi-dom-iz-sip-panelei-5
Karkasnyi-dom-iz-sip-panelei-17
Панели пола можно собирать прямо на нем, предварительно обработав их праймером. Кроме достаточной прочности к такому фундаменту будет одно требование при выборе СИП-панельной технологии строительства: обеспечение хорошей вентиляции подпольного пространства.
Что получилось
Материалы
Для строительства каркасников и домов из сэндвич панелей используются древесина и утеплители. В чем разница между материалами, какие из них лучше для индивидуального застройщика?

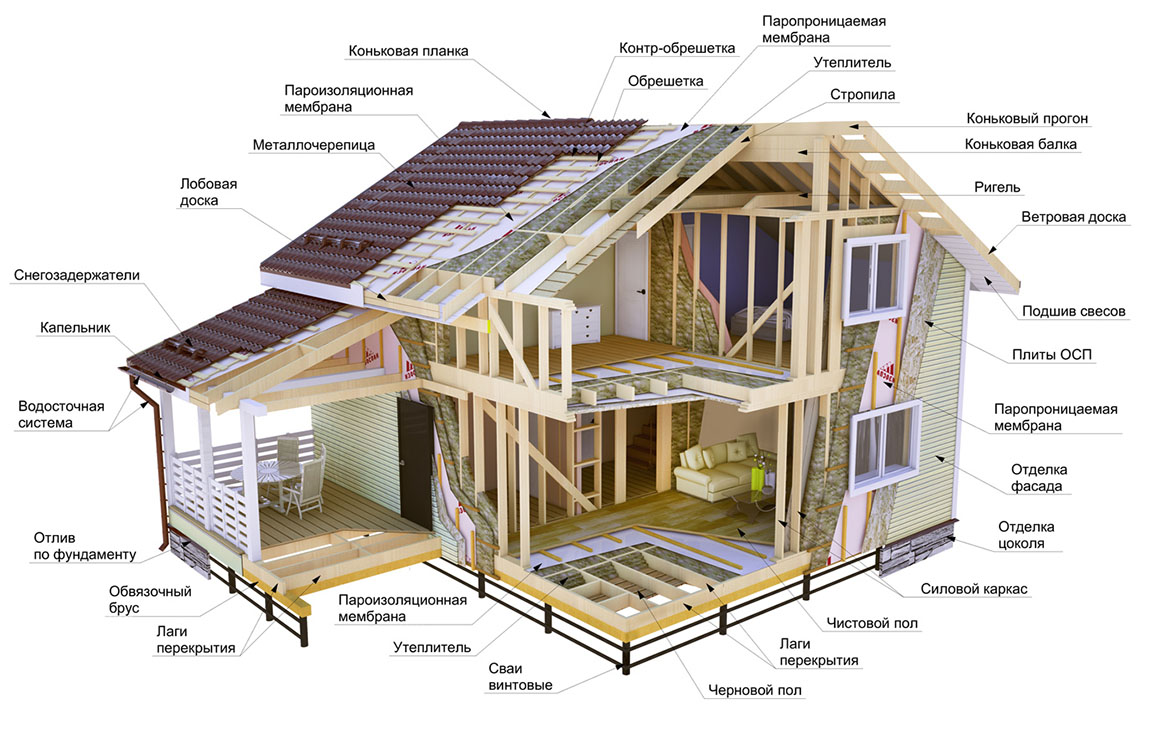

Каркасный дом
Силовой каркас такого здания сооружают из сухой строганой доски 150х50 и 200х50 мм. Он воспринимает нагрузку от всех конструкций – вертикальных стен, горизонтальных перекрытий, скатной кровли, находящихся внутри предметов, людей. Для несущей рамы используют прочную, хорошо высушенную древесину. Предварительно ее обрабатывают пропитками от гниения и насекомых.
Утеплителем чаще всего служит минеральная вата, реже эковата. Благодаря негорючести, низкой теплопроводности, хорошим шумозащитным свойствам и недорогой цене эти материалы широко применяются для теплоизоляции стен каркасных домов. Толщину слоя определяют теплотехническим расчетом, исходя из климатических условий местности.
- Для защиты от влаги утеплителя используют паро- и гидроизоляционные пленки или мембраны.
- Наружную и внутреннюю отделку выполняют из листовых материалов, панелей, профильной доски, ОСП.
- Крепеж для каркасных элементов – гвозди, саморезы, скобы, пластины, накладки, шпильки.

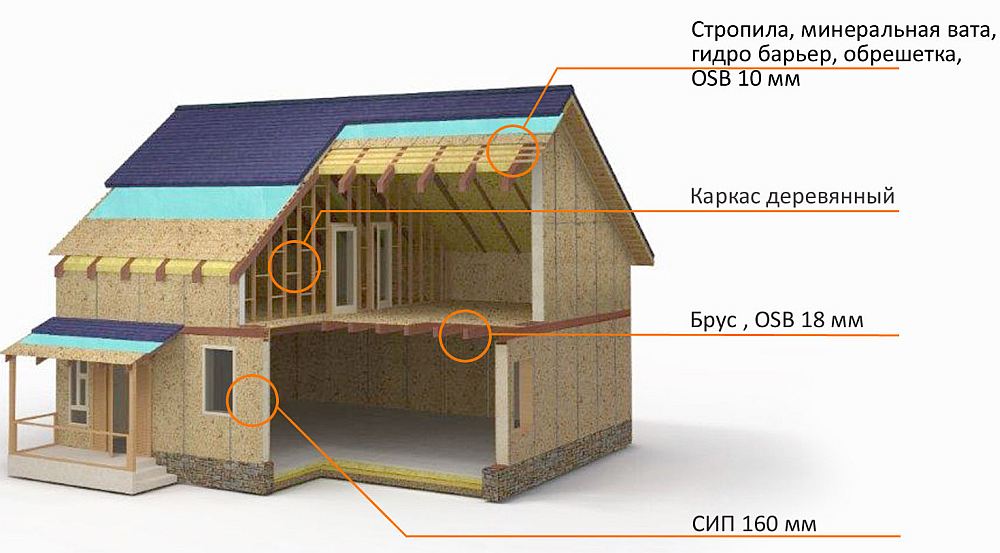

Дом из СИП панелей
Основные конструкции, которые используют для сборки здания на строительной площадке, – готовые структурные изоляционные панели. Представляют собой слоистые изделия из пенополистирола или пенополиуретана, окруженного с двух сторон оринтированно-стружечными плитами ОСП (OSB).
Плиты ОСП изготавливают из древесной стружки длиной 7,5-15 см, уложенной в определенном порядке и склеенной синтетическими смолами. Для придания антисептических свойств материал пропитывают борной кислотой. Для ограждающих конструкций используют OSB-3 толщиной не менее 12 мм, обладающие гидрофобными качествами.
Утеплитель приклеивают под давлением или накачивают в пространство между ОСП. Полученные слоистые панели обладают высокой механической прочностью, устойчивостью к вертикально падающей влаге, низкой теплопроводностью. Плотность пенопласта для наружных элементов – не ниже 25 кг/м³.
Пол, стены, перегородки, перекрытия и крышу собирают из СИП толщиной 124, 174, 224 или 244 мм. Стандартные элементы имеет размеры 1250 на 2500, 2800 или 3000 мм. Вес 1 м² – 20 кг, панель могут установить 2-3 человека без привлечения подъемного крана.
Дома собирают из готовых типовых домокомплектов, доставляемых на стройплощадку в разобранном виде. Монтируют по инструкции, где изготовитель подробно обозначает раскладку панелей, указывает последовательность операций. Все элементы промаркированы.
Для сборки используют соединительные доски 25х150; 50х100, 50х150, 50х200 мм. Крепеж – оцинкованные саморезы, пенополиуретановая монтажная пена.
Особенности SIP-панелей
Сэндвич-панель представляет собой многослойную строительную конструкцию, внешние стороны которой выполнены из древесных влагостойких плит ОСП. Эти элементы обеспечивают изделию необходимую жёсткость, в середине материала уложен утеплитель. Такая конструкция панелей позволяет строить многоэтажные дома без усиления несущими конструкциями.
СИП-панели своими руками в домашних условиях изготовить невозможно, такие изделия не будут соответствовать заводским моделям. Самостоятельно изготовленные конструкции применяются для обшивки каркаса, они не могут выдержать прилагаемых нагрузок.
После склеивания ОСП с теплоизоляционным материалом плиты отправляют на специальное оборудование для раскройки на нужные размеры. Это даёт возможность упростить сборку дома, на строительную площадку поставляется набор деталей для возведения жилого или промышленного здания. Дом собирается подобно конструктору, гораздо быстрее, чем здания из газобетона.
Главным достоинством рассматриваемых изделий считается минимальный коэффициент теплопроводности. Слой пенополистирола 10 сантиметров по сопротивлению к теплопередаче успешно заменяет кирпичную стену толщиной 2 метра. Такие же теплоизоляционные показатели наблюдаются в ограждающих конструкциях из пенобетона или бревенчатых домов с толщиной стен 50–60 сантиметров.
Построить коттедж из кирпича или дерева с такими же показателями теплоэффективности можно, но у зданий, выполненных из СИП-панелей, в этом плане есть ещё одно весомое преимущество – это дешевизна. Пользователь должен тщательно подбирать строительные материалы, некоторые предприниматели специально завышают расценки на панели, при этом поставляют на рынок некачественный материал.
Достоинства
Главными положительными характеристиками изделий считаются:
- прекрасные теплоизоляционные показатели (особенно при использовании панелей, в которых в качестве утеплителя используется минеральная вата);
- увеличение полезной площади помещений жилого дома за счёт уменьшенной толщины ограждающих конструкций;
- устойчивость изделий к воздействию внешних агрессивных факторов (резким перепадам температур и влажности);
- привлекательный внешний вид;
- простая технология монтажа;
- уменьшенные сроки возведения зданий.
Ещё одним преимуществом материала считается его устойчивость к плесени и грибку. Поверхность изделий обрабатывается специальными составами в заводских условиях.
Недостатки
Из отрицательных качеств нужно выделить недостаточную устойчивость декоративной поверхности к механическим повреждениям. Изделия с длиной меньше 7 метров имеют недостаточную несущую способность. Если строители не будут соблюдать технологию монтажных работ, то стены жилого или промышленного здания могут промерзать. Другими минусами СИП-панелей считается горючесть и вредность, ведь в составе материала присутствует клей и пластик. Эти составляющие сложно назвать безопасными для здоровья человека.
Мыши и прочие неприятности
Соединение панелей между собой и с другими конструктивными элементами
Из чего состоят сэндвич-панели?
Свойства любого строительного материала определяют его составляющие. Основа сип панели — ОСП-плита, производимая из узких длинных щепок, уложенных и утрамбованных таким образом, что со всех сторон листа они расположены перпендикулярно друг к другу. Наиболее популярна экологичная основа из сосновой или осиновой щепы.
Структура SIP панели
Произведенные подобным методом изделия отличаются гибкостью при нагрузках в разных плоскостях, что не свойственно для стандартных деревянных строительных материалов. Обработанное специальным водоотталкивающим составом конструкционное изделие устойчиво к высокой влажности, процессам гниения и механическим повреждениям.
- 97 % ОСП составляет древесина,
- оставшиеся 3 % приходятся на связующий ингредиент.
Связующим звеном служит пенополистирол, характеризующийся легким весом и низкой теплопроводностью. В процессе производства панели в полистироловую массу закачивают газообразное вещество.
Выбор газа зависит от сферы применения стройматериала. Например, в пожароустойчивые образцы добавляют углекислый газ.
| Характеристика | Значение | Комментарий |
|---|---|---|
| Прочность | 1,5 кгс/см² — 1,8 кгс/см² | SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг) |
| Объемный вес | 25 кг/м³ /35 кг/м³ / 50 кг/м³ | Вспененный полистирол |
| Теплопроводность | пенополистирольные 0,037 -0,04 Вт/(м·°С)минераловатные 0,047-0,07 Вт/(м·°С)уретановые 0,028 Вт/(м·°С) | — |
| Нарушение геометрии | Нет | Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение. |
| Подверженность болезням | Нет | В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых |
| Усадка | Отсутствует | Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке. |
| Водопоглощение | ПСБ 0,5%-2,1%OSB3%-12% | За 24 часа |
| Огнестойкость | III степень огнестойкости | Сдерживания огня в течение 1 часа |
| Звукопоглощение | 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм. | На примере полистирола весом 25 кг/м³ |
| Максимальная этажность строения | 2 этажа + мансарда | — |
Таблица технических характеристик СИП панелей
Рейтинг производителей СИП панелей:
| Номинация | место | производитель | рейтинг |
| 1 | Хотвелл | 5.0 | |
| 2 | ЭкоЕвроДом | 4.9 | |
| 3 | Villozi House | 4.8 | |
| 4 | РУССИП | 4.7 | |
| 5 | ОргТехСтрой | 4.6 | |
| 6 | СИП ПРЕМЬЕР | 4.5 | |
| 7 | Экосип | 4.4 | |
| 8 | СипМонтаж | 4.3 | |
| 9 | Гарус | 4.2 | |
| 10 | АртСтройДизайн | 4.1 |
