Строительство каркасного дома из двутавровых балок

Технические характеристики обычного бруса и деревянной двутавровой балки

В каркасном домостроении используется четырехкантный брус, имеющий стороны не менее 100 мм. Меньший размер именуется бруском, который используется для изготовления стоек, стропил, обрешетки и других элементов каркасного дома.

Размеры бруса нормируются ГОСТами и ТУ. Самым ходовым размером является брус сечением 150х150 мм и длиной 3 или 6 метров из деревьев хвойных пород. На рынке продается брус 1, 2, 3 и 4 сортов. Для каркасного строительства используется брус 1 и 2 сорта.

Технические характеристики бруса зависят от вида древесины, ее возраста и влажности. Брус естественной влажности обладает более низкой теплозащитой и менее устойчив к грибковым поражениям древесины. У просушенного бруса выше прочность при сжатии вдоль волокон и превышает уровень 450 кг/ см², плотность достигает 900 кг/м³, момент упругости Е бруса 150х150 мм составляет 6000 -7000 МПа . Благодаря этим показателям брус используется в каркасном домостроении для изготовления каркаса и перекрытий.

Намного лучшими характеристиками обладает клееный брус, его готовят из тонких пластинок древесины хвойных пород (ламелей).

При изготовлении такого бруса предварительно пропитанные антисептиками и антипиренами ламели склеиваются и обрезаются по необходимому размеру. Такой брус может иметь длину до 12 метров с отличными характеристиками для создания перекрытий зданий с большими пролетами.

Двутавровая деревянная балка не подвержена прогибу, скручиванию и усадке. Ее длина может достигать 12-13 метров с нормативной величиной прогиба, а момент упругости Е у двутавровой балки в среднем равняется 12000 Мпа при ее весе в два раза меньше по сравнению с брусом.

Преимущества и недостатки использования двутавровых балок в каркасном строительстве

Чем хорош канадский метод строительства перекрытия?

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2. Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше

И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

Выбираем балки и правильно их опираем

Сборка щитового дома из заводских панелей своими руками

Конструкция готовых щитовых СИП-панелей предполагает, что они одновременно будут и стенами дома, и утеплителем, так что насчёт дополнительного утепления заботится не надо. Фундамент под такой дом подойдёт самый обычный: даже элементарный столбчатый, как в обычных деревенских домах.

Сама СИП-панель обшивается по обе стороны ОСБ-плитами, которые имеют в наличии несколько слоёв:

• пароизоляционный;
• ветрозащитный;
• слой ветровой связи (нужен для более качественного воздухообмена, это так называемая технология вентилируемого фасада);
• в качестве утеплителей на щитовых частях обычно применяется знаменитый пенополистирол, который приклеивается туда под огромным давлением, что обеспечивает его долгий эксплуатационный срок службы.

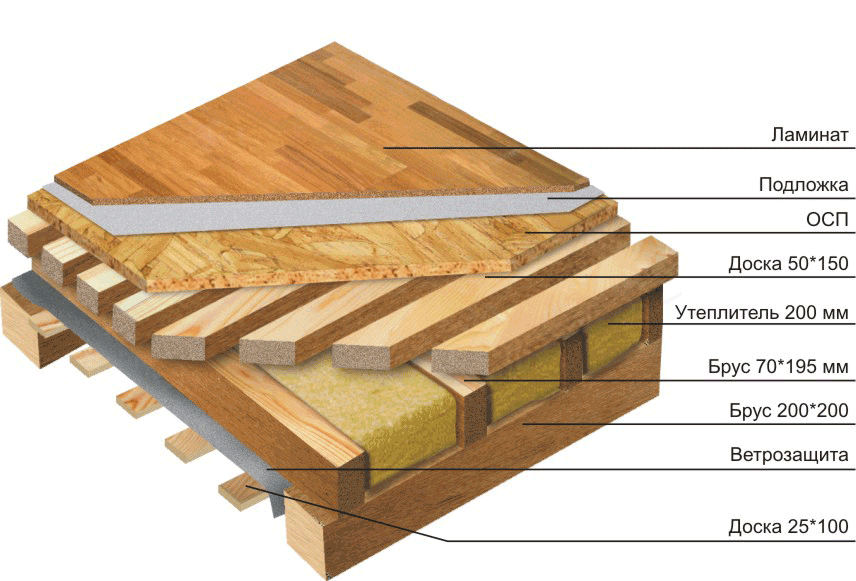

Подготовка пола

Поверхность фундамента должна быть укрыта слоем гидроизоляционной плёнки. На неё можно сразу настилать лаги будущего пола, для чего специалисты рекомендуют использовать обычный брус размером либо 40х50 мм, либо 40х60 мм.

Шаг между лагами должен составлять ровно 50 сантиметров. На лаги и осуществляется настил деревянного пола.

Сборка стен

Все работы начинаются именно с угла будущего строения. Первый элемент всей конструкции устанавливается вертикально (нижний брус – в самой нижней выборке). Во время монтажа панель должна дополнительно поддерживаться 3-метровой доской.

Почему 3-метровой – сказать сложно, но так рекомендуют специалисты. К первой панели присоединяют последующие, скрепляя их между собой металлическими оцинкованными уголками. В каждую последующую панель вставляется брус предыдущей, чем-то такая технология напоминает детский конструктор «Лего».

Для полной герметизации стыков перед непосредственным соединением разных частей конструкции, все выборки должны заполняться монтажной пеной.
Во время работ необходимо обязательно проверять ровность вертикальных панелей строительным уровнем.

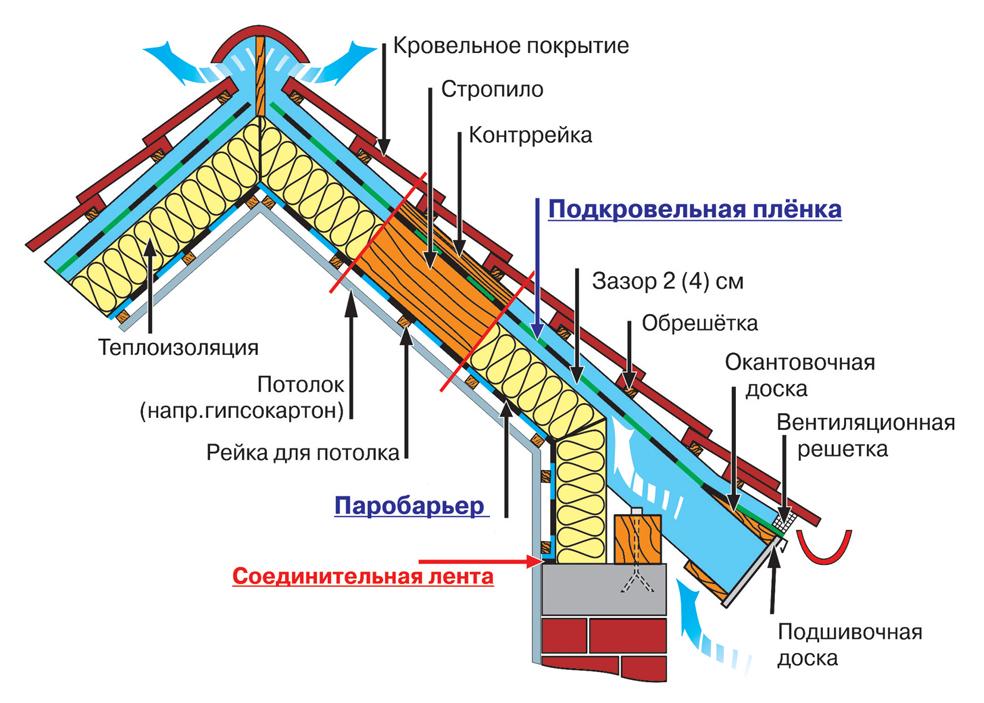

Монтаж кровли

После монтажа всех стен, при помощи бруса делается верхняя обвязка и начинается монтаж кровли. Для стропил используют обычный брус, который имеет размеры в 100х200 мм и 120х50 мм.

В качестве кровельного покрытия обычно используют металлочерепицу. Шифер обойдётся слишком дорого, а настоящая, глиняная черепица, создаст просто колоссальную нагрузку на перекрытия и так совсем лёгкого строения, что нежелательно.

Цена строительства дома в Москве под ключ по технологии I-SIP

Цена строительства дома в Москве под ключ по технологии I-SIP за 1 м 2 зависит от этажности, вида фундамента, толщины наружных и внутренних стен, типа перекрытия и стропильной системы, сложности крыши, материала кровельного покрытия, толщины оконных профилей, фасадного материала, материала внутренней отделки и т.д.

Существует стандартная, наиболее популярная комплектация на строительство под ключ, цену которой берут для сравнительного анализа:

• Фундамент — винтовые сваи, диаметр – 108, длина – 2500, оголовок – 250х250. Монтаж спецсредством (бурмашина), обрезка в уровень, бетонирование стволов. Обвязка – брус 200х200.
• Конструктив дома из сип панелей — Технология I-SIP. Наружные стены — двутавровые балки GreenLum-240W и СИП панели 168; внутренние стены — СИП панели 124; перекрытия — СИП панели 224; стропильная система — брус 50х150 (50х200). Высота 1-го этажа – 2800 мм. Высота второго этажа – 2500 мм.
• Крыша – Металлочерепица полиэстер, толщина стали 0,5. Обрешетка – доска 25х100 мм. Контр обрешетка – брус 50х50 мм.
• Окна – ПВХ 5-ти камерный профиль, двухкамерный стеклопакет.
• Входная металлическая дверь.
• Все метизы и монтажная пена входят в стоимость строительства

ВРЕМЯ — ДЕНЬГИ Выезд инженера-консультанта в удобное для Вас время и место.

Мы прекрасно понимаем, что время — это большая ценность, особенно в Москве. На разъезды затрачивается огромное количество ресурсов и энергии, а в будний день так вообще трудно куда-либо выехать. Поэтому мы предлагаем бесплатный выезд нашего консультанта в удобное для Вас место и время. Он подробно расскажет о технологии строительства, ценах, материалах, этапах работы и сроках. В случае необходимости примет задание для расчета.

Выезд бесплатный по Москве. В любое удобное рабочее время.

Деревянная двутавровая балка или ЛВЛ брус

Подшиваем потолок

Преимущества использования двутавровых опор в строительстве

Такая конструкция пришла к нам из-за рубежа, где балки используются для перекрытий в коттеджном малоэтажном строительстве уже более 30 лет. В основном такое же применение нашли они и у нас.

Главными достоинствами в применении двутавровых балок являются:

1. Прочность. Даже при длительной эксплуатации траверсы остаются в первоначальном состоянии.
2. Легкий вес. В отличие от металлических аналогов балки сравнительно легко монтировать, при этом они могут нести на себе большие нагрузки.
3. Независимость от ширины строения. Длину опорной траверсы можно регулировать с помощью вставок (до 13 метров), при сохранении нагрузочной способности и надежности изделия.
4. Бюджетная стоимость. Цена на деревянные двутавровые изделия значительно ниже, чем на другие подобные перекрытия. Экономический эффект у них достигает от 30 до 200% по сравнению с другими аналогичными материалами.

Эти перекрытия, обработанные пропиточными биозащитными средствами, не теряют своих качеств под действием влаги и от перепадов температуры.

Достоинства двутавровых балок

Несомненно, плюсов у опорных изделий подобного вида достаточно для того, чтобы сделать выбор в их пользу. А они следующие:

1. Благодаря сравнительно малой высоте деревянного двутавра, можно наиболее экономно расходовать древесный материал.
2. Эти перекрытия не подвержены скручиванию, деформации и изменению размеров, как их цельные «собратья», которые используются для тех же целей. (Такой пиломатериал в виде бруса или бревен при сушке теряет влагу, и от этого происходят изменения в линейных размерах и геометрической форме).
3. При монтаже двутавровых балок в них можно прокладывать скрытые коммуникации: кабеля, водопроводные трубы, воздуховод.

К тому же, балки – простые при монтаже перекрытий. Строителям не нужно владеть специальными навыками, благодаря чему значительно сокращается время на установку.

Двутавровые каркасные дома

Что такое двутавр, и в чем суть новой технологии строительства?

Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?

Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.

И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.

И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!

Прочностной расчет деревянной двутавровой балки

Сравнение грузоподъемности, цены и характеристик. Сравним несущую способность 2-х видов балок: деревянного двутавра, деревянного бруса.

Расчет будет производиться по предельному состоянию (по потере эксплуатационных свойств и по прогибам). Важным и решающим будет расчет 2-х предельных состояний (прогибов). Критерием сравнения будет значение прогиба под нагрузкой в ​​условиях равной нагрузки.

Условия расчета:

• Расчетная длина по расстоянию между соседними опорами — 5,8 м
• Нагрузка на 1 м2 пола 400 кг
• Расстояние луча 0,4 м
• Нагрузка на 1 м балки 400 кг/м2 x 0,4 = 160 кг

Производство двутавра предполагает использование хвойных пород дерева и плит ОСП. Этот вид перекрытия обладает высокой износостойкостью, прочностью и грузоподъемностью. Небольшой вес деревянных балок и перекрытий означает, что строительные работы можно проводить без использования специализированной грузоподъемной техники и механизмов. С их помощью можно строить дома даже в труднодоступных районах со сложными климатическими условиями. Здания, построенные из этих материалов, ветроустойчивы и способны выдержать сейсмическую силу 9 баллов.

Использование двутавровых балок в каркасном строительстве

В малоэтажном каркасном строительстве металлические балки используют редко. Обычно специалисты применяют деревянные двутавровые изделия. Они представляют собой две полки из дерева, которые соединены стойкой из фанеры, ЛВЛ либо ОСП. Такие балки заменяют классические деревянные перекрытия из бруса. Они позволяют существенно увеличить вариабельность форм постройки. Например, двутавровые балки применяются при возведении зданий, в которых предусматривается создание большой комнаты. При помощи обычных досок сделать надежное перекрытие в подобных домах не получится. Используются двутавровые балки в каркасном строительстве не только при создании перекрытий, но и при монтаже пола, каркаса.

Каркасный дом из двутавровых балок

» Доступность цен, на строительство домов, без ущерба качеству —один из основных принципов нашей работы! «

Строительство каркасных домов из высокопрочных деревянных двутавровых балок.

Использование двутавровых балок с ребром жесткости из OSB в каркасном домостроении, обеспечивает в 4 раза более жесткую конструкцию стен, в сравнении с обычными деревянно-каркасными стенами. В результате каркасный дом или коттедж, сделанный по канадской технологии,из двутавровых балок, получается прочным и легким, а его строительство недорогим и быстрым.

Мы первая и единственная компания в г.Астрахань, предоставляющая услуги по строительству качественных, высокопрочных каркасных домов из двутавровых балок.

Почему дом из двутавровых балок лучше:

• Идеальная геометрия балок — идеально ровные стены.
• Повышенная жесткость и устойчивость каркаса.
• Высокопрочная двутавровая балка перекрытия — перекрытия рассчитаны под нагрузку до 400 кг/м2.
• Сухой строганый пиломатериал — отсутствие кручения и гниения каркаса.
• Минимальный срок службы дома — 75 лет.
• Невысокая стоимость строительства — оптимальное соотношение цена-качество.

Разновидности щитовых домов

Все щитовые жилые строения можно условно разделить на 3 большие группы:

1. Дом-платформа (так называемые «финские домики»);
2. Домокомплект;
3. Конвейерные дома.

Дома-платформы – это щитовые жилые здания первого поколения, их активно строили ещё во времена СССР. Сначала заливался фундамент (например, если в посёлке планировалось построить 25 домов – именно столько фундаментов сразу заливалось), а уже потом начинали возводиться дома.

По сути, это то же конвейерное строительство, просто щитовое оборудование стало гораздо более удобным и технологичным. С домокомплектами всё понятно: прямо с завода на участок завозят комплект, состоящий из необходимых материалов, а хозяину участка остаётся только соединить все части дома, предварительно обустроив фундамент.

Правда, своими руками собрать щитовой дом не так уж и просто, как это может показаться на первый взгляд. Самая главная проблема в данном случае – это наличие действительно крупных деталей (например, часть несущей стены). Поэтому сборка подобных панелей, сама её технология может потребовать использование башенных кранов.

Но в целом сэкономить на строительстве можно будет существенные средства. И это главное. Например, стоимость щитового домика под ключ составит в 3-5 раз меньше, чем кирпичного дома аналогичной площади. Что касается конвейерных домов, то их главным отличием является то, что проекты для их строительства предполагают использование сэндвич-панелей.

В настоящее время есть даже специальные 3D-принтеры, которые «распечатывают» такие панели. Срок строительства такого здания при наличии бригады рабочих и специальной техники – 1, максимум 2-3 дня. Но это без учёта внутренних и наружных отделочных работ, конечно же.

Сортамент двутавров: номенклатура материалов изготовления и форма сечения

Действующий стандарт определяет несколько разновидностей двутавров, имеющих различные размерные характеристики, вес и форму сечения, что определяется номенклатурой материалов.

Н-образный металлопрокат характеризуется различной формой сечения. У стального горячекатаного двутавра, регламентированного ГОСТом 8239-89, полки со стенкой образуют угол в 8-12°. Изделие применяется в качестве опорной кран-балки для тельферных линий. Нормальный двутавр (по ГОСТу 26020-83), обозначающийся в конструкторской документации буквой «Б», выполнен с параллельными гранями полок. Это упрощает процесс производства, снижая одновременно сопротивляемость деформации профилем.

Широкополочный двутавр (ГОСТ 26020-83 обозначает изделие маркировкой «Ш») имеет увеличенную в 1,5 раза ширину полок в сравнении с вышеизложенными типами металлопроката. Это положительно сказывается на жесткости, прочности и долговечности конструкции. Благодаря этому она способна выдержать нагрузку на 40% больше, чем нормальная балка.

Двутавры колонные по ГОСТу 26020-83 обозначаются буквой «К». Изделия имеют максимальную ширину полок с увеличенной толщиной, что позволяет получить высокопрочное изделие. Двутавр применяется при возведении особо ответственных конструкций.

Для создания лестниц, перекрытий, опор, ферм, мостов и различных гидросооружений используется регламентируемый ГОСТом 26020-83 двутавр нормальный. Широкополочные балки находят свое употребление в несущих конструкциях перекрытий и лестничных пролетах. В промышленном строительстве преимущественно применяются колонные конструкции.

Для лестниц применяется двутавр нормальный, который регламентируется ГОСТом 26020-83

В соответствии с ГОСТом 8239-89 и ГОСТом 26020-83 сортамент двутавров содержит следующую номенклатуру материалов, которые используются для изготовления двутавровых балок:

• углеродистая сталь обыкновенного качества, регламентируемая ГОСТом 380-2005, может быть спокойной, кипящей и полустойкой, характеризуется оптимальным соотношением прочностных, технических характеристик и цены;
• строительная сталь, в соответствии с ГОСТом 27772-88, отличается повышенными требованиями относительно содержания в сырье вредных примесей;
• алюминиевый сплав (по ГОСТу 4784-97) используется для создания облегченных профильных изделий, для которых характерны высокие эстетические и коррозионные свойства;
• высокопрочная сталь для мостостроения, отвечающая требованиям ГОСТа 4784-97, применяется при возведении особо ответственных конструкций и обладает повышенным сопротивлением к влиянию циклических нагрузок.

Цены

Двутавровые балки изготавливаются в определенный размер и с применением сухого бруса из дерева определенной серии (БП, LVL или W). А также при этом применяется особый клеевой состав, имеющий повышенную пожаробезопасность и влагостойкость. При этом стоимость изделия будет зависеть от длины, категории и пропитки, нанесенной на поверхность двутавра.

Рассмотрим цены двутавровой опоры длиной 6 метров категории W.

Высота в мм.	Брус строганый в мм.	Цена за 1 м. пог. в руб.	Цена с биозащитой в руб.
245	45×65	295	315
300	45×65	310	335
355	45×65	320	340
400	45×65	335	355

Стоимость траверсы за один погонный метр

Преимущества и недостатки использования двутавровых балок в каркасном строительстве

Обладая массой достоинств, двутавровые балки являются одним из самых прочных и при этом практичных материалов

Обладая массой достоинств, двутавровые балки являются одним из самых прочных и при этом практичных материалов. В частности, профессионалы подчеркивают такие плюсы, как:

• Уменьшенная степень изгиба при нагрузке, увеличенные прочностные характеристики позволяют использовать материал для несущих балок для обустройства конструкций каркасного типа.
• Древесина имеет сниженный вес, по сравнению с другими штучными материалами, а значит, показан более легкий фундамент, что является прямой экономией средств.
• Одноразмерность и стабильность форм балок облегчают укладку и ускоряют сроки проведения строительных работ.
• Клеевая основа, применяемая для соединения брусьев, не имеет вредных веществ, что позволяет назвать двутавр экологически чистым материалом.
• Облегченная масса элементов дает возможность проведения всех строительных операций своими руками.
• Проведение инженерных систем осуществляется быстро и без нарушения несущей способности стеновых панелей.
• Высокий показатель энергосбережения снизит затраты на теплоносители.
• Расширенный ассортимент размеров поможет выстроить дом любого формата.
• Пропитки против влаги и огня обеспечат стойкость материала к вредоносным явлениям.
• Отсутствие деформации позволит сохранить первоначальную форму строения в течение долгих лет эксплуатации.

Что касается недостатков, то они тоже есть:

1. При использовании некачественного клея через 1,5-2 года двутавр «расшатывается» и ходить по такому перекрытию становится опасно.
2. Применение плохо просушенного бруса для изготовления двутавра грозит деформацией материала при дальнейшей усушке.

Балка двутавровая позволяет выполнить все коммуникации в платформе

Балка двутавровая позволяет выполнить все коммуникации в платформе. Элементы размером до 300 мм допускают пробуривание отверстий до 150 мм, а боковые вставки из ОСП послужат дополнительным укреплением. С обычной доской такие манипуляции невозможны. Делать перекрытия из двутавра не просто можно, но настоятельно рекомендовано. Применять балки советуется как при малых, так и больших пролетах (в некоторых случаях двутавр укладывается при пролетах до 7 метров). Рекомендованные размеры 300 балка с полкой в 68 мм. По такой платформе можно делать бетонную стяжку для упрочнения пола.

Что касается особенностей применения, то показатели следующие:

Рекомендуем к прочтению:

Двутавровые балки из дерева для перекрытия

• Если двутавр ложится как основная несущая конструкция, то общий вес здания снизится, что сократит затраты на общий монтаж и фундаментные работы.
• Перекрытия из двутавровых деревянных балок имеют высокие прочностные показатели, что соответствует нормам и требованиям (СНиП по строительным материалам). Использование элементов на площадях любой размерности позволит минимизировать характерные проблемы: изгибание, трещиннообразование, усадка.
• Межэтажные перекрытия из двутавра, если монтаж выполнен в соответствии с требованиями, будут служит очень долго и при этом не потеряют своих первоначальных качественных характеристик.

Двутавровые деревянные балки, конечно, отличаются сниженной стоимостью, по сравнению с материалом подобных качественных характеристик, однако строить полностью дом из данного материала может быть невыгодным. Но если изготавливать двутавр самостоятельно, затраты будут значительно снижены.

Очевидные улучшения домов из СИП:

• Сводим к минимуму мостик холода
• Не используем брус в замкнутом пространстве между СИП. Полки балок находятся вне сип панелей и имеют возможность проветриваться, что предотвращает загнивание и прение древесины
• Двутавры полностью просушены на нашем заводе и имеют идеальную геометрию. Следовательно, их легко монтировать и их не крутит при эксплуатации
• Полки двутавров служат обрешеткой под внутреннюю и наружную отделку
• Удобство прокладки коммуникаций
• Увеличивается скорость монтажа дома, т.к. все детали приходят в нарезку
• В СИП панелях нет «паза», следовательно, уменьшается вероятность обламывания краев OSB-3 в процессе их транспортировки с завода и монтажа

5 главных преимуществ СПИ паналей:

• Мостик холода сведен к минимуму
• Пиломатериал находится не в замкнутом пространстве
• Цена м 2 конструкции по технологии I-SIP равна цене конструкции по классической технологии
• Обшивку СИП панели можно делать не только из OSB-3
• Шаг стоек 600 мм, как в каркасном доме

Конструкции прочнее, строительство проще, а цена ниже:

• В технологии I-SIP сами сип панели не являются конструктивным элементом, а вся нагрузка воспринимается двутавровыми балками. Кроме того, за счет ширины балок стена получается более устойчивой и жесткой. Отсюда вывод: возможно изготовление и продажа СИП панелей с обшивкой не только из традиционного OSB-3 листа, но многих других интересных материалов: СМЛ листов, ГВЛ листов, GreenBoard, ЦСП
• Шаг стоек не 1250 мм как в обычном СИП, а 600 мм. Что также увеличивает жесткость конструкции. Причем очень существенно!
• Мы используем в сип панелях не 12 мм OSB, а 9 мм. (Напомним, СИП уже не несет нагрузок от дома, а является изолирующей конструкцией). Что приводит к сильному удешевлению технологии

Сборка домокомплекта каркасного дома своими руками. Пошаговая инструкция

При оформлении заказа на изготовление домокомплекта необходимо получить копию чертежей и подробный план размещения помещений. Проверить наличие на плане всех размеров внешнего периметра и расстояний между внутренними стенами. Эти данные нужны для обустройства фундамента.

Строительство типового дома из готовых панелей состоит из следующих этапов:

1. Устройство фундамента.
   Под каркасный дом используются облегченные виды фундаментов – малозаглубленные ленточные, столбчатые, свайные. Фундамент делается строго по чертежам проекта. Необходимо строго горизонтально вывести поверхность. Проверить все углы и параллельность стен. Оставить несколько технологических проемов для доступа к половым перекрытиям снизу. Уложить гидроизоляционный материал.
2. Складирование
   доставленного домокомплекта. Укладка производится на ровную площадку через прокладки. Ко всем элементам необходим свободный доступ. Стропильные системы складывают в вертикальном положении.
3. Монтаж дома.
   После полной готовности фундамента начинается монтаж дома. Все используемые материалы входят в комплект поставки. Все стыки уплотняются монтажной пеной или ленточным джутовым утеплителем. Последовательность монтажа:

• Укладываются панели пола
  . Можно произвести дополнительную гидроизоляцию мастиками. В замок «шип-паз» наносится монтажная пена или джутовый утеплитель. Панели между собой скрепляются анодированными саморезами с обеих сторон панели. В торцы панелей закладываются обвязочные брусья, обеспечивающие жесткость.
• Установка нижнего бруса обвязки.
  Проверяется точность разметки. По шаблону стеновой панели укладывается брус и крепится к полу в шахматном порядке саморезами. Шаг крепления 400 мм. Через брус, панель пола, в фундамент, сверлятся отверстия с шагом 1 метр. Ставятся анкерные болты. Конструкция стягивается.
• Установка стеновых панелей.
  Начинается с угловой панели. Панель ставится вертикально по отвесу на обвязочный брус. Устанавливается вторая угловая панель. Стык уплотняется и панели крепятся к нижней обвязке и между собой саморезами необходимой длины. Следующие панели устанавливаются так же. В процессе сборки можно использовать временные упоры.
• Установка внутренних панельных перегородок.
  Устанавливаются, как и стеновые. Перегородки каркасного типа крепятся к стеновым панелям и между собой при помощи металлических перфорированных пластин, и кронштейнов.
• Балки межэтажных перекрытий.
  При наличии второго жилого этажа ставятся балки перекрытия. Они повышают прочность и жесткость конструкции. Балки могут быть из профилированного бруса или сборные. Устанавливаются по чертежам проекта с помощью перфорированных пластин.
• Установка плит потолочного перекрытия.
  Потолочное или межэтажное перекрытие устанавливается так же, как и половое. Для большей жесткости плиты перекрытия крепятся к балкам перекрытия или перегородкам.
• Монтаж панелей фронтона.
  Торцы потолочного перекрытия зашиваются брусом. Устанавливается брус обвязки. Стык уплотняется и панели ставятся на место. Крепятся к обвязочному брусу.
• Установка конькового бруса.
  Коньковый брус крепится к панелям фронтона и нескольким вертикальным опорам из бруса. Крепление происходит с помощью металлических перфорированных пластин.
• Промежуточные опорные балки.
  Врезаются во фронтонные панели параллельно коньковому брусу. Служат для предотвращения прогиба панелей крыши. Крепятся к фронтонным панелям и нескольким опорам из бруса.

Коньковый брус и опорные балки являются несущими элементами крыши.

• Установка панелей крыши.
  Торцы фронтонных панелей уплотняются и зашиваются брусом. Панели крыши укладываются с уплотнением стыков и крепятся к панелям фронтонов, коньковому брусу, опорным балкам саморезами. Торцы крайних панелей проклеиваются монтажной пеной и зашиваются брусом.
• Монтаж оконных и дверных блоков.
  Производится по типовой технологии.
• Монтаж кровельного покрытия.
  Оценка: 4.5
  2
  голосов

Домокомплект – набор деревянных элементов силовой конструкции дома: деревянные двутавровые балки перекрытий, наружные стеновые стойки, внутренние перегородки, стропильная система, кронштейны. Балки перекрытий и стойки нарезаются в размер. Некоторые элементы поставляются 6-метровыми – если стропильная система по конструктивным особенностям проекта выполняется из сухого строганного бруса. «ИнтерСити» разрабатывает конструктивные решения проектов и готовит на их основании комплекты домов для самостоятельной сборки или сборки наемной бригадой.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м2). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Совет

Лучшим сечением для прямоугольных деревянных балок считается с соотношением высоты к ширине 1,4 : 1.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

• Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
• При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
• Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
• При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
• Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
• Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/ шаг установки (м)	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м2. Вот значения для шага установки 60 см:

Нагрузки, кг/пог. м	Сечение балок при длине пролета, м
3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50х140	50х160	60х180	80х180	80х200	100х200	100х220
200	50х160	50х180	70х180	70х200	100х200	120х220	140х220
250	60х160	60х180	70х200	100х200	120х200	140х220	160х220
350	70х160	70х180	80х200	100х220	120х220	160х220	200х220

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: https://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

• нет в продаже балок с требуемым сечением;
• доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Особенности профиля, размеры и вес двутавра 30

Практическое применение балок

Обширное применение деревянных двутавров очевидно из разнообразия их видов и типоразмеров. После обработки огнезащитными или гидрофобизирующими составами балки приобретают дополнительные свойства и становятся пригодными для большинства проектов «сухого ремонта». На них, в частности, можно соорудить неплохой и очень теплый пол, стены, перегородки или стропильную систему.

Практически сразу после монтажа конструкция готова к обшивке гипсокартоном. Помимо ГКЛ не возбраняется использовать гипсовую штукатурку, дранку и цементную штукатурку либо любой из видов сайдинга.

Для примера рассмотрим процесс сборки простого межэтажного перекрытия с наполнителем из минеральной ваты высокой плотности (120–140 кг/м3) толщиной 250 мм с допустимой нагрузкой в 400 кг/м2 и длиной пролета 8 метров.
