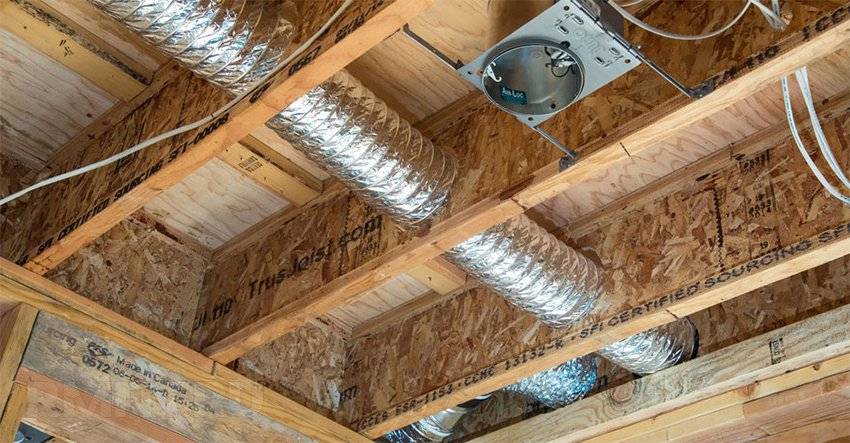

Двутавровые балки из дерева для перекрытия

Чем хорош канадский метод строительства перекрытия?

Балки из ОСБ своими руками

«Малой кровью»

Большинство домовладельцев предпочтут провести усиление перекрытий таким образом, чтобы сохранялась возможность проживания в стенах здания. В большинстве случае это действительно реально. Если древесина несущей балки повреждена, но в труху она еще не рассыпалась и основные характеристики сохраняет, на элемент можно установить своего рода протезы. Причем из разных материалов.

Прогиб балок может быть устранен наложением деревянных протезов. Накладки максимально плотно фиксируются с двух сторон от поврежденного элемента, либо с двух боков, либо сверху и снизу. Максимальное усиление балок перекрытия достигается креплением накладки по всей ее длине

При этом важно и протез, и укрепляемый элемент обработать противогрибковым составом

Протезы прутковые

Надежное усиление перекрытия может быть достигнуто при использовании металлических накладок либо прутковых протезов. Пластины из стали используются по тому же принципу, что и накладки из древесины, только обрабатываются не противобактериальными, а антикоррозийными препаратами.

Усиление углепластиком

Усиление балок перекрытия углепластиком в последнее время гораздо популярнее деревянных накладок и металлических протезов. Углеволокно выпускается в виде лент, тканей, пластин и жгутов, так что нетрудно выбрать вариант, с которым удобнее всего работать в конкретных условиях. Материал наклеивается в несколько слоев, пока не будет достигнута нужная степень усиления. Работать с углепластиком просто: он легок, пластичен, крепится на клей, что значительно облегчает монтаж, негорюч, что повышает противопожарные характеристики деревянных балок и прочих элементов конструкции из древесины. Особенно актуальным углеволокно становится в условиях стесненности помещений, где особой свободы движений не наблюдается.

Отметим, что усиление балок перекрытия перечисленными способами имеет смысл только в том случае, если прогиб элементов конструкции не сопровождается ее значительными деформациями. Укрепление таким образом балок, имеющих существенные механические повреждения, годится только как временная мера.

Выбор материалов

Деревянные балки – понятие обобщенное. Для изготовления двутавра используется не только цельная древесина, но и изделия на ее основе (плитные, листовые, слоеные, прессованные и так далее).

Опорные части балки

Только брус. Благодаря правильной геометрии такие заготовки – один из лучших выборов для производства балок двутавровых. Другое дело – какой именно брус? Так как для опорного элемента первоочередное значение имеет прочность, то лучше ориентироваться не на профилированные заготовки, а на клееные. .

Отдельно следует остановиться на породе дерева. На эту тему рассуждать можно много, описывая плюсы и минусы той или иной древесины. Автор рекомендует для сборки двутавровой балки использовать лиственницу или изделия, которые изготовлены на ее основе.

Достаточно вспомнить, что именно это дерево всегда применялось для закладки нижних венцов срубов. Причина в том, что частично вбирая влагу, оно становится еще прочнее. Собственно, что и требуется, если думать о надежности и долговечности опорного элемента.

Стойка балки

Если собирать двутавр своими руками, то лучшее решение (хотя и не единственное) – плиты OSB или листы фанеры (многослойной). Здесь необходимо учитывать, о каком именно перекрытии идет речь. Если нагрузка незначительная, то можно обойтись более дешевыми листами ФК. Для возведения массивных конструкций однозначно – плиты ориентировано-стружечные, так как они намного прочнее.

Клей

Рекомендация простая – если речь идет о монтаже перекрытий или иных конструктивных элементов в жилом строении, то при следует обратить пристальное внимание на его компонентный состав. Чем меньше токсичных веществ, тем лучше. Такие клеи имеют в маркировке обозначение ECO

Такие клеи имеют в маркировке обозначение ECO.

Сборка двутавровой балки

Производство начинается с отбраковки и тщательной просушки древесины. Когда материал готов к использованию, можно приступать:

1. Изготовление планок. Пожалуй, важнейший технологический этап. От точности разметки будет зависеть надежность и долговечность балок, их способность выдерживать расчетную нагрузку. Нельзя допускать даже минимального перекоса стенки. Выборка ведется строго по осевой линии заготовки. Этот нюанс нужно учитывать и при разметке деталей под двутавровую балку, независимо от параметров самой планки.

Многие пользователи интересуются: какой должна быть глубина паза? Наш совет – ориентируйтесь на габариты стенки. Рекомендованная выборка – около 10% длины двутавровой балки.

1. Стенка. Поскольку она монтируется в пазы бруса, соответствующие кромки необходимо стесать. Процесс сборки достаточно простой и сводится к промазке пазов клеем, установке в заготовку и накладке бруса сверху. Прижали, выровняли – готово!

Применение двутавровых деревянных балок

Свойства, которые имеет балка двутавровая из древесных материалов, предопределили ее применение при обустройстве практически всех перекрытий в малоэтажном и хозяйственном строительстве.

Неполный перечень применимости элементов несущих конструкций из древесных материалов содержит:

1. Строительство сооружений каркасного типа. Перспективная технология строительства с применением каркасов как никакая другая требует внимательного отношения к несущим элементам. Двутавры из древесных материалов отвечают всем требованиям, которые к таким элементам предъявляются. Они могут выступать в роли формообразующих стоек, элементов перекрытий над оконными и дверными проемами.
2. Выполнение перекрытий. Под перекрытиями в данном случае следует понимать чердачные, межэтажные и лаговые конструкции, на которые закрепляются черновые настилы. К примеру, потолочные поверхности могут быть выполнены из гипсокартонных листов, ОСП, досок. Поверхности, на которых планируется обустроить чистовой пол, выполняются в большинстве случаев из пиломатериалов хвойных пород. Балки перекрытия и двутавровые лаги должны быть рассчитаны с учетом всех изгибающих нагрузок, включая материалы для тепло- и звукоизоляции, декоративно-отделочные.
3. Устройство стропильных систем. Жесткость, которую имеет двутавровая деревянная составная конструкция, обеспечивает суммарную прочность крыши, способную противостоять весьма значительным снеговым и ветровым нагрузкам. Монтаж легких элементов не требует применения грузоподъемной техники, а обусловленные конструкцией изделия строгие геометрические параметры обеспечивают беспроблемное обустройство сплошной либо разреженной обрешетки.
4. Реконструкционные, восстановительные и ремонтные процессы. Двутавры из дерева при проведении такого рода мероприятий находят свое применение при замене лаговых систем, реставрации крышных конструкций. Большие преимущества деревянные двутавры имеют при строительстве мансард и пристроек к существующим сооружениям.

Нередко умельцы применяют при строительстве двутавры из дерева, сделанные своими руками

Понятно, что такие варианты имеют право на жизнь, но использовать их следует лишь в строениях, которые не имеют жилого либо другого важного назначения

Как изготовить двутавр своими руками

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции

Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны е или звукоизоляционны е материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны й слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны х или звукоизоляционны х материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционно й пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны й слой (обычно используют привычные теплоизоляционны е материалы).

Типичные ошибки

Разберемся, что нужно учесть, чтобы не сделать опасные оплошности, и что может пойти не так при производстве балок.

Ошибка №1

Приобретение неподготовленного сырья. Если вы решили самостоятельно сделать двутавровые деревянные балки для перекрытия, то нужно не забывать о том, что в условиях производства все изготавливается по особой технологии, и применяется калиброванная сухая фурнитура, что не дает балкам и доскам перекручиваться и приобретать неправильные формы.

Ошибка №2

Приобретение и использования неподходящего или чересчур дешевого клея. Например, как бы ни был привлекателен выбор смоляного клеевого состава, это абсолютное нет при работе с двутавровыми балками. У эпоксидной смолы очень плохие клеящие свойства, и для ее затвердевания нужно слишком большое количество времени.

Конечно же, стоит отметить, что не подойдет клей ПВА, какими бы волшебными клейкими свойствами он ни обладал. Клей «Момент» тоже неуместен в данном случае.

Ошибка №3

Неверное сопряжение самих балок. Здесь надо понимать, что это не простые деревянные, но двутавровые балки, и крепить их внахлест – большая ошибка. Их необходимо приложить встык и закрепить пластинами.

Нельзя использовать перфорированную ленту, чтобы впоследствии балки не опрокинулись. Нужно использовать точные расчеты по калькулятору.

Ошибка №4

Использование неправильных крепежей. Самым несуразным кажется использование строителями монтажной пены для заделывания отверстий. Закладка должна быть строго специальная. Возбраняется использовать неправильный доугун, это нарушит несущую способность перекрытия, и вся конструкция может обрушиться.

Не используются также в отношении двутавровых балок обыкновенные шурупы, так как сами по себе они не выдерживают серьезные нагрузки. Следует помнить, что шурупы не являются конструкционными деталями – они могут лишь прикрепить что-то легкое по весу

Обратите также внимание на доугун – если его высота недостаточна, то использовать нельзя. Размер тоже имеет значение – маленький кронштейн недопустим

Практическое применение балок

Обширное применение деревянных двутавров очевидно из разнообразия их видов и типоразмеров. После обработки огнезащитными или гидрофобизирующими составами балки приобретают дополнительные свойства и становятся пригодными для большинства проектов «сухого ремонта». На них, в частности, можно соорудить неплохой и очень теплый пол, стены, перегородки или стропильную систему.

Практически сразу после монтажа конструкция готова к обшивке гипсокартоном. Помимо ГКЛ не возбраняется использовать гипсовую штукатурку, дранку и цементную штукатурку либо любой из видов сайдинга.

Для примера рассмотрим процесс сборки простого межэтажного перекрытия с наполнителем из минеральной ваты высокой плотности (120–140 кг/м3) толщиной 250 мм с допустимой нагрузкой в 400 кг/м2 и длиной пролета 8 метров.

Преимущества двутавровых балок

Правила фиксации двутавров на перекрытиях

Мы уже упоминали, что нарушения технологии изготовления и монтажа перемычек всегда имеет очень неприятные последствия, поэтому не нужно экспериментировать, соблюдайте проверенные временем правила. Балки перекрытия могут фиксироваться несколькими способами.

1. На специальные металлические кронштейны. Элементы крепятся к несущей стене, на опорные полки устанавливаются балки и прикручиваются саморезами.

   Крепление с помощью кронштейнов

2. С упором на стену, который может быть открытым или закрытым. При первом способе балки лежат на поверхности стен и кладочными материалами не заставляются. Второй вариант предусматривает кладку кирпича или блоков до выравнивания с верхней полкой.

   Монтаж с упором на стену

Особенности стропильной системы

Проектируя конструкцию крыши, требуется выбрать наиболее подходящий вариант стропильной системы. Это могут быть висячие или наслонные стропила. Фермы висячего типа обычно применяются для обустройства легкой крыши большой площади. Опорой для висячих стропил служат стены сооружения. Системы с наслонными стропилами – более сложные и основательные конструкции, в которых стропильные ноги имеют дополнительные точки опоры.

При строительстве кровли стропильная система обычно опирается на мауэрлат – деревянные конструкции, смонтированные на продольных стенах или по периметру здания. Такой вариант крепления применяется при возведении крыши на кирпичных или блочных домах. Если по верху стен выполнена монолитная бетонная балка, либо стены выполнены из бруса или бревна, крыша может опираться не на мауэрлат, а на горизонтальные балки, перекрывающие коробку здания в поперечном направлении.

Кровельный каркас с опорой на балки – это наиболее простой вариант строительства легкой мансардной крыши

При проектировании важно правильно рассчитать толщину балок и стропильных ног с учетом нагрузок на кровельную систему. В процессе монтажа необходимо правильно выполнить опирание стропил на балки перекрытия

Преимущества двутавровых балок

В отличие от традиционных деревянных балок двутавровые состоят из нескольких элементов, что дает определенные преимущества.

Что такое двутавровая балка перекрытия

Цены на двутавровые балки

Двутавровые балки

За счет того, что полки разнесены далеко друг от друга, двутавр имеет очень большой момент инерции. Если использовать под балки традиционные квадратные брусья и двутавры с одинаковым сечением, то последний держит в семь раз большие усилия на изгиб, а деформация у него в тридцать раз меньше. Вывод – применение по время сборки нагруженных элементов зданий вместо брусьев двутавров позволяет минимум в семь раз уменьшать расход дорогостоящих пиломатериалов, дома стоят значительно дешевле и при этом по прочности намного превосходят традиционные.

По своим характеристикам брус заметно проигрывает двутаврам

К основным преимуществам можно отнести следующие характеристики.

Прочность на изгиб вдоль оси

Мы специально обратили внимание на направление изгибающего усилия, показатели прочности двутавровой балки очень неодинаковы. Максимальное усилие двутавры выдерживают только при определенном направлении изгибающего момента, это всегда надо помнить и учитывать при монтаже

Как только нарушится положение элемента или изменится направление усилия, конструкция резко теряет первоначальную прочность. При правильном положении верхняя полка двутавровой балки должна работать на сжатие, а нижняя на растяжение. Стенка держит лишь незначительные переменные напряжения.

Стабильность геометрических размеров. Деревянный двутавр изготавливается из реек и плиты ОСП, эти материалы соединены таким способом, что изменение размеров в результате колебания влажности невозможно. Плиты ОСП-3 влагоустойчивые и не реагируют на повешение влаги. Это позволяет им компенсировать незначительные колебания параметров реек из натурального дерева. Более дорогие деревянные двутавры изготавливаются из клееной древесины, что исключает даже теоретическую вероятность возникновения деформации. Еще одно преимущество двутавров объясняется законами сопротивления материалов. Такие сечения в тридцать раз устойчивее квадратных, что дает возможность конструкциям не менять геометрию во время эксплуатации.

Оптимальное отношение веса к прочности. Геометрический профиль двутавровых балок позволяет им выдерживать большие нагрузки на изгиб при минимальном весе. Площадь сечения балки примерно в семь раз меньше площади сечения квадрата, выдерживающего такие же нагрузки. За счет этого облегчаются монтажные работы перекрытий, уменьшается количество необходимых дорогостоящих пиломатериалов. Можно назвать еще один плюс – снижение нагрузок на несущие стены и фундаменты, но оно настолько незначительно, что во время расчетов игнорируется.

Технологичность использования. Для монтажа двутавров нет необходимости использовать грузоподъемные механизмы и оборудование. Балки могут перекрывать пролеты длиной шесть метров, при этом никаких дополнительных подпорок не требуется, а прогиб не превышает допустимых значений.

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес
перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв.
(Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам
относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки
затруднительно, следует проектировать перекрытие с запасом прочности.
Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои
пределы жесткости. Но формула для расчета одинакова – отношение абсолютной
величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не
должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из
которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками
составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит
400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при
нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по
формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 /
142,71 = 0,56057 куб. м

R – сопротивление древесины, приведенное в СНиП II-25-80 (СП
64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам – таблица сопротивления древесины

Если используется не сосна, тогда значение следует
скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП
64.13330.2011)).

Расчет перекрытия по деревянным балкам – переходящий коэффициент

Если учесть предполагаемый срок службы строения, то
полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам – срок службы дома

Пример расчета балки показал, что сопротивление балки на
прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с
применением выше приведенной формулы. Но можно использовать специально
разработанный калькулятор расчета деревянных балок перекрытия. Он позволит
учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять
не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина
пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для
расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из
предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см.
Если выдержать такой размер сложно, можно достичь нужной ширины путем набора
более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза
больше, а если сложить друг на друга – выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить
возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что
данные графика пригодны для расчета однопролетной балки. Т.е. для того случая,
когда балка лежит на двух опорах. Измеряя один из параметров можно получить
желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок
деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который
будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками
перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Выбор материала

Понятие древесина – общее. Что непосредственно рационально применять при производстве собственными руками двутавровых балок?

Брус

Практика показывает, что правильнее, если он будет клееный. Подобные заготовки менее всего подвергаются деформации. Если прочесть разнообразные описания готовой продукции, то почти все без исключения изготовители заверяют потенциального покупателя, что их строй/материал (наравне с другими плюсами) не впитывает жидкость, следовательно, не разбухает и не гниет.

Практика малоэтажного строительства показывает, что наиболее применяемые типоразмеры двутавровых балок следующие:

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и иных исполнений, для производства собственными мощностями правильнее ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они гарантируют значительную надежность и долговечность конструкции благодаря особому структурному составу и технологии изготовления.

Клей

Как правило, на это мало кто акцентирует внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и необходимо учитывать

При выборе средства необходимо ознакомиться с его составом, особенно если подразумевается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация элементарная – чем меньше «химии», тем правильнее

Вот это и необходимо учитывать. При выборе средства необходимо ознакомиться с его составом, особенно если подразумевается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация элементарная – чем меньше «химии», тем правильнее.

Преимущества и недостатки балок из бруса и двутавровой балки

Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Расчет нагрузки, действующей на перекрытие.

Нагрузка собственного веса всех элементов перекрытия, среди которых балки перекрытия, зашивки, межбалочное заполнение и вес эксплуатационной нагрузки, включающей в себя вес мебели, других предметов и устройств, находящихся в помещении, вес людей составляют общую нагрузку, действующую по балкам перекрытия на само перекрытие. Рассчитать эту нагрузку довольно сложно, она выполняется специалистами и представляет собой громоздкие расчеты, выполняемые специалистами в процессе проектирования конструкции перекрытия. Однако, используя приведенный ниже упрощенный вариант, можно выполнить эти расчеты самостоятельно.

Деревянное перекрытие для чердака, в случае если на чердаке не складируются вещи или другие материалы, а утеплитель изготовлен из легких материалов постоянная нагрузка состоит только из собственного веса и составляет обычно 50 кг/м2.

Согласно СНиП 2.01.07-85 эксплуатационная нагрузка составит в данном случае 90 кг/м2, включающая 70 кг/м2 – нормативное значение для этого вида чердака 1,3 – коэффициент запаса.

Сложив 50 кг/м2 и 90 кг/м2 получим общую расчетная нагрузка для указанного выше чердачного перекрытия, которая составит 140 кг/м2, а после округления 150 кг/м2.

Если же чердак планируется использовать для хранения вещей, в других целях, когда на перекрытие будет действовать большая нагрузка, или при изготовлении использовался тяжелый утеплитель и более тяжелые заполнитель и подшивка, нормативное значение нагрузки увеличится до 150 кг/м2, и, соответственно общую округленную нагрузку на чердачное перекрытие следует принимать за 250 кг/м2 (50+150х1,3 = 245 кг/м2). Когда чердачное помещение используется для проживания людей в качестве мансарды, общая расчетная нагрузка, с учетом веса полов, перегородок, мебели, дверей, увеличивается до 300-350 кг/м2. Однако, в данном случае нужно также учесть вес устанавливаемых при устройстве мансарды междуэтажных деревянных перекрытий, а временная нагрузка при эксплуатации состоит из большого количества мебели и людей, общая нагрузка должна приниматься за 350 – 400 кг/см2.

Изготовление стропильной системы для полукруглой и стрельчатой крыши

Наиболее распространённые формы крыш у коттеджей – «вальма» и «двухскатка». Это объясняется тем, что такая форма крыши хорошо известна многим строителям, а все этапы изготовления подробно расписаны в любом методическом издании.

Однако, многие частные застройщики хотели бы отойти от «штампов». Растёт интерес к куполообразным, полукруглым и стрельчатым формам крыш. Помимо привлекательного внешнего вида, такая крыша обладает рядом существенных достоинств:

Задумываясь о том, как сделать полукруглую крышу из дерева, и понимая множество преимуществ «гнутой» крыши, многих застройщиков отпугивает высокая цена дугообразной стропильной системы, сложность её расчёта и изготовления: в промышленных условиях ламели (из которых делается клееный брус), распаренные до 100°C, при повышенной влажности (что придаёт дереву эластичность) гнутся по специальному шаблону, затем склеиваются и высушиваются в сушильных камерах.

В условиях частного строительства подобный технологический этап сложно и экономически нецелесообразно повторять. А при использовании деталей промышленного изготовления – в виде гнутого клееного бруса, стальных и деревянных изогнутых ферм и т.д. – стоимость такой стропильной системы многократно возрастает. Поэтому пользователи FORUMHOUSE предлагают свои, более «бюджетные» способы, по которым изготовляются арочные стропила и стропила полукруглой крыши.

Я задумал построить каркасный флигель с полукруглой стрельчатой кровлей. Для этого мне пришлось стать в одном лице: архитектором, конструктором, заказчиком, сметчиком, «спонсором» строительства, прорабом, специалистом технадзора и строителем. Но результат того стоил. Мне удалось реализовать все свои задумки. И за несколько сотен тысяч рублей (260 тыс. из которых ушли чисто на «каркас») построить домик со «стрельчатой крышей», 3-мя спальнями, кухней-гостиной, прихожей, раздельным санузлом и небольшим холлом на втором этаже.

Что в итоге получилось у форумчанина, видно на данном фото.

Особый интерес представляют этапы изготовления «гнутой» стропильной системы.

В классическом понимании эта «стропилка» не имеет привычных всем стропильных ног.

Также в ней отсутствуют клееные элементы. Если посмотреть на фотографии, то можно сказать, что в стропильной системе использованы элементы, заимствованные из судостроения.

Суть технологии использованной Nikofar состоит в следующем:

Это решение позволило упростить и значительно снизить трудоёмкость изготовления радиусной кровли по сравнению с традиционным подходом, когда используются криволинейные стропила.

Если набить руку, то на изготовление одной «радиусной» ламели, включая разметку и выбор нужной доски, у рабочих уходило примерно 3 минуты.

Предложенный способ делать «гнутую» стропилку и сам процесс возведения недорогого каркасного дома под ПМЖ нашёл широкий отклик на форуме. Также форумчане высказали свои «за» и «против» экономической целесообразности возведения такой стрельчатой кровли. Говорили и о перерасходе древесины. Посмотрим, насколько это верно:

Благодаря арочному сечению стрельчатой крыши, при сопоставимых расходах на пиломатериал, внутренний полезный объём такой жилой мансарды под аркой больше, чем у мансарды традиционной конструкции, а также мансарды с увеличенными свесами.

Каркасный дом из двутавровых балок

Применение двутавров в домостроении позволяет в четыре раза увеличить прочную конструкцию стен, по сравнению с простыми каркасными строениями. В итоге здание, выстроенное по канадской технологии из этого материала, получается надежным и облегченным, а возведение дома – сравнительно недорогим и с сокращенными сроками.

Достоинства такого строения:

• Ровные стены внутри и снаружи дома;
• Увеличенная прочность и устойчивость остова;
• Отсутствие прогиба, кручения и гниения перекрытия;
• Длительный срок службы;
• Сравнительно невысокая стоимость строительства здания из двутавровых балок.

К тому же при возведении каркаса дома можно незаметно установить в проемах изделия все коммуникационные магистрали и электропроводку.

Достоинства стропильной системы крыши из двутавровой балки:

• Длина стропил, хребтов, ендов может достигать 12 метров;
• Возможен монтаж натуральной черепицы на безопорном пролете до 9 метров;
• Средний вес квадратного метра конструкции из двутавра всего 8 кг, что обеспечивает легкость монтажа;
• Устойчивость к воздействиям природного, химического и механического характера и, как следствие, долговечность;
• Безопасность и надежность при эксплуатации;
• Точное соблюдение заявленных геометрических форм;
• Нет необходимости в обработке деревозащитными составами
• Идеальная геометрия, необходимая в монтаже гибкой черепицы

  Вытачивание металлических деталей на токарно винторезном станке

Что собой представляют деревянные двутавровые балки перекрытия

На рынок постоянно поступает большой ассортимент качественных стройматериалов, в ряду которого достойное место заняли двутавровые балки. В чем же популярность этой продукции? Балки обладают необычной формой сечения, где основным элементом, создающим жесткость конструкции, является плита OSP, OSB (ориентировочно-стружечная плита). А также она может быть выполнена из толстой фанеры.

Внешне опоры похожи на рельсы, в которых между брусьями врезано ребро жесткости в виде влагостойкой плиты. Благодаря этому изделия выдерживают большие нагрузки, полностью сохраняют свою форму и целостность после установки.

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

• цокольное или подвальное перекрытие;
• межэтажное перекрытие;
• чердачное перекрытие.

Чердачное перекрытие

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.
