Каркасные дома своими руками и пошаговая инструкция

Каркасные стены

Есть два способа: собирается каркас стены (всей или части — зависит от размеров) на полу, затем поднимается, выставляется и закрепляется. Иногда при таком способе прямо на полу крепят OSB, ГВЛ, фанеру с внешней стороны каркаса: жесткость получается больше. Эту технологию называют каркасно-щитовой или «платформа». По такому принципу в основном работают заводы: они строят в цеху готовые щиты по проекту, привозят на участок и там только монтируют. Но каркасно-щитовое домостроение возможно и своими руками.

Второй способ: собирается все постепенно, по месту. Прибивается брус нижней обвязки, выставляются угловые стойки, потом промежуточные, верхняя обвязка, и т.д. Это та технология, которая называется «каркасное домостроение» или «баллун».

Какой из них удобнее? Смотря сколько человек работает и есть ли возможность, хотя бы периодически, привлекать помощников. На полу работать быстрее и удобнее, чем прыгать несчетное количество раз вверх/вниз по стремянке. Но если секция собрана большая, то поднять ее даже вдвоем будет тяжело. Выход — или звать помощников, или разбивать каркас стены на небольшие сегменты.

https://youtube.com/watch?v=videoseries

Дом по канадской технологии – плюсы и минусы

Каркасное строение имеет много положительных сторон, например:

1. Стоимость – если пересчитать на квадратные метры, то она самая низкая, что делает эту технологию популярной во всем мире.
2. Скорость возведения – бригада из трех человек может построить дом всего за 1 месяц, при условии, что фундамент под строение был уже подведен. Полностью конструкция будет готова через 2 месяца – вместе с внутренней отделкой.
3. Низкая теплоемкости и теплопроводность – современные теплоизоляторы помогают создать комфортные условия для проживания – как летом, так и зимой. Кроме этого, каркасная конструкция позволяет экономить тепловую энергию – достаточно отапливать только те помещения, которые необходимы в данный момент.
4. Эстетичность – уже в процессе строительства можно провести в стенах все необходимые коммуникации, «замуровать» электрокабель и проводку, смонтировать вентиляционную систему.
5. Нет необходимости возводить заглубленное основание, так как вес каркасного строения небольшой.
6. Нет необходимости давать строению время на усадку. При строительстве каркасной конструкции используются сухие материалы, которые не дадут усадку впоследствии.
7. Экологичность – при строительстве используются только натуральные материалы, которые соответствуют санитарным нормам и безопасны для человека.
8. Простота отделки внутри строения – стена обшиваются современными плитными материалами, которые не нуждаются в оштукатуривании, что существенно сокращает время, потраченное на отделку.
9. Устойчивость к перепадам температур – стоит отметить, что каркасное строение – это своего рода термос, который удерживает тепло. Такое строение можно отапливать периодически.
10. Сейсмоустойчивость – такая конструкция может выдержать колебания до 9 баллов.
11. Строительство можно проводить в любое время. Даже фундамент можно обустроить свайно-винтовой.
12. Простота возведения – для строительства не нужно применять тяжелую технику, достаточно небольшой строительной бригады.
13. Микроклимат – материалы для строительства натуральные, они «дышат», поэтому в помещении создается определенный микроклимат.

Но если не рассказать о минусах каркасных конструкций, картина будет неполная:

• быстрая воспламеняемость – за несколько минут каркасная конструкция выгорает полностью, даже стен не остается;
• опасность возникновения грибка и плесени – в климатических зонах, где идут частые дожди, сырость может появиться в любой конструкции. В доме, сооруженном по каркасной
• технологии, этот показатель очень высокий, поэтому еще при возведении нужно точно рассчитать «точку россы»;
• низкая шумоизоляция – это, безусловно, значимый недостаток, но его можно исключить, уложив в стены специальный звукоизоляционный материал;
• трудность внутренней отделки – невозможность повесить на стены тяжелые предметы, если заранее не предусмотреть закладные.

Но если подойти к строительству со всей ответственностью, то можно исключить недостатки, например, соблюдать технику безопасности и обработать конструкцию различными антисептическими пропитками.

Монтаж кровли дома

Возведение каркаса кровли

Создание кровли — один из самых важных моментов при строительстве дома по каркасной технологии. Ошибки, возникающие при её возведении, приводят к деформации крыши, нарушению режима тепловой изоляции. В итоге может произойти её разрушение. На потолочное перекрытие возлагается решение нескольких задач, а именно:

• Навешивание на него потолочного покрытия;
• Удержание утеплителя.

В случае если застройщик предусматривает наличие второго этажа или мансарды, то потолочное перекрытие должно быть усилено. В зависимости от нагрузки, которую будет принимать на себя потолочное перекрытие, выбирается размер сечения потолочного бруса. Например, если полезная и нежилая нагрузка составит 147 кг на квадратный сантиметр, то необходимо использовать балки сечением 150*50 м с шагом между ними 400 мм.

Процесс установки лаг и стропил к ним не отличается от такого процесса, проводимого при строительстве традиционного дома.

Для того чтобы закрепить лагу, достаточно использовать три гвоздя, два вбиваются с одной стороны, а один с другой, по обоим её концам.

Стропила можно собирать на ровном участке строительной площадки и после их сборки и проверки её правильности поднимать наверх. Сборка кровли начинается с одного из фасадов, обязательно применение строительного отвеса. Выставив первую стропилу, необходимо зафиксировать её укосинами, а после установки второй целесообразно связать установленные конструкции. Кроме того, что стропила соединяются между собой, для повышения прочности конструкции имеет смысл соединить стропилу и лагу с помощью вертикально опущенной доски. Так последовательно проводится установка стропил.

Установка обрешётки также не отличается от такой операции, проводимой при возведении кровли на обычном доме. Укладка гидро- и теплоизоляции проводится в соответствии с прилагаемыми к этой продукции инструкциями. В качестве теплоизоляционных материалов применяют как искусственные, так и натуральные материалы. Для уменьшения веса конструкции целесообразно применять пенопласт, который выпускают листами разной толщины.

Ещё одним положительным свойством каркасного дома можно назвать и то, все работы по отделке можно проводить, не дожидаясь его усадки. К их проведению можно приступать сразу после того, как в проемы будет уложен утеплитель, а сам стеновой каркас обшит плитами. Тогда застройщик может начинать отделку стен изнутри и снаружи.

Обшивка вертикального каркаса

Для стен каркасного дома используется многослойная схема. Сначала наружная поверхность каркаса обшивается ориентированно-стружечными плитами, или ОСП. Этот материал достаточно устойчив к воздействию сырости и имеет хорошую прочность. После установки плиты желательно обработать антисептиком и антипиреном, чтобы предотвратить возгорание и заражение плесенью и жучком. Выходит своего рода щитовой дом, который готов к дальнейшему утеплению. С внутренней стороны крепится утепляющий материал, толщина слоя которого зависит от конкретных климатических условий окружающей местности и свойств самого материала. Им заполняются промежутки между стойками.

https://youtube.com/watch?v=bdTN6mkCPQU

Одно из главных преимуществ такой стены состоит в том, что ей не нужно времени на усадку, и к отделке можно приступать практически сразу. Поверх утеплителя натягивается парозащитная пленка с нахлестом в 20-30 см. После этого стену можно обшивать сайдингом, вагонкой или иным материалом (снаружи), гипсокартонными плитами — изнутри. На утепленный пол кладется та же плита ОСП, из которой сделаны стены. Далее все зависит от вкусов хозяев и их материальных возможностей. Таково поэтапное возведение дома каркасной конструкции. Неслучайно она считается самой экономичной и быстровозводимой.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

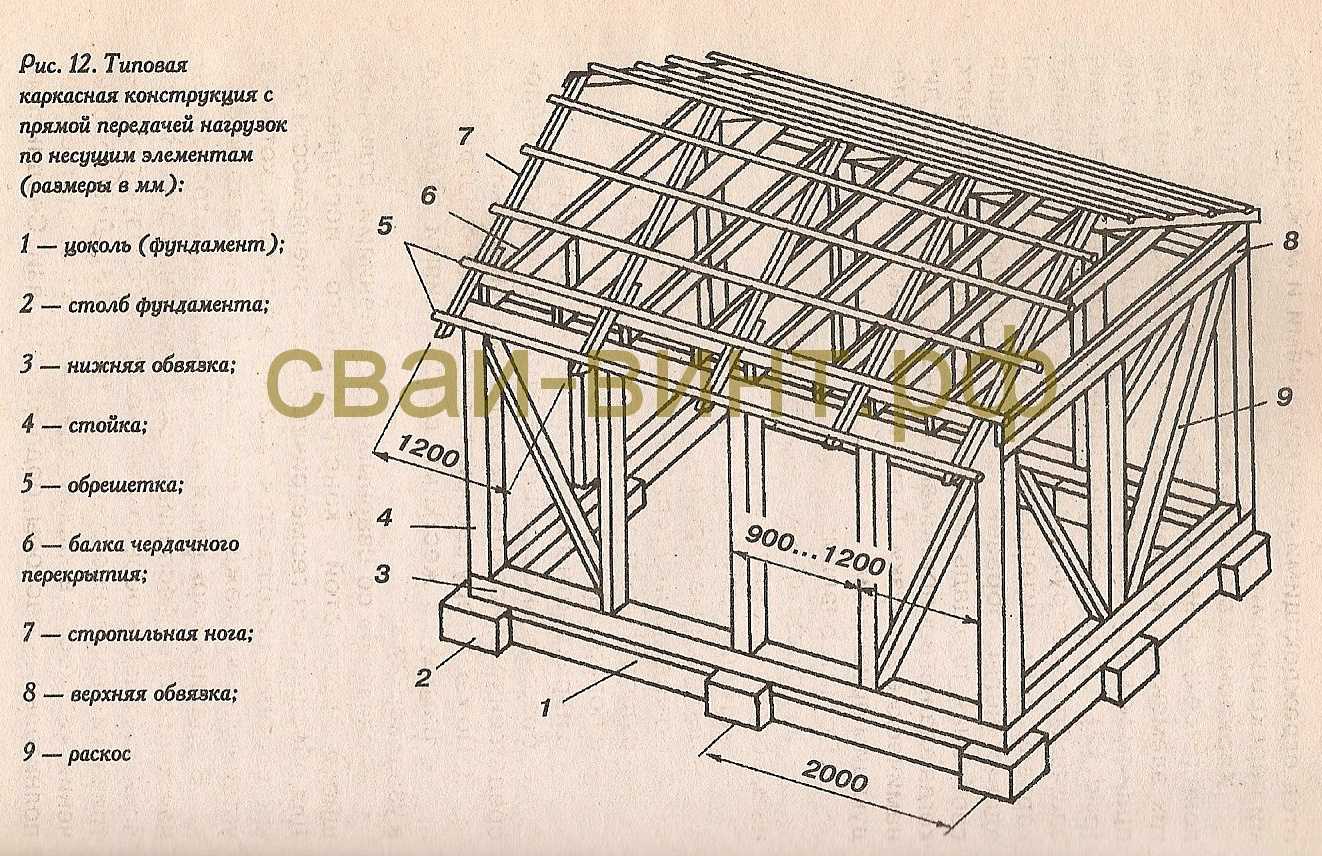

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Утепление

Об утеплении необходимо подумать еще до того, как строить из досок собственный дом или дачу. Пошаговая схема следующая:

1. Для защиты теплоизоляции от влаги и конденсата по внутренней поверхности стены прокладывают пароотводящей полиэтиленовой пленкой. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
2. Щелей быть не должно, и поэтому полосы между собой скрепляют двусторонним скотчем. Нахлест – 100 мм.
3. Когда укладывают минвану, режут плиты так, чтобы размеры элементов превышали габариты ячейки на 1-2 см по длине и ширине. Для разрезания используют строительный нож или ножовку с полотном с мелкими зубьями.
4. Утеплитель укладывают двумя слоями. Смещение по стыкам – 15 сантиметров. Суммарная толщина термоизоляционного слоя – 200 миллиметров.
5. Мембранную гидроизоляцию настилают и по наружной стороне стены, чтобы максимально защитить утеплитель от влаги.
6. Все стыки проклеивают скотчем, не допуская зазоров и щелей.

Наружная и внутренняя отделка усилит эффект теплосбережения, особенно если в качестве материалов используются вентфасады. Однако, нужно заблаговременно рассчитать несущую способность здания, так как это увеличит его массу.

Заливка фундамента

Начинаем с фундамента, делаем опалубку из досок от поддонов, вдалеке виднеется баня, постройки прошлого года.

Начинаем армировку фундамента стеклопластиковой арматурой, предусмотрительно не поставив одну сторону опалубки, что бы был доступ. Щебень которые лежит на дне ямы под фундамент это компенсация глубины ямы, копали конечно вручную, так как для каркасного дома фундамент нужен минимальный, шириной 20-30 см, глубина залегания около 30 см.

Этот угол (2) получился высоким, потому как перепад высот участка по диагонали фундамента составил около 40 см, на фото ниже самый низкий угол, поэтому немного уменьшили глубину ямы. К чему я это все веду, перед тем как делать фундамент под каркасник, проверьте перепады высот с помощью оптического или гидроуровння

Связали арматуру стяжками, получилось не очень ровно, но стоит уже третий год, проблем нет. Ширина фундамента вышла 35-40 см.

Начинаем месить бетон с помощью бетономешалки.

Пропорции делали следующие 1:4:6 (цемент:отсев:щебень). Заливали все около недели. Размер 7*10 метров плюс гараж 5*10 метров, одна перегородка у дома и гаража общая.

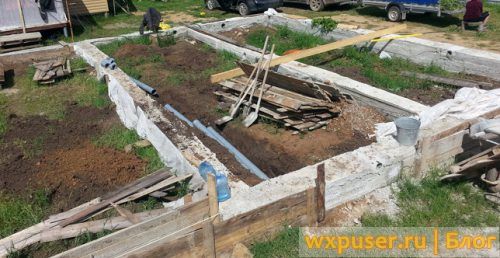

Подождали немного (неделю), сняли опалубку, вот что получилось. Проложили канализационные трубы, вывели их под фундамент, к будущему септику.

Привезли лес, 10 кубов. Доска 50 на 150, обычный не сухой.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

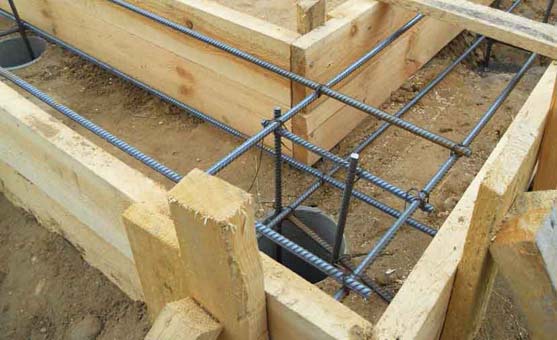

Опалубка ленточного фундамента с арматурной сеткой

На заметку Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения

А также продлит долговечность фундамента и всего строения

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

Устанавливаем каркас. Пошаговая инструкция

Алгоритм установки каркаса:

Формирование нижней обвязки, соединённых между собой по типу «шип-паз» и подогнанных таким образом, чтоб при монтаже не возникло зазоров. Если дерево плохо обработать антисептиком – при длительном соприкосновении с металлом (то бишь с крепежами) оно начнёт гнить, и в таком случае вместо данного типа крепежа лучше использовать деревянные нагели. Монтаж вертикальных досок. Их высоту определяют в зависимости от планируемой высоты потолков. В области монтажа вертикальных досок устанавливаются нагели. На нагели устанавливаются стойки. Далее вертикально выравнивают брусья. Чтобы угол был правильно зафиксирован, целесообразно применение временной распорки. После того, как все стойки будут укреплены и зафиксированы исключительно в вертикальном положении, проводится верхняя обвязка

Важно учесть, что пазы верхней обвязки должны находиться строго под 90-градусным углом по отношению к нижней. Затем крепятся потолочные балки

Их распределяют шагом в 50см, и в обязательном порядке они должны совпадать с вертикальными стойками. После этого устанавливаются дополнительные опорные брусья

Их распределяют в области межкомнатных перегородок с целью поддержки балок потолка и исключения их провисания.

Выполнив данный алгоритм установки каркаса можно приступить к утеплению дома и сооружению крыши.

Установка каркаса из досок

Начинаем ставить каркас на фундамент, поначитавшись в интернете, делаем гидроизоляцию из рубероида

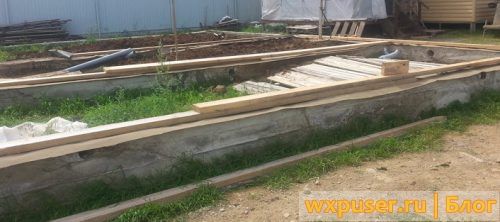

Собираем нижнюю обвязку каркасника, гараж пока что не делаем, сначала дом.

Положили лаги там где будет деревянный пол, в месте гденасыпан щебень, будет санузел, у него будем заливать пол.

Выставили по уровню первую стенку. Угловые доски сшили буквой «Г»

Ставим стойки с шагом 59 см (ЭТО ОЧЕНЬ ВАЖНО!), что бы в распор потом поставить утеплитель, ширина плиты у него 60 см. То же самое с лагами

Еще фото

Добавили еще стоек

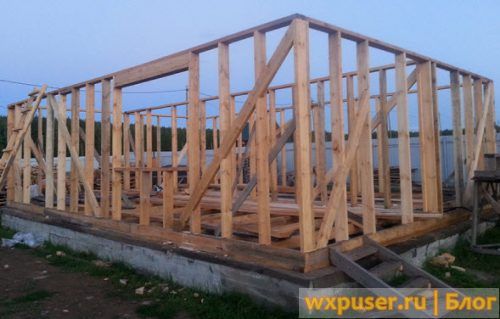

Поставили все стойки по периметру первого этажа, добавили укосины, оконные проемы тоже наметились, в каркасном домостроении есть несомненный плюс, вы всегда можете сделать окно или дверной проем в любом месте, даже когда дом уже достроен.

Укосины утапливал в стойки с помощью дисковой пили и топора, далее крепил все на винтовые и ершенные гвозди, что было в наличии, ершенные гвозди держат на много лучше. Длину брал на 90 мм, так что бы сшить две доски по 50 мм, и гвоздь не торчал из них.

Незаметно перешли на постройку второго этажа каркасного дома, в первую очередь положили лаги, между ними расстояние 59 см, что бы утеплитель вошел в распор. Забегая вперед, утеплять каркасник будем минватой.

Инструкция к фундаменту

Частые ошибки при строительстве каркасных домов своими руками

Мастера могут допускать ряд ошибок, которые сказываются на эксплуатационных качествах объекта:

1. Неверный выбор материалов. На древесине не экономят, выбирая хорошо просушенный брус с заводской пропиткой от жуков и огня.
2. Верхнюю и нижнюю обвязки не закрепляют укосами. В результате дом поведет от любого ветра. По этой же причине для обшивки выбирают не доски, а листы.
3. Саморезы и перфорированные уголки не подходят для фиксации стоек, балок. Особенно это касается черных саморезов, вместо них берут гвозди.
4. Выбор утеплителя. Дешевый пенопласт не отвечает всем требованиям теплоизоляции, хотя и показывает высокие параметры влагостойкости. Для утепления выбирают минераловатные материалы, а от воды их защищают пленкой, мембраной.
5. Также нельзя экономить на гидро-, пароизоляционных материалах. Общая смета на возведение каркасного дома не отличается величиной, поэтому материалы подбирают только самого лучшего качества.

Перед началом строительства оценивают собственные силы и возможности. Учитывая, что большинство работ выполняют собственными руками, закладывают нужные суммы на материалы, разработку проекта. Также не забывают о подведении коммуникаций, электроснабжении.

Пол из фанеры — не дорогой вариант

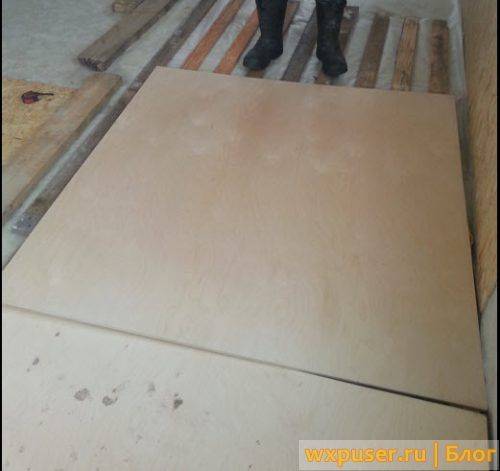

Подошло время делать пол на первом этаже, после прикидывания стоимости шпунтованой доски и прочих материалов для пола, было принято решение удешевить конструкцию, за счет халявного материала, а именно досок от поддонов, среди них попадаются доски толщиной 22-25 мм. (см статью как разбирать поддоны). Решили сделать из них обрешетку по лагам пола, затем сверху прикрутить фанеру 12 мм.

Размещаем обрешетку из досок, так что бы край листа фанеры, лег на середину доски, следующий лист ляжет на нее так же.

Делаем одновременно перегородку, так как начинает холодать на улице, и лишние помещения что бы их не греть, просто закрываем.

Отделка фасада сайдингом

В первую очередь при монтаже сайдинга, устанавливаются наличники на окна, стартовый профиль, углы и прочая доборка, панели сайдинга ставятся в последнюю очередь. Окно готово.

Дождались вечера, и прикручиваем стартовый профиль с помощью оптического уровня, длинна 10 метров, поэтому оптический уровень самое то.

Стартовый профиль готов, делаем углы.

Первый этаж каркасного дома, с одной стороны обшит. Сайдинг фирмы Деке, блок хаус, цвет Банан. Смотрится очень не плохо, имитация профилированного бруса.

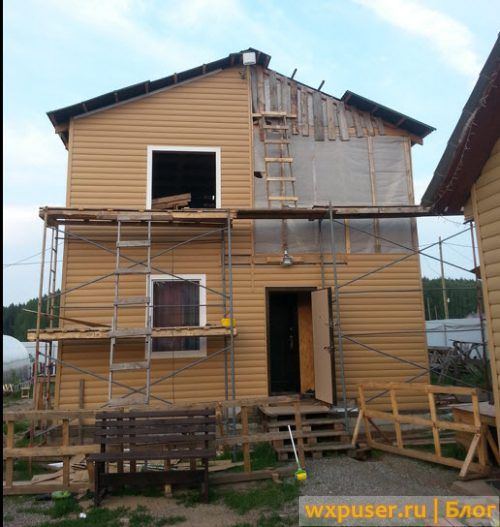

Установили строительные леса, так как высота стен каркасника, около шести метров, обычные леса не достанут.

Отделал окна второго этажа наличниками. Сверху поставили молдинг, там будут соффиты.

Обшиваем сайдингом далее, справа на фото баня, которая построена годом ранее. Сайдинг на ней такой же.

С фронтоном все сложнее, леса не достают, поэтому что бы обшить фронтон каркасного дома, ставим лесницы на второй этаж лесов. Отсутствующий лист Ондулина это лаз с крыши, потом его поставлю. Там же на фронтоне уже стоит антенна для усиления мобильного Интернет

Сделали все три стороны каркасного дома, далее приступили к постройке гаража, который примыкает к дому.

Установка стропил и кровельного материала

Поставили стропила, предварительно установив коньковый брус, крышу будем делать из Ондулина, поэтому высчитав минимальный угол уклона кровли для Ондулина, конек получился высотой около 1,5 метров.

Далее начались дожди, поэтому нужно было срочно делать крышу, фотографий сделал немного, в основном фотографировал, когда пережидал дождь под уже прибитым ондулином. Крышу делал один, до этого не разу этим не занимался, просто посмотрел ролики о том как правильно стелить ондулин, и все получилось, ни чего сложного.

С крышей стало повеселее, дождь уже не мешает работе, залили плиту под санузел, вывели на глаз по высоте, что бы в дальнейшем положить экструдированный пенополистирол 50 мм и сверху сделать стяжку с армировкой уже с трубами под теплый пол.

Так как укосины и стойки каркасника по двум этажам у нас уже стоят, можно обтягивать стены ветрозащитной мембраной, утеплять стены будем изнутри, а снаружи сделаем обрешетку под сайдинг.

Изготовление щитов

Технология изготовления щитов для каркасного дома в заводских условиях отработана:

• В процессе изготовления применяется точное режущее и прессовочное оборудование;
• Размеры щитов выполняются в типовом варианте или по индивидуальным заказам и проектам;
• Исходная древесина для щитов подвергается необходимой по нормативам сушке и обработке защитными составами;
• Утеплитель впрессовывается между внешними слоями каркасного пирога с гарантированными параметрами и с исключением теплопотерь;
• Плёнки и дополнительные защитные слои в щите предусмотрены согласно проекта;
• Необходимые пазы и гребни для соединения щитов учтены.

Базовая комплектация

Комплект материалов для сборки щитового дома может варьироваться по желанию заказчика либо для придания дополнительных свойств. В качестве примера взят дом 6 Х 6 м с мансардой, с фундаментом, высота потолков 2,4 м, стоимость материалов без работ составит 600 000 р. :

• Стены наружные – имитация бруса;
• Стены внутренние – вагонка;
• Лаги пола из бруса 150 Х 100 мм, шаг 0,8м;
• Утепление полов, в т. ч. межэтажное — KNAUF 100мм;
• Утепление стен – Rockwool 100 мм;
• Перегородки без утеплителя;
• Полы – доска шпунт 36 мм;
• Потолок и перегородки – вагонка;
• Филёнчатые двери входная и межкомнатные;
• Окна деревянные с имитацией стеклопакета 1,2 х 1,0 м;
• Фронтоны – имитация бруса;
• Кровля из ондулина;
• Лестница с перилами и балясинами.

Шаг 1: Фундамент под каркасный дом

Дом на каркасе — легкое сооружение, не требующее мощного заглубленного фундамента. Несущая способность свайных или ленточных оснований с заложением до 50 см достаточна, чтобы обеспечить восприятие и передачу грунтам нагрузки от строения.

Свайные фундаменты — заглубленные в землю стержни из бетона, железобетона или металла. Их достоинства:

• быстрый монтаж;
• небольшой объем земляных работ или даже их отсутствие;
• короткий промежуток между окончанием установки фундаментов и дальнейшим монтажом конструкций.

Исключение — устройство монолитных свай и ростверка. Здесь нужно подождать до набора бетоном прочности. Обычно это занимает 1-2 недели. Поскольку нагрузка будет увеличиваться постепенно, не обязательно дожидаться нормативного срока в 28 суток, чтобы приступить к монтажу каркаса.

Металлические сваи вкручивают ручным или механизированным буровым оборудованием. Готовые бетонные анкеры погружают в проделанные скважины забивной или вдавливающей техникой. Строительство таких фундаментов занимает 1-3 дня, выполняется специализированными организациями.

Монолитные буронабивные сваи можно изготовить самостоятельно. Применяют бетон марки не ниже М 200. Для опалубки используют скрученный трубкой рубероид. Его помещают в отверстие, устанавливают внутрь арматурный каркас из 3-4 стержней. Заливают в полость конструкции раствор, послойно уплотняя виброинструментом.

По верху свай на оголовки монтируют несущие ригели из металла, бетона или дерева. В этом случае подполье остается открытым.

Свайный фундамент с висячим железобетонным ростверком.

Ростверк соединяет отдельные сваи в жесткую устойчивую систему. Может быть:

• висячим;
• наземным;
• заглубленным.

В последнем случае это аналог ленточного фундамента мелкого заложения. Его устраивают из монолитного железобетона по периметру дома и под несущие перегородки. Котлован выкапывают на глубину 30-50 см, отсыпают песком и щебнем.

На подушку устанавливают опалубку. Внутрь помещают стальные каркасы, которые жестко завязывают с выпусками арматуры свай. Для крепления нижнего обвязочного бруса заранее подготавливают металлические шпильки диаметром 12 мм с резьбой. Их приваривают или прикручивают проволокой к стержням каркаса через каждые 150-200 см по длине ростверка. Крепежи должны располагаться на расстоянии не более 30 см от углов фундамента и выступать над верхней гранью конструкции на 13-15 см.

Устройство заглубленного ростверка.

Предварительно на опалубке размечают места установки стоек, чтобы они не совпали с крепежом для горизонтального бруса.

Поверхность основания обрабатывают гидроизоляционной мастикой, укладывают 2-3 слоя рубероида или другого влагозащитного материала.

Ленточный монолитный фундамент устраивают похожим образом. Если основание — плита, бетон заливают на всю площадь дома с выступом за периметр на 20 см. Толщина конструкции — 10-20 см, армирование — сварными сетками.

Плитный фундамент — практически готовое основание под полы

Особое внимание нужно уделить утеплению. Используют плиты пенополистирола, которые укладывают на щебеночную подготовку. Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет

Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет

Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет.

При бетонировании монолитных плит для подвода коммуникаций монтируют гильзы. Они обеспечивают доступ при прокладке труб водопровода или канализации. Подземные проходы нужно оборудовать заранее, иначе потом провести каналы будет очень сложно.

В наземных и мелкозаглубленных фундаментах установка гильз нужна для вентиляции подпольного пространства. В каркасных сооружениях это очень важный момент, которым нельзя пренебрегать. Вытяжки снижают влажность воздуха, губительно действующую на деревянные конструкции.
