Пошаговая инструкция по строительству каркасного дома своими руками

Перекрытие и стропильная система

Крыша в каркаснике

Конструкция перекрытия – это поперечные балки, расположенные с небольшими промежутками. В каркасных зданиях перекрытие крепится к верхней обвязке. Есть 3 способа такого крепления, сопоставимых по надежности:

• металлические уголки;
• врезка в обвязку;
• опорные кронштейны.

Принцип монтажа перекрытия зависит от того, что будет находиться над потолком:

• для мансарды берут балки 20х20 см и кладут их с шагом 40 см;
• если сверху будет просто чердак и крыша – достаточно будет сечения 10х10 см, а шаг между ними можно довести до 60 см;
• для полноценного второго этажа нужны балки 15х15 см, поверх которых кладется черновой пол – так же, как и на первом этаже.

Дерево для перекрытия и стропил принято выбирать такое же, как использовалось при обвязке.

Стропильная система бывает 2 видов:

• мансардная;
• двускатная.

Разница в их монтаже несущественна, нужно только правильно рассчитать количество древесины (на мансардные стропила уйдет больше). Общий алгоритм таков:

1. Выбирают угол наклона крыши. Лучше всего – от 15° до 45°. Если меньше, то зимой на кровлю будет слишком сильно давить снег, а если больше – выйдет дорого, а внешний вид будет странным.
2. Прикрепляют мауэрлат (перекладину) к верхней стороне стен по всему периметру здания. Роль мауэрлата выполняет толстый брус, прикрученный (чаще всего) анкерными болтами.
3. Делают шаблон стропил. Для этого берут 2 бруска или доски и скрепляют их под выбранным углом. Длина этих досок должна соответствовать длине стропил.
4. Устанавливают шаблон на мауэрлат так же, как планируют ставить стропила.
5. Ставят стропила по шаблону, начиная от краев крыши. Соединяют их заранее, поднимая на крышу уже в виде «ножниц». Шаг между стропилами – не менее 60 см.
6. Если нужно, укрепляют готовую систему подпорами и подкосами.
7. В конце размещают центральную балку (коньковый прогон) и прикручивают либо прибивают ее ко всем стропилам.

Технология строительства каркасного дома поэтапно

Для изготовления каркаса дома может использоваться как деревянный брус, так и металлические профили. Но при этом необходимо учитывать следующие факты. Например, стоимость деревянного материала ниже, даже при условии, что приобретать следует обработанный брус с влажностью не выше 12%, так как в ином случае, конструкция вследствие усадки, может перекоситься.

С металлом работать легче, кроме того, этот материал обладает большой несущей способностью. Но настоящей проблемой становиться заделка соединений, в которых есть опасность формирования мостиков холода, что, естественно, снизит комфортность проживания и увеличит эксплуатационные расходы.

Вообще, вопросы теплоизоляции являются основными при данном виде строительства. Достойным вариантом является утепление каркасного дома минеральной ватой – материалом, обладающим низкой теплопроводностью, высокими эксплуатационными характеристиками и долговечностью.

Также преимуществом выбора минеральной ваты можно считать большой выбор изделий для изоляции разных конструктивных элементов дома, с учетом их особенностей.

Для обшивки каркаса самым подходящим материалом является плита OSB. Но можно использовать многослойную фанеру и даже ДСП, хотя эти материалы в настоящее время используются редко, так как их эксплуатационные характеристики уступают ОСБ (ориентировано-стружечной плите).

Важно правильно подготовить брус и материал для обшивки стен и обработать его специальными антисептическими средствами.

Это необходимо не только для борьбы с микроорганизмами, но и с мелкими грызунами, которые могут стать настоящей бедой для такого дома.

Исходя из этих критериев, следует подходить и к выбору материалов для теплоизоляции – они не должны быть привлекательными для представителей фауны, этот подход важен и в том случае, если проводиться утепление пола в каркасном доме на сваях, даже несмотря на то, что он не имеет прямого сопряжения с землей.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Сборка стен

Красивые примеры

Уютный двухэтажный дом с небольшой верандой подойдет для семьи из трех человек. В проекте три спальни, две ванные комнаты с сантехническими узлами. Первый этаж не имеет перегородок между зонами гостиной и кухни, что делает пространство шире и просторнее.

Просторный дом подойдет для проживания семьи из 2-3 человек. Внешний привлекательный вид дома не разочаровывает и расположением комнат.

Необычный красивый дом. С фасада кажется, что их три, однако это один просторный дом под двускатной крышей.

Полукруглая застекленная веранда и большие проемы окон первого этажа – изюминка этого дома.

Проект каркасного домика

Подготовительные мероприятия для возведения каркасника

Подготовительный этап в начале строительства любого дома сводится к таким шагам:

• выбор и подготовка участка;
• разметочные работы.

Выбор участка

К выбору территории для возведения жилого дома нужно подойти со всей серьезностью, чтобы в будущем не возникало проблем как с постройкой, так и с некоторыми инстанциями. Поэтому необходимо учитывать:

• противопожарные нормы. В них регламентируются правила расположения строений в зависимости от пожарной опасности. Так, сооружения из стойких к огню материалов должны располагаться на удалении друг от друга минимум 6 м, из дерева – 12 м;
• санитарные нормы. Прописаны расстояния от жилых до хозяйственных сооружений, деревьев, линий электропередач и пр.

Также существуют определенные рекомендации, которые остаются на усмотрение владельцев:

• расположение по сторонам горизонта. Если окна дома выходят на южную или восточную сторону, можно добиться наиболее продолжительного естественного света;
• учет подветренной стороны. Если в вашей местности ветры чаще дуют с одной из сторон, то окна и двери туда обращать не следует;
• расстояние до дороги. При более удаленном расположении дома от проезжей части, внутри него будет менее шумно, но подъездной путь увеличится;
• вид из окна. Окна лучше обращать с видом на сад, чем на хозпостройки и дворовую территорию.

Подготовка участка

После выбора места строительства, его очищают от деревьев, кустарников и другой растительности. Так разметку можно будет сделать заметно проще и точнее.

Если участок расположен под уклоном, то исходя из поставленных целей и выбранного основания, его можно сделать ровным.

Разметка

Разметочные работы являются ответственным этапом, поскольку от точности и правильности зависят ровность углов и планировка дома. Если изначально будут допущены неточности, то в последующем исправить ошибки будет довольно проблематично. Чтобы сделать разметку самому, устанавливают колышки по наружным и внутренним сторонам будущего строения согласно проекту. Затем между кольями натягивают шнур и приступают к обустройству фундамента.

Преимущества каркасного строительства по финской технологии:

• Оперативность выполнения работ. Обычно все занимает 60-90 дней. Производство составляющих дома длится около месяца. Установка готовых элементов происходит примерно за 2 недели.
• Сборка панелей из различных составляющих в условиях завода происходит максимально точно, поэтому подгонка при сборке не требуется.
• Монтажные работы проводятся быстро и легко. Стены отличаются минимальным весом, поэтому фундамент испытывает несущественную нагрузку.
• В ходе изготовления деталей дома осуществляется пропитка деревянных элементов специальными составами, предотвращающими быстрое воспламенение.

В качестве утепляющего материала обычно применяется каменная либо минеральная вата. В последнее время популярностью пользуется целлюлозная вата (обычно её монтируют на чердаках и для утепления перекрытий).

Финская технология требует использования только сухой доски. Брус может применяться лишь в редких случаях, когда это связано с особенностями выбранного проекта.

Финский каркас — это улучшенный вариант канадского. Более неблагоприятные климатические условия требуют серьезного энергосбережения. Поэтому технология исключает использование строенных и сдвоенных досок. В связи с этим укосины и углы в каркасах не различаются, но при этом применяется одинарная верхняя обвязка. В стойки всех стен врезается ригель, а на проемах устанавливаются одинарные стойки. Применение ригеля исключает необходимость усиления проемов, заменяя при этом сдвоенную обвязку в верхней части каркаса.

Шаг 1: Фундамент под каркасный дом

Возведение фундамента под каркасный дом

Инструкция к фундаменту

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Каркасные стены

Практикуется два основных метода возведения стен каркасного дома:

• Сборка и установка отдельного каркаса каждой стены.
• Последовательная сборка каркаса стен «по месту».

Принципиальная разница лишь в том, что для подъёма готовых каркасов стен потребуются помощники, а последовательная сборка позволяет возвести дом вообще в одиночку.

Сборка каркасов стен «по месту»

Следующим этапом строительства каркасного дома будет возведение стен. Крепятся они на гвозди и монтажные уголки из металла. Установка каркасных стен проходит в три этапа:

• собирают стены с проёмами для окон и дверей;
• устанавливают и крепят стены вертикально;
• обвязывают вверху и укрепляют конструкцию.

Для этого продумываем план действий, проведения работ. В проектной документации уточняем количество необходимых строительных материалов (деревянных брусков, теплоизоляции, крепежей).

Делаем разметку площадки, определяем места расположения оконных и дверных проёмов. Тщательно выверяем углы каркасного дома. Несоблюдение этих требований приведёт к появлению перекосов и щелей.

Шаг установки и сечение стоек

Всего имеются четыре момента, от которых можно отталкиваться при расчете шага стоек:

• несущая способность каркаса;
• ширина матов утеплителя;
• размеры листов OSB для стен с наружной стороны;
• размеры ГКЛ, либо ГВЛ для стен с внутренней стороны.

Кроме того, важно правильно учесть вес, который будет приходиться на каждую стойку, ведь на них будет держаться потолок, крыша. В связи с этими условиями шаг обычно берут равным 600 мм. Таким образом, вертикальные стойки устанавливаем с шагом, который соответствует ширине материалов для ограждающих конструкций

Сначала проводим монтаж угловых стоек, их положение фиксируют при помощи временных укосин, после они заменятся на постоянные

Таким образом, вертикальные стойки устанавливаем с шагом, который соответствует ширине материалов для ограждающих конструкций. Сначала проводим монтаж угловых стоек, их положение фиксируют при помощи временных укосин, после они заменятся на постоянные.

Укосы или раскосы

Укосы укрепляют конструкцию каркасного дома. Потому как остальные элементы строения находятся под прямым углом друг к другу или перпендикулярно, а укосы – под углом 45 градусов. Ранее использовали только внешние деревянные укосы, сегодня вариантов больше:

• Укосина из дерева – врезается в нижнюю и верхнюю обвязки, под углом 45 – 60 градусов проходит через вертикально расположенные стойки;
• Растяжки из металла. Различает их с деревянным укосом то, что монтировать конструкцию необходимо крест-накрест.

Углы каркасного дома

Грамотно собранные углы каркасного дома придают всей конструкции жесткость. Углы могут быть внешними и внутренними. Среди внешних чаще всего используются:

1. Угол американского типа. Основной смысл – установить в уже готовый угол дополнительную стойку.
2. Закрытый угол – это ниша, заполняемая утеплителем. Тоже ставится дополнительная стойка, усиливающая угловое соединение. Утепляют соединение вместе снаружи, так как изнутри к нему не подобраться.
3. Скандинавский угол. Наиболее теплый, из отмеченных ранее. Назван он так, потому что распространён в скандинавских странах. Конструкция сохраняет жесткость, и в то же время угол выходит теплым, без мостиков холода. Утепляется с наружной стороны.

Особенность устройства внутренних углов – образование дополнительных плоскостей для монтажа внутренней облицовки каркасного дома. Для придания дополнительной жесткости внутренние углы формируют за счет дополнительных стоек так, что исключаются мостики холода. Из трех – четырех брусков создается ниша, которая целиком заполняется утеплителем.

Сборка каркасов, подъём стен

Собирают стены на уже готовом полу каркасного дома для удобства и скорости. Для каркасов стен используются доски одинаковой ширины. Преимущества такой сборки очевидны: комфорт работ и простота контроля параметров:

1. Выбираем положение стены по черновому полу.
2. Размечаем и режем доски в размер.
3. Собираем каркас, делаем оконные и дверные проёмы.
4. Усиливаем перемычки укосинами.
5. Закрепляем на каркасе ветрозащитную плёнку.
6. Набиваем контробрешётку, для вентиляции фасада.
7. Обшиваем каркас влагостойкой фанерой или листами ДСП.
8. Поднимаем стену и фиксируем вертикально временными распорками.
9. По очереди собираем и устанавливаем остальные стены.

Небольшие стены реально собрать полностью, вместе с утеплителем. Но при значительных размерах стены, её подъём осуществляется сразу после сборки каркаса. Затем выполняют обшивку и утепление.

Таким образом стены каркасного дома готовы к размещению теплоизоляционного материала, и внутренней обшивке конструкции в целом.

Возводим каркасные стены дома из досок

Внутренняя обшивка домика

Шаг третий. Стены

Когда основание готово, приступают к монтажу стенового каркаса. Сначала устанавливают четыре основные вертикальные балки в углах. Это наиболее толстые вертикальные элементы строения. Крепление производится любыми удобными способами.

Например, при помощи стальных уголков с отверстиями под гвозди или саморезы, при помощи деревянных откосин, располагаемых под углом (примерно 45 градусов)

Особенно важно при установке соблюдать перпендикулярность брусков плоскости пола, для этого используют строительный уровень

Между основными стойками располагают более тонкие стеновые брусья, с определенным шагом, в соответствии с разметкой. Стандартное промежуточное расстояние равно ширине утеплителя – 600 мм, или меньше.

При монтаже нужно учитывать расположение будущих окон, дверей, других технологических отверстий (например, для вентиляции, дымоходов). Их лучше сразу оформлять в виде рамок с поперечными усилителями.

До финальной сборки вертикальные бруски можно связать между собой временными перемычками.

Теперь нужно собрать верхнюю обвязку дома. Ее крепят к верхним торцам вертикальных стоек при помощи гвоздей и саморезов, усиливают стальными уголками или откосинами (под углами в 45 градусов).

После создания верхней обвязки рекомендуется обшить стеновые поверхности снаружи, для лучшей жесткости. Для этого используют фанеру или аналогичные материалы, прикручивая их к вертикальным стойкам. Теперь конструкция будет иметь большую жесткость.

Теперь можно устанавливать балки чердака. Вместо брусьев можно применить толстые доски, монтируя их торцами вверх, сделав пропилы на треть ширины доски. Длина пропила должна соответствовать ширине бруса верхней обвязки.

Советы строителей

В ходе строительства могут помочь следующие советы специалистов:

1. При закладке основания следует учесть, что каркасные дома немного весят, потому необходимость в дорогостоящих массивных фундаментах отсутствует за исключением того, если этого требуют геодезические условия на почве.
2. Для одноэтажных зданий подойдёт практически любой тип фундамента, а также для удешевления затрат можно делать низко заглублённый. Для двухэтажных следует воспользоваться более крупным ленточным фундаментом с большой глубиной.
3. При монтаже каркаса рекомендуется использование досок с сечением 40х150мм, доски собирают в конструкцию, которую после устанавливают на предварительно подготовленную основу.
4. Внутренние перегородки лучше делать из ОСП, но некоторые предпочитают использование феноловых или иных экологически чистых материалов.
5. При строительстве следует учитывать размер будущих окон и дверей, при этом по нормативу площадь окна должна составлять 18% от общей стеновой площади.
6. Если дом строится в условиях с повышенной влажностью – следует обеспечить дом отличной дренажной системой.
7. При строительстве следует учесть, что 1 м2 обойдётся приблизительно в 10-30 тыс. руб.

Дешевизна и простота монтажа – явное преимущество каркасного дома по сравнению с остальными. В данном случае его можно возвести собственноручно, не имея каких-либо строительных навыков.

Конечно, можно самостоятельно возвести здание за пару месяцев, но только с учетом всех правил. В ином случае потребуется профессионализм опытных строителей. Тогда будет соблюдена высокая точность при строительстве.

Проекты

Большой выбор различных проектов позволяет каждому выбрать оптимальный. Востребованными размерами домов являются 6х6, 6х8 м, но есть и конструкции меньше – 4х4, 3х4 м. Зачастую для дачи выбирают типовой проект – небольшой дом с двумя комнатами и маленькой террасой. Кроме типовых проектов, есть также и индивидуальные. Их заказывают в специальной компании, либо же можно нарисовать самостоятельно. Для маленького участка выбирайте компактную постройку. В домах, где зимой никто не будет проживать, совсем необязательно устанавливать котел или печь. Но о теплоизоляции все равно надо позаботиться, она защитит дом от промерзания зимой.

Выбор проекта зависит не только от предпочтений хозяева, но и от особенностей участка. Можно выбрать вытянутый или П-образный дом. Если есть автомобиль, не забудьте оставить на участке место для гаража или навеса. Нередко хозяева хотят обустроить на садовом участке баню. Ее можно построить самостоятельно по каркасной технологии, или же заказать конструкцию под ключ. Если у вас есть в наличии все необходимые инструменты, а также имеется уже готовый проект, и вы имеете хотя бы минимальное представление о каркасной технологии, вы с легкостью справитесь с постройкой дачного дома самостоятельно.

Смотрите в видео, какие грубейшие ошибки допускают мастера при строительстве каркасного дома.

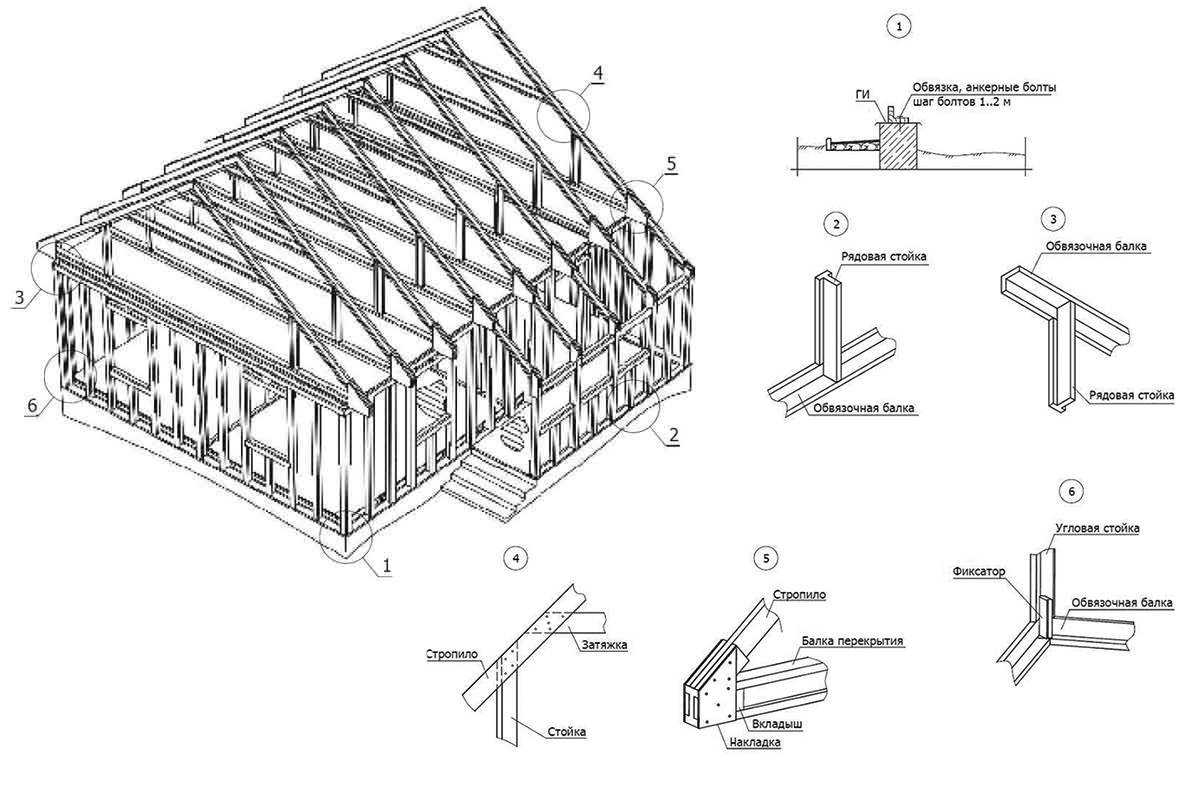

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

• верхняя и нижняя обвязка;
• вертикальные стойки;
• стропильная система;
• теплозвукоизоляционный слой;
• внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Первая поездка на участок: изучение местности

Хороший участок вызовет зависть у родственников, гордость у детей и радость у друзей, поэтому выбирать надо самый лучший.

Разберем основные моменты, на которые следует обращать внимание:

Близость к инфраструктуре. Пункт необязательный, но все же лучше выбрать место поближе к продуктовому магазину

Обратите внимание и на подъездные пути: в случае чрезвычайной ситуации, доступ пожарной машины, скорой помощи, сыграет решающую роль. Соседи

Как ни странно, но прежде чем покупать участок, необходимо внимательно рассмотреть территорию соседей

Соседи. Как ни странно, но прежде чем покупать участок, необходимо внимательно рассмотреть территорию соседей

Первостепенное значение имеет расположение выгребной ямы. Как правило, их располагают в самых незаметных местах, и неосведомленный сосед даже не будет знать, что под его окнами находится септик

Обратите внимание на наличие уклона у соседей в сторону вашей будущей усадьбы.

А еще, соседи – это наше все. Одни не доставляю никаких неприятностей, другие сделают жизнь невозможной. Если отсутствие развитой инфраструктуры можно пережить, тем более, со временем, она появится, то ситуацию с соседями лучше предупредитьИсточник lenzemkadastr.ru

Будучи не профессионалом, сложно дать объективную оценку и экспертное заключение при выборе участкаИсточник maja-dacha.ru

Важные факторы для строительства

Нужно учесть несколько факторов, важных для строительства:

Планировка каркасного дома 6*8: нужно создать максимально подробный план-проект, с выбранной планировкой, схемой электрики, водопровода, отопления и т.

д. Можно не ограничиваться лишь чертежом – для большей наглядности можно создать объемный образ Вашего дома с помощью специальных компьютерных программ;Следует задуматься о том, каким технологиям – на сегодняшний день самые надежные финские, канадские – Вы доверяете;Каркасный дом 6 на 8 должен локализоваться в не сырой зоне, большим плюсом будет наличие качественной дренажной системы и больших деревьев;Схема будущего дома строится на основе таких условий, как круглогодичное или сезонное проживание в нем предполагается. От этого зависит и выбор окон: одинарные рамы для летнего домика и стеклопакеты с двойным/тройным остеклением для того, в котором будут жить весь год;Обычно каркас делается из дуба или лиственницы, все несущие конструкции, стеныи пол должны быть сделаны из одного материала, чтобы избежать перекосов.

Все строительные материалы и детали стыкуются настолько тщательно, насколько это возможно. Полости между щитами и перекрытиями должны заполняться термоизоляционными материалами, например, хорошим вариантом будет пенополистиролили минеральная вата, материалы можно применять в связке, добиваясь требуемого результата.Избегайте крепежей из металла, они спровоцируют расшатыванию дома (вызывая гниение), лучше применять деревянные нагели.Каркас с внешней стороны обшивается досками, они монтируются под углом, чтобы сделать конструкцию более прочной и жесткой. Обшивку не крепят «наглухо», потому что дерево будет изменяться в 1й год – ссыхаться, разбухать, «ходить».

Фундамент

Сборка обвязки и чернового пола

Пошаговая инструкция строительства каркасного дома предусматривает в качестве первого шага создания деревянного каркаса сборку обвязки. Перед укладыванием ее брусьев поверх фундамента необходимо положить слой гидроизоляции, проще всего для этого взять рубероид и уложить его двумя слоями. Нижняя обвязка является основанием всей каркасной конструкции. Она собирается из брусьев 20 на 20, 15 на 15 или 20 на 25 см. Они кладутся по всему периметру фундамента и по линиям будущих стен внутренних помещений, будучи предварительно покрыты антисептическим веществом.

Между собой брусья соединяются в полдерева вырезанными пазами и крепятся гвоздями длиной не менее 12 см. По углам дополнительно можно гвоздями длиной 5-6 см набить плоские металлические уголки. К фундаменту обвязка крепится анкерными болтами сечением 16 мм и длиной 300 мм, которые не менее чем на 10 см должны входить в толщу фундаментной плиты. Отверстия под них сверлятся в бетоне на расстоянии не более 2 м друг от друга. На брусья обвязки обязательно кладутся доски, перекрывающие места их стыковки. Они покрываются антисептиком и прибиваются гвоздями длиной 12 см.

После этого можно начинать класть черновой пол. Он кладется на лаги, в качестве которых можно положить доски сечением 5 на 15 см, или брусья 10 на 15 см. Эти лаги крепятся в вырубленные под них в брусьях пазы. Расстояние между лагами не должно превышать 60 см. После этого на лаги набиваются продольные бруски, и можно настилать доски. Для этой цели доски можно взять и необрезные, что даст некоторую финансовую экономию. Затем пространство между лагами застилается пергамином, который крепят степлером, и поверх него кладется утеплитель. Это может быть пенопласт или минеральная вата. Далее на лаги стелются доски 4 на 15 см, которые нужно уплотнить с помощью клиньев или скоб.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения

А также продлит долговечность фундамента и всего строения

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

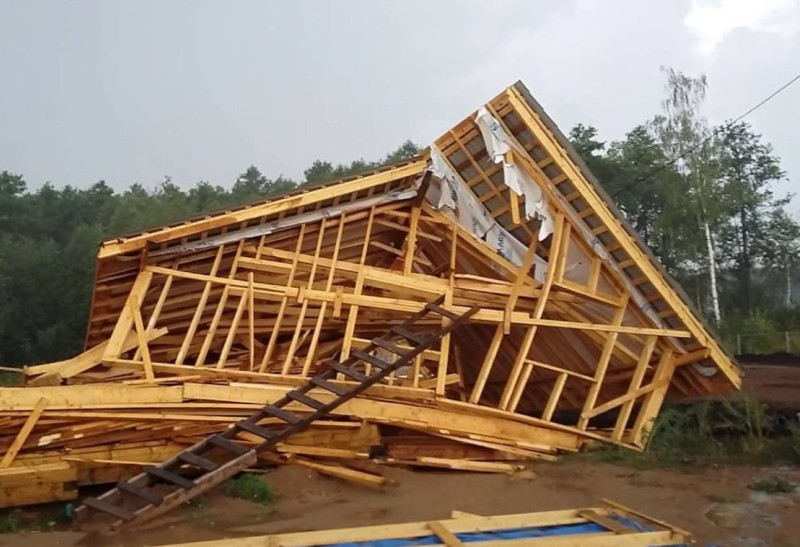

Частые ошибки при строительстве каркасных домов своими руками

Мастера могут допускать ряд ошибок, которые сказываются на эксплуатационных качествах объекта:

1. Неверный выбор материалов. На древесине не экономят, выбирая хорошо просушенный брус с заводской пропиткой от жуков и огня.
2. Верхнюю и нижнюю обвязки не закрепляют укосами. В результате дом поведет от любого ветра. По этой же причине для обшивки выбирают не доски, а листы.
3. Саморезы и перфорированные уголки не подходят для фиксации стоек, балок. Особенно это касается черных саморезов, вместо них берут гвозди.
4. Выбор утеплителя. Дешевый пенопласт не отвечает всем требованиям теплоизоляции, хотя и показывает высокие параметры влагостойкости. Для утепления выбирают минераловатные материалы, а от воды их защищают пленкой, мембраной.
5. Также нельзя экономить на гидро-, пароизоляционных материалах. Общая смета на возведение каркасного дома не отличается величиной, поэтому материалы подбирают только самого лучшего качества.

Перед началом строительства оценивают собственные силы и возможности. Учитывая, что большинство работ выполняют собственными руками, закладывают нужные суммы на материалы, разработку проекта. Также не забывают о подведении коммуникаций, электроснабжении.

Монтаж каркасной стены (пошаговая инструкция)

Каркасную стену можно сделать и установить несколькими способами. Самый простой и технологичный – сбор панели на платформе (полу) первого этажа, а потом подъем и закрепление на брусьях нижней обвязки. Начинать монтаж необходимо со стен, имеющих минимальную длину. Это поможет установить и закрепить её малыми силами, а в дальнейшем она будет служить опорой для более массивных конструкций.

1. Монтаж брусьев нижней обвязки.

Брус нижней обвязки устанавливается на предварительно изолированную поверхность фундамента или ростверка. Перед установкой проводим геометрическую разбивку по периметру. Начинаем установку с угла здания. Брус закрепляем анкером, отверстие для которого сверлим непосредственно через балку в фундамент. Крепление брусьев проводим через 600 – 800 мм.

2. Установка вертикальных стоек.

Перед установкой стоек выполняем разметку. Делать это удобно с применением шаблона, который имитирует толщину стойки (50 мм) и расстояние между стойками (550 мм). Места установки стоек помечаем «0». Возле каждой будущей стойки устанавливаем перфорированный уголок 50х50 мм, через который будем проводить предварительную фиксацию стойки.

Первую стойку устанавливаем в углу, отступив от края перпендикулярной балки обвязки расстояние, равное толщине стены. Обычно это расстояние равно ширине нижней обвязки. Стойку закрепляем на уголке внизу и ставим укосину, которая будет держать стойку в вертикальном положении. Укосина – брусок 40х40 мм длиной 4 м, которая крепится к стойке и полу первого этажа.

Стойка, установленная с помощью уровня и закрепленная укосиной, будет своеобразным репером для монтажа последующих стоек стены.

Следующей устанавливаем последнюю стойку в стене, которая ставится на расстоянии длины бруса верхней обвязки. Как правило это 4 – 4,5 м. Закрепляем эту стойку также, как и первую при помощи уголка и укосины.

После этого устанавливаем верхнюю балку стены на поставленные стойки. Закрепляем её гвоздями.

Затем устанавливаем центральную стойку в стене, после чего устанавливаем остальные стойки.

Крепление стоек к нижней обвязке проводим гвоздями на косую с обеих сторон. Крепление верхней балки к стойкам проводим вертикально.

Вторую стену начинаем с аналогичной установки стоек от угла, таким образом формируя угол дома.

3. Верхняя обвязка.

Верхнюю обвязку начинаем выполнять после установки всех стен первого этажа. Её также проводим от угла, но ставим таким образом, чтобы она завязывала между собой обе угловые стены.

Брус верхней обвязки должен перевязывать между собой места стыковки стен. Таким образом мы добиваемся дополнительной прочности конструкции.

4. Устройство проемов.

Проемы (окна, двери) в стенах дома можно формировать по ходу монтажа стен. Для этого сначала усиливаем боковые места путем установки спаренных вертикальных стоек. Затем вырезаем стойки по высоте проема и формируем перемычки сверху проема и места установки подоконников снизу.

5. Обшивка каркаса листами ОСП (OSB-3).

Перед обшивкой плитами закрепляем на наружной стене гидробарьер. В случае формирования вентиляционного зазора, на стойки устанавливаем контррейку, которой дополнительно крепим гидромембрану.

Установку плит проводим вертикально, начиная от угла здания. Второй край плиты должен доходить до середины третьей от угла стойки (при разбивке 50/550), на которой будет проводиться стыковка плит.

Специальной схемы обшивки не существует, но есть определенные правила. Повторюсь, стыковать плиты по вертикали необходимо на стойке. Если это сделать вне стоек каркаса, то будет потеряна жесткость внешней обшивки.

Крепить листы к каркасу лучше с помощью саморезов и шуруповерта. Я использую в своей работы саморезы по дереву желтого цвета, которые хорошо работают как на срез, так и на выдергивание.

6. Облицовка листами ДВП, ЦСП (цементно-стружечная плита), фанерой.

Листы ДВП типа Изоплат, являются природным, дышащим материалом. При их использовании можно отказаться от гидробарьера, так как сам лист будет выполнять эту функцию.

ЦСП и фанера крепятся также как ОСП. Единственное, что мы делаем, дополнительно обрабатываем фанеру (если это не влагостойкий вариант), пропитками для защиты от влаги.

Крепить облицовку лучше саморезами. Бывают случаи, когда необходимо что-то исправить (например, увеличить или уменьшить проем) и с саморезом это сделать гораздо проще.
