Керамический кирпич: размеры и виды материала

Классификация строительного материала

Керамический кирпич делится на несколько видов. Изделия отличаются между собой сферой применения, структурой, внешним видом, другими параметрами. В зависимости от структуры кирпич бывает:

  • полнотелым — если в таком керамическом изделии есть пустоты, то их не более 13%;

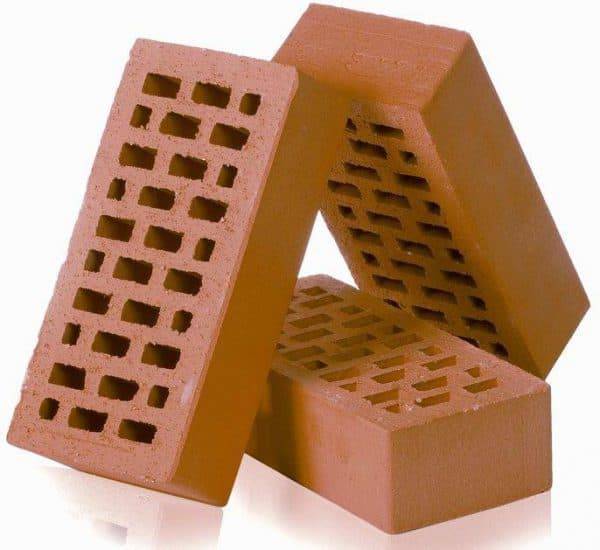

  • пустотелым — здесь могут быть сквозные, несквозные пустоты различного размера, конфигурации.

Пустотелые керамические изделия обладают меньшей теплопроводностью. Часто их применяют с целью снизить нагрузку на фундамент. Стандартные размеры красного кирпича — 250*120*65 мм, что указано в ГОСТе. В утолщенном варианте высота составляет 88 мм, в двойном — 138 мм. В евро-кирпичах отличается ширина, размеры выглядят так: 250*88*65 мм.

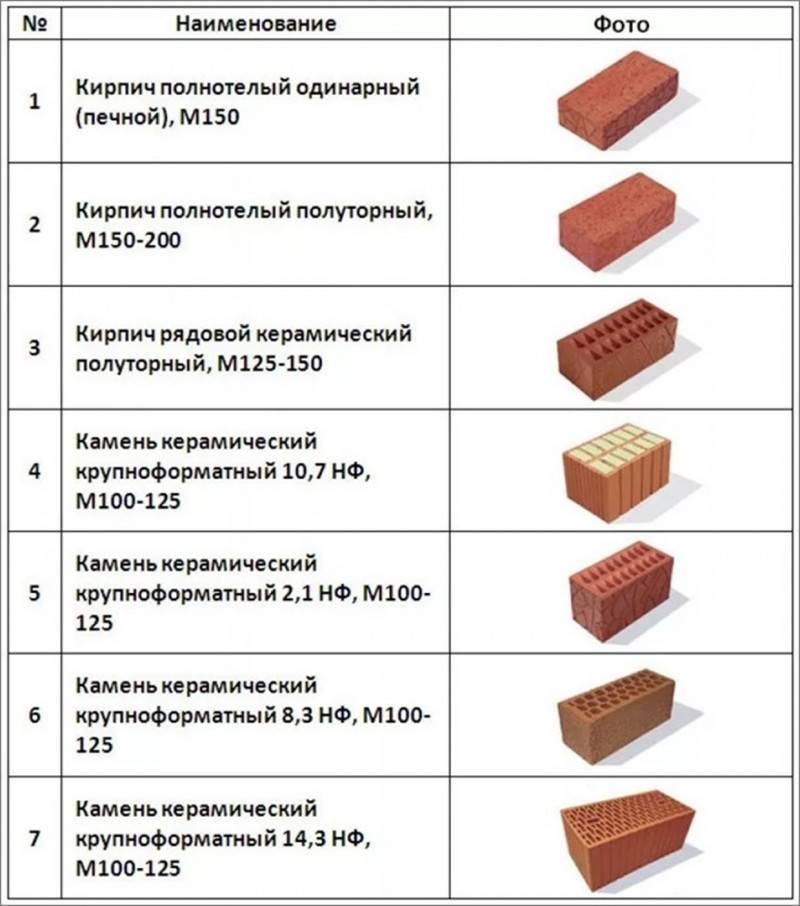

Виды и размеры керамического блока

По назначению материалы делят на:

  • рядовой — самое простое и доступное сырье;
  • фасонный — может изготавливаться в разных формах, не только по принципу параллелепипеда, идеален для нестандартных стен;
  • лицевой — декоративный керамический кирпич, обеспечивающий надежность, презентабельный внешний вид;
  • клинкерный — самая прочная разновидность, которая чаще всего используется в ландшафтном дизайне.

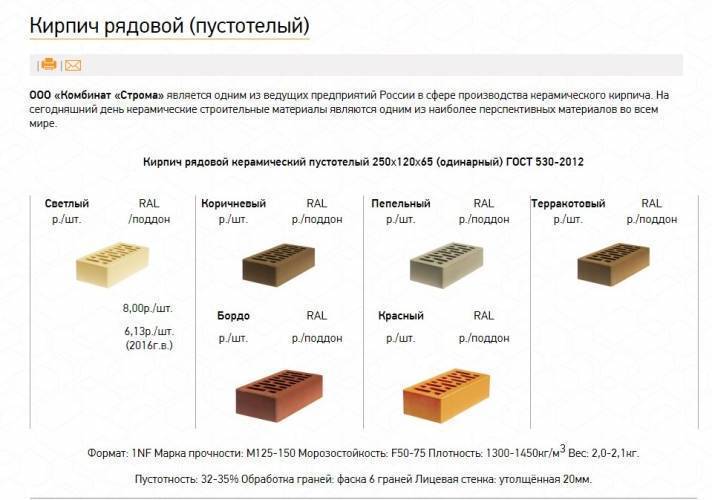

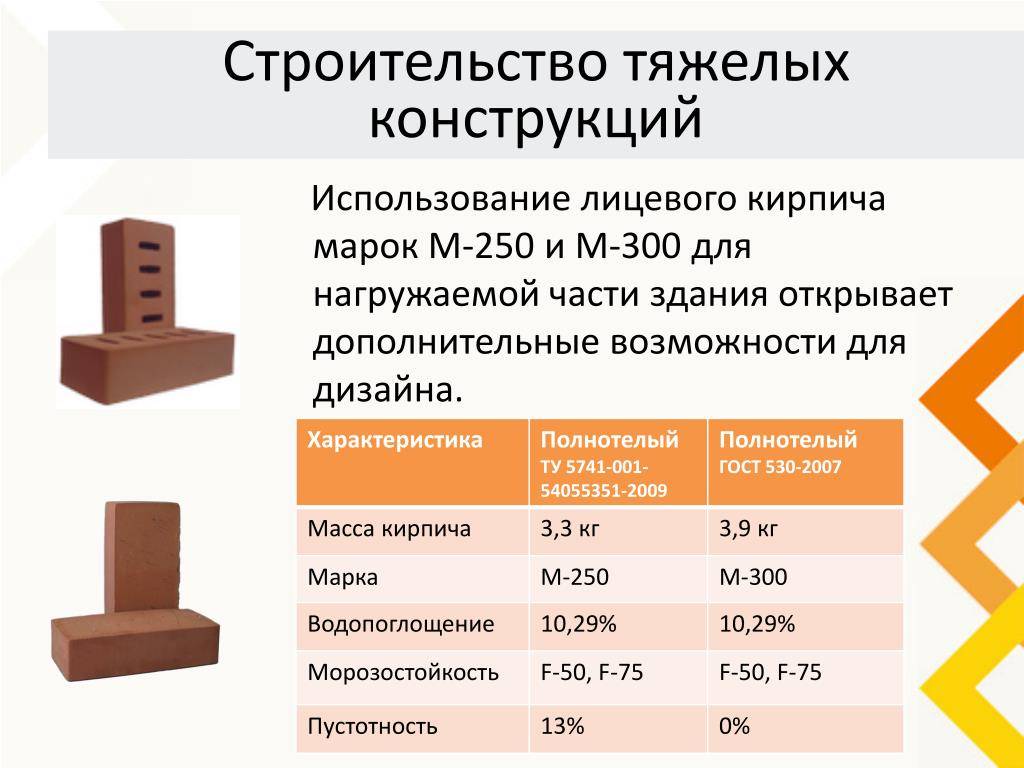

Характеристика рядового и лицевого керамического кирпича

Достоинства и недостатки

Достоинствами керамического лицевого кирпича принято считать:

  • Прочность.
  • Устойчивость к воздействию воды.
  • Морозостойкость.
  • Высокие теплосберегающие свойства.
  • Экологически чистый материал, не выделяющий никаких вредных летучих веществ.
  • Материал абсолютно негорюч.
  • Высокая долговечность.
  • Разнообразие цветовой гаммы.

К недостаткам керамического облицовочного кирпича следует отнести:

  • Относительно высокий вес, создающий дополнительную нагрузку на фундамент. Если Производится облицовка старого дома, следует предварительно рассчитать величину изменения нагрузки на фундамент и произвести обследование его состояния, чтобы определить степень готовности основания к изменению веса стен.
  • Сложность укладки. В отличие от несущих стен, облицовка кирпичом требует повышенной квалификации каменщика. В особенности это касается фасадов с выложенным орнаментом, с множественными декоративными элементами и т.д.
  • Стоимость материала и работы достаточно высока, что также является ограничивающим фактором.

ОБРАТИТЕ ВНИМАНИЕ!

Эти недостатки привели к снижению использования облицовочного кирпича при наружной отделке домов. Необходимость экономить средства вынуждает пользователей обращаться к менее дорогим материалам, которые допускают самостоятельную установку.

Технические характеристики

По ГОСТ весь керамический кирпич подразделяется на две категории:

  1. Рядовой (он же обычный либо строительный).

  2. Лицевой (бывает фасадным, фигурным, ангобированным, глазурованным).

По структуре красный вариант материала производится полнотелым либо пустотелым. Пустоты внутри него делаются вертикальными или горизонтальными. По форме они могут быть квадратными, цилиндрическими, щелевидными и конусными несквозными.

Полнотелое изделие

С помощью рядового варианта возводятся несущие и самонесущие стены частного дома. Лицевой аналог используется для облицовки фасадов, заборов и при декорировании интерьеров. Причем облицовочный вариант делается не только красивым, но и устойчивым к внешним воздействиям.

Класс средней плотности керамического кирпича по ГОСТ в зависимости от марки обозначается цифрой от 0,7 до 2,4. При умножении ее на 1000 получается соответствующее максимальное значение в кг/м3 плотности для конкретного вида изделия. Чем меньше этот показатель, тем выше теплотехнические характеристики.

Таблица характеристик керамического кирпича марки «Braer»

ХарактеристикаФормат
0,7 NF1 NF1,4 NF
Размер, мм250х85х65250х120х65250х120х88
Масса, кг1,72,33,1
Марка, кгс/см2М 150—175М 150—175М 150—175
Морозостойкость, цикл100100100
Водопоглощение, %8-98-98-9
Количество на поддоне, шт.600420/448/480352
Норма загрузки на а/м 20 тонн, шт114007560/8400/86406336

С одной стороны обыкновенные блоки без пустот более прочны и способны выдержать более высокие нагрузки на испытаниях и в реальности. А с другой стороны пустотелые керамические кирпичи за счет образования после завершения кладки внутри воздушных полостей лучше держат тепло в здании. У кирпичных стен дома из них теплоизоляционные характеристики выходят выше, чем у тех, что сделаны из полнотелого изделия.

По размерам классический одинарный вариант – это прямоугольный блок маркировкой «1НФ» с габаритами 250х120х65 мм. Также выпускаются полуторные утолщенные изделия с высотой 88 мм, а также по спецзаказу с другими значениями длины/ширины. Но в большинстве случаев для строительства индивидуальных домов выбирают именно одинарный вариант.

Особенности изготовления

Способы производства делятся на такие, как:

  • полусухое прессование;
  • неполный обжиг или только тепловая сушка;
  • запекание глин и их смесей.

В природе редко встречается глина без примесей. Изделия из слишком жирной или, наоборот, тощей глины будут непрочны. Правильные пропорции очень важны для получения качественного стройматериала. Процесс изготовления имеет такой алгоритм: подготовленную глиняную смесь закладывают в формы, затем кирпич сушат (от 6 до 15 дней). На этом этапе производство сырца и заканчивается. Обжиг кирпича в специальных печах при температуре 900—1000 °С превратит глину в керамику. Время и температура плавления зависят от марки и класса.

В кустарных условиях тоже можно сделать печь для обжига из железной бочки, которую устанавливают над ямой с дровами для топки. Уложить сырой кирпич в бочку, оставив между ними зазоры для лучшего пропекания. Нагревать разведенным под ней костром следует 20—22 часа, затем около 6 ч. бочка должна самостоятельно остынуть. Извлечь готовые изделия.

Основные характеристики и состав красного кирпича

Не только вес и размеры кладочных элементов определяют выбор в пользу того или иного материала. Не менее весомое значение имеет то, из чего сделан кирпич красный, а также его характеристики, основными из которых являются прочность, морозостойкость, водопоглощение и теплопроводность.

Красным кирпичом обычно называют керамический кирпич пластичного формования с последующим выполнением сушки и обжига. Если для вас важен вопрос, из чего делают красный кирпич, то мы можем вас полностью заверить, что при наличии сертификата качества на изделия об их экологической безопасности можно не беспокоиться. Для изготовления обычного вида используются легкоплавкие сорта глины, а поризованные изделия – с добавлением отощителей (не более 30%), образующих пустоты при сгорании.

Рисунок 3. Керамический материал изготовляют из глины

Многих интересует теплопроводность красного кирпича. Это свойство для данного материала имеет посредственное значение, поскольку для достижения оптимальных теплотехнических характеристик кирпичную стену нужно дополнительно утеплять. Но стоит знать, что полнотелые элементы обладают более низкими теплоизоляционными качествами, чем пустотелые.

Таблица 4. Характеристики керамических изделий

Параметр

Значение

Марка прочности

М100-М200

Марка морозостойкости

F25-F100

Влагопоглощение, %

до 14

Теплопроводность, Вт/(м*К)

0,35-0,7

Стоимость

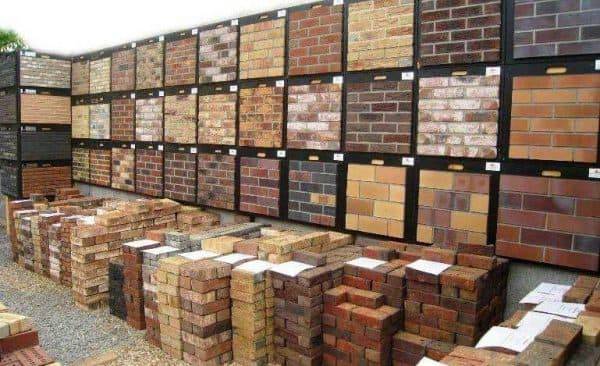

Когда вы пришли в магазин за покупкой керамического изделия, то должны понимать, что цена продукта зависит от его габаритов, наличию пустот и технических свойств. С учетом этих показателей можно выделить среднюю стоимость керамического кирпича, которая составляет 8-18 рублей за штуку.

Здесь можно узнать какой стандартный размер у силикатного кирпича.

Керамический кирпич- это очень популярный строительный материал, который сегодня может быть задействован при возведении самых различных конструкций. Выбор этого материала должен происходит с учетом имеющейся разновидности изделий, их технических характеристик и размеров. Дом, построенный из этого материала, будет служить вам в течение длительного времени.

Облицовочный кирпич

Он же лицевой и фасадный. Главное назначение облицовочного кирпича – кладка внешних и внутренних стен с высокими требованиями к поверхности стены. Соответственно облицовочный кирпич имеет строго правильную форму и ровную, глянцевую поверхность внешних стенок.

Не допускается наличие трещин и расслоения поверхности. Как правило, фасадный кирпич – пустотелый, а, следовательно, его теплотехнические характеристики достаточно высоки.

Подбирая составы глиняных масс и регулируя сроки и температуру обжига, производители получают самые разнообразные цвета. Эти колебания цвета могут быть и не предумышленными, так что все необходимое количество лицевого кирпича целесообразнее покупать сразу же, одной партией, так чтобы вся облицовка была однородной по цвету.

Затраты на кирпичную облицовку больше, чем на оштукатуривание, но такой фасад существенно долговечнее, чем штукатурка

При использовании декоративного кирпича для внутренних стен особое внимание уделяется разделке швов. Стандартные размеры лицевого кирпича такие же, как у рядового, – 250х120х65 мм

Технические характеристики облицовочного кирпича: плотность 1300–1450 кг/м³, пористость 6–14%, морозостойкость 25–75 циклов, коэффициент теплопроводности 0,3–0,5 Вт/м°С, марку прочности 75–250, цвет от белого до коричневого.

Примеры лицевого кирпича:

Кирпич лицевой красный (завод «Победа»)

Размер (мм): 250х120х65Масса (кг): 2,4–2,5Плотность (кг/м³): 1200–1300Марка: М150Морозостойкость: F35, F50Водопоглощение (%): 6–7Теплопроводность (Вт/м°С)
при влажности 0%: 0,37

Предназначен для кладки и одновременной облицовки наружных и внутренних стен зданий и сооружений любой этажности. Прочностные свойства лицевого кирпича позволяют применять его не только в качестве декоративного материала, но и как несущий материал наряду с рядовым кирпичом.


Кирпич керамический лицевой пустотелый Евроформат

Размер (мм): 250х85х65Масса (кг): 1,8–2,0Плотность (кг/м³): 1260–1400Марка: М175Морозостойкость: F35, F50Водопоглощение (%): 6–8Теплопроводность (Вт/м°С)
при влажности 0%:
0,20 (на легком растворе)/ 0,26

Евроформат – это современный стандарт размера кирпича, который позволяет воплотить в российской реальности европейский эталон экономичности, эстетики и современности. Используется для наружных и интерьерных работ. Евроформат легче, чем обычный кирпич, что позволяет экономить на возведении фундаментов, облегчает и ускоряет работу каменщиков

Материал для производства

Кирпичи производят из природного материала — глины. Она представляет собой осадочную горную породу с размером частиц до 0,01 мм. Основная особенность глины — ее пластичность. Благодаря этому она издревле использовалась для изготовления кухонной утвари, предметов обихода и строительства.

Схема производства керамического кирпича.

Принцип изготовления за много веков практически не изменился, усовершенствовались лишь технологии производства. Сначала пластичную глинистую основу помещают в экструдер, откуда под давлением выходит длинная заготовка, которую впоследствии нарезают на отдельные фрагменты — будущие кирпичи. Затем еще сырые куски глины поступают в цех сушки, где из них удаляется лишняя влага. Окончательные свойства придает следующий технологический процесс — обжиг. Он производится при высокой температуре, позволяя окончательно удалить остатки воды и изменить структуру материала. Глинистые минералы спекаются между собой, образовывая «скелет» кирпича.

Существует множество различных способов укладки. В зависимости от расположения отдельных элементов определяется не только внешний вид стены, но и расход материала на 1 м2, толщина и устойчивость перегородок. Минимальный расход на стену толщиной 2 кирпича составляет немного больше 60 шт./м2, тогда как максимальное значение этого параметра — 80 шт./м2 (рис. 1).

Разновидности

Кирпич сегодня представлен в нескольких видах.

  • Рядовой. Обыкновенный кирпич со стандартными размерами, который не имеет внутри пустот. Стоимость его доступна, он применяется для возведения различных сооружений.
  • Полнотелый. Есть небольшое количество пустот, общий объем которых не превышает 13% от объёма самого изделия.
  • Пустотелый. Имеет в теле различные по конфигурации пустоты, которые могут быть сквозными и несквозными.
  • Фасадный. Представлен в разных формах, применяется для отделки фасадов.
  • Клинкерный. Отличается высокой прочностью, не поглощает воду. Используется в качестве декоративного материала при ландшафтном дизайне. Размеры такие же, как и у стандартного изделия, но при необходимости может изготавливаться в других параметрах.
  • Лицевой. Относится к декоративным материалам, но по характеристикам не уступает обычному кирпичу. Отвечает всем требованиям по прочности и прочим показателям.
  • Керамический камень. Изделие из керамики, которое имеет внутри много пустот и отличается от обычного кирпича большими размерами.

Расчет облицовочного кирпича на 1 м2 и 1 м3 кладки

Свойства и состав

Состав керамического блока

Основной компонент кирпича — глина. При контакте с водой она становится пластичной, а под воздействием высоких температур твердеет. Поэтому каменное состояние изделия достигает путем обжига. Свойства кирпича керамического напрямую зависят от качества глины. Чем глубже она залегала, тем лучше.

Большое значение имеет место добычи, влияющее на показатель экологичности. Сама же глина представлена 4 компонентами: монтмориллонитом, каолинитом, кварцем, иллитом.

В зависимости от количественного содержания каждого из минералов, глина может быть туго- и легкоплавкой. Последняя всегда используется для производства обычного керамического кирпича. Клинкерное изделие возможно изготовить только из тугоплавкого сырья. На свойства материала влияют и вспомогательные элементы: специальные, отощающие или выгорающие. Добавки сказываются на плотности, пористости, окрасе и других качествах.

Основными положительными свойствами данного вида строительного сырья являются:

Преимущества керамического кирпича

  • широкий спектр применения — керамический камень успешно используется при строительстве жилых зданий, печей, отделки фасада, декора;
  • высокое качество — если материал соответствует ГОСТу, то надежность, долговечность проделанной работы обеспечены;
  • безопасность — состав представлен глиной, природными добавками, различные синтетические примеси исключены;
  • прочность — показатели керамического кирпича немногим уступают природному камню;
  • долговременность — внешний вид кирпичных зданий остается неизменным на протяжении 100 лет и более.

Технические характеристики по ГОСТу 530

ПараметрЗначениеПримечание
Прочностьот 100–300 кг/кв.смСамые востребованные виды М150 и М200
Объемный весполнотелый – 1600–1900 кг/куб.м;

пустотелый – 1100–1450 кг/куб.м

Зависит от объема пустот — чем их больше, тем экономичнее
Теплопроводностьполнотелый – 0,6–0,7 Вт/м; пустотелый – 0,3–0,5 Вт/мКерамический кирпич по ГОСТу обладает сравнительно низкой теплопроводностью
Морозостойкостьциклы 50–100 FМатериал высоко устойчив к перепадам температур
Усадка0,03–0,1 мм/мПоказатель незначителен, поэтому на готовых зданиях редко появляются трещины
Водопоглощение6—14%Почти не поглощает влагу, поэтому надежен при любых условиях
Паропроницаемость0,14–0,17 Мг/(м*ч*Па)Создает в помещении оптимальный уровень влажности
Огнестойкость10 часовПоказатель, позволяющий долго сопротивляться температуре огня
ЗвукоизоляцияотличнаяХарактеристики отвечают требованиям СНиП 23-03-2003
Макс. этажностьбез ограниченийВысота зданий из керамического кирпича может достигать 1 км
СтоимостьОбычный кирпич — до 10 руб./шт.;

для облицовки — до 25 руб./шт.

Стоимость зависит от свойств и назначения материала

Номенклатура строительных керамических материалов

а) Пористые (плотность ниже 95%):

  • Кирпич глиняный обыкновенный
  • Кирпич повышенной пористости
  • Кирпич и камни пустотелые и дырчатые
  • Кирпич лекальный (для карнизов, дымовых труб)
  • Кирпич для канализационных сооружений (прямоугольный и клиновидный)
  • Кирпич лицевой (отделочный)
  • Черепица (для крыш)
  • Изразцы (для печей)
  • Плитки облицовочные и другие облицовочные материалы (терракота, майолика, пустотелые облицовочные камни)
  • Трубы дренажные
  • Изделия для оград
  • Трубы канализационные и фасонные части к ним

б) Плотные (с так называемым каменным черепком, плотность выше 95%):

  • Кирпич дорожный
  • Плитки для полов
  • Камнями условно называют керамические изделия, размеры которых больше, чем у обыкновенного кирпича, т. е. больше 250х120х65

Основные свойства керамического кирпича

Керамический кирпич оценивается по ряду характеристик:

  • марка по прочности показывает, какую нагрузку в кг может выдержать 1 см2 кирпича. Если этот показатель составляет 100 кг/см2, то это марка М100, если 150 кг/см2 – М150 и т.д. Кирпичи марок М75-М100 используют для возведения перегородок и стен в малоэтажных домах. Для фундаментов загородных домов лучше использовать кирпич М150, а для сооружения фундамента многоквартирных домов подойдет кирпич М200-М300;
  • теплопроводность зависит от количества пор и щелей в кирпиче. Полнотелый кирпич отличается невысокими теплоизоляционными свойствами, подходит только для возведения несущих стен. Пустотелый рядовой кирпич можно использовать при возведении невысоких домов, он позволяет сделать толщину стен намного меньше;
  • влагопоглощение у керамического кирпича невысокое, чем в частности и обусловлено его широкое распространение в строительстве. Полнотелый кирпич имеет влагопоглощение на уровне 6-14%. Однако при падении комнатной температуры до уровня уличной влага может проникать в поры материала и кристаллизироваться, что постепенно снизит прочность конструкции;
  • паропроницаемость керамического кирпича составляет около 0,14-0,17 Мг/(м*ч*Па), чего достаточно для создания нормального микроклимата в помещении и отвода лишней влаги из него;
  • морозостойкость выражается в циклах заморозки/оттаивания. Для возведения несущих стен лучше брать кирпич с морозостойкостью F50, а если строительство будет вестись в условиях сложного климата, то – F75-F Если для отделки стен будет использоваться облицовочный кирпич, то он также должен обладать высокой морозостойкостью. Ангобированный и клинкерный кирпич в этом плане показывают себя лучше всего;
  • огнестойкость керамического кирпича наивысшая среди прочих строительных материалов. Он сопротивляется прямому воздействию огня более 5 часов. Для сравнения аналогичный показатель для железобетона – 2 часа, а для металлоконструкций – вообще 30 минут. Керамический рядовой кирпич выдерживает максимальную температуру 1400С, а клинкерный способен пережить температурное воздействие в 1600С;
  • звукоизоляция. Кирпич неплохо гасит шумы. Кирпичная стена в два кирпича (толщина 530 мм) способна задержать 60 дБ шума, в один кирпич – 50 дБ.

Технология кирпичной кладки


Схема кладки керамического кирпича: А – ложковой ряд, Б – тычковый ряд, 1-3 – последовательность действий.

Стандартный размер материала значительно облегчает технологию строительства. Камни укладываются порядно на цементно-песчаную смесь со смещением рядов относительно друг друга. Технология называется «перевязкой». Для обеспечения дополнительной прочности каждые 4-5 ложковых ряда перевязывают тычковым, в котором элементы стены расположены перпендикулярно предыдущим.

Керамический кирпич в углах перевязывается 1/3 либо ¾ камнями, смещение на прямых участках производится в половину длины (12 см). При использовании разного формата материала в основной, облицовочной кладке перевязка производится следующим образом:

  • четыре ряда одинарного кирпича соответствуют по высоте трем полуторным;
  • высота двух рядов двойного кирпича соответствует четырем одинарным;
  • два двойных ряда связываются тычком с тремя рядами полуторного.

Размеры материала учитывают производители оконных, дверных блоков для облегчения монтажа светопрозрачных конструкций, входных групп. Это позволяет снизить теплопотери в местах примыкания стен.

ГОСТ или ТУ?

Сертификат на технические условия
, подтверждающий, что при изготовлении кирпичей не были использованы материалы, содержащие радиоактивные элементы, и весь материал соответствует санитарно-гигиеническим нормам, можно получить в Роспотребнадзоре
.
Но наличие этого документа не будет гарантировать того, что кирпичи будут соответствовать общепринятым стандартам
, они могут отличаться по размерам, процентному соотношению материалов в своём составе, а это может отразиться на пригодности к строительству
.

Каждый производитель вправе оформить свои технические условия
, они строятся по определённой схеме:

Эти технические условия могут быть абсолютно разными
у каждого производителя, а чтобы быть уверенным в том, что приобретаемый кирпич соответствует общепринятым нормам, необходимо убедиться в наличии сертификата по ГОСТу
. ГОСТ – это Государственный Отраслевой Стандарт, все требования к материалу едины. Для того чтобы убедиться, что все кирпичи соответствуют им, в специальных лабораториях проводятся исследования
, результаты заносятся в протокол. По их итогам выдаётся сертификат, действие которого ограничено сроком до 3 лет.

Обратите внимание
на то, что в сертификате качества должно быть указано, какому ГОСТу соответствует кирпич: первые цифры показывают, какая продукция сертифицируется. Следующее показывает, в каком году были приняты стандарты

Итак, строительный материал с сертификатом по ГОСТу 530-2012
принадлежит к керамическому кирпичу, отвечающему требованиям, принятым в 2012 году.

Характеристики

Вышеупомянутый гост применяется с 2013 года и в него включены следующие строительные материалы:

керамические камни и кирпичи, применяемые для постройки стен зданий и лицевой отделки;


Керамический

клинкерный кирпич применяется при возведении фундамента и усилению стен, на которые планируется значительная нагрузка. Тут размер красного кирпича для фундамента;


Клинкерный

печной кирпич. Здесь его размер.


Печной

Также установленные стандарты разделяют кирпичи на характеристики:

назначение материала. Есть рядовой и облицовочный кирпич. Первый применяется при возведении стен с последующей облицовкой иным материалом;


Рядовой

облицовочный кирпич используется только для отделки внешнего фасада стен. Здесь об этом кирпиче. Цвет и фактура кирпичного стройматериала не имеет значения;


Облицовочный

  • новый гост содержат стандарты отдельно для полнотелых и пустотелых характеристик;
  • технические характеристики керамического кирпича гост 530 2012 также включают в себя различия по прочности сжатия от М100-М300. Данная характеристика указывает на возможности кирпича противостоять сильным нагрузкам;


М-100

  • число F указанное в документе указывает на устойчивость к резким перепадам температур и количеству циклов, которые может выдержать материал от 25 до 300. Но данные цифры не всегда являются предельными, некоторые производители благодаря особенно технологии могут добиться морозоустойчивости до 1000 циклов;
  • в стандарте указана и плотность, которой обязано соответствовать каждое изделие. Весь кирпич разделен на ряд теплотехнических групп. Их характеристики начинаются от высокоэффективных, плотность которых 0,7-0,8, до низкоэффективных с плотностью 2,0-2,4;
  • обязательно соответствие по габаритам кирпича. Разрешено лишь минимальное отступление.

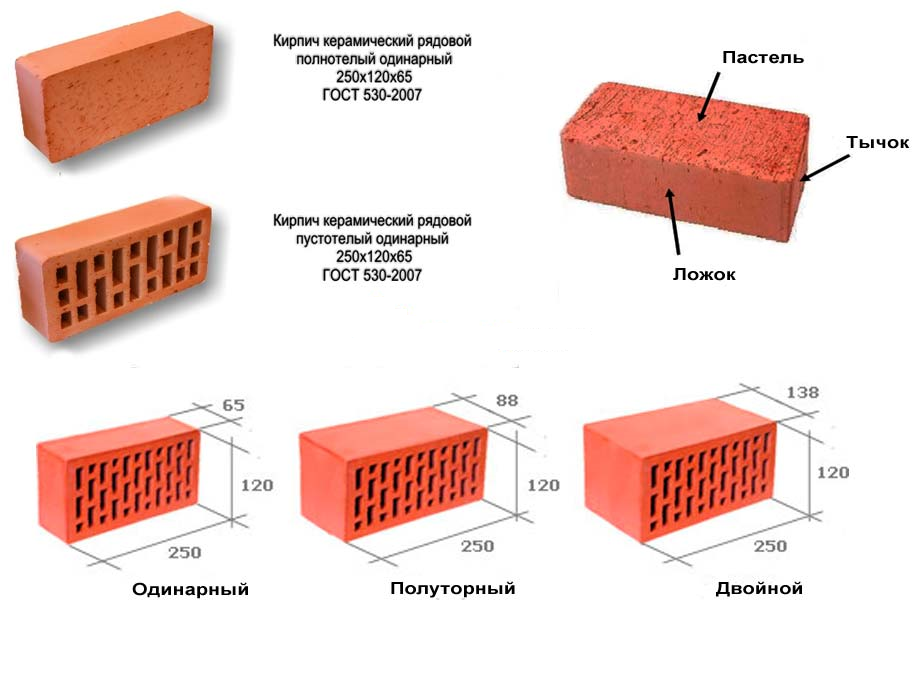

Вот некоторые виды:

размеры одинарного кирпича – 250*120*65;


Одинарный

евро кирпич – 250*85*65;


Евро

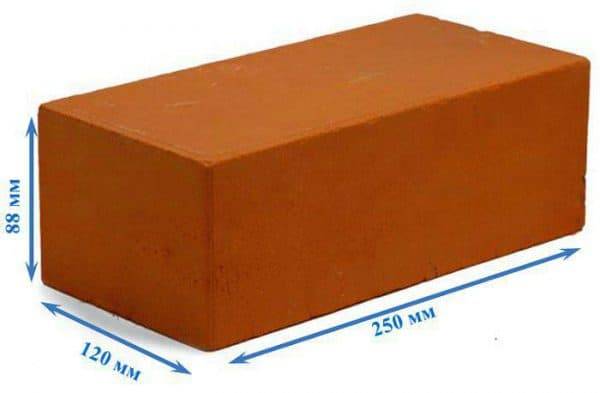

размеры полуторного утолщенного – 250*120*88;


Полуторный

модульный одинарный – 250*138*65.

Еще описаны названия каждой стороны кирпича и его назначение с характеристиками (ложок, тычок, постель).


Названия сторон

Что касается массы изделия, то никаких ограничений или стандартов здесь не предусмотрено, все оставляется на усмотрение производителя, и зависит от используемых материалов в производстве.

Тут его плюсы и минусы. Что касается дефектов, то их должно быть минимальное количество, например наличие трещин на облицовочном кирпиче указывает на брак.


Бракованный

Если брать в расчет рядовой кирпич, то их может быть лишь две, в противном случае значительно снижается качество будущего строения.

Сертификат соответствия Гост стандарту может выдавать любая организации прошедшая аккредитацию в Госстандарте.

Более подробно о характеристиках керамического кирпича смотрите на видео:

Что такое керамический кирпич?

@nl.ua

Керамический кирпич – это вид строительного материала. Он изготавливается из красной глины с добавлением различных элементов для достижения определённых параметров. После формовки он запекается при температуре 1000 ⁰С.

Керамический кирпич не является аналогом белого силикатного. Это разные стройматериалы, схожие только по форме и размерам. Их характеристики устанавливают разные ГОСТы.

Часто этот вид называют «красным». Но сегодня это неправильно. В зависимости от добавок изделия бывают разных оттенков:

  • горчичный;
  • жёлтый;
  • белый.

Вес такого вида материала зависит от добавок, которые использовались в производстве. Бывают полнотелые и пустотелые, от этого также зависит весовая категория строительного сырья.

Вывод

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
