Стены из силикатных изделий своими руками
Пустотелые блоки и силикатные кирпичи производятся из натурального сырья – воды, извести и песка. Обычно они белого цвета, но бывают и окрашенные. Какими преимуществами обладают стены из силикатных материалов? Известково-песочные или силикатные изделия. Во время производства силикатных материалов не применяются вредные добавки, силикатное изделие и отдельные его составляющие во время производственного процесса не контактирует с какими-либо газами или опасными веществами. Пустотелые блоки и силикатный кирпич обычно окрашивают разные цвета по заказу.
- Элементы стен
- Сооружения
- Преимущества

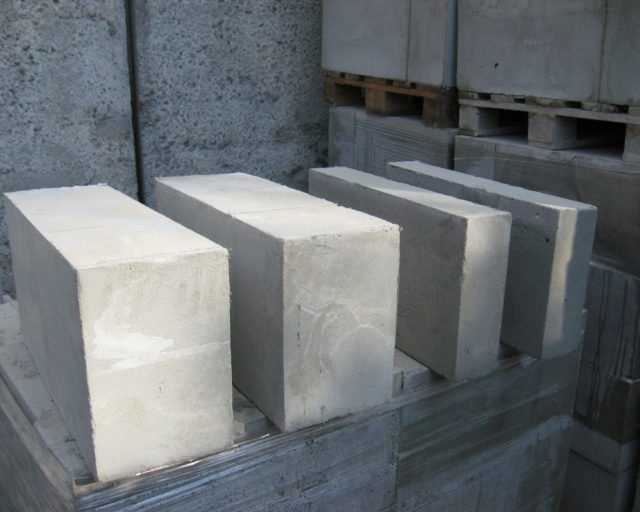

Технические характеристики газобетона
Технология кладки газобетонных блоков требует от мастера знания его параметров. Это необходимо для определения пригодности материала к строительству в существующих условиях. Рассмотрим характеристики автоклавного газобетона D500, наиболее востребованного вида в частном домостроении:
- плотность — 500 кг/м3;
- класс прочности на сжатие — B2,5;
- морозостойкость — F50 (50 циклов замерзания и оттаивания без потери работоспособности в условиях максимального насыщения влагой);
- пожароопасность — отсутствует;
- влагостойкость — отсутствует (нужна защита);
- теплопроводность — 0,14 Вт/м·С;
- средняя толщина наружных стен (для Московской области и других регионов, схожих по климатическим условиям) — 0,5 м.
Газоблоки других марок обладают схожими параметрами, отличается лишь плотность и прочность на сжатие.
Краткая инструкция по кладке
Первый ряд блоков обязательно должен быть уложен на слой гидроизоляции, который защитит материал от подсоса влаги из фундамента. Самый первый ряд блоков укладывается не на клей, а на обычный цементный раствор. Кладку желательно начинать с углов, протянув между ними разметочный шнур.
Если оставшийся в ряду промежуток имеет длину меньшую, чем целый блок, производят вырезание доборного блока по заданным размерам. Очередные ряды укладываются на клеевой раствор с обязательной перевязкой блоков, как при кирпичной кладке.
Нанесение клея на газоблоки производится шпателем или специальной кареткой, ширина которой равна ширине кладки. Боковые стороны блоков также желательно промазывать клеем, особенно, если последующая отделка одной из сторон помещения будет отсутствовать.
Слой клея не должен быть толстым, поскольку он обеспечивает отличное соединение швов даже при самом минимальном его расходе. Цены на клей достаточны разные и зависят от его объема и марки производителя.

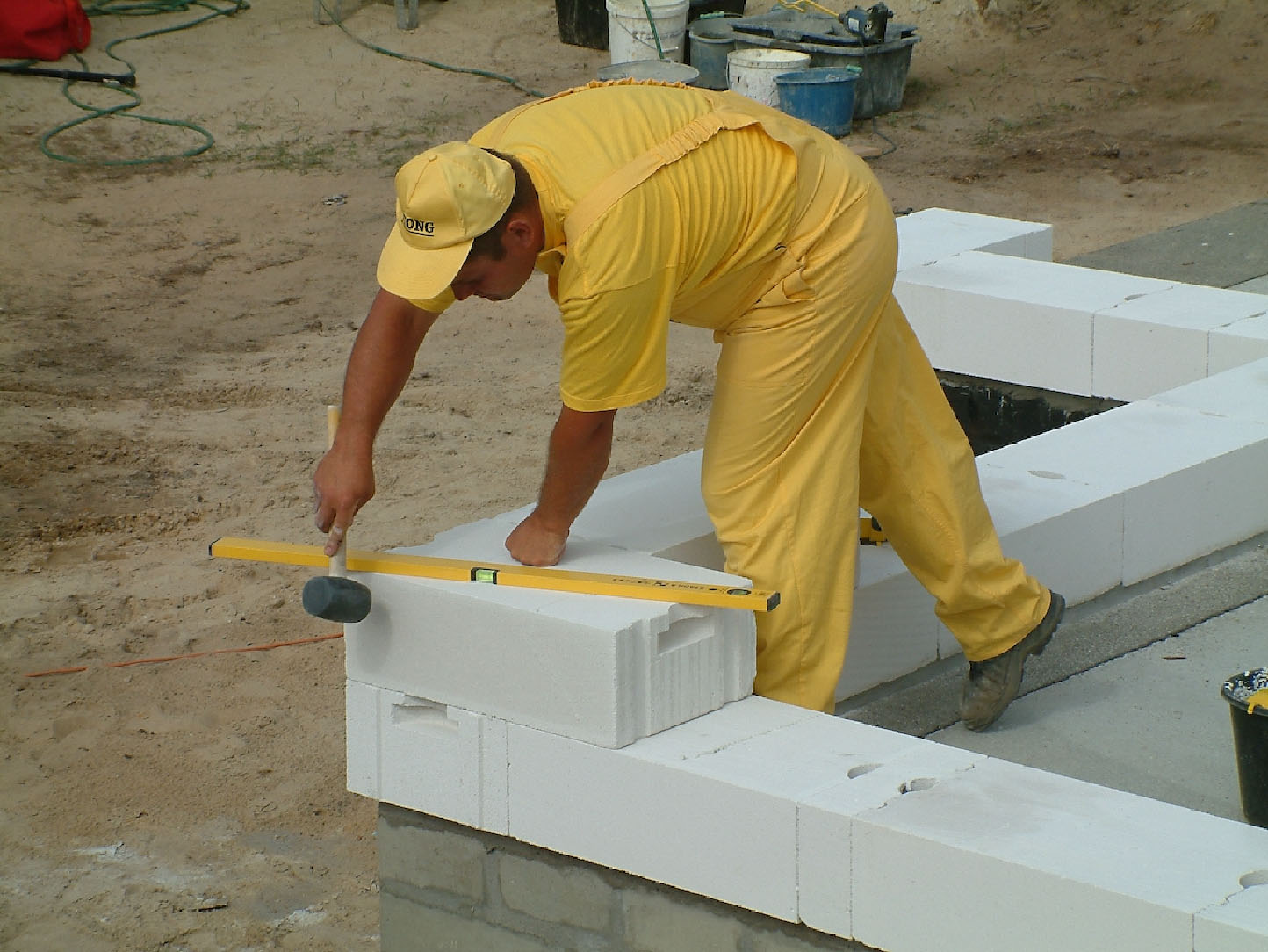

Выравнивание блоков по уровню производится резиновым или деревянным молотком.
Армирование кладки
Следует уяснить, что армирование не укрепляет кладку, а лишь предотвращает появление на стенах трещин. Те не менее, данная операция рекомендована при сооружении любого крупного объекта. Армируются не все ряды, а только некоторые, наиболее уязвимые участки. Это места расположения перемычек, опорные зоны, первый ряд кладки, зоны под оконными проемами. Армируется верхняя часть газоблоков по длине.
Материал для армирования может быть двух видов:
- Каркас из двух рядов стальной проволоки, жестко соединенных между собой более тонкими перемычками. Укладывается каркас одним слоем.
- Стальная арматура сечением 6-8 мм. Армирование требует укладки двух параллельных рядов арматуры.

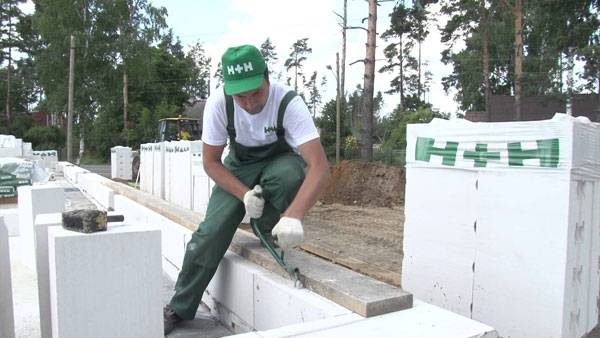

Перед закладкой арматуры необходимо прорезать в газобетоне штробы. Для этого используют обычный штроборез. Штробы очищают от пыли и наполняют клеем. Затем в них укладывают армировочный материал, удаляя остатки клея.
Исполнение
Первый ряд
Армирование первого ряда кладки, равно как и каждого четвертого при необходимости, осуществляют следующим образом.
Выполняют усиление конструкции стальными прутками диаметром 8 мм марки А III. Для стены толщиной 200 мм достаточно уложить один пруток арматуры ровно по середине ряда.
Для более толстых стен используют 2 прутка. Их укладывают параллельно друг другу. Для этого делают 2 параллельных штробы с помощью штробореза. Расстояние от внутреннего и внешнего края стены до штробы должно быть не менее 6 см. В углах здания штробы закругляются по радиусу.
Из готовых канавок щёткой выметают пыль, заполняют клеевым составом, укладывают арматуру и удаляют излишки клея с помощью шпателя.
Поэтому перехлест арматуры делайте примерно посередине стены, фиксируя с помощью вязальной проволоки.

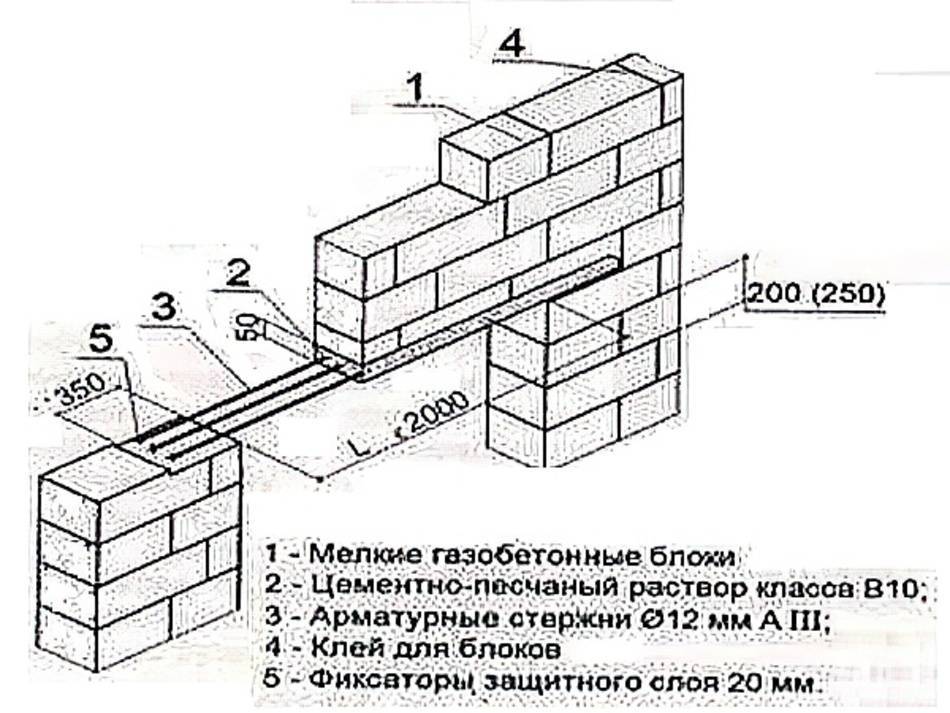

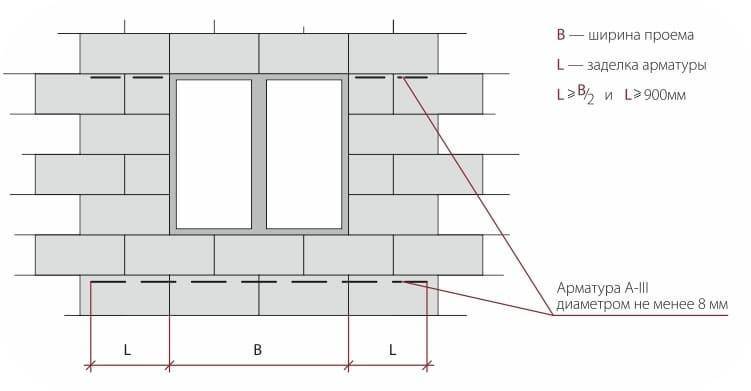

Армирование под оконным проемом
Укладка арматуры в газобетонные блоки необходима под оконным проёмом. Закладку производят в последнем ряду блоков перед сооружаемым окном. Для этого на поверхности кладки вымеряется и помечается его планируемая длина (стержни арматуры должны быть на 0,5 метра больше длины окна). Далее в кладочном ряду на расстоянии по 60 мм с наружной и внутренней стороны стены при помощи ручного штробореза производится штробление газобетона. А именно вырезаются 2 паза, минимальное сечение каждого – 2,5х2,5 см.
Из пазов с помощью щётки необходимо удалить пыль и крошки газобетона, образовавшиеся в процессе их вырезания. Перед укладкой арматурных стержней и замоноличиванием раствором, вырезанные штробы увлажняются водой. Делается это для наилучшего скрепления клеевого раствора с армированным газобетоном.
На следующем этапе паз на половину высоты заполняется раствором для тонкошовной блочной кладки, затем укладывается профилированная стальная арматура диаметром не менее 6 миллиметров. Паз до конца заполняют раствором, при необходимости удаляя все его излишки и выравнивая шов мастерком.
Следующий кладочный ряд можно монтировать сразу же после усиления подоконного участка.
Вертикальное армирование стен
К такому виду прибегают крайне редко в следующих случаях:
- Армирование стены, на которую возможно сильное воздействие боковых нагрузок. В этом случае необходимо осуществлять и горизонтальное армирование.
- При использовании газобетона низкого качества с минимальным показателем плотности.
- В местах опирания на конструкцию стен тяжеловесных элементов (металлические балки и др.).
- Угловая перевязка стыкования смежных стен.
- Усиление малых простенков и дверных и оконных проемов.
- Возведение колонны из блоков газобетона.
- При использовании крупногабаритных стеновых панелей.
Задумайтесь об установке дверей в газобетон на этапе кладки стен.
Правила и технологии монтажа
Газосиликат – это материал, который несложно монтировать самостоятельно. На упаковках в дополнение к блокам обычно печатается инструкция приготовления клея. При возведении стен требуется соблюдать следующую последовательность и правила укладки:
- После постройки фундамента можно переходить к подготовке к возведению стен. Для этого сначала на фундамент кладется гидроизоляция из рубероида. Затем поверхность выравнивается гребёнкой и сверху наносится слой цемента с песком. Горизонталь обязательно проверяют строительным уровнем.
- Укладка первого ряда газосиликатных блоков – важный этап строительства. Именно от ее качества будет зависеть в будущем внешний вид здания и время его службы. После постановки очередного блока требуется проверка уровнем горизонтали и вертикали. При выявлении неровностей их следует поправить при помощи деревянной или резиновой киянки.
Процесс армирования
Первый ряд газосиликатных блоков, а потом каждый четвертый требуется дополнительно усиливать, то есть армировать. Этот процесс проводится в несколько этапов:
- При помощи штробореза во всем ряду проделываются широкие и глубокие борозды.
- Из борозд тщательно удаляется пыль.
- Отверстия смачиваются простой водой и наполовину заполняются клеем, затем туда укладываются прутья из металла по 8 см в диаметре.
- Сверху штроб заливается раствором.
- Излишки раствора удаляются мастерком.

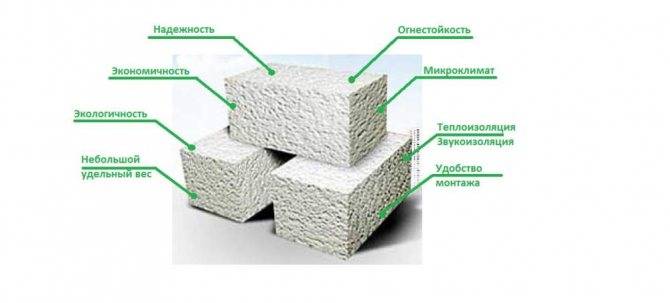

Свойства материала
Газосиликат обладает множеством положительных характеристик:
- правильной геометрией, позволяющей осуществлять кладку с помощью клея, что устраняет перемычки холода и обеспечивает экономию тепла;
- высоким уровнем прочности, позволяющим использовать материал для возведения капитальных стен;
- снижением нагрузки на фундамент здания, что связано с небольшой массой изделий;
- уменьшенным коэффициентом теплопроводности, способствующим комфортному температурному режиму помещения;
- небольшим весом при увеличенном объеме, что облегчает транспортировку и ускоряет выполнение работ, связанных с кладкой;
- отсутствие отрицательного влияния блоков на здоровье окружающих;
- несложностью обработки, позволяющей изменить размеры и конфигурацию изделий.
Обработка в процессе производства придает высокую прочность возводимым строениям
Одно из неоспоримых достоинств газосиликата – низкая цена, благодаря которой материал широко используется частными застройщиками. Однако изделия нуждаются в армировании.
Зачем армировать газобетон
Чем и как армировать кладку?
Для армирования кладки используются:
- Стержневая арматура с профилем 8 мм;
- Арматурные каркасы;
- Оцинкованная перфополоса
Армирование кладки арматурой
Более трудоемкий способ, поскольку в блоке необходимо прорезать штробы (канавки). Для штробирования можно использовать ручной штроборез или электроинструмент.

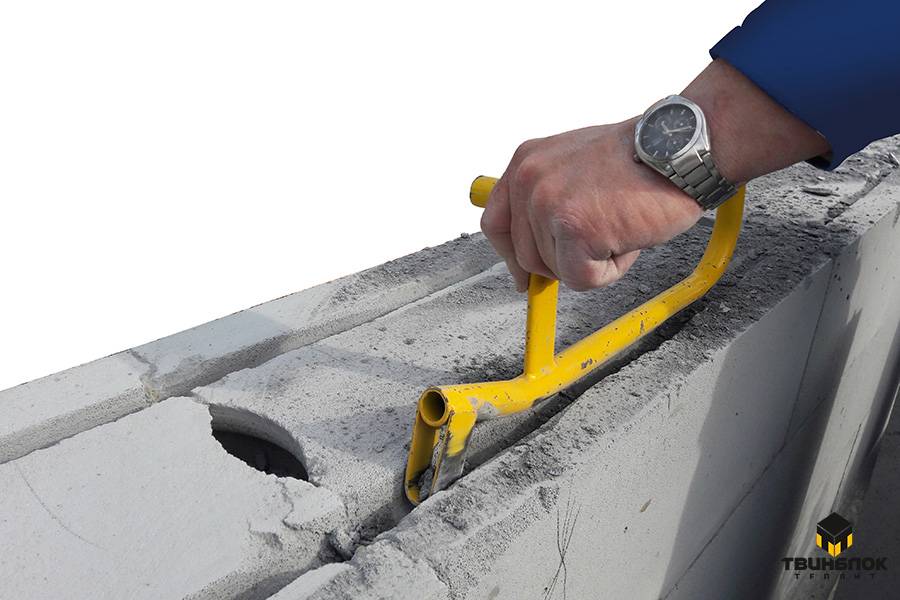

Рис.4 Штробление Твинблока ручным штроборезом
Рекомендуемое сечение штробы при кладке на обычный раствор — 40 мм, при использовании минерального клея — 25 мм. Клей сможет набрать прочность, твердея в маленьком слое и обеспечит достаточное соединение арматуры и бетона.
Расстояние от центра штробы до внешней поверхности блока должно составлять около 60 мм.
Перед укладкой арматуры в штробы необходимо:
Обеспылить штробы (используйте щетку-сметку или сжатый воздух);

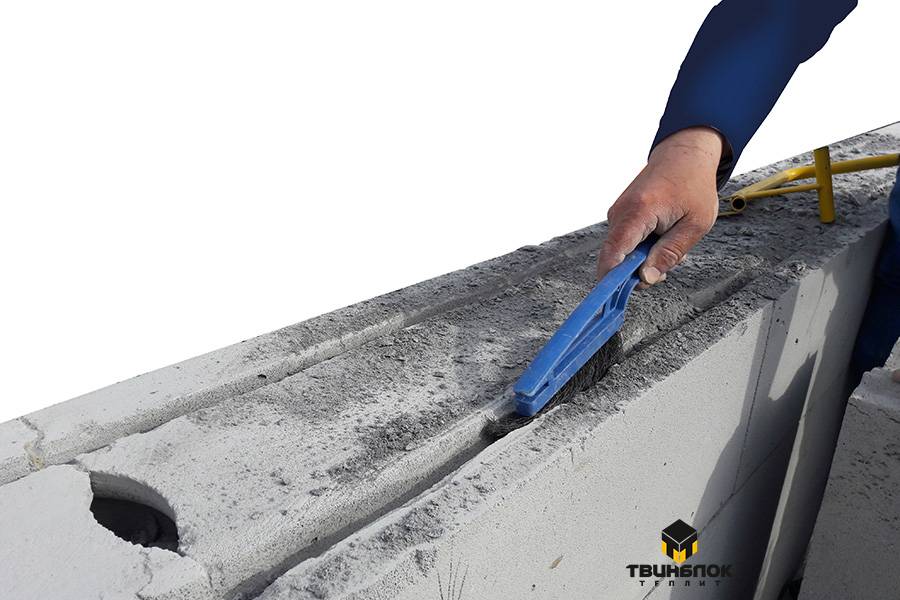

Рис.5 Обеспылевание Твинблока после штробления с помощью щетки
Заполнить штробы кладочным раствором или клеем;
Далее укладывается арматура в заполненные штробы, а не наоборот. Уложенная арматура должна быть полностью покрыта раствором или клеем.

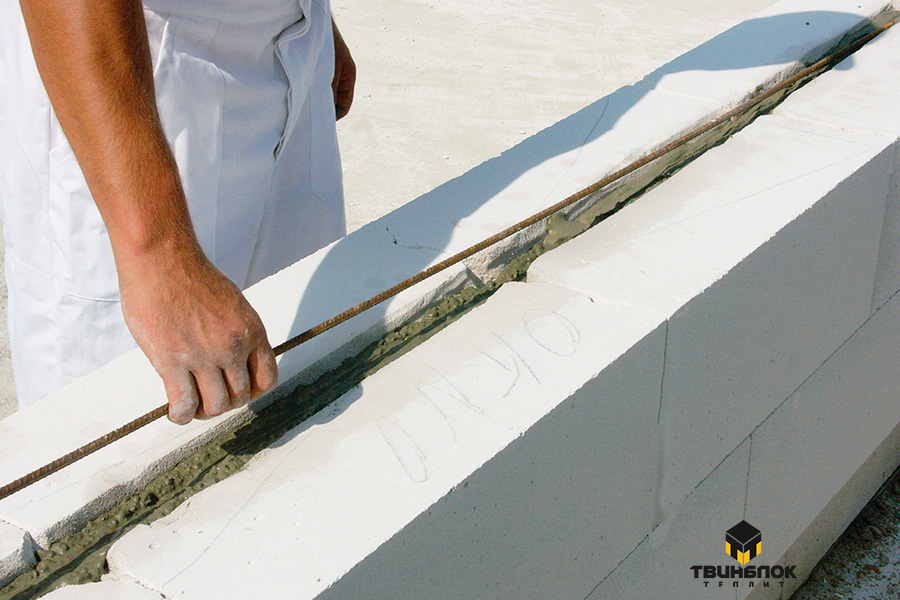

Рис.6 Укладка арматуры в заполненный клеем штроб в газоблоке
Армирование кладки арматурными каркасами
Применяется при тонкошовной кладке. Арматурные каркасы представляют собой парные полосы оцинкованной стали сечением 8×1,5 мм, соединенные проволокой-«змейкой» диаметром 1,5 мм. Они укладываются на слой клеевого раствора, притапливаются и сверху покрываются слоем клея.
Армирование кладки оцинкованной перфолентой
Оцинкованная перфолента (перфополоса) с сечением от 15×1 мм, также применяется при тонкошовной кладке. Перфополоса просто выкладывается на поверхность блока и покрывается слоем клея. При этом общая толщина клеевого шва не увеличивается. И главное — не надо ничего штробить.

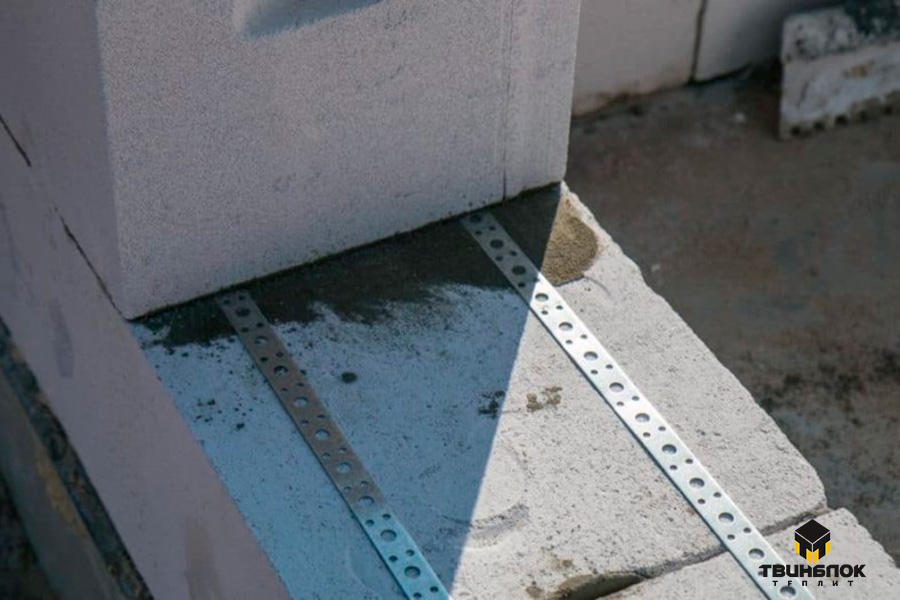

Рис.7 Армирование кладки из газоблока оцинкованной перфолентой
Армирование кладки на клей ППУ
Кладка на клей ППУ пластичнее кладки на минеральный клей. Поэтому она меньше трескается и как следствие, менее требовательна к армированию и к формированию деформационных швов. Ее следует армировать композитными сетками на основе стеклянного, базальтового или углеродного волокна.

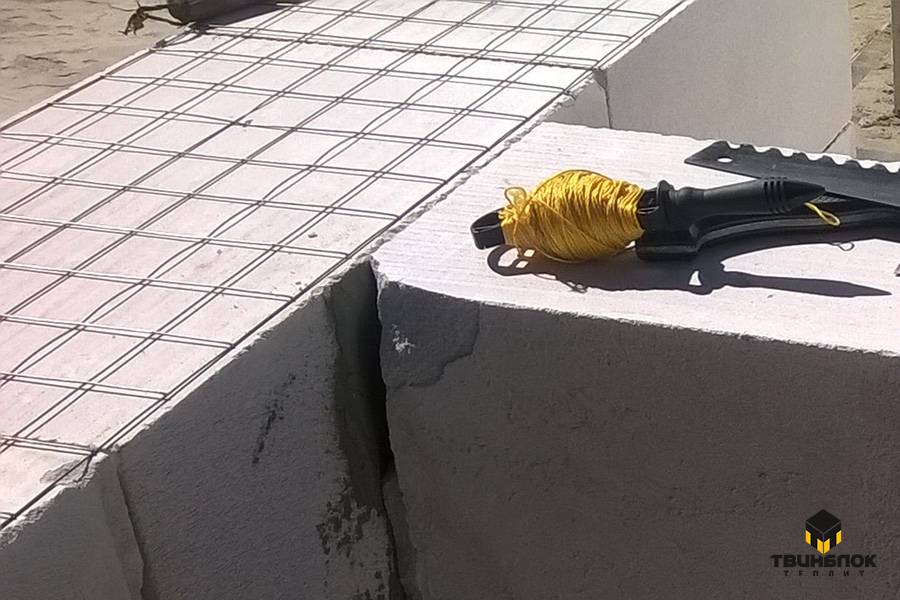

Рис.8 Армирование тонкошовной кладки из газоблока композитными сетками

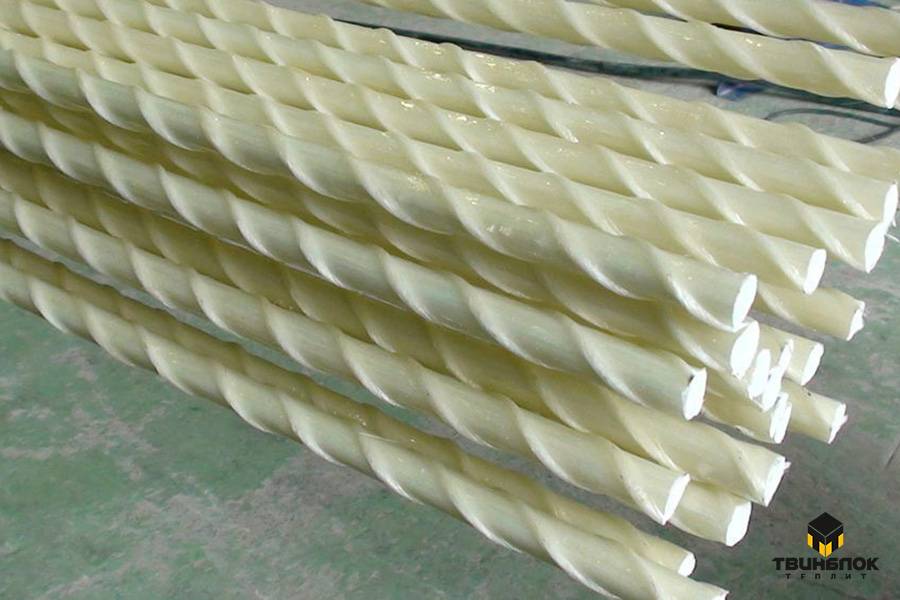

Армирование кладки из газоблока композитной арматурой
У композитной арматуры сравнительно низкий модуль упругости, поэтому она не всегда может обеспечить жесткость изгибаемых элементов. Однако композитную арматуру можно применять в строительстве из газоблока, если соблюсти следующие условия:
- Использовать арматуру только с качественной навивкой, позволяющей стержню закрепиться в шпонке на поверхности кладки;
- Растяжимость композитной арматуры должна быть сопоставима с металлической. В противном случае ее можно применять только на коротких участках кладки.
Что касается самой укладки композитной арматуры, то должна быть соблюдена технология укладки как и при армировании металлической арматурой.
Рис.9 Армирование кладки из газоблока композитной арматурой
Как повысить устойчивость газобетонной конструкции к изгибу?
Для того чтобы обезопасить стены и перегородки от появления трещин, вызываемых просадкой подошвенного грунта или температурными перепадами, в некоторых случаях используется армирование газобетонных блоков. Металлические стержни принимают на себя растягивающие нагрузки и предохраняют газобетонные блоки от трещинообразования. Усиление арматурой не увеличивает его несущую способность, но минимизирует последствия хрупкого разрушения газобетонных элементов.
Примерная схема. Участки армирования для конкретного строения определяются проектировщиком.
Климатический, сейсмический и ветровой район непосредственно влияют на необходимость армирования стен. Еще на этапе проектирования выясняется необходимость усиления стен с помощью арматуры, а также указывается тип применяемого армирования и место его расположения.
Места обязательного армирования газобетонной стены:
- Первый ряд блоков, укладывающийся на фундамент;
- При длине стены превышающей 6 метров, производится дополнительная горизонтальная закладка арматуры в каждом четвертом кладочном ряду для компенсирования ветровой нагрузки;
- Примыкания перекрытий и стропил к стеновым конструкциям. В этом случае выполняется армопояс), где армирующие стержни закладываются в U-образные блоки;
- Проемы в стенах: опорная часть под перемычками, а также нижняя часть оконного проема на всю ширину с добавлением напуска по 0,9 метра в каждую сторону от него;
- В газосиликатные колонны закладывается вертикальная арматура;
- Места потенциального возникновения нагрузки, превышающей нормативную.
У застройщиков часто возникают вопросы и споры, нужно ли армировать стены в каждом четвертом ряду блоков. Необходимость определяет проектировщик, исходя из конструктивных особенностей и протяженности стен будущего строения, сейсмической зоны местности, силы и розы ветров в данной местности, особенностей грунта в зоне застройки и типа фундамента, а также характеристик материала стен. Здесь выясняется, хватит ли прочности у применяемого при строительстве газосиликата выдерживать возникающие нагрузки и не давать микротрещин.
Если вы экономите на проекте, то производите расчеты самостоятельно. Либо армируйте и спите спокойно, так как хуже точно не будет, но несите затраты по покупке арматуры и клея.
Если концы отдельных арматурных стержней не обвязаны в один контур, то их необходимо загнуть под прямым углом и заглубить в штробы для обеспечения надежной анкеровки в стене здания.
Пошаговая инструкция по кладке газобетонных блоков
Независимо от того, какой состав используется для кладки – клей или раствор, а может и клей-пена, технология работ отличается мало.
Пошаговые дейтсвия:
Проверка фундамента. Для начала с помощью нивелира или уровня проверяют отклонения фундамента по горизонтали и вертикали.
- Гидроизоляция. На фундамент укладывают рулонную гидроизоляцию или рубероид. Если используется последний материал, то дополнительно применяют цементный раствор.
- Монтаж первого ряда. Сначала ищут самый верхний угол фундамента с помощью водного уровня. От него натягивают шнур, делают разметку и кладут блоки по углам. Первый ряд обязательно армируют с помощью металлических прутьев, иногда используют стеклопластиковую арматуру.
- Возведение последующих рядов. Через 2-3 часа после кладки первого ряда начинают возводить все стены с применением клеевого состава. Раствор наносят на кладку, устанавливают блоки корректируют его киянкой.
- Армирование. На каждом четвертом ряду делают штробы и прокладывают арматуру.
- Монтаж верхнего армопояса. Перед тем, как уложить плиту перекрытия делают армопояс из u-образных блоков газобетона. Также используют пенополистирол 40 мм для прослойки по наружному краю.
Материалы для армирования
Дом из газобетона: укладка блоков
Пошаговая технология кладки
Раствор для кладки блоков
Дополнительное армирование и перегородки
Если кладка наружных стен из газобетонных блоков жилых домов обычно выполняется с перехлестом, в 2 слоя, то перегородки обычно кладут в 1 слой. По этой причине для перегородок необходимо делать дополнительное армирование арматурой на стыках. Перегородки армируются каждые 2 ряда.
Перемычки под оконные и дверные проемы необходимо укреплять дополнительно. Для перемычек приобретаются особые блоки, с заранее выполненными пазами под арматуру. Можно обойти это ограничение, изготовив опалубку нужной формы. Железобетонные конструкции в опалубках имеют преимущество за счет абсолютно произвольной формы. Но это требует мастерства, поскольку любой перекос или искривление конструкции приводит ее в негодность.
Кладка стен из бетонных блоков – недорогое и комфортное решение для загородного строительства, возведения относительно небольших зданий, ангаров, павильонов в сложных погодных условиях.
Руководство по кладке стен из газобетона — Всё о бетоне
В строительстве большой популярностью пользуются блочные материалы – сделанные из ячеистого бетона кирпичи. Данные кладочные материалы могут быть газобетонными, пенобетонными и иными. Отличия пенобетона от газобетона практически незначительны, но они все же есть.
Благодаря хорошей термоизоляции и простоте при кладке стен, газобетонные блоки имеют высокую популярность использования их в строительстве.
Активное применение ячеистых кирпичей из бетона имеет место не только в строительстве стен частного дома, но и при возведении большого жилого комплекса. Высокая популярность объясняется характеристиками пеноблоков. Во-первых, это способность блоков бетона сохранять тепло. Это становится возможным благодаря наличию в газоблоках воздушных подушек, работающих как термоизоляторы. Помимо всего, кладка стен с использованием кирпичей газобетона отличается простотой.
Несмотря на большой размер блоков, они отличаются маленьким весом.
Технология кладки
Кладка первого ряда газобетонного блока происходит с использованием обычного цементного раствора. Качество исполнения первого ряда сильно влияет на качественность следующих рядов.
Кладка газобетона начинается с возведения первого ряда кирпичей. Он должен получиться очень качественным, именно от него будет зависеть качественность следующих рядов. Кладка блоков бетона первого ряда происходит с использованием обычного цементного раствора. Цементный раствор делают с соблюдением следующих пропорций составляющих компонентов: вода, 1 часть цемента и 3 части песка.
Кладка стен из газобетона не отличается сложностью выполнения технологии. На фундаментной ленте выкладывается цементный раствор слоем примерно в 2 см. В дальнейшем на раствор выкладывают слой материала гидроизоляции (это может быть рубероид, гидроизол, рубемаст и другие). Это делают в том случае, если гидроизоляция не была установлена заранее на фундаменте.
Затем на слой гидроизолирующего материала снова укладывается слой раствора (толщина примерно 2 см) и уже на этот слой раствора начинается кладка стен кирпичей газобетона. Выполнять кладку лучше, начиная с угла, кирпичи выкладываются в обе стороны, формируя замок газоблока.
Таким образом выкладывают первые 2-3 ряда в вертикальном направлении. Далее следует выравнивание по вертикали угла блоков газобетона. При этом не нужно забывать и про горизонтальную ровность ячеистого блока бетона. Получается, что все плоскости кладочных материалов должны лежать в одном горизонтальном направлении.
Контролируется данный процесс при использовании уровня.
После можно переходить к кладке всех остальных рядов газобетона. Используя все те же цементные растворы, о которых было упомянуто выше. Помимо всего, для кладки вместо раствора подходит и специальный клей для газобетона. В практике такой материал довольно тяжело встретить, поэтому именно цементный раствор пользуется большей популярностью и чаще всего используется.
Укладка стен
Процесс кладки ячеистого блока бетона выглядит следующим образом: в качестве основания под кирпич наносится раствор, затем идет кладка самого кирпича, затем снова идет слой раствора. Следующий элемент необходимо промазать раствором с торцевой стороны, которая будет соседствовать с предыдущим блоком. Таким образом, цементный раствор наносится небольшими порциями на блок и после этого он прижимается к стоящему рядом элементу. Стоит заметить, что во время установки ячеистого блока бетона на место его можно двигать руками, еще можно использовать молоточек или ручку кельмы.
Для кладки газобетонных блоков потребуются следующие инструменты и материалы:
- газобетонные блоки;
- строительный раствор;
- мастерок;
- уровень;
- молоток; ведро;
- лопата.
Армирование стен
Армирование кладки газобетона или газосиликатных кирпичей проводят для придания большей гибкости. Для армирования используются пруты, которые кладут в сами блоки, а не в стыковые швы, выполненные из цементного раствора. В блоках необходимо сделать две бороздки, располагая их в 10 мм друг от друга. Главное, чтобы прутья не находились к краю кирпича ближе, чем на 5 см.
Канавки выполняются с применением молотка и стамески. Они должны получиться в глубину и ширину по 2 см. Готовые канавки очищают от пыли и заполняются клеем, применяемым при осуществлении кладки газобетона или газосиликатных блоков. Если же в процессе кладки используется цементный раствор, то пазы заполняются раствором из цемента.
Далее в заполненные пазы вставляются арматурные прутья, полностью погружая их в цемент.
Размеры армирующих изделий для кладки
Различные виды сетки используются для разных видов кладки. К примеру, базальтовая позволяет соединить двухслойную кладку. При этом стены могут быть сделаны из пеноблоков, но они дополнительно облицовываются кирпичом. Перед укладкой материала нужно обязательно подсчитать то количество, которое потребуется, чтобы выполнить армируемый слой качественно.
Нарезать материал требуется, соотнося его размеры с параметрами стен, на которые необходимо уложить сетку. Для ее нарезки используются специальные ножницы по металлу. Далее необходимо определиться с наличием либо отсутствием слоя теплоизоляции.
Армирование кладки из газобетонных блоков следует производить вдвоем. Укладывать стыки материала нужно с нахлестом, равным 3-4 ячейкам. Когда армирующий материал на стене уже зафиксирован, то поверх него кладутся газоблоки. При выполнении работ не следует допускать грубого смещения или деформации материала. В результате несущие способности снижаются.
Армирование газоблока, пенобетона или шлакоблоков должно производиться качественным изделием, изготавливаемым в соответствии со стандартом ГОСТ РФ 23279-85. Он регламентирует только качество сварных сеток, изготовленных из металла. Качество полимеров, содержащих базальтовые и стеклопластиковые волокна, должно соответствовать СТО 29424809.
Чтобы правильно армировать стены из газобетона, следует определиться с выбором размера ячеек изделия. Требования ГОСТ 23279 регламентируют выпуск металлических кладочных изделий следующих размеров:
- 10х10 мм;
- 16х16 мм;
- 25х12,5 мм;
- 25х25 мм;
- 75х25 мм;
- 75х50 мм.
Чтобы изготовить сетки таких размеров, следует использовать проволоку класса Вр-1 и В-1 по ГОСТ 6727
Покупая металлическое изделие для газобетона, важно обратить внимание на вес 1 м² материала. Его различия со справочным весом более 5% не допускаются. Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта
Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта
Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта.
Металлические изделия могут иметь диаметр, находящийся в пределах 3-6 мм. Стеклопластиковые и базальтовые сетки являются идентичными по своим размерам металлическим конструкциям. Востребованный вариант сеток — это изделия, ячейки которых составляют 25х25 мм.
Выводы
Процесс первой установки газобетонных блоков относительно легок, однако лишь в случае полного следования всем нюансам и требованиям
Основные такие требования — это осторожность и аккуратность при выполнении всего перечня необходимых строительных работа
