Как сделать Колпак на дымоход своими руками: Виды и Чертежи +Фото и монтаж в доме своими руками

Дымник флюгер

Разновидность дымника — это флюгер, который представляет собой механизм крепления к дымоходу и основной корпус.

Защищает такой вид элемента от попадания в дымоход дождя, снеговых осадков, способствует усилению тяги воздушных масс, хорошо защищает кровельное покрытие от повреждения искрами.

Верхушка всей структуры флюгера выполнена в виде наклоненного плоского элемента, ее площадь больше сечения самого дымохода.

Пластина перекрывает дымоход, а боковые элементы конструкции образуют промежуток между ее краем снизу и воздуховодом.

Флюгер имеет вращающийся корпус, который установлен на стержне. Стержень крепится на специальной втулке. Втулка имеет соединение с основанием в форме цилиндра, который, в свою очередь, оснащен фланцем.

Принцип действия

Функционирование флюгера заключается во вращении его движущейся верхней части, которая вращается по осевой направляющей вдоль воздушного потока. За счет того, что воздушный поток обволакивает саму верхушку флюгера, происходит ее разворот.

Вследствие этого происходит разрежение воздушного потока между выходом дымохода и самим флюгером. Так происходит усиление тяги воздуха из дымоотвода.

Принцип работы

Флюгер может быть представлен в различном исполнении: в виде орлиных голов или драконов, аиста или сокола. Многообразие форм таких элементов позволяет дополнить архитектурный ансамбль здания соответствующим решением по выбору доборного элемента.

Дымники на кирпичные трубы и кованые колпаки на дымоходы: решение сложных вопросов

При выборе подходящего изделия надо оценивать сложность реализации проекта

В следующем списке перечислены вопросы, на которые следует обратить внимание:

• При установке сложной флюгарки на трубе дымохода может потребоваться смазка маслом, замена подшипников. Для технического обслуживания различных устройств и очистки вентиляционных каналов устанавливают специальные стационарные трапы. Они предотвращают повреждение мягкой кровли.
• Обшивка кирпичных труб металлом обеспечит защиту от влаги. Рис. 23. Эту операцию можно совместить с установкой колпака.
• Кованые изделия облазают значительным весом. При необходимости, устанавливаются специальные закладные в силовой каркас здания для надежной фиксации тяжелой конструкции.
• Только на вентиляционных каналах, где не выходят горячие продукты горения, допустима установка колпаков, сделанных из полимерных материалов.

Как устроен колпак на трубу по выведению дыма и его предназначение

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Предназначение колпака на трубу

1. Колпак называют разными выражениями: флюгарка или Дымник.
2. Колпак нужен, чтобы тяга была лучше.
3. А также, он не дает попадать снегу в трубу дымохода, а также дождю, когда идет косой дождь.
4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Какие колпаки бывают

• Плоские колпаки.
• Полукруглые колпаки.
• Четырех скатные колпаки.
• Колпак с флюгером.
• Колпаки, которые открываются.
• Для четырех скатной крыши.

Функции, которые выполняет флюгарка

1. Тяга увеличивается в три раза.
2. На 30% происходит увеличение КПД для трубы дымохода.
3. Не дает попадать дождю и снегу.
4. Вид крыши становится презентабельнее.
5. Кладка кирпича становится во много раз лучше и крепче.
6. Придает эстетичности трубы для дымохода.
7. Удерживает тепло в доме и создает горение яркого пламени.
8. Каждая флюгарка это искусство.
9. С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
10. Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
11. Дымник не даст верхнему ряду кирпичей разрушаться

Как устроен колпак для трубы дымохода

• Крышка.
• Сетка.
• Стек воды или по- другому названию капельник.
• Угол наклона крыши, должен составлять 45 — 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
• Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
• Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
• Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

1. Не дает стекать воде.
2. Не дает образовываться льду. что способствует долговечности кладки и всей конструкции в целом.
3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
4. Струя воздуха подхватывает дым и поднимает выше.
5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
6. Если дымоход делают профессионалы. то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

Классификация козырьков по форме

• В виде шатра.
• Четырехскатный козырек.
• Двухскатный козырек.
• В виде ровного листа.
• В виде шпиля.
• Сводчатый козырек.
• В виде четырех щипцов.
• Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.

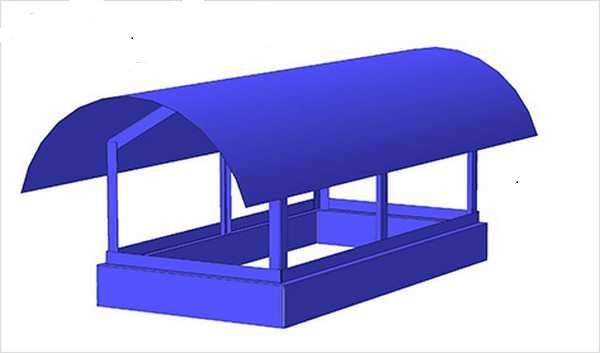

• Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
• При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька

Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно

Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
4. Железо из нержавейки.
5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Как изготовить козырек на дымоход

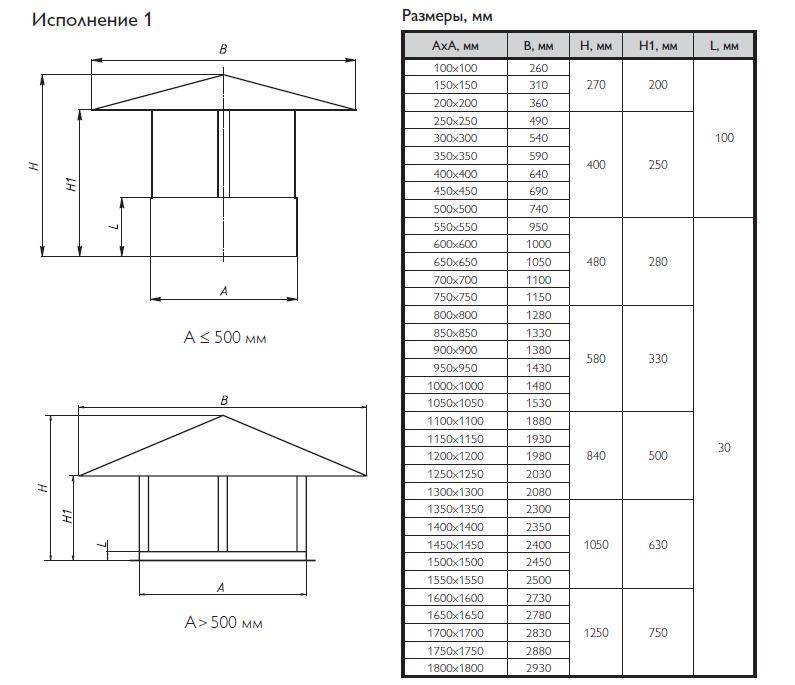

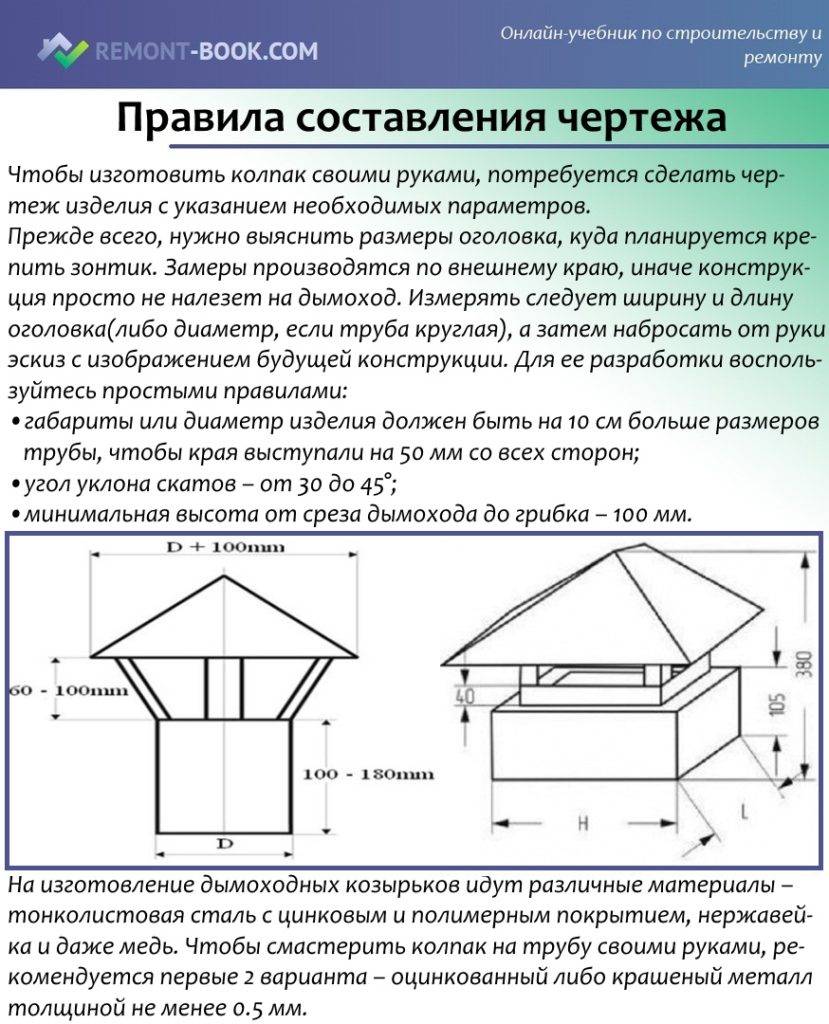

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

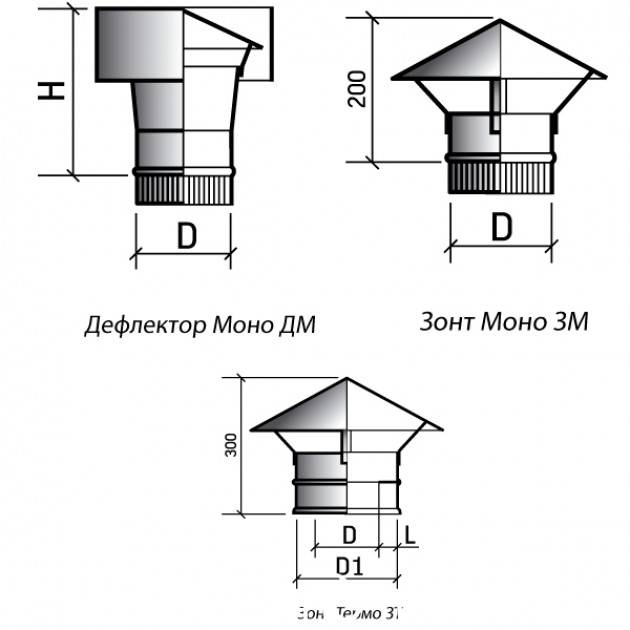

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение
Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

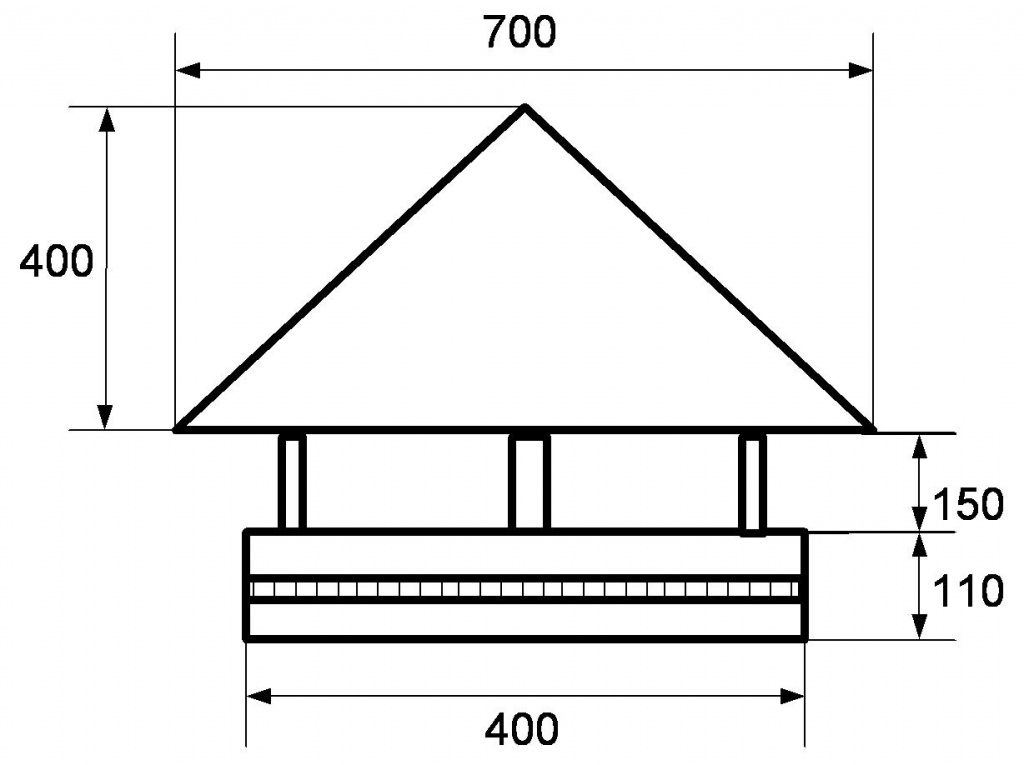

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Watch this video on YouTube

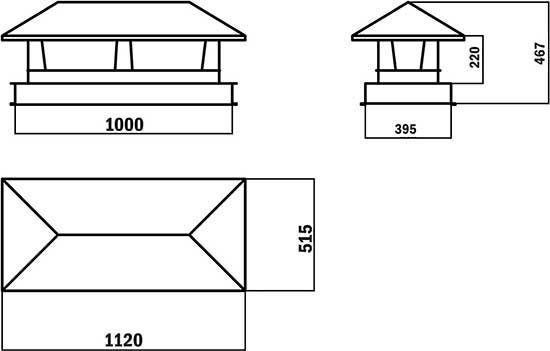

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Watch this video on YouTube

Технология изготовление дефлектора Цаги с чертежом

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

• входной патрубок одевают на трубу;
• внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
• крышка, ее размер должен составлять порядка 90% от диаметра трубы.

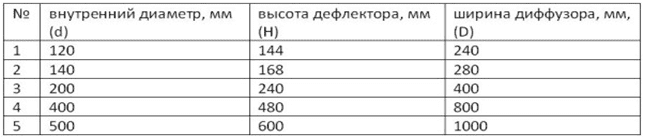

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

Обратите внимание: хотя установка дефлектора или насадки может быть несложная, нужно соблюдать пропорцию, а если ее нарушить, ожидаемый результат тяги будет потерян

Изготавливается чертеж на бумаге под форму и размеры колпака.Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

1. Изготавливается чертеж на бумаге под форму и размеры колпака.
2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

Примите к сведению: устанавливать дымовую шахту правильно на высоте до 2 метров над уровнем крыши. Помните, что работы которые проводятся на высоте требуют особой внимательности и соблюдения правил техники безопасности.

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Технология изготовление дефлектора Цаги с чертежом

Чертеж изготовления дефлектора Цаги. (Для увеличения нажмите) Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

• входной патрубок одевают на трубу;
• внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
• крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

Обратите внимание: хотя установка дефлектора или насадки может быть несложная, нужно соблюдать пропорцию, а если ее нарушить, ожидаемый результат тяги будет потерян

Изготавливается чертеж на бумаге под форму и размеры колпака. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

1. Изготавливается чертеж на бумаге под форму и размеры колпака.
2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

Примите к сведению: устанавливать дымовую шахту правильно на высоте до 2 метров над уровнем крыши. Помните, что работы которые проводятся на высоте требуют особой внимательности и соблюдения правил техники безопасности.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления

После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении

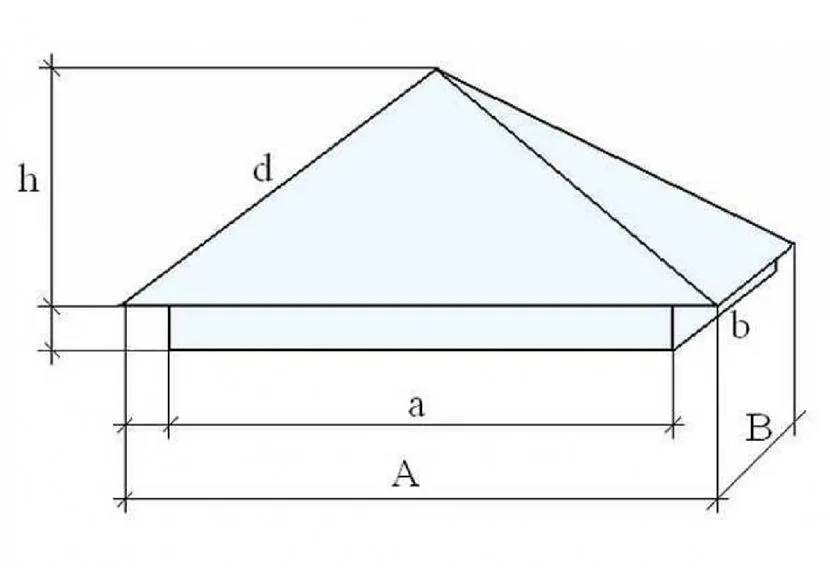

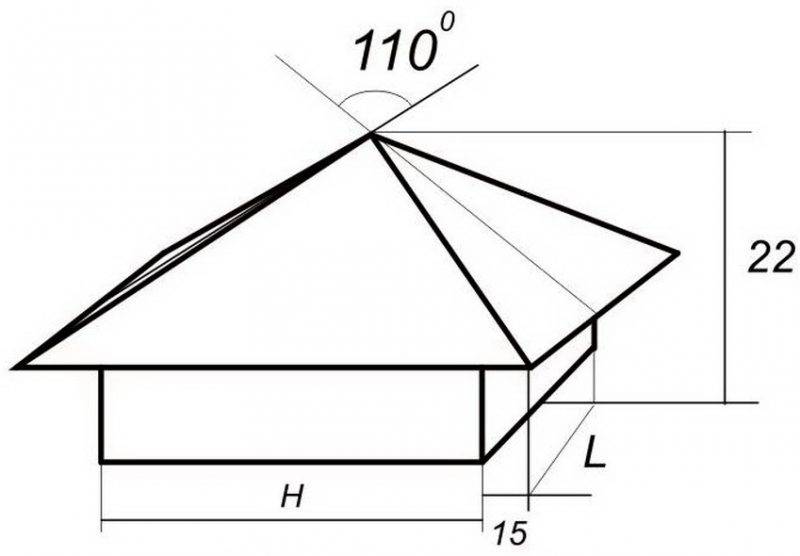

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

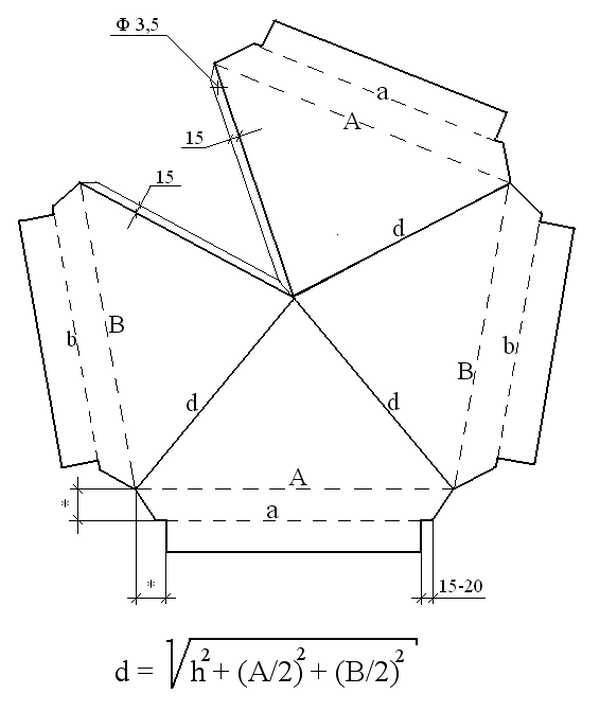

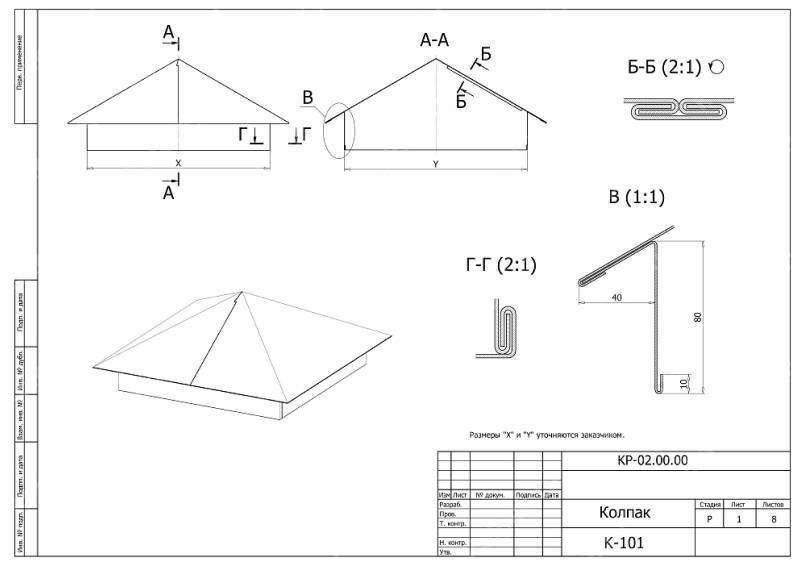

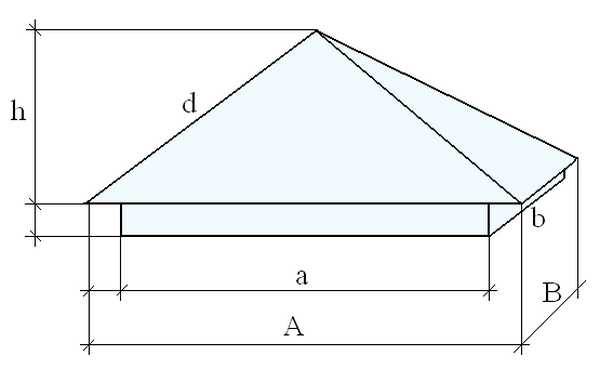

Чертеж колпака на дымоход

Чертеж колпака на дымоход

Порядок действий такой:

• Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
• Погнуть деталь по всем пунктирным линиям на 90 о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
• Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
• Соедините колпак и зафиксируйте заклепкой 3,2мм.
• По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
• По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
• Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
• Соединить колпак с основанием.

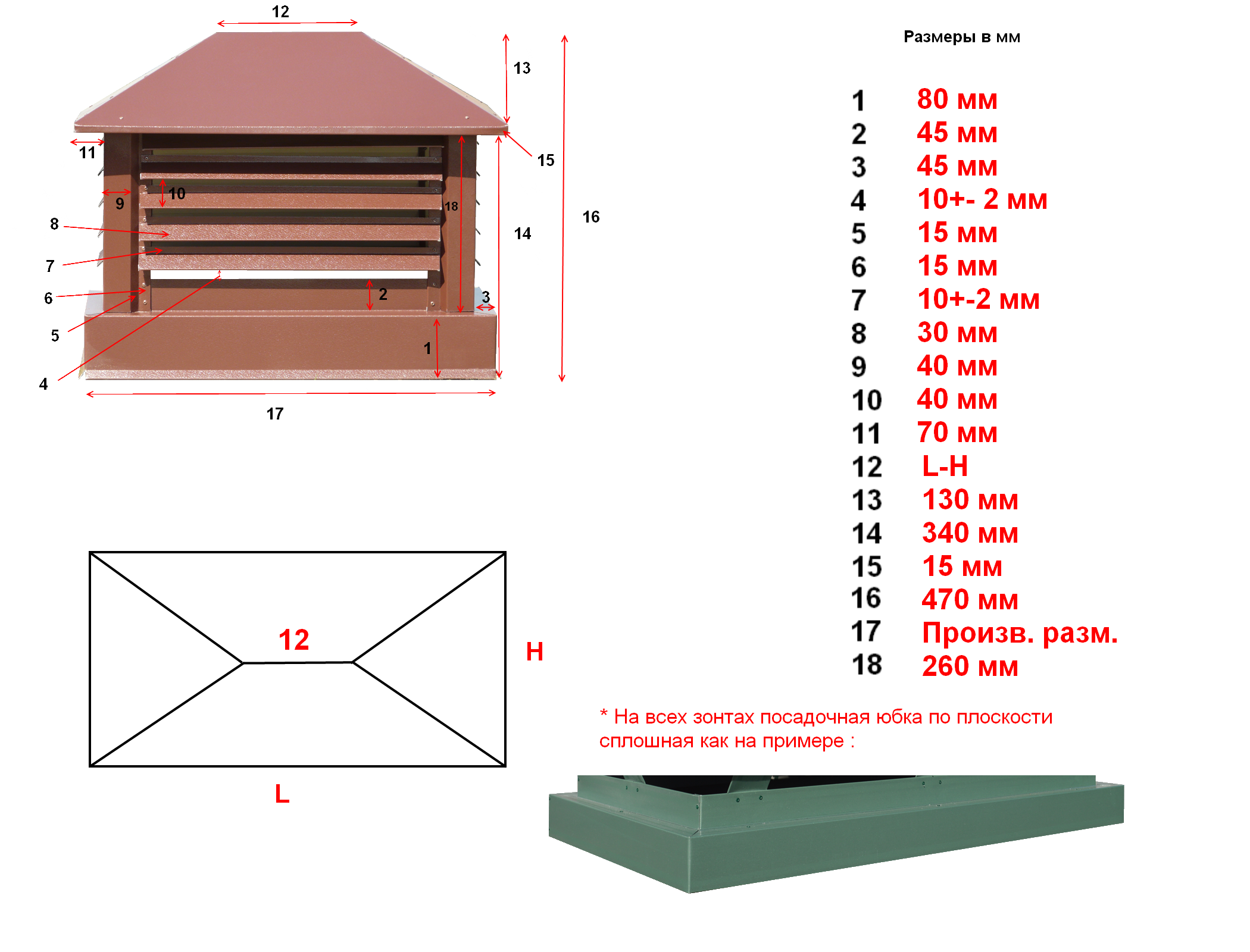

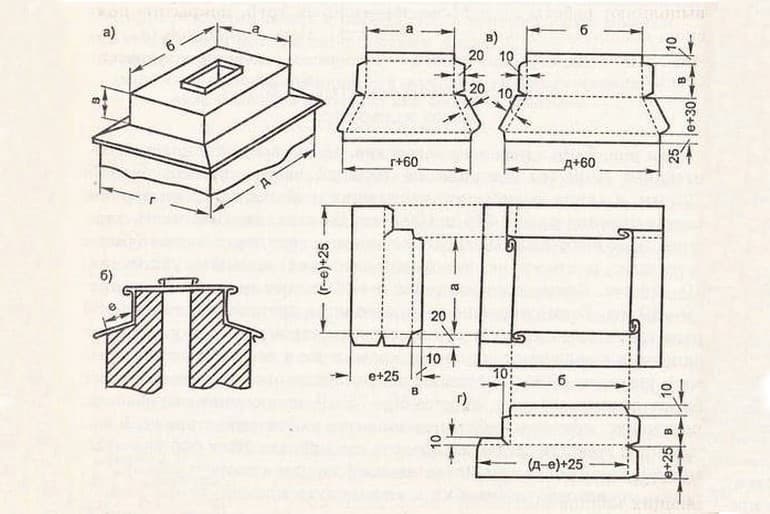

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

Всегда пожалуйста)) А как крепить колпак — зависит от материала трубы. Судя по тому, что развертка есть только на квадратную или прямоугольную — у вас труба кирпичная. Если так — можно флюгарку закрепить на дюбеля, да почаще. И не в шов, а только в кирпич. Если ветра сильные, можно сделать нижнюю часть, которая будет надеваться на трубу, широкой и крепеж бить не в один ряд, а в шахматном порядке: сверху-снизу. Если не угадали с материалом — отпишитесь.

Устройство дымохода и секреты наилучшей тяги

Производители современных модульных металлических дымоходов предлагают универсальные системы для решения любых задач по дымоудалению. Трубы могут быть как одинарными, так и двойными сэндвич.

Между наружной и внутренней оболочками закладывается слой базальтовой ваты. Это позволяет прокладывать их открыто, не боясь возгорания конструкций и возможного ожога. Вид у таких труб вполне эстетичный. При этом нет нужды в кирпичной кладке и фундаменте.

Правила монтажа дымохода: каким должен быть правильный дымоход

Утепленный двойной дымоход может быть установлен как внутри здания, так и вынесен наружу. Вынос утепленного металлического дымохода наружу может упростить противопожарные мероприятия, часто применяется при реконструкции зданий. Металлические утепленные дымовые трубы могут быть и комбинированными: внутренняя часть из нержавеющей кислотостойкой стали 0, мм, а наружная из более тонкой эмалированной.

В рамках одной статьи невозможно отразить всю необходимую информацию. Скажем лишь, что строжайшее соблюдение противопожарных правил — наипервейшее условие при строительстве дымоходов

Основное внимание необходимо уделять узлам прохода труб через перекрытия и крышу. Необходимо также правильно топить печи, камины и твердотопливные котлы, не перегружая их дровами

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6. Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной. Теперь собирается обратный конус. Это производится на фальцах. На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок

Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки. Рекомендуется брать алюминиевые, так как с ними легче работать

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240. D – 140; H – 168 и W – 280. D- 200; H – 240 и W – 400. D – 400; H – 480 и W- 800. D – 500; H – 600 и W – 1000. Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами

Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.
