Что такое конек крыши, для чего нужен, как подобрать правильную форму и выполнить монтаж?

Ограждающие конструкции крыши

Кровля – верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.

Фронтон – торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.

Щипец (вимперг) – верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.

Козырёк – мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.

Свес крыши – наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.

Карниз крыши – это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют – венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит – подшивная карнизная доска.

Кровельные материалы и коньки

Прежде чем сделать крышу, используя покупной, либо самодельный кровельный конёк, нужно разобраться в некоторых важных нюансах монтажа.

Способ обустройства конькового прогона напрямую связан с тем, какой тип кровельного материала будет использоваться. Так что о креплении конька обычно задумываются тогда, когда подбирается материал кровли.

• Асбестоцементные листы (шифер). Если используется этот материал, то потребуется купить фасонные элементы. Они выполнены в виде желобов. Укладываются на деревянные доски или коньковые брусья и крепятся с помощью шиферных гвоздей. Дополнительно нужно использовать резиновые прокладки. Обязательно проводится гидроизоляция кровельных элементов, выполненных из древесины. Перед укладкой конька из шифера (асбестоцемента) на коньковый брус укладывается рубероидная лента. Асбестоцементные коньки бывают и неправильной формы. Со стороны одного торца идёт сужение. Этот отрезок с сужением нужно накрывать следующим листом шифера. Минимальный нахлёст составляет 70 мм. Чтобы закрепить первый элемент, применяют противоветровые скобы.
• При использовании натуральной (глиняной) черепицы конек выполняют из специальных коньковых элементов.
• Рулонные материалы. Конёк кровли на основе рулонного материала выполняется путём наклеивания. Способ монтажа полотна зависит от того, насколько велик уклон ската крыши. Если уклон небольшой, то уложить рулон можно параллельно коньку, делая внушительный нахлёст. Но если угол большой, тогда полотна монтируют параллельно относительно водостока. Укладывая рулонную кровлю, при монтаже конька лучше проводить работу в направлении, перпендикулярном коньку. И тут минимальный нахлёст будет 25 см.
• Оцинкованное железо. При использовании металлических листов коньки часто делают своими руками. Хотя в магазинах продают готовые элементы, длина которых около 2 метров. Если решили сделать конёк своими руками, точно определите параметры своей крыши. Затем потребуется из листа оцинкованной стали вырезать планку и придать форму угла. Лучше брать для этого деревянный молоток, чтобы не нарушить оцинкованную структуру металла.

Опираясь на собственную ситуацию, а также принятые решения, приступают к самому процессу монтажа коньковых элементов.

Установка и крепёж

Коньковый брус перед монтажом обрабатывается пропитками, защищают от отрицательного влияния внешней среды с помощью гидроизоляции стыков, монтажа вентзазоров.

Существует несколько способов соединения стропил на коньке:

• Встык. Конец стропилины срезают под нужный угол так, чтобы её торец плотно прилегал к коньковой балке. С наружной стороны прогон прибивают к стропилу гвоздями. Стропильные ноги с обеих сторон устанавливают в разбежку. В некоторых случаях вместо гвоздей применяют саморезы или шпильки.
• Опирание сверху. Стропильные ноги вверху соединяют торцами или внахлёст, опирая на коньковый прогон. Соединения выполняют с помощью болтов, шпилек, деревянных накладок (прибоин), а также металлических зубчатых пластин.

  Наряду с этим, стропила опирают на прогон запилами крепят к коньку, соединяя между собой гвоздями, саморезами и шпильками. На рисунке изображены эти способы крепления стропил к коньку.

• Примыкание с металлическими уголками. Соединения выполняют встык, с той лишь разницей, что вместо гвоздей стропильные ноги крепят к прогону металлическим перфорированными уголками с помощью саморезов. В этом случае стропильные балки располагаются точно напротив друг друга.

Для защиты конькового бруса снаружи применяются коньковые планки из оцинковки или стройматериала, накрывающего кровлю.

Для упрощения установки деталей внешней защиты конька, вверху скатных поверхностей укладывается более широкая (или сплошная) обрешетка.

Основные особенности установки заключаются в том, что для начала нужно монтировать крайние детали коньковой отделки и натянуть между ними веревку. По этому ориентиру устанавливаются оставшиеся коньковые детали.

Нужно следить за качеством закрытия стыков, чтобы в них не попадали атмосферные осадки, и не задувал ветер.

• Для асбестоцементного шифера подойдут одноименные защитные наружные элементы. Размещаются по 2-м сторонам прогона с нахлестом на верхние части боковых плоскостей скатов и крепятся шиферными гвоздями.
• Стальные планки продаются готовые или вырезаются своими руками из листовой оцинковки. Крепятся саморезами с неопреновыми или резиновыми уплотнителями.
• Для черепицы требуется использование специальных коньковых керамических элементов. Для гибких черепиц или рулонных материалов конек делается из кровельного материала. О строительстве вальмовой крыши из металлочерепицы, читайте здесь.

Для герметизации стыков можно использовать различные составы:

• герметик для наружных работ;
• монтажная пена;
• раствор портландцемента (для шифера);
• средства от изготовителей кровельного материала.

Что такое конёк крыши

Скатная крыша представляет собой несколько плоскостей, в области смыкания которых и образуется конёк. На разных типах кровель конструкция этого элемента может отличаться, но всегда конёк является самой высокой точкой крыши. Область смыкания плоскостей наиболее выражена в двускатных крышах. В ломаных, четырёхскатных и других подобных сооружениях также присутствует конёк.

Конёк присутствует на разных типах кровель

Функции этого элемента заключаются в следующем:

• основное назначение — замыкание верхних кромок плоскостей скатов;
• обеспечение свободной циркуляции воздуха в пространстве под кровлей;
• предотвращение появления конденсата, в результате которого крыши подвергается деформации и гниению;
• эстетическое дополнение скатов кровли для законченного облика здания.

Конёк крыши имеет простую конструкцию, но предотвращает попадание влаги в пространство под кровлей. Благодаря этому продлевается срок службы крыши, а также обеспечивается целостность всех материалов кровельного пирога.

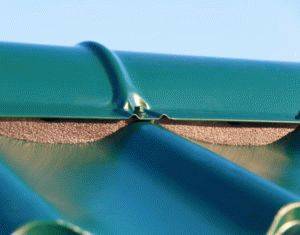

Монтаж уплотнителя под конек кровли из металлочерепицы

Многие люди считают уплотнитель под конек металлочерепицы лишним элементом, на который не нужно тратиться. А все из-за того, что многие полагают, что листы металлочерепицы итак достаточно плотно прилегают друг к другу и не нуждаются в уплотнительном материале.

С одной стороны, это утверждение является верным, поскольку все листы металлочерепицы укладываются так, что их стыки абсолютно не видны. С другой стороны, между листами металлочерепицы и другими частями кровельного покрытия образуются небольшие щели.

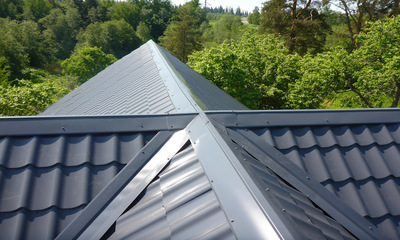

Волна является наиболее популярным профилем металлочерепицы. Прямой профиль характерен для таких элементов кровли, как ендова и конек для металлочерепицы. При использовании прямого профиля образуются достаточно большие зазоры. В таких случаях желательно использовать уплотнительный материал.

Его применяют для сохранения качественной и полноценной конструкции. Уплотнительный материал также препятствует проникновению влаги в подкровельное пространство в дождливую погоду.

Уплотнитель, размещаемый под поверхность металлочерепичного конька предотвращает появление плесени и грибков.

Уплотнительный материал имеет такие качества, которые не позволяют ему собирать на себе плесень и гнить. Он обладает длительным сроком службы и является полностью пожаробезопасным. К преимуществам уплотнительного полотна также относится его экологическая и гигиеническая безопасность.

Разновидности уплотнителей

Как правило, уплотнители для конька металлочерепицы делят на два вида:

Жесткий тип, как правило, применяют в особых случаях, поскольку его особенность состоит в том, что он способен принять форму металлочерепицы. Уплотнители жесткого типа можно укладывать вплотную к листам металлочерепицы, полностью избегая каких-либо зазоров.

Следует отметить, что строители достаточно часто монтируют уплотнитель под конек из металлочерепицы как обратным, так и прямым способом. Здесь все зависит от места монтажа.

Жесткий материал может обеспечивать отличную герметизацию кровли, поскольку для его изготовления используется вспененный полиэтилен под высоким давлением. Однако обычно этого не допускают, поскольку в процессе эксплуатации могут возникнуть определенные проблемы.

Для организации хоть какой-то вентиляции кровли в профилях делают отверстия небольшого размера. Через эти отверстия осуществляется полноценная циркуляция потока воздуха.

Плюсом такого уплотнительного материала является возможность его установки в любом необходимом участке на крыше здания.

Минусом такой вентиляции является то, что через выполненные отверстия может проникнуть ненужная влага в виде атмосферных осадков.

Особенности уплотнителя

Этот материал представляет собой профиль длиной 100 сантиметров. При этом прямоугольное сечение уплотнителя имеет размер 4×5 сантиметров. Данный материал легко принимает необходимую форму, поэтому он способен заполнить любое требуемое пространство на кровле здания.

Работать с уплотнителем не трудно, поскольку он содержит самоклеящуюся основу. Для правильной укладки уплотнителя нужно удалить защитную пленку, а затем аккуратно его придавить к поверхности.

Мягкое уплотнительное полотно изготавливают из вспененного полиуретана. Поэтому он свободно пропускает воздух и в то же время не пропускает снег и дождь. С помощью такого уплотнителя можно обеспечить защиту определенных элементов, находящихся под кровельным покрытием.

К этим элементам относятся:

Уплотнитель для конька металлочерепицы этого типа обеспечивает вентиляцию кровли.

Стоимость уплотнительного материала

Цена уплотнителя может сильно отличаться в различных пунктах продажи. Цена непосредственно зависит от производителя, а также от условий покупки уплотнителя. Стройматериалы приобретаются в небольших количествах, если все необходимые кровельные работы выполняются своими руками.

Однако если строительные работы выполняются строительными компаниями либо специализированными бригадами, то, скорее всего, придется заплатить не только за уплотнительный материал, но и за его монтаж, который будет осуществлять бригада.

При выборе уплотнителя для металлочерепичного конька не следует отталкиваться от наиболее высокой стоимости, поскольку не всегда самый дорогой уплотнитель является наиболее качественным.

Желательно перед приобретением какого-либо материала изучить отзывы покупателей, которые использовали этот материал.

Конечно, уплотнитель является не самым важным элементом кровли, однако он играет значимую роль. Поэтому покупке этого элемента необходимо уделить достаточно внимания, чтобы в будущем не возникли проблемы при его эксплуатации.

Формирование конькового ребра

Коньковое ребро образуется при сопряжении стропильных ног соседних скатов. Оно представляет собой линию, проходящую по верхним точкам сопряжения.

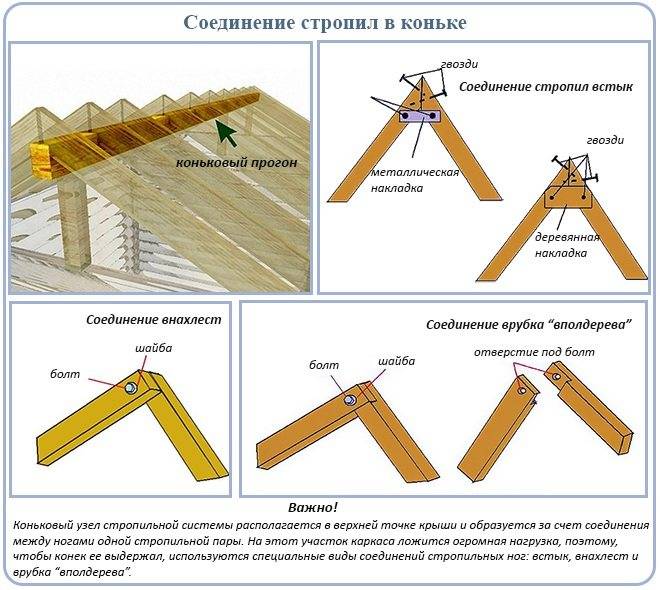

Для соединения стропил в коньке используют несколько способов:

• Встык – когда стропильные ноги в месте соединения срезают под углом, соответствующем углу наклона скатов. При сопряжении место стыка сбивают гвоздями и дополнительно соединяют накладками – деревянными или металлическими.
• Внахлест – верхние части стропил накладывают друг на друга и сшивают гвоздями, болтами или шпильками.
• Врубка «вполдерева» — на краях стопил (в местах сопряжения) выпиливают выемки на половину толщины бруса. Затем эти выемки накладывают друг на друга и соединяют любым сквозным соединением, например, болтом, пропущенным сквозь обе стропильные ноги.

В комплексе с другими креплениями может быть применен метод врубки в коньковый прогон. На стропилах делают вырезы, благодаря которым они «надеваются» на коньковый брус. Между собой стропила в этом случае могут закрепляться внахлест, встык с накладками или «вполдерева».

Коньковый прогон также может использоваться как опора для стропил, без обязательной врубки.

После установки стропил конек формируется в соответствии со структурой кровельного пирога. Для профнастила последовательность слоев, как правило, такая: стропильная система, гидроизоляция, обрешетка, коньковая планка.

Особенности монтажа конька

Коньковый прогон кровли можно изготавливать из стального материала или древесины.

Стальные детали весят естественно очень много, поэтому в индивидуальном домостроительстве применяются нечасто. Конек для вальмовой крыши производится преимущественно из дерева. Брус перед укладкой обязательно пропитывается биоогнезащитными составами, значительно продлевающими срок его эксплуатации.

Также конек защищают от отрицательного влияния внешней среды путем гидроизолирования стыков, монтажа вентзазоров. Защита конькового бруса снаружи обеспечивается при помощи специальных кровельных деталей, продающихся к каждому типу покрытия кровли, либо изготавливается своими руками из других кровельных стройматериалов, либо из стального оцинкованного листа.

Чтобы упростить монтаж деталей внешней защиты кровельного конька, вверху скатных поверхностей нужно уложить более широкую (или сплошную) обрешетку. От верхней линии скатной плоскости до края кровельного покрытия расстояние должно быть до 7 сантиметров. Если этот зазор больше, чем 7 см, извне его защищают коньковыми конструкциями с расширенными боковыми лопастями.

Предотвратить накопление жидкости под кровельным коньком можно путем создания тепло- и гидроизоляции.

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО!

В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

1. В конструкции можно найти прямоугольный треугольник.
2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Виды конька

Хотя коньковая планка является небольшим и простым элементом крыши, они имеет несколько разновидностей в зависимости от формы.

Разновидности конька

Виды конька:

• Треугольные. Это простая конструкция, ее называют угловой. Она выглядит как обычный уголок.
• П-образные. Конек на вершине имеет сгибы, напоминающие букву «П». Он выглядит интереснее, но стоит дороже.
• Полукруглые. Используются для волнового профлиста. Они похожи на желоб с боковыми полочками, предназначенными для монтажа конька.
• Другие декоративные формы.

Длина конькового элемента составляет 2-3 метра

Рассчитывая необходимое количество коньков для кровли важно учесть, что устанавливаются они внахлест. Ширина полки конька составляет от 10 до 30 см, но чаще используются 15- или 20-сантиметровые элементы

Выбор ширины полки зависит от длины ската кровли.

С помощью листогиба можно самостоятельно изготовить конек для крыши из профнастила, однако купить готовые элементы проще и ненамного дороже.

Виды и критерии выбора

На крышах зданий могут устанавливаться такие виды ребер:

• полукруглые, со сглаженной формой, требующие применения дополнительных элементов – торцевых заглушек, которые создают воздушную подушку и обеспечивают вентиляцию;
• прямые, самые простые по конструкции и легко изготавливаемые самостоятельно;
• изогнутые (фигурные), повышающие эффективность вентиляции из-за сложной формы;
• декоративные, обычно узкие и выполняющие больше эстетическую, чем практическую функцию, и не слишком эффективно защищающие от осадков и грязи.

Тип конька не всегда имеет значение и может зависеть от предпочтений владельцев дома – но несколько критериев для выбора всё-таки есть.

Дополнительные материалы

Монтаж шиферной кровли

Перед установкой на место асбестоцементные листы проверяются на предмет повреждений и заводского брака, на соответствие заявленной ширине и длине, после чего выполняется обрезка углов либо продольных полос листов.

Кровля крыши шифером выполняется следующим образом:

• Листы по одному поднимаются на крышу и укрепляются, начиная с правого нижнего края кровельного ската. Ряды листов укладываются один за другим с обеспечением требуемых нахлестов.
• Отверстия под шурупы или гвозди просверливаются электрической либо ручной дрелью по месту крепления. Диаметр сверла подбирается на 2мм больше в сравнении с диаметром крепежного элемента.
• Гвоздь с металлической либо резиновой шайбой, которая обмазывается с обеих сторон составом на натуральной олифе, вставляется в подготовленное отверстие и ударами молотка забивается в брусок. Для крепления применяются гвозди со сборной головкой размером 4 на100 мм, резиновая или металлическая шайба диаметром 18мм.
• Гвоздь забивается до той поры, пока излишек обмазочного состава не выступит из-под шайбы. Аналогичным составом обмазывается и шляпка гвоздя, которая окрашивается под общую цветовую гамму шиферных листов по окончанию высыхания состава.

Процесс монтажа

Высокое качество кровельных работ обеспечивает надежную защиту от влаги и должную циркуляцию воздушных масс. Профессионалы своего дела советуют следующее:

• коньковый брус следует оснастить дополнительным бруском, увеличивающим высоту;
• зазор между скатами гидроизолируют при помощи диффузионной мембраны, рубероида или другого защитного материала.

Порядок работ по монтажу будет следующим. Сначала нужно наклеить вдоль зазора специальную вентиляционную ленту. Делается это на двух скатах. Установка ленты позволяет воздуху беспрепятственно проходить в подкровельное пространство.

Крепление профиля ведут с одного края, устанавливая первый элемент с выносом на пару сантиметров. Фиксация осуществляется при помощи саморезов или иного крепежа в зависимости от вида конька.

В случае необходимости профиль подрезается при помощи ножниц по металлу или другого соответствующего инструмента. Если предусматриваются заглушки, их устанавливают в обязательном порядке.

Совет! Поскольку в продаже имеются профили, предназначенные для разных вариантов угла наклона крыши, важно точно высчитать этот показатель. Всегда можно проконсультироваться с продавцом, чтобы избежать ошибок

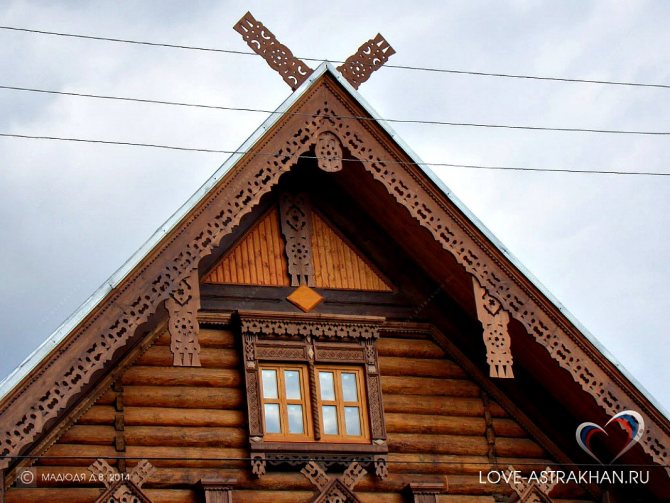

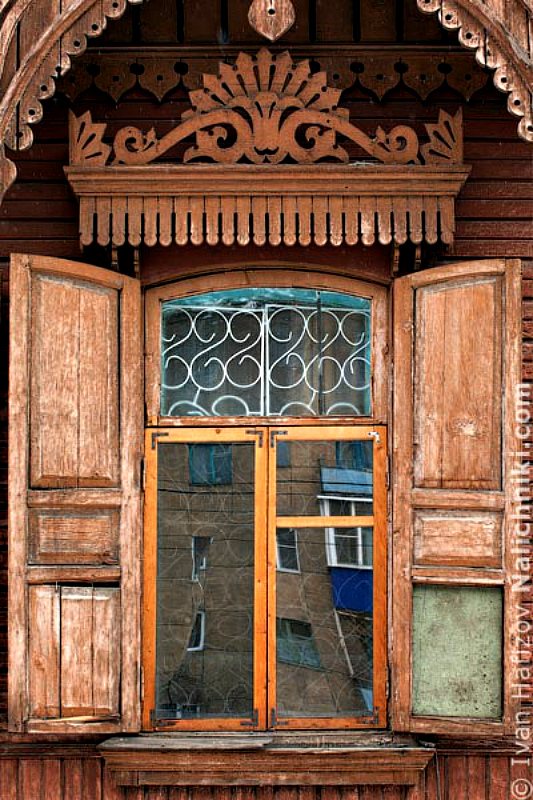

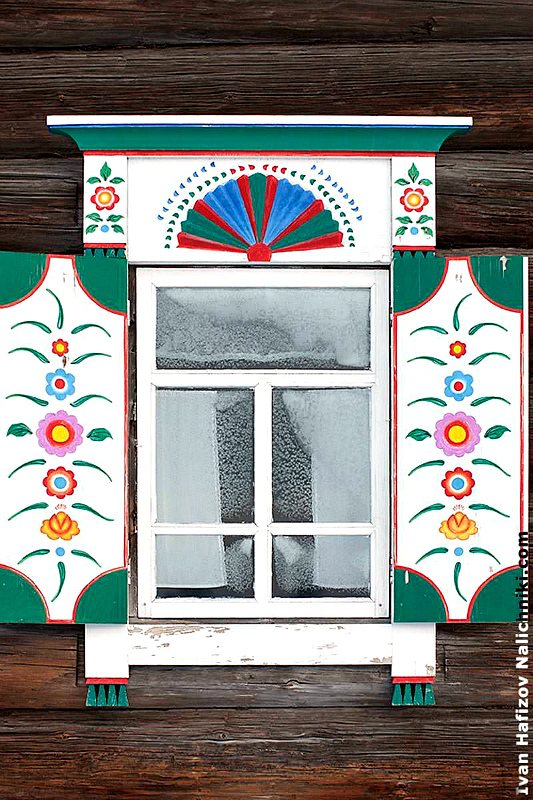

Конек, причелины, наличники, шелом, курицы

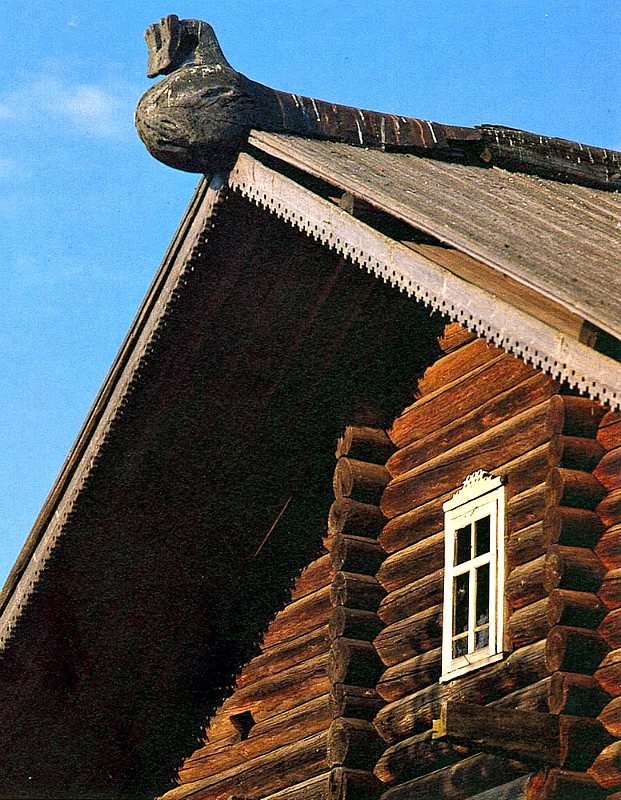

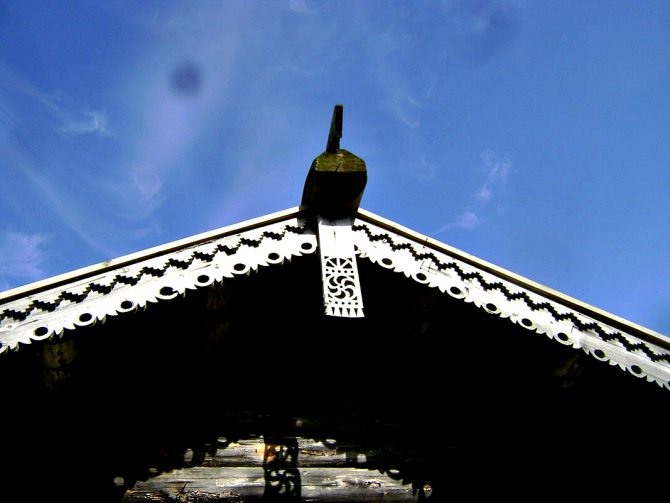

Одним из элементов деревянного дома в традиционном русском зодчестве является так называемый охлупень – бревно, закрывающее верхний стык скатов крыши. Он всегда осмысливался как главенствующая деталь жилища, «голова» дома, и недаром его именовали «князь» («кнес»), «князек».

Этнографы отмечают, что в скульптурном украшении охлупня проявляются наиболее архаичные черты в русском зодчестве. В севернорусских деревнях данный элемент испокон веков был предметом особой гордости хозяев и творческого соревнования. Подобное отношение к верхней части жилища, как и его декорирование фигурами различных животных или мифологических существ (драконы и проч.), в принципе, распространено среди европейских народов

Важно при этом, что украшение кровли дома имеет очевидную региональную и, судя по всему, этническую специфику

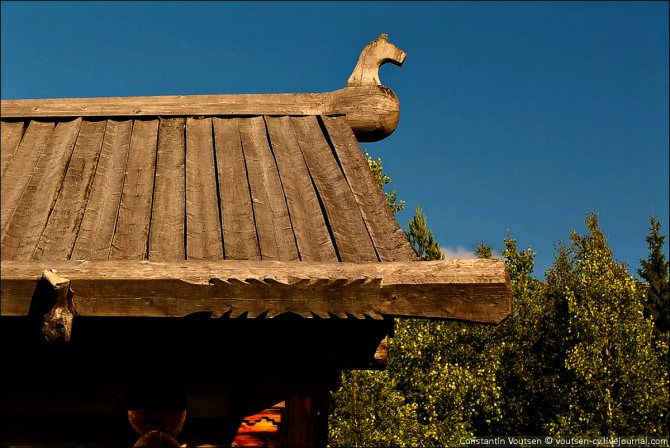

У русских, как правило, охлупень имеет декоративное скульптурное завершение в виде головы коня, и именно поэтому наиболее распространенным названием данной детали является «конек».

Интересно, что на Русском Севере встречаются двуглавые коньки, смотрящие врозь, либо обращенные друг к другу. Помимо охлупня, традиционно украшались изображениями коней и повалы — выступы нескольких верхних бревен сруба. Также резные изображения конских голов могли располагаться на верхних концах причелин.

В общем, для русского деревянного зодчества характерно использование изображений коней в оформлении верхней части дома. По мнению этнографов, данная традиция является одним из свидетельств существования в прошлом обычая размещать на высшей точке жилища конские черепа (недаром одним из древних названий охлупня было «черепное бревно»).

Одна из особенностей русского народного жилища — устойчивость его основных типов, композиций фасадов и конструктивных приемов. Однако декоративные элементы — помочи, причелины, наличники окон, балконы, крыльца и другие детали в значительной степени были подвержены изменению художественных форм. Это приводило к большому разнообразию декоративных приемов и придавало крестьянским домам индивидуальные черты. Декоративные формы не только в каждой области, но и в каждом районе давали большое число вариантов орнаментации, что придавало разнообразие архитектуре. Из поколения в поколение передавались традиции мастеров деревянного дела, совершенствовались и уточнялись приемы художественной обработки дерева. Неповторимые образцы резьбы по дереву дали русский Чевер и Среднее Поволжье. Северная резьба с ее несложным орнаментом из косых и прямых линий, ромбов, розеток, выемок продолжала традиции древнего Новгорода. Крупнейшим центром художественной обработки дерева было Поволжье. Именно здесь развивалась известная «корабельная» резьба, которая поначалу исполнялась на волжских судах, а затем вошла в архитектуру жилища, украсив фасады жилых домов, ворот, столбов, предметы быта. Точно вышивки, распространялись по фасаду затейливые узоры с изображением вьющихся растений, фантастических птиц, русалок, львов, человеческих фигур.

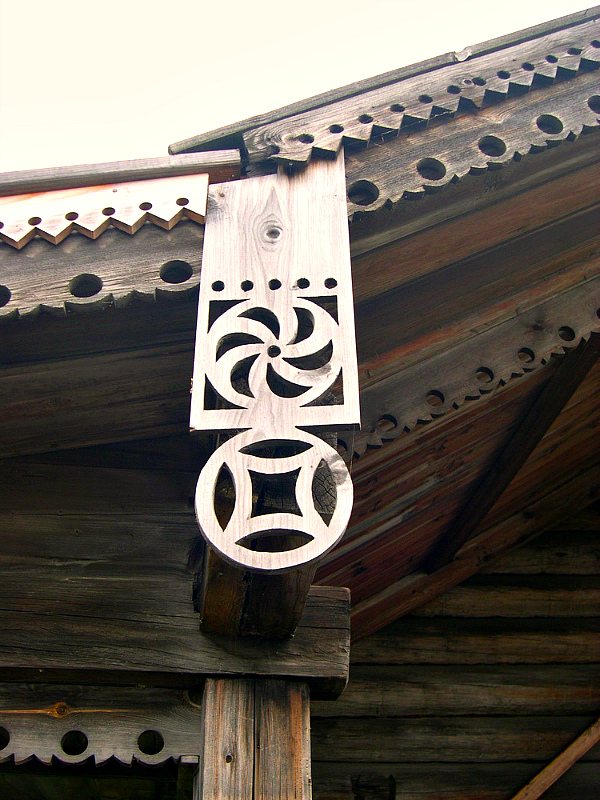

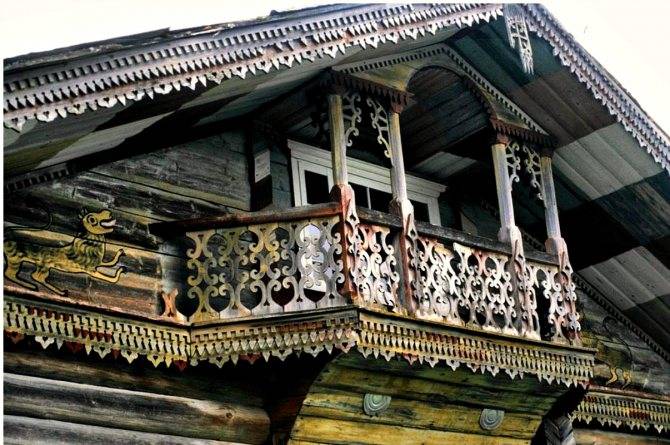

Декоративные украшения располагались в строго отведенных им местах на фасаде дома и подразделялись на определенные виды: а) конструктивно-декоративные — кронштейны (помочи), потоки, шеломы, курицы, бруски-связи; б) декоративные — причелины, полотенца, наличники окон, балконы; в) функционально-декоративные — крыльца, ворота, галереи-гульбища.

Особенности монтажа

Конек крыши (прогон) может быть выполнен из древесины или стали. Так как балка из закаленной стали имеет достаточно большой вес, в частном строительстве преимущественно используется деревянный вариант. Брус перед монтажом следует пропитать огнебиозащитным составом, чтобы продлить срок службы конструктивного элемента.

Конек защищается от негативных воздействий за счет гидроизоляции стыков, устройства вентиляционных зазоров. Внешняя защита конька создается с помощью специальных изделий, либо выполняется самостоятельно с использованием кровельных материалов либо оцинкованного стального листа.

Для монтажа элементов внешней защиты конька, в верхней части скатов следует предусмотреть широкую обрешетку. Расстояние от самой верхней точки ската до края кровельного покрытия должно составлять около 7 см. Если оставлен промежуток большего размера, для его внешней защиты применяются коньковые элементы с широкими лопастями.

Чтобы избежать конденсации влаги и пара под коньком, требуется выполнить тепло- и гидроизоляцию

Важно предусмотреть вентиляционный отсек – в его отсутствие конденсат будет скапливаться даже при надежной герметизации конструкции

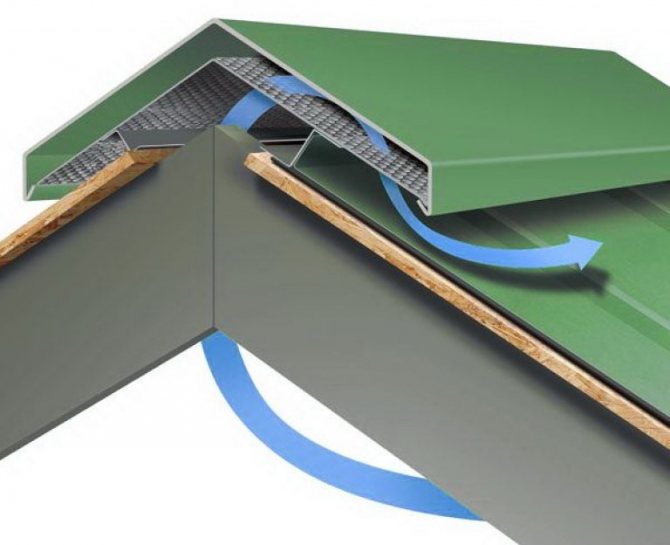

Вентилируемый конек для профнастила

Вентилируемый конек При изготовлении профлиста заготовку покрывают защитным слоем цинка, а затем декоративным полимерным покрытием. Эти материалы предупреждают коррозию. Однако при чересчур высокой влажности приходят в негодность и они. Такая ситуация возникает при плохой вентиляции чердака. В этом случае важный воздух циркулирует медленно и успевает охладиться на поверхности кровли. Образовавшийся конденсат остается на внутренней поверхности разжелобка и внешней поверхности скатов.

Чтобы предупредить такую ситуацию, устанавливают вентилируемый конек на крышу из профнастила. Суть его в создании дополнительного воздушного зазора во внешнем угле.

При монтаже простой двускатной крыши обычный треугольный конек ставят на опорный брус обрешетки. Щели заделывают уплотнительной лентой. В этом случае профлист не стыкуется, а образовавшегося пространства достаточно, чтобы улучшить отвод воздуха.

При пологом угле наклона на этом участке обустраивают перфорированный каркас и на него ставят накладку.

В сложных случаях – вальмовая, четырехскатная шатровая крыша – предпочтение отдается профилированному или круглому коньку, так как он по умолчанию предполагает большее внутреннее пространство.

Советы и рекомендации

Само по себе кровельное покрытие из профлиста, уложенное руками профессионала, выглядит достаточно привлекательно. Испортить красоту крыши довольно легко, например, попытаться сэкономить и согнуть коньковую планку из остатков кровли, да еще в придачу монтаж конька на профнастил сделать на первом попавшемся под руку материале.

Установить кустарно изготовленный профиль еще можно на крыше сарая под профнастилом, но для дома самодельная накладка, даже окрашенная в тон кровельного покрытия, будет выглядеть слишком убого. Лучше купить готовый профиль, тем более что цена на качественный материал невелика, всего 150-200 руб. за метр длины.

Размеры конька крыши

Этот элемент имеет решающее значение для качественной изоляции кровли от осадков и создания вентиляционной системы подкровельного пространства и кровельного пирога. Современная индустрия строительных материалов предусматривает выпуск коньков, специализированных для каждого вида кровельного покрытия.

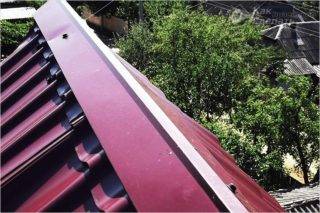

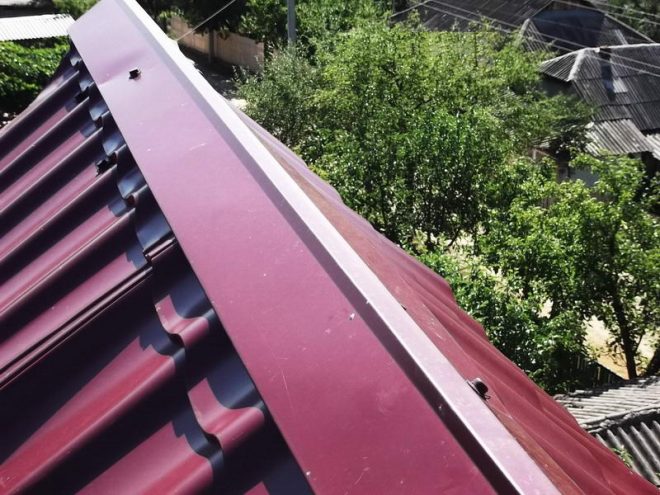

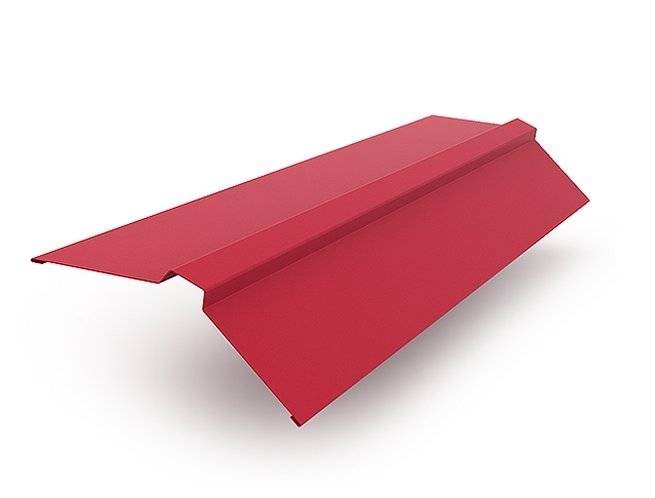

Плоская коньковая планка (треугольная)

Простейшее устройство с одним продольным сгибом. Стандартная длина детали составляет 2 метра, угол сгиба — 90°. Этот размер легко изменить в зависимости от угла схождения скатов. Рекомендуемая величина нахлёста при установке на кровлю — 10–15 сантиметров. Толщина металла составляет 0,7 и более мм.

Плоский конёк практически универсален для многих видов покрытий

Коньковая планка прямоугольная (фигурная П-образная)

Такая форма конька применяется для увеличения размеров вентилируемого пространства. Может применяться для монтажа коньков при большинстве видов финишного покрытия кровель. Ширина прямоугольного выступа может варьироваться в пределах 20–40 миллиметров. Изготавливается путём последовательного выполнения четырёх сгибов. Длина стандартная — 2 метра, величина нахлёста — 10–15 сантиметров.

Прямоугольная форма конька обеспечивает лучшую вентиляцию в пространстве под ним

Коньковая планка круглая

Планка такой формы чаще всего используется с кровлей из металлочерепицы. Стандартная длина 2 метра. Изготавливается способом штамповки из листового металла толщиной 0,45–1,0 мм. Для придания дополнительной жёсткости на детали делают поперечные рёбра жёсткости. Нахлёст определяется расположением крайних рёбер, поскольку при стыковке они совмещаются. Для круглых коньковых планок используются торцевые заглушки.

Круглая коньковая планка чаще всего используется с кровлей из металлочерепицы

Все виды и размеры коньковых планок комплектуются уплотнителями в зависимости от конструкции кровельного покрова.

Особенности конькового соединения

Металлический конек из оцинкованной стали

Выполняют общие правила, когда монтируют конек кровли, несмотря на разновидности защитного покрытия дома. Пароизоляцию и гидроизоляцию в составе конструкции делают с разрывами для выхода испарений и конденсата из подкровельной области. Промежутки в мембранах не делают, если вентиляцию обеспечивают с помощью автоматического аэратора или окон-отдушин.

Требования при монтаже стропил и коньковых звеньев:

• обрешетку на стропилах монтируют с зазором вверху, чтобы промежуток между скатными плоскостями составлял не меньше 50 мм;
• к верху стропил бруски обрешетки ставят реже или меняют их досками;
• область конькового стыка изолируют от влаги защитной пленкой вдоль ребра, ширина полосы составляет не меньше 250 мм.

Нюансы технологии зависят от разновидности применяемого материала покрытия строения. Для защиты гребневого соединения используют заводские изделия и элементы собственного изготовления.

Монтаж коньковой черепицы

Крайний коньковый зажим устанавливают при помощи 2 саморезов посередине конькового бруска с выносом за торцевой элемент до наружного края боковой черепицы. Крайнюю коньковую черепицу устанавливают в зажим широким краем и фиксируют саморезами сквозь следующий зажим. При этом зазор между краем черепицы и зажимом должен составлять 5 мм.

Рисунок 12 – Крепление конькового зажима на Фигаролл

В коньковом зажиме имеется отверстие со свободным ходом примерно 1 см. это позволяет регулировать шаг установки коньковых черепиц и добиваться покрытия всей длины конька без подрезки крайних элементов.

Виды коньков для крыши

В зависимости от типа кровли и способа ее монтажа применяются различные виды коньков. Производители выпускают следующие конструкции коньков:

• Полукруглый. Не имеет четко выраженного ребра, образуя небольшую воздушную подушку во внутренней части купола, способствующую вентиляции подкровельного пространства. Торцы полукруглых коньков закрываются специальными заглушками, придающими добору законченный вид и исключающими попадание воды в торцевой срез конька.
• Прямой. Самый простой вид конька, не требующий торцевой заглушки и пригодный для установки на разные конструкции крыши.
• Узкий. Играет роль декоративного элемента при оформлении крыш беседок, шатровых крыш, покрытия шпилей и т.п.
• Изогнутый (фигурный). Более сложный профиль усиливает вентиляционные возможности и позволяет более свободно подгонять добор к кровле.

Соединение прямых коньков осуществляется при помощи У- и Т-образных элементов, обеспечивающих герметичный и прочный переход профиля. Все существующие типы конькового профиля выполняют сходные задачи, разница между ними заключается в некоторых отличиях процесса монтажа, обусловленных разницей в конструкции.

Разнообразие форм

Утепление крыши
