Короб из гипсокартона: виды и назначение, материал и инструменты, изготовление

Технология установки гипсокартонного короба

Плюсы и минусы потолочных коробов из гипсокартона

На сегодняшний день популярность коробчатых конструкций настолько велика, что подавляющее большинство типовых проектов используют в качестве элемента декоративной отделки короб по периметру потолка из гипсокартона в самых разных формах и видах.

Причин для столь высокой популярности существует всего две:

  • Конструкция идеально подходит для организации эффективного освещения на гипсокартонном потолке;
  • Обычный короб относительно прост и понятен в изготовлении. Несложно монтируется проводка и установливаются светильники.

Важно! Иногда противники коробчатых конструкций называют короб стереотипом и единственным декоративным элементом из гипсокартона, который умеют делать качественно практически все мастера и отделочники. На самом деле это не совсем так

Короб, как элемент дизайна, появился еще до широкого распространения гипсокартона. На сегодня это классика стиля и современного городского дизайна квартиры. С другой стороны, мастера-отделочники постоянно ищут и предлагают все более новые и интересные варианты оформления потолка, в том числе и с использованием короба

На самом деле это не совсем так. Короб, как элемент дизайна, появился еще до широкого распространения гипсокартона. На сегодня это классика стиля и современного городского дизайна квартиры. С другой стороны, мастера-отделочники постоянно ищут и предлагают все более новые и интересные варианты оформления потолка, в том числе и с использованием короба.

Короб, как элемент дизайна, первоначально появился, как способ и средство спрятать коммуникации, вентиляционные каналы, всё то, что раздражает и влияет на общий вид интерьера квартиры. Постепенно коробчатые конструкции стали выполнять функции потолочного плинтуса, а с появлением современных точечных светильников превратились в полноценный элемент декора.

Если вспомнить о недостатках коробчатого периметра на потолке, то к наиболее важным причисляют следующие:

Короб потенциально находится в неудачном месте

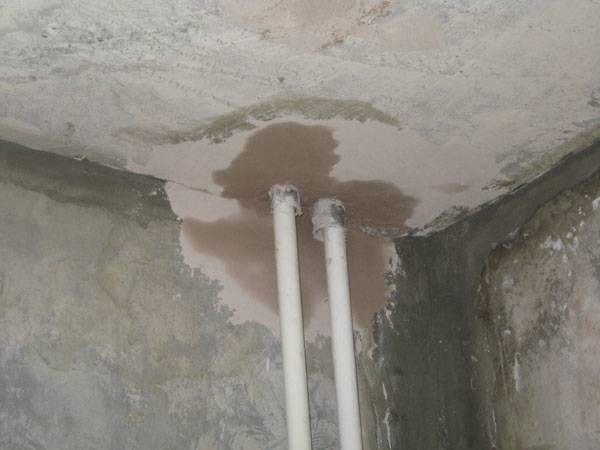

При появлении малейшей протечки воды между плитами перекрытия большая часть влаги попадает именно на этот элемент отделки; При неправильной сборке короба конструкция может шуметь, издавать звуки, резонировать, поэтому очень важно, чтобы каркас и отделка были выполнены правильно; Конструкция не подходит в качестве декоративного элемента для маленьких комнат и малогабаритных квартир, особенно неудобно использовать потолочный короб.. Современные квартиры очень часто по завершению стройки получают в наследство кривые стены и потолки. Использование импровизированного потолочного плинтуса в виде короба позволяет эффективно замаскировать кривые углы, и тем самым сэкономить массу средств на штукатурке или настенной облицовке

Использование импровизированного потолочного плинтуса в виде короба позволяет эффективно замаскировать кривые углы, и тем самым сэкономить массу средств на штукатурке или настенной облицовке

Современные квартиры очень часто по завершению стройки получают в наследство кривые стены и потолки. Использование импровизированного потолочного плинтуса в виде короба позволяет эффективно замаскировать кривые углы, и тем самым сэкономить массу средств на штукатурке или настенной облицовке.

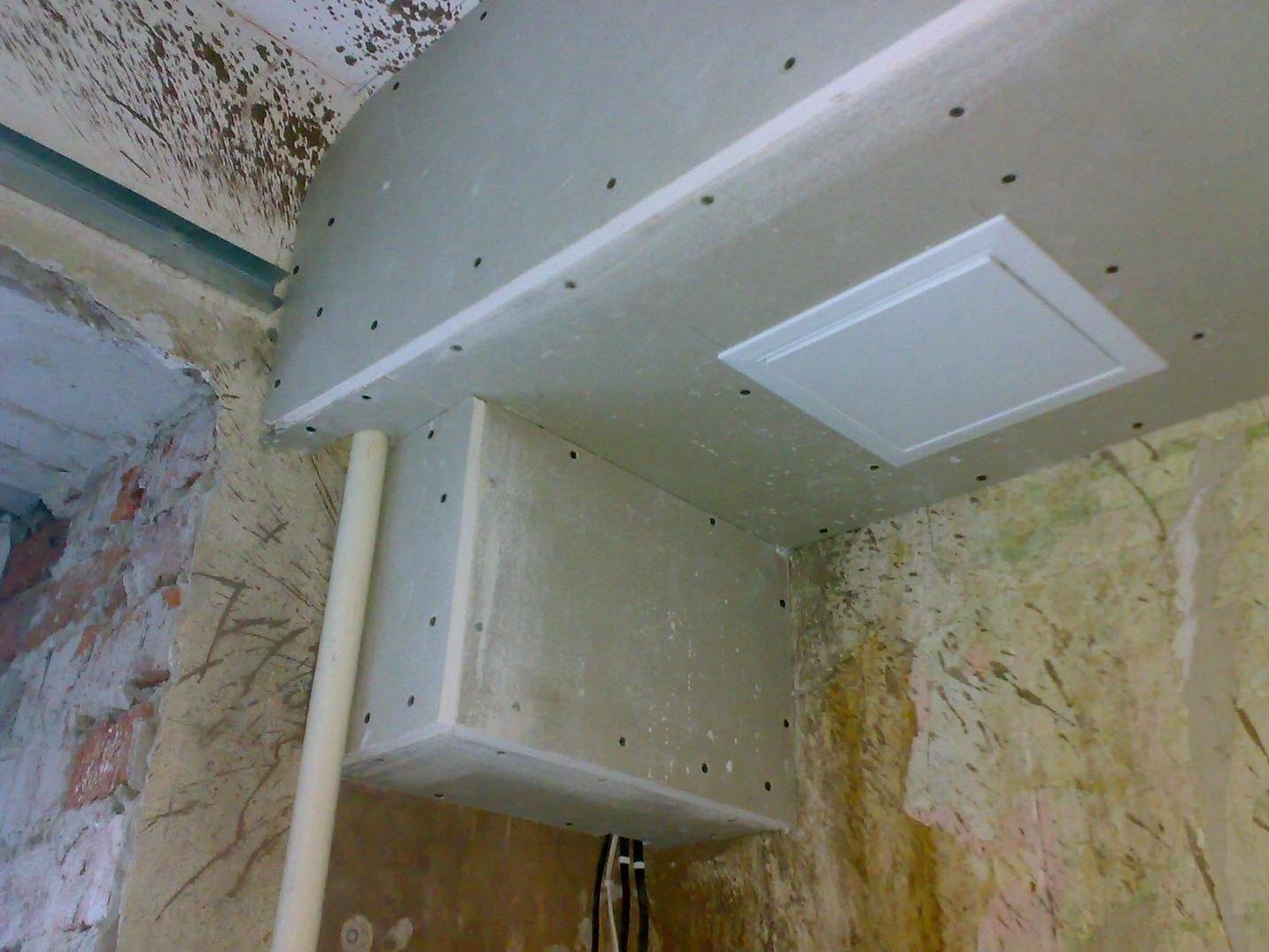

Ревизионные люки в коробе

Чтобы получать легкий доступ к инженерным коммуникациям, необходимо на этапе монтажа короба предусмотреть установку санитарных люков. Их виды:

Невидимки (под покраску, шпатлевку, оклейку, плитку). Окрашиваются в тот же цвет и облицовываются той же плиткой, что и основная поверхность

В результате таких комбинаций они незаметны на стене, не привлекают к себе внимание, выбиваясь из общего интерьера; Классические. Подбираются по цвету к основной отделке или имеют другое внешнее исполнение. Видны на поверхности; По материалу: металлические, пластиковые; По типу открывания дверцы: распашные и раздвижные; По расположению: напольные, настенные, потолочные;

Видны на поверхности; По материалу: металлические, пластиковые; По типу открывания дверцы: распашные и раздвижные; По расположению: напольные, настенные, потолочные;

Люки производятся со съемной дверцей и без. Открываются путем нажатия, с помощью вакуумной присоски или ключами.

Какой люк удобнее?

Люки-невидимки под плитку дорогие. Их цена начинается от 2000 рублей. Они выполнены из металла и довольно массивны. Но зато их совсем не видно в стене. Дверца люков облицовывается, так, чтобы плитка частично выпирала по краям. Открываются они путем нажатия в центре или по бокам, либо с помощью присоски. В помещениях, где отделка оснований произведена с применением краски, штукатурки, обоев, используют люки под покраску. Они выполнены из металла, их цена чуть ниже. Самим бюджетными являются модели, выполненные из пластика.

Если говорить о способе открывания, то удобнее люки нажимные. Они требуют приложения минимума усилий. Если места очень мало и распашные дверцы не открываются до конца, разумнее установить люки с раздвижными, как у шкафа-купе дверцами..

Ревизионные люки отличаются размерами. В процессе монтажа короба нужно заранее определиться с их габаритами и расположить максимально удобно. Изделия под покраску и плитку, чаще всего, имеют большие размеры и совсем не видны. Это очень удобно, поскольку пропадает необходимость ужиматься и пытаться добраться до коммуникаций во время ремонта или регулировки.

Как выполнить короб из гипсокартона в туалете читайте в следующей статье.

Назначение короба и правила установки

Преимущества отделки

Можно встроить подсветку

  • Гипсокартон — безопасный и экологически чистый материал, его использование безопасно для здоровья.
  • Конструкция позволяет создавать любые геометрические формы и служит важным элементом декора потолка.
  • Возможность встроить дополнительную подсветку.
  • Простота обработки и монтажа.
  • Высокая степень пожарной безопасности.

Достоинства многоуровневых потолков из гиспокартона

Вопрос выбора отделки потолка всегда возникает при проведении ремонта. Очень популярным решением стало обустройство гипсокартонного короба. Используя ГКЛ получится воплотить самые необычные проекты дизайнеров – полотна из гипса удобны в обработке и просты в монтаже. Короб на потолке выполняет не только эстетичную, а и практичную функцию.

Возведение короба из гипсокартона имеет ряд существенных плюсов:

  • возможность размещения на потолке большого количества осветительных приборов основного и второстепенного назначения;
  • с помощью короба получится скрыть неровности и дефекты на потолке;
  • внутри гипсокартонной конструкции удастся скрыть каналы вентиляции, трубы и другие коммуникации;
  • создание оригинального «рельефа» всевозможной формы и размера;
  • использование короба для визуального разделения помещения на функциональные зоны.

Сам по себе гипсокартон экологически чистый материал, гибкий и податливый на изгиб. Поверхность ГКЛ можно обрабатывать штукатуркой, шпатлевкой, облицевать плиткой или оклеить обоями.

Это интересно: Устройство подвесных потолков, как определить минимальную высоту конструкции, на сколько опускается основная поверхность, подробное фото и видео: рассказываем все нюансы

Процесс подготовки к изготовлению короба из гипсокартона

Первым делом нужно прогрунтовать и выполнить покраску труб, которые в дальнейшем будут помещены в наш короб. Эти операции выполняются для защиты труб от возникновения коррозийных процессов, а также продлевают срок службы отопительной системы вашего дома или квартиры. Каждая из этих задач не требует специальных знаний или опыта, поэтому выполнить их можно без особого труда.

Далее нужно заняться устранением отверстий в потолке, которые портят вид. Эти отверстия расположены рядом с трубами, уходящими на верхние этажи. Иногда эти отверстия вызывают ужас у мастера, так как они могут быть довольно большими и создается впечатление, что строители просто не брались за работу на данном участке. Избавиться от этих отверстий можно используя монтажную пену и специальную штукатурную смесь. Последним этапом подготовительного цикла является ожидание того момента, когда все растворы высохнут.

Шпатлевка, оклеивание потолка и короба из гипсокартона обоями

Сборка каркаса для гипсокартонного короба

Толщина качественного профиля 0,5-0,6 мм, материал сталь

Главное, при выборе материала — обратить внимание на толщину стенок, а также на качество цинкового покрытия. Если при осмотре обнаружены малейшие следы ржавчины, от такого товара лучше сразу отказаться

Лучше всего приобретать профили под будущий каркас для короба из гипсокартона от известных производителей (лидеры Knauf, Giproc и прочие). Вторым по значимости материалом для сборки оснований под ГКЛ является крепеж. Схема внутреннего устройства короба для труб Короб — это универсальное сооружение, которое можно использовать для скрытия инженерных линий, бытовых счетчиков, шкафов, второго яруса гипсокартона на потолке и прочих элементов интерьера. Такую конструкцию легко замаскировать окружающей отделкой, сделав практически невидимой. Оформление и дизайн короба из гипсокартона для коммуникаций При подсчете необходимого количества крепежей стоит отталкиваться от таких данных. Дюбели — гвозди вбиваются в направляющие профили с шагом 350-400 мм, то есть на одну несущую рейку длиной 3-4 метра их необходимо от 8 до 12 штук. Расход клопов на одно соединение 2-3 штуки. Чертеж с размерами клопов для профиляПараметры будущего короба для гипсокартона зависят от габаритов предмета (для труб меньше, приборов больше). Причем разметку и сборку каркаса лучше всего осуществлять после установки/прокладки линий коммуникаций или бытовых приборов.

  1. В первую очередь отбиваются длинные линии, соединения будущего короба с несущими стенами или потолком. Для удобства в работе лучше использовать шнур, который натягивают на вбитых гвоздях. Такой способ довольно простой и в случае ошибок можно легко переместить отметки.
  2. Делая разметку линии, сверяются со строительным уровнем во избежание перекосов.
  3. Под направляющие граней также делается отбивка, для чего лучше использовать столярный уголок.

Короб из гипсокартона: необходимые материалы и инструменты

Как закрыть ГКЛ батарею?

Как обшить потолок гипсокартоном?

Что понадобится для монтажа

Собрать короб из ГКЛ не слишком затратный процесс, все материалы доступны, а некоторые инструменты есть дома.

  • Гипсокартон. Сегодня существует несколько видов этого материала: стеновой, влагостойкий, огнестойкий. Листы продаются разной толщины и размера. Какой выбрать для монтажа короба, будет зависеть от условий, где будет находиться конструкция. Для кухни или санузла лучше всего приобрести влагостойкий гипсокартон, в жилых помещениях можно использовать обычный стеновой, а огнестойкий используется при сборке элементов стен возле каминов и печей.
  • Металлический профиль. Это вторая по значимости деталь при сборке. Из профиля собирают весь каркас, на котором будут закреплять листы стенового материала. Вариантов очень много, но для монтажа короба из гипсокартона понадобится CD- и UD-профили.

CD-профиль выполняет функцию каркаса для крепления листов гипсокартона, имеет загнутые края и ребра жесткости. Из него создаются прочные конструкции подвесных потолков и разного рода коробов.

UD-профиль используется как направляющая рейка для стоек каркаса. Крепится по периметру помещения. Для прочности монтируется к поверхности пола или стены.

При выборе профилей обязательно нужно обратить внимание на качество металла и его оцинкованного покрытия

  • Подвесы. Это металлические полосы с перфорацией для крепления длинных направляющих каркаса. Их можно изготовить и самостоятельно, но приобретенные в магазине стоят недорого и более удобны в использовании. Применяются, если нужно вынести направляющие на расстояние от поверхности.
  • Крепеж. Это дюбель-гвозди для крепления UD-профиля и подвесов к поверхности стен и потолка. Выглядят как шуруп, но с острым носком без нарезов. Также нужны так называемые «блошки», это маленькие саморезы, которые служат для соединения металлических деталей каркаса между собой. И конечно, стоит приобрести крепеж для листов гипсокартона. Продаются в виде черных саморезов с нарезом буравчика, длиной от 25 миллиметров.
  • Инструменты: перфоратор (ударная дрель), шуруповерт, строительный уровень, ножницы по металлу, канцелярский нож с запасом лезвий (для резки гипсокартона), шнур, рулетка.
  • Для окончательной отделки понадобятся шпаклевка, лента-серпянка и шпатели.

Это основной перечень, в работе некоторые инструменты можно заменить подручными. Например, шуруповерт заменит дрель на низких оборотах (хоть и не так удобна), или ножницы по металлу заменит пила. Но наличие именно специально предназначенных инструментов значительно ускоряет изготовление короба из гипсокартона.

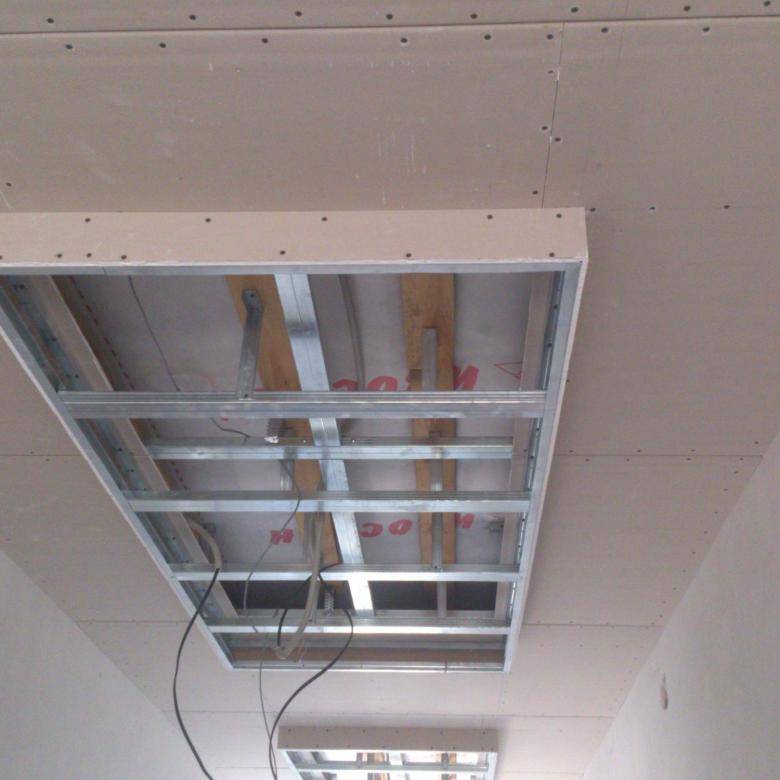

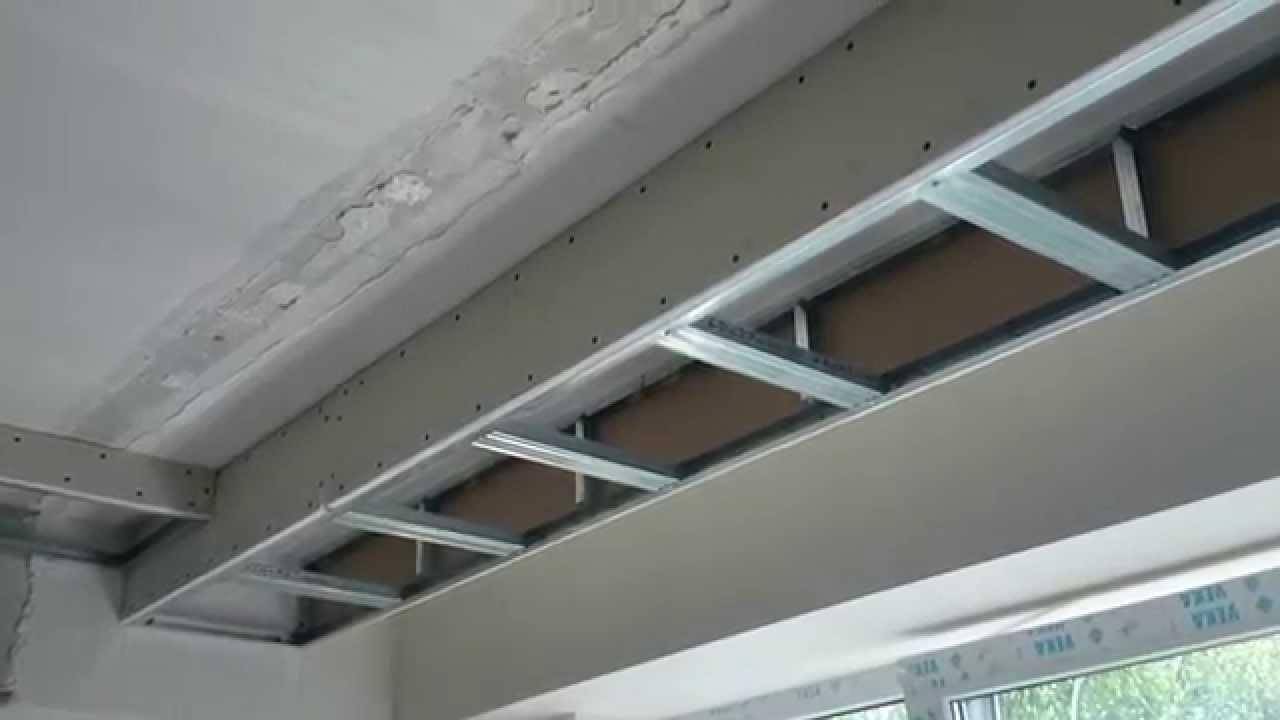

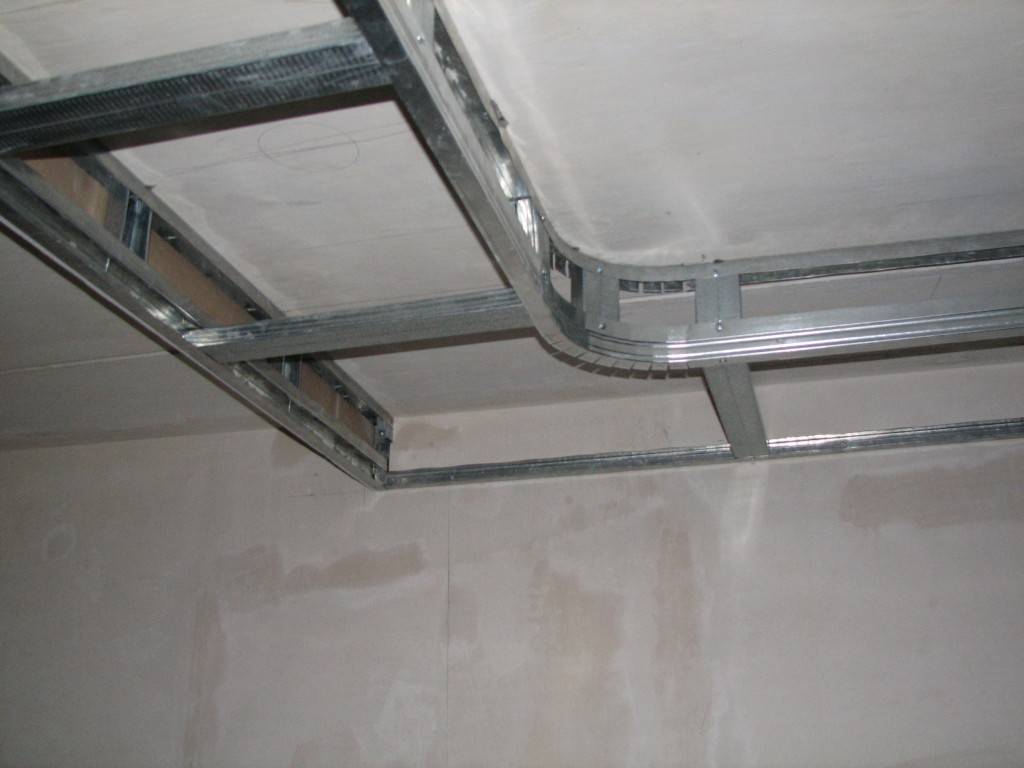

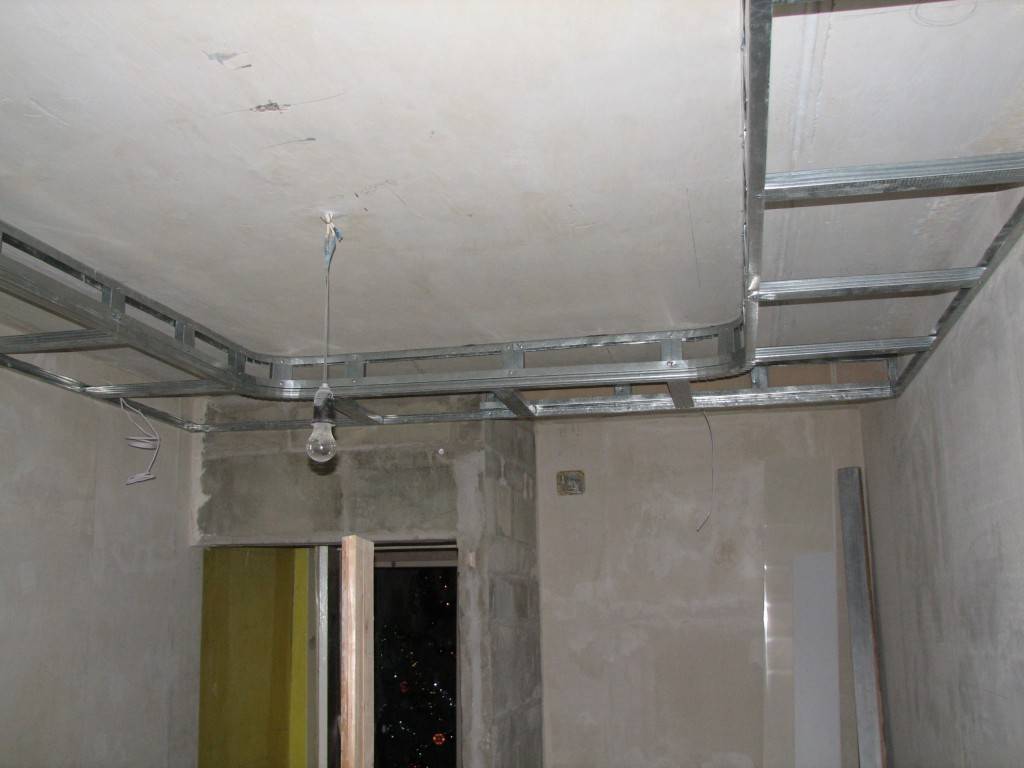

Изготовление каркаса для короба из гипсокартона на потолок

Каркас для коробка из ГКЛ

На этом этапе следует быть особо внимательными, так как вся прочность и жесткость конструкции зависит от того, насколько качественно выполнены работы по установке каркаса. Если конструкция короба — небольшая, то собирать ее контур можно на полу. Так будет удобней. При этом точки на потолке следует отмечать лазерным уровнем.

Выполняем работы в таком порядке:

  1. Раскладываем профиль на полу и скрепляем поверхности по контуру посредством саморезов. Для этого просверливаем отверстия и забываем в них распорные дюбеля.

Переносим конструкцию на потолок. Просверливаем необходимые отверстия перфоратором и забываем дюбеля.

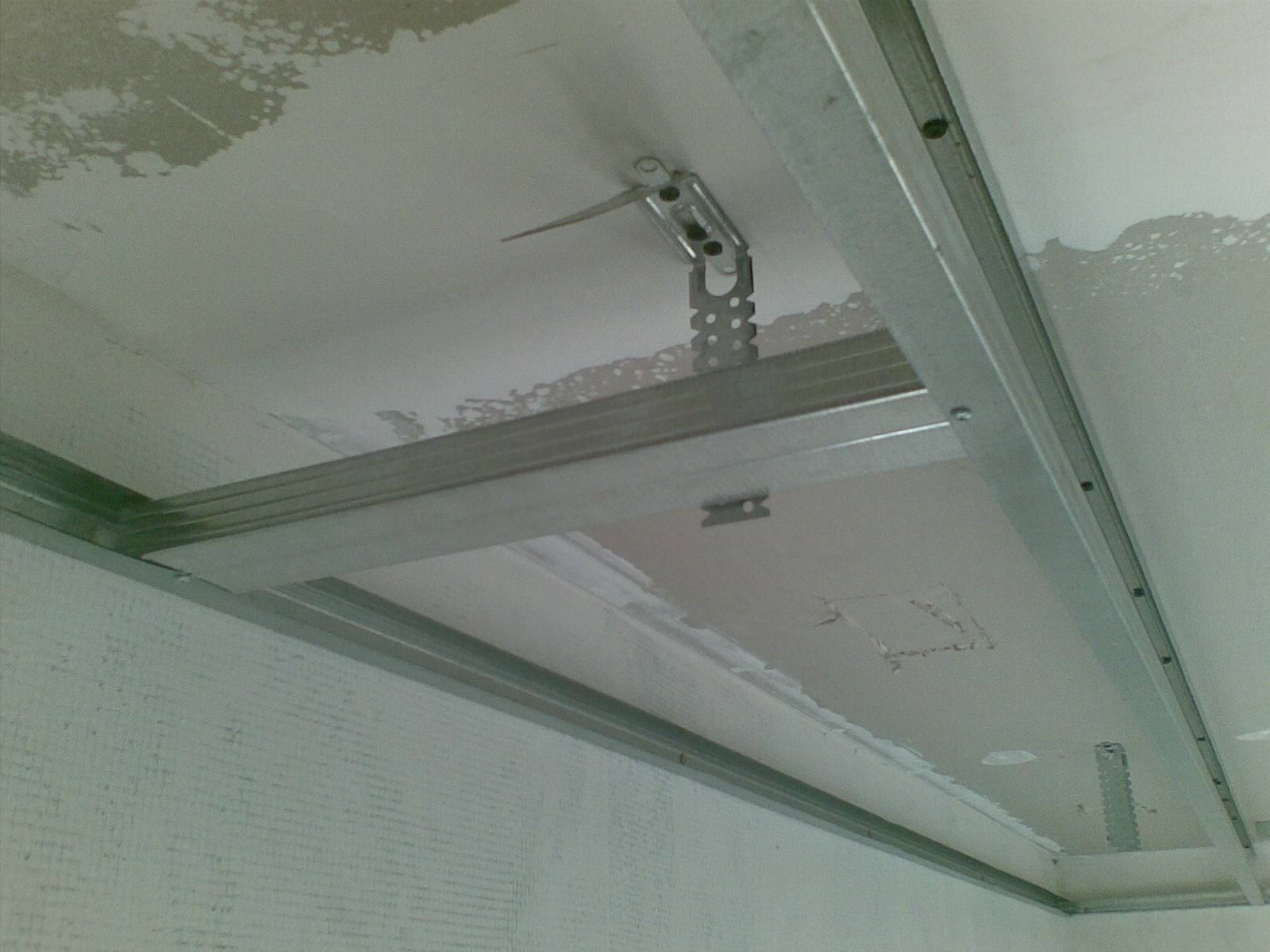

Нарезаем подвесы из направляющего профиля с помощью ножниц по металлу нужного размера. Их размеры должны соответствовать размерам короба. Учитывайте при нарезке и ту часть профиля, которая будет загибаться внутрь.

Фиксируем подвесы на саморезы на зафиксированных направляющих.

К подвесам на нижней части короба прикрепляем направляющий профиль

Уделяйте особое внимание качеству креплений. Не допускайте перегибов

Если планируется точечное освещение, тщательно сверяем места установки светильников с чертежом.

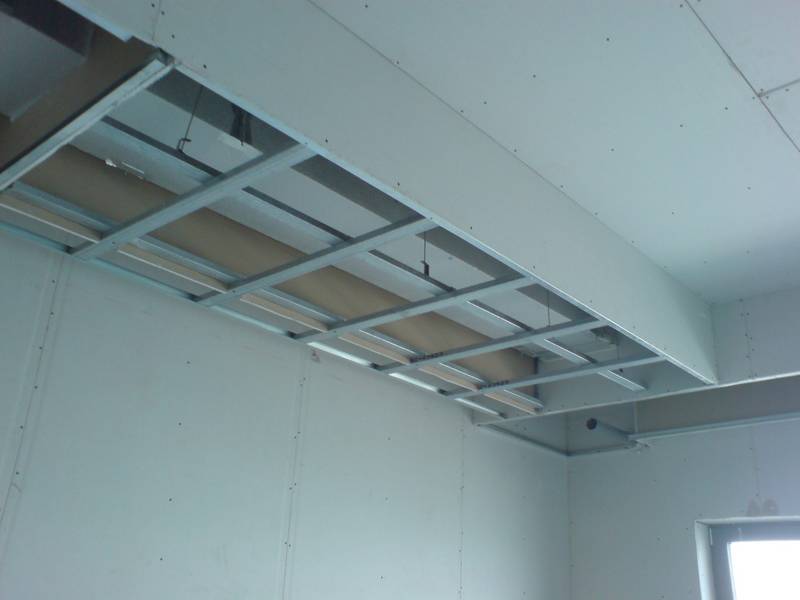

Нарезаем и фиксируем с помощью саморезов поперечные направляющие профили перпендикулярно стене. Расстояние между ними должно быть в пределах 60 см.

Обязательно перепроверьте ровность установки всей конструкции.

Чтобы не было фальстартов

Часто мы сталкиваемся с довольно таки распространенной проблемой: несовершенством планировки и выступающими коммуникационными системами (вентиляционные шахты, трубопроводы, электрическая проводка). Есть и другие неприятные дополнения интерьера, которые необходимо задекорировать или скрыть строительными элементами.

Если вы зашиваете в короб коммуникационные системы, то перед началом работ обязательно проведите их ревизию, чтобы потом не пришлось экстренно ломать возведенное сооружение. Проведите покраску и обязательно сохраните план-схему расположения всех задвижек и соединений на случай аварийной ситуации. Просмотрите целостность и герметичность запорной арматуры и трубопроводов.

Фото фальшь-панель из ГКЛ

Продумайте, как незаметно оформить ревизионное окно или фальшь-панель для доступа к коммуникациям. Если есть необходимость, обвяжите трубы изоляционной лентой. В случае если канализационные стояки или вентиляционные шахты являются источником постоянного шума, то в качестве звукоизолирующего материала используйте минеральную вату.

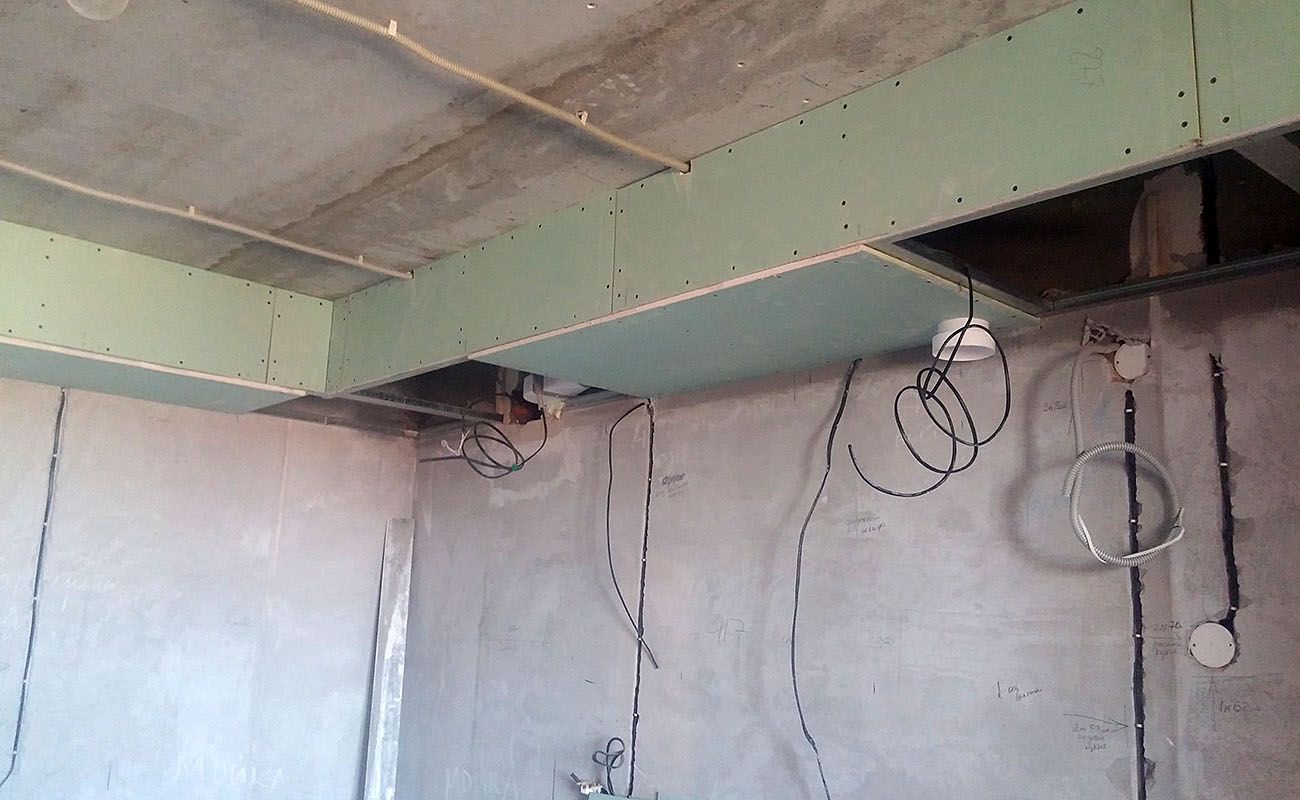

Монтаж потолочного короба на кухне

Гипсокартонная конструкция на потолке кухни позволяет грамотно осветить рабочую зону. Но ее изготовление является более сложным. Рекомендуется перед началом работ приступить к изучению вспомогательных фото и видео уроков. Это поможет исключить ошибки при сборе элементов и подведении проводов. Поможет в работе и пошаговая инструкция:

Cтавятся разметки на потолке и стенах.

По разметкам монтируется направляющий профиль.

С отступом в 15-20 см друг от друга монтируется по два подвеса: они будут поддерживать поперечный профиль, заводящийся в направляющие элементы.

Между боковыми профилями на стенах и потолком перпендикулярно монтируются небольшие куски профиля, они должны закрепляться на верхнем торцевом профиле.

Устанавливается крайний нижний профиль, монтируется поперечные перемычки.

Выводятся провода под подсветку.

Листы обрезаются, на них заготавливаются отверстия под светильники.

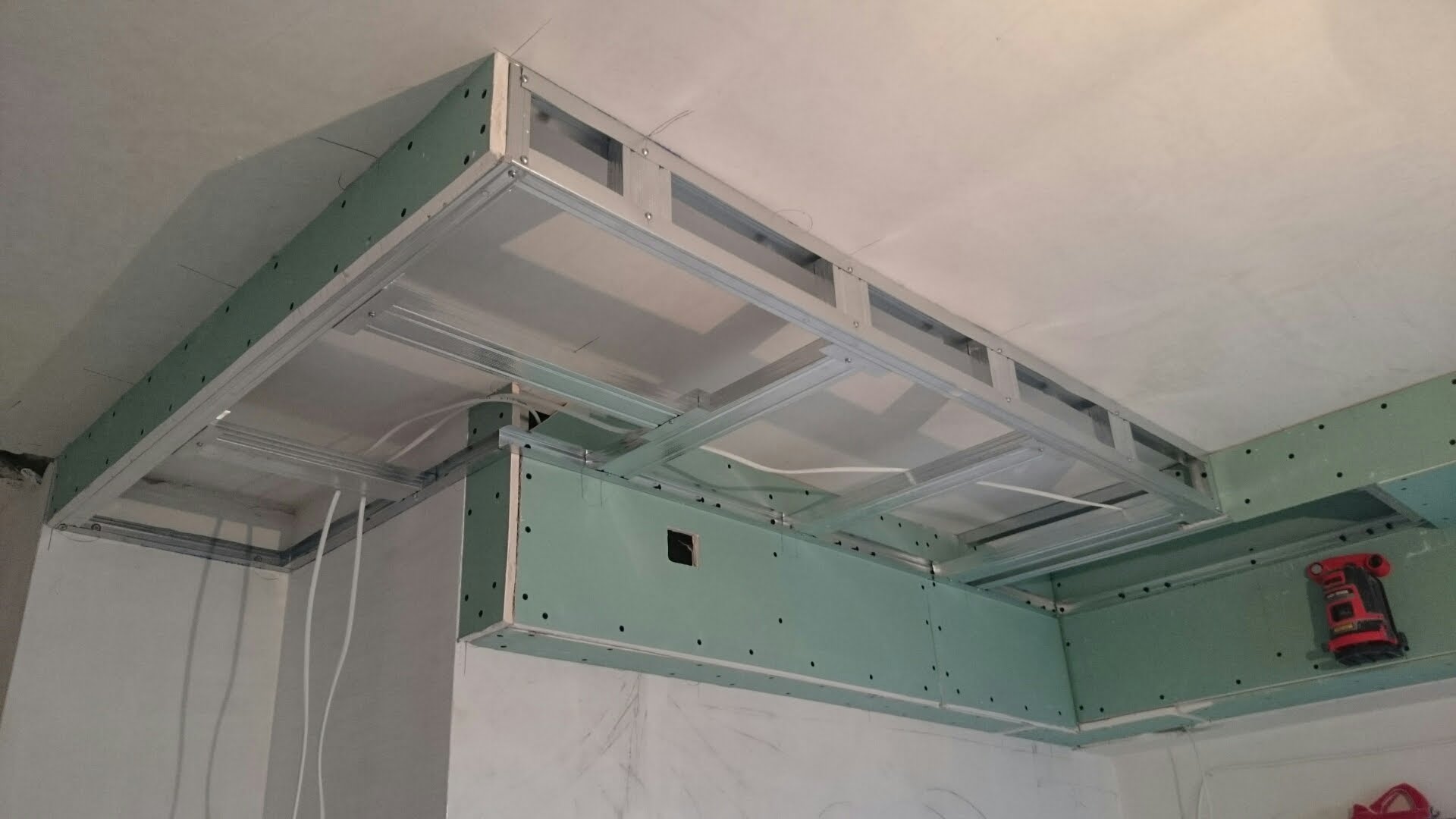

Гипсокартон крепится на каркас, выводятся провода, проводится отделка поверхностей, установка и подключение светильников.

Оригинальный короб на кухню из гипсокартона будет отлично дополнять помещение. А за счет его небольшого размера площадь комнаты не будет уменьшена. При этом рабочая зона будет хорошо освещена в любое время суток.

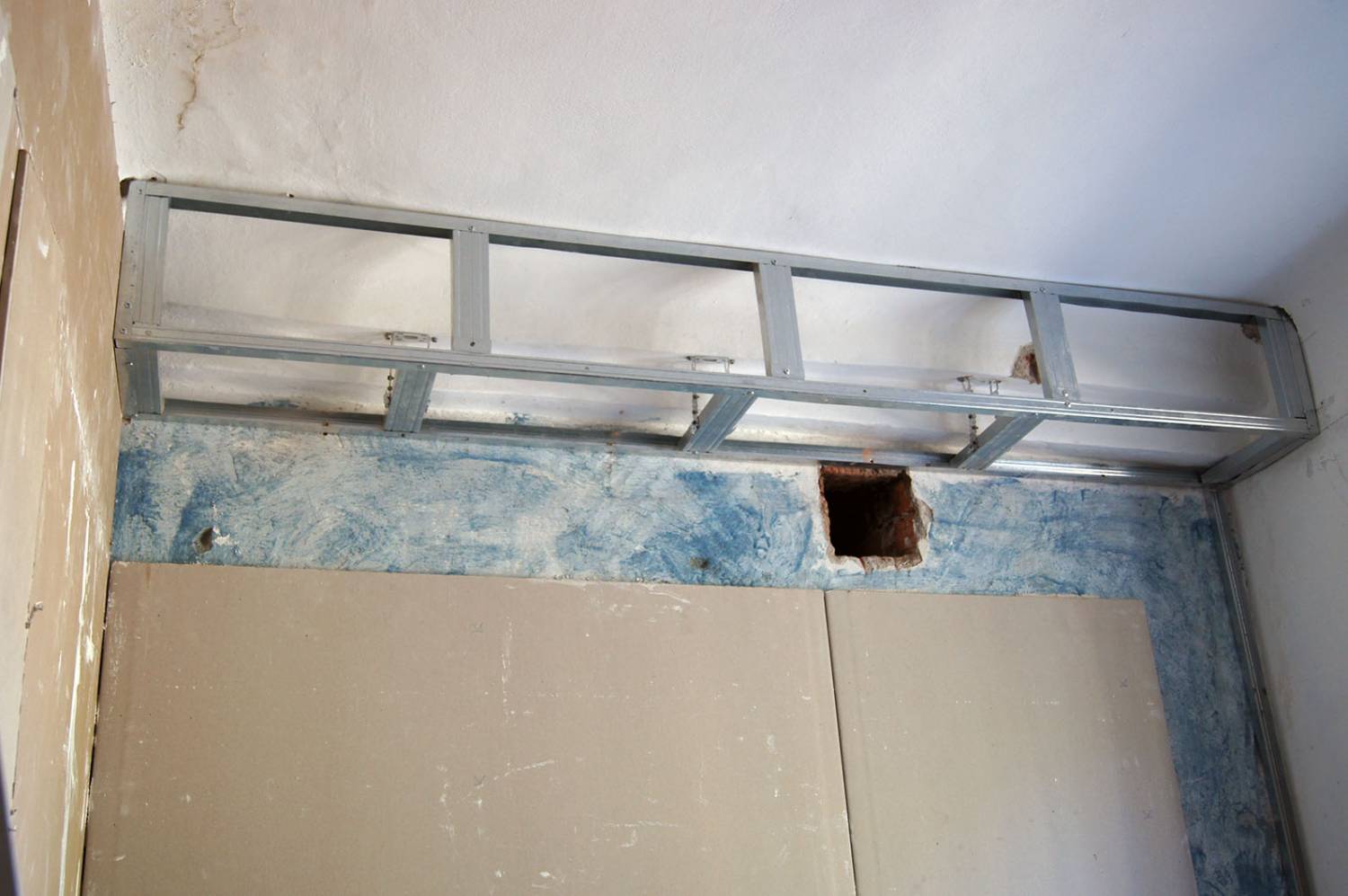

Сборка каркаса

Подготовив заготовки для каркаса, их наживляют и фиксируют, выявляя ошибки и недочеты. И только после их исправления можно все жестко закрепить.

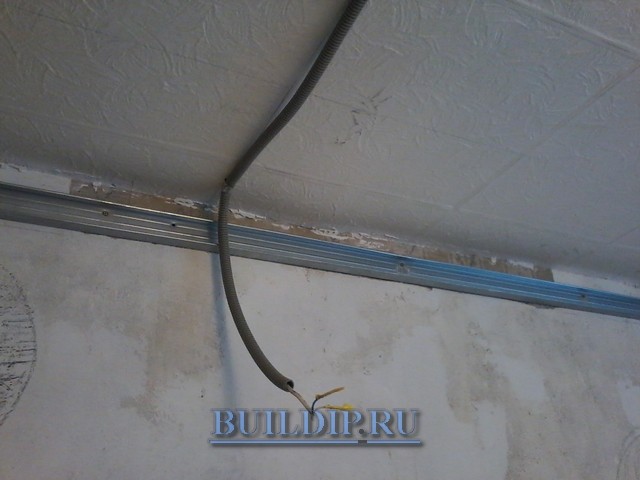

Совет! Бывает так, что направляющий профиль попадает на скрытую электропроводку. В таких ситуациях рекомендуется вместо этого профиля монтировать более широкий стоечный, размещая крепежные элементы выше проводов.

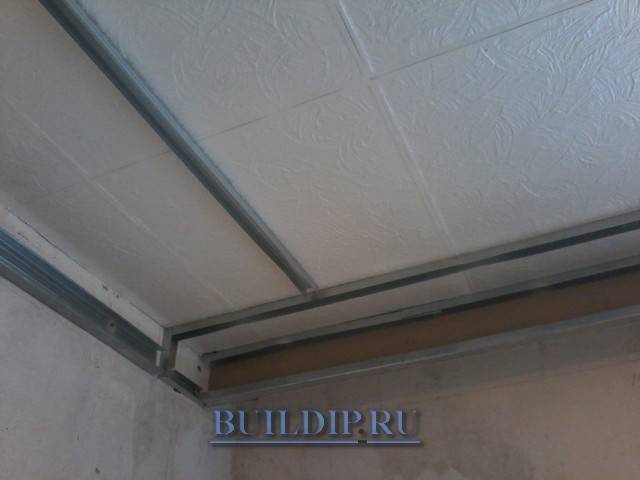

На фото вместо ПН использован ПП профиль что бы не повредить скрытые электропроводку.

В кирпичных и панельных домах профили крепятся при помощи дюбелей и саморезов или дюбель-гвоздей и перфоратора. Крепеж размещают через каждые 50 см. В зависимости от получаемого результата, данное расстояние можно смело уменьшать.

Совет! Забивать дюбель-гвозди слишком часто не стоит, ведь потом, в случае чего, разбирать будет сложнее. Кстати, данный крепеж лучше именно забивать молотком или перфоратором, но не закручивать.

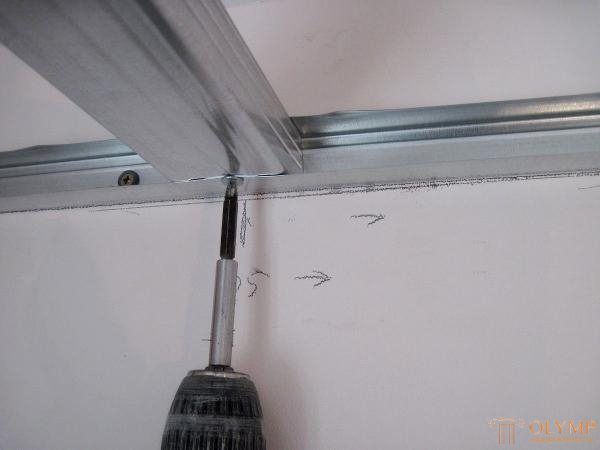

Соединяя заготовки между собой, их скручивают цинковыми саморезами по металлу. Нужно учитывать, что саморезы со сверлом удерживают металл хуже, чем острые.

Интересным моментом является монтаж гипсокартона в тех местах, где невозможно подлезть шуруповертом. В данной ситуации проблемный участок короба собирается целиком прямо на полу, а затем, путем различных ухищрений, монтируется на место.

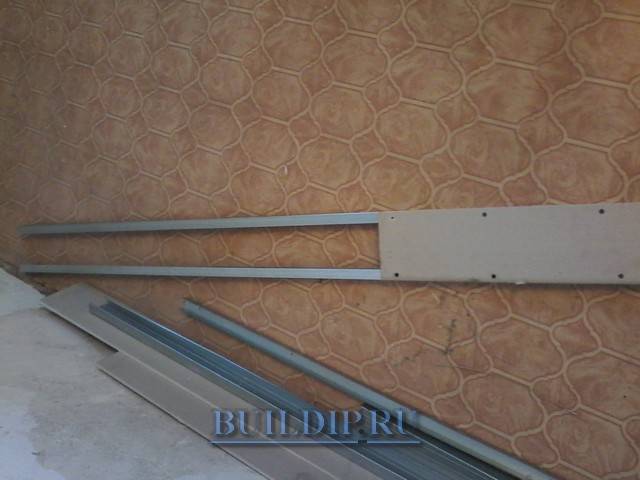

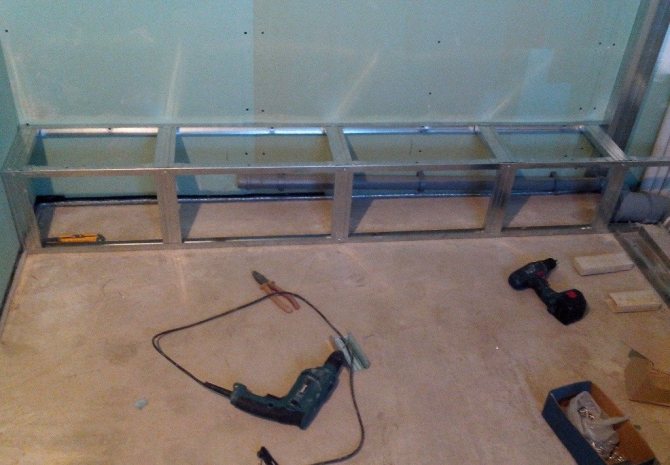

Сборка стенки короба на полу.

Установлена собранная отдельно стенка короба расположенная близко у стены.

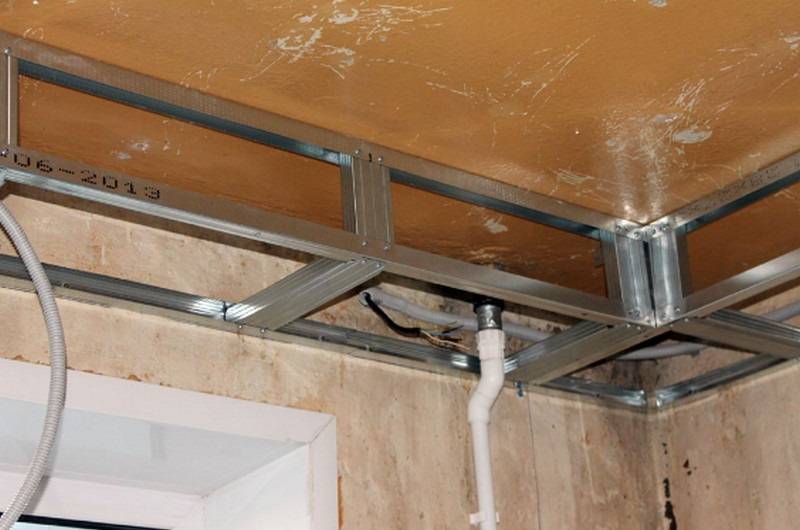

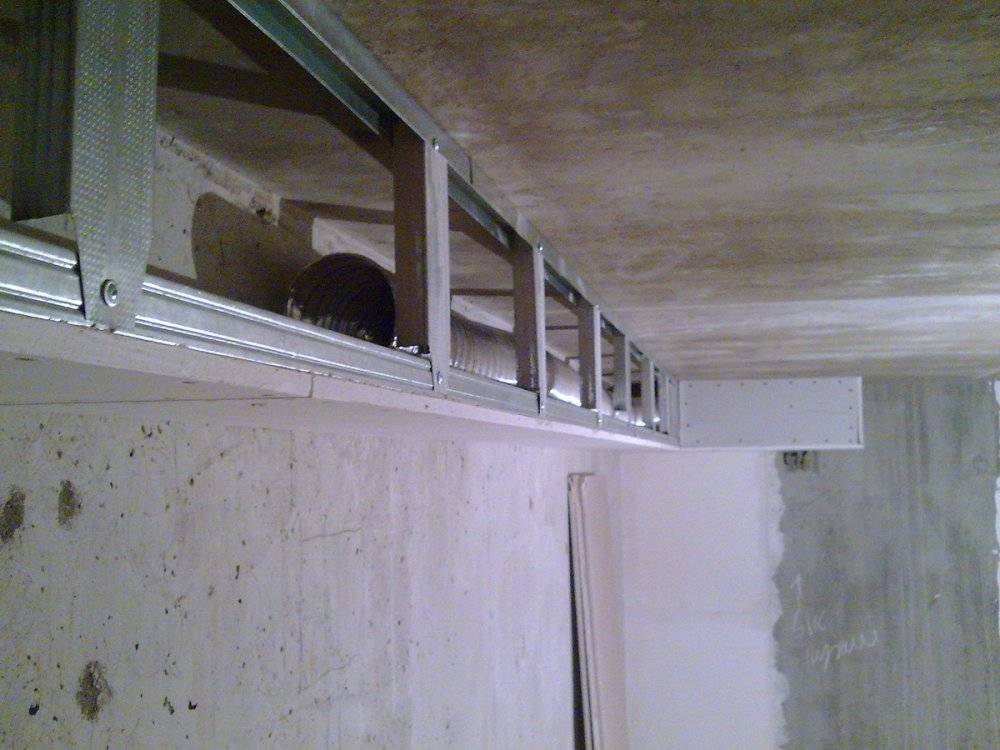

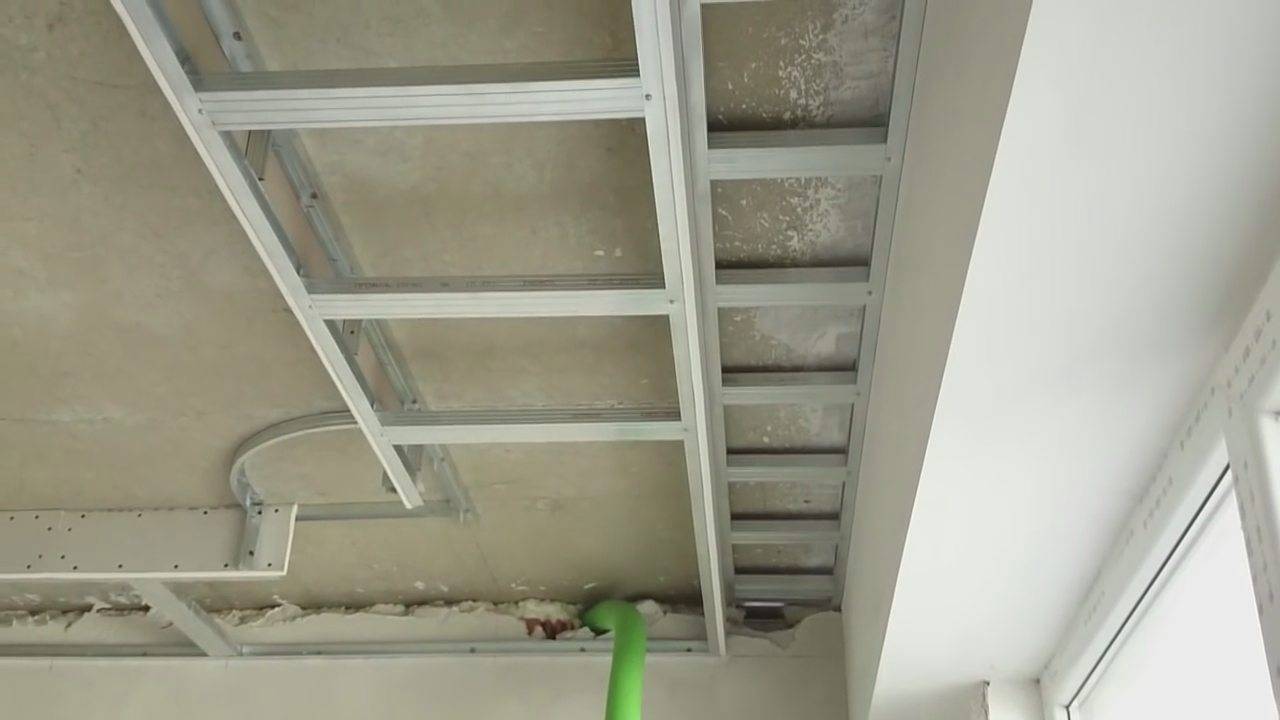

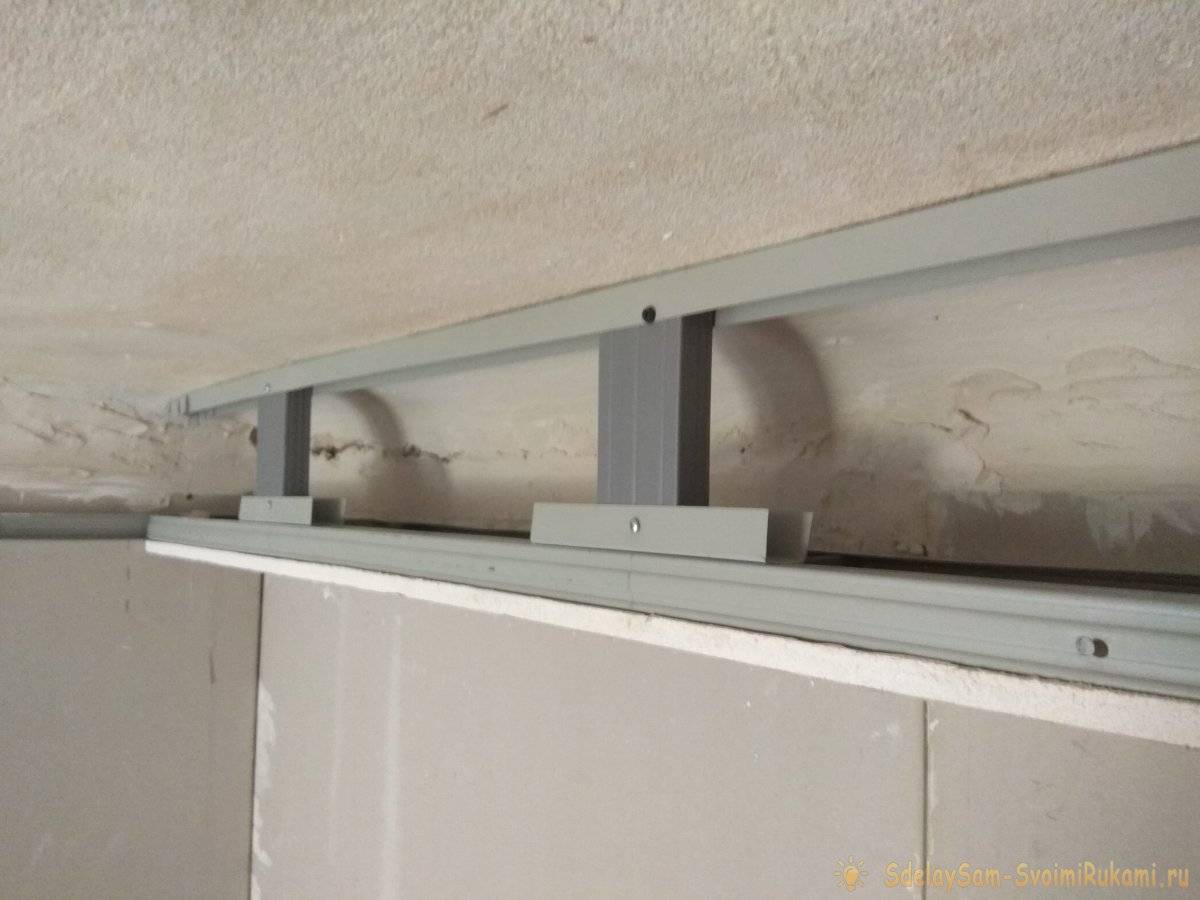

Установка перемычек и укладка гофры

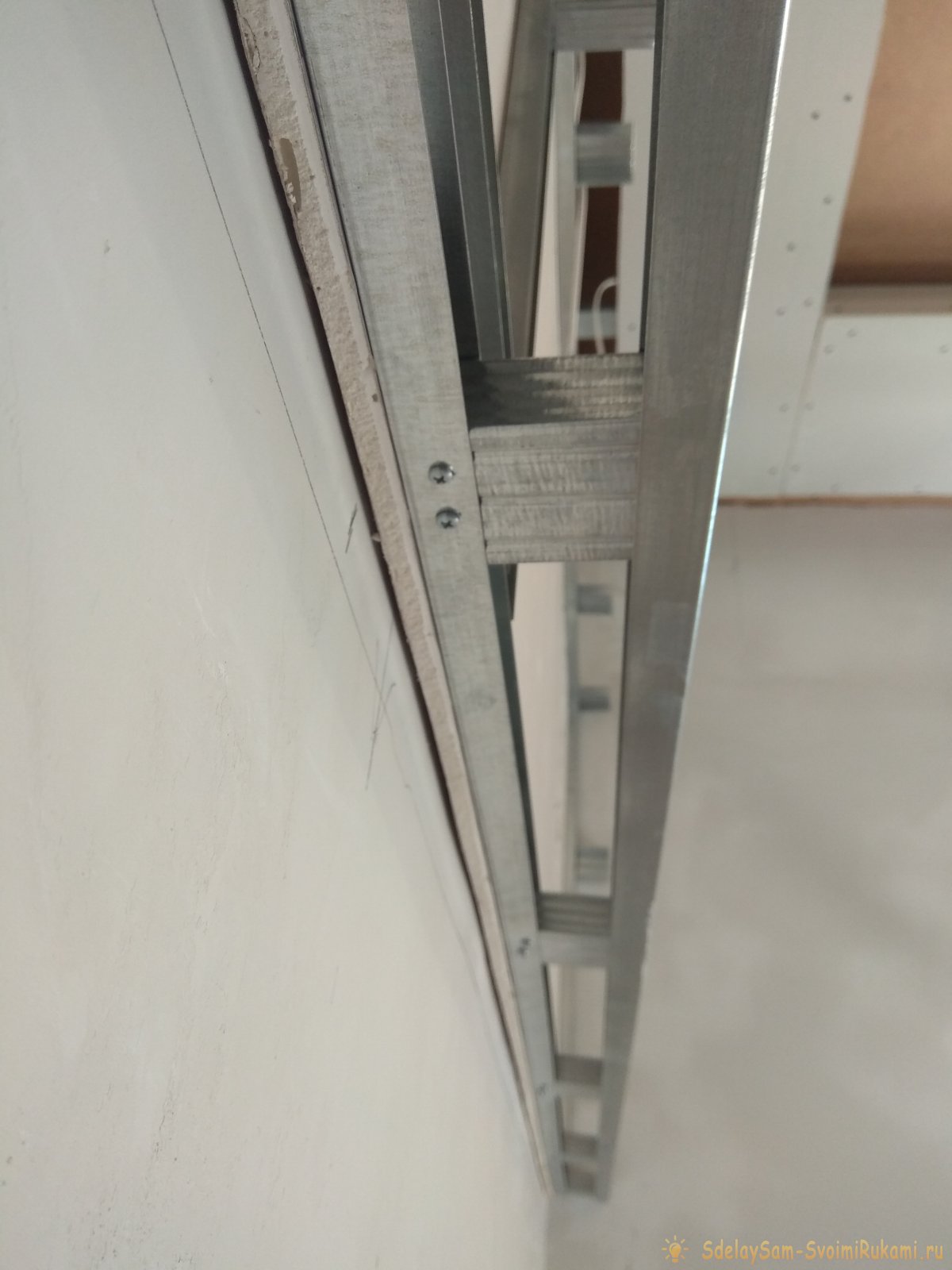

Сверху вниз спускаются перемычки из профиля 27х60 мм, которые крепятся маленькими саморезамии. Чтобы довершить конструкцию короба из гипсокартона для вытяжки на кухне останется лишь установить горизонтальные перемычки.

Перемычки фиксируются саморезами для большей надежности крепления

Однако эти перемычки будут заходить в паз профиля у стенки, но упрутся в ребро углового профиля. Поэтому идут по одному из двух возможных вариантов:

  • Перемычка подрезается так, что спинка зашла под профиль, а ребра выгнулись под прямым углом. В этом случае можно крепить перемычку к профилю, как через спинку, так и через ребра;
  • Направляющая нарезается кусками по 10 см, и эти куски крепятся сбоку от углового профиля так, чтобы образовать паз, куда можно будет вставить перемычку.

Перемычки можно устанавливать с шагом 60 см, ведь больших нагрузок на конструкцию не предвидится.

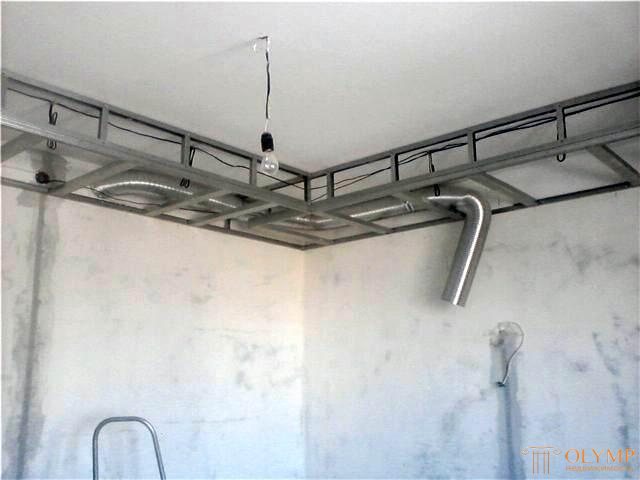

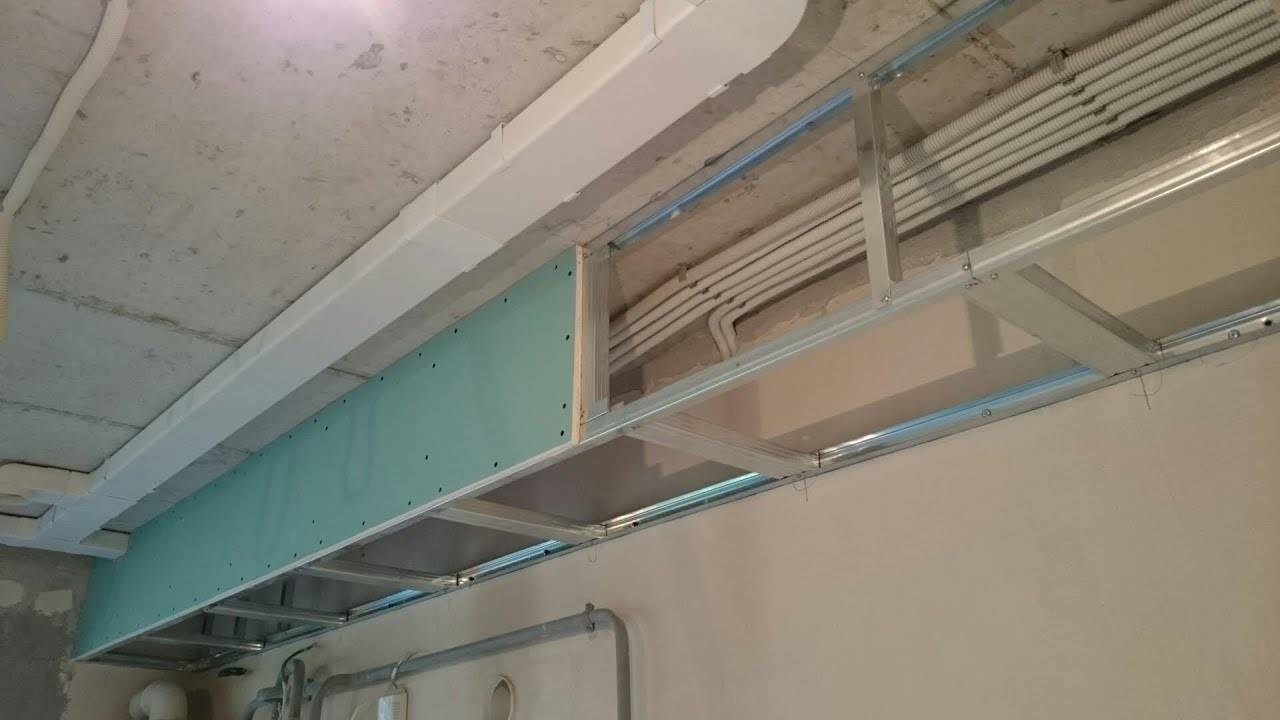

Вместе с гофрой можно провести разводку коммуникаций

Нужно знать место, где гофра будет спускаться к вытяжке, чтобы случайно не установить там перемычку. Гофра используется в качестве воздуховода, соединяя вентиляционное окошко и вытяжку. До обшивки гипсокартоном гофру нужно присоединить к вентиляционному окну и провести внутри каркаса короба к месту выхода (над вытяжкой). В основном устанавливается короб из гипсокартона над кухонным гарнитуром, так что при желании можно проложить еще одну гофрированную трубу для будущей подсветки.

Монтаж перфорированного уголка

Как сделать короб из гипсокартона своими руками – пошаговая инструкция.

Инструменты и материалы.

Итак, для возведения гипсокартонного короба вам понадобится:

  • ударная дрель;
  • рулетка;
  • пузырьковый уровень;
  • отвес;
  • строительный нож;
  • строительный уголок;
  • лист гипсокартона (естественно) — необходим влагостойкий гипсокартон, размером 2500 на 1200 миллиметров, толщиной 9 либо 12,5 миллиметров;
  • деревянные бруски 40 на 40 (50 на 50) миллиметров — их необходимо будет предварительно обработать антисептиками и грунтами по дереву, что обезопасить материал от гниения и, следовательно, разрушения, — либо специально созданный для работы с гипсокартоном профиль из металла — он специальной подготовки не требует;
  • дюбеля, саморезы «блошки» (наконечник-сверло), забивающиеся еврошурупы – в случае использования металлического профиля;
  • каленые саморезы с длиной, превышающей размер «рабочего» бруса в два раза, – в случае использования брусов из дерева; кроме того в обоих случаях вам, все же, понадобятся каленые саморезы (наконечник прокалывающий) размером 25-35 миллиметров.

Приступаем к работе.

  1. Делаем разметку на полу.

Проводим линию-контур, по ней будет необходимо установить профиль либо деревянные бруски. Учтите, что поверх направляющих будет еще крепиться гипсокартонный короб, что увеличит размеры готовой конструкции на размер толщины листа гипсокартона. Проверьте перпендикулярность размеченных линий относительно друг друга и прилегающей стены. Ширину и длину короба следует рассчитать заранее с учетом последующей его отделки и правильного размещения труб внутри (зазор минимум 3-5 сантиметра со всех сторон). Естественно, если ваш короб не предназначен для «укрытия», учитывайте лишь последующую отделку в соответствии с вашей задумкой.

  1. Производим разметку на потолке, перенеся ее с пола с помощью отвеса.
  2. Размечаем стены. При необходимости разметку стен следует производить, используя натянутые нити между разметкой на полу и потолке.
  3. Пора монтировать каркас (его элементы).

Для начала установим профиль (бруски), которые располагаются возле стены. Затем закрепим 1 либо 2 стойки, которые отстоят от стен, образуя выступающую переднюю часть короба. Если ширина вашего короба свыше 25 сантиметров или (и) высота его более полутора метра, установите перемычки в шаге друг от друга не более 1 метра между стойками опоры. Если вы используете деревянные брусы, то вам понадобится еще провести предварительную дополнительную обработку мест их распилов специальной строительной мастикой для их защиты, устойчивости и шумоизоляции.

  1. Осуществляем монтаж гипсокартонных листов.

Ширина полос боковых граней короба (они вырезаются в первую очередь) должна соответствовать  ширине каркаса и при этом не выступать за края стоек опоры. Во вторую очередь отмеряем размер свободной грани и отрезаем полосу гипсокартона нужного размера (она должна находить и на края боковых полос). Теперь закрепим листы к основным стойкам каркаса, используя саморезы с промежутком в 15-25 миллиметров. К перемычкам, установленным между стойками (если таковые имеются), листы можно не крепить.

  1. После закрепления всех листов беремся за шпаклевание и формирование углов короба и тех, что образуются в результате примыкания к стенам. Для этой процедуры используем строительный уголок (металлический либо пластиковый). Его необходимо закрепить на тонком слое начальной шпаклевки. Только после этого можно начинать наносить слой финишной шпаклевки либо, в случае необходимости, подготавливать поверхность к дальнейшей укладке на нее керамической плитки.
  2. Основная работа сделана, но остался еще один вопрос (из-за неразборности гипсокартонной конструкции), требующий ответа: к определенным местам короба просто необходим постоянный доступ, поэтому в них следует обязательно предусмотреть место для окошка и вырезать его.

Прикрыть это окошко можно с помощью специальных дверок из пластика, которые продаются в любом строительном магазине.

Если же вы не хотите привлекать такой дверкой всеобщее внимание, можно и вовсе ее «спрятать», сделав люк из гипсокартона. В дальнейшем его можно отделать (оклеить обоями, керамической плиткой) так же, как и всю стену

Видео

https://youtube.com/watch?v=GC2w_DUPKrI

Рекомендую прочитать:

Как правильно клеить плитку на гипсокартон?

Как установить подрозетники.

Обшивка стен гипсокартоном своими руками.

Утепление стен внутри квартиры.

Без ниши

Достоинства и недостатки короба из гипсокартона на потолке

вентиляционный каналгазовые трубыэлектрические провода

Возможно, вы захотите установить короб на потолке из гипсокартона с подсветкой. Это создаст дополнительный дизайнерский эффект, а также может стать хорошим решением там, где необходимо дополнительное освещение, например, возле зеркала.

Посредством гипсокартона можно создать идеально ровную поверхность практически любой формы. Отличным дизайнерским решением будут многоуровневые потолки, включающие в себя и короб, в котором будут спрятаны коммуникации. При этом вам не придется делать дополнительную работу и штробить потолок под провода. Достаточно их надежно закрепить на потолке.

Что касается недостатков установки короба из гипсокартона на потолке, то помните, что такая конструкция, как и подвесной потолок из ГКЛ, будет «красть» высоту комнату. Поэтому такой вариант неприемлем для невысоких помещений. Кроме того, установка конструкций сложных форм из гипсокартона на потолке достаточно трудоемка, и вам понадобится помощник в работе.

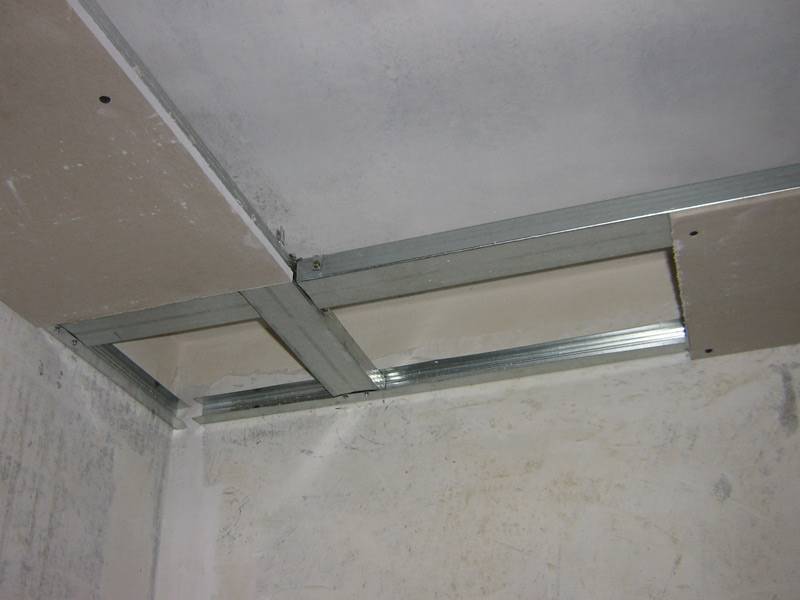

Монтаж перемычек

Перемычки изготавливают по размеру из CD-профиля. Они вставляются в направляющие с частотой около 400 миллиметров. Если это потолочный короб

, то сразу нужно отметить их нахождение для того, чтобы не возникло проблем с вырезанием проемов для системы освещения или вентиляции.

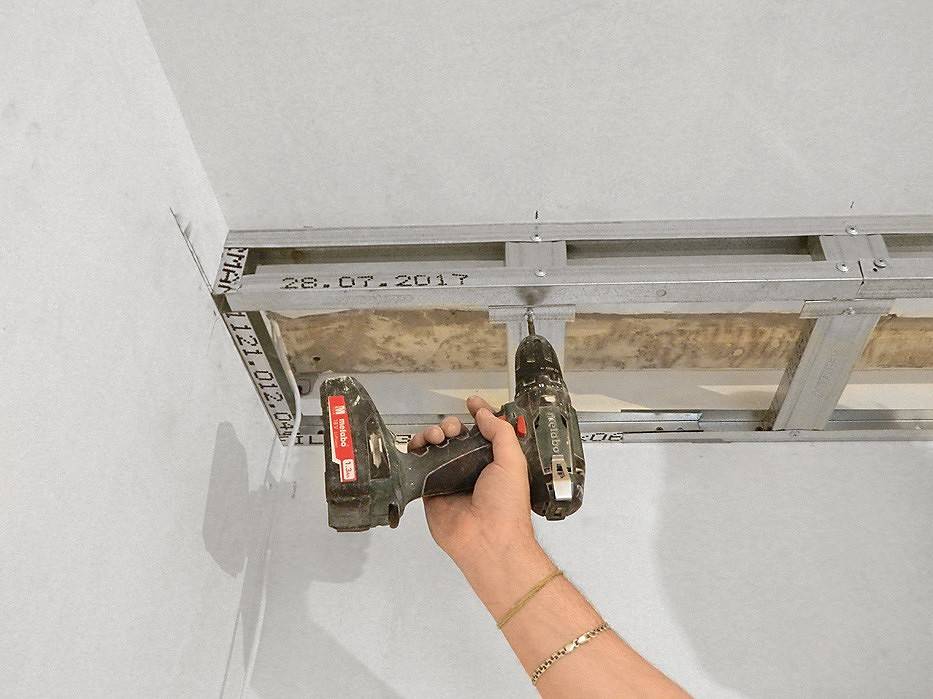

Перемычки закрепляются к направляющим с помощью “блошек” и шуруповерта.

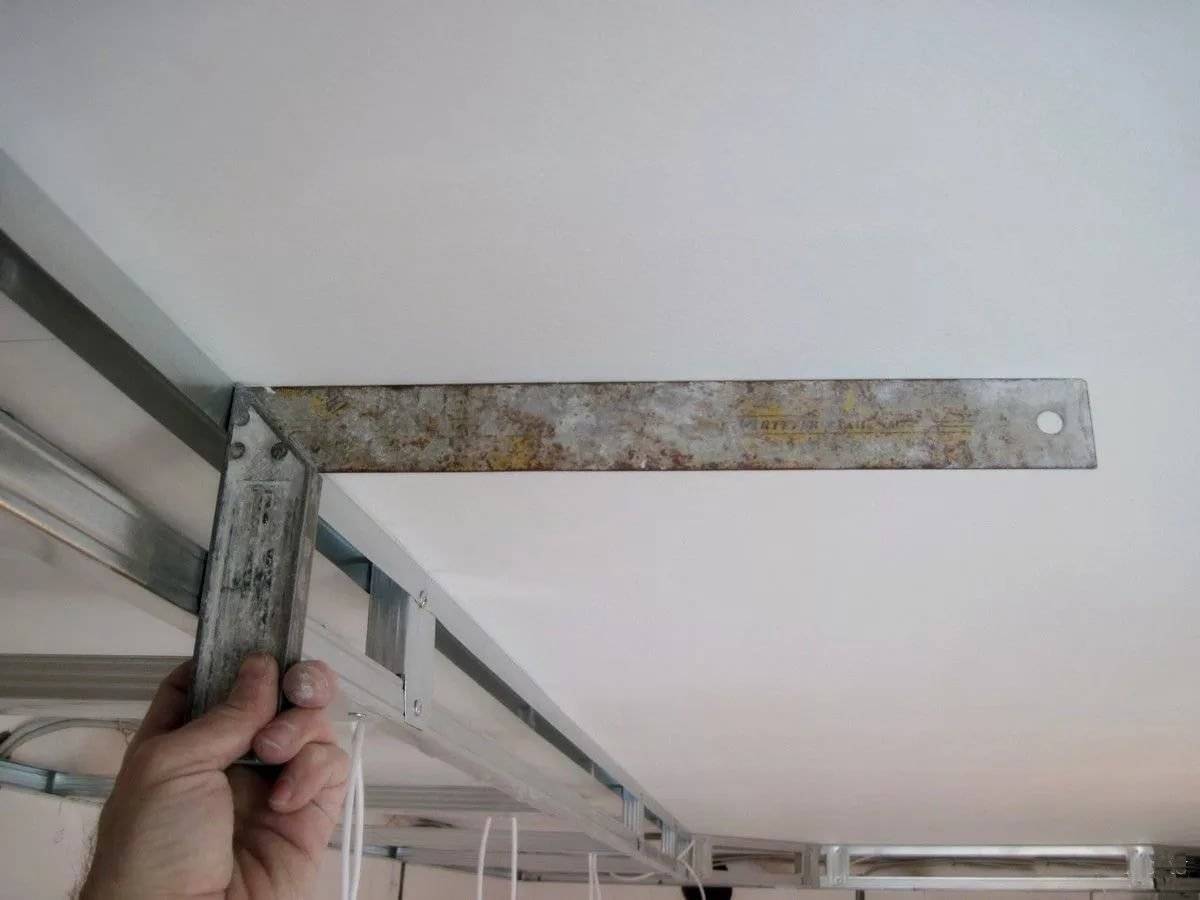

После сборки всего каркаса нужно проверить его геометрическую точность, чтобы короб не испортил неровными ребрами смонтированный на него гипсокартон. Для этого к направляющим прикладывается уровень, если есть неровности, то стойка оттягивается и крепится саморезом к поверхности.

Жесткость и прочность всей конструкции будет зависеть от количества точек крепления, но не нужно излишне усердствовать, шага в 300 – 400 миллиметров будет вполне достаточно.

Сборка каркаса

Первым делом вам необходимо закрепить направляющий профиль на стене по линиям разметки. Если она из кирпича или бетона, то сверлите перфоратором отверстия диаметром 6 мм прямо через профиль и крепите его дюбель-гвоздями. Если из газобетона, гипса или дерева, то вы можете крепить направляющие к стене саморезами по дереву. Шаг между точками крепления рекомендуется выбрать 400−500 мм.

Давайте рассмотрим два, чаще всего встречающихся, вида конструкции из гипсокартона и разберёмся как выполнить сборку каркаса для каждого в отдельности.

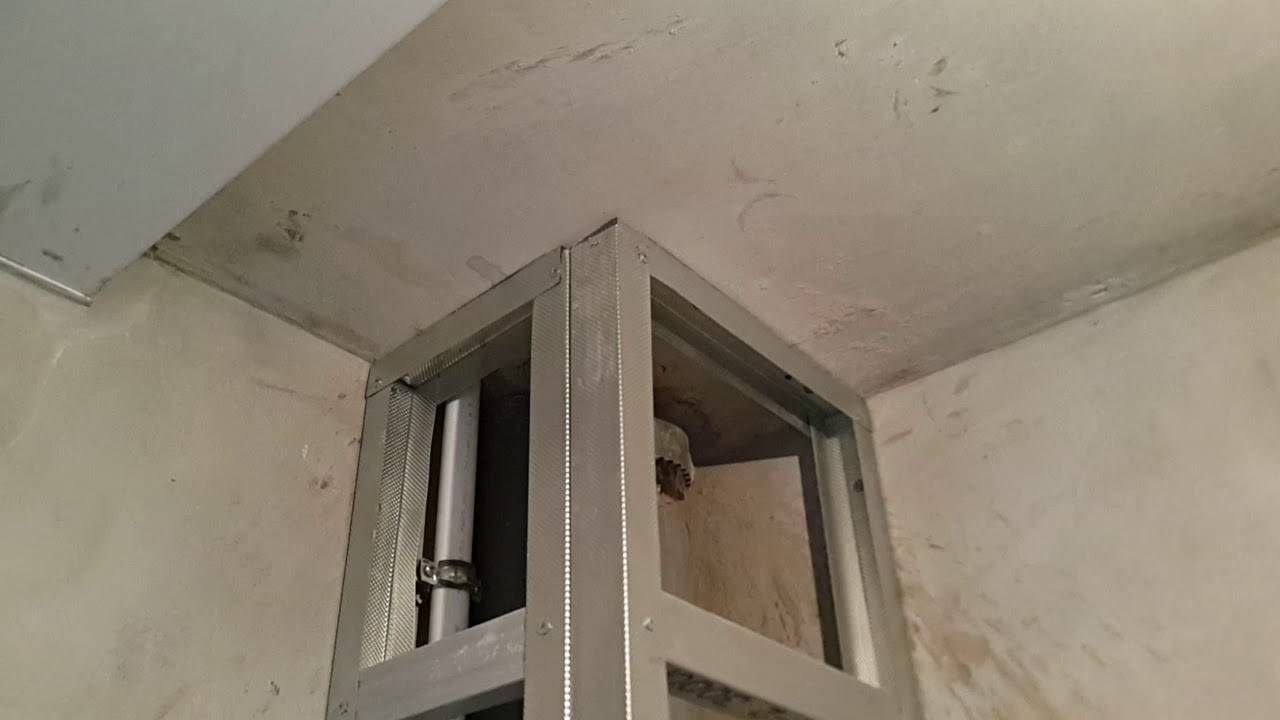

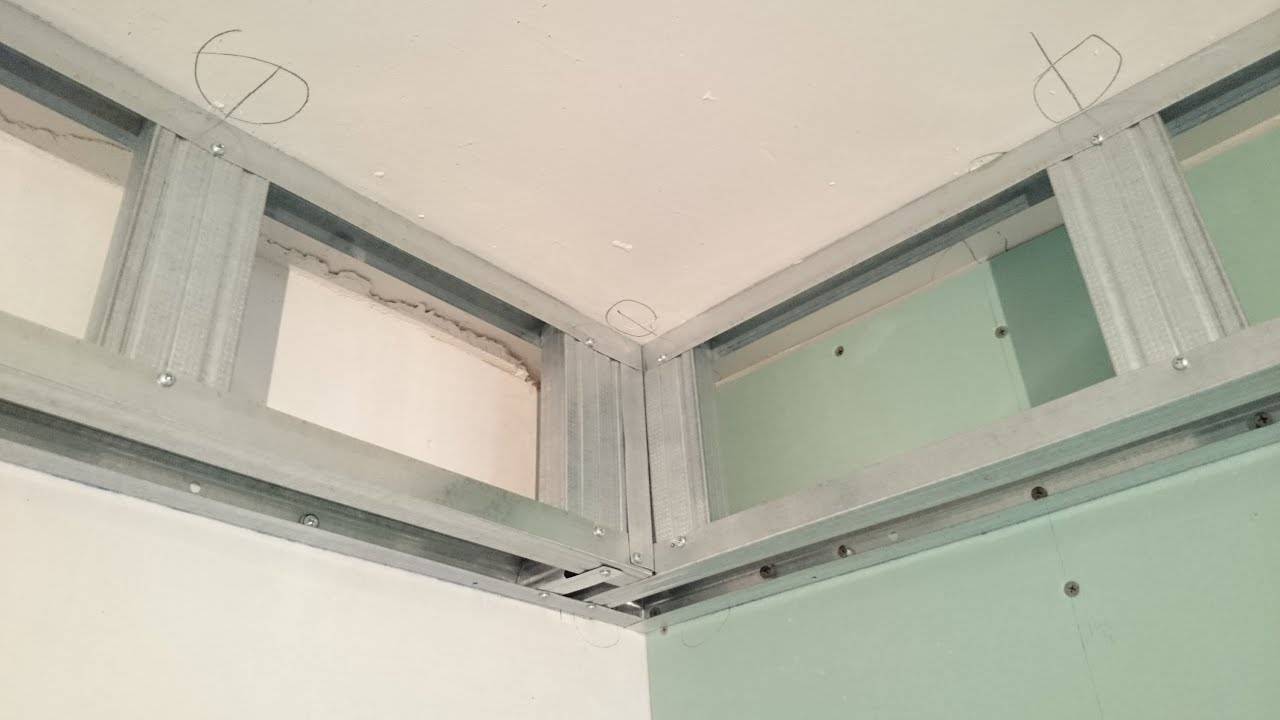

Короб в углу комнаты

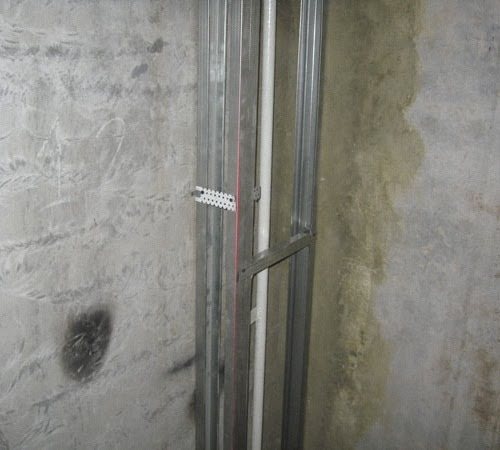

Порядок монтажа каркаса углового короба из гипсокартона покажем на примере вертикальной конструкции.

  • Крепим две направляющих к стенам согласно разметке.
  • Крепим к полу и потолку направляющие под прямым углом к стенам.
  • Затем устанавливаем третий элемент на расстоянии от стен одним торцом в место пересечения направляющих на полу, другим торцом в такое же место на потолке. Проверяем уровнем вертикальность последнего элемента в двух плоскостях. Если всё хорошо, то прикручиваем его саморезами с пресс-шайбой к направляющим на полу и потолке.
  • Теперь, чтобы конструкция обрела жёсткость, устанавливаем горизонтальные перемычки с шагом 400−600 мм. Их вырезаем из стоечного профиля 60×27 мм. Если ширина плоскостей короба из гипсокартона не превышает 300 мм, то перемычки можно не делать. Для одной плоскости отрезанные по размеру перемычки вставляем в направляющие и фиксируем саморезами с пресс-шайбой. Для другой плоскости есть возможность вставить перемычку только в направляющий профиль, закреплённый на стене. Поэтому в месте крепления перемычки к третьему профилю, прикручиваем двумя саморезами с пресс-шайбой кусочек (100 мм) направляющей так, чтобы в неё можно было вставить перемычку.

Горизонтальный короб делается в такой же последовательности. Только длинные профиля крепятся к стене и к полу (потолку), а короткие к торцевым противоположным стенам. Наличие перемычек здесь обязательно вне зависимости от ширины плоскостей.

Короб у отдельной стены

  • Крепим два направляющих профиля к стене согласно разметке.
  • Крепим две коротких направляющих к полу, под прямым углом к стене и два коротких профиля таким же образом к потолку.
  • Монтируем перемычки из направляющего профиля на одинаковом расстоянии от стены между короткими профилями на полу и на потолке.
  • В местах пересечения коротких элементов устанавливаем два направляющих профиля. Проверяем вертикальность каждого из них в двух плоскостях.
  • Далее, по схеме описанной выше устанавливаем перемычки.

Теперь, можно сказать, что наиболее сложная часть в изготовлении короба позади — каркас готов. Осталось вырезать по размеру полосы гипсокартона и прикрутить их к каркасу саморезами по металлу при помощи электродрели или шуруповёрта.

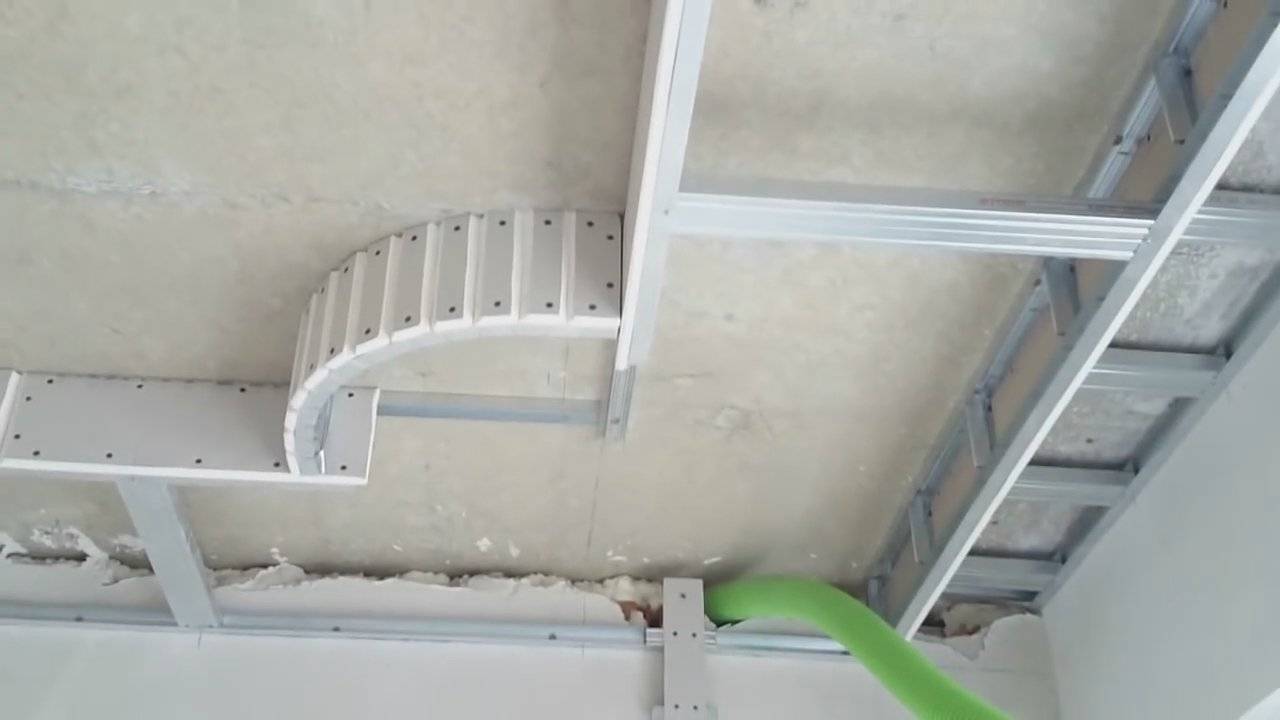

Изгиб конструкции при помощи шаблона

Виды изгибов под гипсокартон.

Для конструкций более сложного характера такой способ не подойдет. Например, элементы, предназначенные для устройства стыков (стена-потолок) закругленного характера, таким способом выполнять нельзя.

Для таких конструкций сначала нужно изготовить шаблон, при помощи которого и изготавливаются эти элементы. Чаще всего для изготовления шаблона используются ненужные куски гипсокартона, оставшиеся от работы

При выполнении шаблона важно помнить, что его радиус должен быть на порядок меньше радиуса будущей конструкции.
Следующие действия предполагают производство распорных плит, которые будут определять общий размер ширины шаблона (опять же, ширина должна быть немного меньше, чем ширина будущего элемента).
Затем необходимо, используя деревянные бруски либо профили, при помощи саморезов собрать и скрепить шаблон. Для того чтобы зафиксировать кромки изгибаемого гипсокартонного листа, на шаблоне необходимо расположить обрезки ПНП-профиля.

Для осуществления изгиба «мокрым» способом подготовленную часть конструкции располагают на полу и выполняют перфорацию при помощи игольчатого валика

Для осуществления изгиба «мокрым» способом подготовленную часть конструкции располагают на полу и выполняют перфорацию при помощи игольчатого валика.

Конструкции выпуклой формы подвергаются обработке с тыльной стороны листа, а вогнутой формы – с лицевой.

После этого перфорированный лист размещают (перфорацией вверх) на деревянных прокладках и, используя распылитель, малярный валик либо губку, смачивают водой примерно в течение 3 часов.

Арка из гипсокартона поможет создать уютную атмосферу в квартире. Дизайнеры часто используют подобный прием для придания интерьеру определенного стиля.

Соблюдайте осторожность при увлажнении листа водой, стараясь, чтобы жидкость не попала на другую сторону листа, так как в этом случае, может произойти разрыв листа во время процедуры изгиба. После достаточного увлажнения нужно разместить лист на шаблоне, зафиксировав один конец в закрепленном ПНП-профиле

Теперь можно очень аккуратно произвести нужный изгиб

Теперь можно очень аккуратно произвести нужный изгиб

После достаточного увлажнения нужно разместить лист на шаблоне, зафиксировав один конец в закрепленном ПНП-профиле. Теперь можно очень аккуратно произвести нужный изгиб.

После выполнения изгиба противоположную кромку листа фиксируют на шаблоне, используя зажим. Если нет надобности в изготовлении нескольких криволинейных элементов, можно оставить лист на шаблоне до полного высыхания.

Процесс сушки занимает от 12 до 24 часов. После того как лист высохнет, его твердость восстановится, но уже в новой форме. Элемент конструкции готов и подлежит установке на каркас.

В случае необходимости выполнения нескольких элементов одинаковой формы, процесс ускоряется следующим способом. Уже изогнутый лист можно зафиксировать, используя скотч. После чего снять гипсокартон с шаблона и, не меняя формы, оставить для просушки. Шаблон освободился, можно осуществлять устройство следующей конструкции. Технология не очень сложная и под силу выполнению своими руками.

Выполнение каркаса

Работы начинаются с разметки стен, пола, а при необходимости и потолка. Размер и расположение линий будут отображать положение стенок короба. Для предотвращения перекосов каркаса разметка должна проверяться уровнем. Следует избегать ситуаций, когда стенки короба из гипсокартона в ванной будут мешать открыванию дверцы мебели или входной двери.


Составляющие каркаса монтируются по уровню

Если все правила соблюдены, и разметка выполнена правильно, можно начинать сборку каркаса короба под ванну. Металлические профили при помощи ножниц по металлу нарезаются в требуемый размер. Первыми, крепятся отрезки на пол и стены – они создают опорные точки для крепления каркаса. Затем, выполняется монтаж вертикальных стоек опорного каркаса короба под ванну. Завершает сборку установка верхней направляющей, которая объединяет все элементы в единую жесткую конструкцию. Для обслуживания приборов учета и канализационной ревизии выполняется монтаж вспомогательных направляющих. В дальнейшем они послужат основой, на которую будет крепиться ревизионный люк.

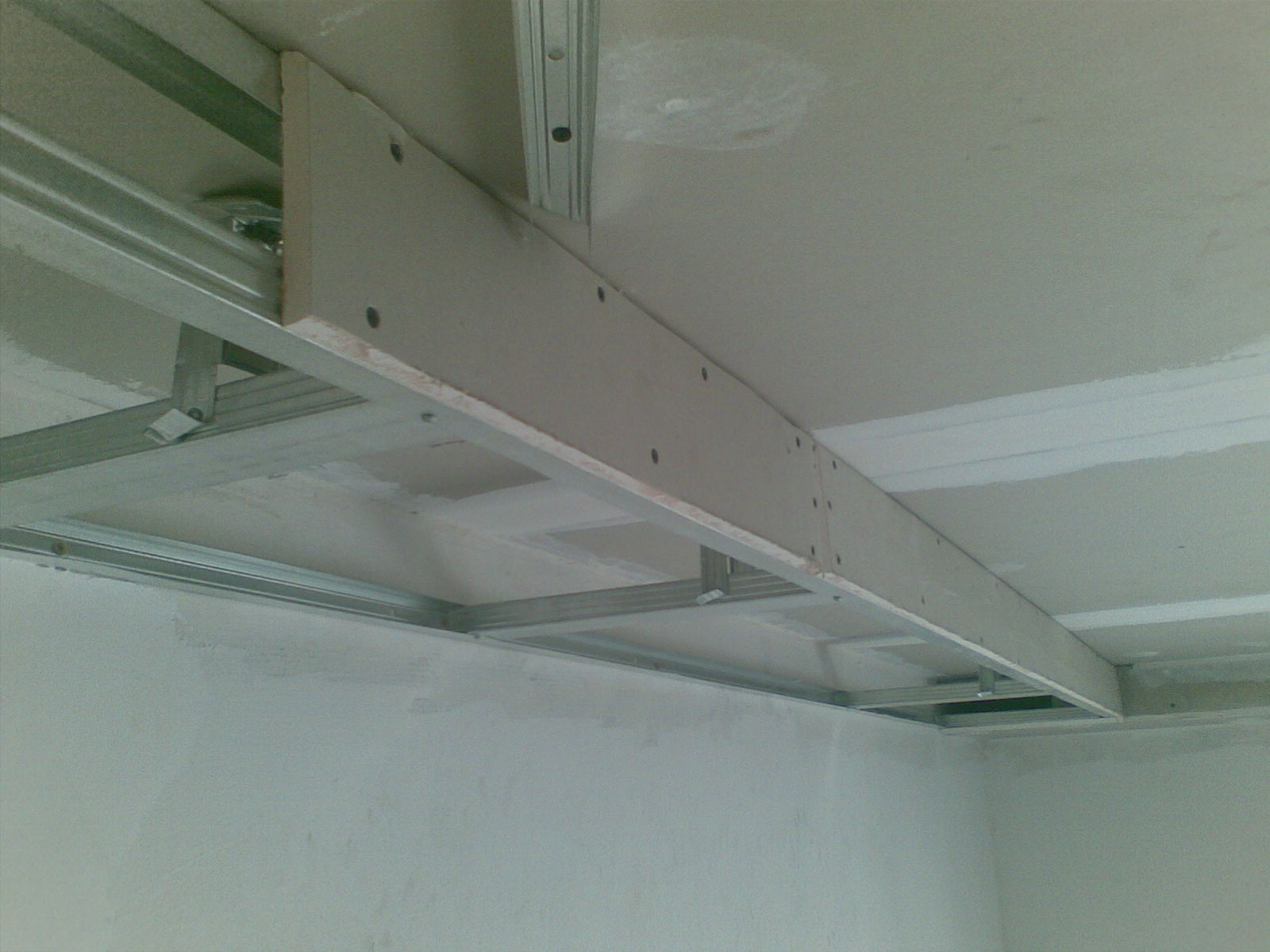

Каркас собирается из металлических направляющих

Соединение профилей между собой выполняется при помощи саморезов (“семечек”). На поверхности металла выполнена насечка, предотвращающая соскальзывание кончика шурупа. Упираясь в эти углубления можно с легкостью выполнить монтаж крепежа.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
