Характеристика профнастила
Профнастил – это стеновые и кровельные профили, которые имеют разную глубину профилирования: 10, 20, 45 и 57 мм. В основном все производители (как зарубежные и отечественные) выпускают профили трапециевидной формы.
Основное применение профнастила:
- Обустройство кровель.
- Обустройство вентилируемых фасадов.
- Другое применение (многие застройщики используют профнастил для возведения заборов и стен в нежилых помещениях).
Большинство производителей выпускают профнастил двух видов:
- Из оцинкованной толстой стали (толщиной 0,5 м, 0,7 мм).
- Из оцинкованной стали, которая имеет полимерное покрытие (толщиной 0,5 мм).
Основные преимущества профнастила:
- Небольшой вес.
- Экологичность.
- Легкость монтажа.
- Долгий срок эксплуатации.
- Высокие антикоррозийные свойства.
- Широкий выбор размеров и цвета.
Прежде, чем приступить к монтажу профнастила, рекомендуем посмотреть видеоурок: как покрыть крышу профнастилом видео.
Хотя, как правило, все инструкции рассказывают пошагово о том, как перекрыть крышу профнастилом. От Вас требуется лишь внимательность и некоторые практические навыки.
Также специалисты рекомендуют выяснить все нюансы техники безопасности при работе с профнастилом и узнать, какими инструментами можно пользоваться, а каким категорически запрещено.
1 Виды крепежа для монтажа профнастила к металлическим прогонам
В настоящее время в качестве крепежа для профлиста применяются самые разнообразные метизы, каждый из которых имеет индивидуальный способ установки и обладает определенной прочностью. Помимо различного материала изготовления они в первую очередь отличаются своей конструкций, что и является главным фактором при выборе конкретного крепежа для использования в тех или иных целях. На сегодняшний день метизная промышленность выпускает такие виды крепежа для профлиста как всевозможные заклепки, кровельные гвозди, саморезы, дюбеля и шурупы. Причем, чтобы выполнить крепление правильно, следует использовать только специально предназначенный для этого крепеж. Применение иного вида крепежных изделий может привести к некачественному монтажу профлиста, что сильно сократит срок службы кровли или забора.
При крепеже профлиста к металлическим прогонам используют саморезы и заклепки. Самым распространенным крепежным элементом является саморез (в том числе при креплении к деревянной обрешетке). Он удобен тем, что, в отличие от заклепки, для его установки не требуется предварительное сверление отверстия. Это возможно благодаря конструкции самореза – кончик его рабочей винтовой части заострен и выполняет роль сверла. Чтобы установить заклепку необходимо сначала просверлить отверстие, а перед этим предварительно накернить профлист (для точности сверления отверстия), что ведет к его деформации и порче защитного покрытия на нем. Саморез еще хорош тем, что его установка, в отличие от заклепки, может проводиться без специального инструмента, более проста и практически не требует особых навыков. Кроме того, в случае демонтажа выкрутить саморез очень просто и метиз может быть еще пригоден для дальнейшего использования, а вот расклепывание заклепки связано с определенными трудностями и неизменно приводит к повреждению профлиста и разрушению метиза.
Выше указанные особенности использования заклепок обусловили более узкую, чем для саморезов, область применения крепления профнастила клепанием. Этот метод актуален только в тех случаях, если по каким-либо причинам другие способы не могут быть применены. К примеру, заклепки незаменимы при крепеже профлиста на металлические каркас или прогоны, изготовленные из труб, уголков либо в виде полых сварных конструкций. В этом случае только клепание обеспечивает максимально качественный и быстрый монтаж профлиста. Это обусловило широкое применение заклепок при возведении заборов, где в качестве стоек используется различный металлический профиль.
Разбираем популярные ошибки монтажа
Давайте разберем основные ошибки — чем больше вы будете о них знать, тем надежнее будет ваша крыша:
- Слишком большое сверло. Итог – никакой герметичности и несущей способности соединения.
- Слишком тонкое сверло. Это наверняка приведет либо к сломанному крепежу, либо закусыванию резьбы – ее частичному уничтожению. И качественным такое крепление, конечно, не назовешь.
- Саморез закручен слишком слабо. В этом случае резиновая прокладка не будет плотно прилегать к поверхности металлического листа, и под нее легко попадет влага.
- Саморез закручен слишком сильно. В таком случае резиновая прокладка из-за перенапряжения быстро пойдет трещинами и станет пропускать воду.

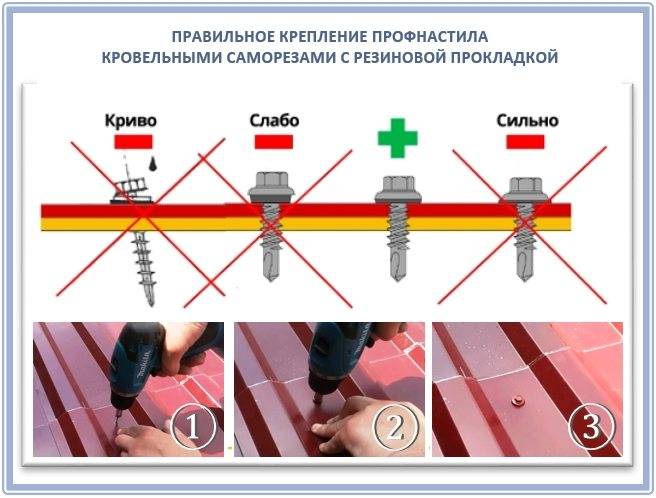

Разобраться в этом вам поможет такая иллюстрация:
Чтобы избежать перетягивания шайбы или облома сверла, необходимо применять соответствующий инструмент. Для этой цели подходит шуруповерт с невысокой скоростью вращения (до 1800 оборотов), которая позволяет контролировать угол входа самореза в кровлю.
Будьте внимательны: саморезы для профнастила комплектуют шайбой, которая чутко реагирует на перетяжку при завинчивании.
А вот что делать, если вы закрутили саморез не в то место (например, не попали в обрешетку), причем дважды? Выход есть: нужно закрыть отверстие от самореза герметиком и заклепкой. В результате последствия неправильного крепежа будут практически незаметны:
Еще один хороший совет по этой же проблеме:
Как вы видите, допустить ошибку может каждый, но если знать, как ее исправить, то проблем в будущем можно избежать.
Остальные участки кровли
Кроме основного расположения листов профилированных не стоит забывать и про такие составляющие крыши, как фронтонные свесы, торцевые и коньковые планки.

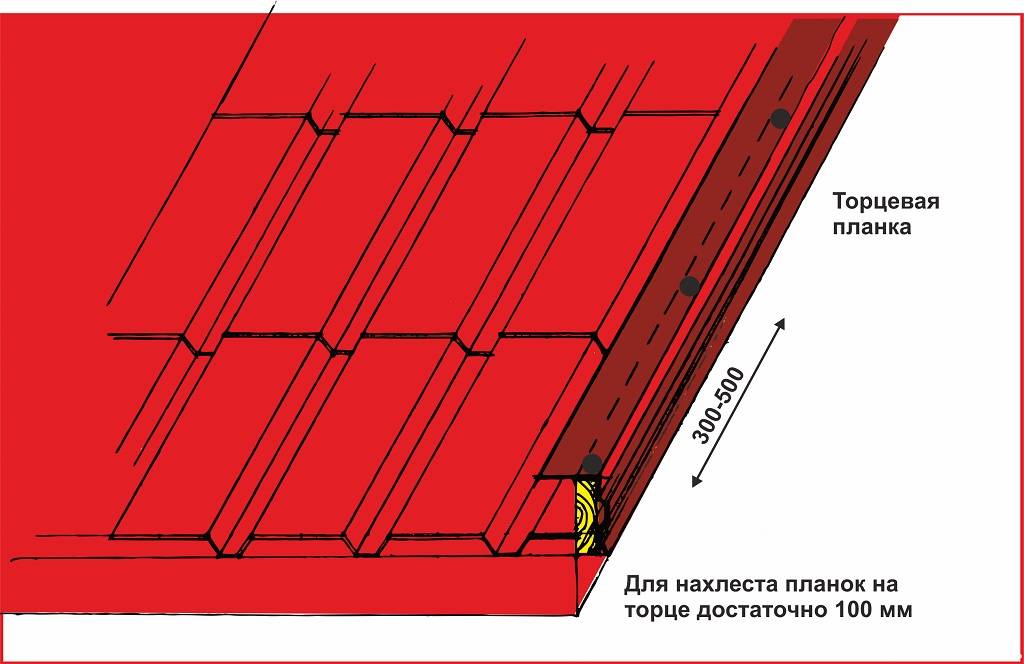

При укладывании торцевой планки, шаг саморезов выбирает в пределах одного метра. Каждая такая планка должна находиться по верху как минимум одного листа профнастила.
Коньковая планка имеет шаг крепления саморезов до 30 см. Это необходимо для создания более крепкой конструкции. Правда в данном случае лучше всего выбрать более длинные саморезы, так как не редки случаи, когда крепление осуществляется по верхнему расположению волны. А это придает дополнительно расстояние до обрешетки.
Как мы видим, расстояние между саморезами при фиксации листов профнастила будет разниться в основном от внешних факторов. Это само расстояние уже и будет определять то, какое количество саморезов нам необходимо будет приобрести для выполнения всего объема работ на крышке. Шаг может составлять и всего лишь 40-60 см, а может доходить и вообще до одного метра. Но никто не запрещает делать крепление еще чаще, чем того требуется. В таком случае мы получим более крепкую и надежную кровлю, которая даже с течением времени будет оставаться на своем месте.
Частые ошибки монтажа
Основные проблемы возникают при попытках экономии на крепежах и марке профнастила, использование листов с недостаточной жесткостью. Слабая фиксация или прикручивание металла саморезами со слабой коррозийной защитой приводит к срыву или деформацию односкатной крыши.
Помимо этого, к нарушениям относят:
- Размещение стыков листов против преобладающих потоков ветра.
- Нарушение последовательности крепления, например– стыковку соседних листов после их притягивания к обрешетке.
- Резку листов болгаркой с абразивными кругами.
- Отклонения от рекомендуемых нахлестов.
- Ходьбу по материалу в ходе монтажа без специальной обуви.
- Отсутствие обрешетки под тяжелыми доп. элементами(антеннами, водосточными желобами, солнечными батареями).
- Ошибки прикручивания саморезов, включая вкрутку под косым углом, чрезмерное прижатие или недокрутку. При правильной вкрутке стержень метиза располагается строго перпендикулярно, а уплотняющая прослойка сжимается с 2 мм до 1, не иначе.
- Поднятие и фиксацию профлистов при сильных порывах ветра.
Больше рекомендаций по обустройству односкатной крыши для частного дома своими руками, вы найдете тут, а из этой статьи вы узнаете о том, как возвести такой тип кровли для пристройки.
Виды крепления профнастила
В кровельных работах с профилированным листом используются два типа креплений: в изгиб гофры к решетинам и в волну при стыковке листов. Как это делают и с помощью каких крепежных материалов?
Крепление в прогиб
Таким способом располагают основные точки фиксации листа к обрешетке крыши. В качестве материала применяется кровельный саморез 4,8×35 мм с шестигранной шляпкой или стандартной, имеющей крестообразный флянец
Важной особенностью шурупов является наличие резиновой подкладки обеспечивающей герметичность отверстия
Ввинчивают саморез строго перпендикулярно обрешётке в прогиб волны. Нужно следить, чтобы шляпка при затягивании не деформировала прокладку и плотно прижималась к поверхности.
Крепеж в волну
Это второй тип фиксации, он используется для соединения соседних листов в ряду и крепления порядовок между собой.
В качестве крепежа применяют такие же по назначению шурупы, как и при монтаже к обрешетке, но короче – 4,8×20 мм. При ввинчивании такой саморез надежно стягивает два листа металла, но сам не дотягивается до решетин и не деформирует профнастил.
Существует мнение, что ввинчивать саморезы необходимо именно в волну — верхнюю точку профнастила, особенно если небольшой уклон. Таким образом уменьшается вероятность протечки. Кроме того, в весеннее время много циклов замерзания-таяния воды в желобах. В таких условиях резиновые подкладки на шурупах намного быстрее потеряют эластичность и попросту сгниют. Но толщина проката в таком случае должна быть от 0,5 мм. Это маркировки профиля выше — С44, HC-35 и т.д.
Крепежные материалы нужно закупить в необходимом количестве, сделав предварительные расчеты по расходу.
Монтаж обрешетки
Обрешетка – верхний элемент кровельного покрова. Делают ее из металла, дерева или железобетонных плит. Металлические рекомендованы при использовании профлистов толщиной 0,7 мм. Перед укладкой профиля определяют уклон кровли, учитывают нагрузки и производят монтаж контробрешетки, сделанной из доски.
Последовательность монтажа:
- На стропы укладывают гидроизоляцию.
- Вдоль стропильных досок набивают брус контробрешетки, поперек нее делают обрешетку из бруса с сечением 5х5 см.
Чтобы деревянные или металлические элементы прослужили долго, их обрабатывают антисептиками и антипиреном. Для расчета материала нужно знать длину, ширину ската и планируемый шаг укладки досок (10% запас для подрезки).
Как правильно крепить профнастил на крышу саморезами
Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

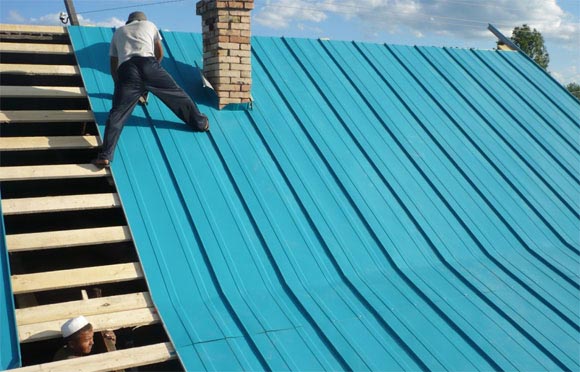

- Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
- Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
- Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.
Укладка профнастила
ОСТОРОЖНО!
Саморезы необходимо закручивать строго под прямым углом к поверхности. Излишнее усилие при закручивании может привести к деформации и отслоению защитного покрытия листа профнастила. Лучше всего использовать для этой операции специальные шуруповерты.
- Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
- Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
- На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
- Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
- Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.
Крепление листа
Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.
Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.
Крепление ветровой планки
Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.
ВАЖНО!
Через два-три месяца необходимо произвести подтягивание саморезов для профилактики расшатывания конструкции крыши.
Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.
Как правильно крепить профнастил к забору
Давайте разберёмся, как крепить профлист на забор так, чтобы он сослужил вам долгую службу. Чтобы конструкция обладала жёсткостью, противостояла давлению снега или других факторов, учитывайте ряд нюансов установки стены из профнастила.
Одним из таких свойств является разнообразие методов крепления и большой выбор того, чем крепить листы к ограде. Рассмотрим основные и самые популярные из них.
Методы крепления
- Крепление саморезами. Самый распространённый способ крепежа для профнастила забора на лаги. С ним справится даже человек далёкий от строительства. Всё что нужно это специальные саморезы, хомуты и шуруповерт.
- Заклепки для металла. Хороший метод возведения конструкции, однако более трудоёмкий, требующий больше времени. Чтобы состыковать листы с балками нужен специальный инструмент, хотя такое крепление надёжнее саморезов.
- Сварка листов. Подходит, если нужно в короткие сроки закрепить много ограждений без шуруповерта. Такой приём менее надежный из-за коррозии, при этом требует обязательной обработки мест сварки специальным защитным покрытием.
Какой метод выберете?
СаморезамиЗаклепкамиСваркой
Стоит отметить, что при самостоятельной сборке небольшой ограды для дачи или собственного участка, лучше подходит вариант с саморезами. Вы не потратите много времени и получите лучшее соотношение цены и качества.
Крепежные элементы
Не зная точно, чем и как крепить профнастил, начинающие мастера совершают множество ошибок, которые негативно отражаются на качестве, долговечности кровли. Главным промахом, который характерен для непрофессиональных кровельщиков, считается неправильный выбор крепежных элементов.
Чтобы закрепить каждый лист профнастила на обрешетке требуется 11-12 саморезов, каждый из которых является брешью в гидроизоляционном слое крыши.
Поэтому крепление профнастила осуществляется с помощью специального крепежа:
- Оцинкованные саморезы с широкой шляпкой. Эти крепежные элементы изготовляют из оцинкованной стали, которая обладает высокой устойчивостью к коррозии. Если прикрутить лист кровельного материала к обрешетке с помощью обычного самореза, крепежный элемент выйдет из стоя раньше, чем профлист. Широкая шляпка предотвращает проникновение влаги в изготовленное отверстие, но опытные мастера дополнительно используют для этого резиновые прокладки.
- Саморезы с резиновой или полиуретановой прессшайбой. Специальные кровельные саморезы, снабженные шайбой из уплотняющего материала, отлично защищают кровлю от проникновения влаги в местах, где осуществлялся крепеж покрытия к обрешетке. Крепление профнастила кровельными саморезами обходится дороже, чем использование простого оцинкованных саморежущих шурупов. Большой популярностью пользуются окрашенные крепежные элементы, которые подбирают в тон к цвету профилированного листа.
Производители и профессиональные кровельщики, что закрепить профлист на обрешетке нужно саморезами. Для фиксации листов этого материала нельзя применять сварочные аппараты или гвозди. Сварка повреждает полимерное покрытие профнастила, оголяя уязвимый к коррозии металл. Гвозди не рекомендуют использовать, так как они не выдерживают сильных порывов ветра, что приводит к срыву кровельного материала.
Особенности процесса
Мы разберем процесс очень подробно и разобьем его на такие этапы:
- Выбор крепежа в зависимости от конфигурации крыши;
- Крепление элементов.
Этап 1 – выбор профлиста и крепежа
От выбора профилированного листа напрямую зависит тип крепежа, поэтому в первую очередь определитесь с данным аспектом:
Самый простой вариант маркируется «С», это стеновой вариант с высотой волны от 8 до 44 мм. Его отличает невысокая цена, но для кровель он подходит не очень хорошо. Я советую применять такие изделия для навесов и небольших строений;
Марка «НС» подходит и для стен, и для кровельных систем. Высота гофры у них обычно составляет от 35 до 44 мм, но если варианты и волной пониже. Это так называемая «золотая середина», которую я рекомендую использовать на домах и других строениях;
Самый прочный вариант маркируется «Н» и имеет волну от 57 до 114 мм. Такие листы всегда делаются с ребрами жесткости, но ввиду высокого профиля они больше всего подходят для промышленных строений.
Три основных варианта:
Если угол наклона меньше 14 градусов, то напуск на стыках должен быть не менее 200 мм. Плюс рекомендуется дополнительно защищать соединения герметиком;
- Для наклона ската от 15 до 30 градусов необходим нахлест 15-20 см без дополнительной герметизации стыков;
- Если угол более 30 градусов, то напуск может составлять 10-15 см.
Еще один фактор, влияющий на выбор крепежа – конструкция обрешетки.
И здесь возможны два варианта:
К металлическим прогонам крепление производится с помощью специальных саморезов по металлу с крупным сверловым наконечником. Их длина должна быть не менее 25 мм для основного крепления и 70 мм для фронтонных и коньковых элементов. Крепежные элементы должны быть того же цвета, что и основное покрытие, тут все легко, ведь материал имеет маркировку RAL;
Крепление профлиста к обрешетке из дерева производится с помощью саморезов со сверлом поменьше. Обычно для крепления основных элементов используется крепеж длиной 29 или 35 мм, а для коньков и планок применяется вариант на 70 мм.
Этап 2 – процесс крепления
Если все необходимое есть под рукой, то можно приступать к работе.
Разберемся, как крепить профлист на крыше:
Важно разместить первый лист правильно. Его, во-первых, нужно выставить по уровню, а во-вторых, выставить свес, он должен быть не более 10-15 см
Также вы должны разобраться, как правильно размещать саморез, на схеме ниже показаны правильный и неправильный способы крепления, очень важно сразу разобраться в этом аспекте;
Важно понимать, что профлист всегда крепится в нижнюю часть волны. Вам не нужно крутить через верх волн, так как можно деформировать материал, если не уследить за силой закручивания
В процессе проведения работы важно следить за правильным положением шуруповерта, он должен располагаться перпендикулярно, чтобы не получалось перекосов;
Работа продолжается, пока вся поверхность не будет закрыта
Если у вас профиль крыши ломаный, то есть угол наклона меняется, то нужно уделить внимание соединению листов. Верхний элемент надо перегнуть так, чтобы он заходил на 30-40 см за изгиб, а под него уже заводить следующий лист
Только так можно обеспечить надежную стыковку;
После того как профлист закреплен, можно приступать к монтажу торцевых планок. Они должны заходить на поверхность не менее чем на 100 мм. Крепление производится с шагом в 30-50 см, длина самореза должна быть такой, чтобы он входил в каркас не менее чем на 30 мм.
Я обычно использую вариант на 70 мм для верности;

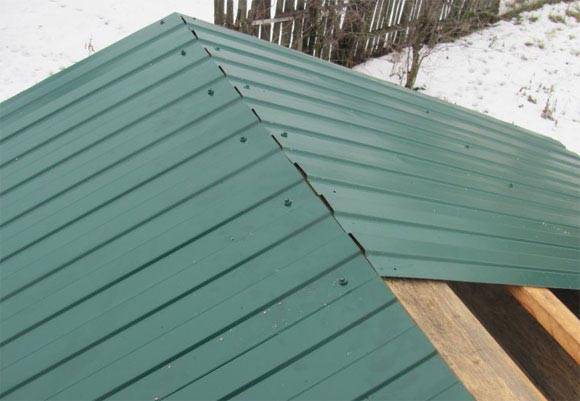

В последнюю очередь крепится конек. Я советую использовать такую технологию: по краям вдоль линии расположения элемента приклеивается специальная пароизоляционная лента, которая закроет стык, но при этом не будет мешать нормальному воздухообмену
. По краю закручиваются кровельные саморезы с шагом примерно в 20 см.
Крепить профнастил на крышу из металлических ферм нужно точно также, единственное различие в том, что саморезы должны выходить из металла с обратной стороны на 7-8 мм. Так обеспечивается надежное крепление материала к поверхности.
