Виды фрез для обработки металла их конструкция и назначение
В зависимости от запланированных работ, необходимо применять соответствующие виды режущих насадок. Они классифицируются на виды по форме режущей части, а также назначению. Для начала выясним, какие виды фрез по металлу выпускают современные производители, и для каких целей предназначаются эти насадки.
- Отрезные — предназначены для резки заготовок
- Дисковые — служат для фрезеровальной обработки углублений, выемок и канавок
- Концевые — с их помощью создаются пазы, выемки и прочие углубления
- Угловые — используются для работы с наклонными поверхностями
- Шпоночные — по конструкции похожи на сверло, и предназначаются они для фрезерования в двух направлениях
- Торцевые — служат для работы с протяженными плоскими поверхностями
- Цилиндрические — позволяют производить обработку открытых поверхностей, имеющих сложную многослойную конструкцию
- Фасонные — подходит для работы с заготовками, имеющими фасонный профиль
Это основные виды фрез по металлу, но в действительности их на самом деле больше в несколько раз. Самыми популярными являются дисковые, угловые и шпоночные. Чтобы более подробно разобраться с конструктивными особенностями всех видов фрез по металлу, а также их назначением и особенностями применения, рассмотрим их детально.
Устройство инструмента

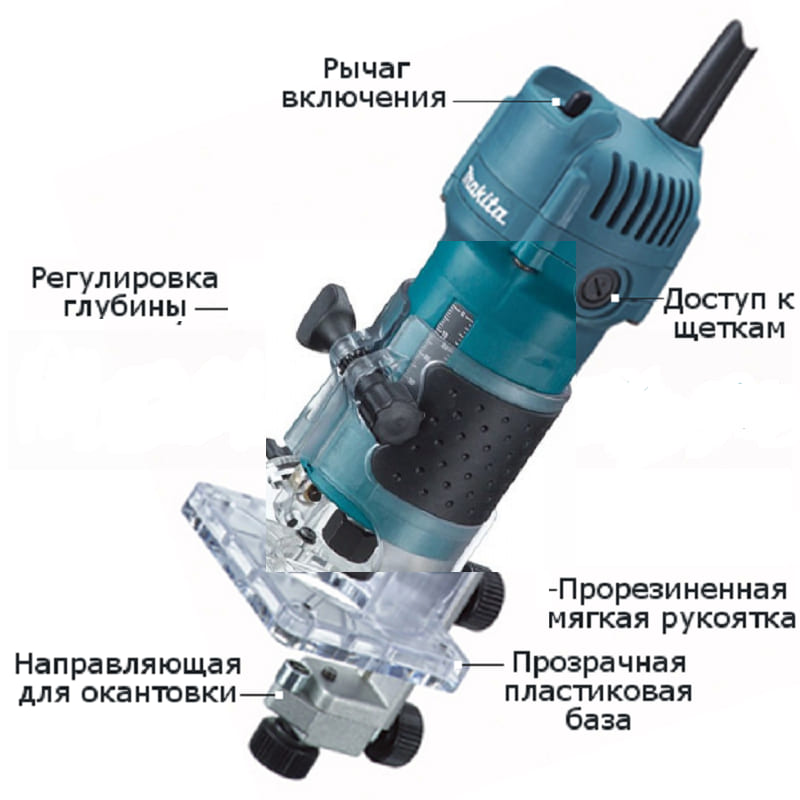

На первый взгляд конструкция электроинструмента для обработки кромок аналогична ручной фрезерной машине. Обычный электрический шпиндель и скользящее основание делают оба инструмента очень похожими. Тем не менее, это разное оборудование, отличающееся как по конструкции, так и по назначению и приемам выполнения работ.
Кромочная машина обычно меньше по габаритам и ориентирована на удержание одной рукой. Обработка граней не требует глубокого врезания в материал, поэтому инструмент оснащается электродвигателем небольшой мощности. Еще одно отличие ручного фрезера от кромочного фрезера заключено в конструкции опорной плиты.
В первом инструменте реализована возможность свободного вертикального перемещения, обеспечивающая различную глубину фрезерования. При обработке кромок такое движение не востребовано. Фреза для работы по торцу практически всегда имеет постоянный вылет. Поэтому опорная плита кромочной машины проста по конструкции и обычно не оснащена дополнительными механизмами.
Производители предлагают несколько целевых модификаций кромочного инструмента, с некоторыми отличиями в конструкции. В работах по гипсокартону рекомендуется применять окантовочный фрезер. Он имеет самую простую конструкцию основания и маленькую мощность двигателя. Назначение машины обусловило и небольшой диаметр используемых фрез.
Для работ по установке дверной фурнитуры позиционируется кромочно-петлевой фрезер. Эта машина отличается корпусом с отогнутой ручкой, и напоминает классическую дрель. В отдельную категорию выделяют фрезеры для обработки кромки ПВХ. Их главная особенность заключена в дополнительной рукоятке, необходимой при удержании оборудования на весу.

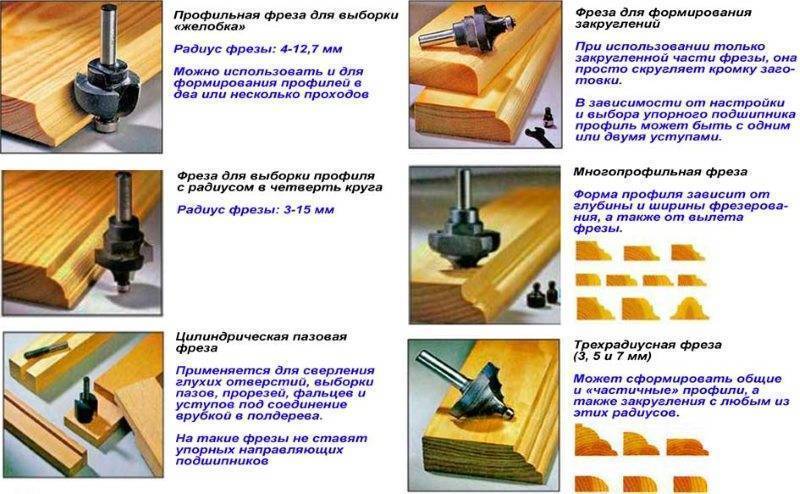

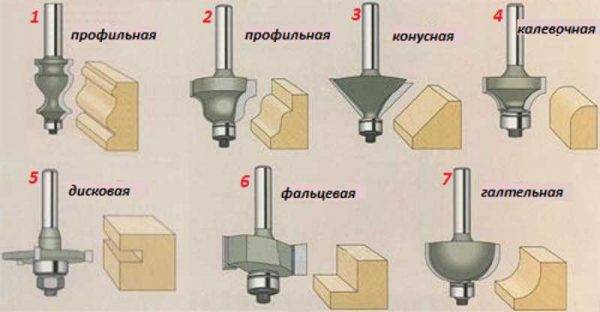

Фрезы для ручного фрезера по дереву: конструктивные особенности
Ассортимент фрез для деревообработки на прилавках российских магазинов достаточно широк. Но если говорить о конструкции, то по этому признаку можно выделить три основных типа:
- Сборная фреза – это болванка с приваренными к ней режущими элементами. Технология изготовления таких насадок довольно проста, что явилось причиной их лидерства по количеству продаж – основная масса продаваемых насадок именно такого типа.
Так выглядит сборная фреза – наиболее распространённый вариант на рынкеНасадки со сменными режущими элементами. У таких фрез кромки заточены с двух сторон, что позволяет перевернуть насадку, если одна сторона затупилась, и продолжать обработку.
А это уже насадка со сменными режущими элементамиМонолитная фреза представляет собой цельный элемент, кромки которого выточены в основании. Сломать подобную фрезу практически невозможно, однако несколько заточек приводят её в негодность.
Монолитную фрезу сломать практически невозможно – они являются самыми прочными
Характеристики лезвий
Расположение лезвий на фрезе бывает вертикальным, наклонным либо спиральным. Вертикальные режущие кромки просто срубают фрагменты дерева с заготовки, могут оставлять сколы, плюс к тому быстро изнашиваются. Однако эти лезвия легче остальных поддаются заточке и правке.
Для аккуратного срезания слоёв древесины без сколов применяют режущие головки с угловым наклоном ножей. Они дают более качественные выемки, дольше служат, не требуют регулярной заточки. Режущая часть иногда делается в виде спирали, подобно сверлу.
Наклонное расположение
Также лезвия делятся на 2 вида по материалу и назначению:
- HSS – применяются для работ по мягким породам дерева на высоких скоростях вращения. Такие лезвия называют быстрорежущими. Недостаток – быстро затупляются и изнашиваются. HSS расшифровывается как High Speed Steel.
- HM – изготовлены из твёрдых сплавов. Используются для резки намного более прочных материалов, чем дерево. Лезвия HM имеют улучшенные характеристики, оттого и стоят больше, чем HSS. Режущие кромки дополнительно оборудованы твердосплавными напайками, как правило, из карбид вольфрама. Этот тип лезвий используется для работы на более низких оборотах, чем HSS.
Фрезы комбинированные

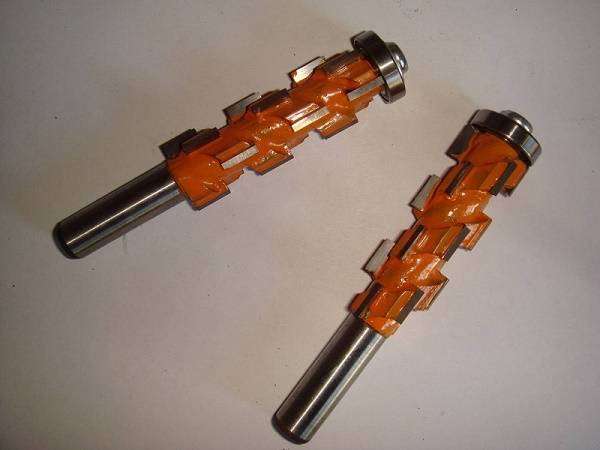

Используют модели для объединения двух заготовок. Сделать это возможно по торцу или кромке. Сочетают преимущества шаровых и пазовых, при этом дополнительно шлифуют и расширяют плоскость.
Комбинированные универсальные
Получают паз-шип, которые находятся напротив. Не сменяются, как это бы было в случае работы стандартными методиками.

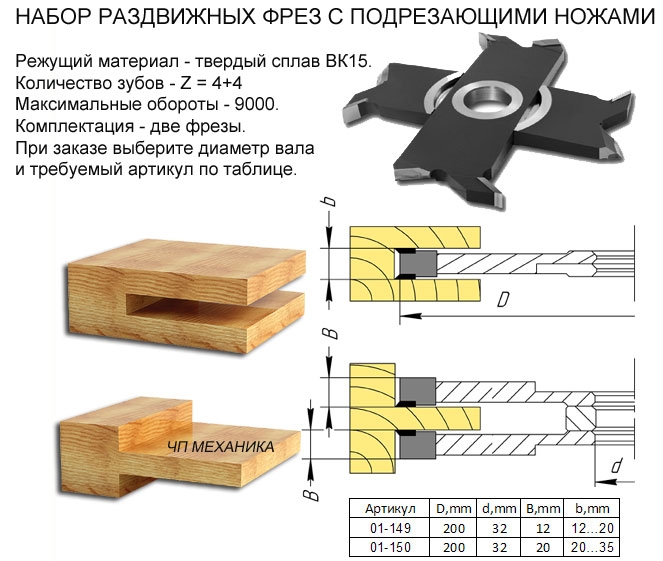

Пазо-шиповые
Конкретно такие вариации нужны для произведения паза в заготовке первой, а шипа во второй. Размеры подгоняются идентичными, дополнительных манипуляций не требуется.
Для изготовления вагонки
Принцип действия похож на предыдущий, но оснастка позволяет получить фигурные выемки паза и шипа с увеличенной рамой соприкосновения. Это в результате улучшает соединение деталей.
Комбинированные рамочные
Включают упорные подшипники, режущие ножи, фиксатор и шайбу, установленные на общей платформе. Исполняются в мультикомплексных работах. Не вынимаются деталь фреза, достаточно выставить настройки.
Кромочные фрезы
В большинстве случаев кромочные фрезы имеют упорный подшипник. Благодаря ему появляется возможность вести инструмент по шаблону, обрабатывая кромки и ребра заготовок.

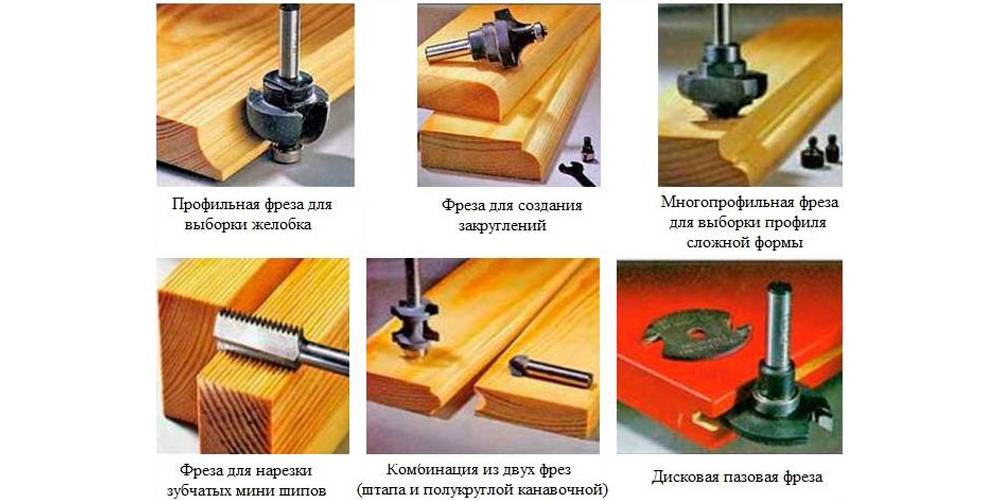

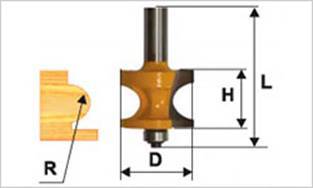

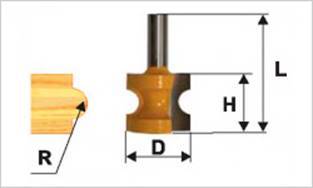

Полустержневые

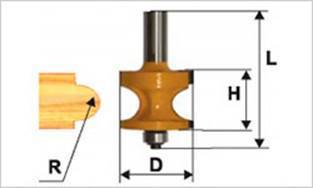

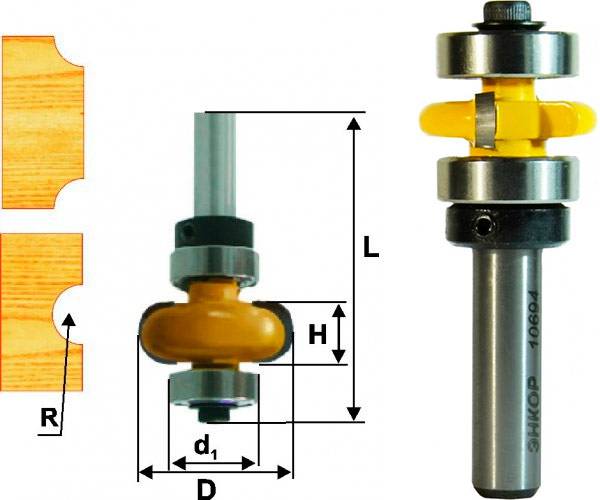

Инструмент создает выступы полукруглой формы на кромках заготовок.
Если использовать полустержневую фрезу в паре с калевочной или галтельной, то можно изготавливать шарнирные соединения. Также полустержневым инструментом изготавливают стержни круглого сечения. В этом случае заготовка обрабатывается с обеих сторон.

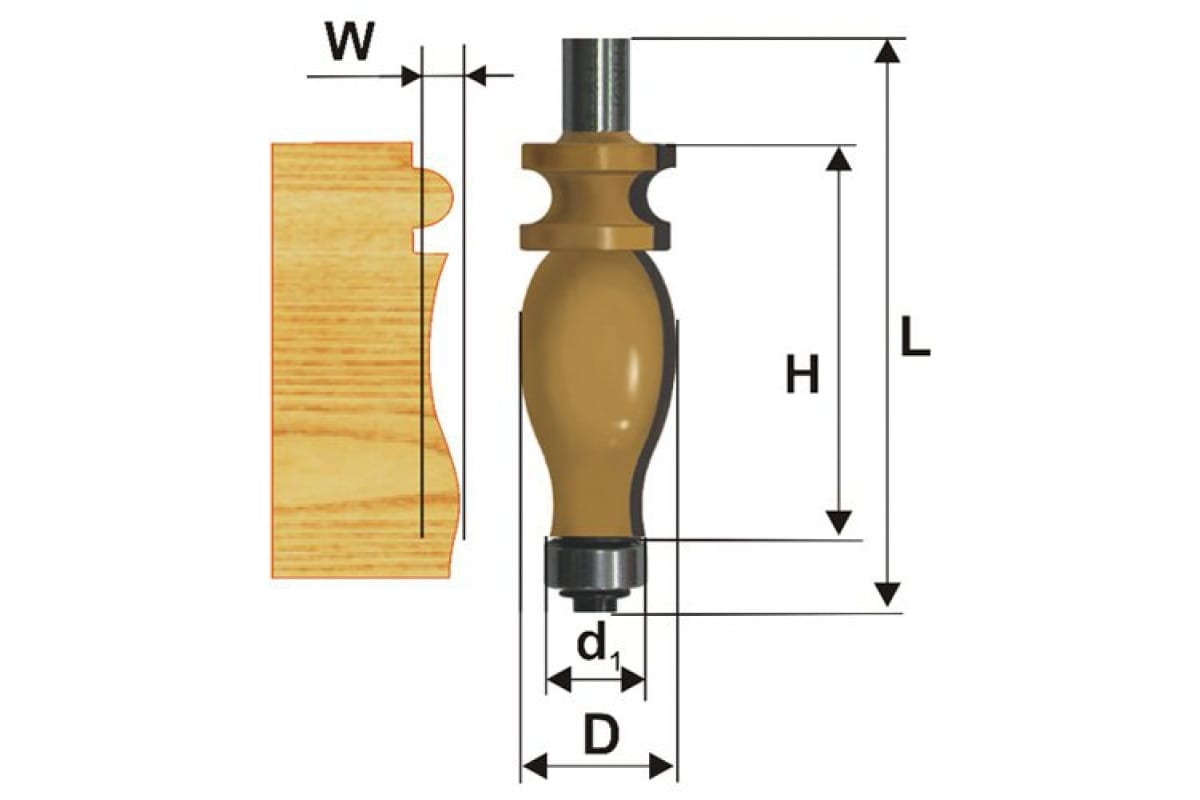

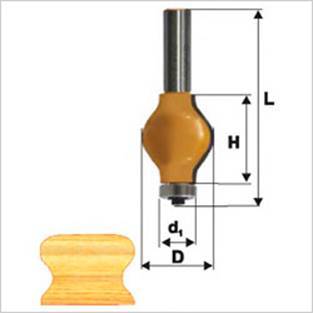

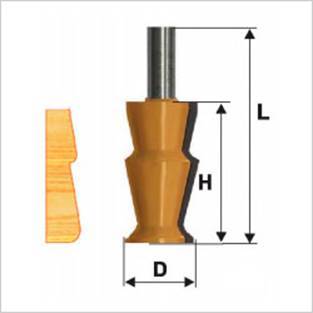

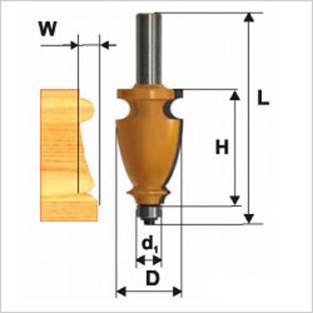

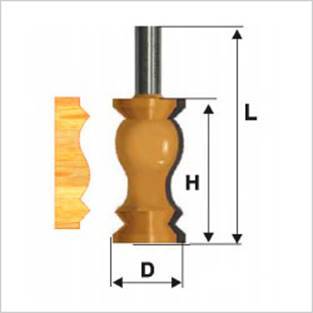

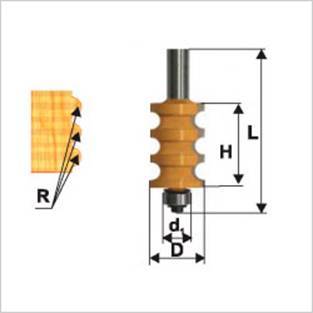

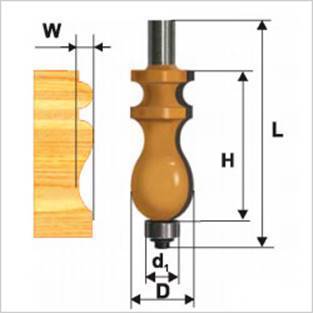

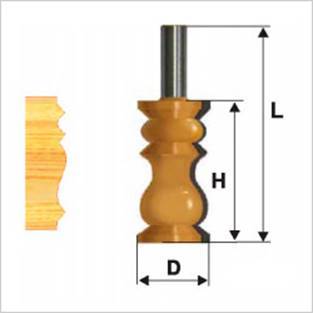

Фигурные

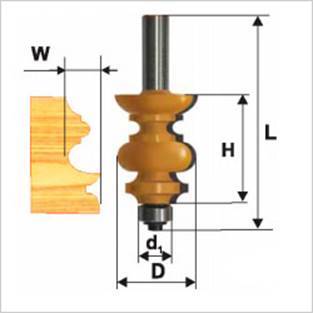

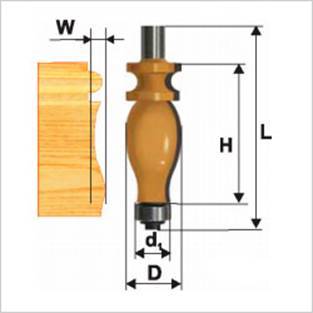

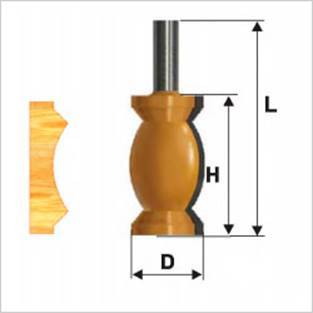

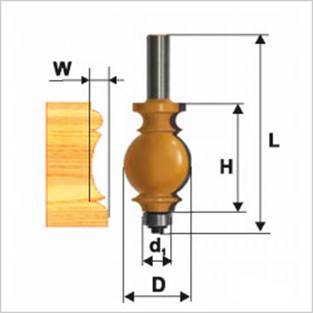

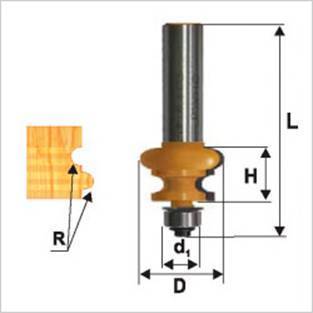

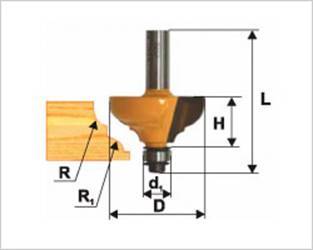

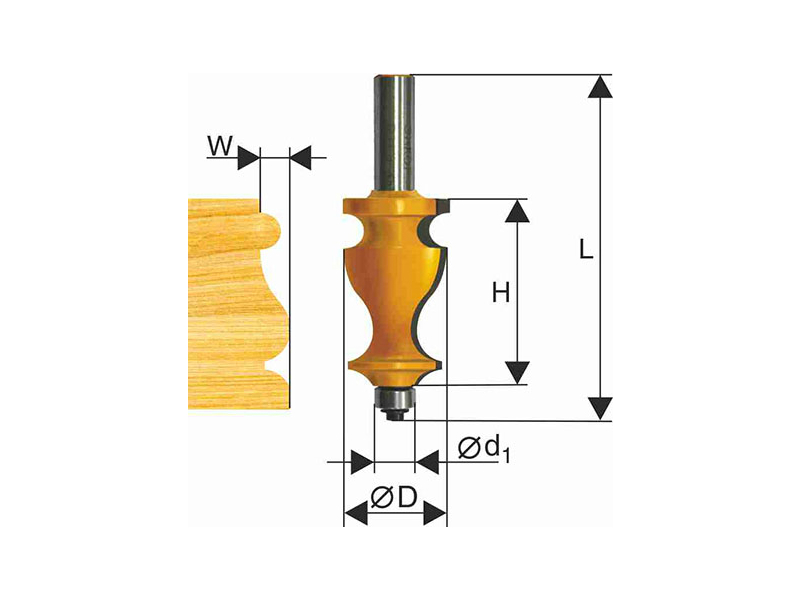

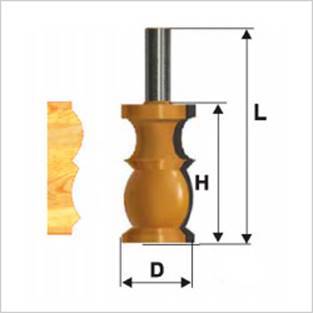

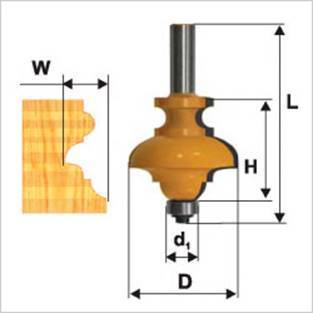

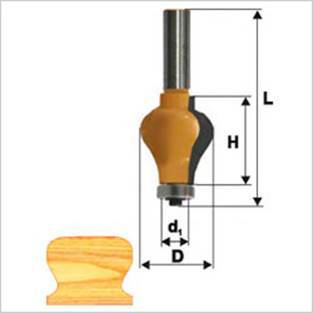

Данные фигурные фрезы еще называют мультипрофильными. В зависимости от задач мастер может использовать часть профиля оснастки или задействовать его полностью. Во втором случае потребуется устанавливать инструмент в агрегат, который имеет мощность не менее 1600 Вт.

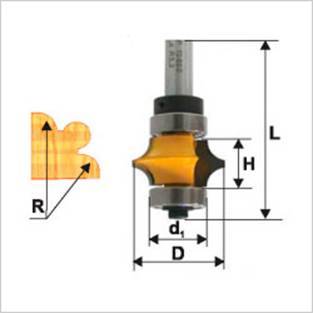

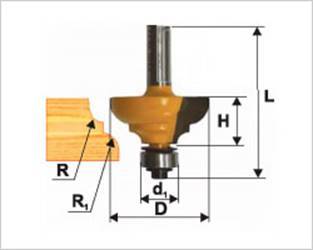

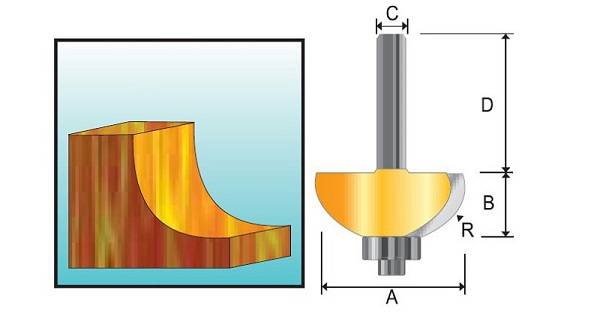

Галтельные

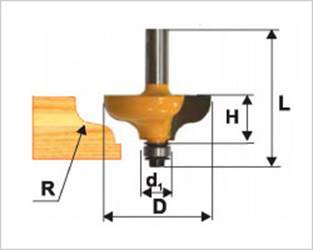

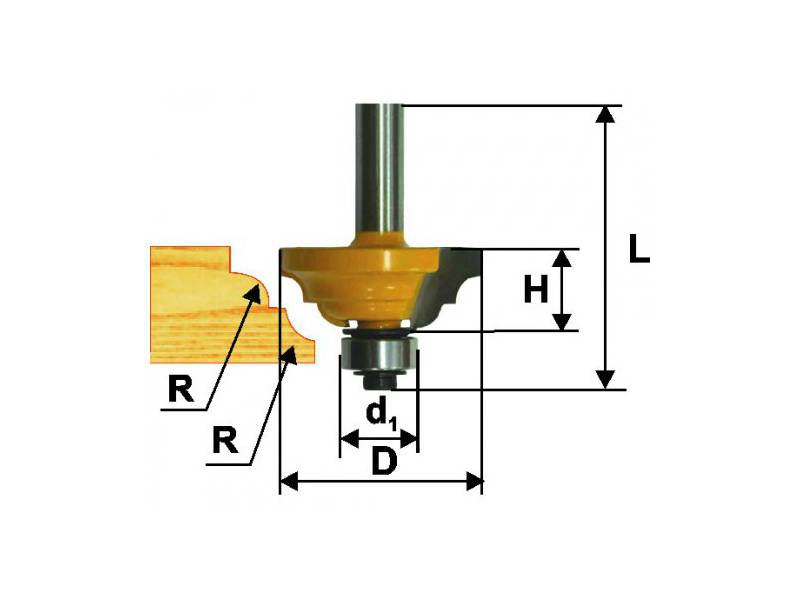

Предназначаются для придания ребрам заготовки внутреннего радиуса или выборки пазов с круглым сечением.
Галтельные фрезы оснащаются одним или двумя подшипниками, исключающими перекос инструмента.

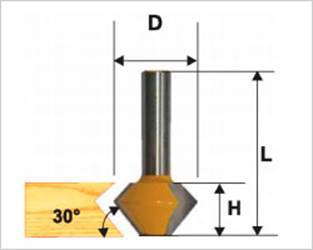

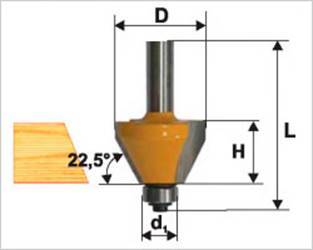

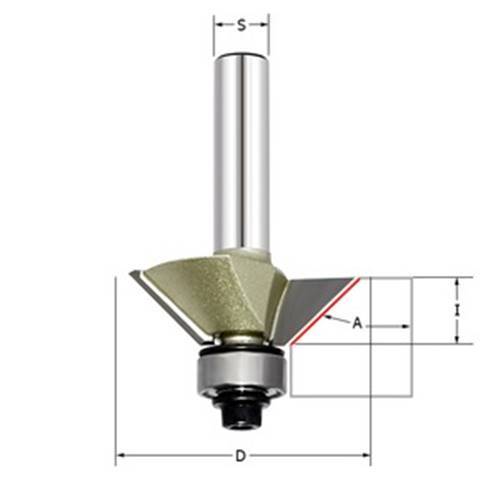

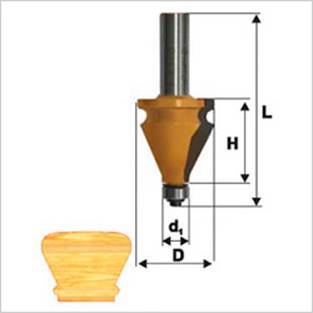

Конусные
С помощью конусных резаков можно:
- снимать фаску на ребре заготовки;
- декорировать кромку столешницы;
- создавать угловой срез на ребрах заготовки перед их склеиванием (можно получать изделия многоугольной формы).
Фальцевые

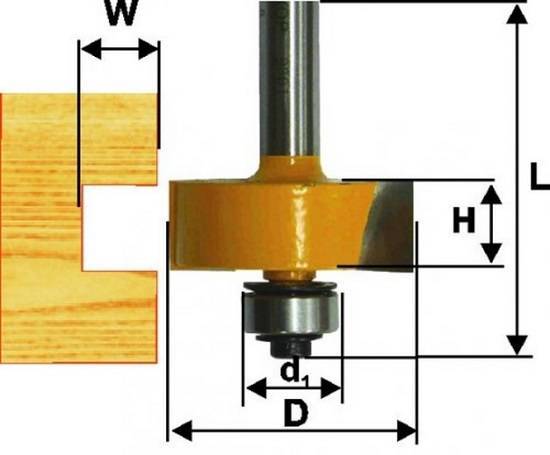

Применяются для выборки четверти и пазов прямоугольного сечения. Благодаря упорному подшипнику фальцевая фреза может использоваться как на ровных, так и на криволинейных заготовках.

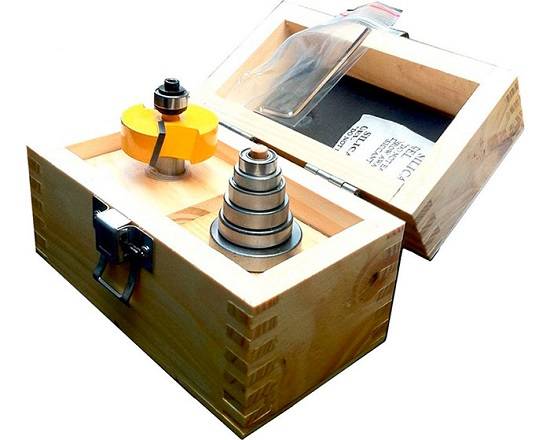

Для регулировки глубины паза применяют упорные подшипники разных диаметров.

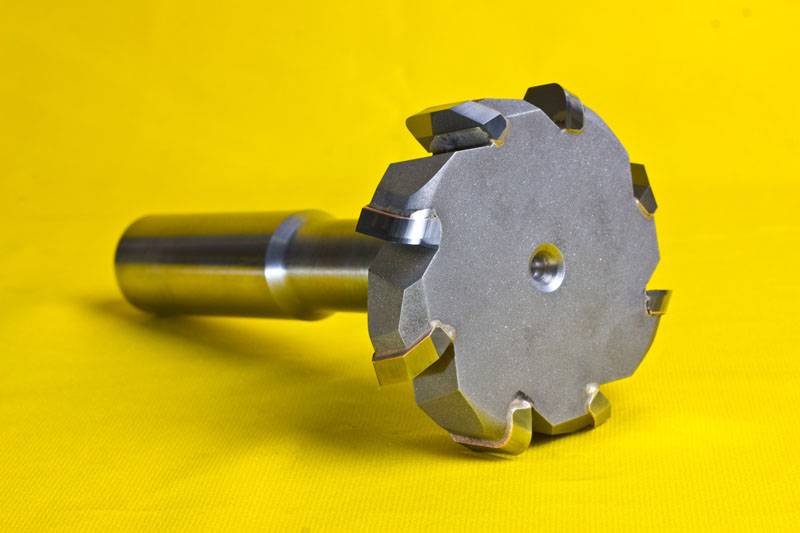

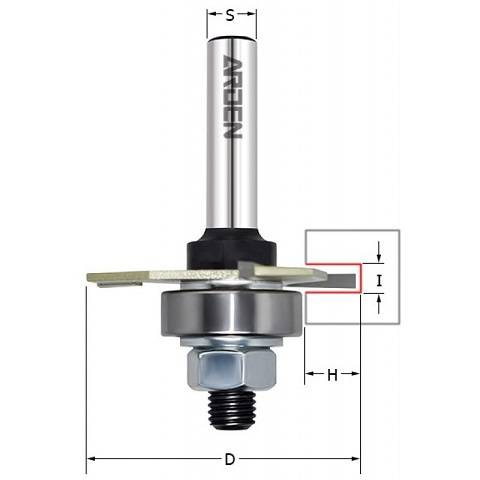

К этой же категории относится и пазовая дисковая фреза. С ее помощью в заготовке прорезается паз под установку Т-образной ПВХ кромки.

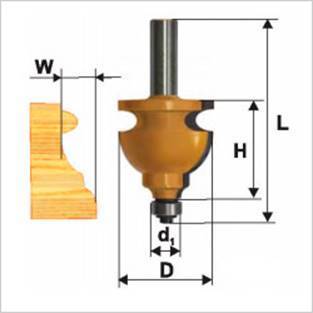

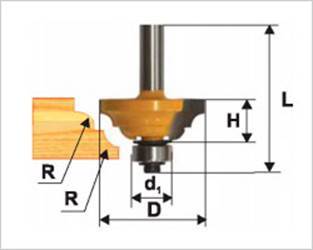

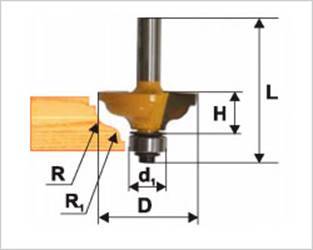

Калевочные

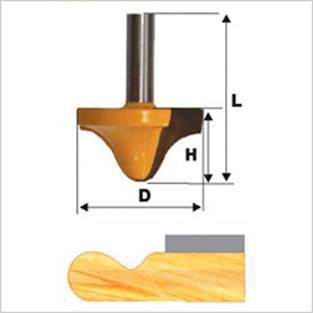

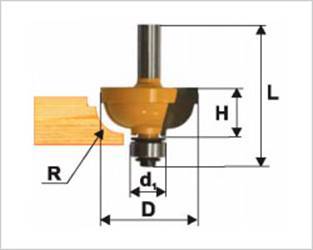

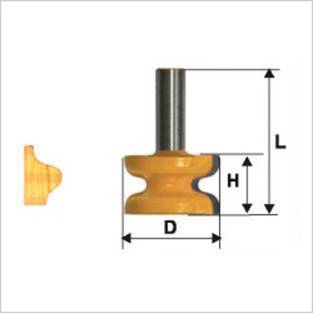

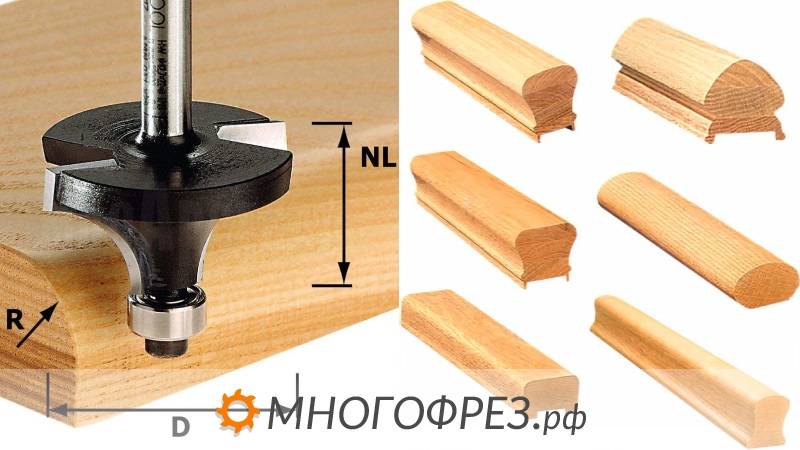

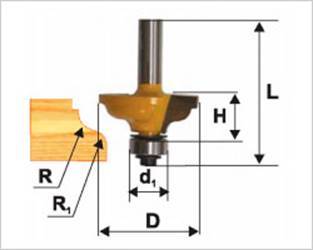

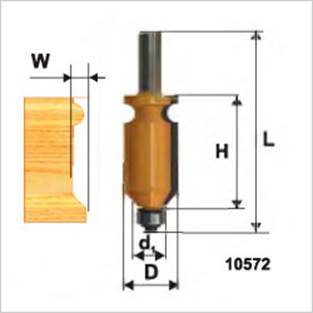

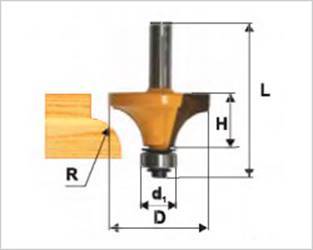

Калевочные фрезы позволяют получить дугообразную, прямую, а также фигурную кромку на заготовке. Работая какой-либо частью одной и той же оснастки, можно:
- скруглить ребро детали;
- получить кромку с фальцем;
- сделать полустержневой выступ;
- получить кромку с губкой;
- сделать декоративную обработку ребер, к примеру, изготавливая оконные рамы.

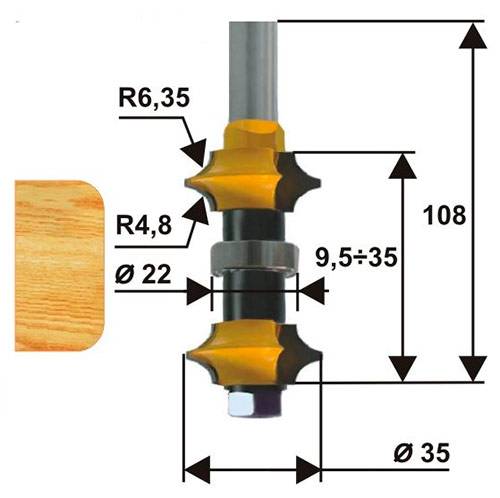

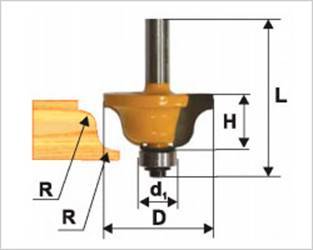

Оснастка данной серии может быть и двойной, как показано на следующем рисунке.
На двойном резаке расстояние между элементами можно менять в соответствии с толщиной заготовки. Благодаря двум элементам заготовка обрабатывается в один проход, одновременно с обеих сторон.

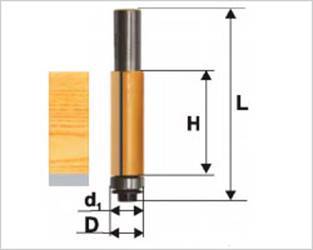

Прямые

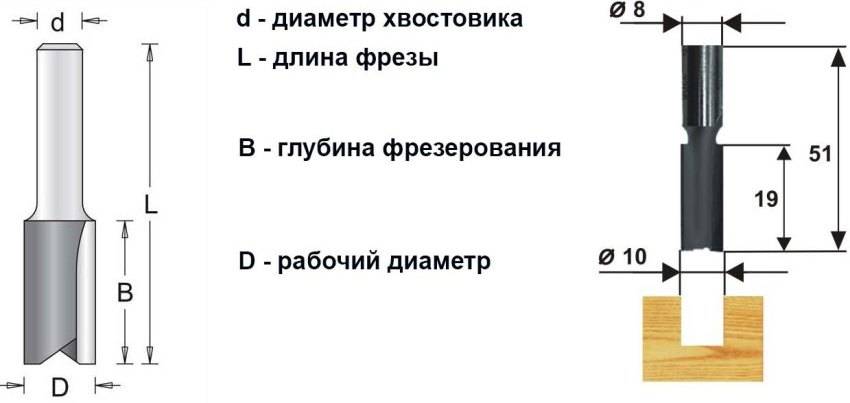

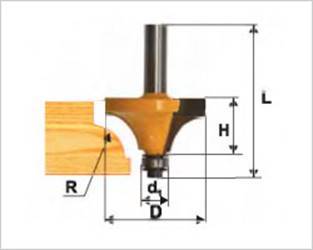

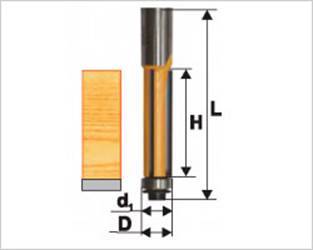

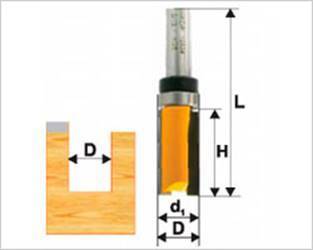

Прямая кромочная (обгонная или торцевая) фреза применяется при чистовой обработке торцов заготовки или создания идеального угла в 90 между пластью детали и ее кромкой (торцом). Подшипник может быть установлен в верхней или нижней части инструмента.

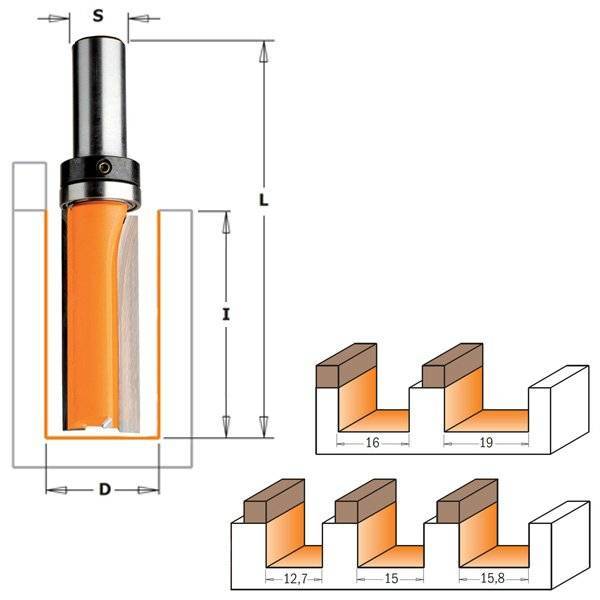

Кроме функции торцевания, оснастку с верхним подшипником можно использовать как пазовую и прорезать паз прямоугольного сечения на пласти заготовки, конечно же, используя шаблон определенной высоты. Диаметр подшипника обычно равен диаметру инструмента, то есть он находится заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший по диаметру, чтобы расширить возможности оснастки.
Фреза “кукуруза”
Фреза кукуруза также является кромочной. Основное ее предназначение – это шлифовка и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) обеспечивается легкое удаление стружки и плавный ход инструмента.
Кромочная фреза
В общем виде конструкцию этого резца можно представить следующим образом:
- Хвостовик, который зафиксирован в патроне. Имеет цилиндрическую форму, есть канал для лучшего крепления в патроне. В продаже имеются насадки с конусным зажимом, изготовленным из легированной стали.
- Резец, повторяющий своей формой очертания обрабатываемой кромки. Он может быть выполнен цельным с хвостовиком. Материал, из которого изготавливают резец, выполнен из твёрдых сплавов или быстрорежущей стали.
- Подшипник, закрепленный сверху или снизу хвостовика. Различный диаметр таких подшипников позволяет контролировать глубину прорези.
Фреза кромочная фальцевая

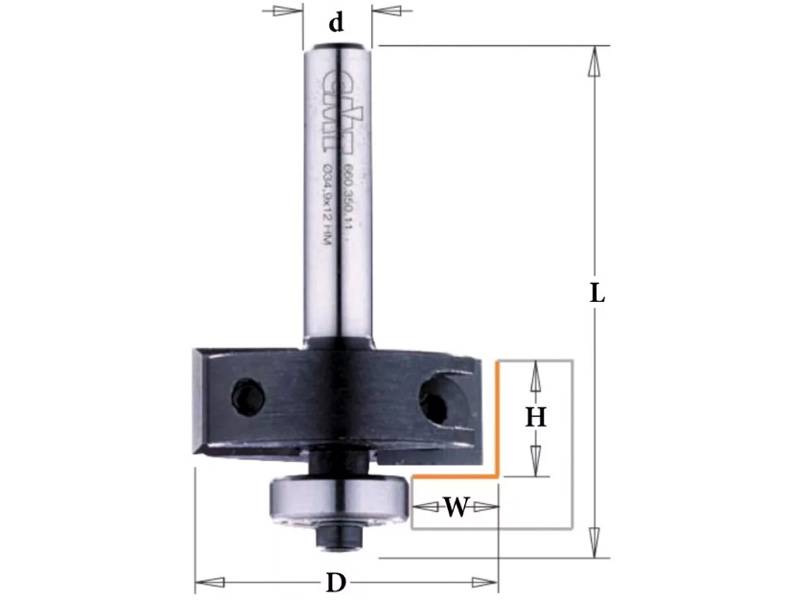

Этот тип предназначен для формирования выборок с фальцем в виде прямоугольника, выборке четверти, вырезке паза по кромке заготавливаемого материала. С помощью упорного подшипника становится возможным фрезеровать линейные и криволинейные виды заготовок. Их применяют для сращивания заготовок в четверть, вырезания пазов для монтажа дверных филенок, фрезеровки фальцев и элементов мебели.
Фреза по дереву кромочная
Является самым широко распространенным инструментом для работы с деревом. Зачастую в наборах, предназначенных для работы в домашних мастерских, именно кромочные резцы составляют большинство. Их классификация значительно превосходит остальные виды. Эти фрезы подразделяются на профильные, конусные, калевочные, дисковые, фальцевые, галтельные, фигирейные.
Фрезы по металлу

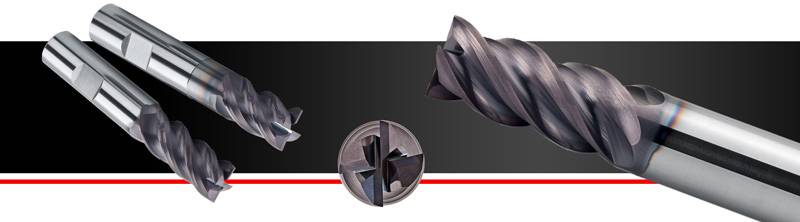

Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.

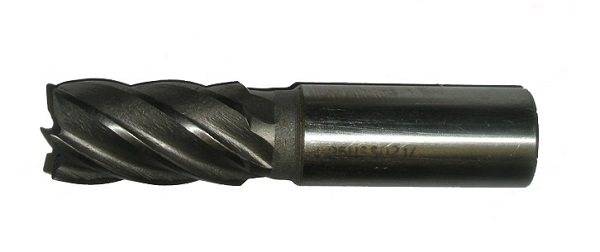

Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.
Борфрезы по металлу бывают следующих видов.
- Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.
- Конические (60°). Применяют для зенкования отверстий.
- Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.
- Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.
Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.
- Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.
- Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.
- Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.
- Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.
- Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.
- Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.
- Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.

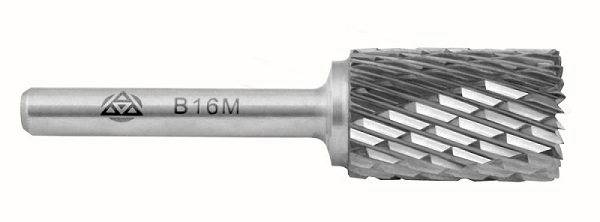

- Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.
Конфигурация
Рассматривая, какие фрезы для чего нужны, следует рассмотреть их разновидности в соответствии с такой характеристикой, как конфигурация. Форма рабочей части может быть самой разной. Это определяет область применения инструмента. Существуют следующие разновидности фрез:
- Бор. При помощи этой фрезы удаляется наросшая вокруг ногтевой пластины кожа.
- Цилиндр. Позволяет создать нужную форму среза. Это может быть овальный, заостренный ноготь. Также просто создается квадратная форма с закругленными или прямыми углами.
- Фиссурная конфигурация. Отличается от других насадок заостренной формой. Этот инструмент применяется для шлифовки.
- Игловидная. Нужна для обработки кутикулы в уголках ногтя, а также отмершего эпителия в труднодоступных зонах.
- Коническая (обратная). Применяется в ходе создания педикюра. Этот тип насадок позволяет срезать огрубевшую кожу на ногах, мозоли и прочие дефекты. При помощи этой насадки можно убрать лишнюю длину ногтя без маникюрных ножниц.
Рассматривая виды фрез для маникюра для начинающих, следует отметить, что некоторые из перечисленных насадок могут заменять одна другую. Кроме того, вместо игловидной формы инструмента можно приобрести разновидность в форме шарика. Она еще называется насадкой пламевидной конфигурации. С ее помощью можно убрать кутикулу, освободив ноготь от наросшей, некрасивой кожи.
В продаже также представлена фреза пулевидной формы. С ее помощью полируют кожу вокруг ногтевой пластины.
Специалисты отмечают, что для домашнего применения не обязательно приобретать полный набор фрез. Достаточно иметь в своем арсенале несколько основных разновидностей. С их помощью можно будет выполнить все этапы маникюра. Со временем насадки нужно будет заменить. Это необходимо делать с периодичностью раз в 3-4 месяца.
https://youtube.com/watch?v=guAPSTOsGB0
Кромочные фрезы
В большинстве случаев кромочные фрезы имеют упорный подшипник. Благодаря ему появляется возможность вести инструмент по шаблону, обрабатывая кромки и ребра заготовок.
Полустержневые
Инструмент создает выступы полукруглой формы на кромках заготовок.
Если использовать полустержневую фрезу в паре с калевочной или галтельной, то можно изготавливать шарнирные соединения. Также полустержневым инструментом изготавливают стержни круглого сечения. В этом случае заготовка обрабатывается с обеих сторон.
Фигурные

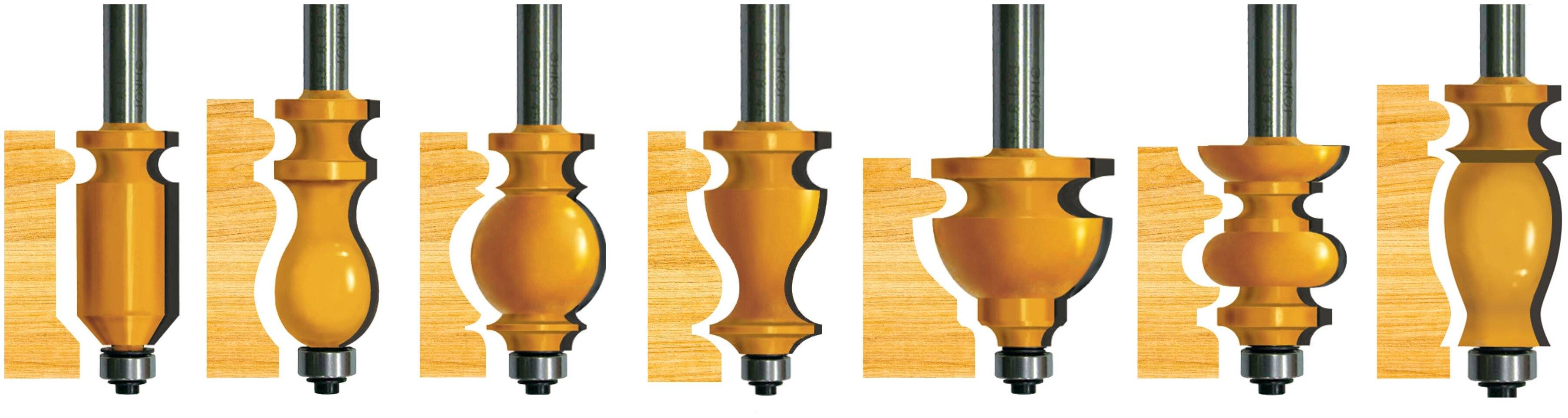

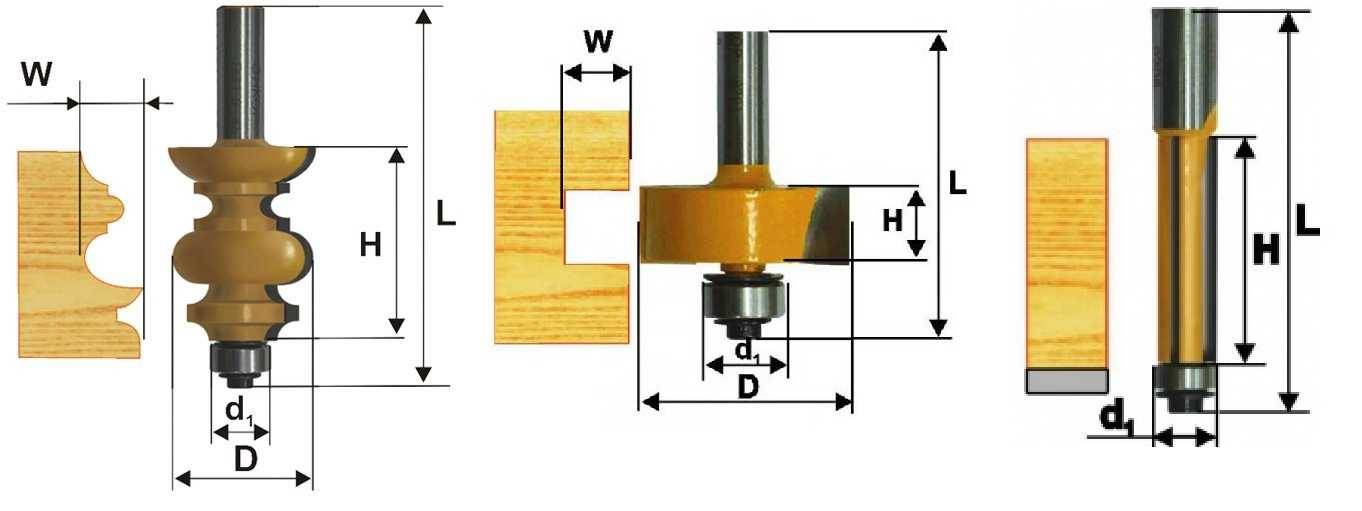

Данные фигурные фрезы еще называют мультипрофильными. В зависимости от задач мастер может использовать часть профиля оснастки или задействовать его полностью. Во втором случае потребуется устанавливать инструмент в агрегат, который имеет мощность не менее 1600 Вт.
Галтельные
Предназначаются для придания ребрам заготовки внутреннего радиуса или выборки пазов с круглым сечением.
Галтельные фрезы оснащаются одним или двумя подшипниками, исключающими перекос инструмента.
Конусные
С помощью конусных резаков можно:
- снимать фаску на ребре заготовки;
- декорировать кромку столешницы;
- создавать угловой срез на ребрах заготовки перед их склеиванием (можно получать изделия многоугольной формы).
Фальцевые
Применяются для выборки четверти и пазов прямоугольного сечения. Благодаря упорному подшипнику фальцевая фреза может использоваться как на ровных, так и на криволинейных заготовках.
Для регулировки глубины паза применяют упорные подшипники разных диаметров.
К этой же категории относится и пазовая дисковая фреза. С ее помощью в заготовке прорезается паз под установку Т-образной ПВХ кромки.
Калевочные
Калевочные фрезы позволяют получить дугообразную, прямую, а также фигурную кромку на заготовке. Работая какой-либо частью одной и той же оснастки, можно:
- скруглить ребро детали;
- получить кромку с фальцем;
- сделать полустержневой выступ;
- получить кромку с губкой;
- сделать декоративную обработку ребер, к примеру, изготавливая оконные рамы.

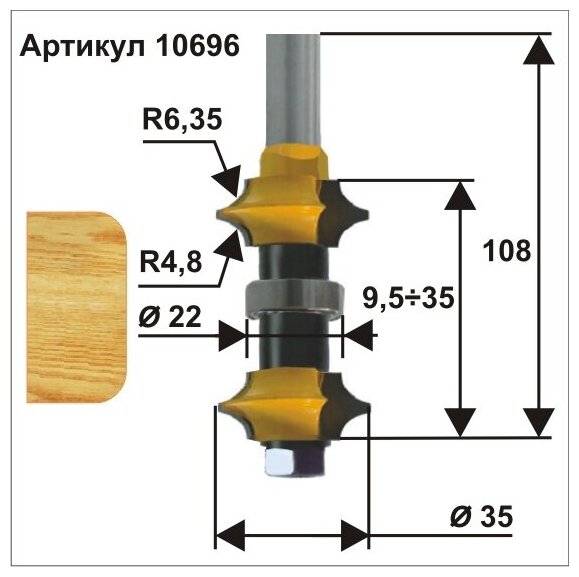

Оснастка данной серии может быть и двойной, как показано на следующем рисунке.
На двойном резаке расстояние между элементами можно менять в соответствии с толщиной заготовки. Благодаря двум элементам заготовка обрабатывается в один проход, одновременно с обеих сторон.
Прямые
Прямая кромочная (обгонная или торцевая) фреза применяется при чистовой обработке торцов заготовки или создания идеального угла в 90 между пластью детали и ее кромкой (торцом). Подшипник может быть установлен в верхней или нижней части инструмента.
Кроме функции торцевания, оснастку с верхним подшипником можно использовать как пазовую и прорезать паз прямоугольного сечения на пласти заготовки, конечно же, используя шаблон определенной высоты. Диаметр подшипника обычно равен диаметру инструмента, то есть он находится заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший по диаметру, чтобы расширить возможности оснастки.
Фреза “кукуруза”
Фреза кукуруза также является кромочной. Основное ее предназначение – это шлифовка и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) обеспечивается легкое удаление стружки и плавный ход инструмента.
Фрезы комбинированные
Используют модели для объединения двух заготовок. Сделать это возможно по торцу или кромке. Сочетают преимущества шаровых и пазовых, при этом дополнительно шлифуют и расширяют плоскость.
Комбинированные универсальные
Получают паз-шип, которые находятся напротив. Не сменяются, как это бы было в случае работы стандартными методиками.
Пазо-шиповые
Конкретно такие вариации нужны для произведения паза в заготовке первой, а шипа во второй. Размеры подгоняются идентичными, дополнительных манипуляций не требуется.
Для изготовления вагонки
Принцип действия похож на предыдущий, но оснастка позволяет получить фигурные выемки паза и шипа с увеличенной рамой соприкосновения. Это в результате улучшает соединение деталей.
Комбинированные рамочные
Включают упорные подшипники, режущие ножи, фиксатор и шайбу, установленные на общей платформе. Исполняются в мультикомплексных работах. Не вынимаются деталь фреза, достаточно выставить настройки.
Приспособления для ручного фрезера
Основная задача, которую выполняют различные приспособления для данного агрегата – это расширение функциональных возможностей устройства. Некоторые из приспособлений идут в комплекте с аппаратом, но остальные приставки к фрезеру необходимо приобретать отдельно или изготавливать собственноручно.

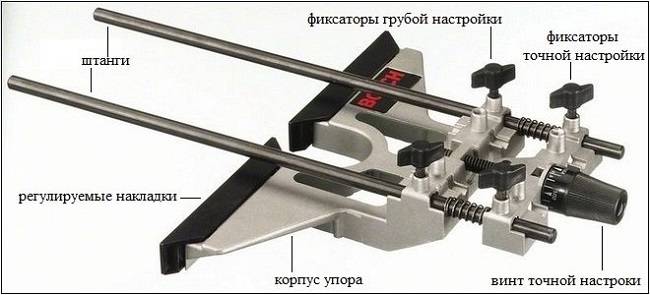

Параллельный упор
Данное приспособления имеется в стандартной комплектации любого фрезера.
Упор позволяет производить прямолинейные резы на заготовках. В качестве базовой направляющей используется кромка заготовки либо направляющая шина.

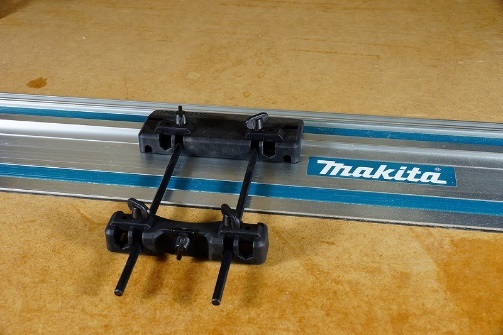

Направляющая шина
Шина выполняет роль направляющей, по которой движется упор аппарата. Используя данное приспособление, производят прямолинейное фрезерование заготовок.

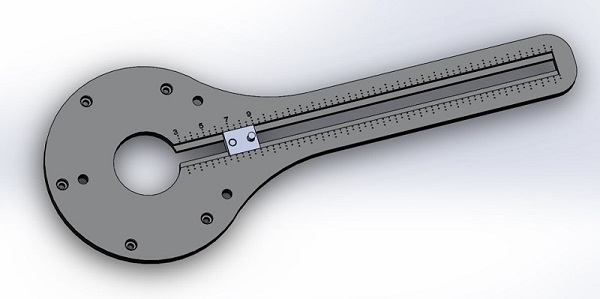

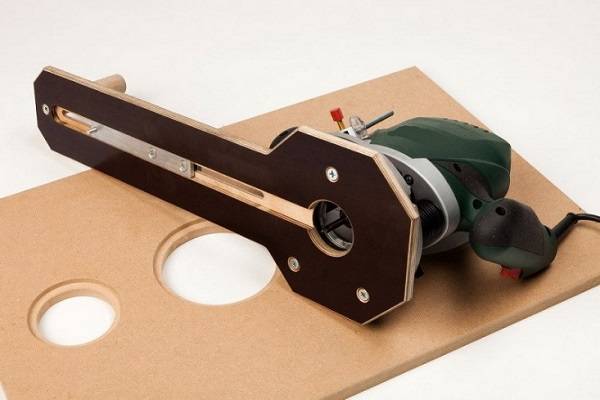

Циркуль
Данное приспособление крепится к подошве агрегата и позволяет производить радиальную фрезеровку и вырезание окружностей.
Выборка пазов

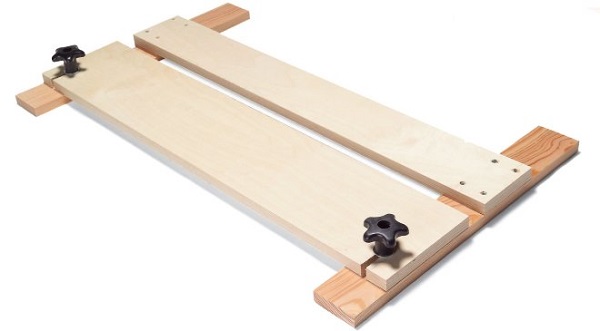

Для выборки пазов определенной ширины используют приспособление для фрезера, показанное на следующем рисунке.
Ширина паза регулируется одной площадкой. В данном случае применяется прямая пазовая фреза с верхним подшипником.
Копир

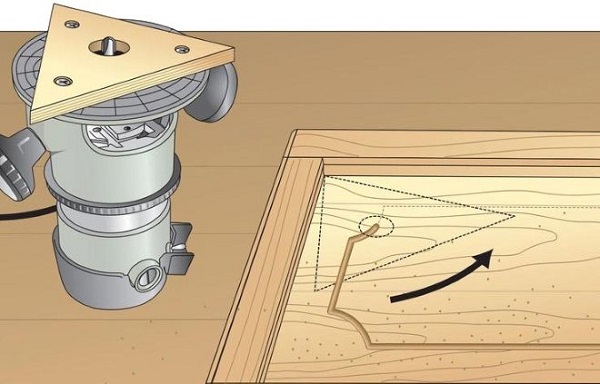

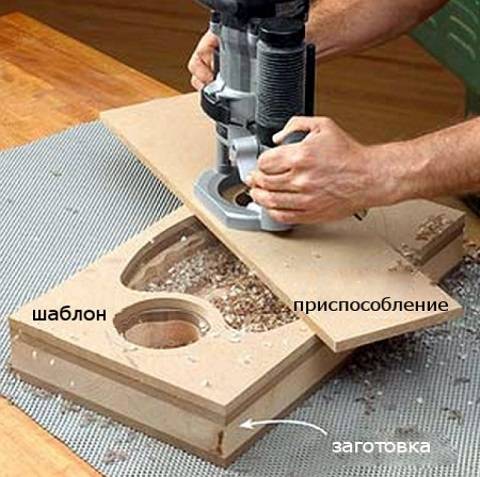

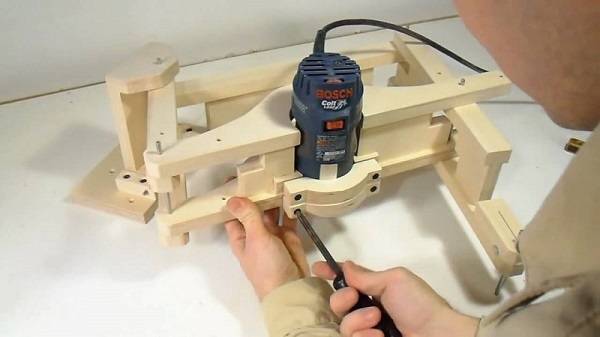

Для перенесения какого-либо сложного орнамента или узора на заготовку используют специальные приспособления — копиры (пантографы).
Работает копир следующим образом:
- заготовка укладывается под установленный в пантографе агрегат;
- на нужном расстоянии от копира размещается орнамент или узор, который необходимо скопировать;
- указка пантографа устанавливается в начальную позицию, после чего включается двигатель агрегата;
- все движения указки по рисунку с точностью передаются на фрезер, и он вырезает на заготовке копию требуемого узора.
Копировальные кольца и шаблон

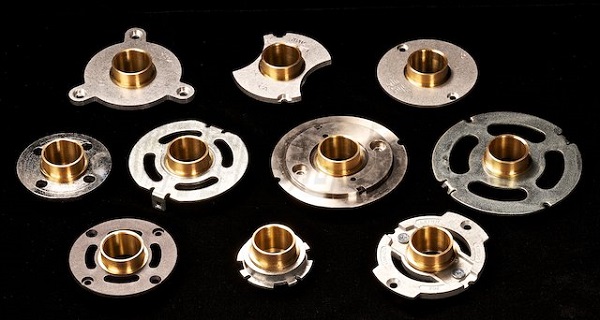

Копировальная втулка нужна, в первую очередь, для защиты шаблона от воздействия лезвий инструмента. Кроме этого, копировальное кольцо, передвигаясь по кромке шаблона, передает все его формы фрезе, которая и обрабатывает деталь, находящуюся под приспособлением.

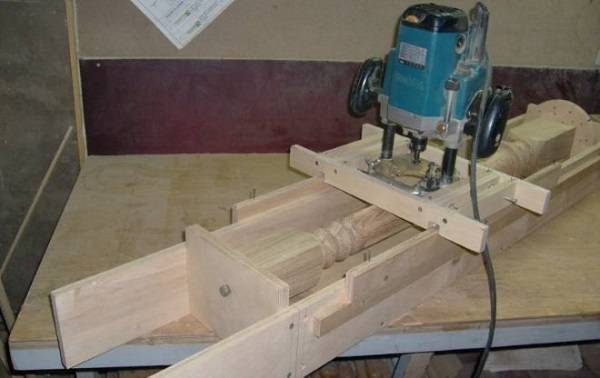

Обработка тел вращения
Данное нехитрое приспособление позволяет вырезать поперечные и продольные пазы в заготовках цилиндрической формы (точеные ножки стола, столбы, балясины).
Шипорезное приспособление

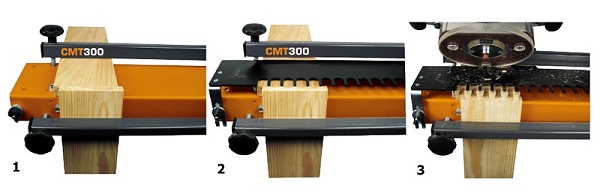

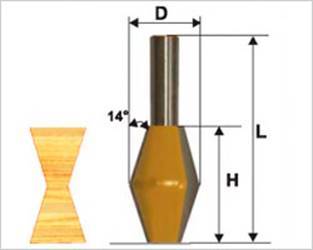

Чтобы изготовить шипы для ящичного соединения, прямые или ласточкин хвост, используют шипорезное приспособление.
Использование данной приставки позволяет изготавливать шипы с равными расстояниями между ними, благодаря чему соединение деталей происходит идеальным образом.

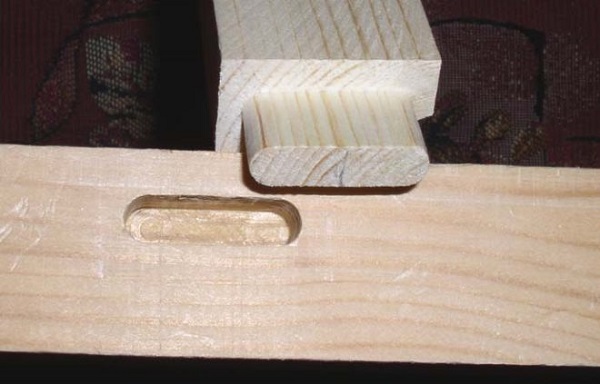

Приспособление шип-паз
Соединение шип-паз является самым распространенным в столярном деле.
Чтобы изготовить данное соединение, существуют специальные приспособления, называемые пантороутерами.

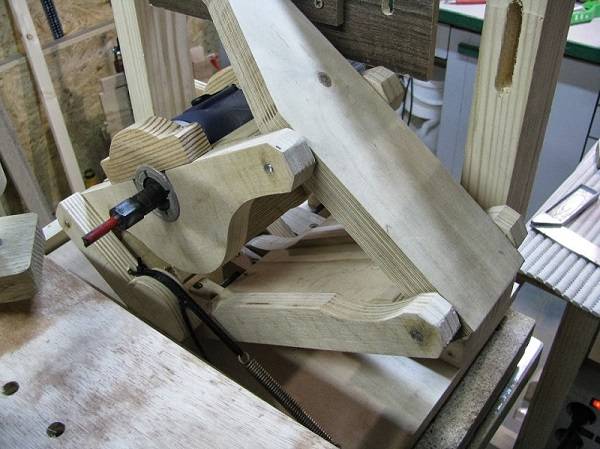

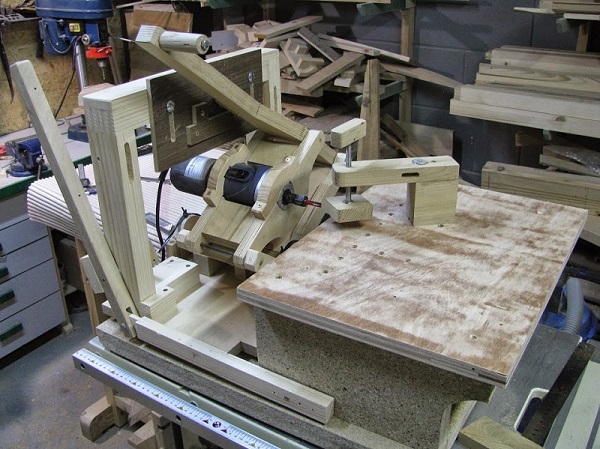

Несмотря на кажущуюся сложность конструкции, данный станок легко изготавливается своими руками по чертежам, которых достаточно в интернете.

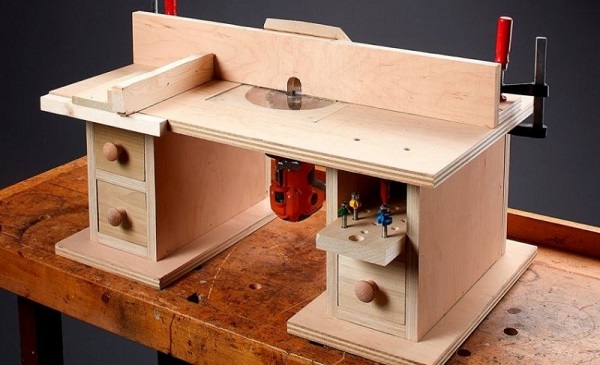

Стол для фрезера

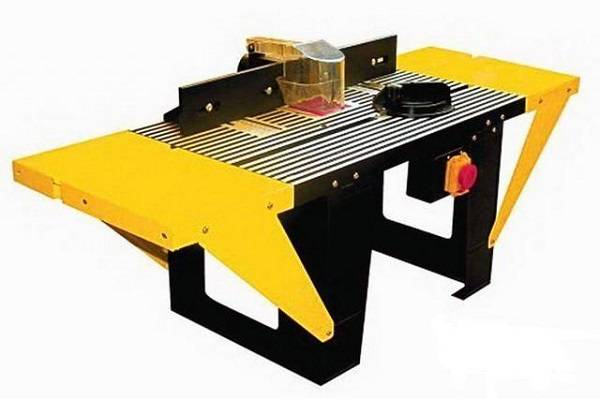

Устанавливая ручной агрегат в стол, вы получаете стационарный мини-станок. С его помощью удобно обрабатывать мелкие и длинные детали, которые не получается зажать струбцинами. В продаже имеются уже готовые фрезерные столы, специально предназначенные для закрепления ручных фрезерных машин. Ниже показан стол, выпускаемый компанией Корвет.
