Делаем правильный крючок для вязки арматуры своими руками: Советы

Изготавливаем крючок самостоятельно

Несмотря на низкую стоимость вязального крючка для арматуры, некоторые опытные мастера, проработавшие с арматурой не один год, предпочитают использовать самодельные, а не покупные. В этом есть свои плюсы.

1. При самостоятельном изготовлении можно придать рукояти оптимальную форму, для того чтобы она удобно лежала в руке. Рука будет меньше уставать, а производительность возрастет.
2. Выбор стали для изготовления, часто попадаются заводские крючки, сделанные из мягкого металла. В результате он не выдерживает нагрузки и гнется.
3. Сделать крючок для вязания арматуры нужного размера. Бываю случаи, когда заводским крюком невозможно подлезть к месту вязки, из-за него длинны.
4. Небольшая, но все-таки экономия (при наличии материалов и инструментов).

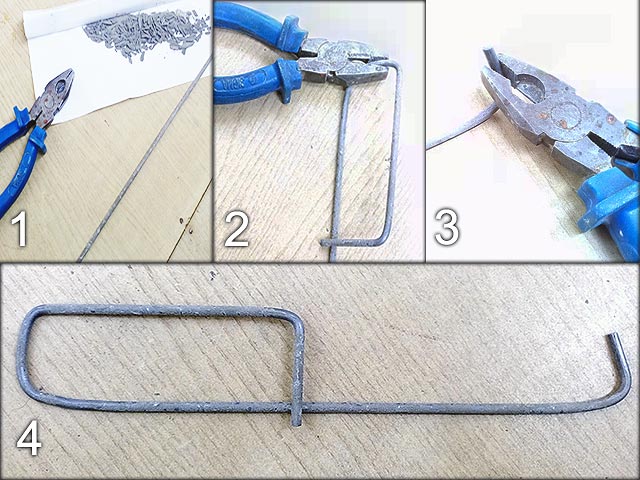

Крюк из электрода

Крючок из электрода подойдет при небольшом объёме работы. Когда необходимо связать небольшой каркас из арматуры.

Изготовления крючка своими руками занимает всего 5 минут. Понадобится: электрод 4, плоскогубцы и болгарка (если нет, то можно обойтись и без неё).

Разберем по шагам, как его делать:

1. Отбиваем электрод от защитного покрытия.
2. Отступаем от края 1-2 сантиметра и загибаем его под 80-90 градусов.
3. От другого края отступаем 3-4 сантиметра, делаем первый загиба под 90 градусов. Отступаем еще 10-12 сантиметров, и делаем второй загиб под 90 градусов. Отступаем еще 4-5 сантиметра и делаем третий загиб.
4. Заточим немного кончик, крючка, для того чтобы лучше слазила проволока.

Крючок готов, должен получиться такой формы, как на чертеже ниже.

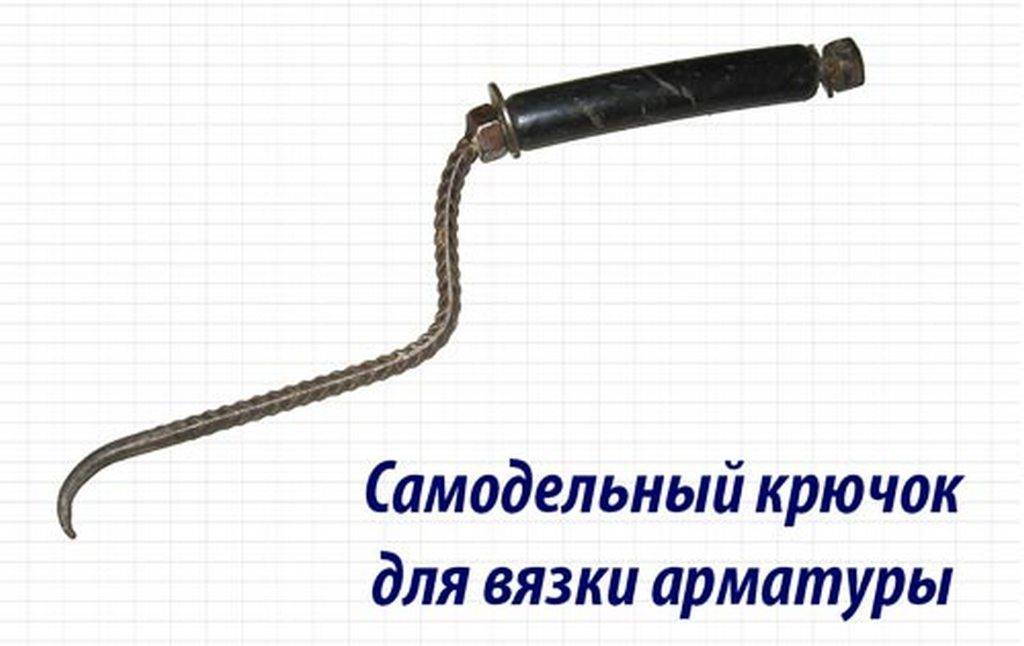

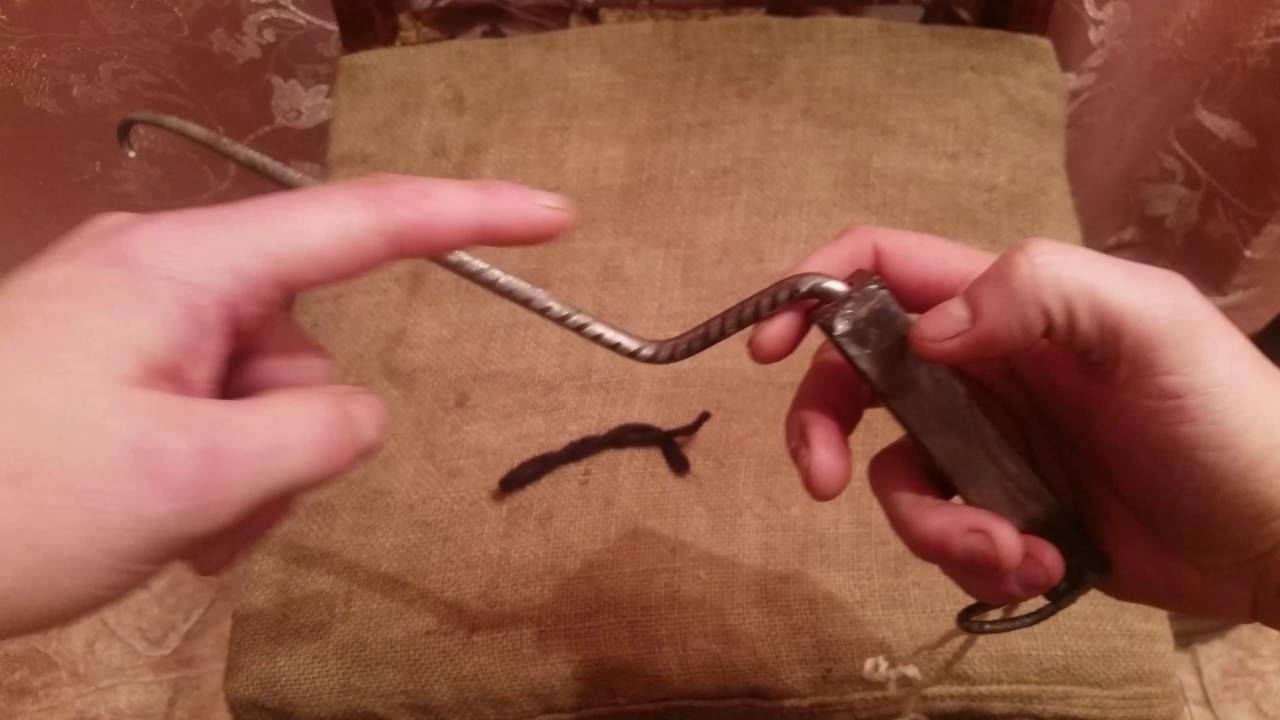

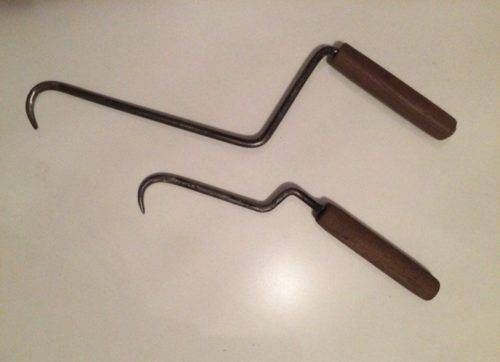

Самодельный крючок из арматуры с деревянной ручкой

Самодельный крюк чаще всего используют профессиональные арматурщики, благодаря плюсам описанным выше. Его изготовление займет около 2 часов, в результате получится крюк ни чем не уступающим заводским.

Для изготовления крючка понадобятся следующие материалы и инструменты:

• Рифлёная арматура 8-10 диаметра, длинна 35-50 сантиметров;
• деревянная заготовка для ручки;
• 2 шайбы – диаметр равен ручке крючка;
• 2 гайки;
• пассатижи, нож или топорик;
• болгаркам и сварка;
• дрель со сверлом 8-10 диаметра;
• наждачная бумага.

Порядок действий изготовления:

Обточим ребра арматуры на болгарке, чтобы она стала гладкой. Берем рифлёную, а не гладкую, так как для её производства используется сталь большего класса, крючок получится крепче.
Подготовим ручку. Просверлим дрелью, сверлом подходящего диаметра, отверстие по центру заготовки. После, если необходимо, подгоняем её под необходимый размер, ножиком или топориком. При этом следите, за тем, чтобы отверстие получилось по центру ручки. Далее отшлифуем ручку до гладкого состояния наждачной бумагой.
На край арматуры одеваем гайку и привариваем её сваркой. Наверх гайки, положим шайбу, после надеваем ручку, затем опять шайбу и гайку

Важно чтобы межу шайбами и ручкой получился небольшой зазор, для того чтобы ручка крючка хорошо крутилась. Для этого между ними положите сложенный пару раз кусочек бумаги

Затем привариваем вторую гайку. Обязательно возле себя поставьте воду, для того чтобы в случае возгорания ручки стразу её потушить.
Теперь болгаркой заточим край арматуры, не переусердствуйте, чтобы он не получился слишком тонкий, а то вязальный крюк будет гнуться.
Отступаем от края ручки 1-2 см. и делаем загиб под 90-140 градусов (все зависит от выбранного типа крючка, примеры загибов смотрите на картинке ниже). Отступаем от края арматуры 1-2 сантиметра и загибаем кончик крючка пассатижами под 80-100 градусов. Следите за тем, чтобы загибы получились в одной плоскости.
Для увеличения срока службы ручки, покрываем её пропиткой для дерева от гниения и влаги в 2 слоя. После высыхания, покрываем лаком по дереву.
Крючок готов, осталось сделать пару завязок для испытания, если вяжется хорошо, то подгибать ничего не надо, иначе можно немного подогнуть под свою руку.

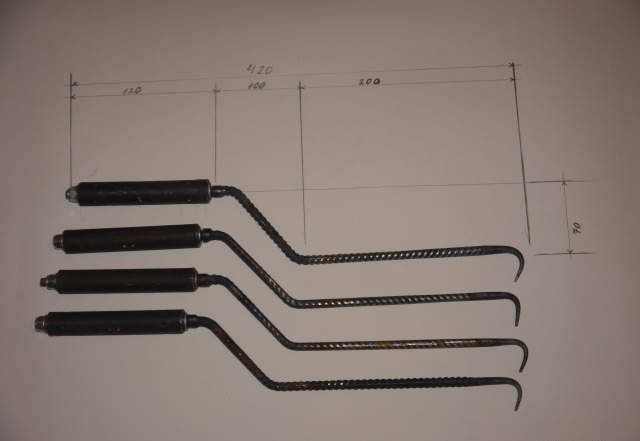

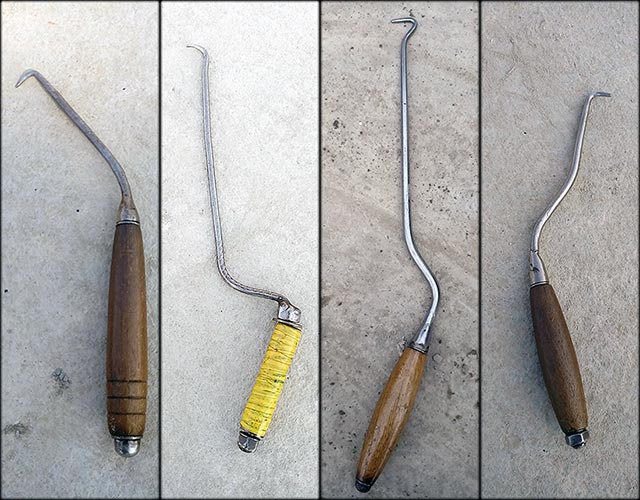

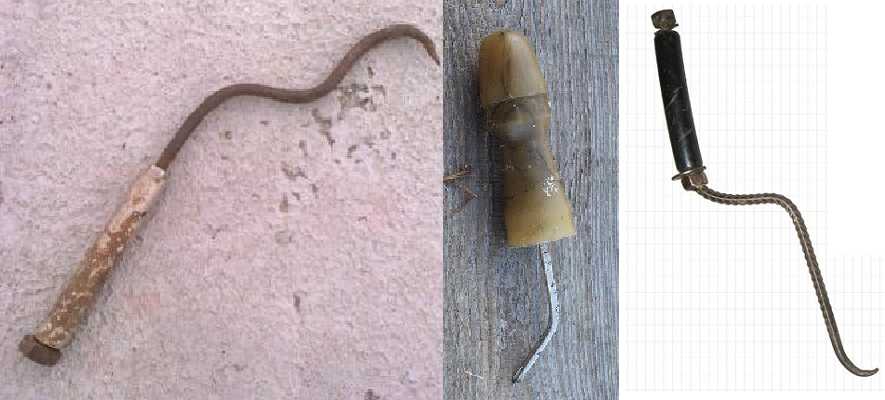

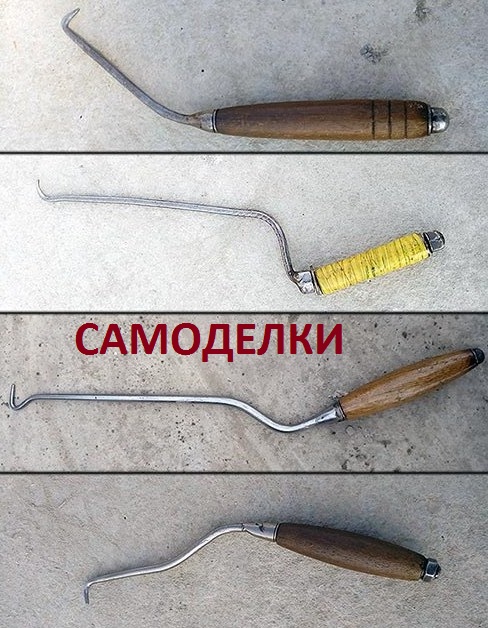

Фото крючков для вязки арматуры изготовленных своими руками

Рекомендуем к просмотру видео инструкцию, одного из вариантов изготовления крюка для вязания своими руками.

Вот и всё. Теперь вы не только узнали о вязальных устройствах, но и изучили, как сделать крючок для вязки арматуры своими руками и без труда справитесь с этой задачей.

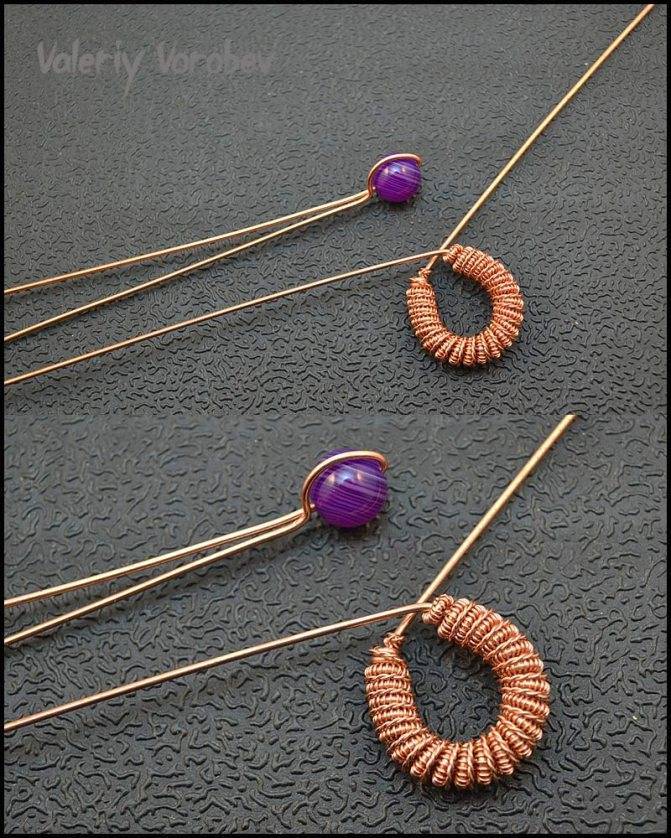

Украшения из проволоки своими руками. Кулон из медной проволоки. Мастер класс.

Для кулона я взял бусину из натурального камня 10 мм

Вы можете взять больше или меньше – это не так важно. Все отрезки медной проволоки толщиной 1 мм примерно 50 – 60 см

Я обычно беру для работы длинные отрезки проволоки

Лишнее всегда можно откусить. А вдруг в конце работы не хватит проволоки…? Один из отрезков вставляем в спираль и примеряем вокруг бусины

Я обычно беру для работы длинные отрезки проволоки. Лишнее всегда можно откусить. А вдруг в конце работы не хватит проволоки…? Один из отрезков вставляем в спираль и примеряем вокруг бусины.

Другой отрезок проволоки 1 мм вставляем в отверстие бусины и загибаем как показано на фото.

Любым способ начинаем сплетать проволоку с бусиной.

Сплетаем вместе с проволокой в спирали.

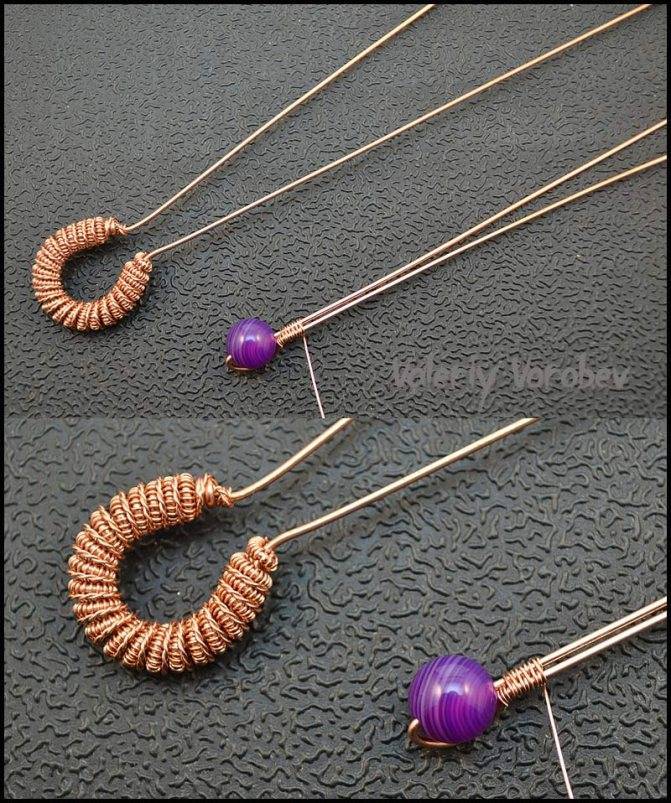

Далее делайте так, как показано на фотографиях. Различные способы оплеток можно найти и посмотреть на моем канале Ютуб. Там даже есть отдельный плейлист – Виды оплеток для украшений из проволоки

Лишние концы проволоки обрезаем, прячем за оплетки на кулоне или делаем симпатичные завитки. Осматриваем готовое изделие – исправляем огрехи.

Виды приспособления для вязания

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит. Умелому монтажнику будет достаточно обычного крюка для вязания арматуры

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры.

Вязальные крюки бывают трех видов.

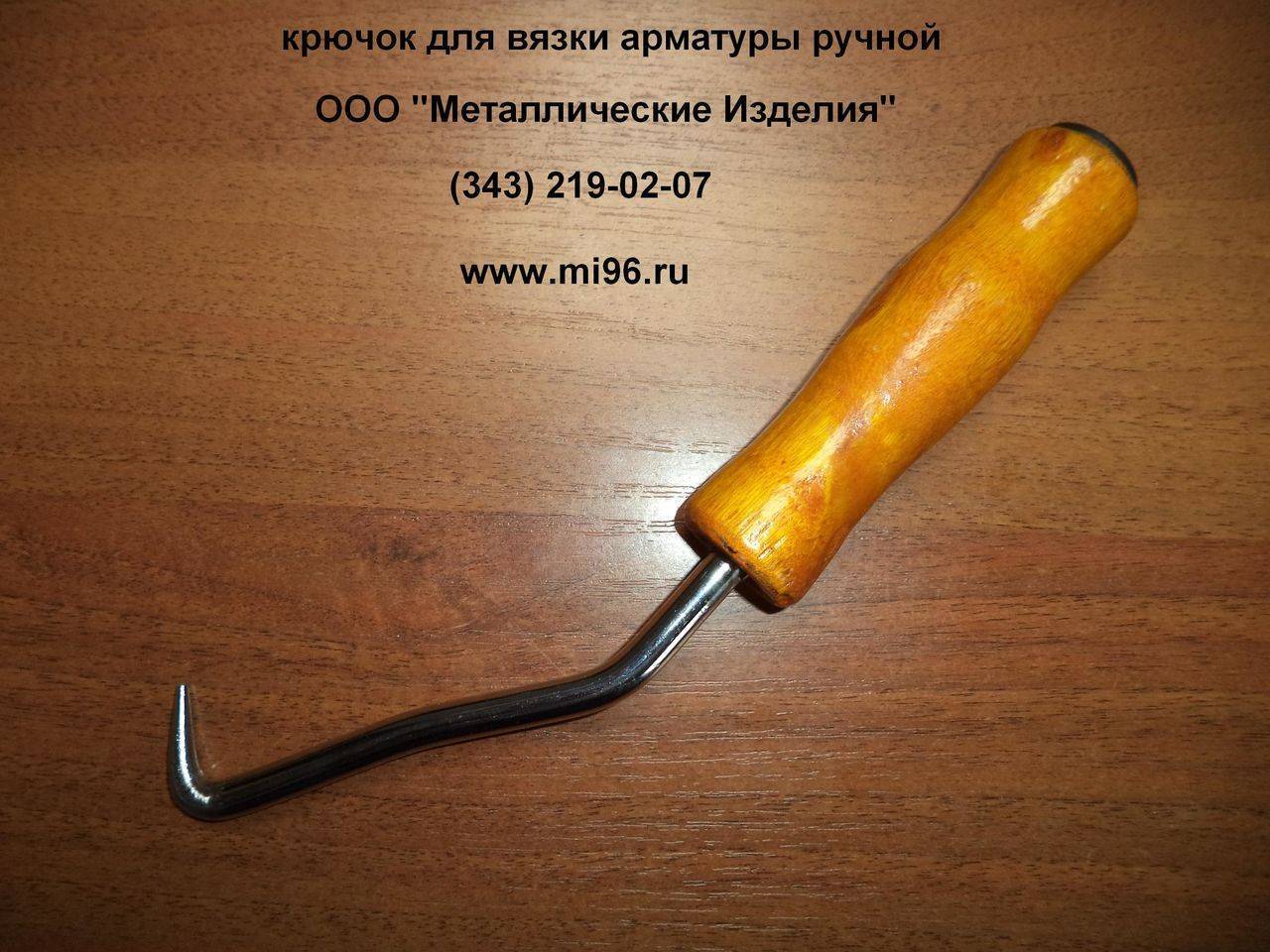

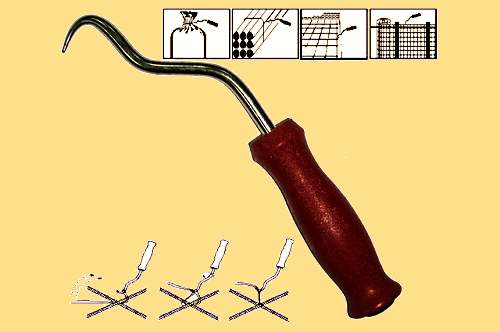

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

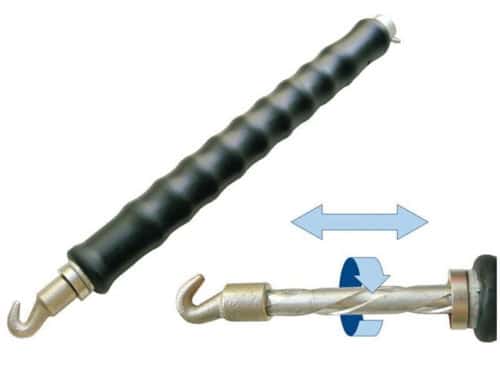

Полуавтоматические

В полуавтоматическом крючке внутри ручки устроена резьба, которая обеспечивает вращение основания при вытягивании инструмента на себя. Такая конструкция, при определенной сноровке, позволяет завязать узел в одно движение.

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

• автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
• для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
• при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
• при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
• стоимость аппарата очень высокая;
• использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы вязать арматуру, используют отожженную проволоку диаметром от 1,2 до 1,5 мм. При высоких прочностных характеристиках на разрыв, эта проволока легко гнется, благодаря чему монтажнику просто сформировать надежный узел.

Приспособление из шуруповерта

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Предлагаем ознакомиться Баня из бревна (152 фото): бревенчатые рубленные конструкции, двухэтажный дом-баня из сруба, как срубить своими руками

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой.

Предлагаем ознакомиться Как выставить маяки из профиля

Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры.Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

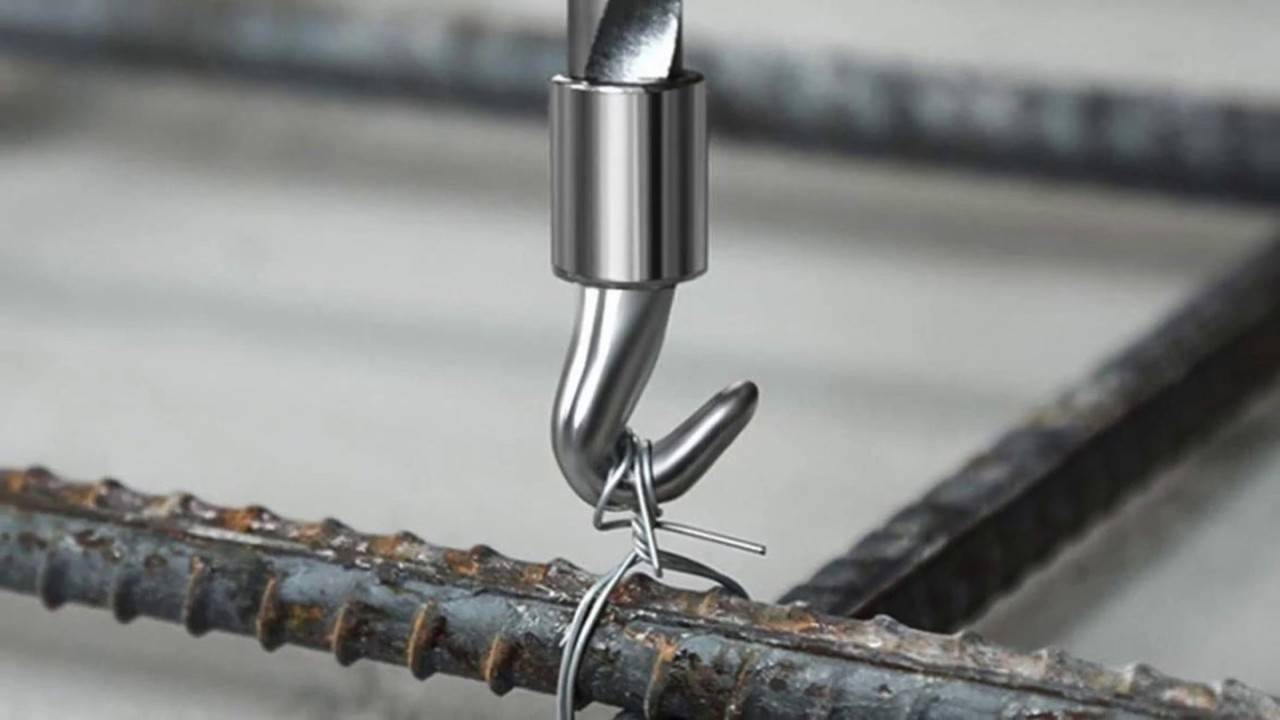

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Как привезти арматуру длиной м на автомобиле ГАЗель

Мерная арматура самых ходовых марок (диаметром от 10 мм) продаётся в хлыстах длиной по 11.7 м, поэтому для её доставки используется длинномерный автотранспорт. Это не всегда удобно. Грузовику может не хватить места для въезда на узкий участок с крутым поворотом, или застройщику невыгодно заказывать и платить за доставку длинномера, чтобы привести с десяток хлыстов.

Обычно в таких случаях арматуру режут на хлысты примерно по 6 м. Это неэкономично, а также увеличивает трудоёмкость работ по сращиванию арматурных каркасов при изготовлении фундаментов с длинными сторонами. В связи с этим интересен опыт пользователя портала с ником newman1, который привёз на участок арматуру длиной почти в 12 метров на ГАЗели.

Моё ноу-хау — я покупаю арматуру и, вместе с помощником, сгибаю хлыст пополам. В результате длина сложенной вдвое арматуры около 5 метров. Мы легко гнули и «десятку», и «двенадцатую». Затем арматура закидывается в кузов ГАЗели с небольшим выпуском за борт (менее 2-х метров), что допускается правилами перевозки грузов.

Арматуру привозят на участок, где разгибают в длинный хлыст при помощи самодельной кувалды с металлической ручкой, на которой приварена гайка. Резьба на гайке не даёт хлысту провернуться, и арматура гнётся под любым нужным углом. В качестве модификации вместо кувалды можно использовать ломик, на который также приварили гайку.

Арматуру я вязал проволокой. Думал использовать хомуты, но получается не очень прочно, а при сваривании арматуры меняется структура металла.

Для сваривания каркасов, сеток и т.д. используется арматура с маркировкой — буква «С» на конце (например, A400C). Самую ходовую марку арматуры (например, маркировка – AIII (A400)) необходимо связывать проволокой, т.к. в месте сварки уменьшается прочность металла.

В теме форума можно изучить все особенности и нюансы связывания арматуры крючком, аккумуляторным вязальным пистолетом и шуруповёртом. Рекомендуем прочесть статьи про ручную гибку арматуры и самодельные арматурогибы, выбор сварочного инвертора и основы ручной дуговой сварки, а также о секретах холодной ковки. А из видеосюжета вы узнаете обо всех особенностях армирования мелкозаглубленного ленточного фундамента.

Сделать крючок для вязки арматуры своими руками

Далеко не всегда изделие, купленное в строительном магазине, будет идеально подходить под требуемый тип работ. Поэтому многие мастера со временем переходят на самодельные крючки для вязки армированных сеток. Причин для этого может быть множество:

• слишком маленькая или слишком большая толщина стержня;
• неудобные углы, под которыми изогнут крючок;
• сталь ненадлежащего качества, из-за чего крючок быстро разгибается и т. д.

Поэтому зачастую крючок можно не покупать, а с легкостью изготовить самостоятельно. Причем так, чтобы с ним было удобно работать, и все его параметры были подогнаны под мастера. Ниже мы рассмотрим ряд способов, посредством которых можно изготовить самодельный крючок, позволяющий скреплять пруты арматуры.

Крючок из электрода

Данный тип изделия можно изготовить из утолщенной стальной проволоки. Ее величина сечения должна составлять от 4 мм и более. Наиболее часто для этого используется специальный сварочный электрод, поскольку он изготавливается из достаточно прочного металла. Изготовление идет по следующему принципу:

• На одном конце проволоки загибается кружок, в который в дальнейшем будет упираться ручка. Причем следует делать загиб именно в форме круга, чтобы позже при эксплуатации загнутый конец не зацеплялся за рукава и не доставлял неудобств. Поэтому обязательно стоит проследить, чтобы загнутый конец был направлен в сторону основного стержня.
• Далее указанный стержень сгибается, чтобы получился угол в 30 градусов примерно по центру. После этого действия прут должен представлять некоторое подобие коромысла.
• Следующий шаг — нанизать 2-3 шайбы и придвинуть их к кольцу. Им потребуется служить для фиксации рукоятки.

Для создания рукояти можно воспользоваться несколькими вариантами:

• Использовать две трубки, одна из которых обладает чуть большим диаметром, чем исходный прут. Для этого диаметр внутренней полой части трубки должен быть не менее 5-6 мм, если толщина прута составляет 4 мм. Вторая трубка должна иметь еще большую величину сечения. Длина трубок должна составлять треть от всего крючка, либо чуть длиннее. Одна трубка вставляется в другую, а их концы заклепываются с помощью молотка.
• Взять одну трубку и приварить к ней с обеих сторон шайбы, у которых внутренний диаметр будет немного меньше диаметра самого прута.
• Воспользоваться токарным станком и выточить на нем ручку требуемого размера и с нужным диаметром внутреннего полого пространства под прут. Для данного варианта подойдут только плотные породы деревьев. Ель или сосну для такого изделия лучше не использовать, поскольку такая ручка быстро сотрется.
• Вместо древесины также подойдет полимерная труба подходящей длины. Для нижнего стопора к изделию приваривается гайка или шайба.
• Либо использовать любой другой подходящий вариант решения проблемы, если у вас найдется подходящий материал для работы.

Вне зависимости от того, из какого материала изготовлена ручка, если нет желания или возможности сделать кольцо на конце, можно просто приварить стопорную гайку или шайбу, чтобы рукоять изделия не скатывалась вниз. Лучше всего это сделать с двух сторон от рукояти. В противном случае она будет ездить по пруту, что сделает работу с инструментом неудобной.

После того, как будет готово основание и рукоятка, можно приступать к самому крючку. Для этого с помощью болгарки конец прута затачивается так, чтобы получилась конусообразная форма. Не стоит делать конец слишком острым, достаточно оставить его немного округлым. Так существенно снижается риск получения царапин или более серьезных травм при работе.

Что касается длины и угла крючка, необходимые параметры подбираются с учетом индивидуальных особенностей. Самый простой способ — экспериментировать для получения оптимального результата. Некоторые предпочитают пользоваться более короткими крючками с сильно загнутым концом. Другие же, наоборот, предпочтут использовать инструмент большей длины, но с менее загнутым концом.

Этот тип изделия сделать своими руками еще проще, чем ручной аналог. Для этого потребуются дополнительные приборы. Наиболее распространенным решением является использование шуруповерта. Для этого в патрон аппарата вставляется крючок, который предварительно следует изготовить из обычного гвоздя необходимой длины.

Основная цель, опять же, сделать так, чтобы вязальная проволока не рвалась при соединении арматуры. В остальном с помощью этого устройства можно существенно уменьшить затраты физического труда и сократить время на работу.

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания	Краткое описание технических параметров
Обычный	Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
Полуавтоматический	Промышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
Автоматический	Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

Крючок из шуруповерта для вязки арматуры Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв

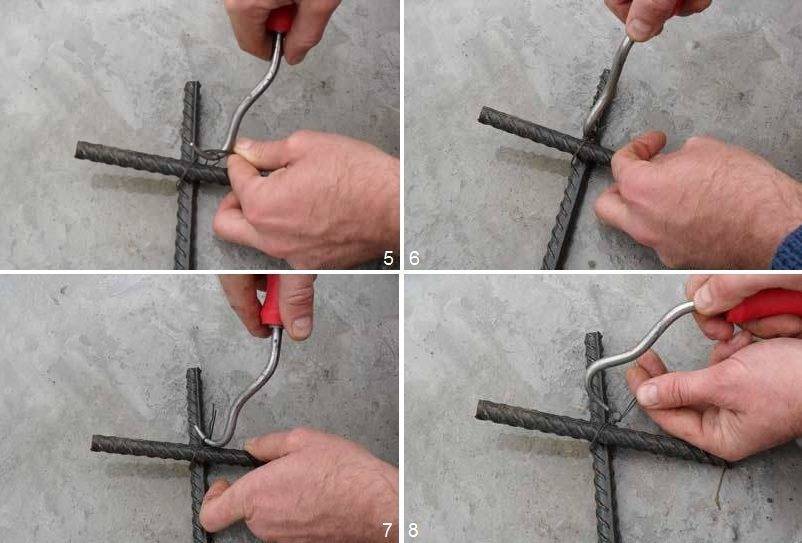

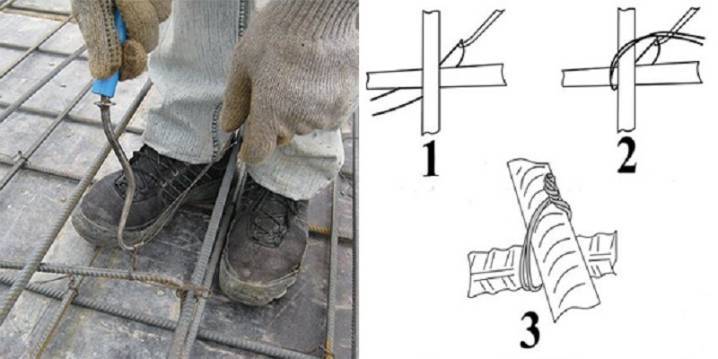

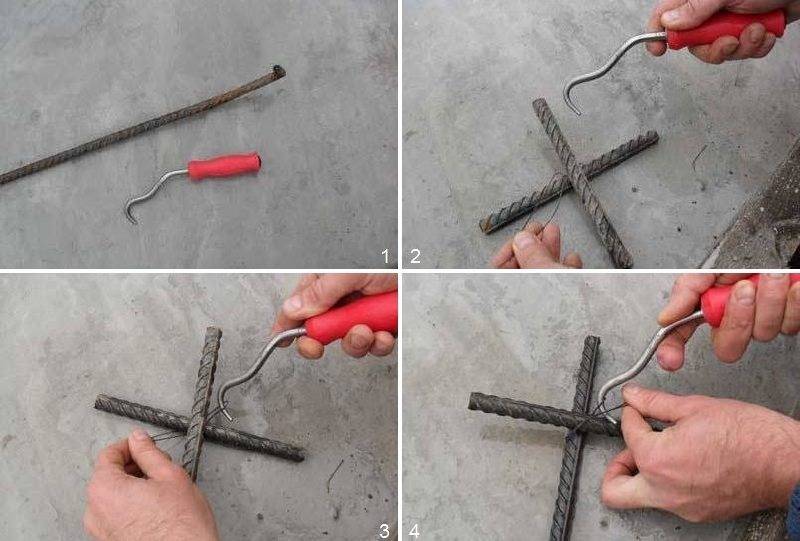

Технология вязания крючком

Технология вязки очень проста и практически не зависит от вида вязального крючка, потому что в любом случае, вязальная проволока затягивается одинаково, меняется только сам процесс закрутки.

Если кому интересно узнать подробнее о вязке арматуры для фундамента, почитайте одну из предыдущих моих статей, там очень подробно описано, как вязать арматуру для фундамента, как правильно применить для этого крючок. Так же там описаны схемы вязки различных арматурных каркасов.

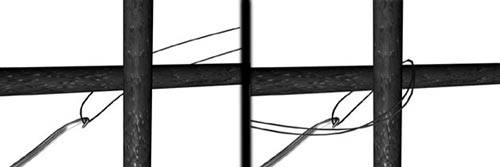

Вязальная проволока нарезается кусочками около 30 – 40 см. Какой кусок вам необходим, полностью зависит от диаметра арматуры. Прежде чем нарезать куски, советую отрезать несколько пробников и выбрать подходящую длину.

1. После того, как проволока готова – складываем один отрезок в двое и оборачиваем вокруг узла, который необходимо связать.
2. После этого продеваем крючок в петлю и, зацепив крючком другой конец проволоки начинаем вращать крючок для вязки, скручивая проволоку.
3. Несколько оборотов делаем быстро
4. Когда вязальная проволока почти затянута, необходимо замедлить темп и аккуратно подтягиваем, чтобы проволока не лопнула.
5. Вытаскиваем крючок из петли и проверяем надежность узла.

Надежность узла необходимо проверять не силой натяжки проволоки, а подергивая один прут арматуры относительно другого, если узел надежен, то арматура «гулять» не должна.

Выбор крючка для вязки

Какой крючок выбрать и использовать для постройки дома?

На этот вопрос сможете ответить только Вы сами. Кому-то не хочется вообще “заморачиваться” с крючками, потому что из-за пары десятков узлов сооружать своими руками, а тем более тратиться финансово не имеет смысла. Другое дело, если узлов много, например, фундамент частного дома, тогда уже необходимо решать, если финансы позволяют, то можно потратиться и купить готовый крючок, если каждая копейка на счету, то можно сделать его самому.

Использовать полностью автоматическое и не очень дешевое приспособления для вязки арматуры – пистолет, я считаю, можно только в том случае, если это будет не накладно для бюджета и в тоже время очень большое количество связей необходимо связать за короткое время. Так же он подойдет для тех кто занимается этим профессионально.

Как правильно вязать арматуру для фундамента

Вязальную проволоку можно приобрести в магазине или сжечь ненужную автомобильную покрышку (в процессе сгорания, проволока, предназначенная для армирования резины, обжигается и приобретает, необходимую для вязания, мягкость и податливость). Проволоку режем отрезками по 30 см.

Арматура для устройства каркаса (как правило, сечением 10-16 мм) сначала режется на отрезки определённой длины. Потом связываются отдельные элементы каркаса. При связывании перпендикулярных узлов используется метод вязки крест-накрест по диагонали. При необходимости связать арматуру параллельно (удлинить каркас) делается нахлёст минимум 25 см, количество узлов на этом стыке должно быть не менее трёх.

Важно! При стягивании стыка стержней арматуры — постарайтесь найти среднее значение натяга. Недотягивать и перетягивать арматуру не рекомендуется. Недотянешь — каркас получится хлипким и может «сложиться», перетянешь — лопнет узел во время скручивания или транспортировки

Недотянешь — каркас получится хлипким и может «сложиться», перетянешь — лопнет узел во время скручивания или транспортировки.

Вот, в принципе, и всё. Эта работа особой сложности не представляет, скорость и качество вязания нарабатываются практическим путём. Если остались какие-нибудь вопросы по этапам процесса — посмотрите видео.

Умение вязать арматуру поможет сэкономить при самостоятельном устройстве фундамента. А если процесс обучения пойдёт совсем хорошо и появятся определённые навыки, то вопрос о временном или постоянном трудоустройстве можно снимать с повестки дня. Ведь специалисту, который умеет качественно и быстро вязать арматуру, будет рада любая бригада монолитчиков.

На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.

Подставки под арматурный каркас

К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).

На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».

Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.

Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.

Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.

Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.

Подставка для монтажа верхнего каркаса монолитной плиты

В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.

Вязать ее можно несколькими способами:

• отожженной стальной проволокой;
• пластиковыми стяжками-хомутами;
• пластмассовыми клипсами-фиксаторами.

Разновидности крючков

Строение и способ применения крючков может значительно отличаться. Среди разновидностей приспособлений для крепления арматуры можно выделить три основных вида.

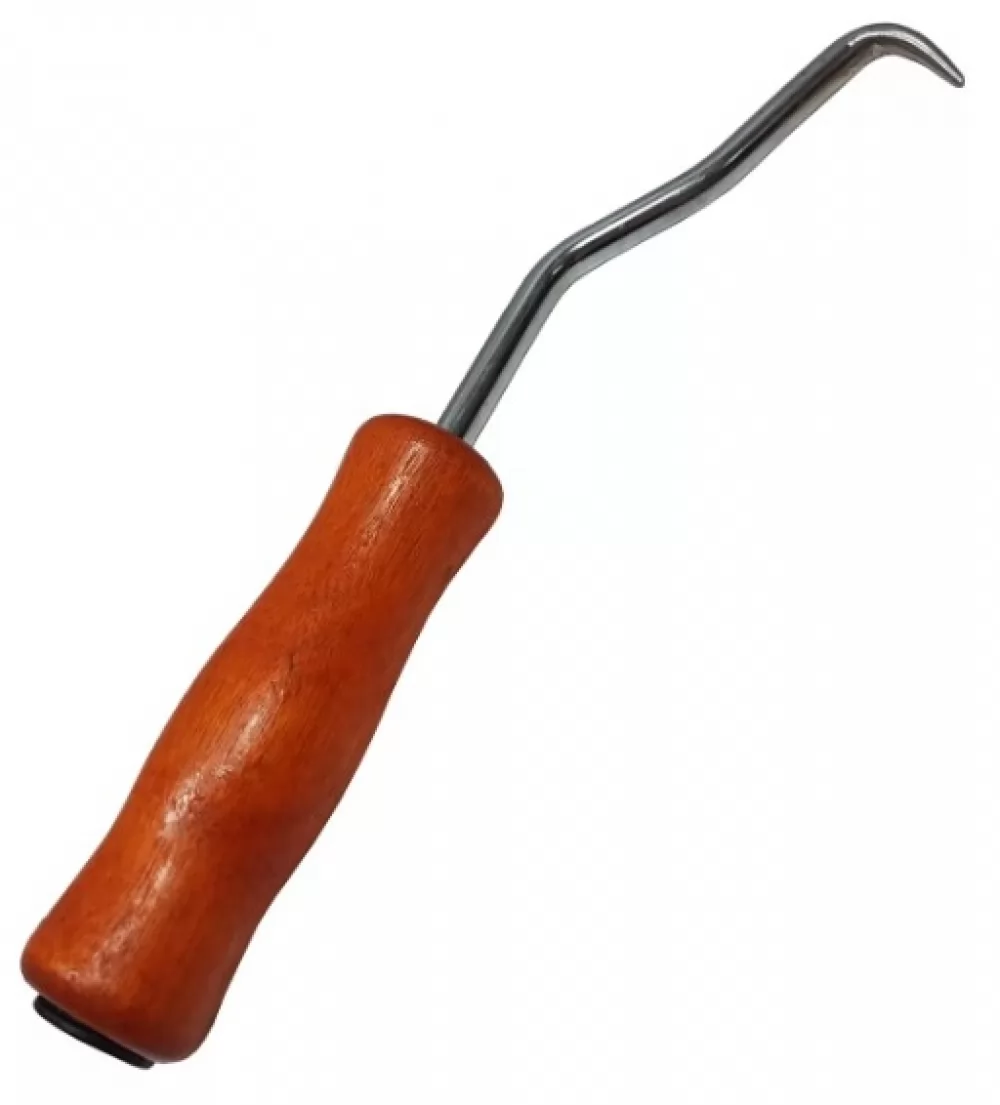

Простые крючки

Примитивное изделие, которое состоит из стержня, заканчивающегося крючком на конце. Конструкция предполагает легкий захват проволочной петли. Стержень инструмента имеет выгнутую форму, которая в сочетании с подшипником в рукоятке, обеспечивает устройству высокую скорость вращения.

Ручное вращение устройства на достаточной скорости позволяет туго затягивать проволоку. Простая конструкция крючка подходит для выполнения небольшого объема работ при домашнем строительстве. Преимущества такого инструмента:

• невысокая рыночная стоимость;
• простота в эксплуатации;
• удобство использования в труднодоступных местах.

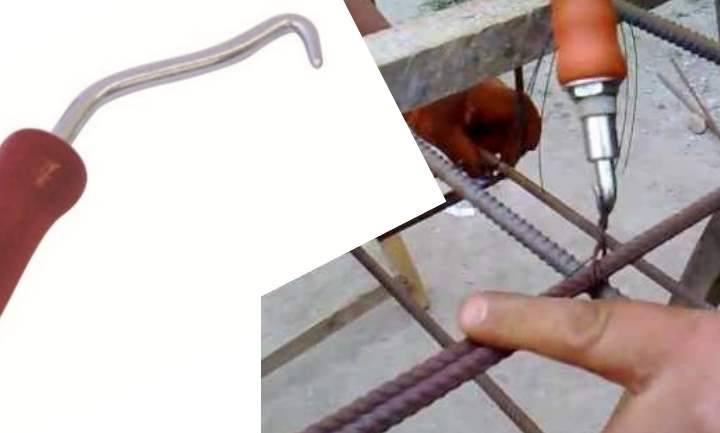

Винтовые крючки

Полуавтоматический инструмент затягивает проволоку за счет вращения наконечника в виде крюка. Приспособление имеет отличную от простого инструмента конструкцию, при этом облегчает работу мастера. В процессе вязки вращательное движение обеспечивается за счет поступательной силы инструмента, которая передается с помощью червячной передачи.

Винтовой крючок для вязки арматуры обеспечивает высокую скорость работы, однако стоимость приспособления немного выше примитивного инструмента. Приспособление для вязания арматуры по-другому называют — реверсивным. Такой инструмент имеет некоторые преимущества:

• долгая эксплуатация;
• простота метода использования;
• значительная скорость выполнения вязания.

Приобретение инструмента имеет смысл при больших объемах работы на строительной площадке.

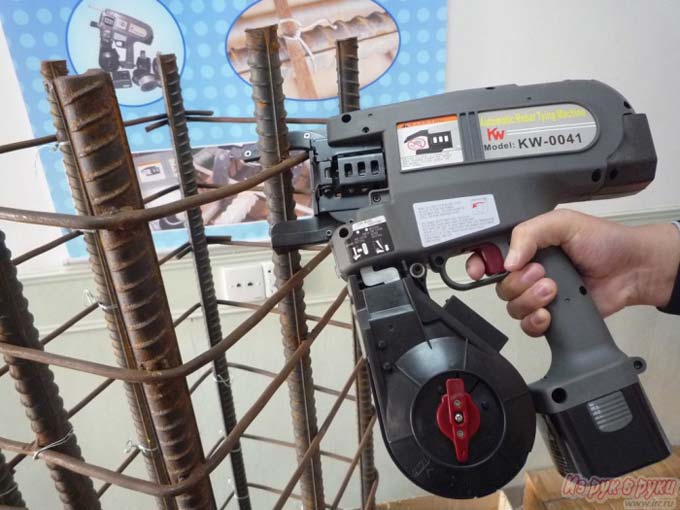

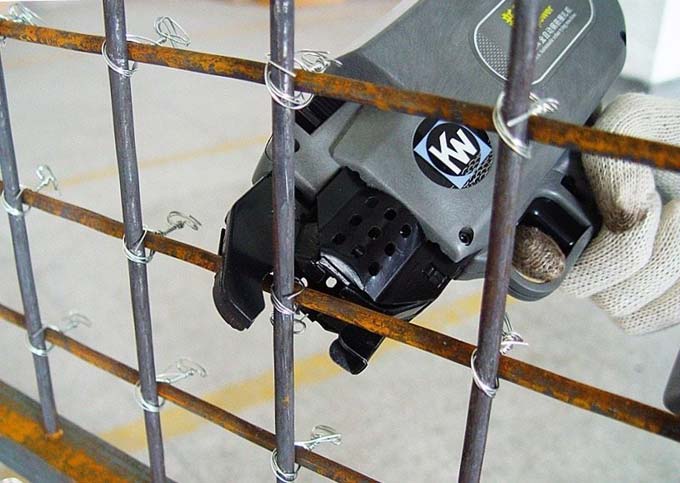

Пистолет для вязки

Конструкция крюка отличается высокой производительностью, поэтому в основном используется на крупных строительных объектах. Устройство инструмента — автоматизировано и функционирует при подключении к сети или при наличии аккумуляторов.

Принцип работы пистолета заключается в стыковке с элементом для связывания и нажатием кнопки спуска. За несколько секунд проволока наматываясь, затягивается в прочный узел с равномерным натяжением.

Выбор типа инструмента для процедуры крепления зависит от особенностей монтажа арматуры и цели использования пистолета. Применяют его как для металлической, так и стеклопластиковой арматуры, для которой используют отожженную стальную проволоку, пластиковые хомуты-стяжки или фиксаторы из пластмассы.

Формирование каркаса арматуры с помощью пистолета подразумевает большой расход проволоки. Встречают пистолеты, работающие от центральной сети электричества и от аккумуляторов. Время, затраченное на соединение одного узла 1 сек.

При этом пистолеты имеет некоторые недостатки в работе:

• необходимость наличия электросети для работы инструмента или для зарядки аккумулятора;
• высокая стоимость приспособления;
• проволока для вязки должна быть одного диаметра.

Технология соединения прутьев крючком

Схема приемов вязки по рабочему чертежу монолитной конструкции.

Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.

Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.

На практике существует две основных технологии вязки:

1. Одной петлей для соединения внахлест.
2. Двумя петлями для соединения встык.

Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.

Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке. Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически

Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически

Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.

Чтобы соединить прутья каркаса необходимо:

1. Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).
2. Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
3. Взять крючок, протянуть его в петлю.
4. Зацепить инструментом два свободных конца проволоки.
5. Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
6. Извлечь инструмент из петли и проверить качество узла.

Предлагаем ознакомиться: Как сделать потолок в бане своими руками

Схема типов проволочных узлов при ручном способе вязки.

Сделать крючок для вязки арматуры своими руками

Далеко не всегда изделие, купленное в строительном магазине, будет идеально подходить под требуемый тип работ. Поэтому многие мастера со временем переходят на самодельные крючки для вязки армированных сеток. Причин для этого может быть множество:

• слишком маленькая или слишком большая толщина стержня;
• неудобные углы, под которыми изогнут крючок;
• сталь ненадлежащего качества, из-за чего крючок быстро разгибается и т. д.

Поэтому зачастую крючок можно не покупать, а с легкостью изготовить самостоятельно. Причем так, чтобы с ним было удобно работать, и все его параметры были подогнаны под мастера. Ниже мы рассмотрим ряд способов, посредством которых можно изготовить самодельный крючок, позволяющий скреплять пруты арматуры.

Предлагаем ознакомиться: Как сделать обрешетку в парной
