Процесс возведения двухскатной крыши своими руками

Двускатная крыша в самостоятельном исполнении: основы

Кровля с двумя скатами имеет треугольные фронтоны. Фронтоны – это торцевые части конструкции, которые образуют скаты.

Фронтоны – это торцы, которые образуют скаты крыши

Двускатная крыша состоит:

  • из стропильной системы;
  • мауэрлата;
  • ригеля;
  • подкосов;
  • стоек;
  • стяжек;
  • обрешеток;
  • упорных брусков и накладок.

Почему стоит выбрать именно такой тип кровли:

  • есть различные варианты конструкции;
  • просто рассчитать и установить;
  • вода стекает естественным образом;
  • протечки маловероятны, так как система целостная;
  • экономия средств и материалов;
  • есть возможность обустроить мансарду или чердак;
  • легко поддается ремонту;
  • прочная, устойчивая к износу.

О плюсах конструкции – в видеоролике:

  • Симметричная. Самая популярная, потому что простая и надежная. Симметрия помогает равномерно распределить нагрузку по всей поверхности на стены несущего характера. Выбирают любой материал (дерево, металл), вне зависимости от утеплителя. Есть запас по нагрузке. Стропила не прогибаются с течением времени. Из недостатков – нельзя обустроить жилой чердак или мансарду. Углы острые, из-за них возникают неудобства.
  • Ассиметричная. Один из углов – более 45 градусов. В таком случае можно обустроить полноценную комнату под кровлей. Но нагрузка на стены распределяется по-разному, поэтому необходим точный расчет.

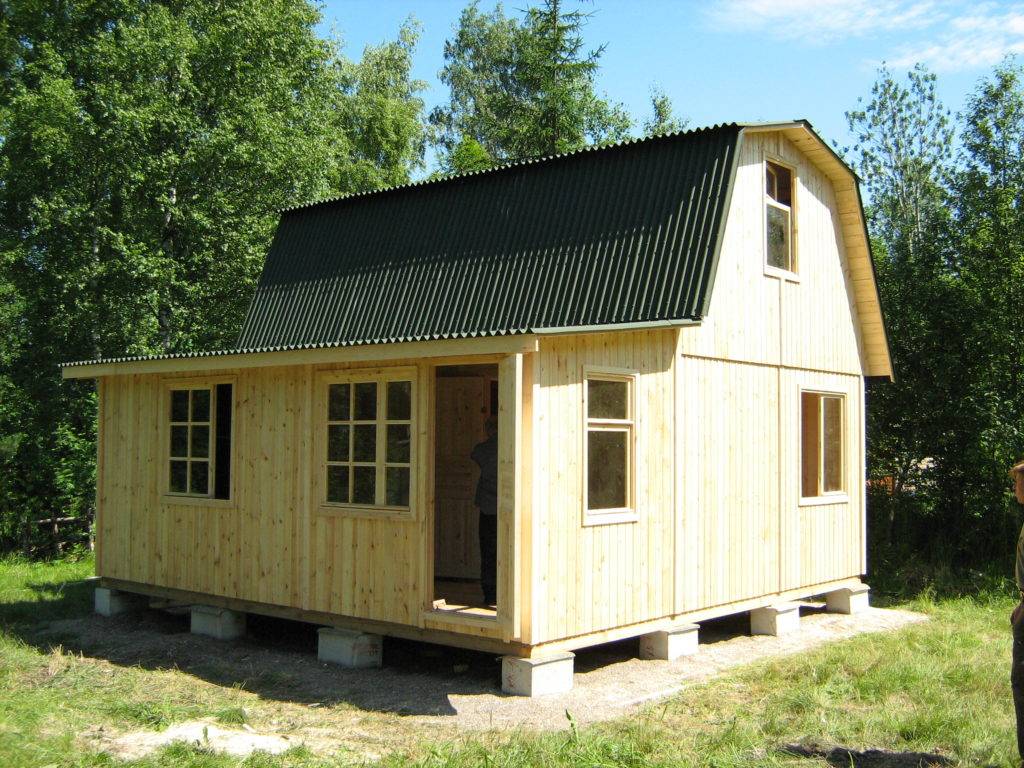

  • Ломаная. Предусматривает обустройство полноценной комнаты или чердака под ней. Осуществить расчеты очень сложно. Без помощи профессионалов сделать это практически невозможно.

Построить ломаную крышу без помощи профессионалов практически невозможно

Подготовительный этап, выбор и расчет материала

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

  • Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
  • Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

  • Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
  • Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
  • Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра

Пока дерево на просушке приобретаются остальные материалы:

  • Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
  • Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.
  • Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
  • Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

Советы и рекомендации

  1. Саморезы для строительства крыши должны иметь клеймо производителя и ЭПДМ-прокладки толщиной ≥ 2 мм, иначе не избежать подтекания кровли;
  2. Некачественное защитное покрытие фурнитуры под воздействием погодных условий быстро разрушится, что приведет к подтеканию в местах креплений, и некрасивому внешнему виду в виде ржавых или грязных пятен;
  3. Отсутствие системы снегозадержания – это возможность неожиданного схода снега со скатов, что может привести к выходу из строя кровельной и водосточной системы;
  4. Плохая вентиляция – это образование конденсата в подкровельном пространстве.

Как рассчитать угол

Наклон ската применяется при расчетах элементов стропильной системы. Он определяется в градусах или процентах, поэтому нужно провести некоторые математические действия.

Двускатная крыша в разрезе представляет собой равнобедренный треугольник (если скаты одинаковые). Ее условно можно разделить на 2 прямоугольных треугольника. Одна из сторон Н — высота до уровня конька, другая L — половина пролета дома. Они измеряются по готовым стенам и фронтону. Требуется рассчитать длину стропила B, которую можно найти исходя из тригонометрических формул.

Тангенс угла ската относительно горизонтали:

tgα= H/L

По таблице Брадиса или помощью с инженерного калькулятора находим соответствующее значение угла в градусах. Например, высота крыши 3 м, ширина дома 9 м, половина пролета 9/2=4,5 м.

tgα=3/4,5=0,6667

Этому тангенсу соответствует угол 34°, то есть крыша имеет средний уклон. Можно использовать функцию косинуса и посчитать длину стропила как B= L / соs 34° = 4,5/0,829=5,42 м.

Также информация об угле наклона нужна, чтобы сориентироваться в кровельных материалах.

Для расчета длины стропил ( и проверки) можно воспользоваться вторым способом — теоремой Пифагора:

B²=H²+L²= 9+20,25=29,25, откуда B =√29,25=5,41 м — длина стропила (без свеса).

Чтобы исключить попадание осадков на стены, нужно добавить не менее 40 см для свеса. Получаем для своего здания минимальную длину стропил 5,81 м при угле наклона ската 34°. Для удобства можно принять B=6 м, чему соответствует стандартная доска.

Устройство и особенности конструкции

Строительство крыши дома своими руками – процесс несложный, необходимо только соблюдать определенные этапы, выполняя ее монтаж. Во-первых, должен быть соблюден процесс установки несущих конструкций. Затем необходимо правильно рассчитать монтаж обрешетки. Последний этап – выбор и устройство кровельного материала. Очень популярна двускатная кровля, в которой проектируется мансардная зона на чердачном этаже. Это позволяет получить еще одну жилую комнату в доме. Если необходимо больше жилого пространства, то для этого подойдет ломаная двухскатная кровля.

Технология конструкции крыши дома проста, она состоит из двух скатов, которые располагаются под определенным углом друг к другу и имеют одну линию соприкосновения. Другими краями они опираются на несущие стены здания. Угол и уклон двускатной крыши, ширина и длина скатов, длина свесов кровли могут иметь любые размеры, которые зависят от проекта дома. Если сделать достаточный угол наклона, то мансардная зона будет иметь нормальную высоту и в ней можно будет установить оконные рамы. Окна придают благородный вид снаружи, а изнутри – уютный и домашний вид комнаты.

Подготовка к возведению крыши дома

Форму крыши и ее конструкцию можно выбрать, исходя из проекта дома – играют роль размеры здания, материал несущих стен, географическое расположение участка. От этих и других параметров, указанных в проекте, зависит, какие нагрузки сможет выдерживать кровля двухскатная во время эксплуатации.
Угол наклона крыши

Угол наклона скатов имеет определенный оптимальный диапазон, в котором погодные условия меньше всего влияют на формирование максимальных нагрузок на кровлю. Если угол уклона ската ≤ 400, то это ограничивает возможности оборудования мансарды или полноценного помещения на чердаке, а угол наклона ≤ 100 увеличивает нагрузки на кровлю от дождя, ветра или снега. При желании непременно иметь мансарду или комнату в чердачном пространстве лучше пользоваться вариантом ломаной асимметричной крыши, а если стены дома имеют длину более 6 метров, то стропильную систему необходимо укреплять дополнительными прогонами.
Расчет двухскатной крыши

При расчете строительных материалов для двухскатной кровли необходимо исходить из аксиомы, что вес кровельных материалов должен быть как можно меньше, чтобы не нагружать стены и основание дома. Деревянные элементы будут прочнее не только при увеличении их сечения, но и при использовании подходящих пород дерева. Главный параметр при расчетах материалов – общая площадь крыши, и симметричная конструкция в этом плане просчитывается легче других – достаточно знать периметр одного ската, увеличить его площадь в два раза, и получить точный результат.

Расчет фронтонов

Основную нагрузку от веса крыши принимают на себя длинные стены дома, поэтому стропильная система строится по принципу распределения нагрузки вдоль системы. Для дома небольших размеров (≤ 6 м) практичнее пользоваться системой висячих стропил (без подпорок), при строительстве дома бо́льших размеров применяют систему наслонных стропил с более сложной конфигурацией.
Монтаж стропил

Готовая двускатная кровля для частного дома состоит из таких элементов и узлов:

  1. Мауэрлат – это деревянный (иногда металлический, если крыша будет крыться металлопрокатом) брус или бревно, которое крепится к поверхности наружных стен для опирания на него стропил;
  2. Система стропил, конструкция которой выбирается, исходя из проекта дома;
  3. Подкосы (диагональное крепление стропил между собой) и коньки (брус по гребню крыши для скрепления скатов);
  4. Обрешетка – служит для монтажа кровли и элементов гидро-шумоизоляции;
  5. Утепление и влагозащита;
  6. Кровельное покрытие.

Если в проекте предусмотрена мансарда, рекомендуется возводить ломаную крышу.

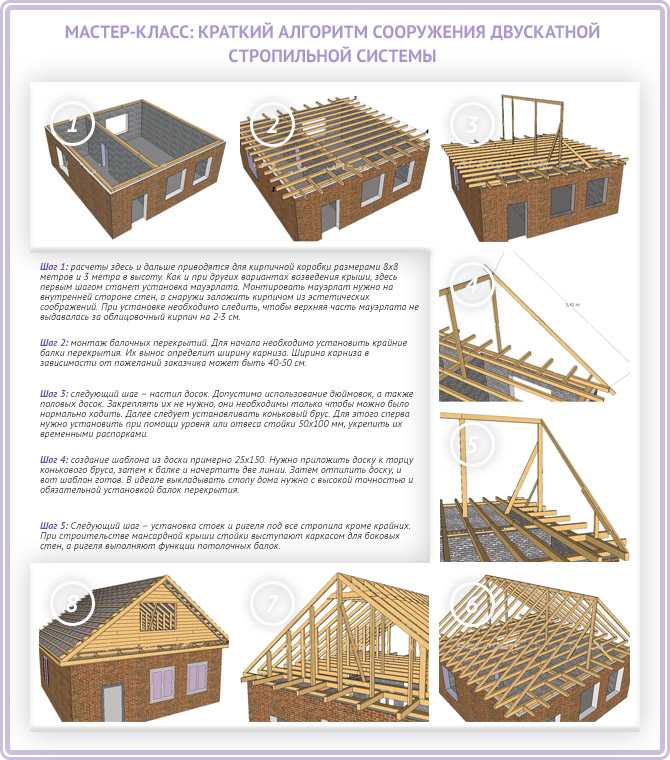

Пошаговая инструкция по монтажу двускатной крыши своими руками

Монтаж стропил

Установка стропил двухскатной крыши своими руками будет проходить проще, если все делать с использованием шаблона. Для этого берут тонкую доску, на которую наносят все необходимые запилы, вырубки и другие детали. С помощью шаблона все эти элементы легко перенести на каждое стропило. Чтобы вам было проще изготовить шаблон, на крыше необходимо собрать первую стропильную пару.

Двухскатная крыша может изготавливаться с наслонными и висячими стропильными системами. Наслонная стропильная конструкция собирается постепенно непосредственно на крыше. Для удобства выполнения работ должны быть настелены балки перекрытия и черновой чердачный или мансардный настил.

Крыша двухскатная с висячей стропильной системой собирается по-другому. Сначала из стропил на земле монтируют треугольник (своеобразную ферму) с затяжками, подкосами и стойками. После изготовления нескольких ферм их поднимают на крышу и  устанавливают в строго вертикальном положении, фиксируя к мауэрлату.

Монтировать фермы на земле намного удобней, чем крепить отдельные стропила на крыше. Единственная сложность состоит в подъеме массивной фермы на крышу. Если у вас нет лебедки или другого подъемника, то можно воспользоваться таким приемом:

  • От земли к верху дома устанавливают пару наклонных досок со стороны каждого угла. Их край должен немного выступать над уровнем стены.
  • Далее готовую ферму подтаскивают к этим доскам и устанавливают нижним поясом.
  • К ферме привязывают веревки и с их помощью затягивают изделие на крышу.

Если все дальнейшие работы вы тоже делаете своими руками, двухскатная крыша собирается в такой последовательности:

  1. Сначала производится монтаж крайних ферм, которые будут формировать фронтоны сооружения. Они выставляются строго вертикально и фиксируются в таком положении при помощи временных подпорок. Иногда используют временное крепление в виде доски, прибитой к одной из стен дома. По этой торчащей доске удобно выравнивать первую ферму. Если с другой стороны стропильную пару подбить распорками, то она будет надежно зафиксирована в нужном положении.
  2. После монтажа двух крайних ферм между ними натягиваются шнуры: один на уровне конька и два по бокам снизу. Шнур должен быть строго в горизонтальном положении. При отклонении от горизонта стропильные ноги подпиливают. Категорически запрещено наклонять их в сторону, это приведет к перекосу всей системы.
  3. Крайние фермы крепят к мауэрлату. Крепление может быть скользящим или жестким.
  4. Установку последующих промежуточных ферм производят по натянутым шнурам. Для этого на мауэрлате предварительно размечают шаг стропильных пар. В качестве временной фиксации используют балки, которые соединяют фермы между собой. Также для фиксации применяют временные укосы и распорки, которые можно демонтировать только после установки обрешетки.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться.  Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

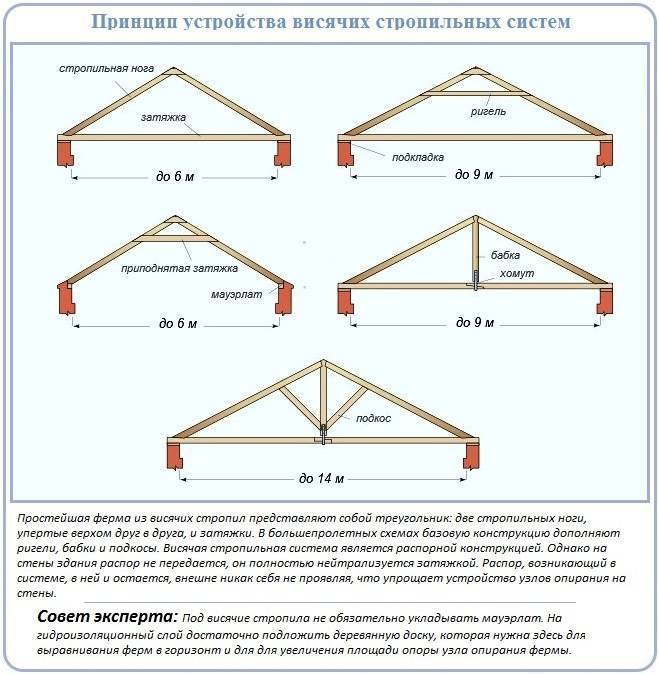

Висячие стропильные системы

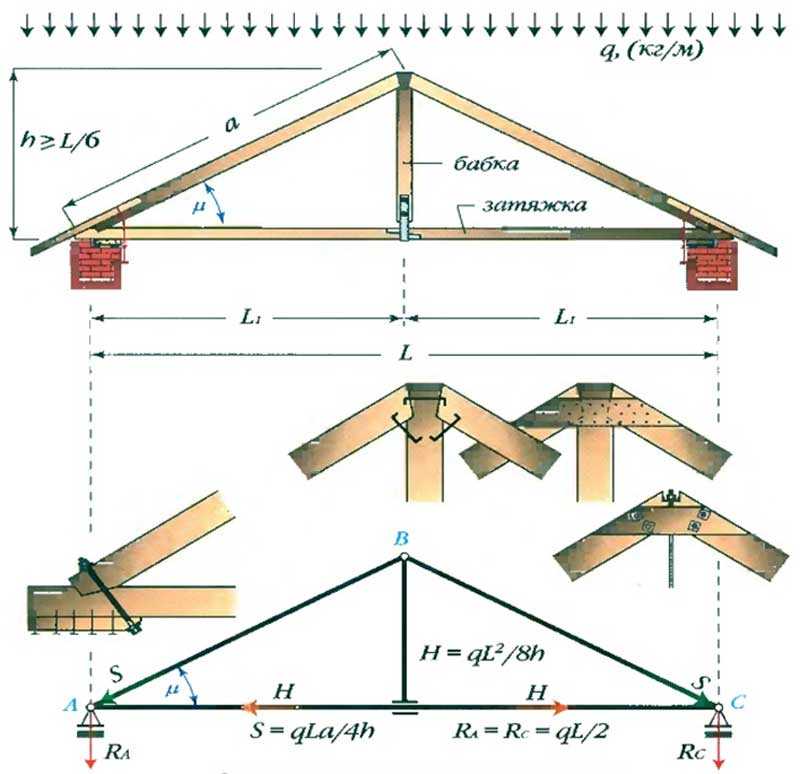

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Характерные черты стропильных конструкций висячего типа:

  • Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
  • Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
  • Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5 м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двускатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жесткой врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

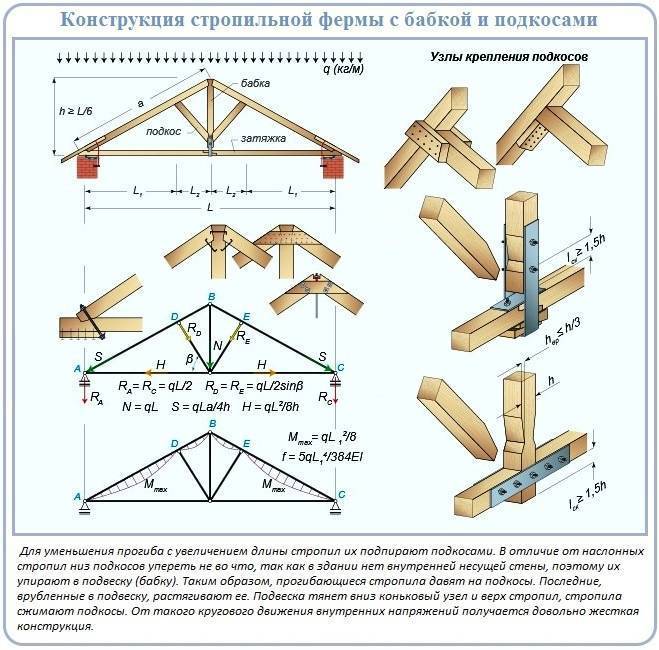

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

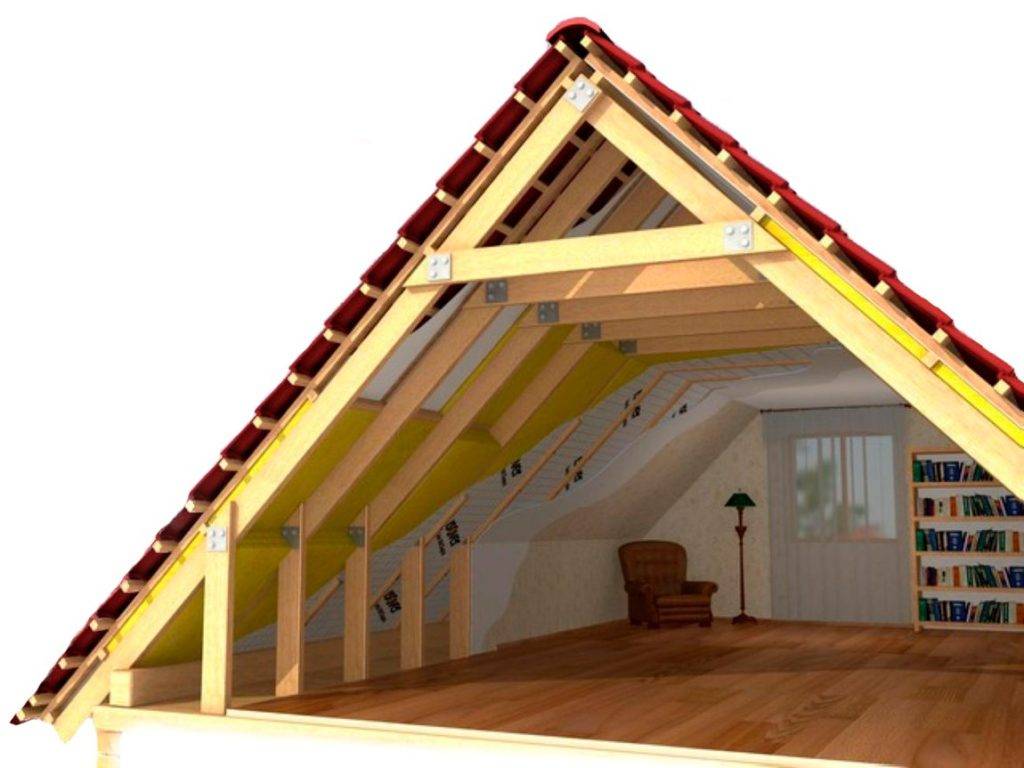

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Расчеты конструкции

Чтобы возвести двухскатную крышу своими руками, нужно рассчитать массу конструкции, правильный угол, площадь и даже количество требуемого материала, а это довольно непростая задача. При проведении расчетов учитываются следующие важные моменты:

  • ширина и длинна основания;
  • высота подъема конька;
  • длина передних, задних и боковых свесов;
  • шаг стропил, сорт древесины стропил;
  • вид материала, который вы хотите использовать для покрытия;
  • толщина досок обрешетки;
  • расстояние между досками в обрешетке;
  • тип местности – регион.

Можно было бы обратиться к помощи специалистов, так обычно и поступают – идут на близлежащую стройку и находят прораба, так как от правильного выполненного расчета зависит надежность, а следовательно, безопасность вашей конструкции. Но не так все сложно. Для этого в интернете существуют сервисы онлайн-расчетов.

В нашем случае самым удобным и разумным вариантом будет выбор сервиса онлайн-калькуляции именно двухскатных крыш, где останется ввести только заданные параметры.

Онлайн-калькуляция происходит мгновенно, но самое главное, что вам помогут рассчитать нагрузку, количество обрешетки, а также необходимое количество материала, например, шифер, черепица, профиль именно в вашем регионе. Все расчеты на таких сервисах производятся с учетом СНиП – «Нагрузки и воздействия».

Установка мауэрлата

Если вы решили строить дом с двухскатной крышей, то после того как будет выполнен монтаж коробки, можно приступать к изготовлению крышного каркаса. Процесс начинают с укладки мауэрлата. Поскольку установка этого опорного бруса должна производиться в строго горизонтальном положении, сначала проверяют ровность стены при помощи уровня и при необходимости выравнивают ее раствором. Укладку можно производить после набирания раствором половины его полной прочности.

Для изготовления мауэрлата обычно используют брус сечением 0,1х0,1 м или 0,15х0,15 м. Брус крепится к последнему ряду стеновой кладки. В деревянных постройках роль мауэрлата выполняет последний венец. Поскольку стены из рыхлых пено- и газоблоков недостаточно прочные, перед укладкой мауэрлата делается армированный пояс из бетона, в который на этапе изготовления закладывают шпильки или проволоку для фиксации горизонтального бруса.

При строительстве крыши и дома своими руками вы можете использовать один из следующих способов соединения мауэрлата со стенами:

  1. В железобетонный пояс на этапе изготовления закладывают проволоку. После в мауэрлате сверлят отверстия, через которые пропускается проволока и скручивается.
  2. В стену можно замуровать шпильки диаметром не меньше 1,2 см. Далее под эти шпильки в мауэрлате сверлят отверстия, насаживают брус и завинчивают гайками с шайбами.
  3. Брус выравнивают по краю стены. Далее сверлом диаметром 1,2 см сверлят отверстия в брусе и стене. В них вставляют анкерные болты, на которые насаживают и фиксируют мауэрлат.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Особенности стропильной системы

Устройство

Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.

В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.

Конструкция включает в себя следующие элементы:

Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома. Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;

Мауэрлат — основа всей конструкции

Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);

Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли. Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.

Стропильные ноги формируют скаты крыши

Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;

Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними. В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию. Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.

Коньковый прогон объединяет стропильные фермы в единую конструкцию

  • Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
  • Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
  • Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
  • Верхняя затяжка (ригель). Соединяет стропила в верхней части;

Подкосы передают нагрузку от ферм на затяжку

  • Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
  • Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;

Кобылки служат продолжением стропил для обеспечения свеса крыши

Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала. Шаг обрешетки зависит от типа кровельного покрытия.

Обрешетка служит основой для монтажа кровельного материала

Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.

Некоторые строительные материалы требуют монтажа сплошной обрешетки

Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

Разновидности двухскатной стропильной системы

Двухскатные крыши бывают двух типов:

С висячими стропилами. Используются в тех случаях, когда расстояние между внешними стенами не превышает 10 м, и между ними нет внутренних стен. Висячие стропила снизу опираются на мауэрлат, а сверху — друг на друга.

Висячие стропила не имеют стоек

Таким образом, ферма с висячими стропилами создает распирающую нагрузку, и передает ее на стены. Для снижения этой нагрузки используются затяжки, которые стягивают стропильные ноги;

Наслонные системы могут иметь различную конструкцию, но в любом случае часть нагрузки их стропил передается на внутренние стены

С наслонными стропилами. Такая конструкция подразумевает использование стоек и лежня (иногда несколько лежней), которые передают нагрузку от стропильных ног на внутренние стены дома. Подобная конструкция оправдана, если наружные стены располагаются на расстоянии более 10 метров и имеют внутренние стены.

Основные понятия и термины

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность

Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу

Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды

Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила

Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).

Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Расчет размера кровли

Ригель выполняет роль потолочного перекрытия мансарды.

Прежде чем начать строительство крыши, необходимо рассчитать длину и высоту стропильных ног, а для этого нужно знать угол скатного наклона и ширину постройки. Сначала нужно рассчитать уклон, т.е. угол наклона ската крыши к горизонту. Для этого высоту конька необходимо разделить на половину ширины дома, затем полученную величину умножить на 100%. Например, ширина здания – 4 м, а высота конька – 2,4 м, тогда уклон будет равен: 2,4:2 = 1,2. Затем умножаем на 100 и получаем угол скатного наклона 120%.

Зная ширину здания и уклон, необходимо рассчитать высоту кровельного конька. Высота равна половине ширины здания и обратно пропорциональна тангенсу половины угла наклона, т.е. 2:tan (120:2) = 2:1,73 = 1,2 м. Затем нужно высчитать длину стропильной ноги, которая равна половине ширины здания и обратно пропорциональна синусу половины угла наклона, т.е. 2:sin(120:2) = 2:0,87 = 2,3 м. Нельзя забывать и о том, сколько должен составлять припуск для козырька, обычно это около 500 см.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
